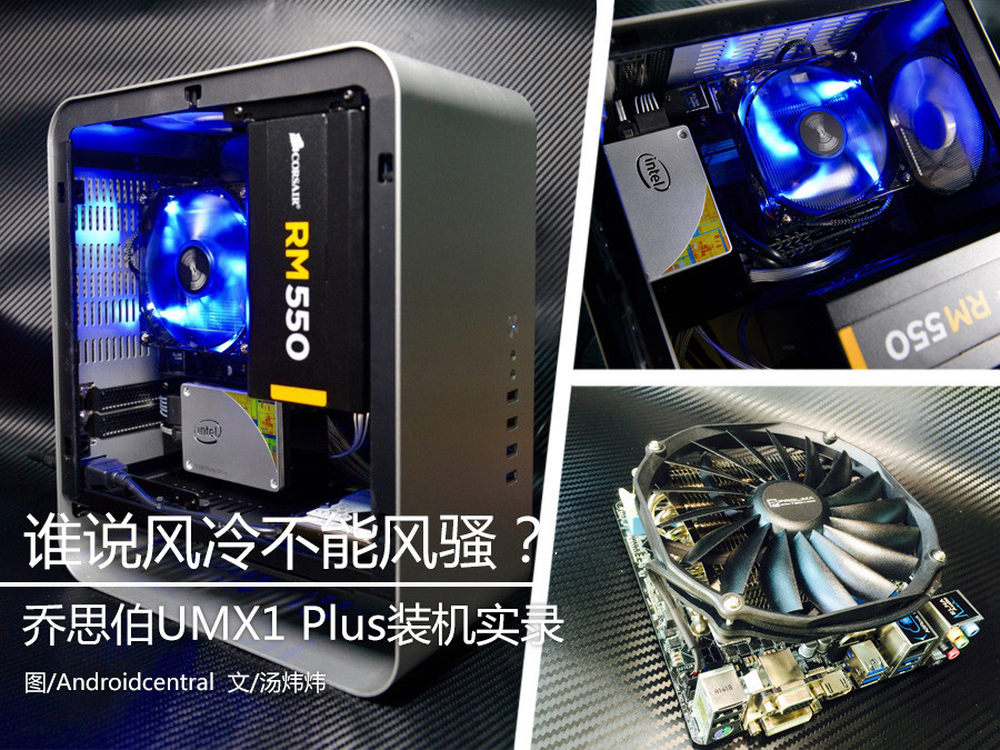

谁说风冷不能风骚？小机箱精致装机实录
1/20
水冷赋予了DIY更高层次的可玩性，同时也大大提升了DIY攒机的视觉冲击力，最求个性是每个玩家的最终目标，MOD往往是硬件爱好者最终极的最求。当然往往提到MOD大家往往脱口而出的是“水冷”这个词，对于风冷很是不屑，风冷也就这样了，还能玩出啥花样出来？作为MOD最基础的一部分，风冷同样也能玩出花来，处理得当视觉效果甚至比肩水冷MOD。这次为大家带来的便是国内资深MOD玩家，CTSMOD创始人中华黄鹤的最新力作：UMX1 PLUS风冷版。下面我们一起看看这款作品吧。
2/20

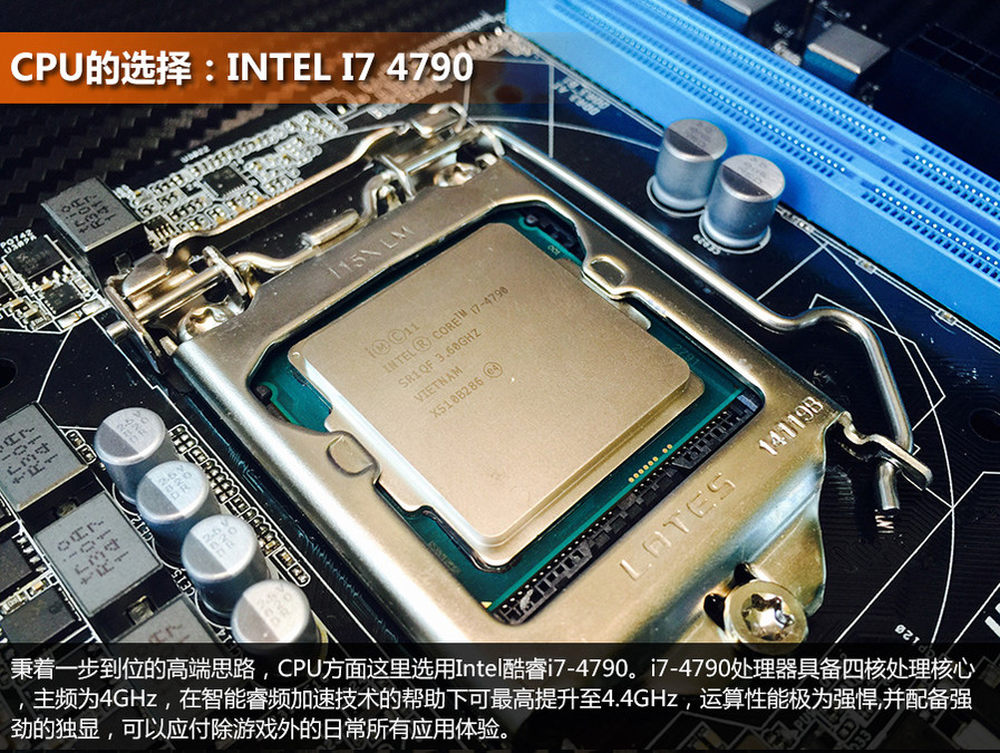

秉着一步到位的高端思路，CPU方面这里选用Intel酷睿i7-4790。i7-4790处理器具备四核处理核心，主频为4GHz，在智能睿频加速技术的帮助下可最高提升至4.4GHz，运算性能极为强悍,并配备强劲的独显，可以应付除游戏外的日常所有应用体验。
3/20
这台以乔思伯UMX1 PLUS机箱为基础的风冷小钢炮改造主机，由Core i7处理器、ITX主板和INTEL 530 SSD组成，搭配固态硬盘和双通道内存，达成了极为强劲的性能。下面我们一起看看这些硬件的介绍。

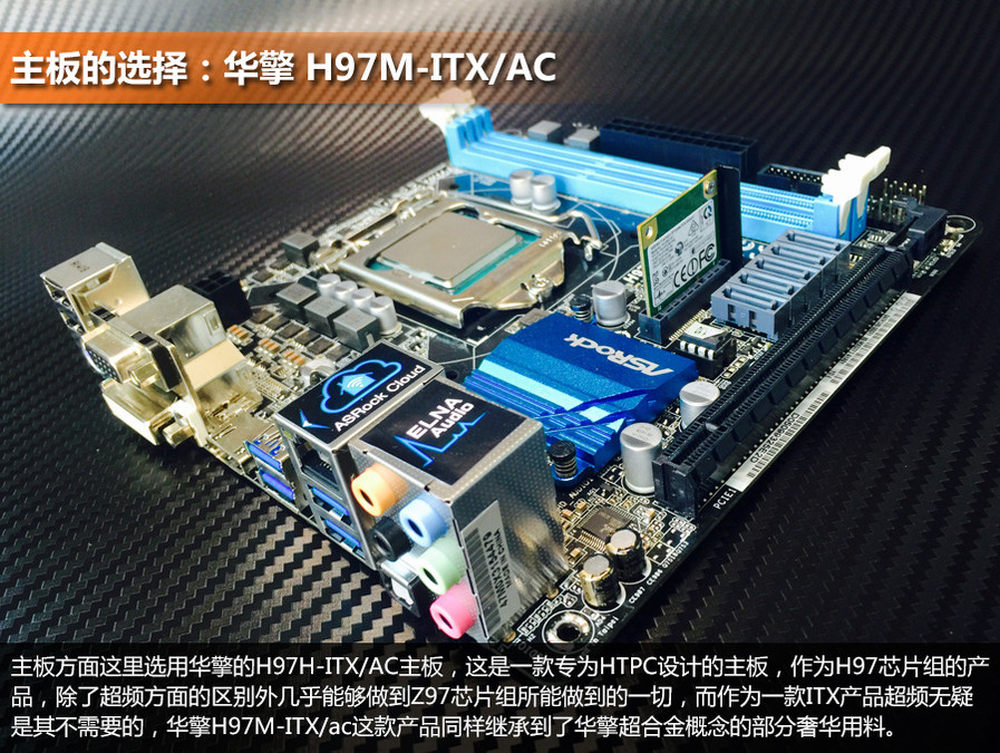

首先是主板，主板方面这里选用华擎的H97H-ITX/AC主板，这是一款专为HTPC设计的主板，作为H97芯片组的产品，除了超频方面的区别外几乎能够做到Z97芯片组所能做到的一切，而作为一款ITX产品超频无疑是其不需要的，华擎H97M-ITX/ac这款产品同样继承到了华擎超合金概念的部分奢华用料。
4/20

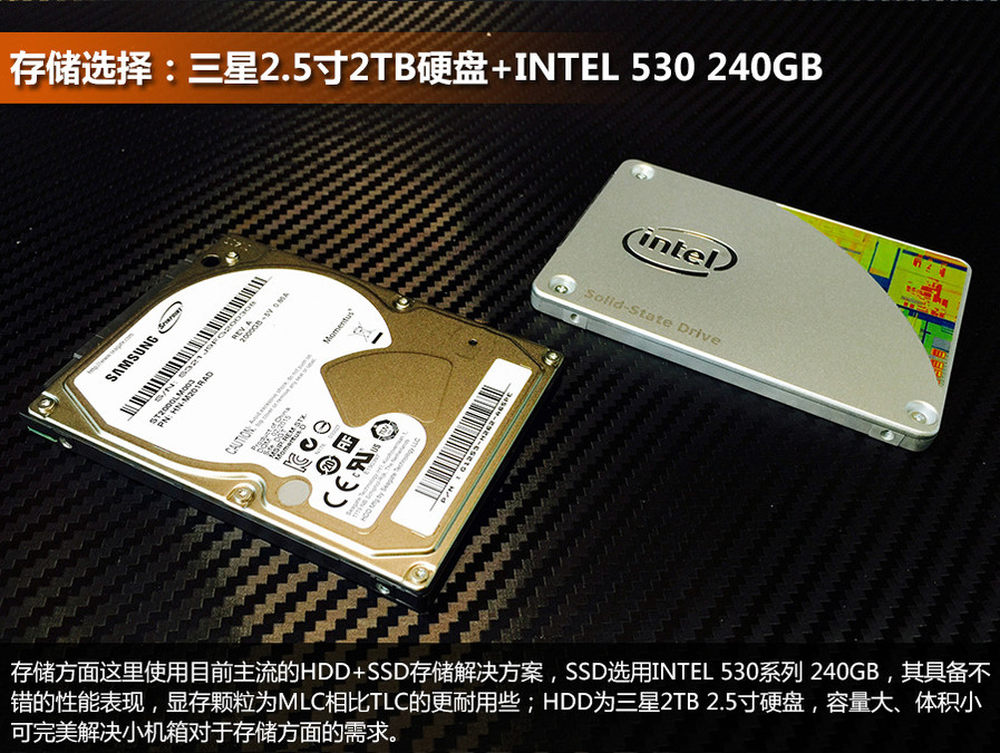

存储方面这里使用目前主流的HDD+SSD存储解决方案，SSD选用INTEL 530系列 240GB，其具备不错的性能表现，显存颗粒为MLC相比TLC的更耐用些；HDD为三星2TB 2.5寸硬盘，容量大、体积小可完美解决小机箱对于存储方面的需求。
5/20

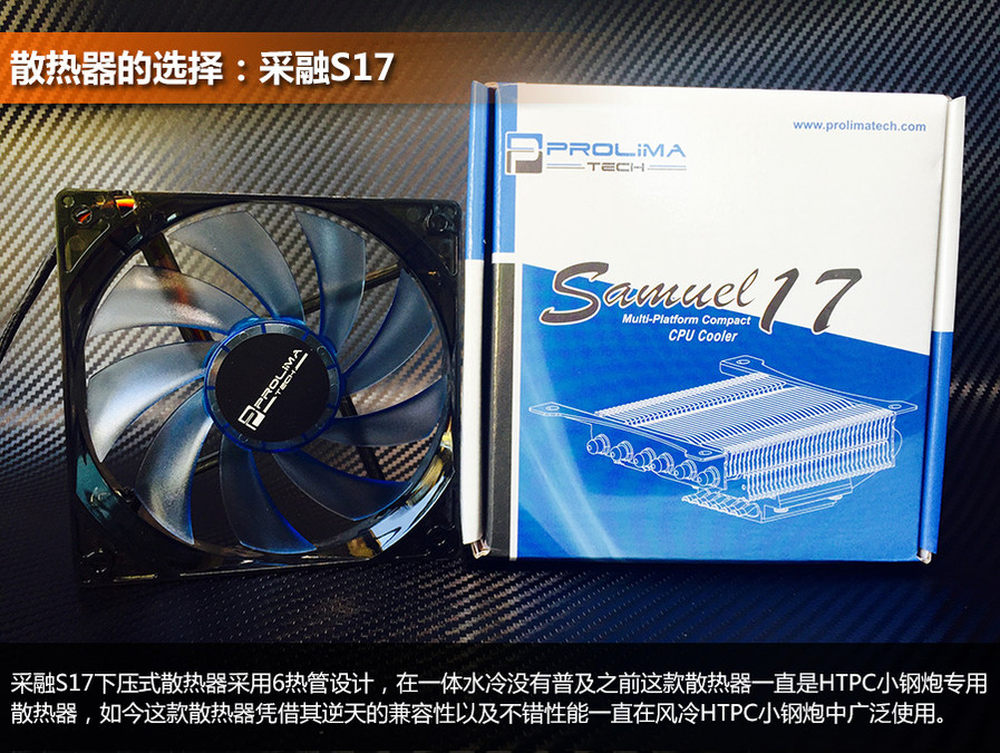

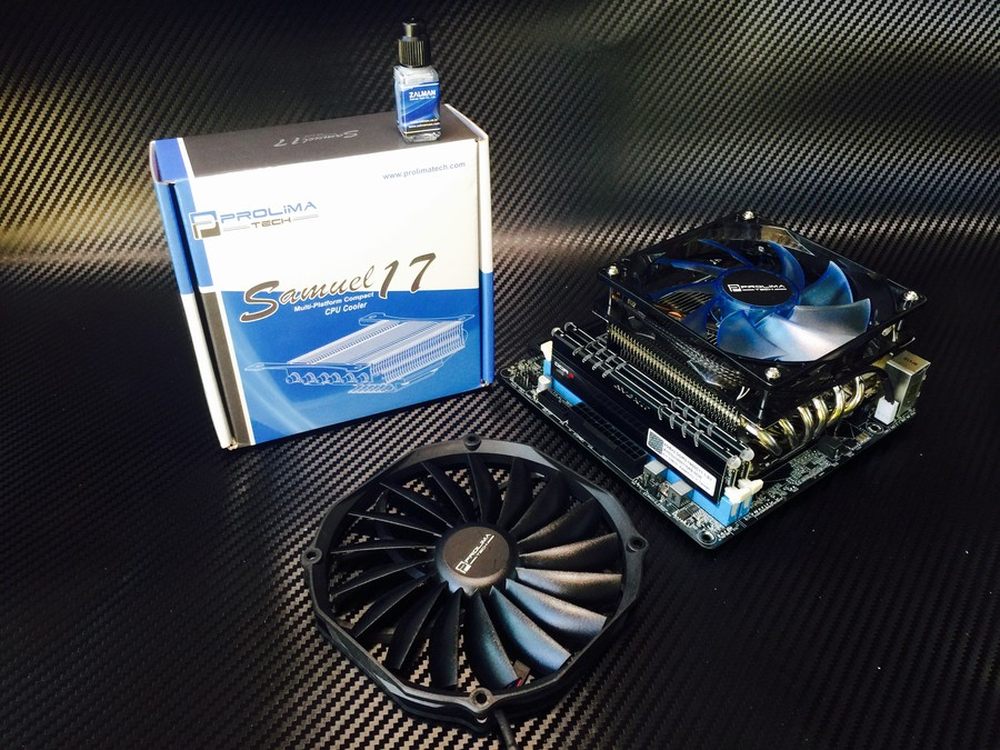

采融S17下压式散热器采用6热管设计，在一体水冷没有普及之前这款散热器一直是HTPC小钢炮专用散热器，如今这款散热器凭借其逆天的兼容性以及不错性能一直在风冷HTPC小钢炮中广泛使用。
6/20

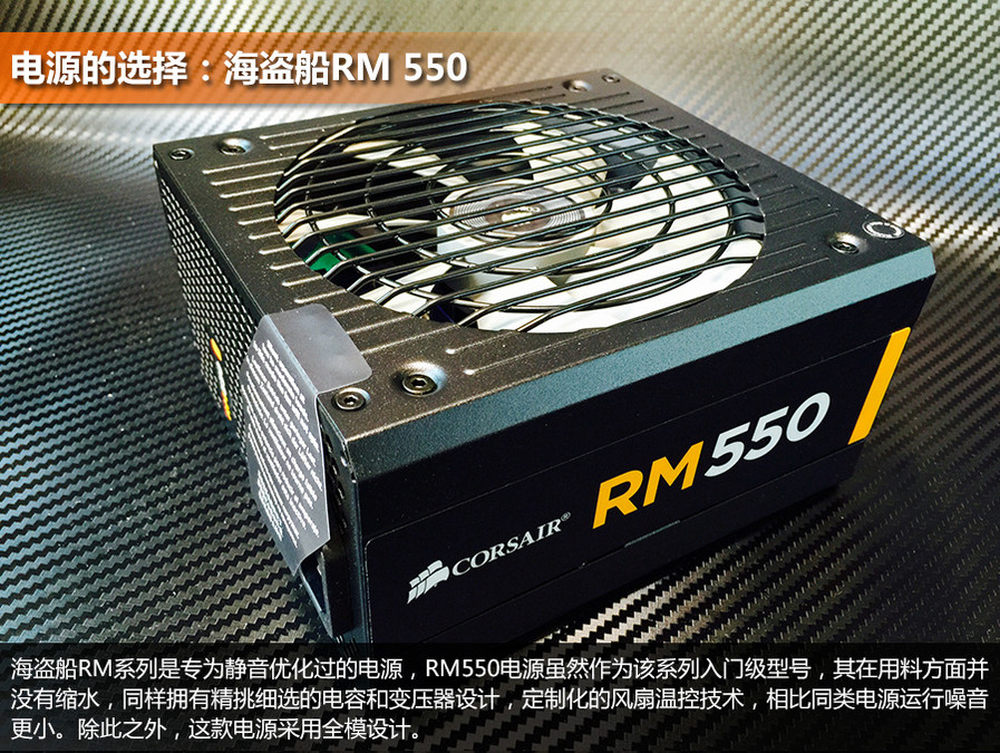

海盗船RM系列是专为静音优化过的电源，RM550电源虽然作为该系列入门级型号，其在用料方面并没有缩水，同样拥有精挑细选的电容和变压器设计，定制化的风扇温控技术，相比同类电源运行噪音更小。除此之外，这款电源采用全模设计。
7/20

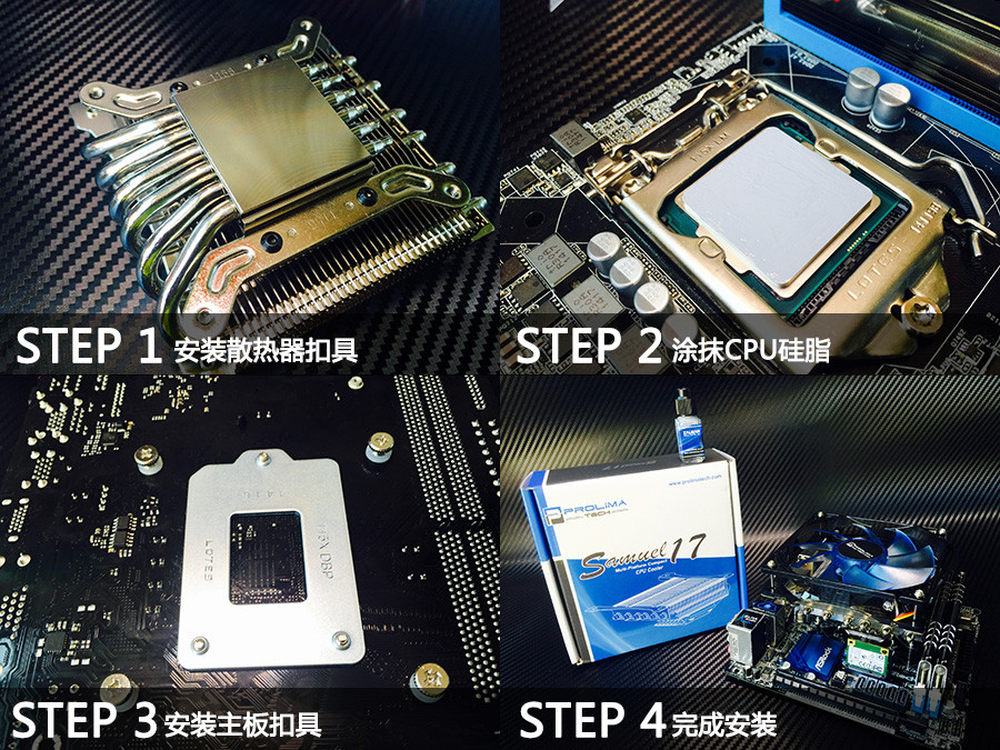

CPU散热器安装过程，这里我们可以看到，散热器扣具螺丝被换成了更迷人的工业用内六角螺丝，细节处理非常出色。
8/20
散热器安装完毕，当然玩家可根据各自对于灯管、效能以及静音等方面的需求，可选择尺寸更大得14cm超静音风扇。
9/20

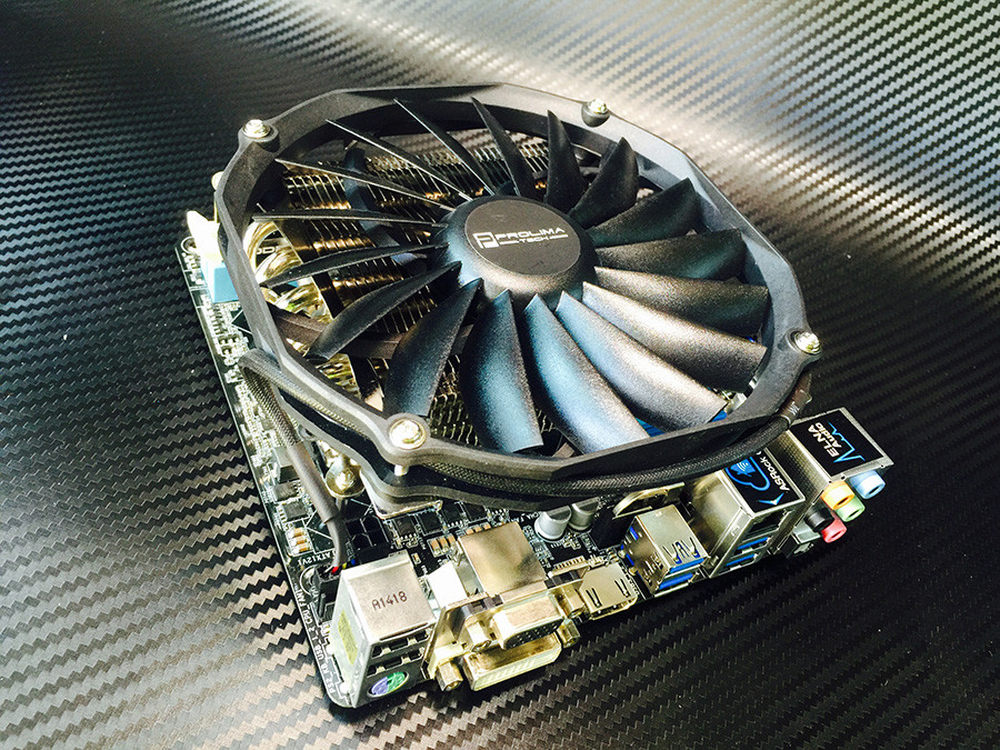

安装14cm静音风扇效果。
10/20

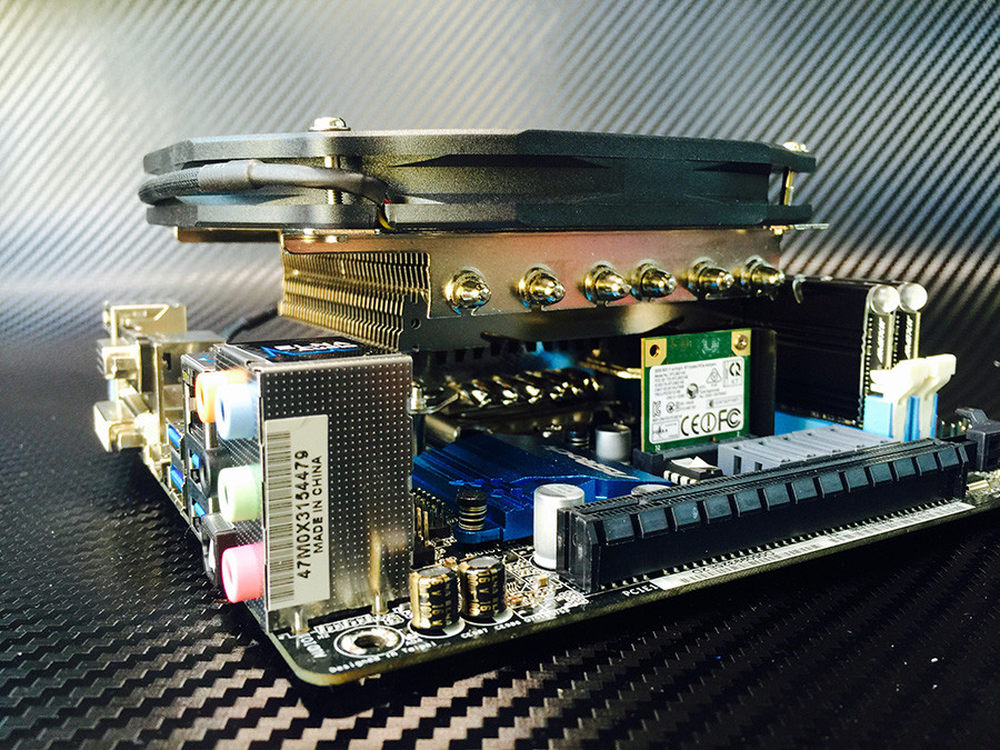

得益于采融S17完美的兼容性，即使在ITX小板上安装一枚14cm的大尺寸风扇，主板仍然有足够的空间安装独立显卡，这也为日后的升级提供了便捷。
11/20

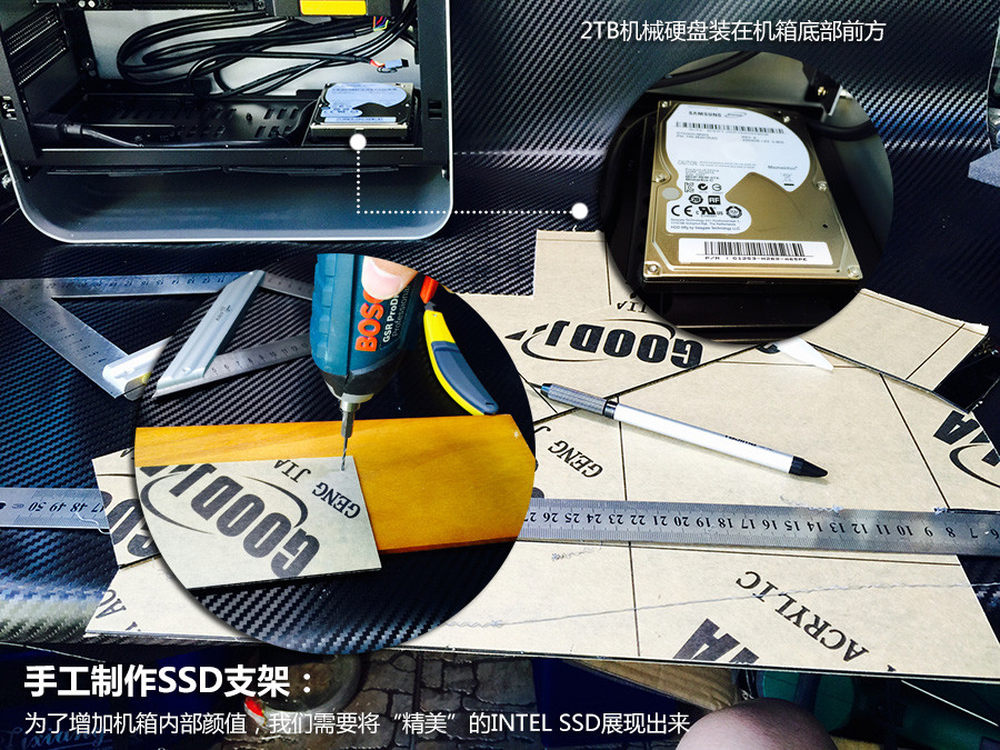

为了增加机箱内部的颜值我们需要将一些较为美观的硬件展现出来，当然这种做法可能源于目前较为前言的橱窗式结构，那么具体效果怎么样，我们接下来往下看。
12/20

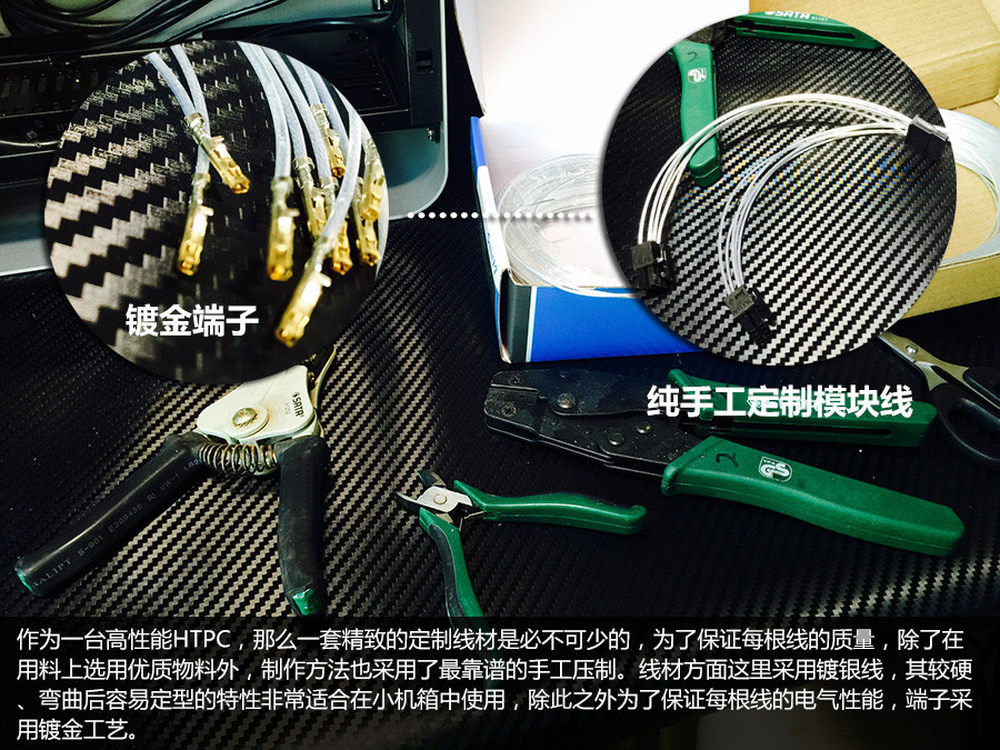

作为一台高性能HTPC，那么一套精致的定制线材是必不可少的，为了保证每根线的质量，除了在用料上选用优质物料外，制作方法也采用了最靠谱的手工压制。线材方面这里采用镀银线，其较硬、弯曲后容易定型的特性非常适合在小机箱中使用，除此之外为了保证每根线的电气性能，端子采用镀金工艺。
13/20

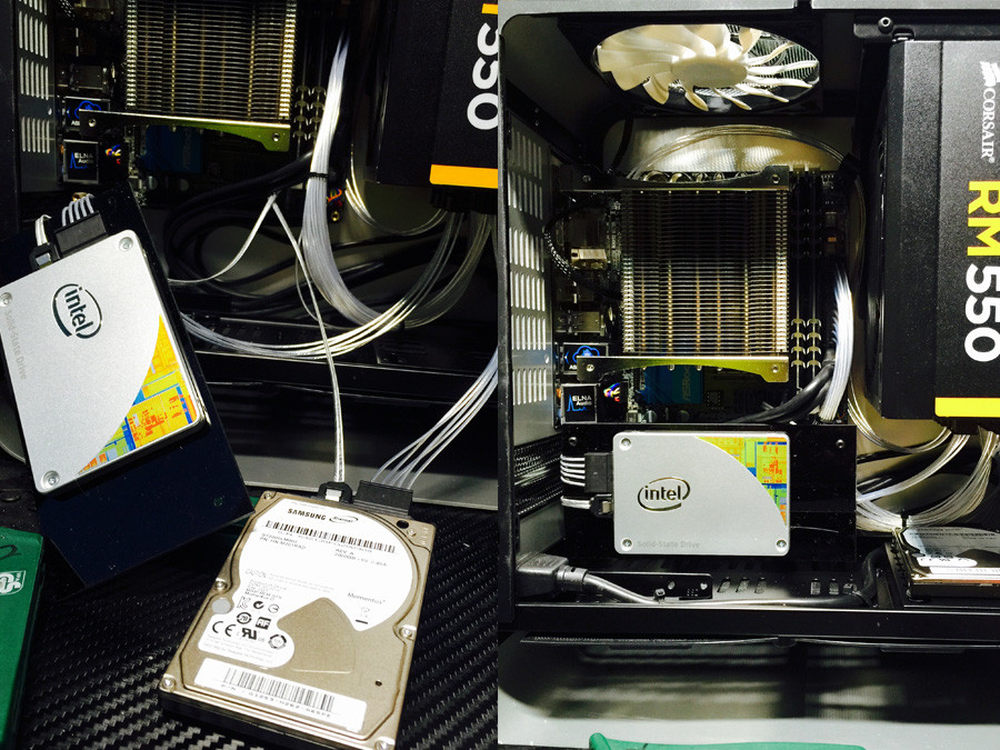

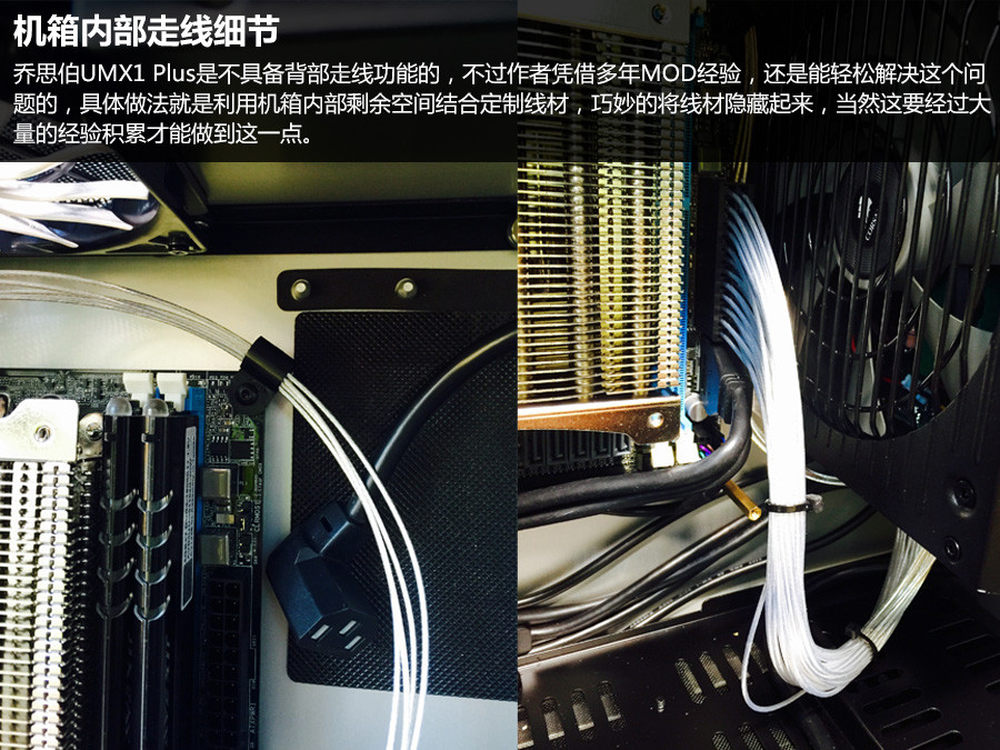

乔思伯UMX1 Plus是不具备背部走线功能的，不过作者凭借多年MOD经验，还是能轻松解决这个问题的，具体做法就是利用机箱内部剩余空间结合定制线材，巧妙的将线材隐藏起来，当然这要经过大量的经验积累才能做到这一点。
14/20

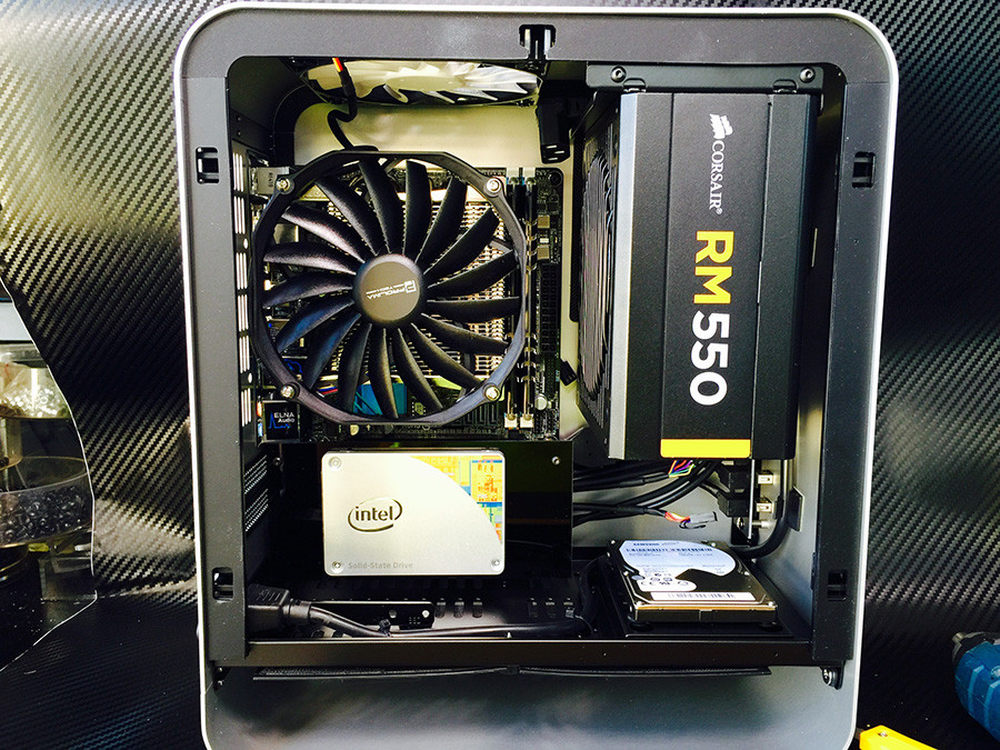

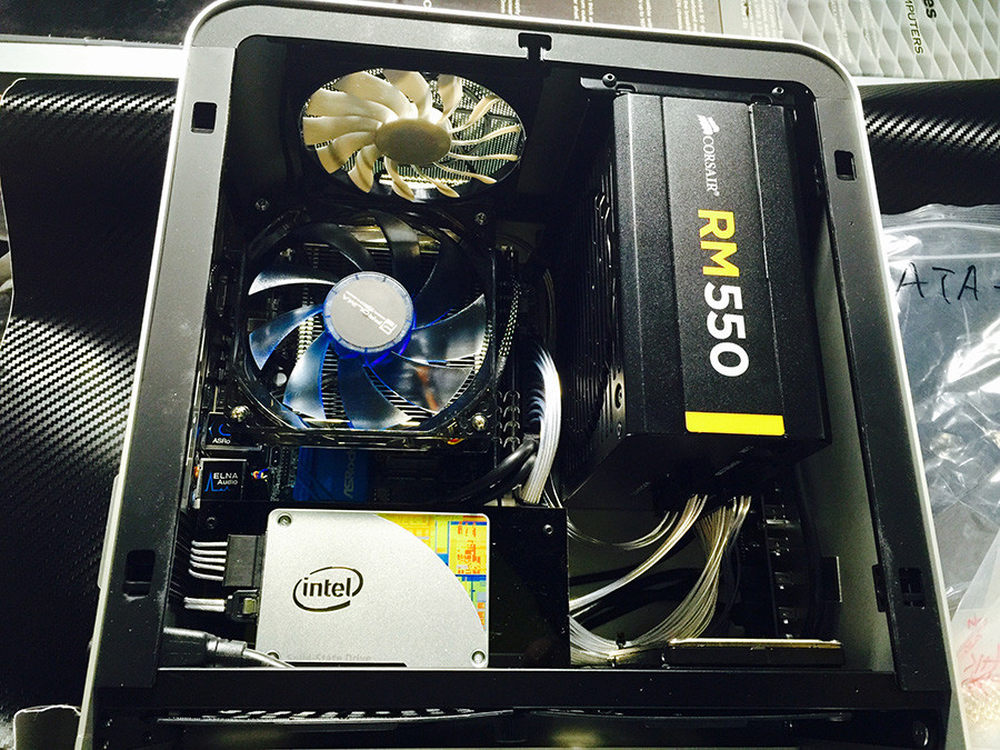

整理好线材后，将硬件装入机箱，从上图来看只要处理得当，再小的机箱也能走出完美的线。
15/20
到这里这款作品已经进入尾声，从最终效果来看，将SSD展现出来效果还不错。有人会说，那么好的配置，显卡位空出来来展示SSD，那为何不安装一快独立显卡呢？这款作品是可以添加显卡的，用户可根据自身情况来选购显卡，当然CTSMOD也提供装有独立显卡的机型。
16/20

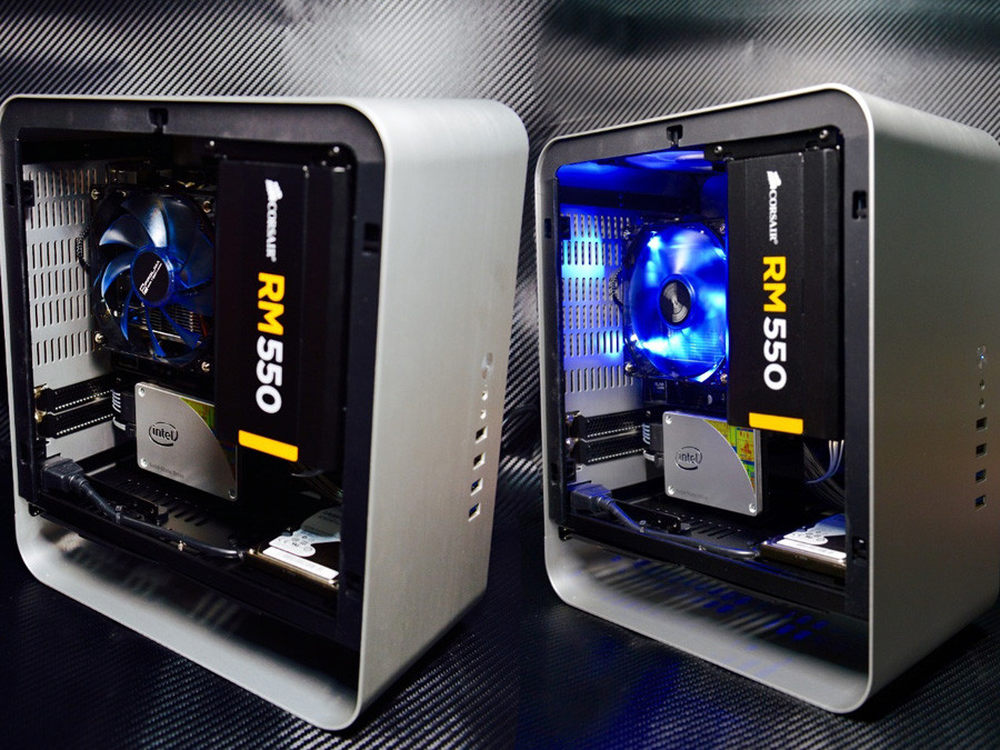

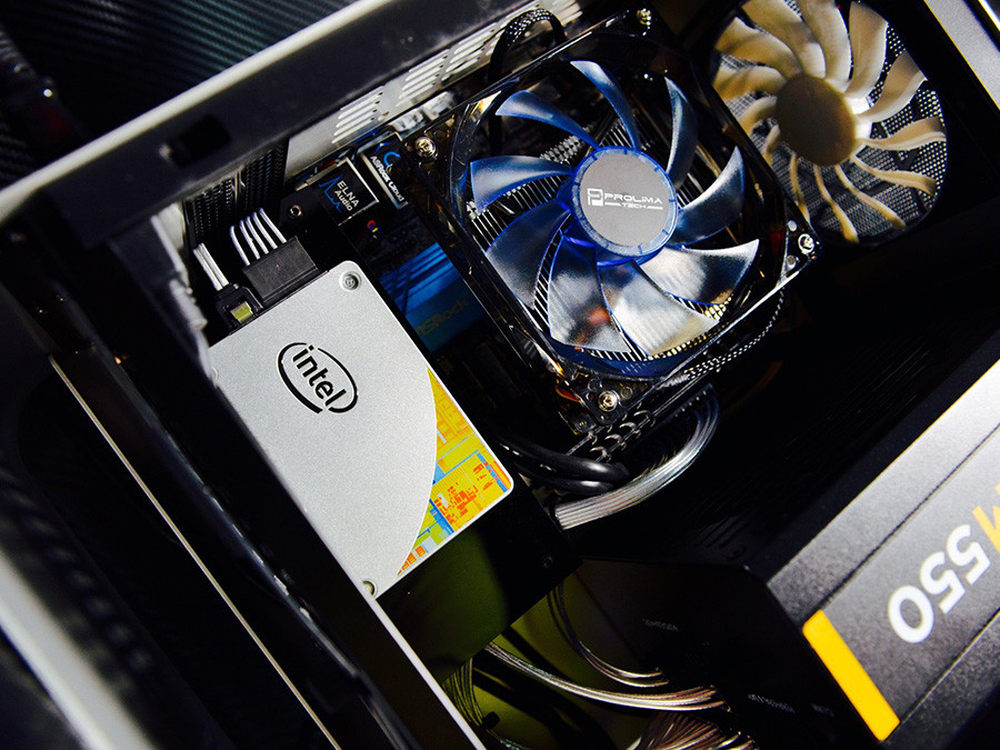

整体效果特写
17/20

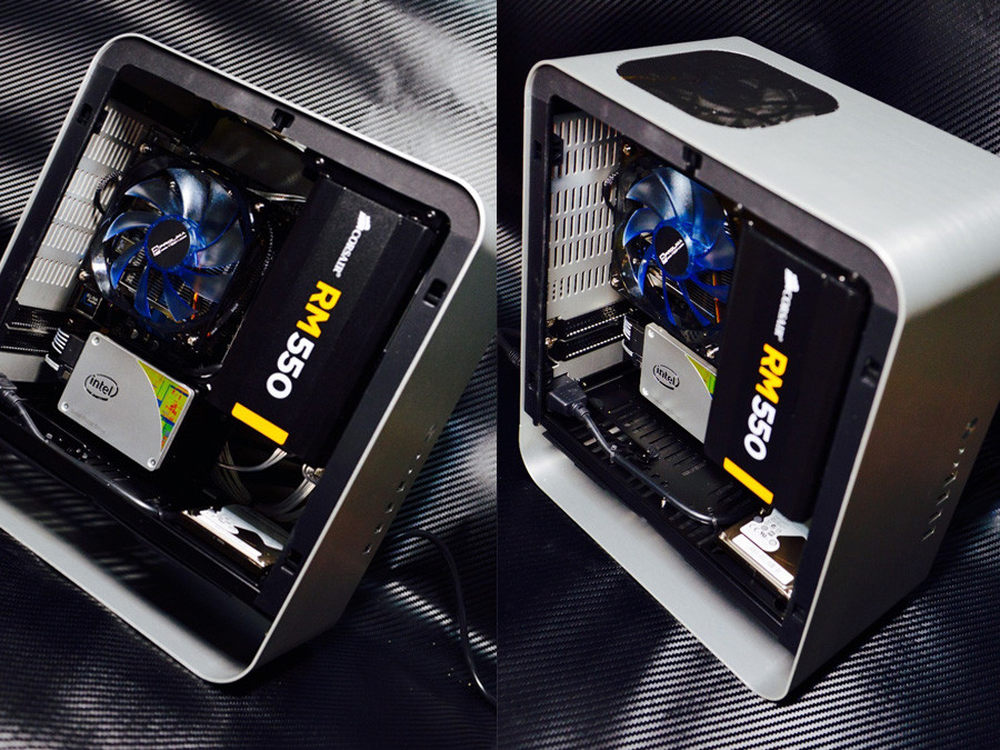

换个角度
18/20

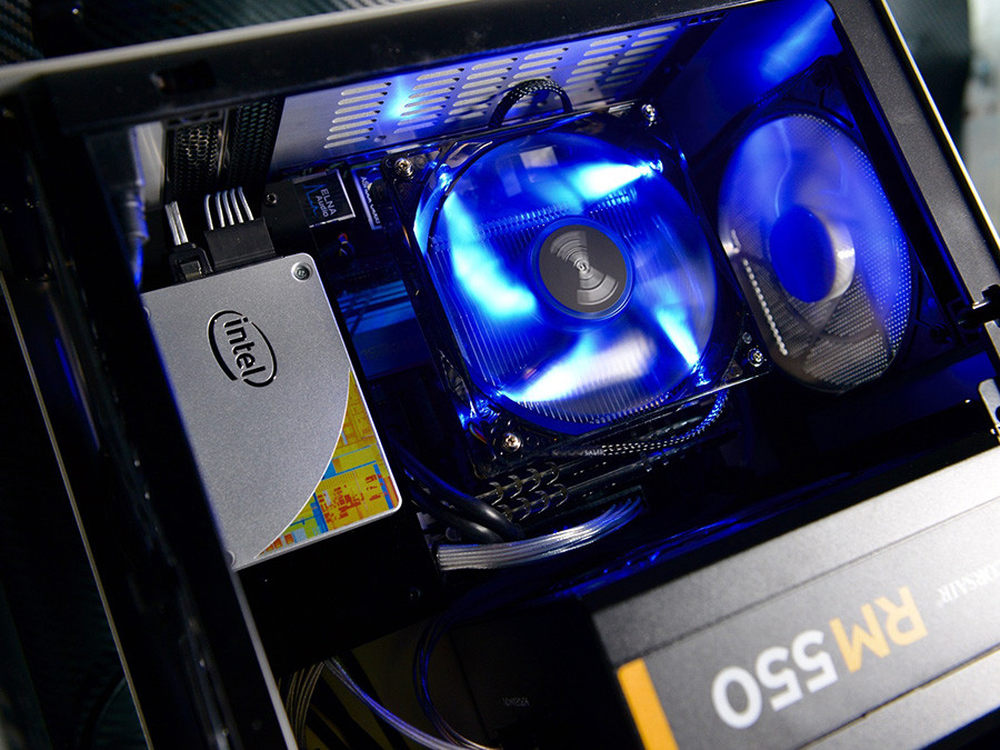

CPU风扇可选择12cm炫蓝灯扇。
19/20
整体特写
20/20
本篇实录到这里结束，整体看上去非常简单，实际安装所花费的心血远不像文章中描述的那样轻松，比如对于细节方面的打磨，而MOD的乐趣也正在于此，亲手完成一台杰作的成就感无法言喻。当然，并非人人都能有这样的条件完成一台精致风冷主机的改造，受限于资金、时间、精力、经验等各种因素。不过，这次的UMX1 PLUS风冷主机制作者中华黄鹤是可以为用户提供定制服务的，并且欢迎同道中人一同探讨技术问题，有兴趣可以通过新浪微博与作者本人联系。■
