炫酷/光污染？海盗船760T硬管水冷实录
1/27
水冷赋予了DIY更高层次的可玩性，同时也大大提升了DIY攒机的视觉冲击力，最求个性是每个玩家的最终目标，MOD往往是硬件爱好者最终极的最求。随着，水冷技术的发展，水冷也开始慢慢进入普通玩家们的视野中，各种教程遍布各大论坛，不过其都较为零散，今天笔者为大家带来一款水冷教程，该教程拥有较为详细的制作过程。同样该作品出自中华黄鹤之手，下面我们一起看看他是怎么处理硬管水冷主机的。
2/27
这台以海盗船760T中塔机箱为基础的亚克力硬管水冷改造主机，由Core i7处理器、ATX主板和华硕GTX970显卡组成，搭配固态硬盘和双通道内存，并采用目前最流行的硬管水冷系统，达成了极致性能与极致散热最完美的配合。下面我们一起看看这些硬件的介绍。

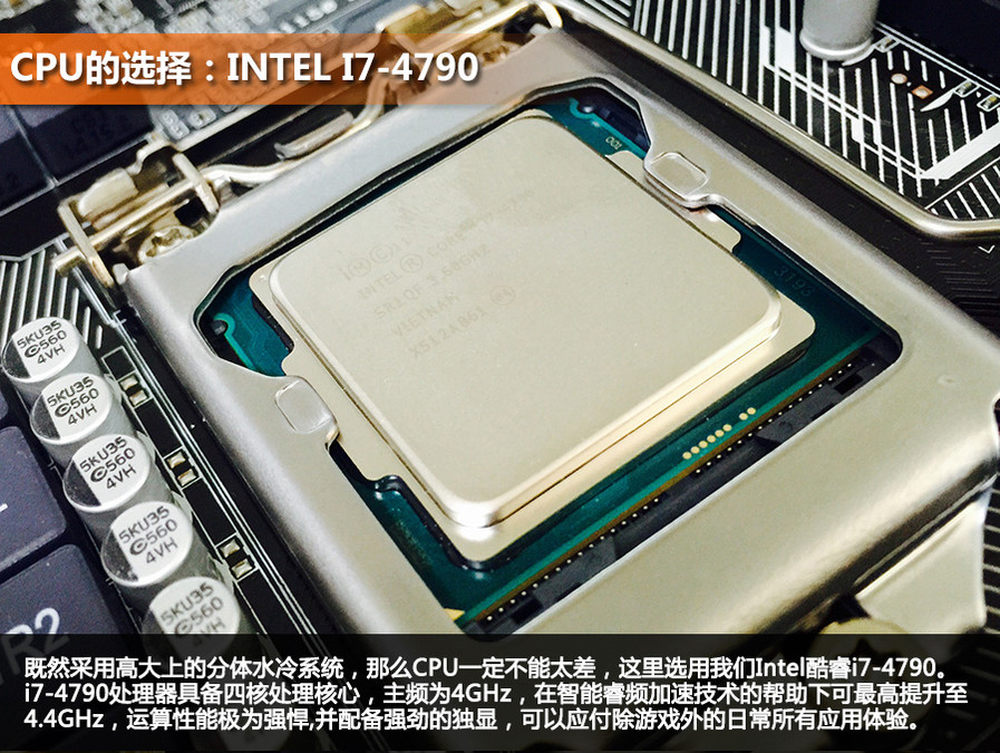

既然采用高大上的分体水冷系统，那么CPU一定不能太差，这里选用我们Intel酷睿i7-4790。i7-4790处理器具备四核处理核心，主频为4GHz，在智能睿频加速技术的帮助下可最高提升至4.4GHz，运算性能极为强悍,并配备强劲的独显，可以应付除游戏外的日常所有应用体验。
3/27

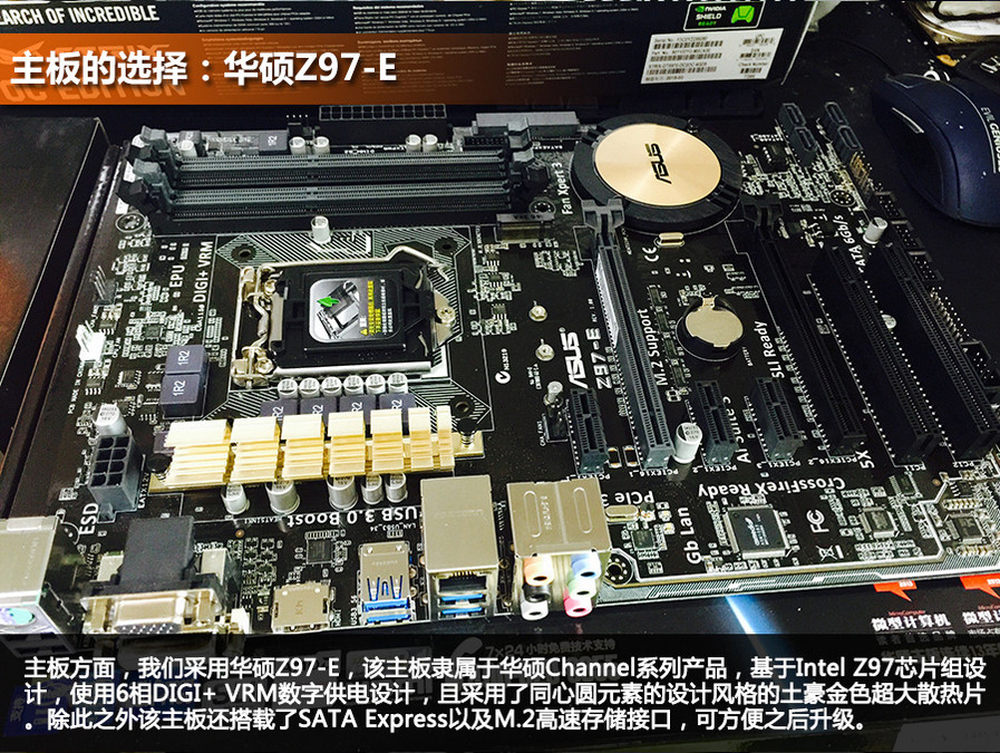

主板方面，我们采用华硕Z97-E，该主板隶属于华硕Channel系列产品，基于Intel Z97芯片组设计，使用6相DIGI+ VRM数字供电设计，且采用了同心圆元素的设计风格的土豪金色超大散热片。除此之外该主板还搭载了SATA Express以及M.2高速存储接口，可方便之后升级。
4/27

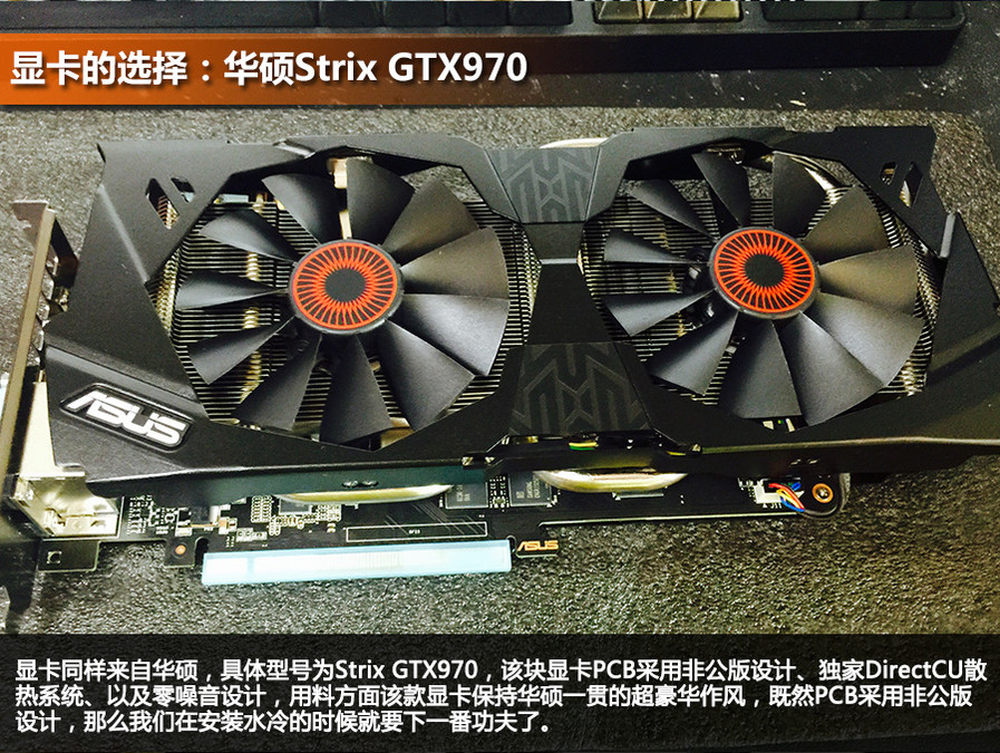

显卡同样来自华硕，具体型号为Strix GTX970，该块显卡PCB采用非公版设计、独家DirectCU散热系统、以及零噪音设计，用料方面该款显卡保持华硕一贯的超豪华作风，既然PCB采用非公版设计，那么我们在安装水冷的时候就要下一番功夫了。
5/27

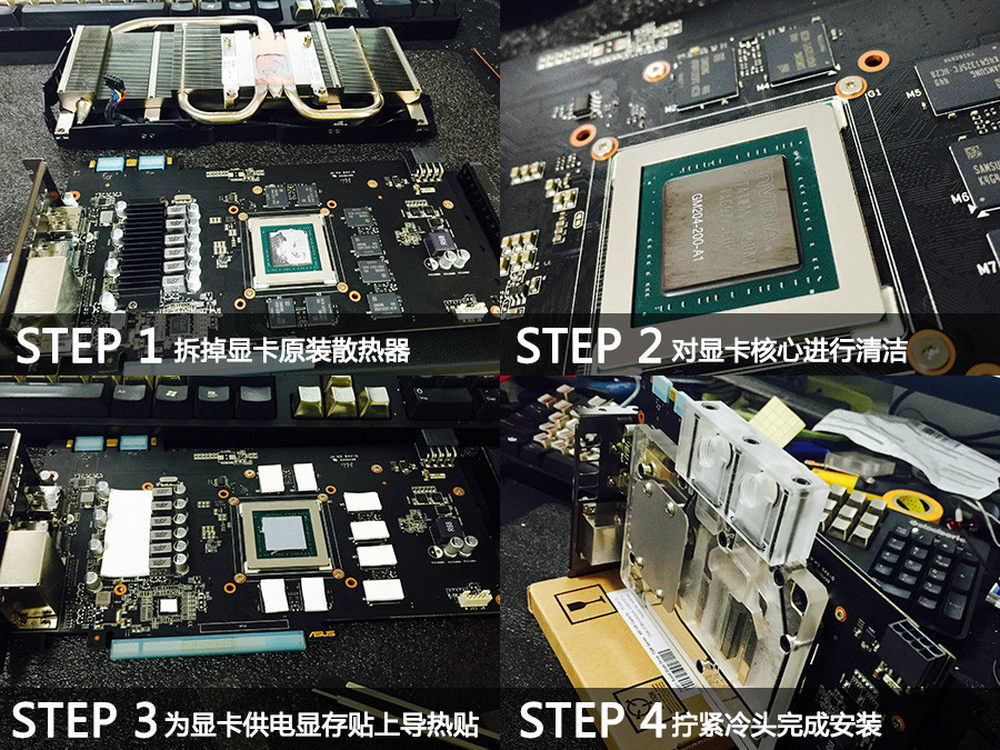

显卡冷头安装，相比而言要比CPU冷头要难，新手需要注意贴导热硅垫需要摆放到位。
6/27

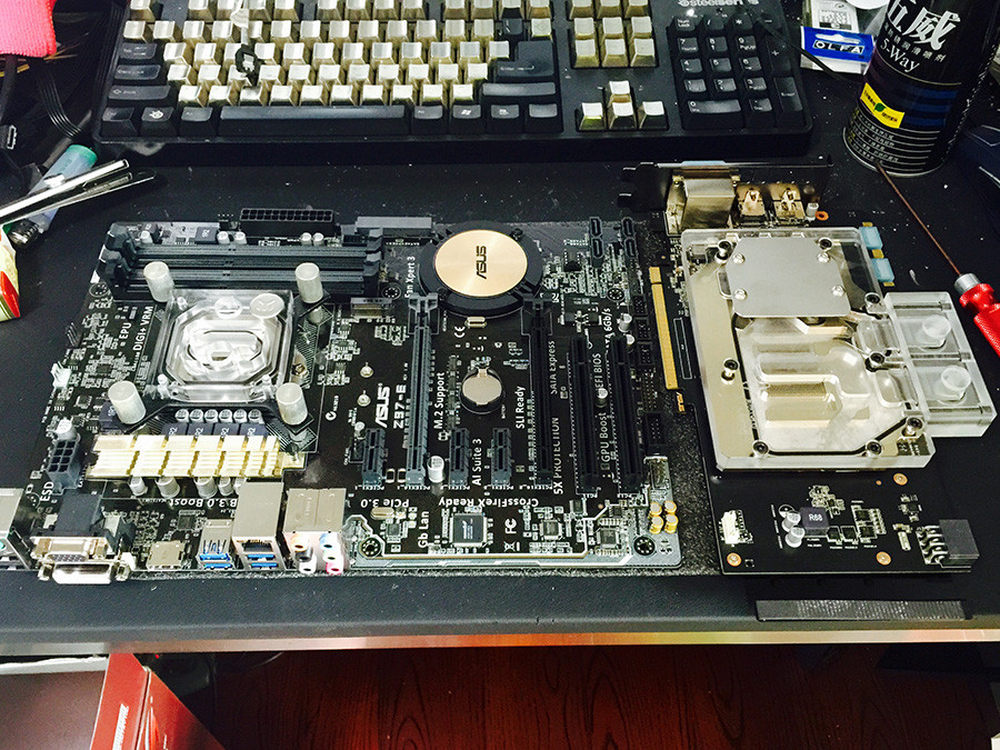

安装好CPU及显卡冷头后，我们暂时先把它们放在一边。
7/27

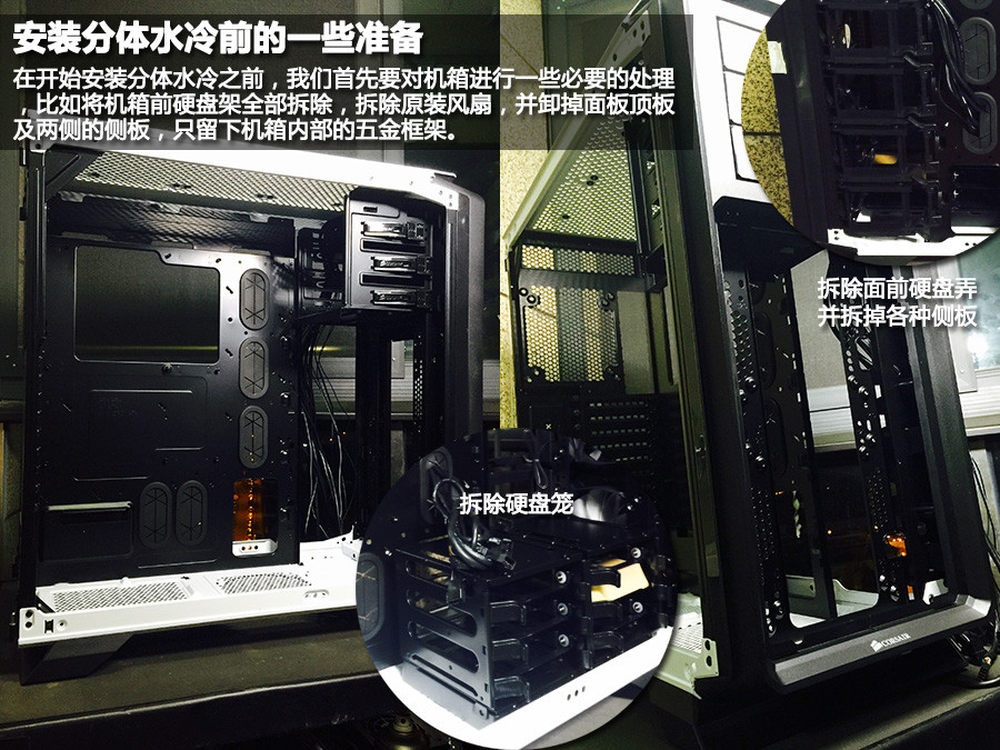

在开始安装分体水冷之前，我们首先要对机箱进行一些必要的处理，比如将机箱前硬盘架全部拆除，拆除原装风扇，并卸掉面板顶板及两侧的侧板，只留下机箱内部的五金框架。
8/27

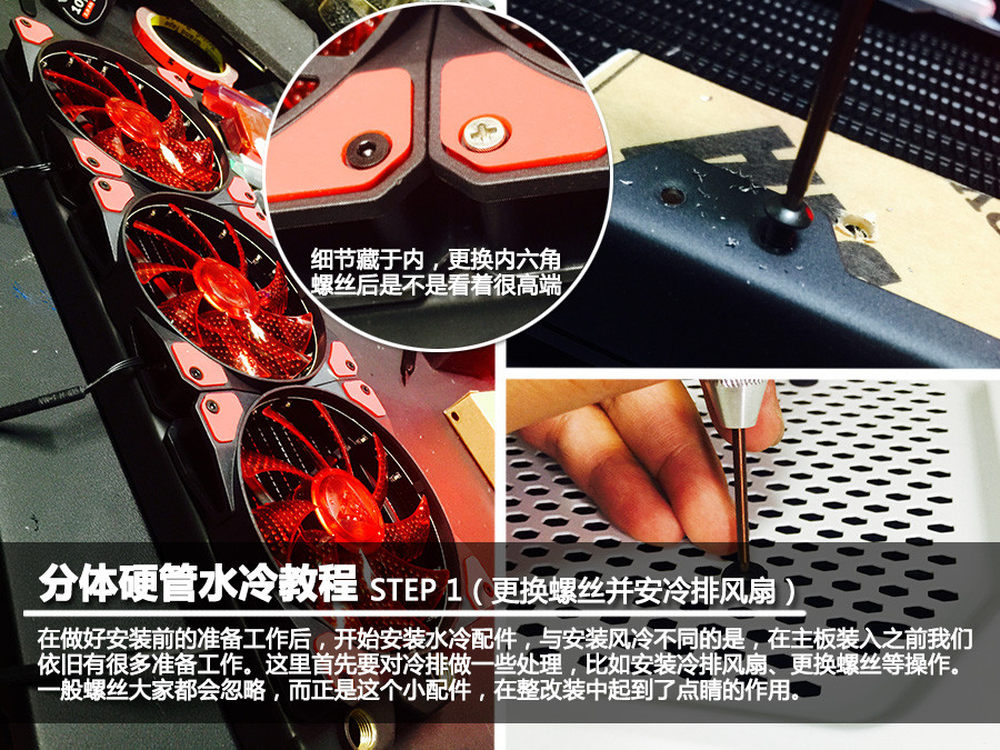

在做好安装前的准备工作后，开始安装水冷配件，与安装风冷不同的是，在主板装入之前我们依旧有很多准备工作。这里首先要对冷排做一些处理，比如安装冷排风扇、更换螺丝等操作。这里值得一提的是，一般螺丝方面大家都会忽略，而正是这个小配件，在整改装中起到了点睛的作用。
9/27

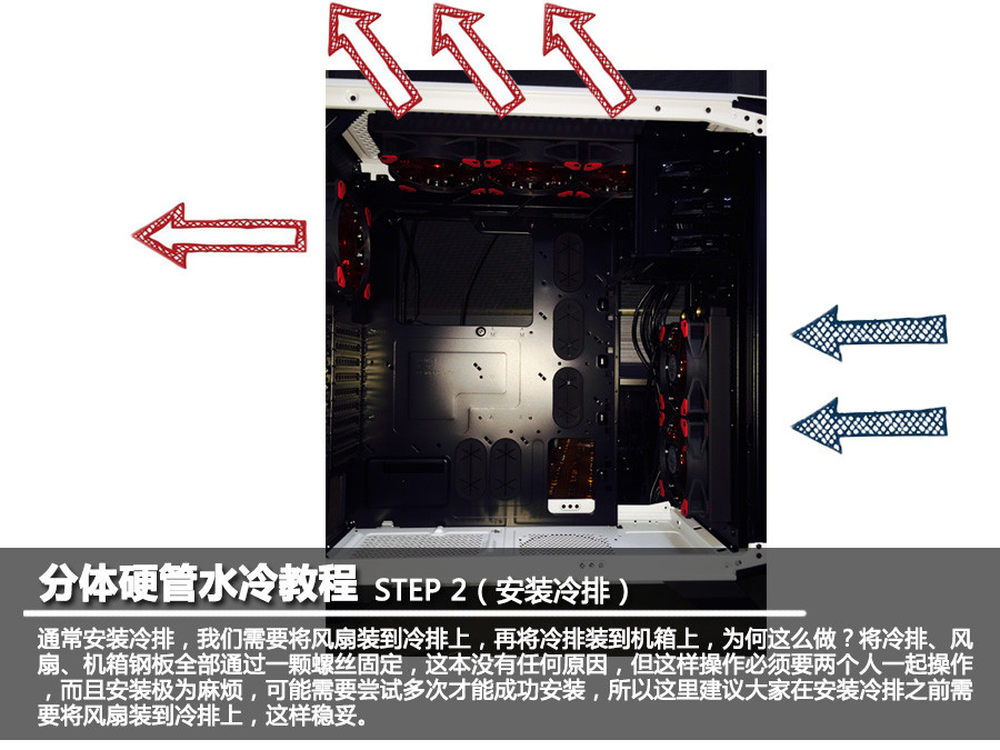

通常安装冷排，我们需要将风扇装到冷排上，再将冷排装到机箱上，为何这么做？将冷排、风扇、机箱钢板全部通过一颗螺丝固定，这本没有任何原因，但这样操作必须要两个人一起操作，而且安装极为麻烦，可能需要尝试多次才能成功安装，所以这里建议大家在安装冷排之前需要将风扇装到冷排上，这样稳妥。
10/27

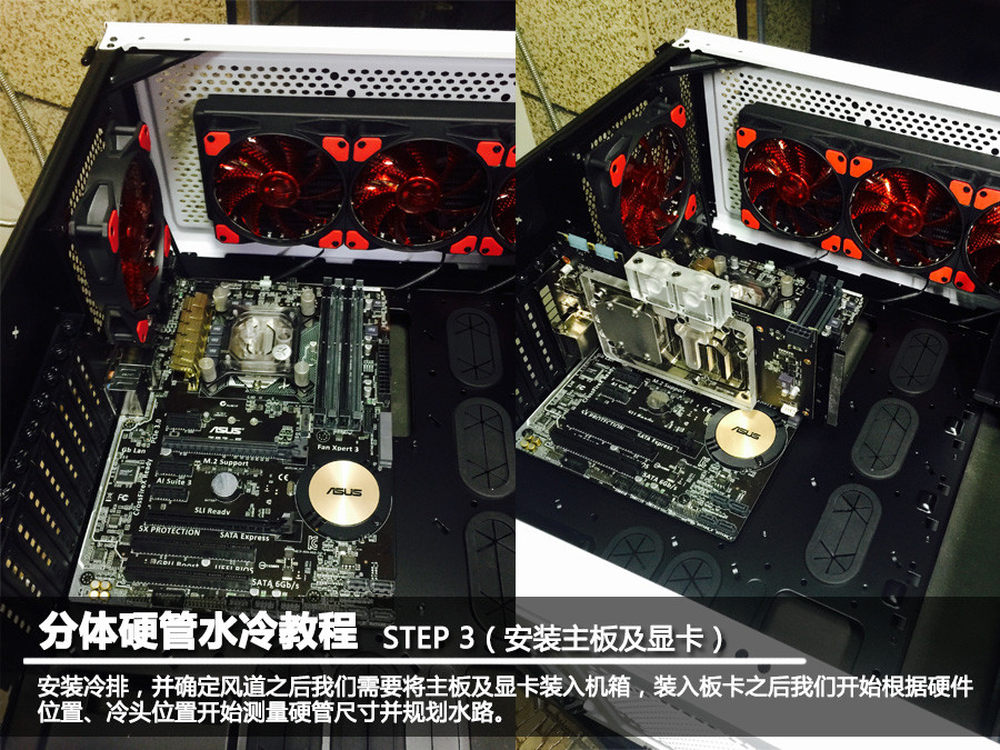

安装冷排，并确定风道之后我们需要将主板及显卡装入机箱，装入板卡之后我们开始根据硬件位置、冷头位置开始测量硬管尺寸并规划水路。
11/27

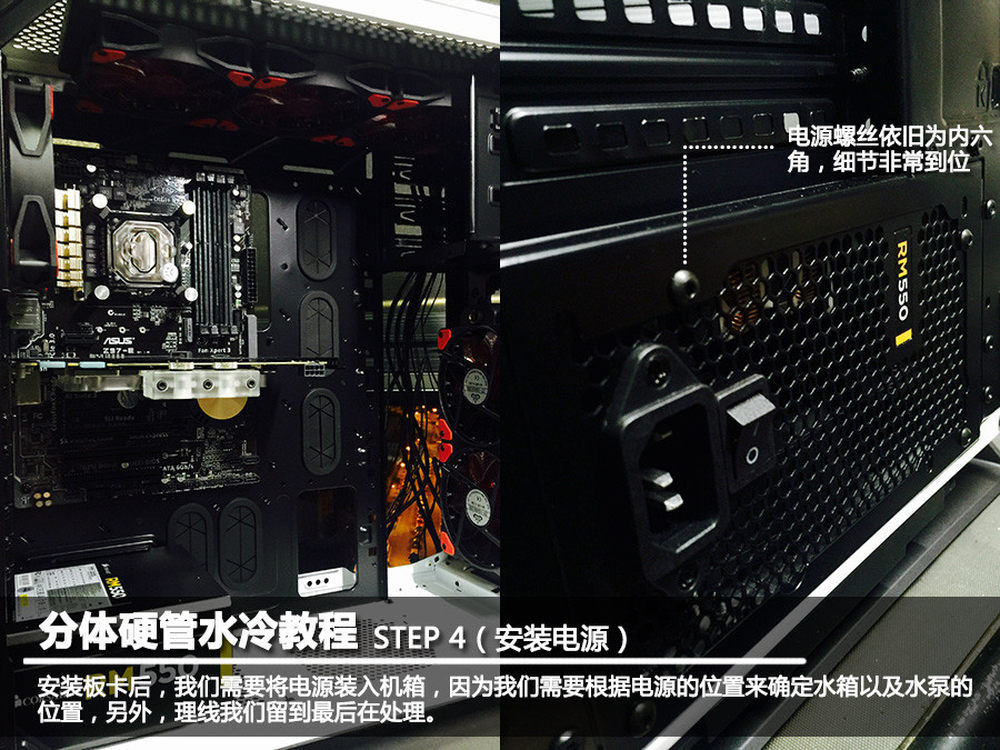

安装板卡后，我们需要将电源装入机箱，因为我们需要根据电源的位置来确定水箱以及水泵的位置，另外，理线我们留到最后在处理。
12/27

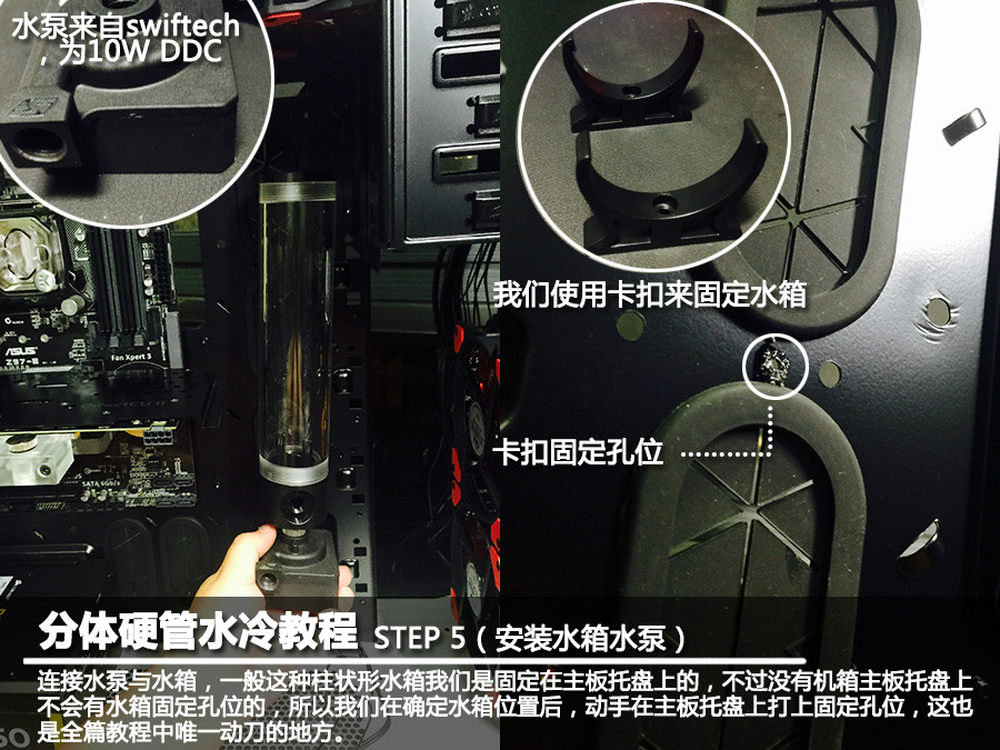

连接水泵与水箱，一般这种柱状形水箱我们是固定在主板托盘上的，不过没有机箱主板托盘上不会有水箱固定孔位的，所以我们在确定水箱位置后，动手在主板托盘上打上固定孔位，这也是全篇教程中唯一动刀的地方。
13/27
根据之前规划的水路以及各硬件之间的位置，对亚克力硬管进行处理，至于怎么弯管？之前我们已经给出过具体教程，所以这里不多阐述，在整篇教程中这一步是最难的，对于新手这里建议多练习几次。
14/27
亚克力硬管特写
15/27

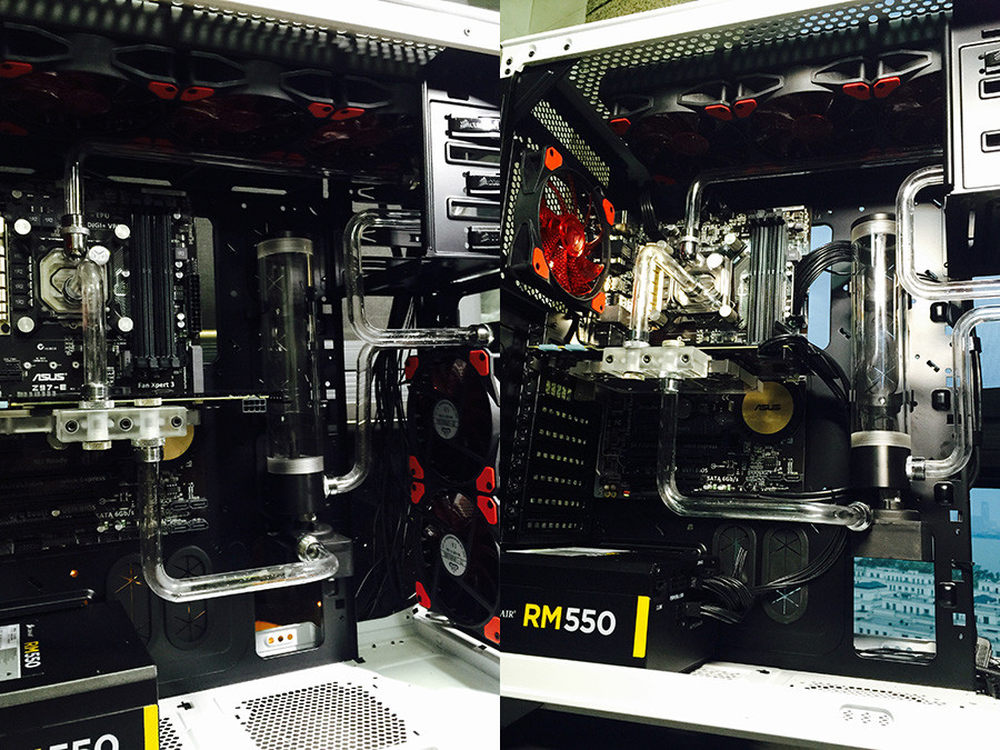

全部弯好之后特写
16/27

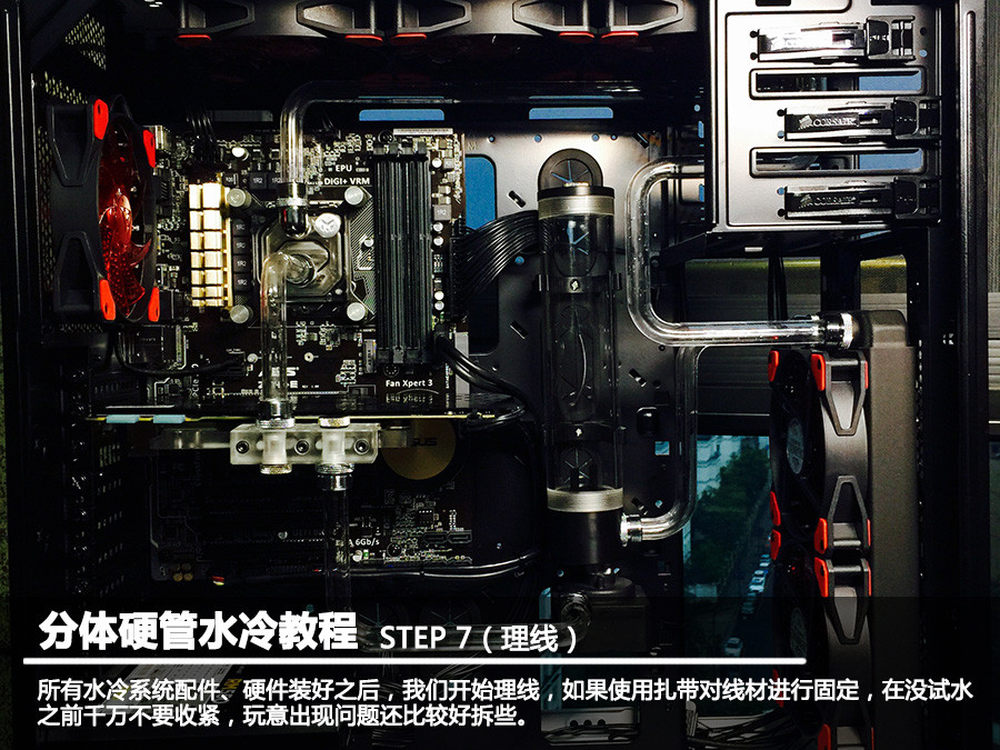

所有水冷系统配件、硬件装好之后，我们开始理线，如果使用扎带对线材进行固定，在没试水之前千万不要收紧，玩意出现问题还比较好拆些。
17/27

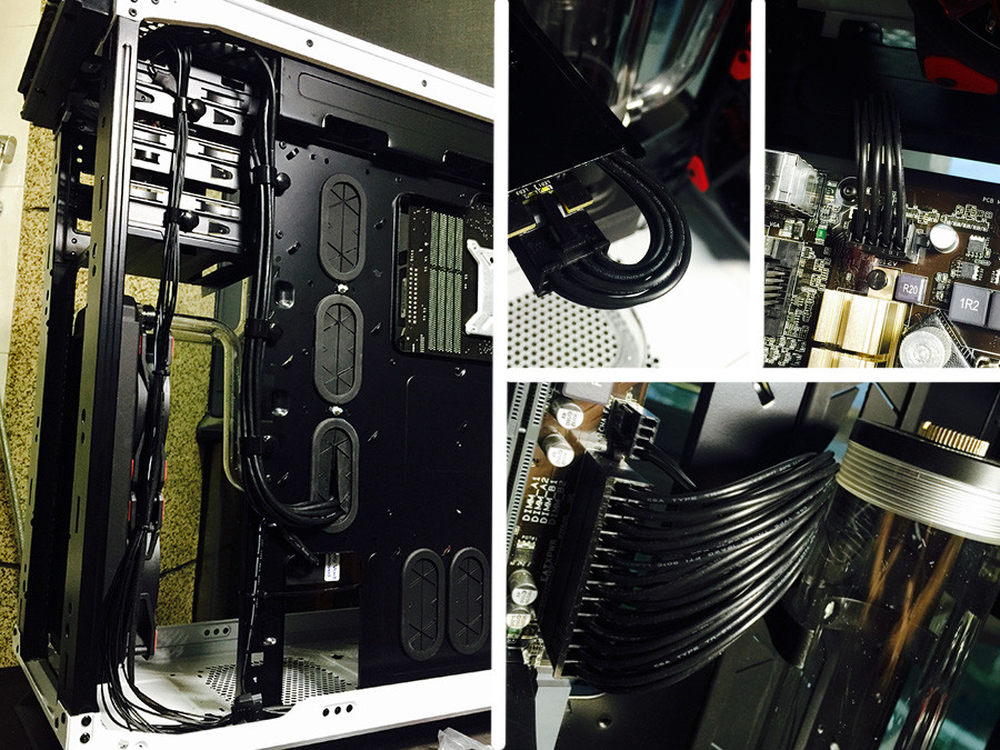

理线细节特写
18/27

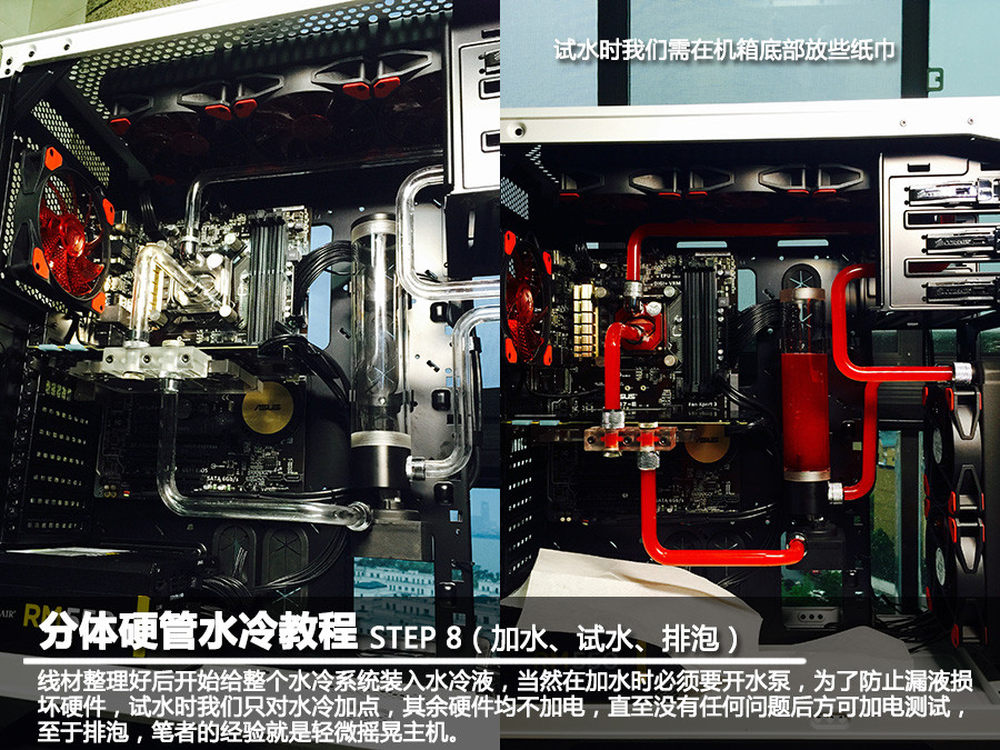

线材整理好后开始给整个水冷系统装入水冷液，当然在加水时必须要开水泵，为了防止漏液损坏硬件，试水时我们只对水冷加点，其余硬件均不加电，直至没有任何问题后方可加电测试，至于排泡，笔者的经验就是轻微摇晃主机。
19/27

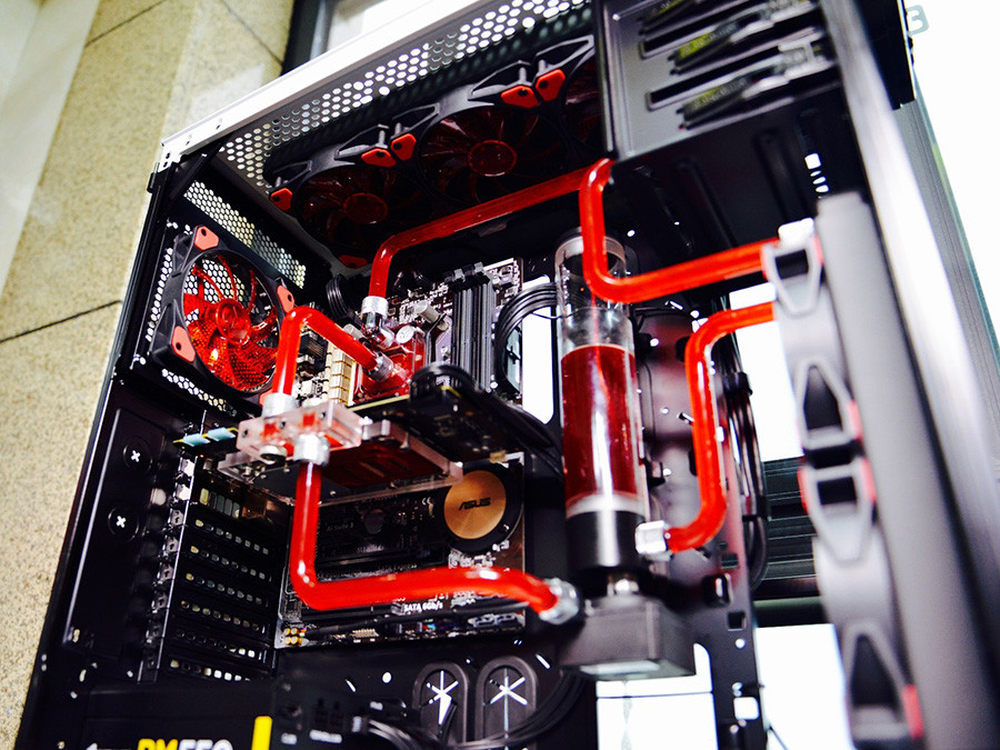

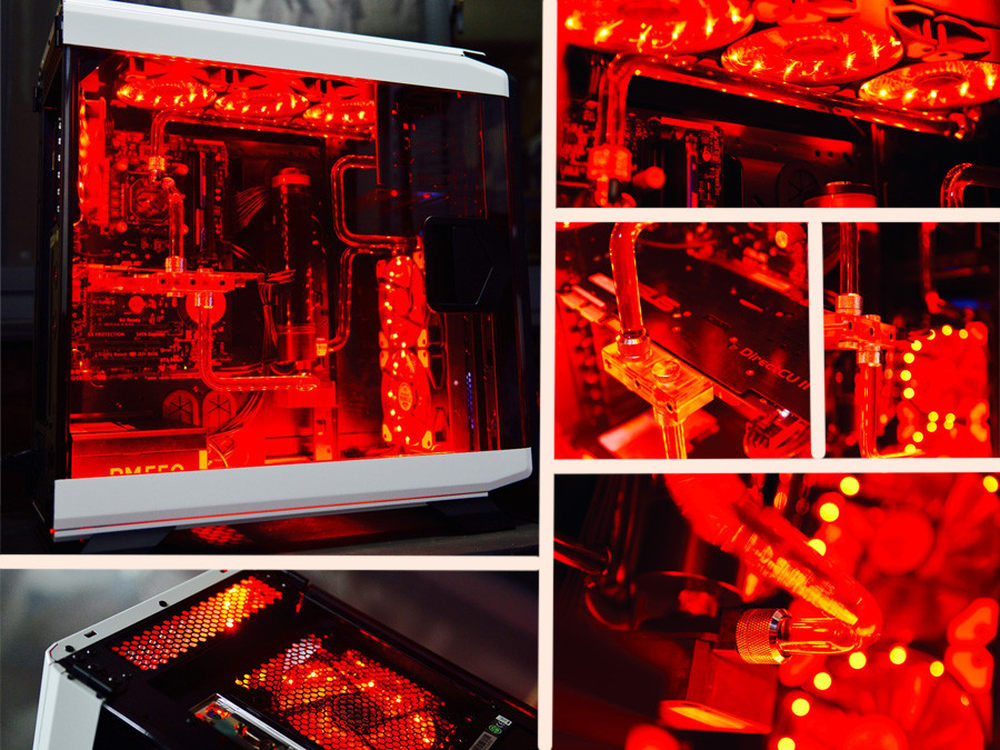

经过8大步，硬管水冷到这里就结束了，下面我们欣赏下整机效果。
20/27

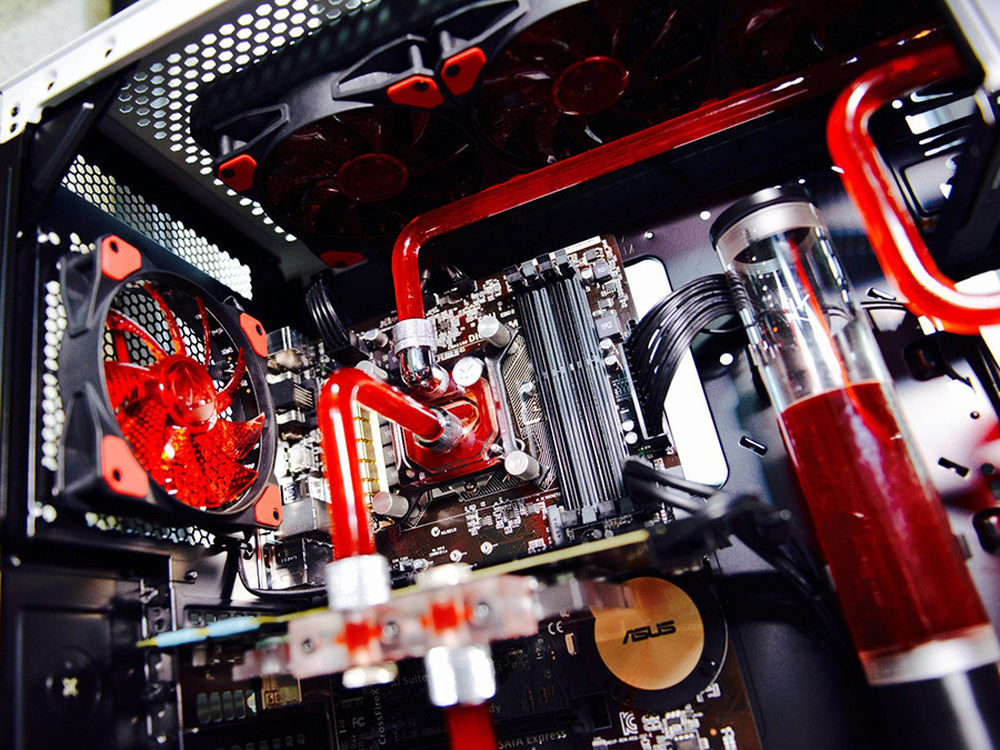

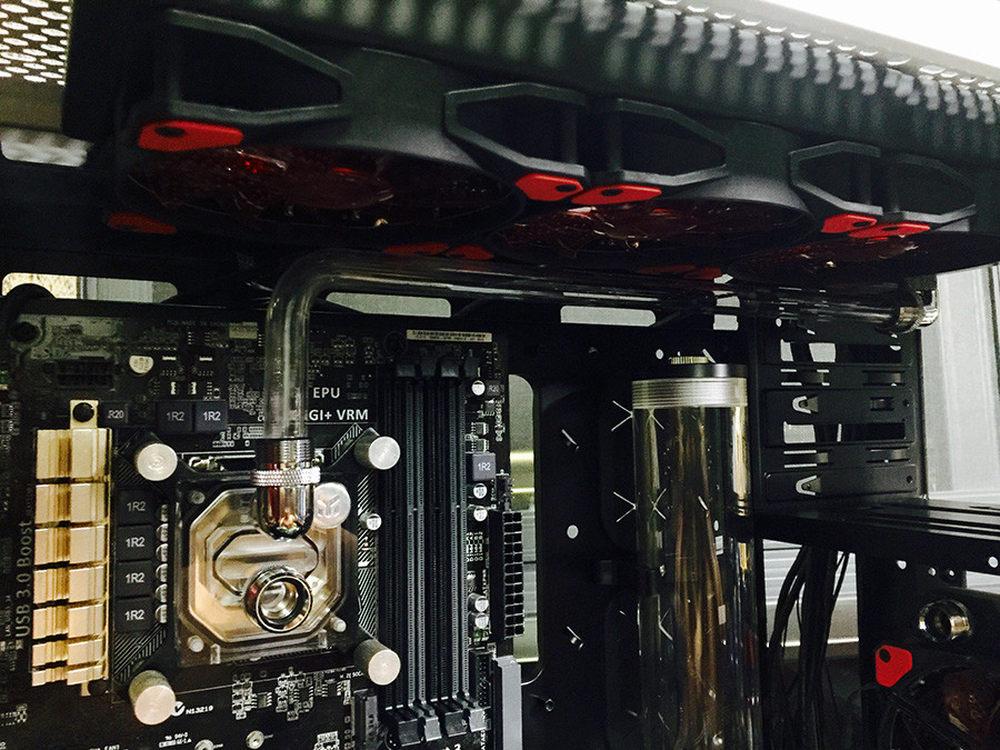

CPU处特写
21/27

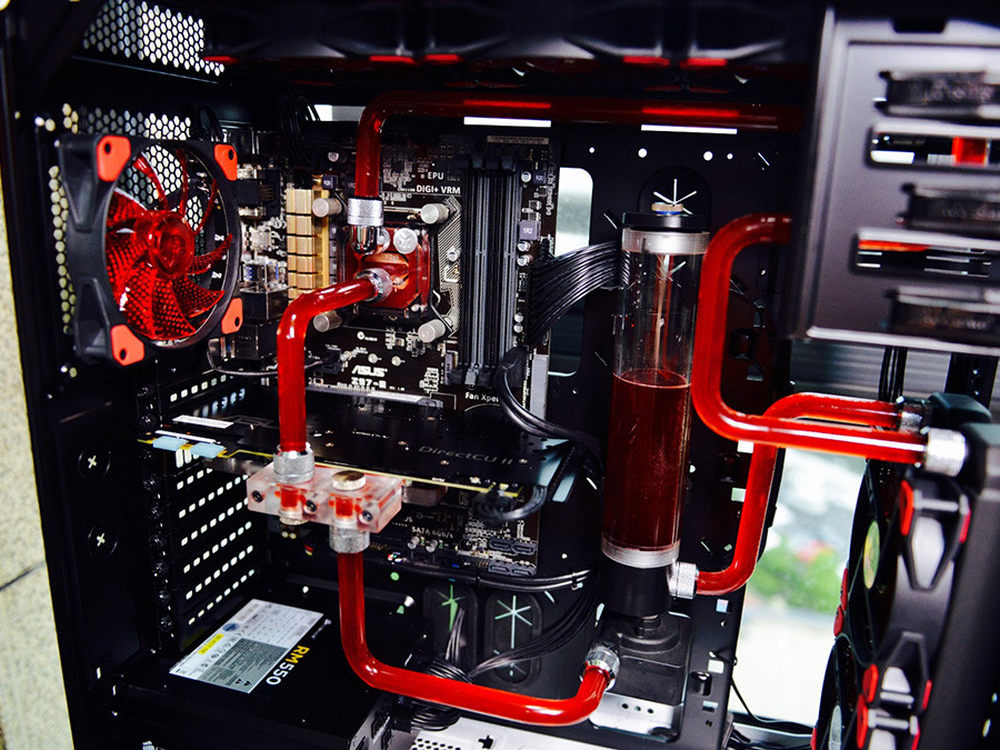

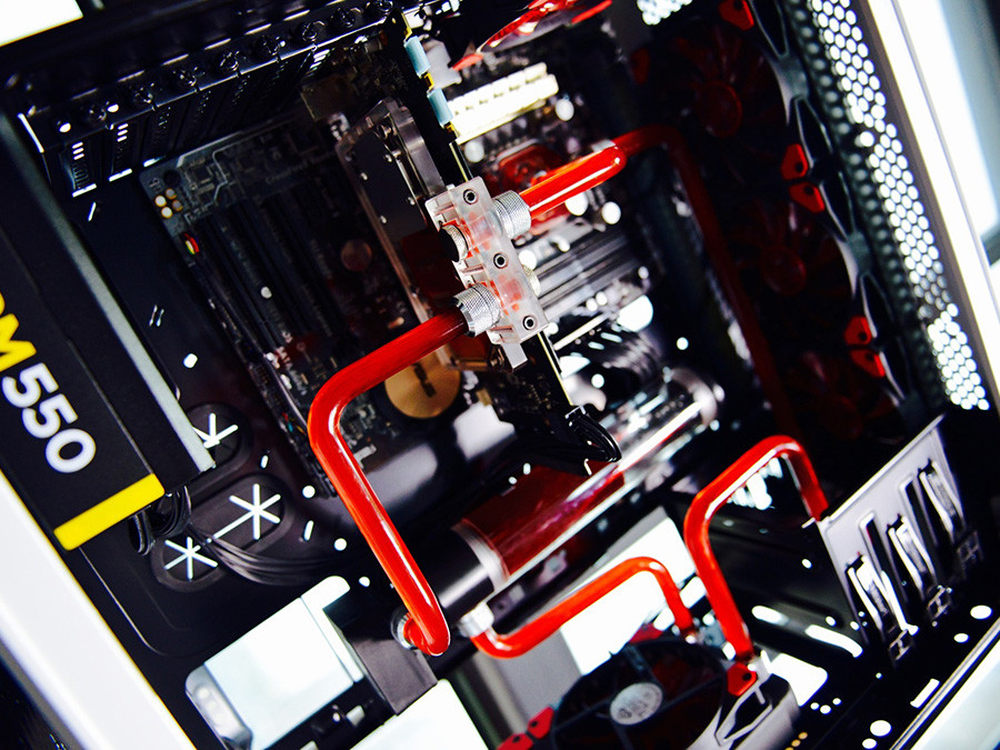

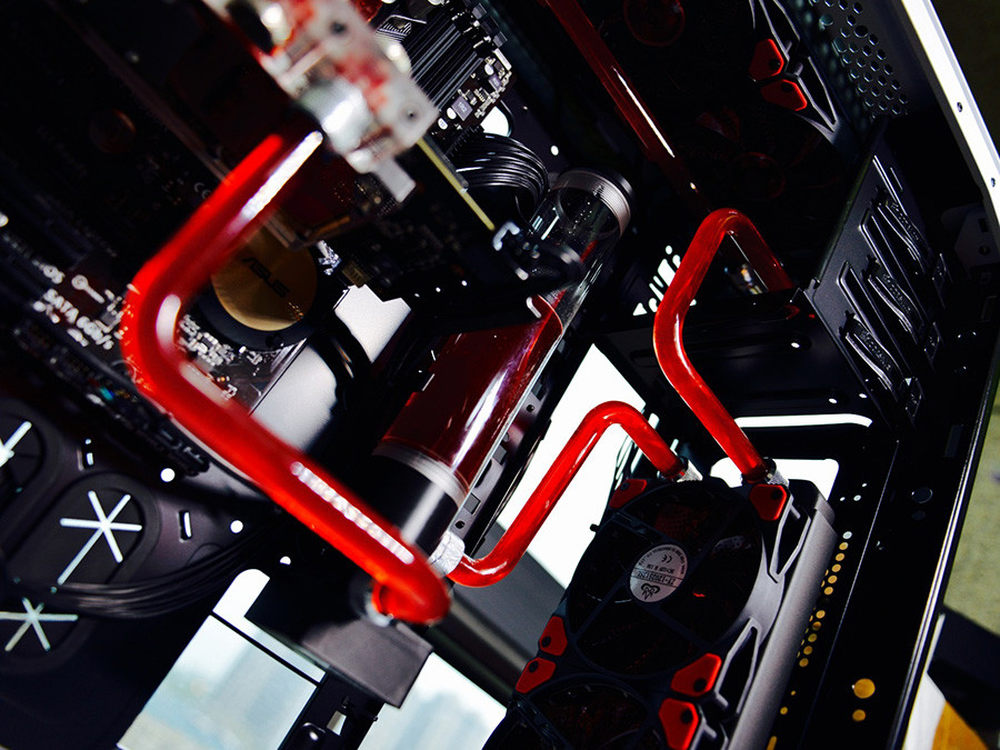

水路特写
22/27

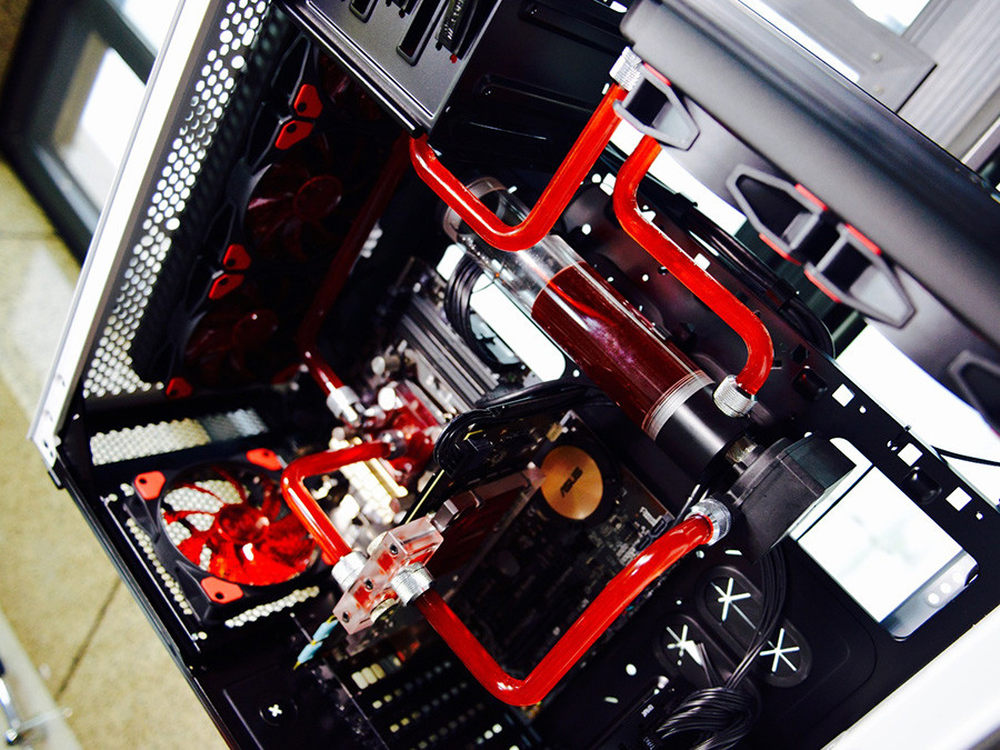

整体特写
23/27
显卡特写
24/27
水箱特写
25/27

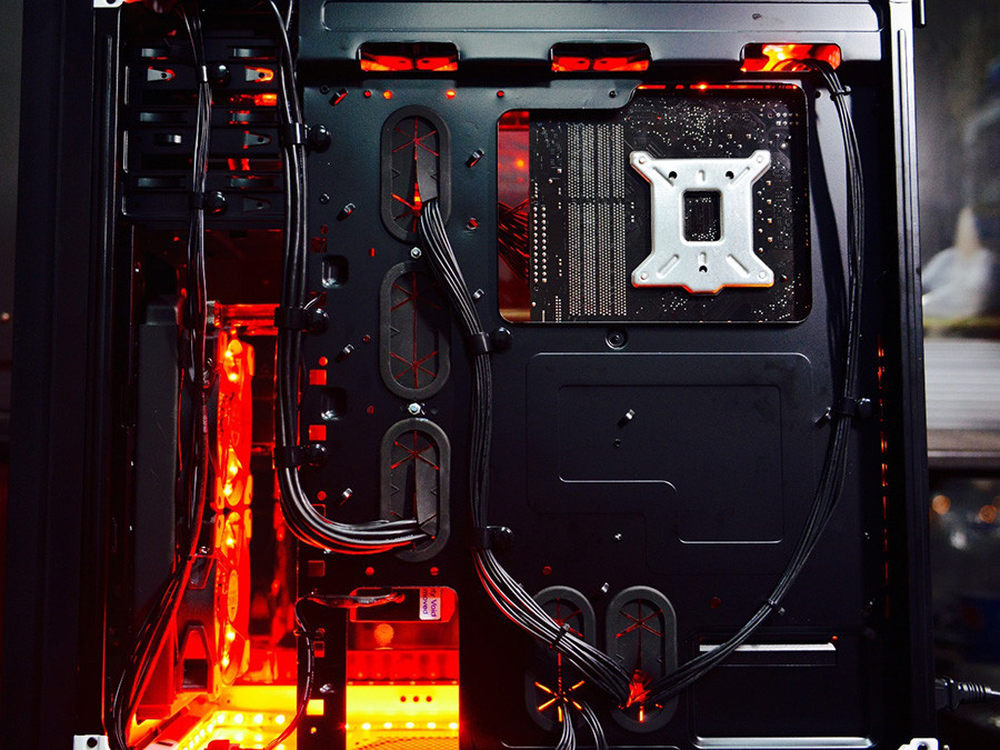

背部走线特写
26/27

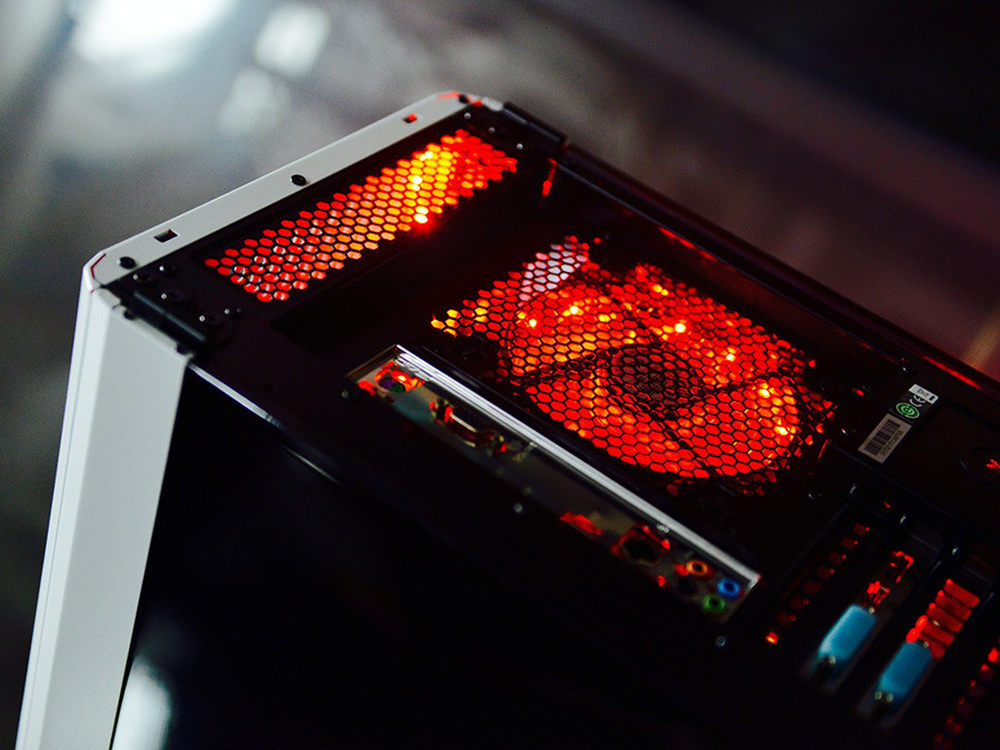

尾部特写
27/27
这款作品采用大量红色LED灯散，从图片上来看，亮度还是非常可观的，至于这是酷还是光污染，这就要看个人喜好了，不过好在海盗船760T侧板采用一块茶色侧透，多多少少能中和这些光源。
本篇实录到这里结束，整体看上去非常简单，总共分为8大步，实际安装所花费的心血远不像文章中描述的那样轻松，尤其是对于细节方面的打磨，而MOD的乐趣也正在于此，亲手完成一台杰作的成就感无法言喻。当然，并非人人都能有这样的条件完成一台精致水冷主机的改造，受限于资金、时间、精力、经验等各种因素。不过，这次的海盗船760T水冷主机制作者中华黄鹤是可以为用户提供定制服务的，并且欢迎同道中人一同探讨技术问题，有兴趣可以通过新浪微博与作者本人联系。■
