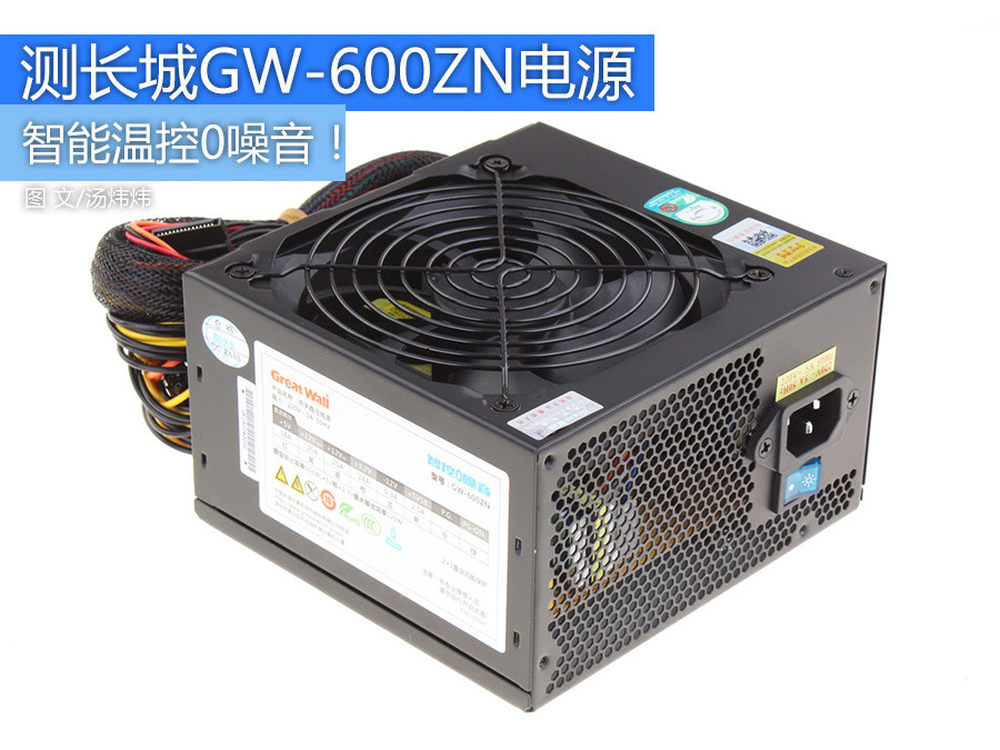

智能温控0噪音!长城GW-600ZN电源测试
1/21
在夜深人静的时候我们常常被电脑风扇所困扰,电脑噪音主要来源机箱内部各种风扇,现如今无论机箱风扇还是散热器风扇都已经上做得很安静了,这时候电源成了主要的噪音源,电源为了确保良好散热环境,风扇无论在高负载还是轻负载下都是以同样的转速运行,在高端电源中风扇智能温控系统早已成为标配,而在入门级电源中这项技术还未普及,今天笔者为大家带来的这款电源就是一款主打静音的入门级电源-长城GW-600ZN,该电源采用长城独家研发的0噪音技术、并拥有出色的稳定性,能为入门级玩家带来安静的使用环境,下面我们一起看看这款电源
2/21
长城GW-600ZN电源在包装方面采用极简风格,蓝黑配色,除了在正面印有产品图片外再无其他,在包装两侧印有产品特点、防伪质保承诺。
3/21

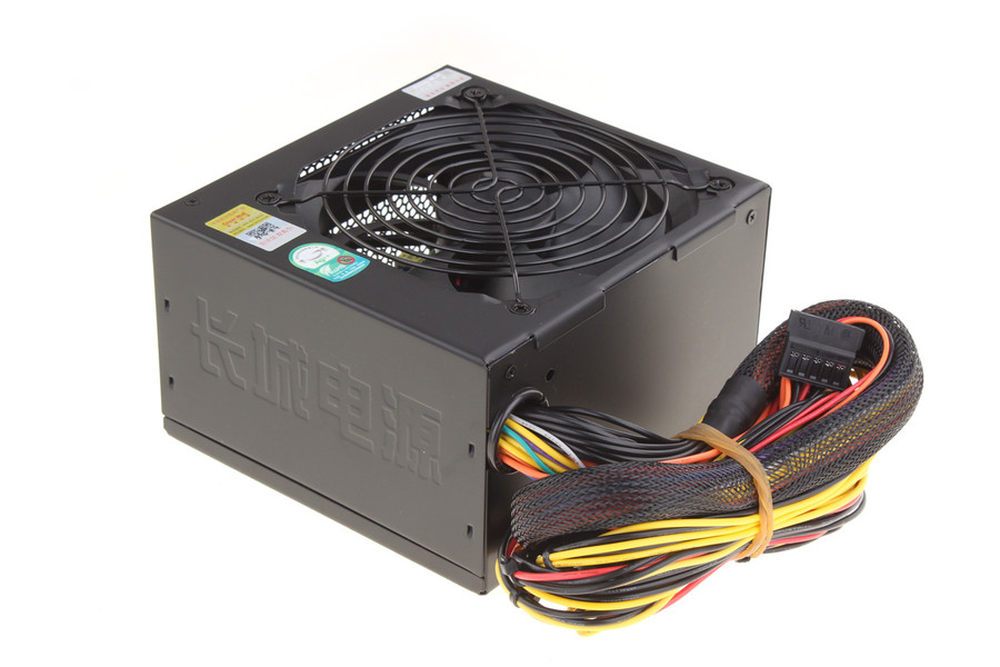

长城GW-600ZN外壳采用全黑化工艺,整体朴素大方,线材输出方式采用原生线材方式。
4/21

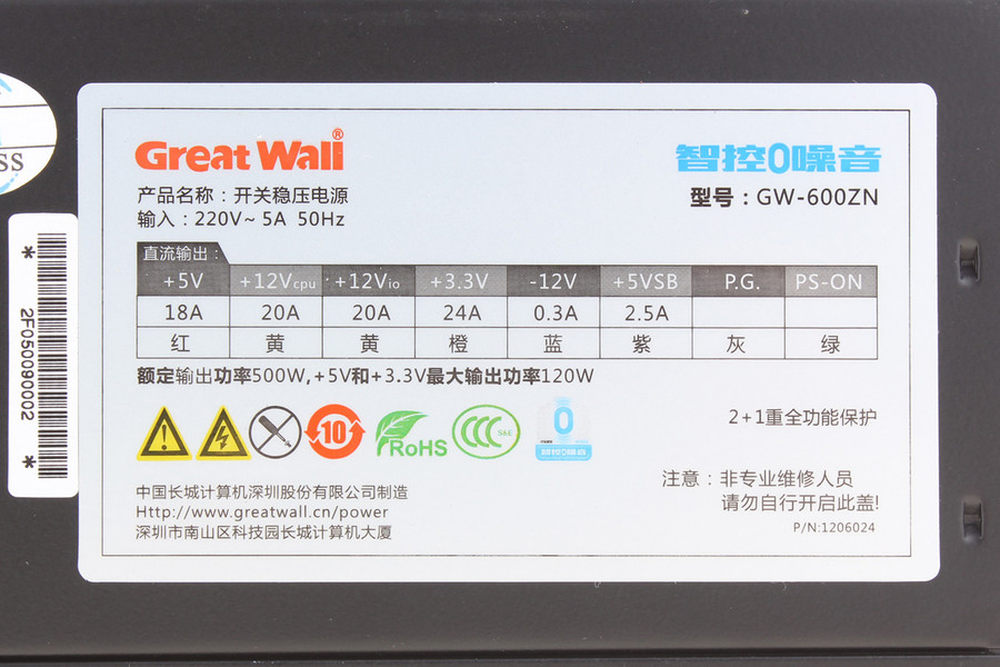

电源一侧为铭牌部分, 采用双路12V输出,一路专为CPU、一路专为I/O显卡等配件,总共可达40A的输出能力,这对于单卡平台来说完全够用! 5V与3.3V的功率总和也有169W。
5/21

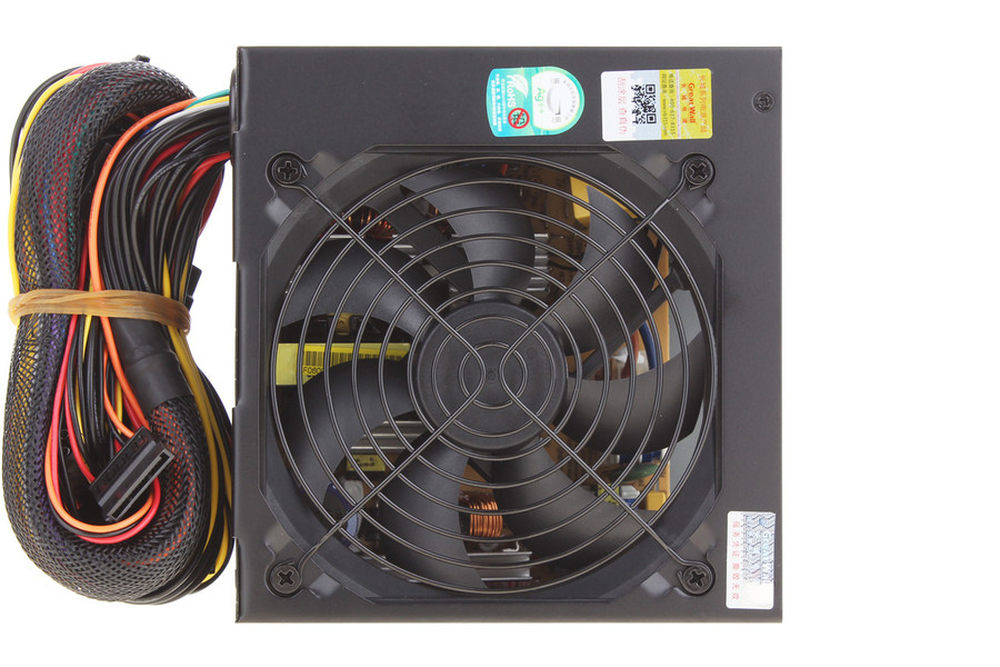

电源顶部配备了一个圆形可拆式金属栅,拧下4个螺丝即可将金属栅取下,方便长时间使用后清灰。在电源顶部空白处还贴有防伪标签。
6/21

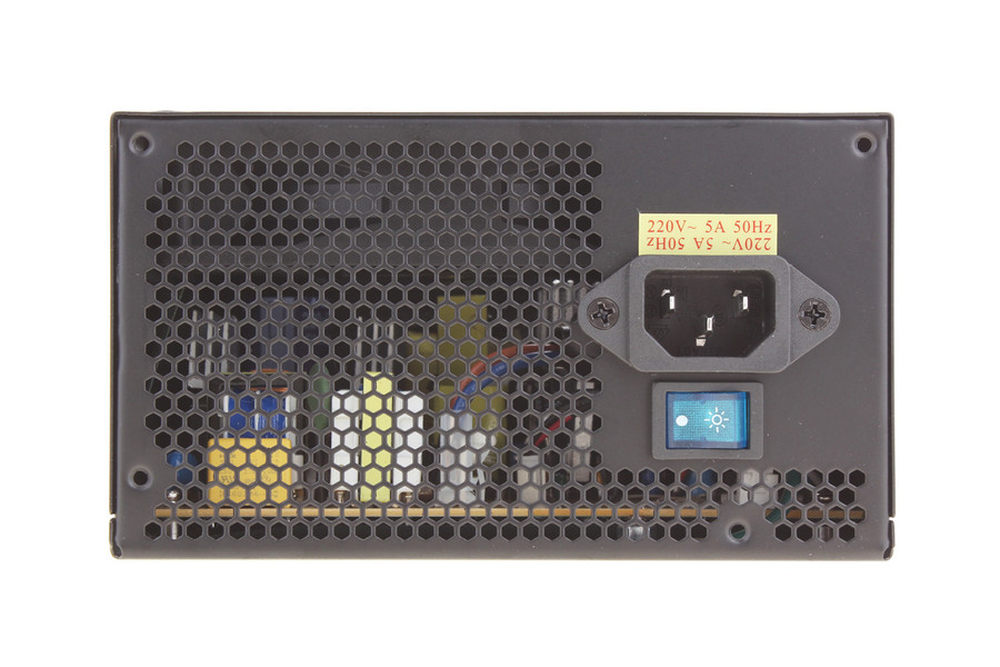

电源尾部采用蜂窝状散热孔,较为独特的是,在其输入端供电接口的旁边设计了一个“智控0噪音”控制开关。当开关切换至(圆点图案)温控程序时,开关蓝色灯熄灭,每次开机时电源将固定进入温控程序,风扇会一直保持运转状态。当开关切换至(太阳图案)智控程序时,开关蓝色灯亮起,每次开机时电源将固定进入智控程序,开启智控程序后,当电脑处于轻载工作状态时风扇将停止运转,以实现真正的0噪音工作环境
7/21

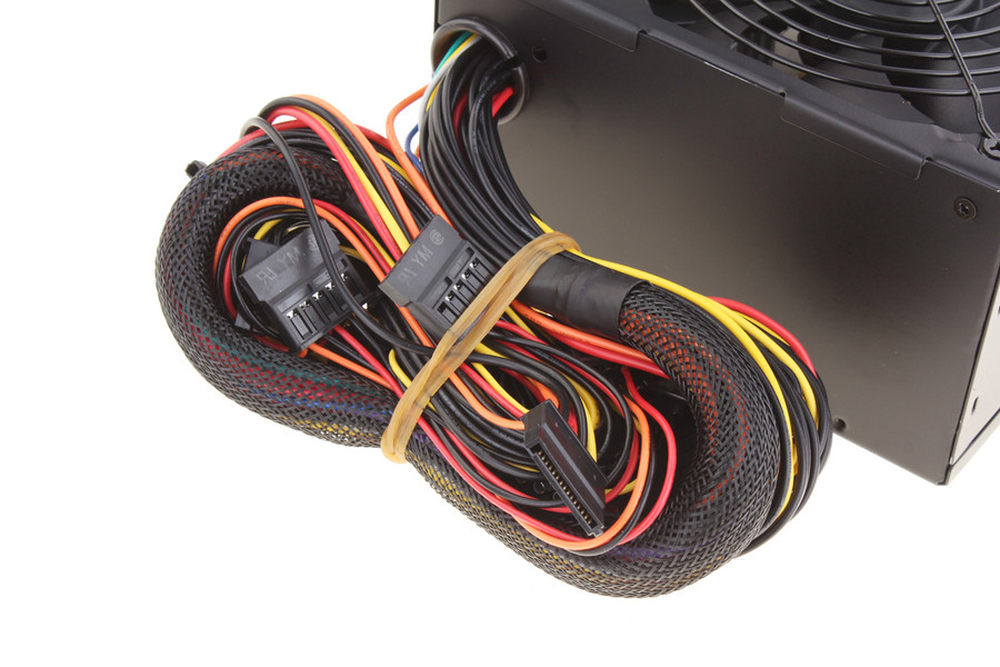

长城GW-600ZN电源线材长度在45-80CM之间,其中24pin长度为45cm、CPU 8pin长度为60cm、PCI-E 6 2pin长度为60cm、SATA供电长度为80cm,从实测数据上来看,这款电源线材长度非常适中,接口数量也足以满足单卡平台的需求,除此之外这款电源线材24pin采用黑色蛇皮网包裹。
8/21

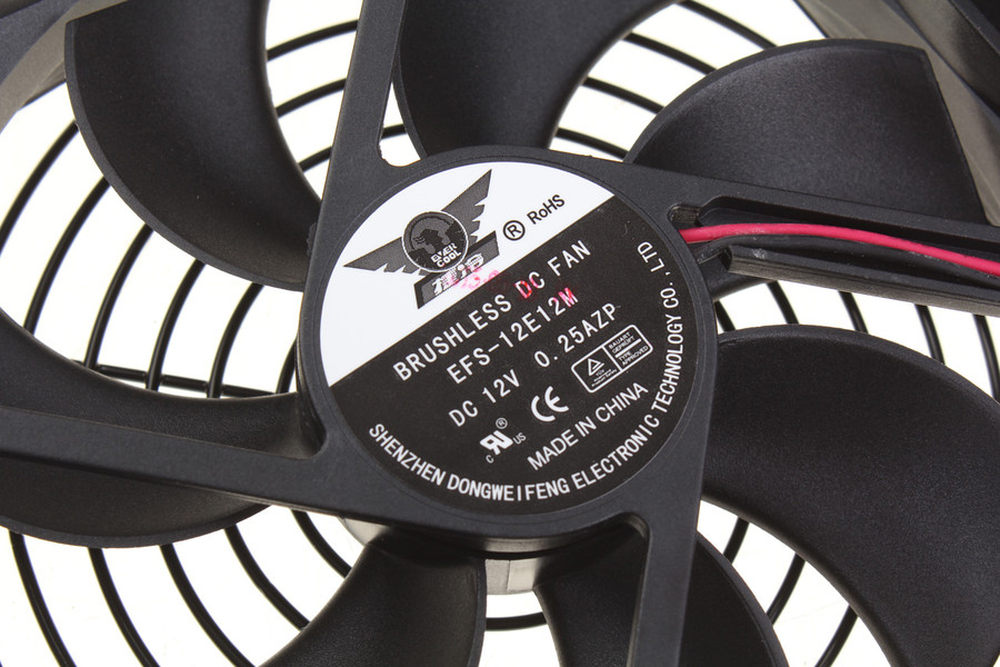

电源风扇采用一枚12cm静音风扇,来自捷冷,参数为12V/0.25A,支持长城0噪音温控技术,该技术主要使风扇转动时间尽可能的少,从而达到0噪音的目的,在实际测试中,即使电源在高负载的状态下,转动的时间也少于停转的时间,静音效果显著。
9/21

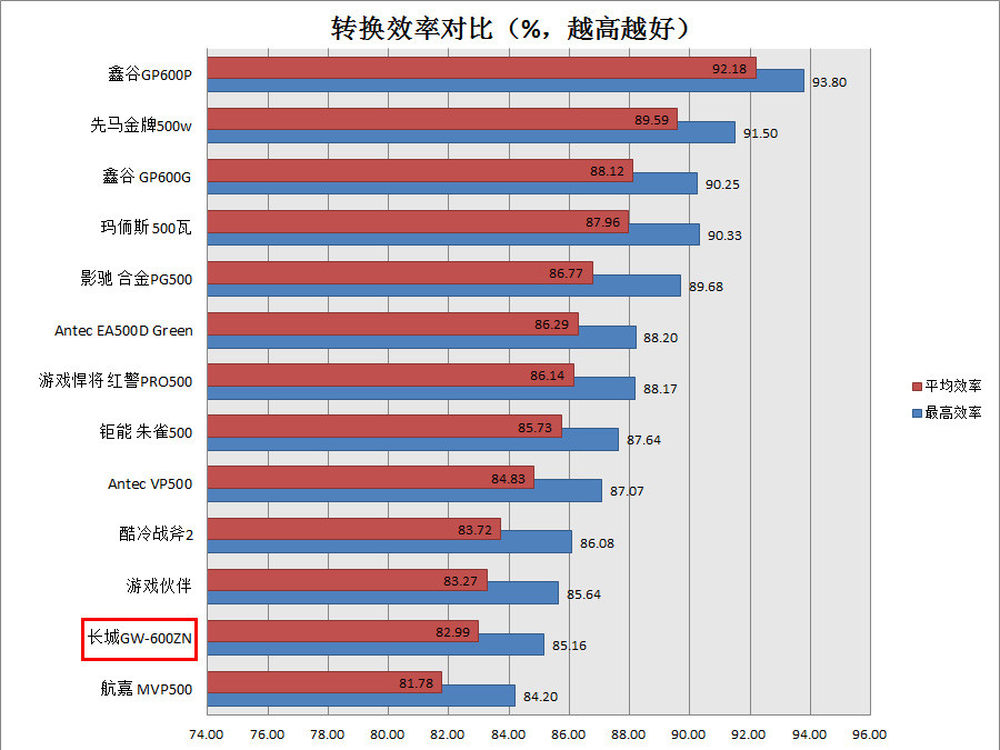

转换效率显然不符合当下电源高效率趋势,但好在电源结构相对稳定。
10/21

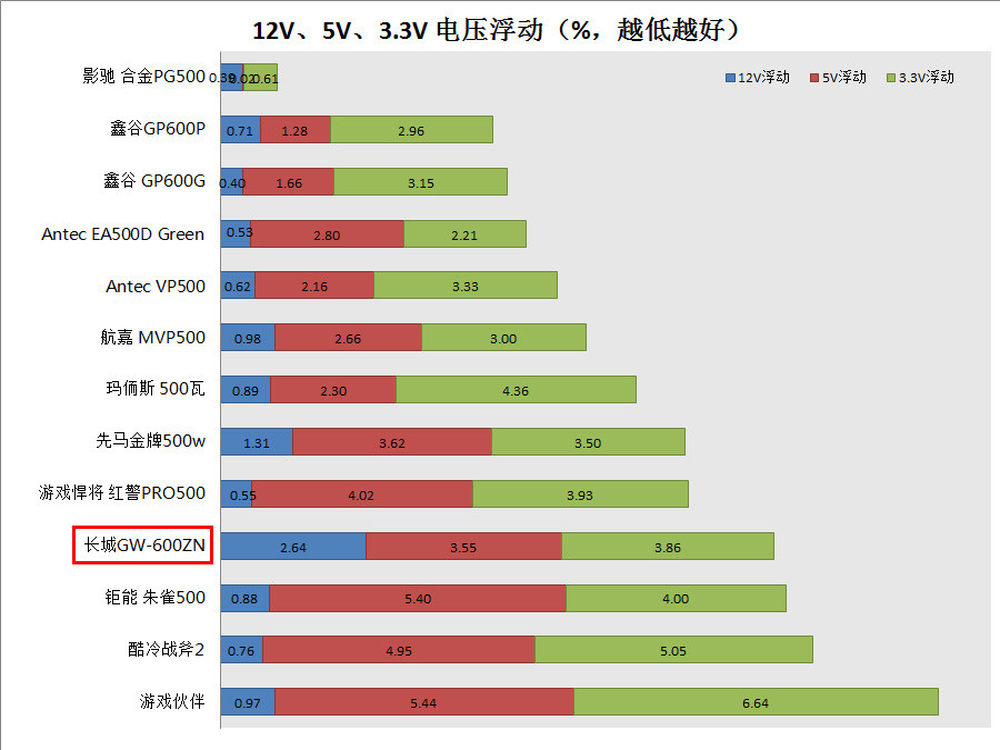

12v电压稳定性还不错。
11/21

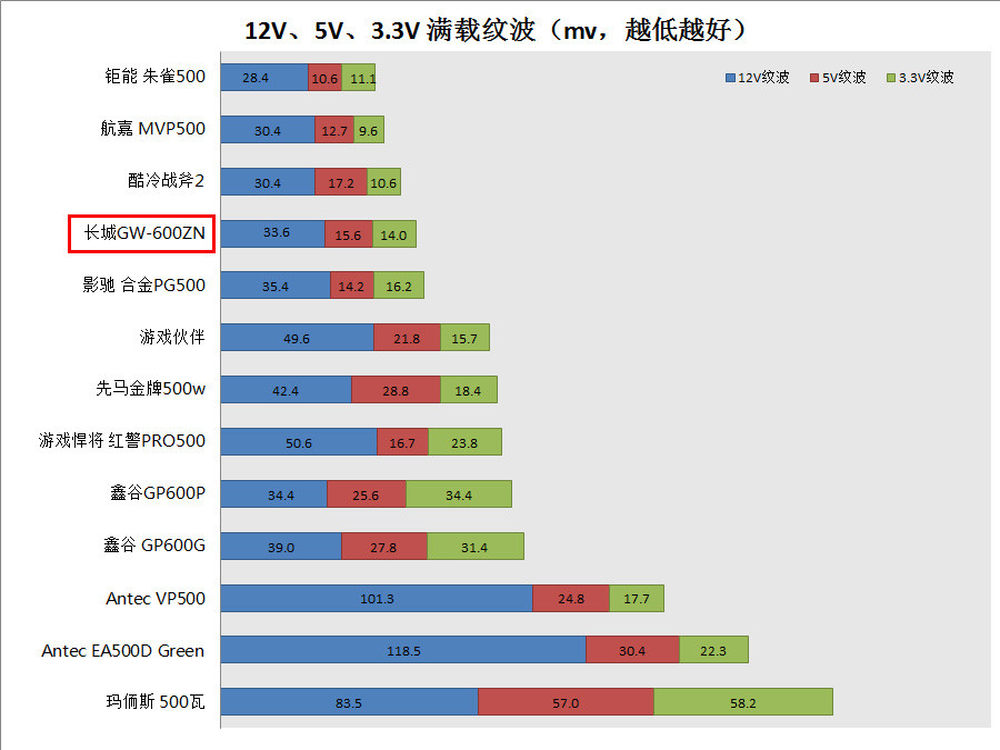

纹波表现非常不错,这也是这款电源最耀眼的地方。
12/21

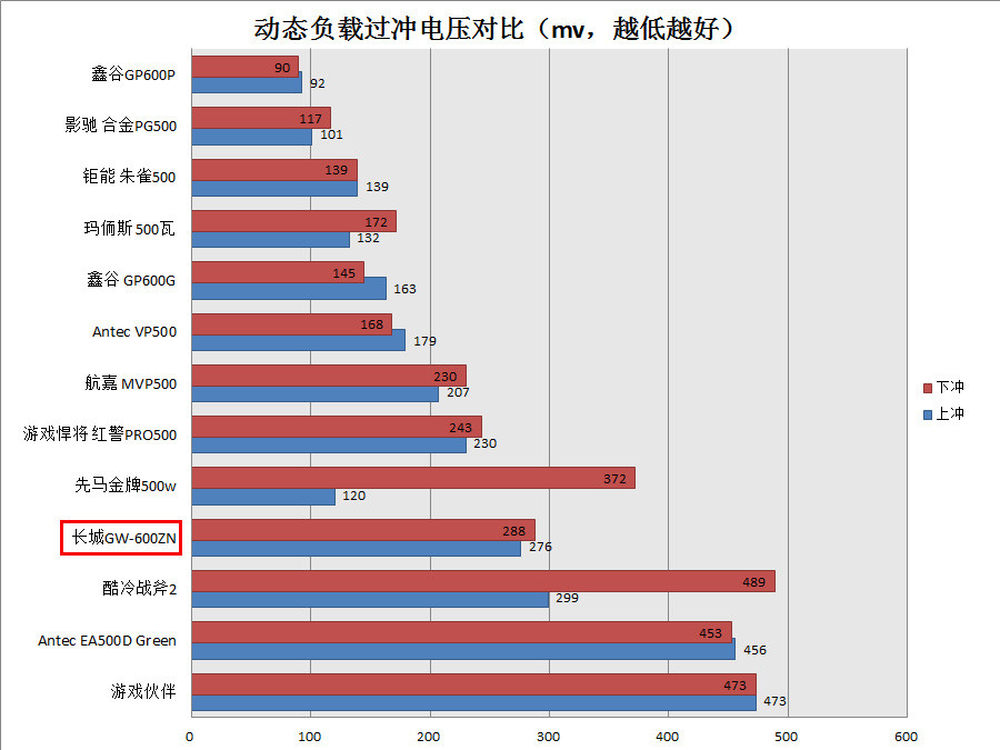

动态负载方面,从波形图上来看,这款初调电压较高,整个动态负载还是较为标准的,总体来说长城GW-600ZN动态负载表现还不错。
13/21

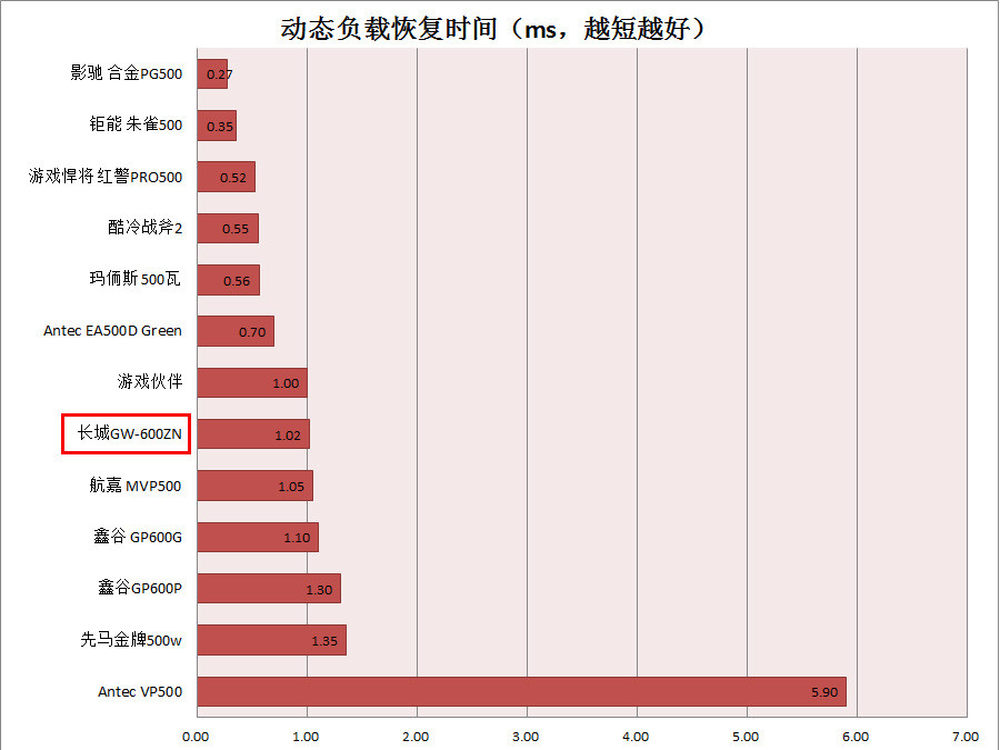

恢复时间方面表现还不错,从波形图上来看经过2-3次的调整,电压就恢复正常值,这对于一款入门电源来说已经很不错了。
14/21

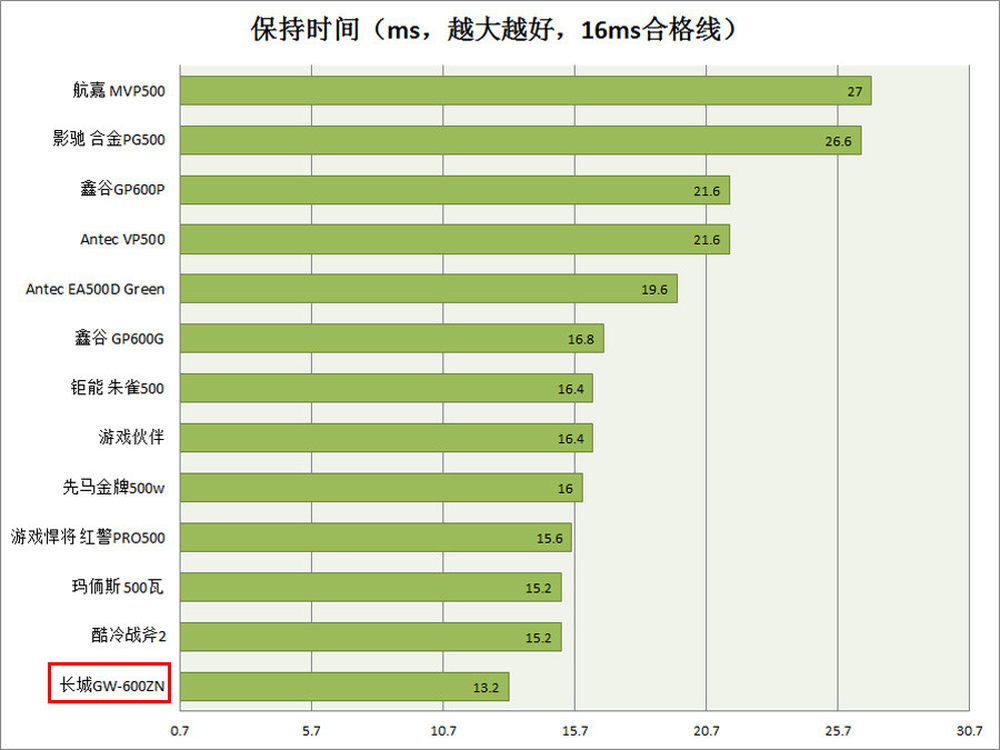

电源主电容容量较小导致了保持时间成绩较差的原因。
15/21
结构方面长城GW-600ZN采用仙童FAN4800A控制的主动式PFC、双管正激、二次侧磁放的结构,较于目前来讲这类结构相对较为成熟、稳定性好,缺点就是转换效率跟不上当下电源流行趋势。
16/21

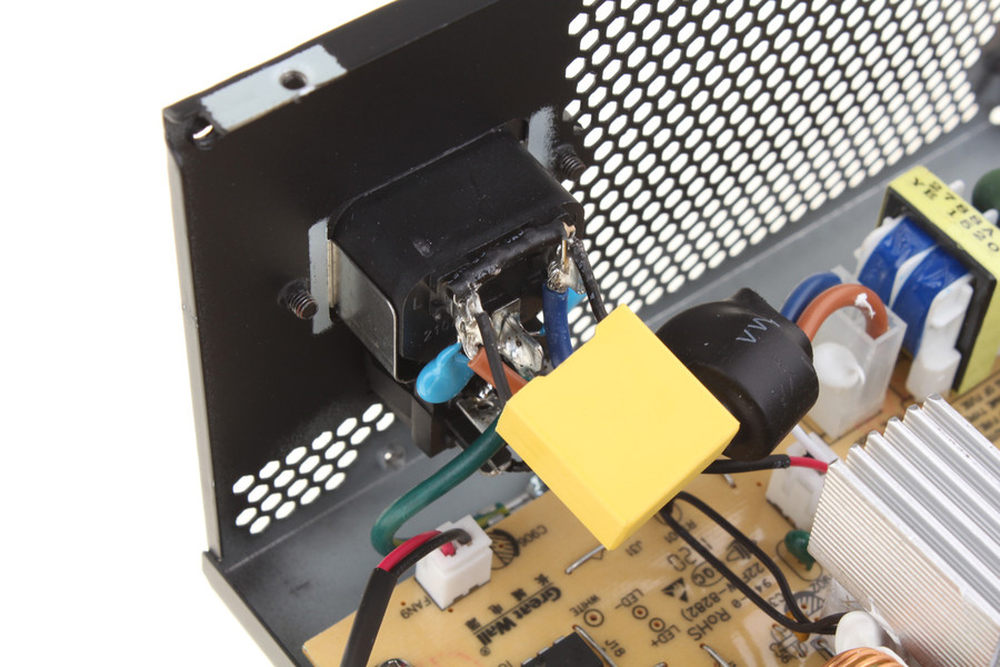

AC输入端使用了一个X电容与一对Y电容,从输入端处用料就可以看出这款电源的用料。
17/21

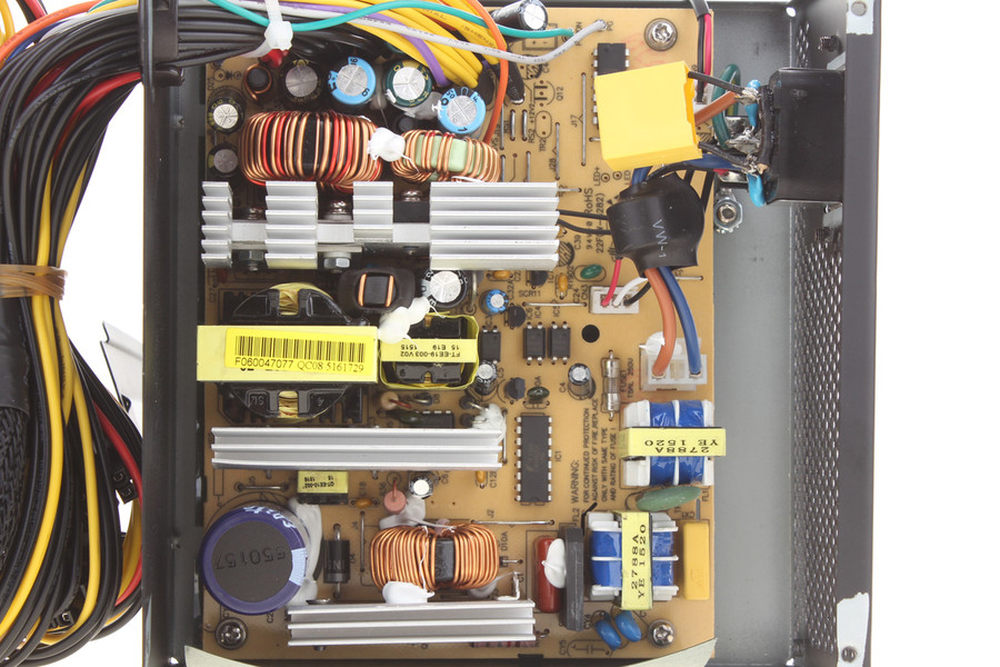

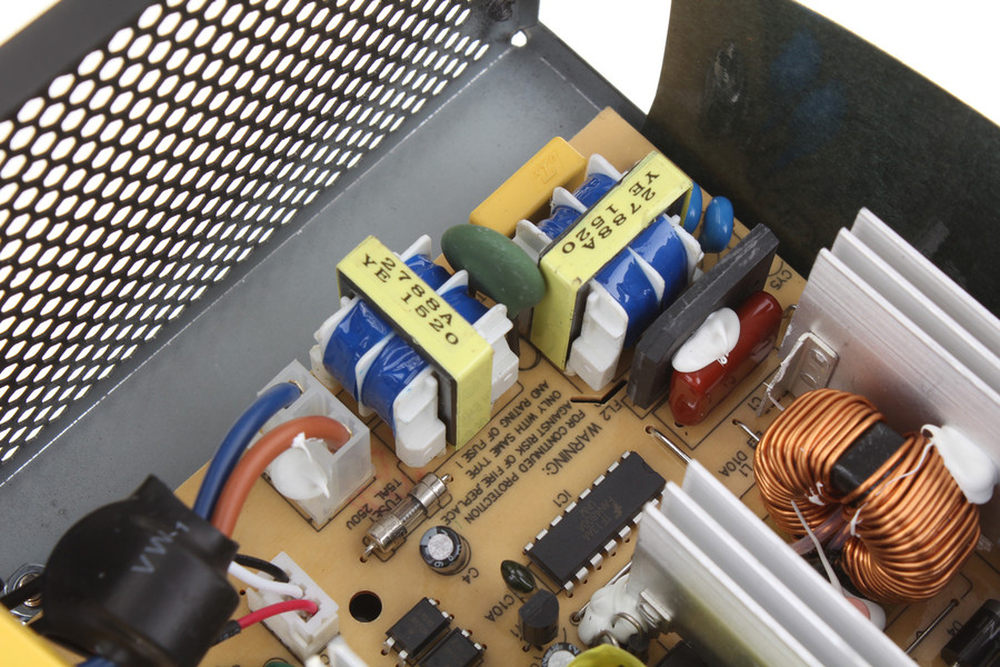

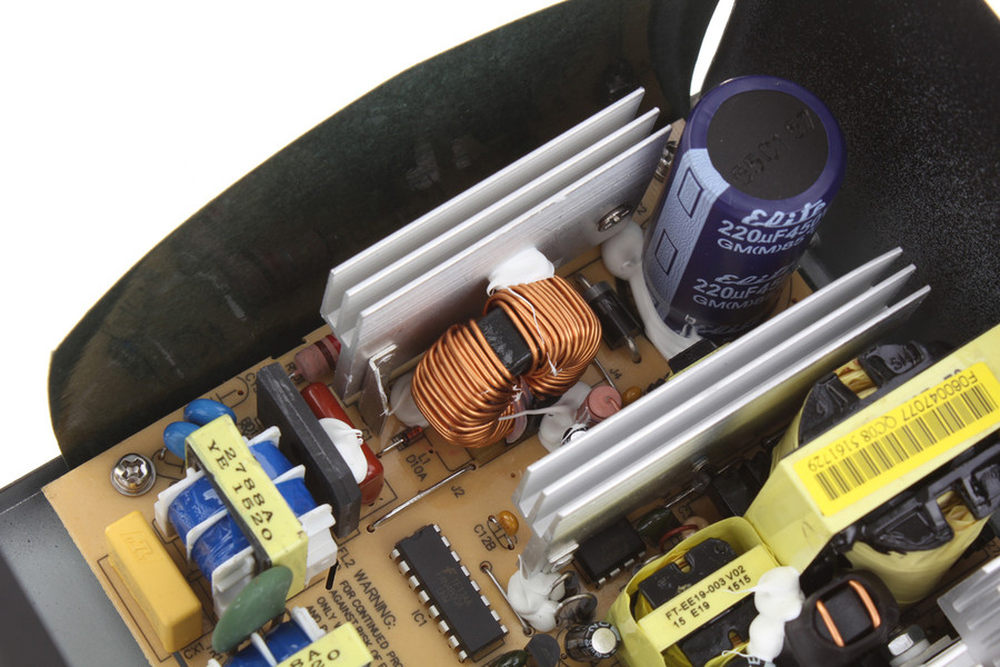

电源主PCB上的EMI部分包括两个共模电感、一个X电容与一对Y电容,同时在火线上还有一个保险管,在两个共模电感之间带有一个MOV。整个电源的保护及EMI器件都非常完整,并不会因为是一款入门电源而省去一些器件。在电源PFC电路一侧是这款电源的主控芯片,具体型号是FAN4800A
18/21
一次侧PFC部分,整流桥来自天津中环电子的T6KB80(8A/600V),散热方式采用裸奔。
19/21

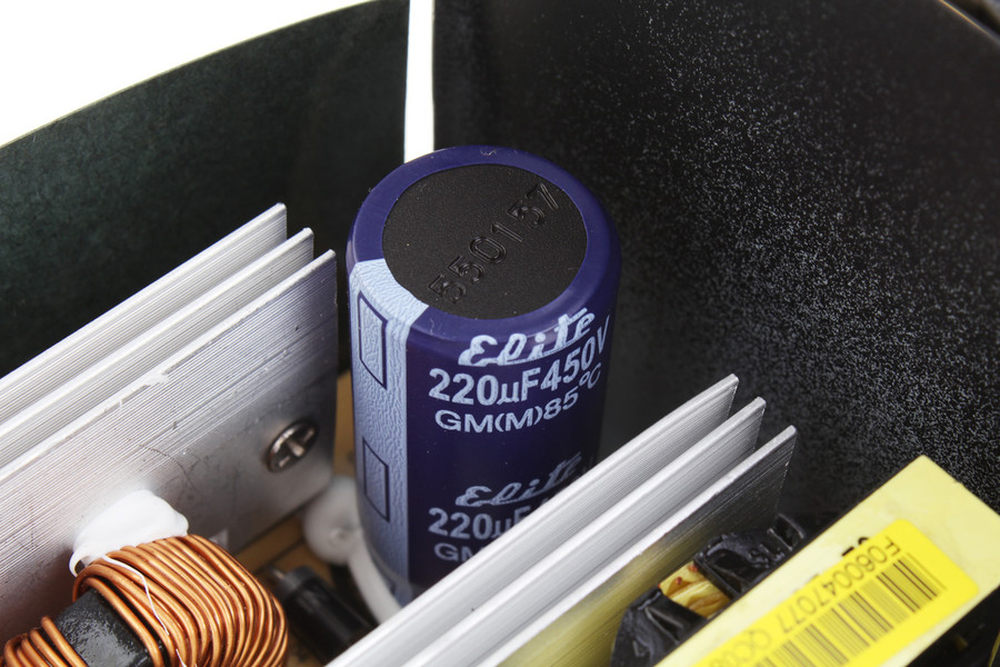

电源主电容来自Elite,规格为450V、220uf、85℃,对于一款500W的电源来说是有点小了。
20/21

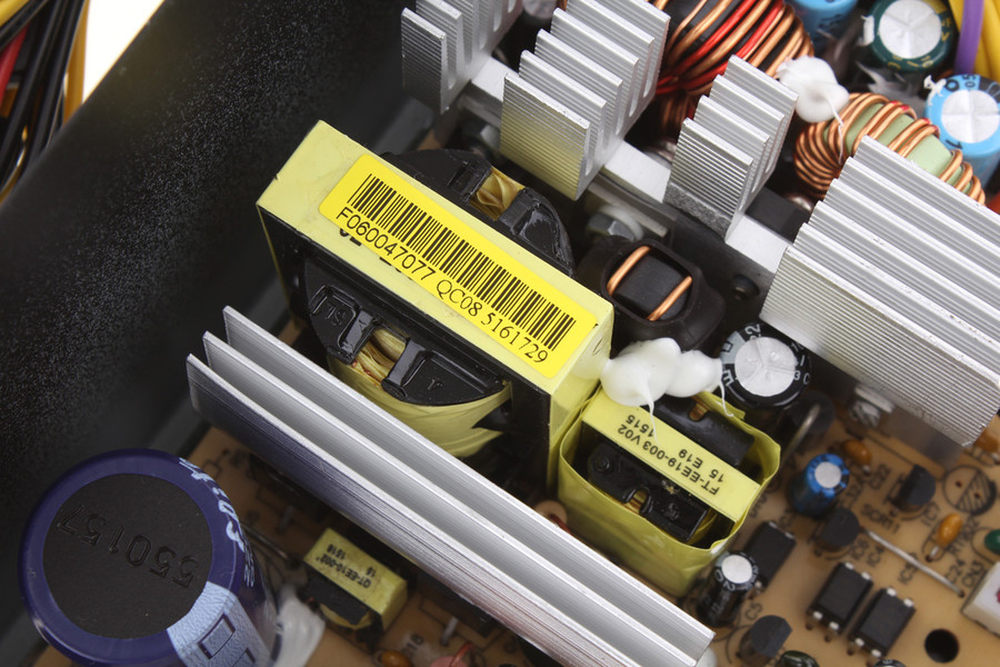

电源主变压器以及待机变压器特写。
21/21

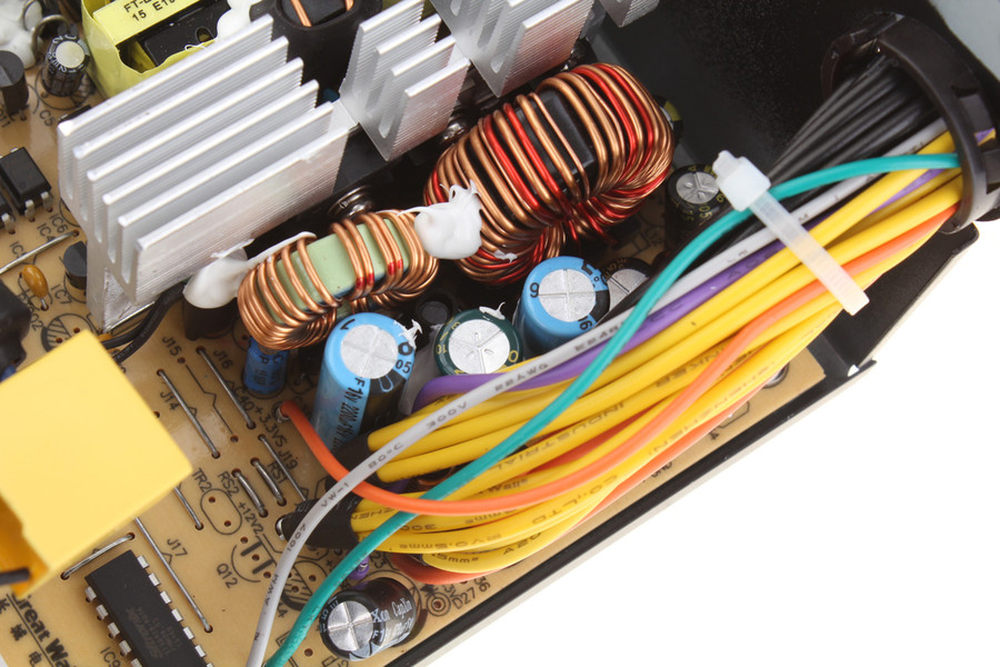

输出滤波部分电容来自TEAPO,线材根部处理上采用了铆钉加强,同时所有线材都是用了热缩套进行绝缘,输出线材处理很到位。 总结: 长城GW-600ZN是一款主打静音的电源产品,虽然效果不及FANLESS无风扇电源,但在同类产品中做得很出色了,通过聪明的0噪音技术调节风扇运转比例,达到噪音与散热性能的平衡。架构方面采用成熟的主动PFC、双管正激、单磁放大,虽说在转换效率方面不及同类产品,但在稳定性方面不可否认,经历过考验的架构才是靠谱的架构,在性能测试中,最出彩的就是纹波表现方面,这款电源在噪音表现出色,在纹波稳定方面同样不错,内外兼修。对于入门玩家,笔者会强烈推荐这款电源。
