简约不简单的大飞机！ Q500 开箱点评
1/27
专注于载人电动航空器的老牌大厂YUNEEC也推出了小型消费级无人机YUNEEC Q500 TYPHOON（台风），作为一款牛刀小试切入无人机市场的产品，YUNEEC究竟能如何体现自己的大厂风范呢？我们今天来以一个简单的开箱一探究竟。
2/27

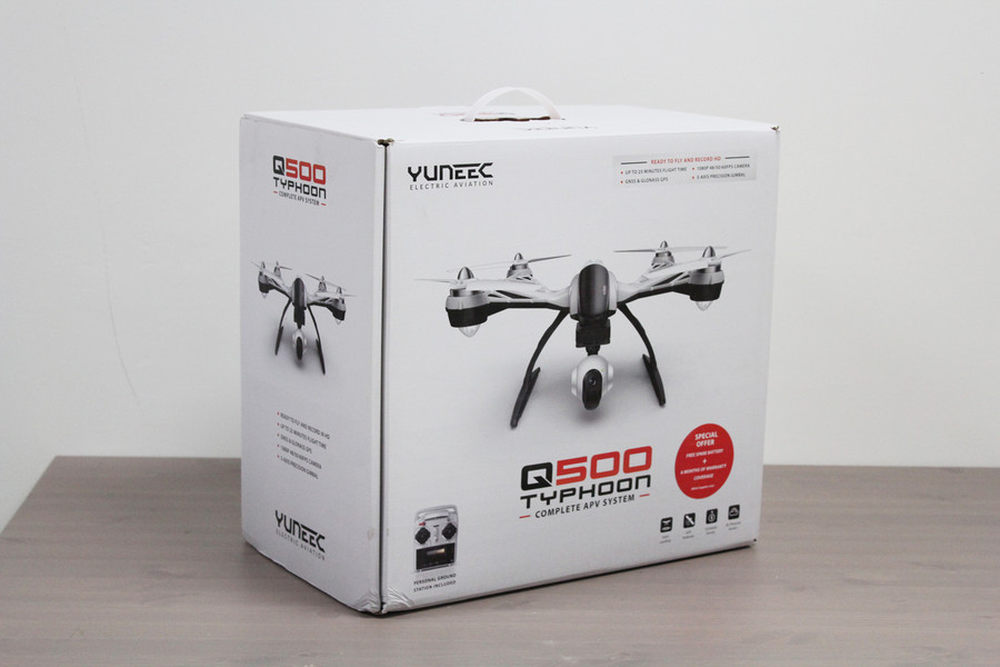

首先从包装上来看,并没什么特殊，简约的冷白色调外包装盒，比市场上大部分同类产品要大。
3/27
整体包装的重量也比较大，让人联想到里边会是一架比较大的飞机。
4/27

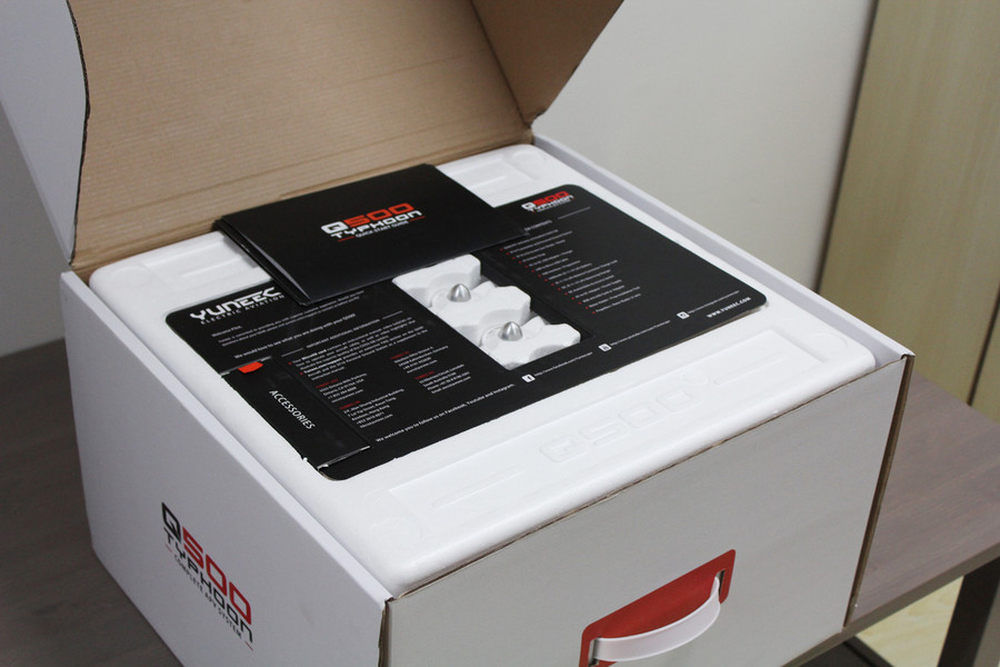

打开第一层是产品说明书，操作提示卡，配件盒，和两套13寸桨叶。还有一份详尽的包装清单，以及全球的售后联络说明，令人比较放心。
5/27

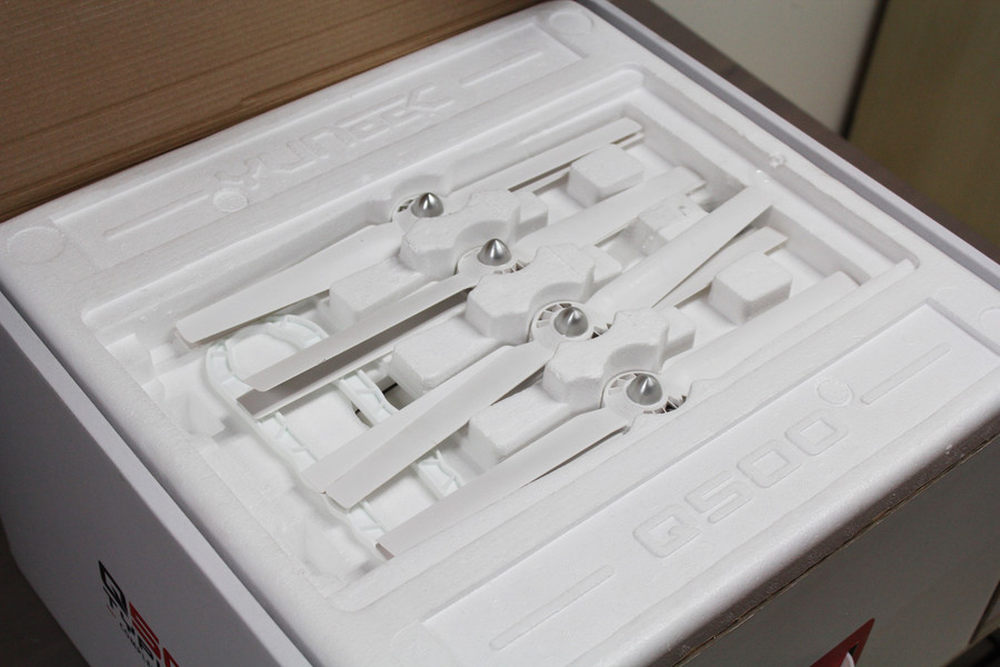

8支13寸自紧桨和专用拆装工具。已经给人备件充足的感觉了。

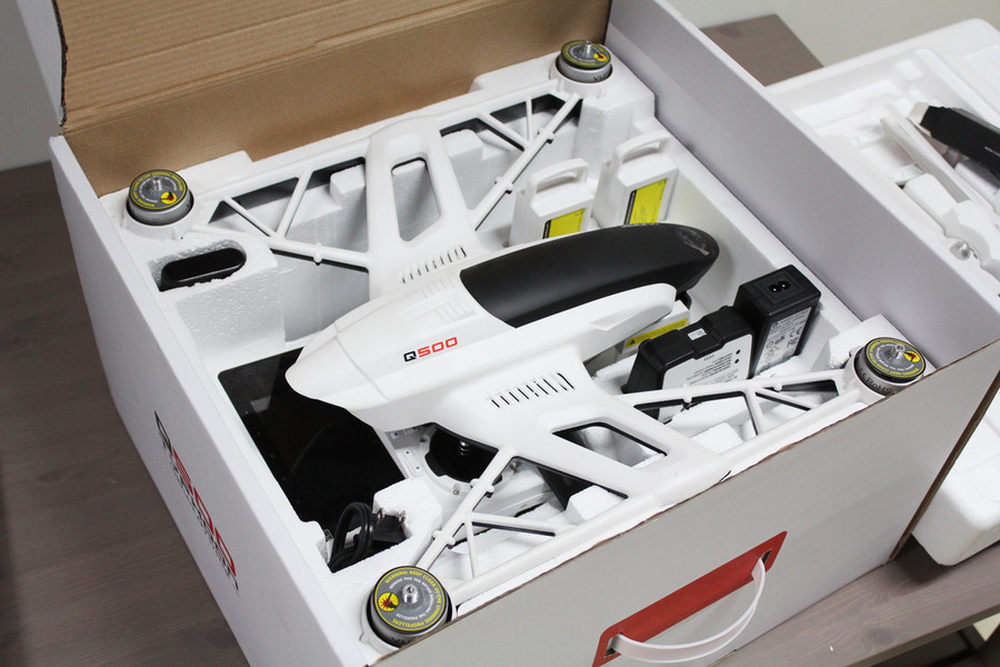

这层打开就可以看到飞机本体了，虽然包装和说明上的官方数据里，已经看到飞机的尺寸是565MM，但第一眼看的感觉还是这个飞机要大很多，遥控器也属于大尺寸，毕竟集成了一个5寸的触摸屏。
6/27
内包装没有采用目前电子产品流行的模块化分体盒装(打开包装里边一堆小纸盒装不同的配件那种)，而是针对不同的部件做了专门的放置槽和减震结构，同时所有的部件都可以轻松抽取，追求空间利用率的同时又减少运输风险，毫不夸张的说，这套包装外边的纸盒子换成同尺寸的ABS或者铝箱，就是个安全便携箱了，个人认为这才是真正的大厂风范，简单的包装设计是做不出这个效果的，Yuneec的工业设计实力可见一斑。
7/27

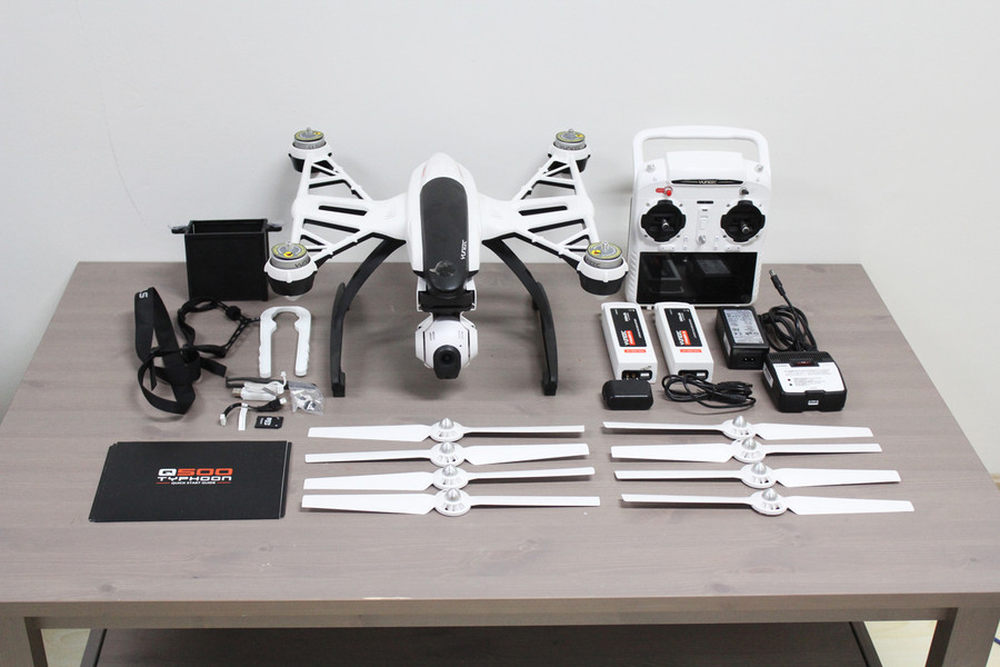

来清点一下这套APV的物件：Q500飞机一架，CGO-02一体化云台相机一套，桨叶8支(2套)，拆桨器一个，ST10一体化遥控器一台，遥控器用充电器一套，电池2块，飞机充电器一套(配有家用接口和车载接口)，产品说明书，操作提示卡，8G东芝TF卡及适配卡托一套，飞行调参数据线一套。
8/27

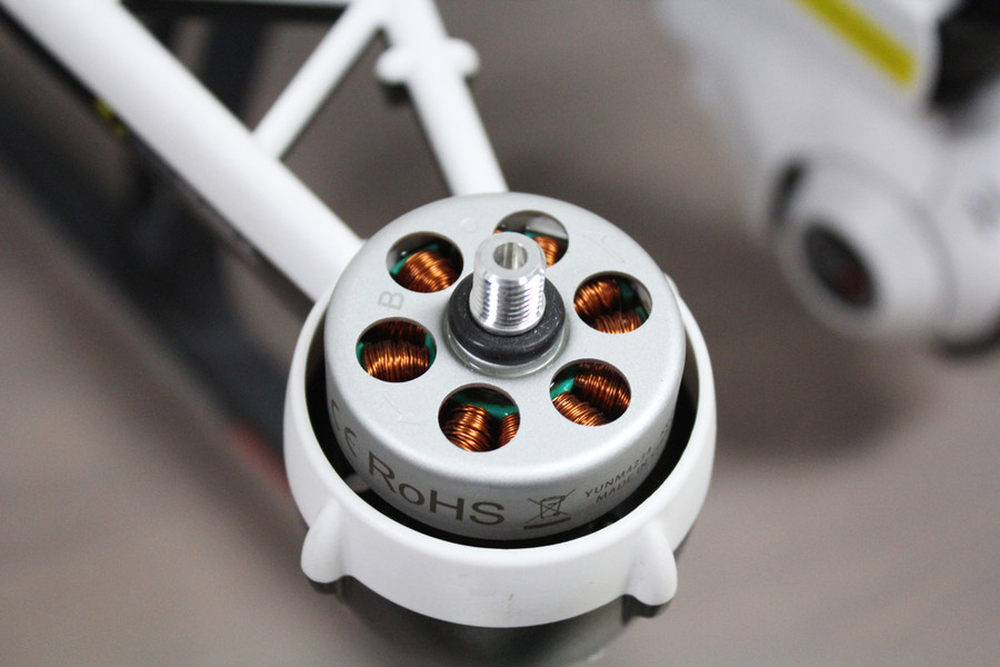

飞机的马达采用了4234 KV700的铃铛电机，搭配13寸桨和3S电池应该会有比较好的效率，铃铛电机散热效果好，但有个小缺点是比较容易进砂。
9/27

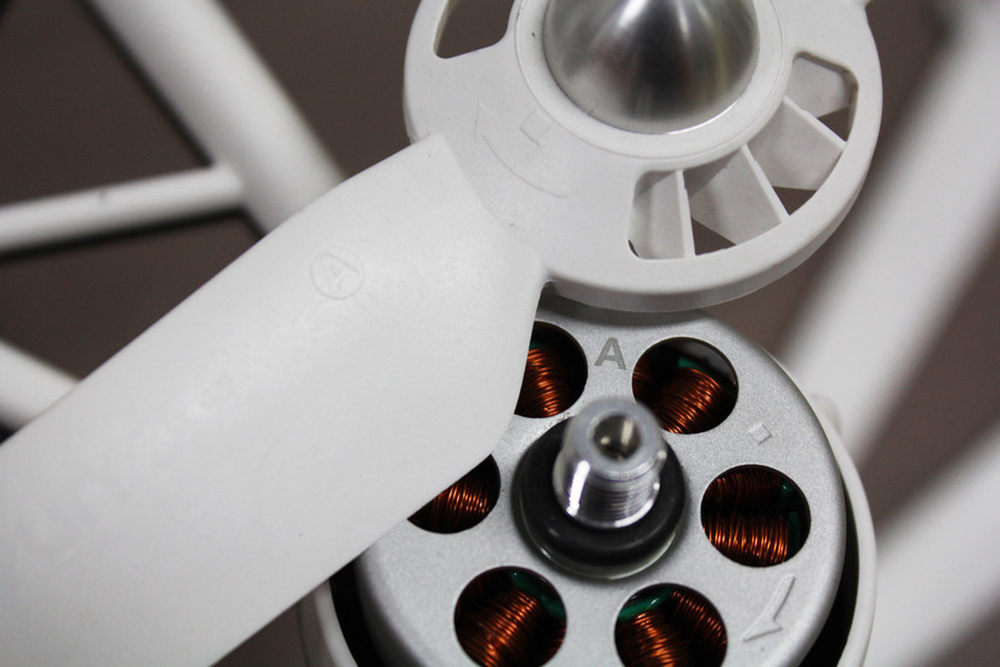

13寸自紧桨上边很清晰的标示了AB桨(A桨对A电机，B桨对B电机)，安装与拆卸方向，一目了然。
旋翼头部分有帮助电机散热的风扇组，电机转起来还可以进行自散热，很好的设计。
10/27

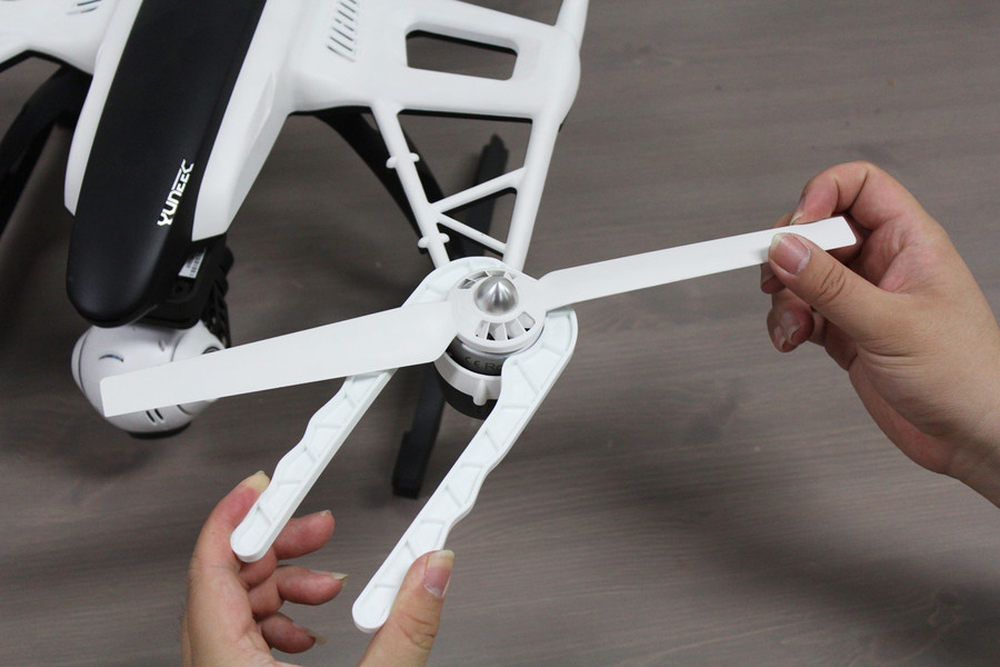

搭配专用的工具，30秒左右就可以完成飞机桨叶的拆装。
11/27
图像系统叫做CGO-02，是一套集成3轴无刷增稳云台，2K视频录制，标清图像传输于一身的独立球头。
整套图像系统与飞机的链接只有一个简单的卡扣和一组信号线，这又是一个我个人很喜欢的大厂设计。回想以往的产品，云台，相机，飞机之间的拆装需要拆卸减震球，按提示插信号线，用两种以上的螺丝刀拧好几种螺丝，没半小时别想鼓捣完。这东西，一个卡扣，一条线搞定了，实在太舒服了，简约而不简单，这是工业设计的极致。
12/27

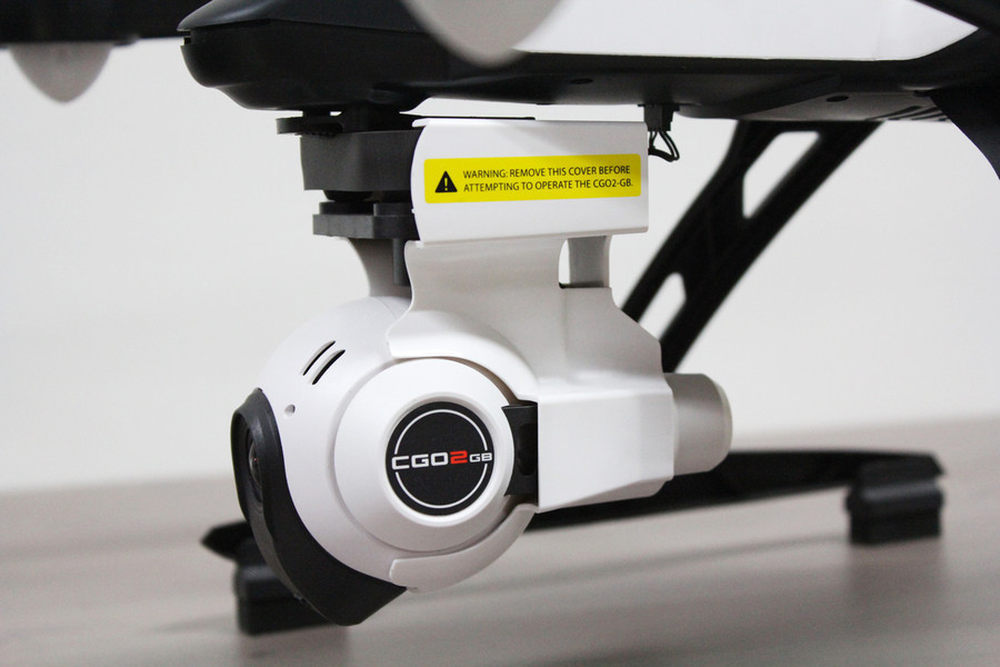

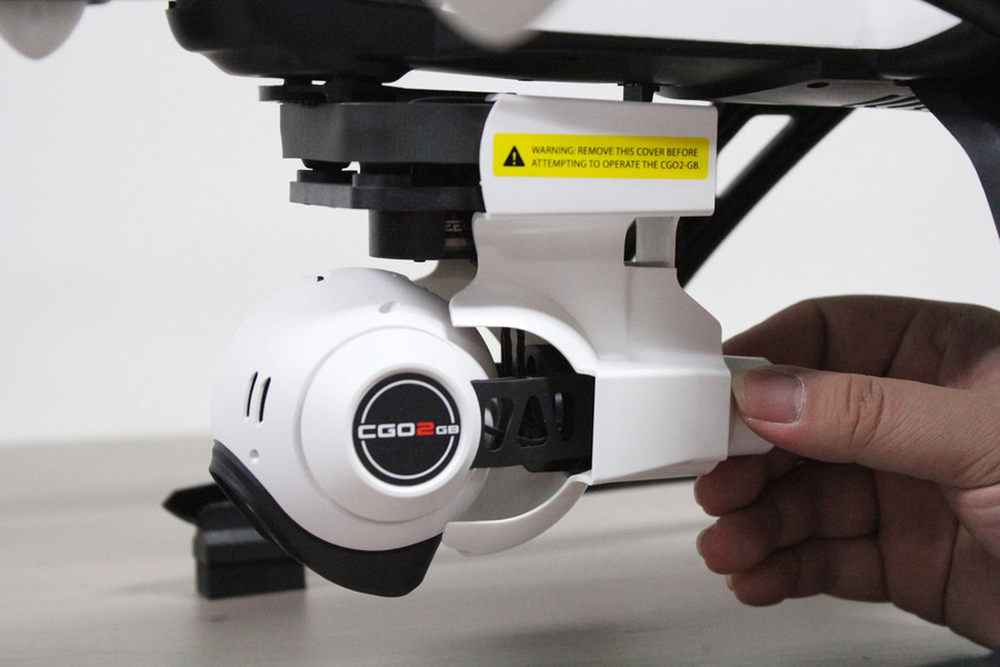

厂家还专门为云台做了一个包覆式的减震套，材质为工程塑料，又一个体现极致包装设计的细节，一般的小公司才不会为了一个云台的安全运输去开个模!
13/27

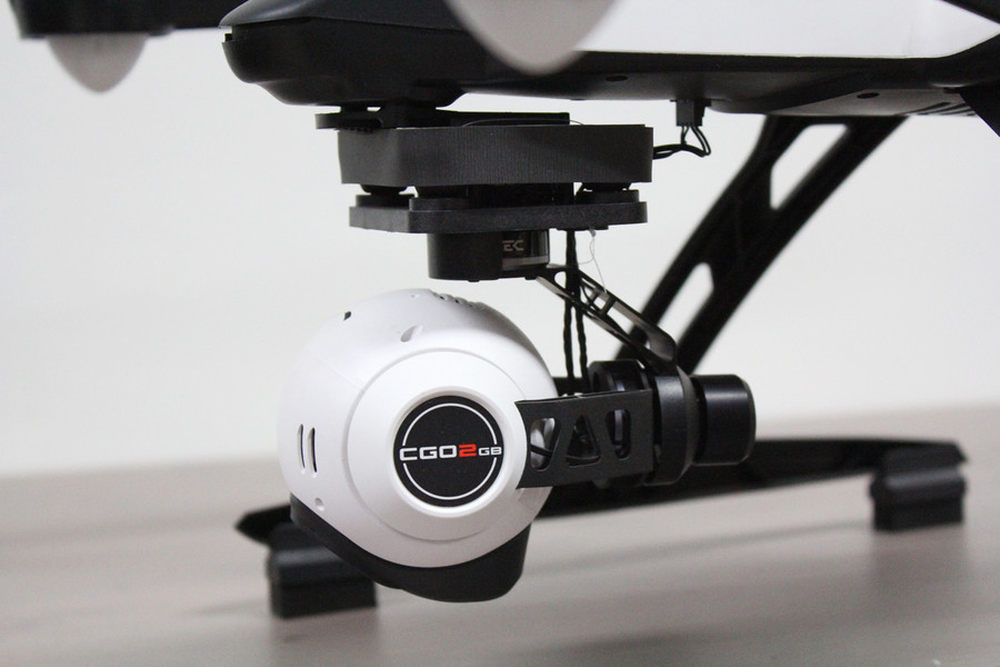

抽取一下，拆掉减震套，图像系统就可以工作了。需要运输的时候装上这个套，就不用担心云台会乱晃所造成的麻烦了。
14/27

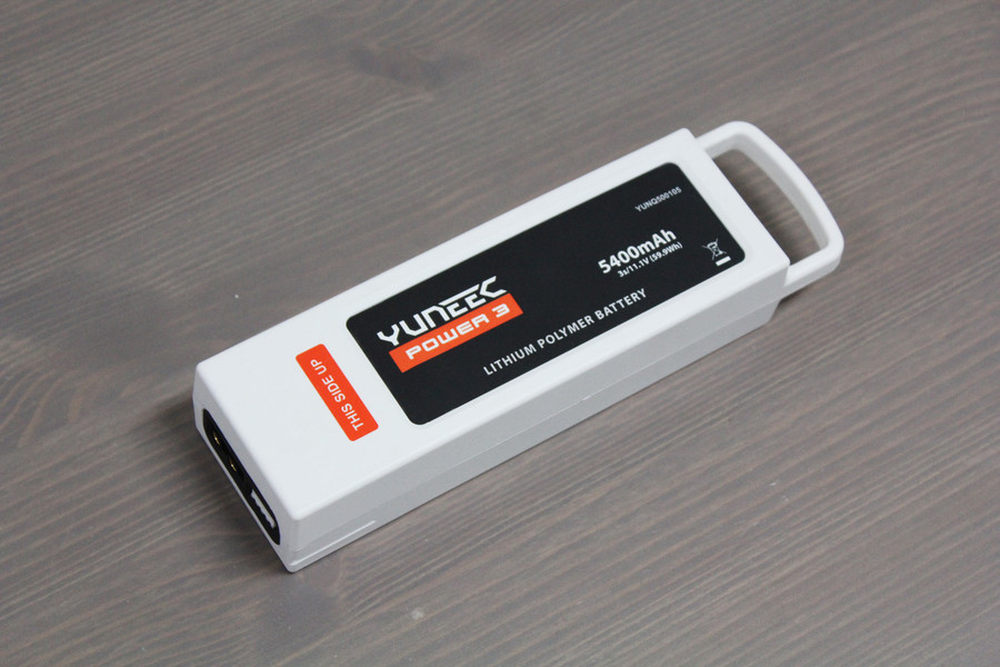

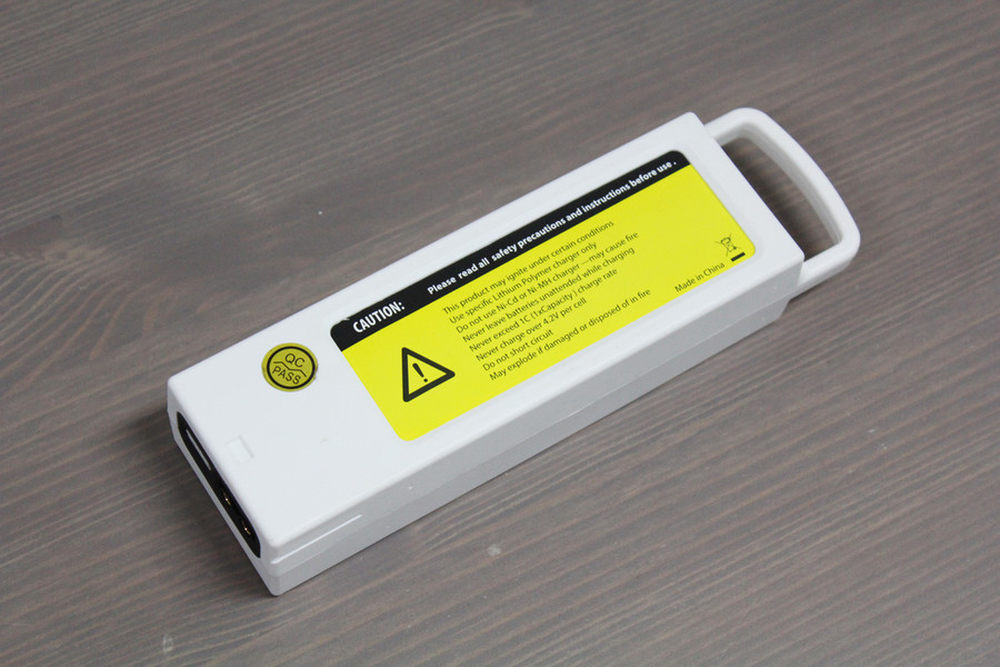

Q500的电池是一块3S 5400mah的锂电池，简单的提手式设计，让人感觉这是个电动自行车的电池，容量为59.9Wh，刚好符合带上民航飞机的标准。
15/27

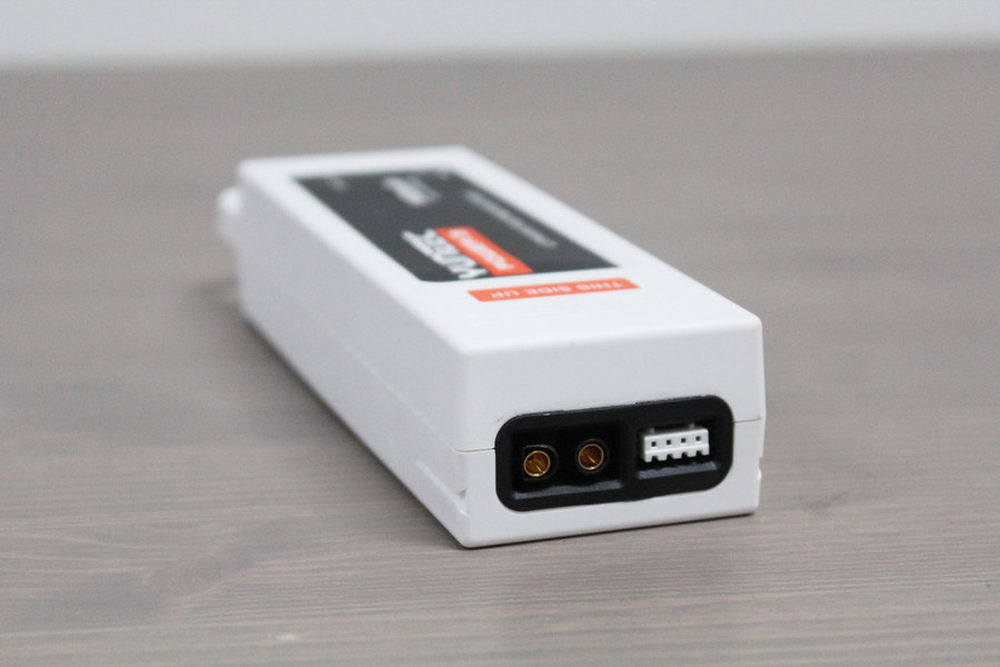

简单的正负极香蕉头，和3S平衡头。
16/27
yuneec并没有采用时下消费级多轴比较流行的“智能电池”，只是在一块3S电池外边做了个便携包覆壳，不知道是为了节约成本，还是为减轻重量。个人认为这样的设计比较中规中矩。智能电池嘛还是存在一定争议。
17/27

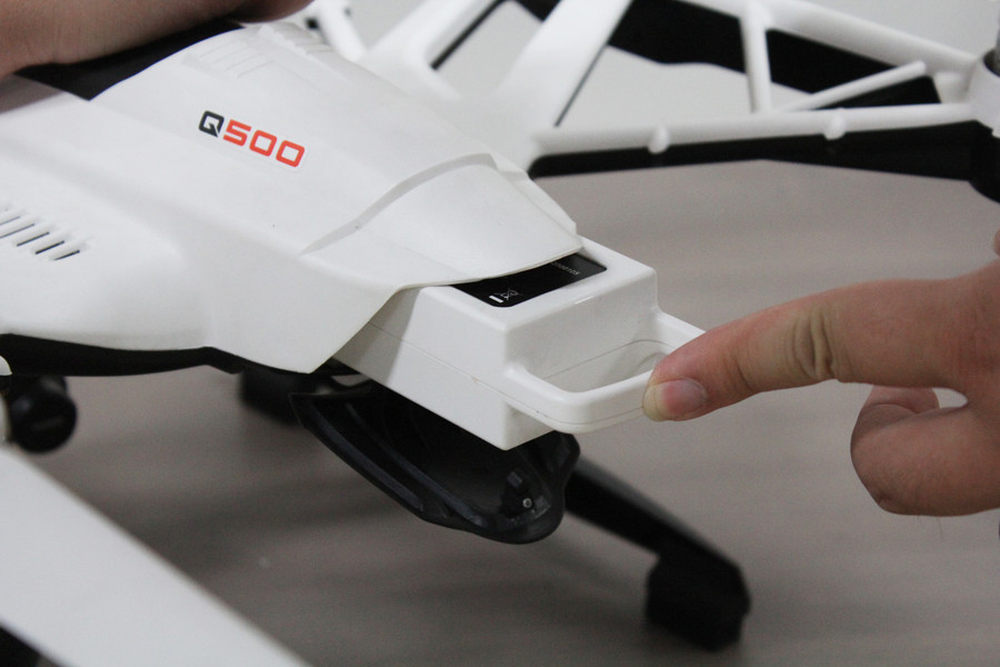

电池插进机身，盖上盖子，就安装好了。机身下边采用了一个机械式开关，简单直接。
18/27

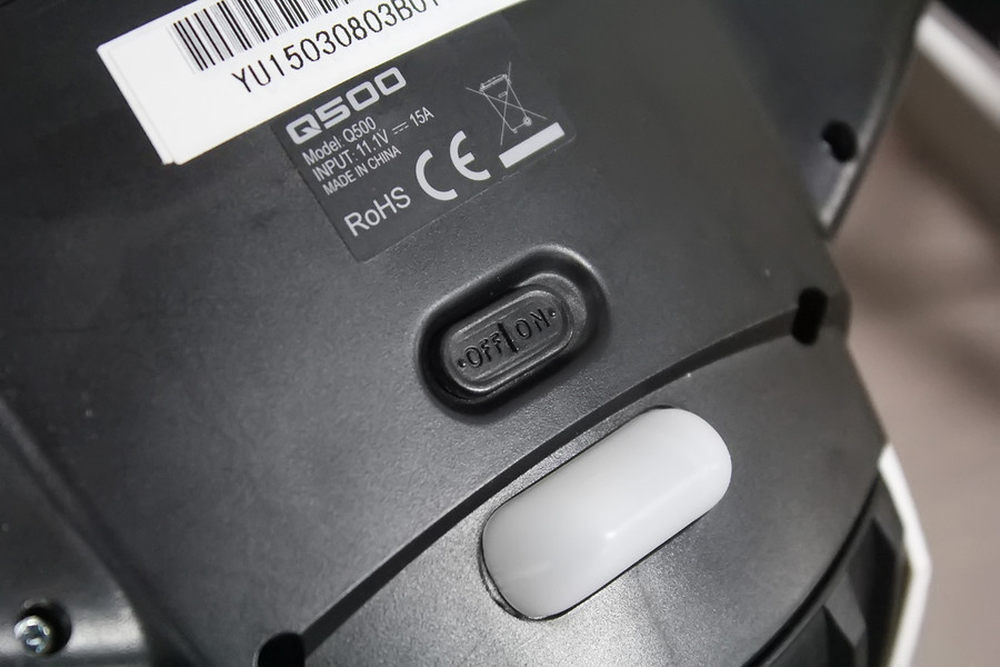

机身下边采用了一个机械式开关，简单直接。
19/27

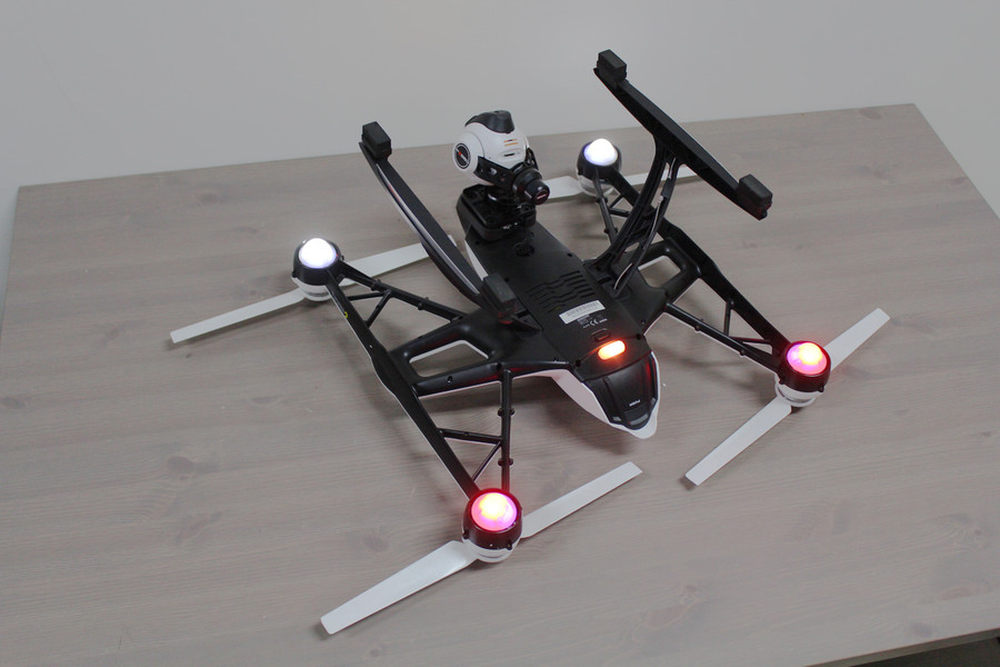

开关打开，飞机通电，指示灯就亮起来了，灯光比较亮，日间明显可见。
四个马达下边也有对应的指示灯。
20/27
Q500的机身结构类似于网状，整体采用H型机架并穿插支撑条，相比于同尺寸的传统X或H型机架，更利于消除共振和内应力。
21/27

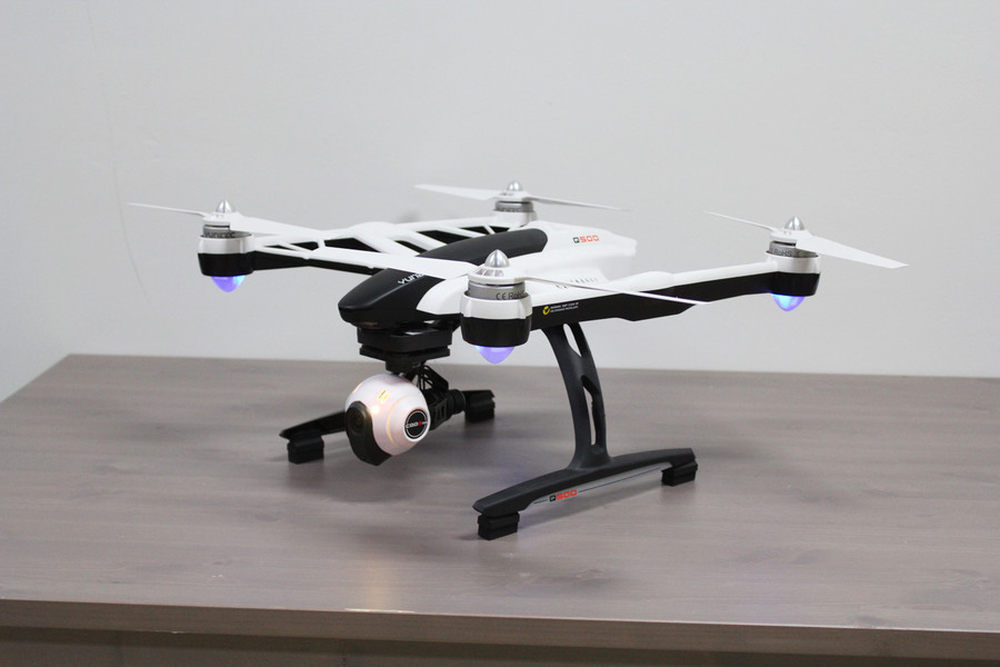

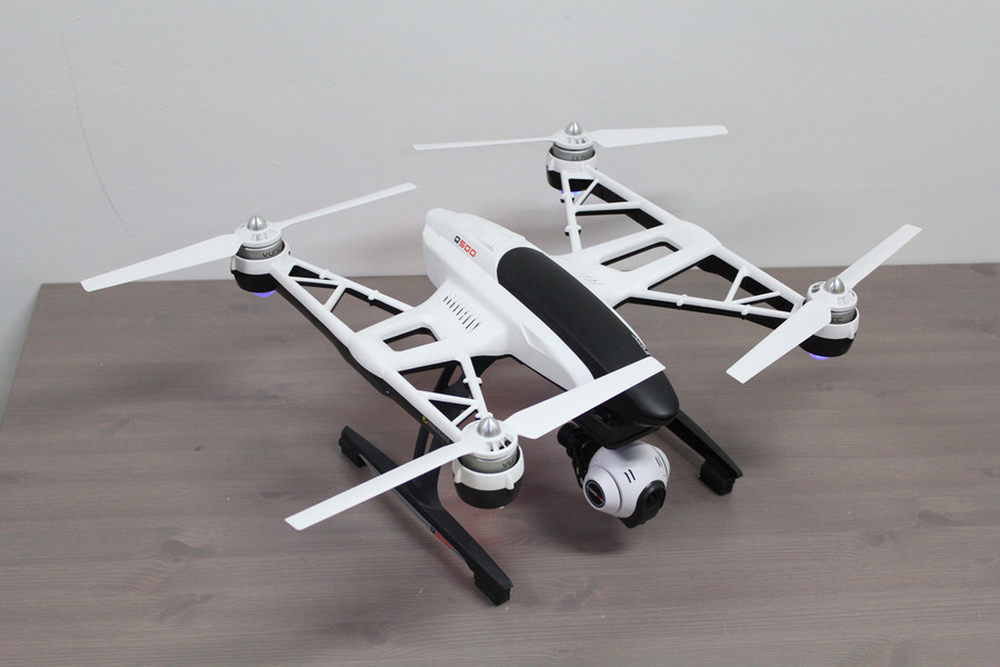

飞机的部分就算准备完成了，独特的造型跟一般的多轴飞行器有很大区别。 有点像机械战警里的ED209.
22/27

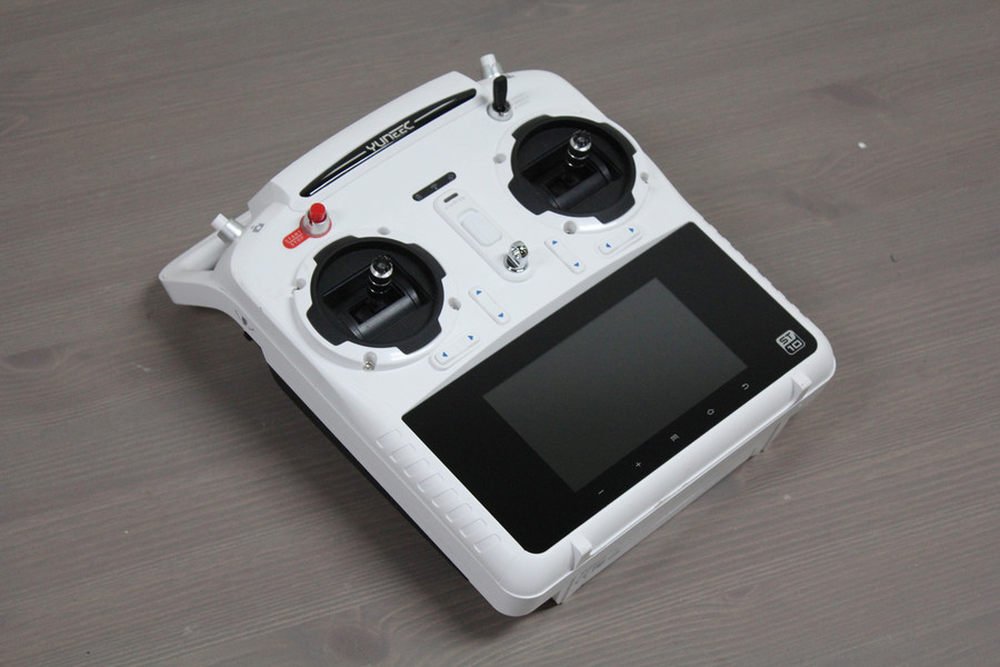

Q500的地面端是一体化地面站ST10，一款10通道的2.4GHz遥控器，内置安卓内核的独立触屏操作系统，可接收高清图像信号，实现第一人称主视角(FPV)操作。内置GPS模块和TF卡读取功能，屏幕为多点触控的5寸屏。两个摇杆均为自动归中。可以设置4种不同的操作方式(mode1~mode4).
23/27

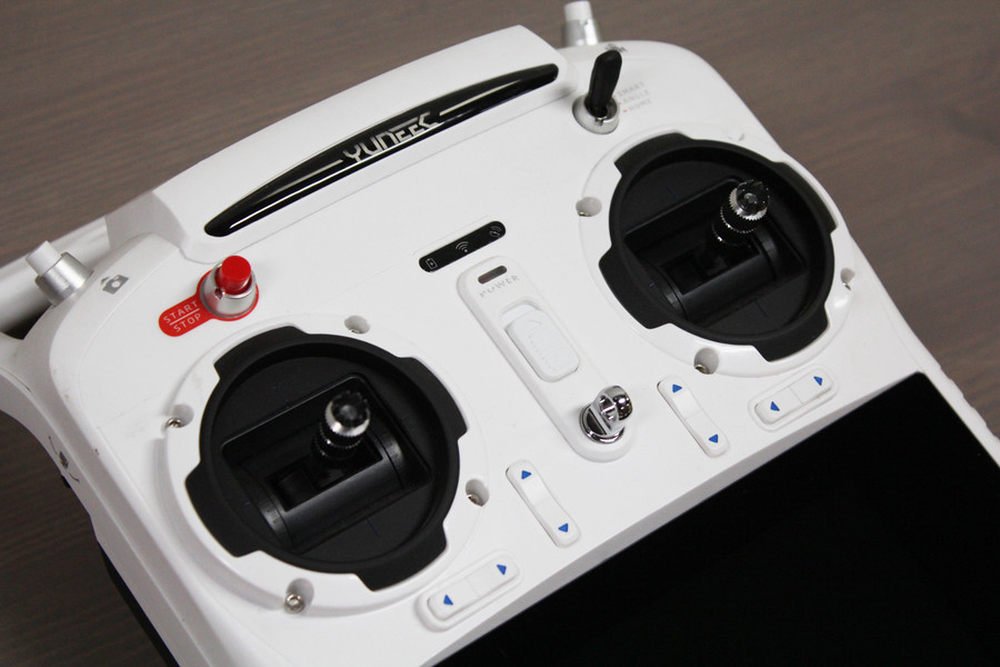

一个三段开关用来切换飞行模式。两个摇杆分别对应4个微调。
24/27

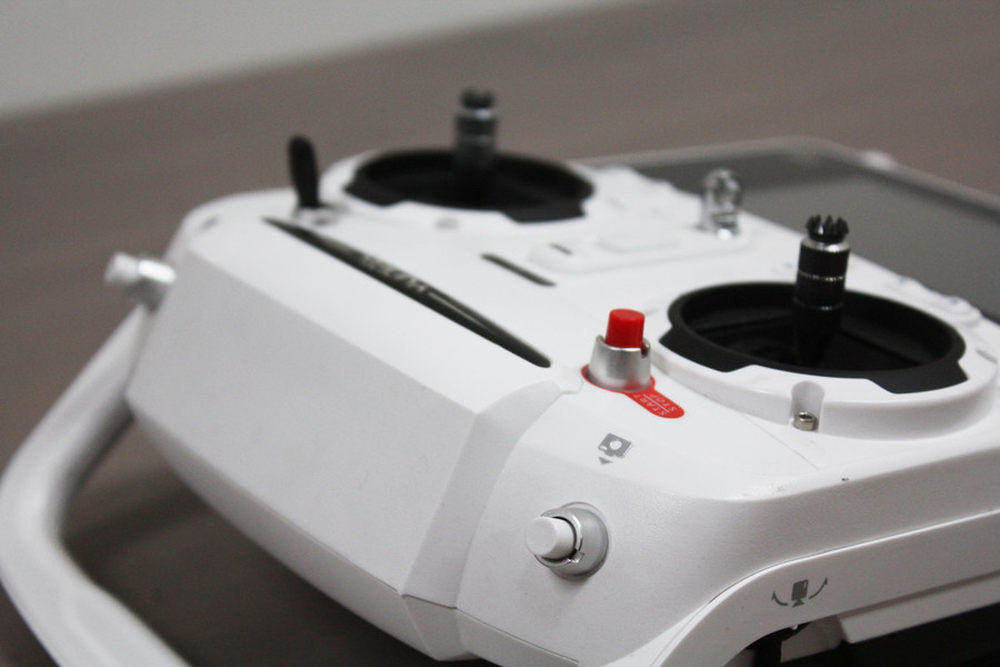

按压式开关分别为，拍照快门，录像开关，红色的马达启动/停止开关。
25/27

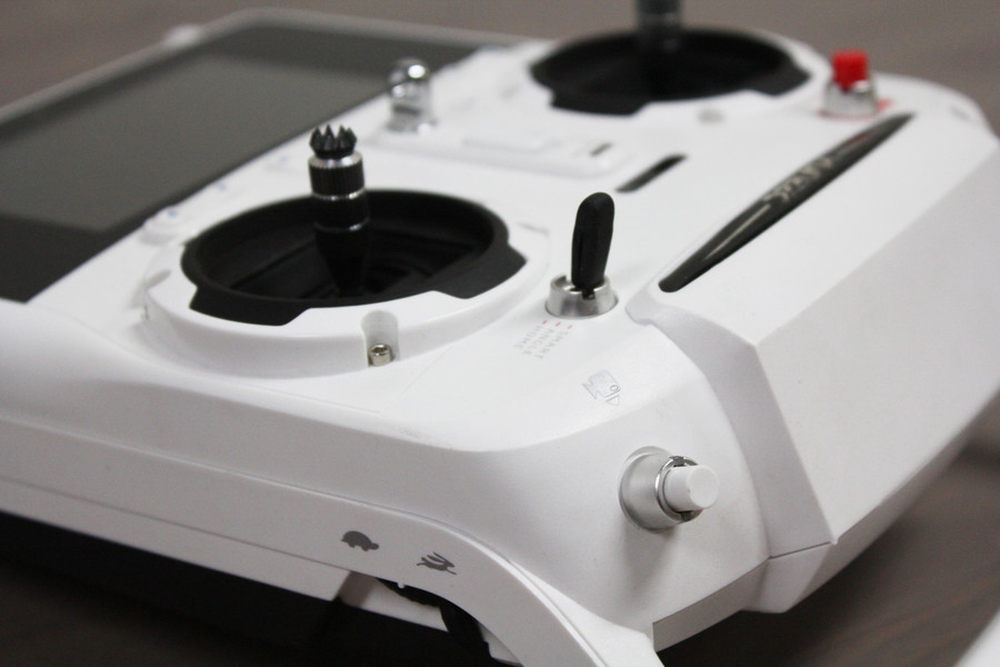

两端有2个拨轮式开关，阻尼感觉很舒服，一个控制云台的俯仰角度。另一个控制飞机的飞行速度，乌龟和兔子的图标给人感觉很通俗易懂，不过那个兔子画的有点像蝗虫。
26/27

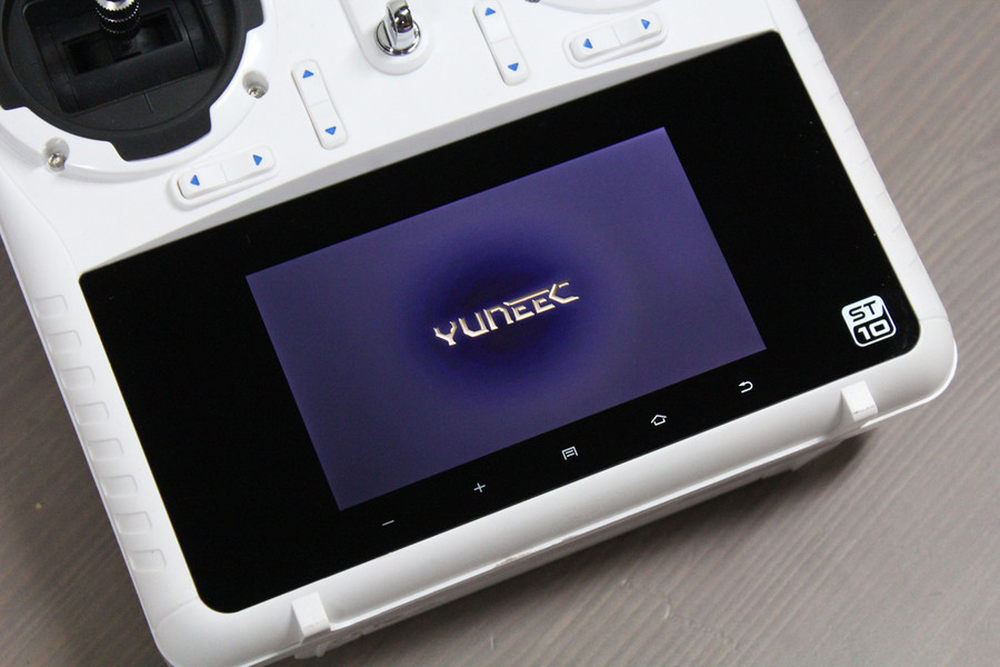

安卓结构的地面站系统，定制的开机界面。默认的系统是英文的，打开之后可以在系统设置里把语言调成中文，就OK了。
27/27

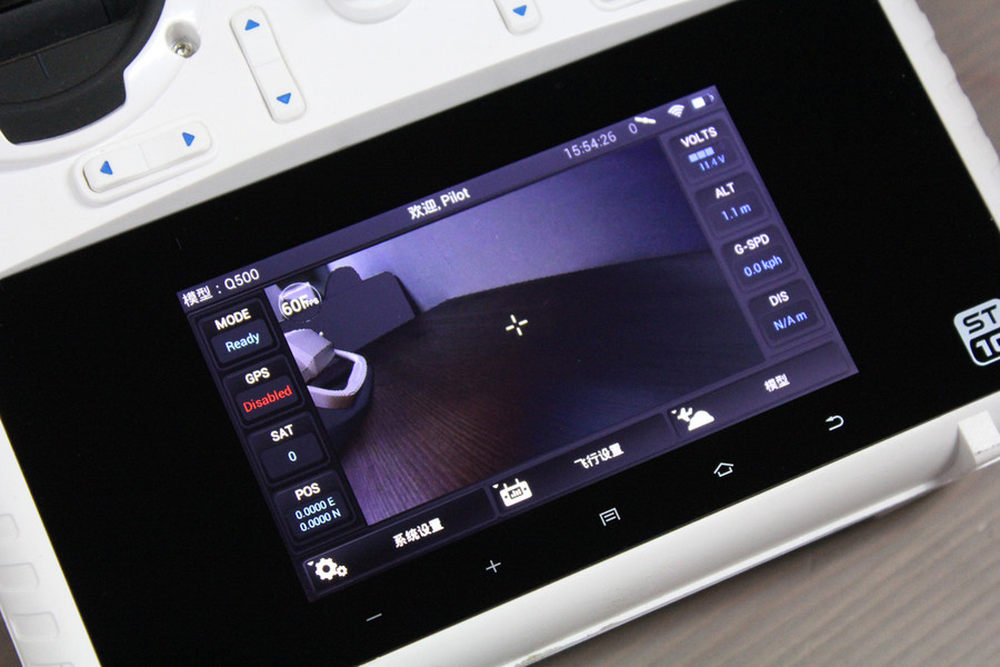

界面中间是飞机上图像的实时显示，两边的OSD信息可以看到GPS状态，地面端和天空段的搜星数量，GPS坐标，飞机上的电量，高度，航速，和距离等等。
