水冷组装机是DIY中的精髓，台式电脑中的顶级玩法，一台经过高手的精心改造之后的水冷主机，不仅性能出色、运行温度低、噪音小，还有赏心悦目的造型和酷炫灯光。这次为大家带来的便是国内资深MOD玩家，CTSMOD创始人中华黄鹤的最新力作——联力PC-O6S全水冷版。

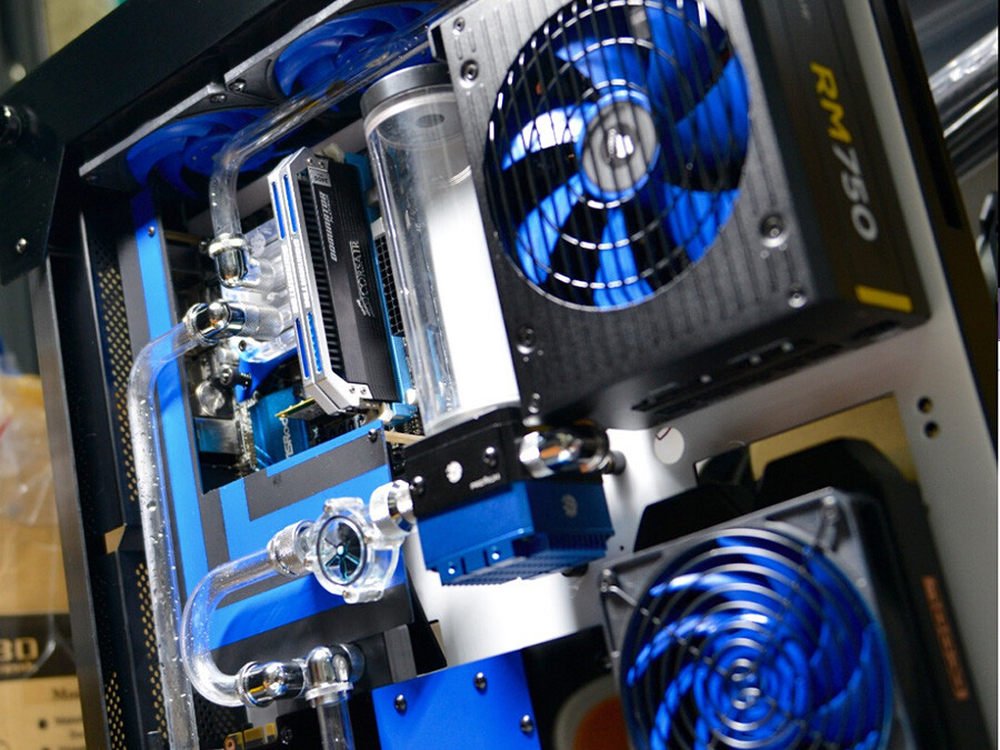

这台以联力PC-O6S机箱为基础的全硬管水冷式改造主机，由Core i7处理器、ITX主板和NV GTX980Ti显卡组成，搭配固态硬盘和双通道内存，达成了极为强劲的性能。在全水冷式散热的镇压之下，CPU满载不超过40°C，显卡温度也仅有45°C，而同样配件组成的风冷式散热机体，CPU和显卡的温度至少要达到80°C。得益于作者出色的工艺，使这台主机兼顾美观与性能。
2/25
联力PC-O6S机箱开创了橱窗式机箱的新潮，而此类将所有硬件全部置于同一水平面上的安装方式逐渐赢得众多高端玩家的好评，那么橱窗与全硬管水冷相结合能获得什么样的视觉效果呢？我们往下看。
3/25

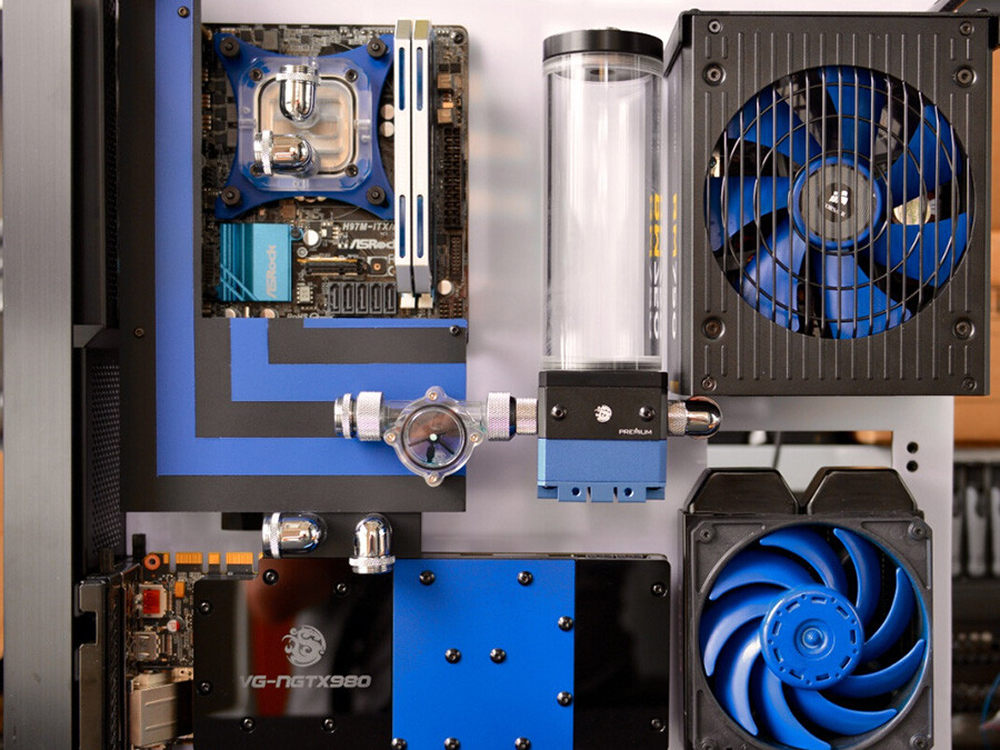

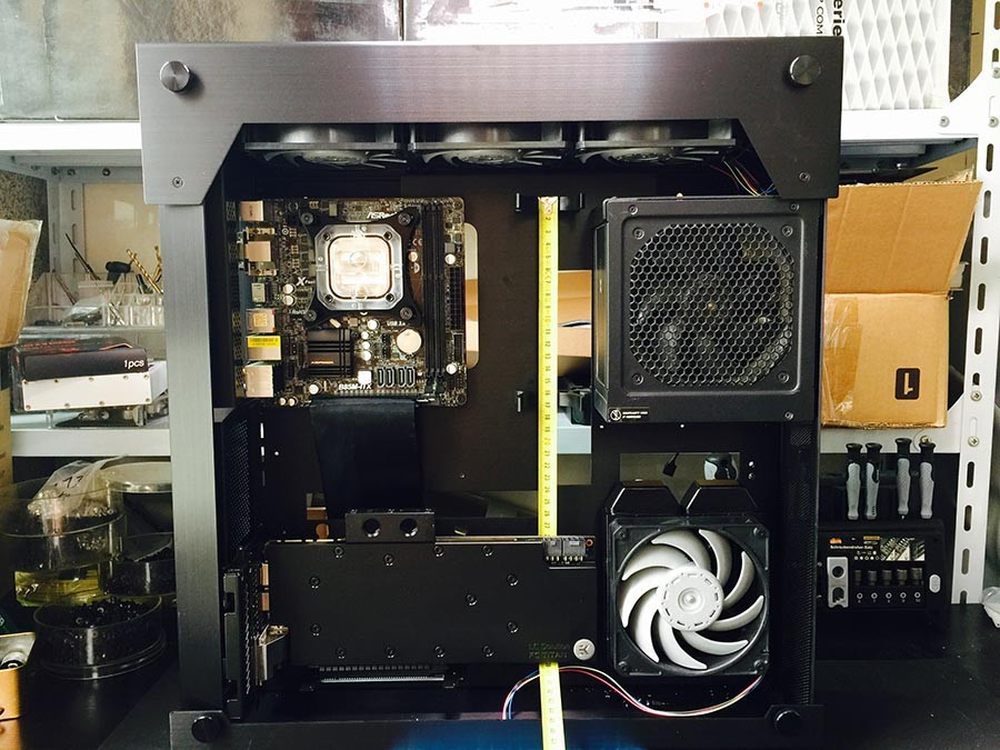

首先通过装机实战的方式测试硬件兼容性，以及确定水冷系统方案。
4/25

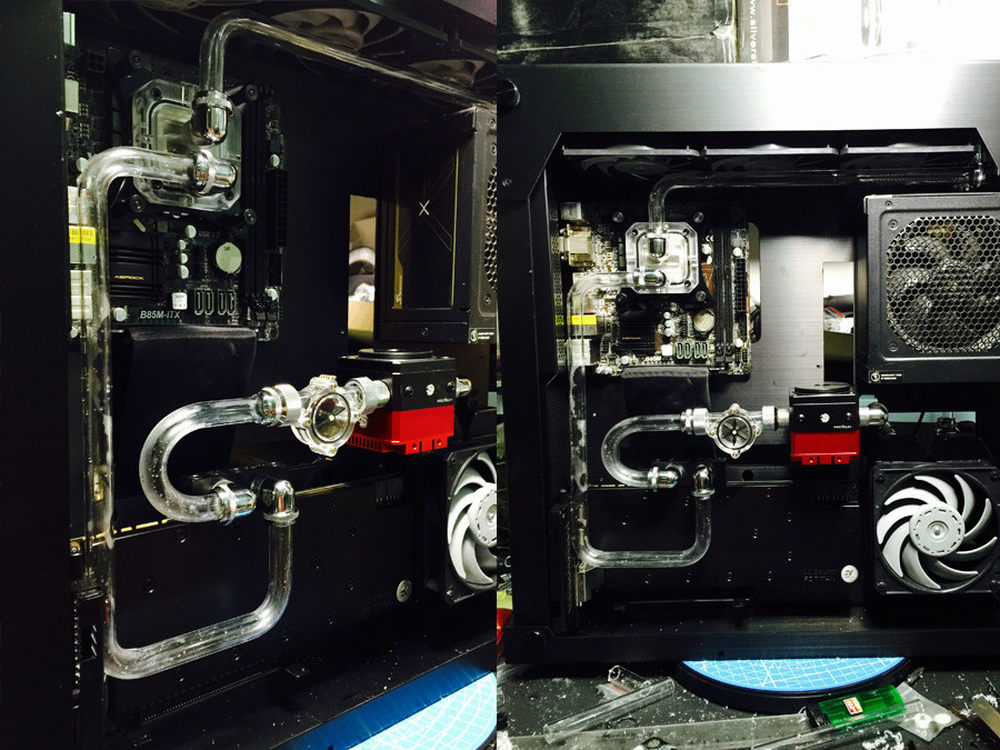

如今水管也玩起了背部走线，为了保证机箱正面整洁美观，减少走管复杂度，12冷排的水路从机箱背部走。
背部依旧采用硬管，并在120冷排处配置了一个放水阀，方便日常维护，小细节却能解决维护的大问题，如果水路中没有放水阀维护放水将是一个最头疼的问题，一旦操作不当可能会发生损坏硬件的问题。
5/25

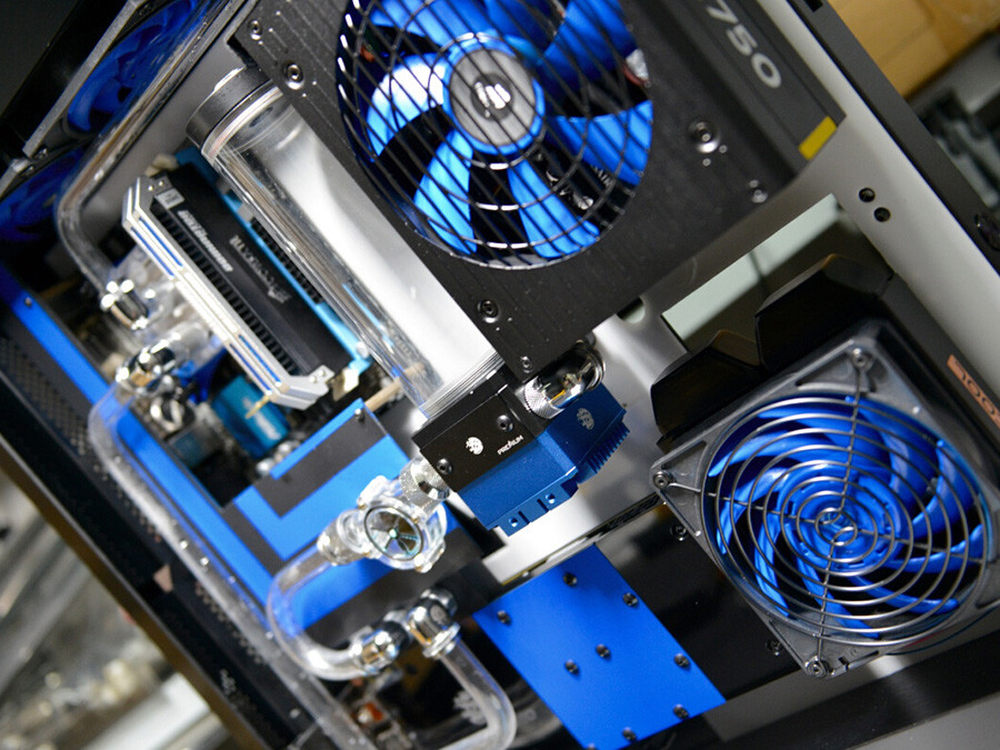

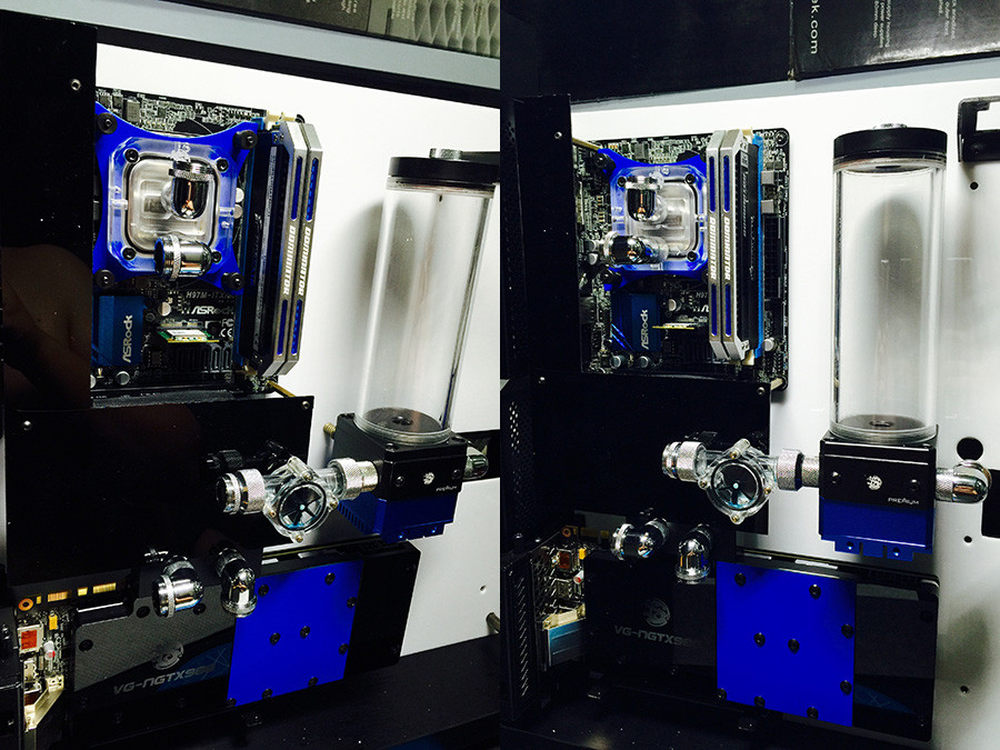

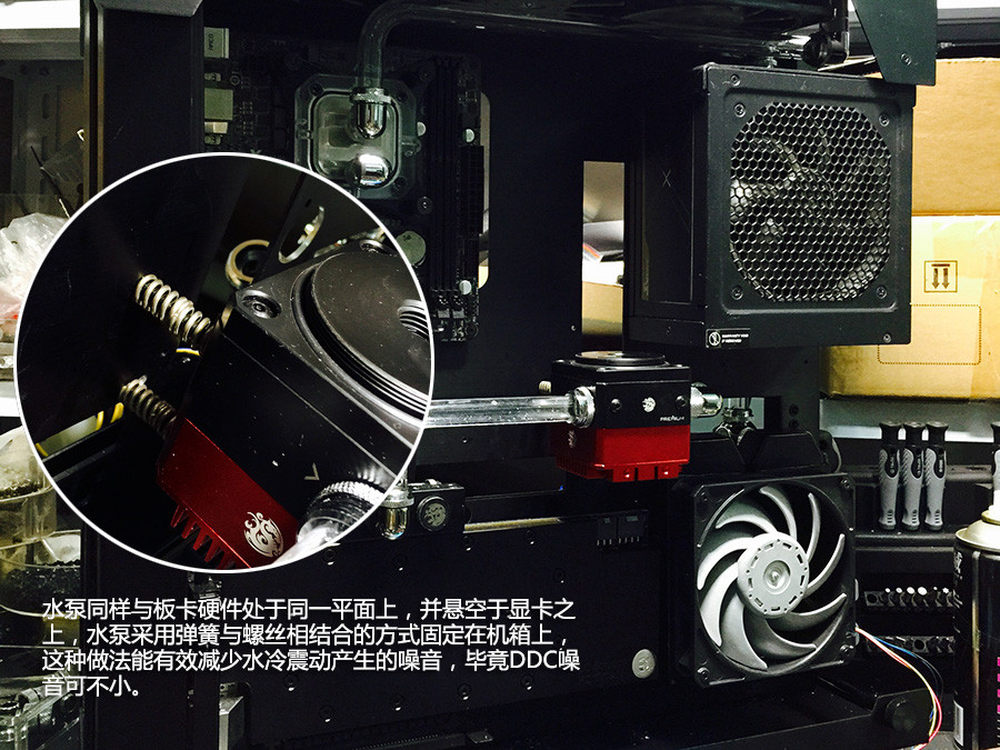

水泵同样与板卡硬件处于同一平面上，并悬空于显卡之上，水泵采用弹簧与螺丝相结合的方式固定在机箱上，这种做法能有效减少水冷震动产生的噪音，毕竟DDC噪音可不小。
6/25

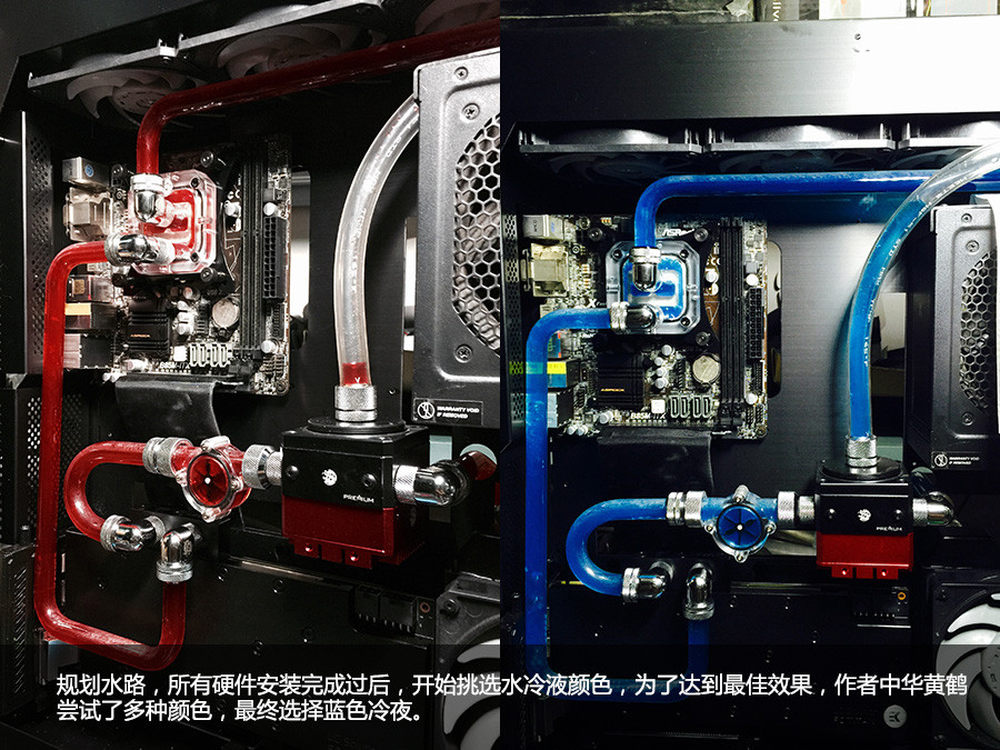

规划水路，所有硬件安装完成过后，开始挑选水冷液颜色，为了达到最佳效果，作者中华黄鹤尝试了多种颜色，最终选择蓝色冷夜。
7/25

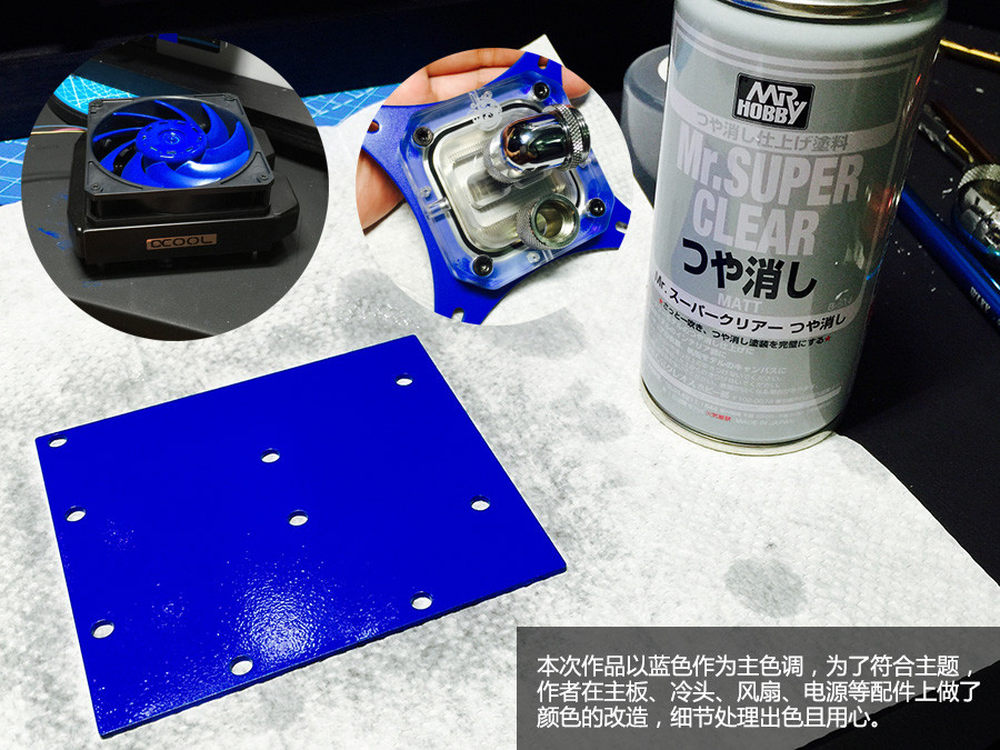

本次作品以蓝色作为主色调，为了符合主题，作者在主板、冷头、风扇、电源等配件上做了颜色的改造，细节处理出色且用心。
8/25
使用白色亚克力制作反光板，使机箱内部灯光更柔和均匀，拒绝刺眼的光污染。
9/25
制作完成反光板以及主板顶部SSD支架。
10/25
整体效果，主板上方的SSD支架还上了色
11/25
整体效果
12/25
将水冷管子转回去，并安装120冷排风扇散热框。
13/25

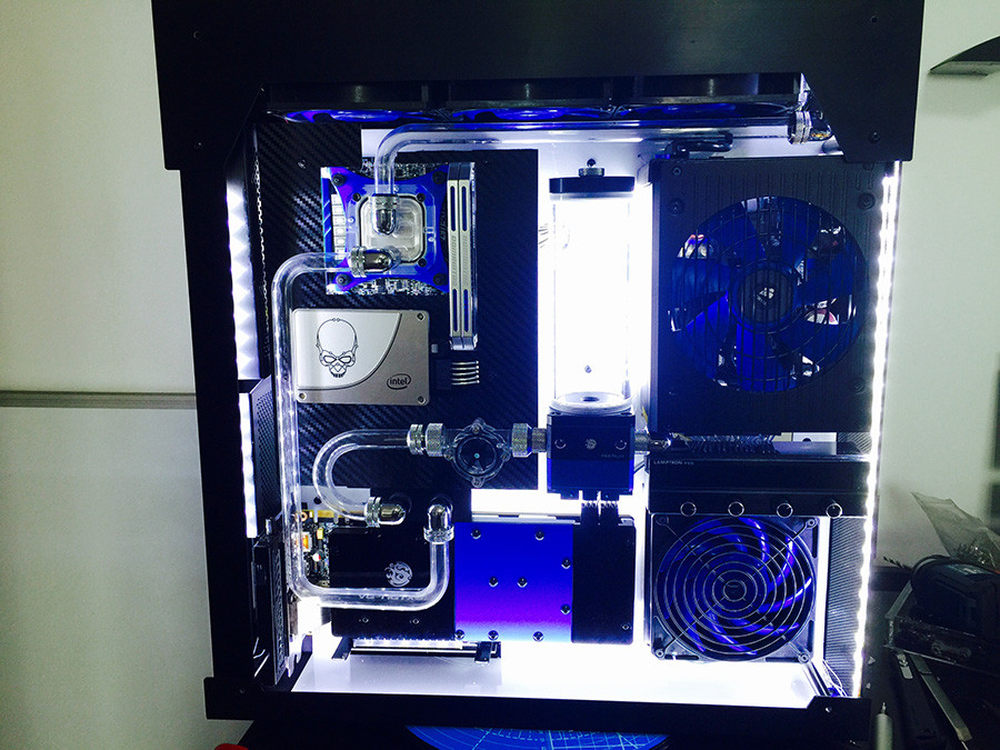

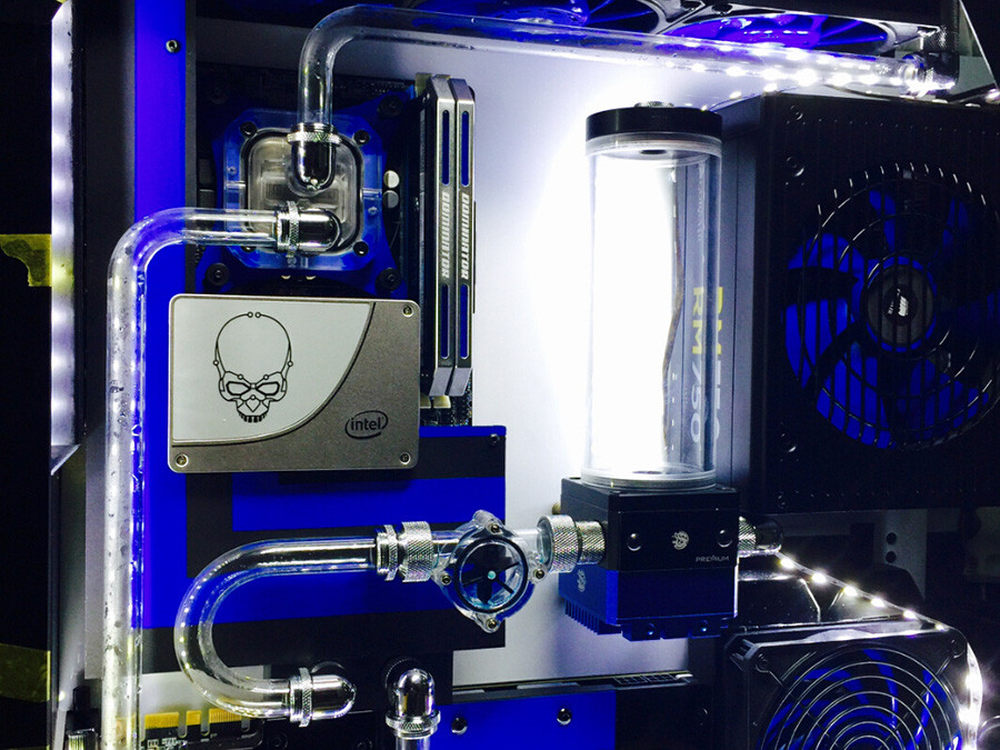

整体效果一览
14/25
安装SSD
15/25

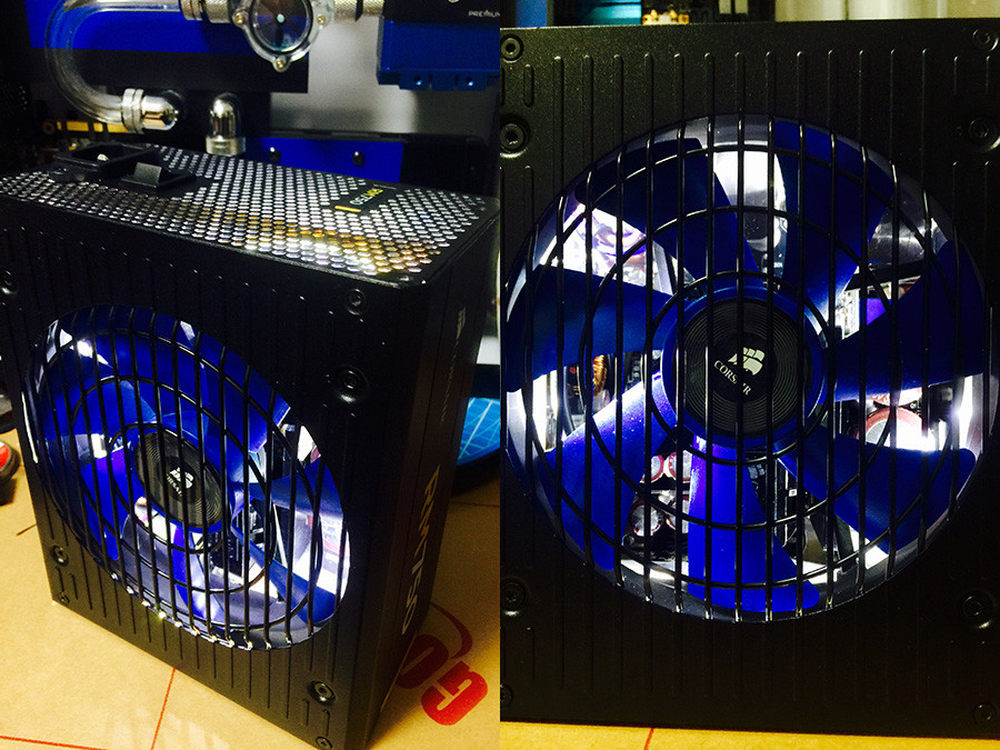

作者似乎对于灯光不满意，继续改造灯光，甚至在电源内部也加上了灯条。
16/25

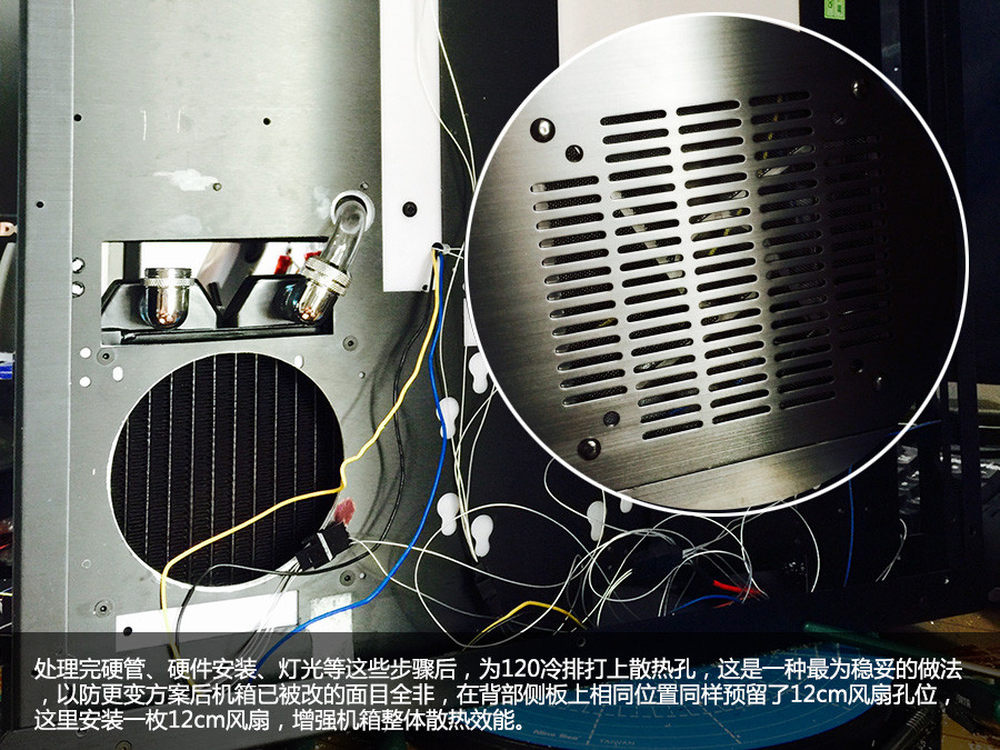

处理完硬管、硬件安装、灯光等这些步骤后，为120冷排打上散热孔，这是一种最为稳妥的做法，以防更变方案后机箱已被改的面目全非，在背部侧板上相同位置同样预留了12cm风扇孔位，这里安装一枚12cm风扇，增强机箱整体散热效能。
17/25

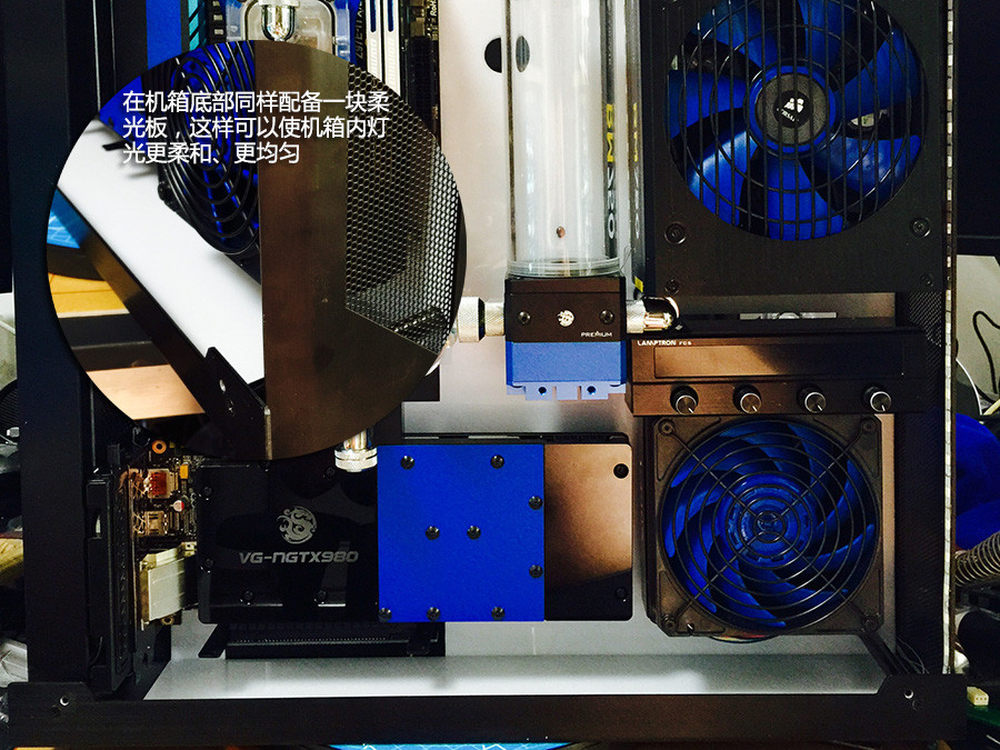

在机箱底部同样配备一块柔光板，这样可以使机箱内灯光更柔和、更均匀。
18/25

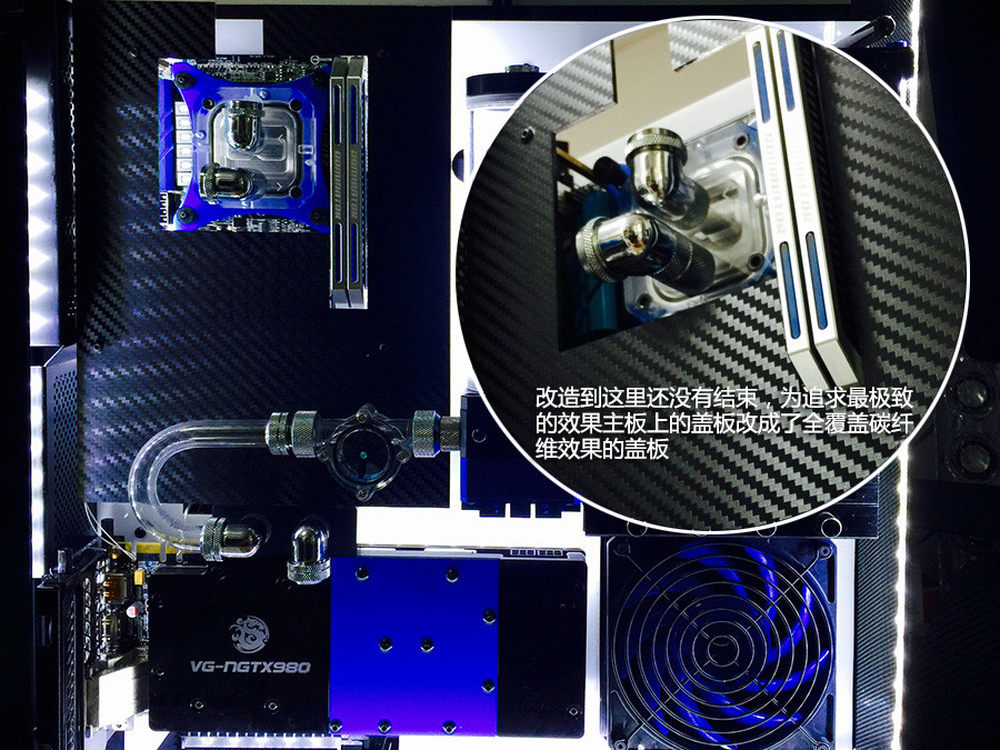

别以为到这里改造就结束了，为追求最极致的效果主板上的盖板改成了全覆盖碳纤维效果的盖板
19/25

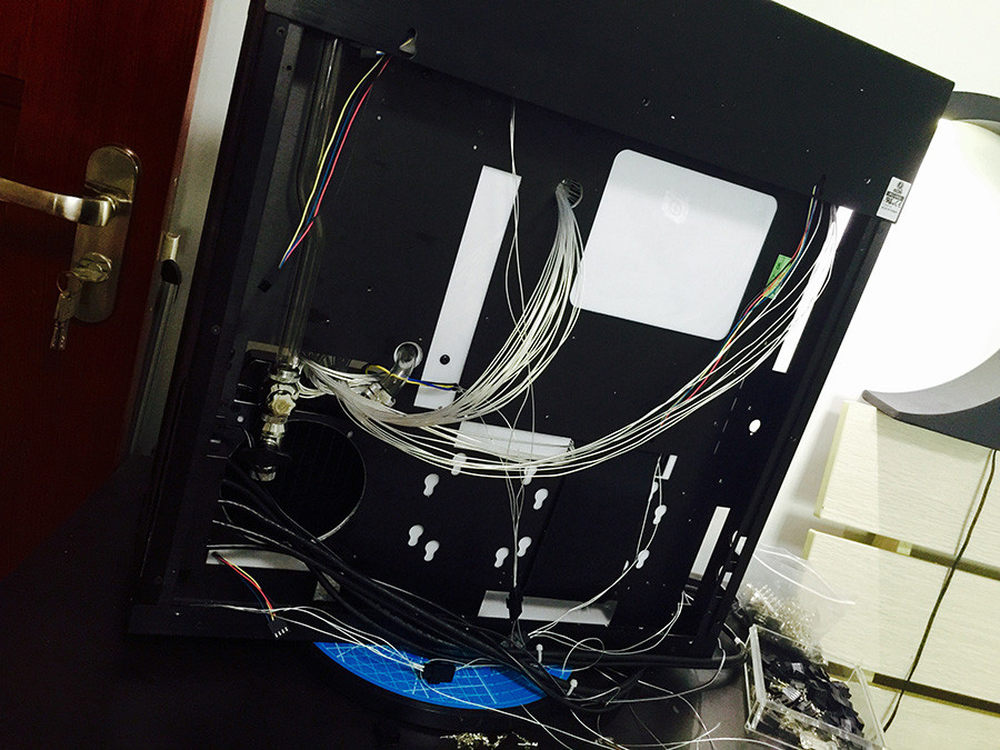

最后是理线，这可是大工程，为了追求细节上的极致，线材采用后穿式，也就是部分线材镶嵌在面板上。
20/25

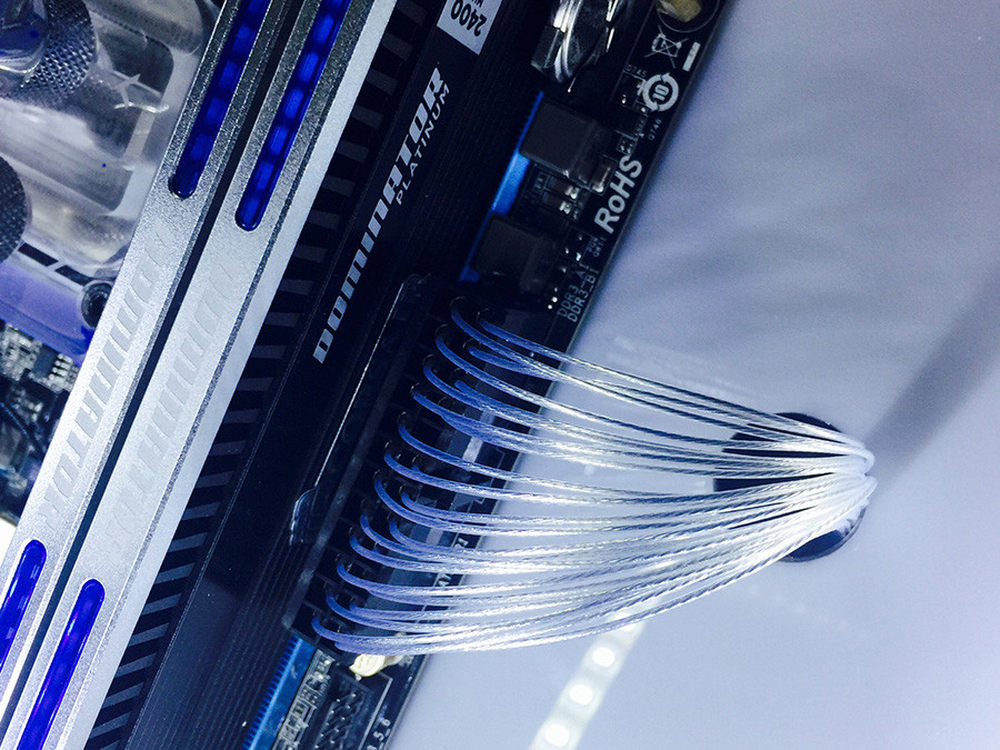

主板24pin线材特写
21/25
SSD电源线材特写
22/25
到此为止这个改造算是完成了，整个改造陆陆续续不停的修改终成完美。
23/25

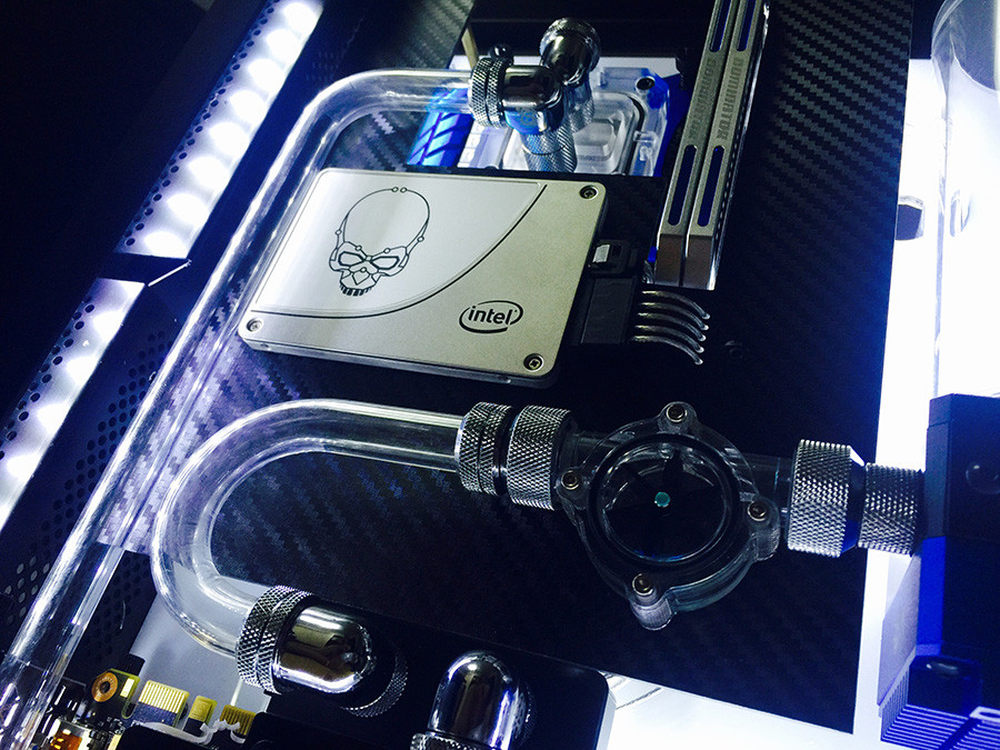

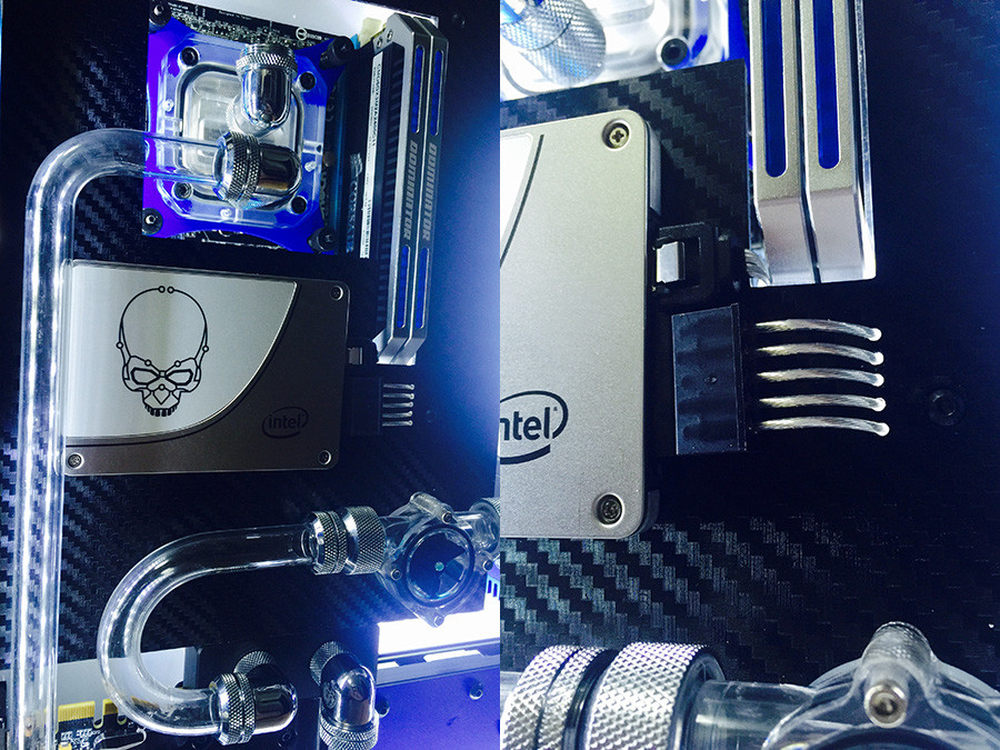

SSD特写
24/25

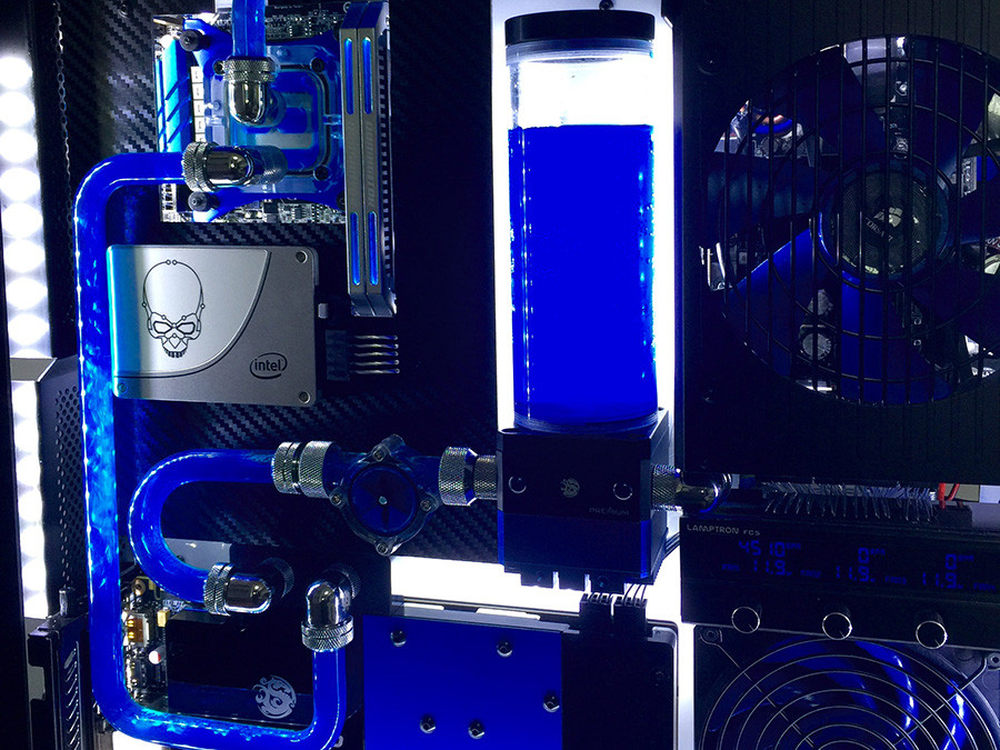

整体特写
25/25

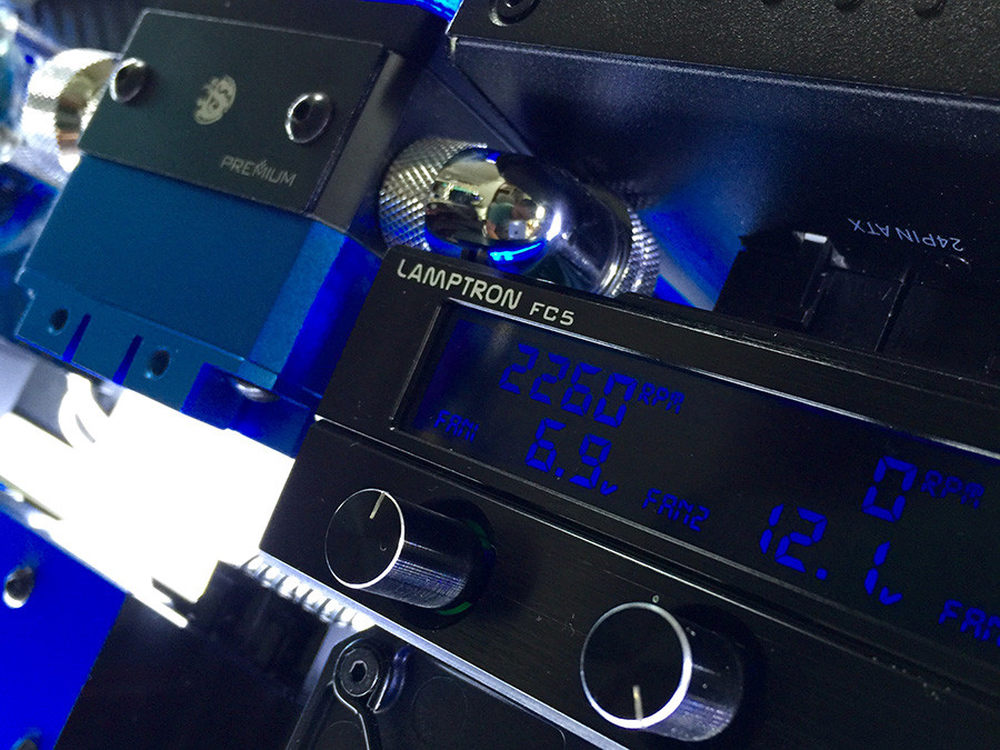

在电源下方配备一个4路风扇调速器。
就这样，一台个性化的硬管式水冷PC打造完毕，实际安装所花费的心血远要比文章中描述的复杂，而MOD的乐趣也正在于此，亲手完成一台杰作的成就感无法言喻。当然，并非人人都能有这样的条件完成一台水冷主机的改造，受限于资金、时间、精力、经验等各种因素，水冷MOD仍然是极少数人的兴趣爱好。不过，这次的PC-06S主机制作者中华黄鹤是可以为用户提供定制服务的，并且欢迎同道中人一同探讨技术问题，有兴趣可以通过新浪微博与作者本人联系。
