细节一探究竟 华硕ZX 50J游戏本s拆解
1/23
随着近两年国内游戏本的火爆，无论是国内厂商还是国际厂商均开始注重游戏本市场。华硕在去年推出FX 50J系列游戏本机型后取得不错的成绩，今年继而推出ZX 50J系列机型，该系列机型采用15英寸的机身设计，同时机身内部还采用了FX 50J中出现的玛雅纹理设计，整体设计风格更加年轻化。作为华硕的年度主流游戏本，ZX 50J内部做工到底如何？今天继续给大家带来完整的拆机图赏。
本次拆机的ZX 50J具体配置为：Intel Core i7-4720HQ四核处理器、4GB内存、1TB机械硬盘、2GB DDR3显存的GTX 950M独显，15.6英寸1920×1080分辨率的屏幕，出厂预装Windows 8.1操作系统。
2/23

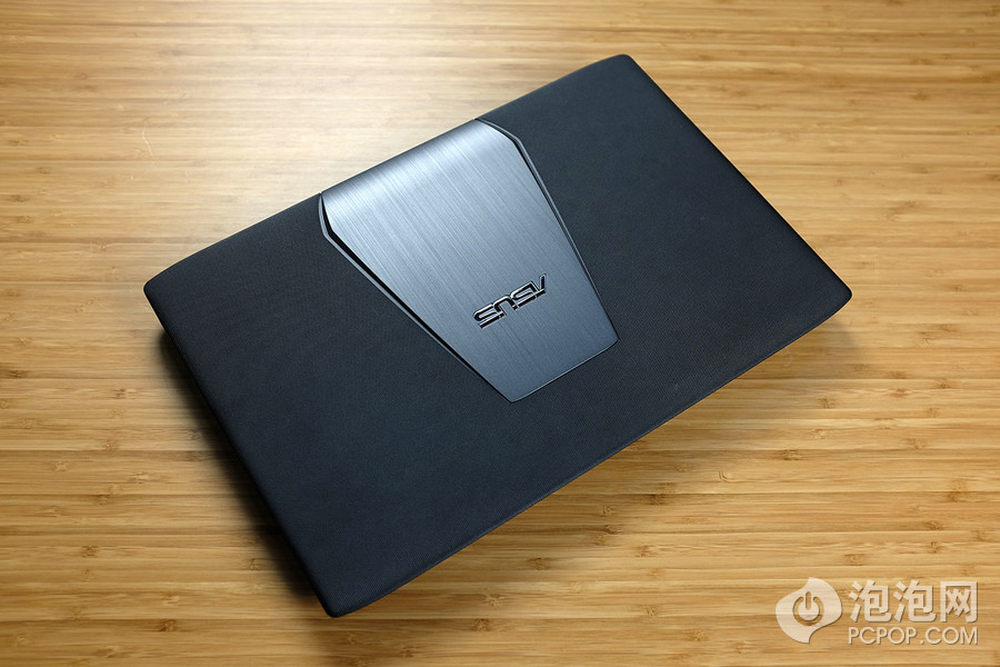

该机采用15英寸机身，同时机身内部还采用了FX 50J中出现的玛雅纹理设计，机身外壳均以黑色为主色调，同时中间梯形区域拥有银色拉丝工艺效果，上面印有华硕的logo，整体设计风格更加年轻化。
3/23

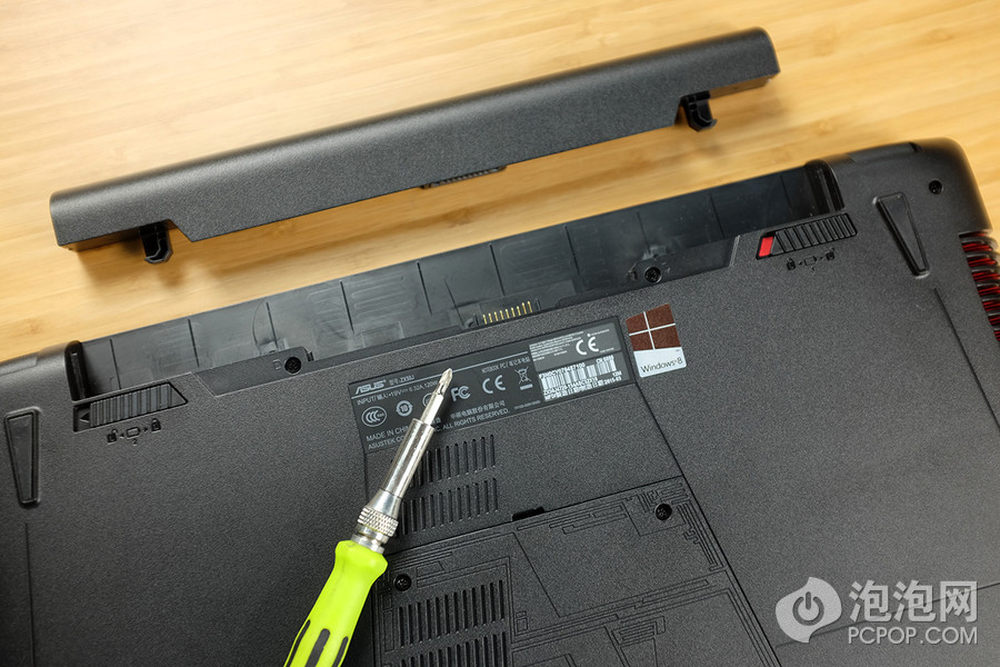

这款机型采用了可换电池设计，为了安全起见，拆机前我们需要把锂电池先拿掉，滑开电池槽左下的锁定开关就能轻松实现。
4/23

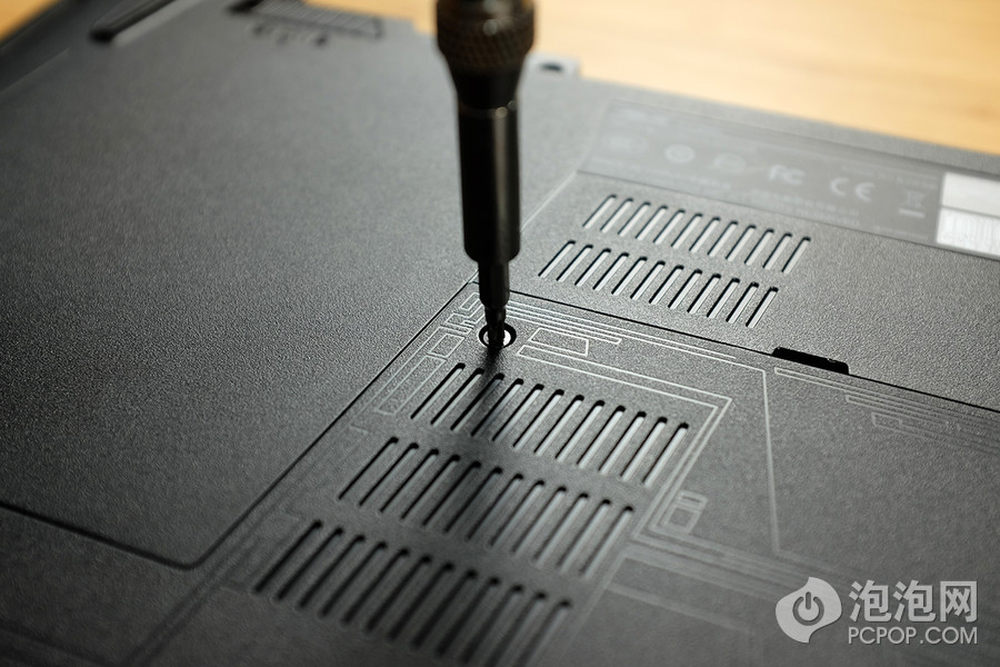

机身底部硬盘、内存区域采用了快拆设计，这里我们需要先将快拆板拿掉，卸下两颗十字螺丝即可。
5/23

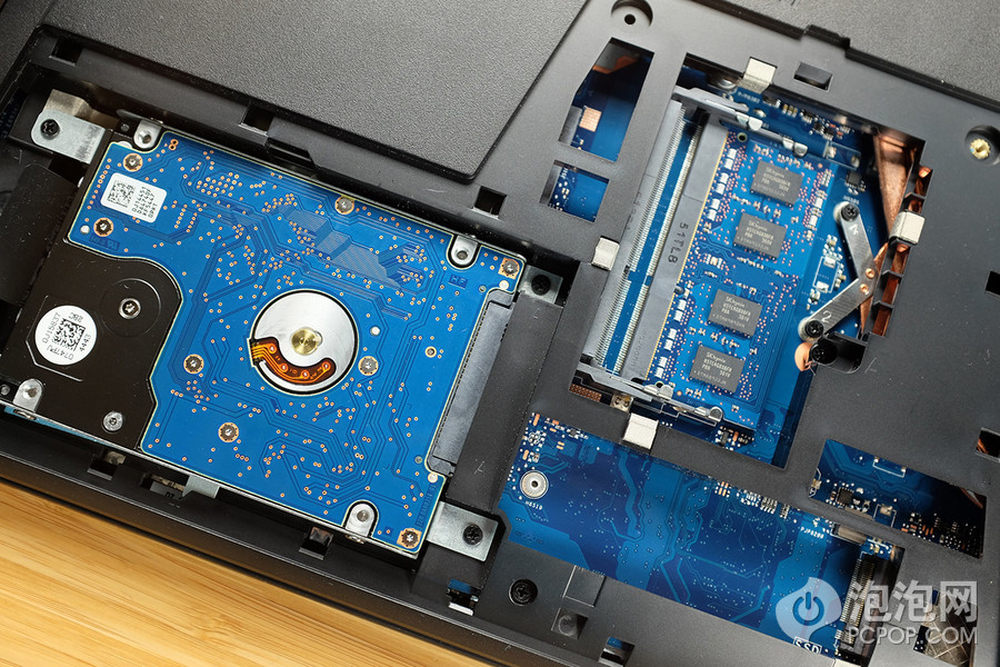

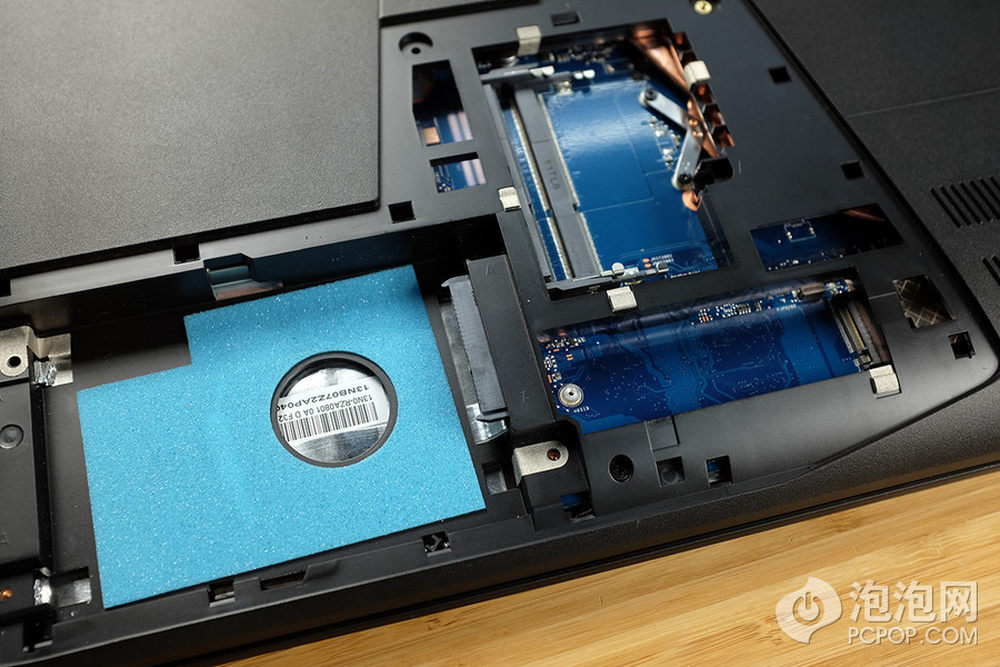

接下来将由四颗螺丝固定的硬盘和内存拆下。
6/23
该机虽然没有配备第二块2.5英寸硬盘位，但是还是为追求性能的网友预留了一个M.2固态硬盘槽，方便日后自行加装高性能SSD。
7/23

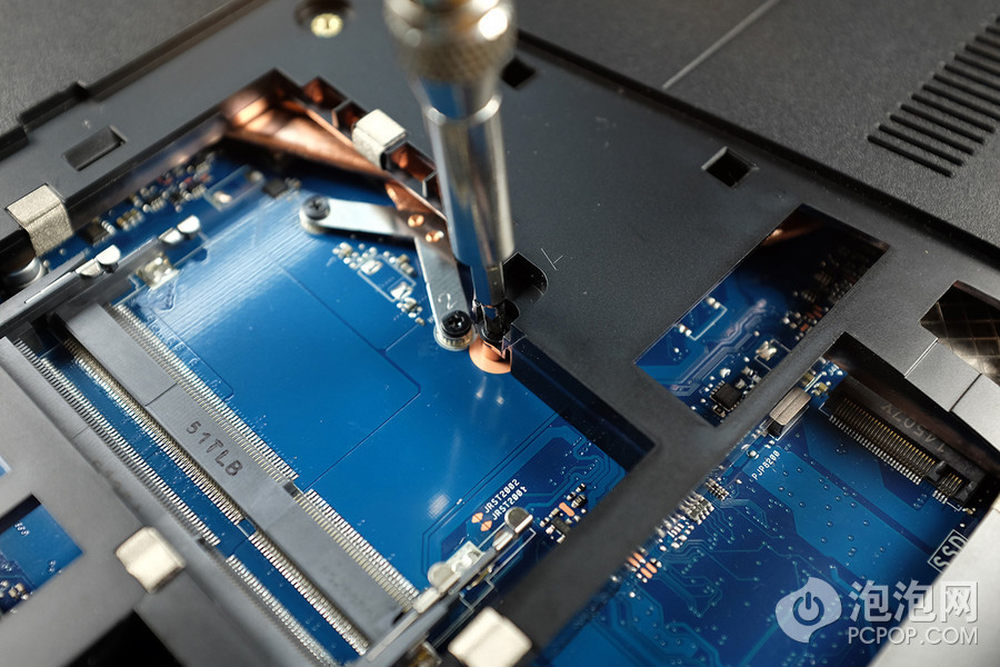

在内存槽附近我们还能看到一颗用来固定光驱位的十字螺丝，直接拆掉就好。
8/23

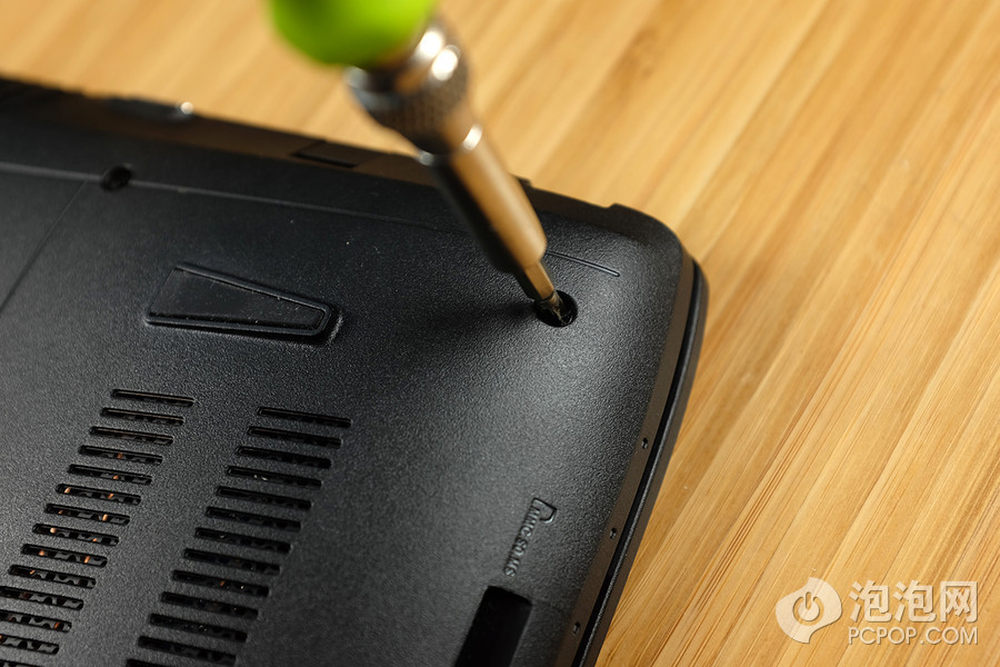

硬盘和内存拆卸完毕后，我们就可以开始拆卸整个机身底板了。这里需要将机身底部其它十字螺丝全部拆掉，过程并不算复杂。
9/23

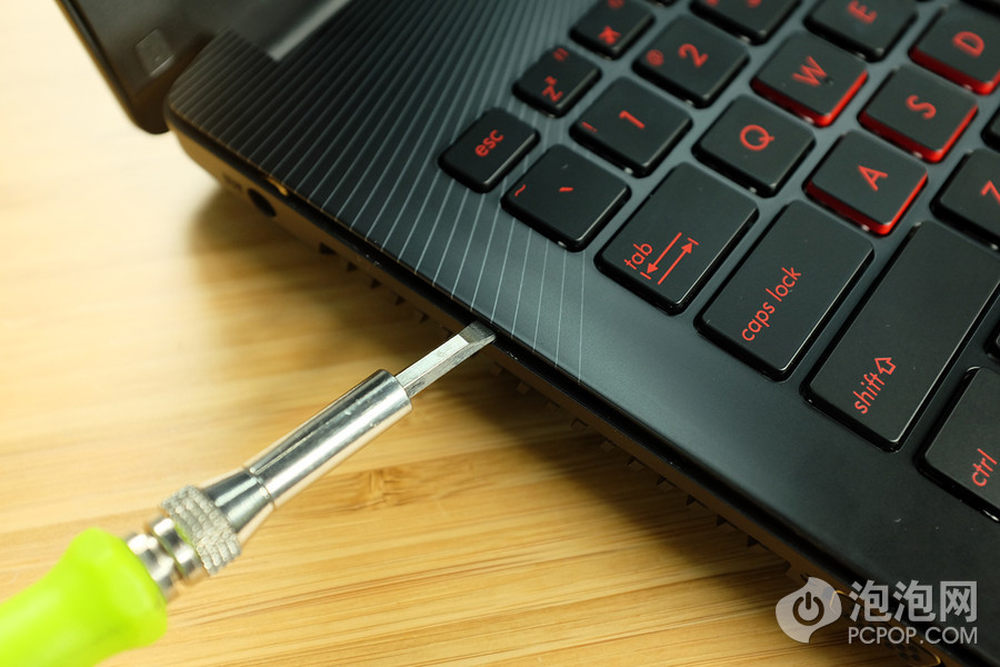

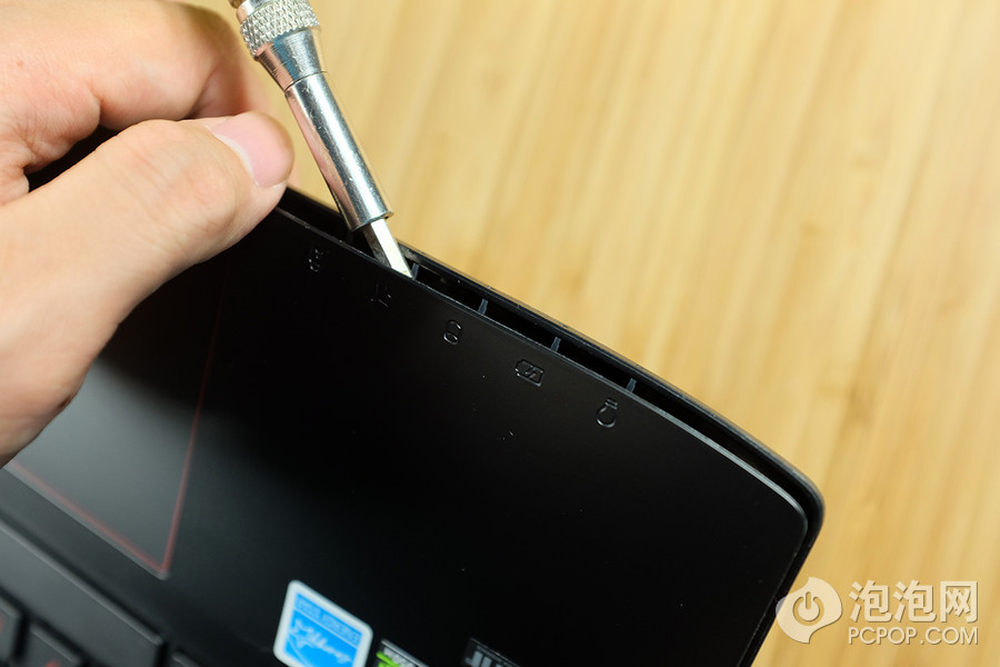

拆掉底板全部螺丝后，接下来用指甲或者一字头螺丝刀慢慢将键盘所在的C面和机身分离。
10/23

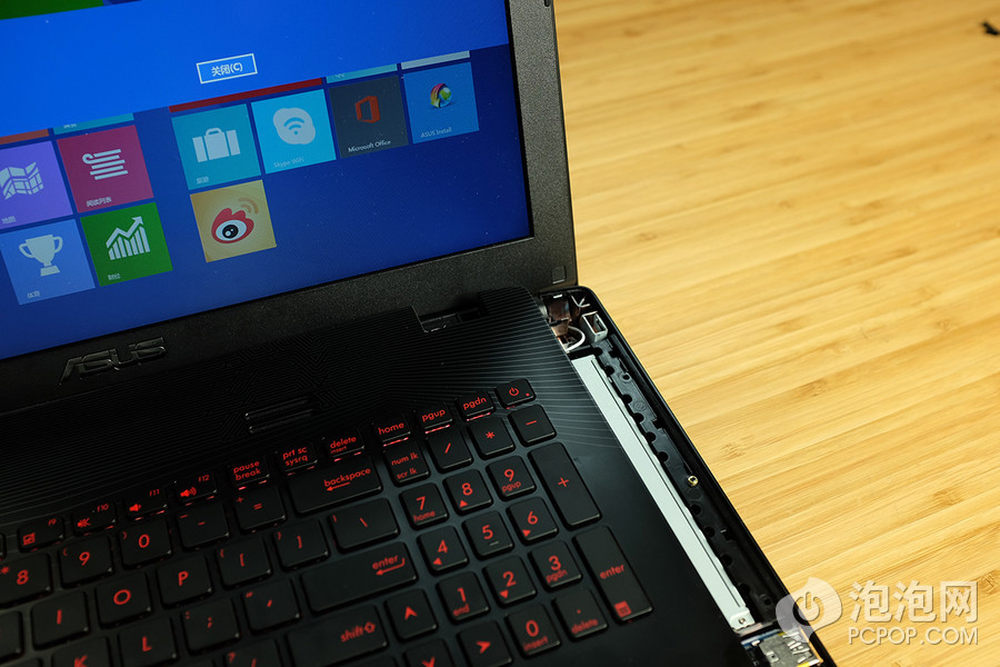

这个过程一定要特别小心，毕竟复合材质的硬度比不上金属。四周全部松动后，我们就可以将C面分离出来。
11/23
分离时一定不要用力去掀开C面，因为下方还有和主板相连接的数据线没有拆开，用力过猛的话很容易将数据线损坏。这里我们将三条数据连接线取下后就可以彻底拿掉C面了。
12/23

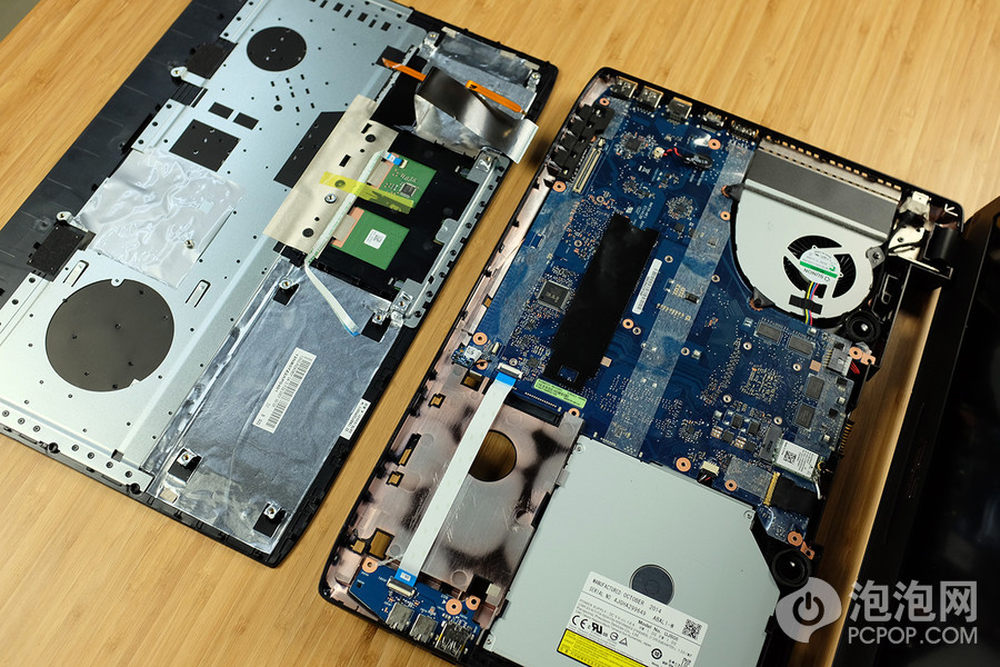

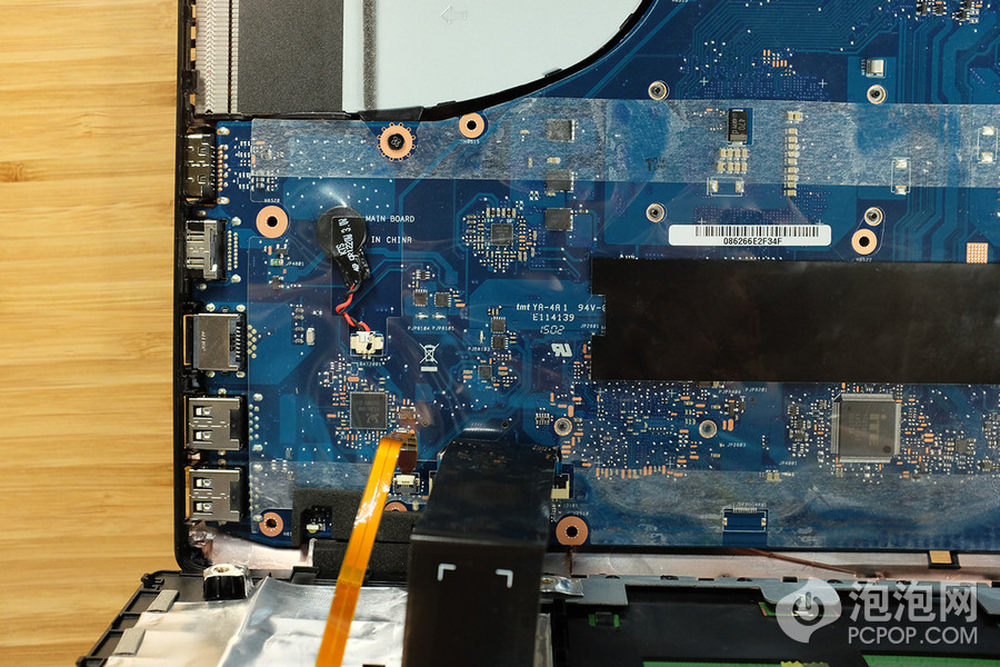

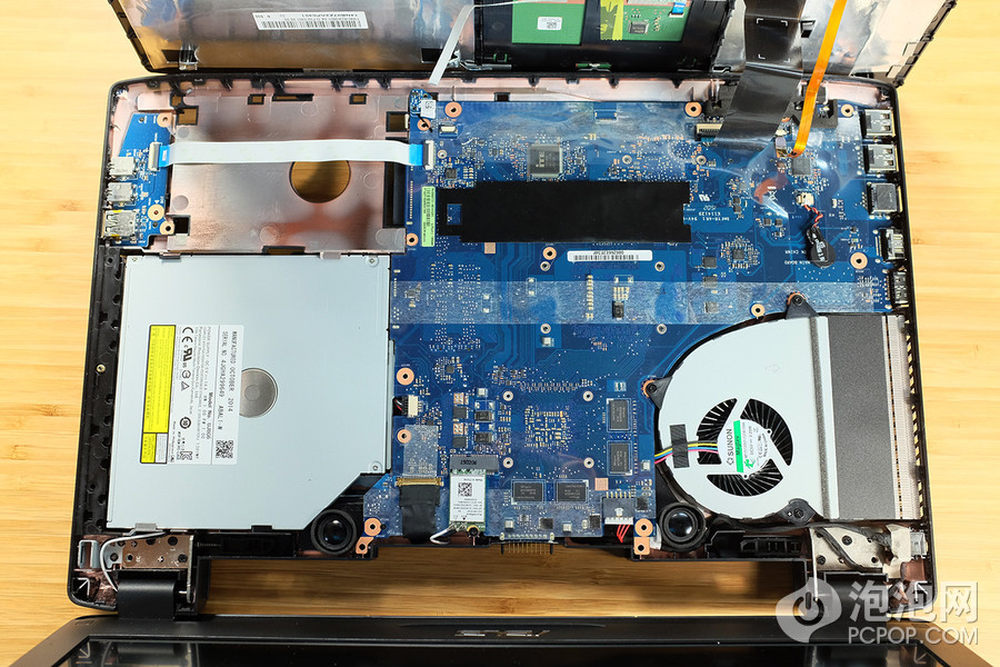

ZX 50J采用了蓝色PCB的HM86主板，机身左侧有一个大尺寸涡轮风扇，内部设计细节属于主流游戏本应有的水准。
13/23

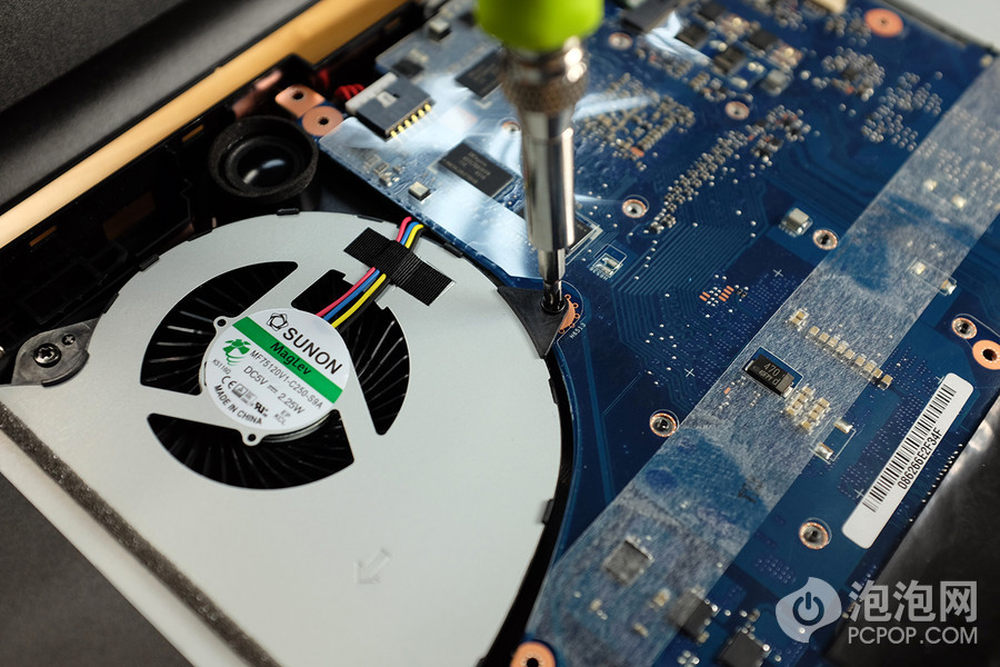

接下来我们开始拆解主板部分，先将涡轮风扇上的三颗固定螺丝取下。
14/23

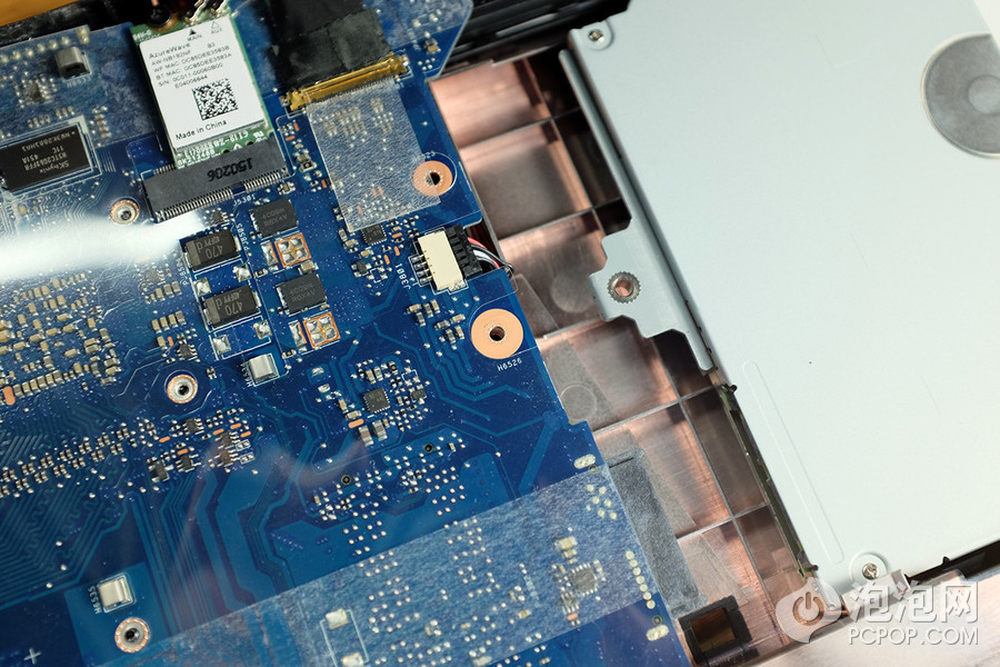

由于之前我们已经拆掉了固定光驱的那颗螺丝，所以这里可以直接拔出整个光驱。
15/23

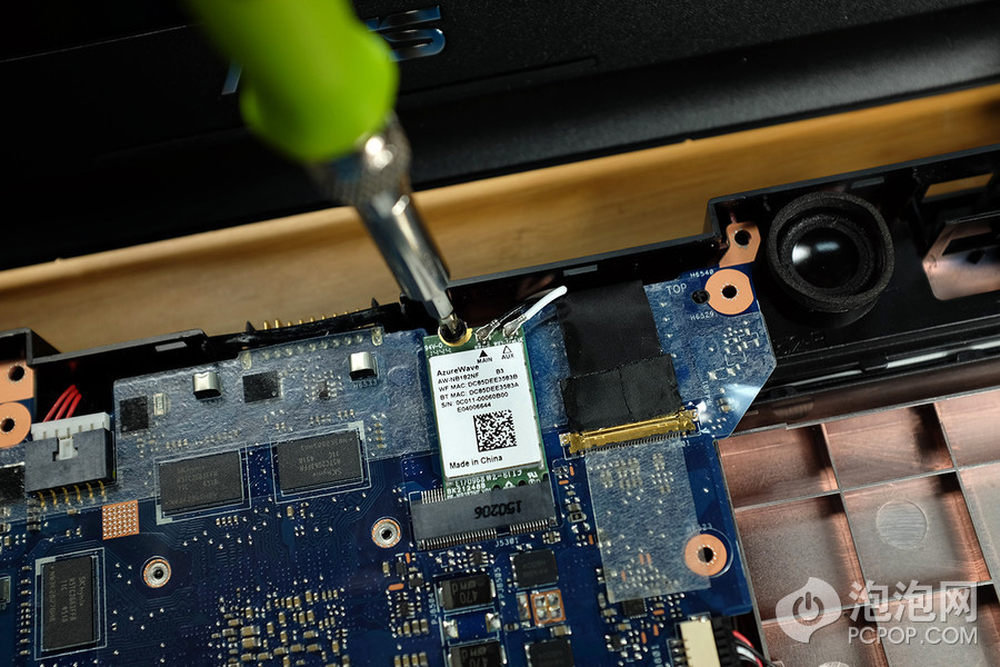

现在主板和底板还剩上方这一颗用来固定的螺丝，它同时还是azurewave无线网卡的固定螺丝，我们将它拆下来。
16/23

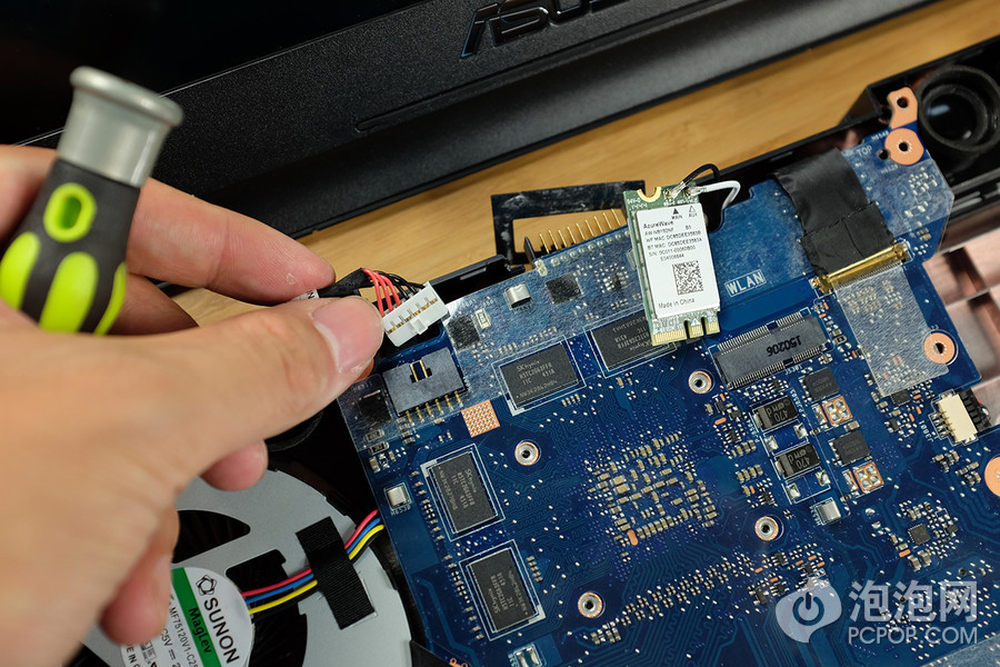

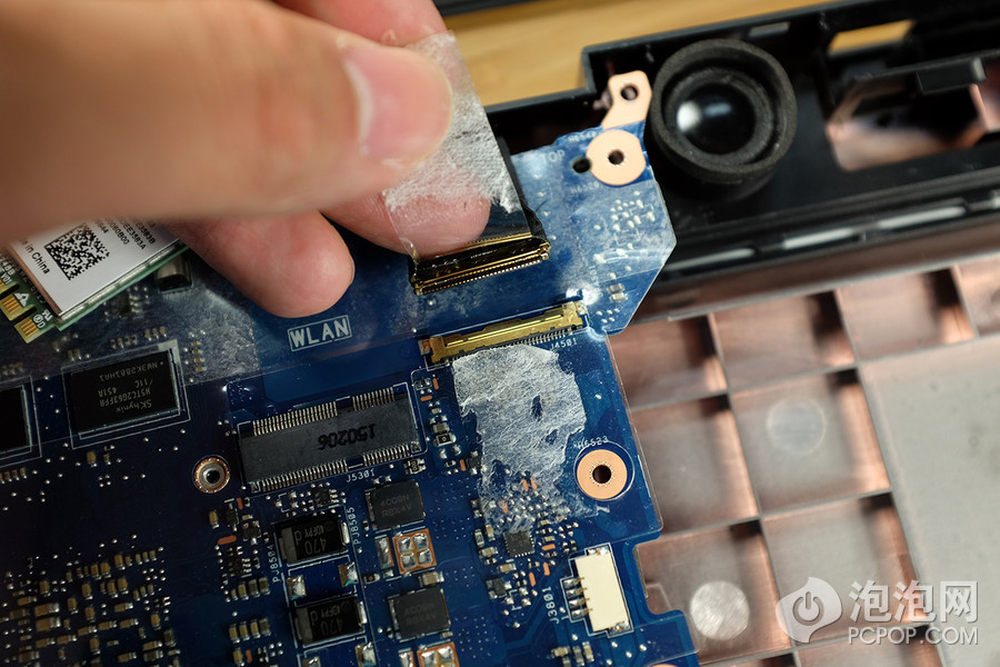

然后拔掉底板和主板的全部连接线。
17/23
然后拔掉底板和主板的全部连接线。
18/23

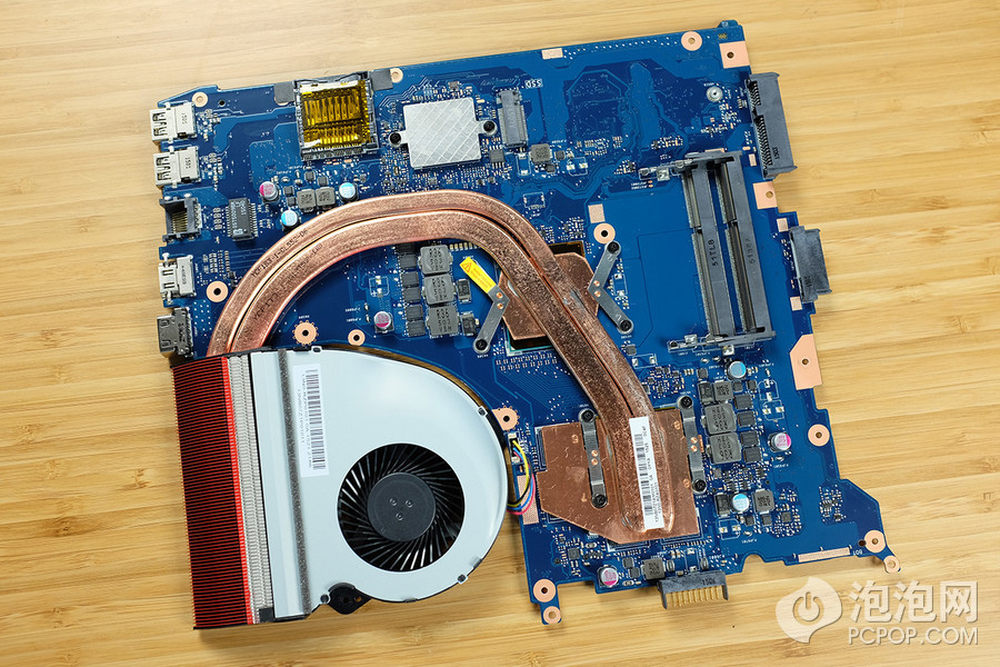

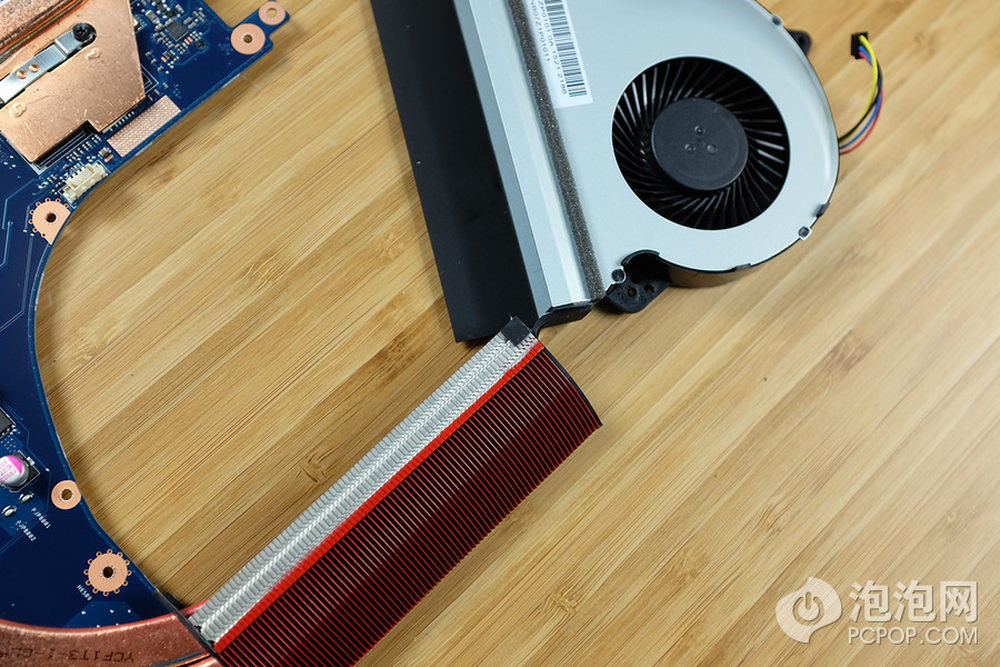

这样，飞行堡垒FX的主板部分就被拆了下来。我们可以清楚的看到涡轮风扇以及双铜管散热部分。大尺寸铜管、高效能涡轮风扇能有效带走i7-4720HQ处理器和GTX 950M独显产生的热量。
19/23
由于涡轮风扇和红色散热铜管部分有橡胶套相连，这里不能彻底取下风扇部分，如果是自己的机型，最好还是别冒这个风险。
20/23

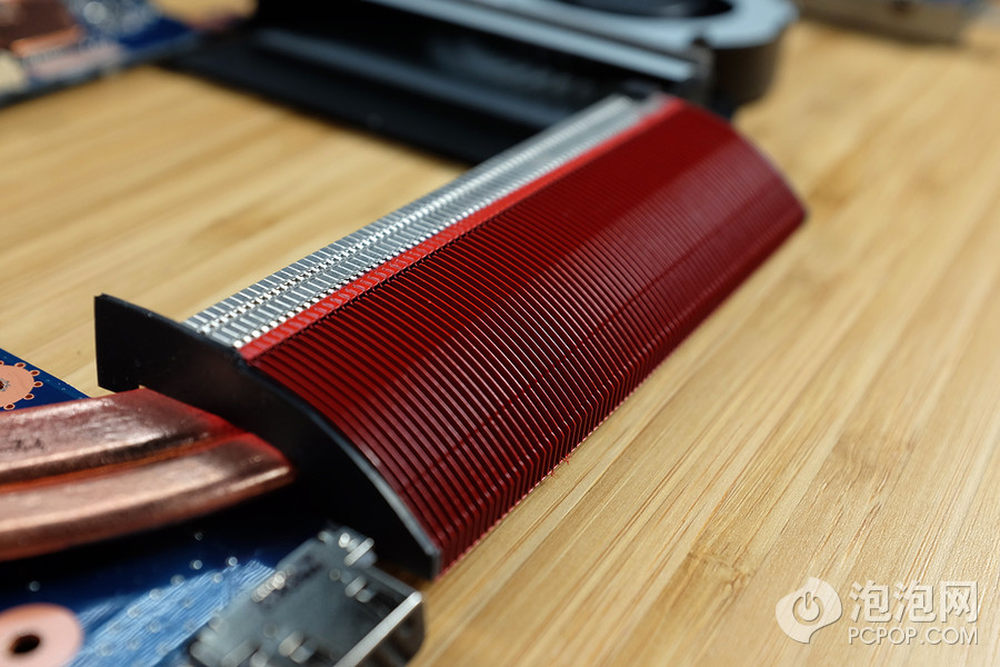

安装好的弧形红色散热铜管位于机身左侧，不拆机的状态下也能看到，设计风格和ZX 50J的红黑配色非常搭调。
21/23

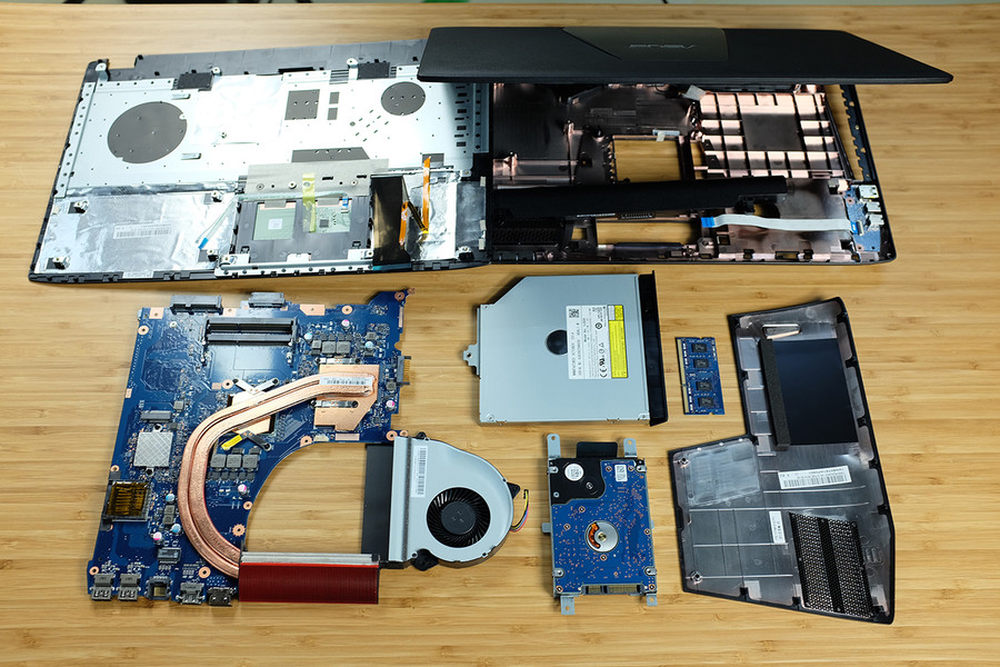

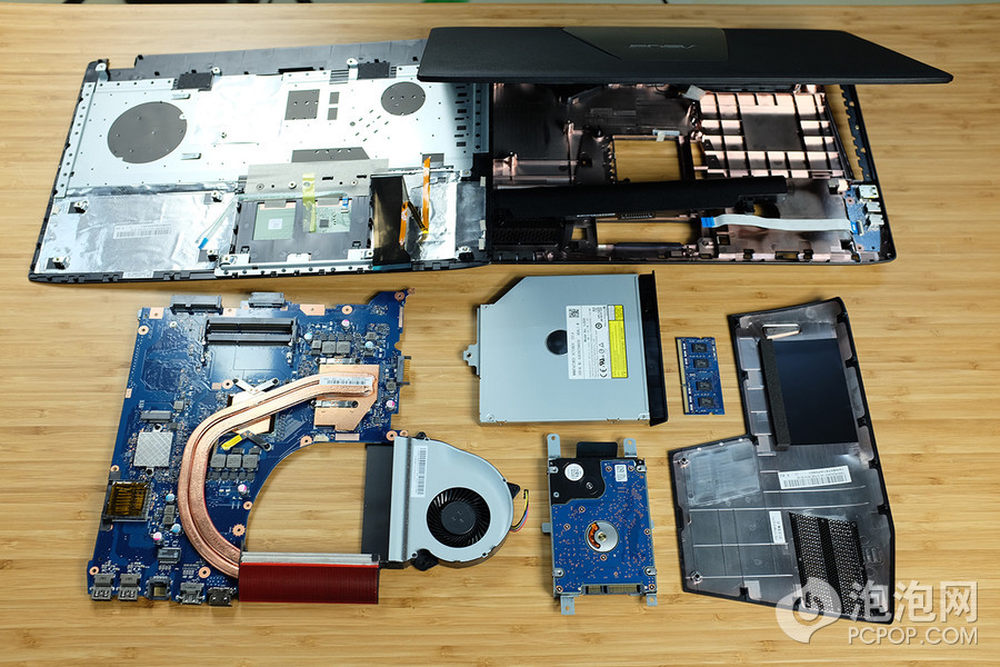

拆解到这里也就全部结束了，整个过程并没有遇到什么棘手的问题。
22/23
最后重新装回的时候除了长短螺丝要拧对位置外，我们可以先将全部数据线和主板连接好，然后先开机试试一切功能是否正常。确认没有问题之后再开始拧固定螺丝，这样也能避免机器全部装好后出现问题还需要再拆机的尴尬。
23/23
最后重新装回的时候除了长短螺丝要拧对位置外，我们可以先将全部数据线和主板连接好，然后先开机试试一切功能是否正常。确认没有问题之后再开始拧固定螺丝，这样也能避免机器全部装好后出现问题还需要再拆机的尴尬。
