ROG MAXIMUS VIII HERO主板开箱图赏
1/19
ASUS的ROG玩家国度系列主板一直以来都凭借着酷炫的外观、顶级的做工和技术而被DIY玩家们当做梦寐以求的神物，在Skylake正式发布以后ROG也第一时间推出了三款Z170主板：MAXIMUS VIII HERO/GENE/RANGER。作为ROG Z170首发三款主板中的主力型号，MAXIMUS VIII HERO外观变得更为酷炫，笔者自己作为新生代玩家们的一员看到这么帅的主板也持不住啊。少年们！充值信仰的时刻到了！
2/19

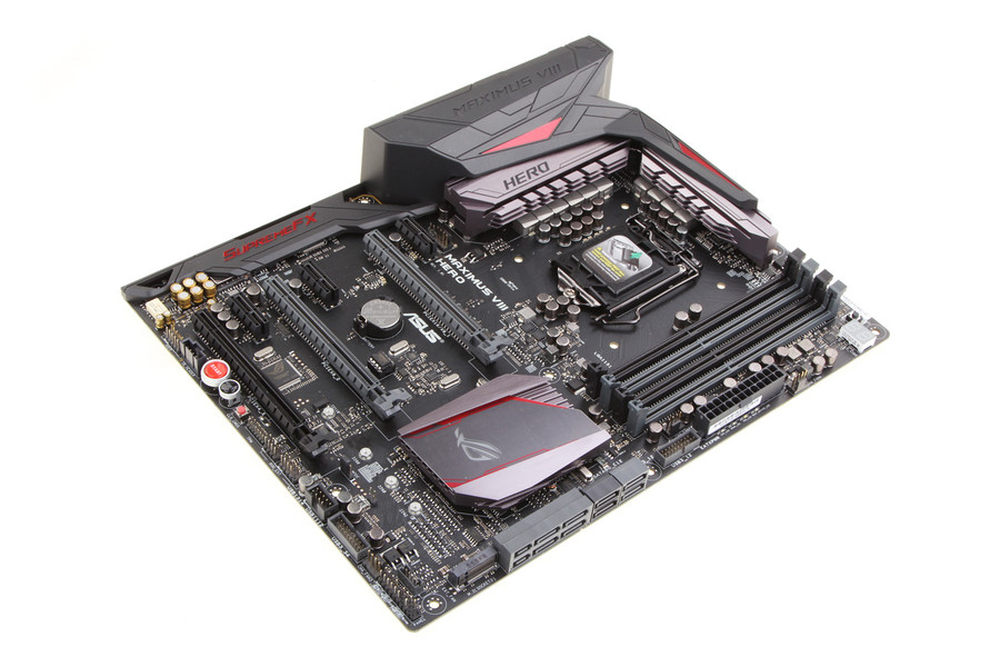

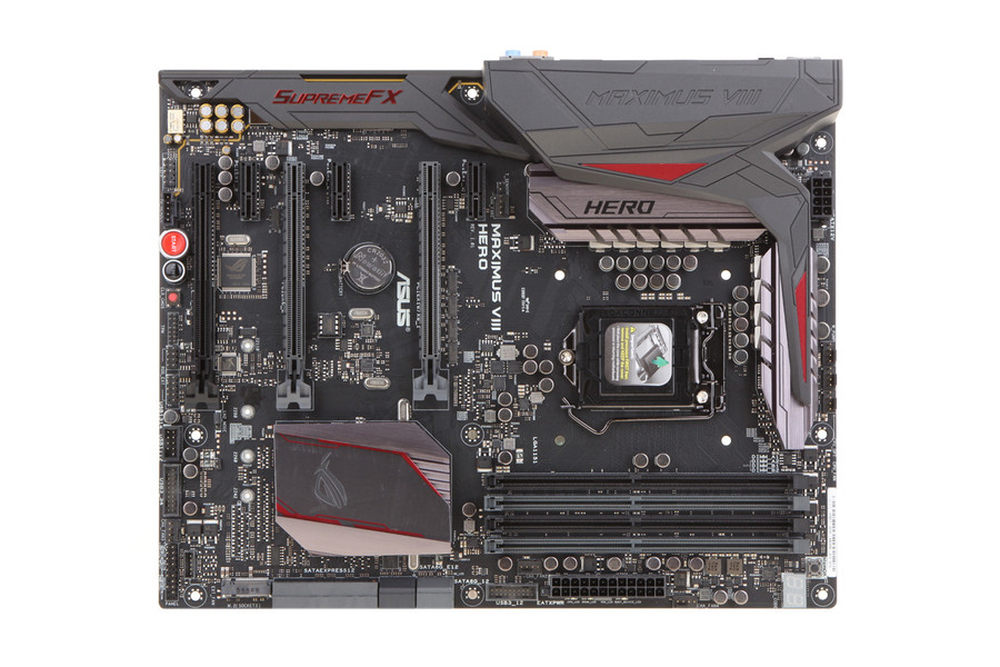

MAXIMUS VIII HERO（以下简称M8H）板型为ATX全尺寸，本代M8H在配色和外观上相较于上代M7H的变化非常明显，首先在在配色上在黑色的基调上引入了银灰色作为过渡，视觉效果更为大（闷）气（骚）稳（逼）重（格），主板装甲的加入也让这块M8H显得高大上了不少。
3/19

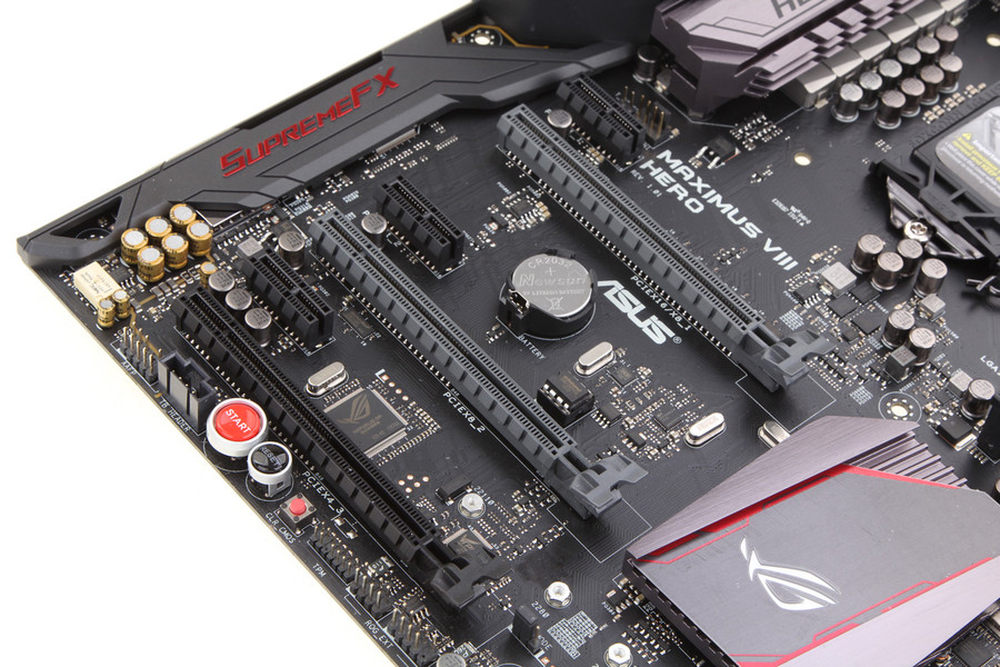

M8H提供了3个PCI-E X16和3个PCI-E X1插槽。因为所有的PCI-E X1插槽均未封口，所以M8H对各种高规格扩展卡都可以完美支持。最后M8H支持SLI和CrossFire是当然的。
4/19

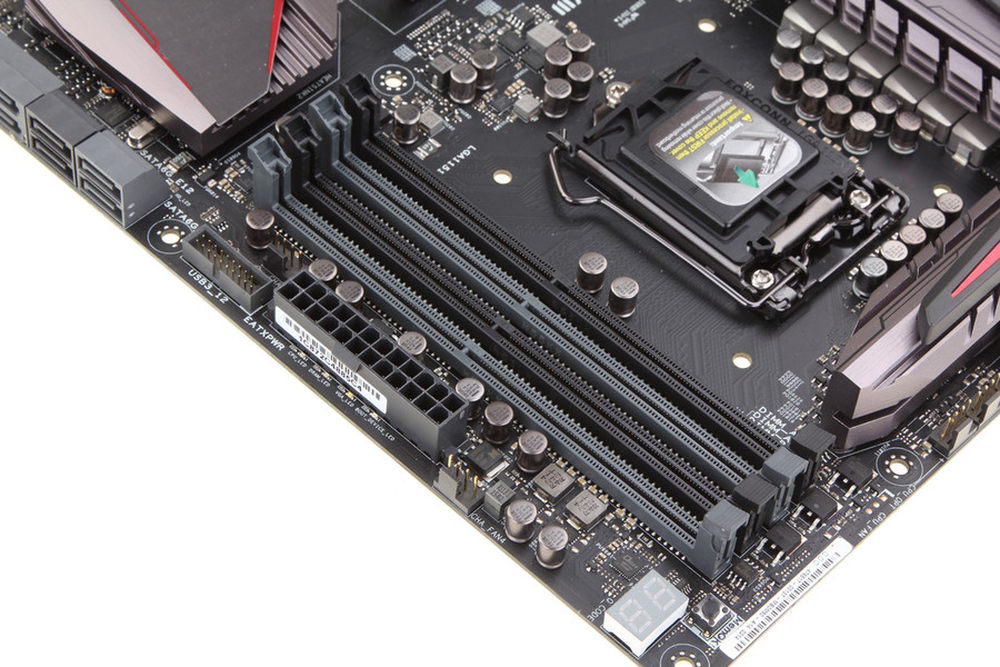

内存方面M8H选择了纯DDR4的路子，四条DIMM标称支持最大64GB的DDR4-2133 Non-ECC, Un-buffered内存。支持双通道和XMP2.0，标称支持超频到3800MHz以上。
5/19

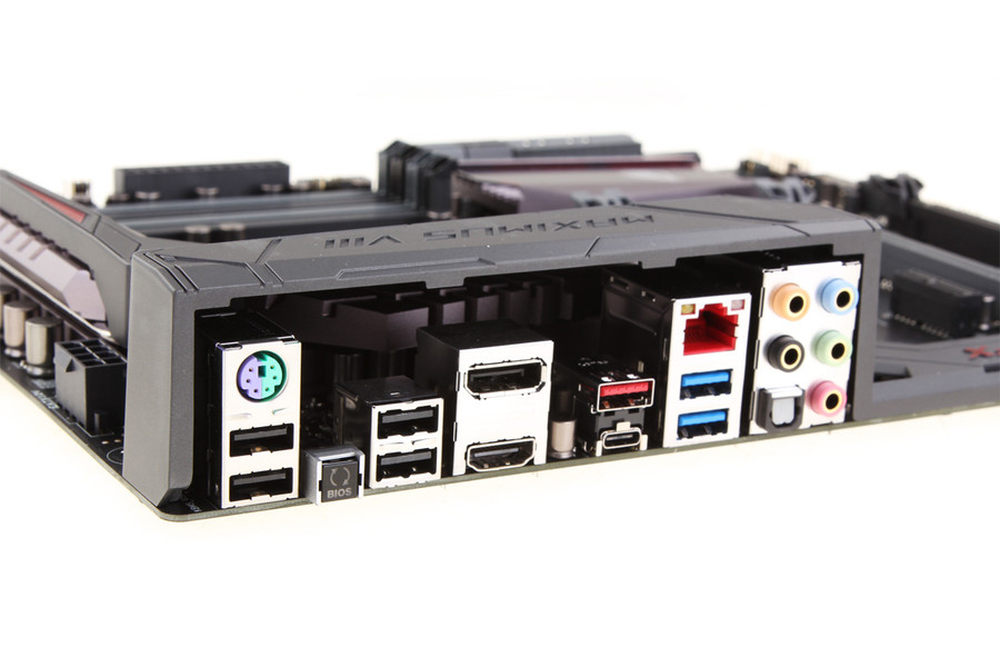

背部I/O接口方面。M8H提供了5个3.5mm音频接口1个S/PDIF光纤输出接口、2个USB3.0接口、1个RJ45网络接口、1个USB3.1 Type-A、1个USB3.1 Type-C接口、1个DP1.2接口、1个HDMI1.4接口、4个USB2.0接口以及1个PS/2接口和1个BIOS Flashback接口。
6/19

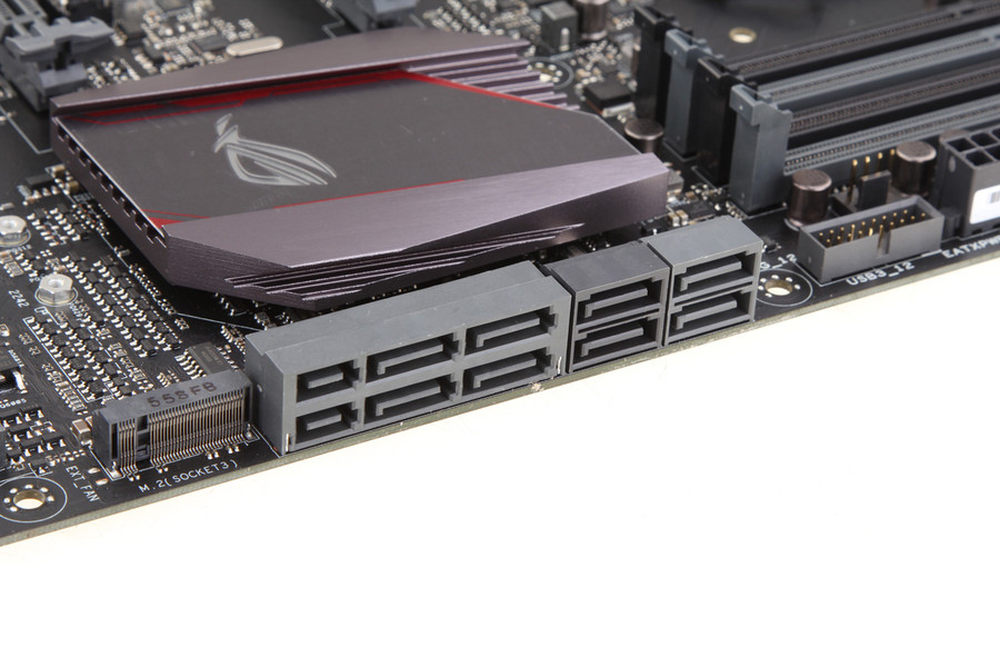

存储接口方面M8H提供了2个SATA-E和4个SATA III接口，其中每个SATA-E接口还能向下兼容SATA III。灰色接口均为芯片组原生，支持RST驱动及SRT加速功能。初次之外M8H还提供了一个M.2接口供扩展，但该M.2接口与上层SATA-E接口共享总线，所以二者只能同时用一个。
7/19

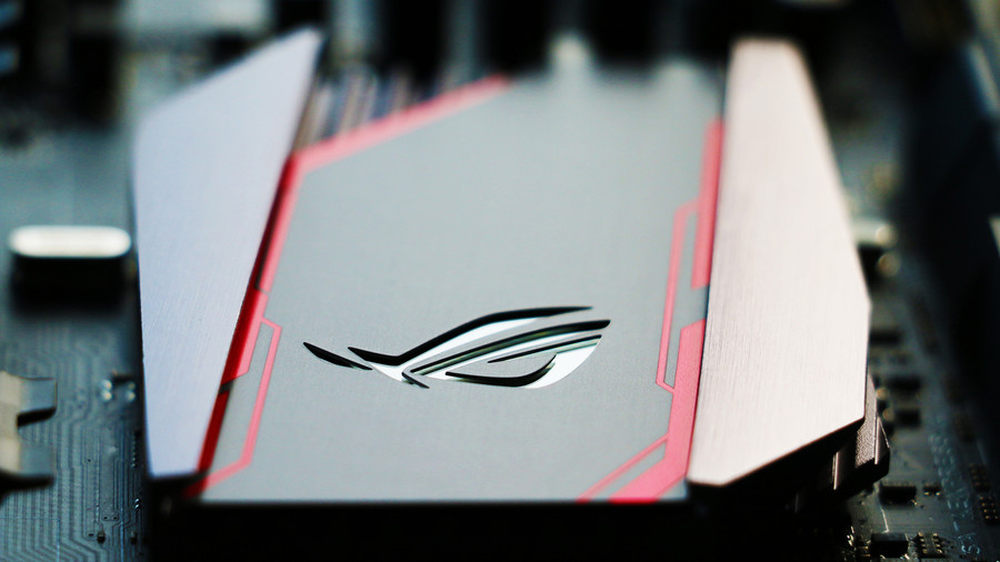

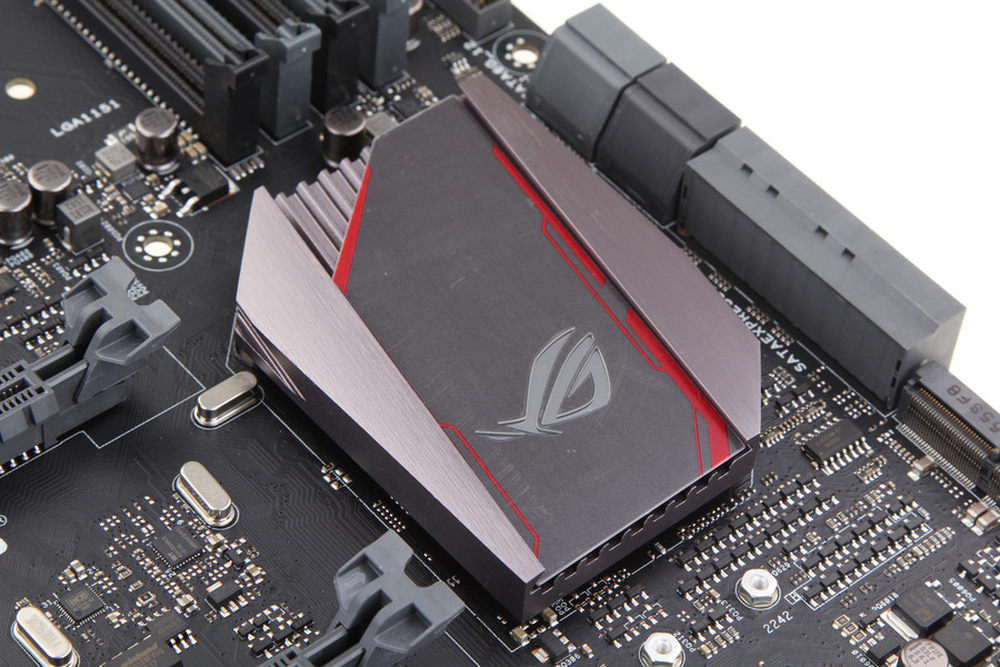

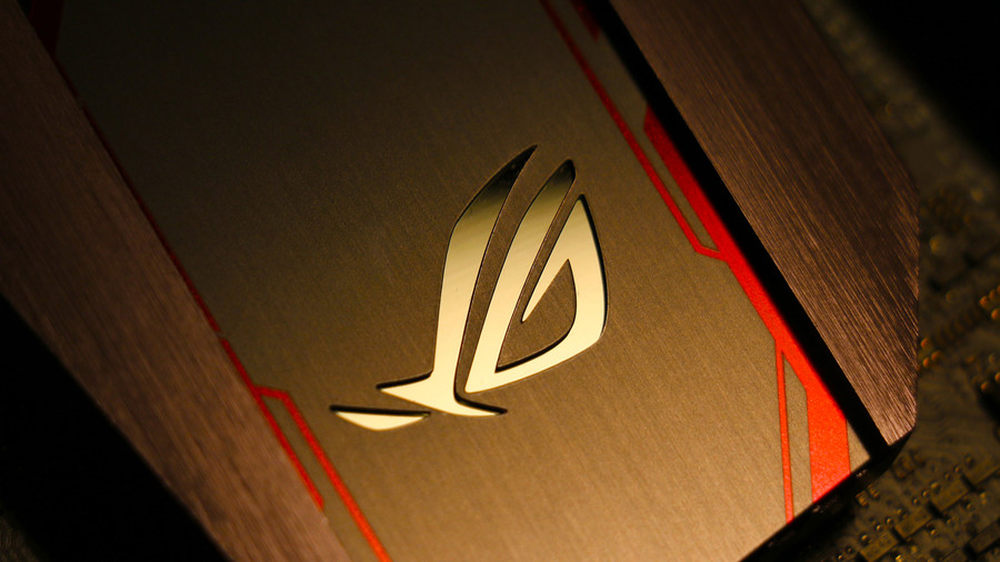

帅帅的M8H南桥散热片，笔者在这里先剧透一下这回的散热片上的败家之眼下面可是货真价实的RGB LED灯，实际的效果请继续关注本站后续M8H评测文章。南桥散热片表面有一层膜，大家不要忘了揭下来。
8/19

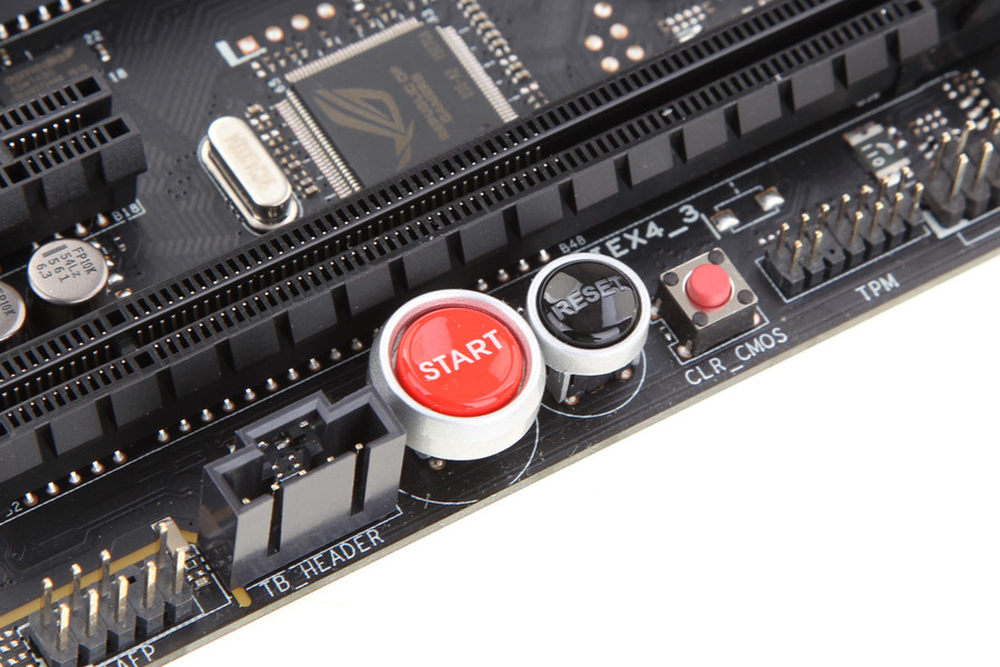

又见这两科标志性的开机键和复位键，通电后分别会发出红色和白色的光，右侧的是清空CMOS键。
9/19

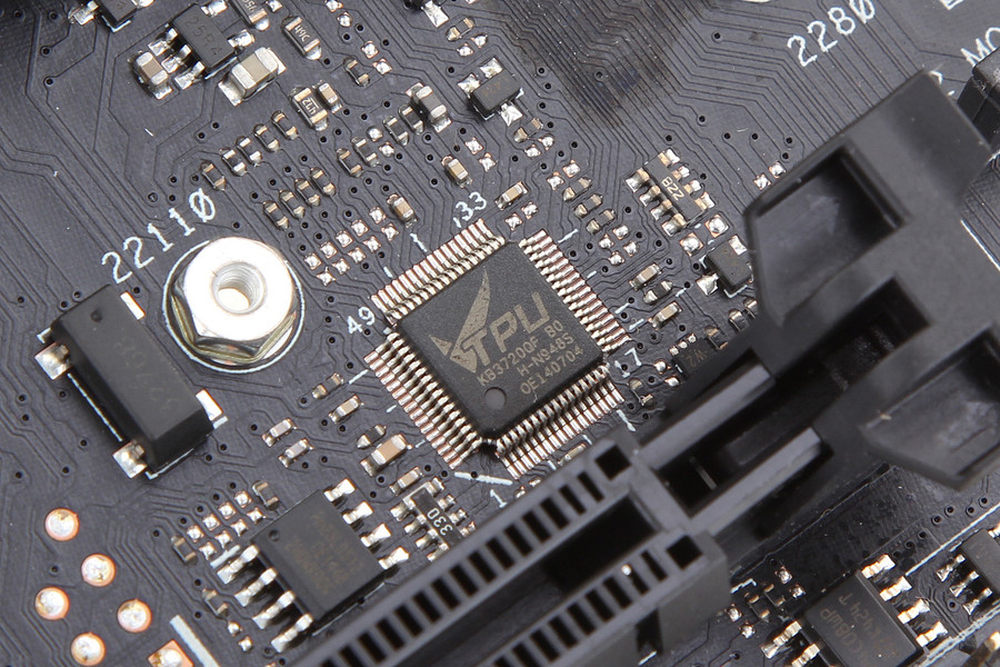

M8H上的TPU芯片，正是这颗芯片为大家提供了丰富的超频选项。
10/19

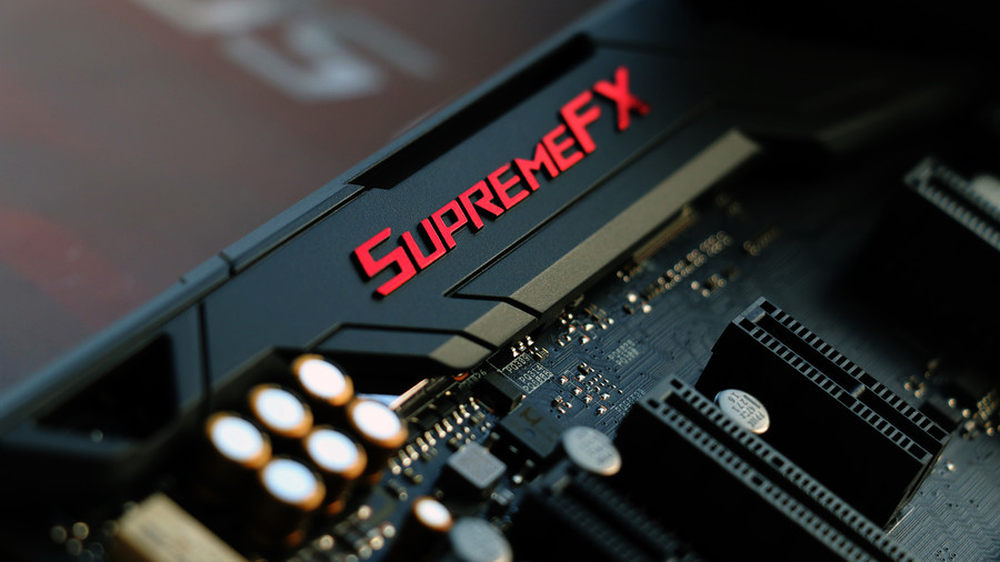

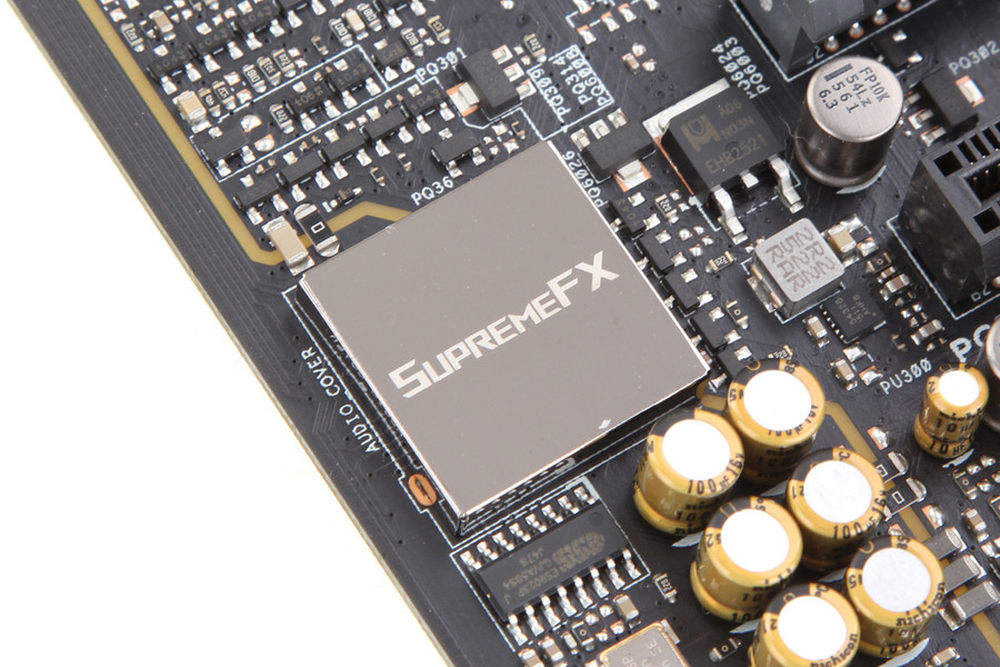

最新的SupremeFX 2015的方案选用了尼吉康MW系高品质电容，并加入了一片ESS ES9203P DAC以及独立的时钟芯片和RC4580运放，同时加入了防爆音设计。
11/19

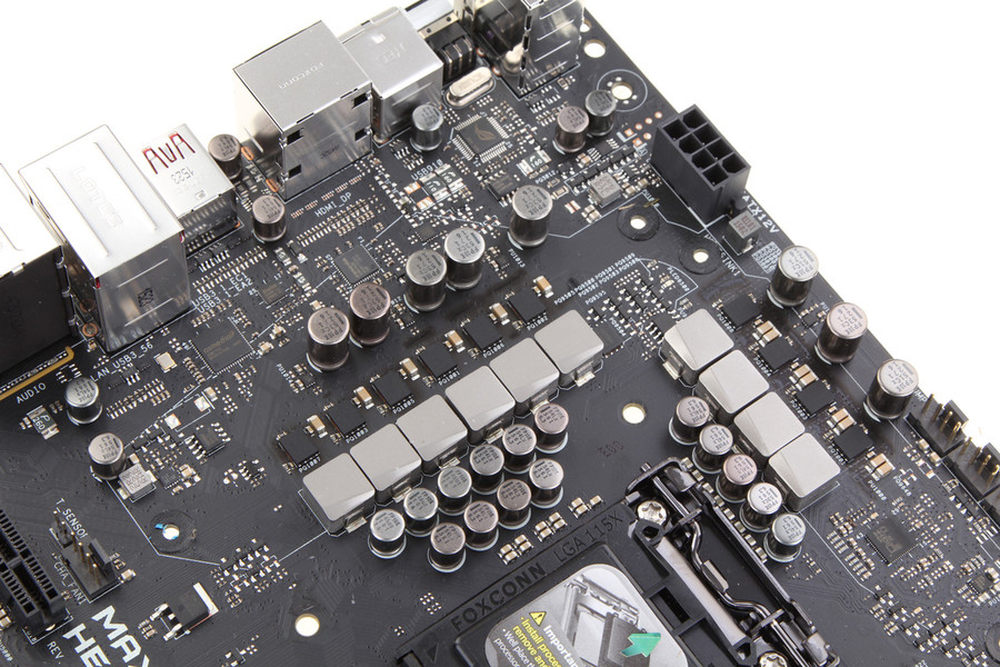

M8H采用了10相供电设计，这让笔者感到比较意外，说好的供电狂牛呢？难道一定要等到更高端的M8F和M8E?不过也能够理解，M8H主要面对的高阶游戏玩家，供电够用就好，毕竟游戏玩家里出现超频狂魔的概率很小。粉末化超合金电感，NexFET 晶体管的选用保证了供电的稳定。
12/19

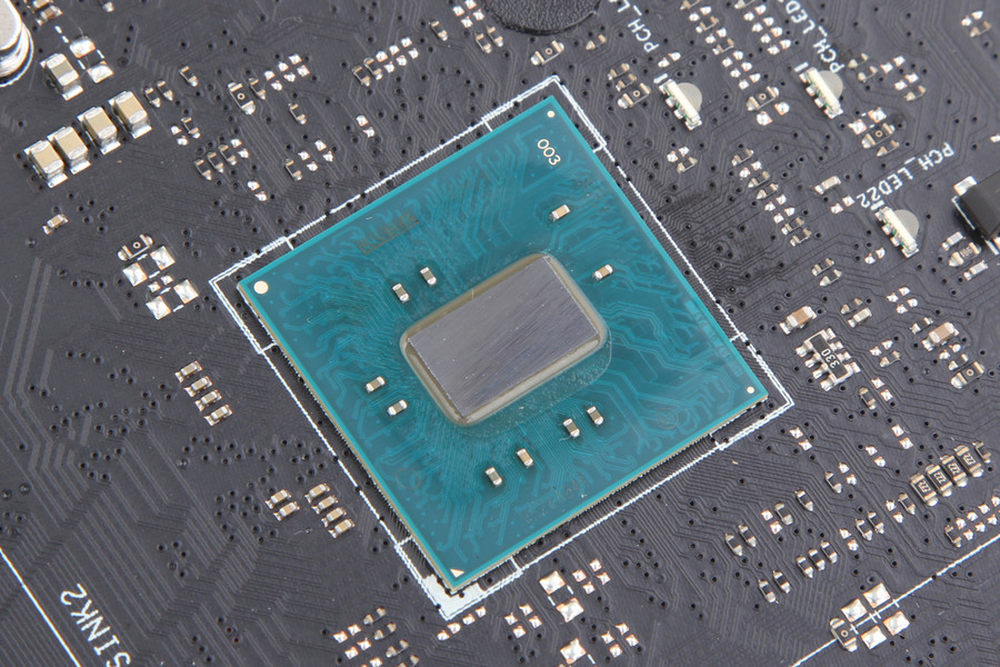

Z170芯片组
13/19
M8H主板正面一览
14/19

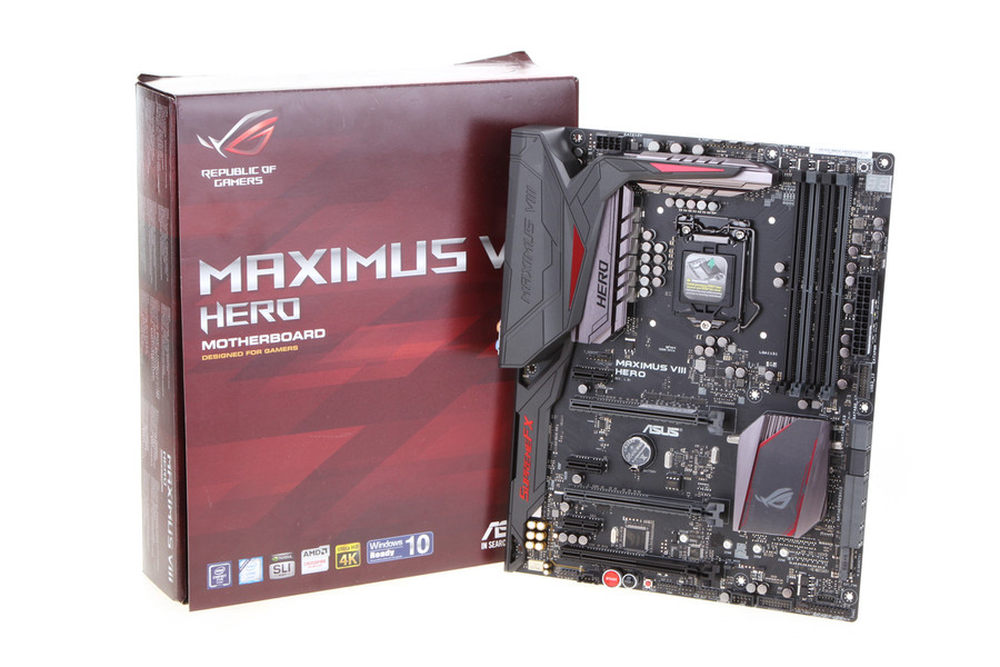

M8H主板与包装的合照，从ROG黑红配色开始这个包装的风格就一直是这样了。最后ROG粉们大家不要着急走！后面还有笔者为大家献上的良心福利壁纸！
15/19
M8H主板实拍图，分辨率1920X1080。
16/19

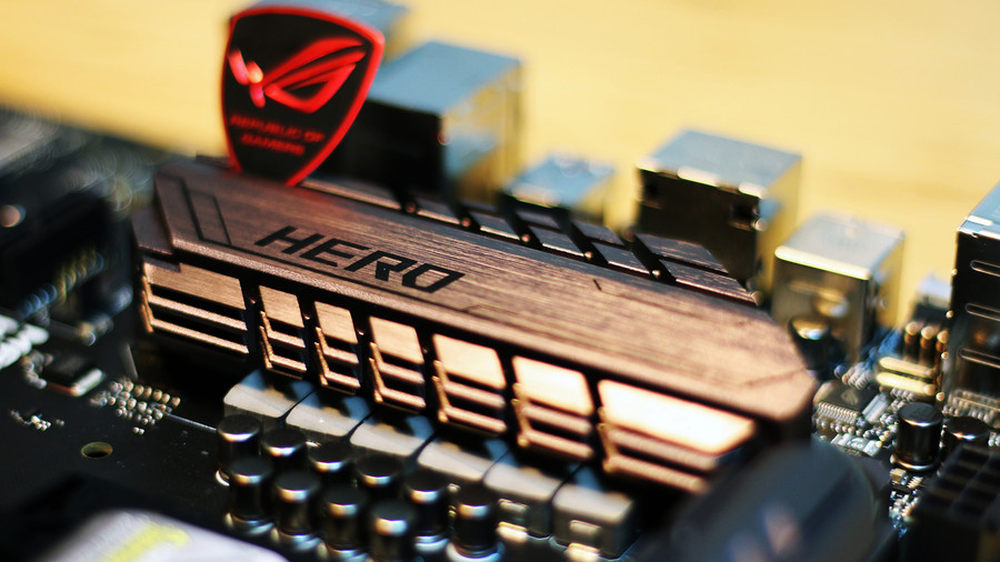

M8H主板实拍图，分辨率1920X1080。
17/19
M8H主板实拍图，分辨率1920X1080。
18/19
M8H主板实拍图，分辨率1920X1080。
19/19
M8H主板实拍图，分辨率1920X1080。■
