游戏高手！华硕H170 PRO GAMING图赏
1/14
在9月2日Skylake全产品线正式发布后，后续的H170、B150芯片组主板也开始有梯度的投放市场，在华硕Z170-Duluex和8系ROG部分主板推出后，华硕又率先开始在中低端的H170芯片组主板市场发力。此次到达PCPOP评测室的就是玩家系列新品H170 PRO GAMING，在正式评测文章之前让我们先一睹为快。
2/14

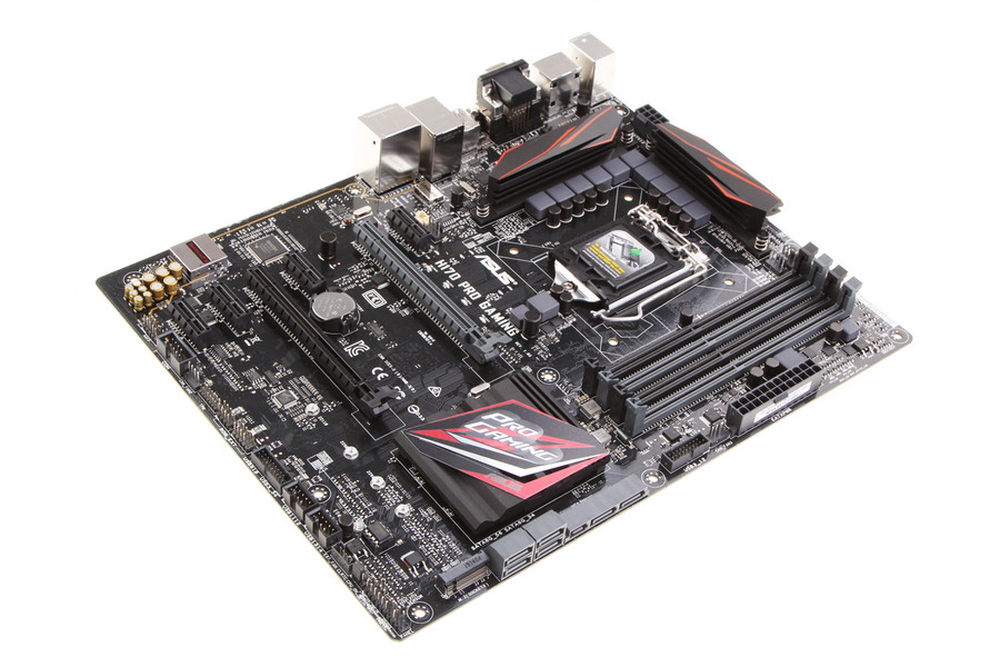

H170 PRO GAMING为标准ATX板型，色彩基调以黑灰为主点南桥散热片和供电散热片上点缀的鲜红为整片主板增色不少。H170芯片组相较于Z170芯片组规格上降低的不多，完全可以满足主流玩家的需要。
3/14

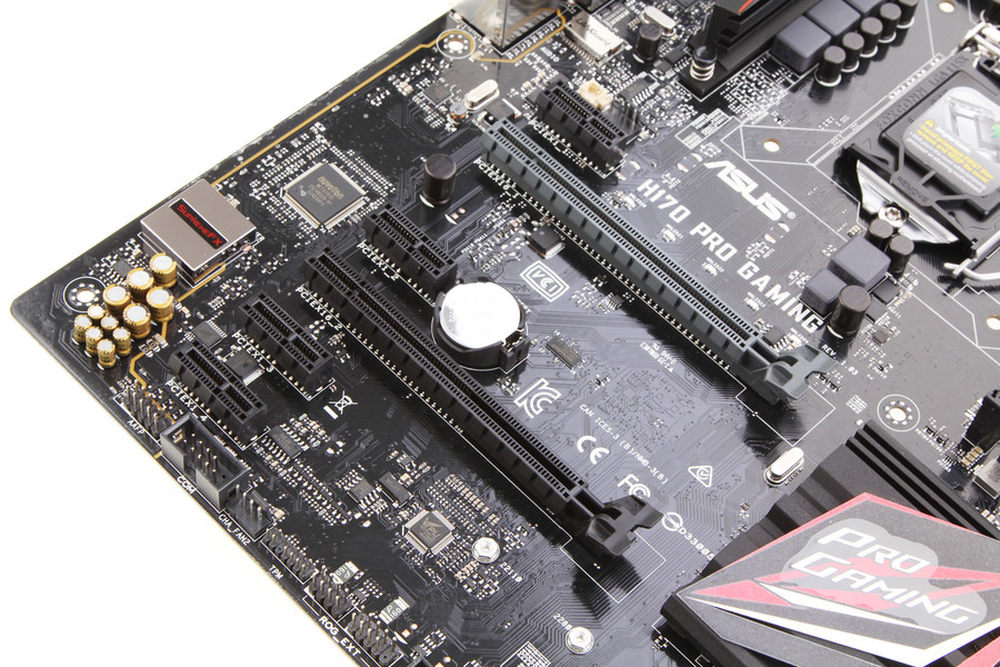

H170 PRO GAMING提供了两条PCIe 3.0 X16插槽和四条PCIe 3.0 X1插槽，支持SLI和CrossFire。其中黑色的PCIe 3.0插槽还支持X4工作模式。
4/14

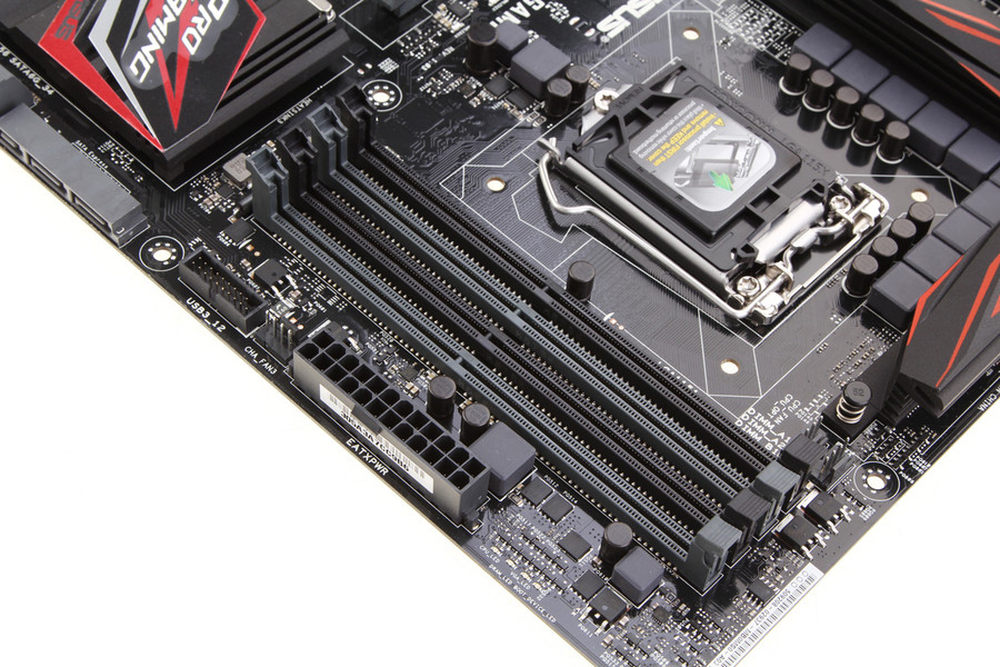

内存方面H170 PRO GAMING提供了四条DDR4 DIMM插槽，双通模式支持的内存频率高达3400MHz。
5/14

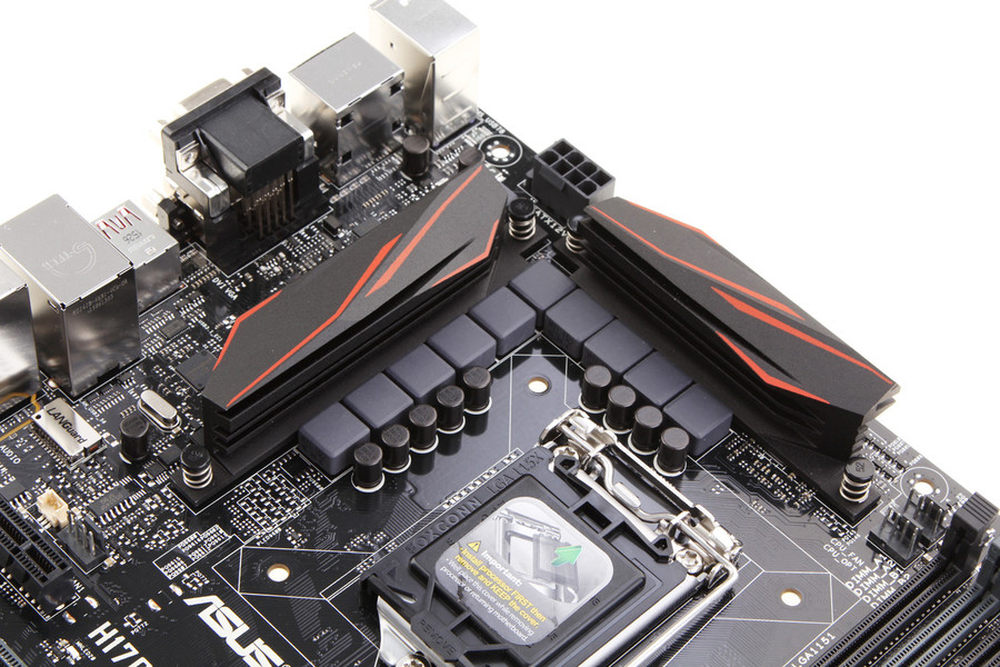

H170 PRO GAMING采用了10相供电，DIGI+ VRM数字供电和高耐久供电元件双重加持，保障CPU稳定运行。
6/14

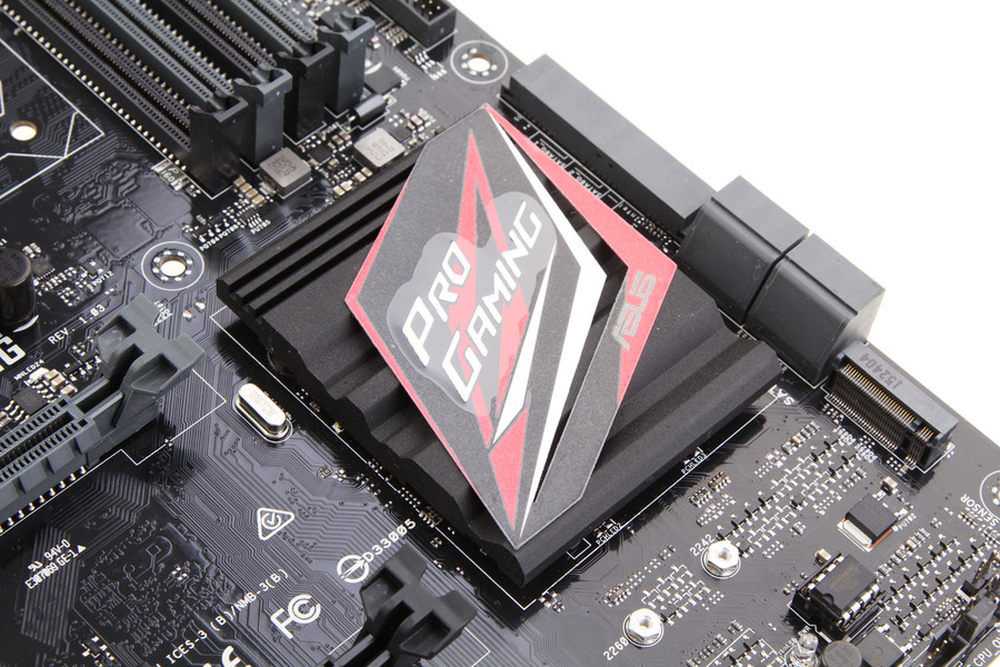

南桥散热片设计元素沿袭自上代，但造型更为犀利，揭下表面保护膜后铝合金材质质感非常好，遗憾的是并没在这个位置加入灯光设计。
7/14

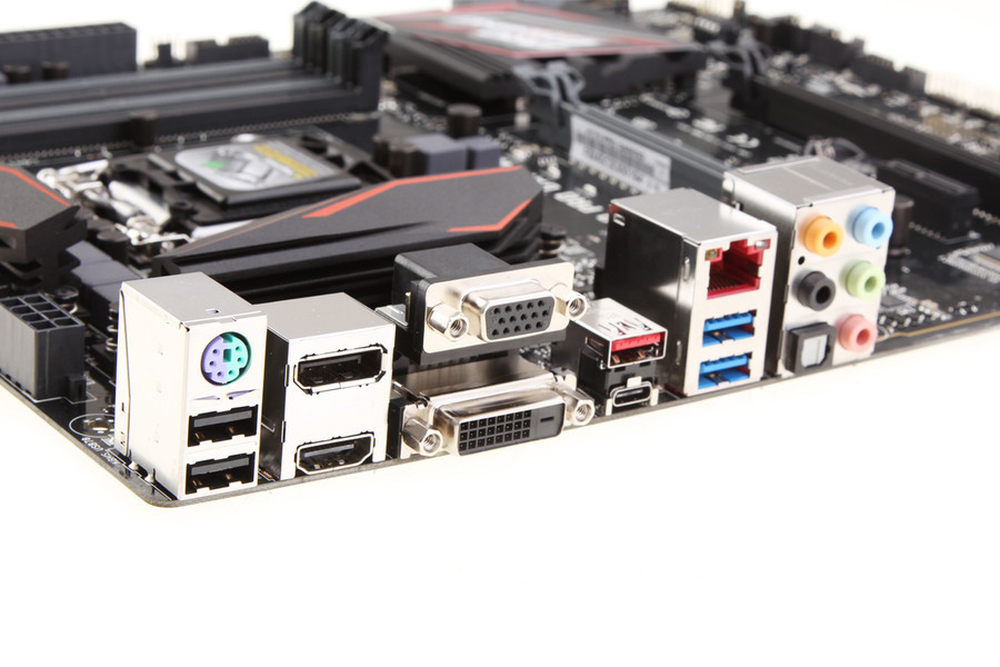

H170 PRO GAMING主板背面I/O接口非常丰富，提供了1个PS/2 键鼠接口、1个DVI-D接口、1个 D-Sub接口、1个DisplayPort接口、1个HDMI接口、1个LAN (RJ45) 接口、2个USB 3.0 接口、2个USB 2.0 接口、1个光纤S/PDIF数字音频输出接口、5个音频插孔、1个USB 3.1 (黑色)Type-C接口、1个USB 3.1 (红色)Type-A接口，绝对能满足大部分玩家的扩展需求。
8/14
存储接口方面H170 PRO GAMING提供了1个SATA-E和4个SATA III接口，SATA-E接口还能向下兼容SATA III。初次之外还提供了一个M.2接口供扩展，但该M.2接口与上层SATA-E接口共享总线，所以二者只能同时用一个。
9/14

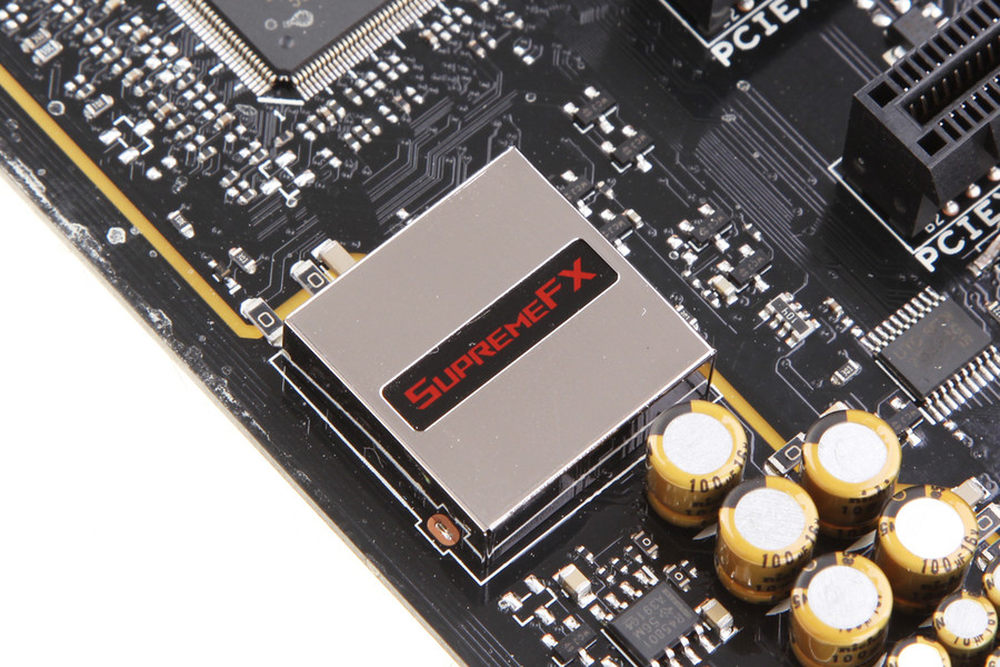

SUPREMEFX也出现在了H170 PRO GAMING上，相信大家对它的品质已经有所耳闻，专业功放电路和日系电容都是高品质音频输出的保障。独立分割的PCB电路也能降低主板其它元件对音频电路的干扰。
10/14

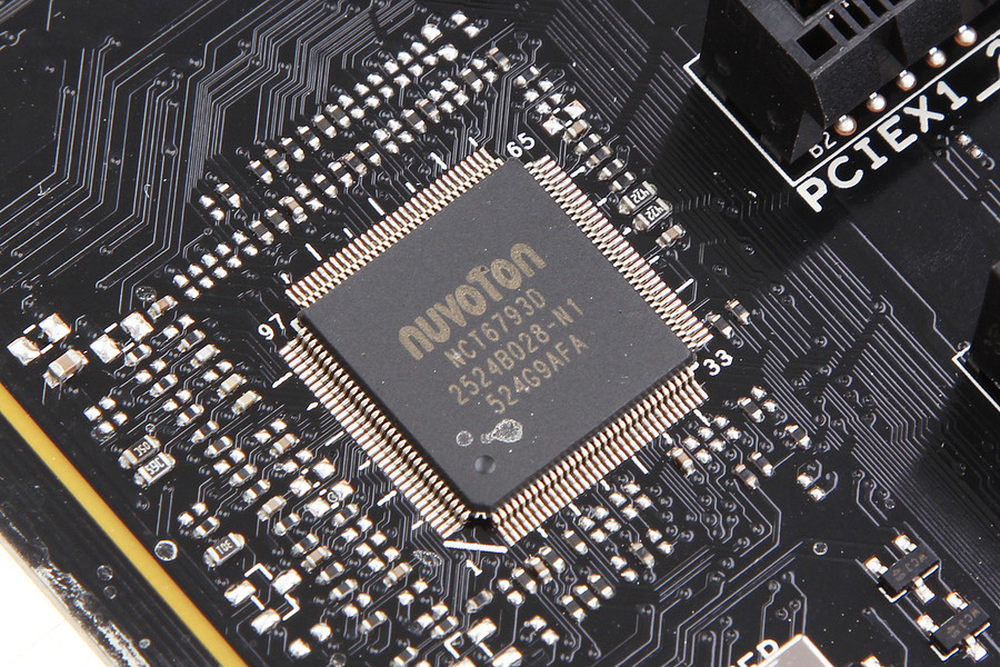

主板I/O控制芯片，可实时监控主板各部分温度、电压等数据，配合AI Suite3可以对主板各个传感器可实现实时反馈和精准的风扇转速控制。
11/14

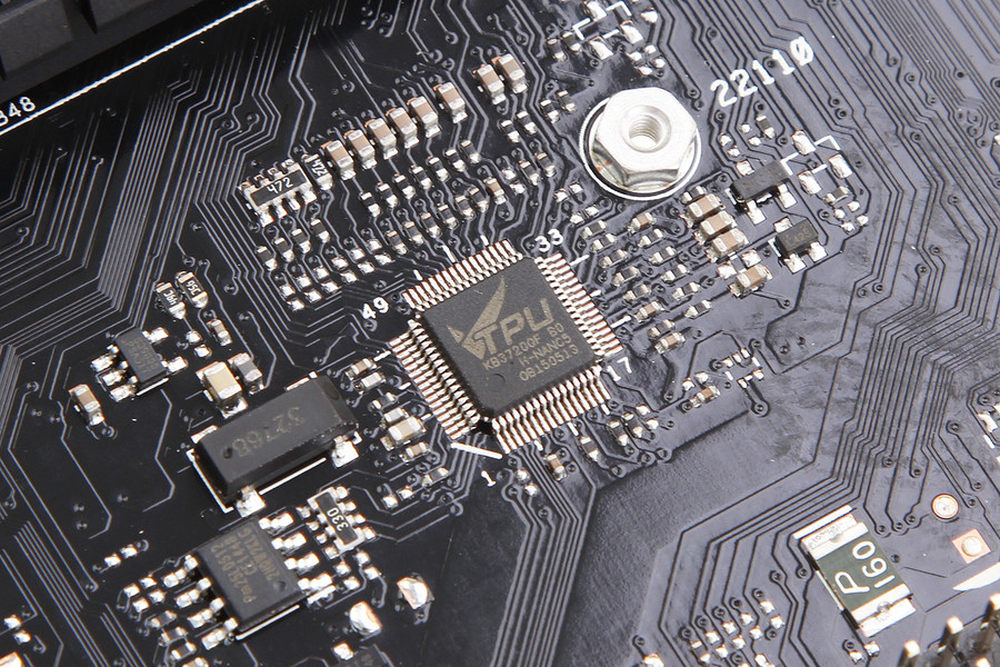

提供丰富超频选项的TPU芯片。
12/14

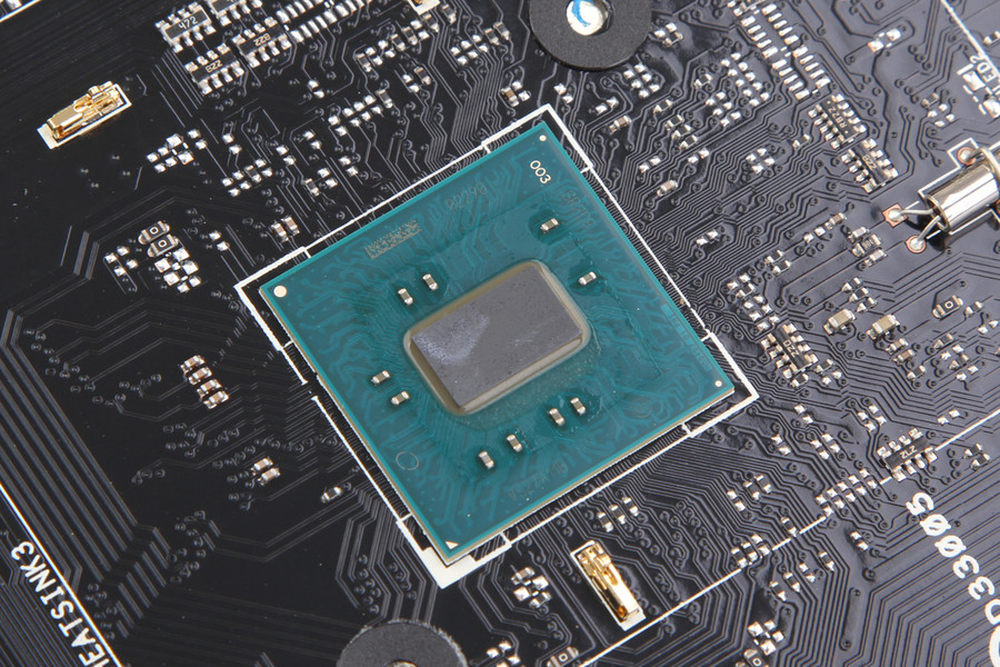

H170芯片组。
13/14

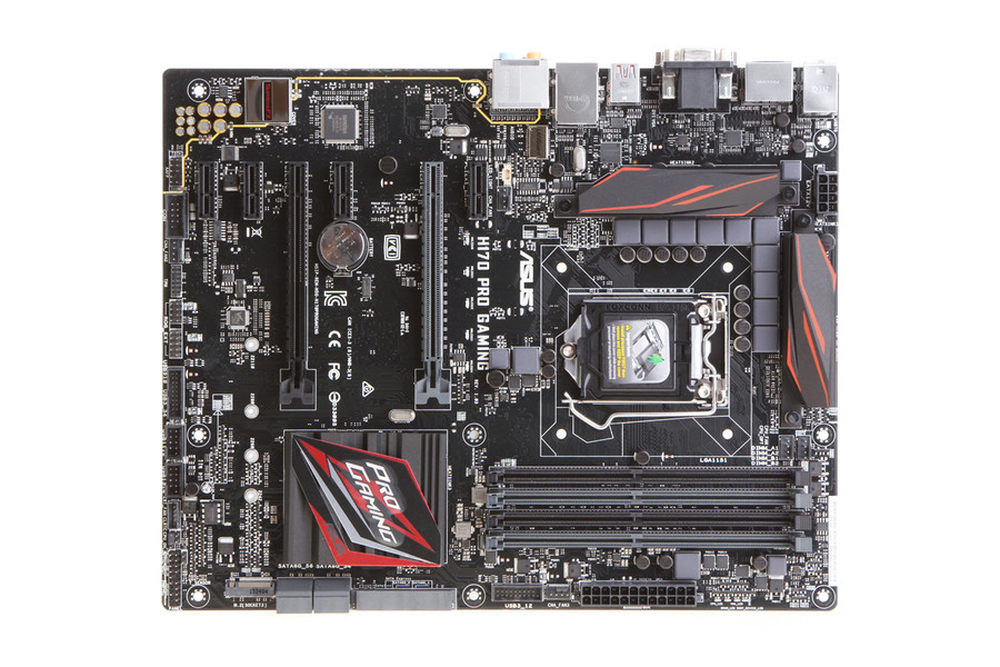

H170 PRO GAMING正面一览。
14/14

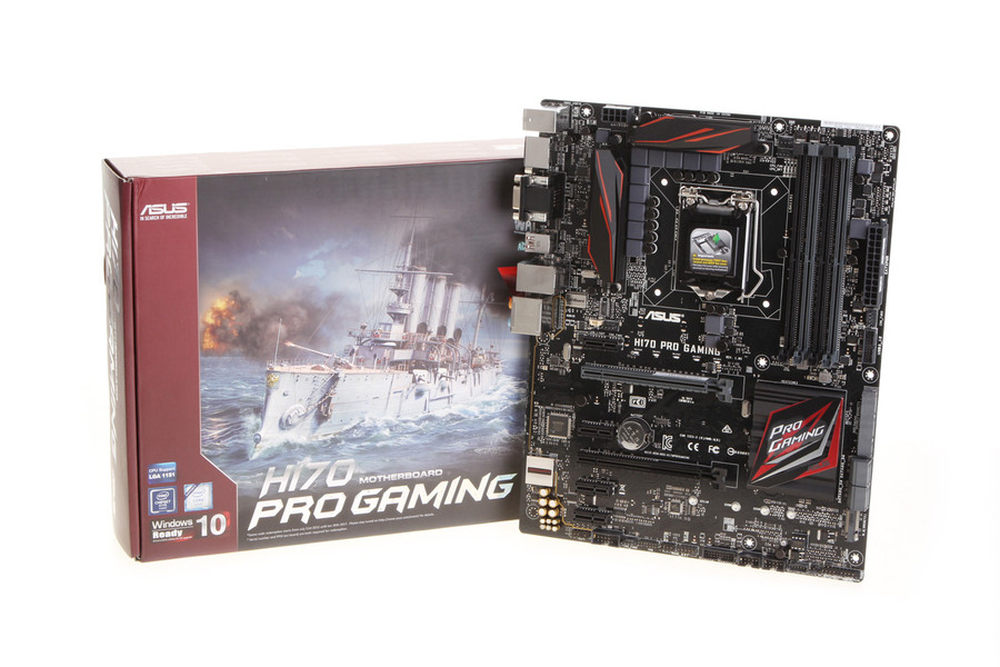

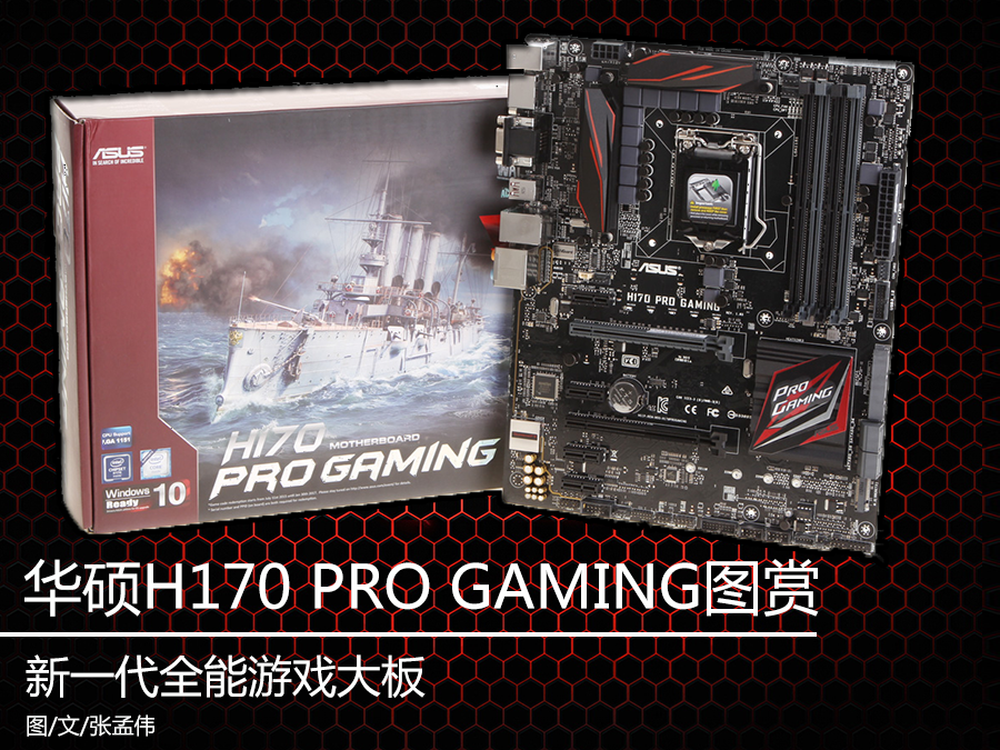

笔者收到的H170 PRO GAMING包装并不是在国内发布的版本，所以大家看着包装封面的阿芙乐尔号和半个月的战舰世界高级账号不要太眼馋，那是亚服的......据华硕方面透露，国内华硕主板的游戏福利也指日可待了■
