没有螺丝怎么办？Surface Book暴力拆解
2015-11-06 00:07作者：李佳辉编辑：李佳辉文章出处：泡泡网原创
图赏模式
分享
1/35
上个月微软为我们带来了传闻已久的大号Surface，令很多人没有想到的是这款Surface被叫做Surface Book，并且是一款可插拔的二合一设备，更惊为天人的是其键盘底座上集成了一颗由NVIDIA定制的GeForce独立显卡，虽然这只是一颗基于940M进行优化的GPU，但是我们依然很期待Surface Book的性能表现。下面为大家带来来自iFixit的拆解图赏！

注：文中所有图片均来自iFixit，所有文字由泡泡网笔记本频道后期添加，拆解图片有删减，原文请点击iFixit官网查看。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥3
2/35

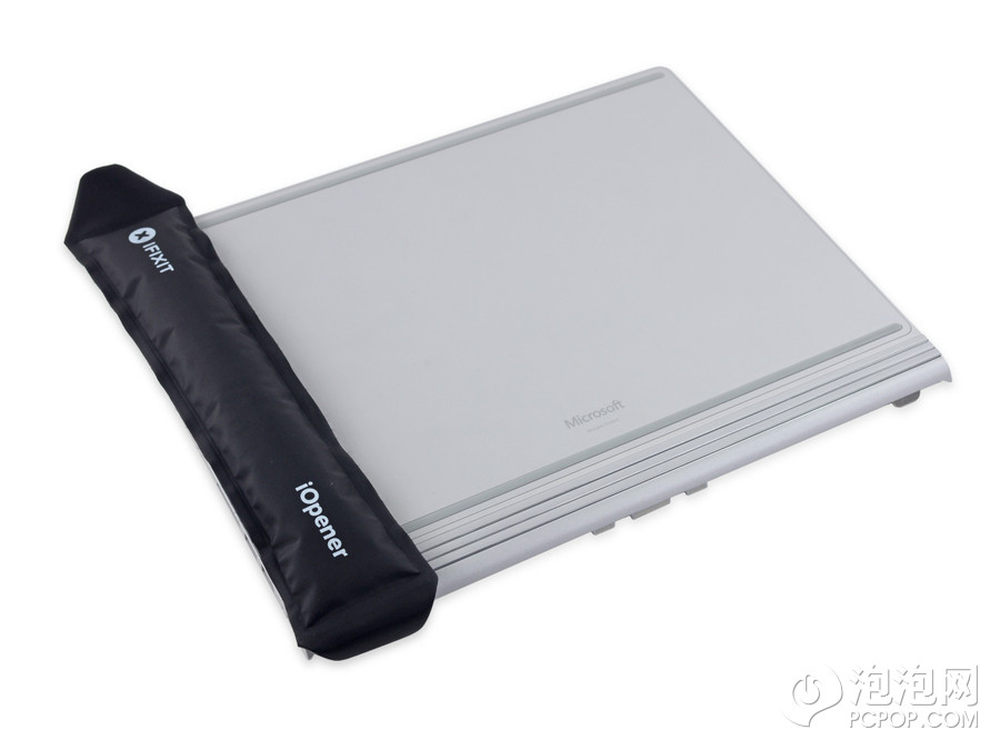

Surface Book采用了二合一设计，iFixit从屏幕部分开始进行拆解。微软在机身外面没有使用任何螺丝，所以首先通过加热使胶水失效以拆开屏幕。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
3/35

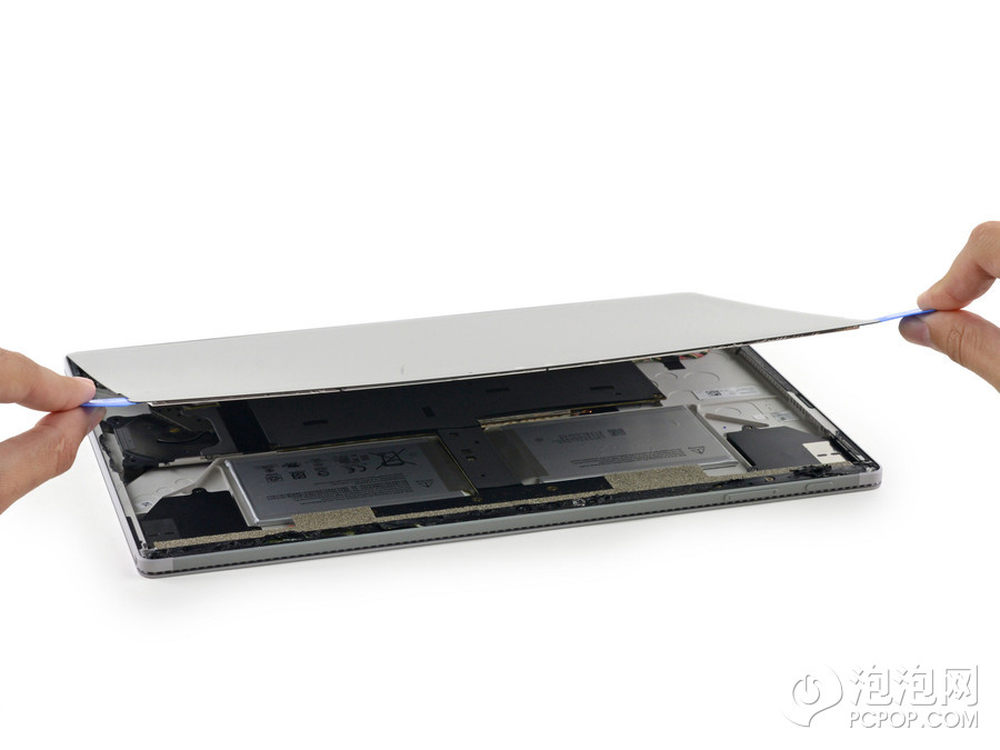

使用撬棒一点点将屏幕面板拆开。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
4/35

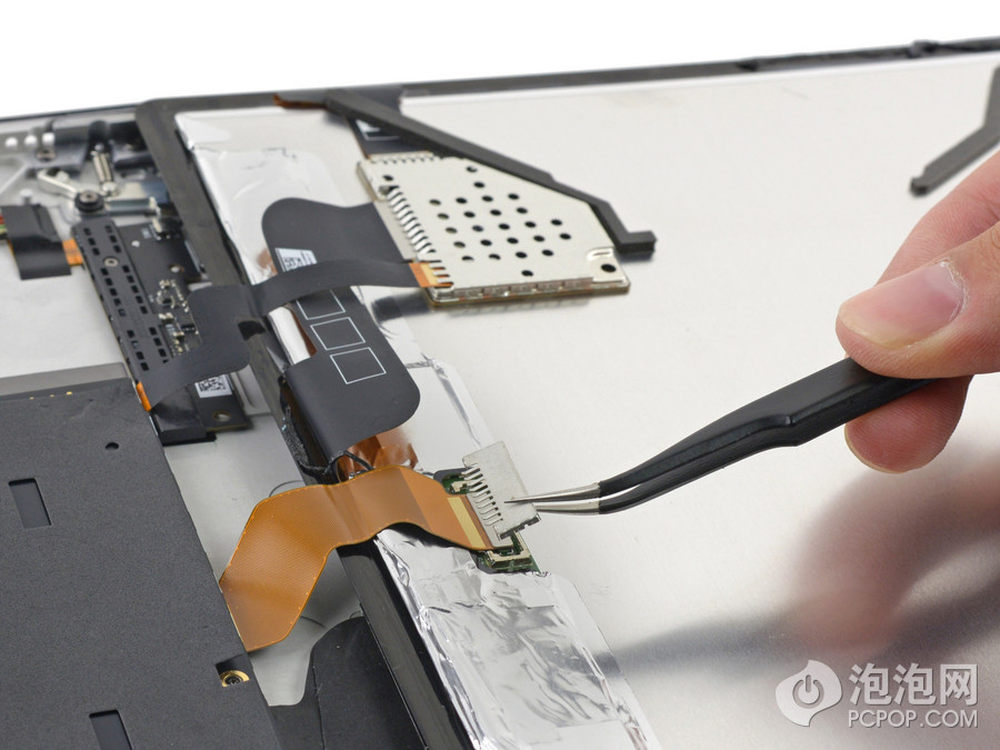

断开屏幕部分的排线，微软将屏幕排线焊接在了主板上，这与一般OEM厂商的设计是相反的（大多数厂商选择将屏幕排线焊接在屏幕面板上，通过接口与主板连接）。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
5/35

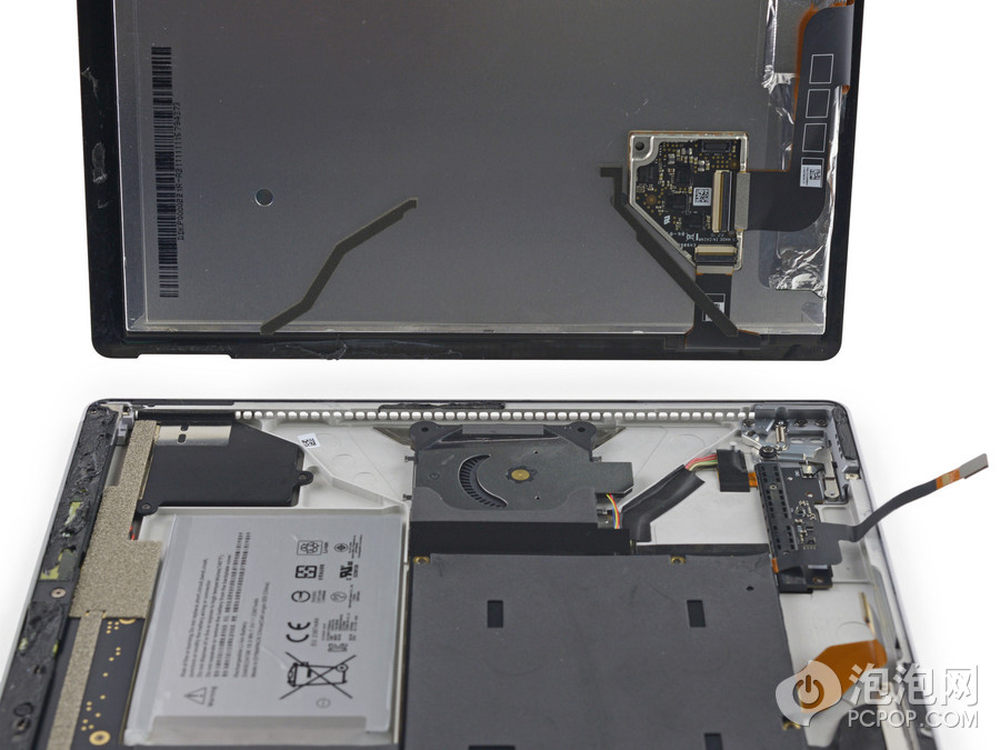

屏幕排线位于机身右侧。屏幕背面有两个条状缓冲海绵，它们与机身结合后形成一个引流风道。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
6/35

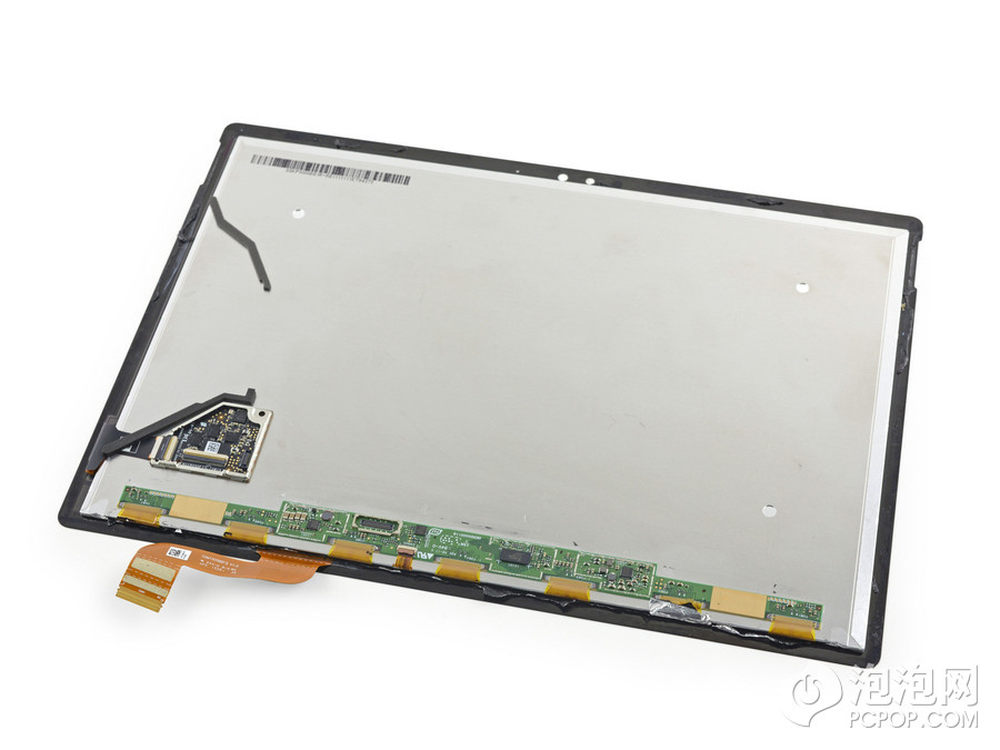

拆下来的屏幕面板背面。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
7/35

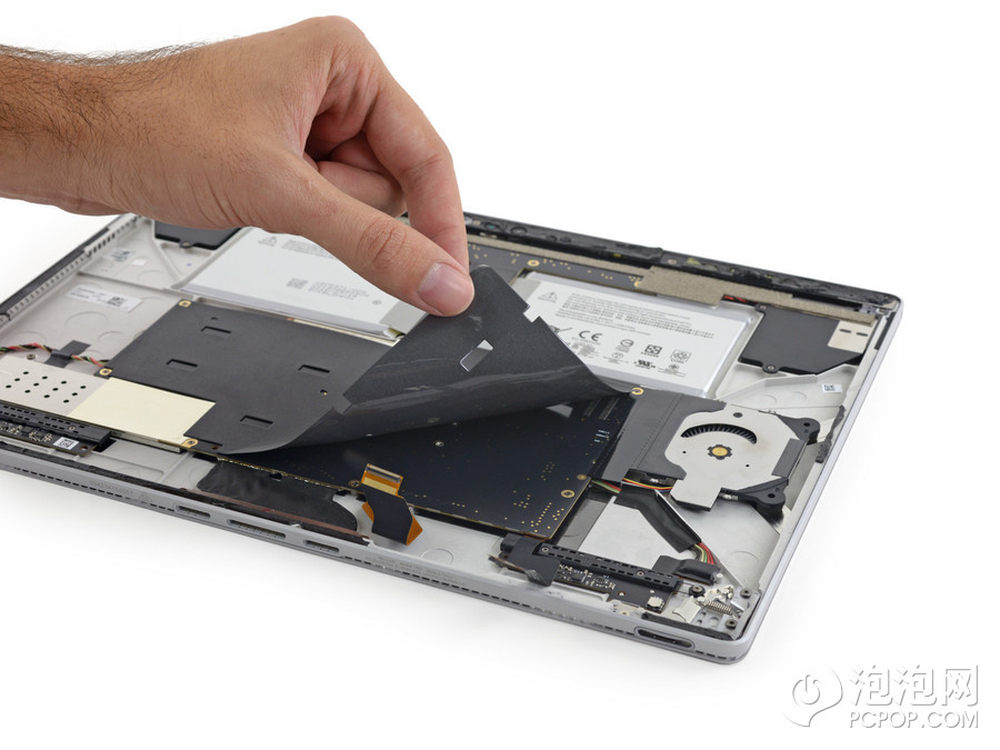

接着可以拆卸主板，首先撕下覆盖在主板表面的泡沫纸。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
8/35

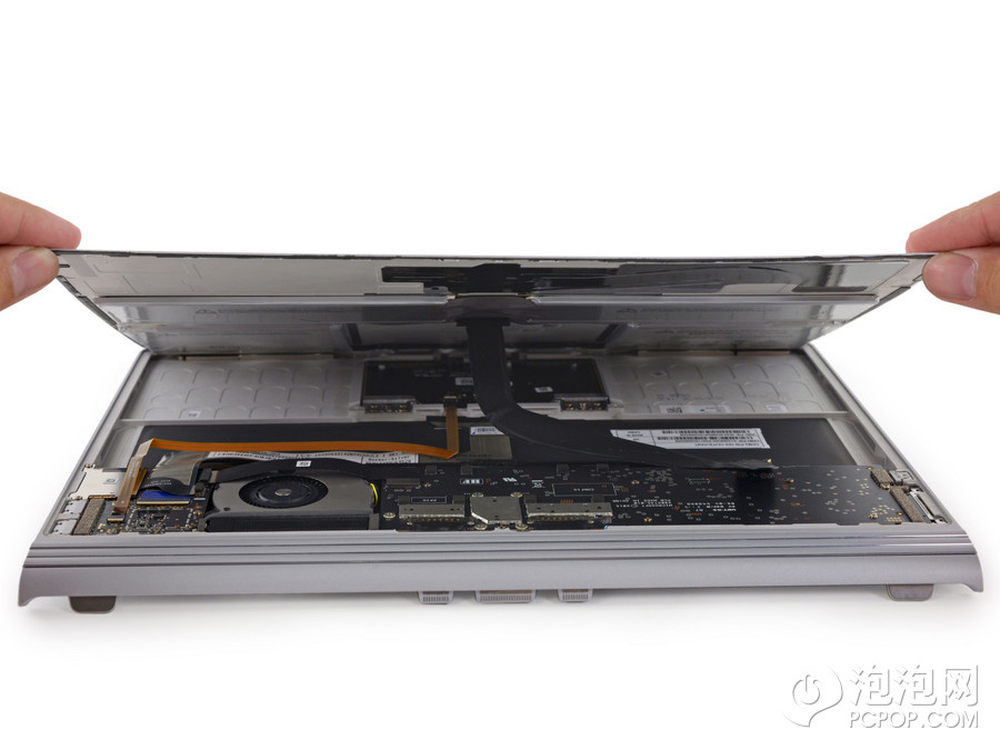

这就是机身部分的全貌了，可以看到内部空间的利用率并不是非常高，有基础比较大面积的留白。
在最上方有一条盖板覆盖了摄像头模组，需要将其拆开后才可以取下摄像头。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
9/35

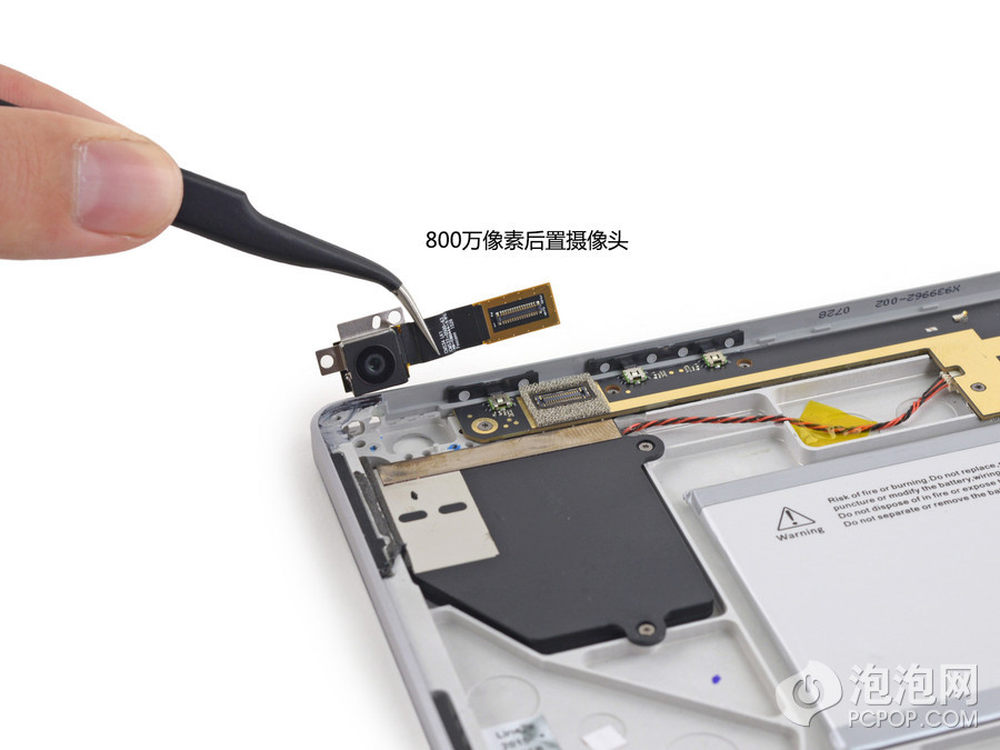

左上方的800万像素主摄像头。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
10/35

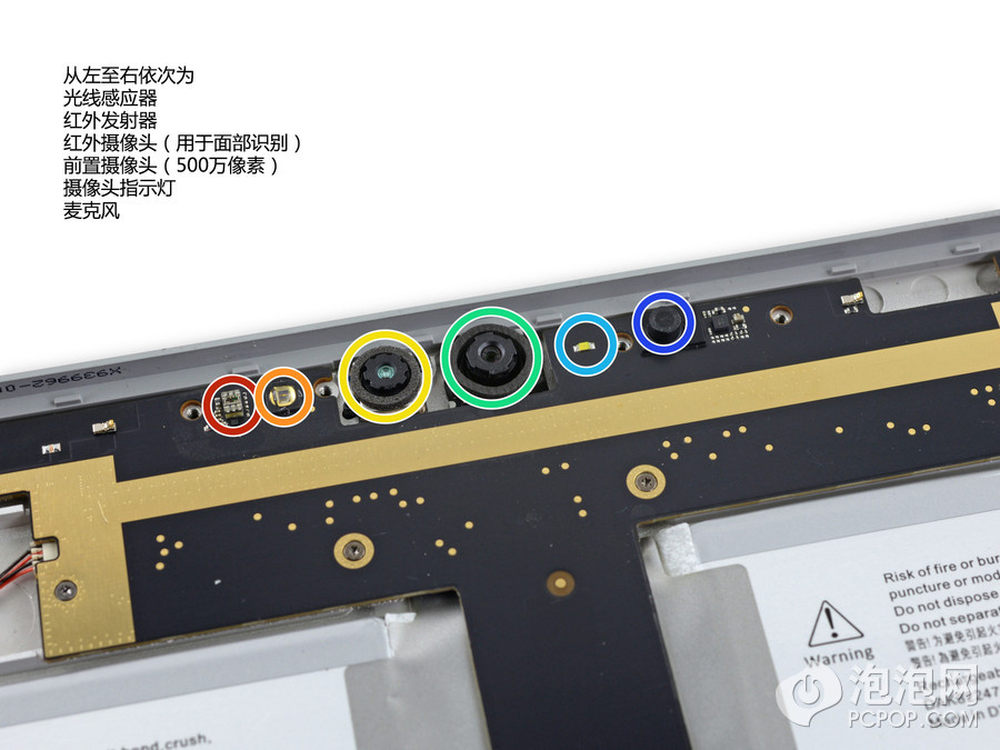

Surface Book支持Windows Hello功能，微软为其提供了面部识别功能（通过红外发射器和红外摄像头实现），具体位置如图。两颗摄像头与主板的连线在主板背面，需要取下主板后才可以拆解。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
11/35
右上方的3.5毫米耳机/麦克风二合一接口，微软没有使用一体化的面板，只是通过一根略长的排线将其与主板连接起来。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
12/35

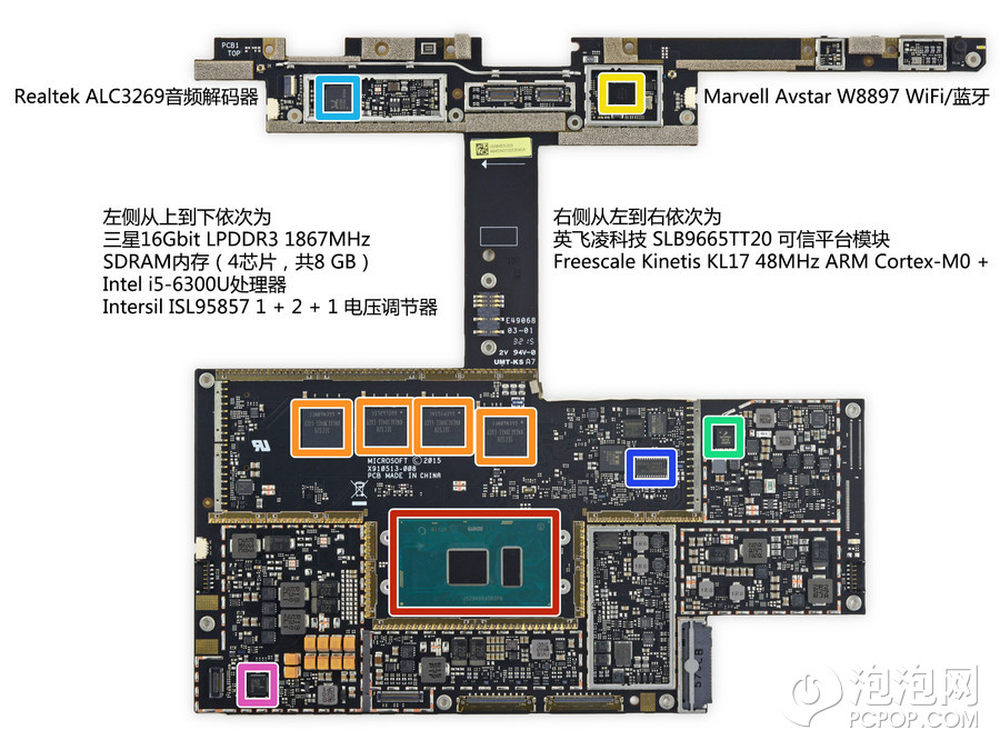

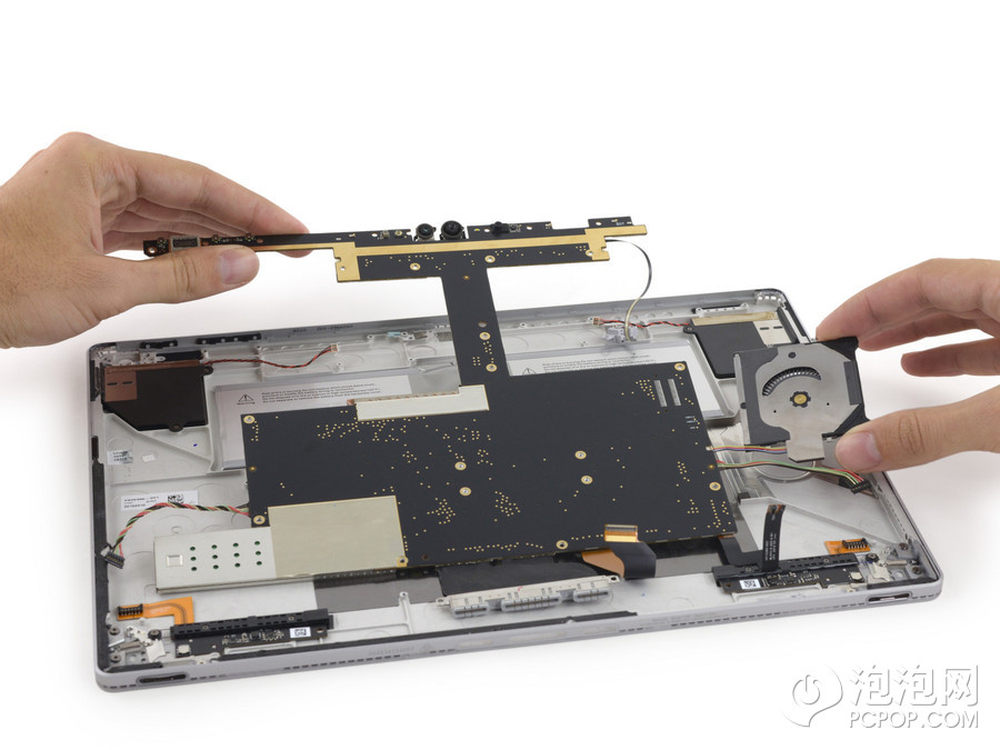

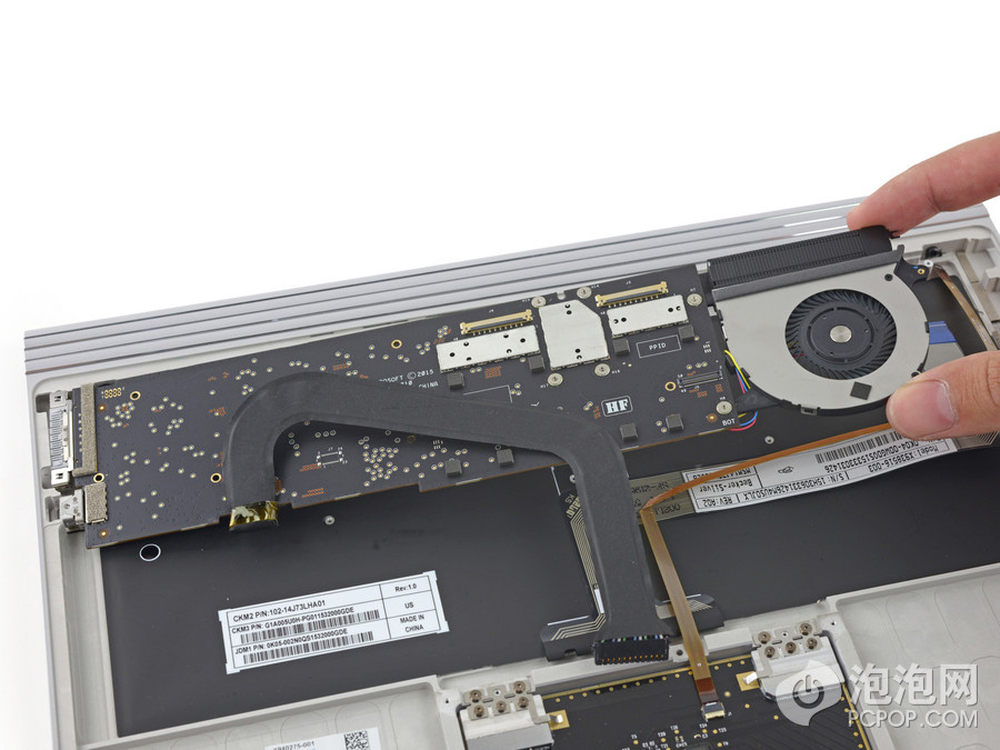

接着断开两侧扬声器与主板的连接线以及左右两侧下方的连接线就可以取下主板了，需要注意这时风扇与主板扔处于连接状态。Surface Book主板的造型比较特别，微软用了非常多的排线连接其它功能组件，这使得当有故障出现时可以用最低的成本更换相应模块，不过考虑到这机器并不好拆卸，所以对普通用户而言意义并不是很大，只是对微软来说方便维修而已。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
13/35

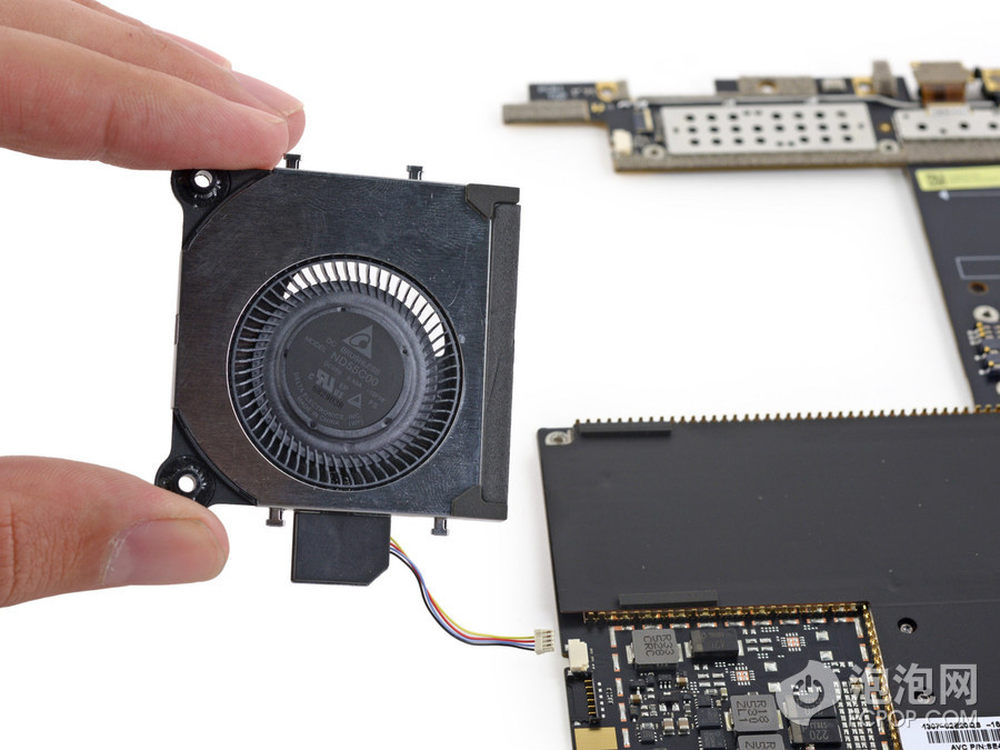

Surface Book一共有三种处理器可选，分别是酷睿M、酷睿i5和酷睿i7，所以风扇还是必不可少的，微软使用了超薄的0.5Amp 风扇。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
14/35
接着取下覆盖在主板表面的这块硕大的散热铜板。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
15/35

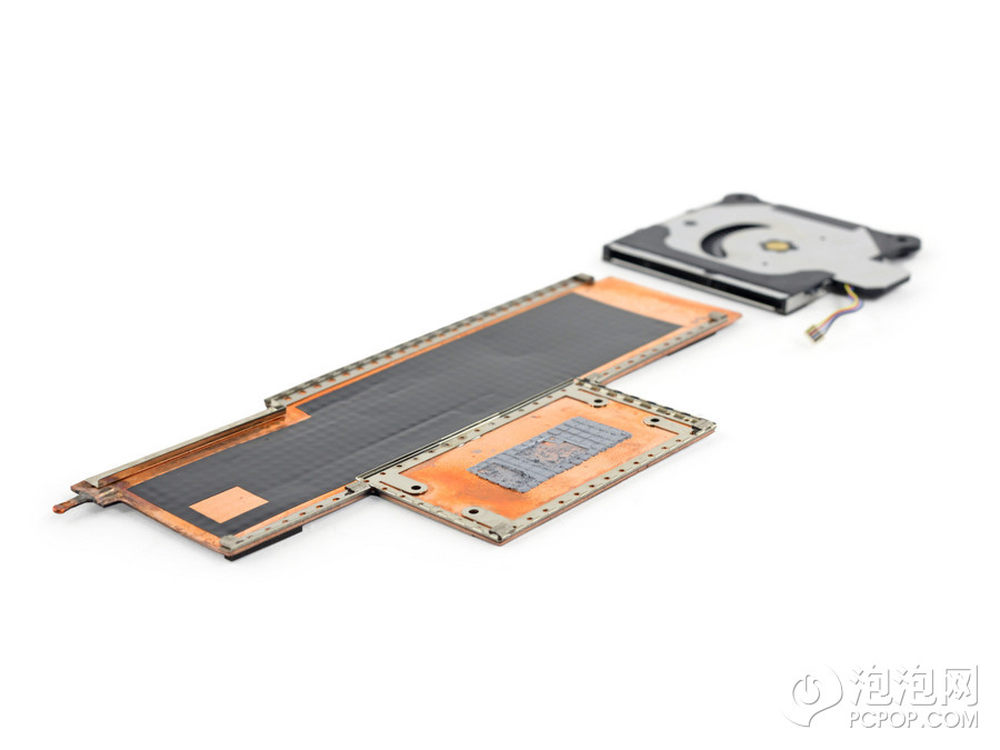

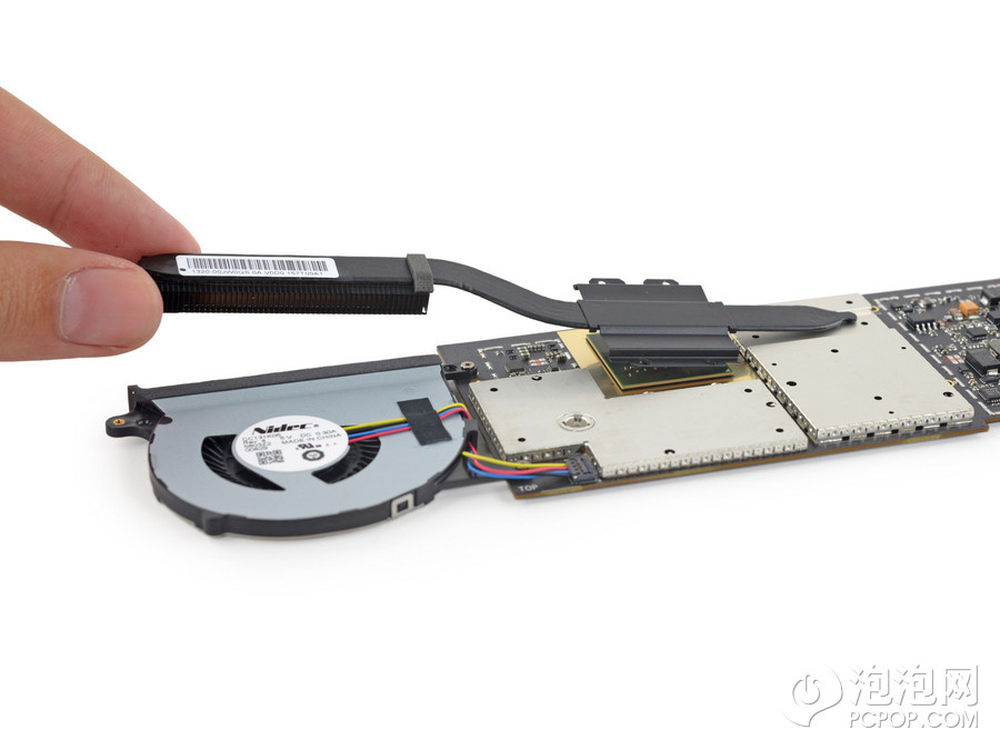

散热模块由一块巨大的铜板和热管共同组成，核心部分涂有散热硅脂，而其他部分则有大面积的散热贴。散热模块的远端有一根热管帮助散热，使发热尽量远离cpu和其他部件。
微软在散热模组的设计上一直别出心裁。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
16/35

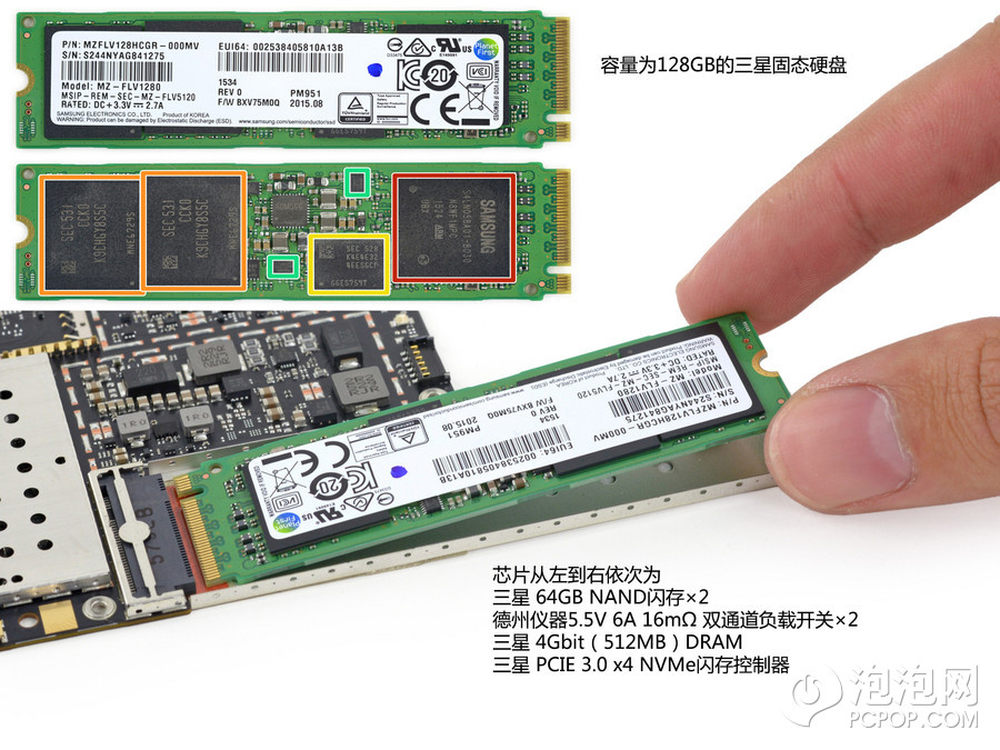

Surface Book的固态硬盘采用了插拔设计。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
17/35
Surface Book主板的造型看起来很诡异，微软为了同时照顾上下方的装置不得不将主板从中间割裂开来。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
18/35

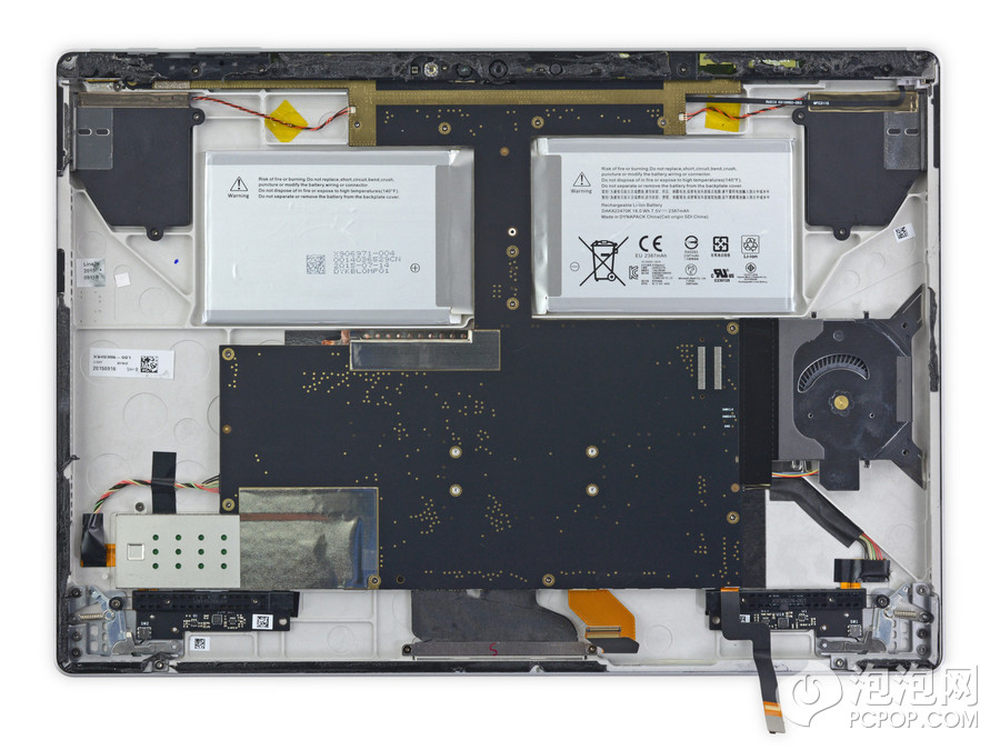

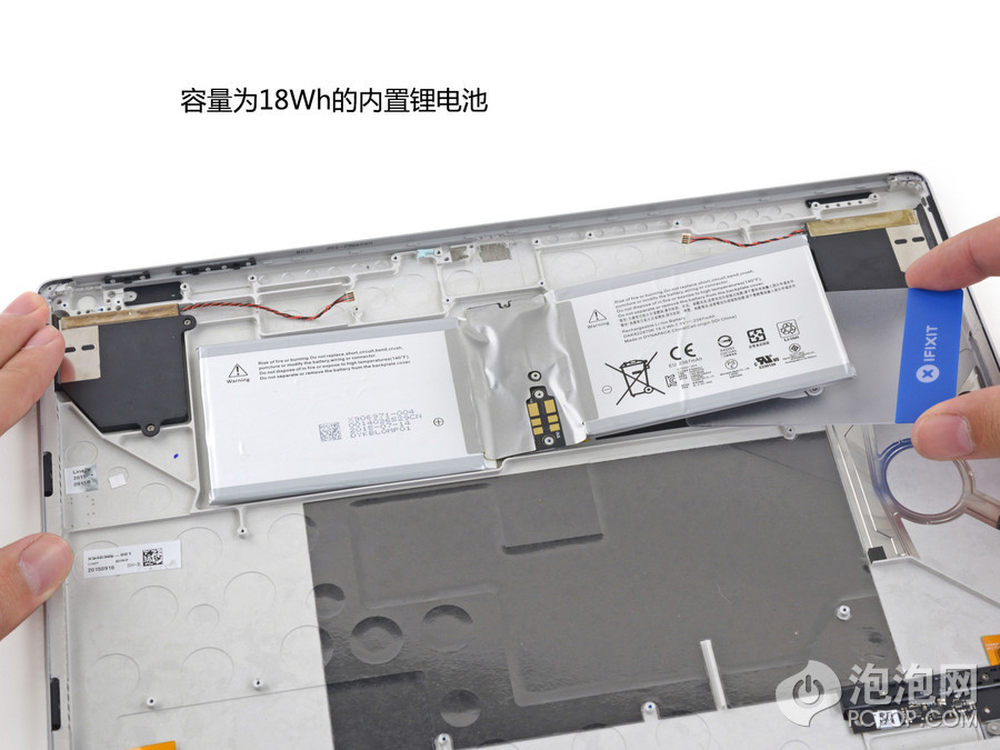

微软在主板的空白区域放置了容量为18Wh的锂电池，微软宣称平板部分的续航时间在4小时左右，虽然对于平板电脑来说这个成绩很一般，不过考虑到这是一块13.5英寸的屏幕，那么也就不必纠结了。毕竟没有人会离开电源长时间使用一个这么大的平板电脑。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
19/35

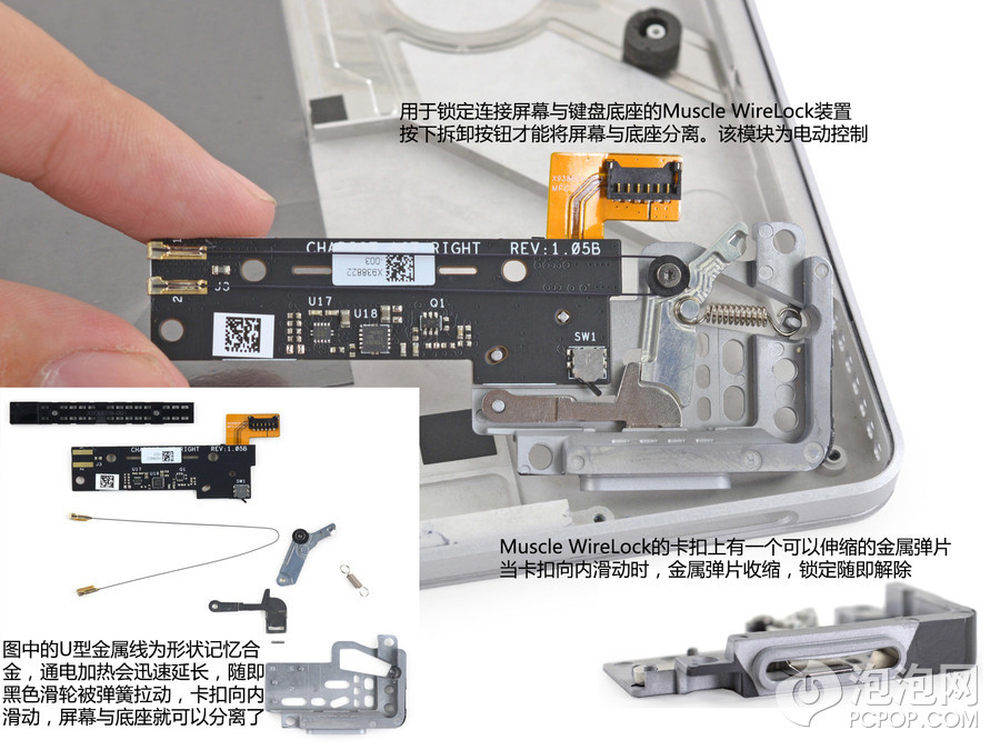

接着就是下方位于左右两侧的连接锁扣了，这个装置使得屏幕与键盘底座可以稳定可靠地进行连接。具体原理如图所示。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
20/35

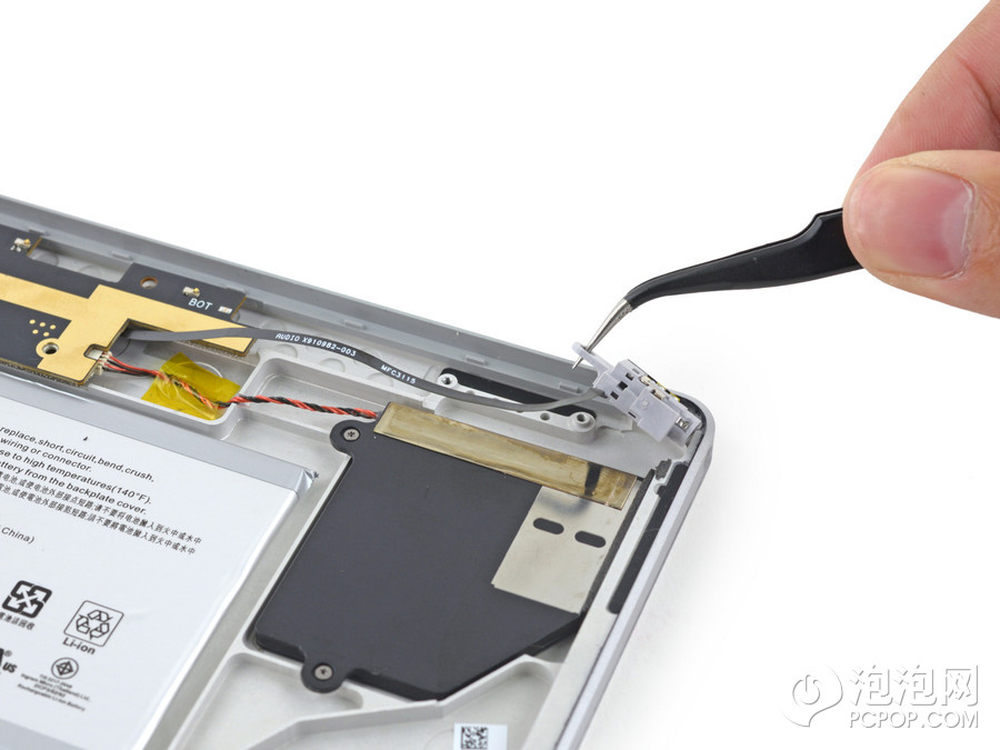

最后拆开位于上方左右两侧的扬声器。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
21/35

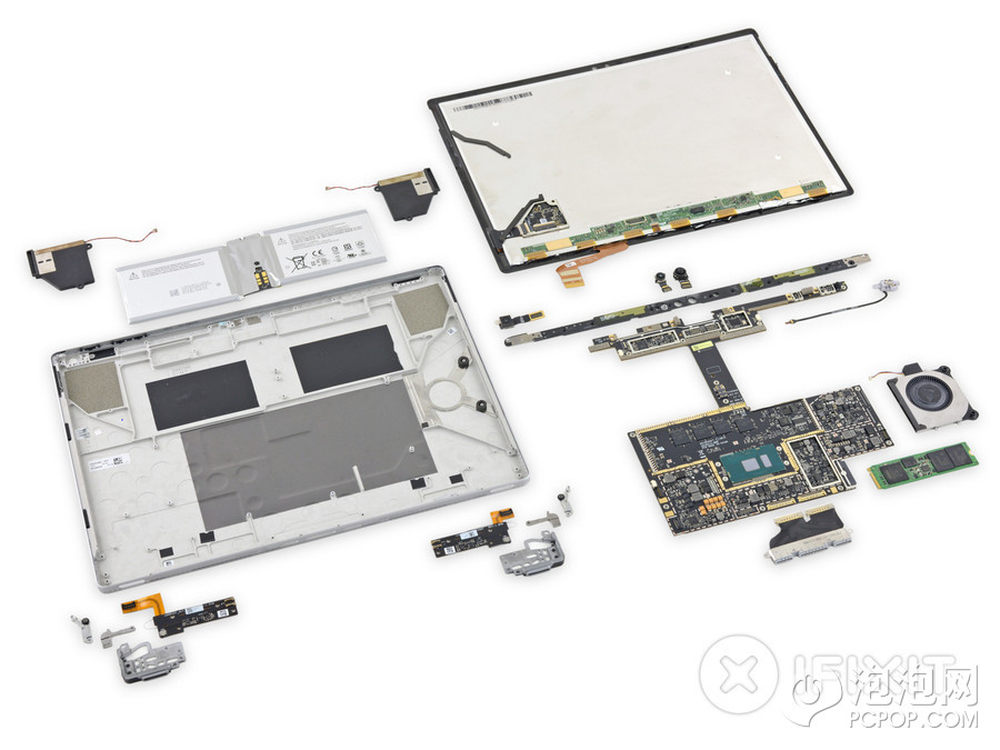

至此，Surface Book的平板部分就已经拆解完毕了。如上文所说，Surface Book屏幕部分采用了大量的模块化设计，有着一个造型别致的主板和18Wh的锂电池。整体的内部设计算不上是精致巧妙，但也是业界的顶级水准。接着我们继续为大家带来键盘底座部分的拆解图赏。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
22/35

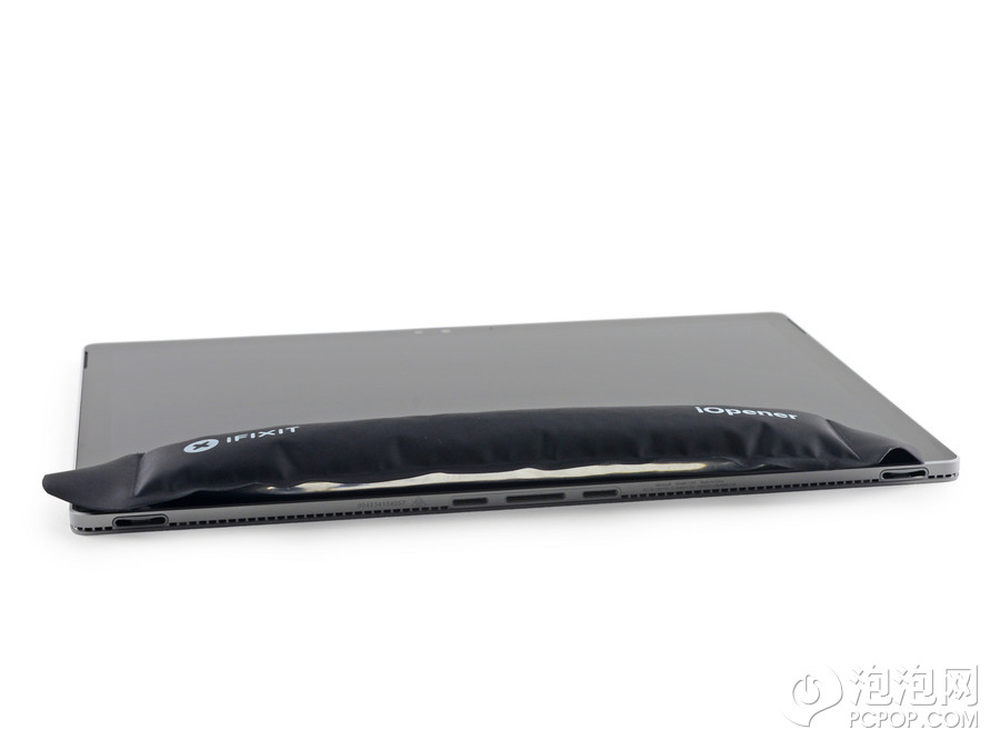

Surface Book的键盘底座与屏幕部分一样没有采用螺丝进行固定，所以iFixit依然通过加热使胶水失效以打开面板。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
23/35
撕开两条防滑条后继续加热，然后一点点将后面板慢慢撬开。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
24/35
接着我们就可以一睹底座的内部芳容了。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
25/35

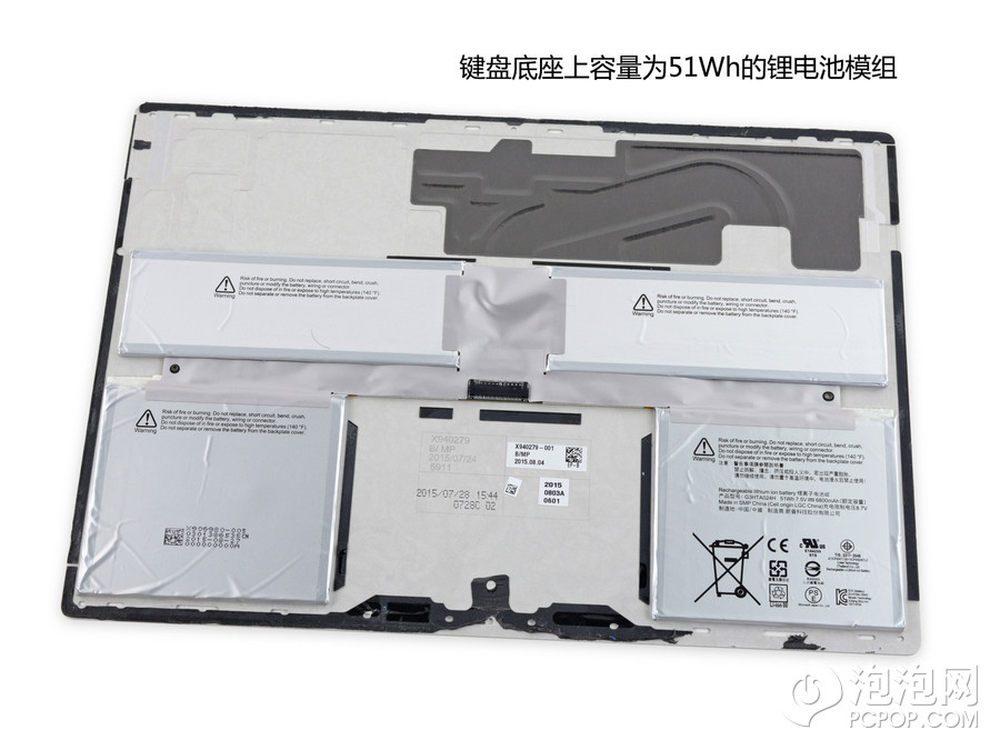

在刚刚撬开的面板背面粘合了容量为51Wh的电池模组，加上屏幕部分的14Wh，Surface Book一共有69Wh容量的电池。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
26/35
Surface Book的大部分接口都位于底座上，首先将独立的SD读卡器拆开。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
27/35

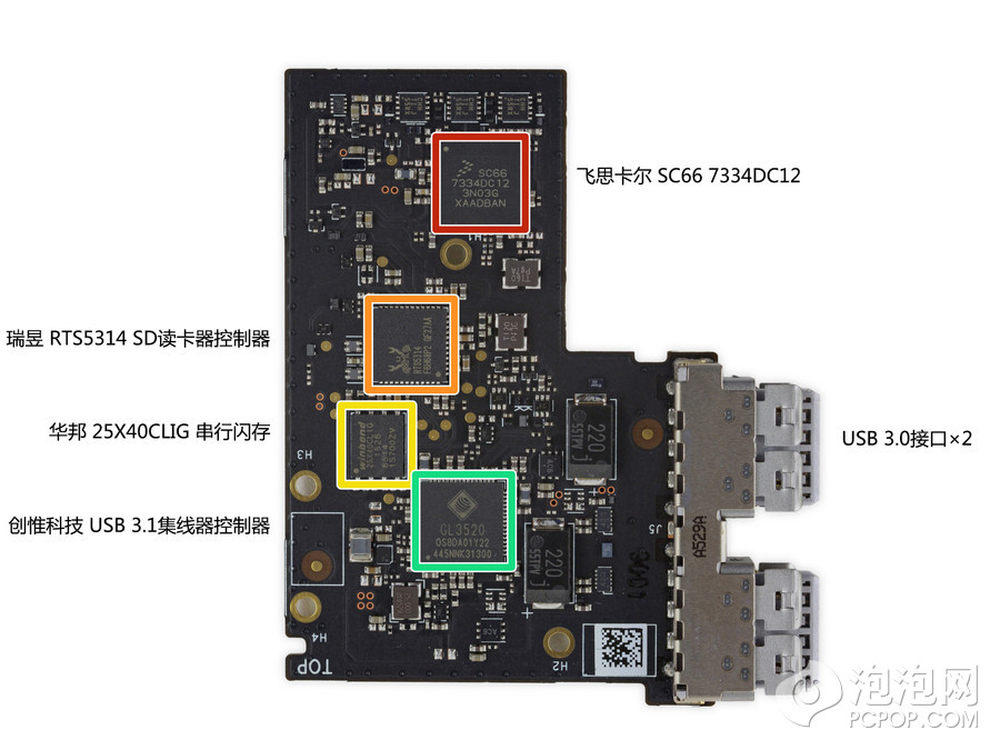

接着把SD读卡器上方的USB控制器取下来，控制器上集成了两个USB 3.0接口，这是控制器背面的芯片。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
28/35

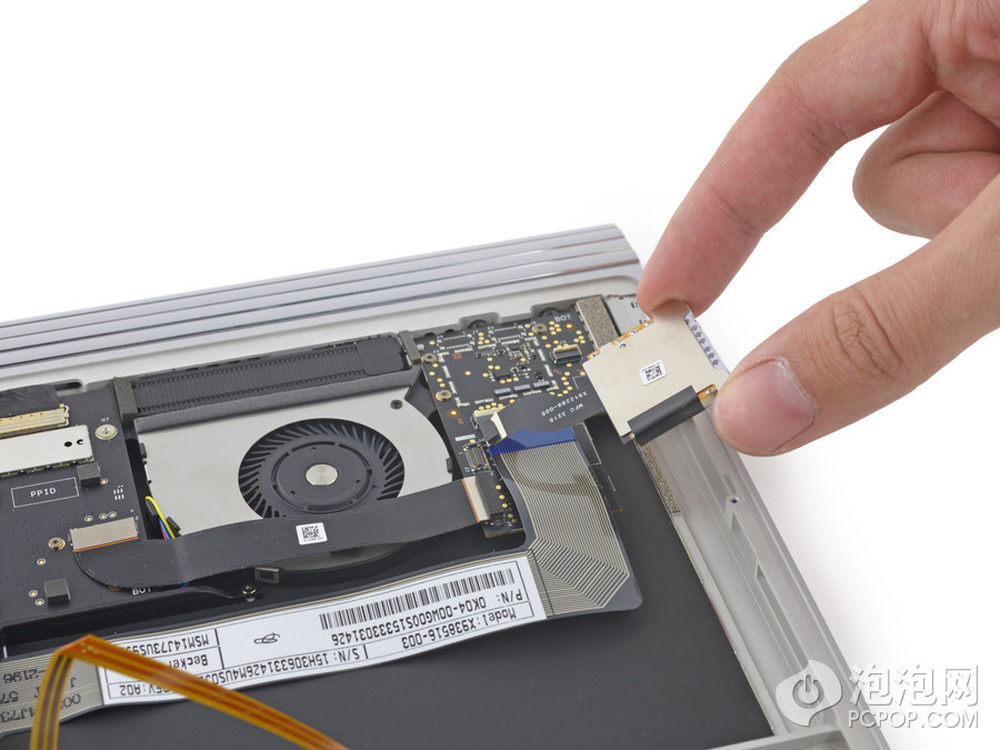

接着要对键盘底座上最主要的显卡动手了。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
29/35
键盘底座的显卡板散热设计与普通的笔记本很像，黑色的散热模组也是像极了MacBook的设计。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
30/35

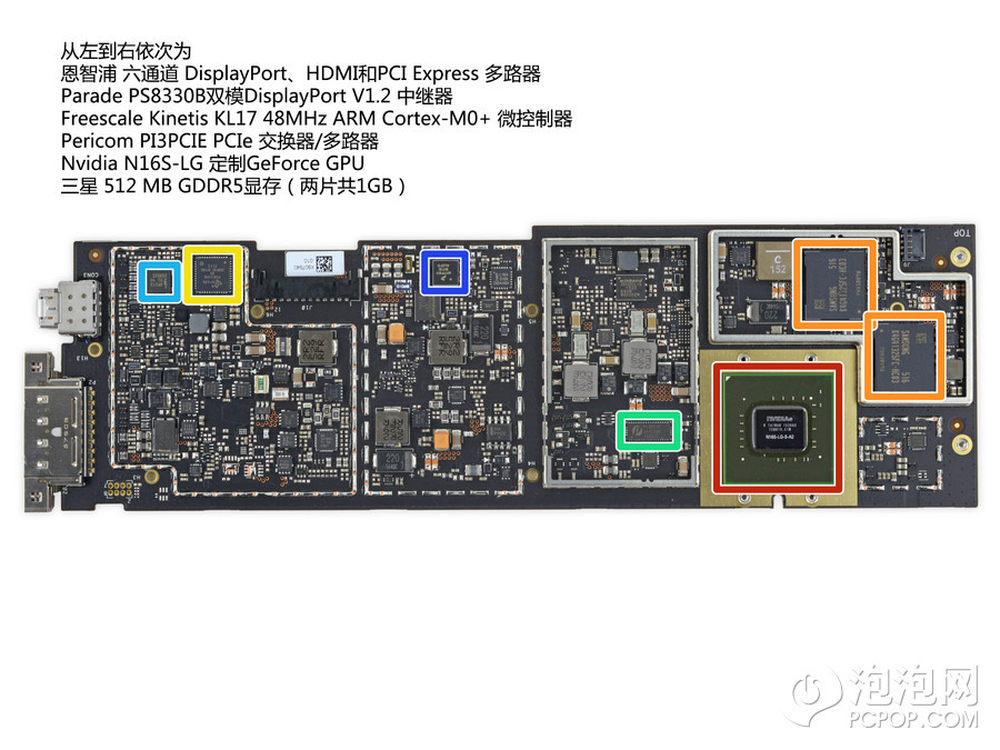

显卡板上的芯片模组设计如图。
iFixit拆解的是备受瞩目的带有独立显卡的版本，但是相信也有很多用户会购买非独显版，我们猜测微软在非独显版的板子上会阉割掉最右侧GPU那一部分，这也就让底座的内部有了更多的空间。
当然还有一种可能是微软保留了最右侧的面积，但是没有安装芯片，这种可能性似乎更大一些。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
31/35

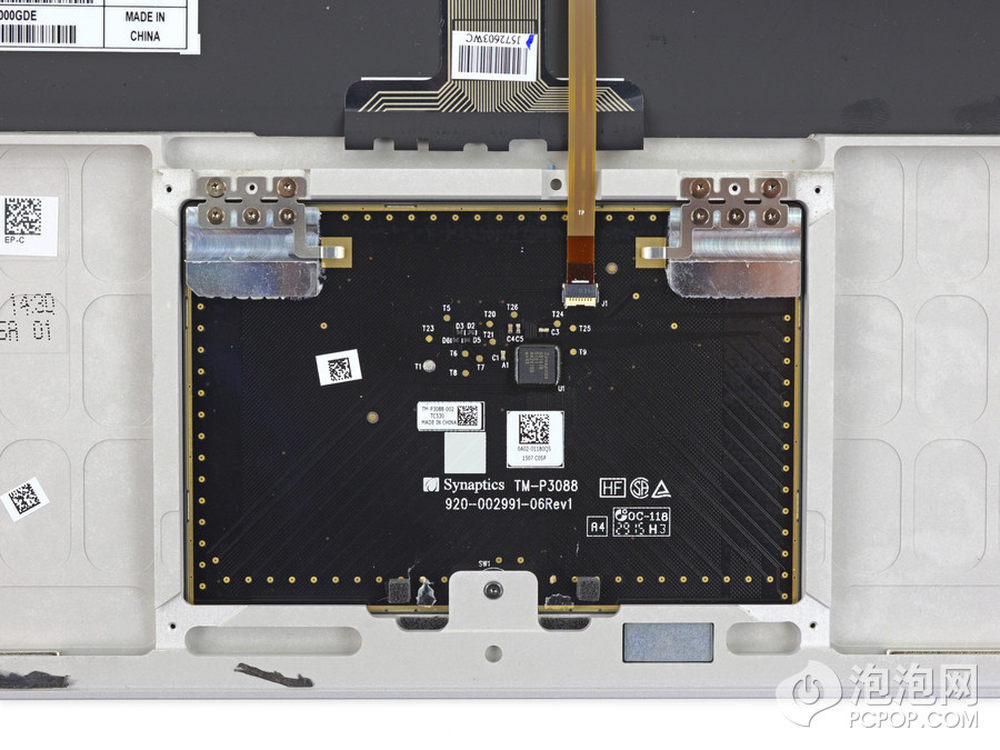

接着是由Synaptics提供的触控板，大部分笔记本都使用了来自这家厂商的触控板，微软这一次没有增加类似Force Touch的功能，所以这个触控板在硬件上并没有什么独特的功能。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
32/35

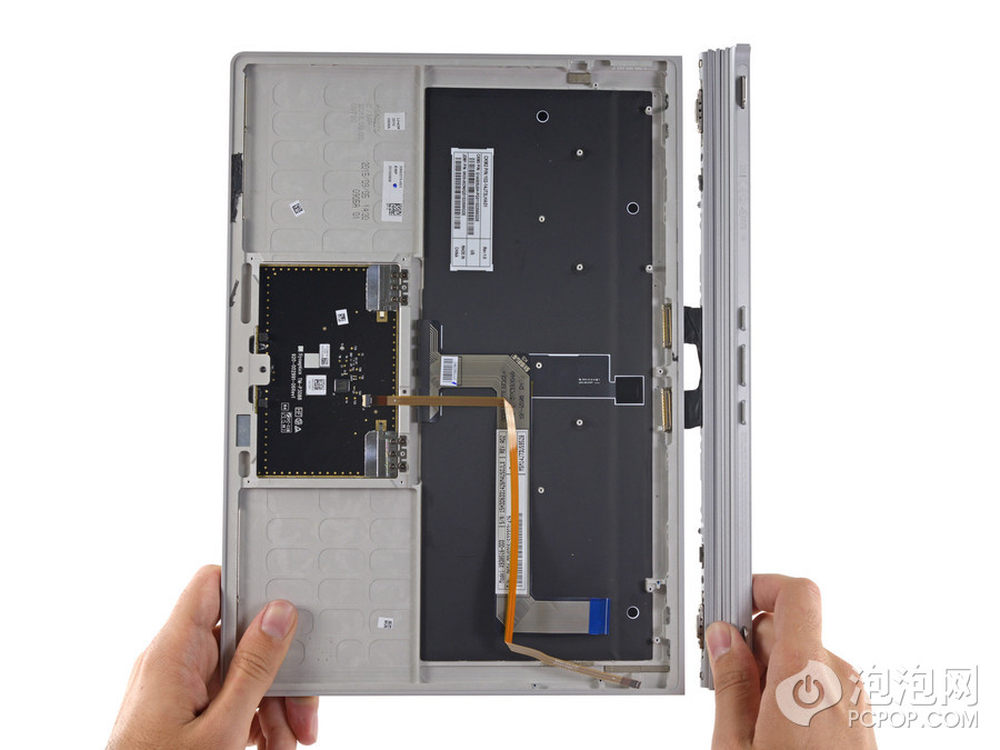

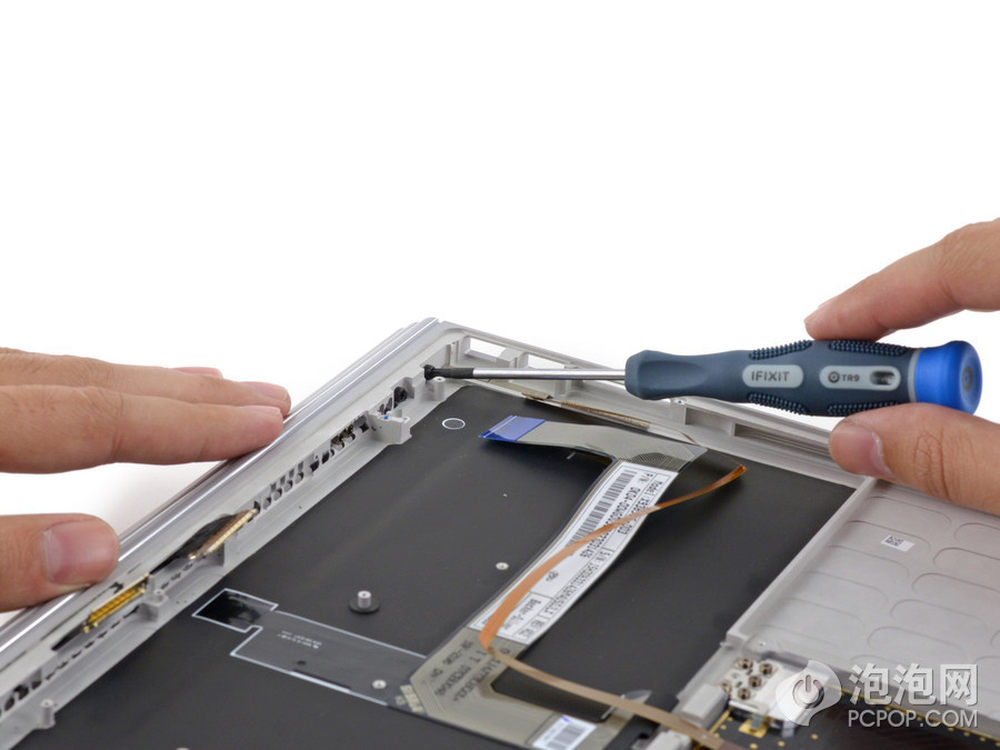

接着将Surface Book引人注目的分段式铰链转轴拆开，拧开螺丝即可。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
33/35
这就是那个像吸管一样的家伙了。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
34/35
将固定螺丝分离后，铰链转轴上有各种接口、线缆等都是可以更换的，如果出现故障很容易维修。

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：￥392起 iFixit工具（淘宝）：淘宝搜索 参考价格：￥22起
35/35

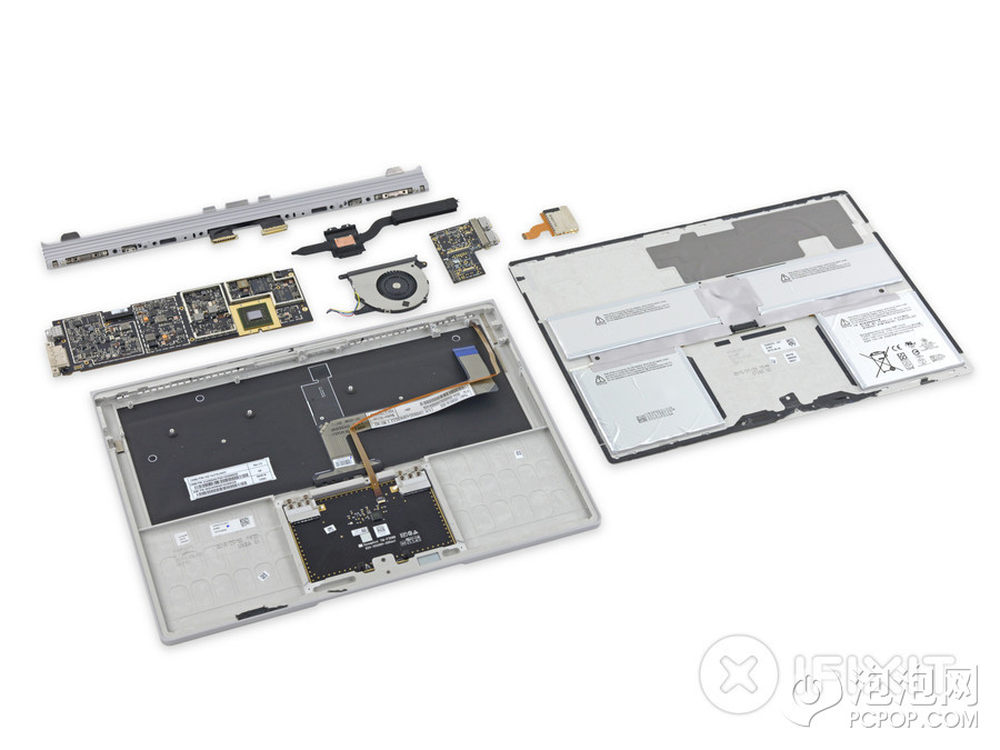

至此，底座部分的拆解也已经结束了。

iFixit对Surface Book的维修评分为1分（10分为最易维修），这个得分比Surface Pro 4 的得分还要低，维修难度很高，通常如此低的得分我们只能在苹果的设备中看到。除了SSD可以更换之外，所有的部件包括CPU、GPU、内存都是焊接在主板上的，且采用了大量的胶水粘合，外壳很难拆卸，不建议用户自己拆卸更换配件。

从我们以往看到的拆机来分析，微软虽然这一次用了大量的模块化设计，但是整机的拆解难度还是相当高的，而且全胶水粘合的设计另用户很难将其恢复原样，即使是微软官方维修恐怕也只能使用未粘胶的配件来进行复原吧！不过微软的硬件功力还是毋庸置疑的，目前Surface Book的国行版本还没有消息，期待它尽快走到我们的身边！

--------------------------------------------------------------------------------------------------------------

iFixit工具（海淘）：美国亚马逊 参考价格：
