可修复性不高苹果iPad Pro平板完全拆解

2015-11-13 00:01作者：王培振编辑：王培振

图赏模式

1/29

双11当天，苹果接地气的开放了大屏平板——iPad Pro的购买权限，国内官网也同步发售，虽然早在之前我们便得以知晓该平板的相关参数，不过这种事情还是要讲究“眼见为实”，所以今天也为大家奉上这篇iPad Pro的完全拆解。（本文编译自iFixit）

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

2/29

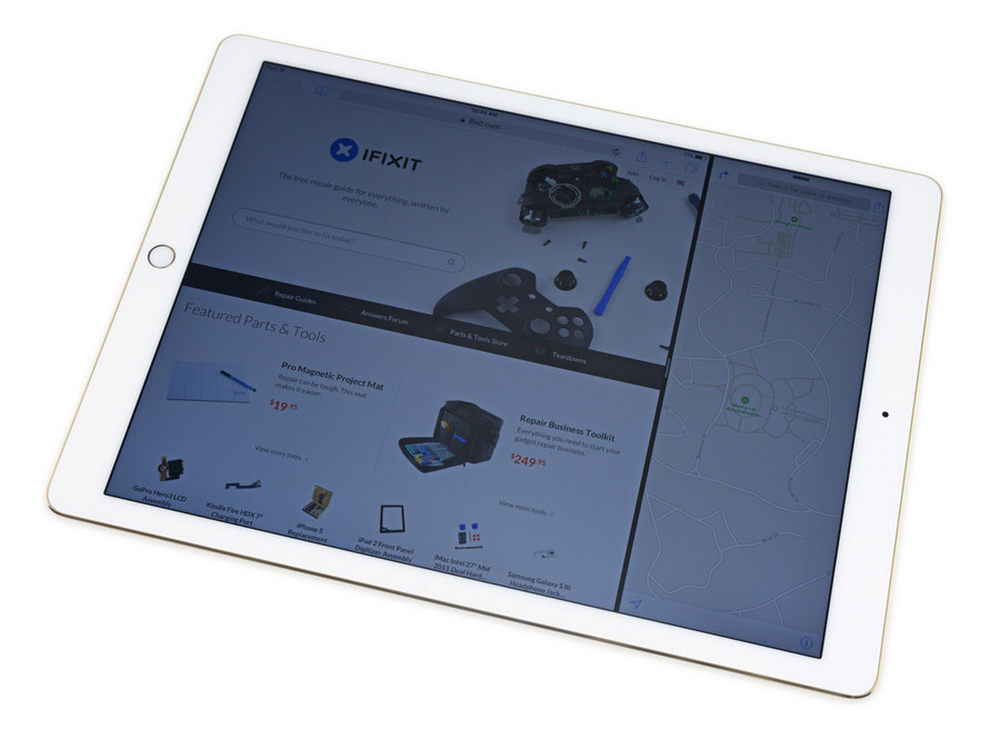

在拆解之前我们还是来回顾一下该平板参数，它配备了全新的A9X处理器，性能是上代的1.8倍，4GB内存，有32GB版本和128GB版本可选。它还配备了一块分辨率为2732×2048的12.9英寸高清显示屏以及一颗800万像素的主摄像头，续航能力也能达到10个小时。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

3/29

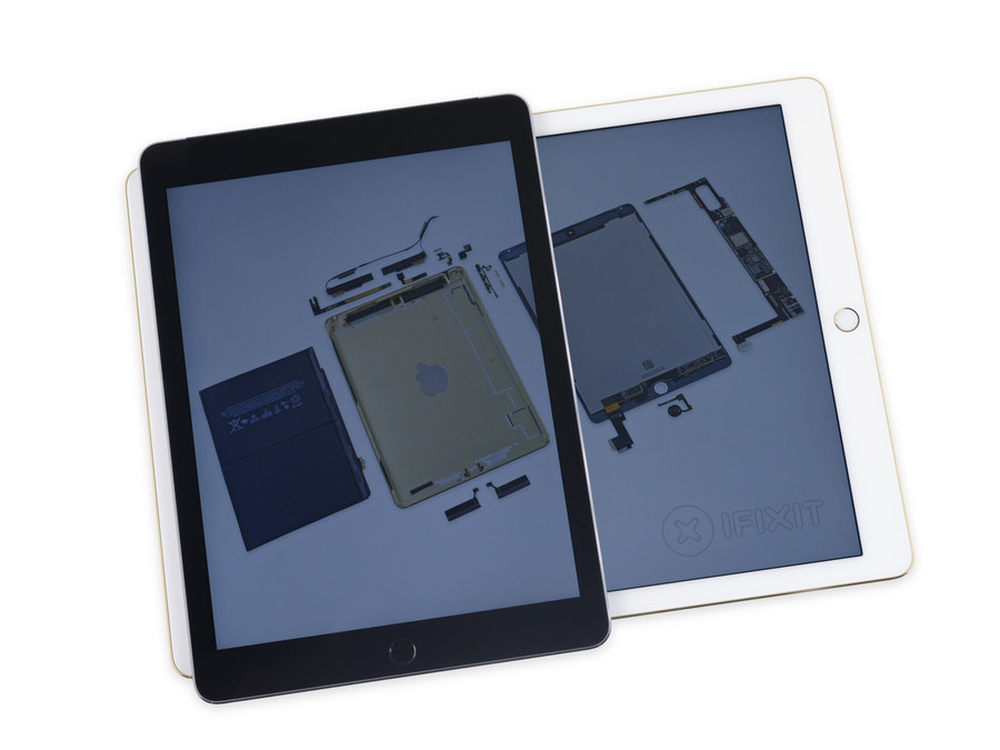

屏幕本身确实大了不少，相比上一代大约增加了78%%。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

4/29

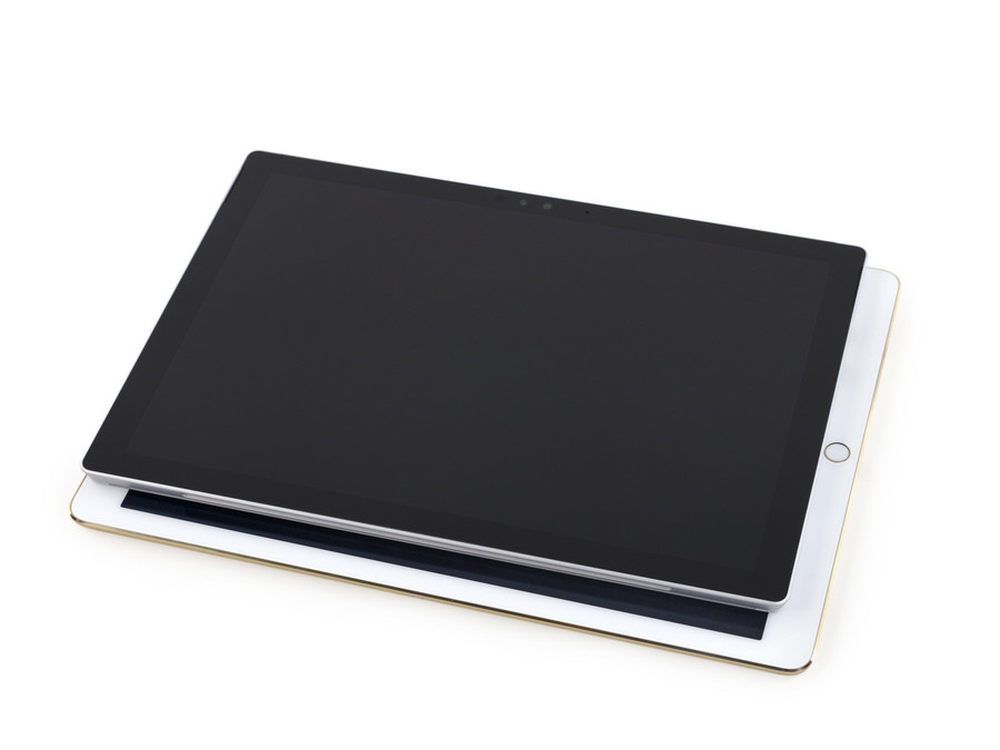

即便和之前拆解过的Suface Pro 4相比，iPad Pro也是大了一圈，不过本身却更为轻薄，整体厚度薄了1.55mm。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

5/29

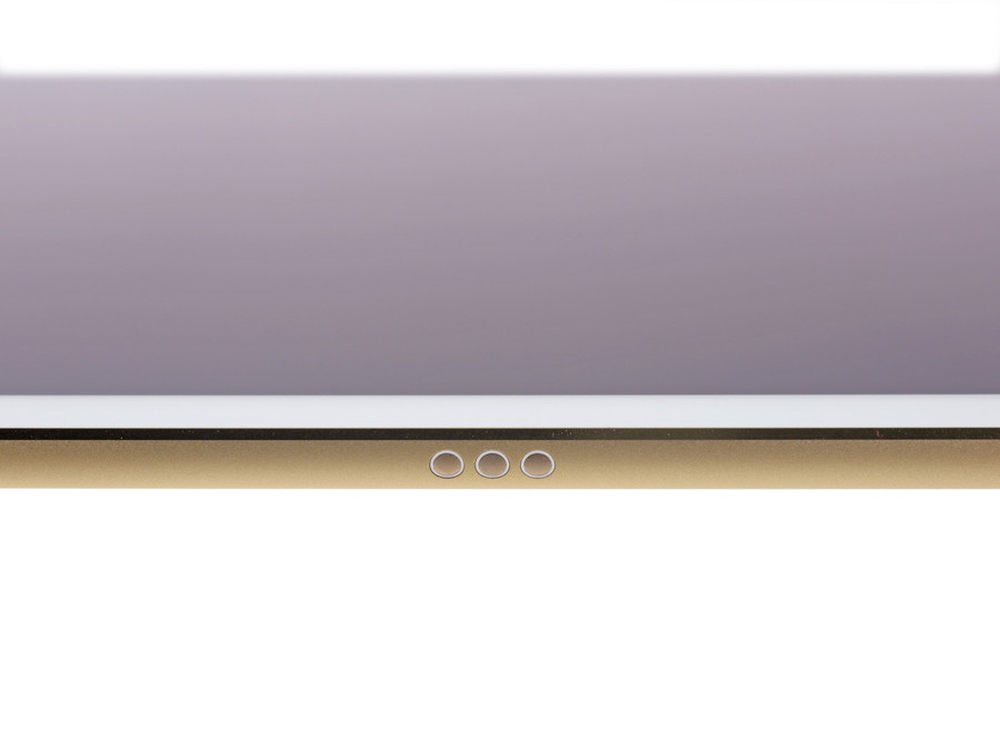

图中为Smart Connector接口，用于蓝牙键盘和iPad Pro之间的连接，让iPad Pro具备更强的文字录入能力。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

6/29

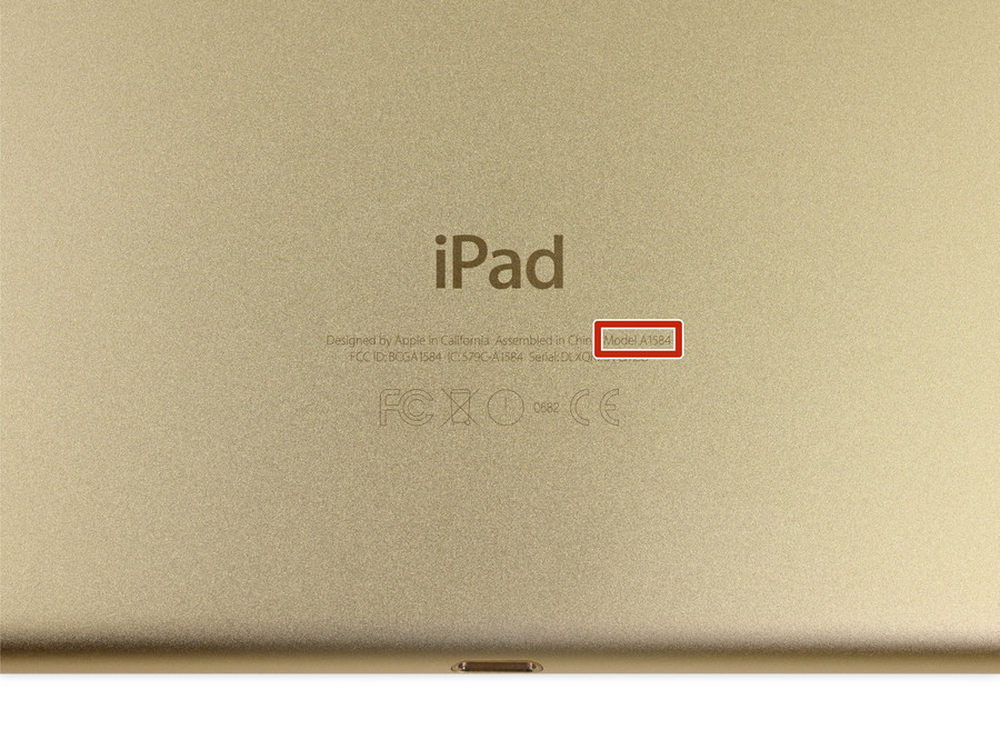

拆之前还是要确定一下该平板的具体型号以及一些监管信息，如上图所示，该平板的具体型号为A1584。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

7/29

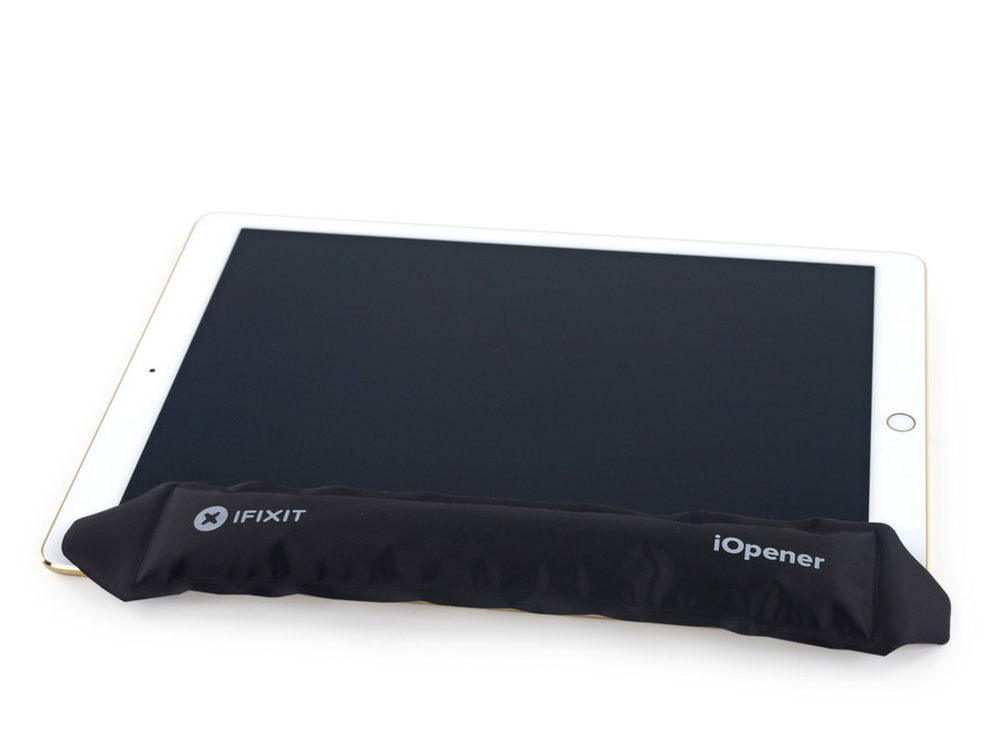

拆解之前还是要先将iOpener加热以后放到平板的边缘，从而融化屏幕边上的粘合剂。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

8/29

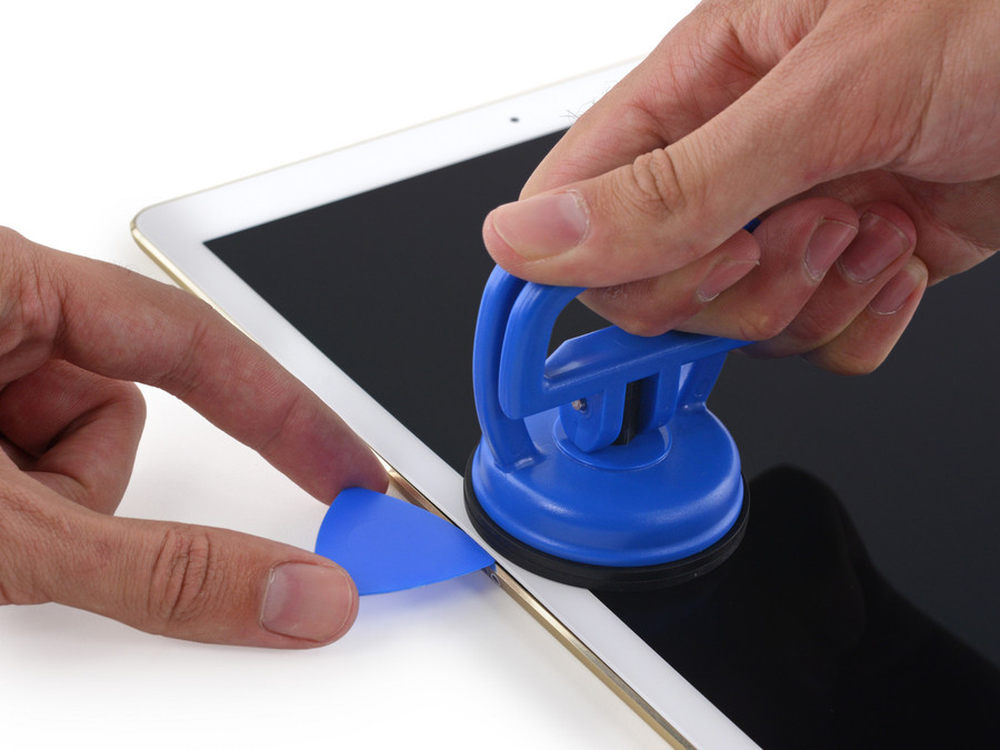

融化以后我们用吸盘打开平板的屏幕，放入开机片，打开屏幕面板。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

9/29

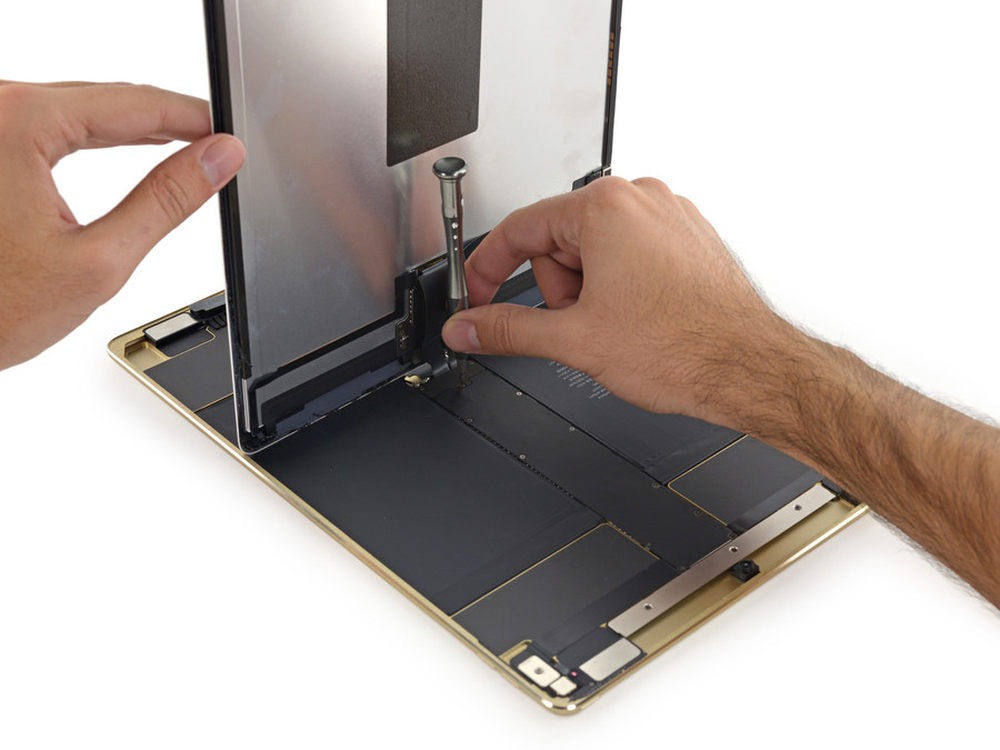

融化粘合剂后要轻轻打开屏幕面板，这里有屏幕排线，我们要拧下螺丝后才能将屏幕完全拆除下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

10/29

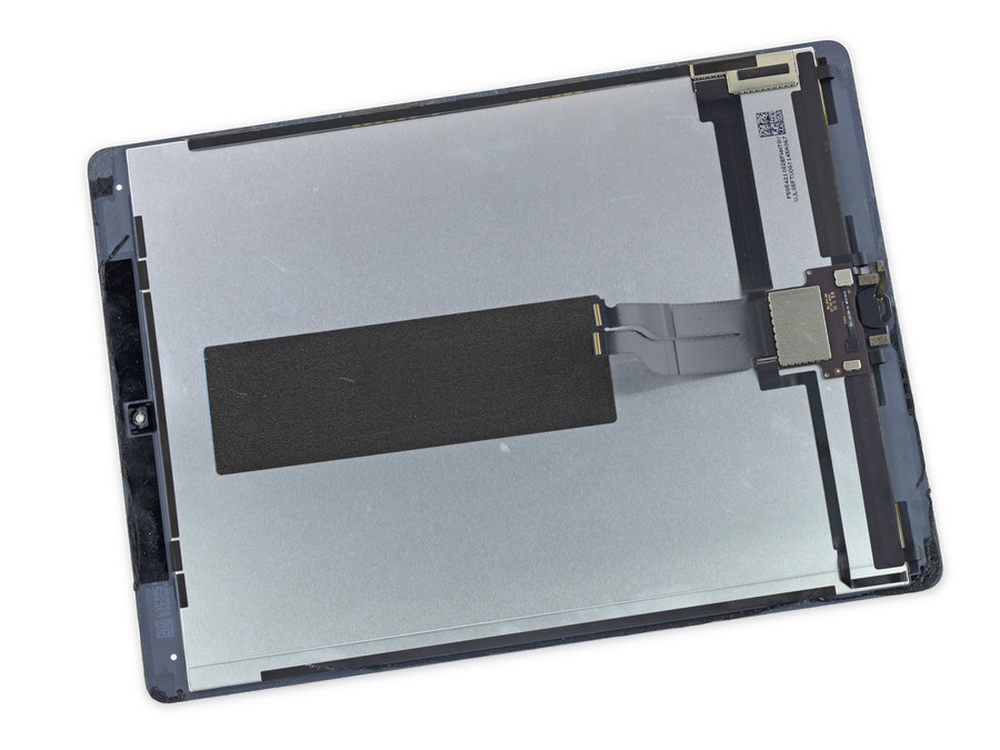

由于螺丝比较紧实，拧螺丝的过程还是比较费力气的，图为已经完全拆除的屏幕面板。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

11/29

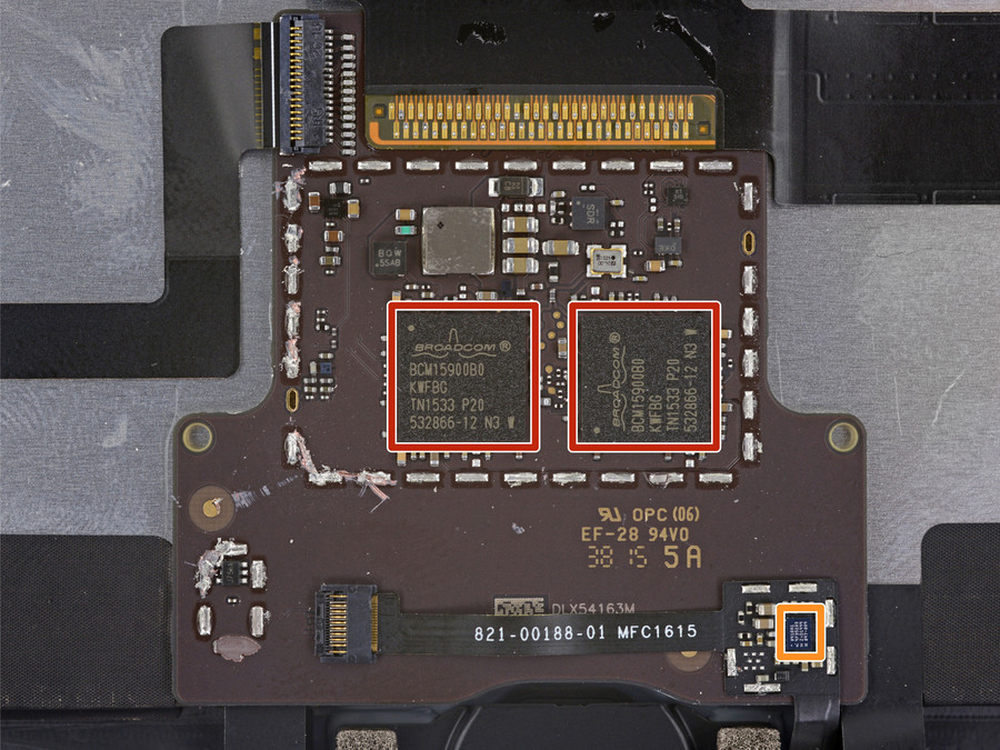

然后我们来看一下屏幕面板上芯片的主要组成，图中两个红色的区域为博通的BCM15900B0网卡芯片；右下角橘黄色位置为恩智浦8416A1 Touch ID传感器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

12/29

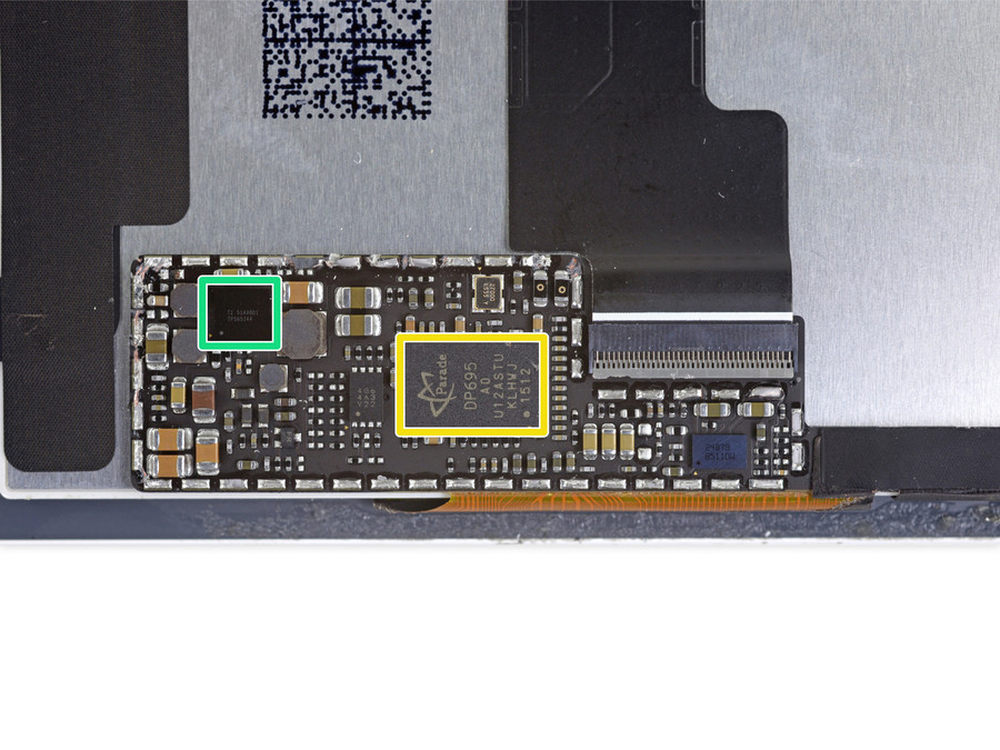

图中位置在iPad Pro的左下角，这里黄色的位置为：谱瑞科技DP695时序控制器，在5k屏的iMac中也存在该芯片，主要用于修改、优化屏幕的变量刷新率。绿色为德州仪器TPS65144充电接口控制器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

13/29

再来看另一边，相比之前几代的iPad，iPad Pro的不同不仅只体现在逻辑板上米，四个角的扬声器也是能体现它和前几代产品内部构造不同的所在。而我们也相信无论是电池的增加比例，还是各种元件之间的空间利用都是苹果在平衡了重量、发声以及功耗、续航以后才做出的决定。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

14/29

接下来要开始拆除的元件为主摄像头，在此之前还是要用剥线器挑开相关排线后再把摄像头取下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

15/29

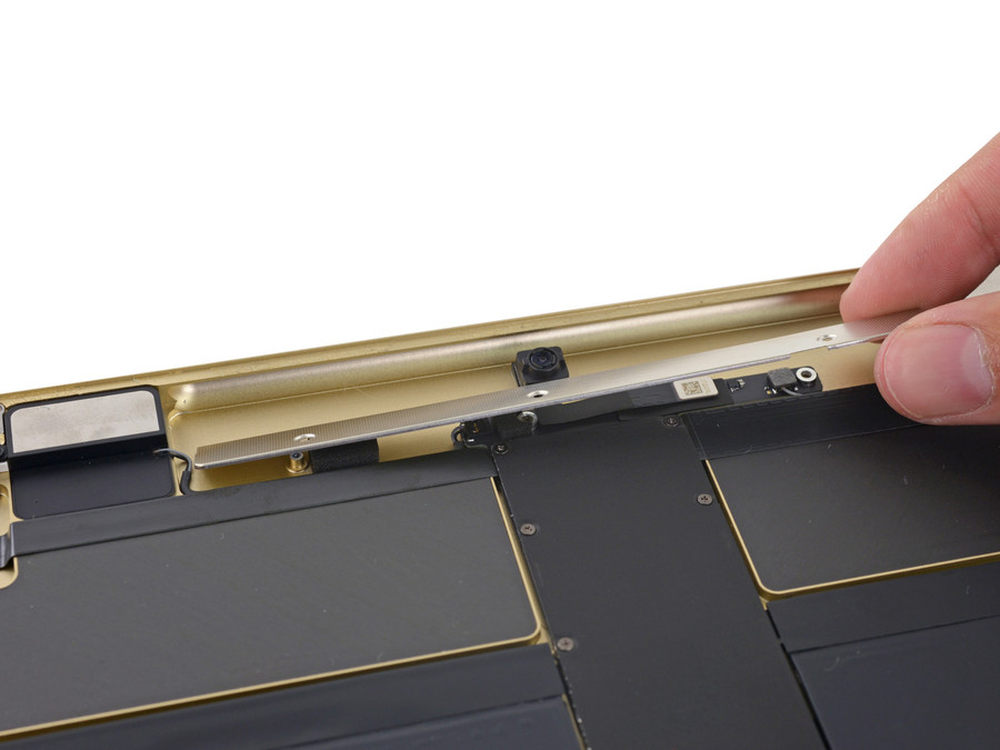

前置摄像头被放到了这个金属片后，要拧下几颗螺丝以后才能顺利的把它取下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

16/29

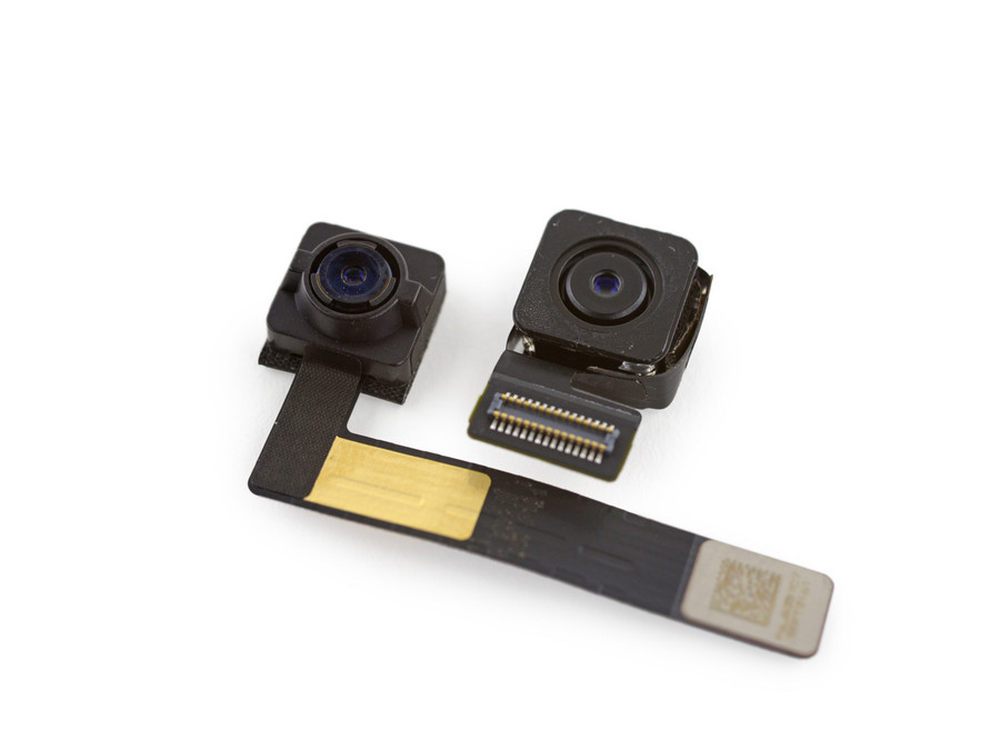

图片左侧为120万像素的前置摄像头，摄像头本身支持720P的视频录制；右侧较小的那个为800万像素的主摄像头，本身也可录制1080P的高清影像。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

17/29

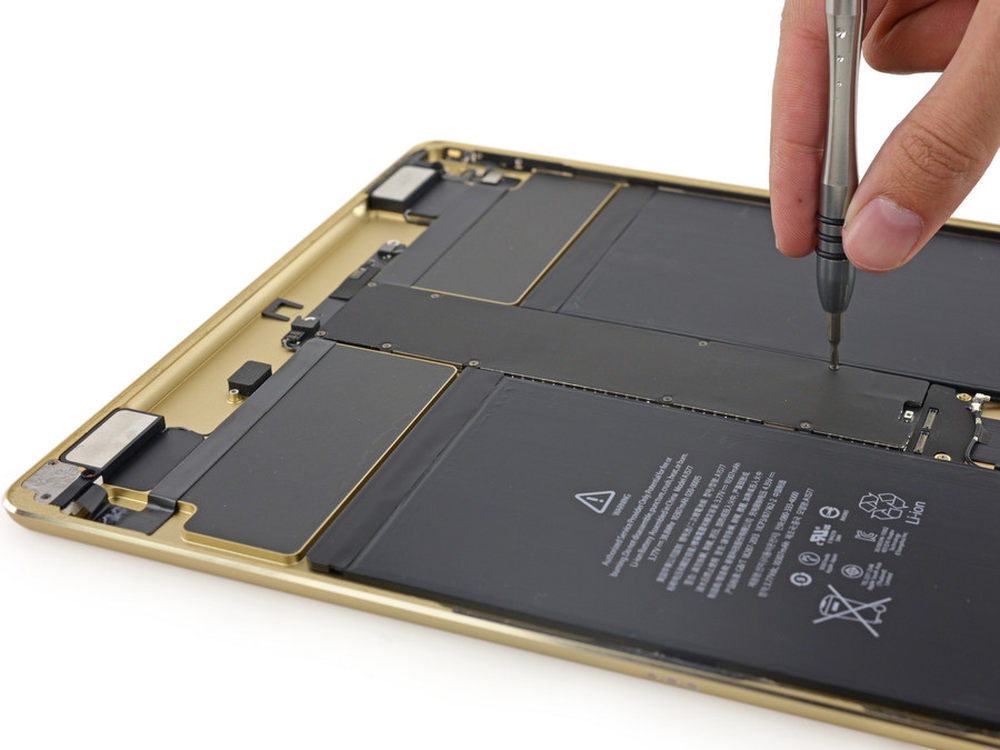

正在拆除的为EMI屏蔽罩，我们也是首次在iPad上发现这个东西，它不仅保护逻辑电路板不受干扰，也能起到隐藏电缆连接器和固定逻辑板的作用。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

18/29

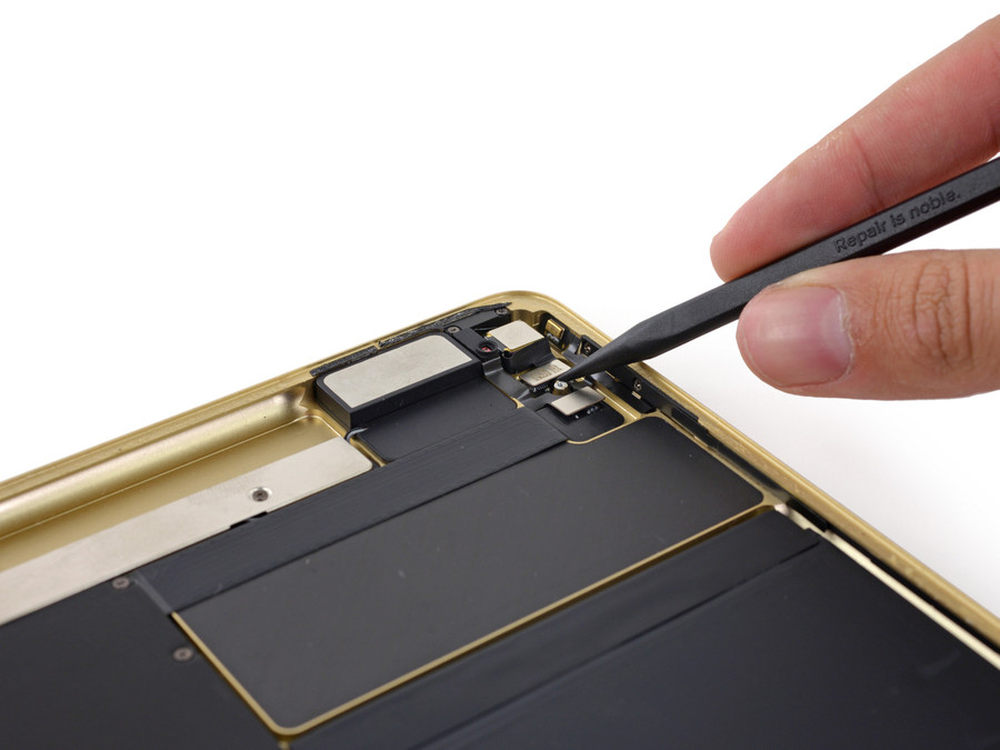

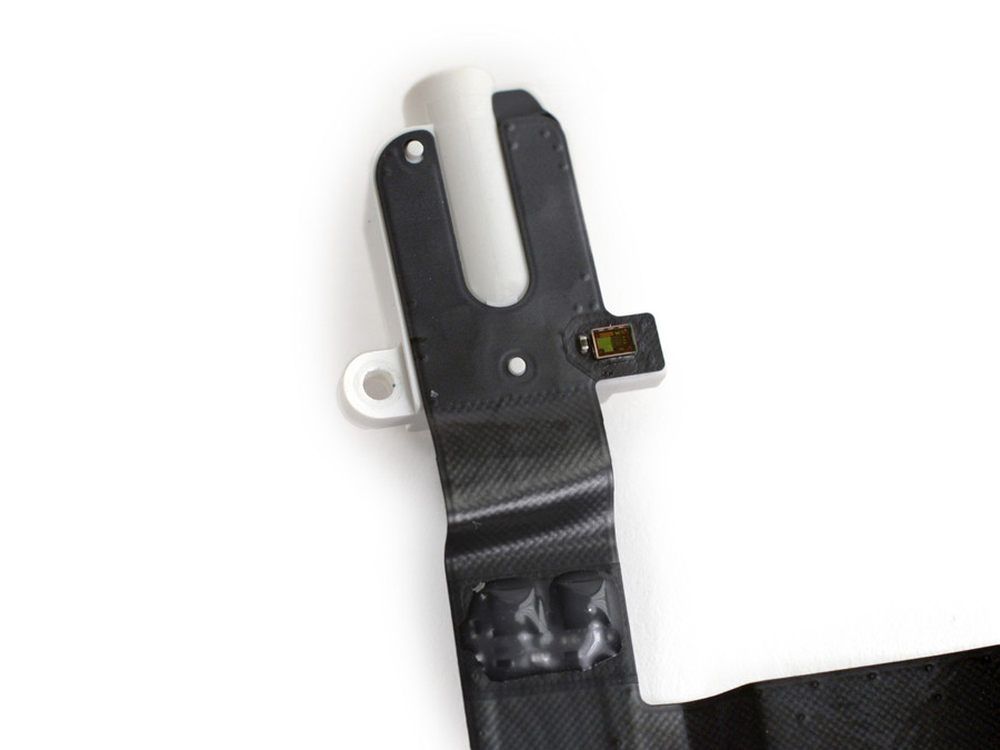

接下来要拆除的是耳机模块，从外形上来看它和之前iPad Air 2上的十分相似，耳机插孔排线也是和iPad Pro的前置环境光传感器连在一起的。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

19/29

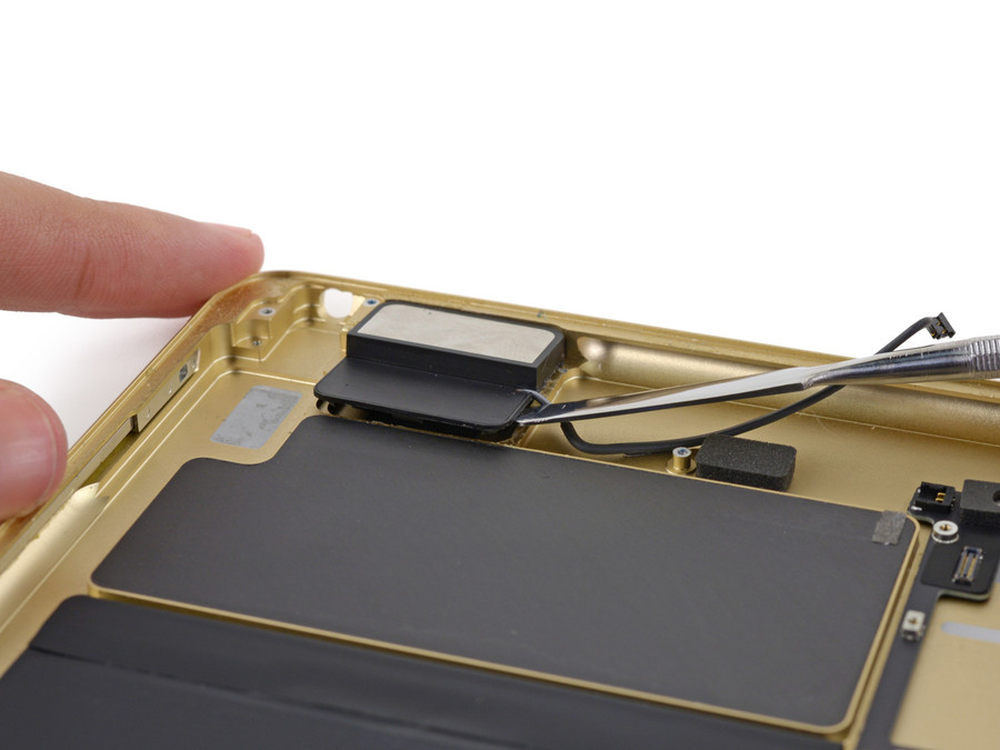

接下来要开始拆除的是平板四周的扬声器，拆除排线后将它轻轻翘起即可取下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

20/29

虽然这四个扬声器的外形看起来都一样，但是其内部功能会随着iPad Pro的摆放发生变化。无论是垂直还是水平摆放，iPad Pro都会把更高的频率发送到顶部的扬声器来产生更平衡的音质。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

21/29

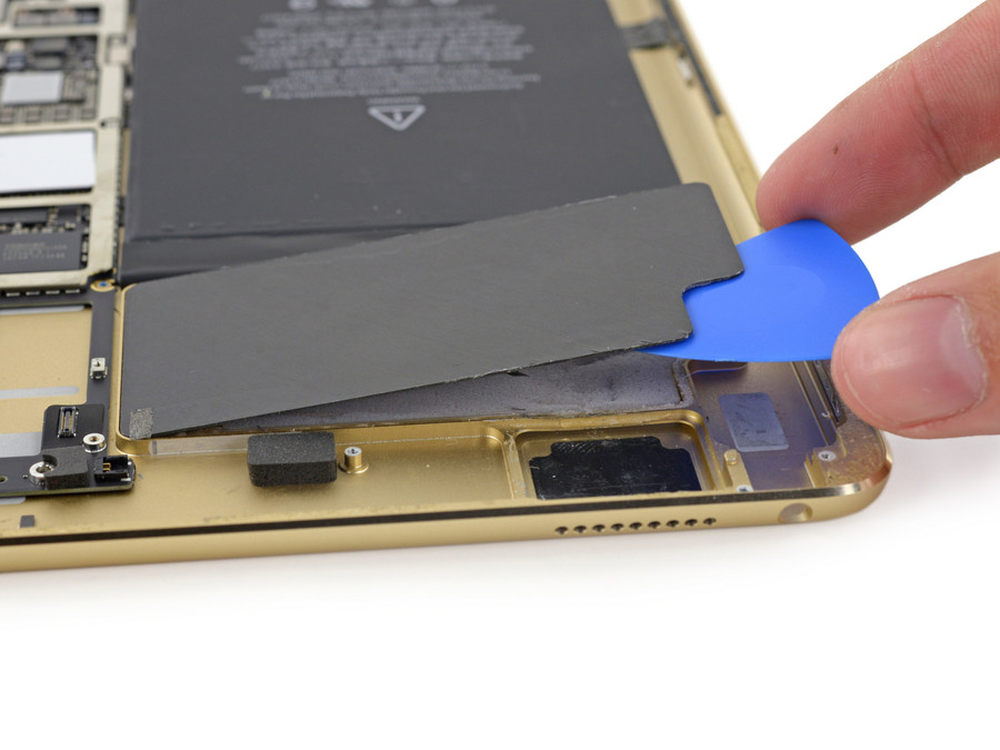

由于这里也存在部分的粘合剂，所以在拆除之前，还是要用iOpener将粘合剂融化，这样也会更方便的取下碳纤维挡板。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

22/29

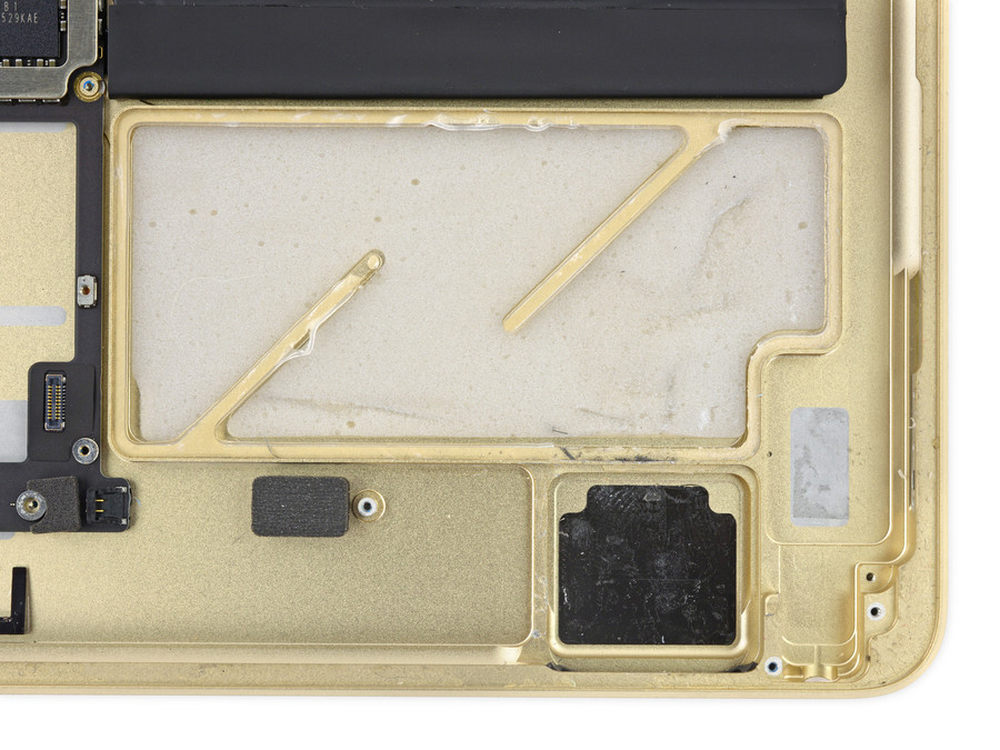

取下碳纤维挡板后便能发现其中的泡沫，作用估计是放大扬声器的音量。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

23/29

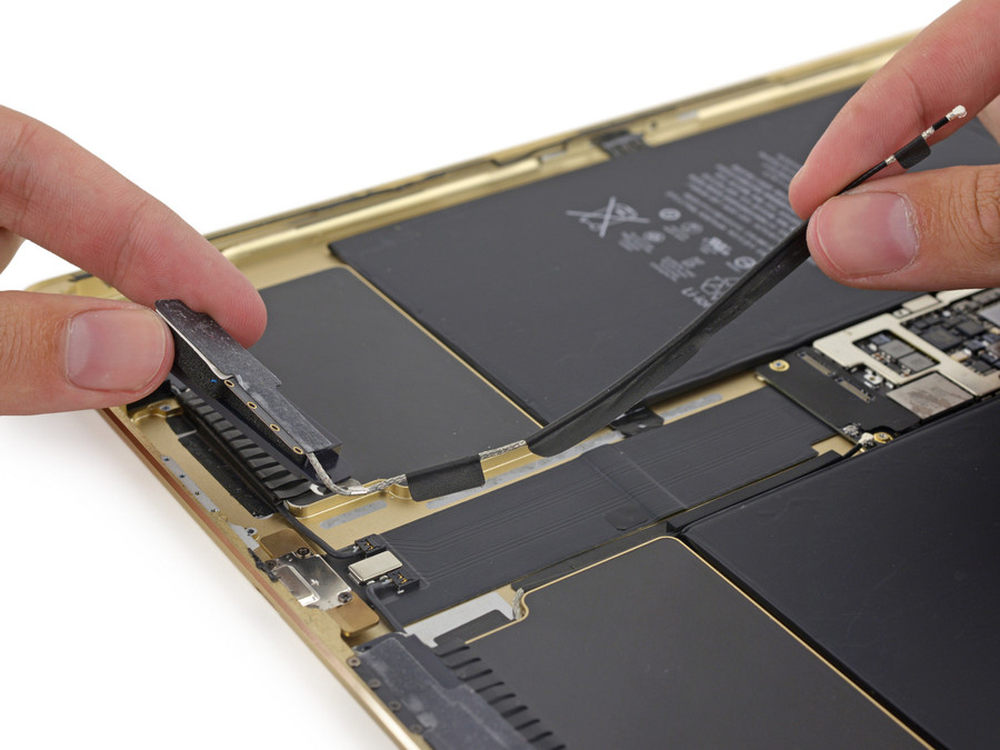

在拆除主板之前也要把两个采用MIMO技术的天线取下来，该技术也能将802.11ac Wi-Fi速度最高提升至866 Mbps，LTE速度最高提升至150Mbps。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

24/29

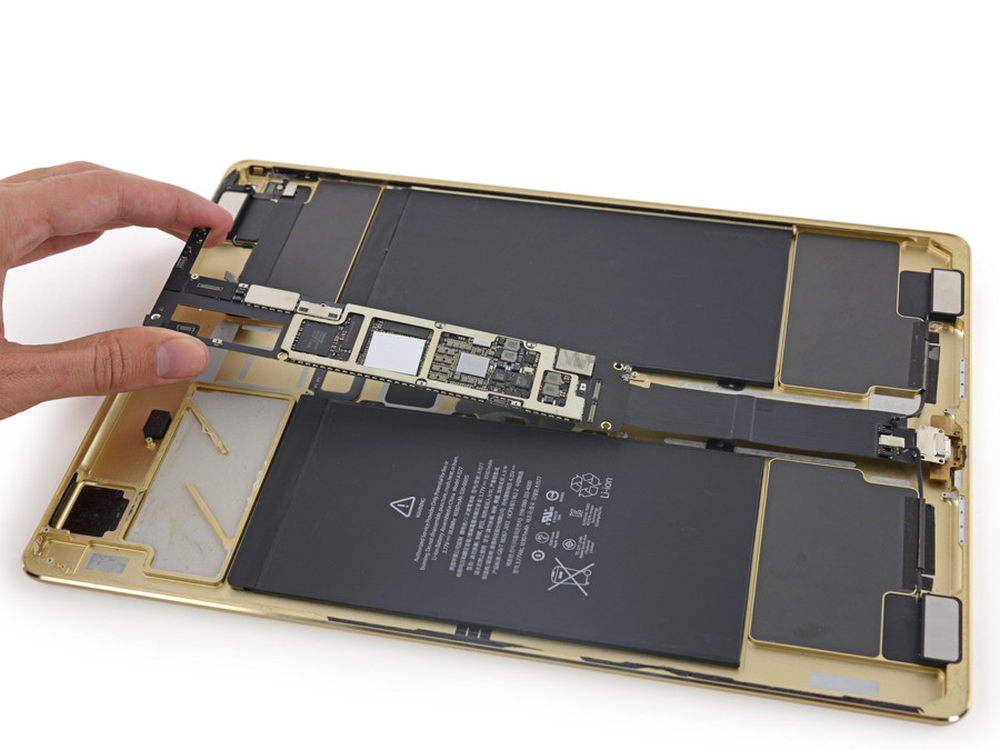

接下来便可以拆除主板了，现把剩下的扬声器控制器解开，并且拆下位于左侧电池之下的排线，不过到这里你也会悲痛的发现，主板是和Lightning接口焊接在一起的。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

25/29

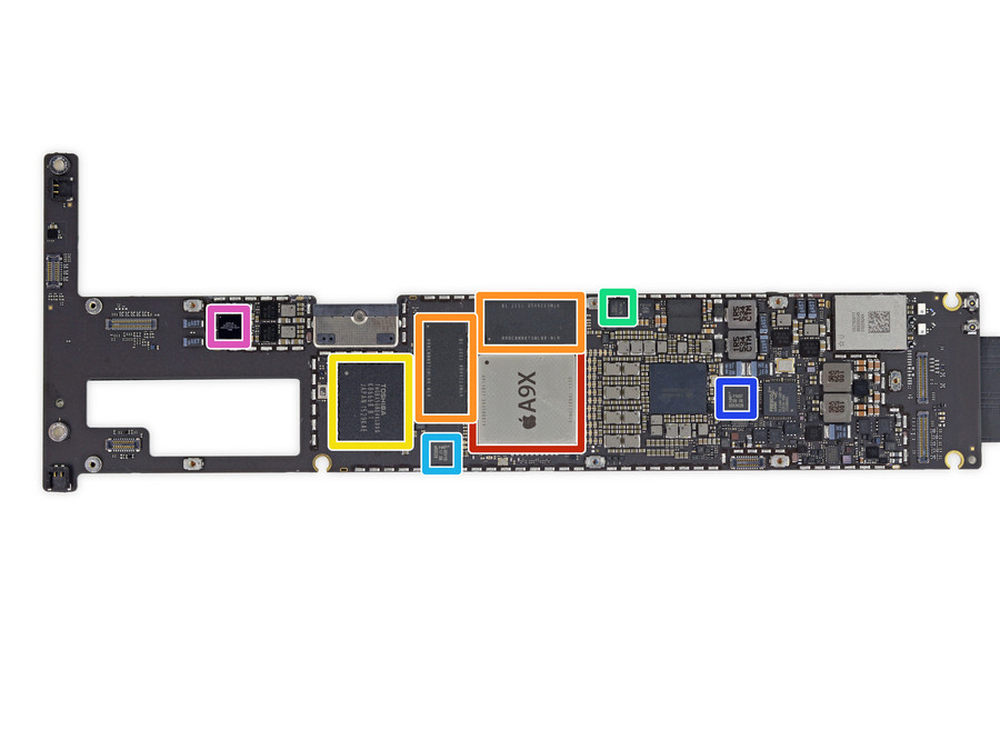

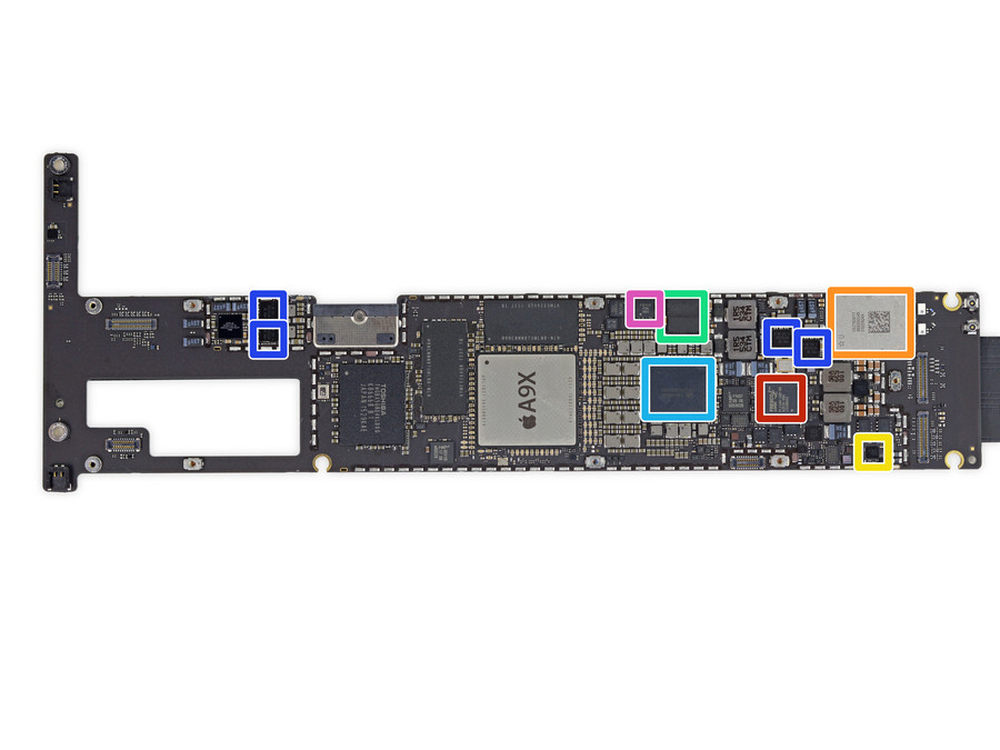

现在来介绍一下主板上的元件，图中红色部位为APL1021 A9X64位处理器。橙色部位为两个海力士H9HCNNNBTUMLNR-NLH 2GB LPDDR4内存。黄色部位为东芝THGBX5G8D4KLDXG 32GB闪存。绿色部位为应美盛MP67B 6轴陀螺仪和加速计组合。浅蓝色为NXP 65V10 NFC控制器、深蓝色为NXP Semiconductors LPC11U37 ARM Cortex-M0 微控制器。粉色部位为338S1213音频编解码器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

26/29

本图中红色部位为Fresco Logic FL110 4-接口 USB 3.0 主机控制器。橙色部位为Universal Scientific Industrial 339S00045 Wi-Fi 模块。黄色部位为NXP 1610A3 组件、绿色为343S00025-A1组件、浅蓝色为343S00052-A1组件。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

27/29

主板后大容量电池也成为了我们的主要目标，由于电池拉带的加入，也让我们拆解电池的过程十分方便。iPad Pro 的电池规格为3.77V，10307mAh。按电池Wh（比能量）来计算，iPad Pro的数据为38.8Wh，与27.6Wh的 iPad Air 2相比增加了40%%，比Surface Pro 4的38.3Wh 稍大。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

28/29

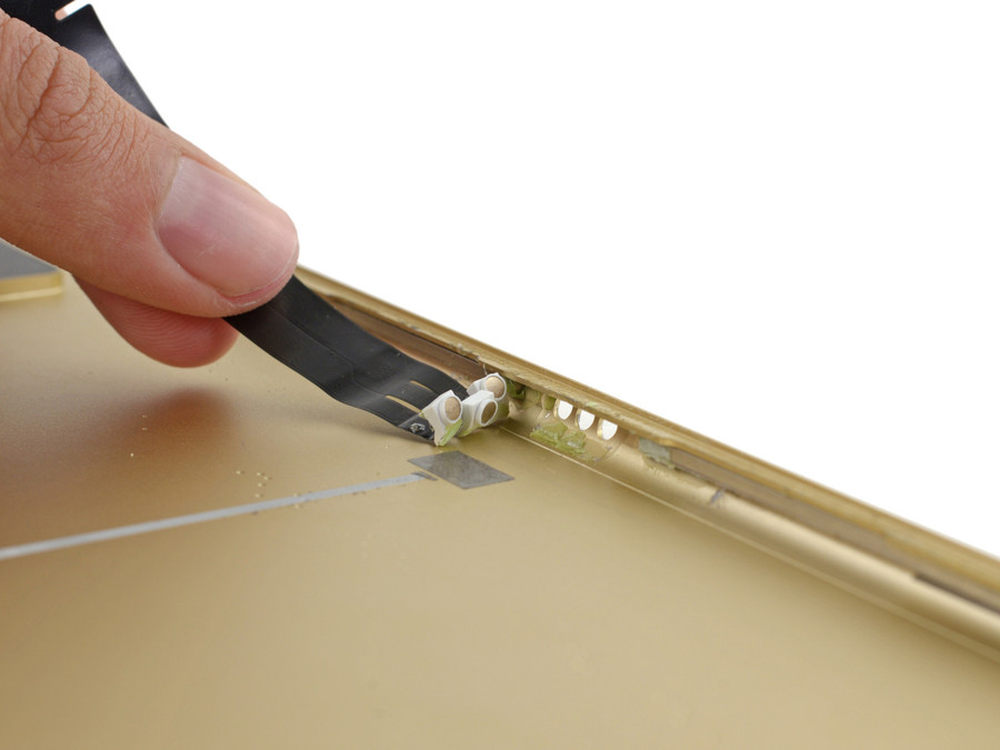

最后我们再来拆除Smart Keyboard，这一步显得比较粗暴，因为需要一把像叉子一样的工具撬开将Smart Connector固定在机身上的金属片，然后再把与Smart Connector相连的排线撕开便完成了整个的拆除过程。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

苹果iPad Pro平板电脑苹果中国官网 5888元起售 >> 购买链接

29/29

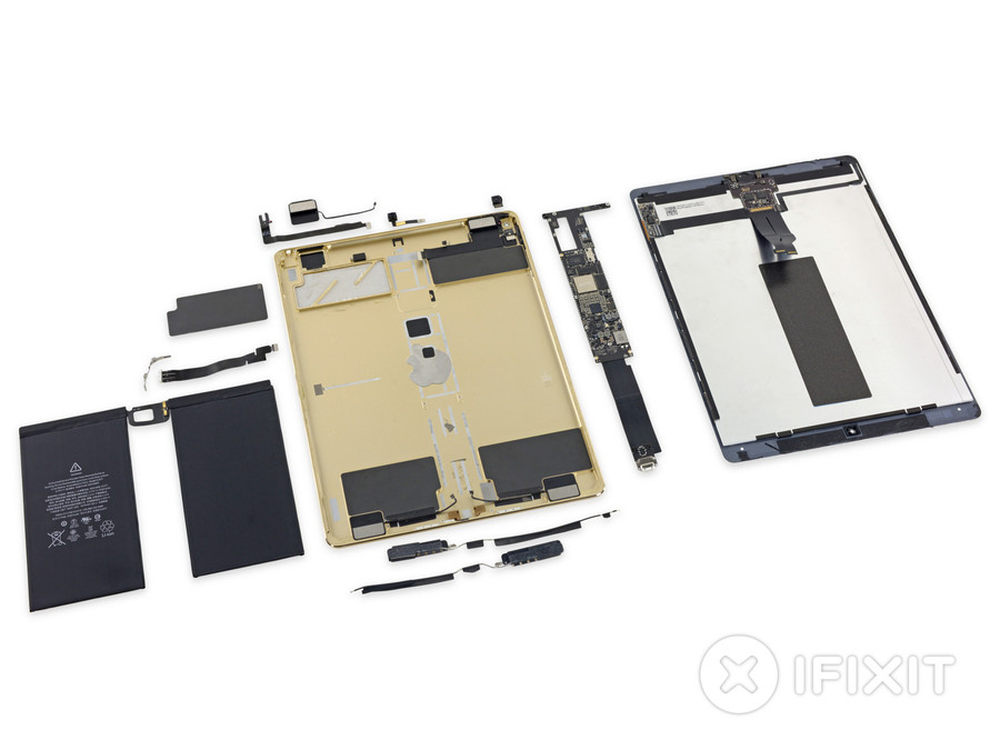

图中为我们拆下的iPad Pro零件全家福，它的可维修分数为3分（总分为10分，分数越高越容易维修）。之所以比之前的Suface Pro 4容易拆解主要是因为电池可以比较轻松地取下，粘合剂也要少了一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
