简单易维修！全新小米平板2完全拆解

2015-12-15 00:01作者：王培振编辑：王培振文章出处：泡泡网原创

图赏模式

1/20

上个月，小米推出了全新的平板产品——小米平板2，相比上一代产品，不仅轻了38g，厚度也降低了18%%，背部也将之前的塑料改为了现在的铝合金外壳，握在手中也更有质感，不过这也仅是外表而已，内部的改变我们还得拆开看。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

2/20

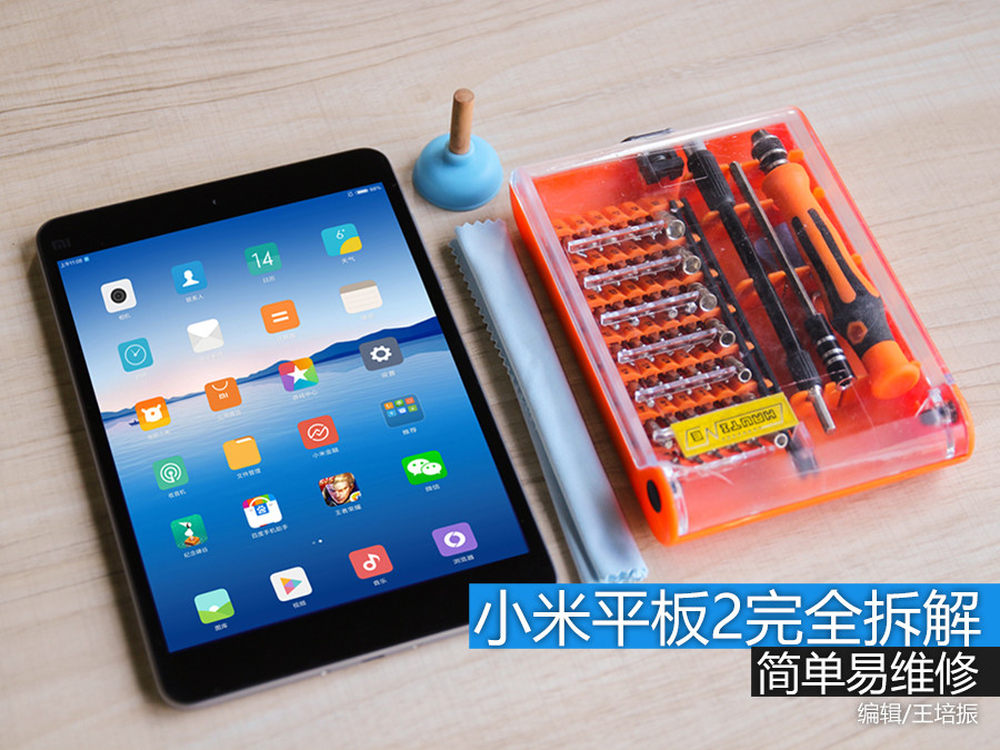

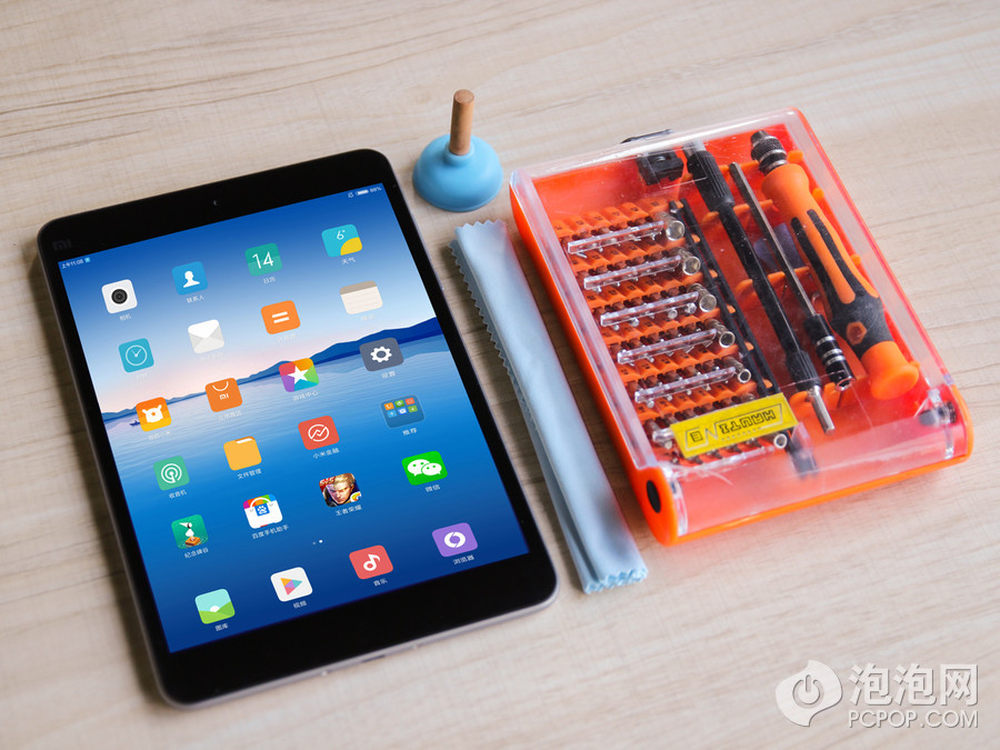

既然是拆解，那工具也一定要到位，我们本次准备的工具有螺丝刀套装（内含多种螺丝刀刀头和开机片）、清洁布和吸盘，当然还有烤胶用的热风枪，不过由于风枪个头太大，我们上图中并没有把它放入其中，在日常生活中如果各位有拆机需求，可以购买iOpener或者用吹风机代替风枪使用。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

3/20

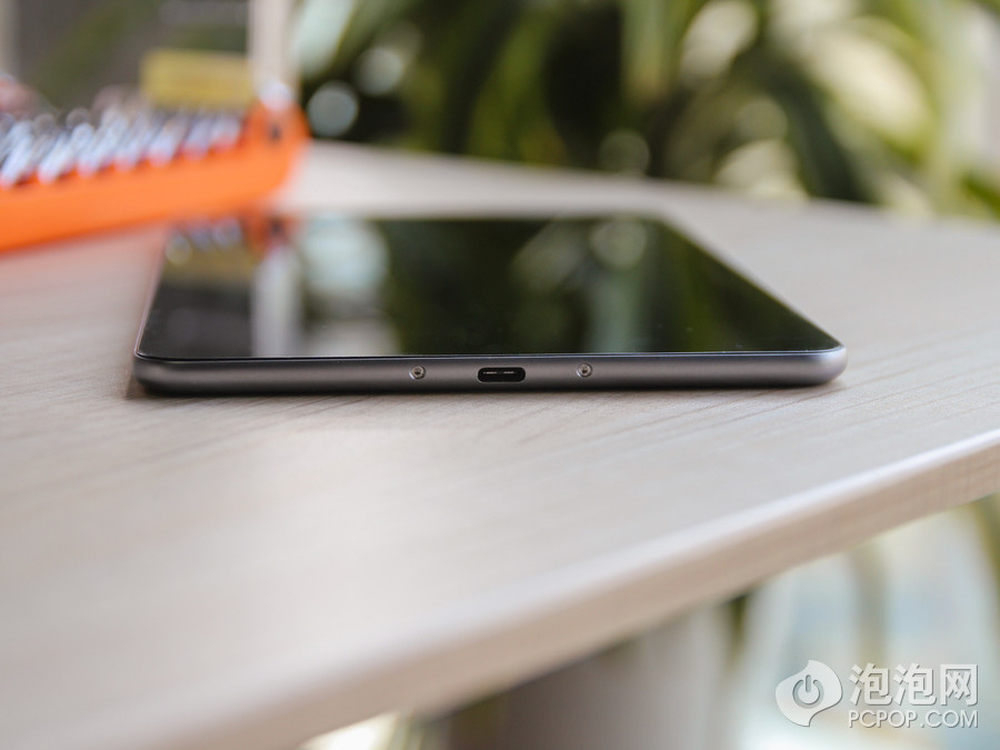

拆解之前还要再来和大家磨叽一下该机的配置，我们拆解的这台为灰色款16GB小米平板2，它搭载英特尔Atom X5-Z8500四核处理器，2GB内存、16GB存储容量，配有一块分辨率为2048×1536的7.9英寸IPS屏幕以及一颗500万像素的前置摄像头以及一颗800万像素的主摄像头，电池容量也达到了6010mAh。拆解的第一步我们还是先从底下的这两颗六角螺丝钉开始。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

4/20

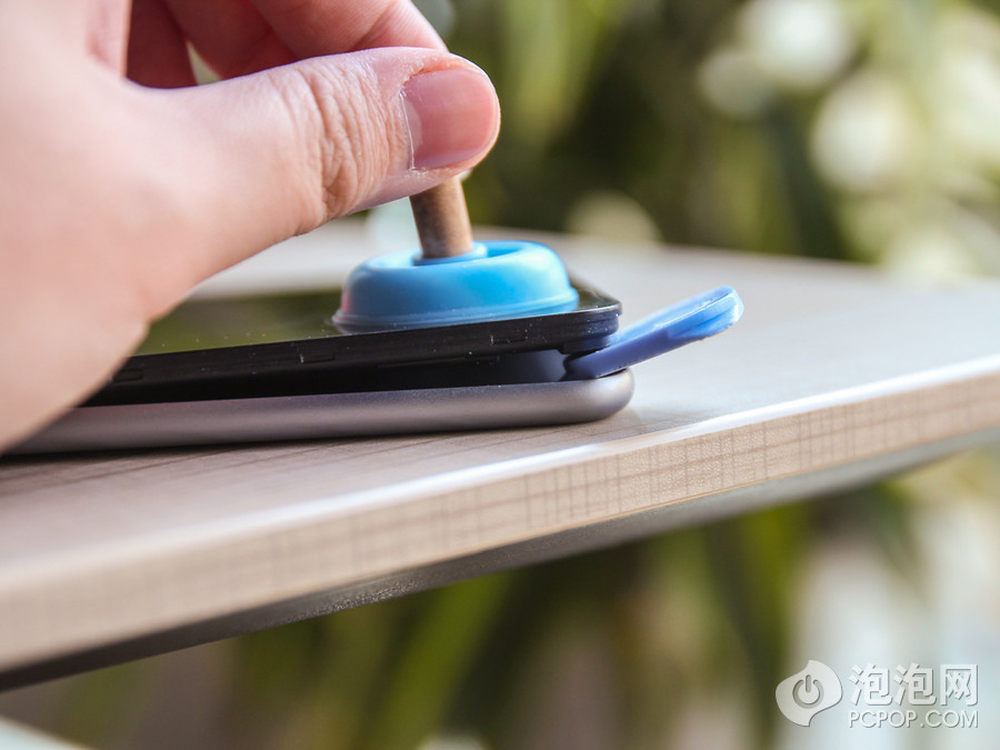

从小米平板1代开始，机身和背盖便采用了这种卡扣式的设计，小米平板2依然如此，不过只是多了两颗六角螺丝而已。经测试，机身中最好吸开的部位在屏幕的右下角，打开一道缝隙以后，放入开机片，上下滑动撬开四周卡扣即可。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

5/20

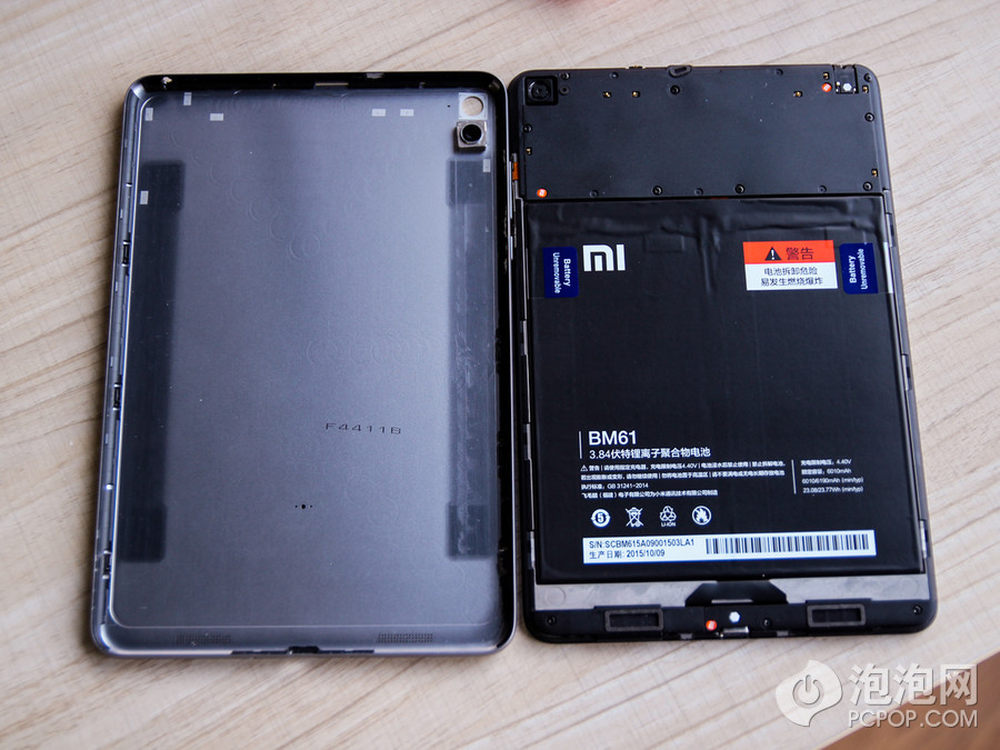

可能因为开机时候用力过猛，摄像头的保护盖在我们打开背盖的时候便自动脱落下来，不过这并不要紧。在打开金属背盖以后便能看到内部的整体构造，整体的结构分布也几乎和之前小米平板1没太大区别。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

6/20

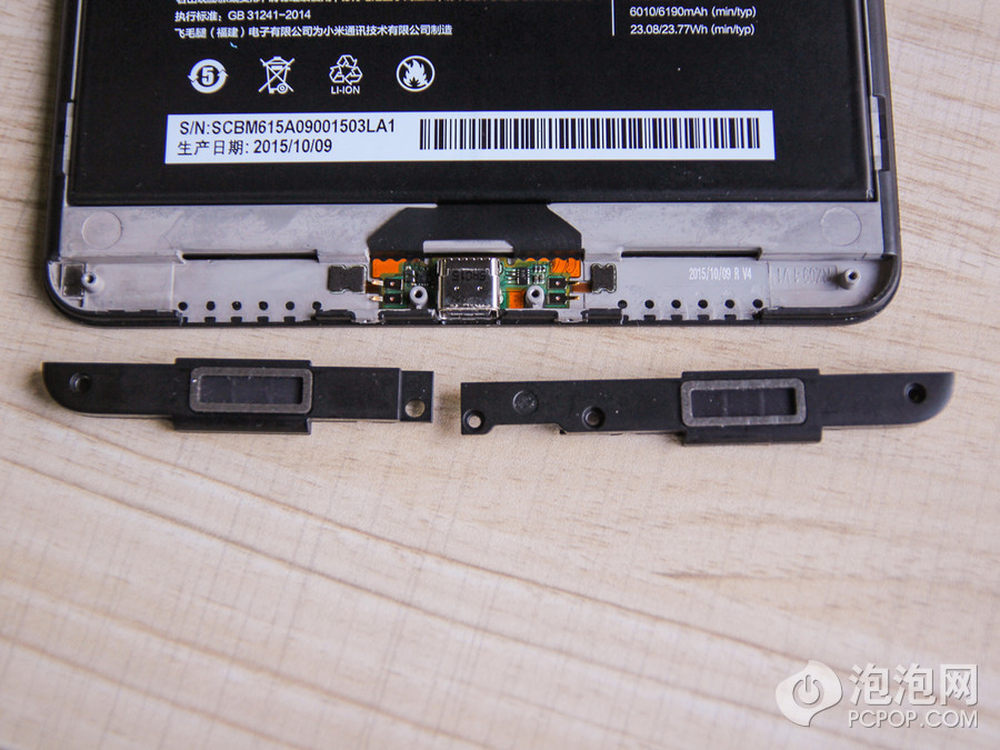

我们从下向上一一拆解，首先是底部的两个扬声器，在拧下四颗十字螺丝钉以后便能轻松将这两个扬声器拆解下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

7/20

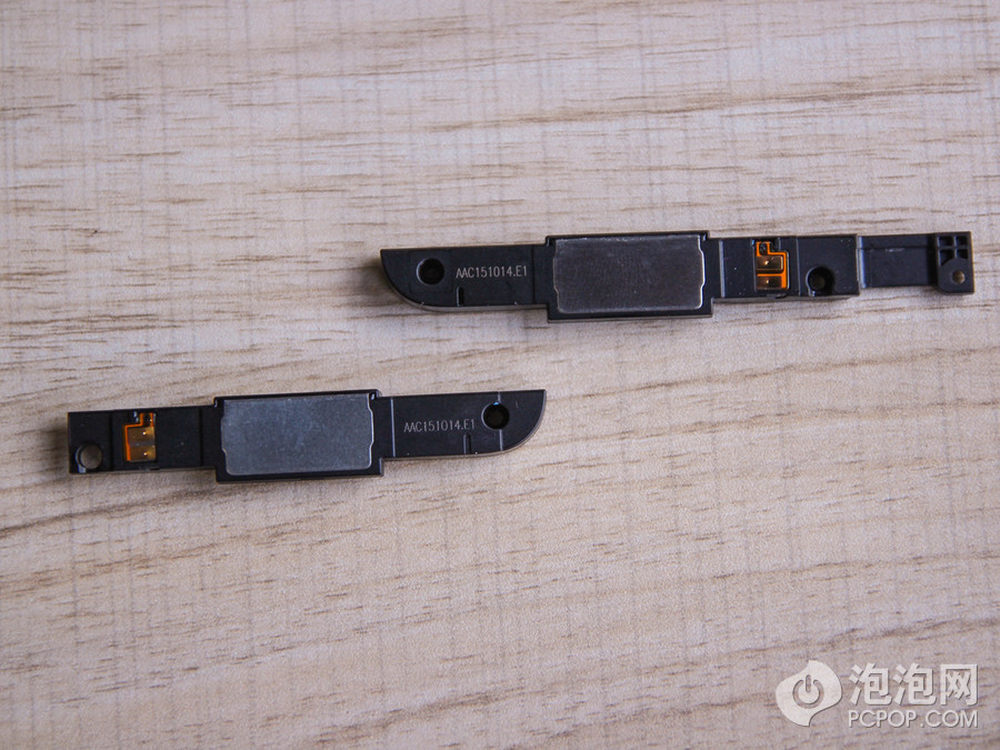

将拆解下来的两个扬声器翻转过来，我们发现它同样是通过触点和排线进行连接，这种模块化的设计也为后期的更换和维修带来极大便利。同样我们也能发现产品的编号：为MC151014.E1，预计这也是这两个元件的生产日期。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

8/20

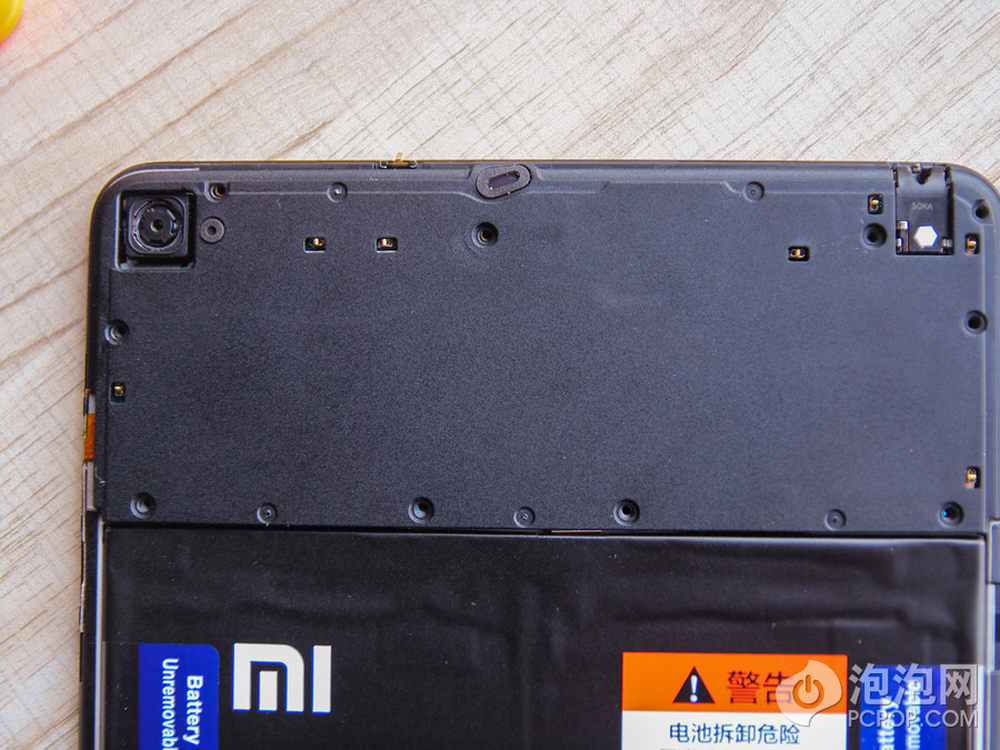

这一步本应该拆除电池，可因为电池的排线还固定在主板上，所以只能再转手拆除主板上的保护壳。保护壳上一共10颗十字螺丝钉，大小、长短都和下面扬声器上的四颗相同，所以即便将它们放在一起也不用担心安装的时候不好找。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

9/20

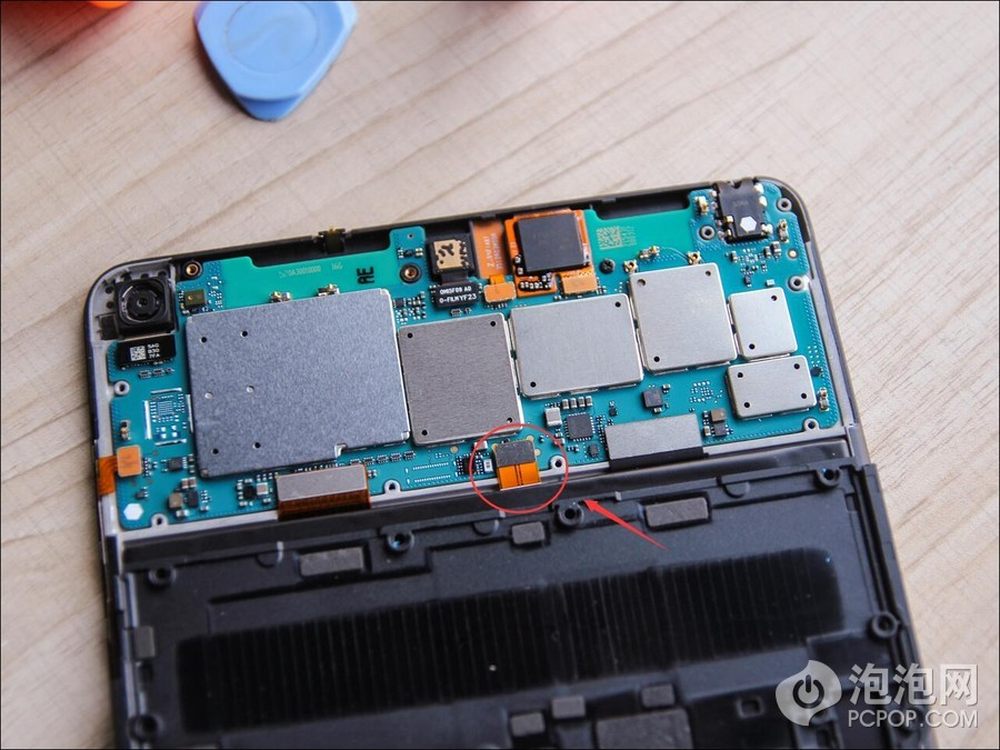

拿去保护盖，主板便映入眼帘，无论是外观还是硬件的布局看起来也都和上一代大同小异，而图中红圈便为电池的排线，轻轻一拨便能将它取下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

10/20

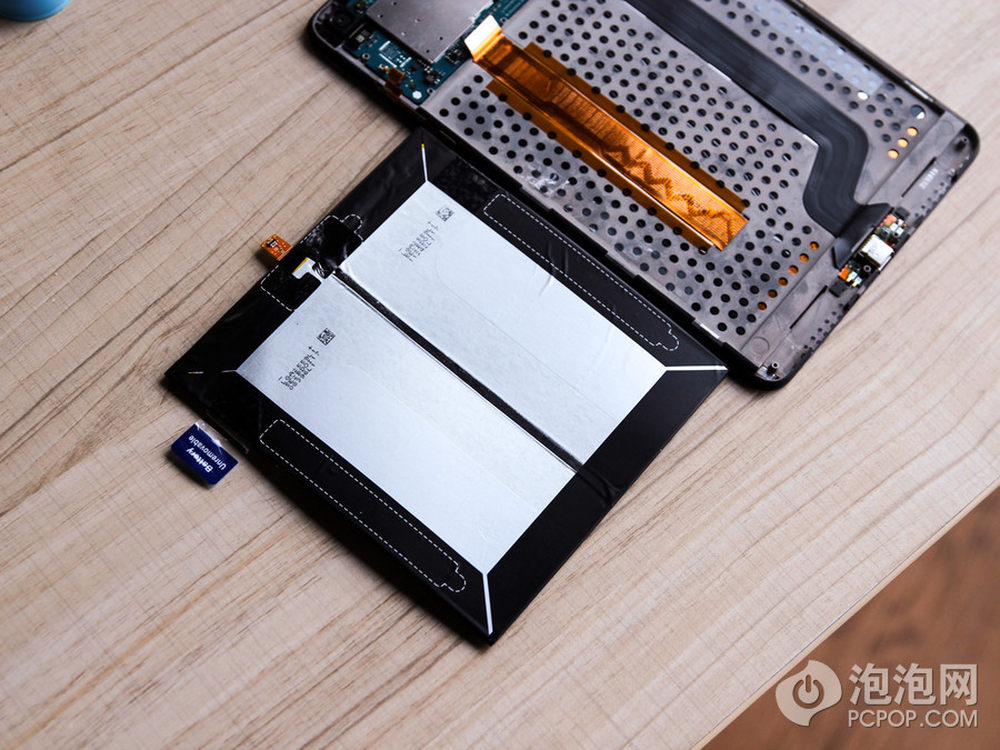

然后用200摄氏度的风枪稍微加热便能将电池轻松从机身上撕下来，撕下来以后我们才发现电池上的胶条分布位置（电池背部的白色虚线）。从该图中我们也能看到电池板下的屏幕排线和USB Type C以及扬声器的排线。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

11/20

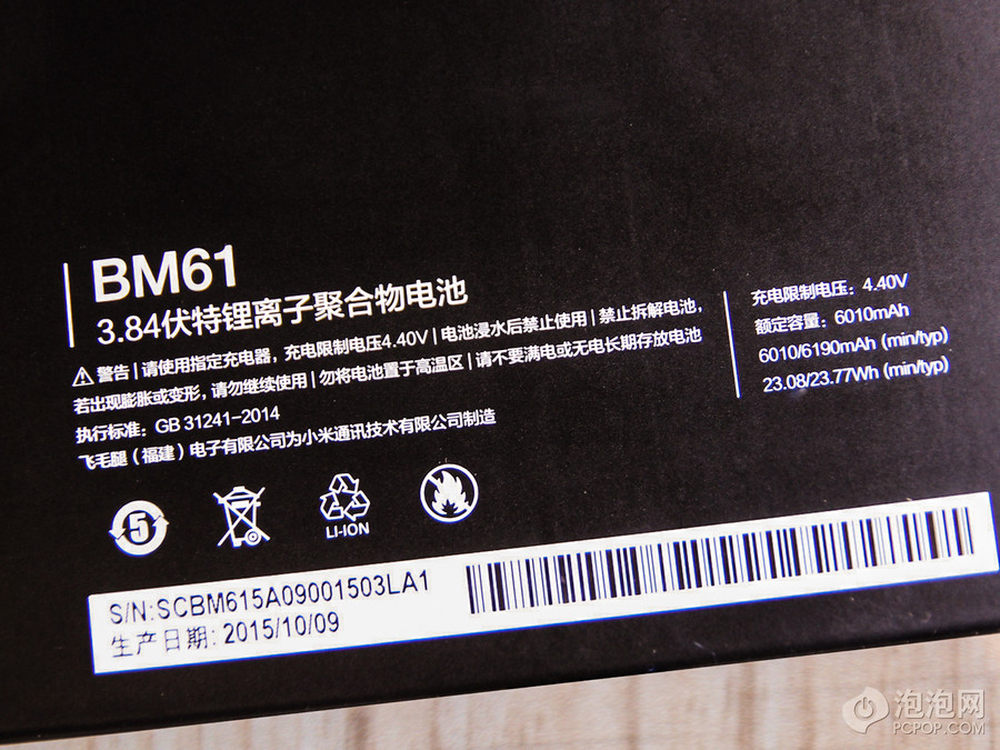

今年的电池型号为BM61（上一代为BM60），不过电池不是来自LG，而是换为了国产厂商的飞毛腿，该电板充电限制电压为4.4V，额定容量6010mAh，约合23.08Wh，比之前容量略小。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

12/20

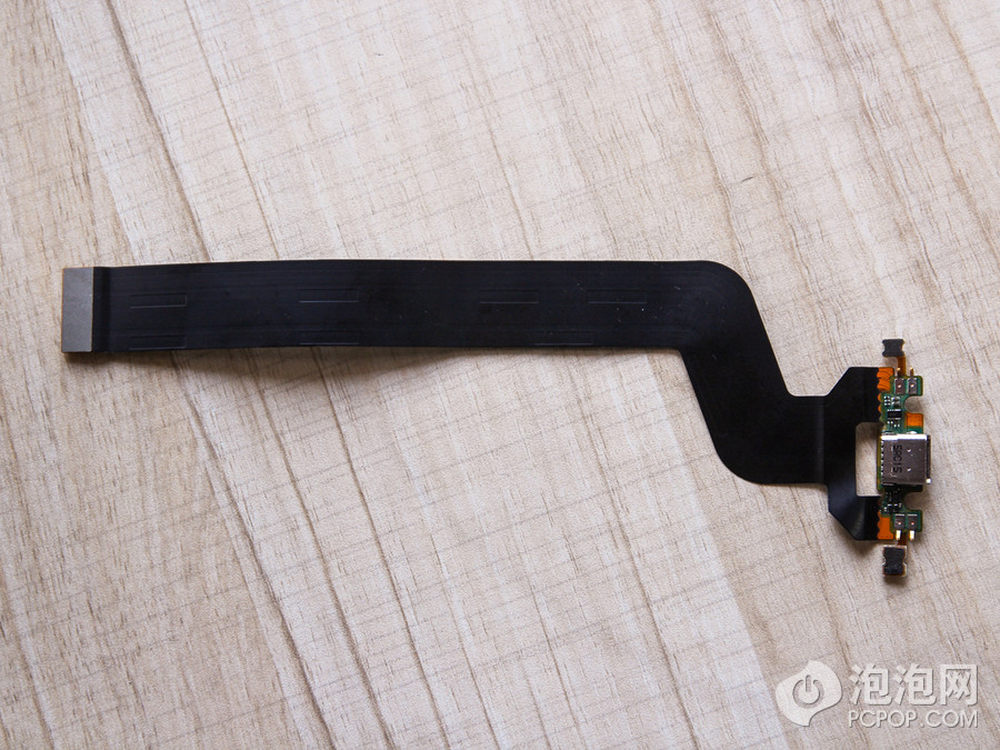

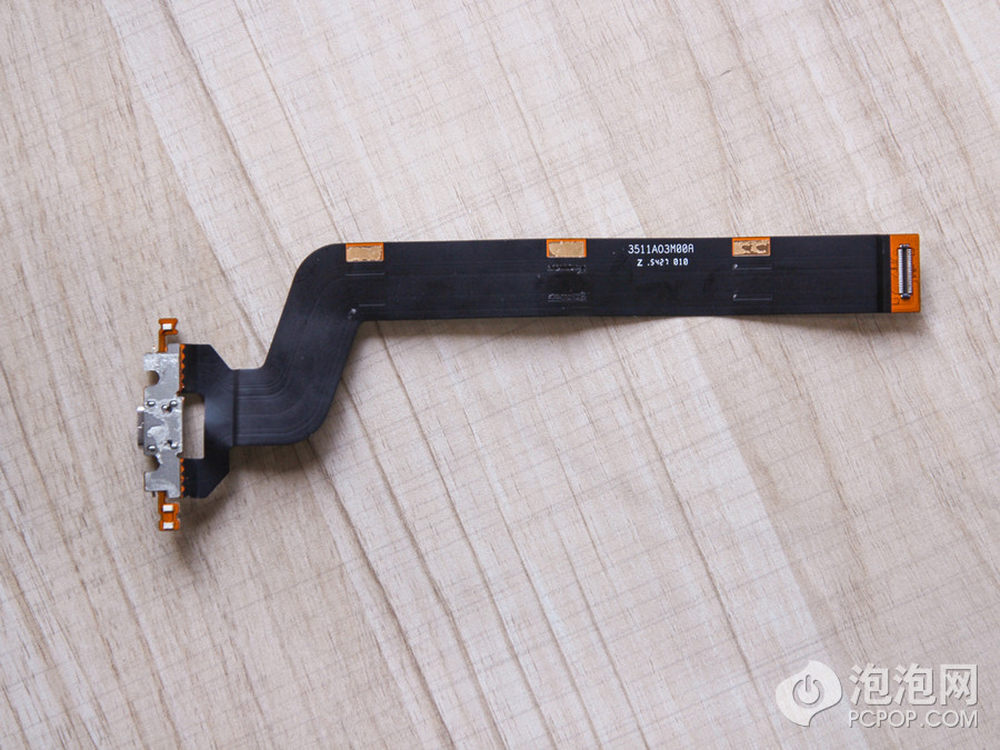

电池下面便为我们之前说的USB Type C排线和屏幕排线，不过其中只有USB Type C能通过风枪加热后撕下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

13/20

电池下面便为我们之前说的USB Type C排线和屏幕排线，不过其中只有USB Type C能通过风枪加热后撕下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

14/20

然后我们要拆除平板中的零散部位，其中1号部位为音量和电源按键排线、2号部位为主摄像头、3号部位为前置摄像头、4号部位为光线感应器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

15/20

上方为拆解下来的感光元件和按键排线，其中按键排线也是用胶粘到机身上的，所以需要用风枪加热以后才能轻松拆解下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

16/20

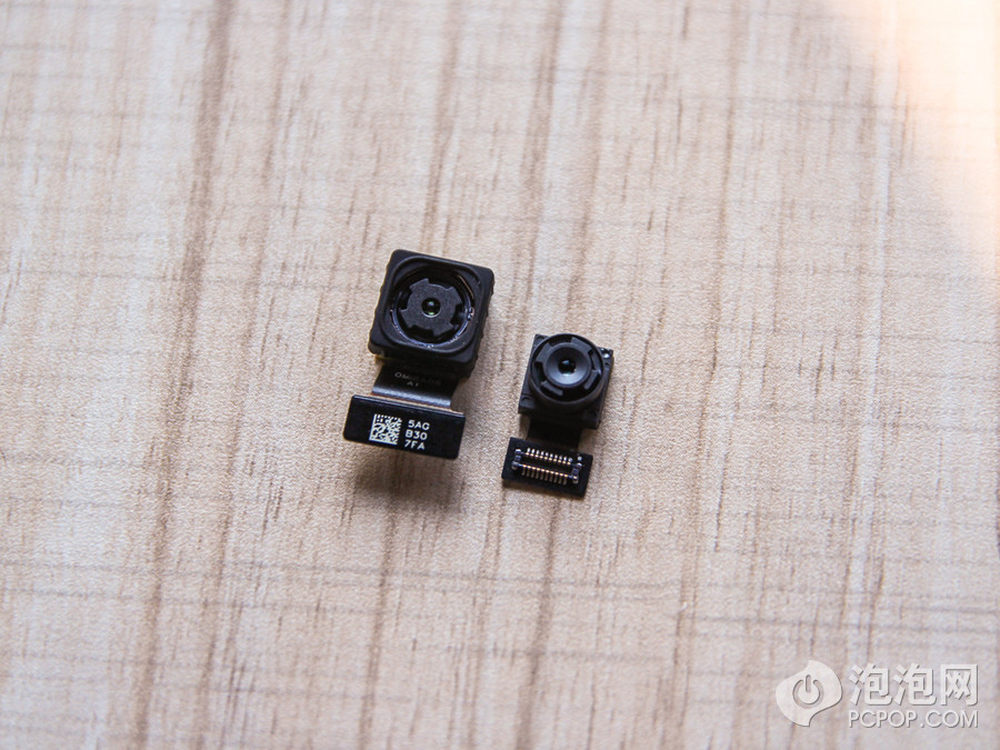

图中为拆解下来的两款摄像头，左侧为800万像素的主摄像头，右侧为500万像素的前置摄像头，同样配备F 2.0大光圈。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

17/20

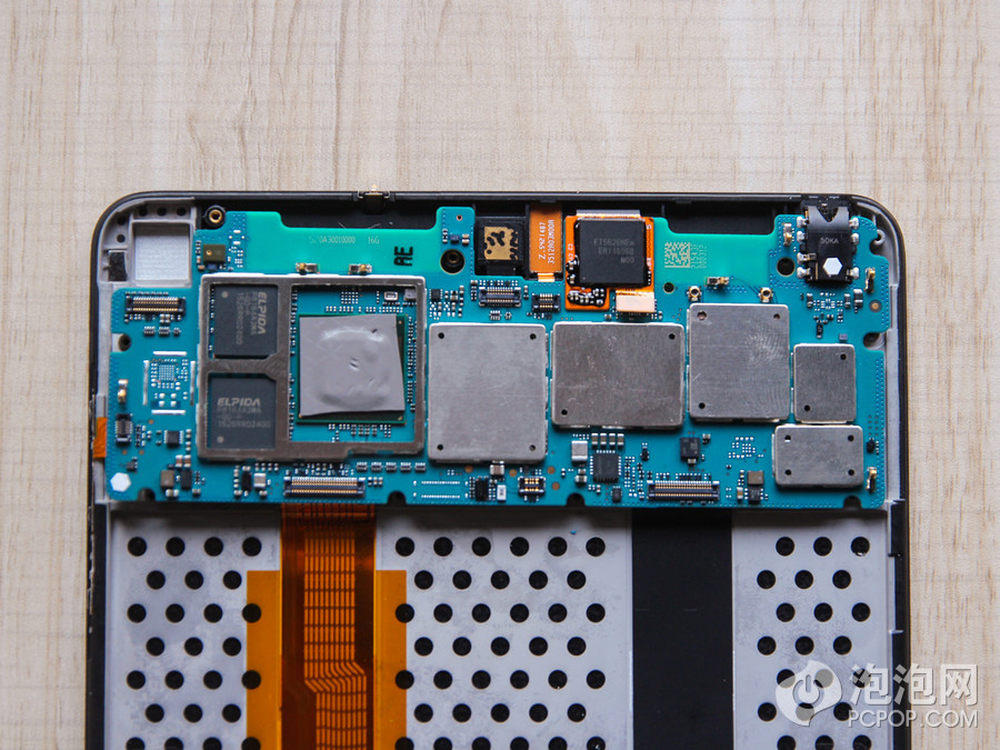

和上一代的小米平板相同，主板上的众多芯片中也只有处理器上的那个屏蔽罩可以剥离，其它的屏蔽罩都是直接焊接上去的。而在处理器的屏蔽罩下方我们也发现了有助于散热的硅脂。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

18/20

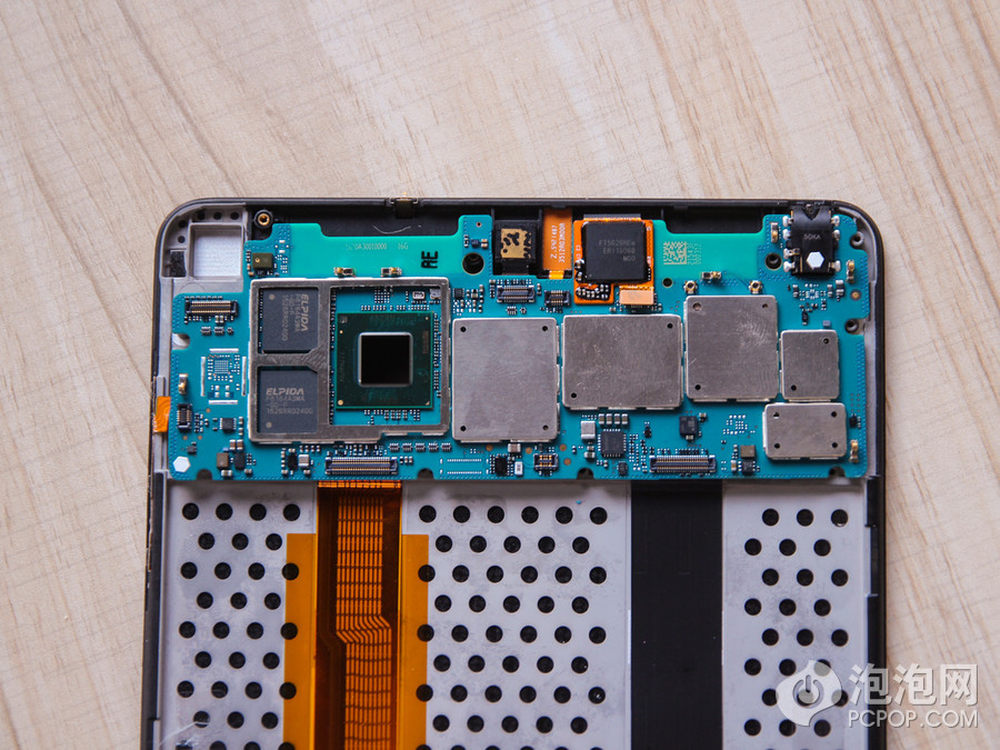

揭下硅脂图层便能看到这颗Atom X5-Z8500处理器和两颗ELPIDA（尔必达）内存芯片。至于其它的部位预计是电源管理IC、扬声器驱动芯片、闪存芯片、音频解码芯片、无线芯片以及存储芯片，不过因为无法拆解的原因，我们暂时无法分辨出来它们所在的具体位置和具体型号。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

19/20

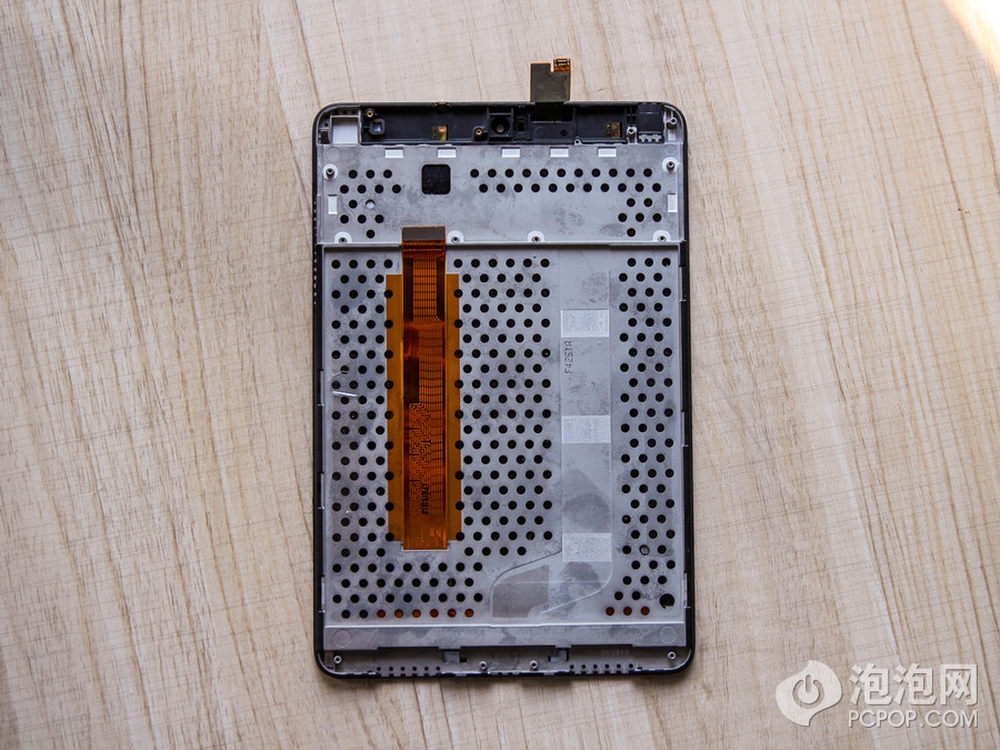

我们用风枪将顶部触控芯片的粘合剂烤化以后，拧下一颗十字螺丝便能将主板完全拆除，图中最上方便是拆除下来的触控芯片，而在整个的拆解过程中也并未发现震动马达。其实到这里也并非是最后一步，如果在日常使用中，屏幕出现破碎的情况，我们也可以用风枪加热屏幕四周，用刀片一点点的拆下屏幕（由于屏幕太过易碎，我们本次拆解并未进行上述操作）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

小米平板2 京东商城售价1099元>> 购买链接

20/20

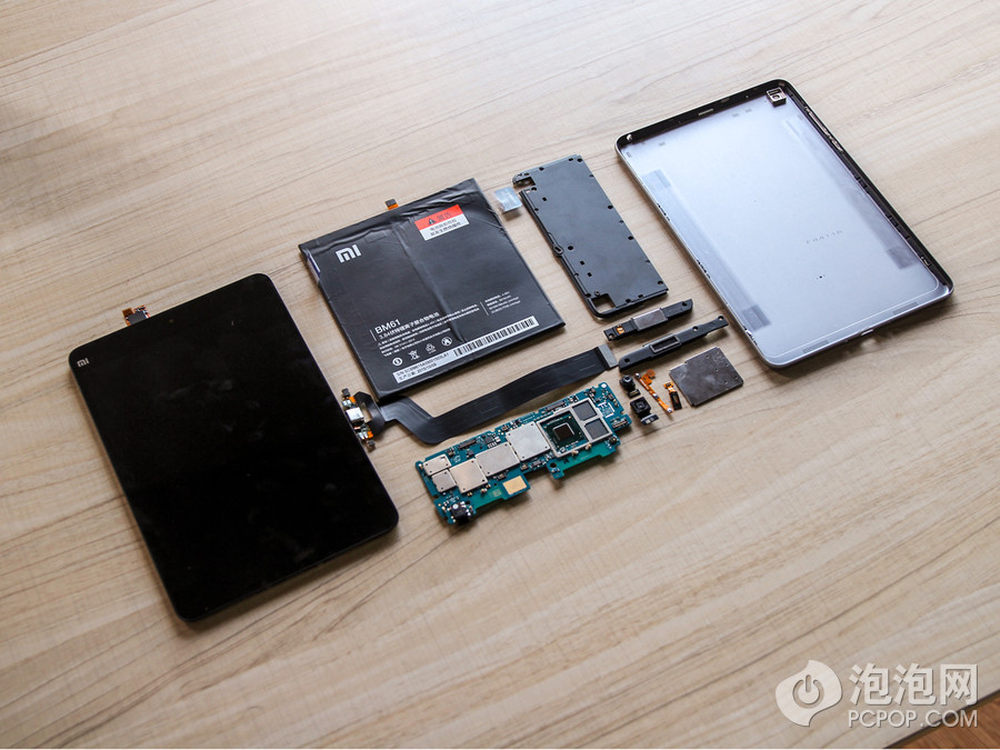

上图便为我们拆解后的全部零部件合照，在拆解过程中，模块化的零部件减少了整体的拆解难度，而除了一开始的六角螺丝以外，所有机身上的螺丝都为同样大小粗细的十字螺丝的设计，着也为我们后续的安装过程降低了不少难度，如果非要说有什么缺点，不知电量容量的些许减少和震动马达的消失算不算？

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
