雪色虎魄华硕SABERTOOTH Z170S鉴赏！

2016-01-31 00:44作者：孙端编辑：孙端文章出处：泡泡网原创

图赏模式

1/14

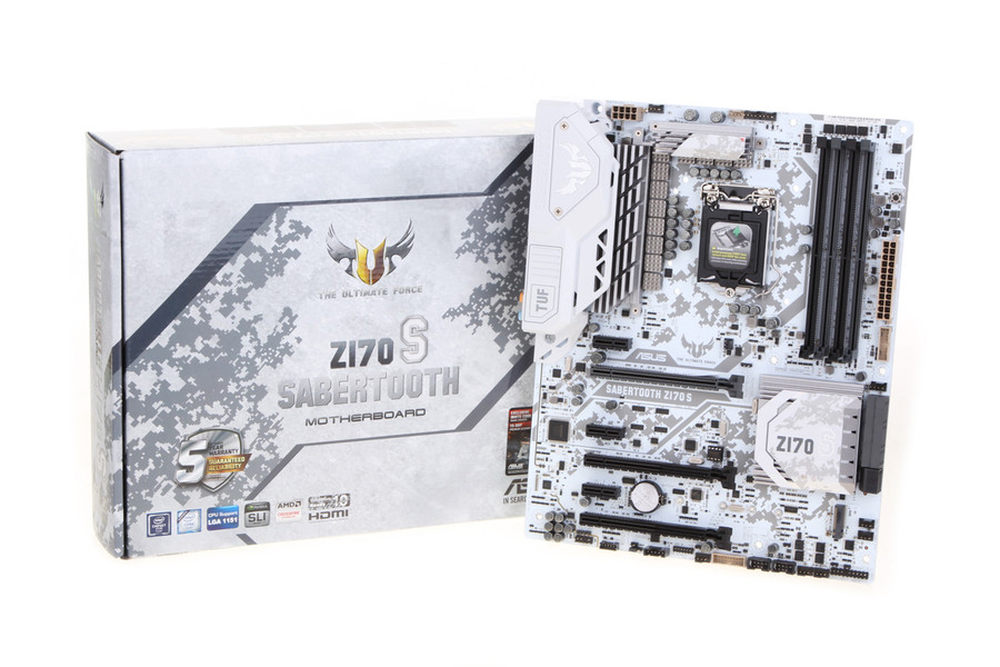

华硕旗下的TUF特种部队主板首次采用北极迷彩图案PCB设计，灰白相间配色的MARK S产品被赋予北极迷彩更多的设计概念。华硕SABERTOOTH Z170 S主板设计超前，TUF军规认证10K Ti电容、 TUF军规认证合金电感与晶体管的用料也十分讲究。还有TUF独具特色的BIOS以及应用软件。

2/14

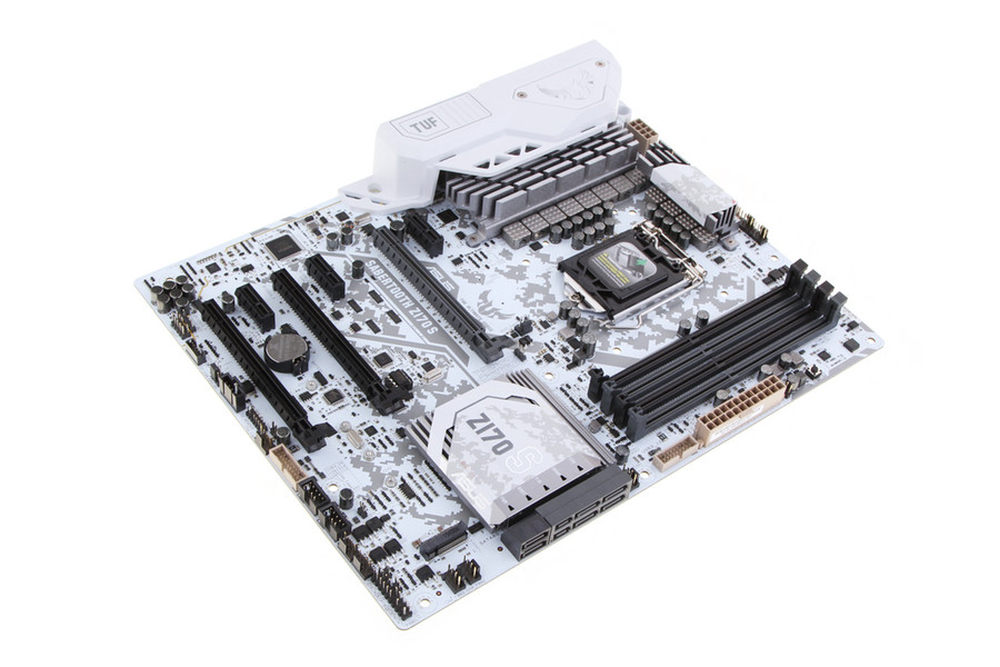

华硕TUF特种部队打造出第一款采用北极迷彩图案PCB设计的主板，如今SABERTOOTH Z170 S被赋予北极迷彩更多的设计概念，将灵感源于军队的数字图案直接涂装到主板！SABERTOOTH Z170 S主板秉持剑齿虎设计理念，成为展望未来的强大战力，充分体现其高度时尚、功能强悍的特质。

3/14

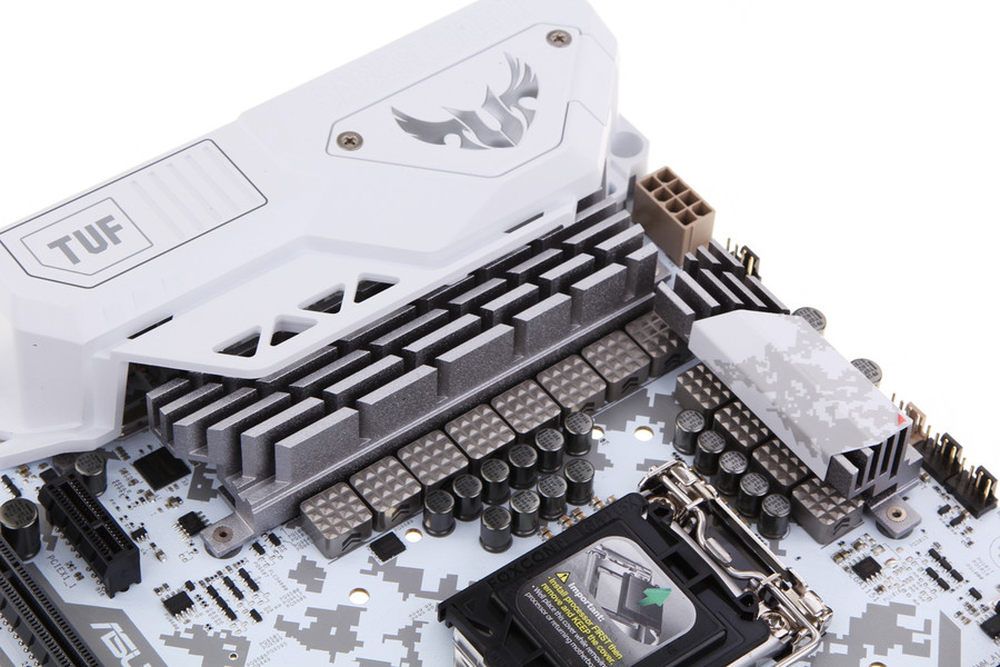

华硕SABERTOOTH Z170 S主板CPU供电部分。采用了华硕TUF特种部队系列主板特有的“TUF ENGINE！” 供电设计：8 +4 相数字供电模组；TUF 军规认证元器件，包括全新合金电感， Ti-电容，晶体管。SABERTOOTH Z170 S 的连接端口不仅坚固耐用，而且外观酷炫。同时，装甲接口可支持40mm风扇使用，供快速散热的气流并强化散热效果。

4/14

华硕SABERTOOTH Z170 S主板内存部分。具有4 x DIMM内存插槽，支持最大容量 64GB，DDR4 2400/2133 MHz Non-ECC，Un-buffered 内存双通道内存架构，并且支持Intel Extreme Memory Profile (XMP) 技术。

5/14

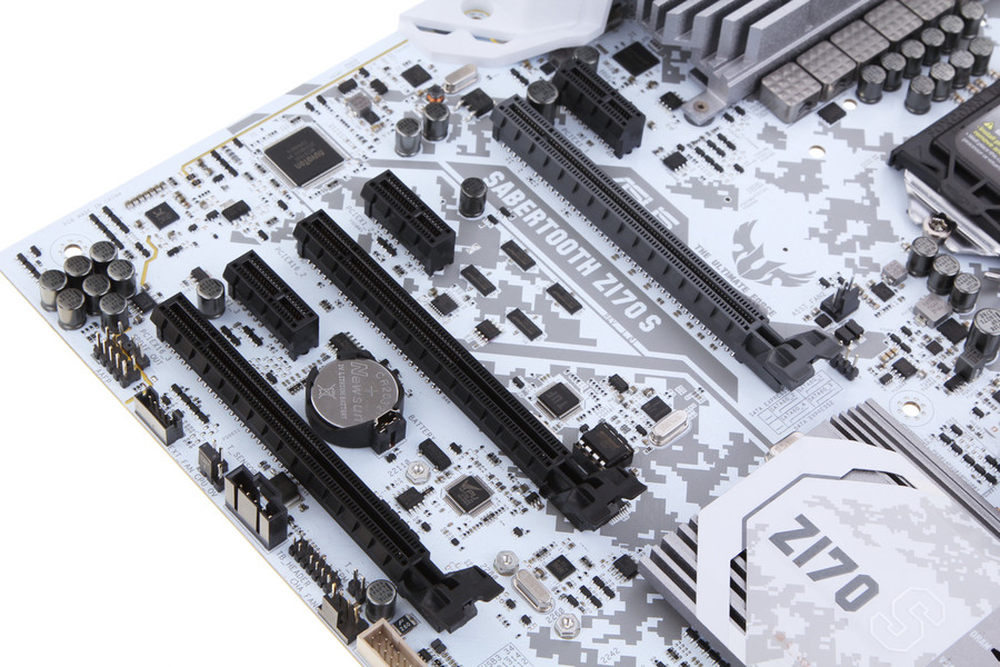

华硕SABERTOOTH Z170 S主板拓展槽及音频电路部分。提供2 x PCIe 3.0/2.0 x16 扩展卡插槽 (x16 或双槽 x8) ，1 x PCIe 3.0/2.0 x16 扩展卡插槽 (最大 x4 模式) *1，3 x PCIe 3.0/2.0 x1 扩展卡插槽，支持Quad SLI/CFX。TUF音效技术可让玩家根据使用情景便捷的设置音频模式，无论是游戏、聊天、影视或是聆听音乐。板载华硕研发的抗干扰屏蔽设计,专业线路设计以及优质的元器件，包括音频线路设计和专业音频元器件输出音效更清晰更自然。让板载声卡拥有独立声卡级别的聆听体验！

6/14

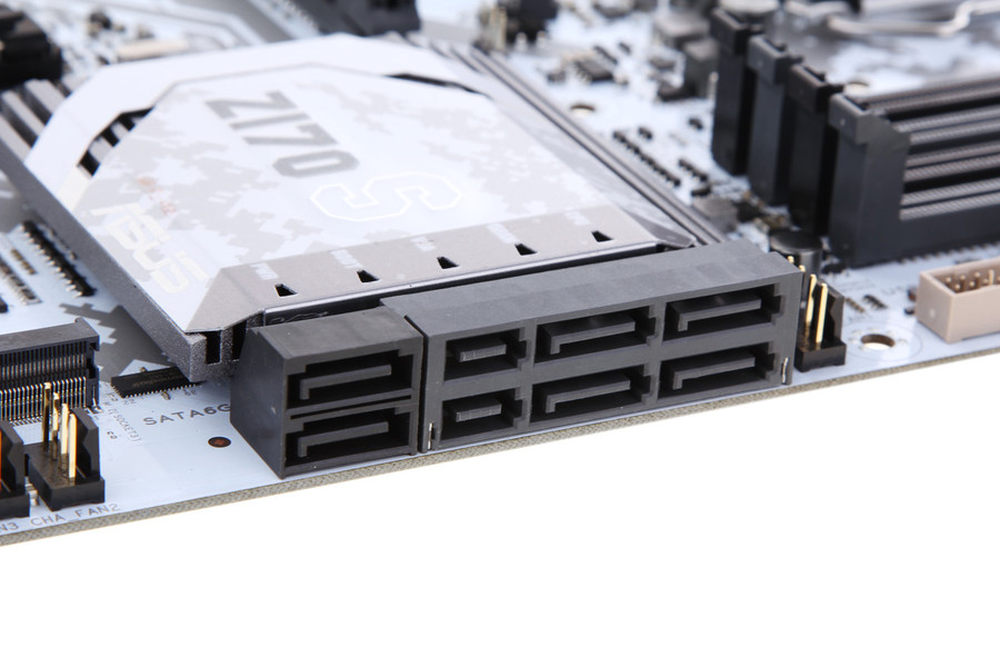

华硕SABERTOOTH Z170 S主板存储设备接口部分。Z170 芯片组：2 x SATA Express 接口兼容4 x SATA 6.0 Gb/s ports ；1 x M.2 x4 Socket 3, M.2 Socket 3 具备M 键，支持 2242/2260/2280/22110规格；6 x SATA 6Gb/s 接口，支持 Raid 0，1，5，10。

7/14

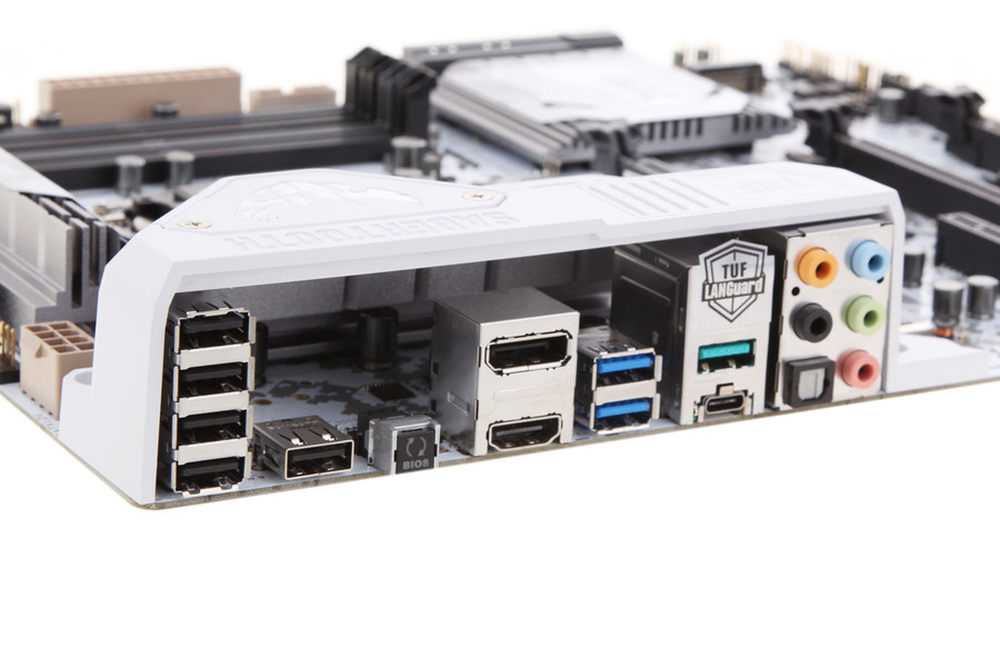

华硕SABERTOOTH Z170 S主板I/O接口部分。具有1 x DisplayPort接口，1 x HDMI接口，1 x LAN (RJ45) 接口，4 x USB 2.0 接口，1 x 光纤S/PDIF数字音频输出接口，5 x 音频插孔，1 x USB 3.1 (蓝绿色)Type-A接口，1 x USB 3.1 Type-C接口，2 x USB 3.0 (蓝色) (其中一个接口可切换到USB BIOS Flashback)，1 x USB BIOS Flashback 按钮，1 x TUF Detective USB port。基于TUF ESD 静电防护2代技术，所有的接口都配备了防静电电容和二极管。
