维修难度大全新9.7英寸iPad Pro拆解

2016-04-06 00:01作者：王培振编辑：王培振

图赏模式

1/29

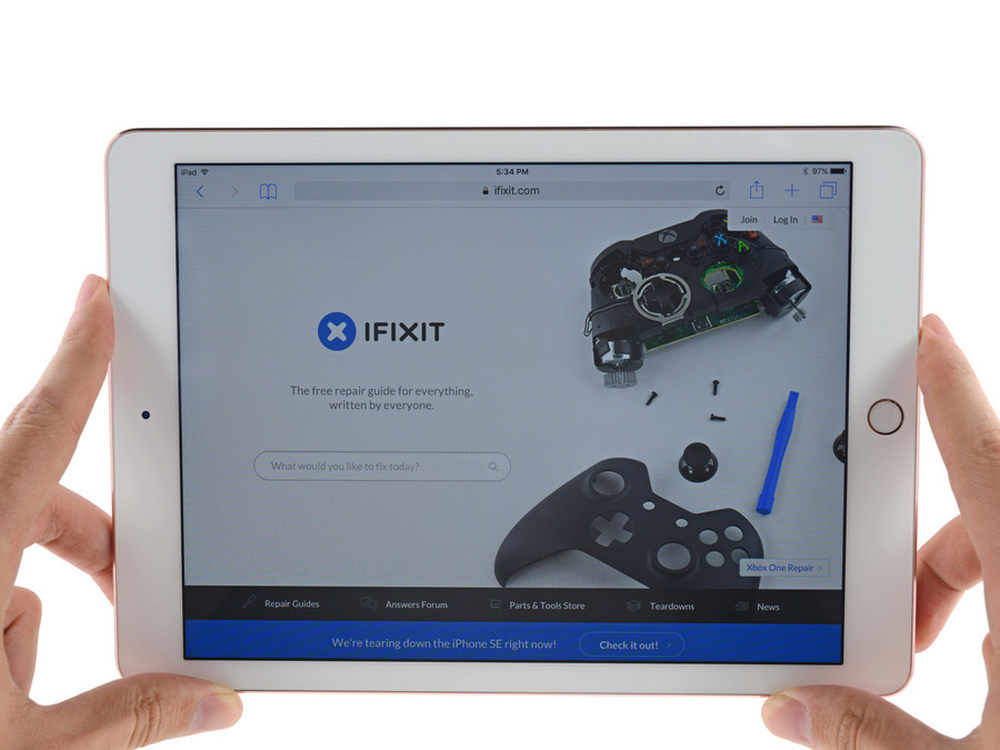

上周四，全新9.7英寸iPad Pro正式发货，虽然我们也在第一时间对该产品进行了评测工作，但是包括电池容量、内部构造等诸多信息还要等待拆解以后才能见分晓，近日知名拆解网站iFixit也对这款产品进行了相关的拆解工作，今天就让我们一同来看看它和其它几款产品到底有何不同。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

2/29

首先我们再来絮叨一下该产品的参数，它搭载A9X处理器（降频版）、M9协处理器，2GB内存、32GB/128GB/256GB三种存储容量可选，配备了一颗分辨率为2048×1536的高清屏幕，以及一颗500万像素前置摄像头和一颗1200万像素的主摄像头。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

3/29

虽然该产品的分辨率和之前的iPad Air 2相同，不过却有较大的升级，加入了全新True Tone功能，可以通过前置摄像头感知周围的光线，自动调节屏幕的色温，当我们打开后能明显感觉到屏幕色温的变化。不仅如此，该屏幕整体的亮度也增加了25%%，达到了500尼特，色彩饱和度也增加了25%%。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

4/29

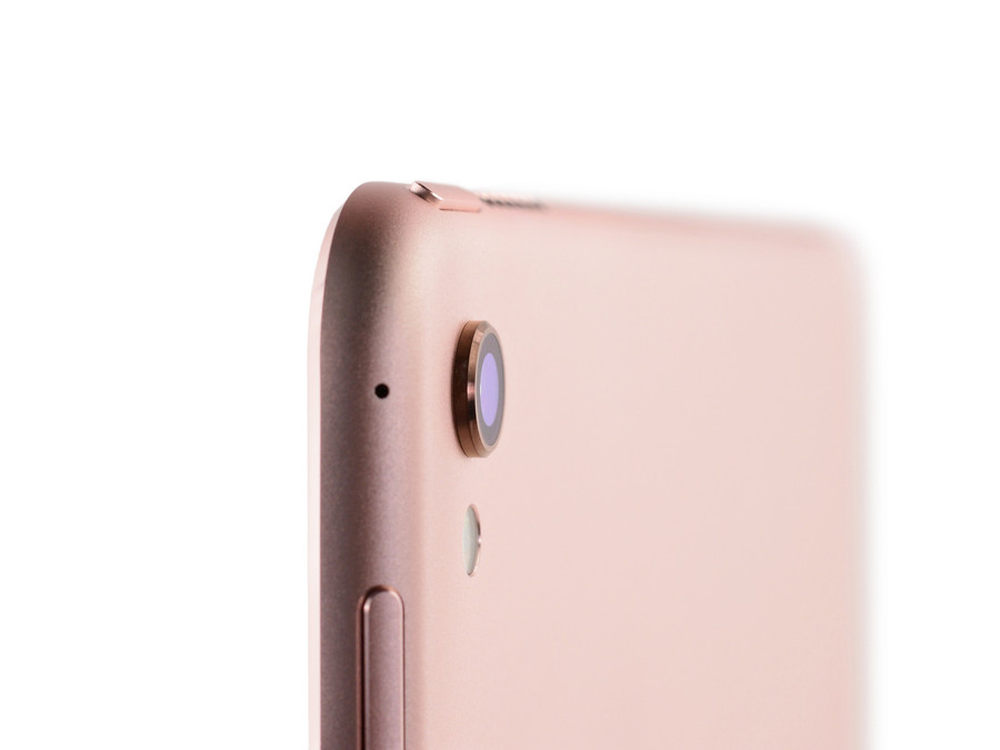

这也是史上首款将摄像头做的凸出来一部分的iPad产品，而且整整突出了1.1mm，不过这也是在升级摄像头以后，为保持机身厚度而做的相应取舍，属于不得已而为之。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

5/29

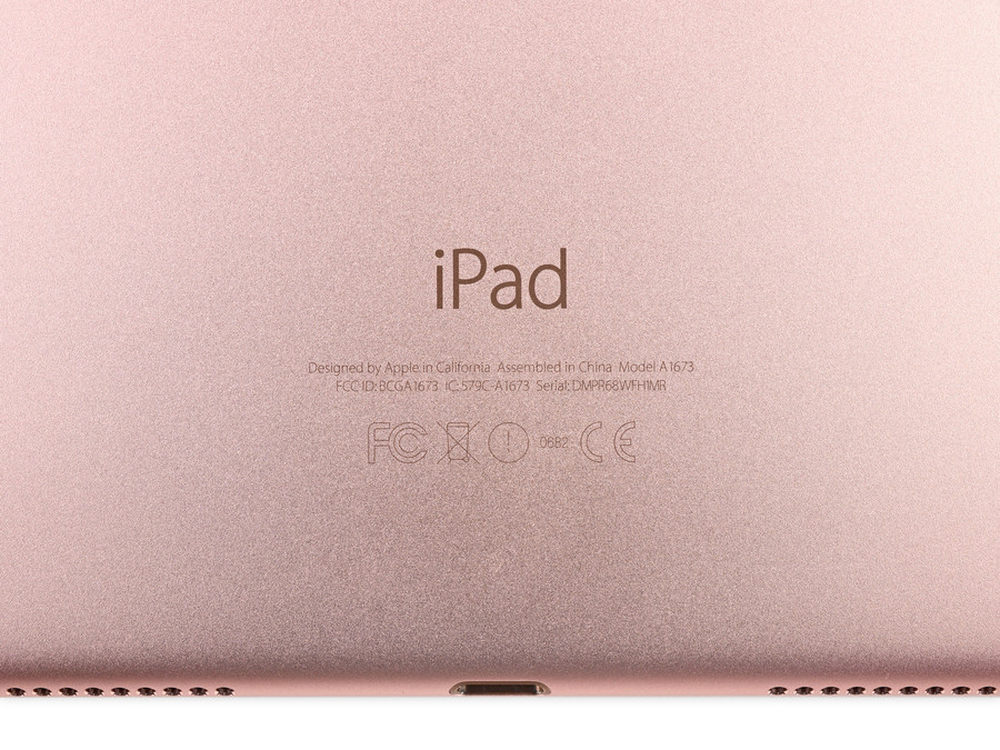

本次拆解的这款为产品为新加入的玫瑰金版本，产品型号为A1673。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

6/29

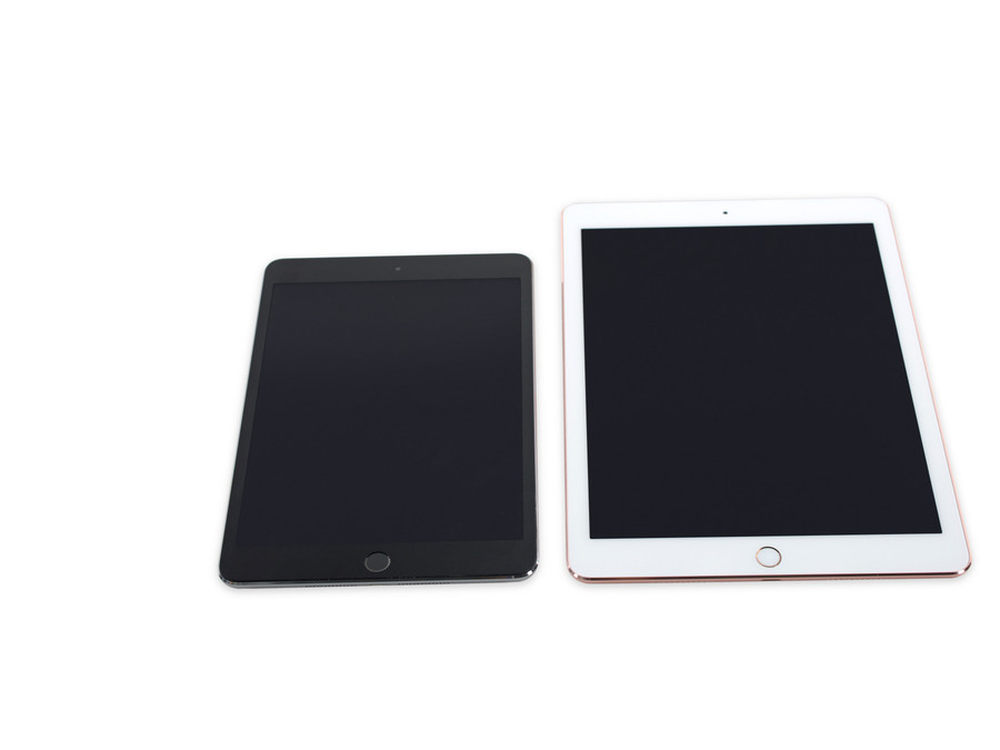

上图为iPad mini 3和9.7英寸iPad Pro对比图。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

7/29

上图为iPad Air 2和9.7英寸iPad Pro对比图。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

8/29

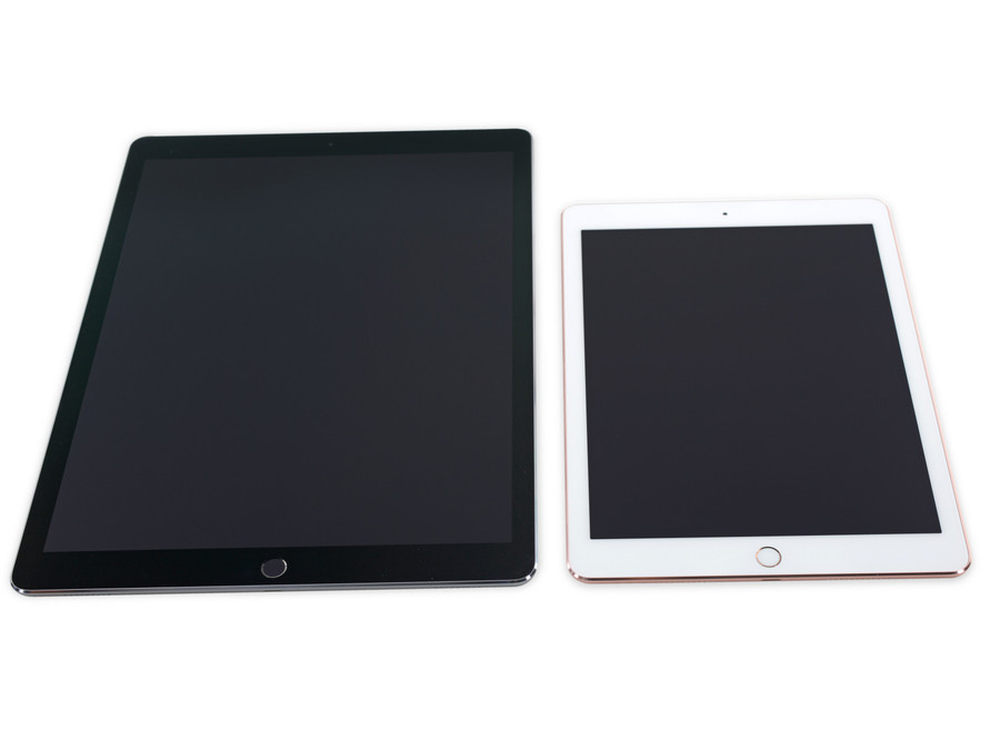

上图为12.9英寸iPad Pro和9.7英寸iPad Pro对比图。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

9/29

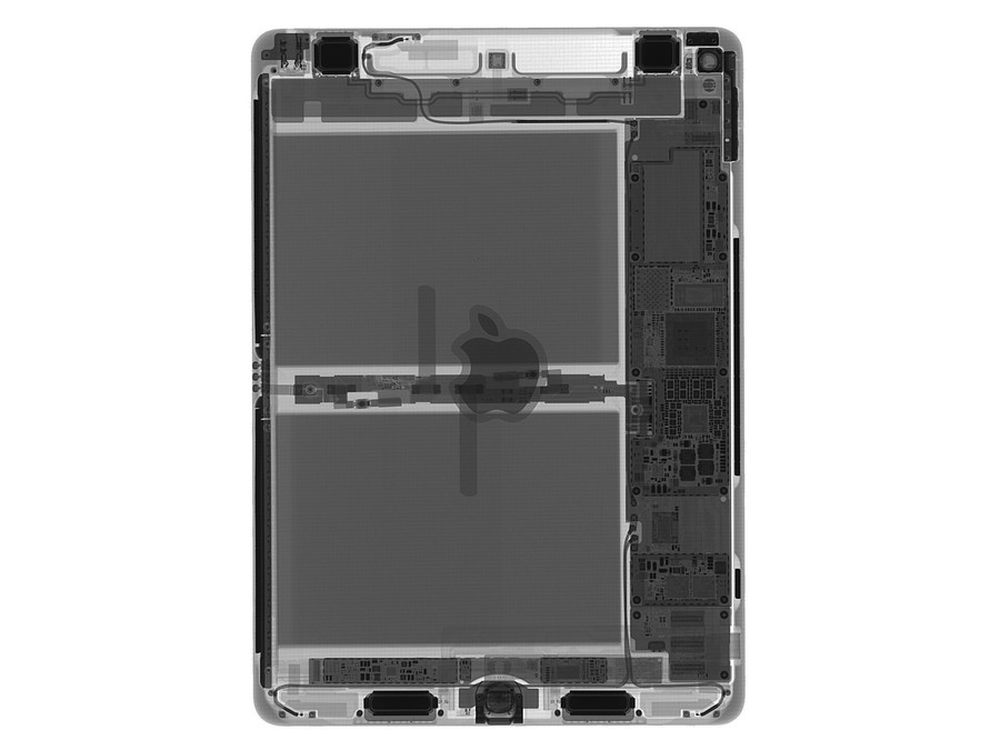

不知道从什么时候开始，iFixit在拆解之前都喜欢给产品拍个X光照片，不过不得不说，这样也可以进一步了解内部构造，方便稍后的拆解工作。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

10/29

在苹果LOGO中间部位还有一个奇怪的东西，到底是什么呢？时间不多，拆开再说！

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

11/29

拆解之初还要将iOpener加热后放到屏幕四周融化胶水。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

12/29

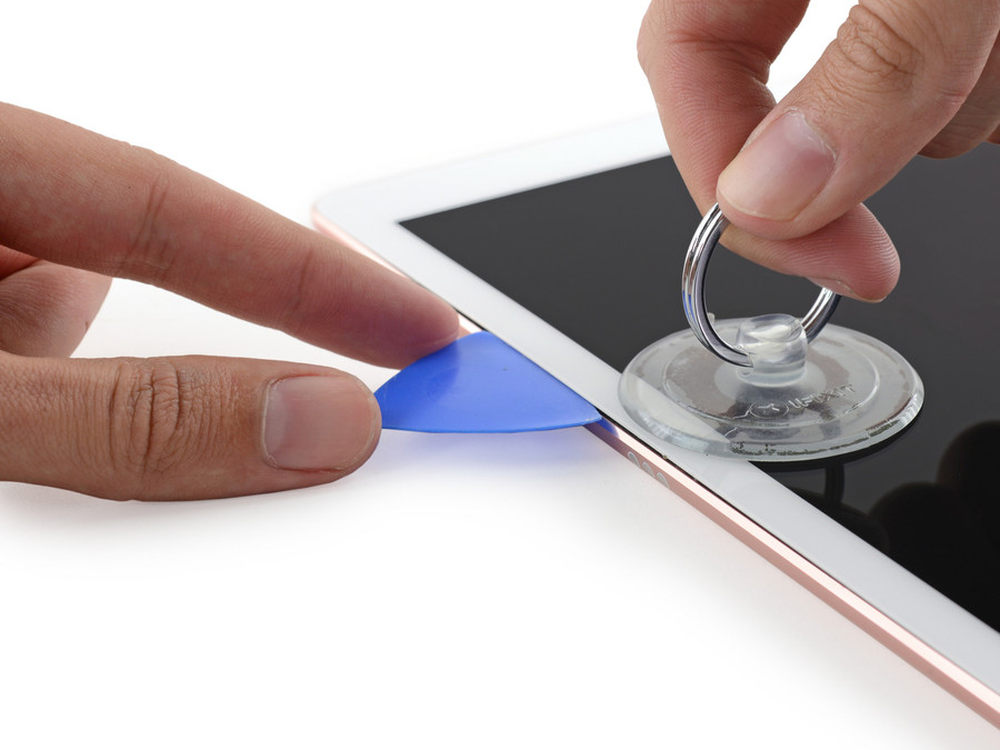

再用吸盘将屏幕前面板打开，放入开机片，注意这一步千万不要急，不然就会出现之前拆解Surface Pro 3的那种碎屏情况。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

13/29

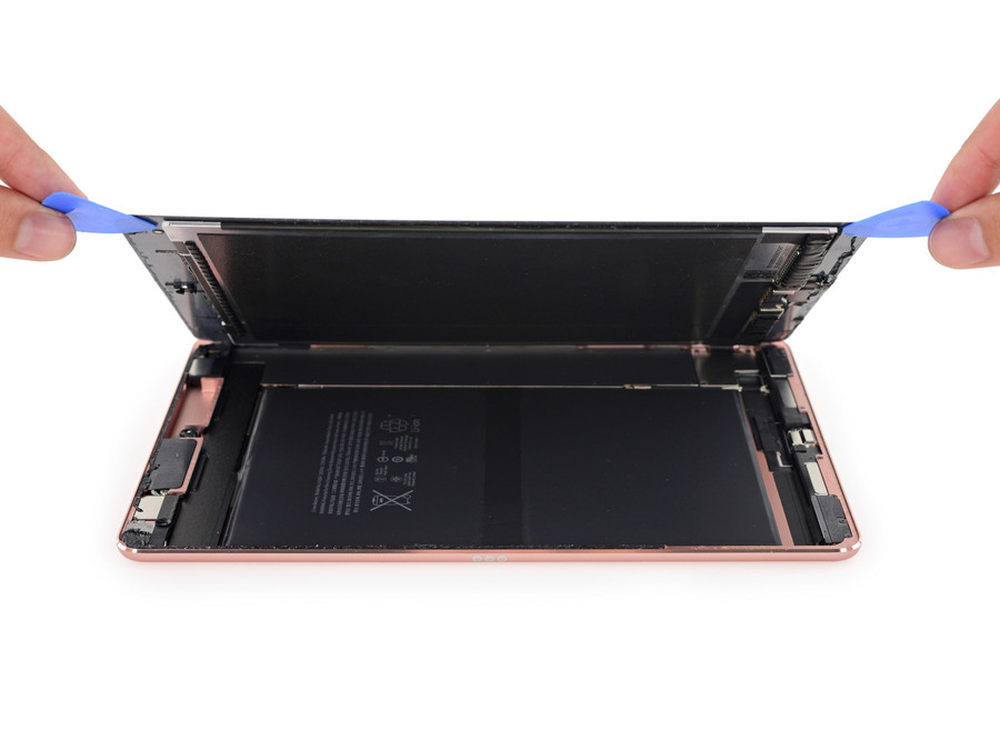

翘起后慢慢打开屏幕面板，整个过程将近能花费30分钟。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

14/29

不知道大家是否还记得，在之前拆解大尺寸iPad Pro的时候，屏幕排线被设计到了主板中间部位，而这次却被设计到了底部的右侧，相比之前要好拆了不少。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

15/29

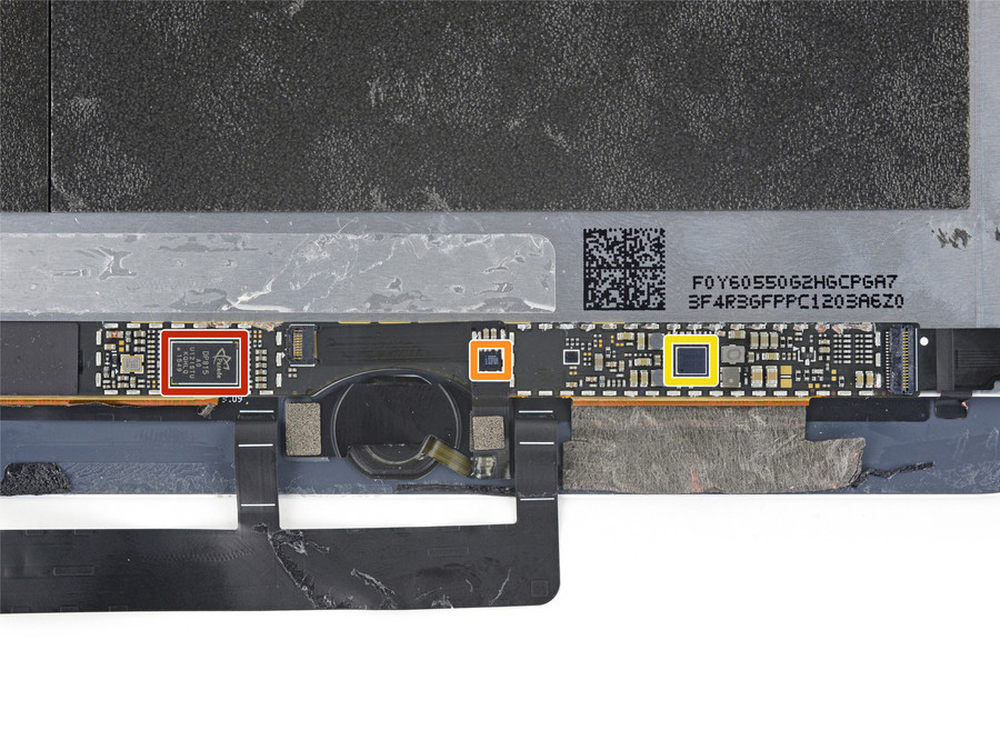

屏幕背部除了一些缓冲泡沫以外还配有大量芯片，其中包括红色区域的：Parade Technologies DP815（疑似12.9寸版上的DP695时间控制器）；橙色区域的：NXP 8416A1 Touch ID感应器；和黄色区域的：98667A B5528T。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

16/29

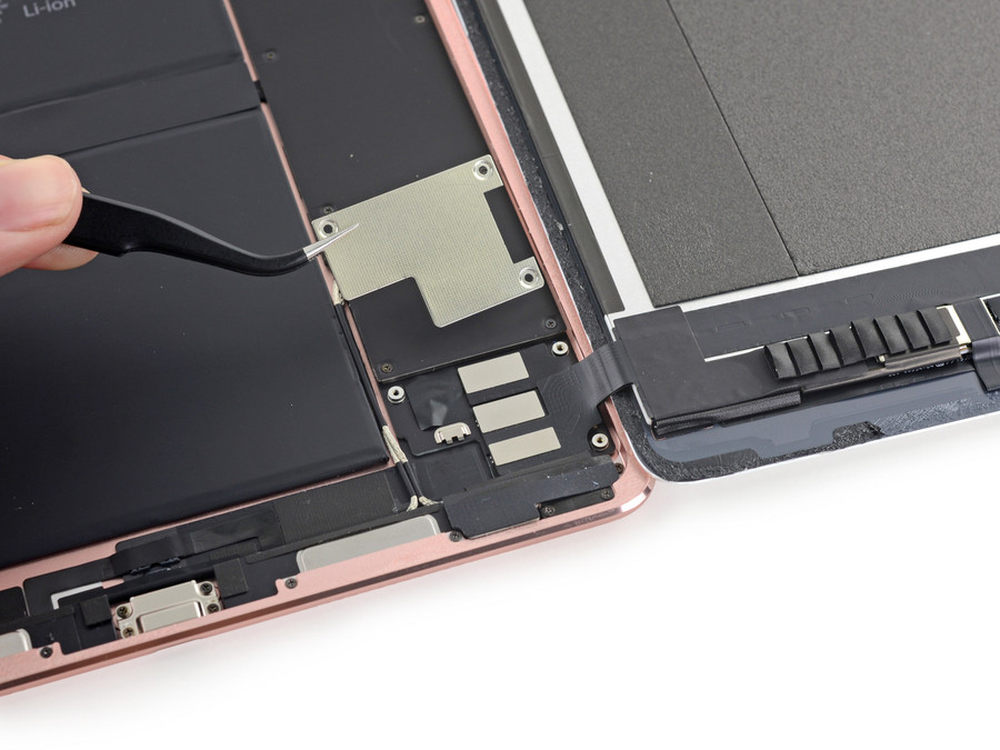

拧下几颗螺丝以后便能将电磁屏蔽罩打开，这种屏蔽罩的设计在之前iPad Pro上我们都有见过，不过在拆解iPad Air 2的时候貌似并没有看到。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

17/29

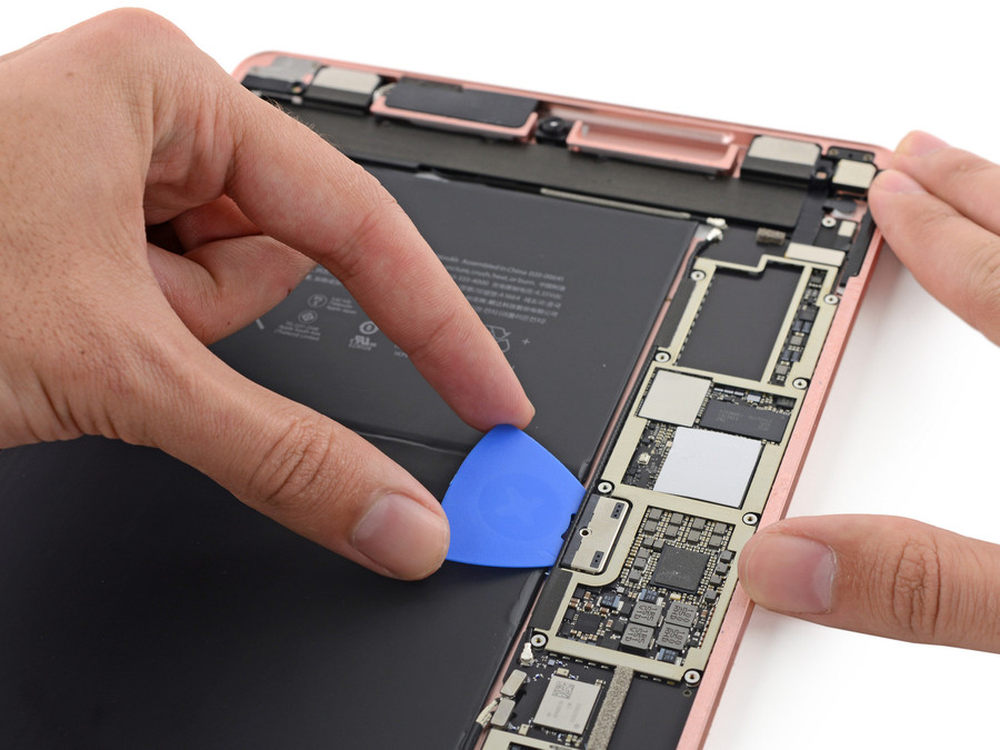

现在正式开始拆除主板，在将螺丝拧下以后，用开机片慢慢撬动，不过主板上面貌似还有不少元件，需要我们依次拆除。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

18/29

好在这款产品的主板并不是E形的设计，中间只是Smart Keyboard connector接口连接线而已，上面还被螺丝牢牢固定着。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

19/29

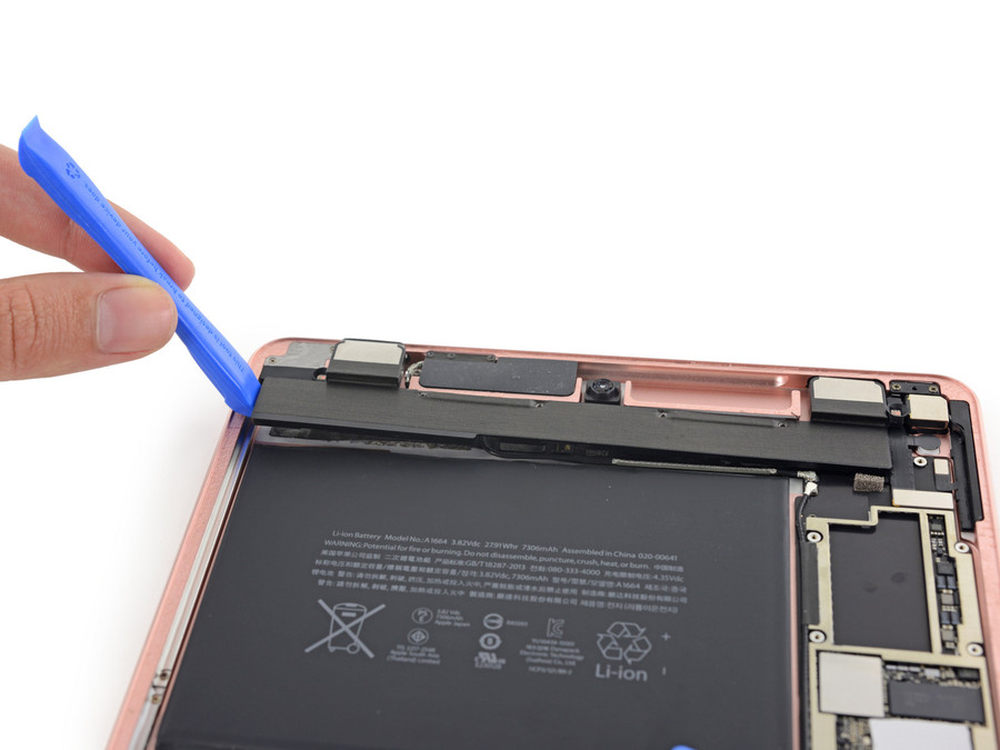

而在拆除主板之前上面覆盖的扬声器和摄像头也需要提前拆解下来，先从扬声器开始下手。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

20/29

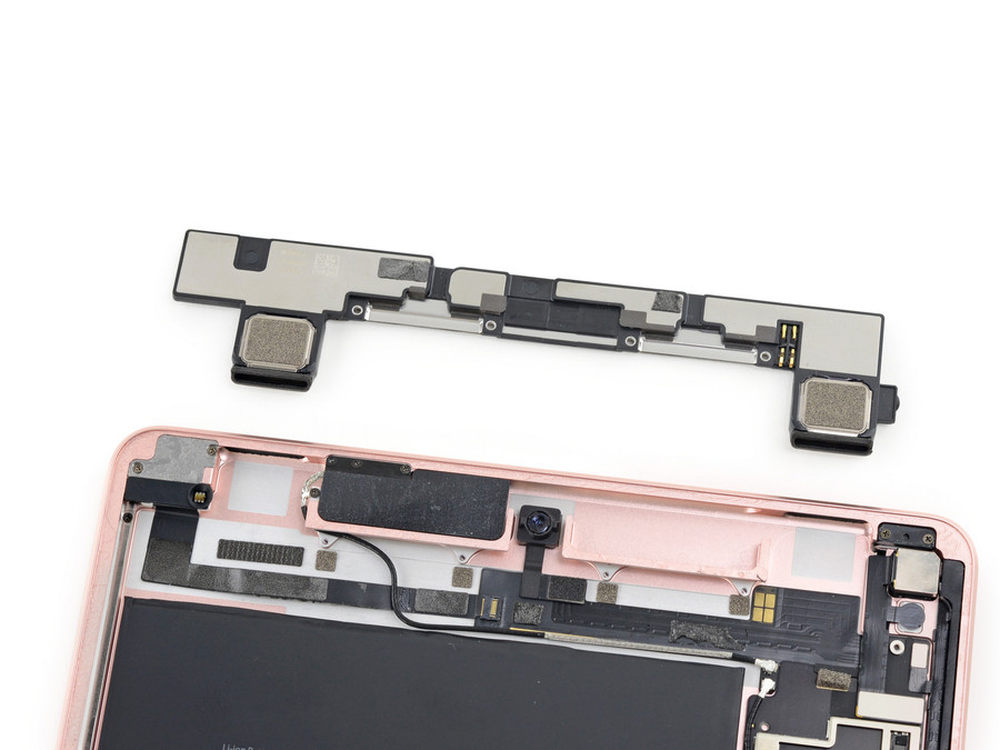

这个扬声器也安装的十分牢固，不仅使用了螺丝钉固定，而且还用了胶水，不过值得一提的是扬声器和主板是通过弹簧片进行连接的。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

21/29

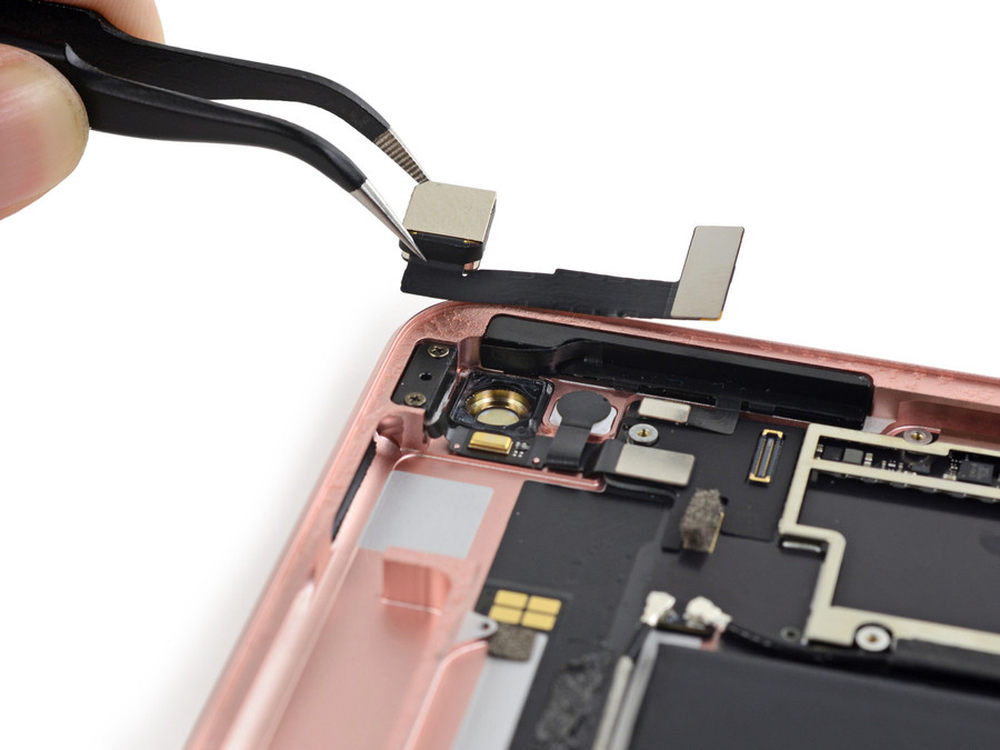

拆除摄像头并不需要费多大的力气，只要轻轻一翘便可以将它从平板中取下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

22/29

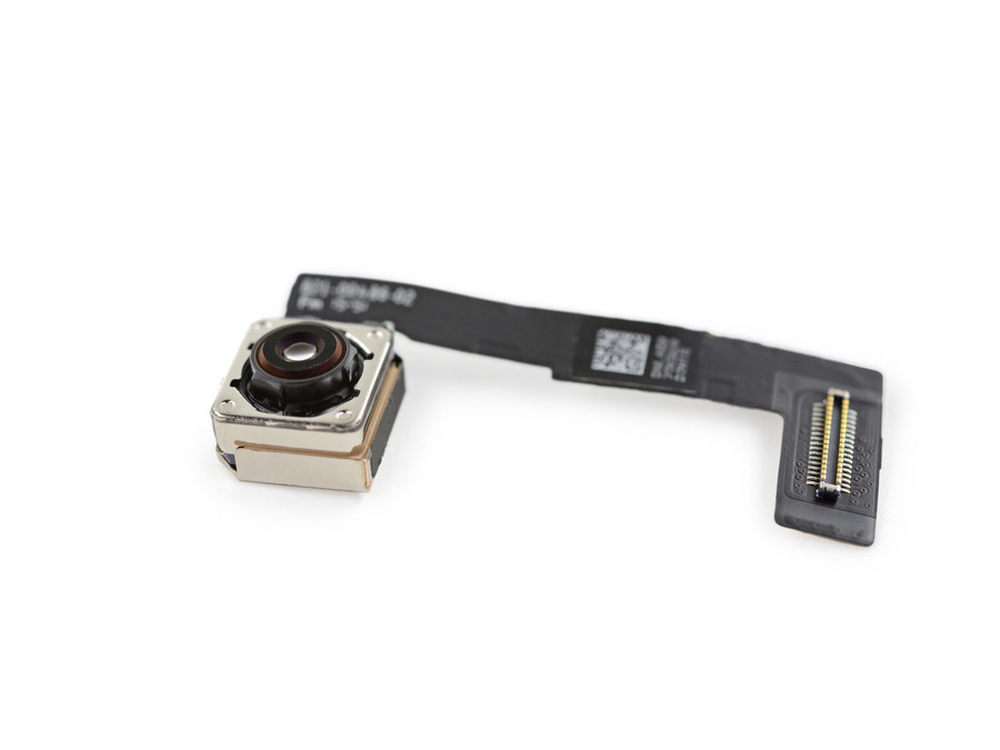

这就是发布以后吸引了众多口水的摄像头，拥有1200万像素，蓝宝石玻璃镜片和内置的光学防抖技术，这些和之前6S上的那颗一模一样。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

23/29

在此之前还需要将这个奇怪的天线连接器拆除。上面被不少的胶水规定，所以拆的时候一定要轻柔一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

24/29

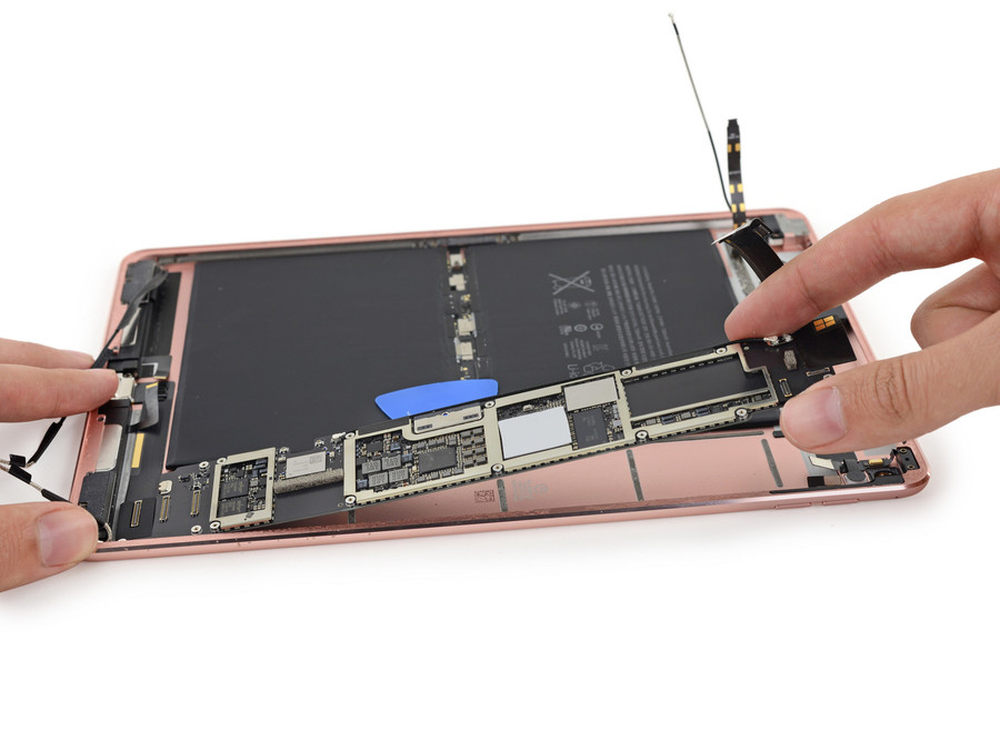

终于到了拆除主板的时候了，这也是这款产品的核心部位所在。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

25/29

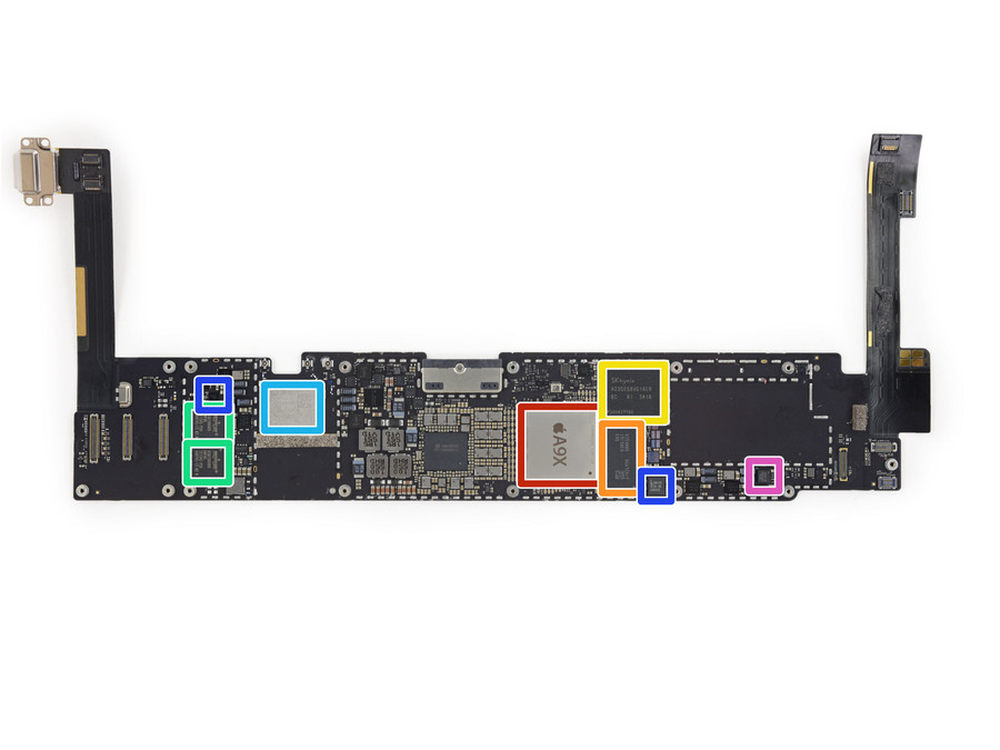

快来看看主板上都有什么吧？其中红色区域为：苹果 APL1021 A9X 64 位处理器；橙色区域为：三星 K3RG1G1 2 GB (16 Gb) LPDDR4 RAM；黄色区域为SK Hynix H23QEG8VG1ACA 32 GB (256 Gb) NAND闪存；绿色区域为：2 × Broadcom BCM15900B0(12.9"iPad Pro 中的相同)；青色区域为：苹果 339S00109 Wi-Fi 模块；蓝色为：NXP 66V10 NFC控制器和 1610A3 充电集成电路(与 iPhone SE/6s/6s Plus 中的一样)；紫色区域为：InvenSense EMS-A 6 轴陀螺仪和加速计组合(与 iPhone SE 中的一样)。

26/29

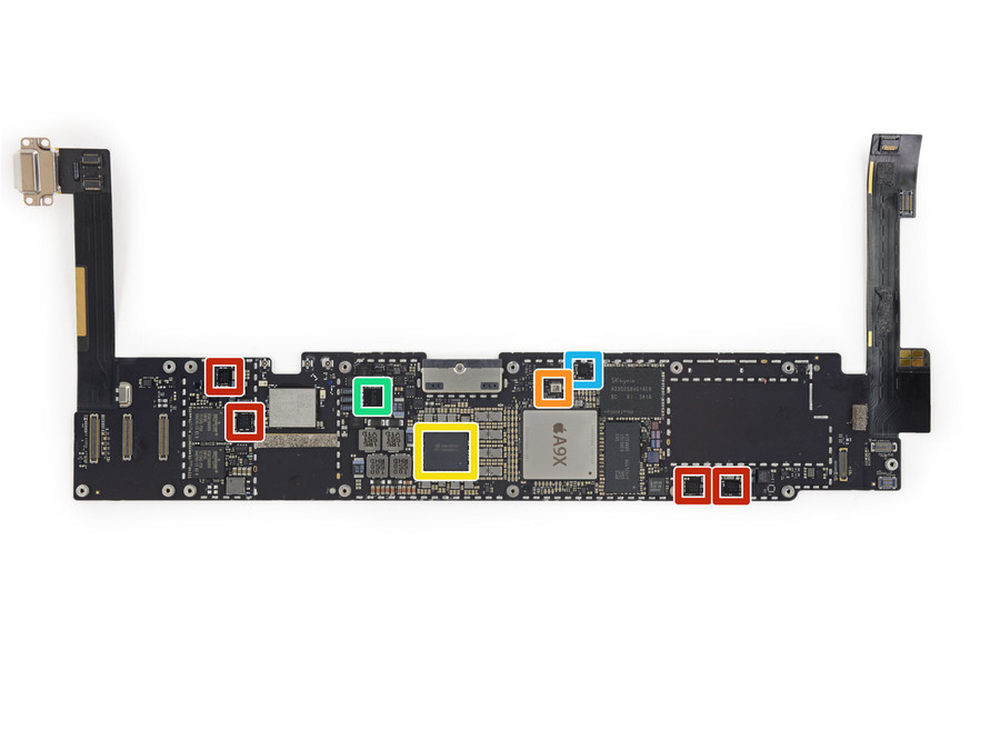

这并不是另一个主板，只是因为元件太多，分批次介绍而已。图中红色区域为：Maxim Integrated MAX98721BEWV Boosted Class 放大器；橙色区域为：M7H YP(可能是 Bosch Sensortec BMP280)；黄色区域为：343S00051-A1 (可能是 12.9 英寸 iPad Pro 中 343S00052-A1 的变体)；绿色区域为：343S00089-A1；青色区域为：L05286 VZB VG Z SGP 547。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

27/29

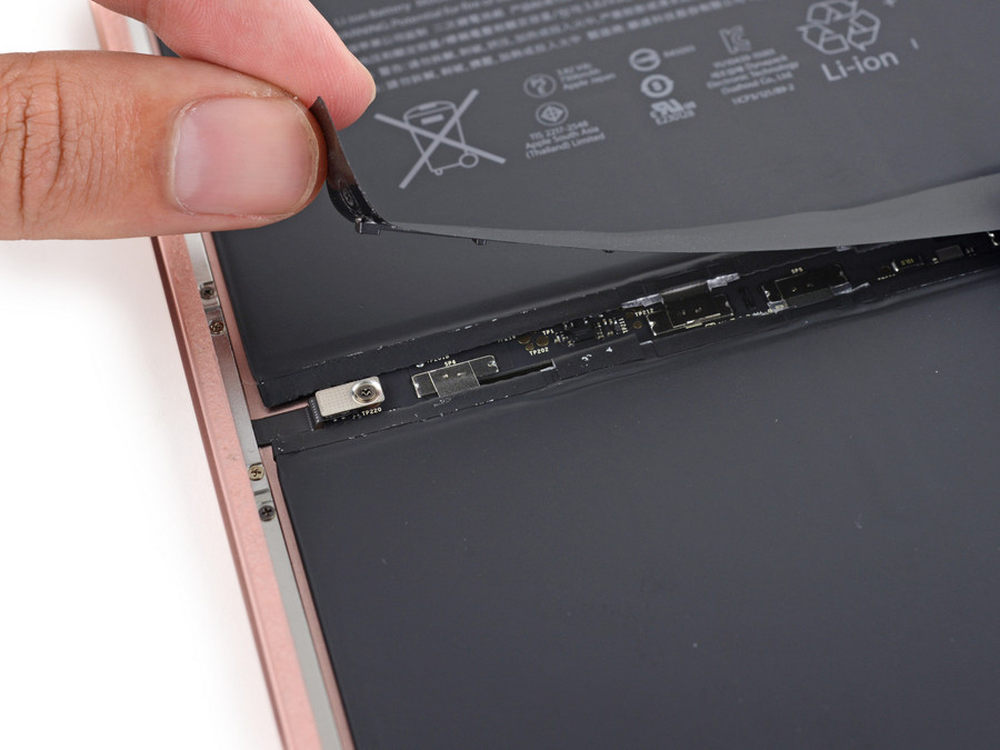

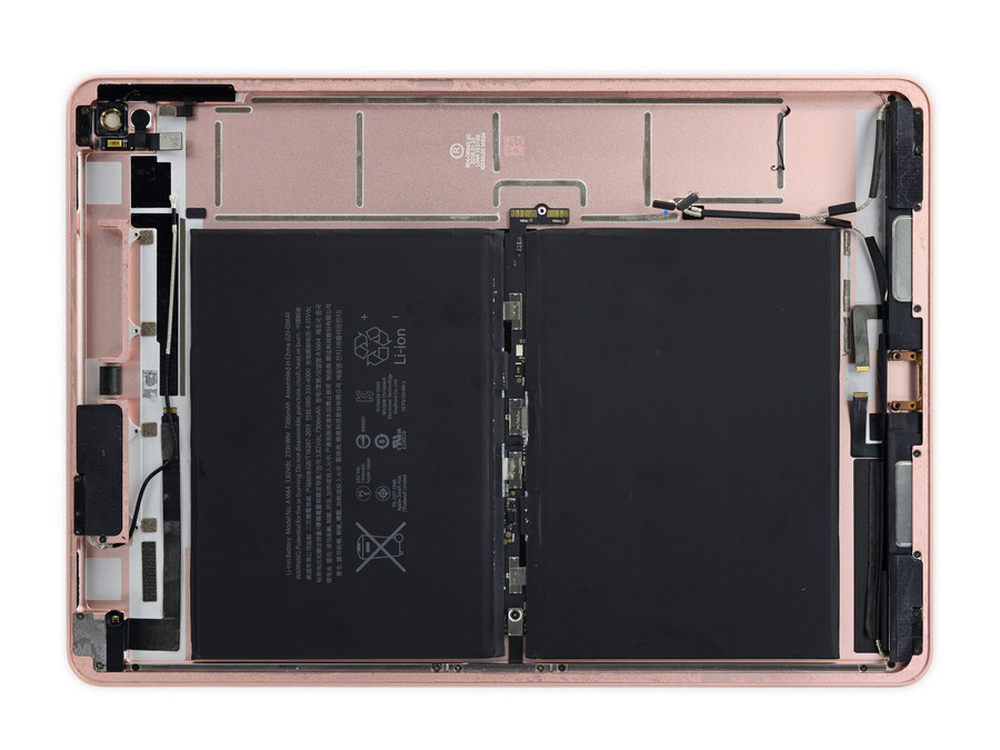

和之前的产品不同，这款产品的电池被大量的胶水粘在了平板背部，十分的棘手。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

28/29

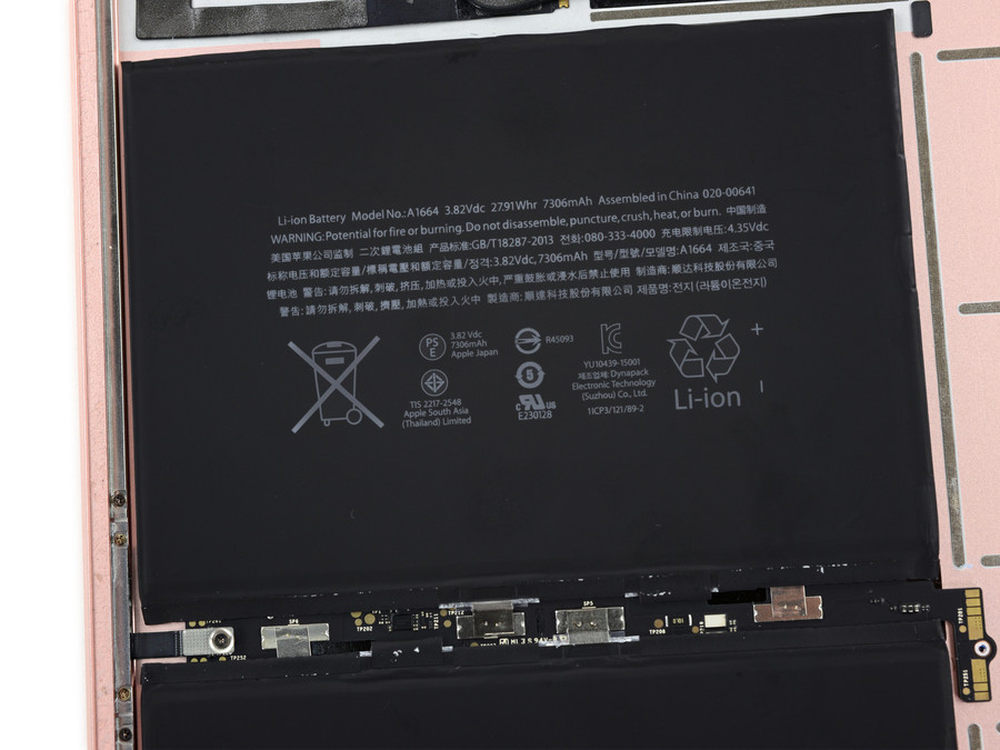

这款电池规格为：3.82 V、27.91 Wh、7,306 mAh，据苹果介绍它可以提供10小时续航；12.9 英寸 iPad Pro 的为 38.8 Whr，iPad Air 2的为27.62 Whr，不过它们的续航时间都没有区别。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

9.7英寸iPad Pro 京东商城 4388元起售 >> 购买链接

29/29

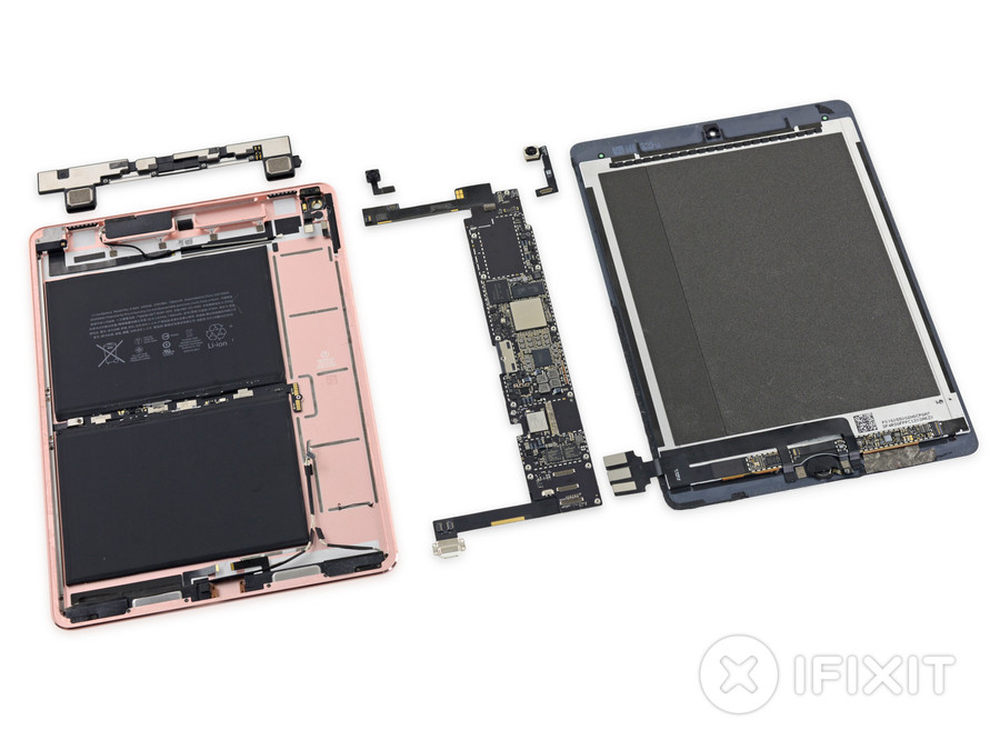

因为大量胶水的加入，这款产品的拆解全家福配件数量要比之前iPad设备少了不少，而且因为胶水的原因，电池就像被焊上去一样牢固；而且Smatrt Connector也是无法单独更换的；玻璃和前面板粘在一起，虽说掀开看主板容易了，但是屏幕维修成本增加了。综上所述，这款产品的最终得分被定在了2分（满分10分，最容易拆解）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
