暗夜之光 华硕R5E 10周年主板装机实战
1/27
作为ROG十周年纪念活动中非常重要的一环,RAMPAGE V EDITION 10(简称R5E 10周年)主板的发布是一件令无数玩家和ROG粉丝欢呼雀跃的事儿。本月在我们对R5E 10周年主板进行了评测和深度解读后,笔者也终于等到了由Tt曜越提供的顶级硬管水冷套装冰核480-D5和机箱、电源设备。当ROG顶尖平台遇到Tt的强力水冷,这二者会碰撞出怎样的火花?让我们一起来看。
2/27

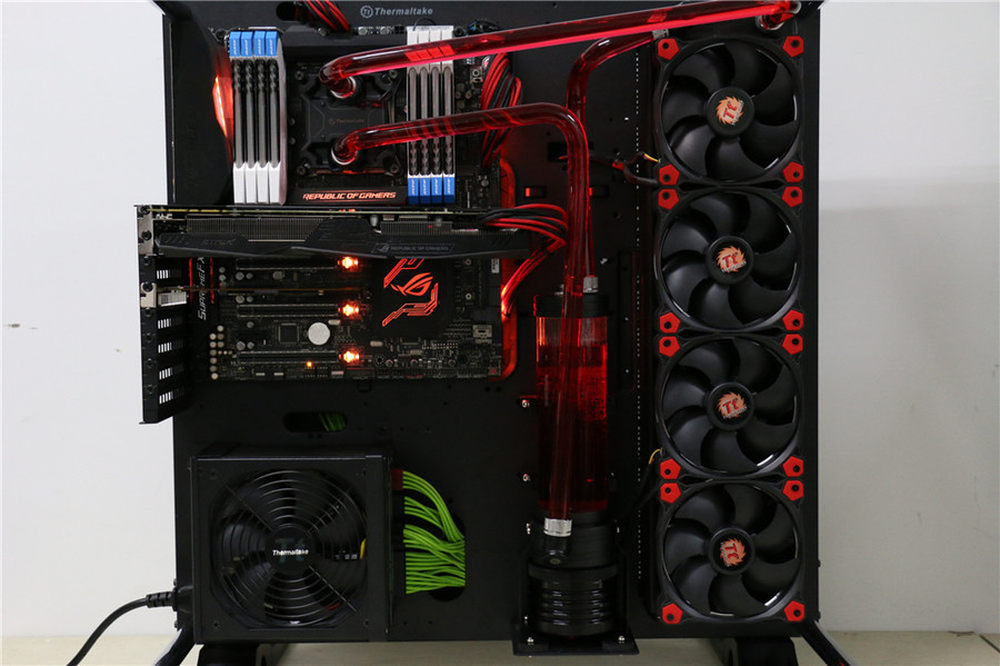

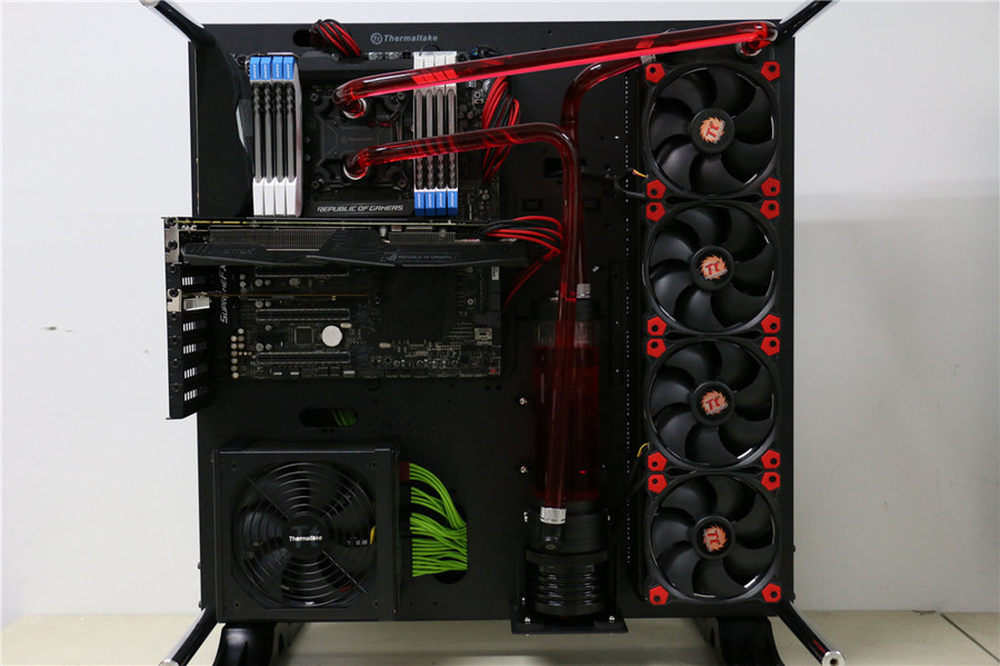

为了便于展示笔者并没有安装上Tt P5机箱的亚克力侧板,从现在的断电状态我们将开始一步步点亮这台兼顾性能与酷炫的机器。
3/27

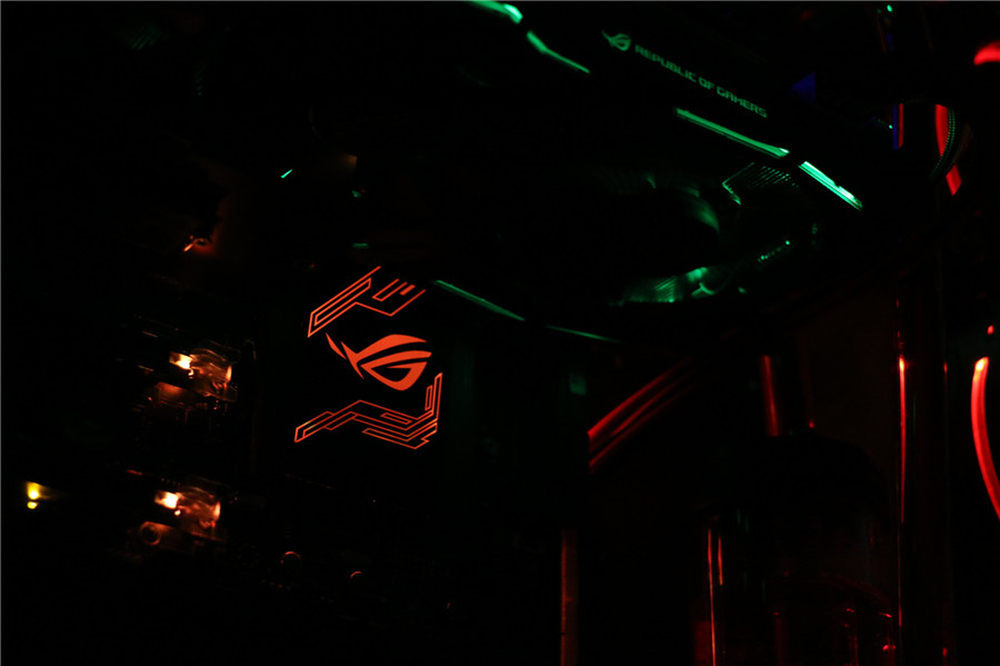

在R5E 10周年加电未启动的状态下,南桥PCH、主板供电散热片以及主板的底部LED灯带已经开始了信仰感十足的呼吸状态。
4/27

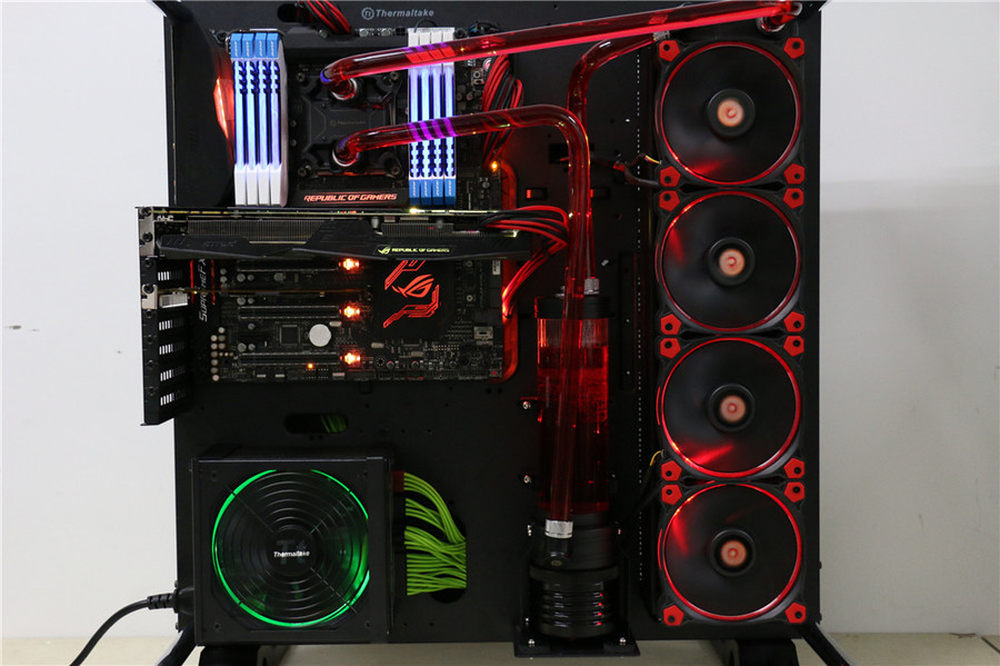

正式加电启动后,Tt Smart SE 530W 炫模版电源、四个红色Riing机箱风扇以及宇帷的雷电内存都加入了这场光影舞蹈的表演中。
5/27

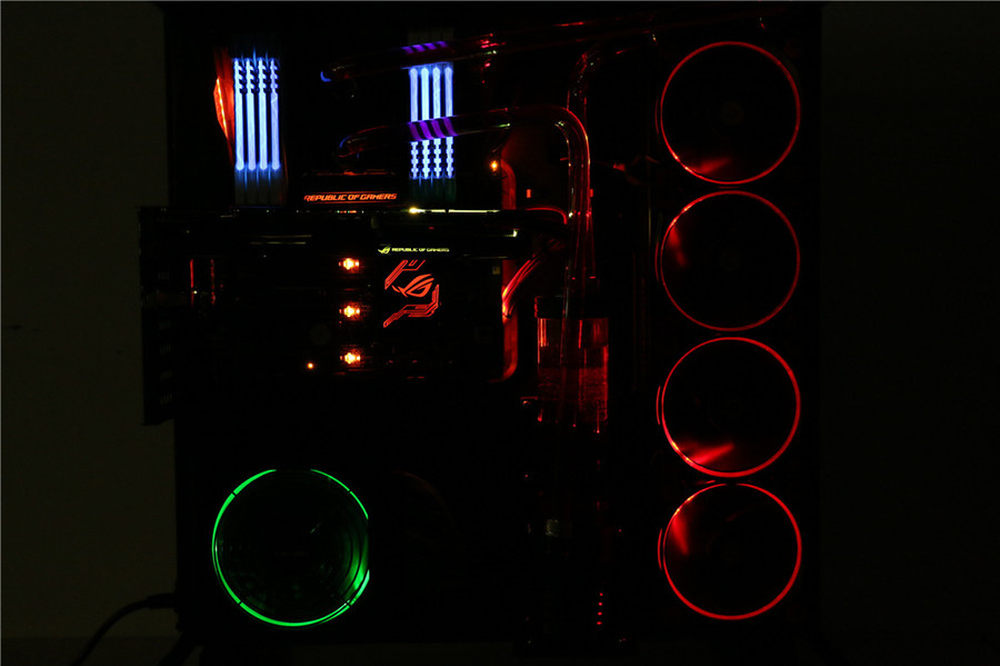

在关闭环境照明光后,酷炫的灯光效果才能发挥的淋漓尽致。这里有一点,冰核480组件中的W2冷头在笔者按下快门的一刻没有亮起,所以对于这部分我们后面会进行独立的展示。
6/27

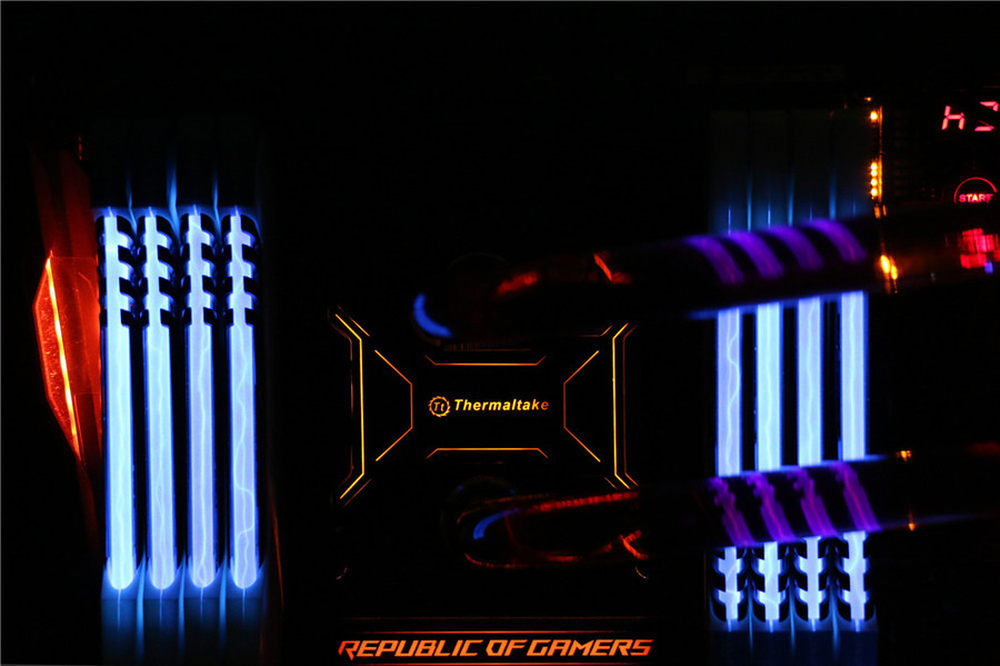

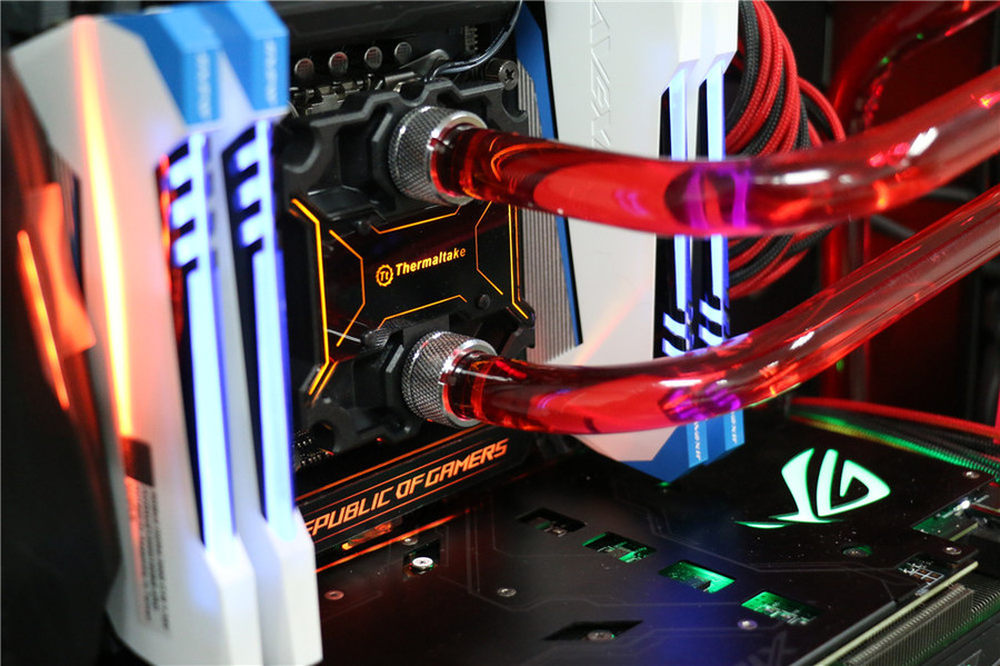

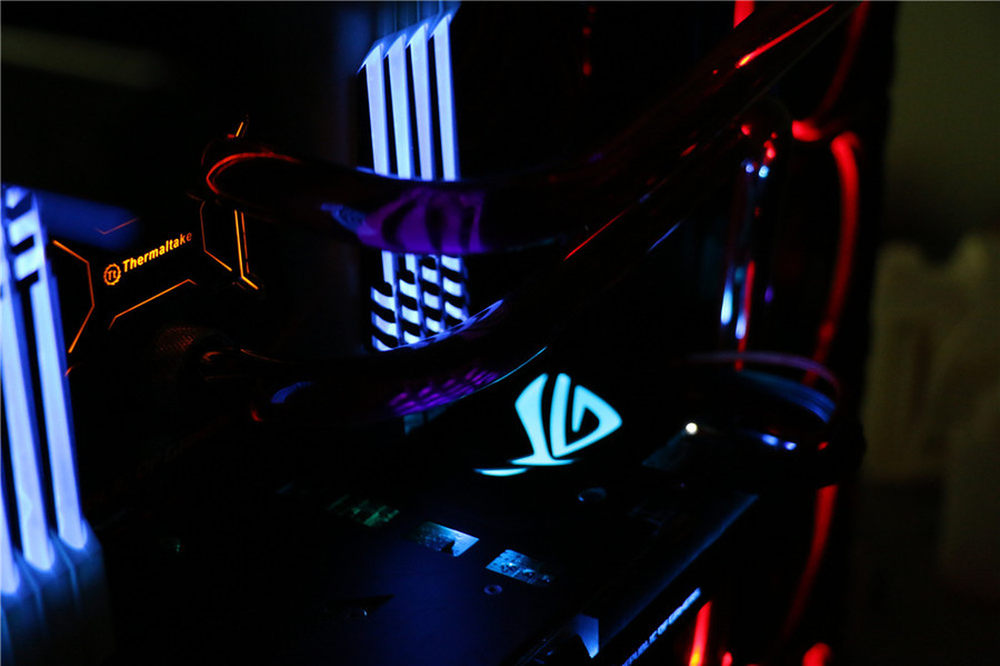

Tt W2冷头默认的橙色灯光与我们的R5E 10周年默认的橙色灯光非常配,二者组合起来信仰值瞬间爆表。
7/27

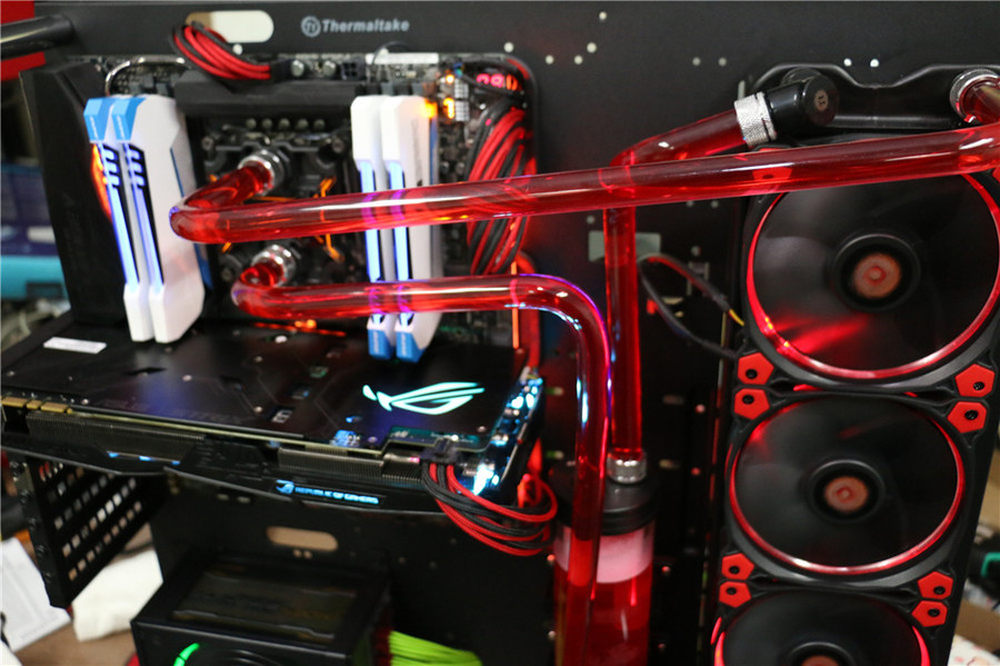

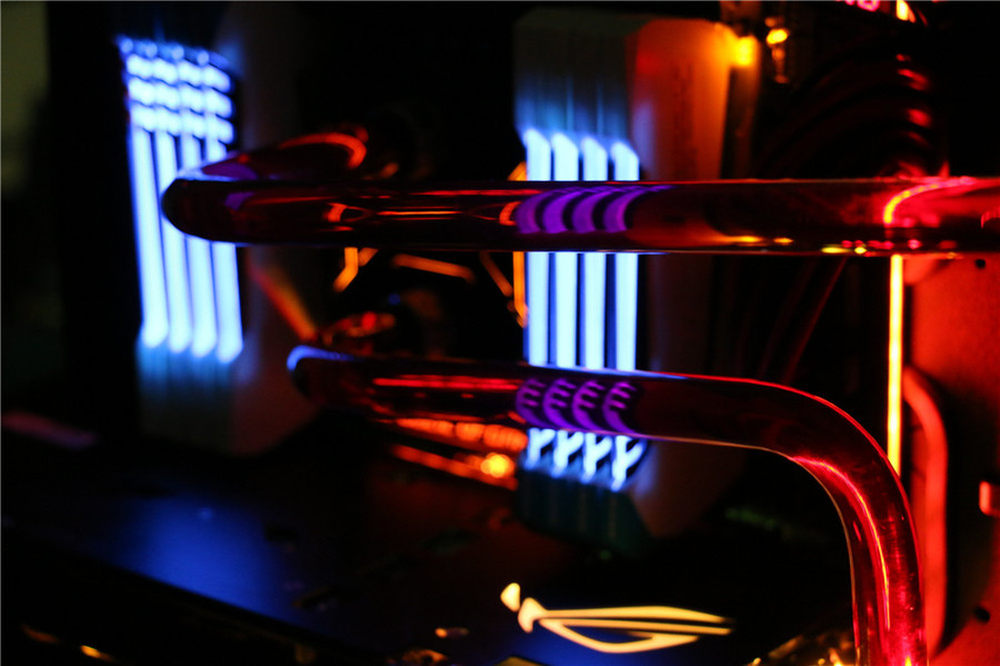

如果我们将视角稍稍移动,晶莹剔透的水冷管道也会映入眼帘。
8/27
Tt P5机箱支持通过PCIe转接线将显卡移位到专用支架上以加装水冷套件和更好的展示,不过在最初的设计过程中笔者实在不忍心放弃STRIX1070酷炫的灯光,同时显卡在侧位放置后,R5E10周年南桥PCH上那个信仰值爆炸的败家眼LOGO也会受到阻挡。
9/27
R5E 10周年主板上的灯光为1680W色RGB背光,STRIX1070的背光同样是这样的规格,所以我们可以看到在冰核480暗红色的背景光纤中,主板和显卡变幻莫测的灯光效果。
10/27

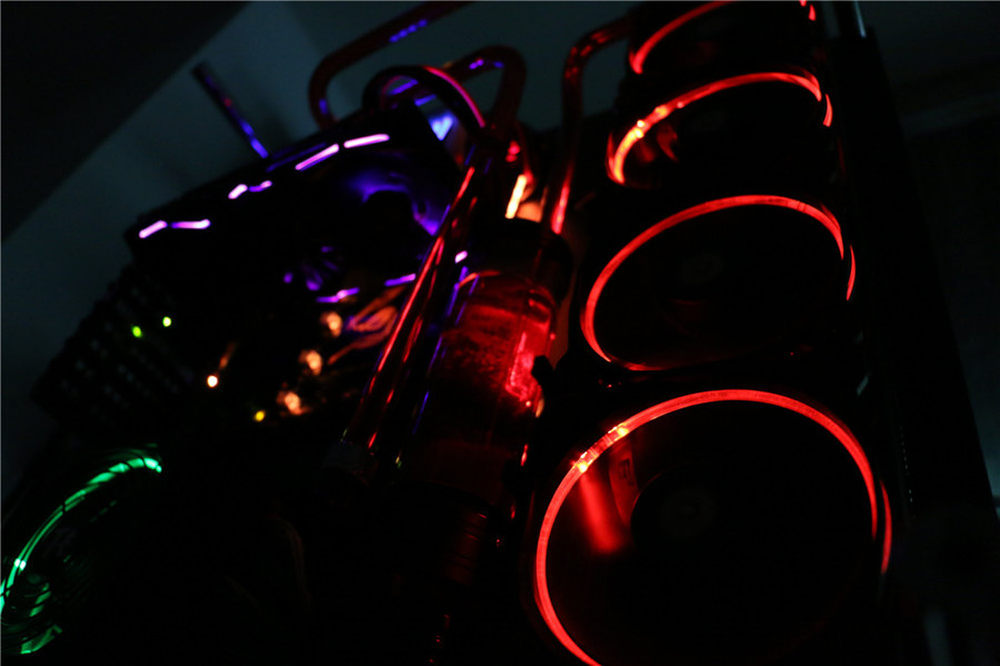

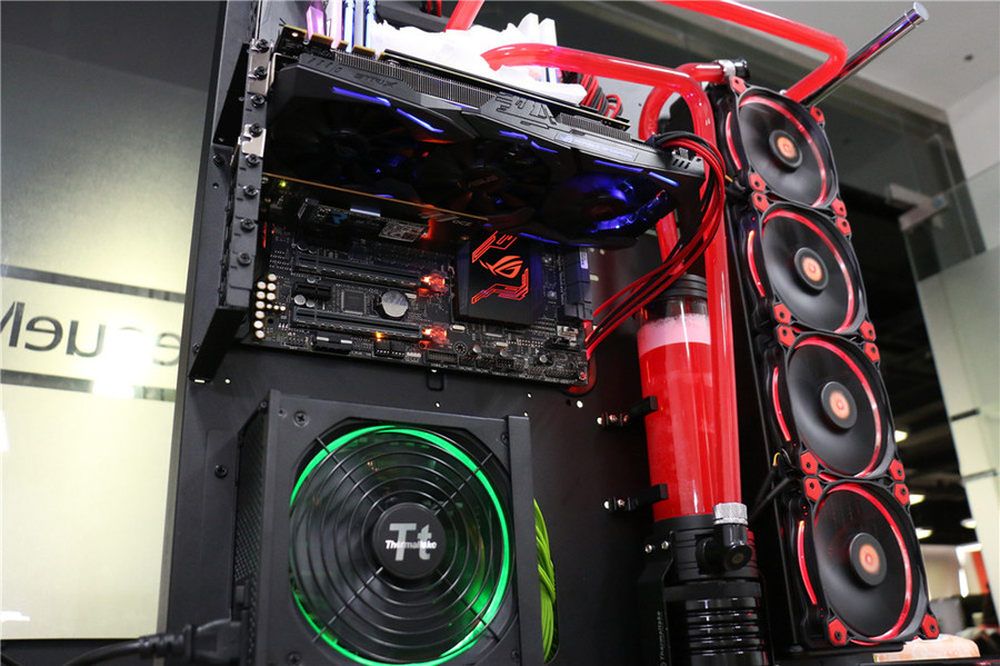

仰视角下冰核480的超大尺寸冷排非常壮观,恍然有一种机械城市的美感。
11/27

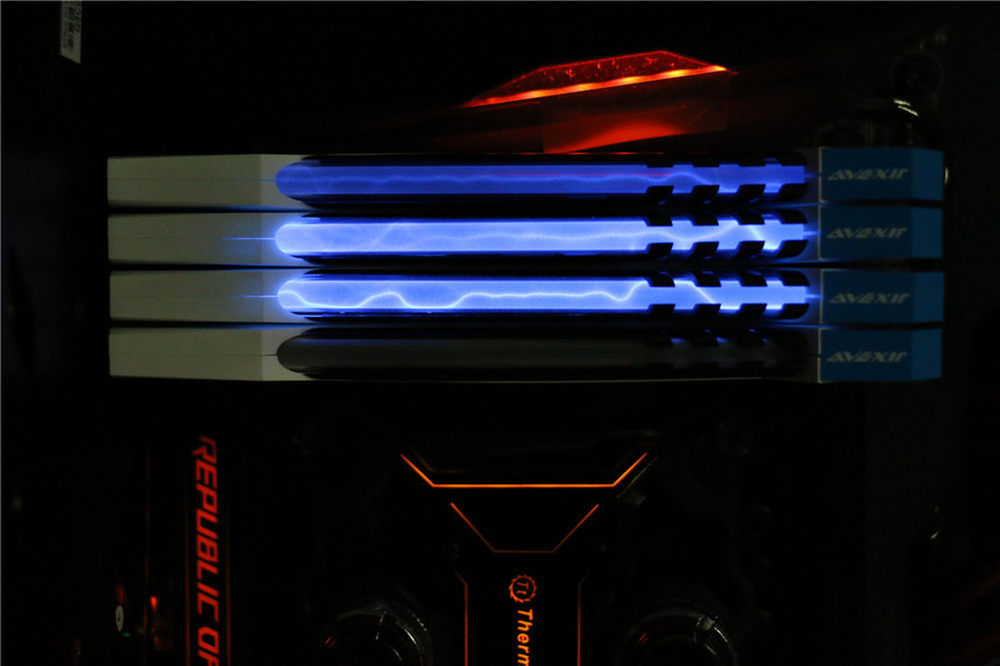

宇帷雷电 DDR4 3000内存是2015年台北电脑展上的明星产品,使用了宇帷独家的气体发光技术,原理上与家用的荧光灯管相似,玻璃灯光内填充特殊导电气体,在灯光两端电荷累积到阈值后击穿气体形成辉光放电。因为其放电过程的不稳定性和随机性,所以理论上没有两条电弧是完全相同的,这就为灯光效果增添了无数的趣味性。图为千分之一秒快门下雷电内存条的辉光放电瞬间,“雷电”内存,是真的有雷电哟。
12/27
我们还是打开灯,笔者为大家分享一下这套主机在安装过程中的细节与心得吧。
13/27

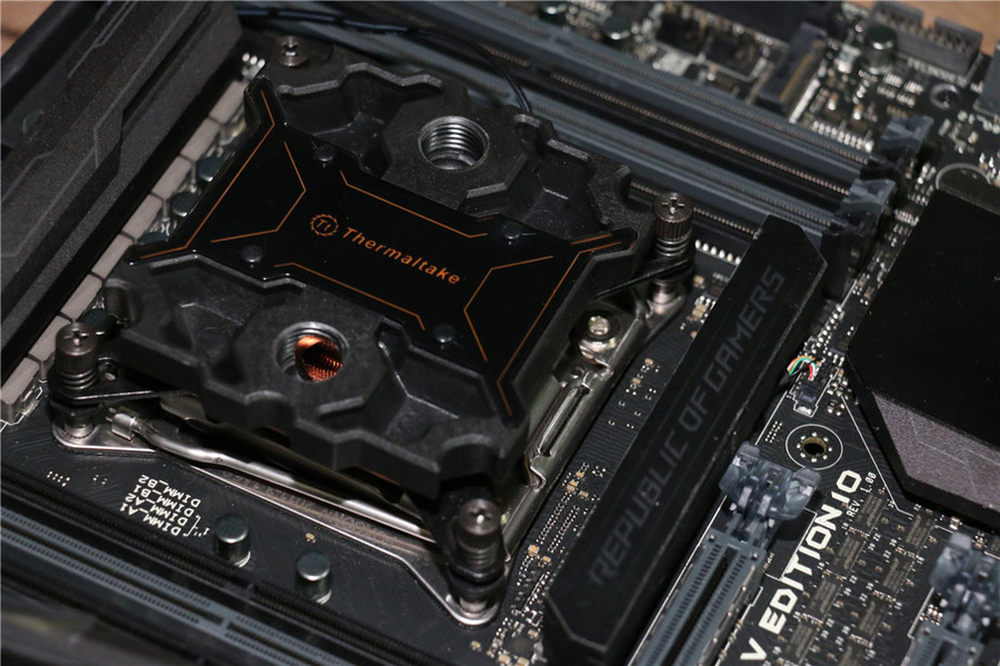

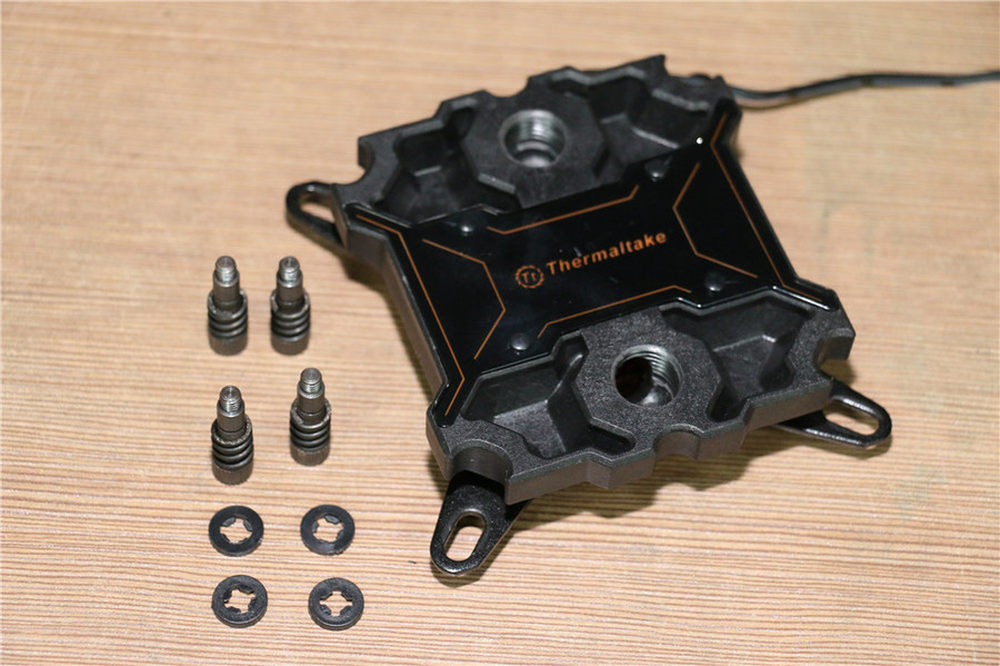

Tt W2 CPU冷头默认的扣具为115X,但可也通过更换扣具螺丝实现对LGA2011的支持,在这里笔者要提示大家在选购散热器(包含风冷、一体水和分体水)的过程中一定要确定自己的散热器是否和主板兼容,个别型号的散热器产品不会提供全平台扣具。
14/27
笔者在安装CPU冷头的时候一不留神就犯了个错误,将冷头的方向装反了,不过W2冷头送的原装硅脂量还是蛮足的,但硅脂上并没有对导热系数等参数做标注,这点上还是应该改进一下的。
15/27

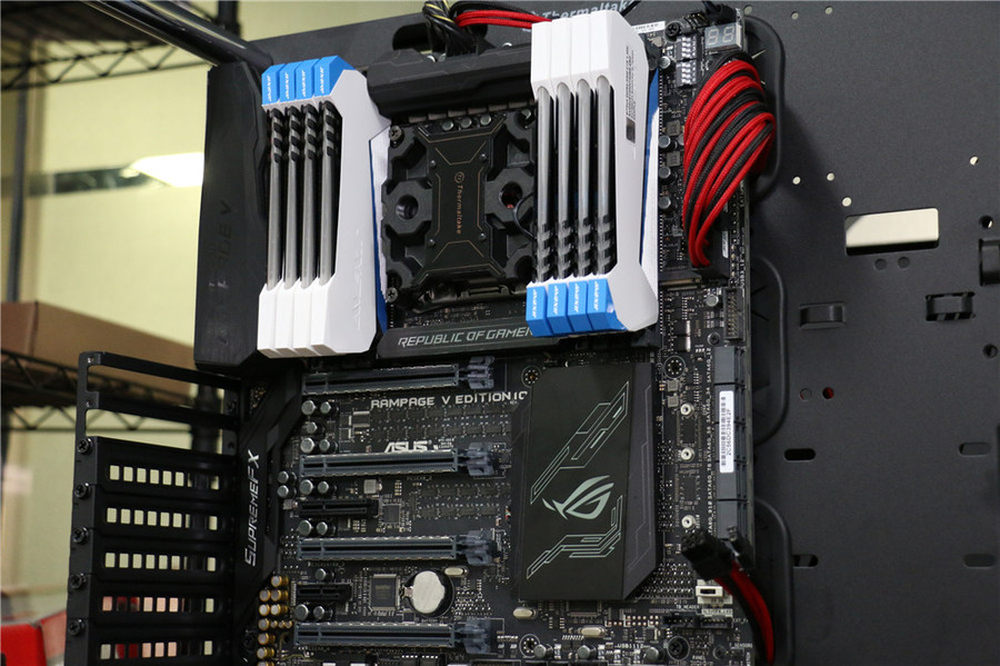

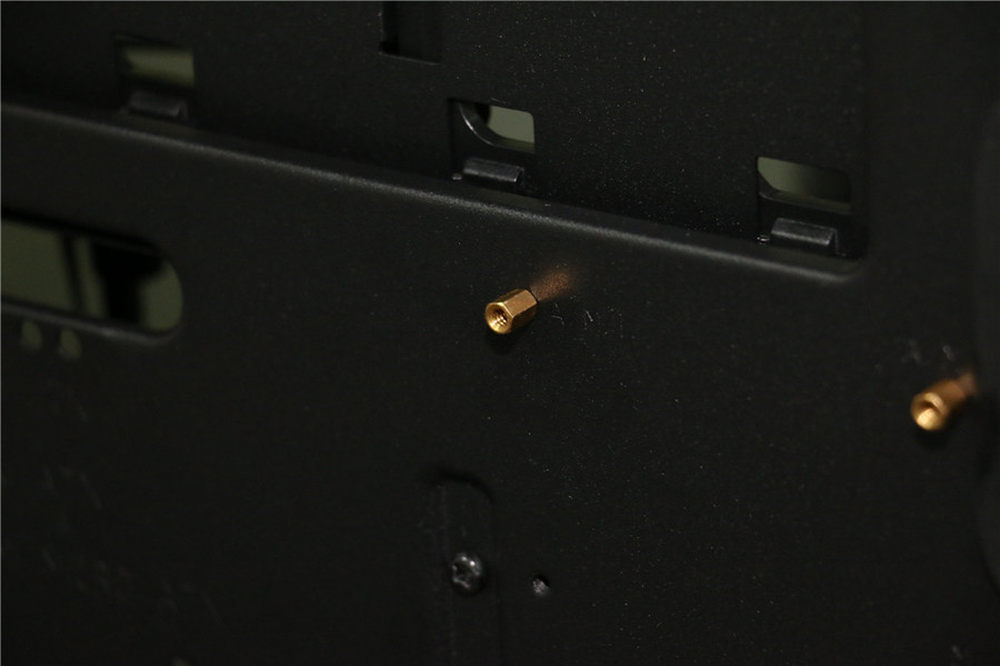

可能细心一点的玩家都知道Tt P5这个机箱支持的板型是ATX、M-ATX和ITX三种,而我们的R5E 10周年主板则使用了巨大的E-ATX板型,那小编是怎么把大主板装进了“小箱子”?答案就是通过增高螺母,其实ATX和E-ATX两种板型长度是一致的只是宽度略有差距,所以他们二者连固定螺丝孔位是基本一致的。加上Tt P5采用的这种全开放式结构,小编很早就做过比较认为这个机箱兼容E-ATX问题不大,通过这次的实践果然印证了自己的观点。
16/27
通常模组线材都可以做的非模组线材扁平也好看的多,在安装上R5E 10周年主板后P5机箱侧面的出线口正好能允许模组线伸出来。
17/27

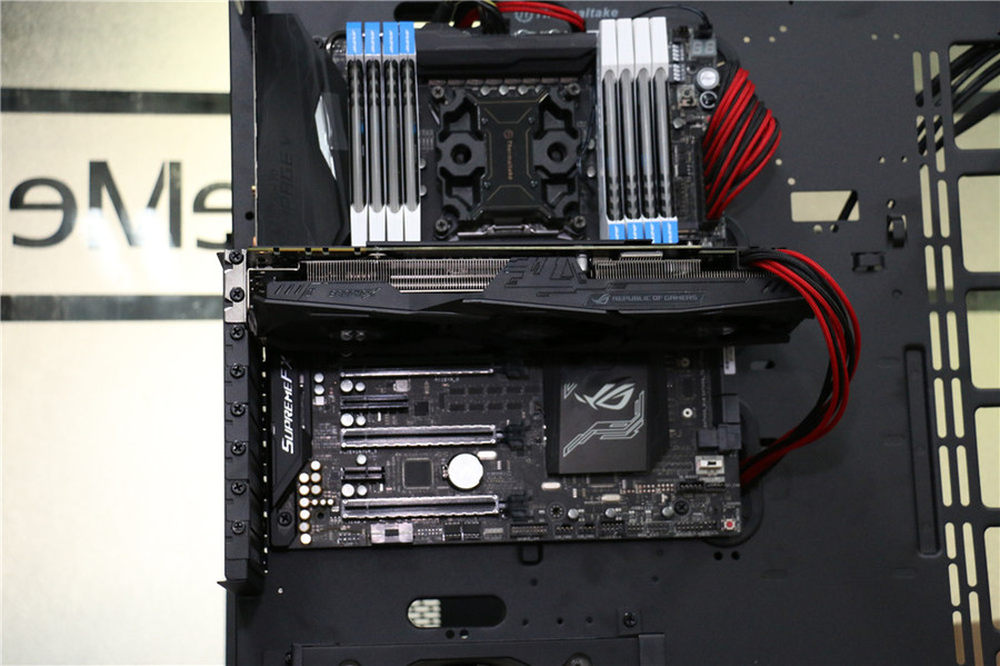

在开始设计水冷管路之前,最好是先把显卡和内存这样可能会对弯折高度产生影响的硬件安装上,以防水冷管预留长度不够导致的浪费。
18/27

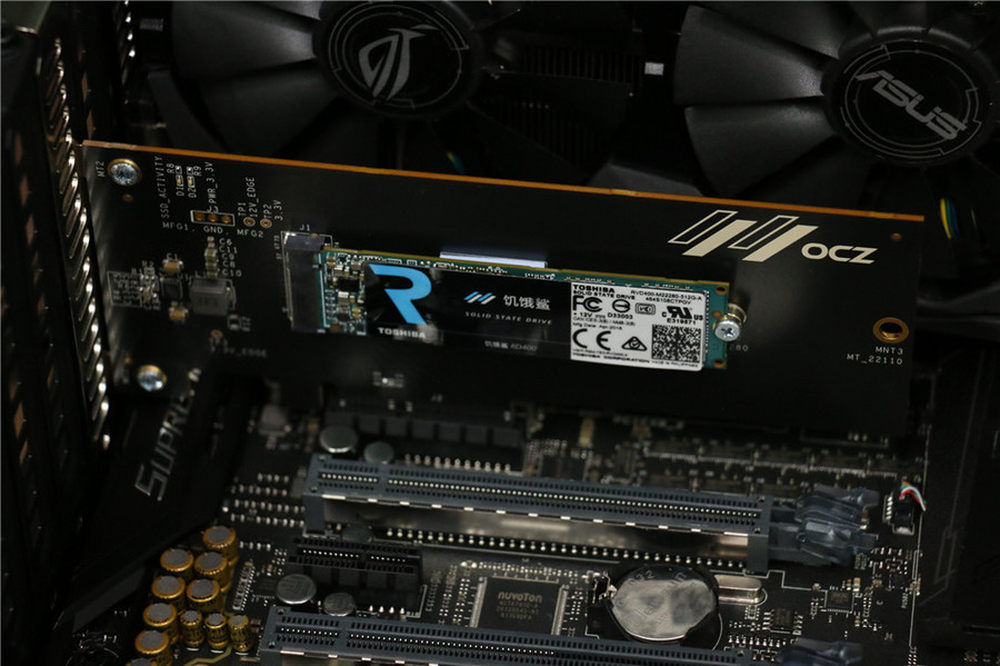

硬盘笔者选择了OCZ最近发布的旗舰级产品RD400 PCIe固态硬盘,在之前同事的评测中RD400展现出了连续读取速度近3GB/s的怪兽级实力。详细性能大家可以参考

怪兽级超强性能 饥饿鲨RD400 SSD测试

19/27

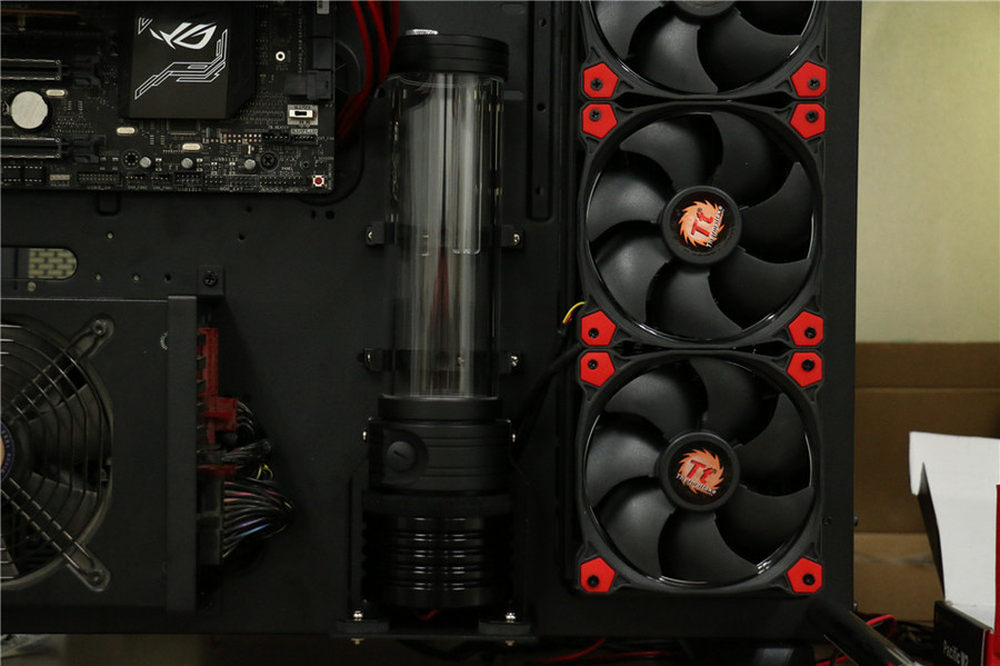

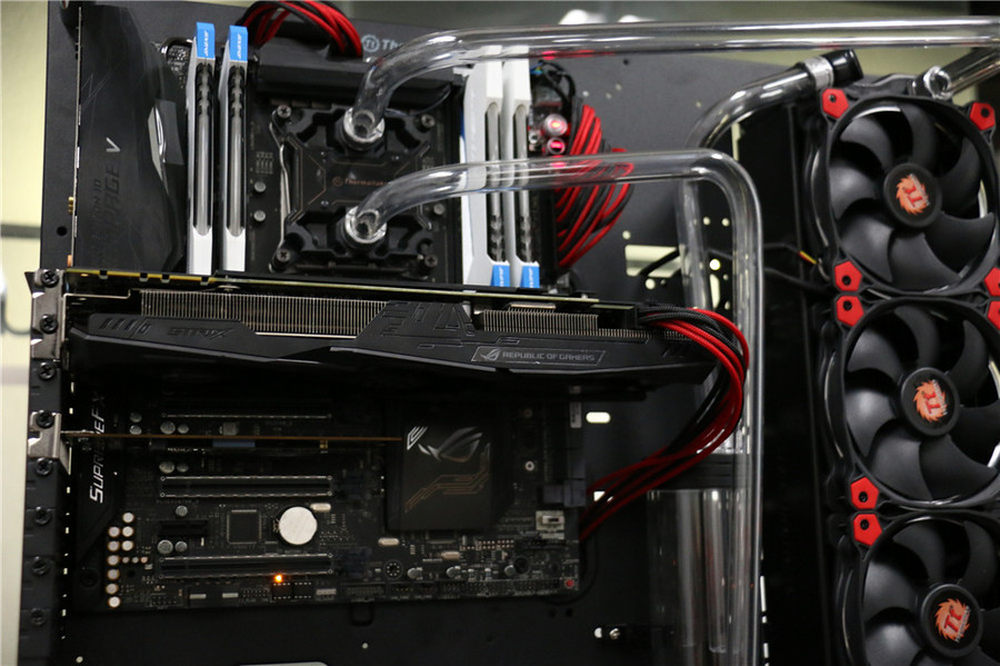

在安装完基础硬件后,我们开始固定水泵和冷排,这里大家可以先不用着急把固定螺丝上紧,因为接下来水冷走管过程中可能还需要进行微调。
20/27
硬管水冷的弯管是个技术活,笔者这种不是专精水冷的编辑的弯管手艺目前只能做到,水路不漏水和不太难看....想要弯出艺术品的感觉来还是得专业MOD达人上手。
21/27
在硬件全部接驳,水路也完成后,我们首先还是要反复检查一遍线路、水路等细节,尽管冰核480套装凭借着优秀的做工给了我们极大的容错率,但安装过程还是不能马虎。
22/27

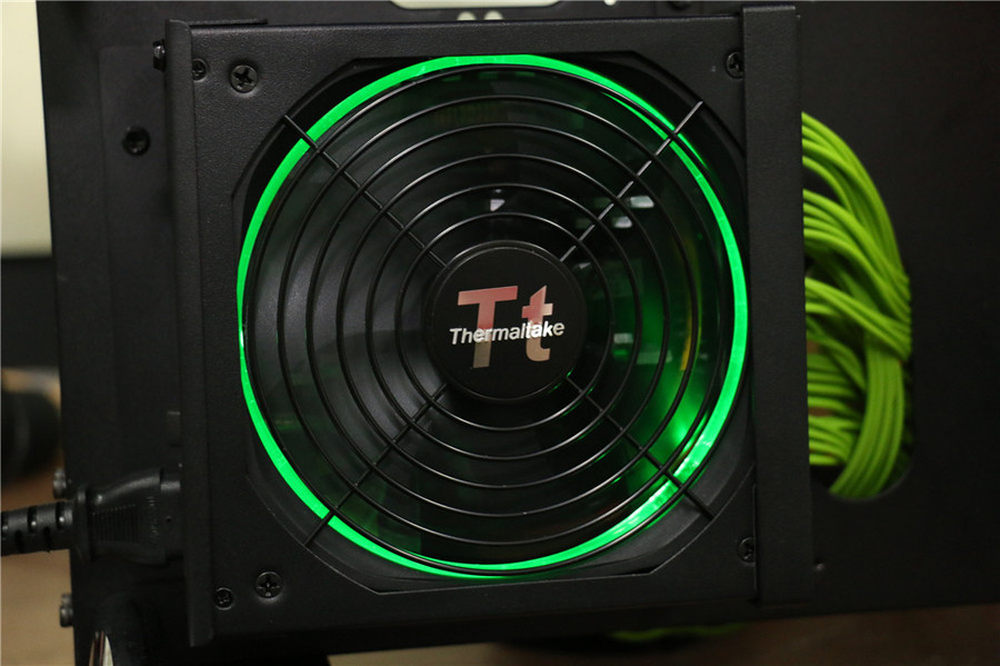

Tt Smart SE530是个很有意思的电源,售价实惠,自带模组线,还拥有一个酷炫的发光风扇。
23/27

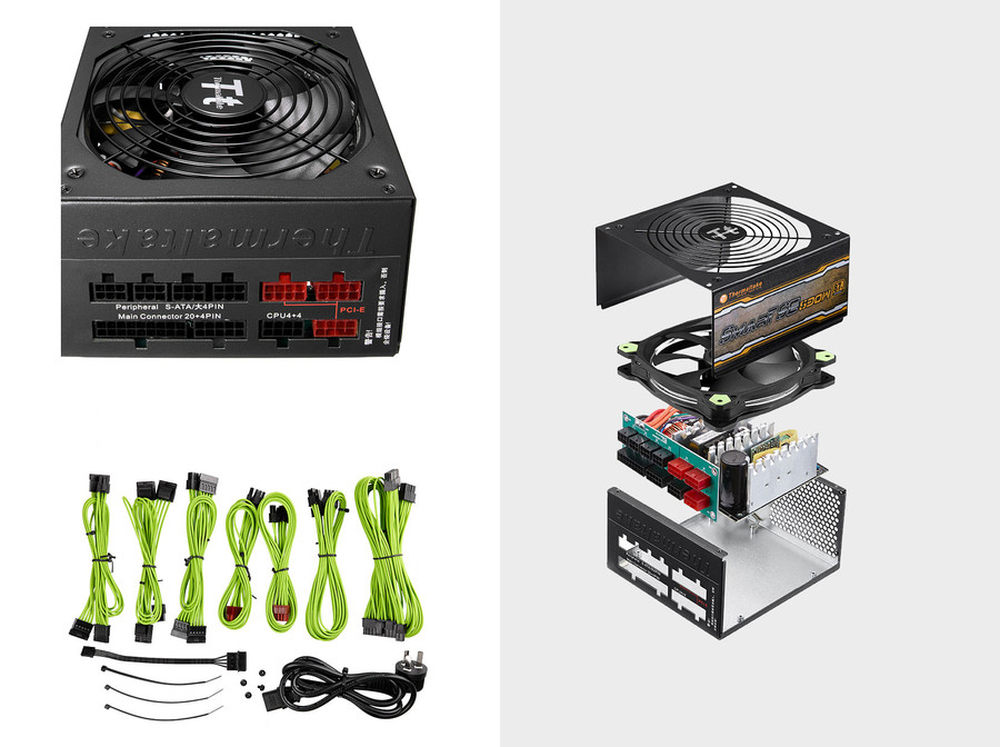

530W的功率在这个时代几乎能够满足所有的单CPU单显卡平台,模组线的配置也能极大的方便走线和提高美观程度,通过官方的拆解宣传图片,其实我们不难猜出电源内的风扇也是Riing风扇的某一型号,这就给了我们自行DIY的可能。(改装事小,安全事大,电源内含高压电,普通玩家请勿随意对电源进行拆解改造。)
24/27
在一切准备就绪后,笔者拿出了提前准备好的卫生纸包好了CPU冷头等重点部分以防止突然漏水,接下来就可以进行加水测试工作了。在加水完成后,起码要对机器进行半天到一天的水路稳定性测试,在这期间要时刻关注水路各个部分是否有渗水和漏水的情况出现。
25/27

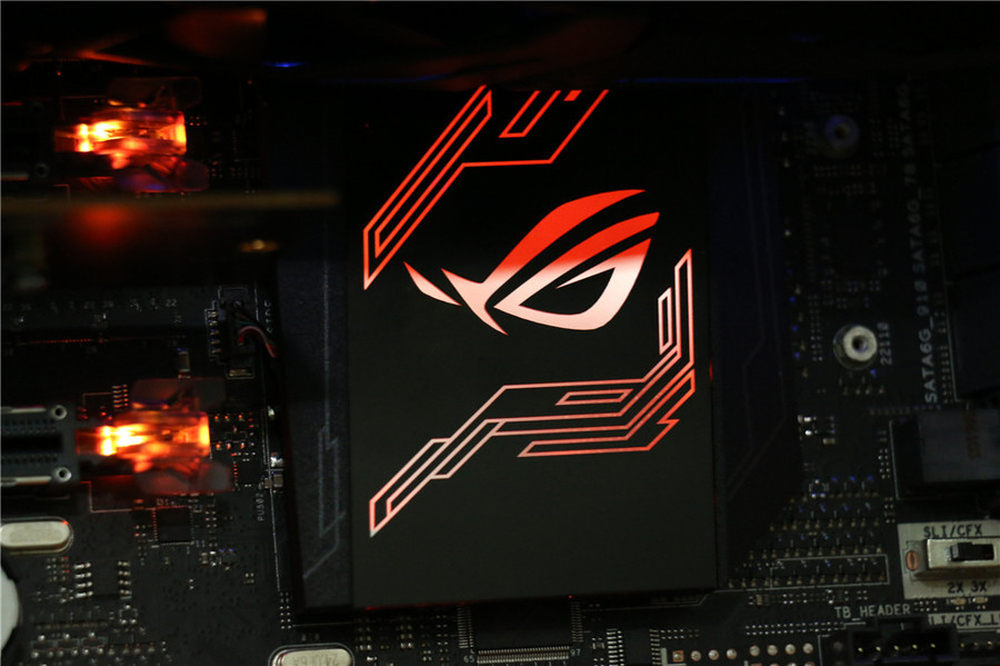

在观察水路稳定性过程中,看到R5E 10周年的败家眼真是停不下来,太帅了!
26/27

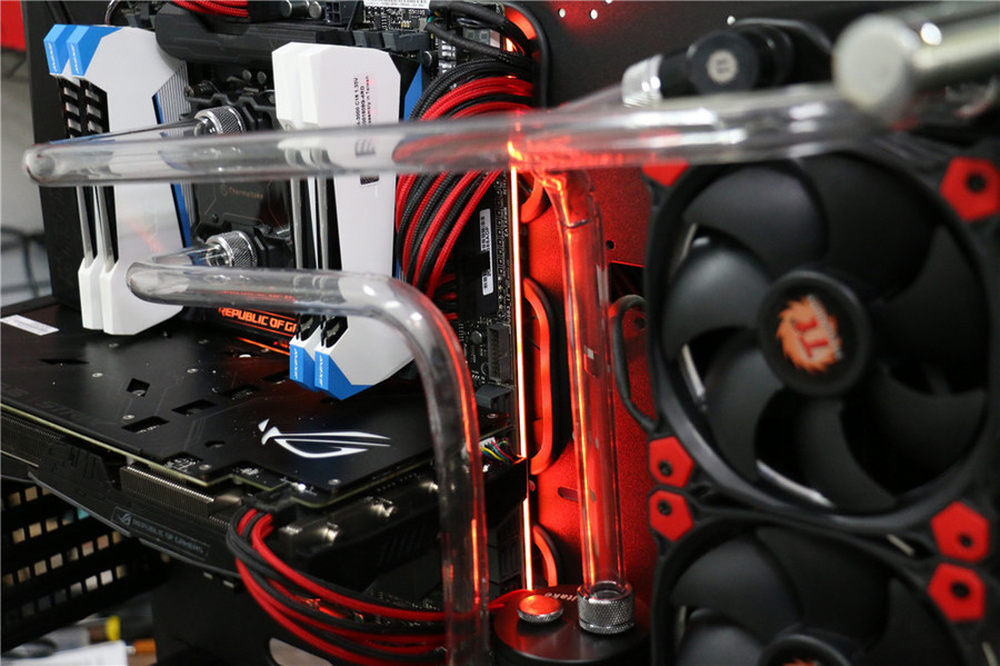

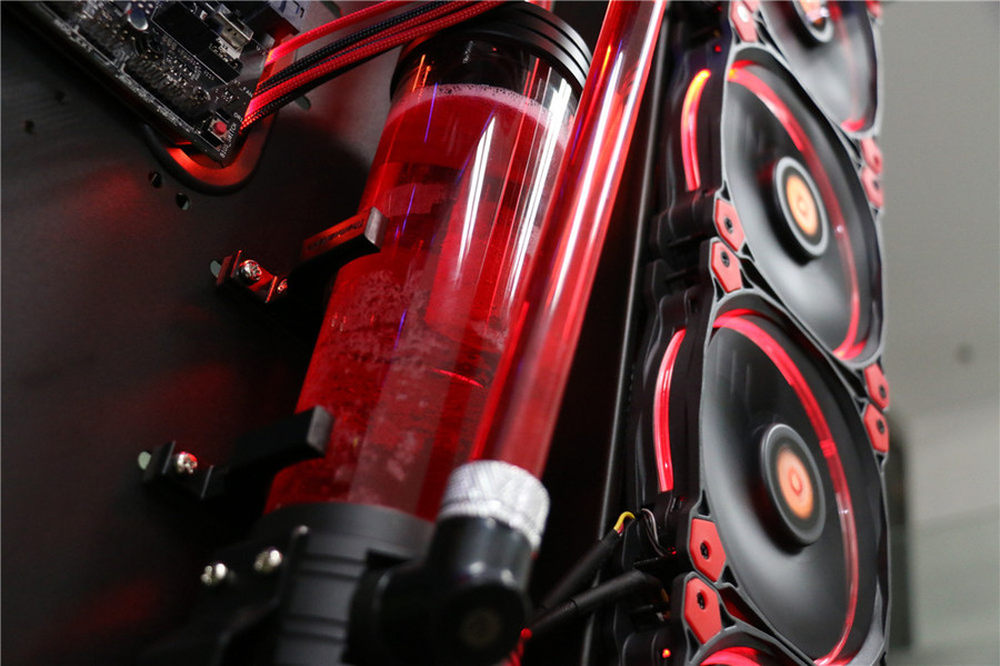

初次安装好的水冷套件需要一定时间的运行才能排出管路内的气泡达到晶莹剔透的效果,不过到了D5泵这种流量大扬程高的水泵上,管路内气泡会被非常快的排干,但水箱内的气泡还是需要打开补水孔通过自然静置消除。
27/27
硬管水冷装机是个需要很大耐心的工作,各个环节都马虎不得,不过从设计到安装过程都会为我们提供极大的乐趣。在此次的装机过程中, ROG R5E10周年主板的超强品质和酷炫外观毋庸置疑,Tt的冰核480水冷套装、P5机箱和Se 530电源也展现出了Tt作为一个老牌DIY大厂所拥有的实力。作为目前市场上不多的分体水冷方案推广者,Tt在产品品质和易用性上找到了一个很好的平衡点,想要尝试安装硬管水冷的玩家,笔者后续还会有简单的教程文章推出,敬请期待。■
