曾经专注于商务市场的ThinkPad不久前推出了旗下首款游戏本黑将S5，在发布会上ThinkPad多次强调了自己优异的散热体系，并且非常大方地把机器的内部构造展现给大家看，这在游戏本市场并不是一件常见的事儿，今天让我们暂时放下对小黑游戏本的不理解，看看它的内部到底有着怎样的新天地。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
2/33

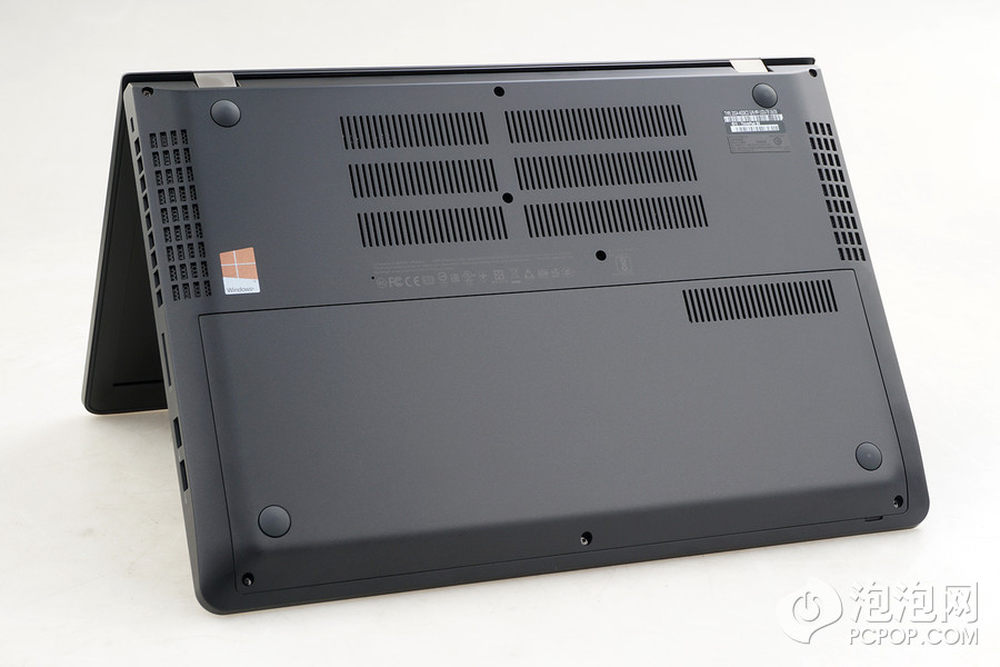

ThinkPad 黑将S5的机身底部采用工程塑料材质设计，预留了一个快速升级窗口，整机所使用的螺丝都是常见的十字螺丝，拆卸难度不高。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
3/33

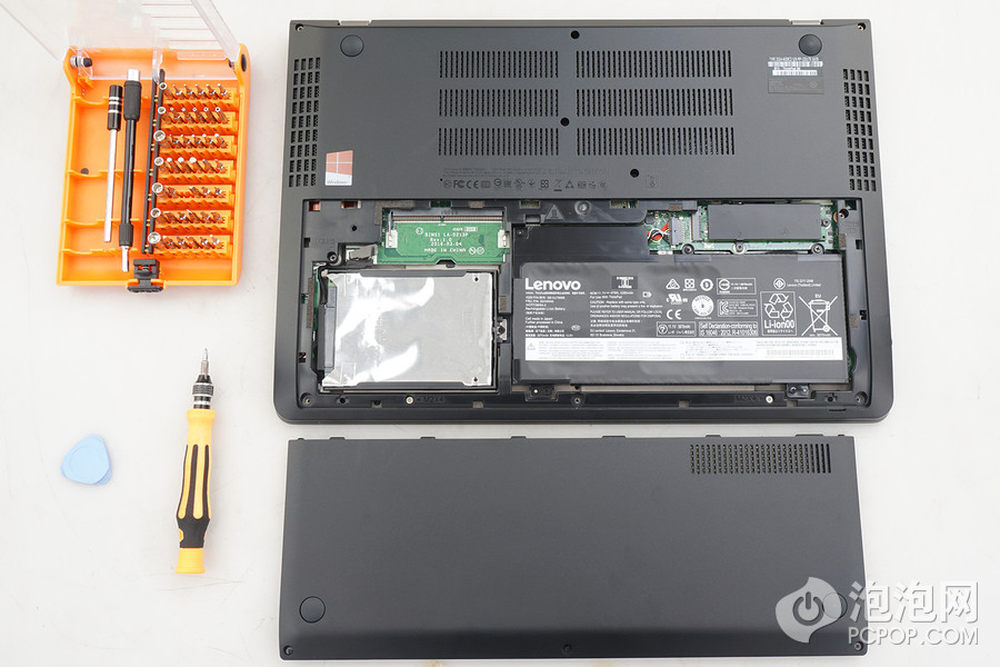

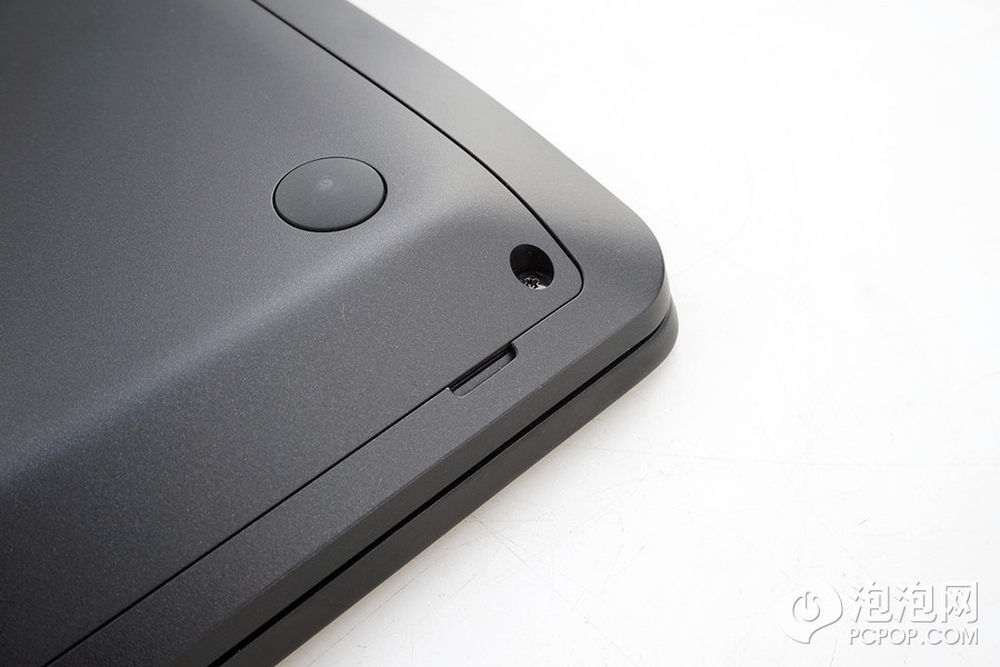

ThinkPad非常贴心地在黑将S5快速升级窗口的右下角预留了一个凹槽，拧开三颗螺丝后即可通过这个凹槽轻松地打开升级窗口。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
4/33

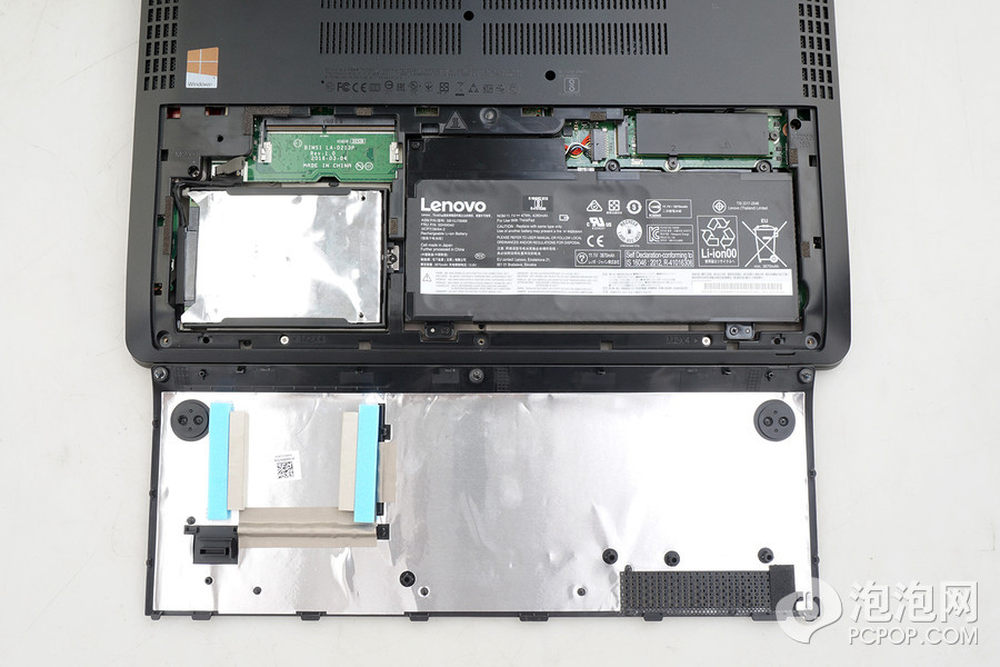

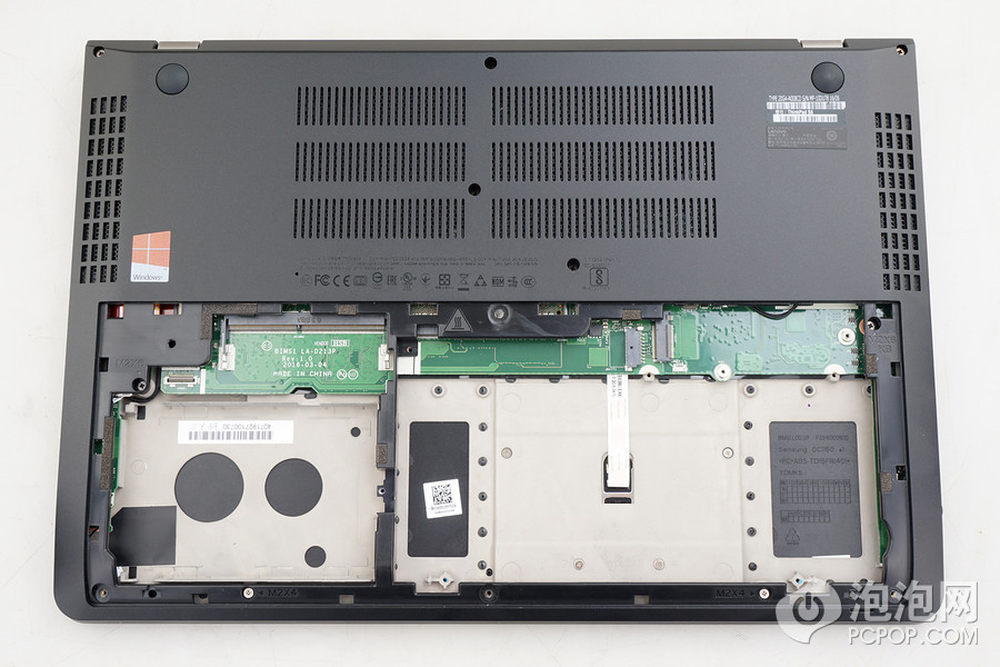

ThinkPad在快速升级窗口中预留了一个DDR4内存插槽，用户可以自行添加内存。除内存外，我们还可以更换M.2接口的固态硬盘和SATA接口的2.5英寸机械硬盘，升级非常简单。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
5/33

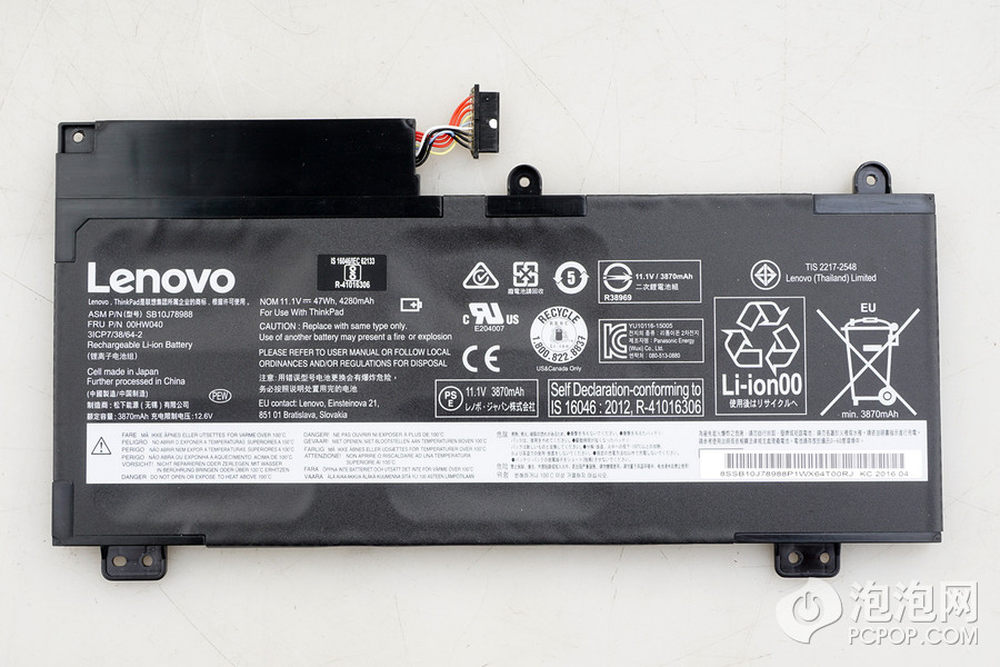

ThinkPad 黑将S5内置了一块容量为47Wh的锂电池。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
6/33

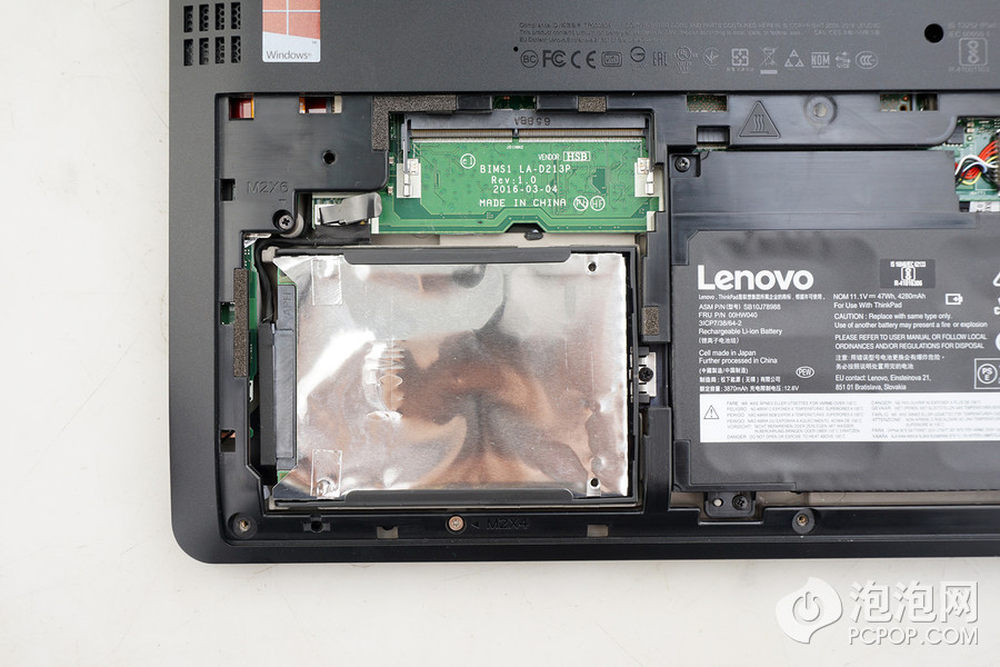

硬盘位和DDR4内存插槽。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
7/33

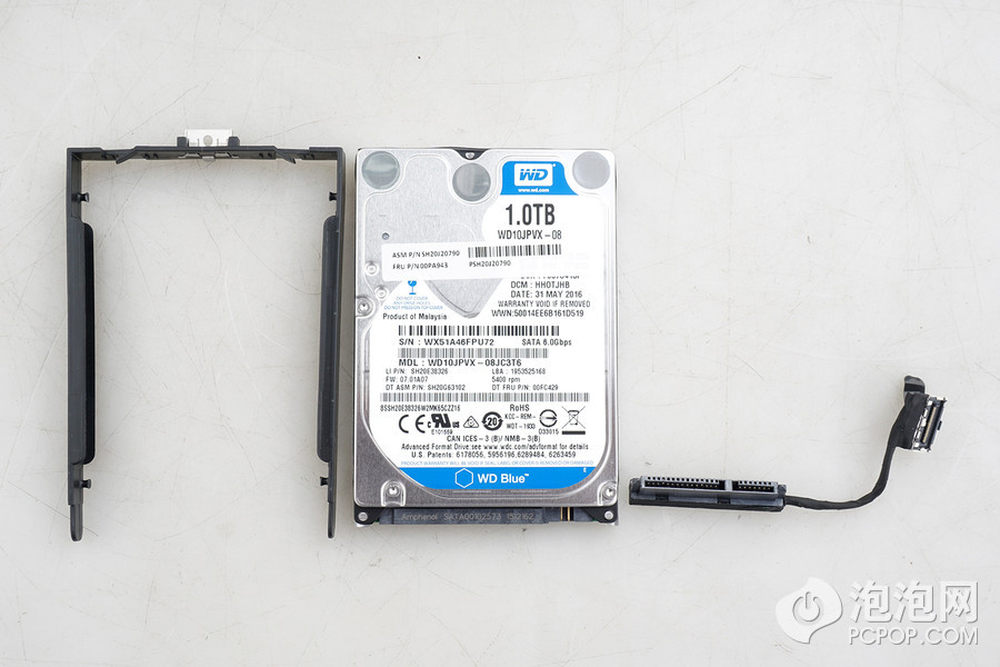

ThinkPad 黑将S5预装的是一块来自西数的1TB机械硬盘，硬盘通过转接线与主板连接，四周有橡胶减震圈包裹。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
8/33

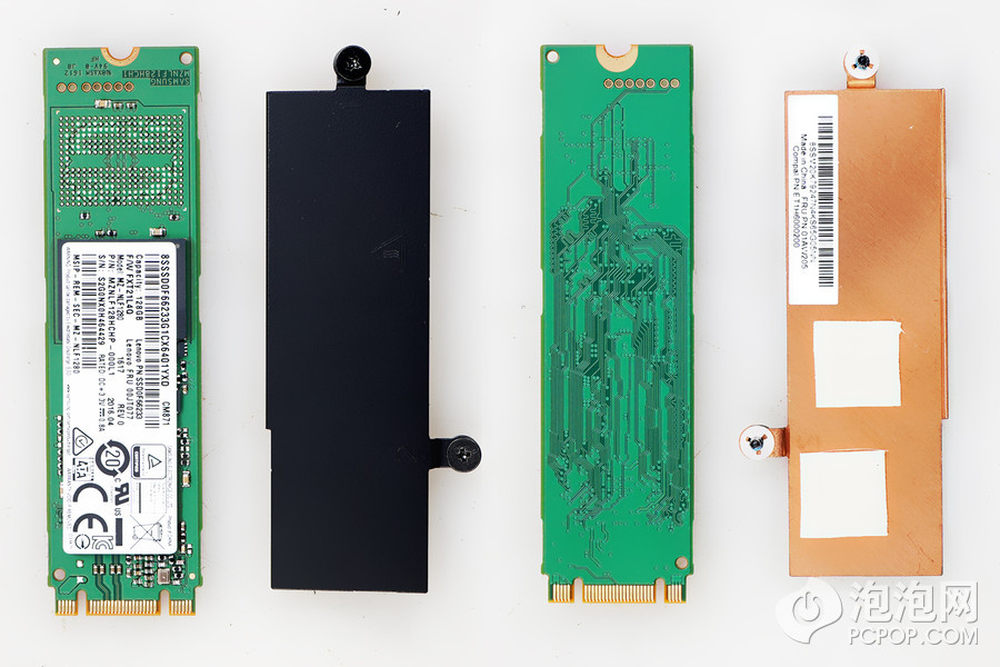

黑将S5搭载了一块容量为128GB的M.2接口固态硬盘，虽然盘面上没有写明供应商，但根据AS SSD检测到的信息来看，这块固态硬盘由三星提供。黑将S5还给固态硬盘提供了一层金属护板，既可以起到辅助散热的作用，又能够防止静电击穿存储颗粒。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
9/33
拆掉硬盘和电池后需要拧开机身底部的所有螺丝，然后通过撬棒等工具沿着键盘面与底壳之间的缝隙慢慢把底壳取下来。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
10/33

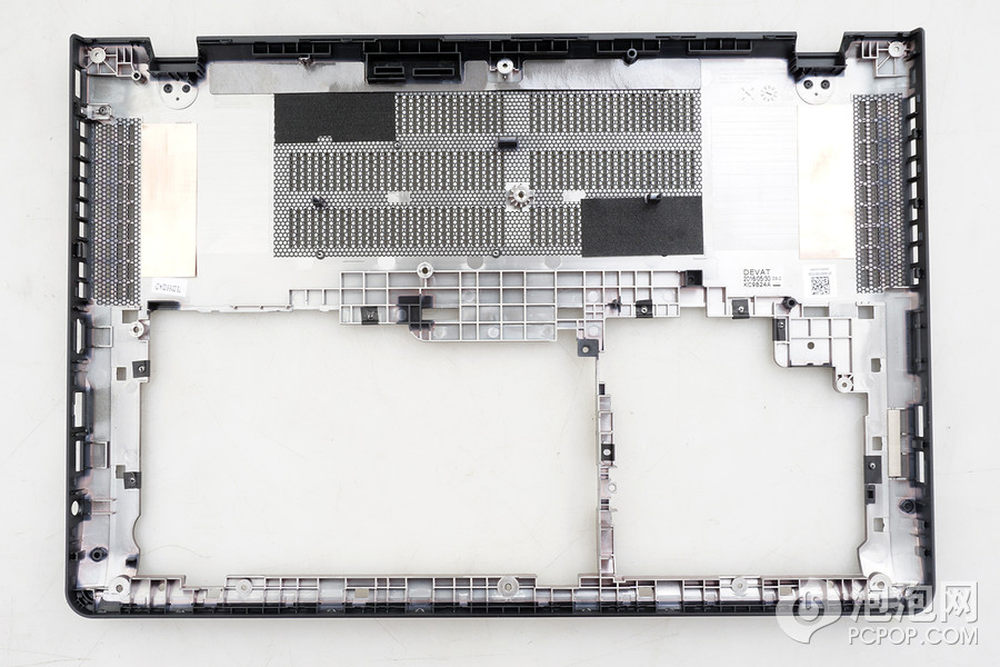

ThinkPad 黑将S5的底壳上有不少塑料卡扣，拆卸的时候需要多加小心，不要使用蛮力拆解。它底部的做工很优良，一般游戏本厂商不会预留这么多的通风口，也不会保留快速升级窗口中间的连接桥。
-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
11/33

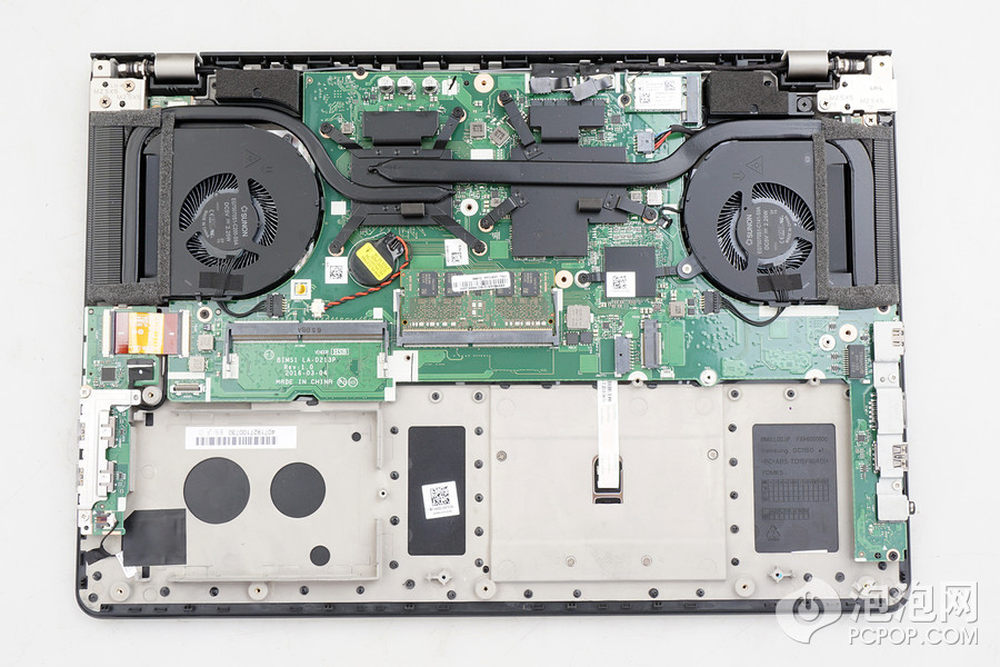

拆开底壳后就能够看见黑将S5的主板全貌了，一眼看过去做工很平整，几乎没有飞线存在。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
12/33

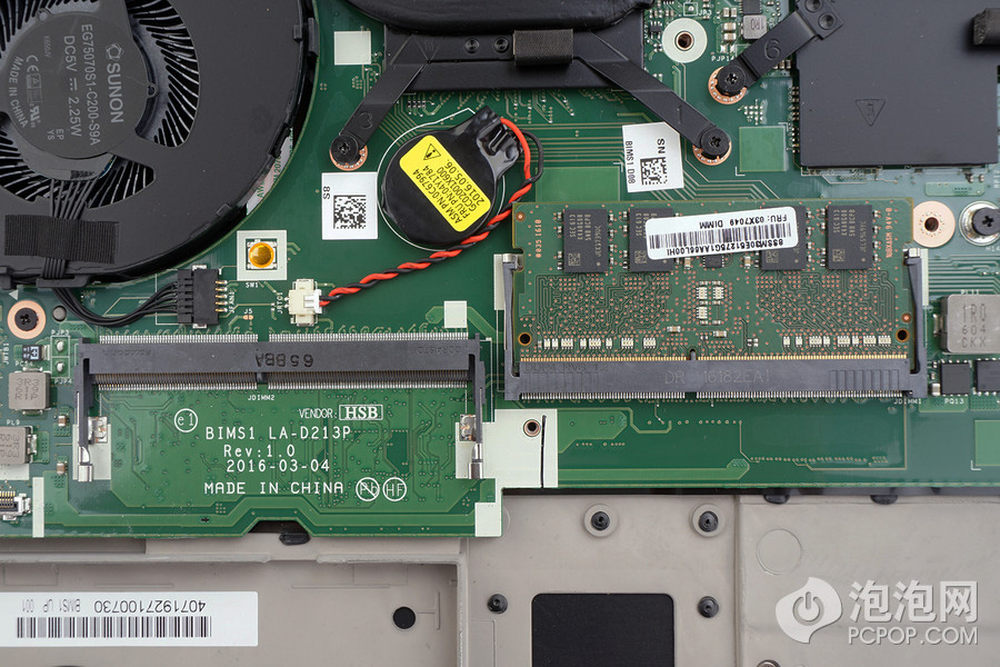

黑将S5一共有两个DDR4内存插槽，除了升级窗口预留的之外，还有一个位于底壳下，需要拆下底壳后才能进行升级、更换。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
13/33
黑将S5的散热模组表面采用了黑化处理，看起来更有品质感。当然在实用性上黑将S5也很有造诣，CPU和GPU的金属盖片不仅仅覆盖到了芯片，还能够给芯片上方的供电模块散热，这样的设计非常少见。
-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
14/33

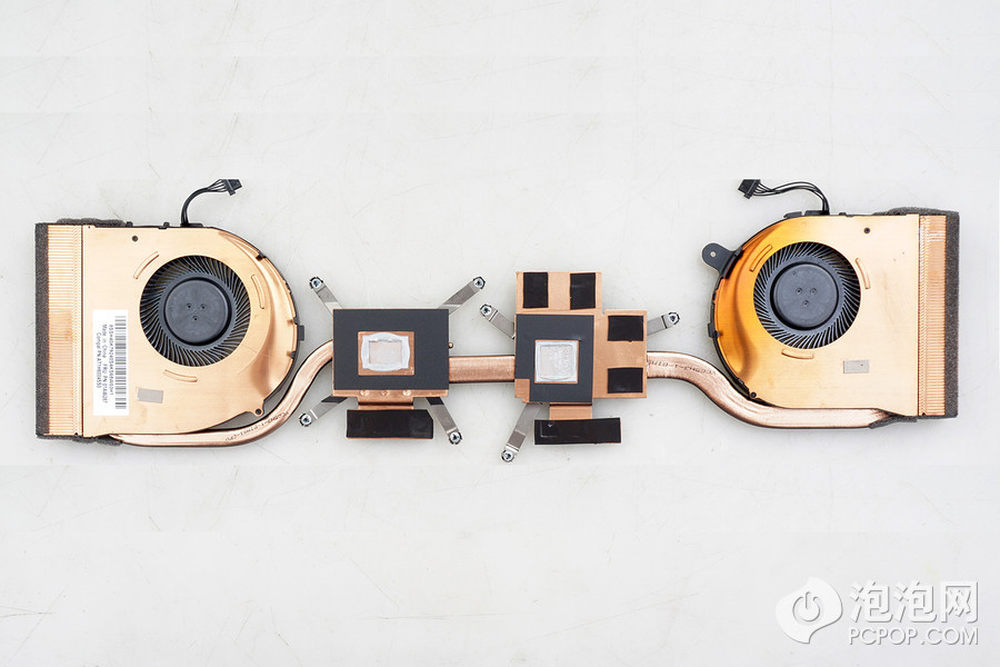

为了让纯铜发挥出更高的散热效率，散热模组底部没有喷漆设计，不过铜片看起来“细腻红润有光泽”，一看就是高端金属铜。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
15/33

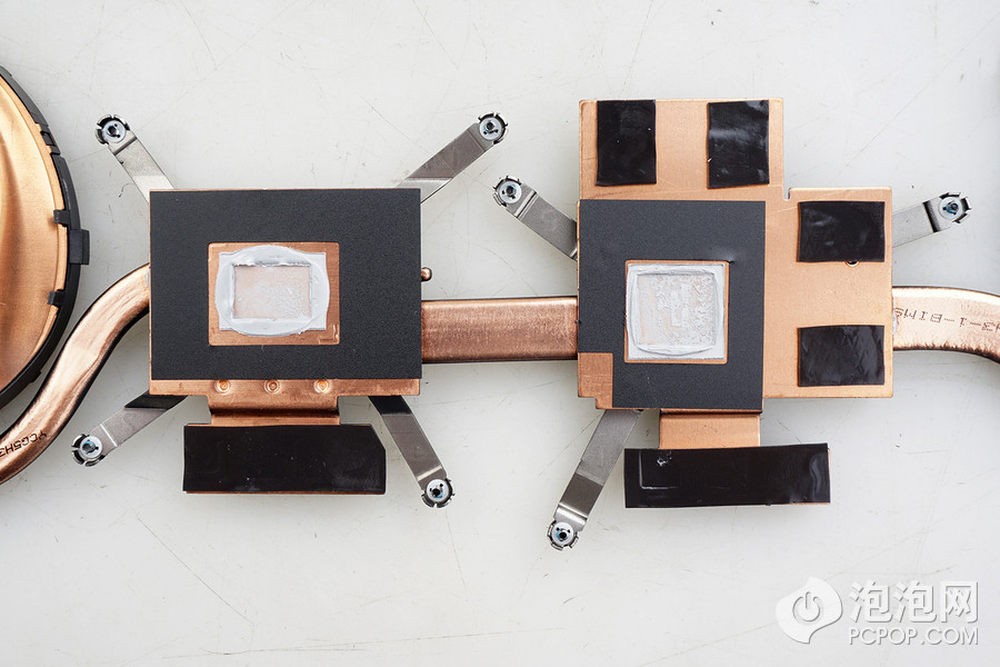

CPU和GPU的散热盖板。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
16/33

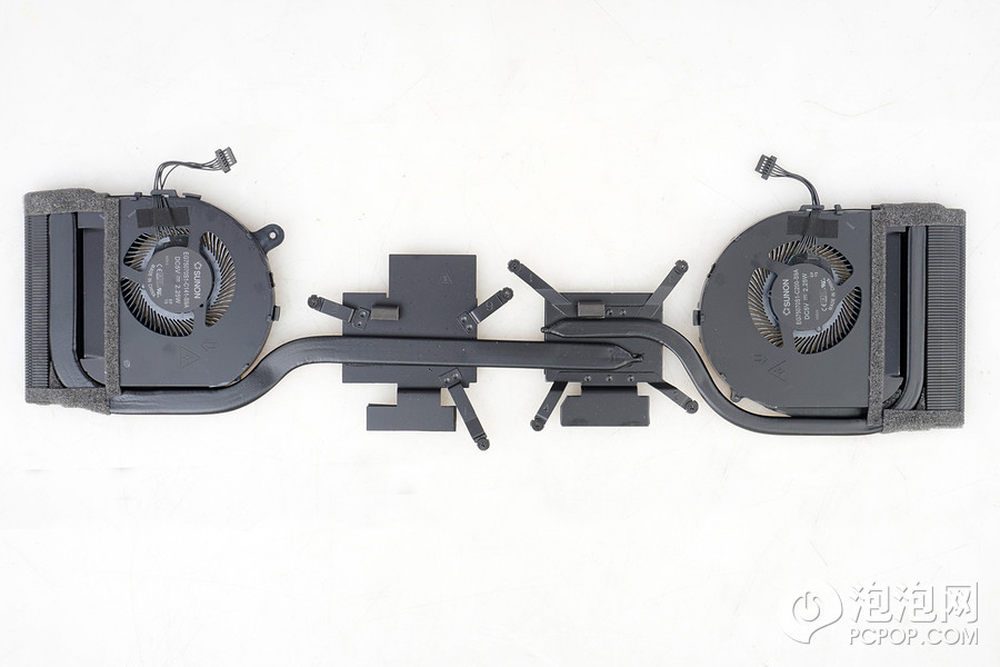

黑将S5采用双风扇双铜管的散热设计，ThinkPad在风扇的设计上也花了不少心思。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
17/33

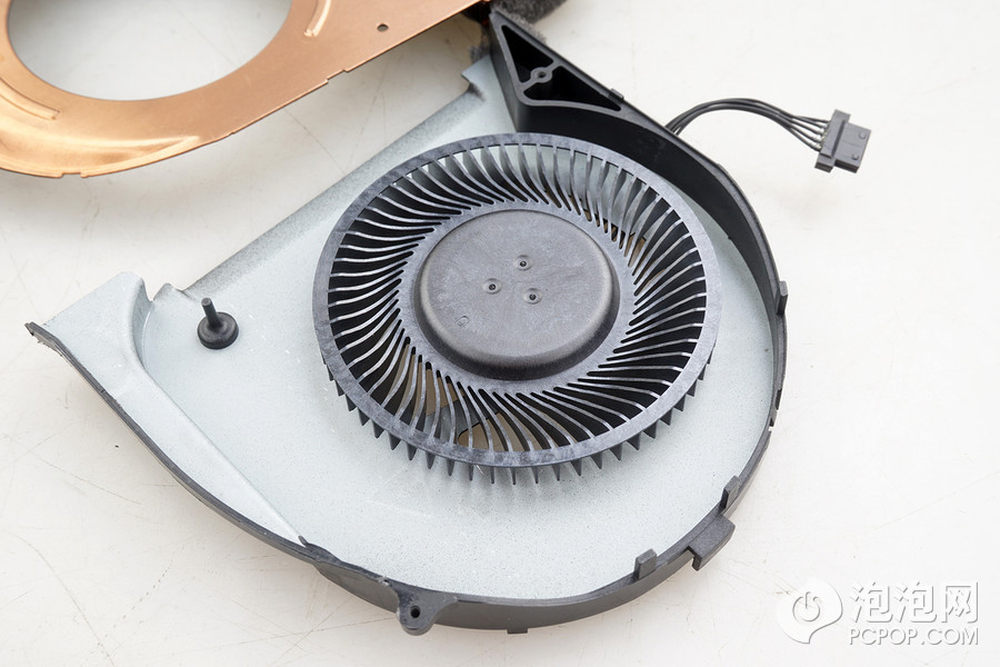

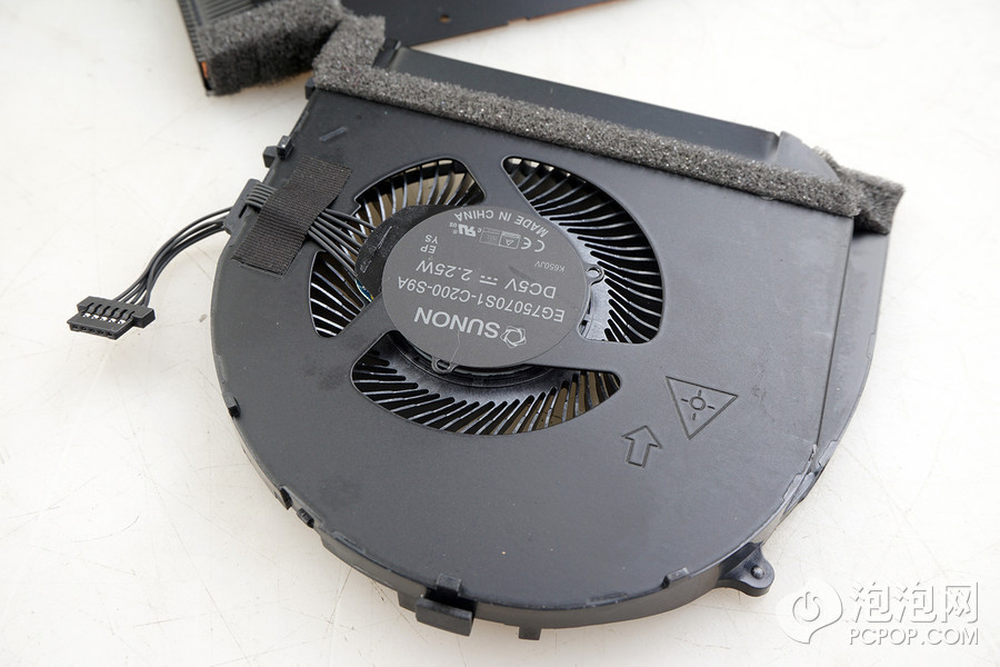

黑将S5的风扇尺寸虽然很常规，但风扇的扇叶采用超薄设计，单个扇叶仅为0.3毫米，每个风扇有高达62个扇叶。此外风扇的滚珠轴承采用了硬盘级别的FDB动压风扇轴承，都能够让风扇的噪音有效降低。这样的规格足以让众多游戏本汗颜。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
18/33

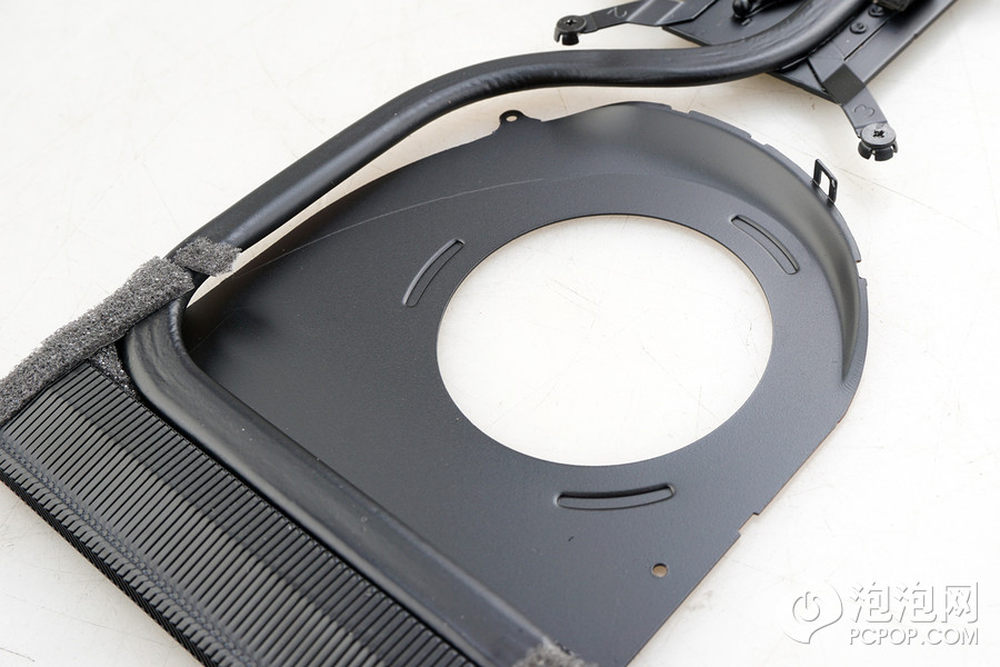

除了扇叶之外，黑将S5的风扇通道也经过空气动力学的特殊优化，风扇内并不是常见的直上直下设计，而是通过改变风扇外壳的曲线增加风扇内的通风量，进一步提高散热效率。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
19/33
散热模组大概就是这样，不过这并不是ThinkPad 黑将S5内部的唯一亮点，我们接着拆机。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
20/33

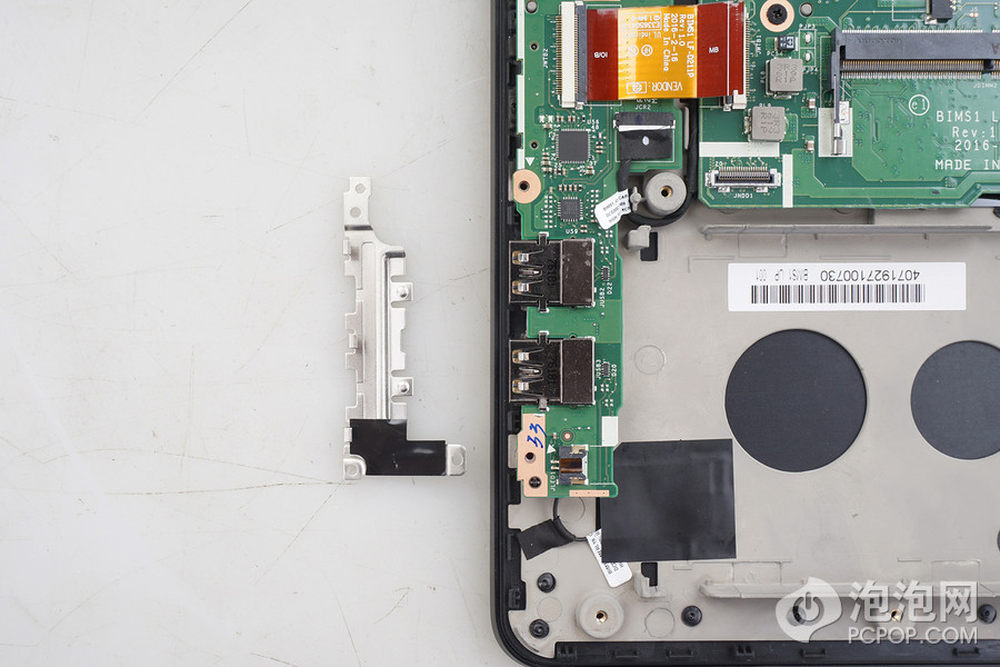

黑将S5的右侧USB 3.0接口采用了比较常见的扩展板设计，通过排线与主板连接。这一部分的亮点在于ThinkPad为这个小小的扩展板增加了一个插入式的金属片，它可以让扩展板的位置更加稳定。大部分游戏本厂商都不会使用类似的装置。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
21/33

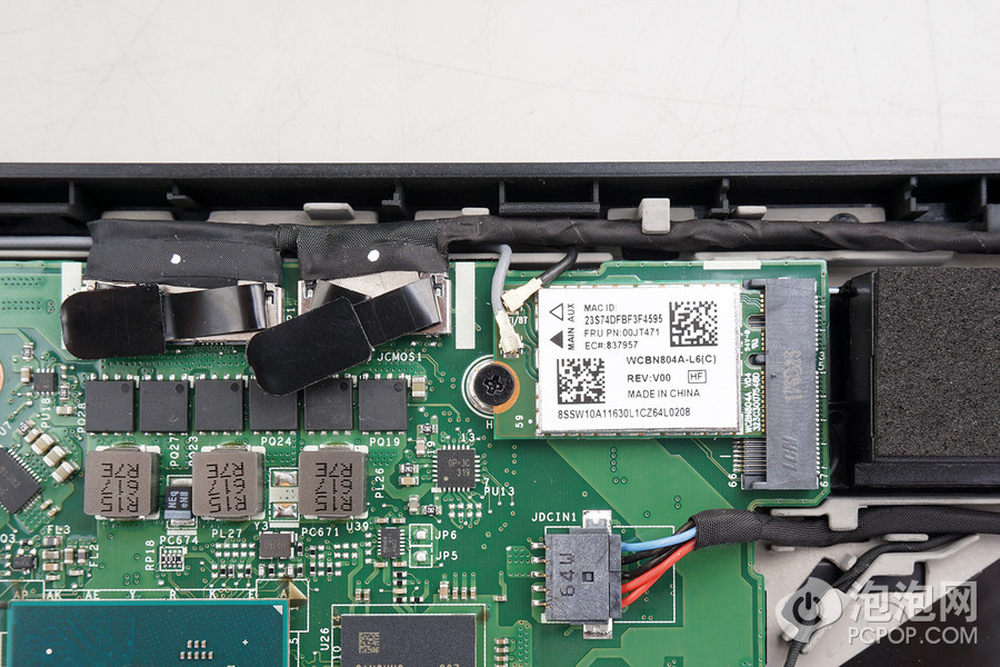

在主板上方有两个屏幕排线，其中右侧为Intel RaelSense 3D摄像头的连接线，左侧为屏幕连接线。最左侧的无线网卡是来自高通的Atheros QCA61，ThinkPad在无线网卡、M.2硬盘这些细节配置上不太用心，这块无线网卡甚至都不支持AC协议。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
22/33

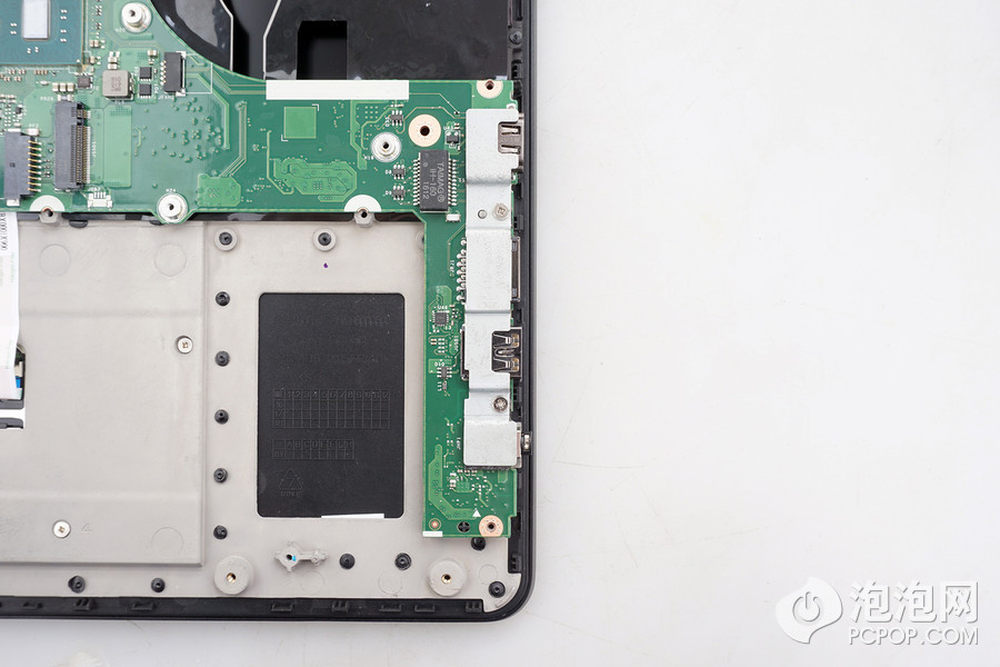

机身左侧的I\O接口上同样有金属板固定。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
23/33

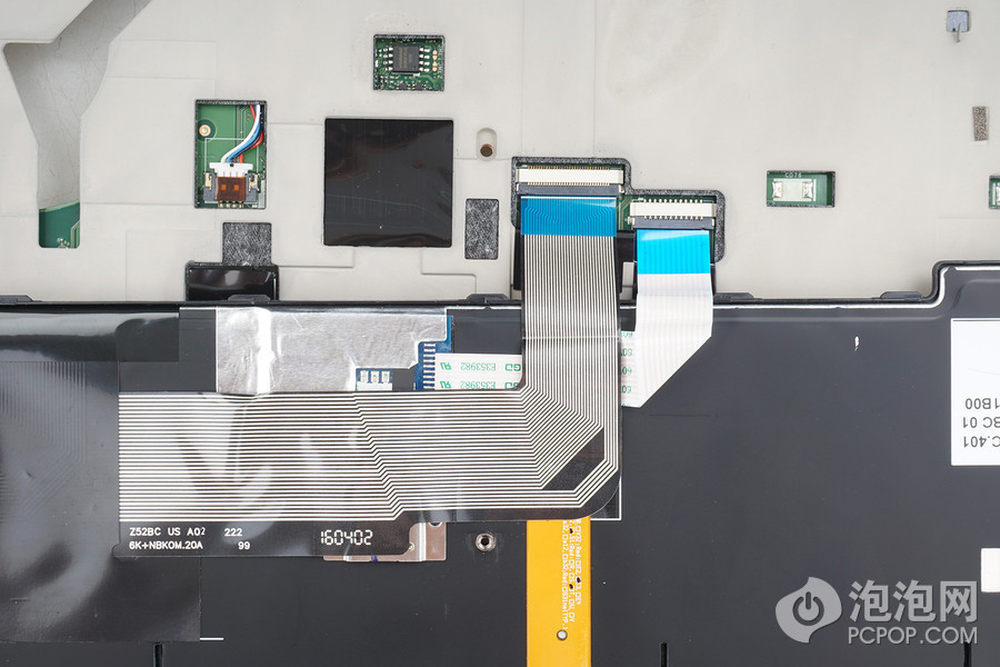

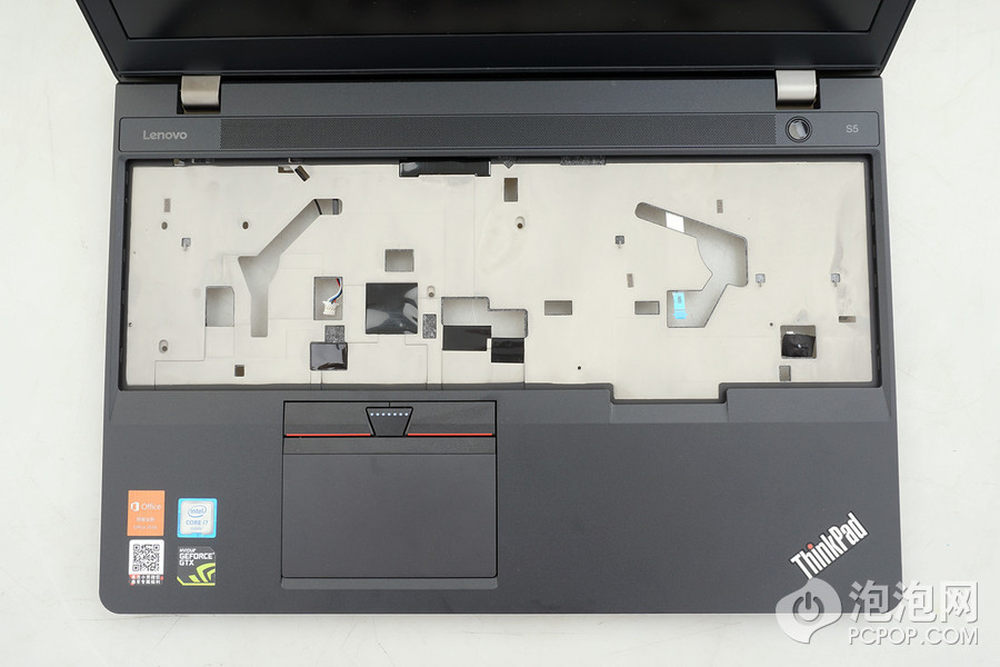

进行下一步拆解前，需要打开顶盖，将键盘与主板间的排线一一拆除。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
24/33

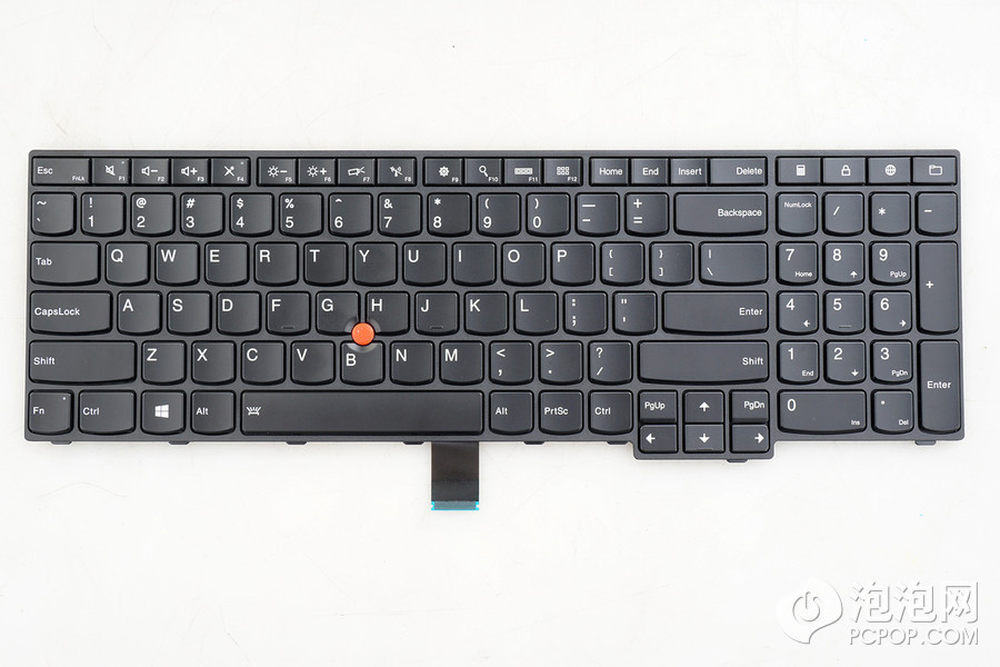

ThinkPad经典的小红点键盘，手感非常舒适，游戏、打字都没有任何问题。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
25/33

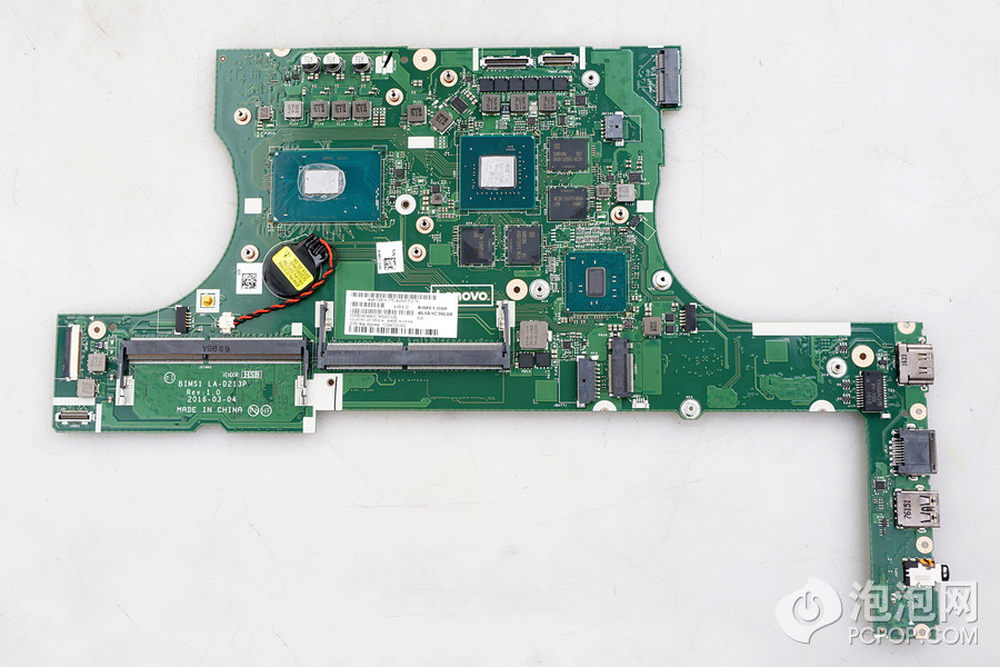

接着就可以取下主板了。黑将S5的主板形状比较奇葩，但这主要是为了兼顾散热和左侧I/O接口，没什么槽点。不过没有采用黑色电路板，看起来少了一丝高端感。
-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
26/33

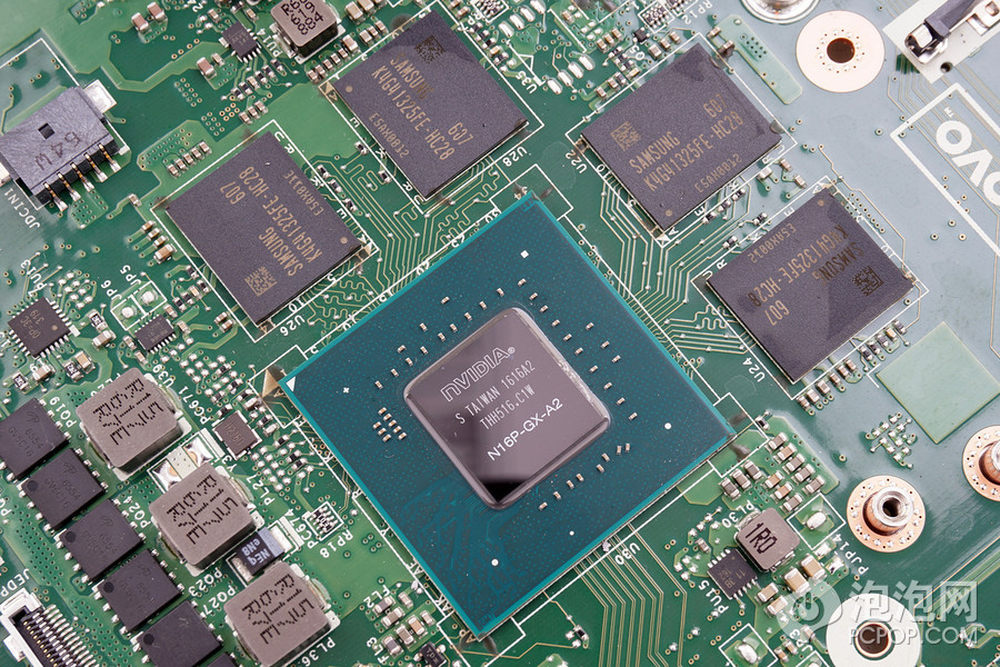

由NVIDIA提供的GTX 960M图形处理器，上方和左侧是三星提供的GDDR5显存芯片，单颗容量512MB。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
27/33

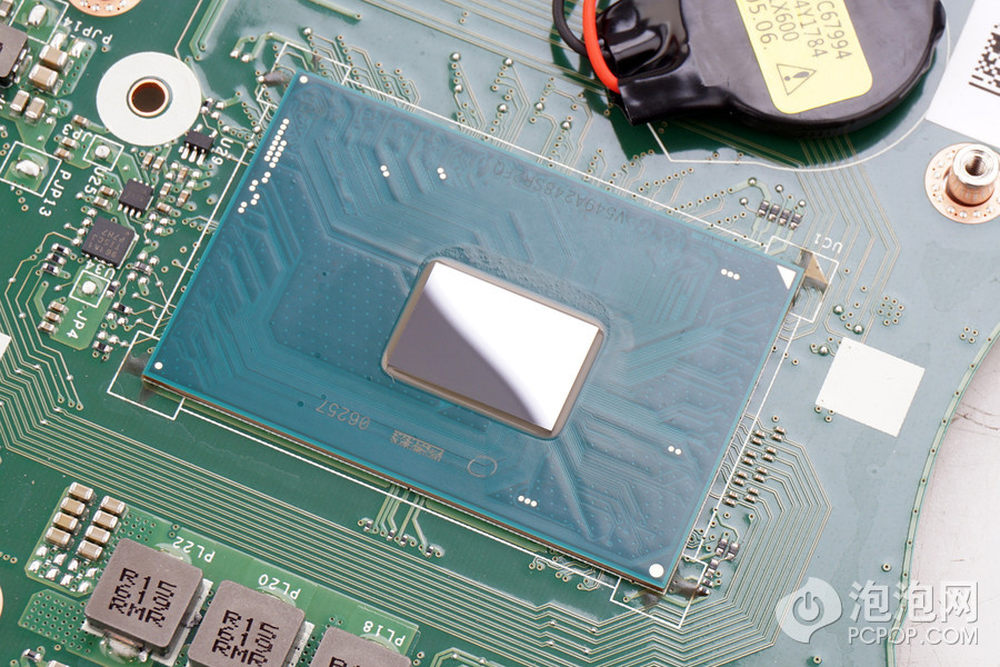

Intel提供的i7-6700HQ处理器，Intel未来的移动芯片都会采用这种不可更换的封装方式。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
28/33

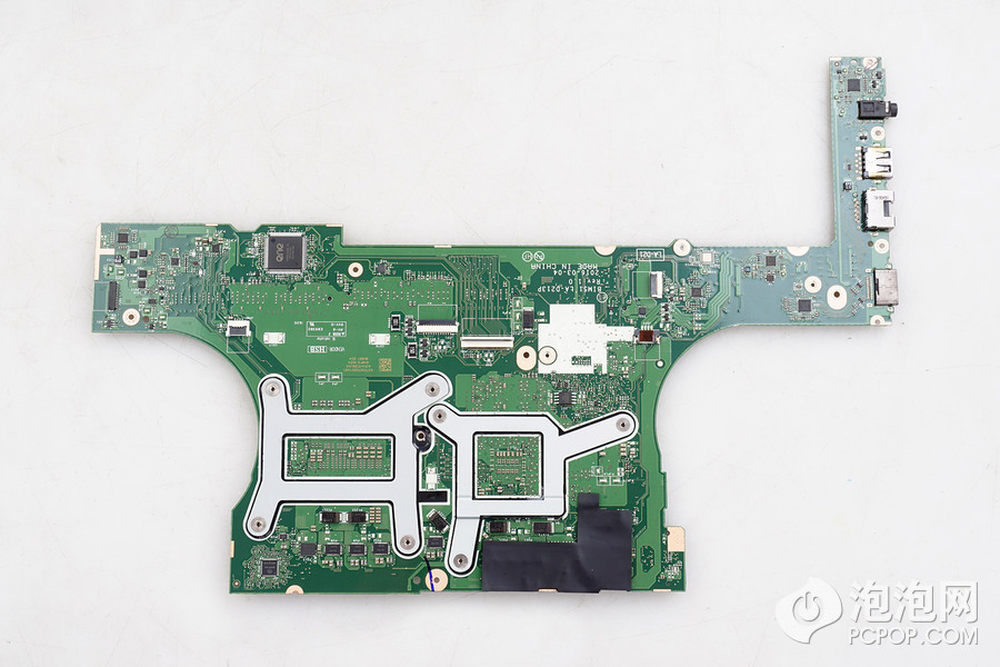

主板背面。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
29/33

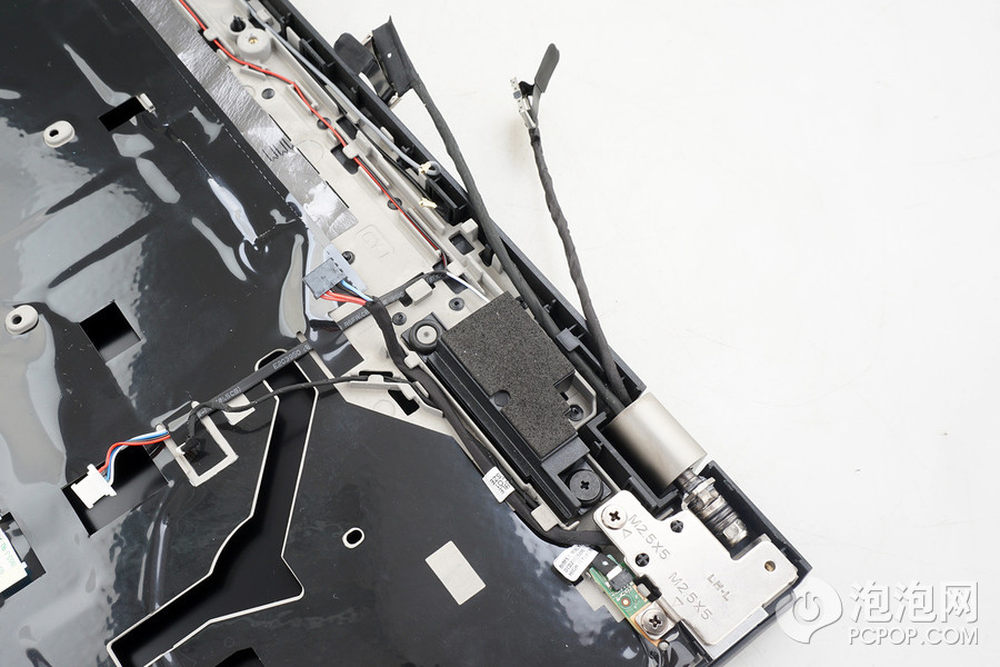

虽然主板正面基本看不到飞线，不过拿掉主板后飞线还是蛮多的。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
30/33
右上角一共有五根飞线，好在长度都刚好，放上主板后飞线都能落地。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
31/33

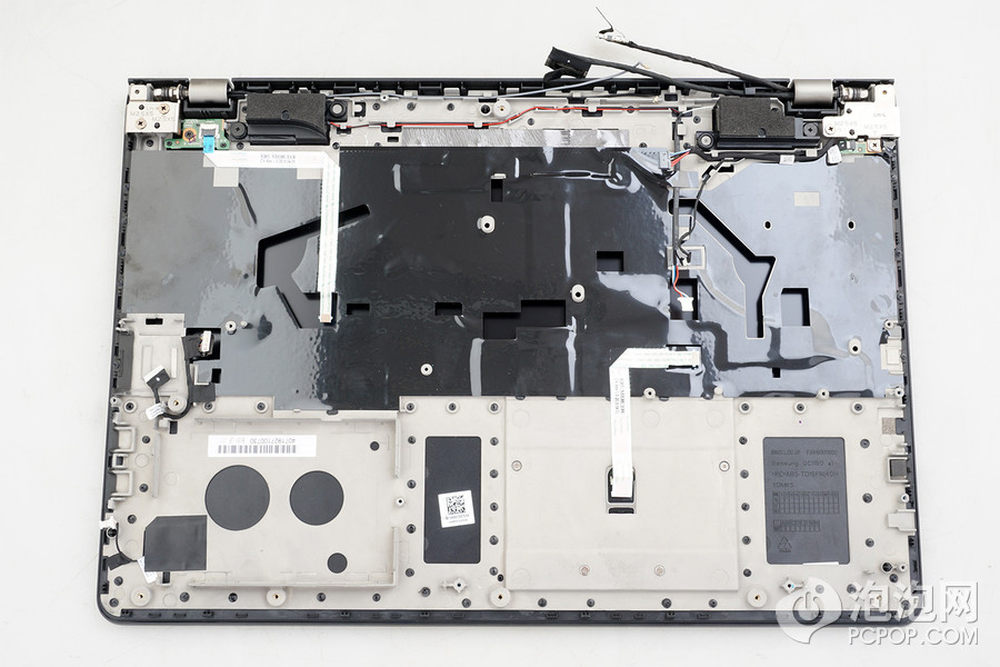

ThinkPad经典的镁铝合金键盘防滚架。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
32/33

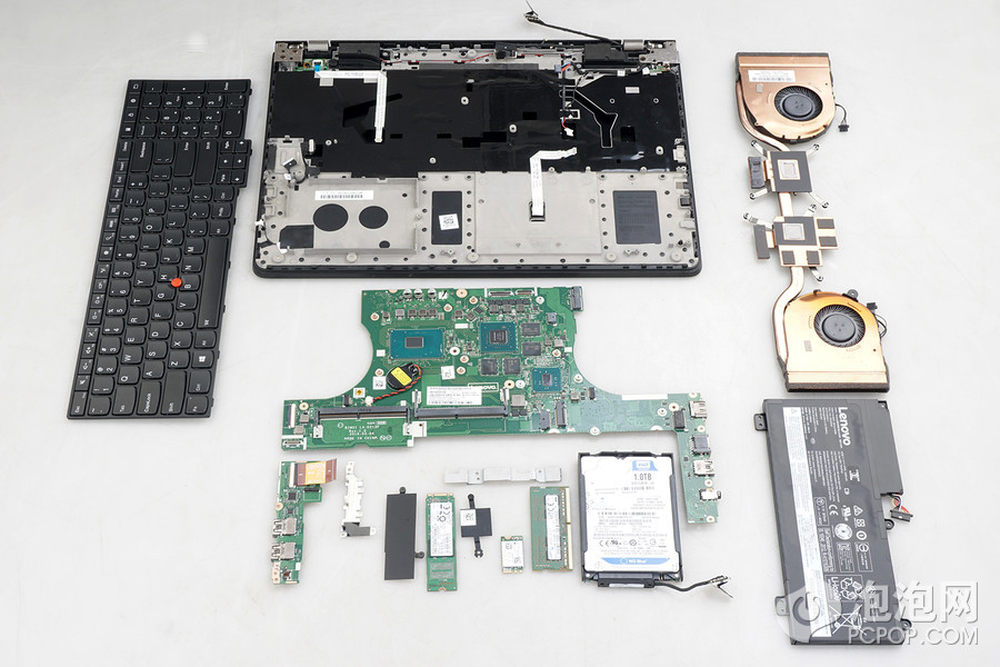

拆解全家福。-------------------------------------------------------------------------------------------------------------- 京东商城：ThinkPad 黑将 S5 游戏本 参考价格：￥6499起
33/33
本次拆机不像以往的拆机文那样详细，主要是因为ThinkPad 黑将S5的拆解相对来说比较容易，所有的螺丝都在表面上，外壳的分离也很容易。可以看到ThinkPad 黑将S5的内部设计确实非常用心，无论是重要的散热模组还是不起眼的I/O板都有着超过游戏本平均水平的表现，可能它的做工比不上ThinkPad的经典商务系列，但是吊打一众游戏本问题不大。
