有滋有味地拆东西：Xbox One S彻底拆解
1/46
微软今年发布的全新家用游戏主机Xbox One S，借助优化的内部结构使得整个主机体积缩小了40%%，这对于Xbox的粉丝们无疑是一个让人欣喜的消息。前两天，国外知名的拆解网站iFixit率先对Xbox One S进行了细致入微的解剖工作，这下大家就能在不用承担任何风险的前提下一睹Xbox One S的内部真容了。就像看电影一样，好激动呀！
2/46

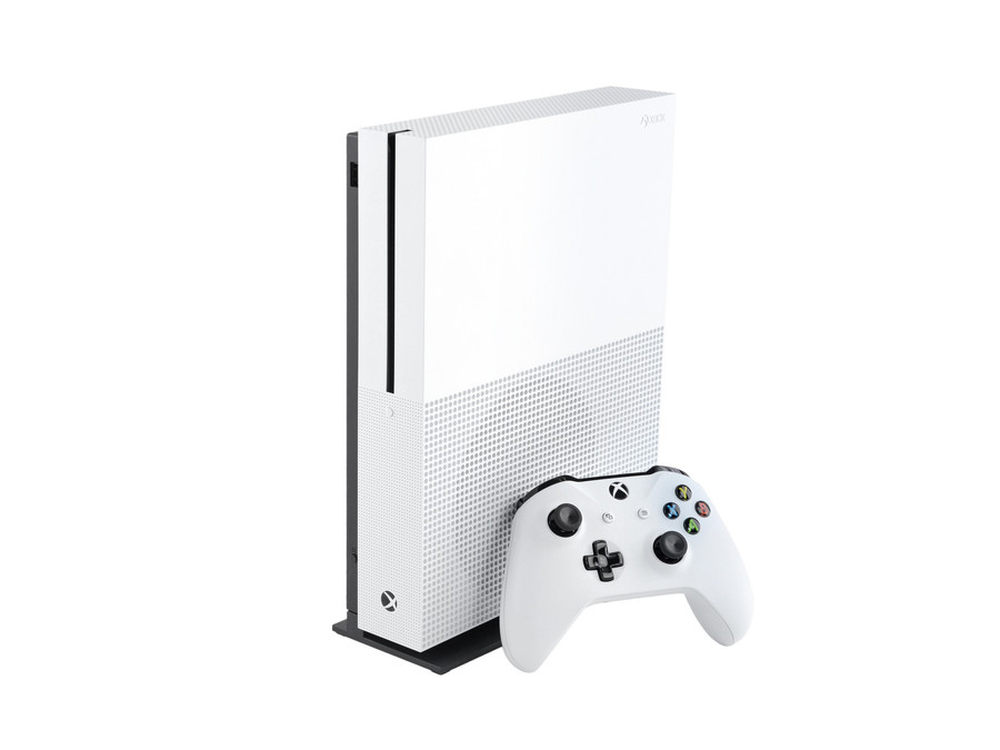

通过跟手柄的体积对比，Xbox One S的尺寸确实从视觉上就控制在了一个非常喜人的水平上。
3/46

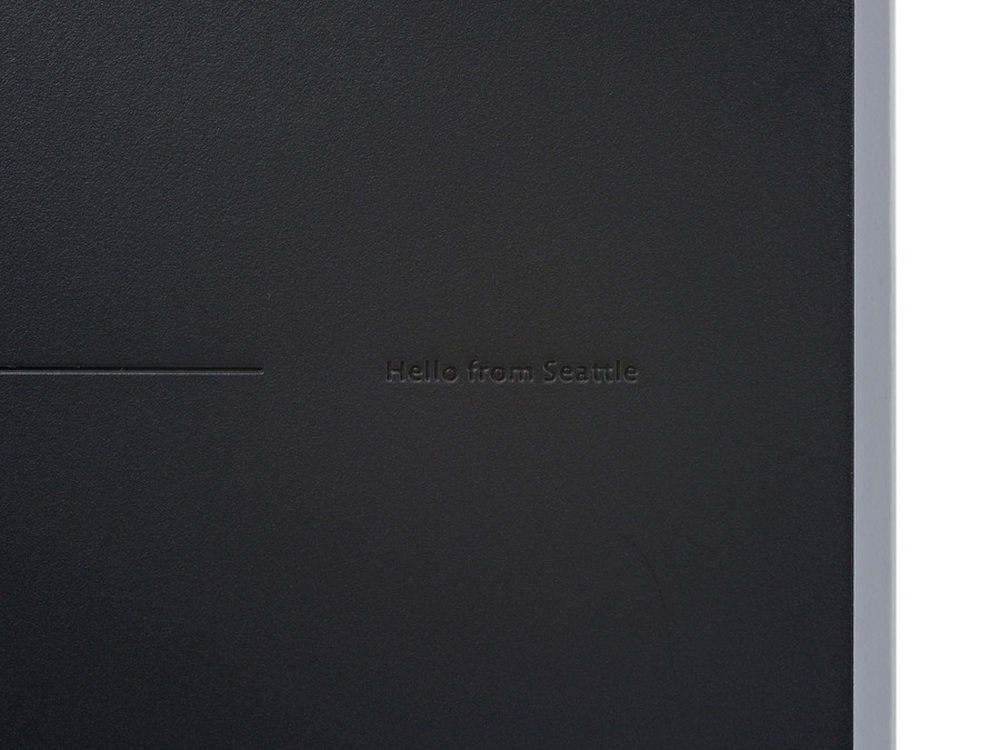

来自美国西海岸西雅图的问候。
4/46

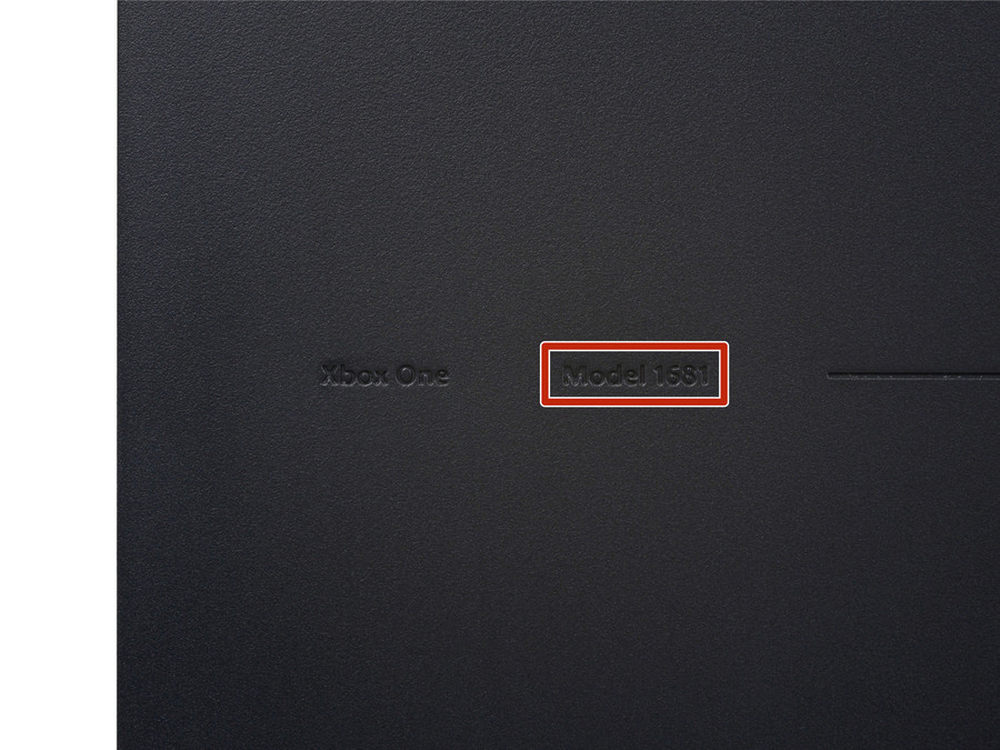

Xbox One S的模型编号是1681，不知道这个数字是不是从1算起的？
5/46

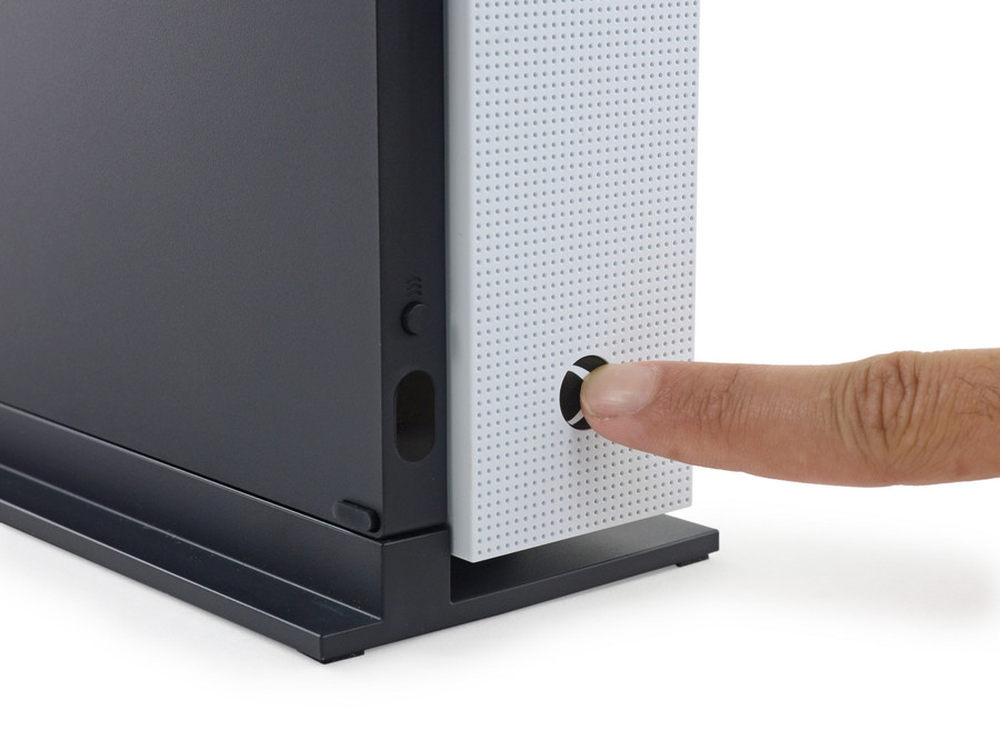

Xbox One S的电源按钮，希望之后不会有玩家因为开关键的问题影响到游戏乐趣。
6/46

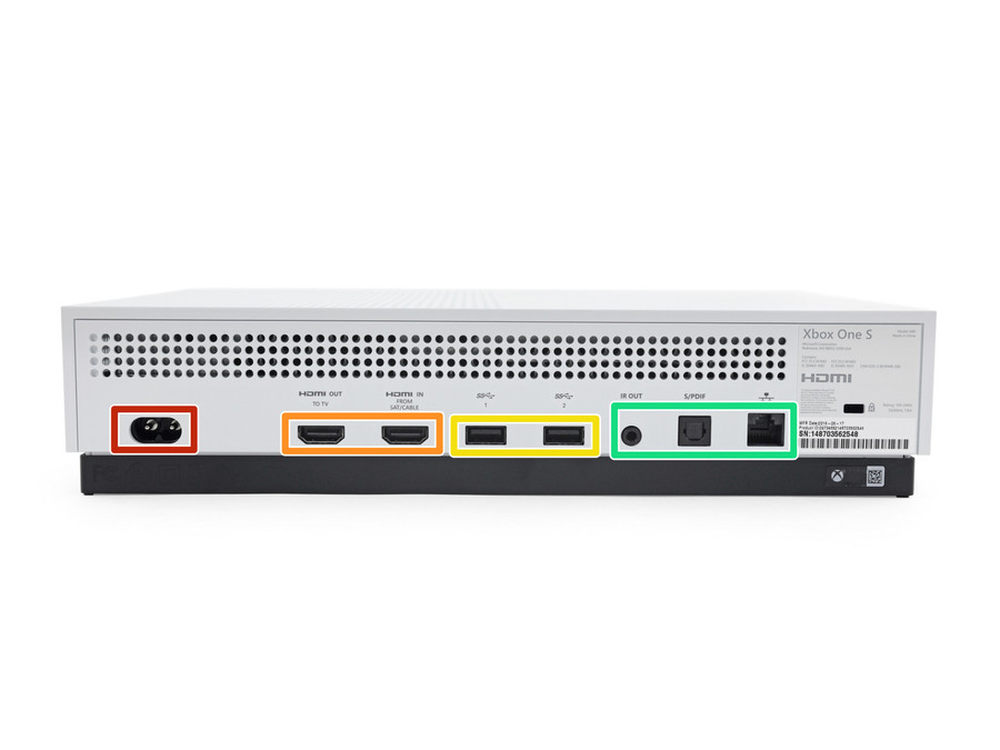

背部除了接口就是通风孔，不知道小的体积对于散热会不会有影响呢？
7/46

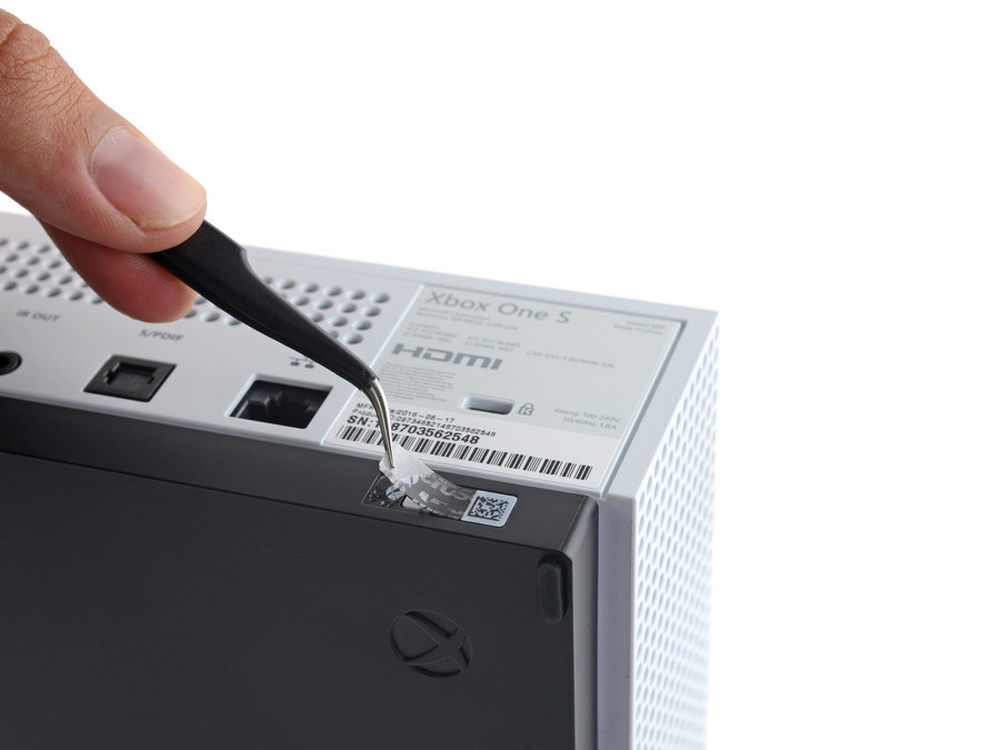

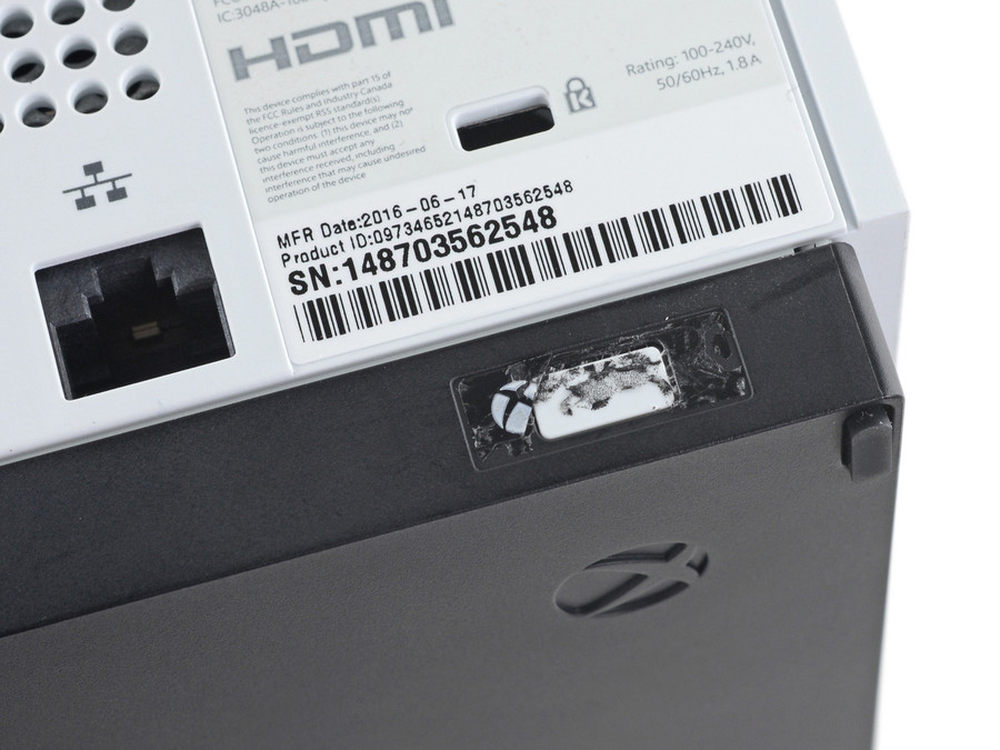

惯性思维：贴片底下一定会有螺丝。
8/46
Xbox One S不完整了，然而根本没有什么螺丝。
9/46

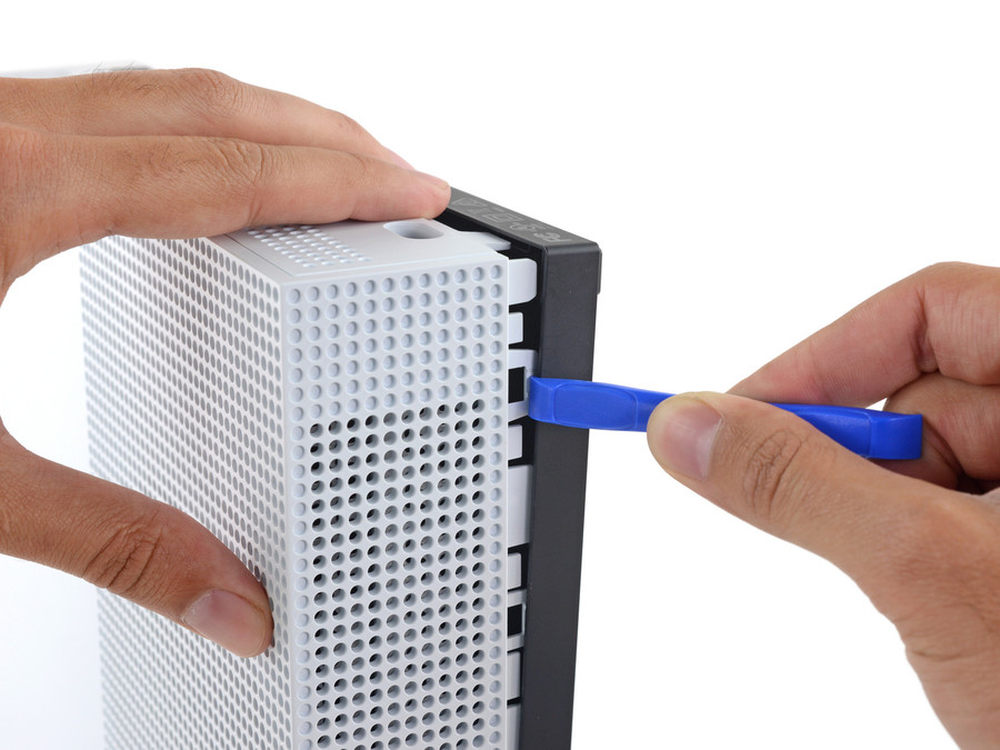

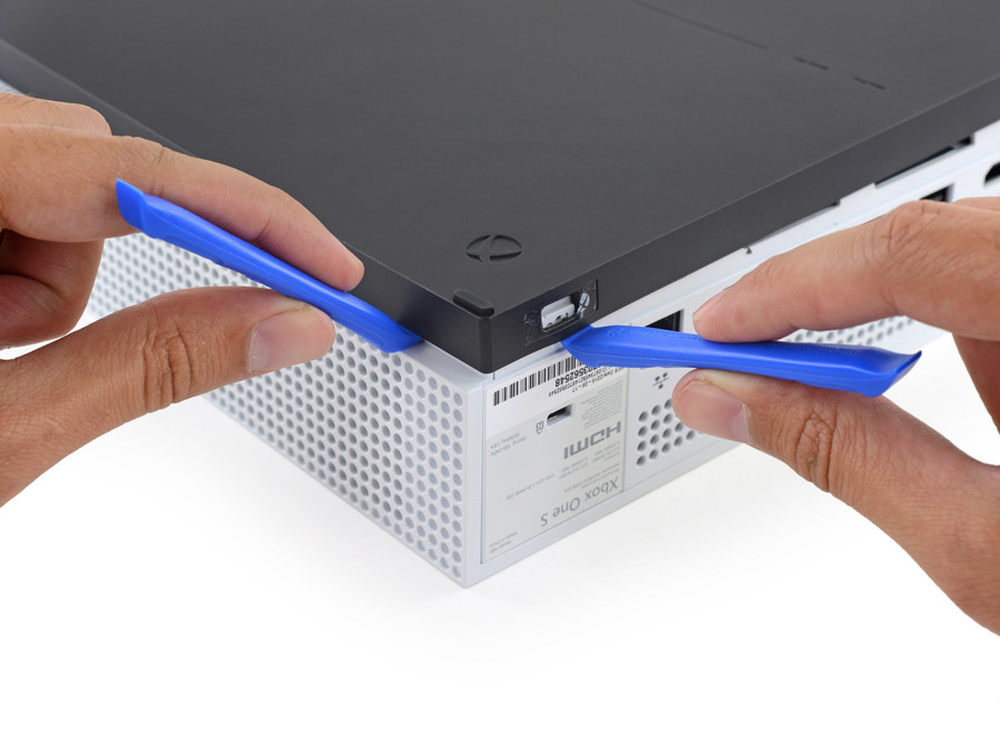

Xbox One S的外壳采用了无螺丝的卡扣设计，唯一需要用到的工具就是俏棒了。
10/46
塑料面一圈都是卡扣。
11/46

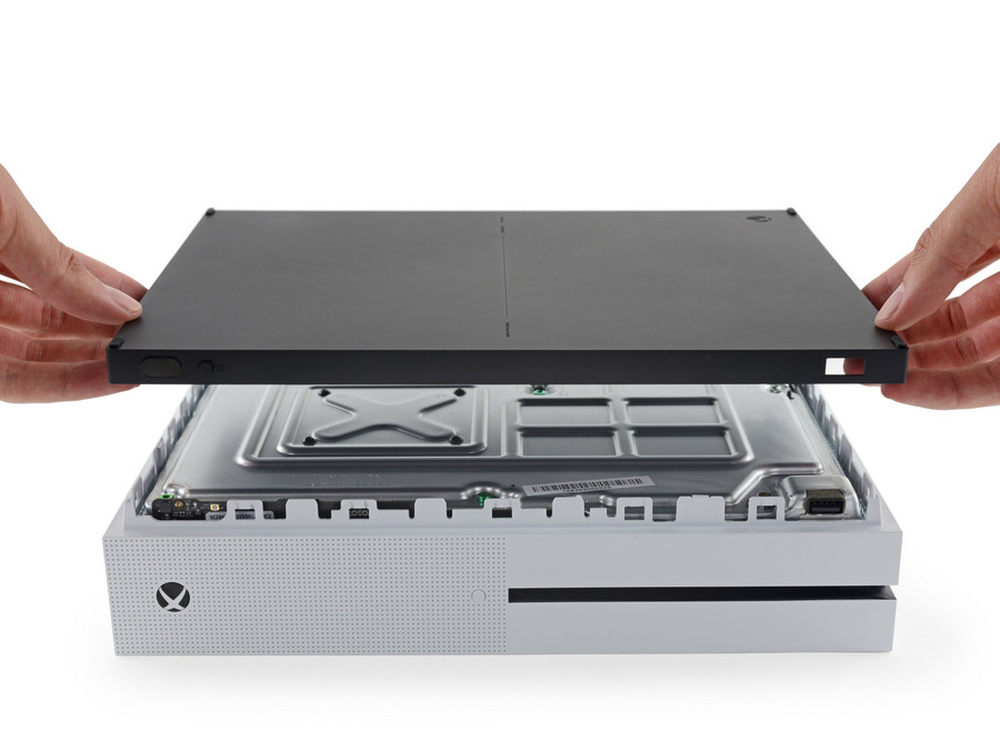

拆！下！来！了！别这些卡扣的时候要用巧劲，不然非弯即折。
12/46
Xbox One S的螺丝都拧在了金属板子上面，还是骚气十足的绿色。

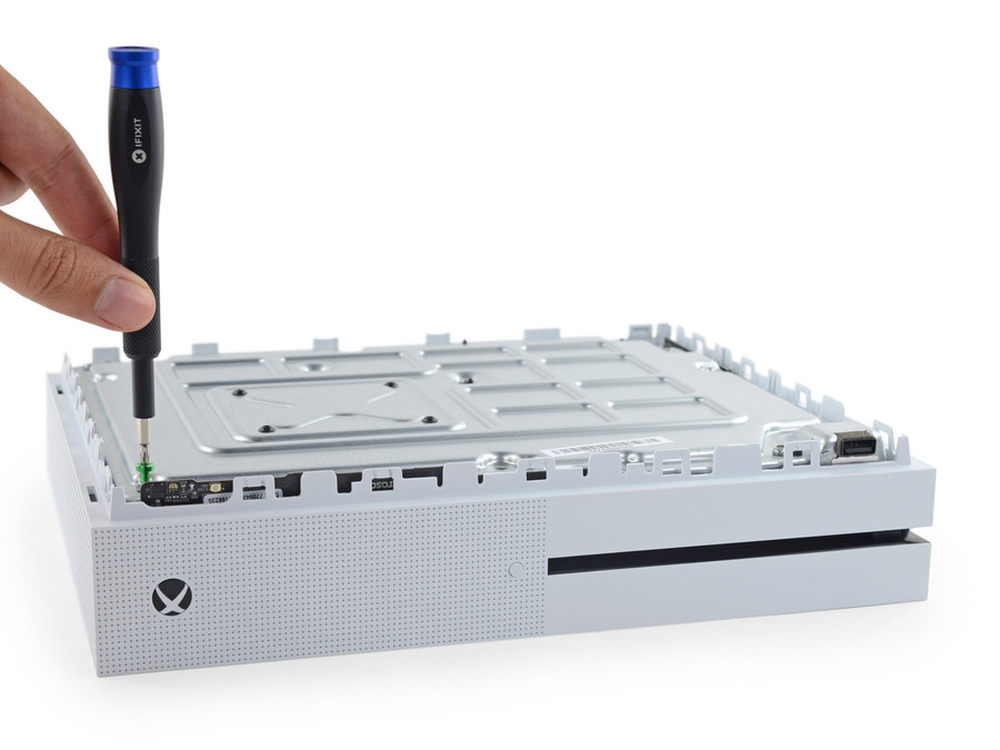

13/46

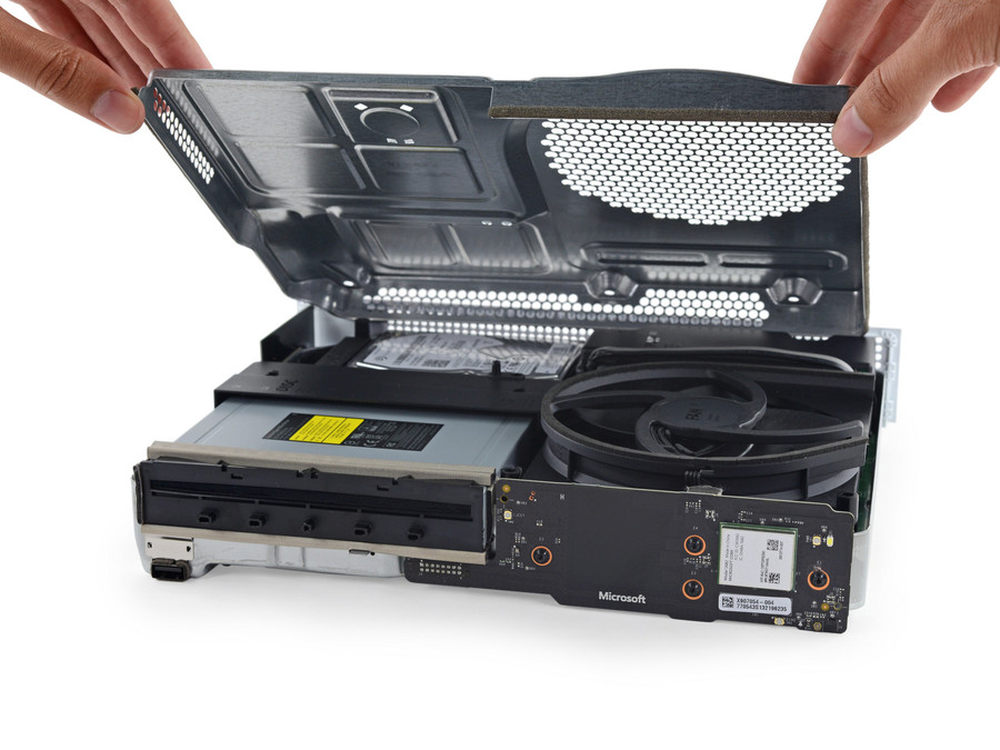

拧下固定内部硬件的螺丝以后，就可以享受那非同一般的剥离感了。

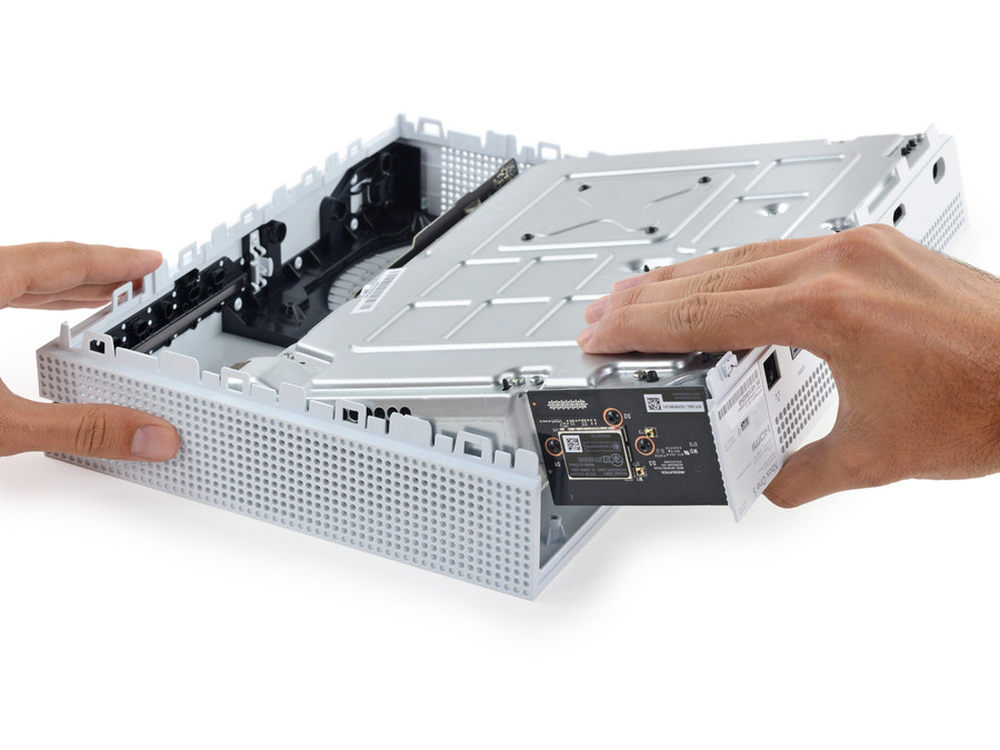

14/46

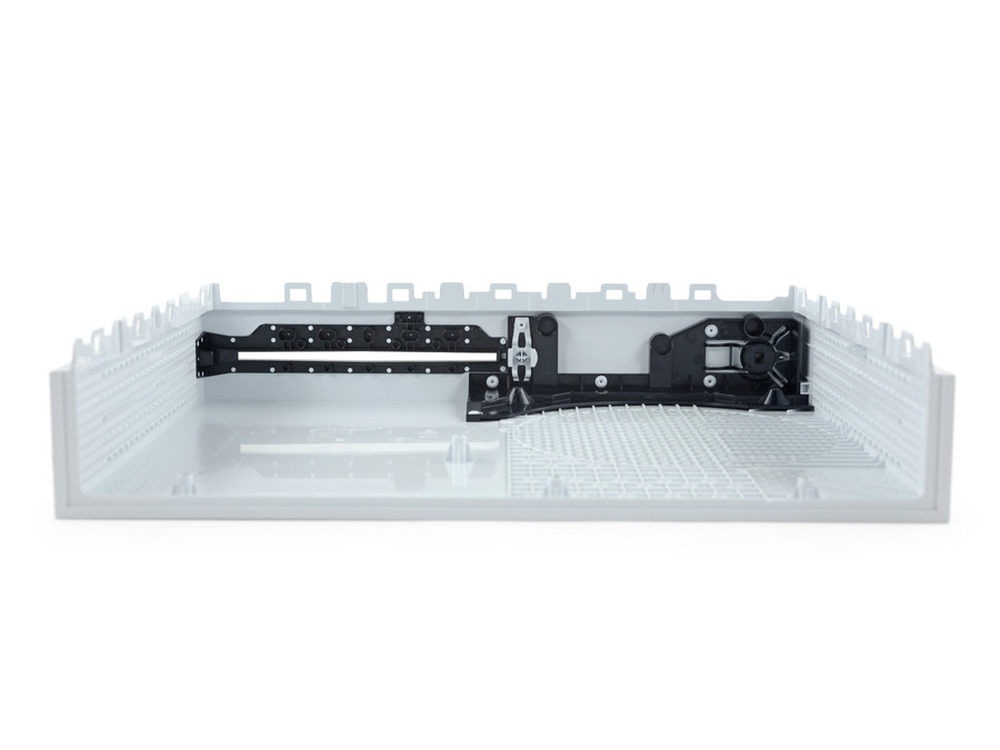

Xbox One S的壳子就像是吃完被丢弃的生蚝。
15/46
揭盖而起的Xbox内核。
16/46

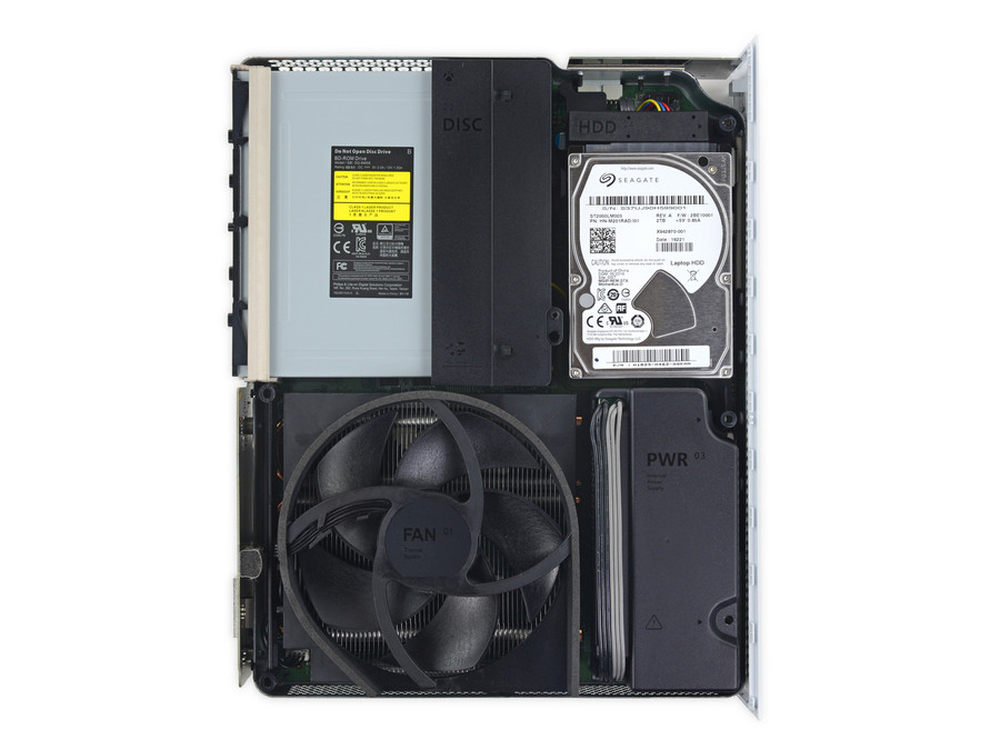

Xbox One S的四大模块，依次是光驱、硬盘、散热风扇和电源。
17/46

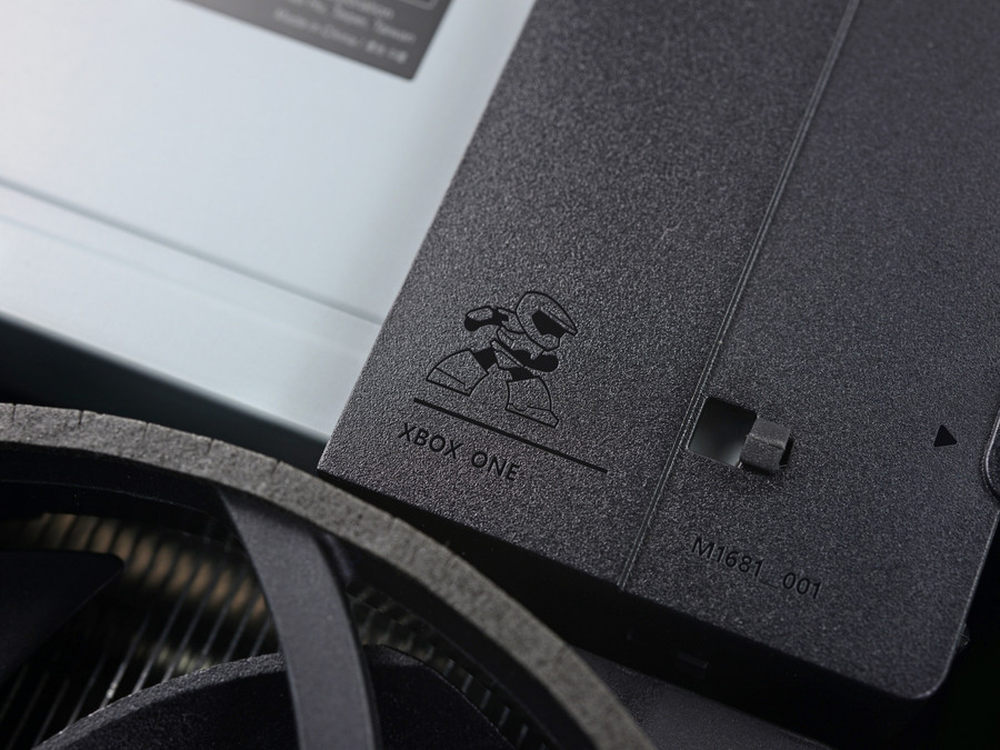

光驱插槽上的《光环》士官长，不知道玩家们看到这个设计会作何感想？
18/46

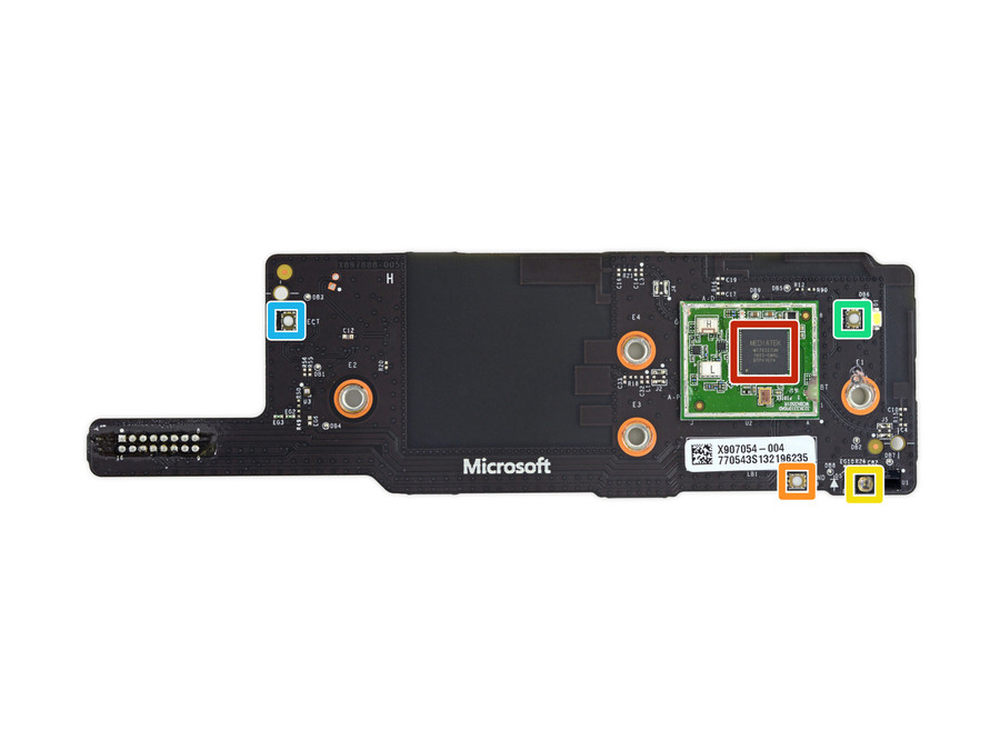

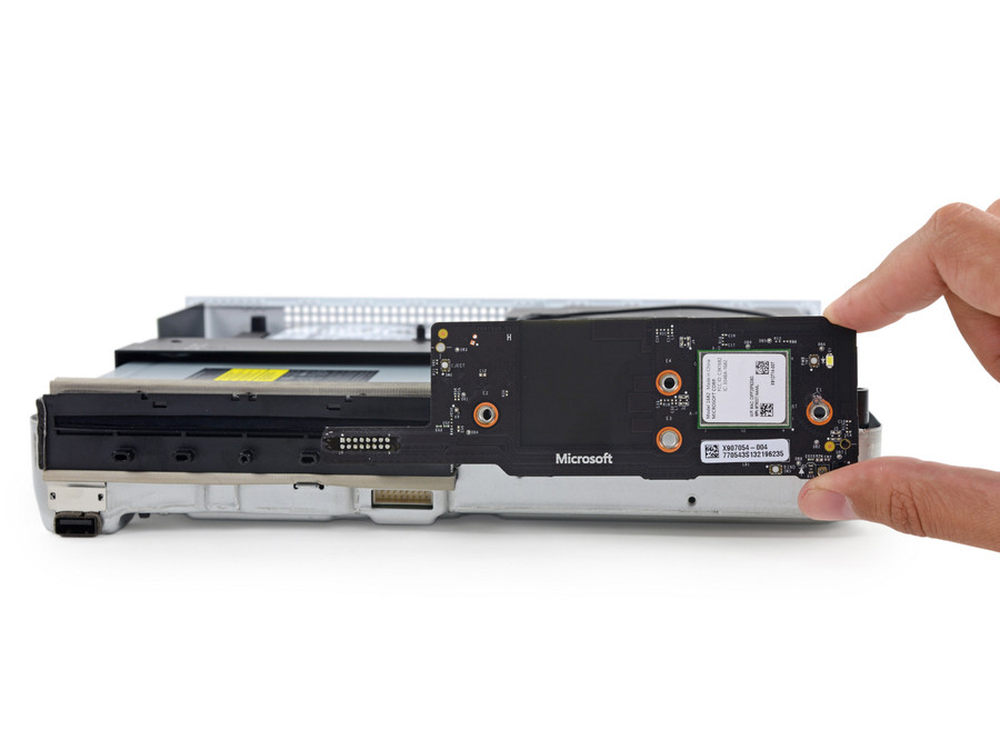

Xbox One S的蓝牙模块，位于机身正面易于连接手柄的地方。
19/46
蓝牙模块上集成了联发科的mt7632tun、用于无线控制器的同步开关、红外线增强器、电源开关以及弹出开关。
20/46
Xbox One S蓝牙模块的背面。
21/46

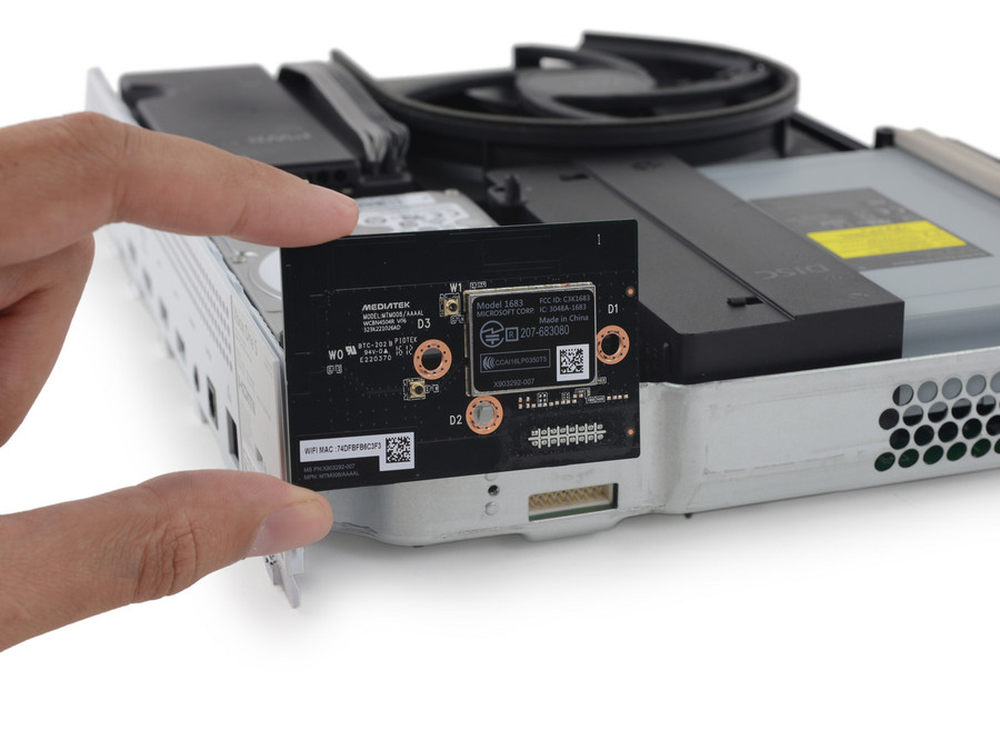

Xbox One S的Wi-Fi无线模块，支持802.11ac模式网络。
22/46

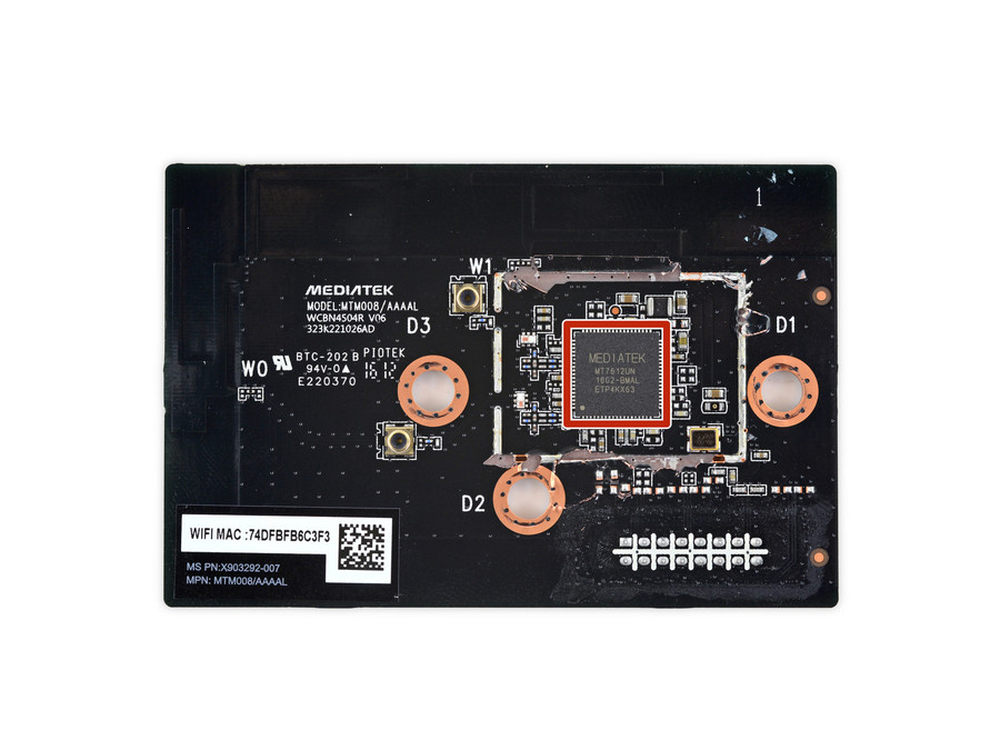

Xbox One S的Wi-Fi无线模块核心是联发科的mt7612un芯片。
23/46

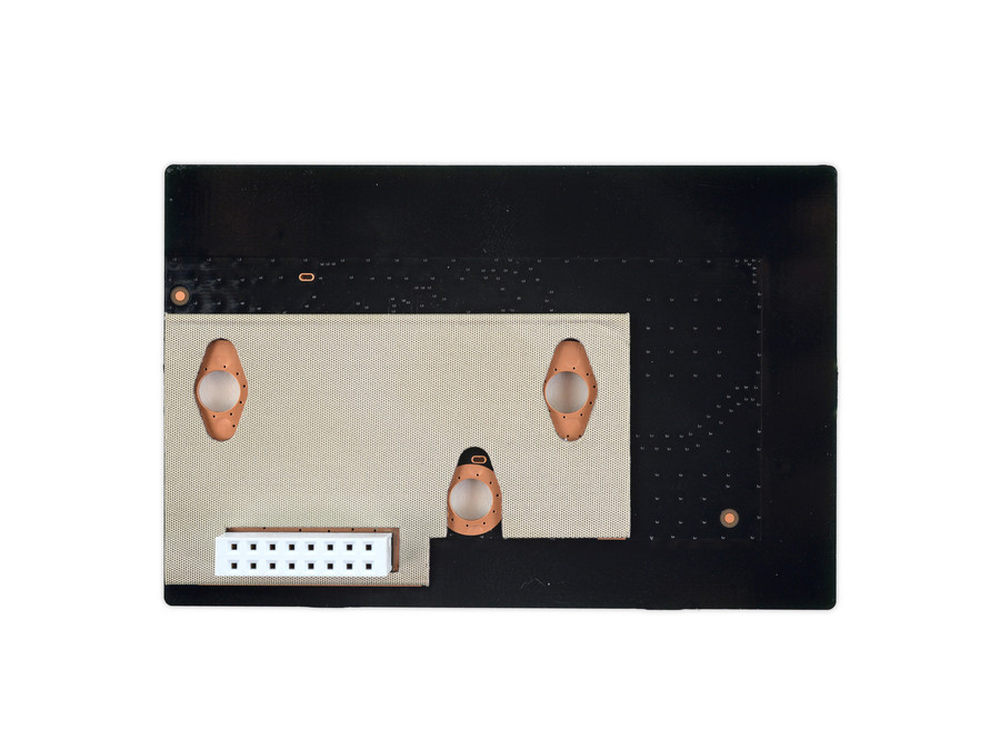

Wi-Fi无线模块核心的背面。
24/46

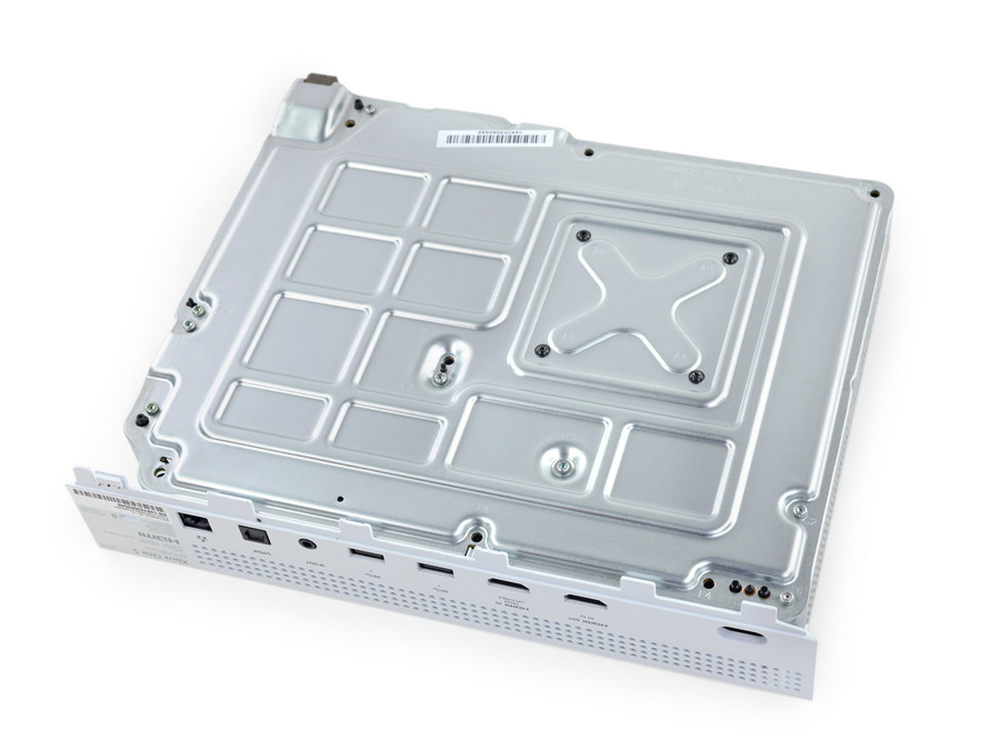

Xbox One S硬件模块底部的金属壳，做工还不错。
25/46

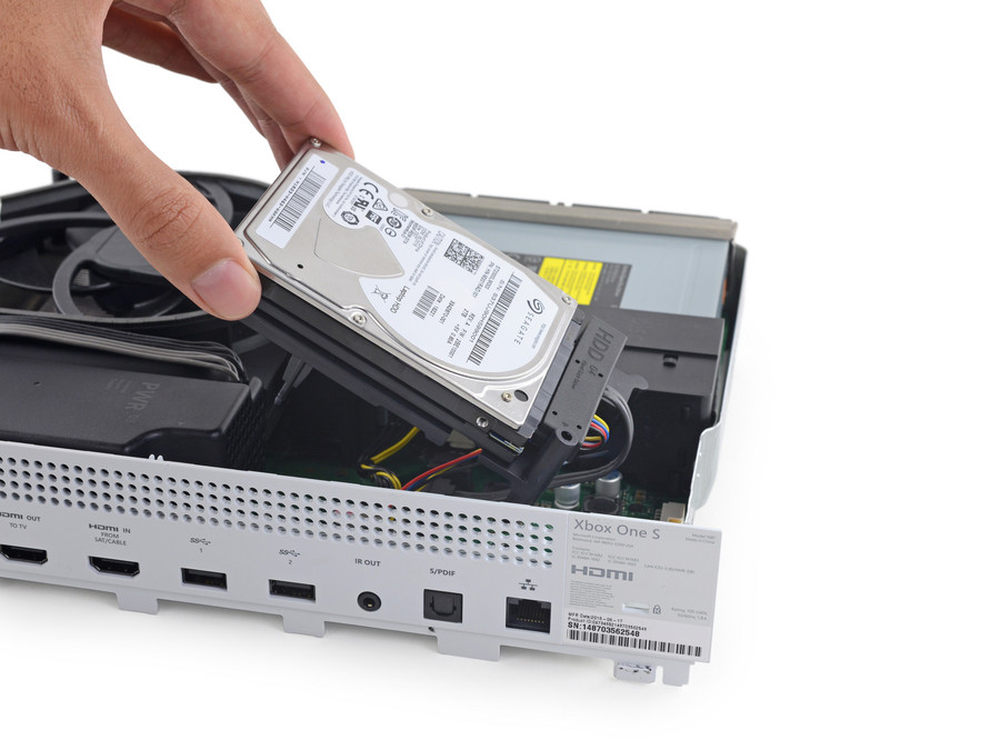

Xbox One S的硬盘位，采用连接线+接口泊位的方式进行连接，玩家私自更换硬盘将导致失去保修。
26/46

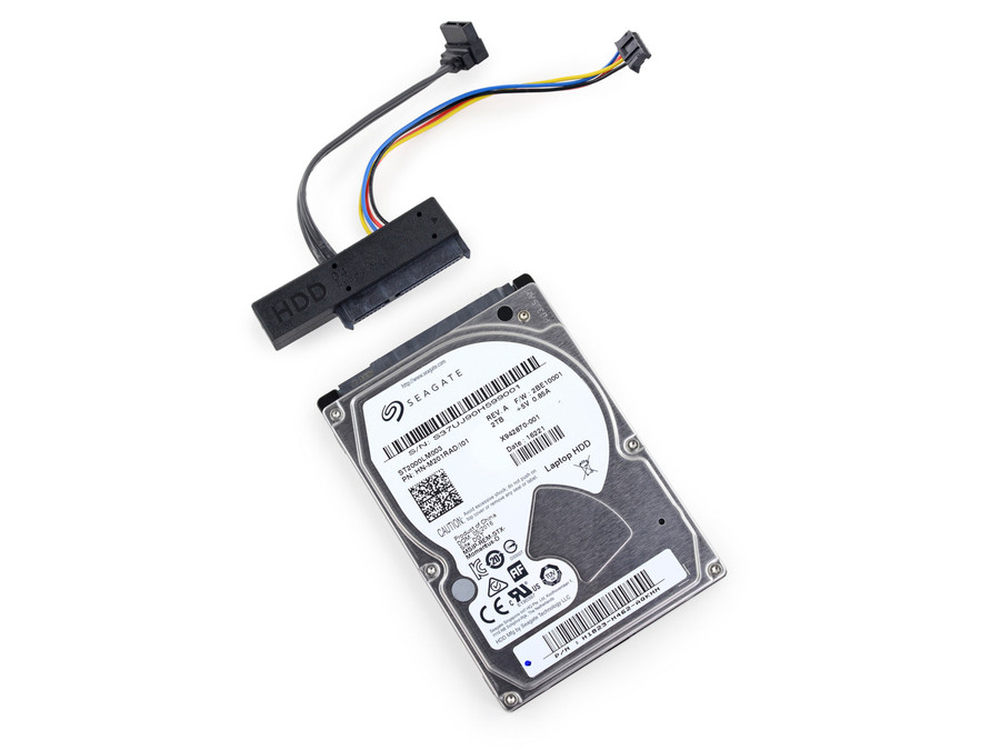

Xbox One S的硬盘采用连接线+接口泊位的方式。
27/46

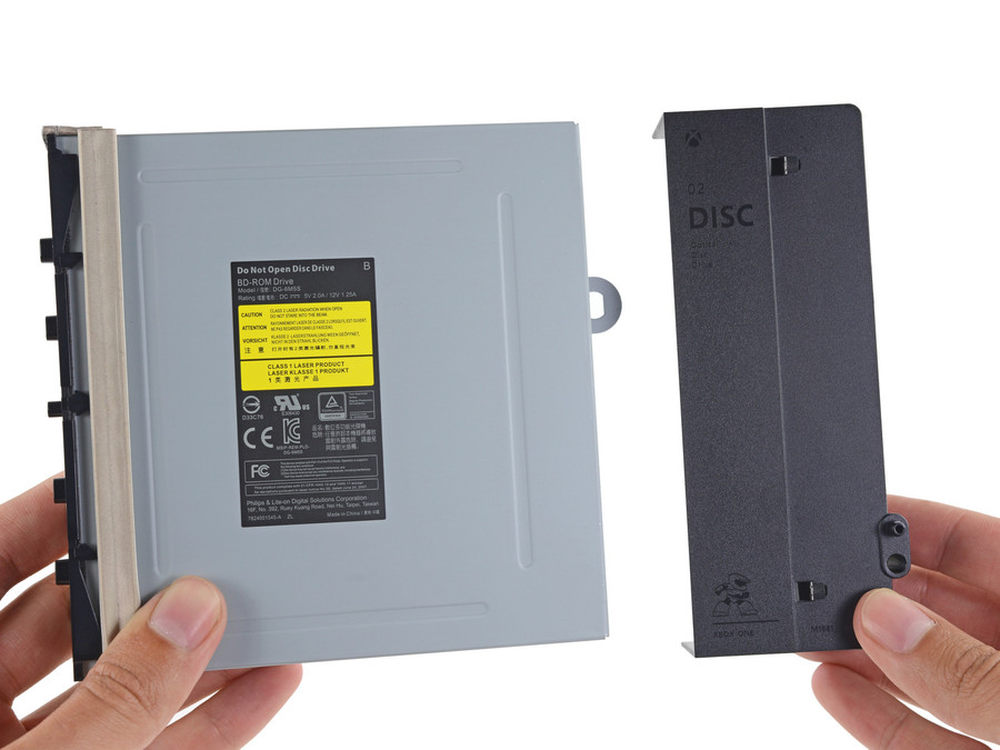

Xbox One S的蓝光光驱。
28/46

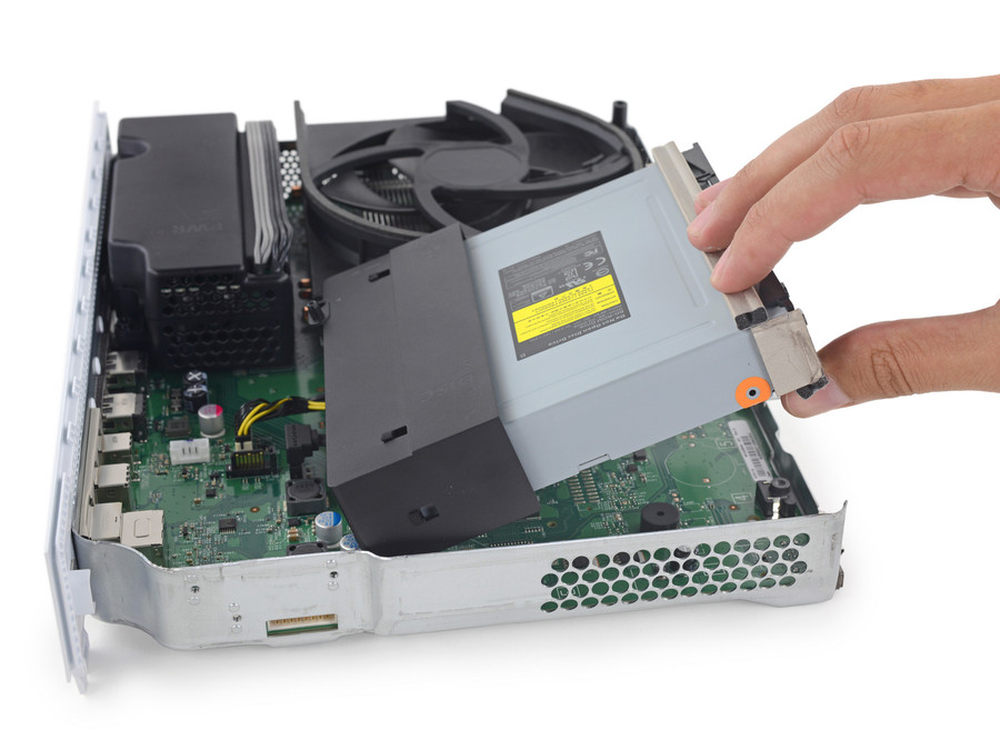

Xbox One S的蓝光光驱固定方式比较简单。
29/46

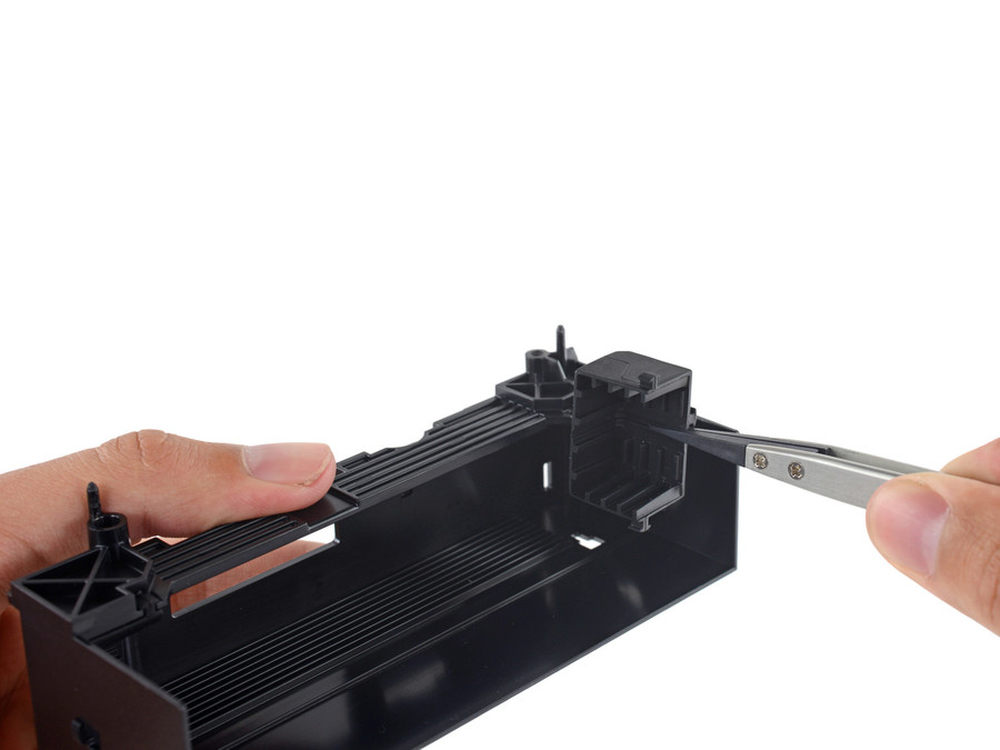

Xbox One S的蓝光光驱固定泊位中的减震设计，能够有效保护光驱，延长寿命。

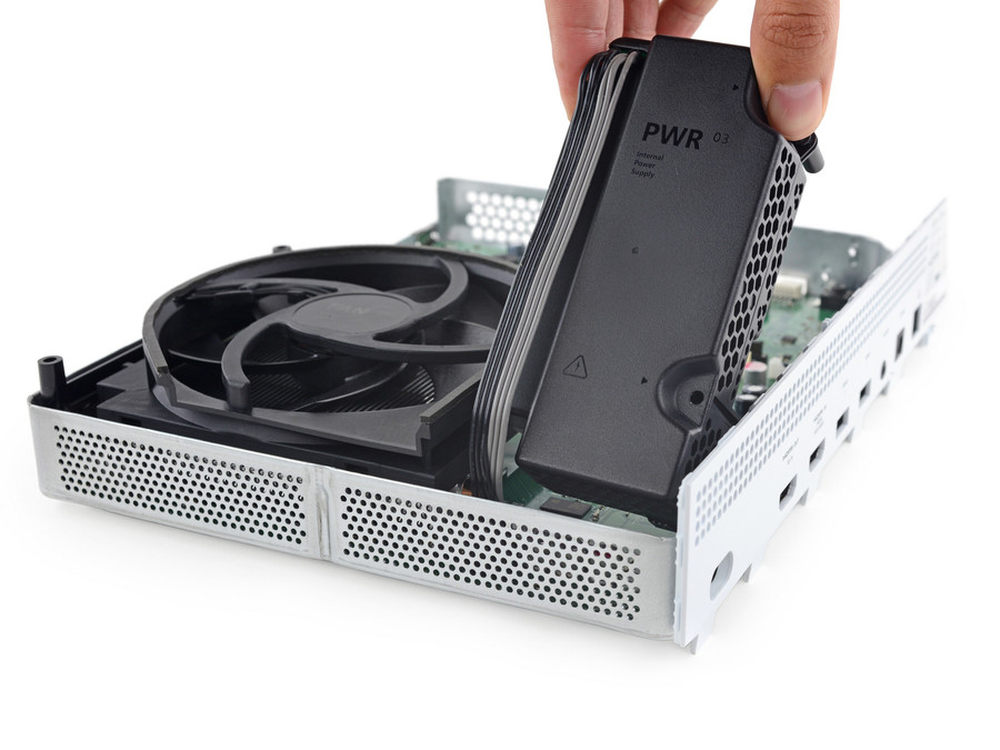

30/46
Xbox One S的电源，内置设计让机身摆放更加美观。
31/46

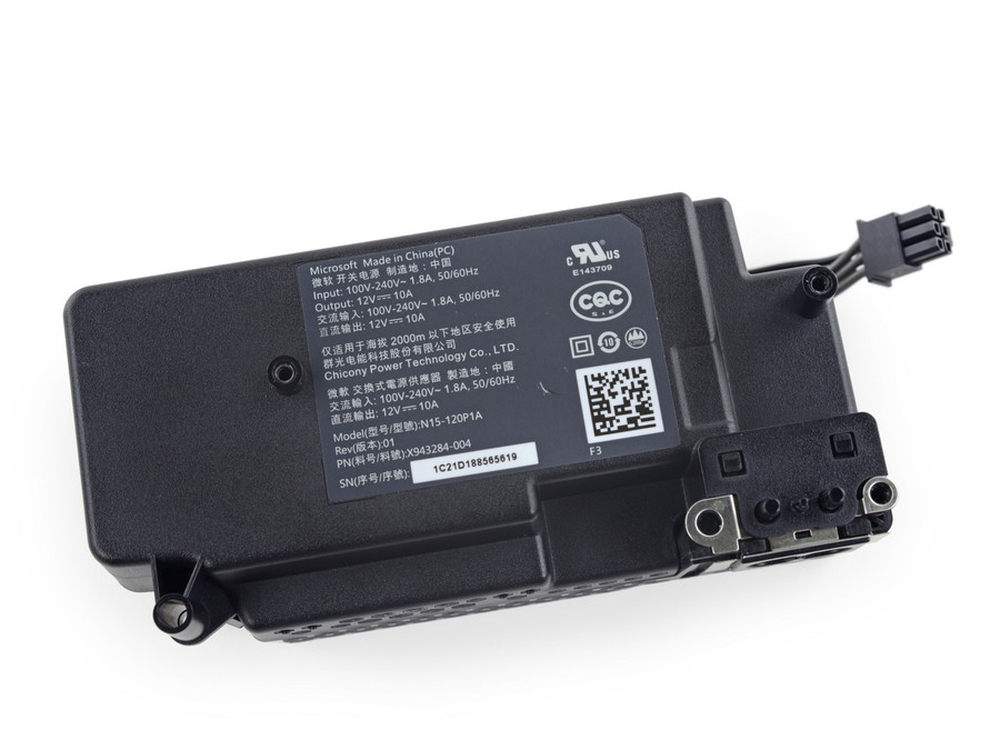

Xbox One S的电源能够输出12V 10A的电流，产地是中国！哈哈。

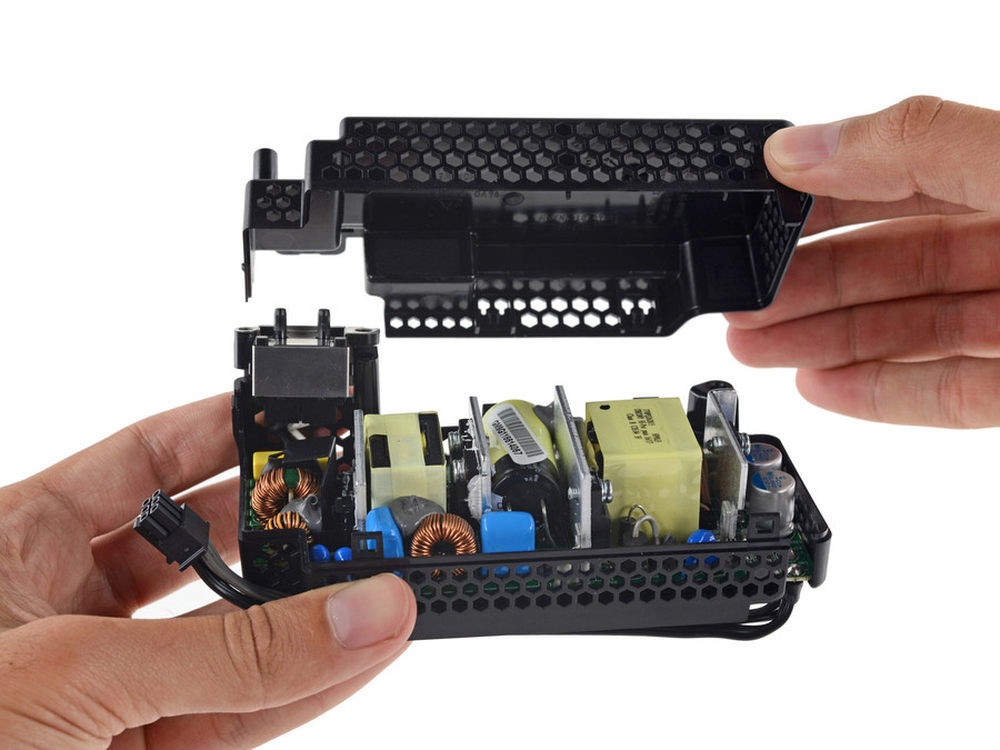

32/46
就一个游戏主机而言，Xbox One S的电源算是做工和用料都比较不错的了。
33/46

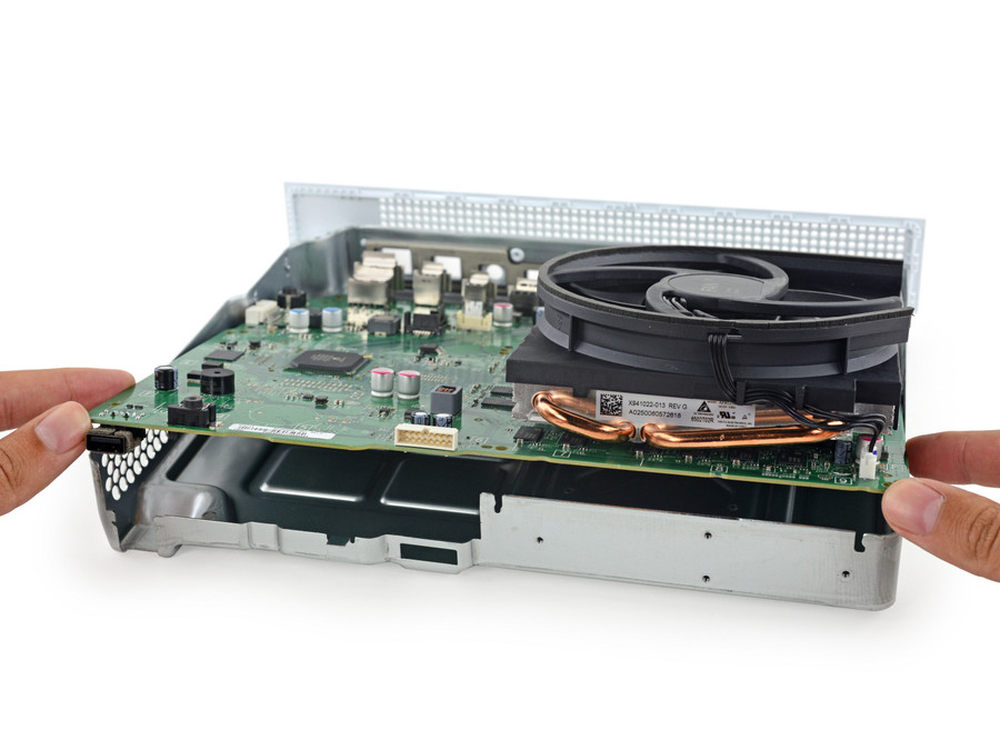

Xbox One S的主板直接用手就能取下来。
34/46

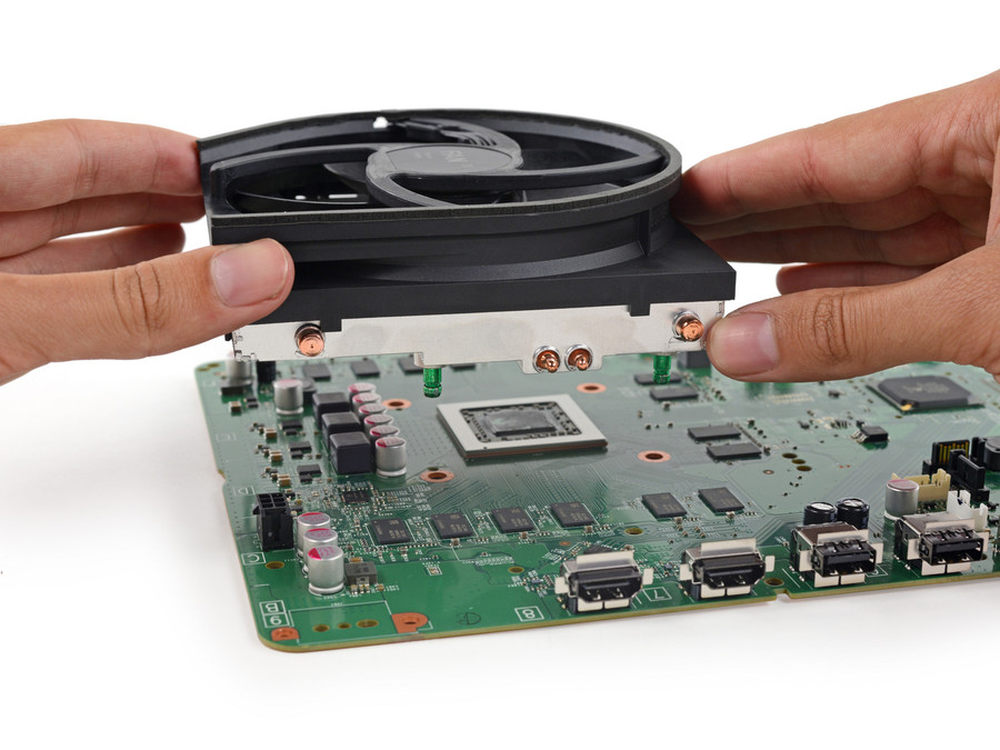

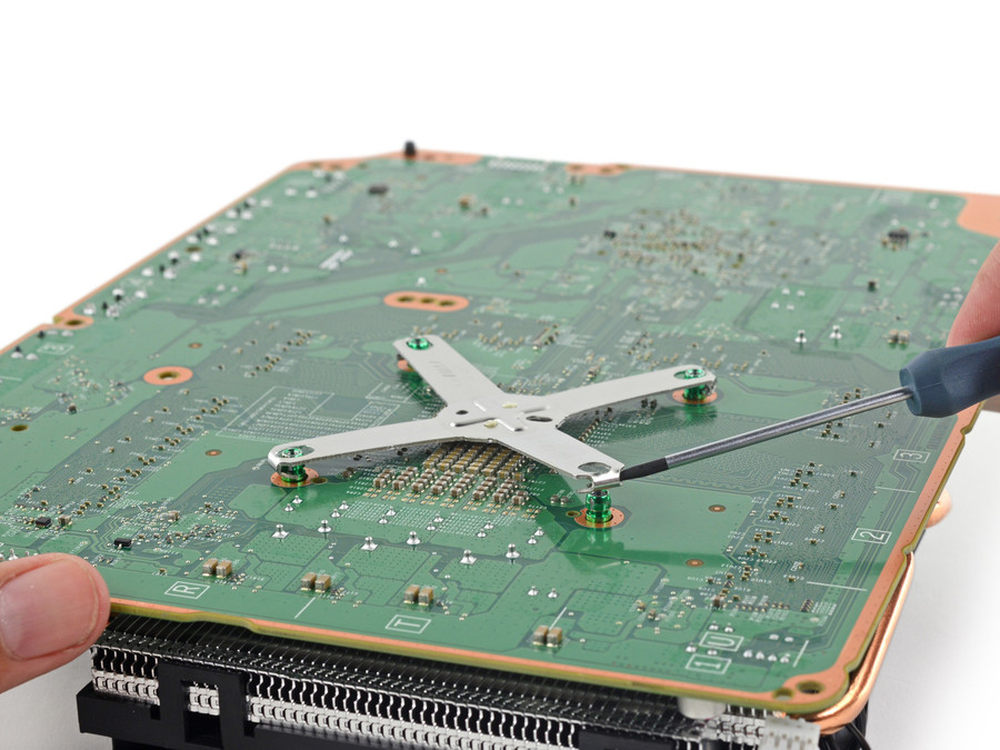

散热器通过卡扣的方式固定的，轻轻撬动就行，不用拧。
35/46
主板上的APU，一个主机上的APU就有这么大的能耐，啧啧。
36/46

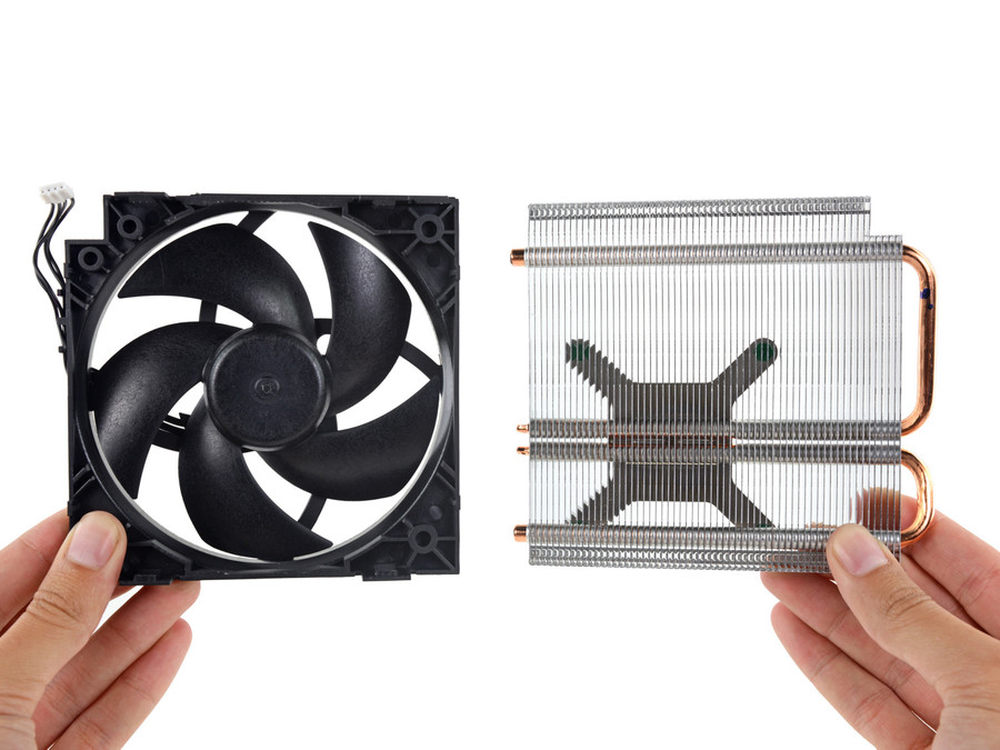

散热器采用的双热管+纯铝鳍片散热，够用肯定够用了，不知道具体的散热能效如何。
37/46

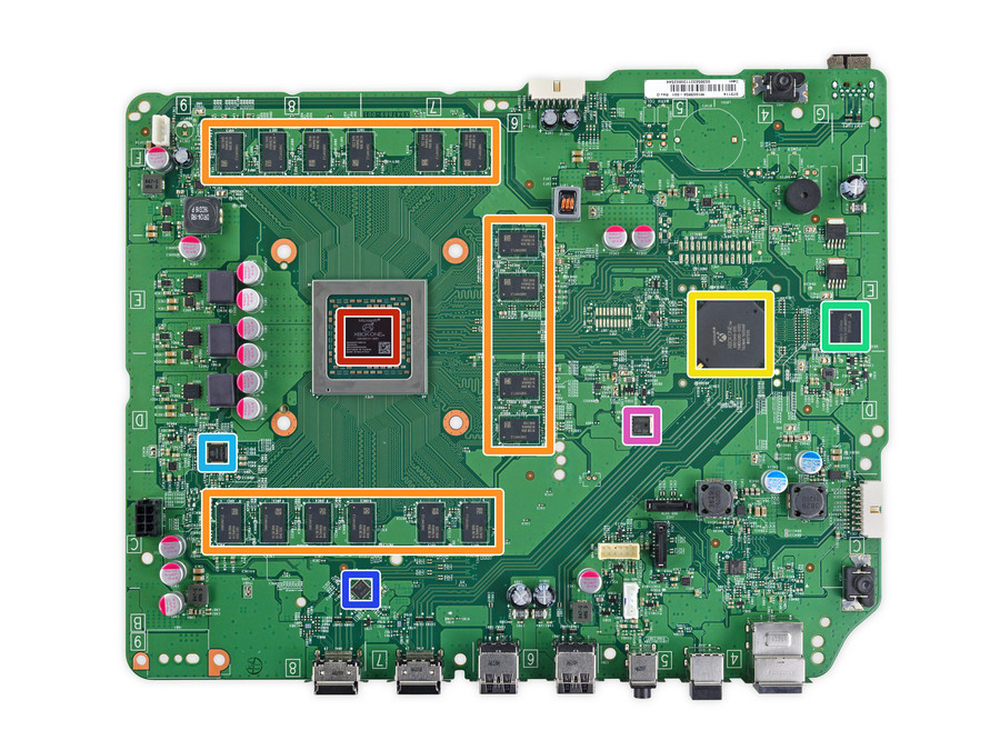

红框中的就是Xbox One S的心脏，内部整合了1.75GHz AMD Jaguar 8核CPU和914MHz AMD Radeon GPU，支持4K超高清。除此之外，土黄色框中的是16颗512MB三星DDR3 SDRAM，总容量8GB。而绿色框中则是一颗8GB东芝eMMC NAND Flash芯片。
38/46

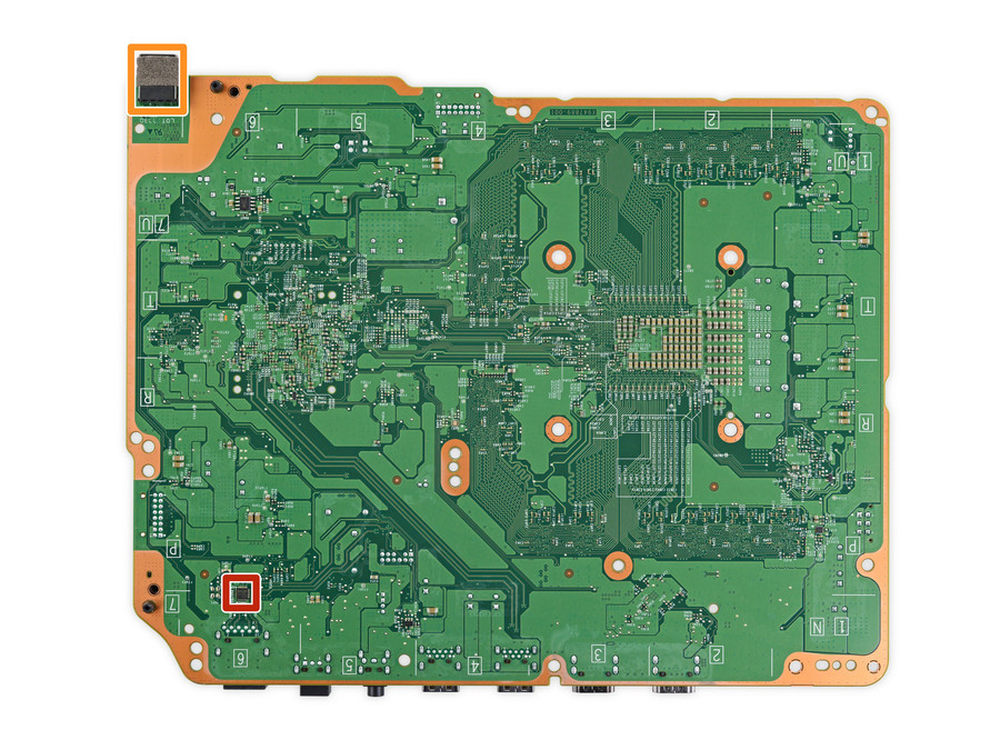

Xbox One S主板背面很干净，多是一些焊脚。
39/46

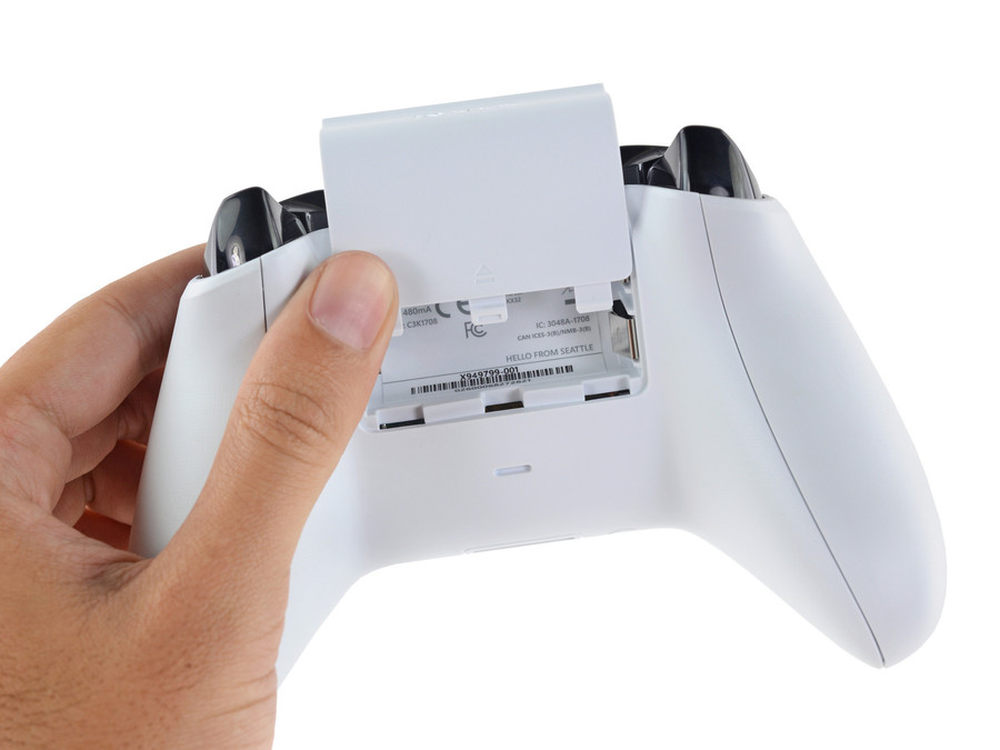

Xbox One S手柄，电池可换好评！
40/46

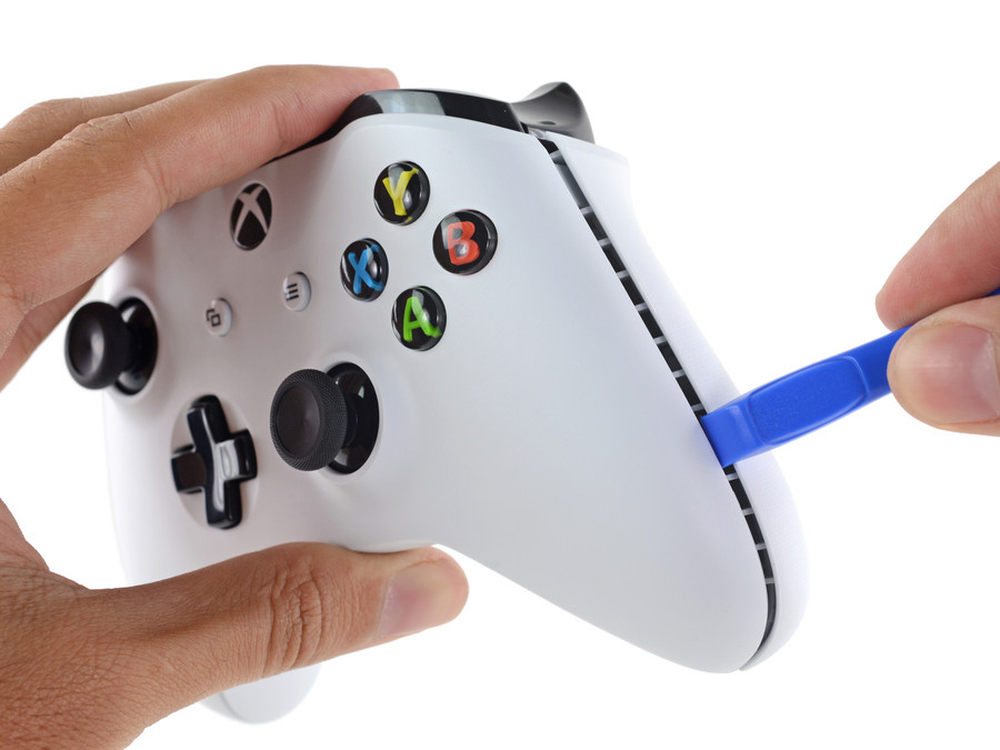

拆Xbox One S手柄也是用撬棒？
41/46

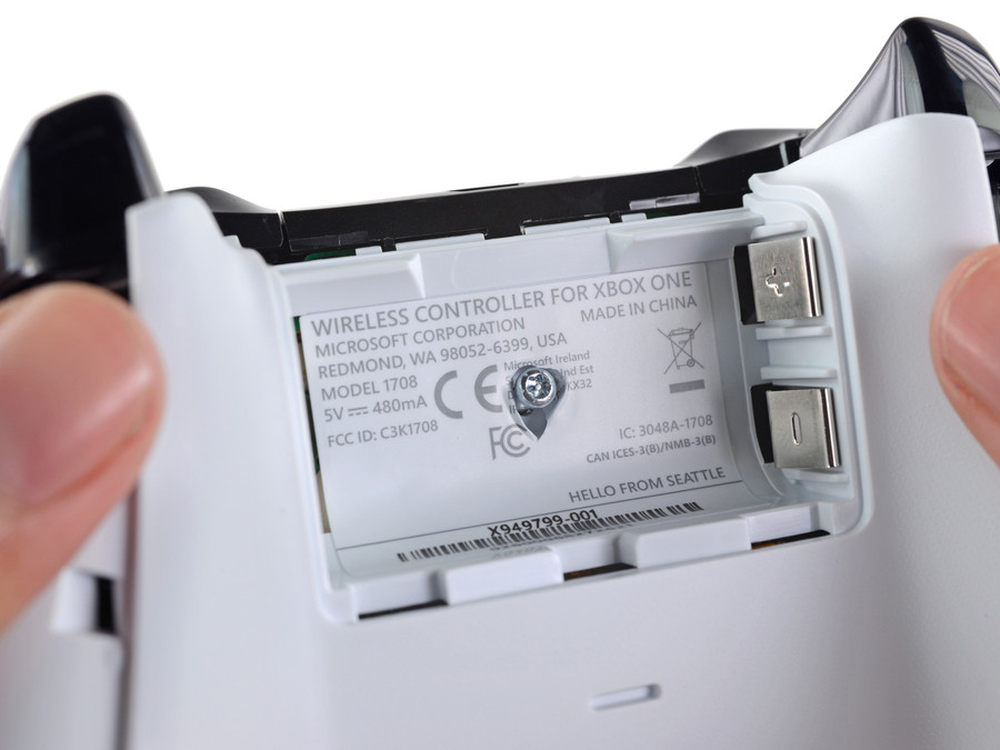

果然，这里有一个梅花口的螺丝。

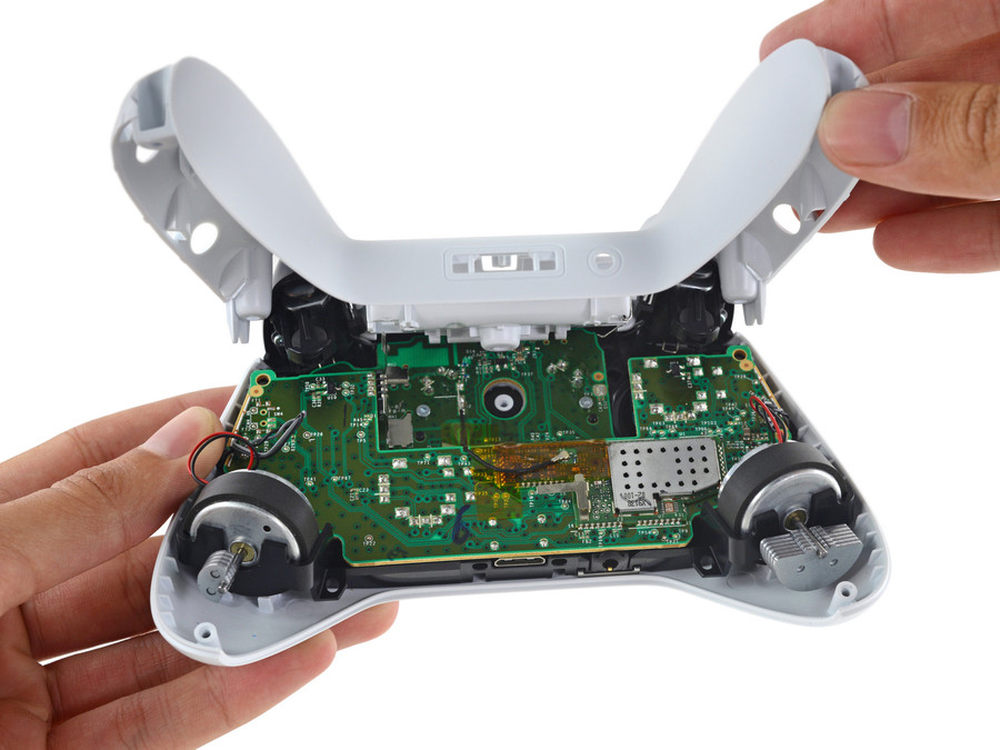

42/46
Xbox One S手柄的电路板。
43/46

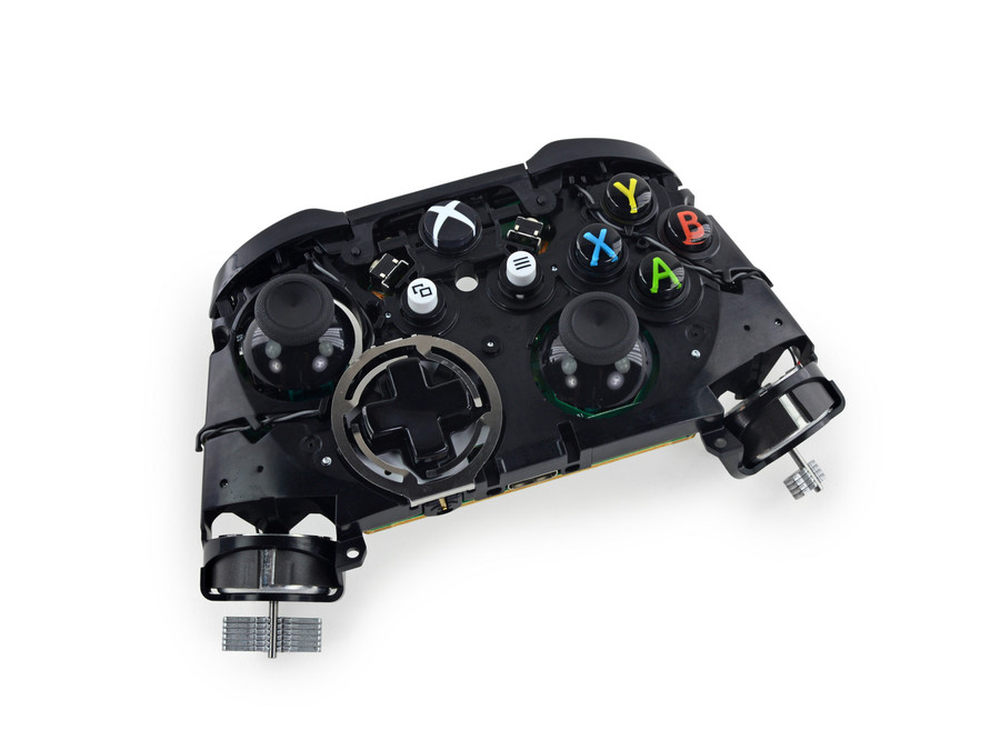

Xbox One S手柄的按键结构，貌似没有外壳也能操作啊！不知道震动器会不会夹手呢？
44/46

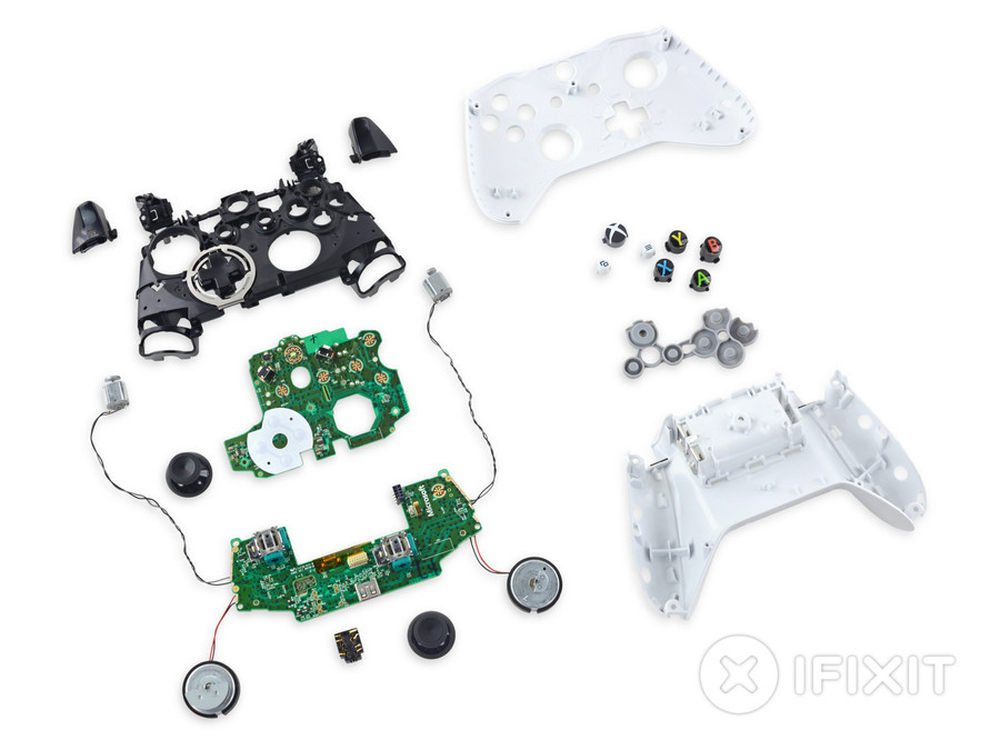

Xbox One S手柄被大卸八块。
45/46

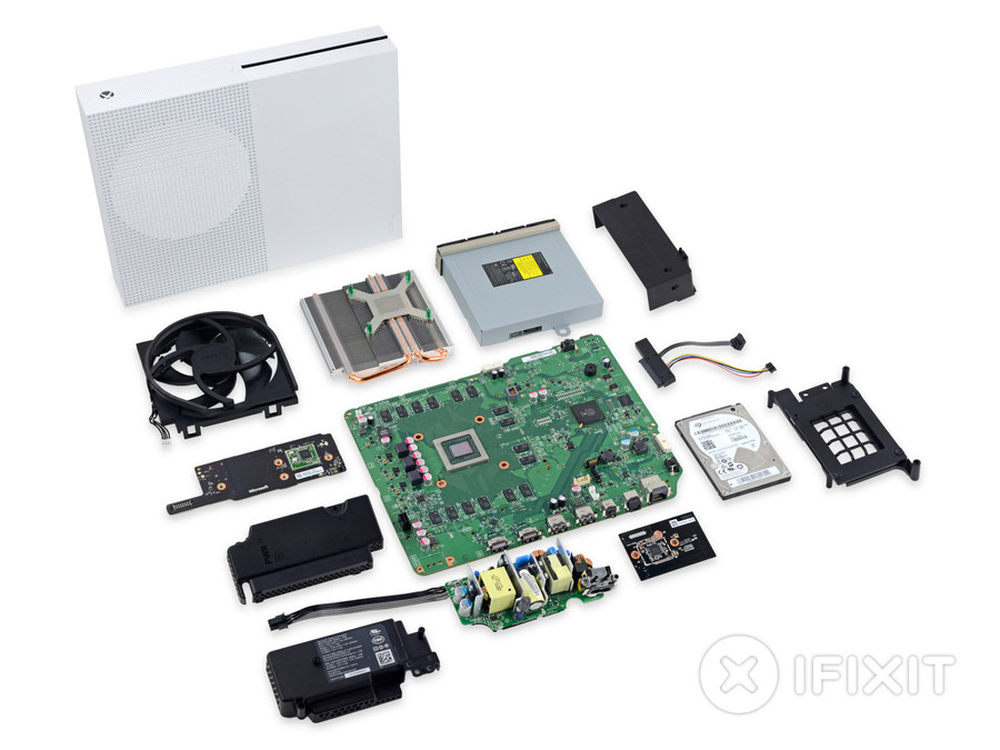

Xbox One S被大卸八块。
46/46
基本上就是这样了，8/10的拆解得分，整体感觉并不难拆对不对啊？
