移动版1070长这样！玩家国度S5游戏本拆解
1/27
玩家国度可以说是高端游戏本的代表品牌之一，不久前我们为大家带来了Strix S5的评测，搭载了GTX 1070的它有着极其强大的游戏性能，难能可贵的是，虽然机身相比搭载同样显卡的GFX72小了许多，但是整体的性能并没有缩水太多。今天的拆解我们将会看到S5的内部细节设计，一起来揭开它强大性能背后的故事。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
2/27

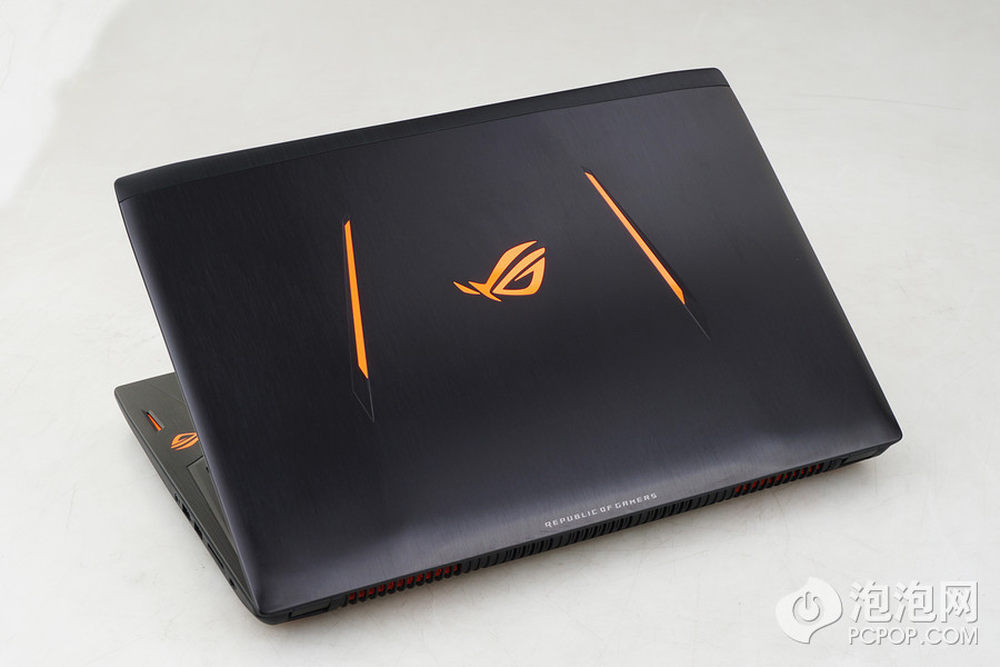

玩家国度S5的顶盖采用金属材质，表面辅以金属拉丝工艺。硬件方面，它搭载了i7-6700HQ处理器，16GB DDR4内存，256GB SSD+1TB HDD，8GB显存的GTX 1070移动版显卡。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
3/27

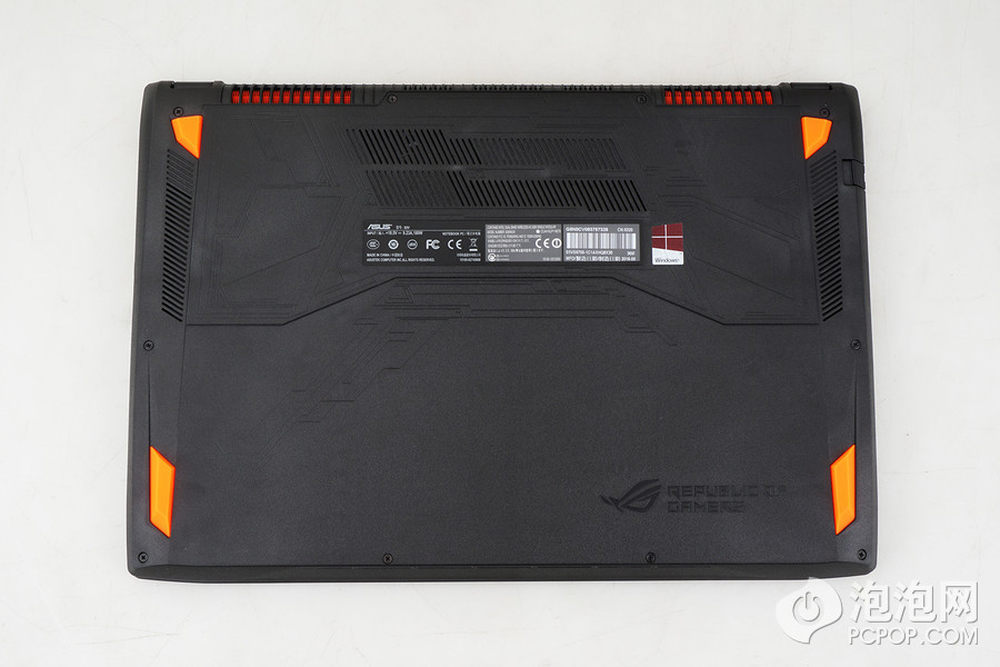

玩家国度S5的底壳设计很用心，四个塑胶脚垫也采用了橙色配色。虽然底壳看起来像是预留了升级窗口，不过实际上那只是装饰用的玛雅纹理。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
4/27

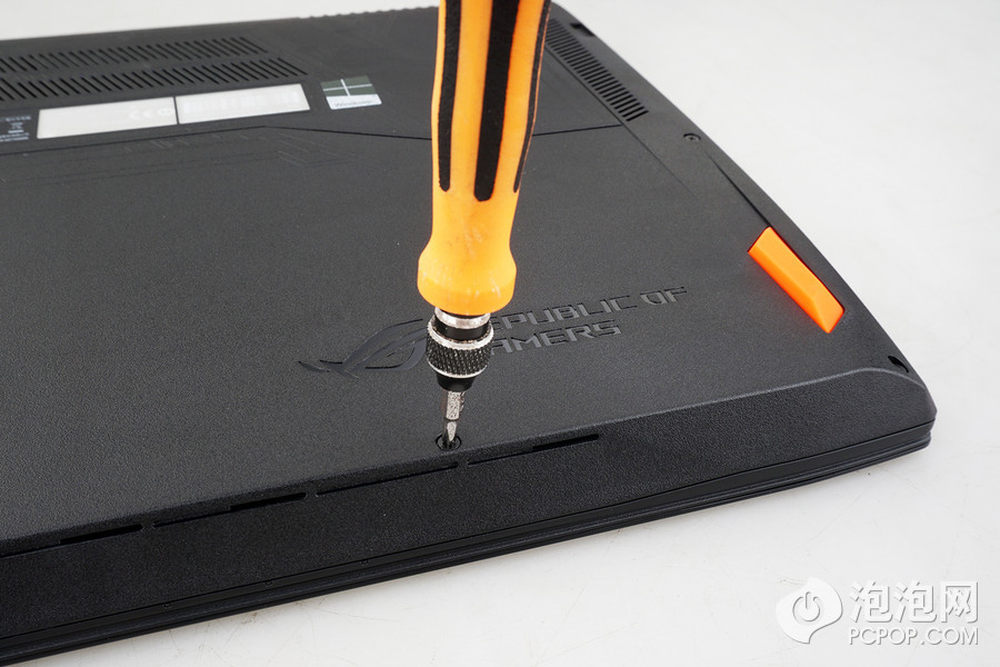

玩家国度S5的底壳有两种规格的螺丝，长短有很大差异，很好区分。整机所有的螺丝都采用标准的十字螺丝，非常容易拧开。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
5/27

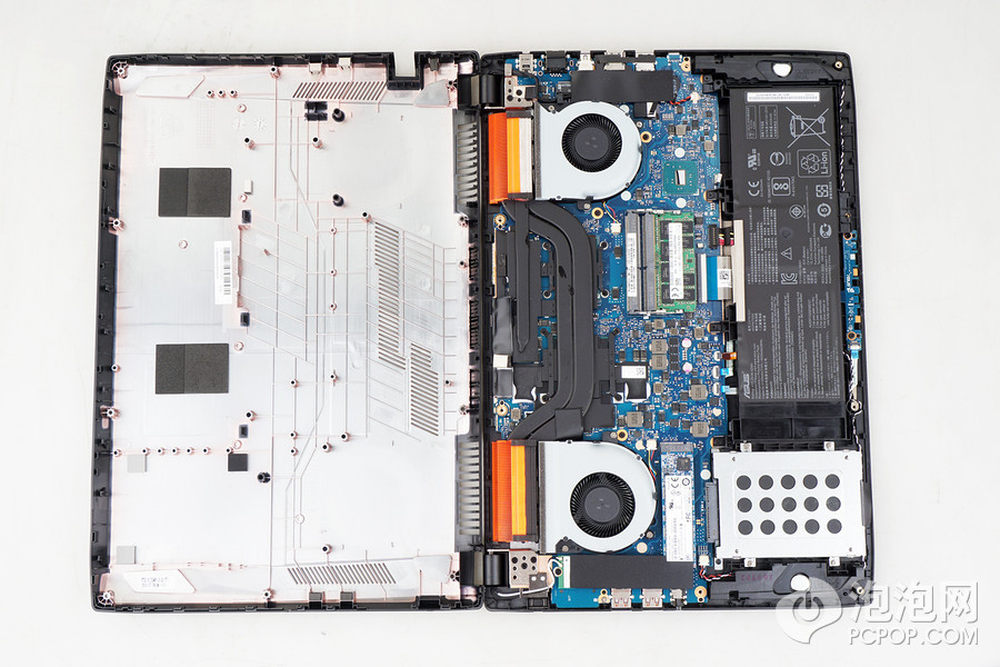

打开底壳，本次拆机正式开始。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
6/27

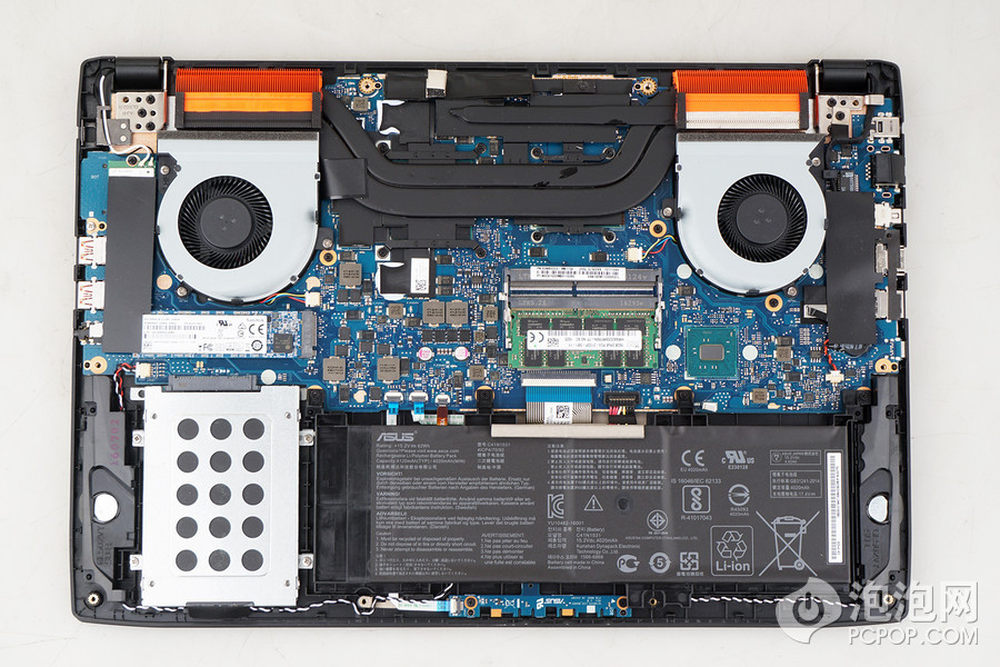

玩家国度S5拥有两个DDR4内存插槽，一个M.2接口SSD插槽以及一个2.5英寸SATA 3硬盘插槽。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
7/27
内置的容量为62Wh的锂电池。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
8/27

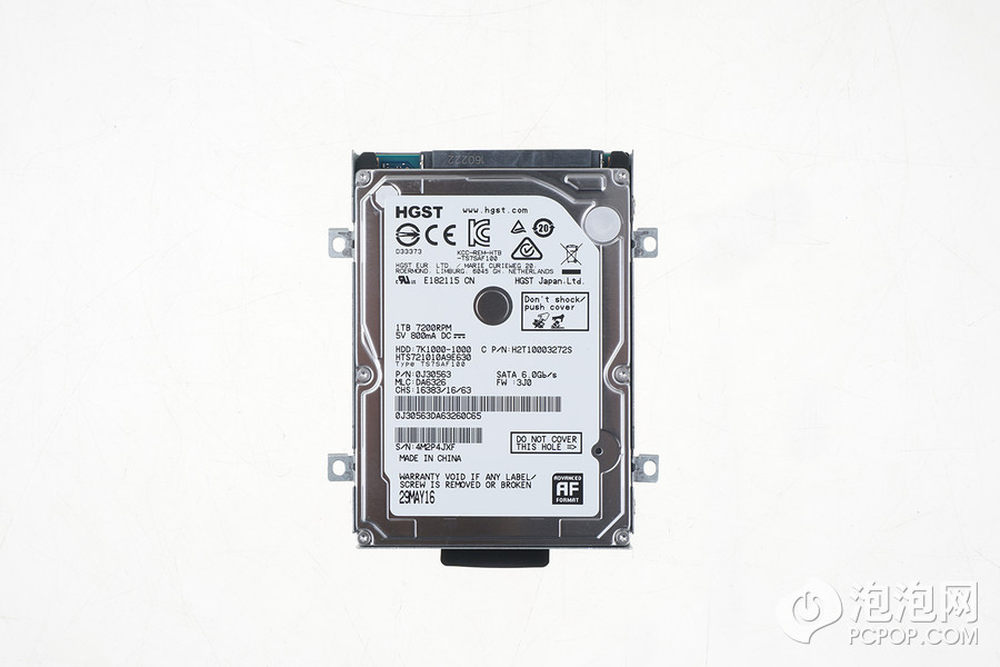

来自日立的2.5英寸1TB机械硬盘，SATA3接口。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
9/27
来自闪迪的256GB固态硬盘，虽然是M.2接口，不过这个是SATA 3通道的硬盘，用户可以自行升级至PCIe硬盘。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
10/27

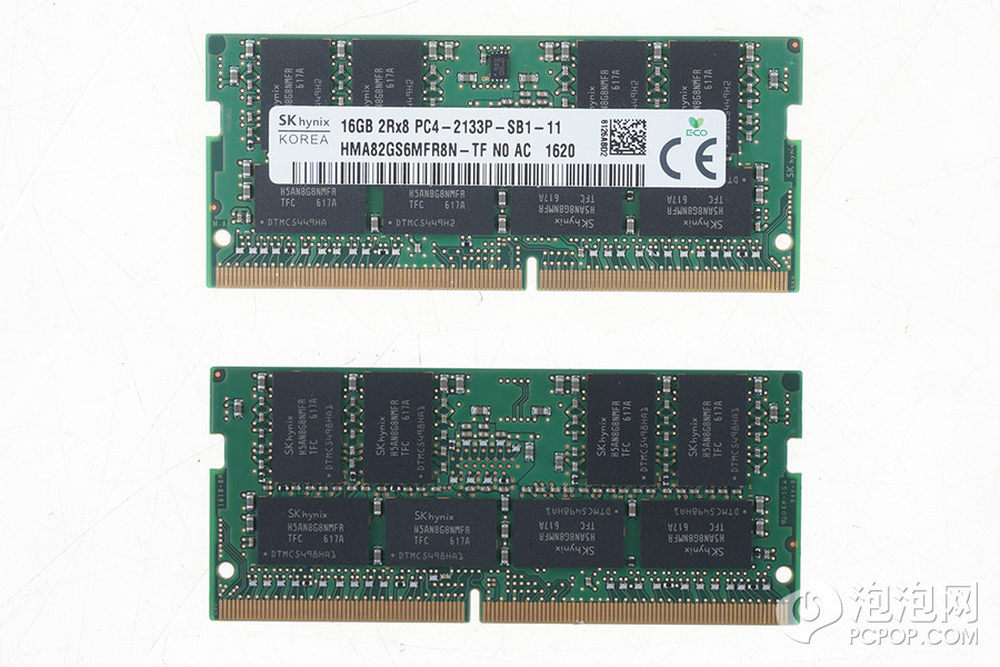

来自海力士的单条16GB DDR4内存，正反一共配有16个闪存颗粒，每个颗粒容量1GB。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
11/27

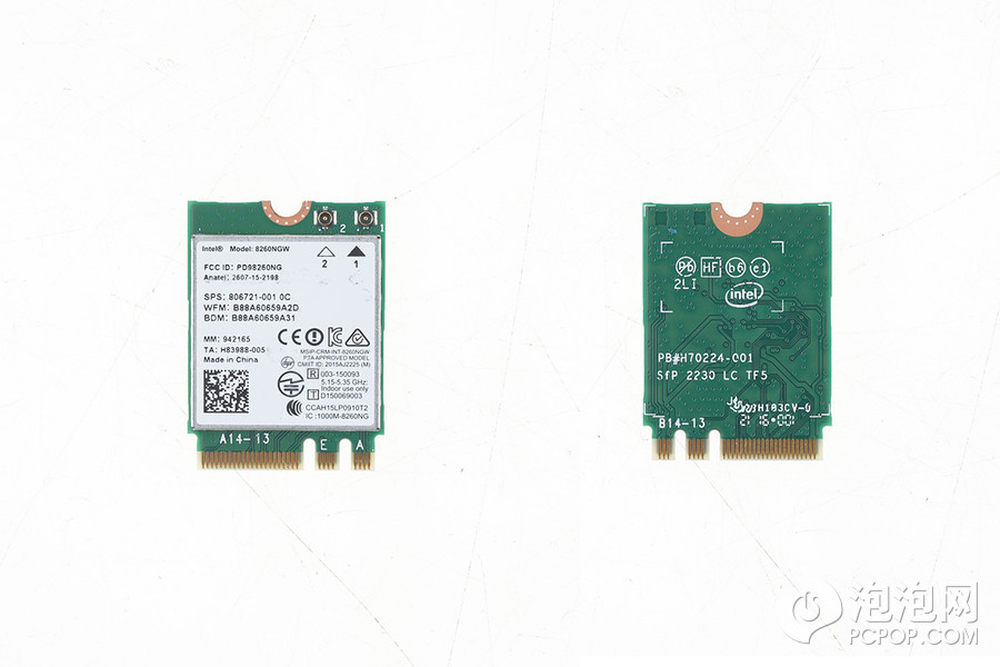

Intel提供的8260AC无线网卡，支持802.11ac协议，是市面上最好的无线网卡之一。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
12/27
拆掉那些容易拆的后，我们要对散热模组下手了。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
13/27

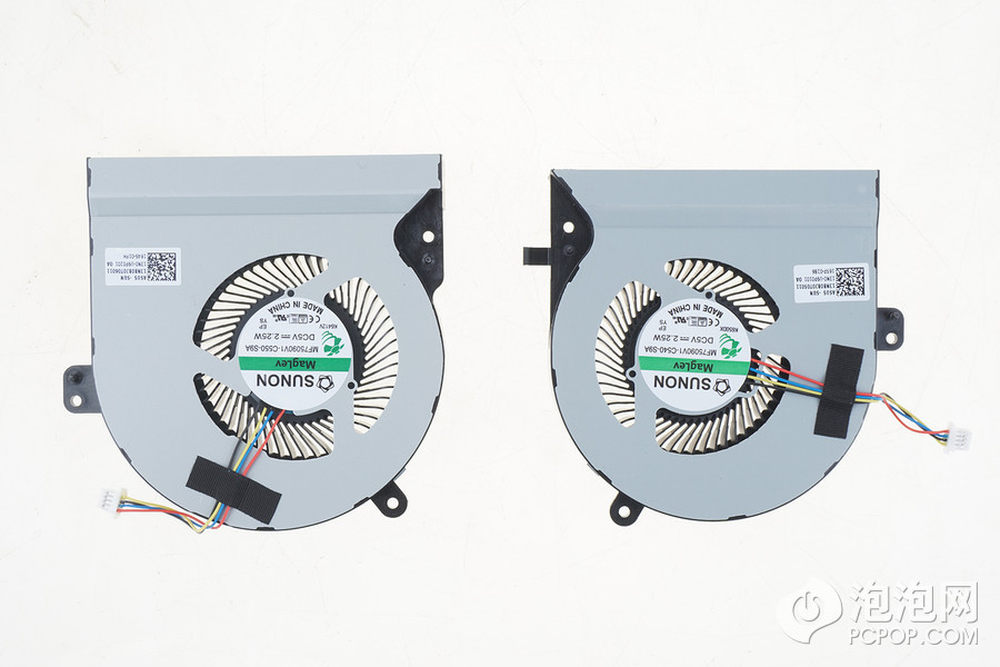

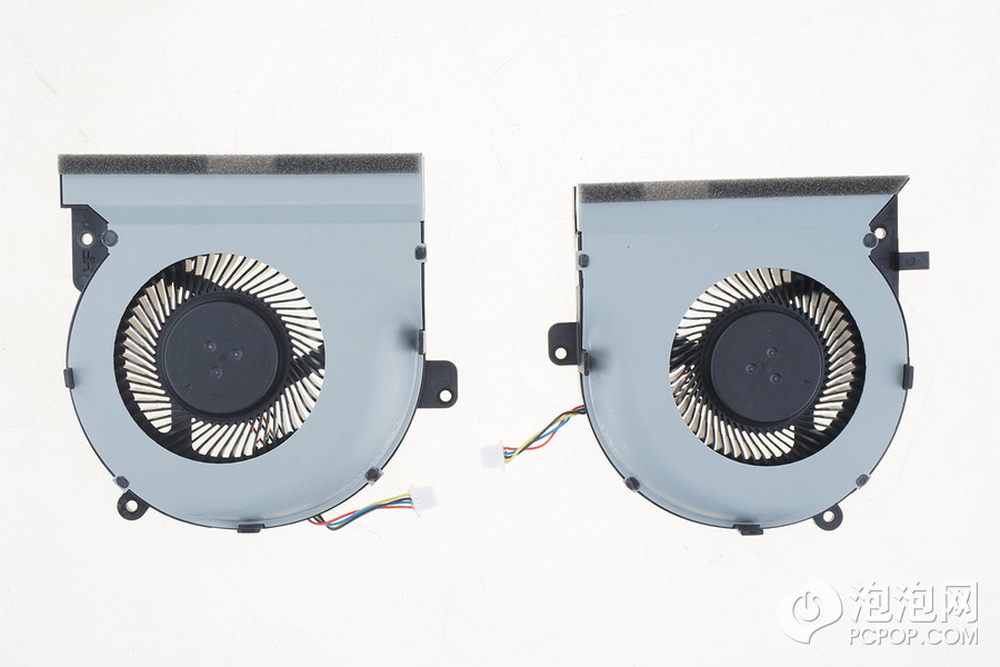

S5的散热模组采用分体设计，也就是说风扇没有和散热铜管粘合起来，拆卸非常方便。一大一小两个涡轮风扇分别位于左右两侧，其中大一点的靠近GPU，另一个靠近CPU。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
14/27
S5的散热模组采用分体设计，也就是说风扇没有和散热铜管粘合起来，拆卸非常方便。一大一小两个涡轮风扇分别位于左右两侧，其中大一点的靠近GPU，另一个靠近CPU。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
15/27

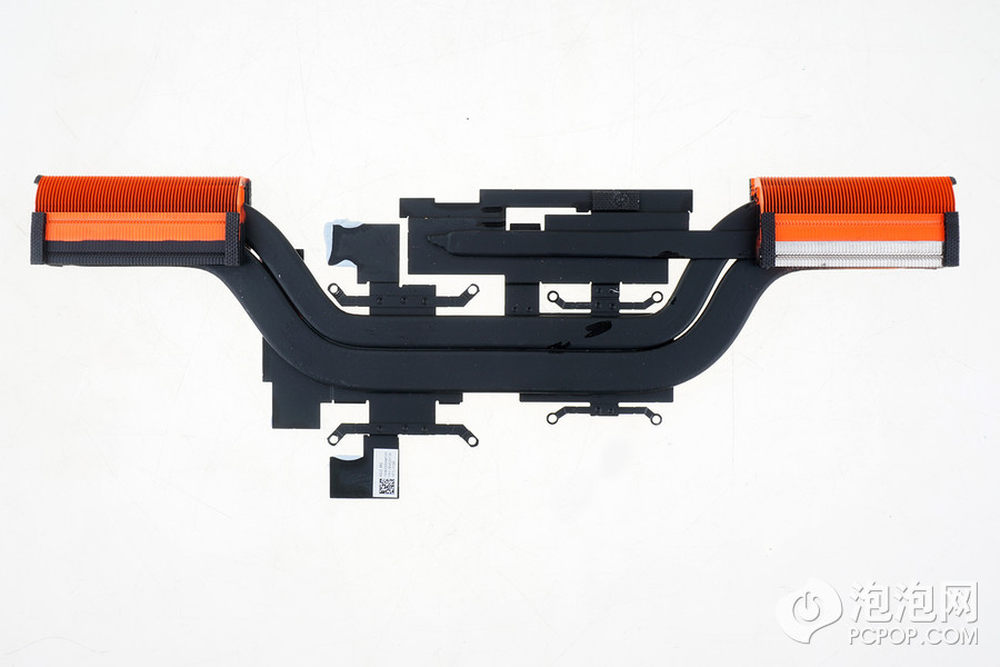

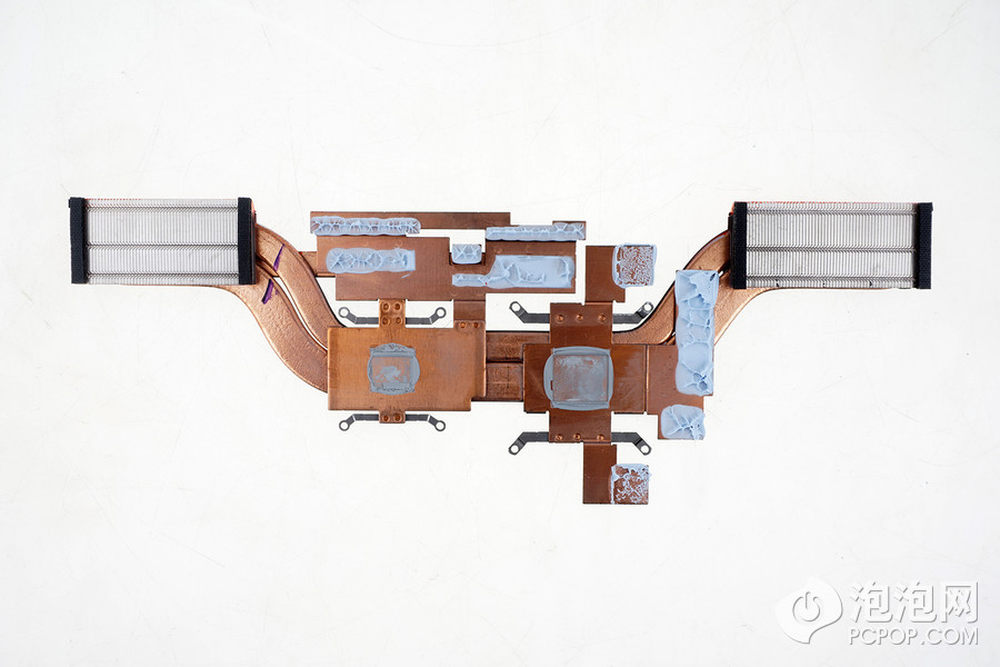

玩家国度S5一共有三根散热铜管，除了常规的芯片散热外，华硕还对供电相位做了更高强度的散热处理，散热铜管同时覆盖住了CPU和GPU的供电相位。当然散热鳞片上的橙色喷漆也是一大设计亮点，能够与整机的设计完美地结合起来。
-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
16/27

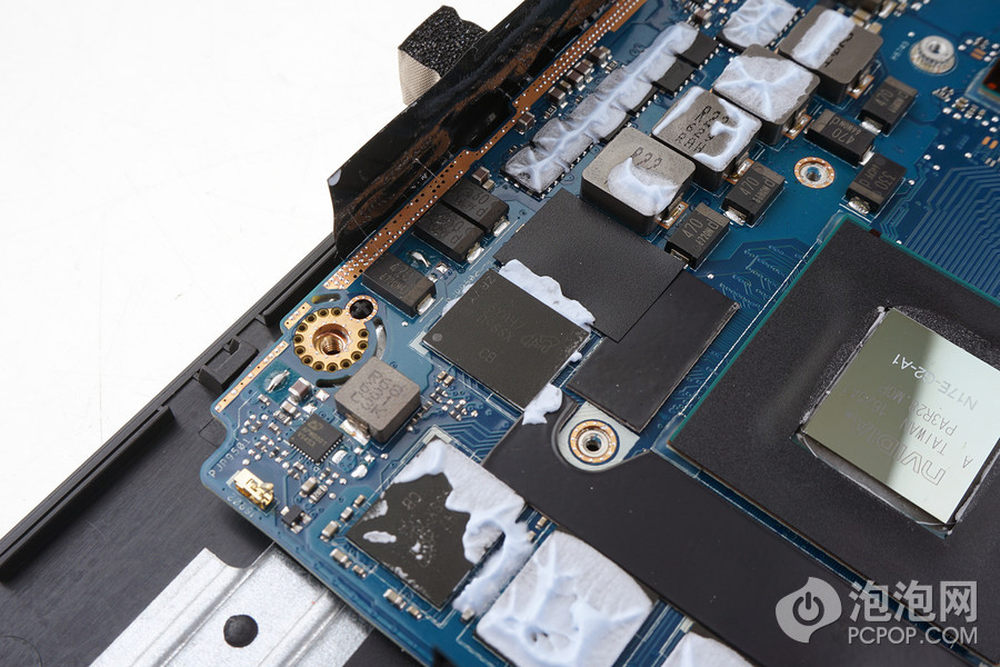

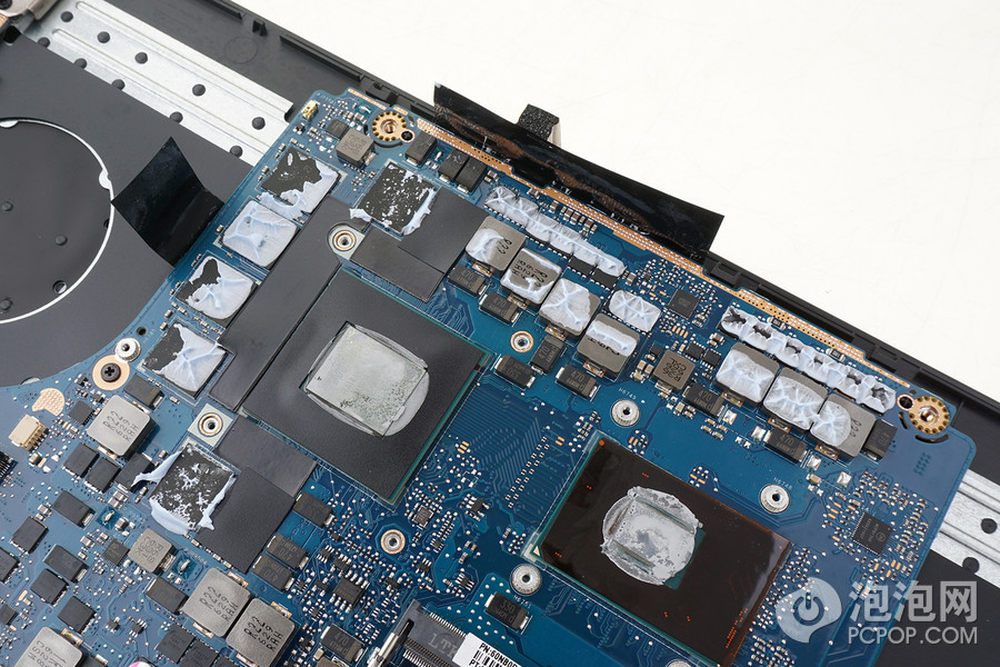

除了硅脂外，华硕还在供电相位和显存颗粒上涂抹了大量的散热硅胶。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
17/27
除了硅脂外，华硕还在供电相位和显存颗粒上涂抹了大量的散热硅胶。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
18/27

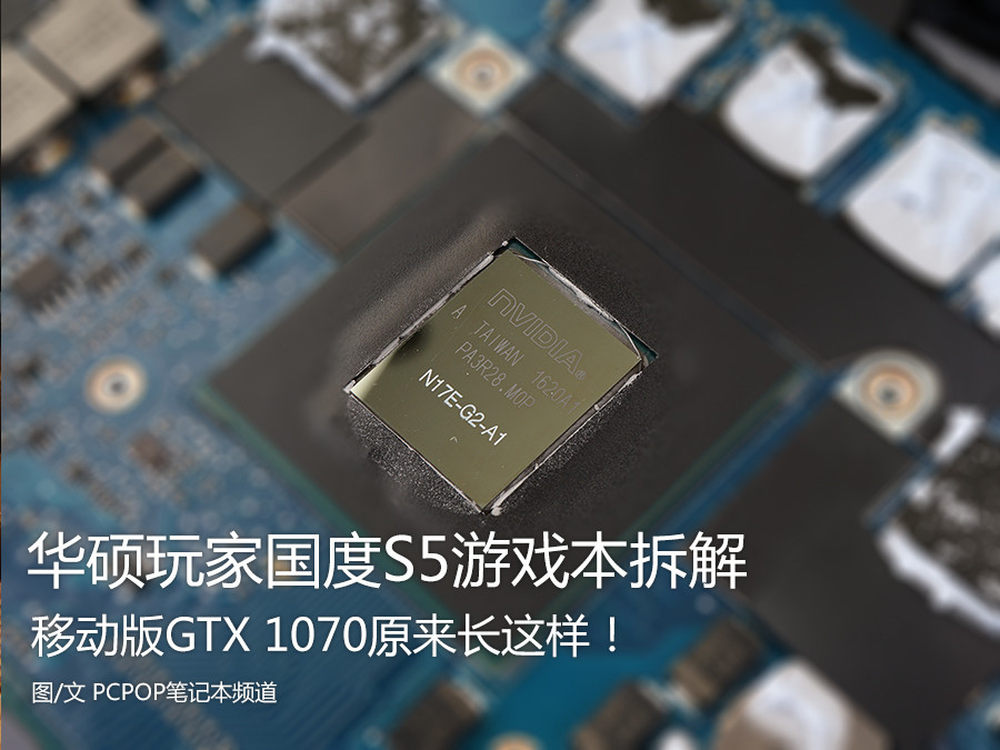

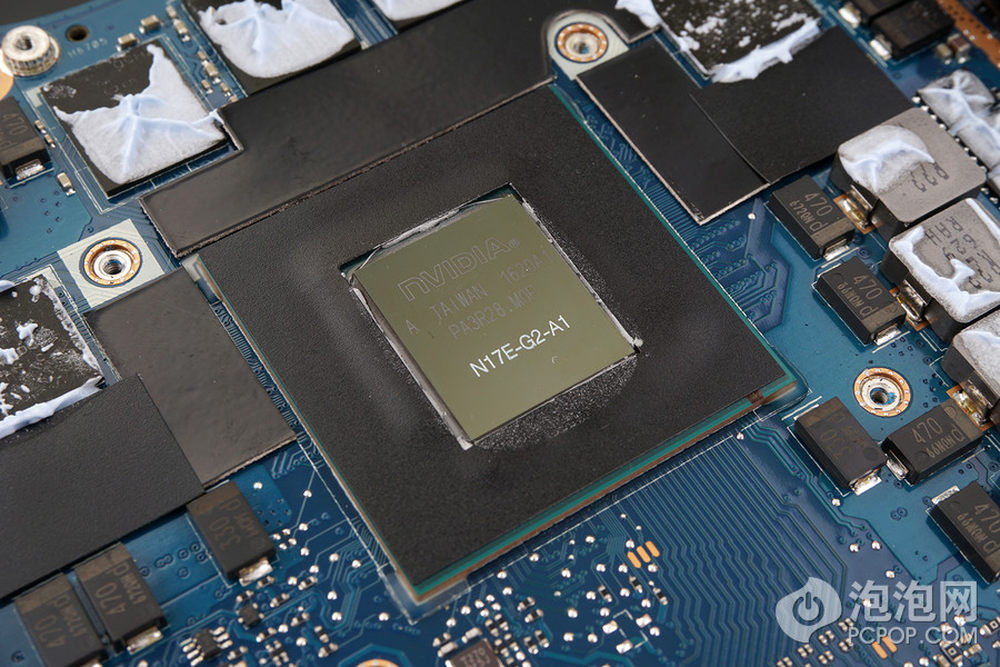

NVIDIA GeForce GTX 1070移动版的真身，没有GTX 1070或者GP104的字样，只是写着N17E-G2-A1。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
19/27
由镁光提供的显存颗粒。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
20/27

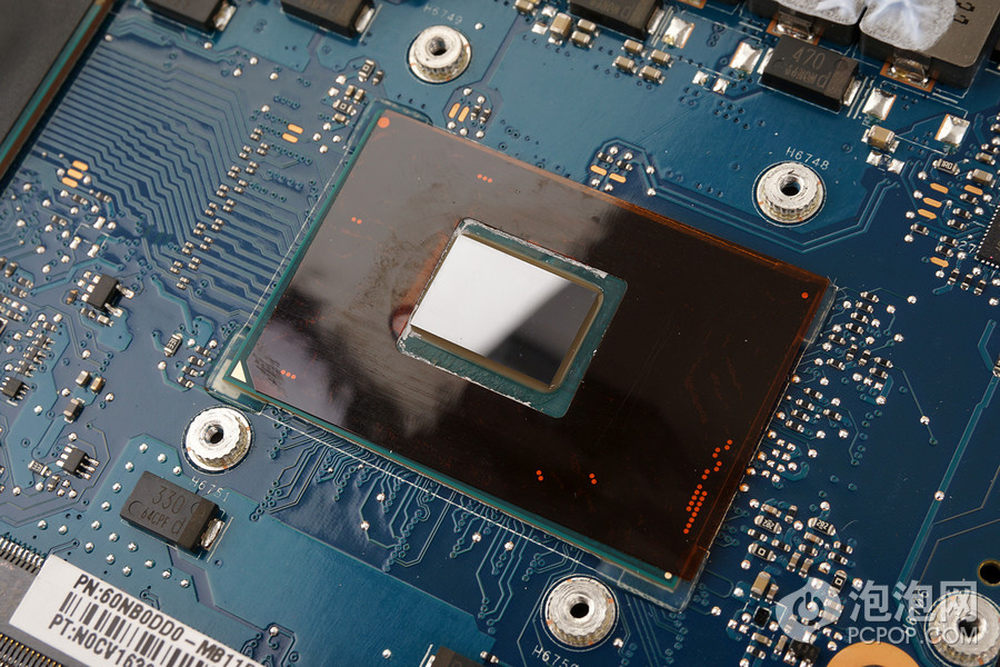

Inte Core i7-6700HQ真身，芯片表面没有印任何字体。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
21/27
玩家国度S5的主板被压在转轴的铰链下方，需要拧开螺丝才可以拆下来，这样的设计不太多见。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
22/27

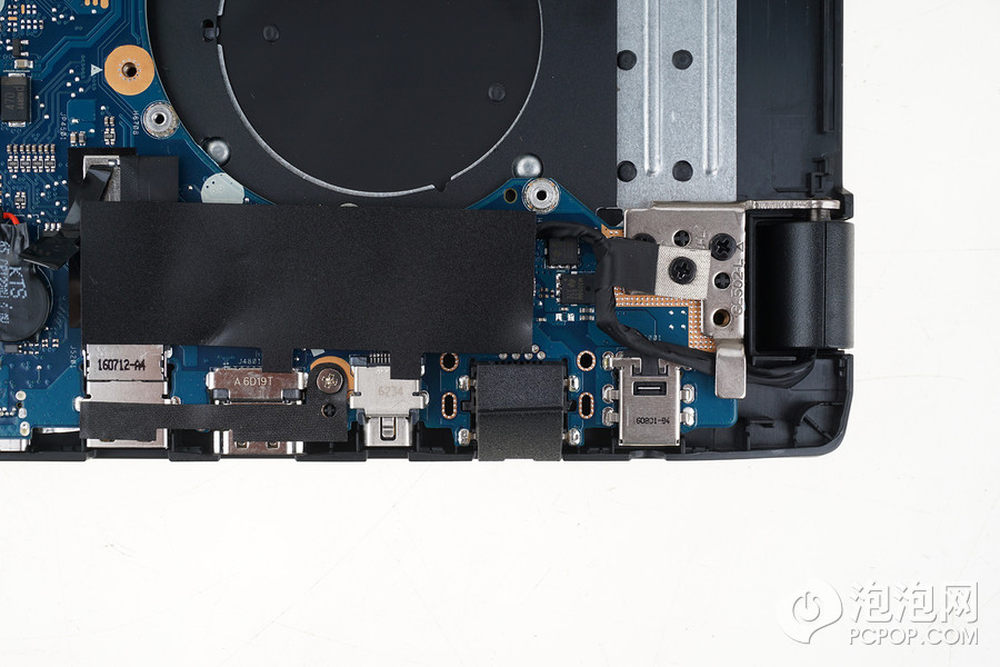

玩家国度S5的内部飞线不多，最长的一根屏幕排线被遮住了。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
23/27

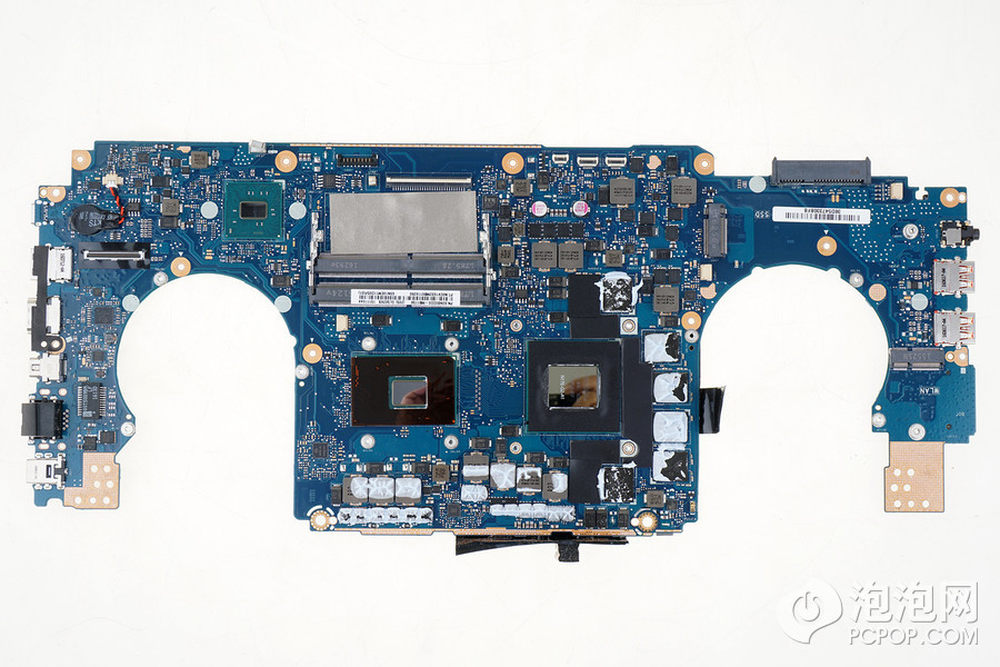

华硕玩家国度S5的主板正面全景。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
24/27

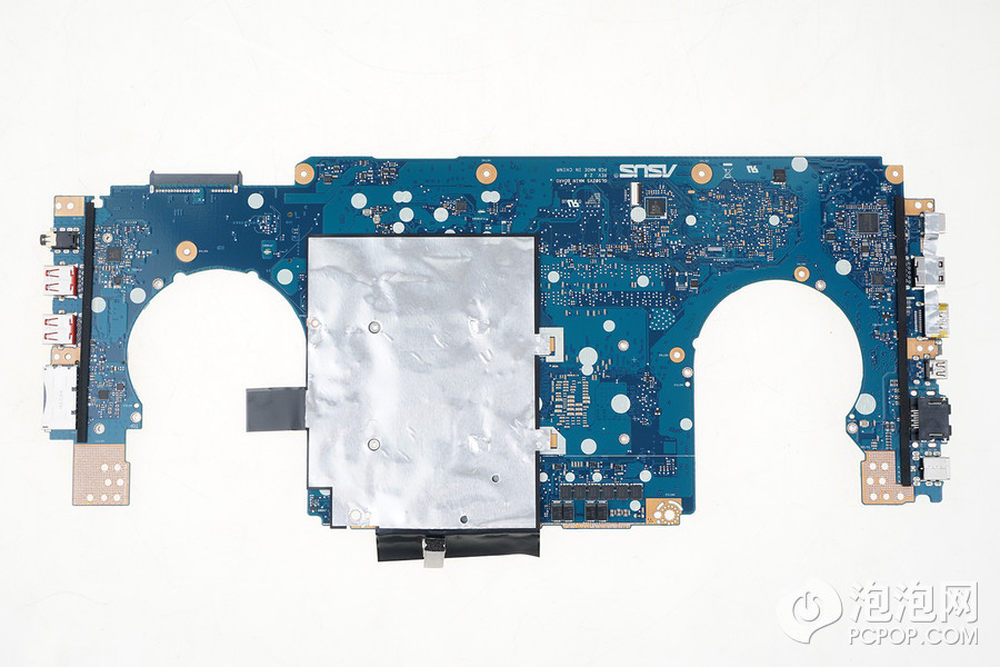

主板反面的CPU、GPU部分被锡纸覆盖。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
25/27

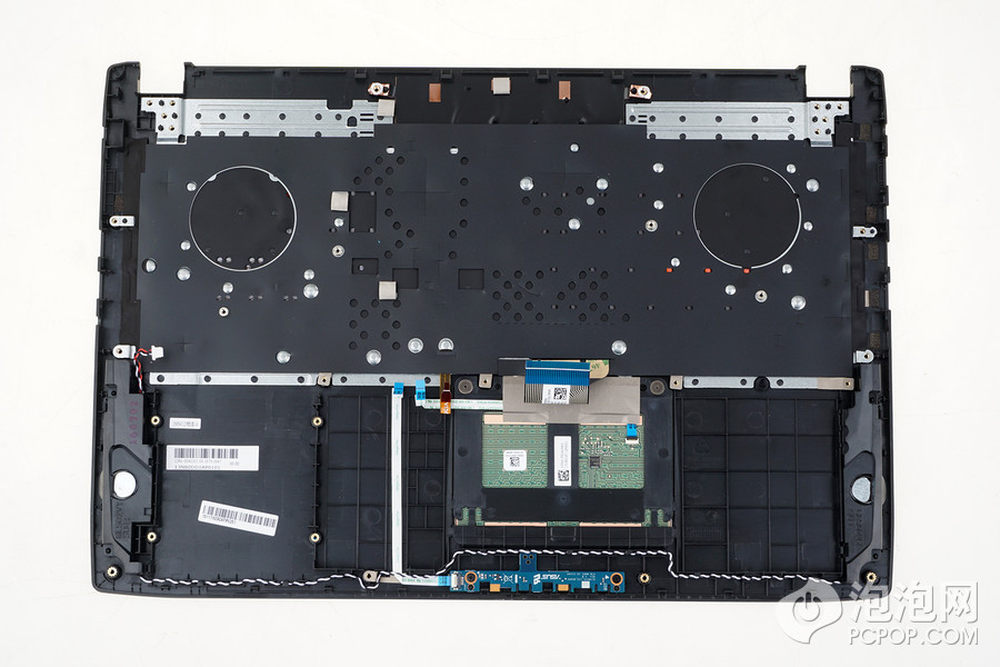

玩家国度S5的键盘采用背装式设计，主板下方几乎没有可见的螺丝，拆卸后不容易修复，所以今天我们就不尝试了。如果你的键盘有问题了，建议直接找官方售后，千万不要自己动手。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
26/27

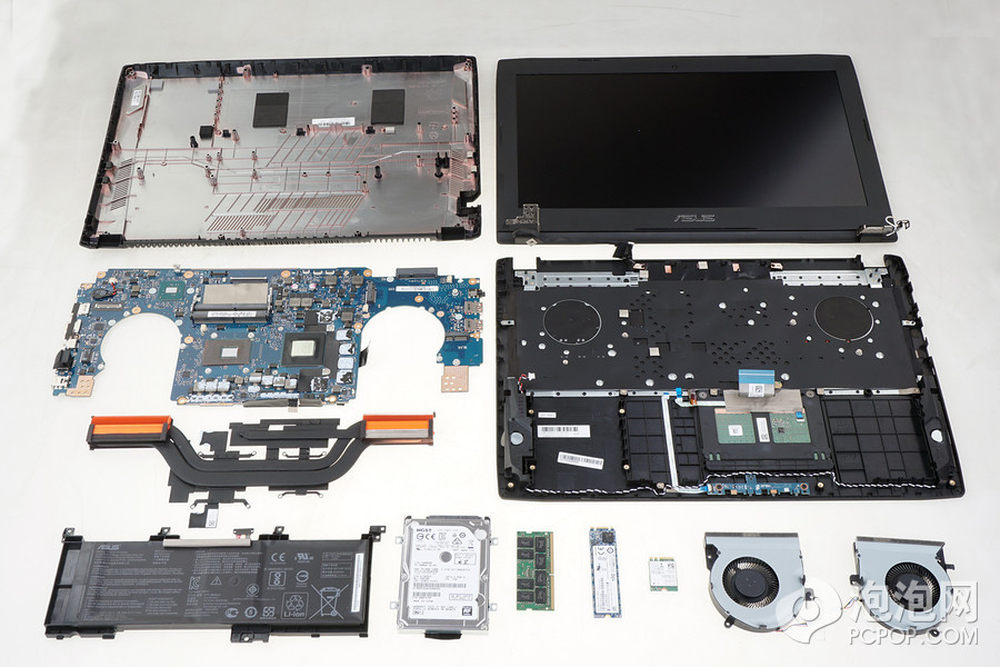

拆解全家福。玩家国度S5的内部设计很紧凑，可以说没有浪费任何空间。相比970M版，搭载GTX 1070的S5机身更厚一些，其中的原因有很多，最主要的一点是华硕改进了散热模组的设计，比如换了更强的风扇、使用了更厚的散热铜管。
如果沿用之前的散热设计，新的S5肯定压不住TDP高达150W的GTX 1070显卡。在改进散热模组的同时，华硕还对内部组件进行了微调，比如增加了一个DDR4内存插槽，将M.2硬盘位从右侧移动到左侧。
-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
27/27
在15.6英寸的游戏本中，恐怕没有比玩家国度S5更强大的产品，如果你对15英寸游戏本有好感，需要强大的游戏性能，S5会是一个不错的选择，16999元的售价物有所值。-------------------------------------------------------------------------------------------------------------- 京东商城：华硕玩家国度S5VS 参考价格：￥16999
