领略手机内部设计之美 iPhone 7拆解图赏
1/34
iPhone 7/7 Plus在国内刚刚首销不久，相信很多想要购买新iPhone的粉丝也已经拿到了真机。国外的著名网站iFixit先后放出了iPhone 7和iPhone 7 Plus的拆解图，如果你想对手中的iPhone 7/7 Plus多一份了解，不妨看一下两部手机的真机拆解图片，领略一下iPhone 7/7 Plus的内部设计之美。
2/34
iPhone 7采用了A10处理器，4.7英寸1334*750分辨率的IPS显示屏，1200万像素F1.8光圈支持光学防抖的后置摄像头和700万像素前置摄像头。
3/34

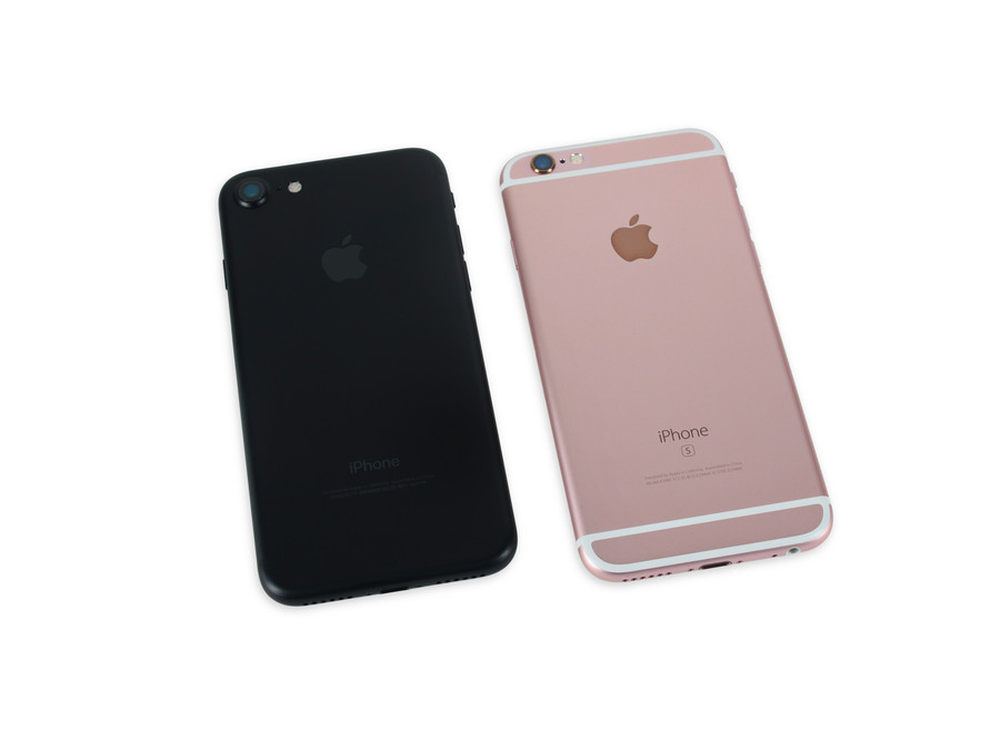

iPhone 7&iPhone 6s背部对比
4/34
首先拧下iPhone 7 数据接口两边的螺丝
5/34
然后用iSclack吸盘吸开
6/34
将屏幕部分和总成分离。
7/34

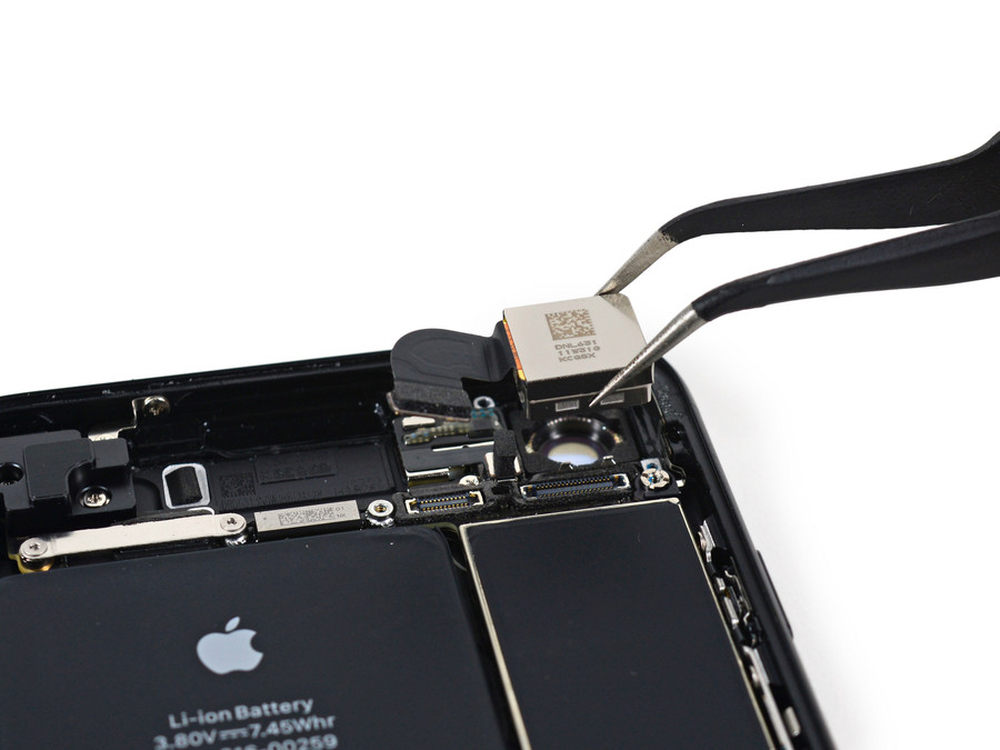

将摄像头分离
8/34

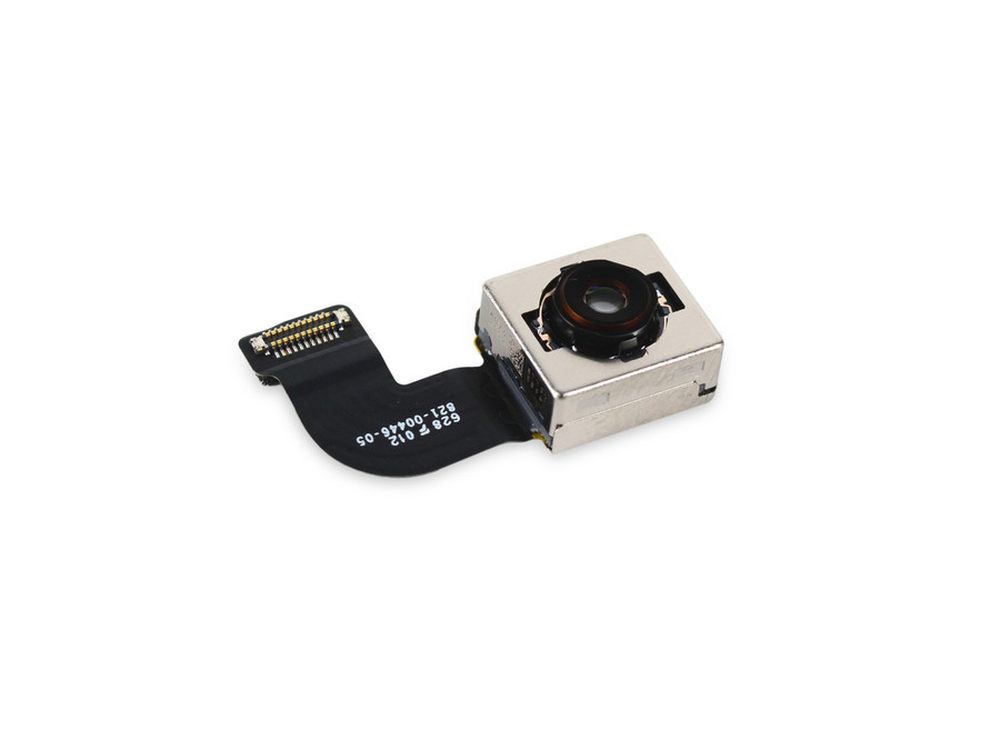

iPhone 7使用的是单摄像头
9/34
iPhone 7的送话器
10/34

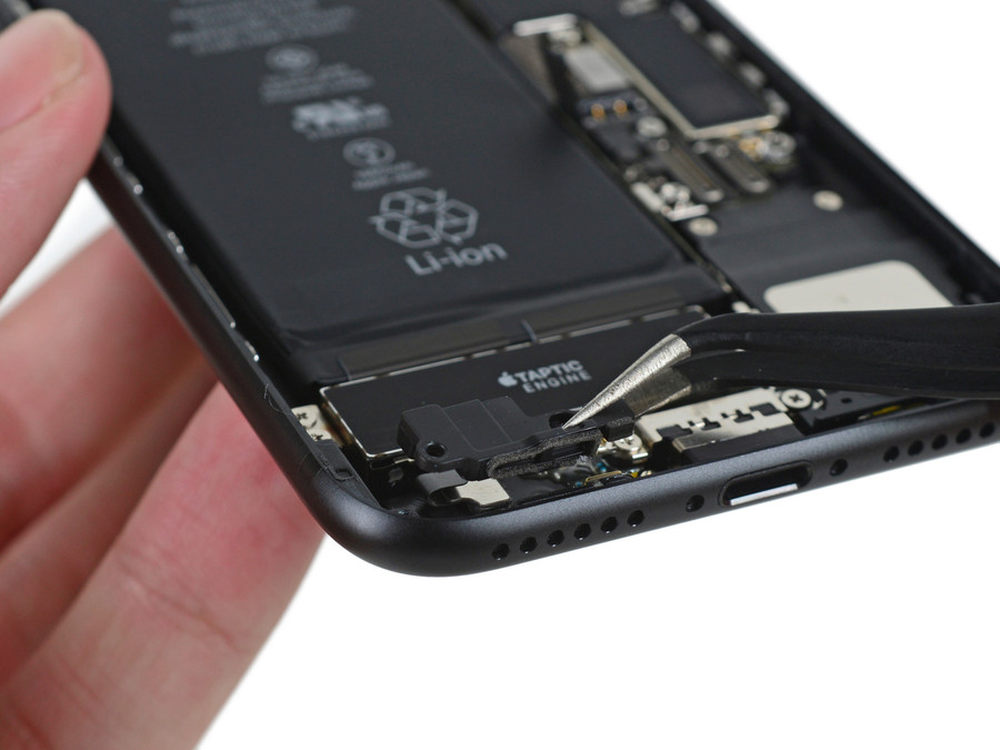

iPhone 7/7 Plus采用了无需按下的指纹识别设计，其真实度颇高的指纹反馈就得益于这颗Taptic Engine马达
11/34

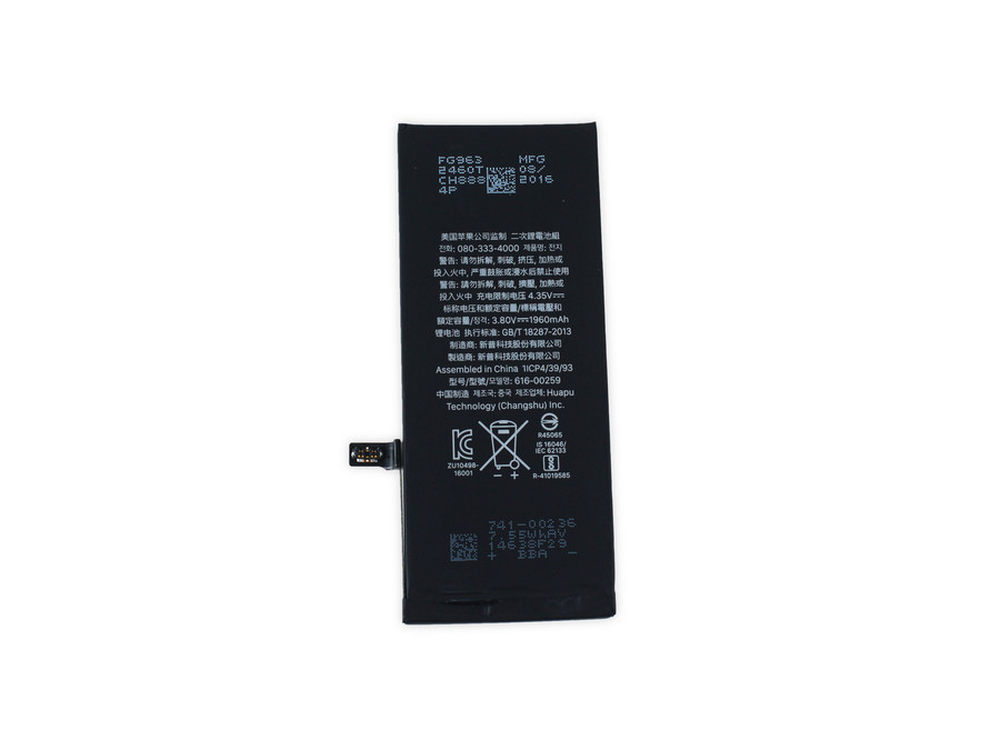

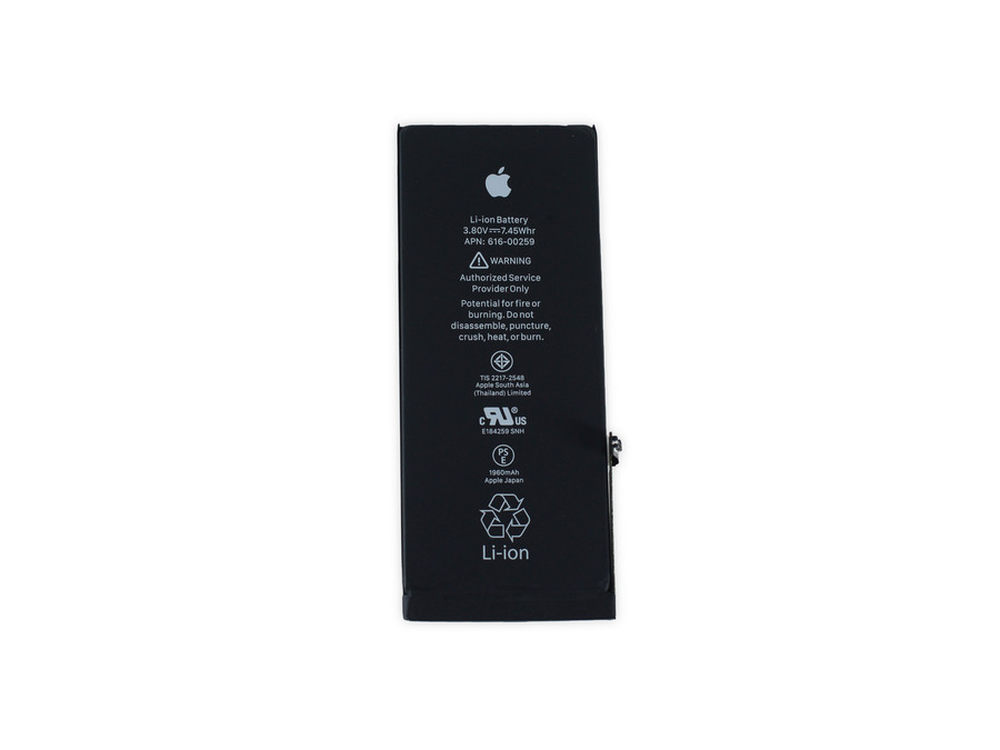

iPhone 7的电池额定电压3.8V，容量1960mAh
12/34
苹果公司声称这款升级电池提供长达14小时的3G通话时间，14小时的Wi-Fi互联网浏览，同时理论待机10天。
13/34

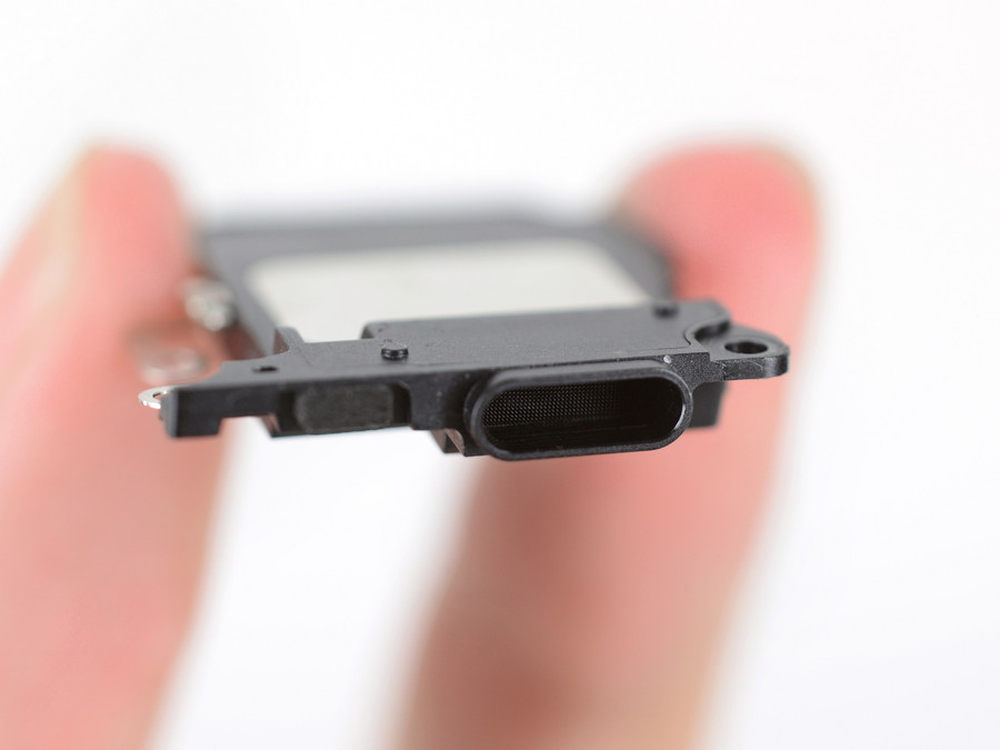

iPhone 7的下扬声器
14/34

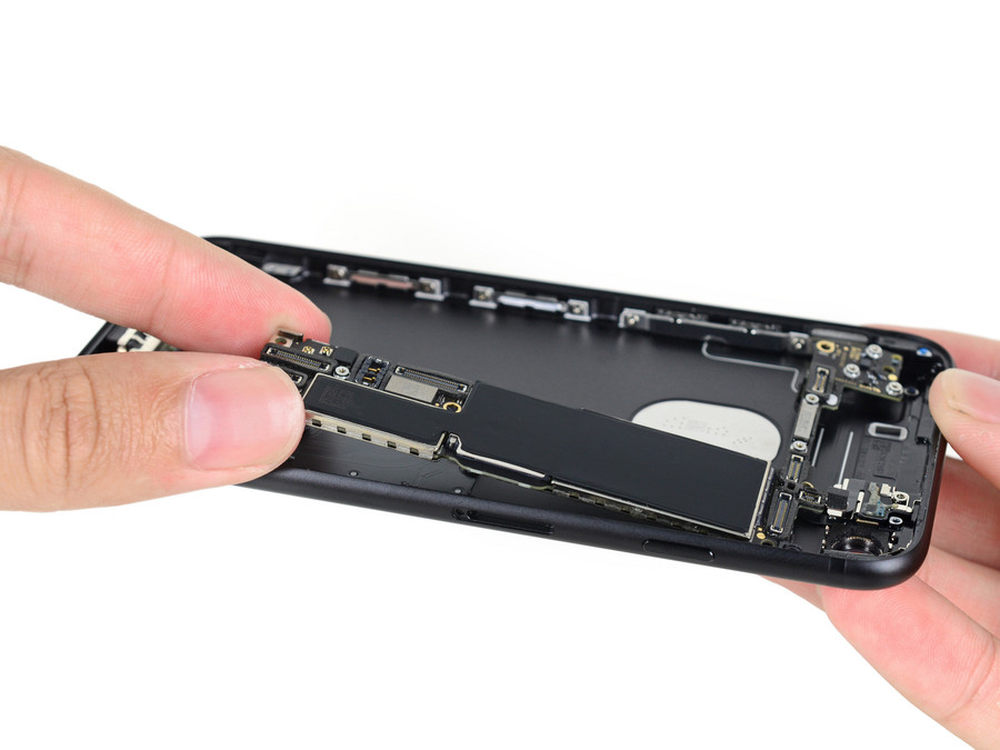

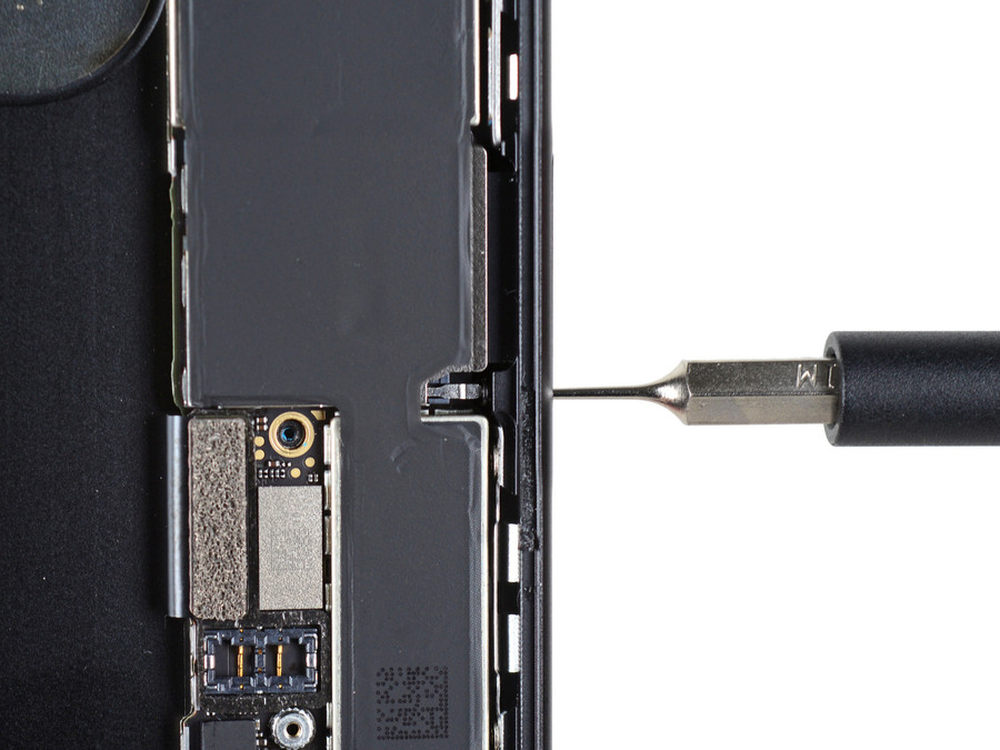

接下来开始取下主板，首先用卡针先将插入机身的部分按下。
15/34
然后就可以轻松取下了。
16/34

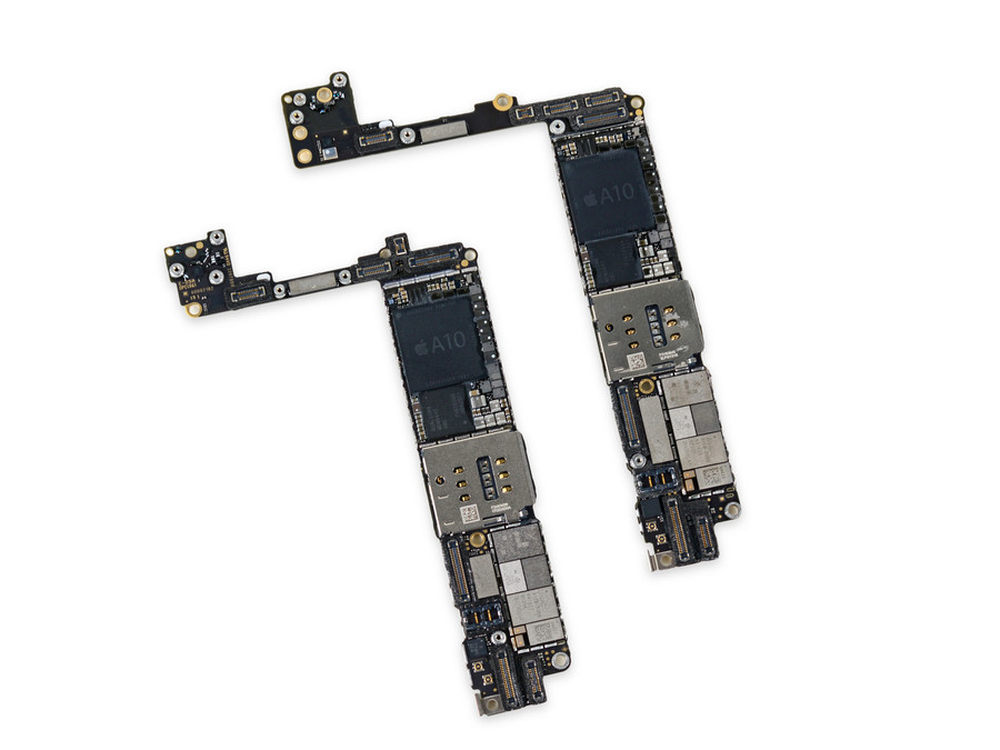

iPhone 7/7 Plus主板特写，二者相似度惊人的高
17/34

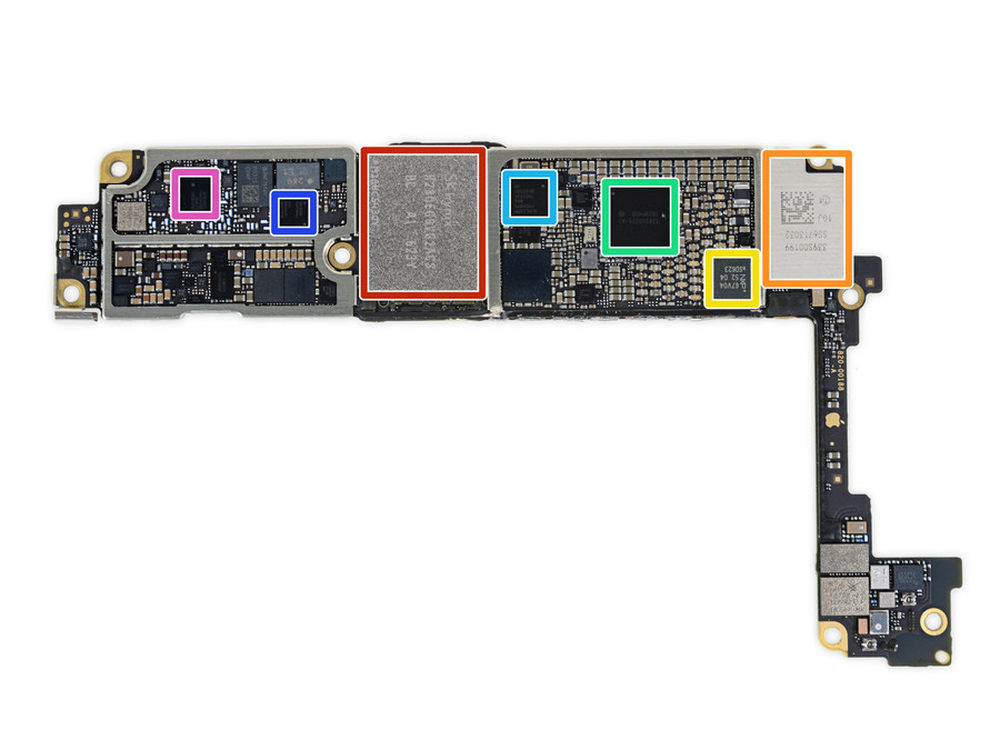

红色框内是iPhone 7的A10CPU和三星2GB LPDDR4 RAM，紧邻它的是高通MDM9645M调制解调器。
18/34
背面红色框中是海力士32GB内存
19/34
拆卸尾插部分需要注意这里有一些螺丝
20/34

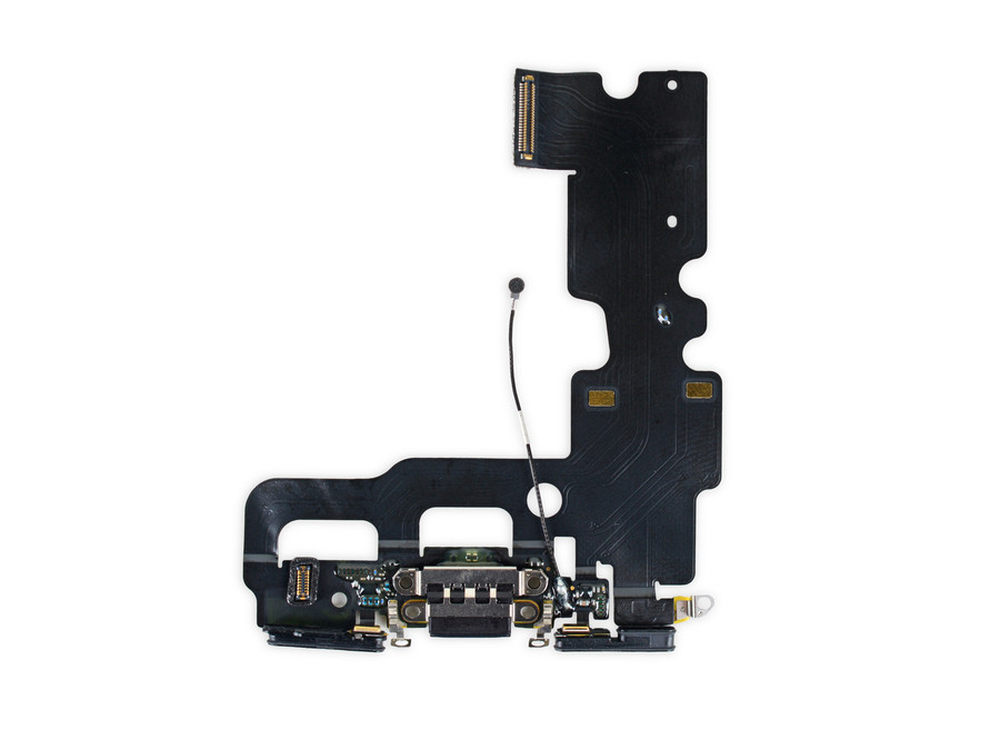

尾插部分
21/34
取消3.5mm耳机接口需要使Lightning接口更耐磨，强度更高
22/34

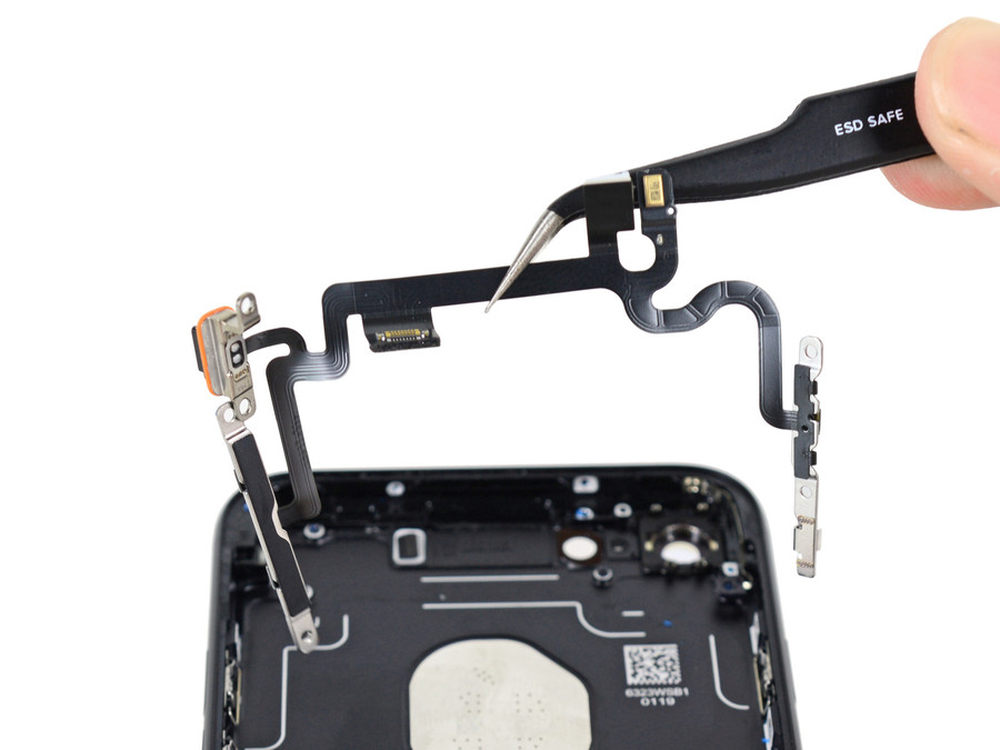

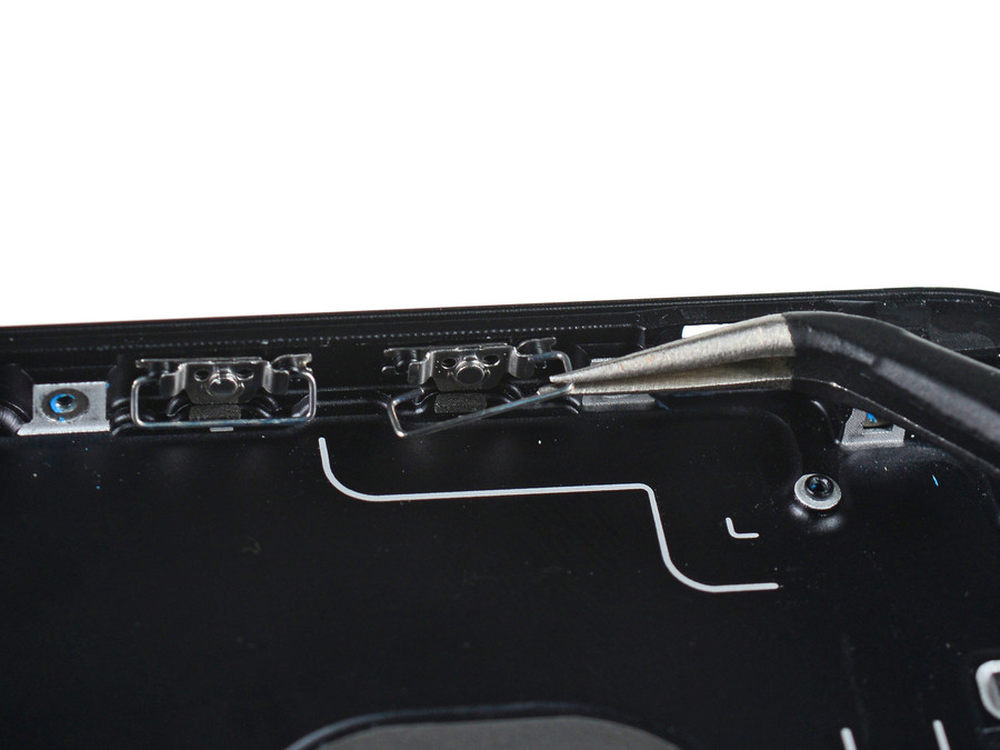

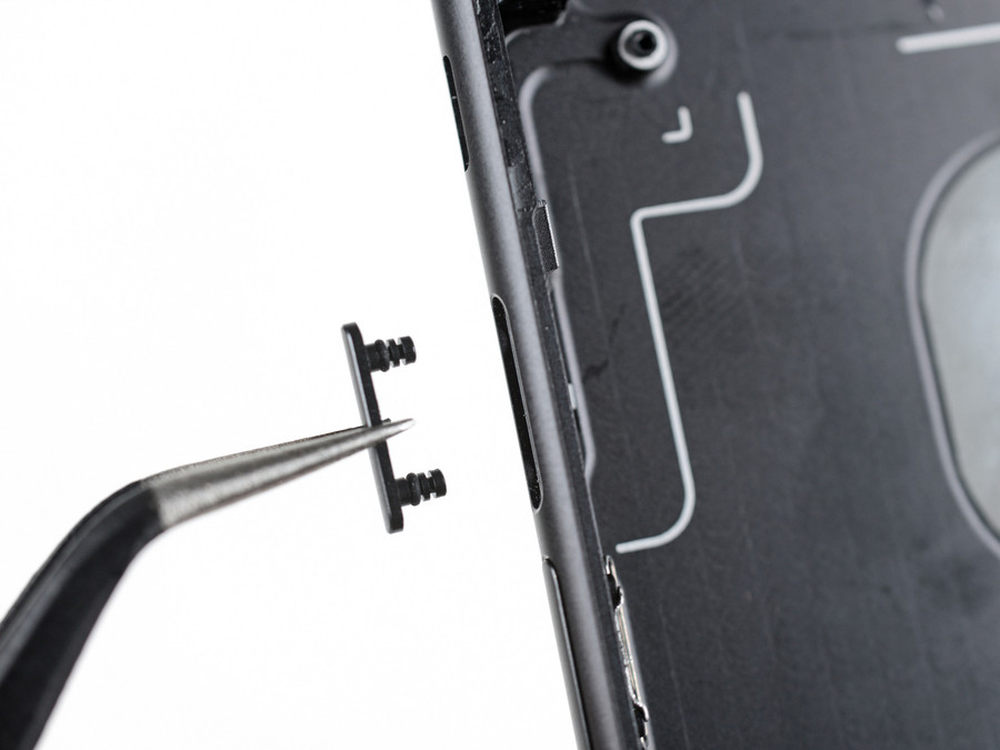

音量按键
23/34

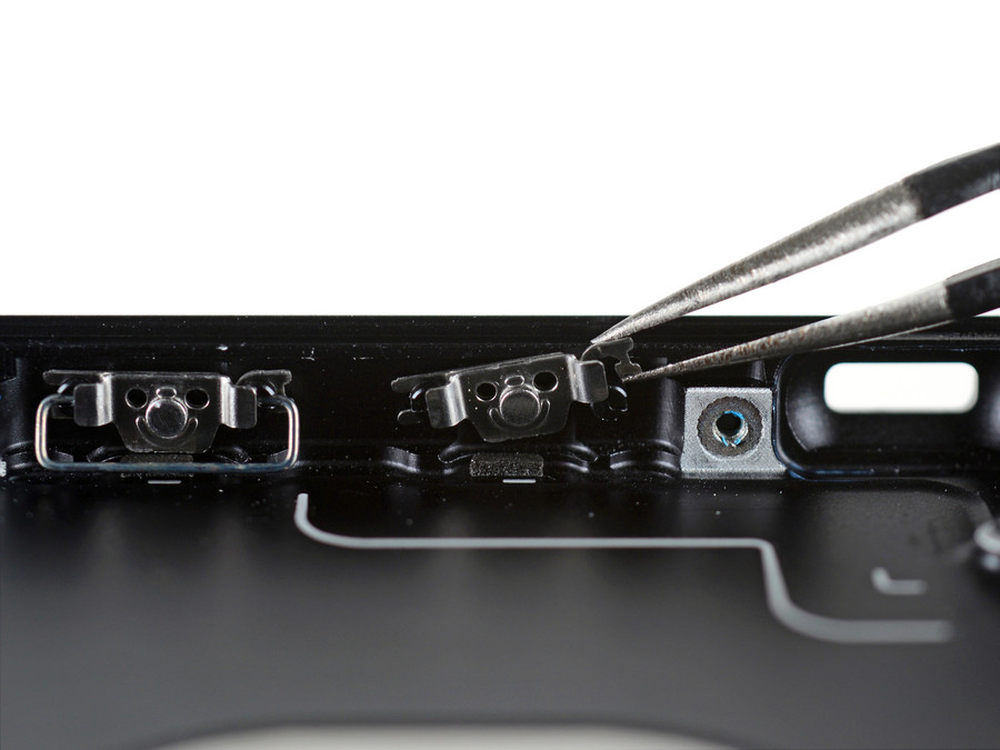

可以看出iPhone 7的音量按键部分同样有防水设计
24/34

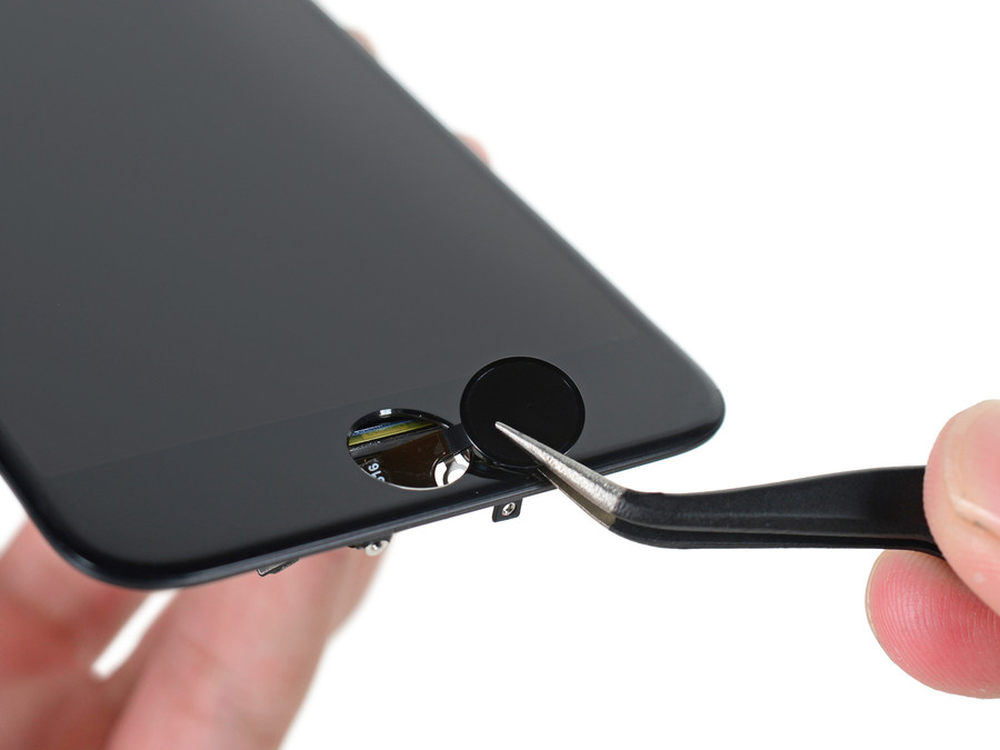

iPhone 7的触摸指纹识别模块
25/34
iPhone 7的触摸指纹识别模块
26/34

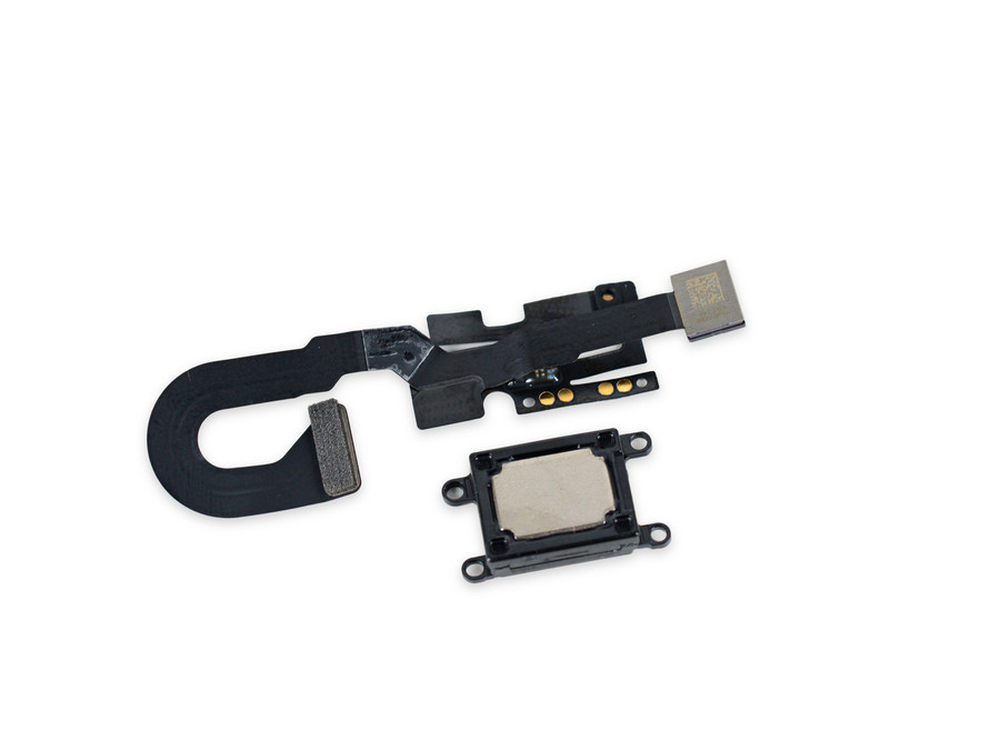

iPhone 7前置摄像头和上扬声器模块
27/34

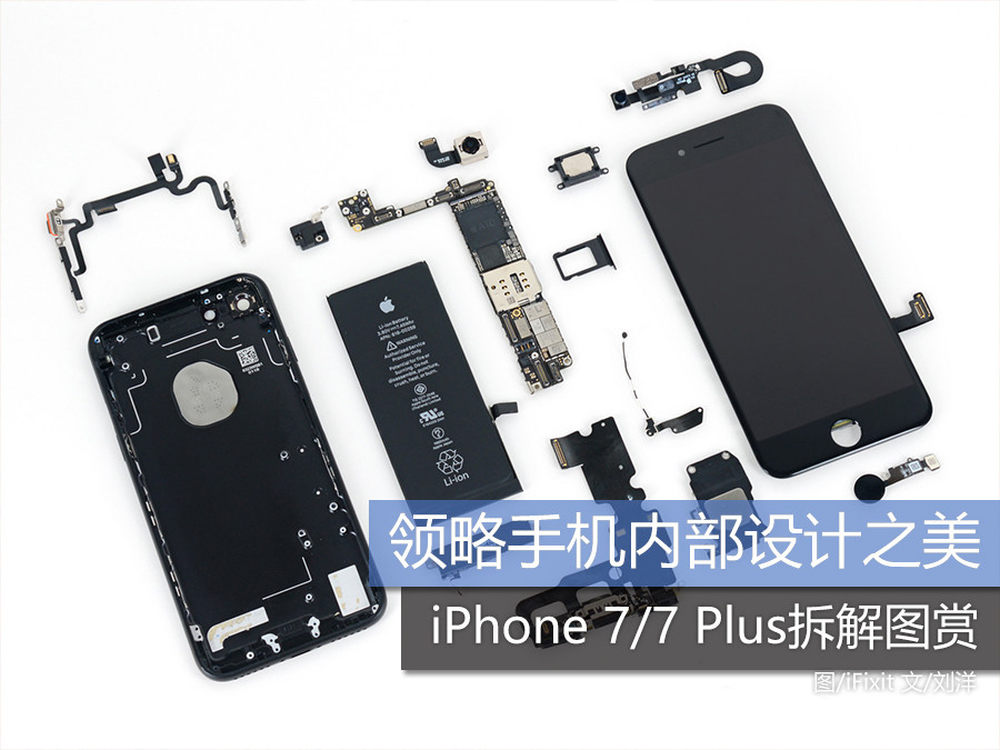

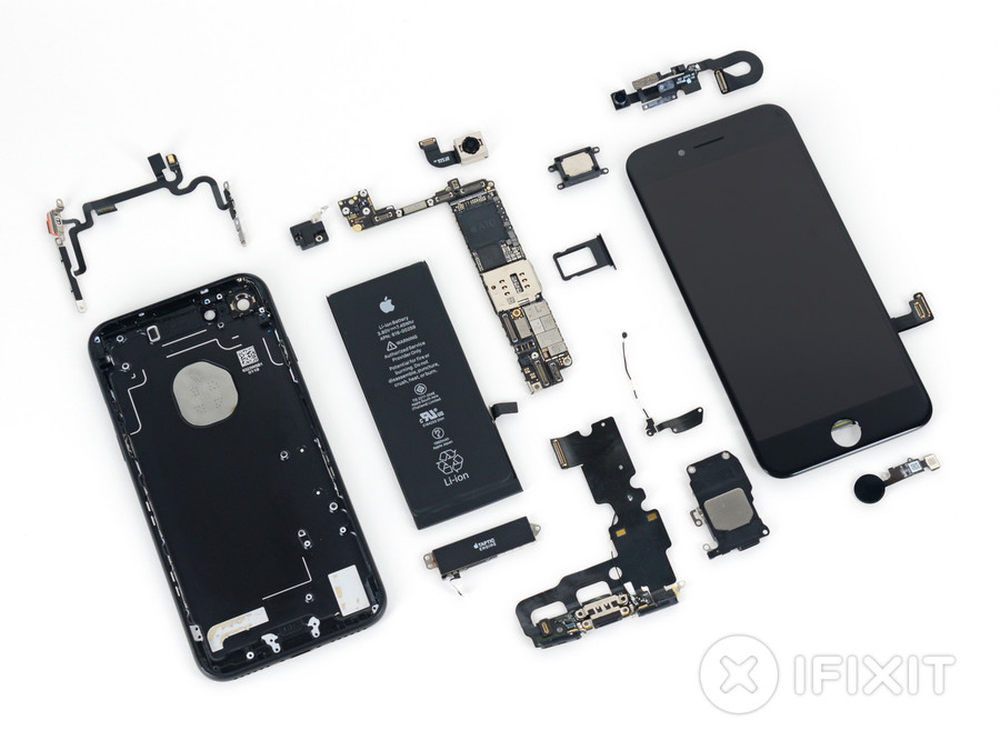

拆解完成！
28/34
在这之前，iFixit还放出了iPhone 7 Plus的拆解，那么两款手机的内部构造又有什么不同呢？
29/34

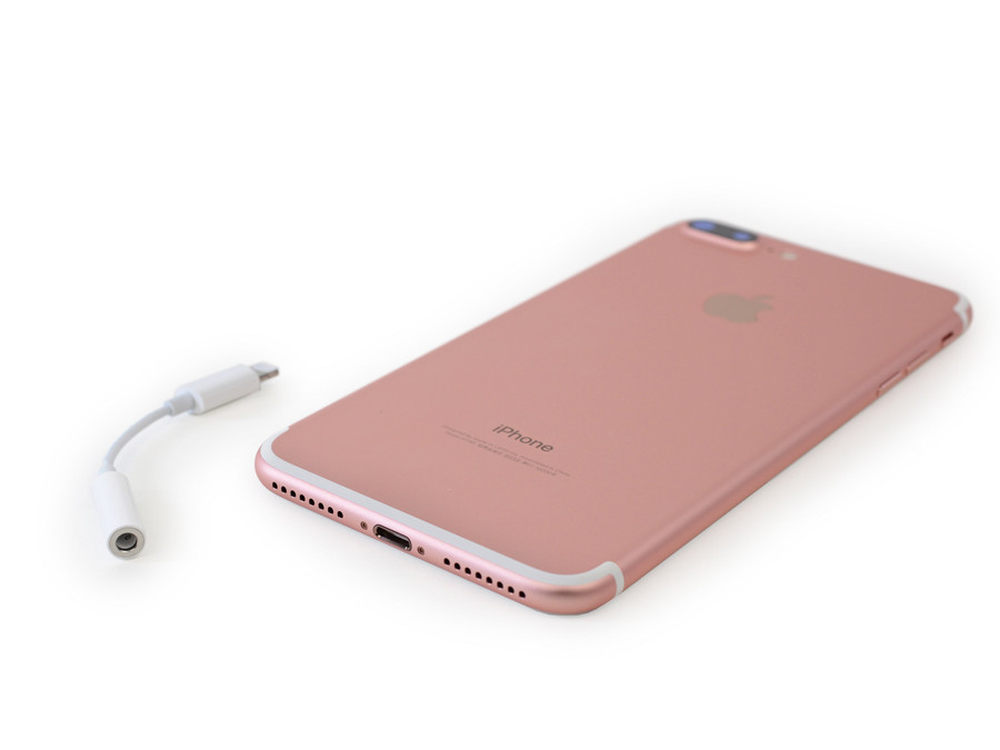

拆解的iPhone 7 Plus是玫瑰金版
30/34

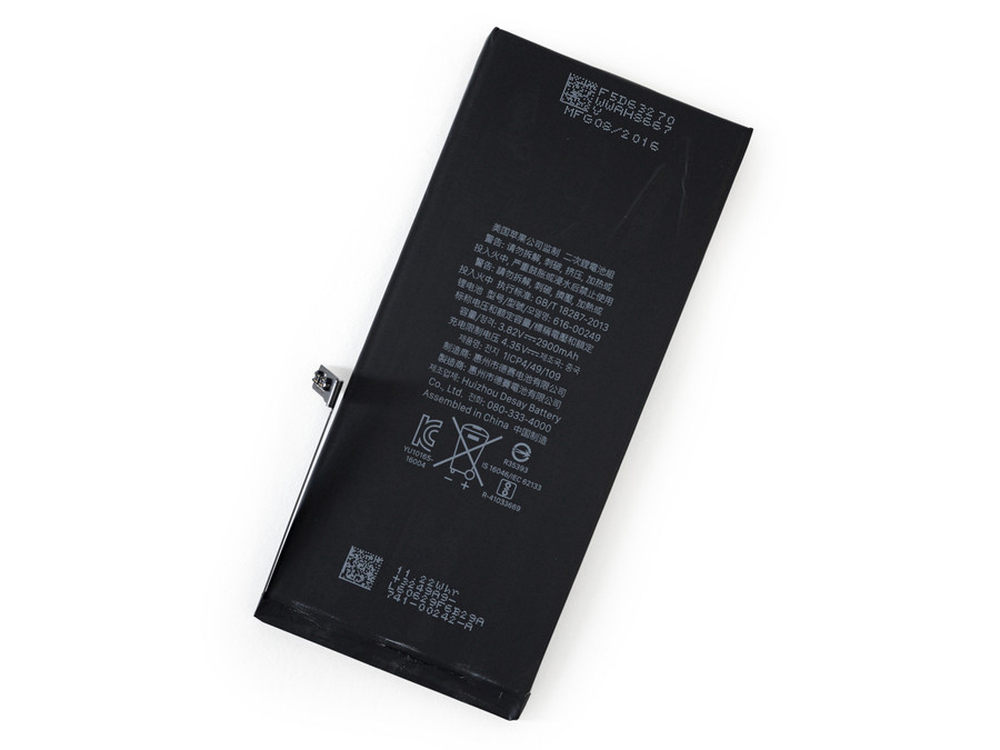

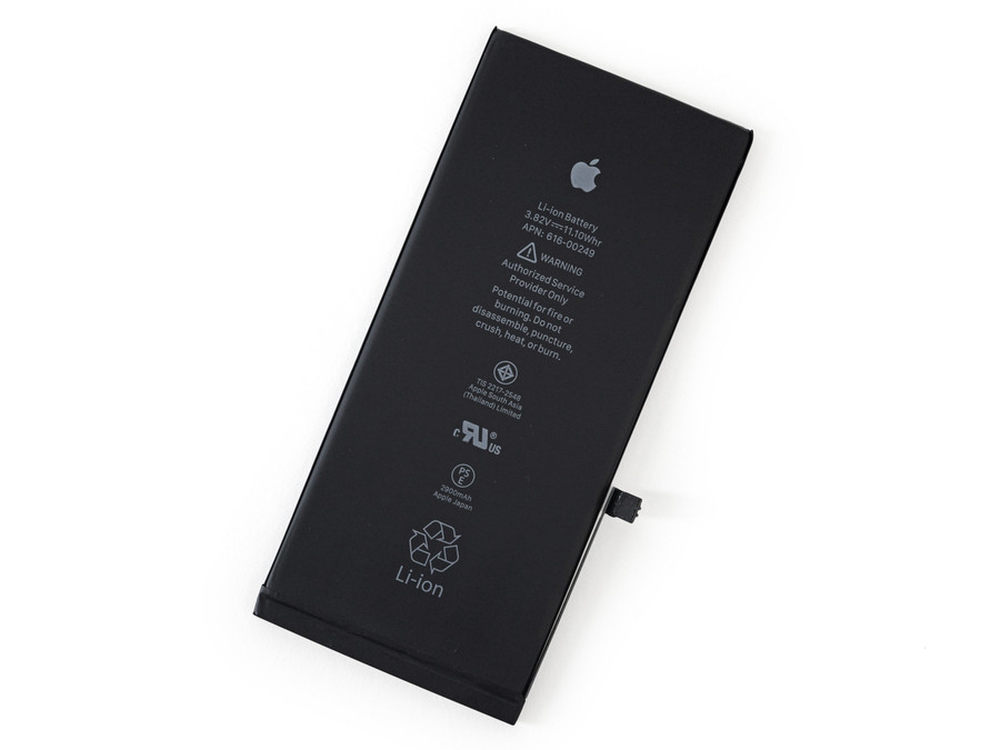

两款手机的电池容量是它们最大的不同之处之一，iPhone 7 Plus的电池的额定电压为3.82 V，容量则达到了2900毫安
31/34
苹果声称，iPhone 7 Plus拥有比iPhone 6s Plus多一小时的待机时长，可以进行约21小时的3G通话，约15小时的Wi-Fi网络使用，或长达16天的待机。
32/34

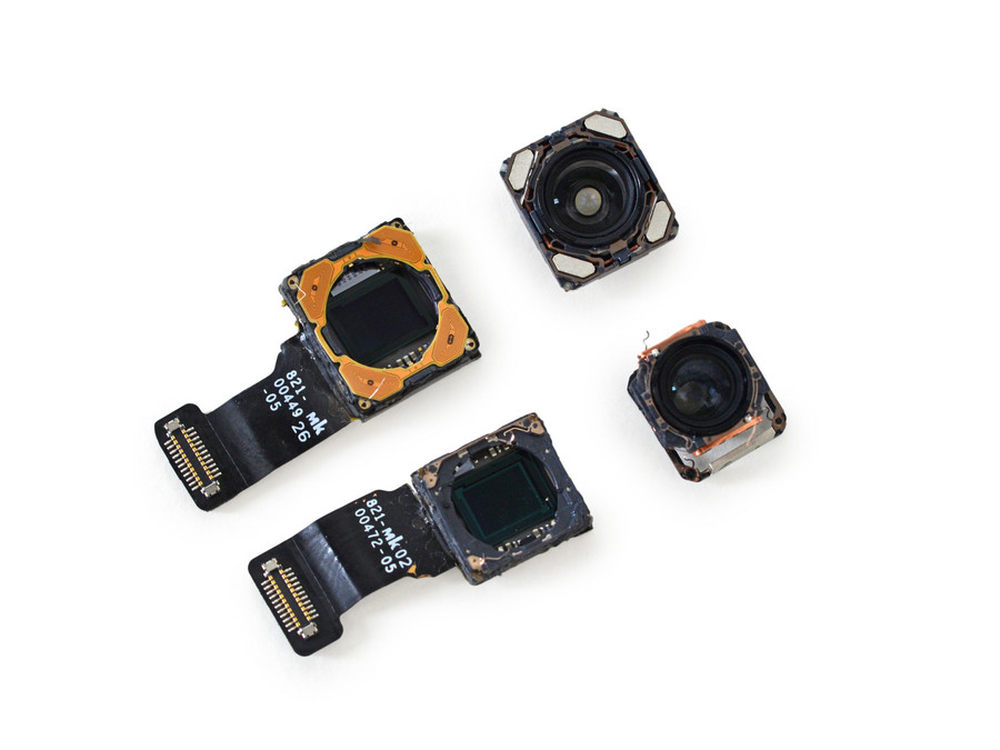

iPhone 7 Plus使用了双摄像头设计
33/34
一个广角摄像头，与iPhone 7上的类似，一个长焦摄像头，可以实现二倍光学变焦。
34/34
iPhone 7 Plus的完全拆解图。
