细微之处见工艺索尼PS VR拆机图赏！

2016-10-19 00:01作者：iFixit编辑：王培振

图赏模式

1/29

大约一周前，PS VR正式开售，作为目前三大头显中性价比最高、同样也是受关注度最高的产品，关于PS VR的拆解工作也早早的进行了，今天我们就来将知名拆解工作室iFixit的拆解图集与大家分享，通过产品内部配件和细节，看看它的不同之处。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

2/29

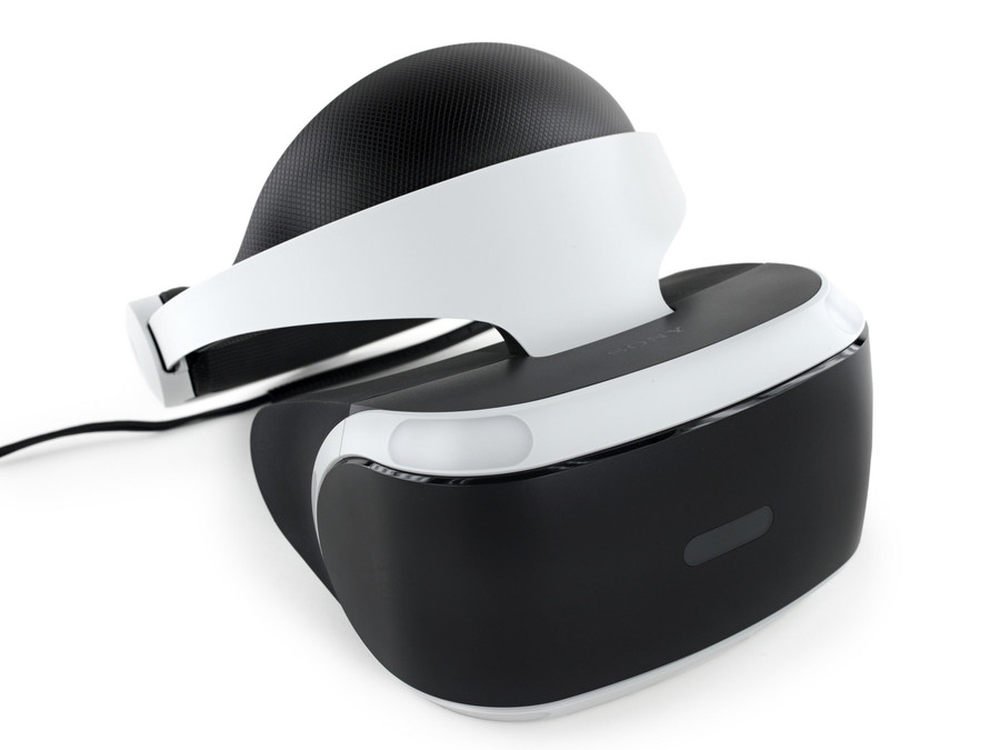

这里我们也对PS VR进行一次简单介绍，该产品配备5.7英寸OLED屏幕，1920×1080分辨率，刷新率为120Hz，拥有360度跟踪功能和100度的视场角，内置6轴惯性测量系统（3轴陀螺仪、3轴加速度计）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

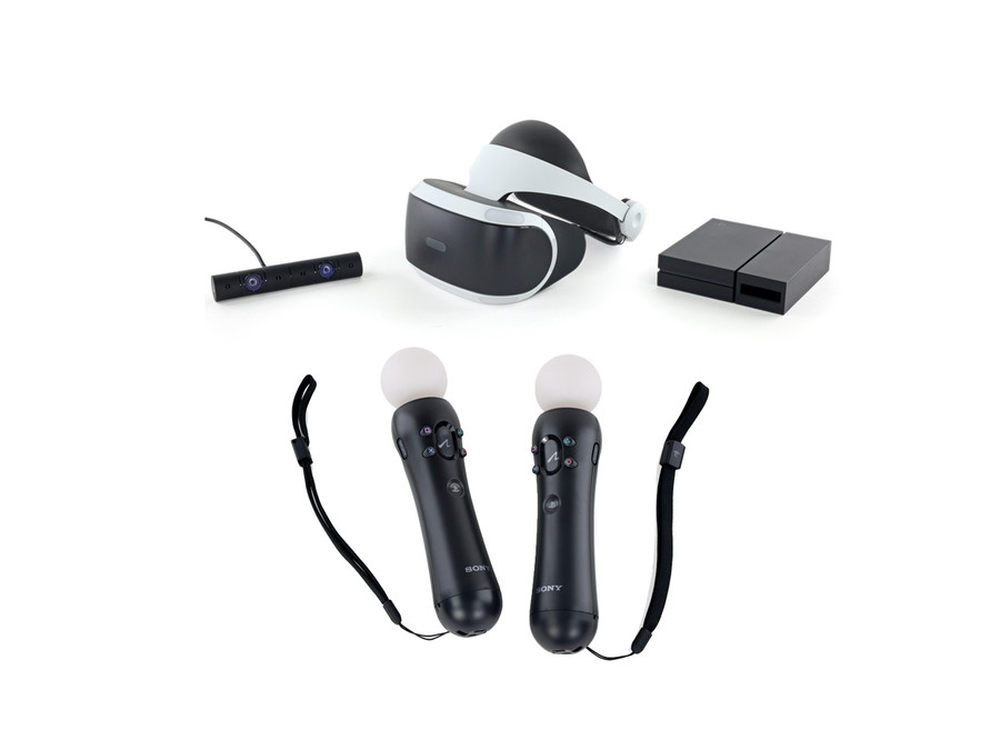

3/29

本次拆解的产品除了PS VR头显本身以外还包含了处理器单元。PS Camera以及PS Move以后会单独拆解另外多说一句，目前在售的PS VR有三个版本，分别是售价2999元的普通版（只含PS VR）、售价3299元的基础套装版（包含PS VR和PS Camera）以及售价3699元的精品套装版（包含PS VR、PS Camera以及两个PS Move）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

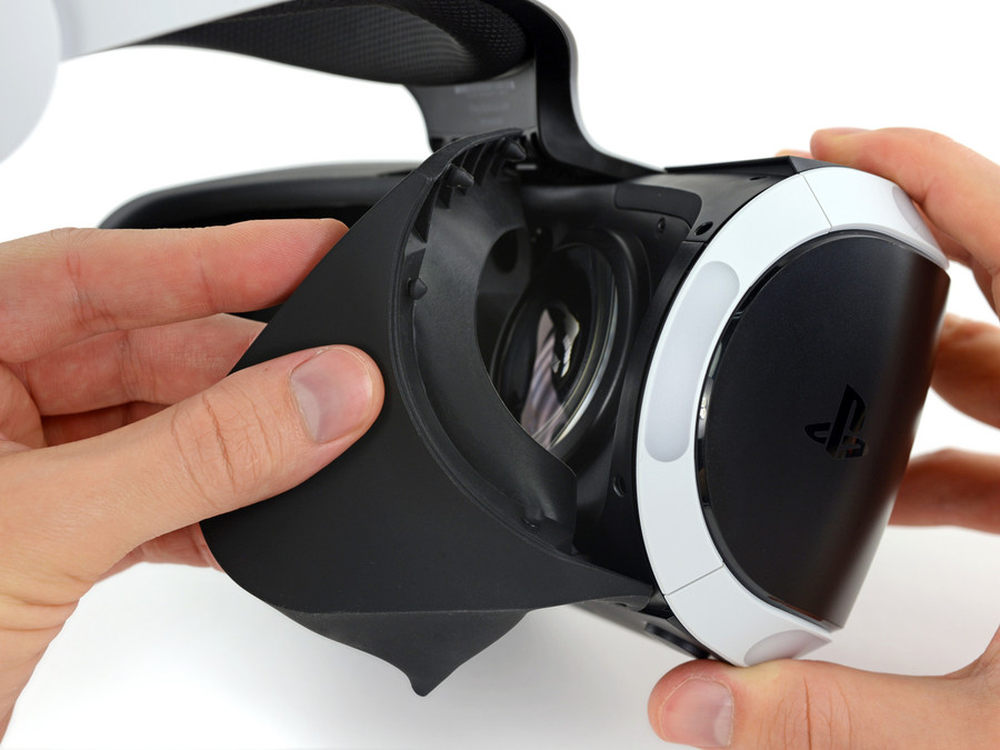

4/29

整体的拆解工作还是从眼衬部分开始，首先要将橡胶外圈扯下来，相比目前常见的泡棉+布料材质，这样的设计更耐洗，使用寿命也可能更高一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

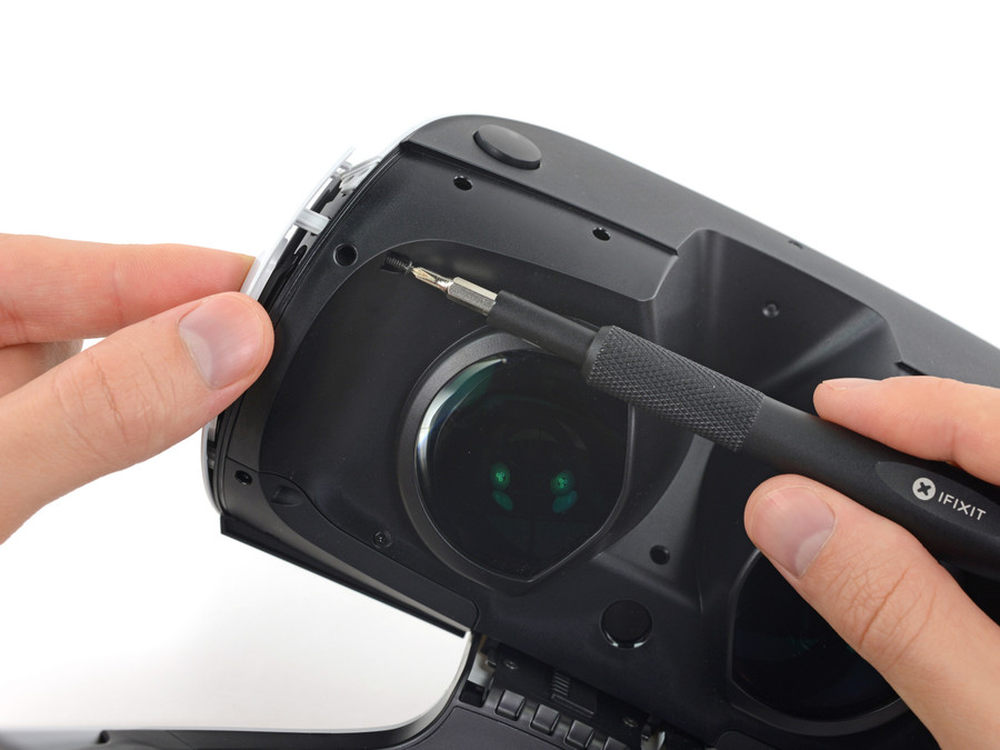

5/29

拆完了面衬，你会发现头显上有很多的螺丝钉孔，我们将它们一一拧下来即可。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

6/29

然后我们便可以发现定位灯所在区域开始松动，现在便可以通过上图中的三角拆机片将灯光区外壳剥下来。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

7/29

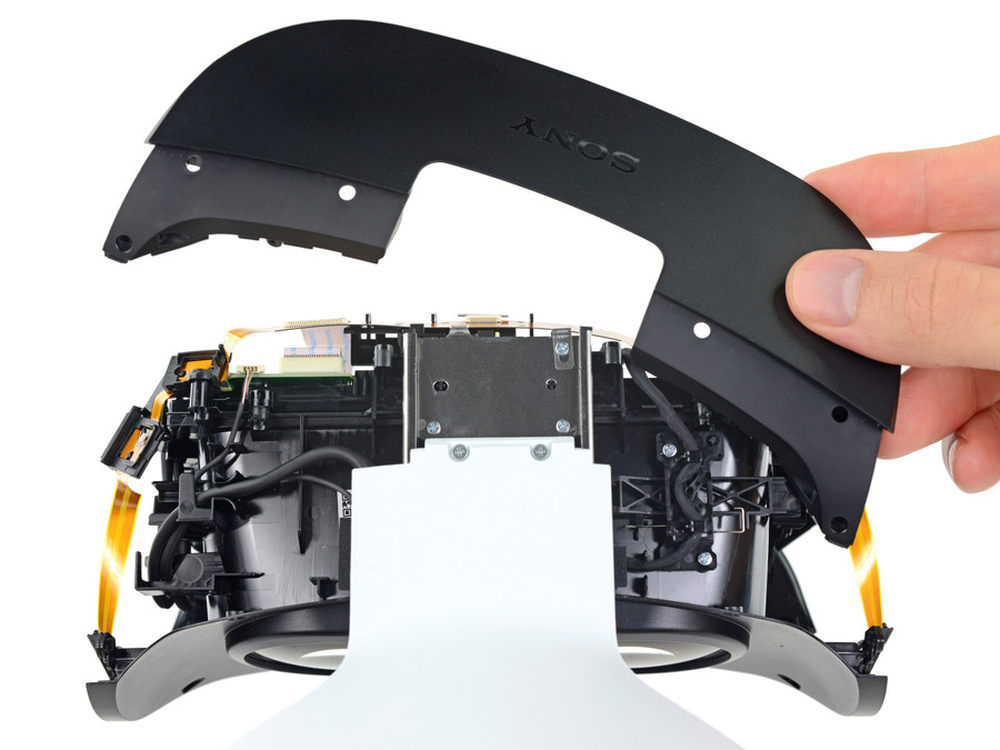

现在便可以取下VR上黑色的表面外壳，目前和头显相连接的也只有头箍部分。上图中手指所按的按键是该产品即使调节区域，按住后可以调节眼睛与头显LED面板的距离。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

8/29

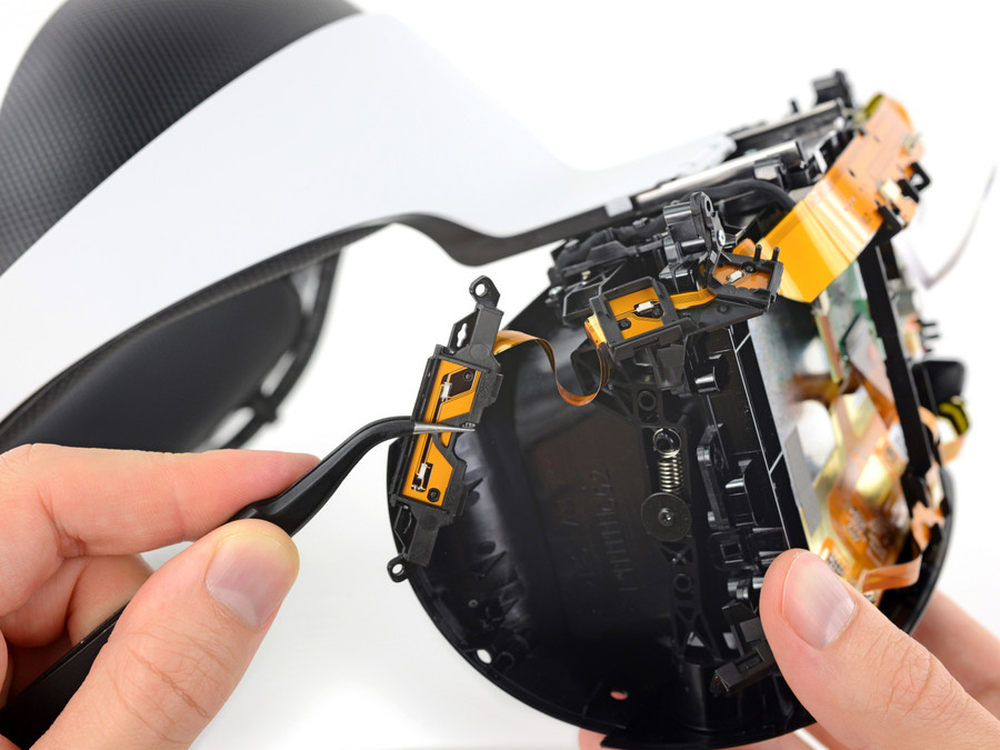

之前图赏的时候我们便介绍过PS VR的定位方式，和另外两大头显也有一些不同，它通过头显上的9颗LED灯不同的颜色、距离，配合PS Camera上的双摄像头，进行彩色发光体的360度追踪和识别工作，这也是为什么无论头显还是控制器看起来都色彩斑斓的原因，上图便是LED的剥离过程。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

9/29

上图便是被拆解来下的LED灯带，既然我们已经知道了该产品的定位原理，那么有一点也可以肯定，该产品在强光下，势必会影响定位的精确程度，这也是PS VR玩家需要注意的地方。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

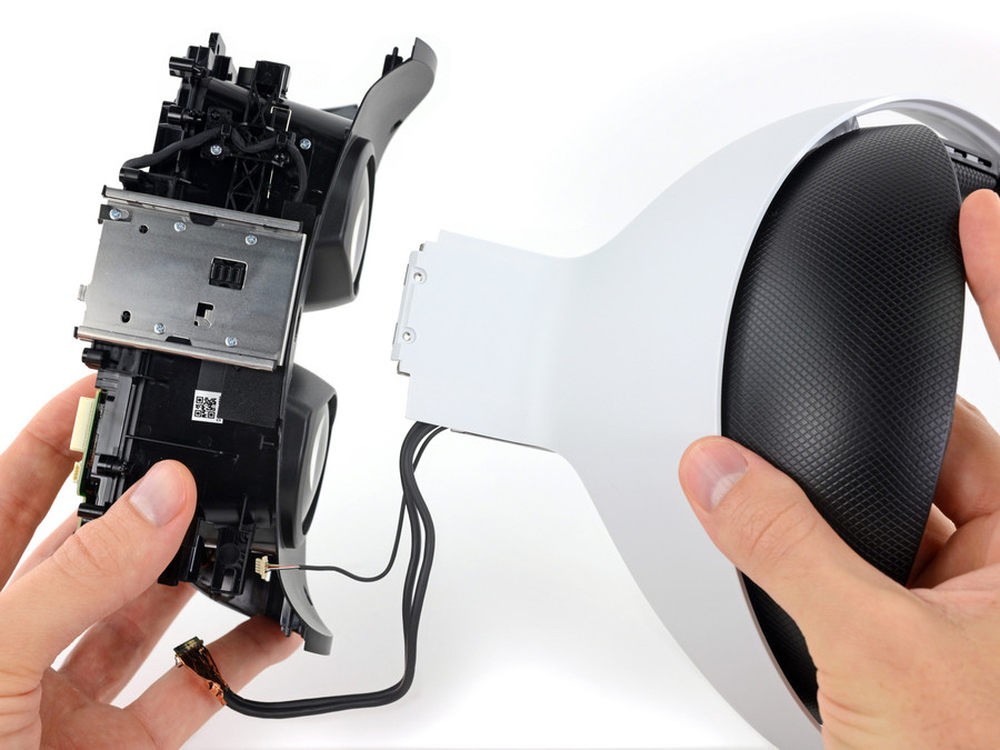

10/29

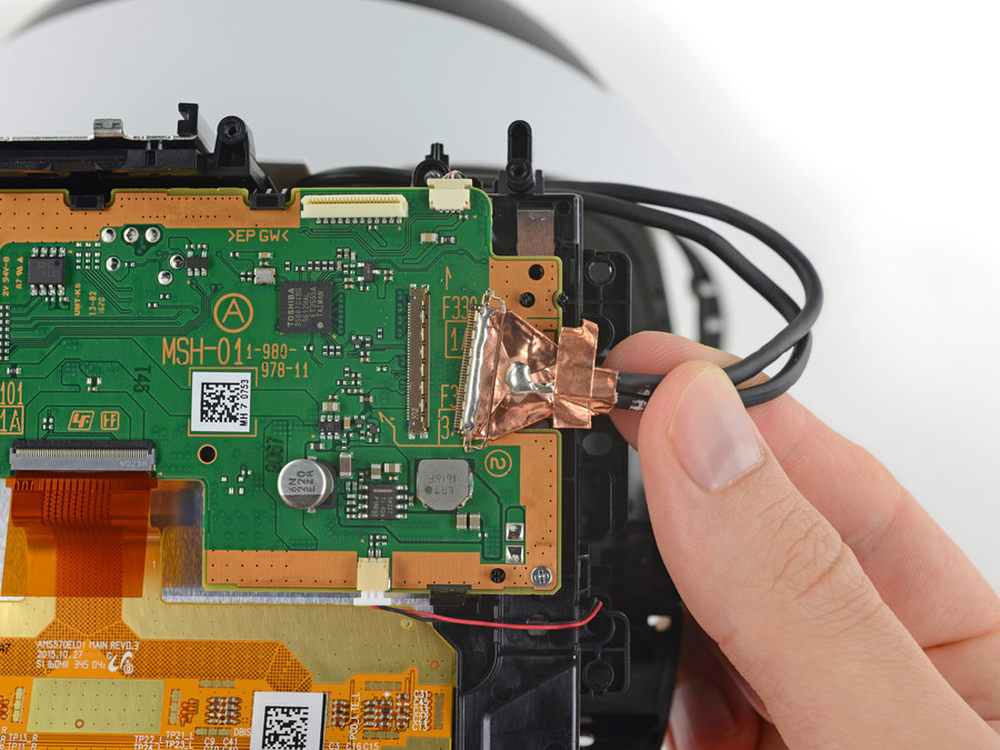

现在开始拆除头箍部分，这里需要注意的是头显和头箍相连接的两颗线缆，如果没猜错的化这两颗应该是音频/视频输出。值得一赞的是这样的宽大和加固的设计方式，这也是目前最优秀的一种解决办法。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

11/29

除此之外在拆除的时候我们还要注意图中的四针脚接口，它的功能应该是为头箍后面两颗LED供电。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

12/29

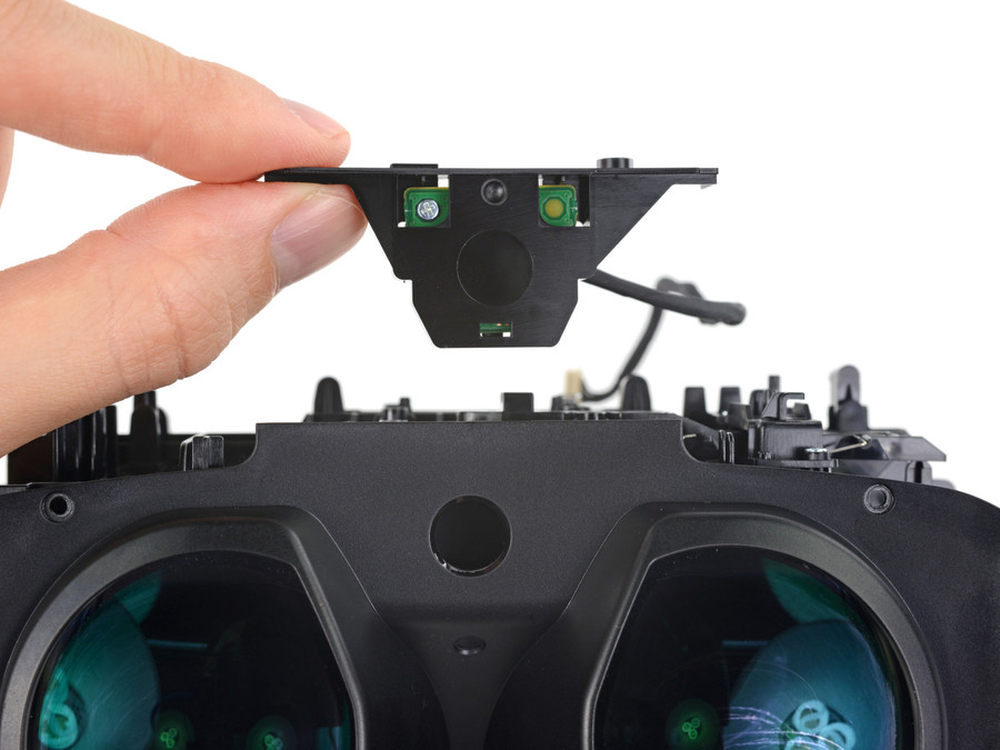

现在开始拆除感光元件，它隐藏在镜头靠前一些的位置，准确的说它其实是一个红外发射接收器，并以此来进行红外测距工作。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

13/29

该元件上独立编号为134a160902S，功能就是当我们摘下头显的时候，自动停止头显上的体验/播放内容，以免我们错过任何的精彩瞬间。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

14/29

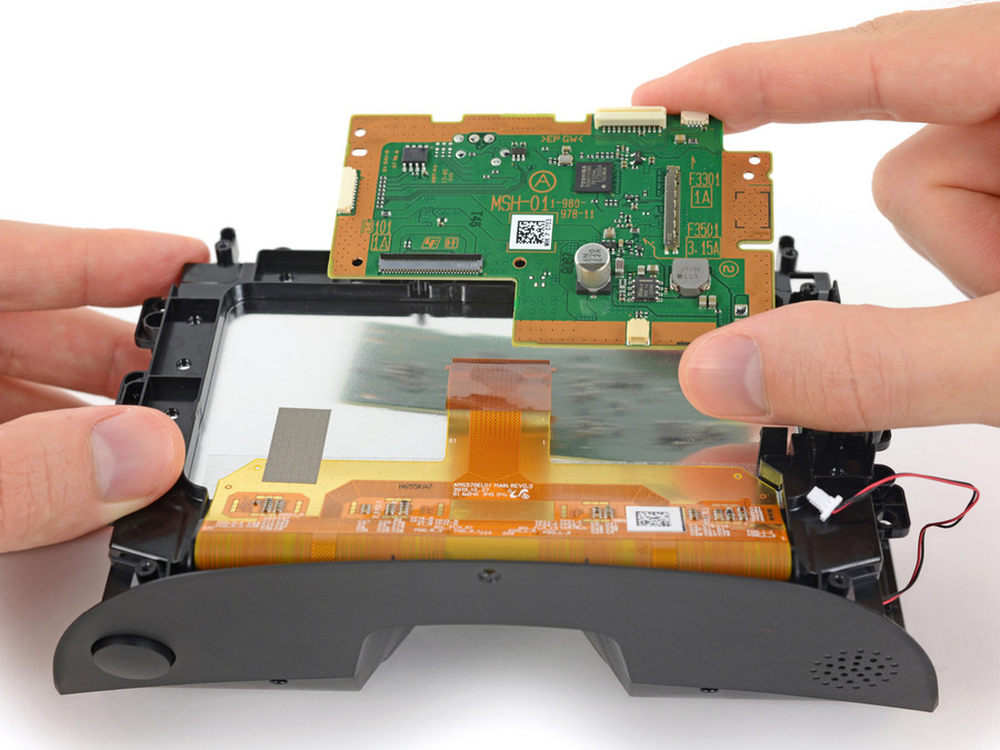

拆除完主板上的其它零部件以后，我们现在开始进行主板的拆除工作。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

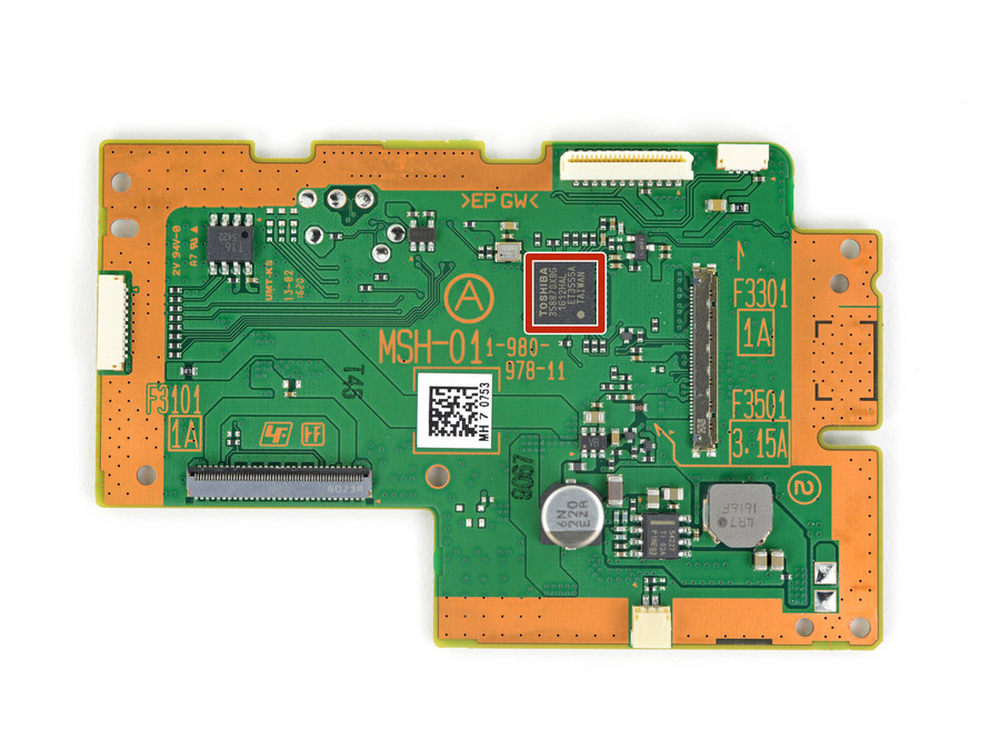

15/29

主板正面红色区域为东芝tc358870xbgHDMI接口桥。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

16/29

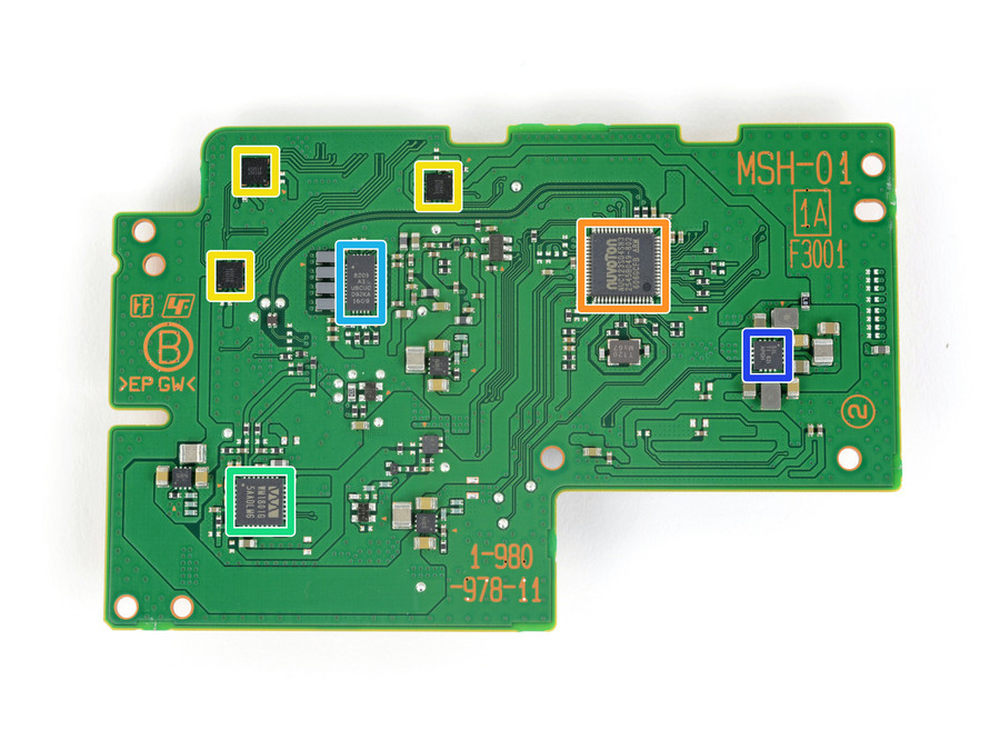

主板背部橙色区域为新唐科技NUC 123系列ARM的Cortex-M0微型控制器；黄色区域为ROHM BD2802 RGB半导体驱动(x3)；绿色区域为Wolfson WM1801Glikely an audio controller（和手柄上的比较相似）；浅蓝色区域为8203 A3 U8CUC D9JKA 1609；深蓝色区域为德州仪器S1L 621 APGH屏幕显示供电模块。

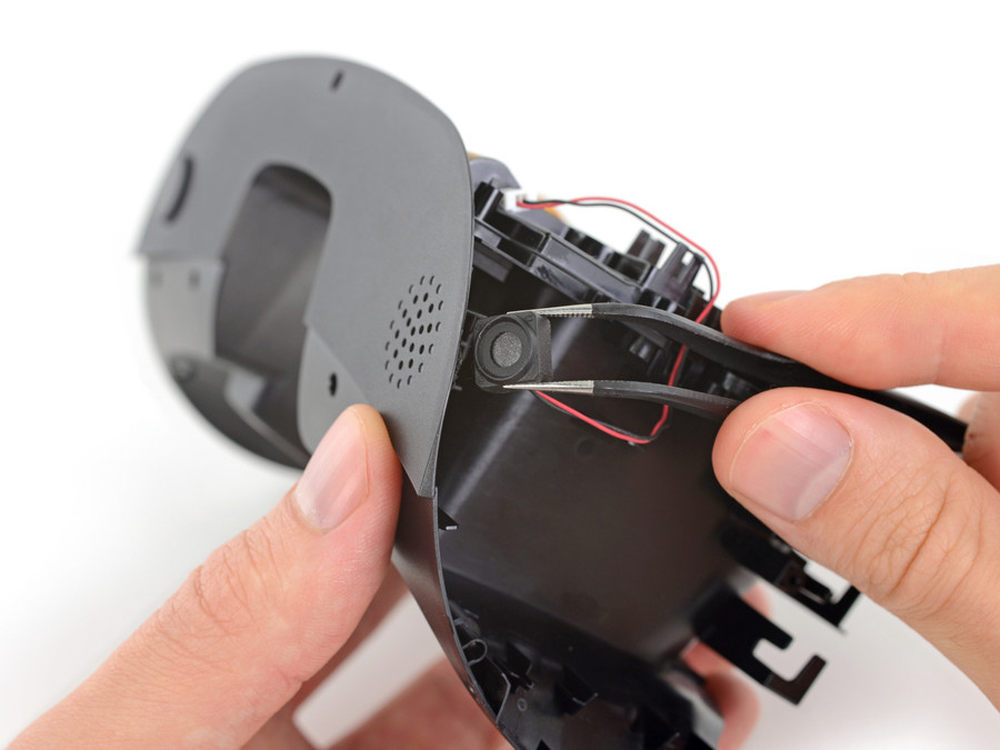

17/29

这里我们要承认一个错误，还记得之前我们图赏环节中一直将上图这个密集开孔区域认为是外放扬声器，可事实这货却是个麦克风，没错，一个放大版的麦克风。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

18/29

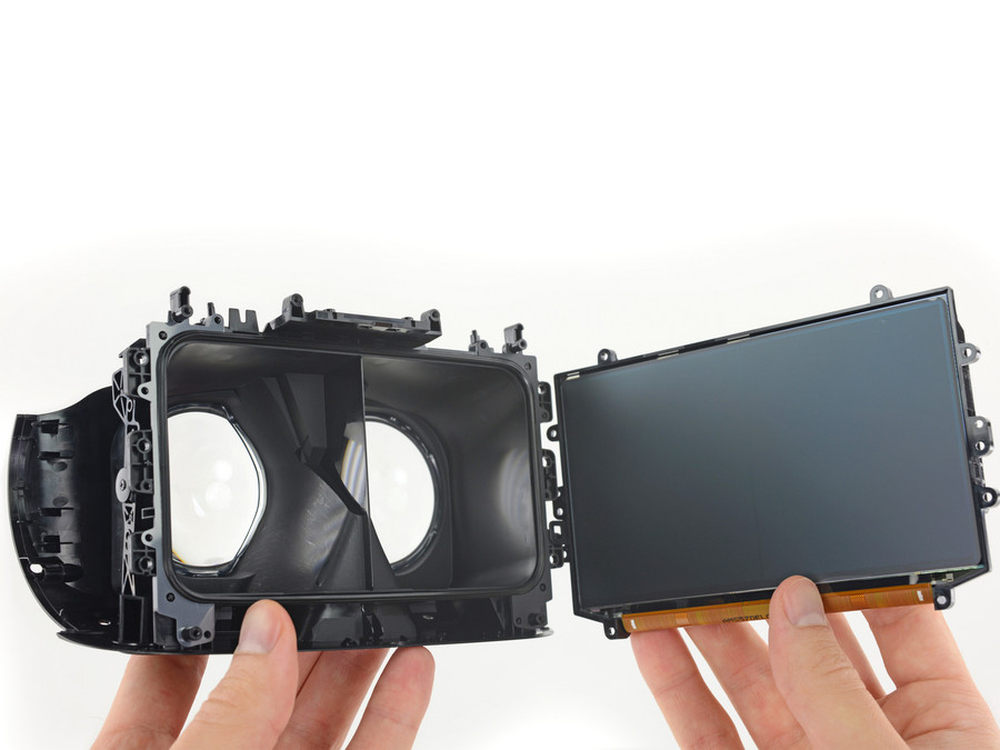

在拧掉螺丝、剥开两个卡扣之后，我们便能看到PS VR的OLED显示面板，没错就是一整块，要知道Vive和Rift都是设计了两块屏幕的，而我们眼前的PS VR则是一整块。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

19/29

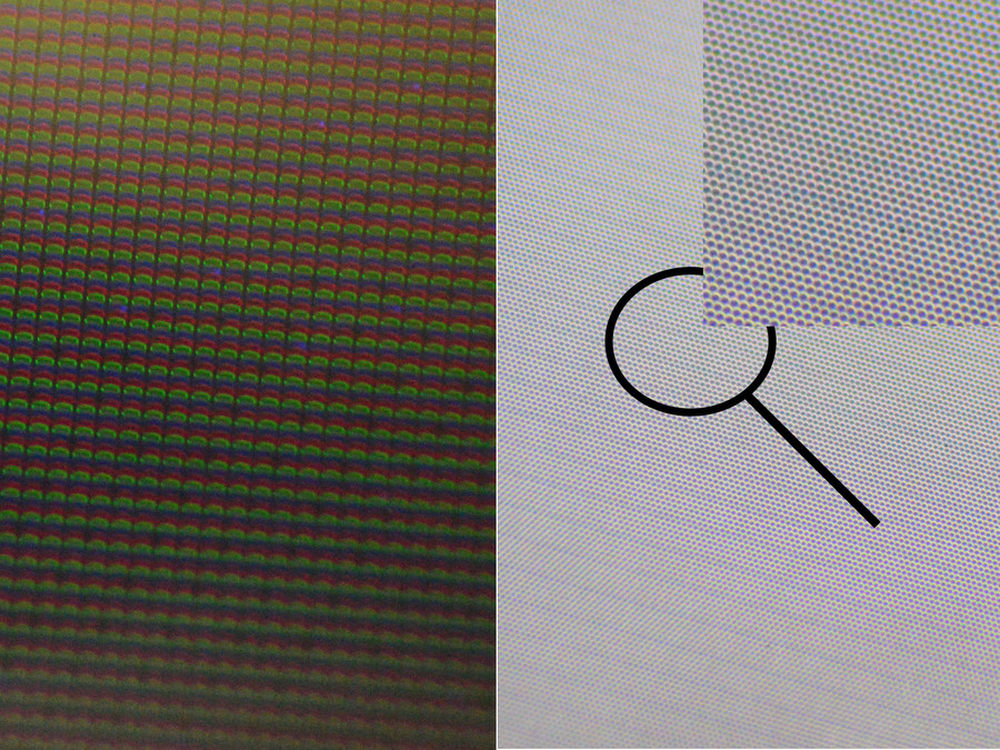

由于索尼一直对PS VR像素矩阵显示效果信心满满，所以我们也拿来和iPhone 6S的IPS屏幕进行了一下简单比较（左侧是iPhone 6S的IPS屏、右侧是索尼PS VR的屏幕放大和再放大图片），这种独特的设计/排列方式确实让像素看起来要更小一些，从而在另一方面增加了它的像素密度。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

20/29

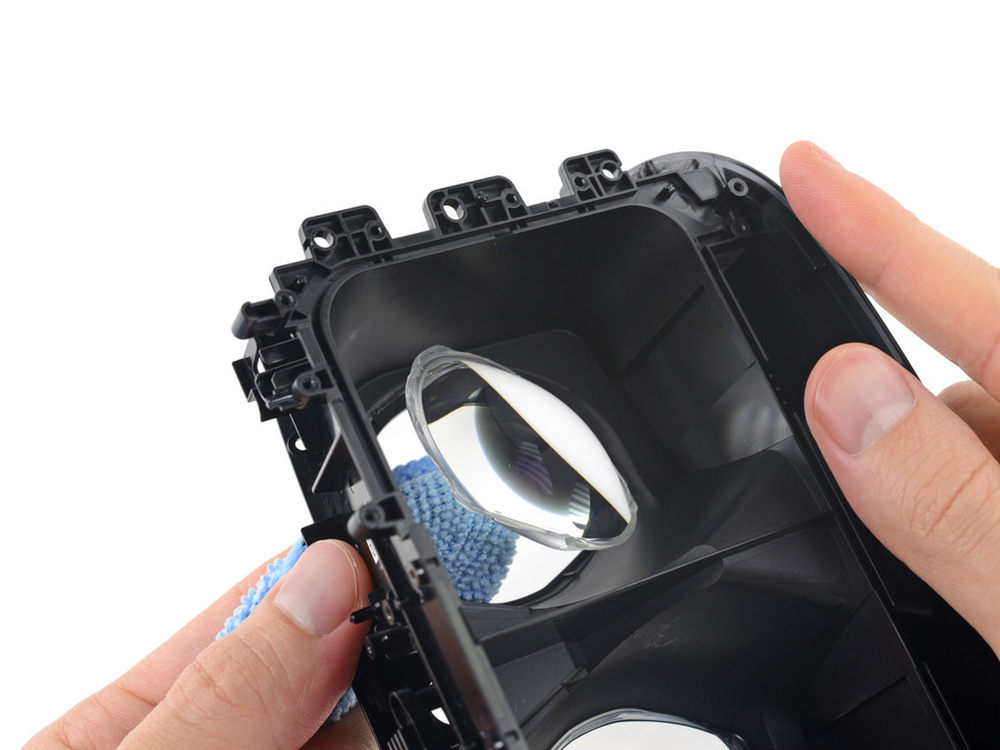

PS VR镜片仓外侧有一圈胶垫，这样的设计可以防止外部灰尘的进入，镜片通过胶水和镜框相连接，不过好在胶水量不大，些许加热后便可将镜片取下，PS VR上面使用的镜片也和Vive/Rift不同（后两个使用的是菲尼尔镜片），14mm厚的设计虽然重量大了一些，不过可以让画面更有凝聚力、图像更为紧凑，而且整体的连续性也更强一些。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

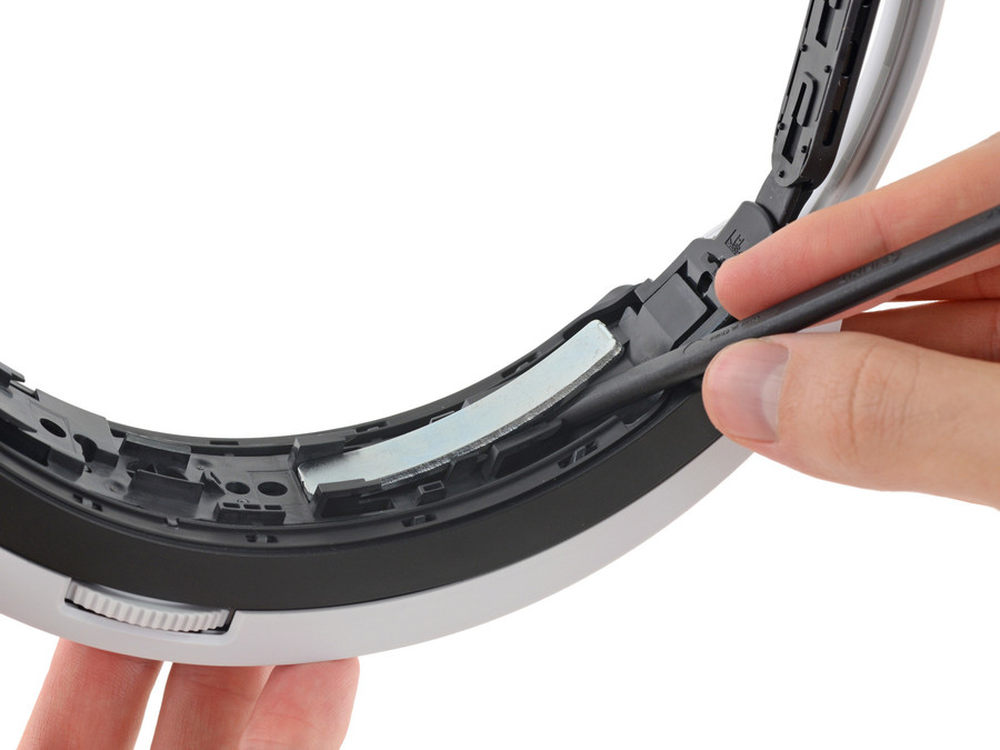

21/29

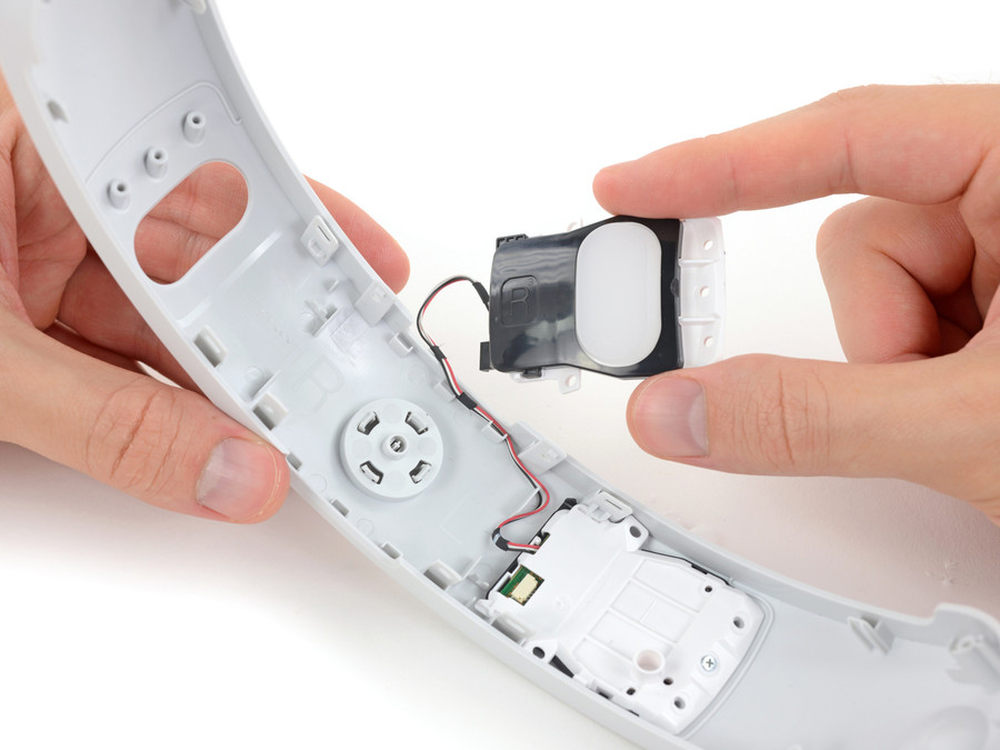

接下来开始拆除头箍部分，这一部分并没有使用大量的粘合剂和螺丝，卡扣式的设计方式让它很好拆除/更换，然后我们便可看到这个95g的配重块，作用当然就是平衡头显前后部分的重量，从而增加佩戴舒适度（三大头显重量排行分别是Vive>PS VR>Rift）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

22/29

上面我们已经介绍过了，PS VR根据不同发光体颜色进行360度定位，所以头箍后面的两颗LED其实也十分重要，如果你仔细看，你甚至还能看到黑色外壳上的左、右标记。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

23/29

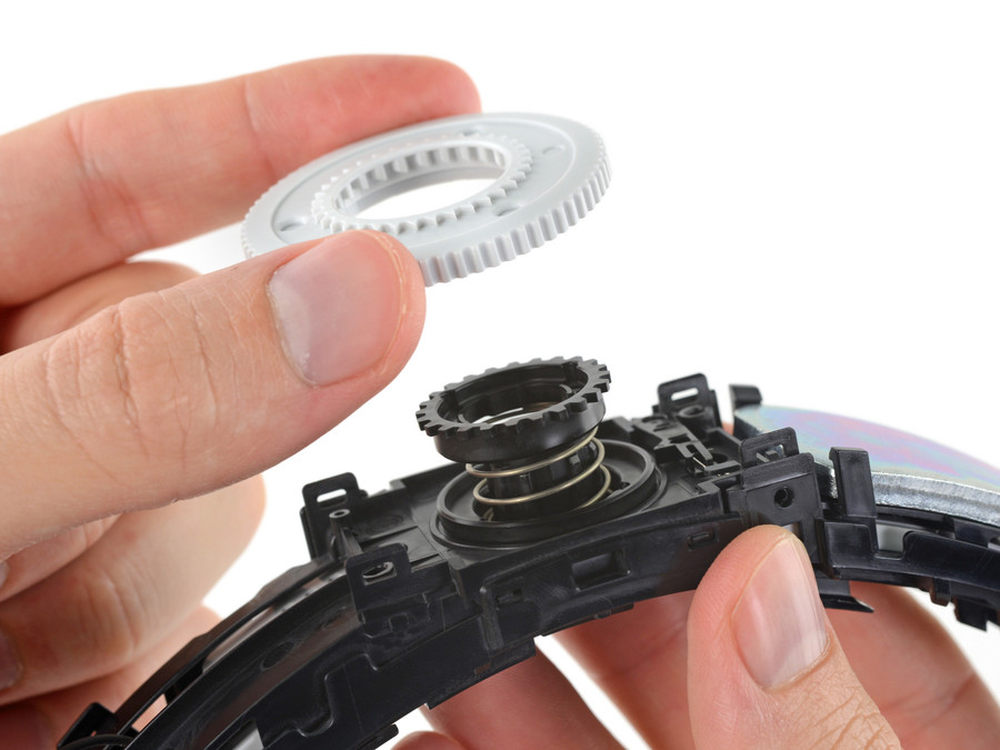

现在开始拆除头箍上的齿轮，在拧下一颗螺丝钉后，便可轻松将它拿下来，齿轮的作用是用来更细致的调节头箍的松紧度，如果你之前用过暴风魔镜4一定对这样的设计再熟悉不过。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

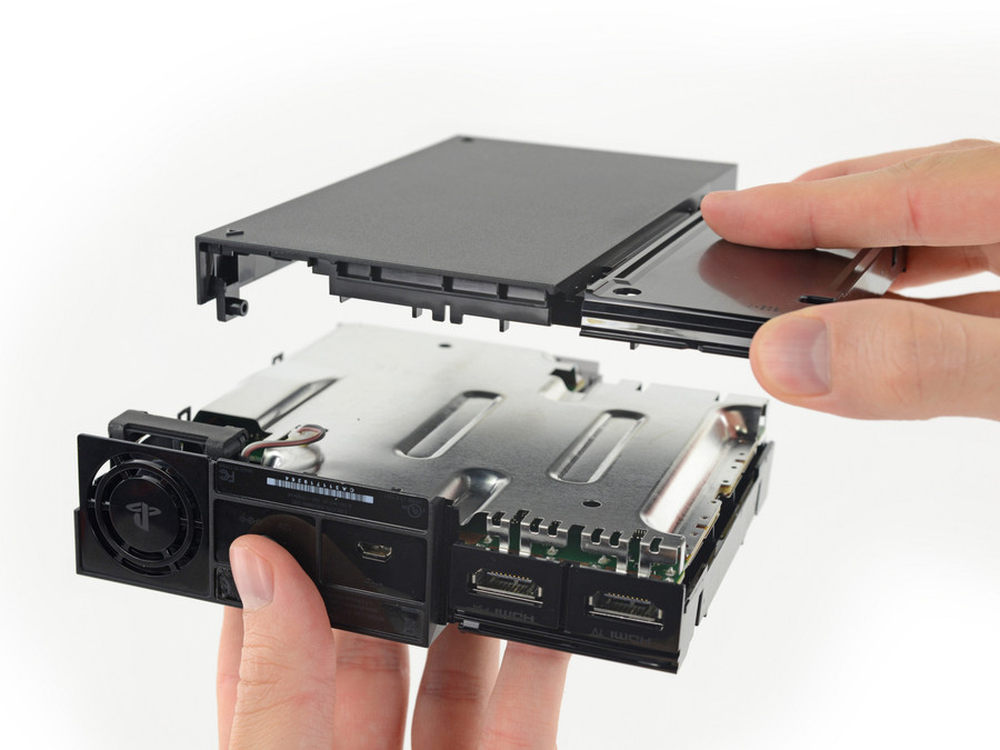

24/29

接下来我们开始拆除处理器单元，这里我们也来简单介绍一下它的功能，首先它能提供3D音频，然后展示出一个“社交屏幕”并向其它设备同步输出音频、视频信号，除此外最大的功能是可以让其他非VR的PS4游戏在PS VR里的“剧院模式”下畅玩。该产品的拆除工作当然也从这个金属的外壳开始。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

25/29

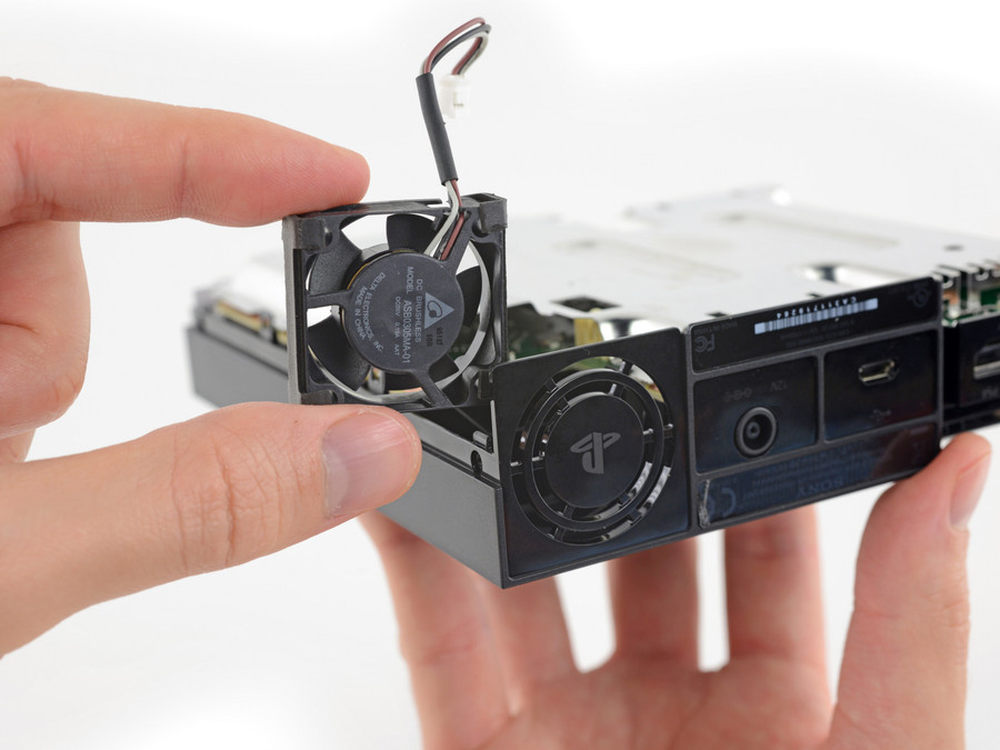

处理器单元上最精致的东西还属这个小风扇，看起来就让人觉得十分的可爱。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

26/29

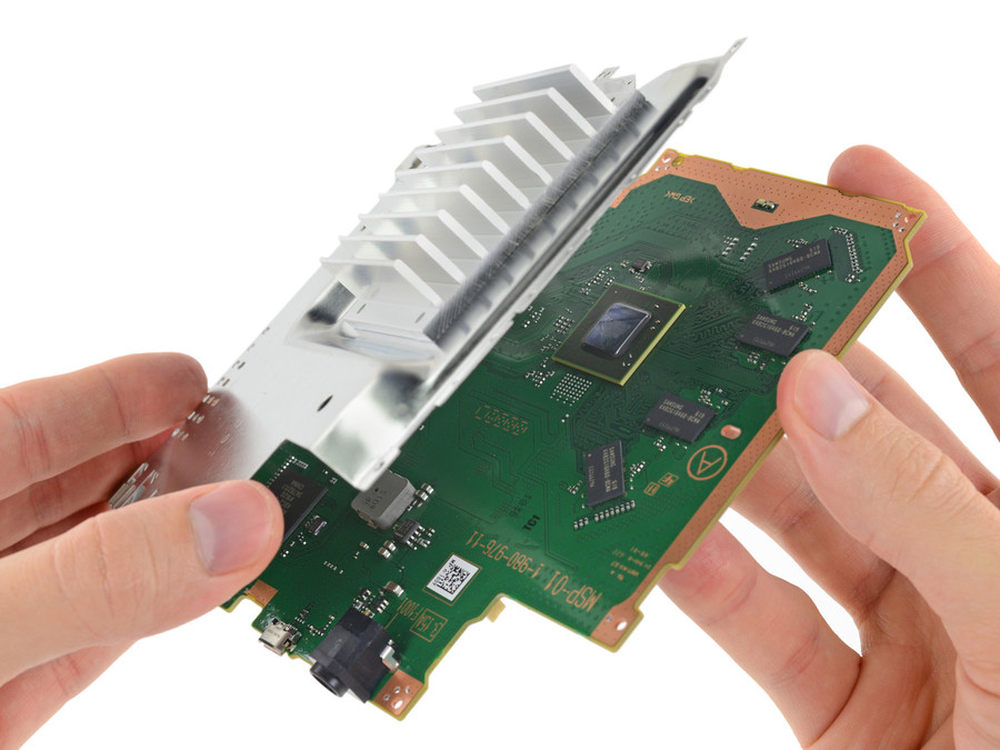

只需要简单的拆解后，主板便很光棍的出现在了你的面前，主板上还配有一个铝制的散热片。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

27/29

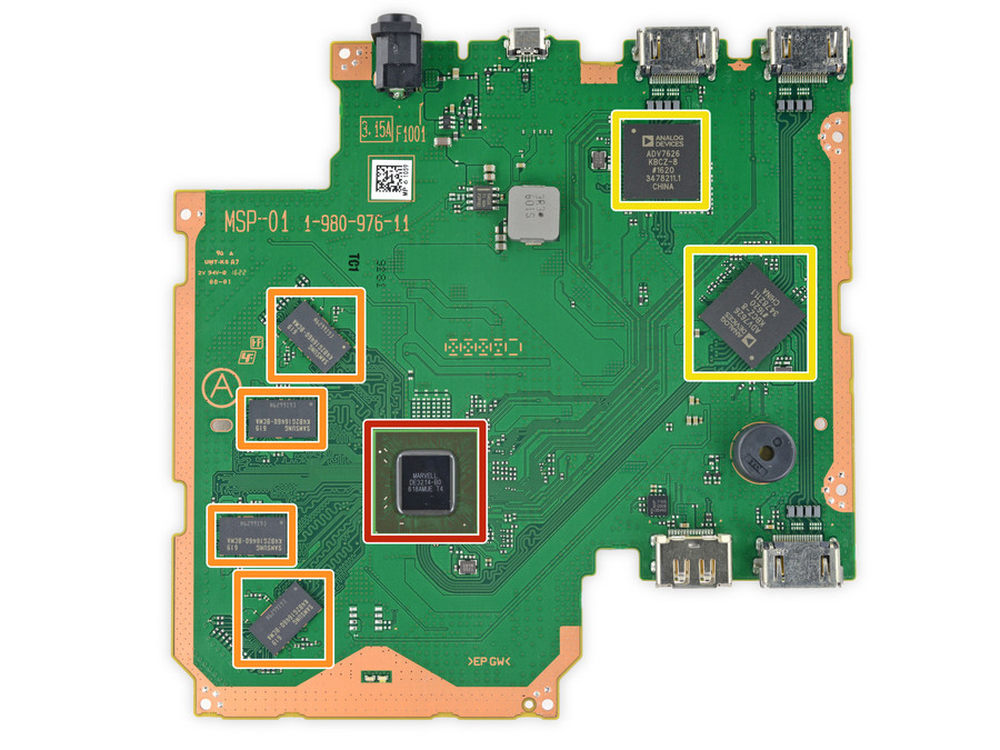

主板正面红色区域为为迈威de3214-B0ARMADA1500Pro4K芯片；橙色区域为三星K4B2G1646Q-BCMA 256MB DDR3内存（四个凑1GB）；黄色区域为adv7626hdmi 2：2交叉点收发器。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

28/29

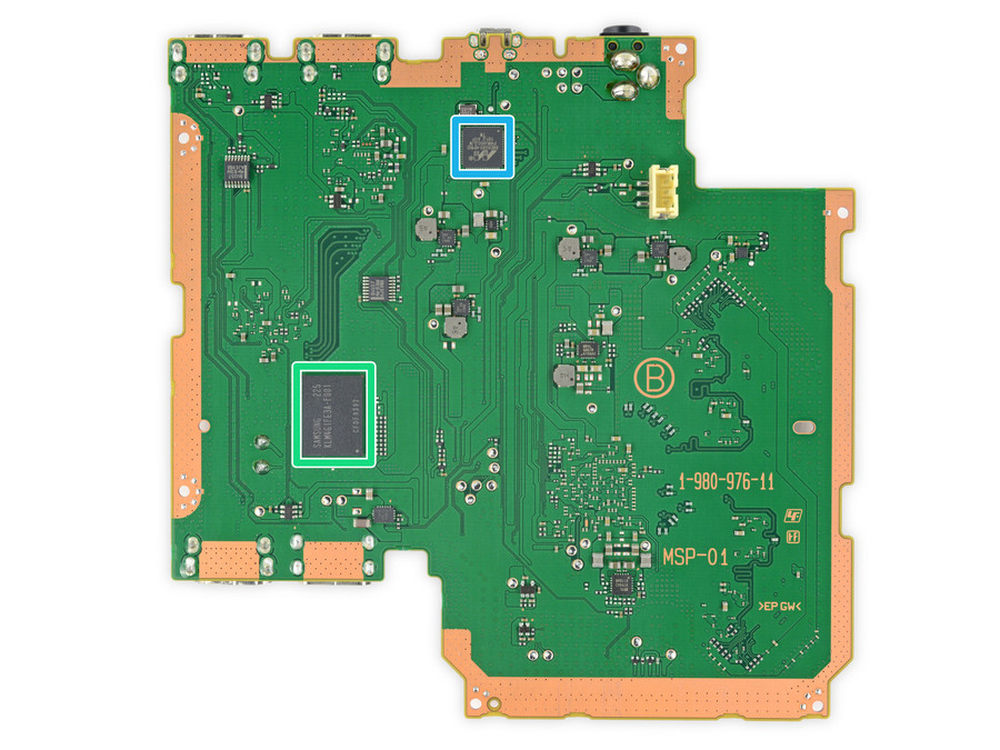

主板背部绿色区域为三星KLM4G1FE3A-F001 4GB SSD闪存；蓝色区域为迈威Marvell 88E8087-NMN2芯片。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

PS VR 天猫旗舰店 2999元起售 >> 购买链接

29/29

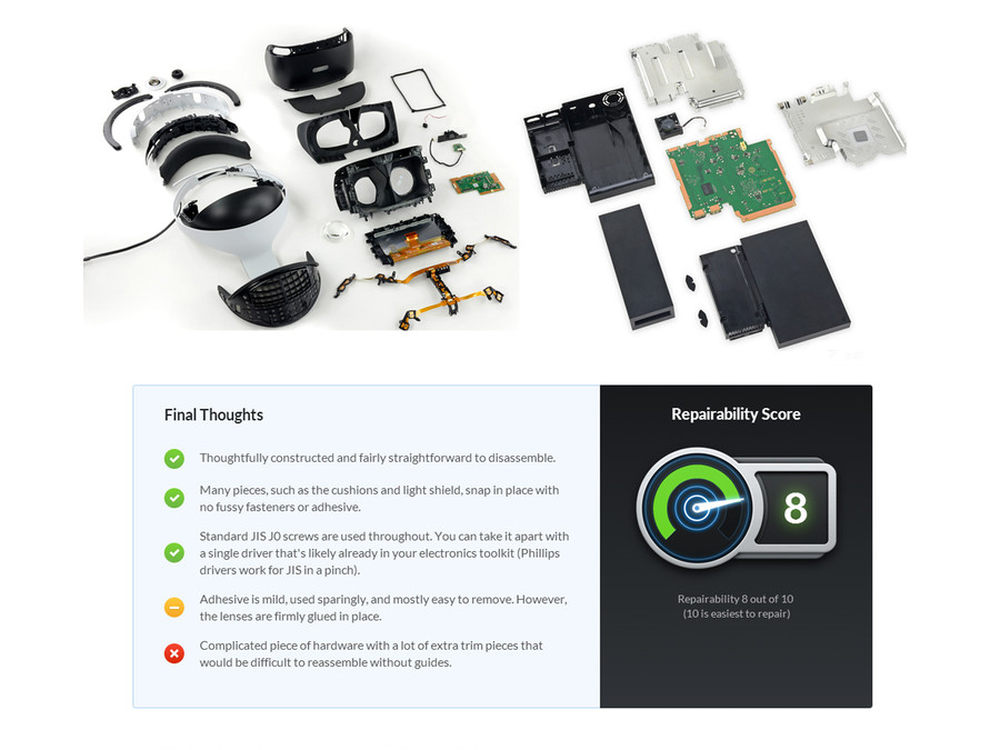

上图便是PS VR拆解的全家福，总的来说，整体的拆解和构造十分的简单、很多部分都用卡扣替代了螺丝和粘合剂，而且螺丝规格也十分常见，以至于你用任何一个司机的工具箱都能把PS VR很快拆解，至于问题则是零件较为琐碎，如果没有教程可能安装回去并不是那么简单，所以iFixit给PS VR可维修难度的得分为8分（满分10分、分数越高越容易拆解）。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
