新品详情拆开看 索尼PS4 Pro完全拆解
1/18
双十一前一天，加强版的PS4 Pro正式发售，相比之前的PS4 Slim和PS 4该产品具备更大的尺寸和更强劲的性能，双11当天知名拆解工作室iFixit也对该产品进行了相应的拆解工作，而我们也在今天对此进行编译工作，将更多的细节分享给国内用户。
2/18

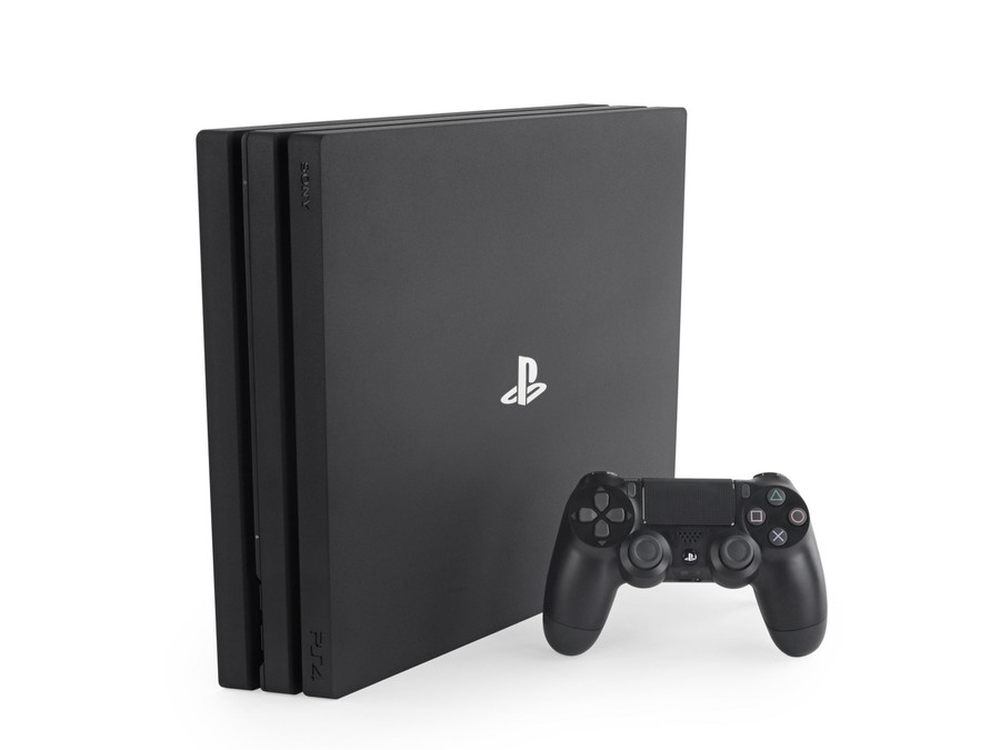

外观方面最大的变化就是从之前之前275mm×305mm×53mm的三围增长到了295mm×327mm×55mm，这也是为了让高性能的该产品具备更好的散热能力。配置方面该产品采用定制的AMD北极星八核APU、浮点运算能力达到了4.2TFLOPS的GPU，这比现普通版的PS4高了2.3倍。配有8GB内存、1TB存储容量，6X蓝光和8XDVD光驱。
3/18

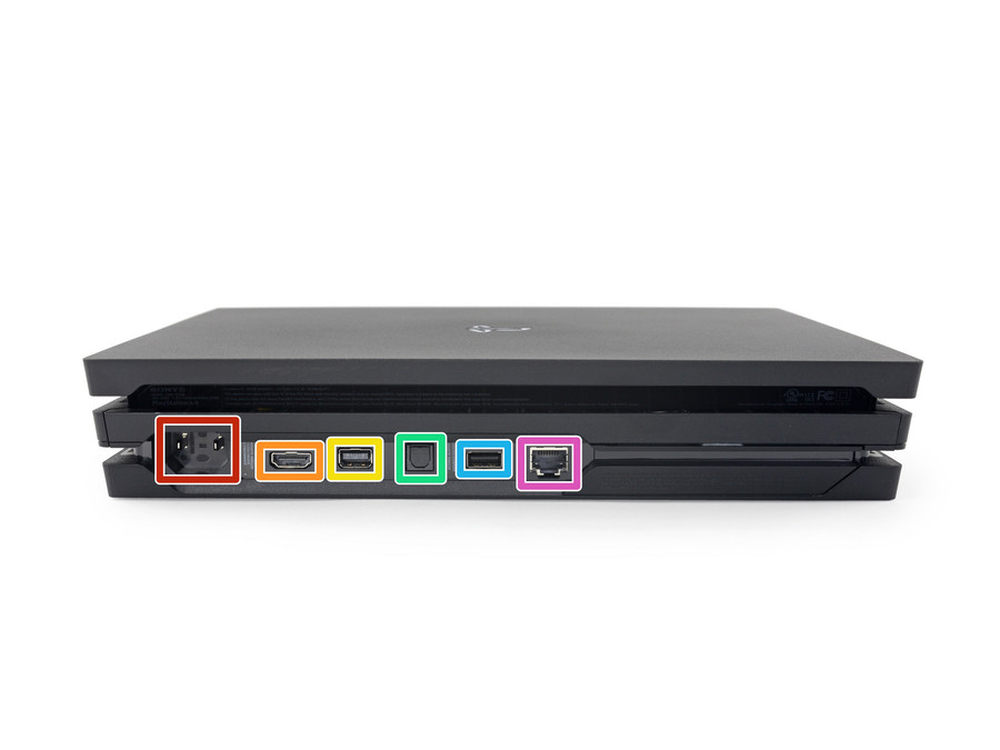

本次拆解的产品具体型号为CuH-7015b，前方配备了电源接口、HDMI 2.0接口、Playstation扩展端口、光学S/PDIF音频输出口、USB 3.0接口以及以太网接口。
4/18

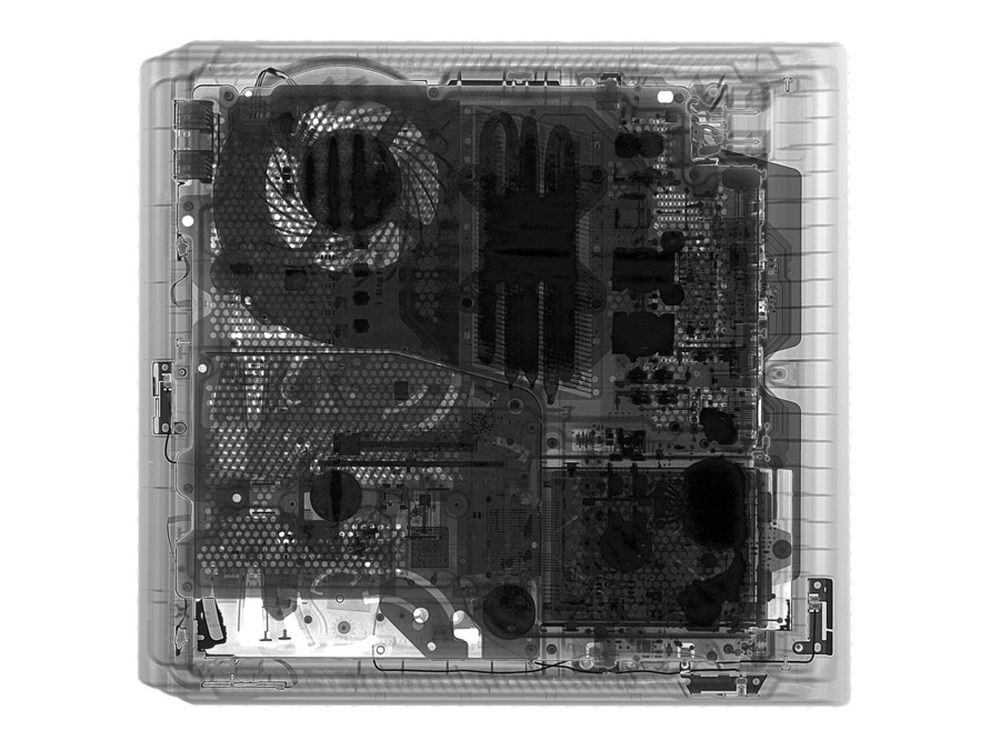

从今年年初开始iFixit就有了拆解前拍片看细节的习惯，这次也不例外，Creative Electron（创意电子）是本次X射线的提供商。
5/18
PS4 Pro的硬盘位置发生了改变，位于接口坞的旁边，抠开黑色塑料盖子就可以看到硬盘支架。PS4 Pro依旧允许玩家自行更换硬盘，而且不会影响整机保修。
6/18

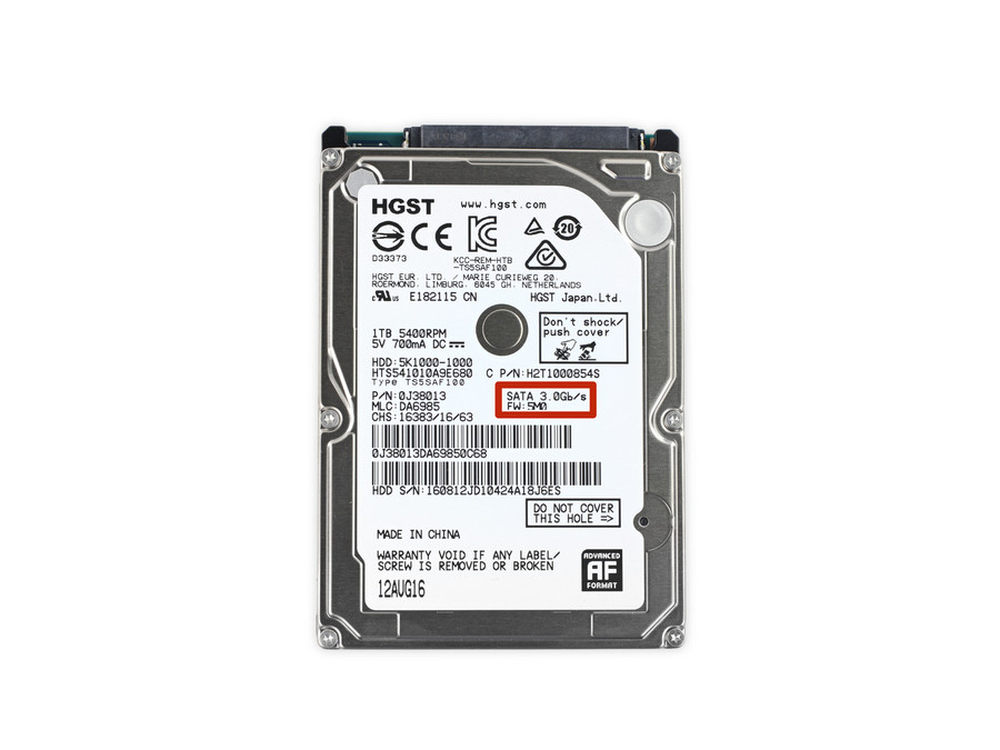

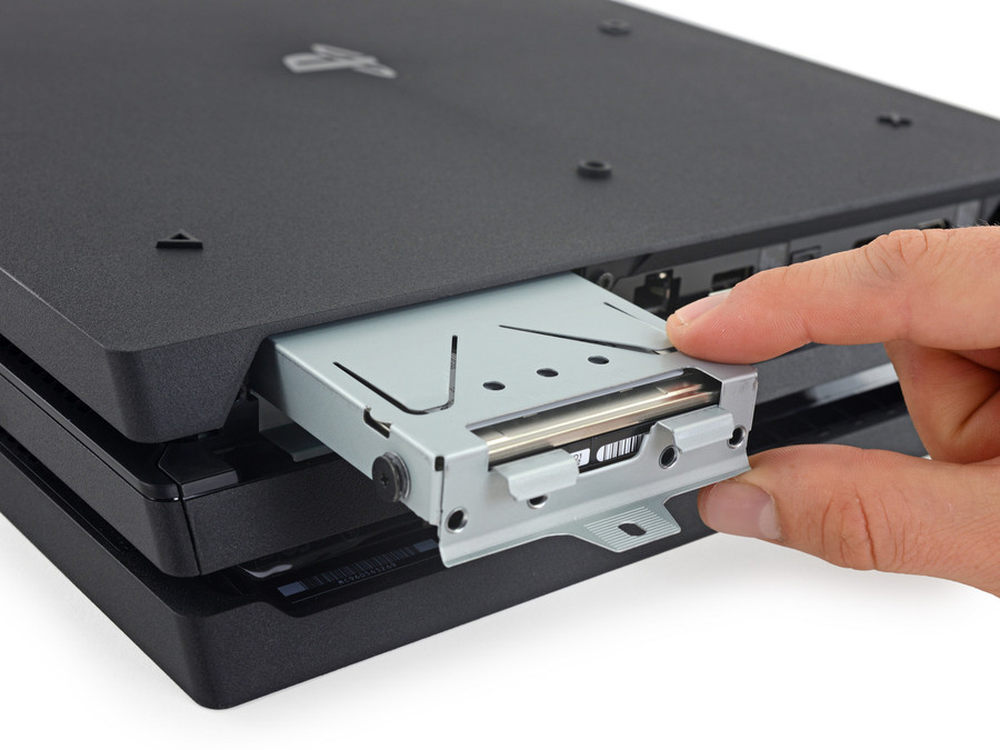

在拧掉几颗螺丝后，拉出硬盘支架就可以看到里面的硬盘了，PS4 Pro默认搭载1TB传统9.5mm厚2.5英寸笔记本硬盘（拆解机用的是日立hts541010a9e680 容量1TB），玩家可以自行更换速度更快的SSD固态硬盘。
7/18

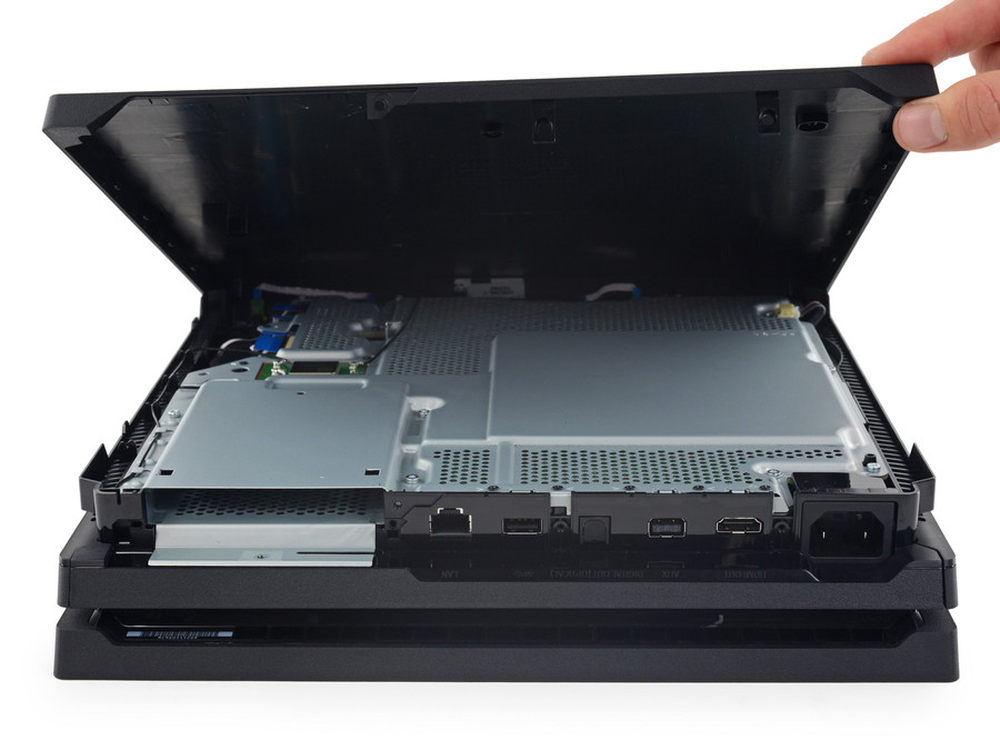

撕开外部接口区域上标注着撕开无效的贴纸以后便可看到隐藏在其下方的梅花钉，拿下底壳便能看到其中的金属屏蔽罩，这样的设计不仅可以保护内部元件免受冲击，也对散热有很大的帮助。
8/18

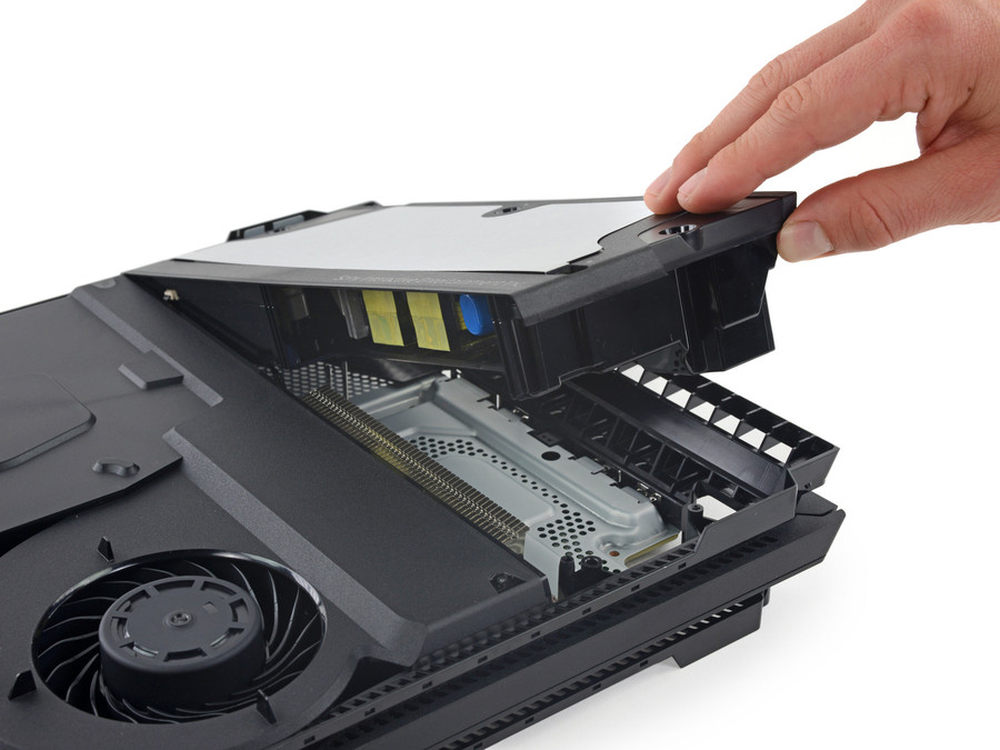

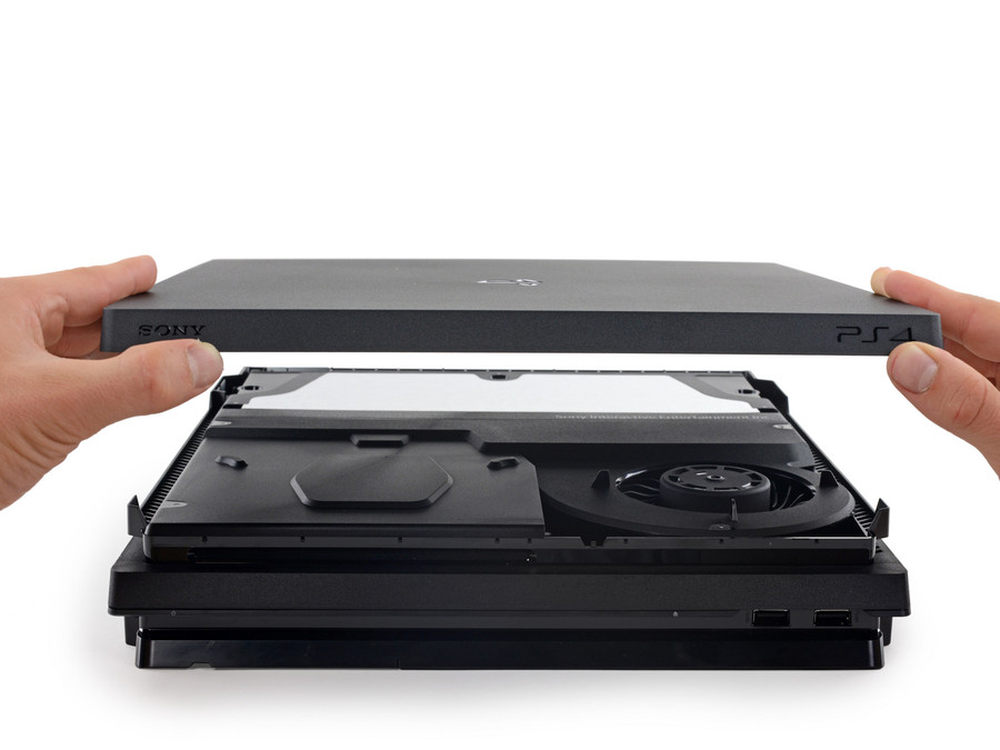

现在开始拆除另一面，轻轻的撬开黑色面板，这里并没有撕毁无效的标注贴纸，我们能明显感觉到面板为塑料材质，这样的设计也跟有利于WiFi信号的传输。而这里之所以没有撕毁无效的设计是因为风扇存在于该区域中，我们日常也会对它进行清理，所以索尼也在此使用了便于拆卸的设计。
9/18
现在开始拆解电源，这种模块化的设计确实特别好拆，难道索尼要制作可拆卸、替换的电源么？
10/18

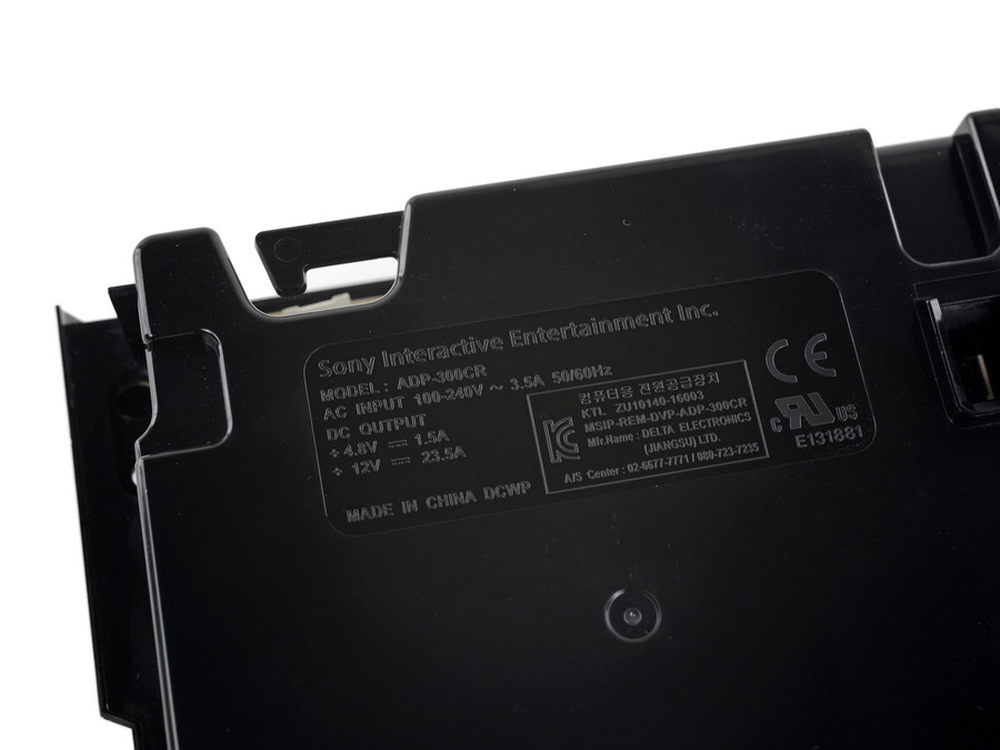

这里我们来看下有关该产品电源的一些数据，该产品型号为ADP-300RC，100-240V的宽幅电源，3.5A、50/60Hz，由中国制造。
11/18

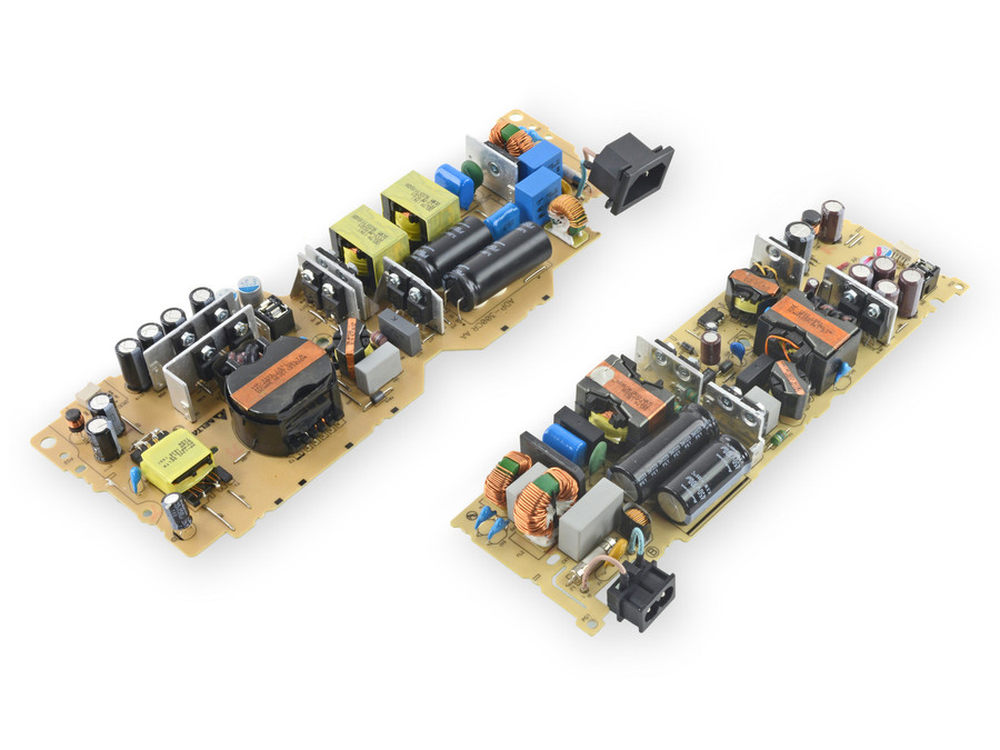

上图左侧为PS4 Pro的电源元件，右侧为PS4的电源元件，虽然都排列十分工整，不过PS4 Pro整体却更大一些，重量也高了一些，而这种更大的体积和更分散的布局其实也更便于散热，更适合配合高性能GPU使用。
12/18

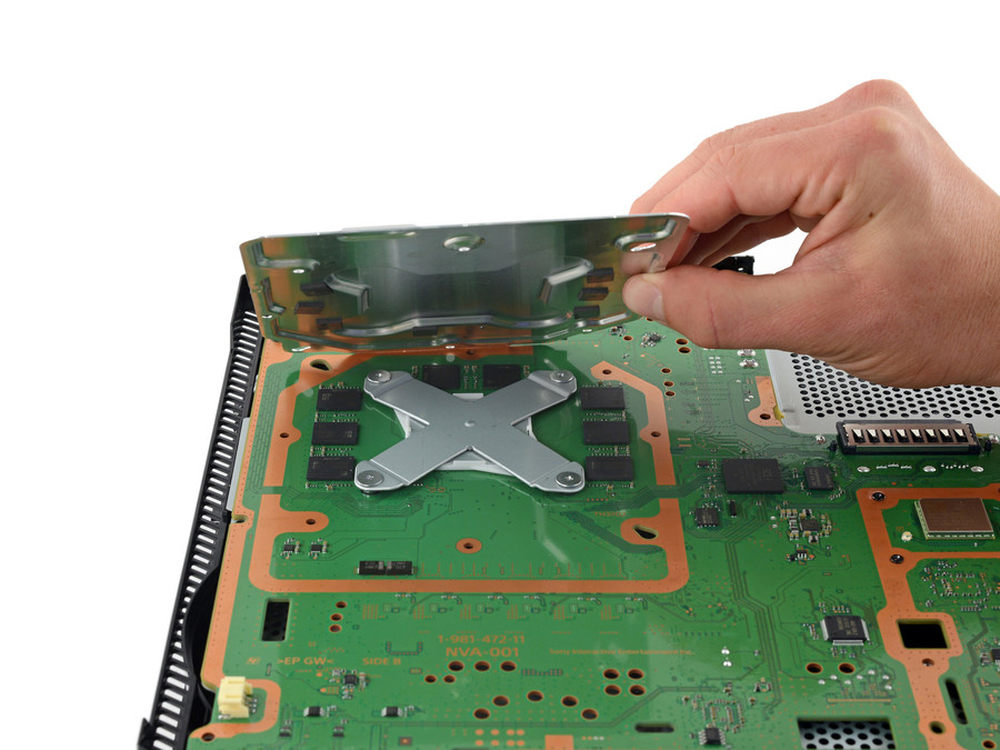

好，现在开始翻过来拆除主板，APU上还有一层屏蔽罩，打开后还有X形状的另一层辅助散热板，这样的设计足以看出索尼对该产品散热的重视。
13/18

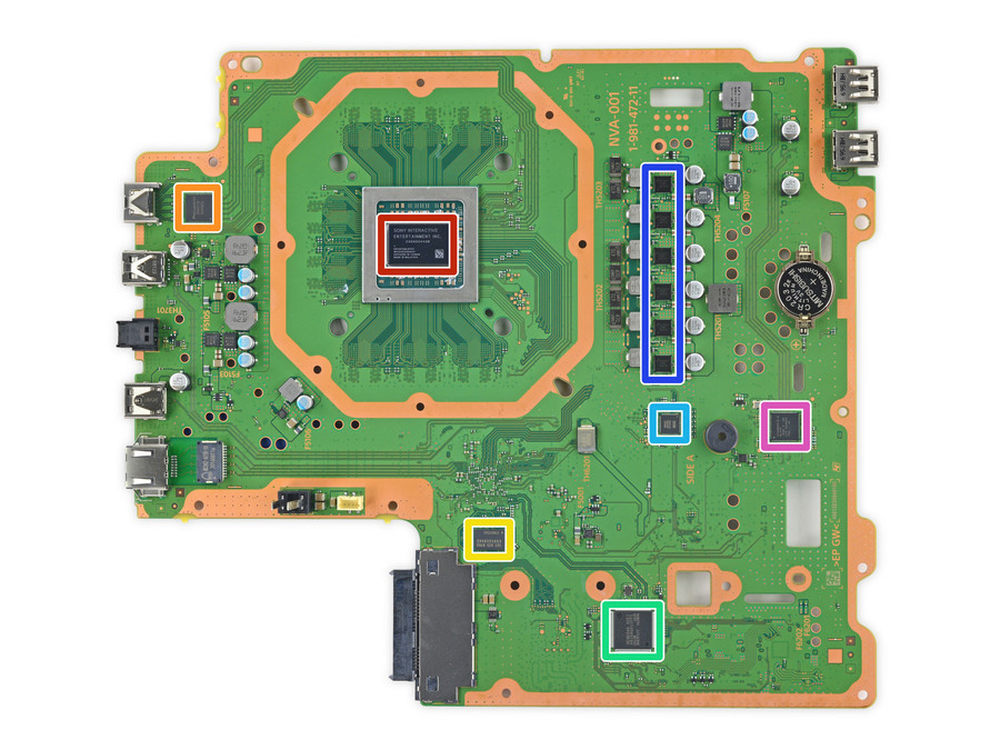

将它们都通通取下后我们来看看主板上都有哪些元件，其中包括红色区域的AMD定制CXD90044APU；左侧橘色区域为松下 MN864729 HDMI发射器；黄色区域为三星K4B4G0846E 512MB DDR3同步动态随机存取存储器；绿色区域为瑞萨科技公司旗下的R9J04G011FP1控制芯片；浅蓝色区域为35218 v625p 5vnq国际整流器；蓝色区域为dg26cf fdmf 6840c仙童半导体；粉色区域为cypresscyusb3312usb 3集线器控制器！
14/18

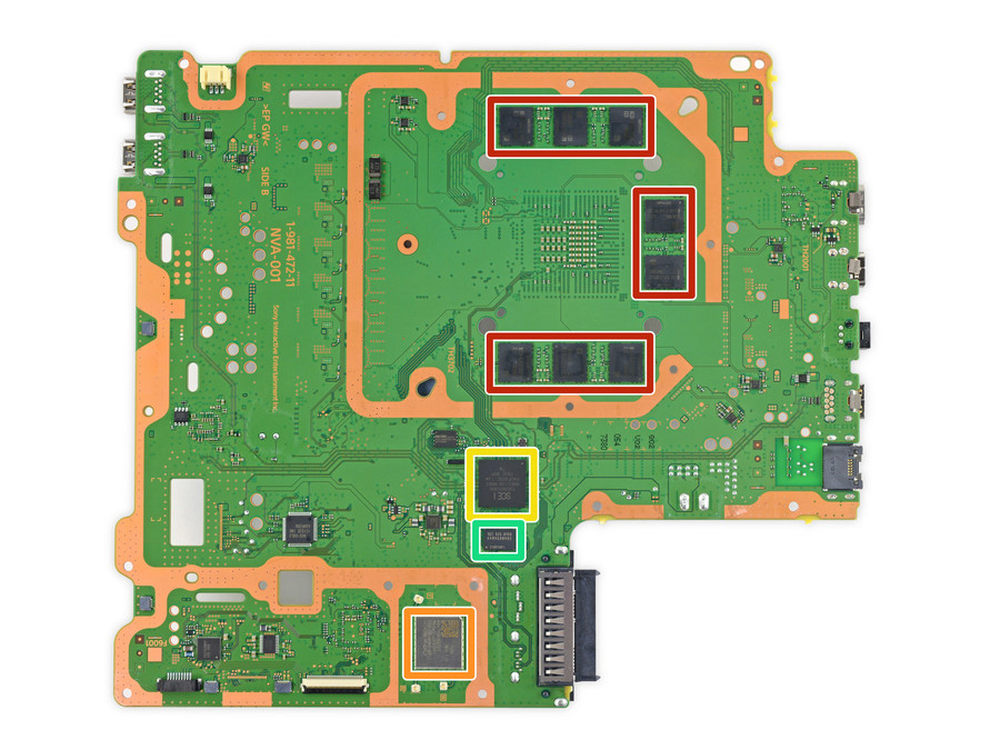

上图红色区域为8个三星K4G80325FB 1GB GDDR5内存；橘色区域为索尼j20h091wireless通信模块通信模块；黄色区域为索尼旗下SCEI CXD90036G南桥芯片；绿色区域为三星K4B4G0846E 512MB DDR3显存。
15/18

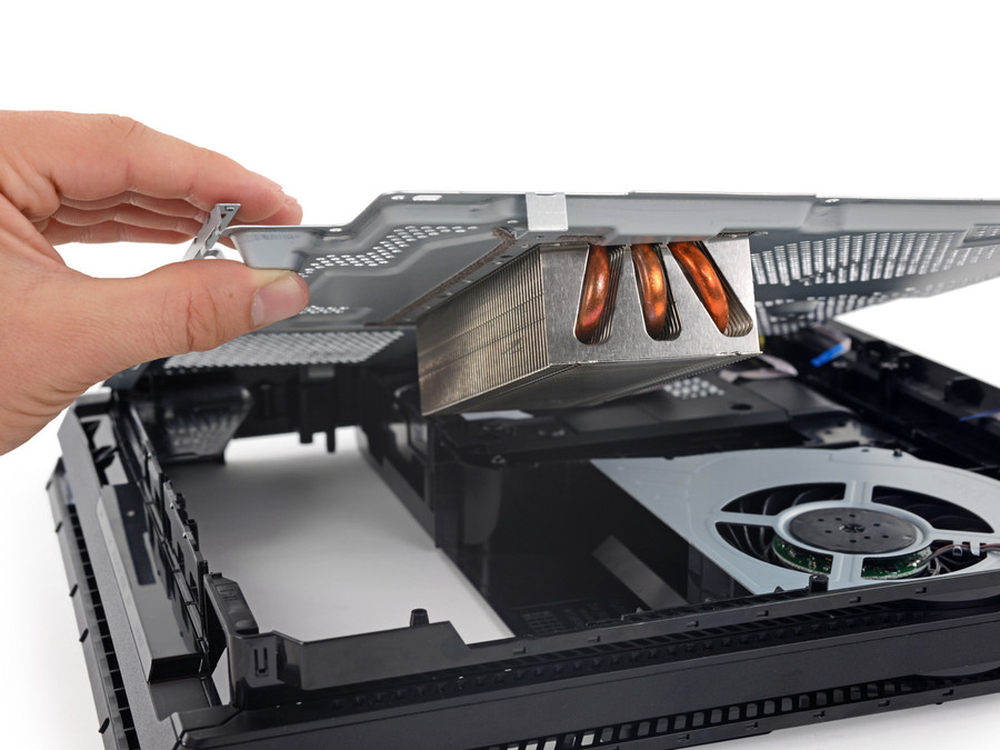

PS4 Pro的主散热器拥有三根热管，堪比PC。散热器每一层鳞片的扣接都非常的精细到位，保证高效率散热。主散热器被焊接在了金属板上，底部的铜芯与热管相连，将APU的热量快速带走。
16/18

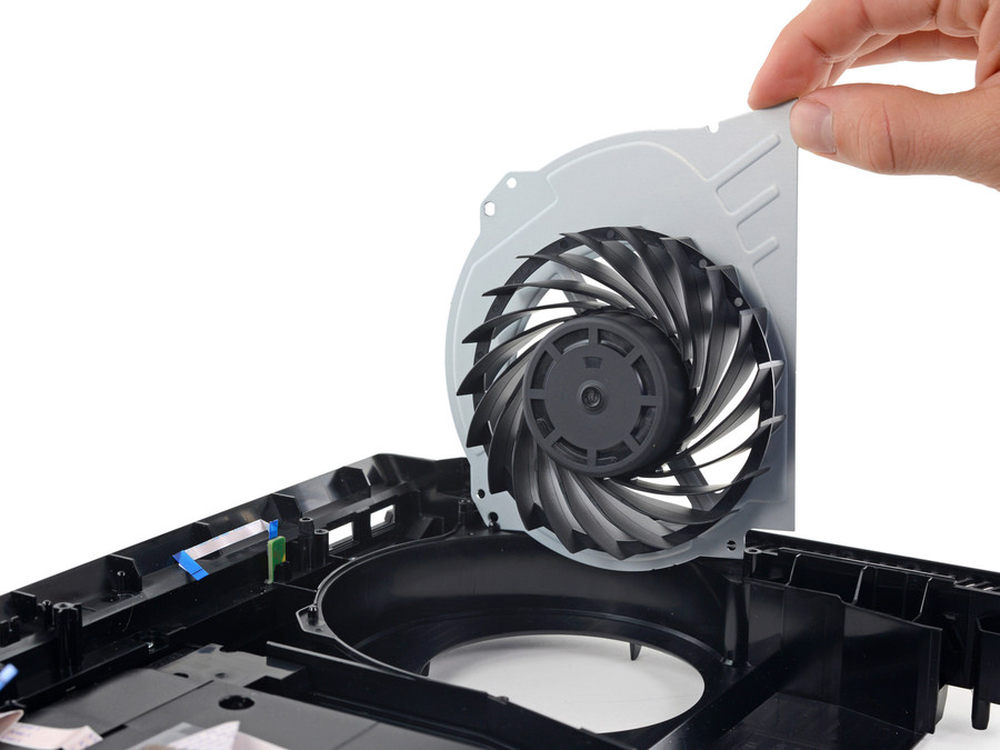

拆除主散热器后，涡轮风扇便成为了下一个拆解目标，风扇额定电压12V，2.1安培25.2瓦特。
17/18

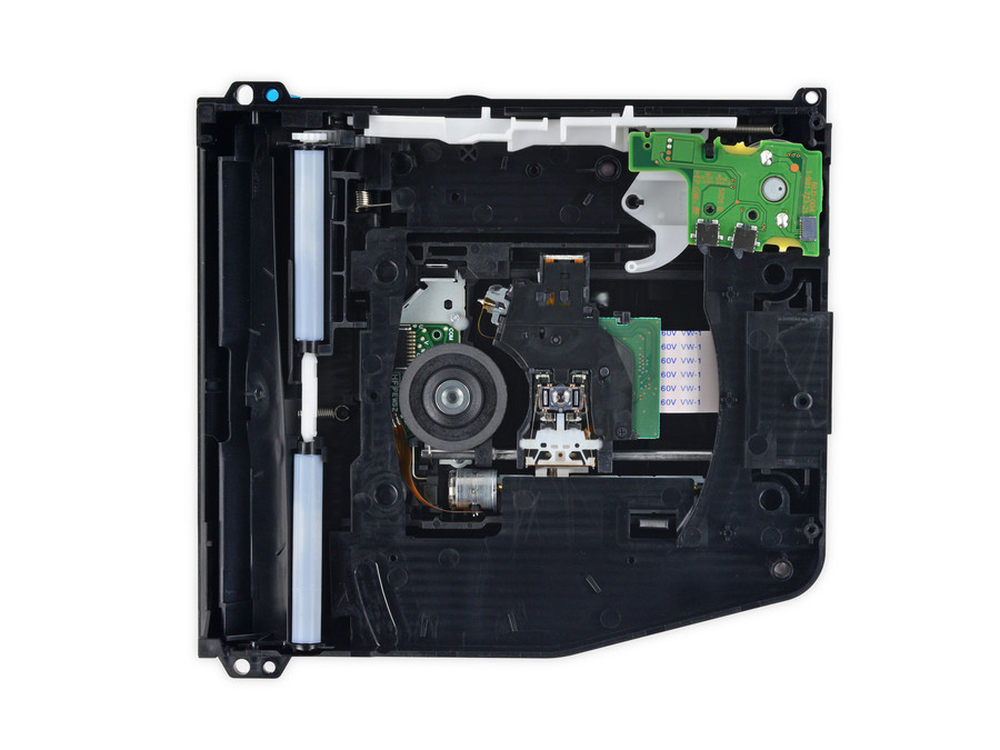

最后是光驱，蓝光光驱部分的空间设计也变得更加简单，光驱内部及散热机构延续了PS3时代的设计。
18/18

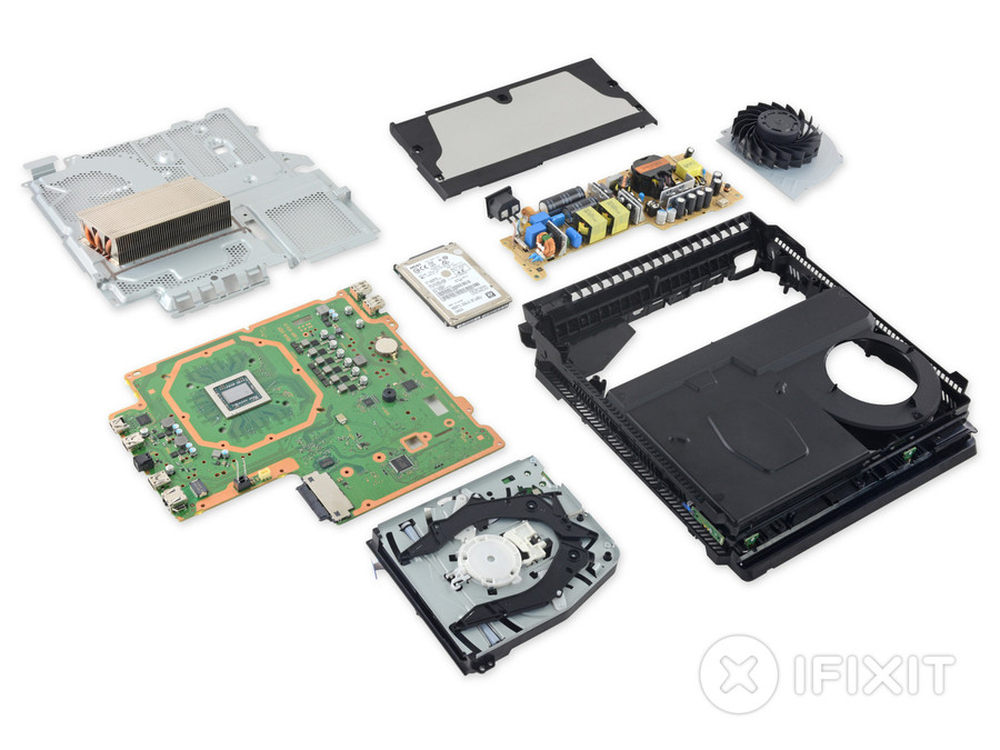

上图便是PlayStation4 Pro的零部件全家福，最后iFixit给出该产品可维修度得分为8分（满分10分，分数越高越便于拆解）。首先值得肯定的是该产品采用了无粘合剂的设计，更便于拆卸和组装，其次硬盘也是十分方便更换的，而且你还不用担心无法保修。不过也有一些点比较闹心，比如虽然你可以自由的对风扇进行清洁，不过拆除下来却需要很多步骤，另外安全螺丝和防篡改的密封条也让用户懒得拆解和研究它。这也是最后给出8分的原因。
