装机也能很简单 新一代Z270小钢炮游戏主机装机记
1/23
近两年随着电脑主机中几个传统发热大户的能效比逐年攀升，小体积高性能的ITX小钢炮的装机难度也变得非常简单了。拥有一台小钢炮游戏主机也成了不少玩家们的梦想，那么新一代Z270平台的ITX小钢炮长啥样？装机过程中有啥窍门和注意事项？这次就让笔者为大家讲解。
2/23
所谓ITX小钢炮，指的是基于ITX板型和机箱为平台以高性能硬件为核心打造的高端游戏/工作用主机，体积小巧性能强力是他的主要特点。目前常见ITX小钢炮装机主要分为了两个流派：散热和扩展能力较强、硬件选择范围宽广的小胖子流和对硬件规格参数、供电和散热提出非常高要求非常高的极限体积流。我们这次为大家展示的就是小胖子流小钢炮装机。
3/23

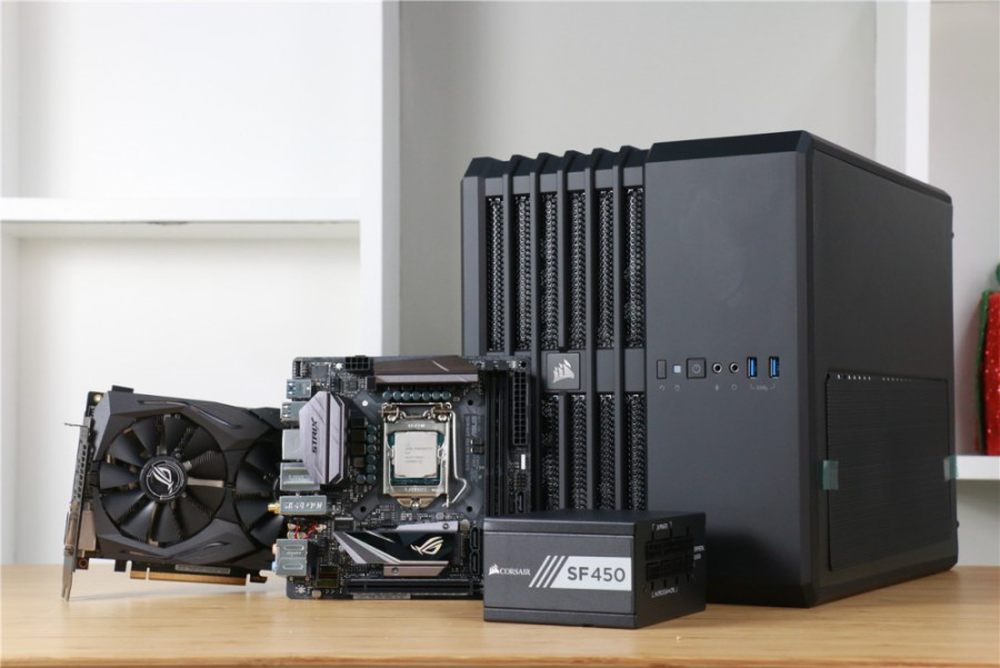

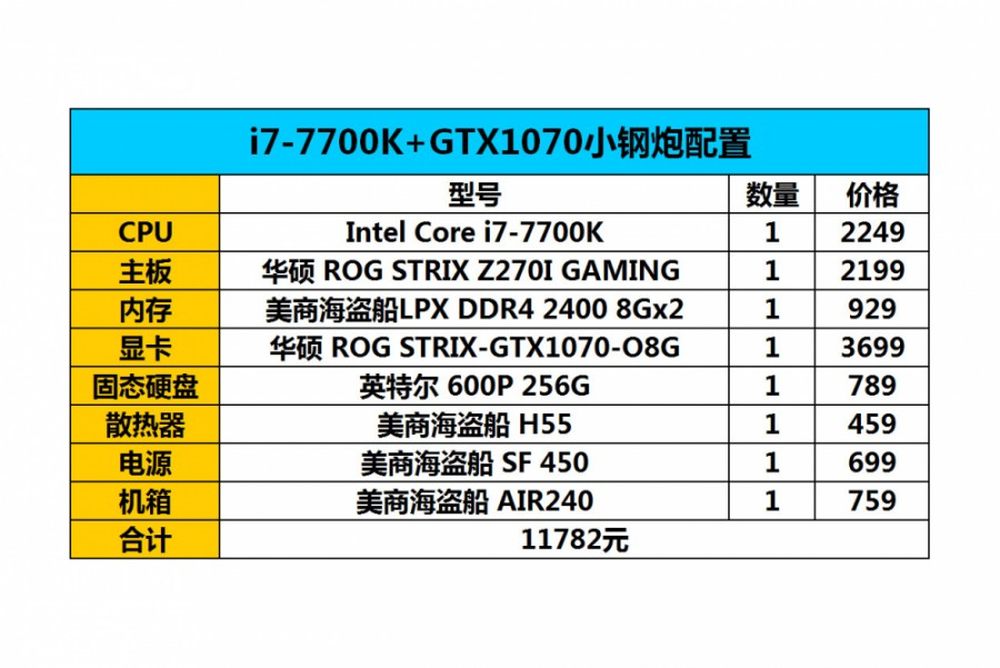

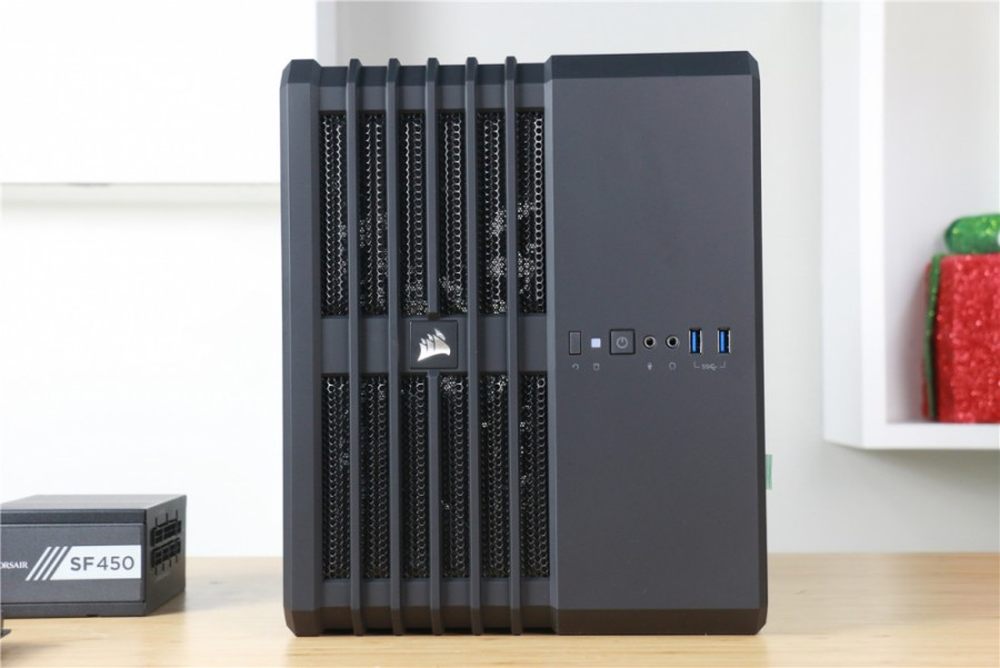

得益于AIR240机箱良好的硬件兼容性，我们选择的i7-7700K+STRIX Z270I GAMING+STRIX 1070 O8G这样强力的配置都能获得充裕的装载和散热空间，在这样的配置水平下绝大多数的最新单机游戏大作都可以在2K分辨率下以高或超高画质流畅运行。
AIR240机箱兼容MATX板型，所以如果ROG STRIX Z270G GAMING之类的高端MTAX主板可以开启双显卡SLI/CF这样丧心病狂的模式。
4/23

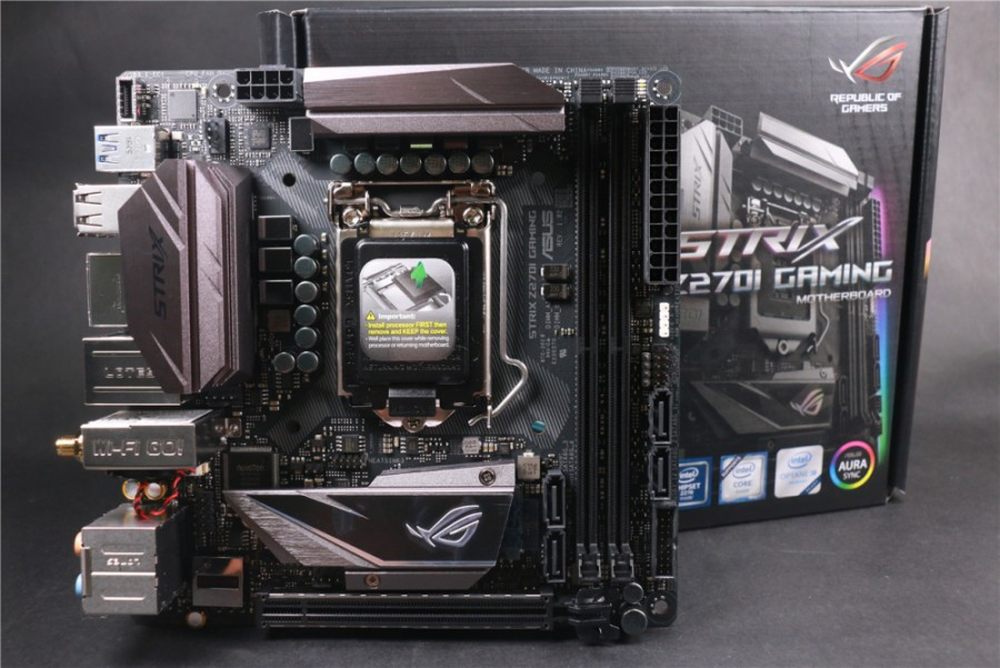

因为ROG本代确认不会推出M9I这样的旗舰水平ITX主板，所以摆在我们面前的ROG STRIX Z270I GAMING就成了目前市场上最高端最优秀的小钢炮主板。做工用料及品质毋须多言，就算是现在大家比较在意的颜值方面STRIX Z270I GAMING也是比较出色的，板载双M.2接口，自带RGB底灯带和RGB灯带接口并支持华硕自家的“灯光全家桶”AURA SYNC技术，与ROG STRIX系列显卡和ROG自家外设装备堪称绝配。
5/23

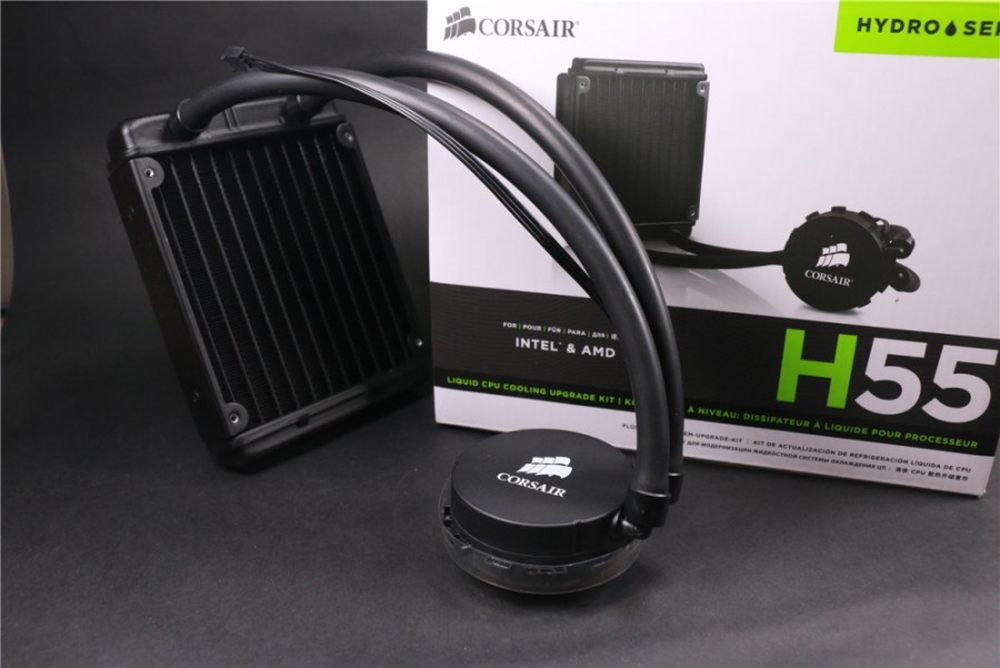

小钢炮装机的硬件选择中，内存和散热器的选择要合并在一起来说。如果你和笔者一样选择的机箱对水冷散热器支持的比较好（商品介绍页面会有对应介绍），那么选择一个散热能力强悍同时节能静音的水冷散热器肯定是省心的选择，我们这次装机就选择了售价较为实惠同时各方面比较均衡的H55散热器。在安装水冷散热器的前提下，内存的选择空间是非常大的，基本不会发生尺寸不兼容的情况。
6/23

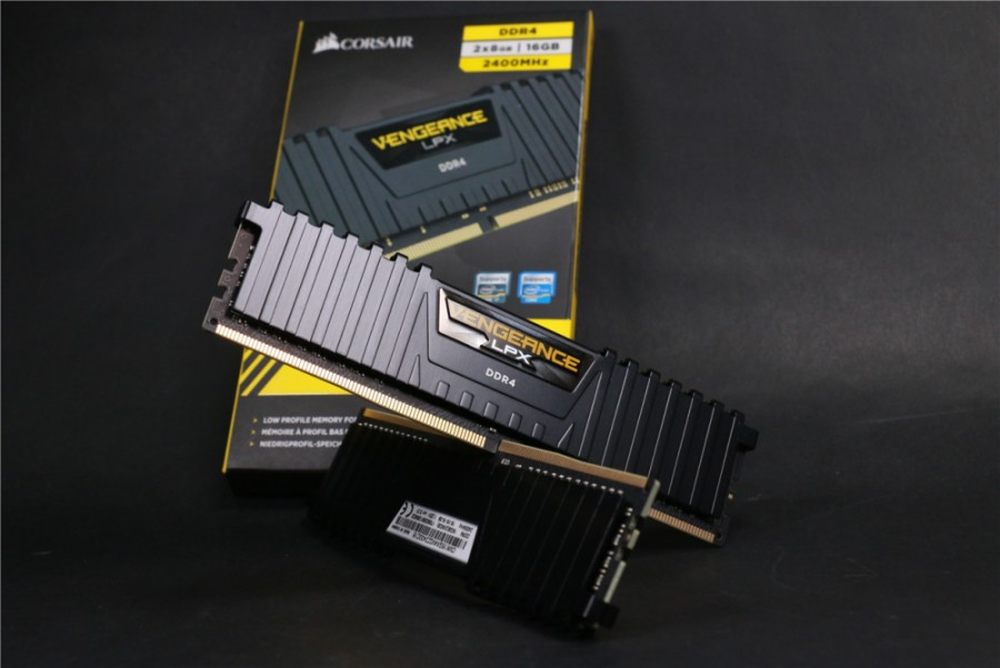

如果你选择了风冷散热器方案，在购买散热器前除了要看机箱规格中的散热器限高，同时还要看看散热器（尤其是下压式散热器）在装载后会不会与主板的供电散热模组、内存及显卡等原件发生冲突，在购买前就需要提前查阅相应资料或者进行咨询了。在这种情况下，低型面设计的内存就显得非常有必要，同时如果还能有金属散热器辅助内存散热那肯定是更好的，所以我们这次选择了海盗船 复仇者LPX DDR4 2400 16GB套条。
7/23

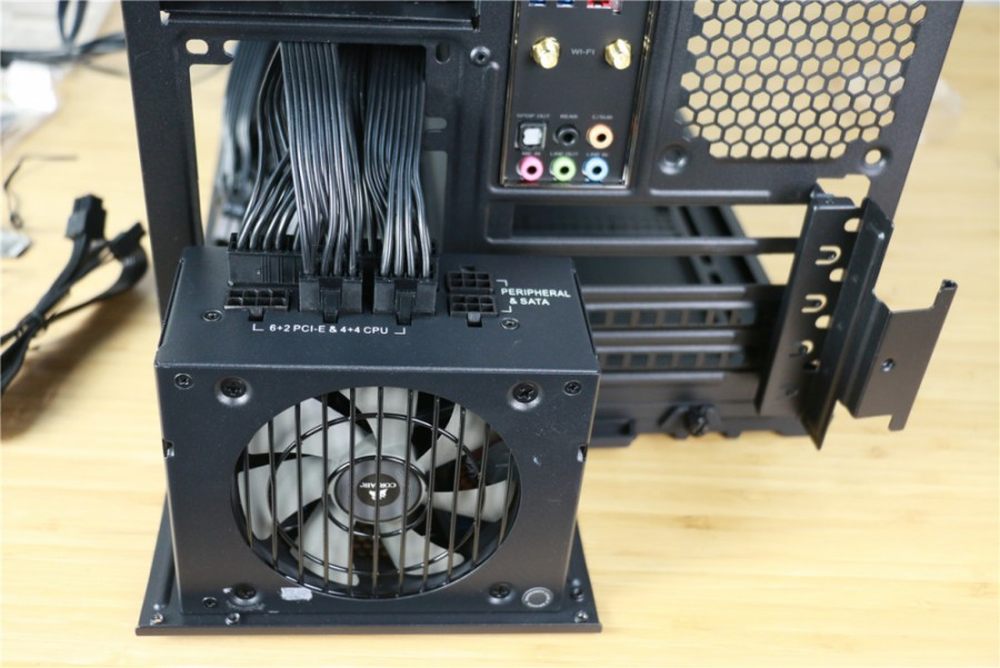

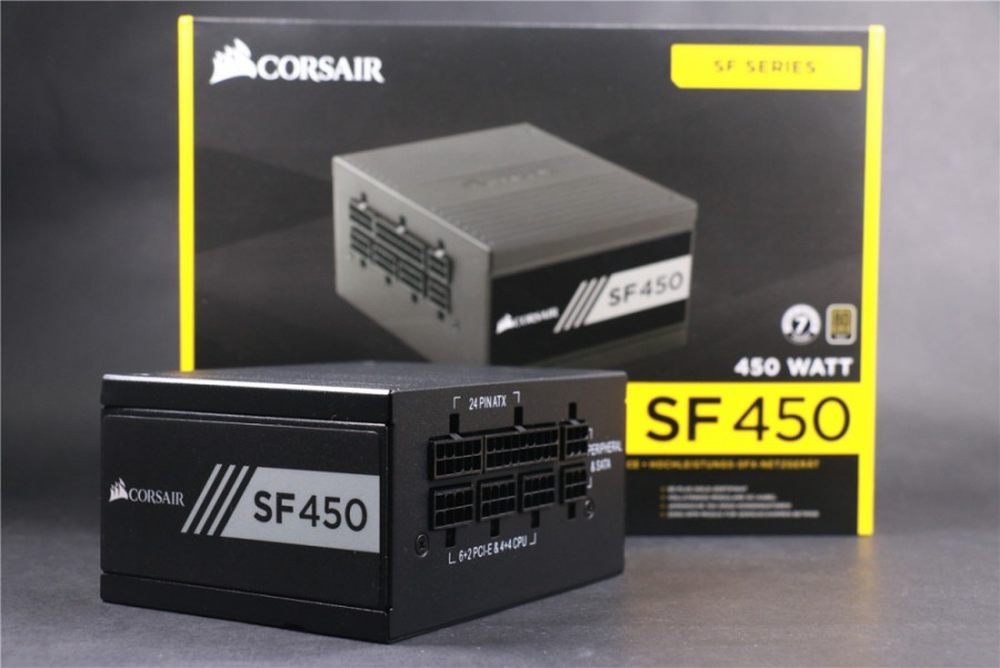

电源方面，尽管AIR240机箱能够完美支持ATX电源但我们依旧选择了体积小巧实力不俗的SFX规格电源SF450并使用了SFX-ATX电源转接板。除了紧凑精致的结构和高品质的电力供应，全模组线材结构和优质的线材都是我们非常欣赏SF450的原因。
8/23
接下来我们就进入装机步骤了，如果是自己在家装机的朋友，只需要自备一把十字螺丝刀即可完成。
9/23

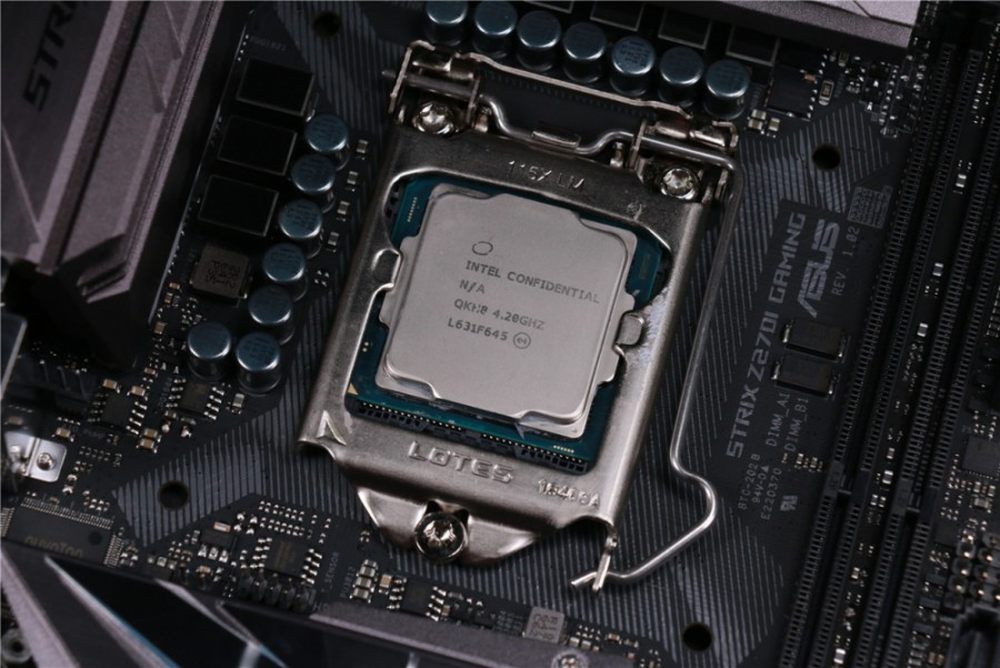

首先我们在主板上装入CPU，我们将CPU PCB一脚上的铜色三角与扣具上的三角对应即可，切忌CPU还没装稳就贸然压上扣具。
10/23

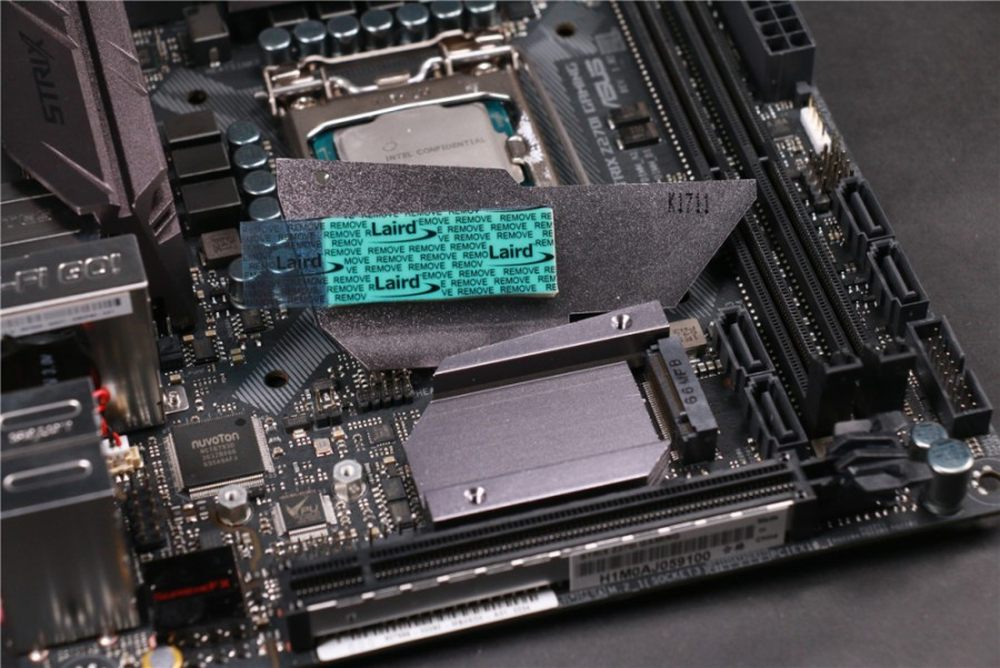

因为我们选择的是M.2接口的SSD，所以我们需要从主板的附件螺丝包中取出加高丝柱，打开M2 SSD扣盖后需要撕下导热硅胶上的塑料封皮以保证SSD与散热片的良好贴合。
11/23

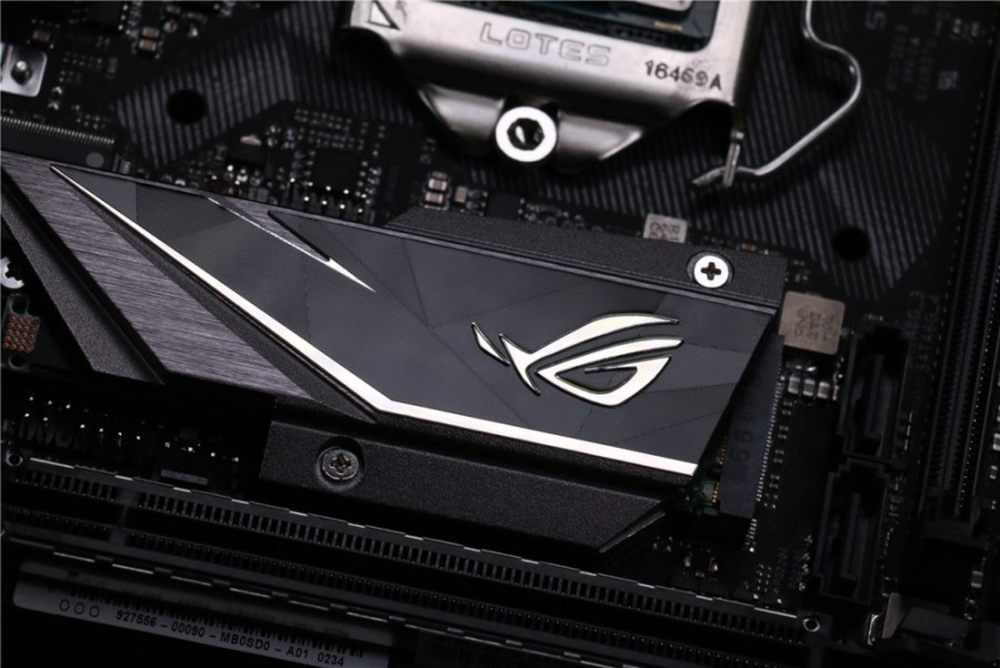

随后我们锁死螺丝即可，STRIX Z270I GAMING的南桥PCH与M.2 SSD共用这个信仰十足的金属散热器，主板的第二条M.2 SSD插口位于主板的背部。
12/23

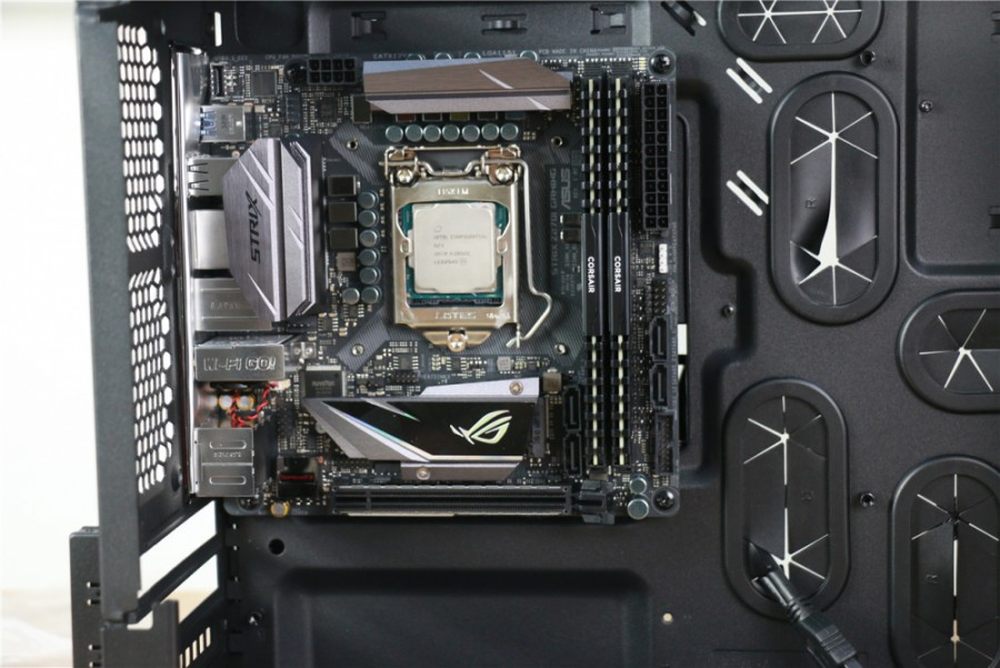

在将主板装进机箱前首先要装好I/O挡板，同时笔者个人装机习惯是不带散热器先将主板装入机箱中以构思接下来的散热器位置、走线以及整体的机箱风道情况。
13/23

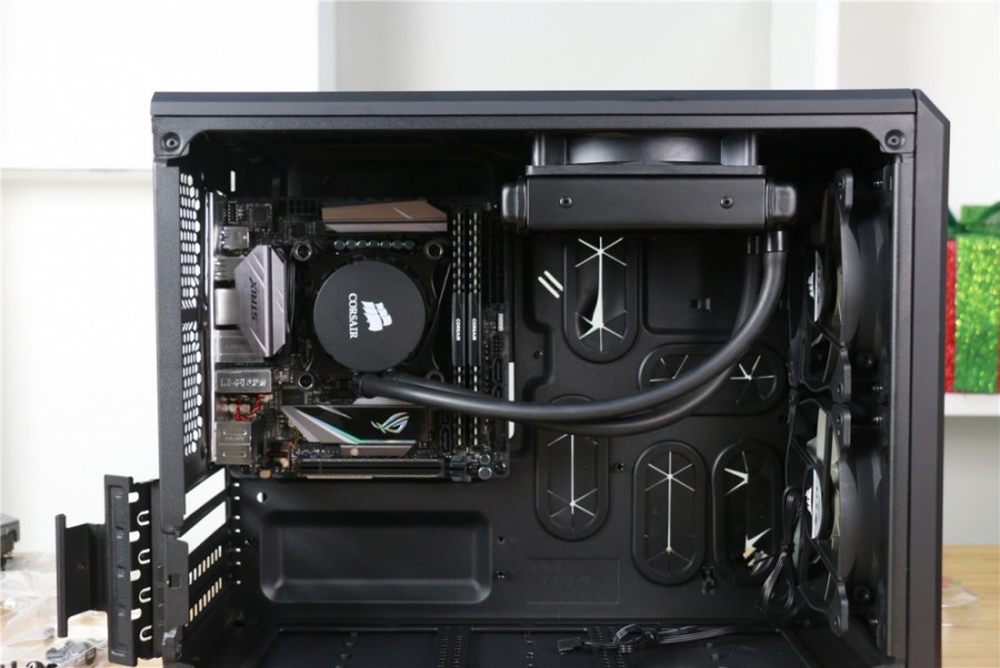

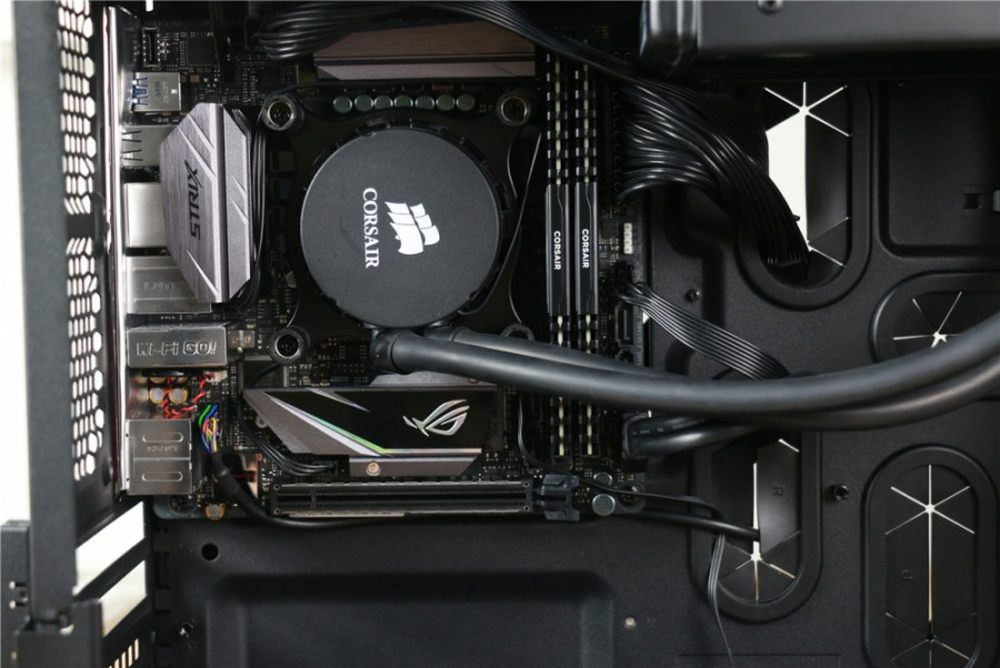

我们将H55散热器的风扇和冷排挂在了AIR240顶部靠前的位置，如果是240规格冷排那们直接将机箱前面板的两个风扇拆除后即可方便的安装。
14/23
全模组电源最大的方便之处就在于你可以随时根据自己的需求调整供电线，SF 450上自带这套模组线本身做工非常不错，长度也较为适中，稍加整理即可在机箱内部布置出简洁美观的走线。
15/23

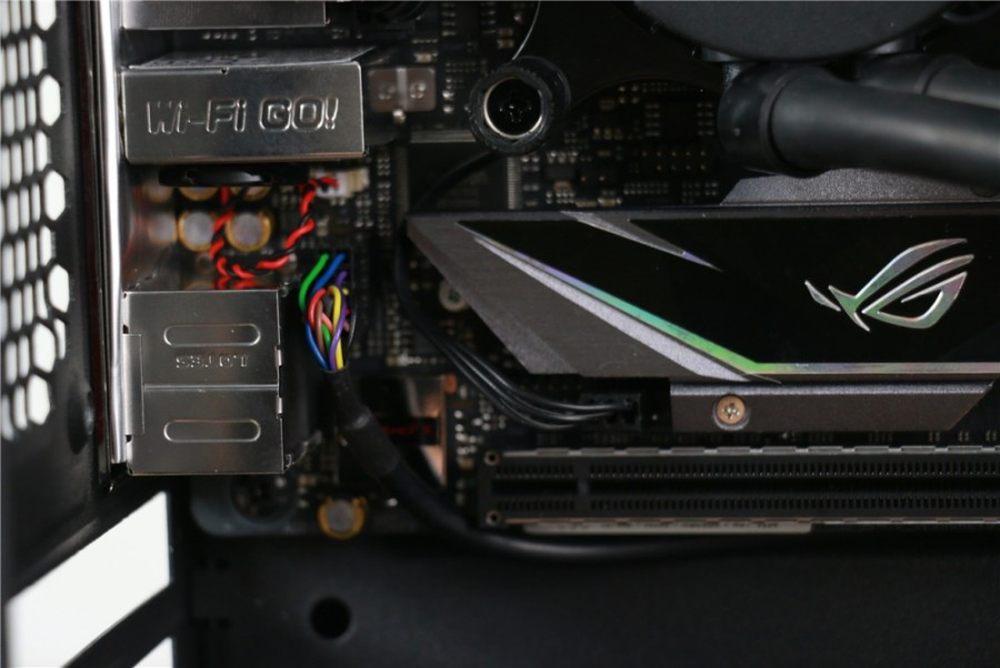

我们将电源线和跳线依次接入主板，可以看到结构合理背线空间的AIR240和STRIX Z270I GAMING主板的配合还是不错的大部分线材都能合理的隐藏起来，当然追求完美的玩家想要布置出完美的走线还是要动动脑筋的。
16/23
很多新手装机估计都很苦恼跳线怎么接驳才对，与其去网上搜索不一定适合自己主板的跳线接驳教程，还不如认真看两遍自己的主板说明书，说明书上已经用简单易懂的文字为大家标明了各个针脚的含义。跳线正负极的区分也有简单的窍门，双色跳线遵循的原则是彩正黑负，即彩色线为正极，黑色跳线在接口背面部分也有非常明显的三角形标志来代表正极。
17/23

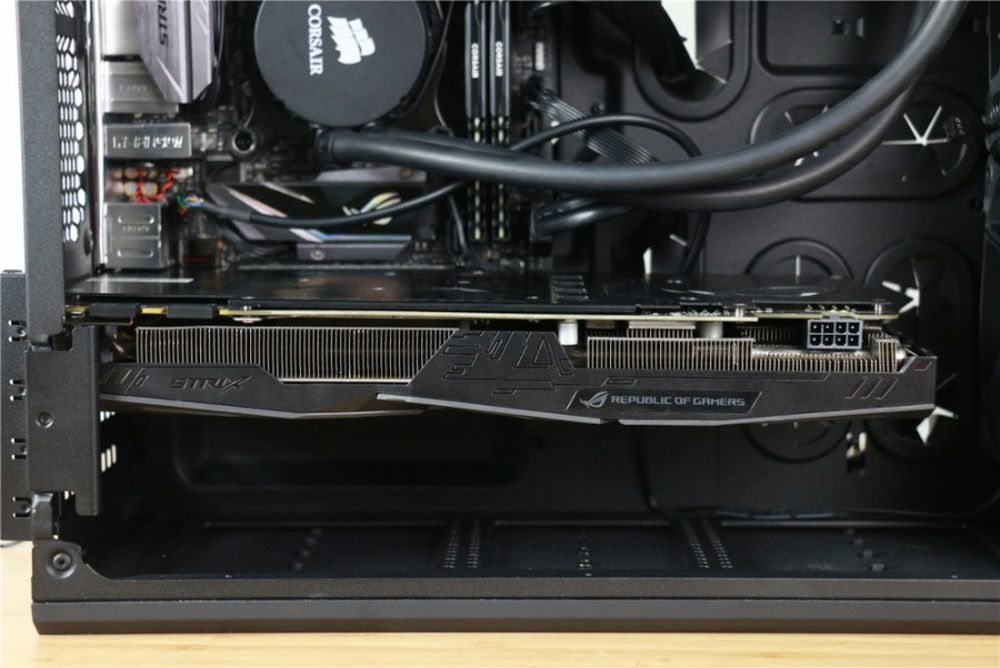

最后我们将ROG STRIX 1070 O8G显卡装入，整个小钢炮的装机工作基本就结束了。大家在自己选购硬件的时候需要注意的是显卡长度和机箱标支持的显卡最大长度，一般二者的差值最低要3~5cm才能保证安装显卡时不会发生“锯机箱”的惨剧。
18/23

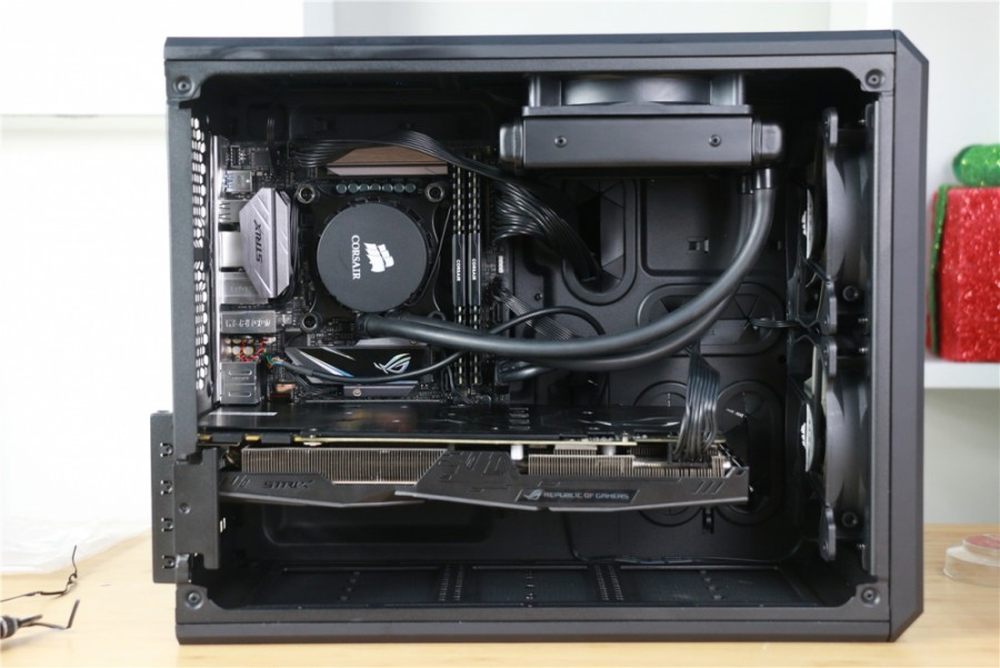

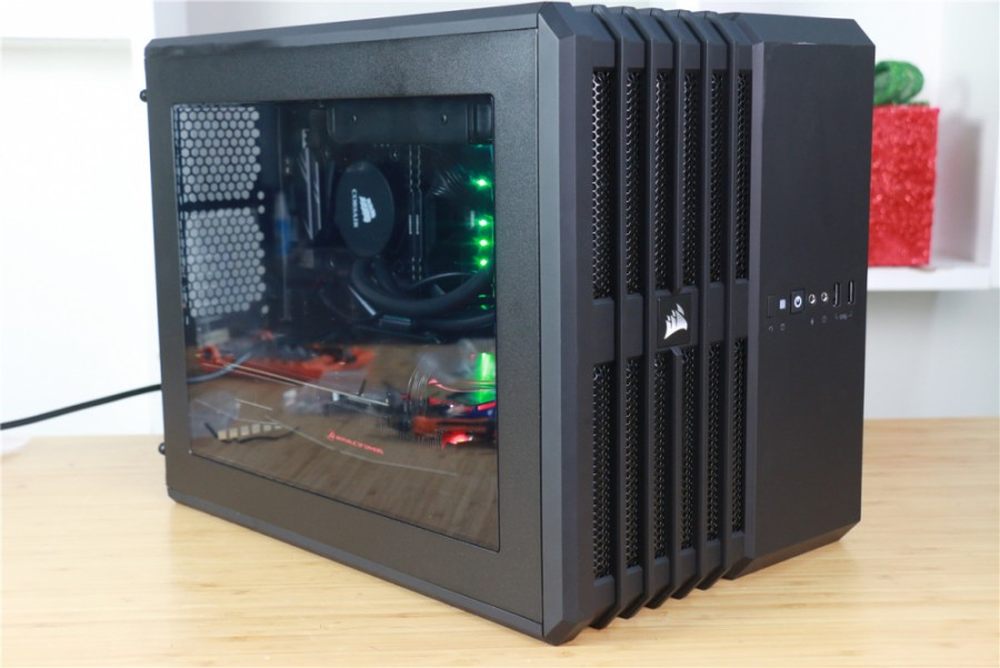

装机效果
19/23
最后我们来看看整机装好后充裕的背部空间，我们今天仅作展示并没有将AIR240的2.5寸和3.5寸硬盘笼装满。而在满载的状态下AIR240可以在MTAX平台上搭载240水冷散热器、两片全长显卡以及六片硬盘（2.5寸、3.5寸各3片），如果你愿意你完全可以在家打造出属于你的小型“核弹”。
20/23

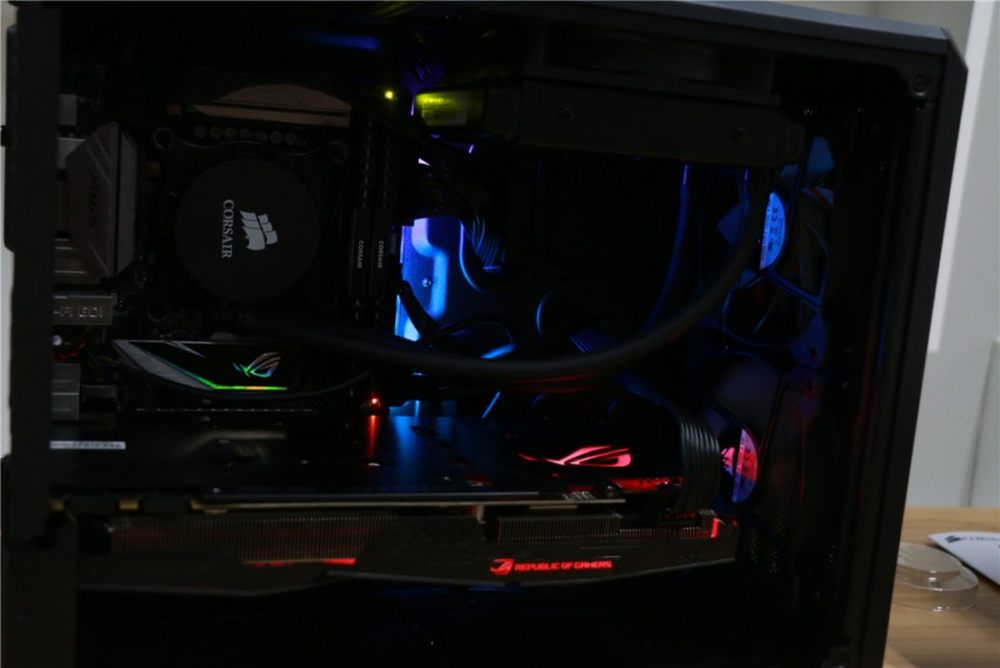

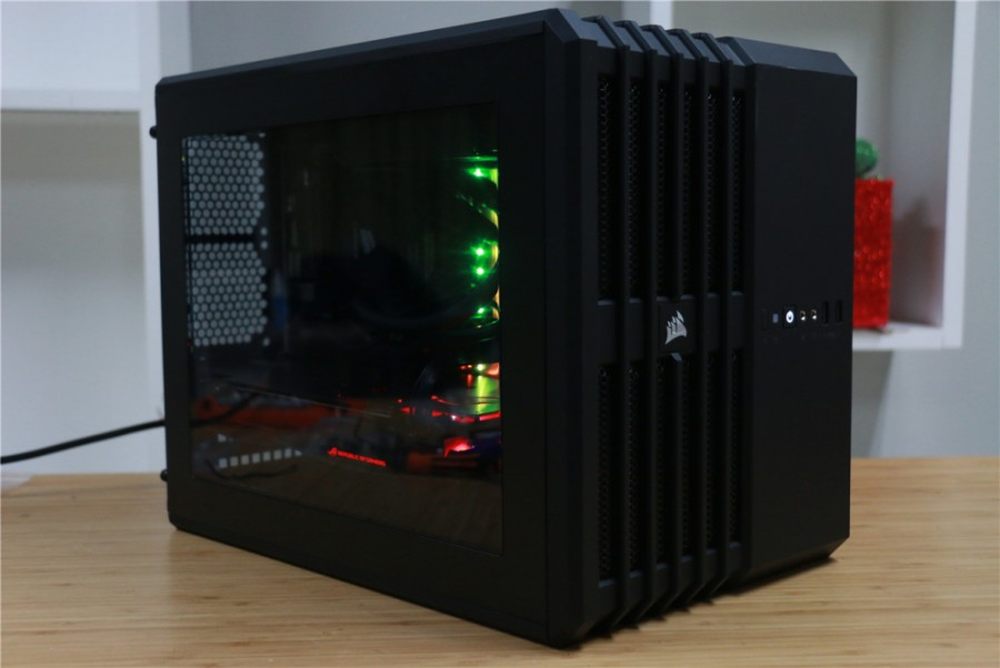

装机点亮效果
21/23
装机点亮效果
22/23
装机点亮效果
23/23
以前以硬件难选、装机难度大而著称的ITX小钢炮在目前的硬件潮流中已经变得相当平易近人，看了笔者的文章想必大家已经对小胖子流小钢炮主机有了一定的概念，欢迎大家在文章留言中与我们互动交流。
