解剖史上最强游戏机 微软XBOX ONE X拆解
1/29

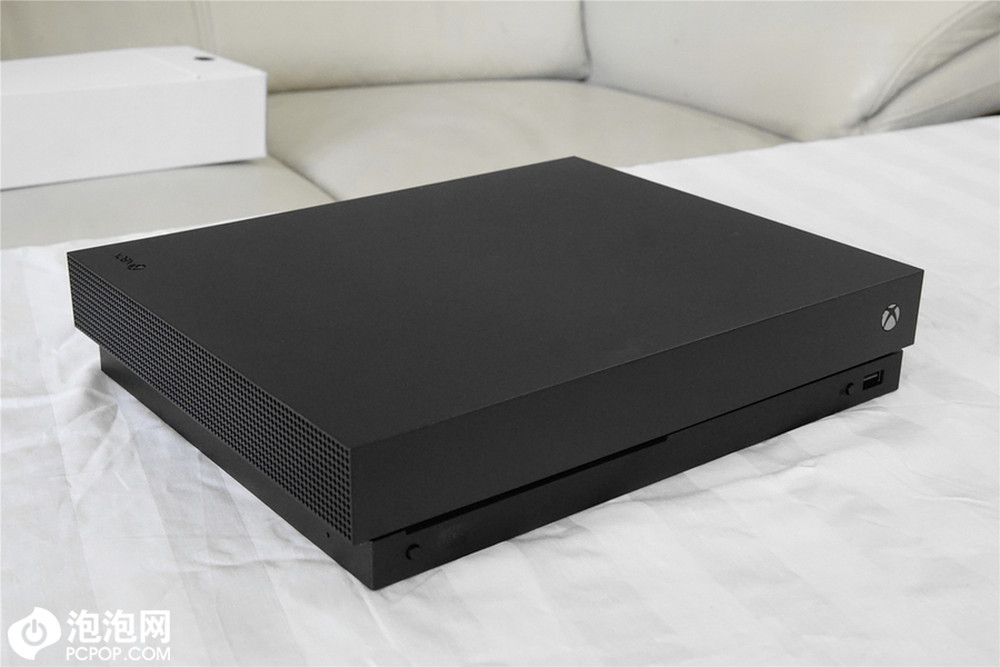

代号“天蝎座”XBOX ONE X是微软阵营在主机游戏进入4K时代推出的最新一代游戏机，采用八核心处理器和北极星架构显卡令微软在这次的游戏机性能大战中轻松战胜了索尼PS4 Pro，同时也成为了历史上最强大的游戏机。那么这款并不硕大的主机内部是怎样的结构呢？我们将手中的一台全新XBOX ONE X进行了拆解。
2/29

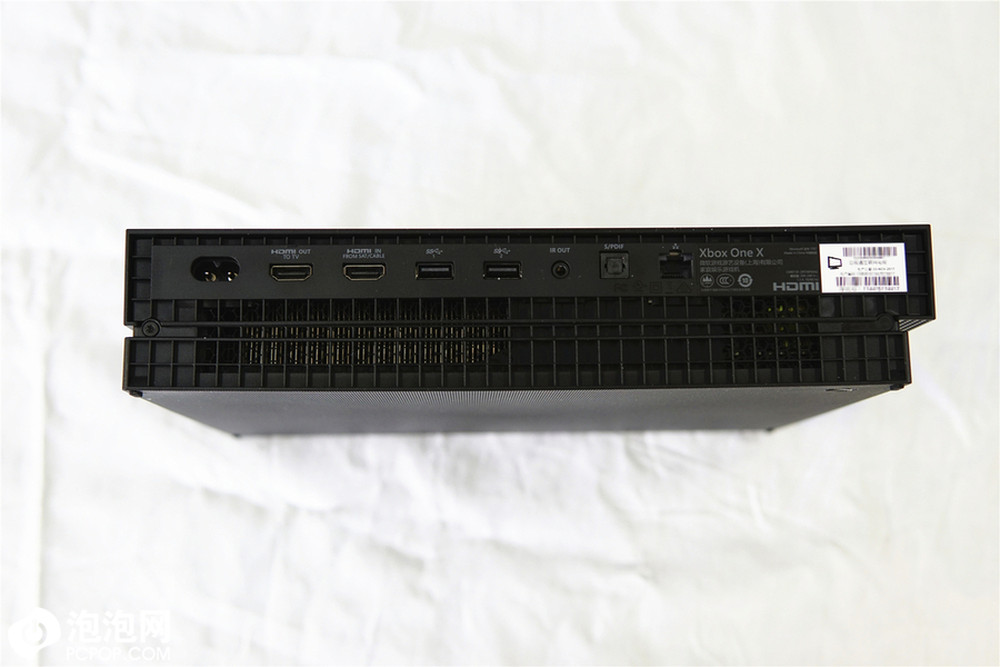

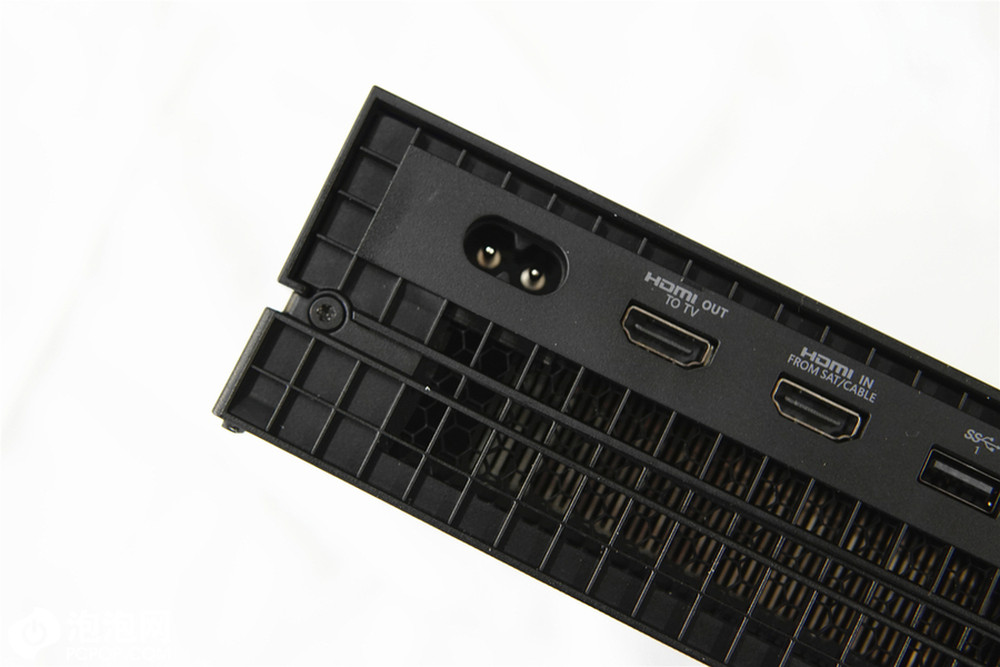

拆解由机身背部开始，这里有两枚负责固定外壳的螺丝，拆开这两颗螺丝即可开始我们的拆解过程。
3/29
右侧螺丝覆盖了易碎贴，损坏将影响保修。
4/29
左侧的螺丝则裸露着，整机所有位置都使用六角梅花螺丝，拆机之前需要先确认螺丝刀规格是否合适。
5/29

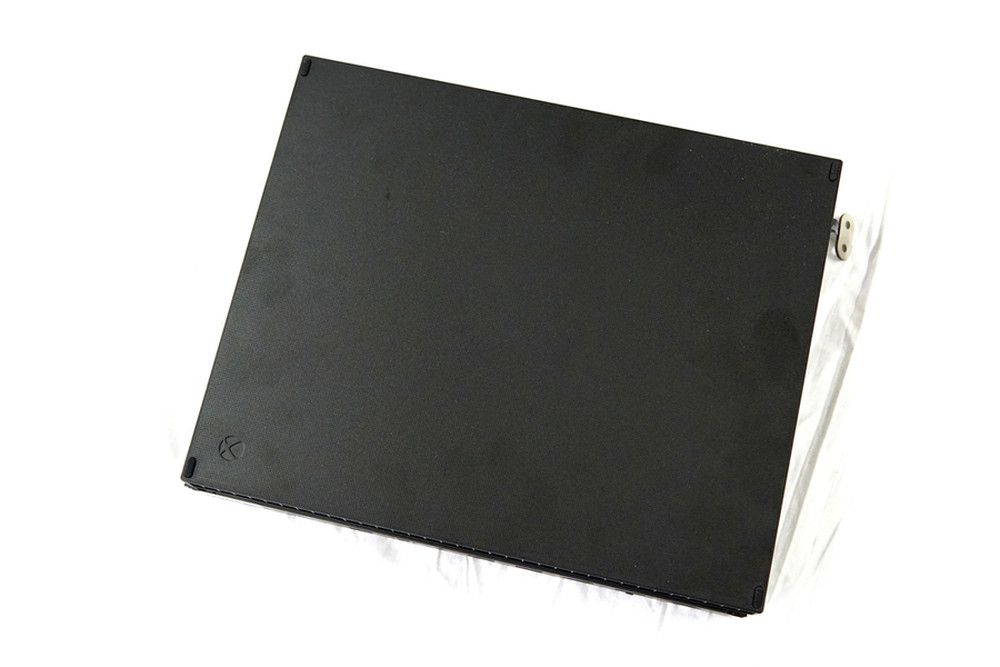

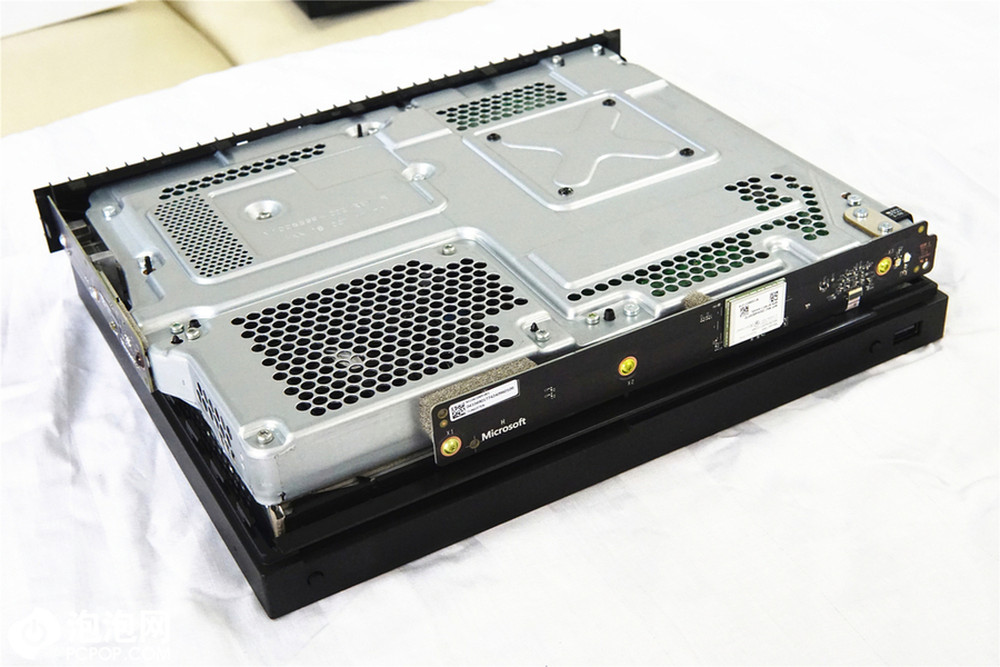

拧下上述两颗螺丝，向前推动即可拆下机身上盖。
6/29
可以看到机身前部和机身左侧有着两块长条状的PCB板。
7/29

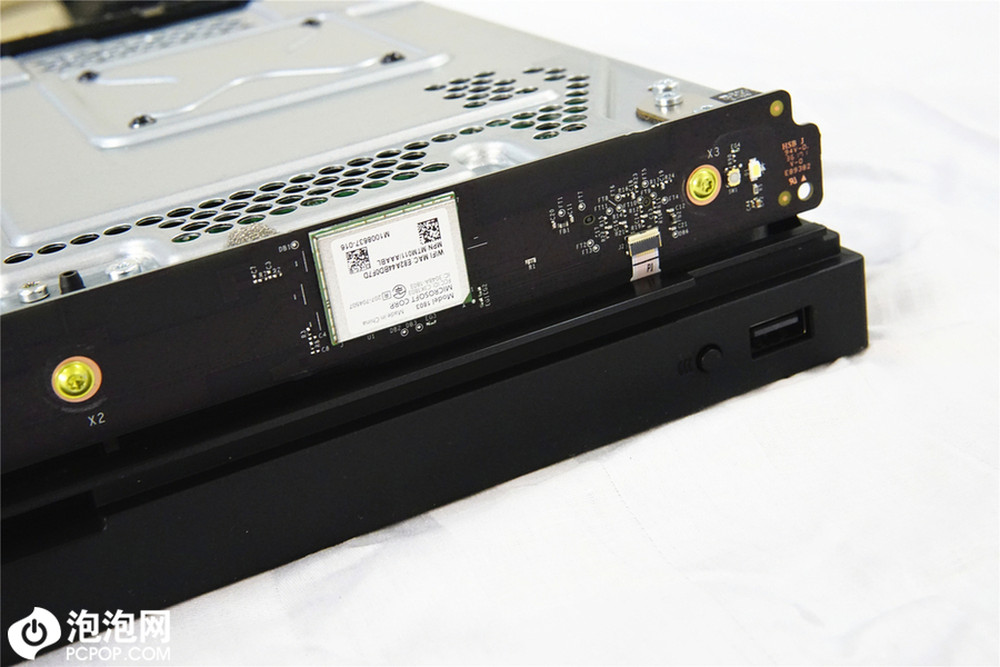

机身正面的PCB上集成了WiFi模块以及开机键。
8/29

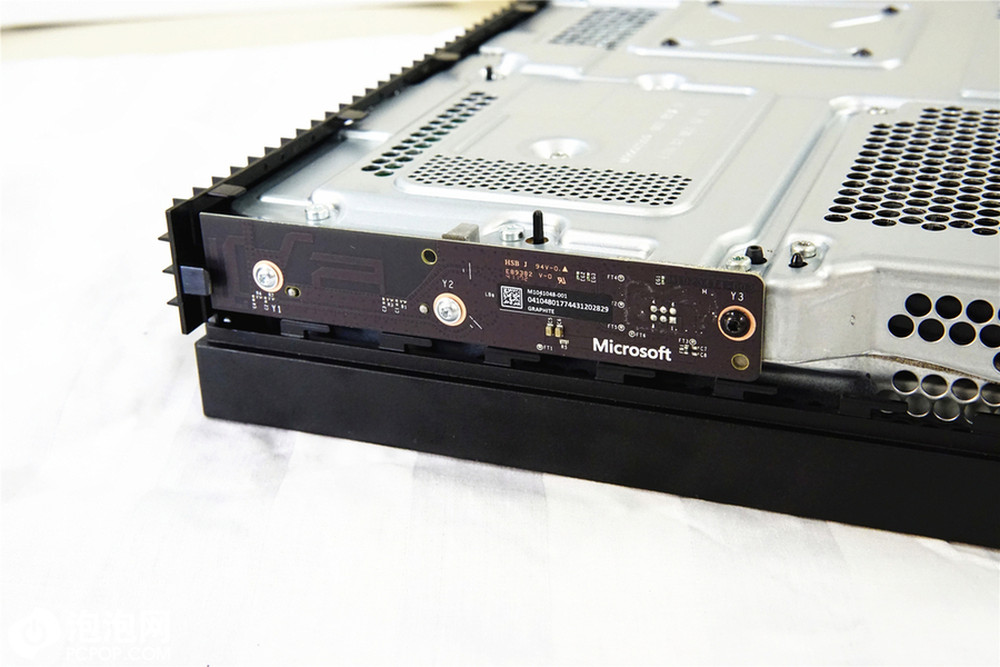

机身左侧的PCB板。
9/29

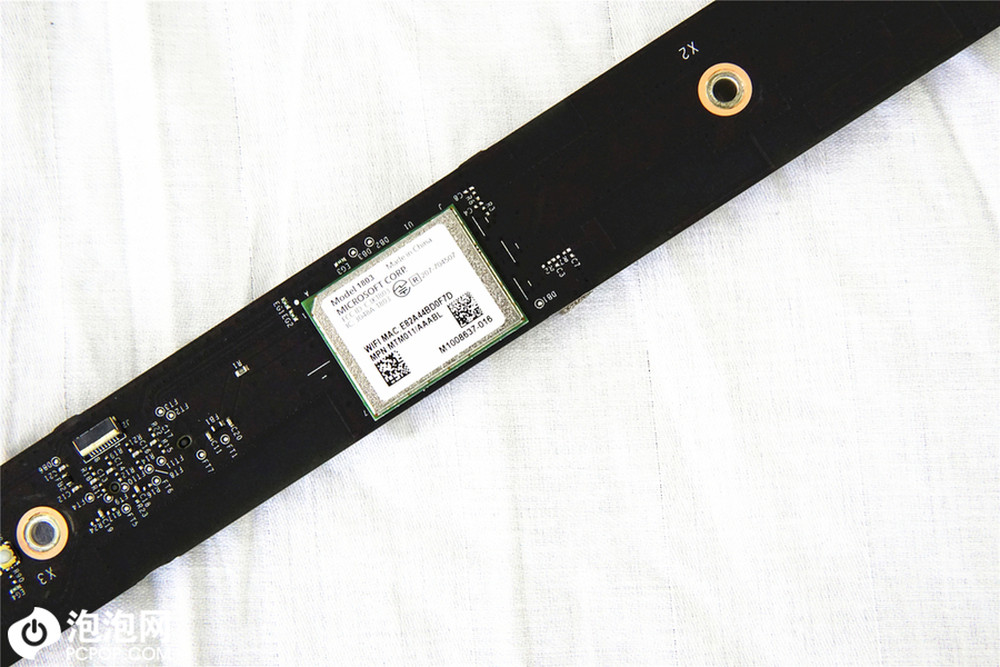

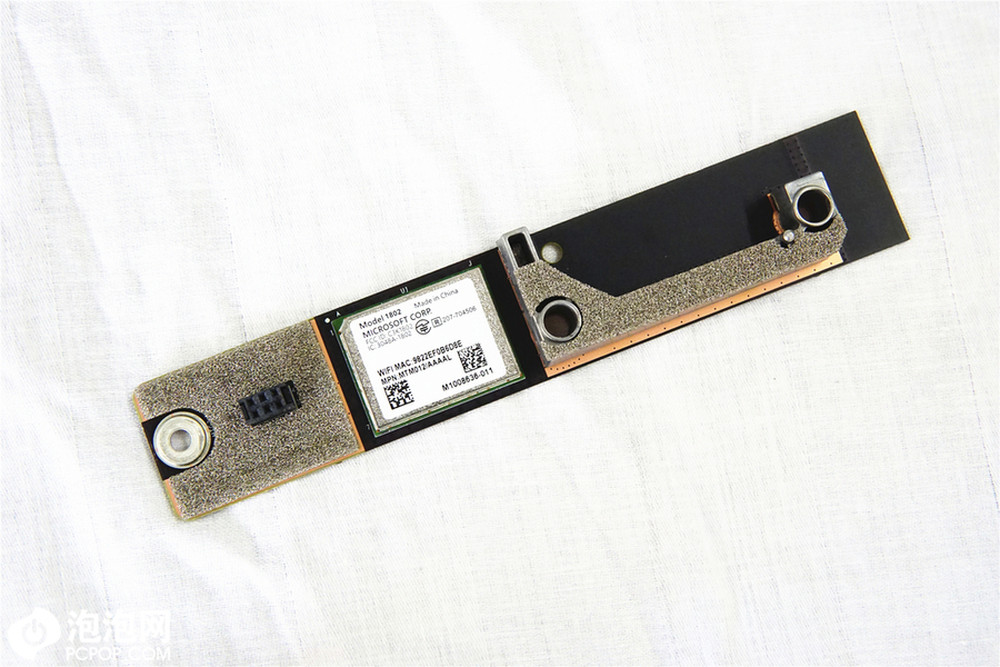

左侧的PCB板上也布置了一枚WiFi模块。
10/29
这两个无线模块一个是负责网络连接，另一个则是负责手柄和其他无线设备的连接。可以看到两个芯片的相似度相当高。
11/29
正面面板上的按键由排线和主板相连。
12/29

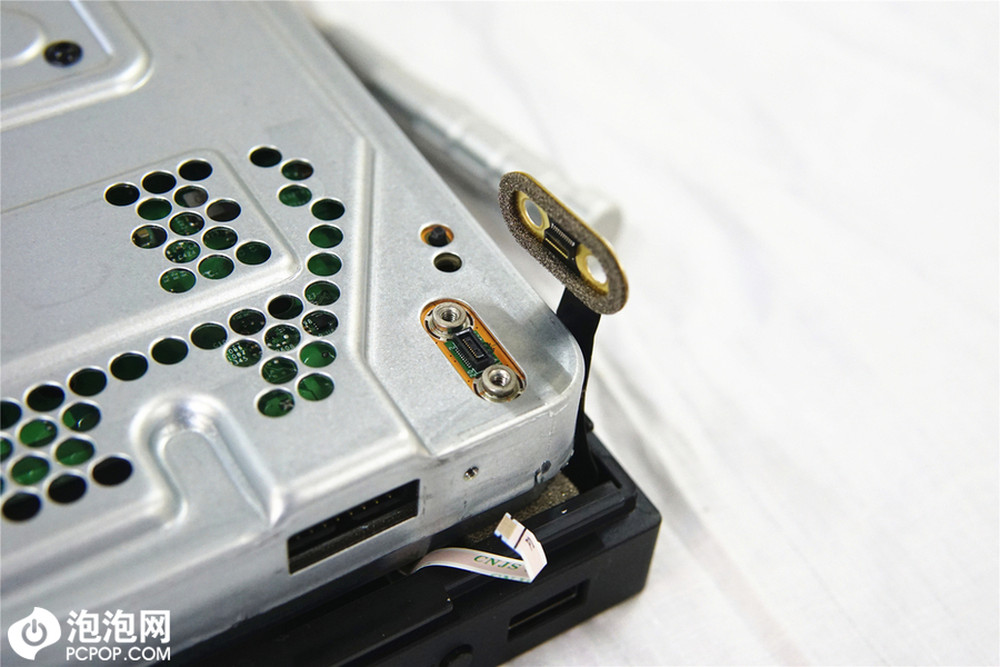

USB数据接口也通过特殊结构的接口和主板连接，并且由螺丝固定。
13/29
拧下上面的6枚长钉形螺丝。
14/29

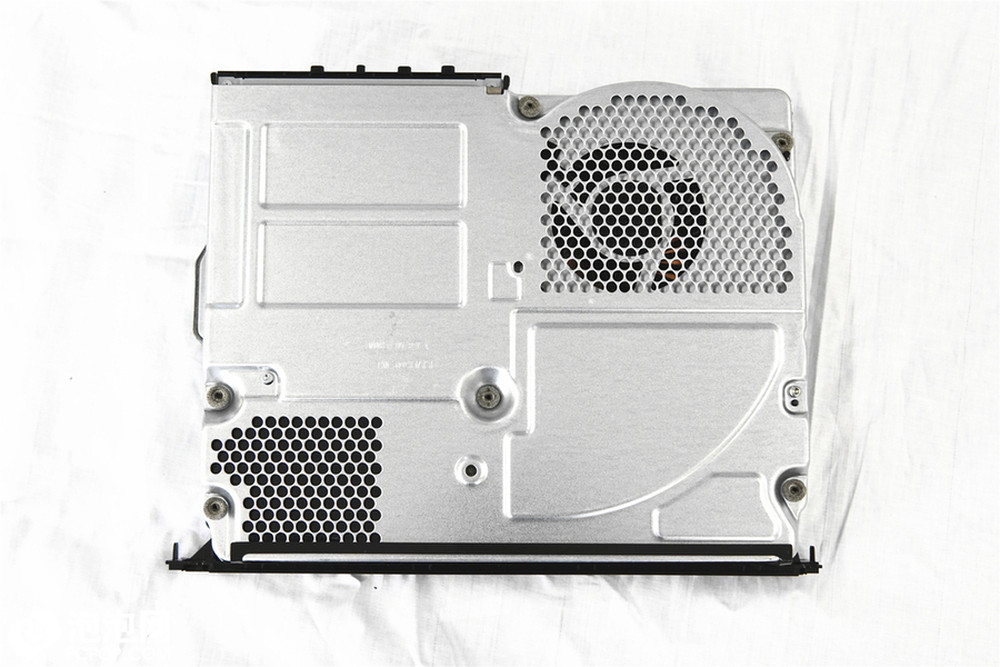

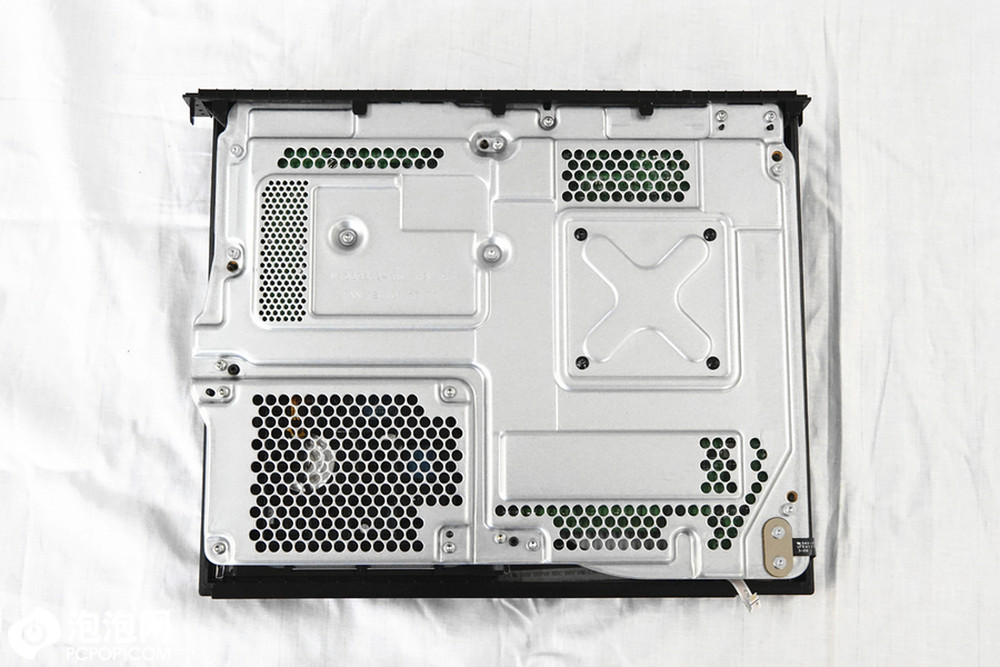

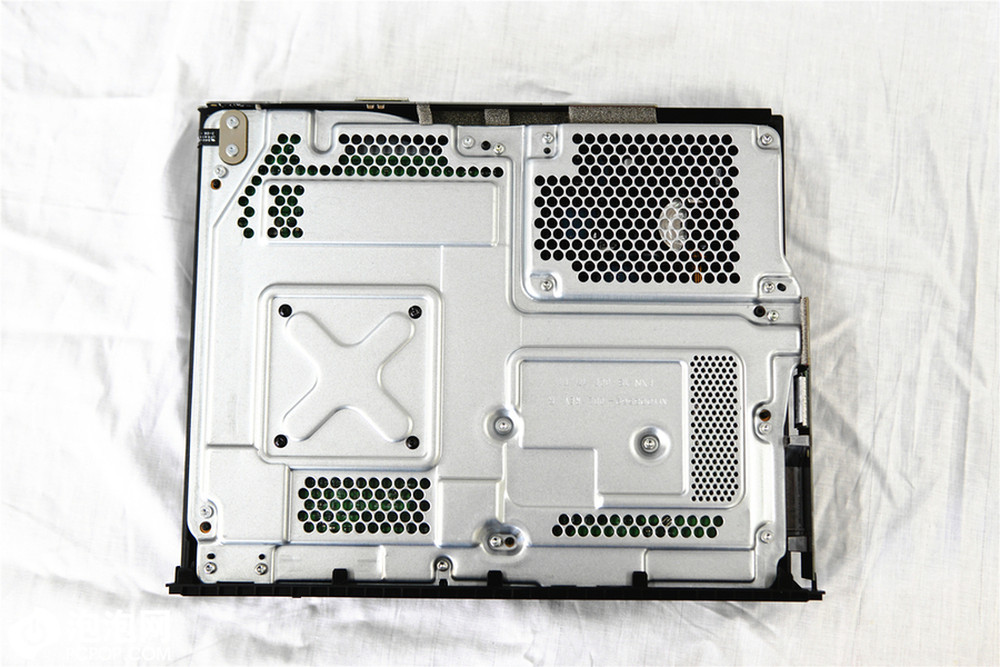

然后就可以将底板拆卸下来。
15/29
塑料部件拆卸中会有部分卡扣存在，拆卸时需要小心，使用蛮力容易造成损坏。
16/29

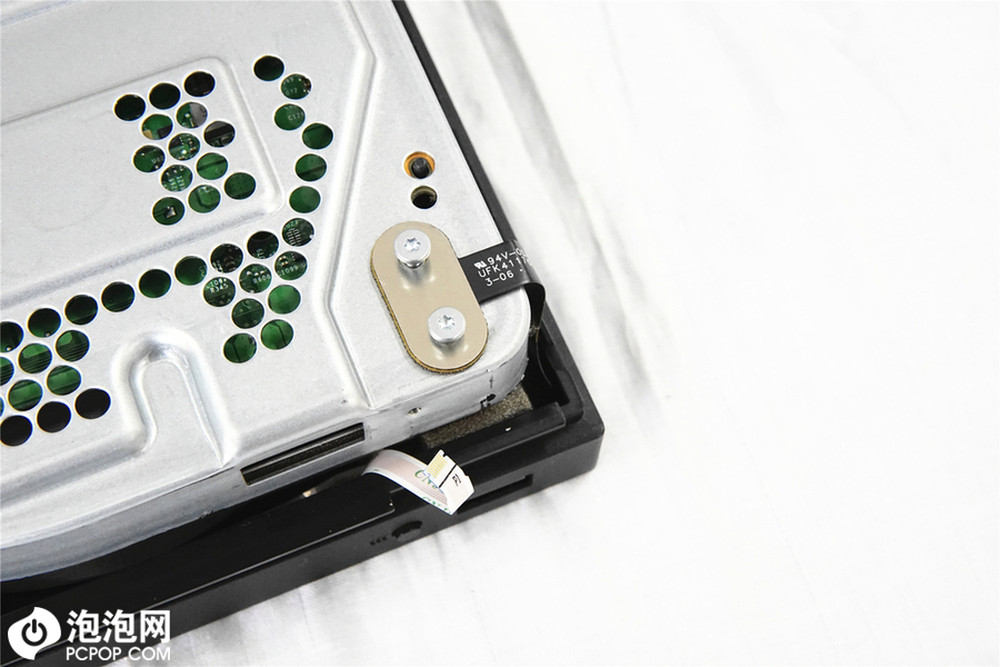

至此，机身外壳就完全拆解完毕。
17/29

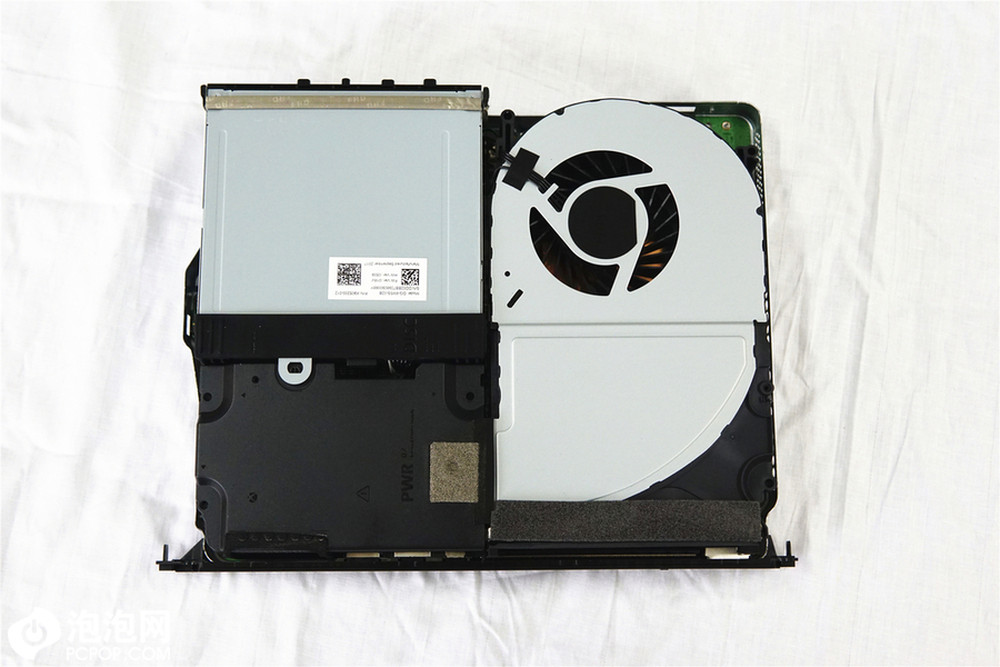

拧下底面外壳的的几枚固定螺丝即可见到内部的结构，右侧为涡轮散热器，左侧上半部为BD光驱，左侧下半部为电源模块。
18/29
机身的集成度非常高，各个模块的契合度非常高，内部空间的利用率达到了极限。
19/29

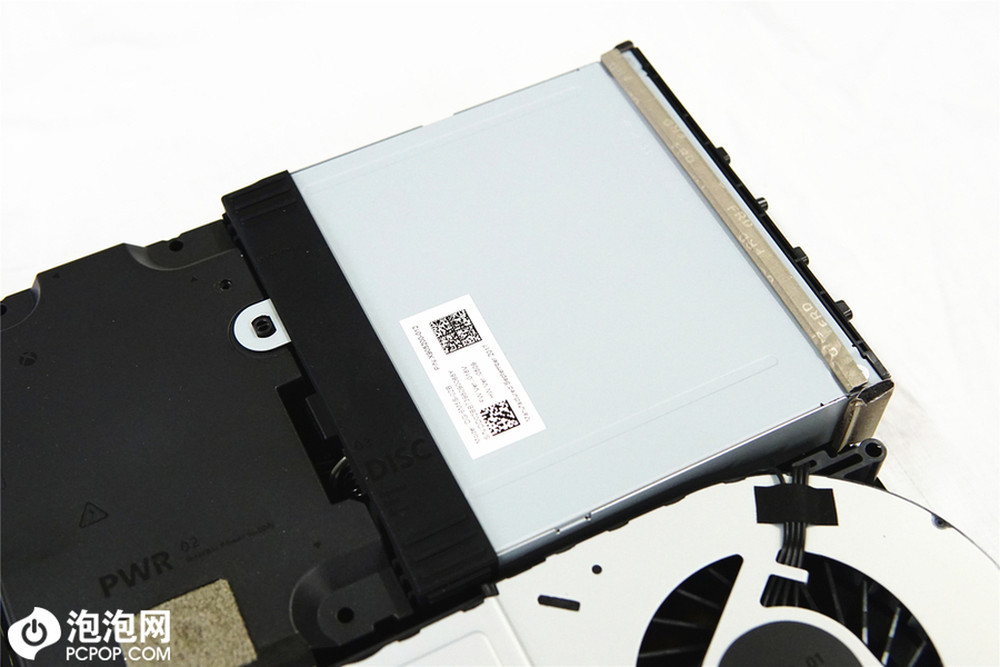

光驱模块特写。
20/29
BD光驱采用SATA接口。
21/29

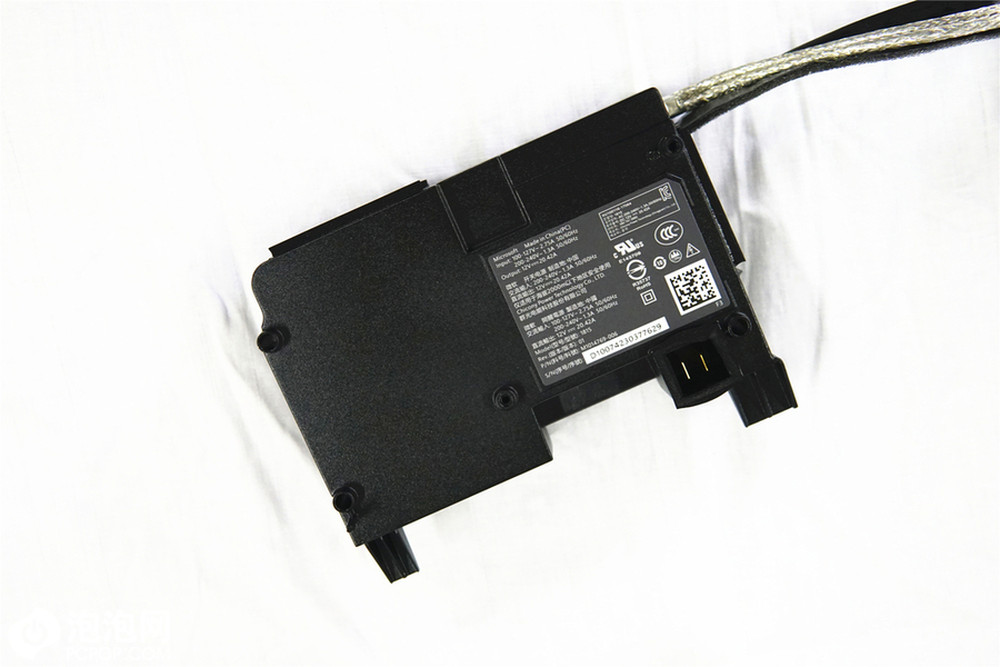

电源模块特写，输出功率达到240W，实测XBOX ONE X的峰值功率在200W左右。与主板的之间使用两脚插头相连。
22/29
电源模块与接口采用焊接工艺，不可拆卸。
23/29

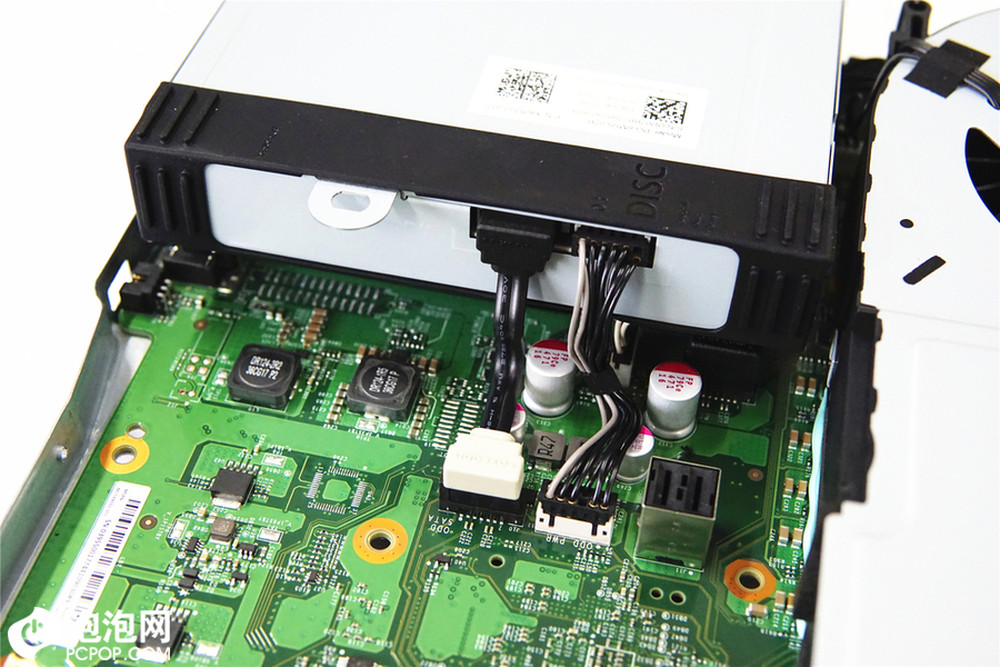

拆开光驱、电源和涡轮风扇之后就可以见到主板了。
24/29

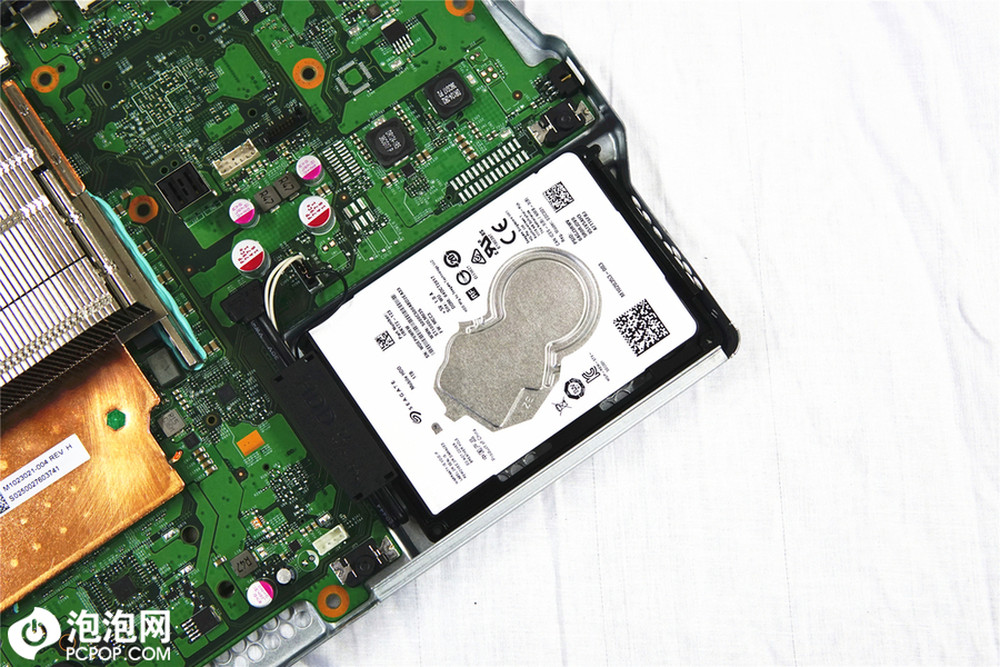

1TB 的2.5英寸硬盘被不止在光驱下，制造厂商为希捷。
25/29

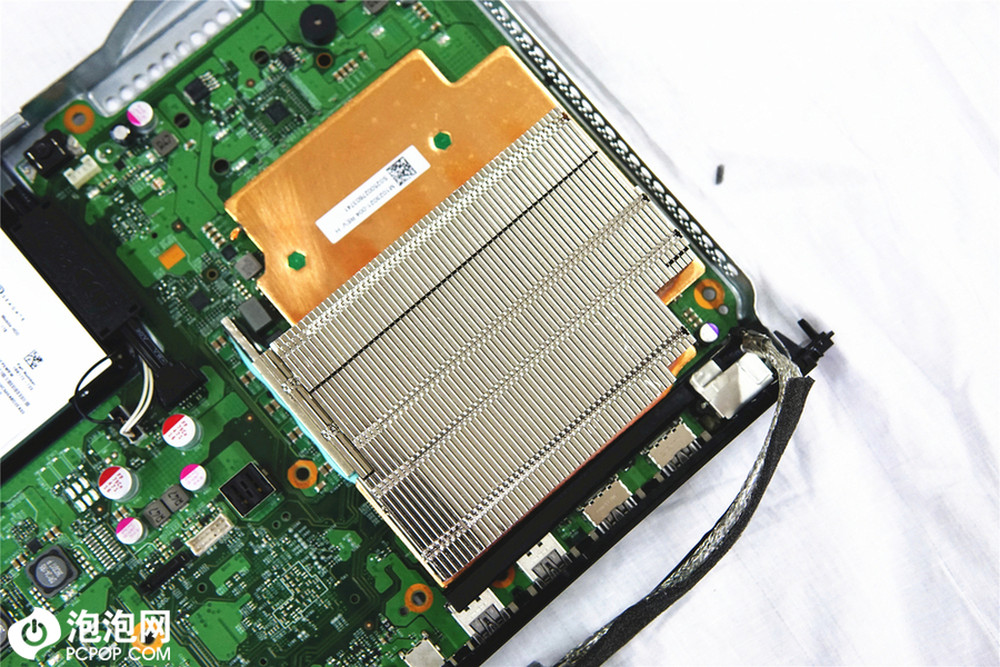

散热模块占据了机身中非常大的一块空间，涡轮设计能令热量充分排出机身之外，对机身的散热表现有着很大的好处，就如我们之前拆解NVIDIA公版显卡时所说的一样。
26/29

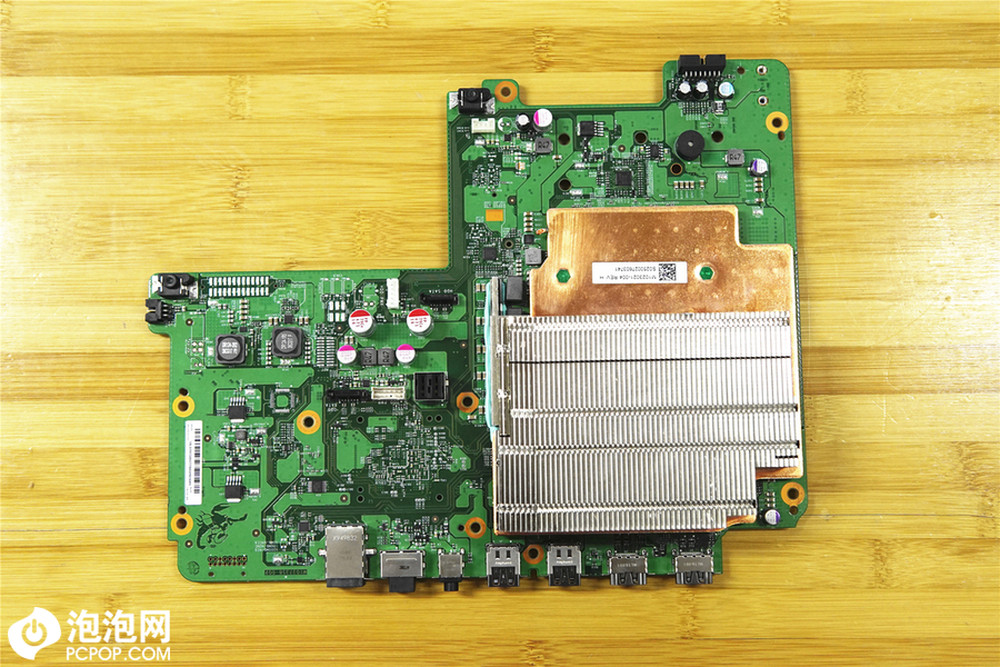

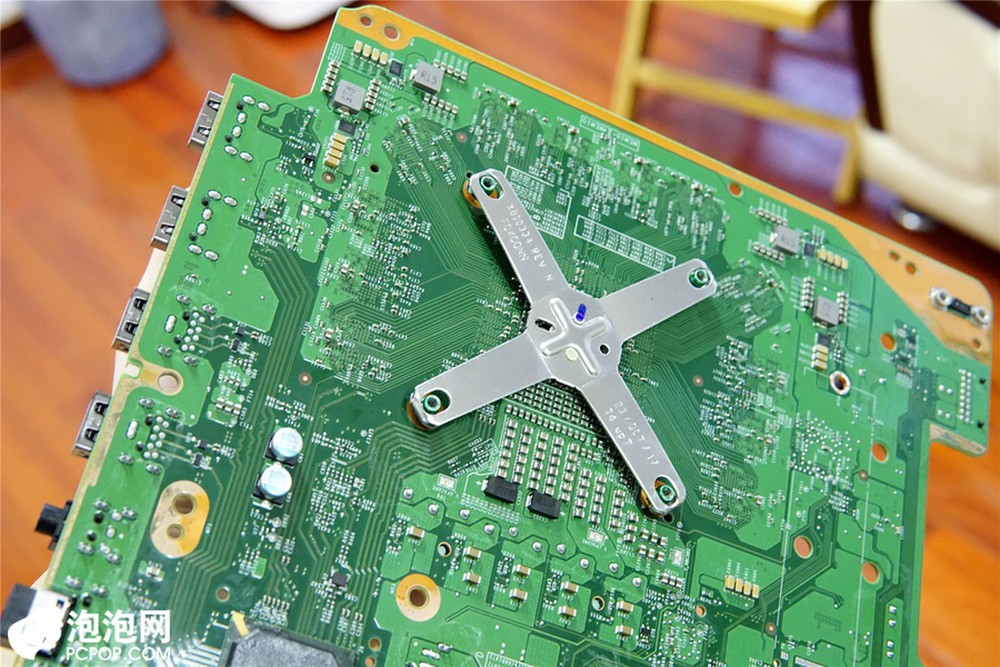

主板背部特写。
27/29

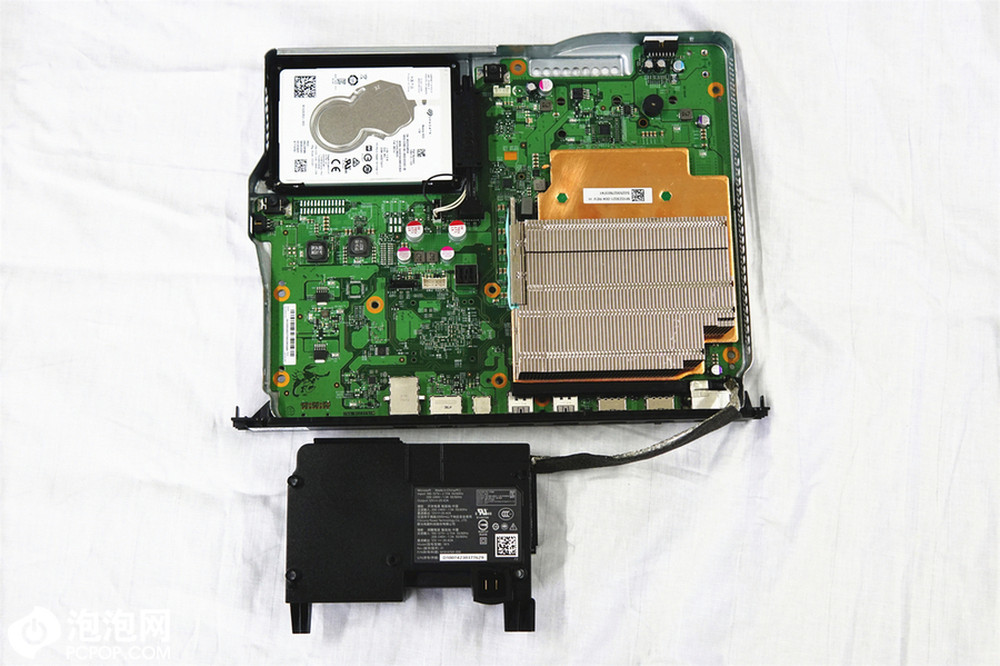

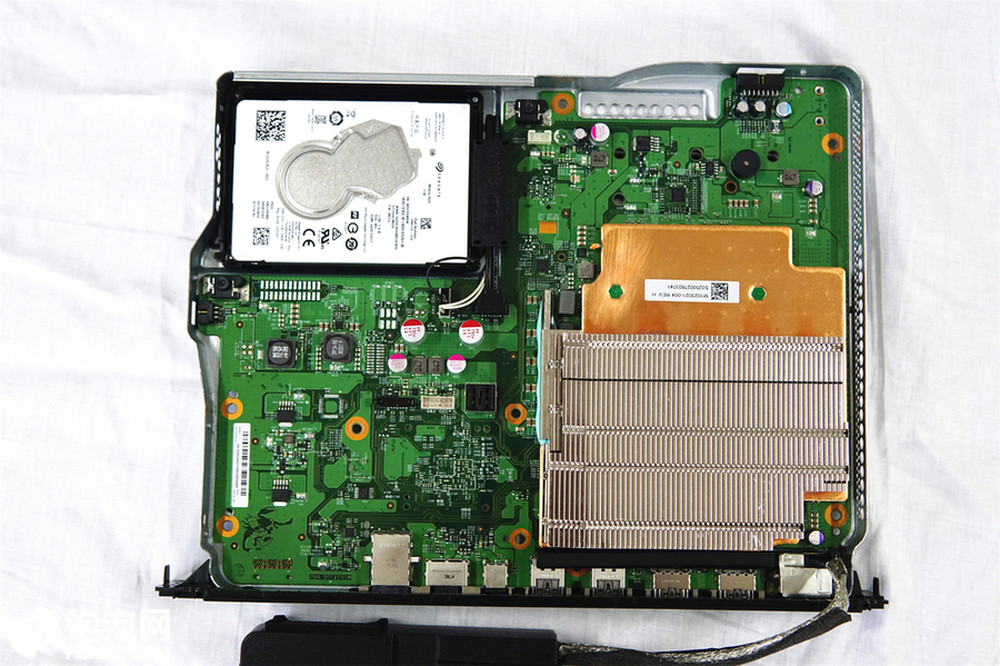

主板正面。
28/29
散热模块采用可非常坚固的扣具，需要使用专用工具才能拆卸，所以我们的拆解就到这里就不得不结束了。
29/29
总体来看，XBOX ONE X的内部设计异常紧凑，在比ITX机箱大小的机身中用超高的空间利用率容纳了众多的设备，同时还提供了非常高效的散热系统，完美的模块化设计对拆解维修来说也相当便利。微软强大的工程设计能力可见一斑。
