擎网天翼 华擎网吧专用H61美图赏析！
1/13

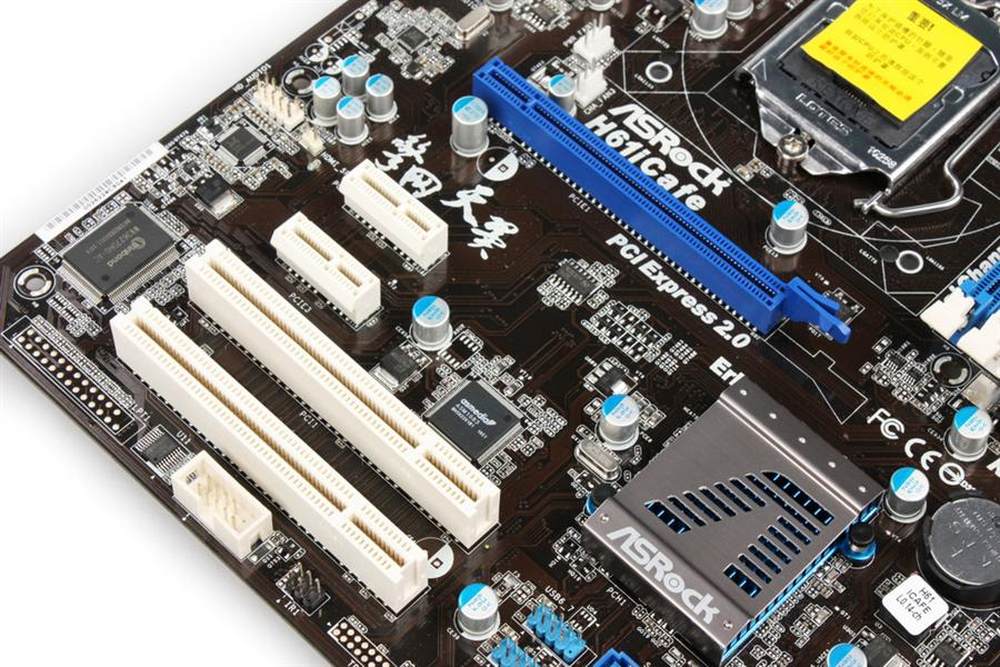

主板扩展方面搭载了一根PCIe x16插槽，比较符合普通大众的使用需要，另外还提供了两个PCIe x1插槽和两个PCI插槽，满足用户的功能扩展需要。
2/13

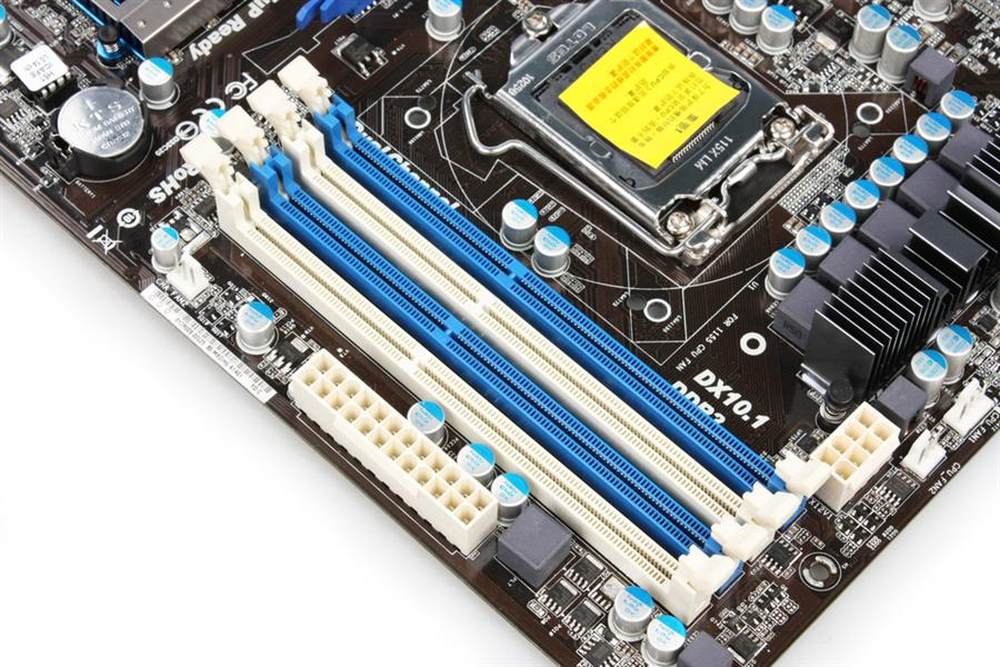

内存方面搭载了四根DDR3插槽，支持双通道技术，支持DDR3 1333规格内存，最大内存容量为16GB。
3/13

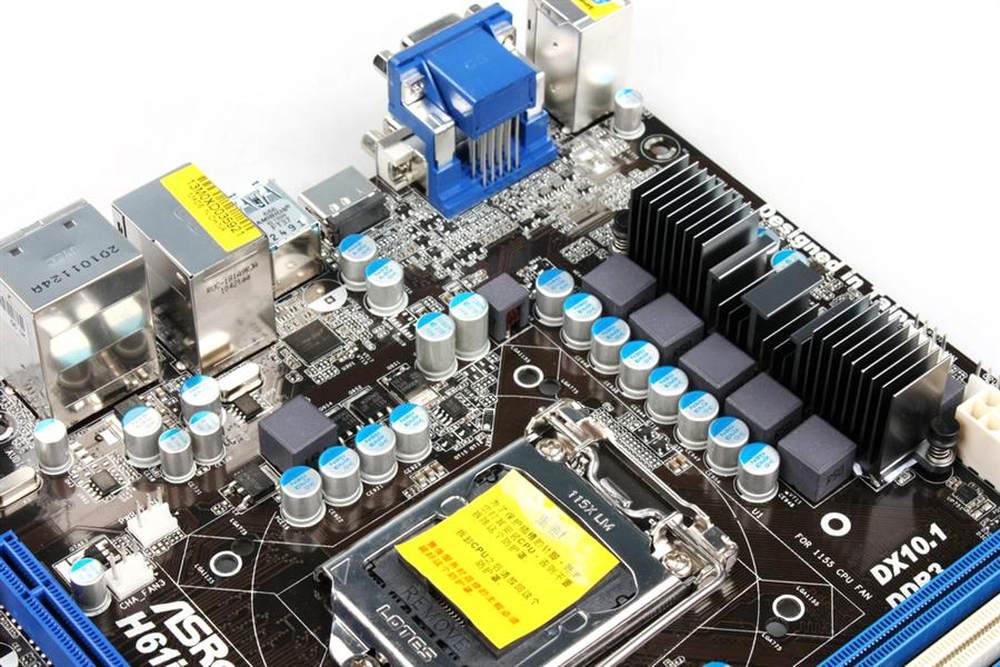

主板供电部分采用五相供电设计，全部采用固态电容和封闭电感，用料对于一款H61主板来说比较过硬，另外还为Mosfet部分配置了单独的散热片。
4/13

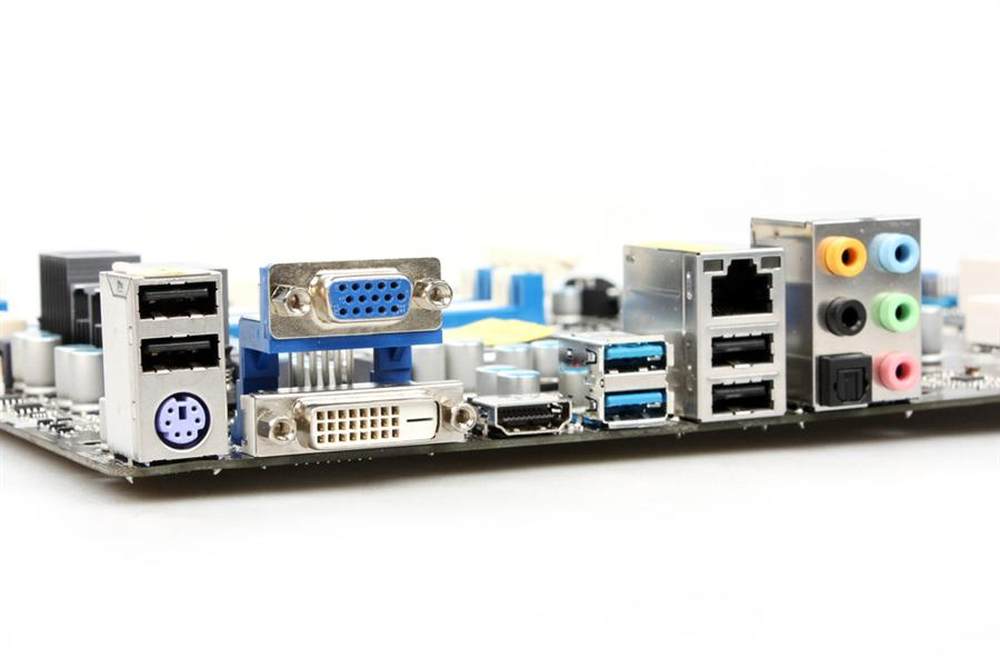

背部接口提供一个PS/2键盘口，VGA、DVI、HDMI显示输出组合，两个USB 3.0(ASMedia ASM1042控制器)，四个USB 2.0、RJ-45、光纤S/PDIF和五个模拟音频口。
5/13

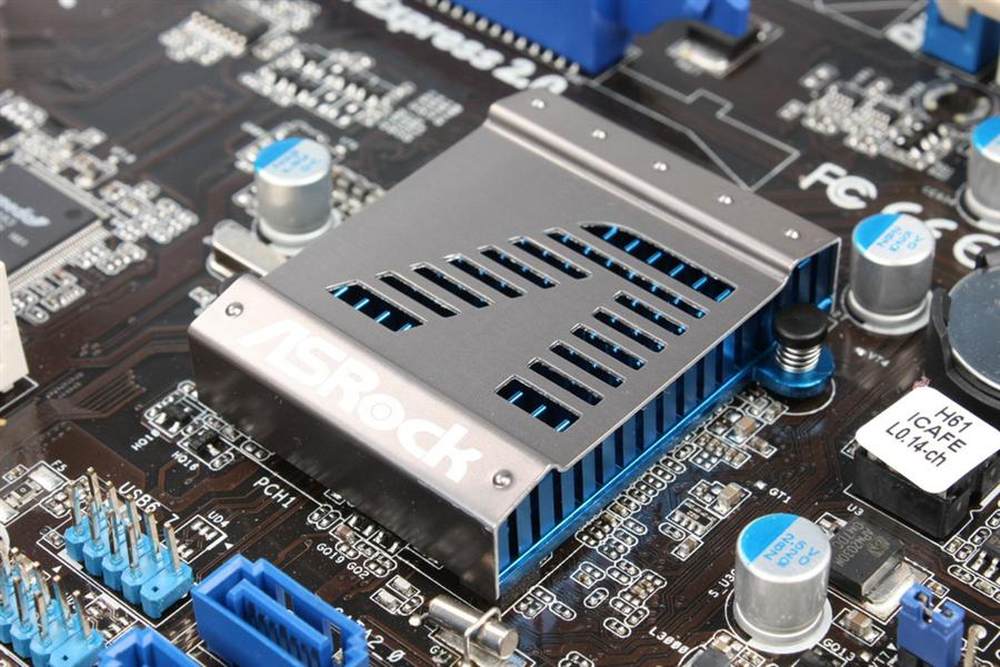

主板PCH芯片位置比较特别，被安置在原来南桥的位置，散热器金属片还进行了镂空，形成华擎标志性的A字符。
6/13

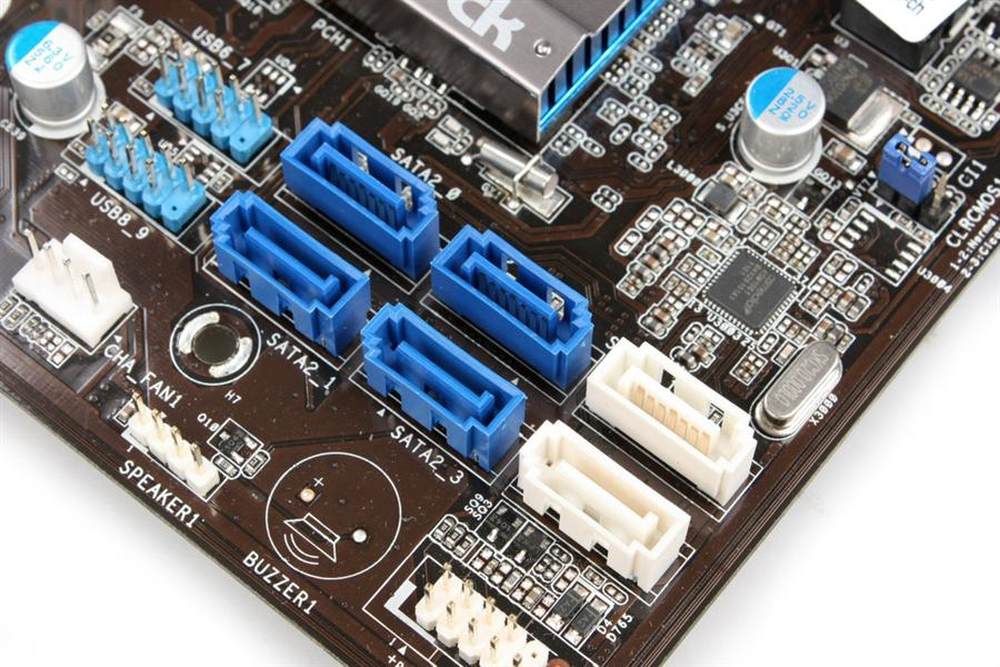

存储接口部分提供四个SATA 2.0接口，以及两个SATA 6Gbps接口。
7/13

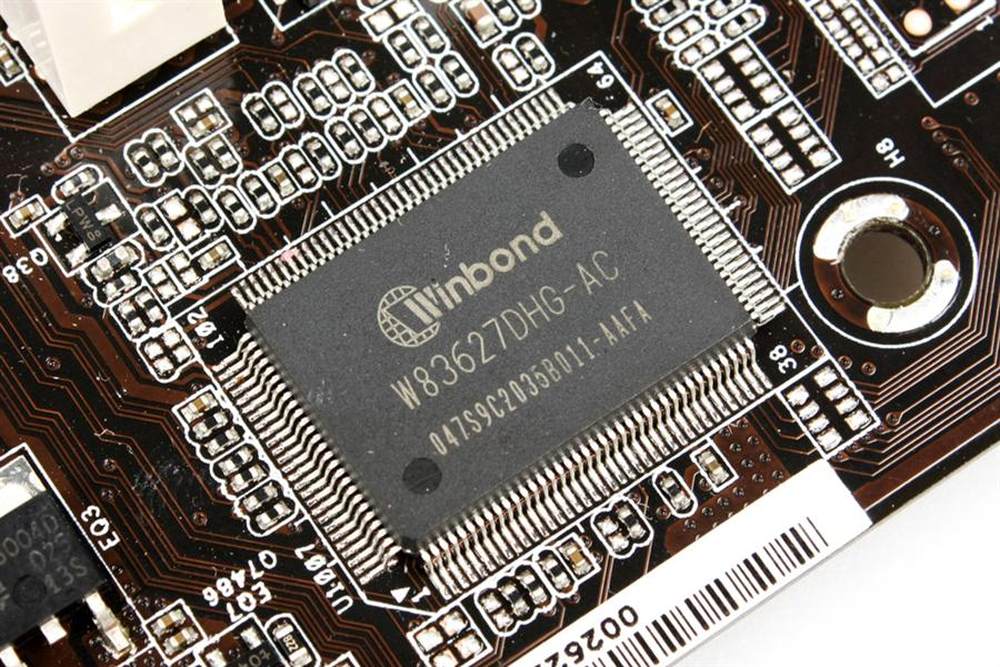

I/O芯片为华邦W83627DHG-AC
8/13

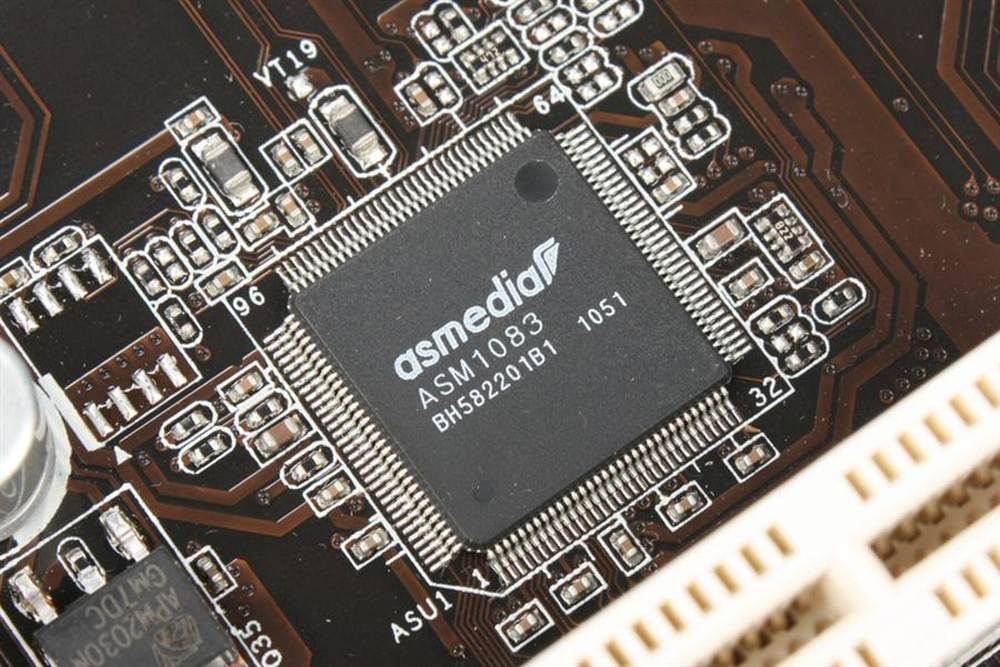

使用一颗asmedia ASM1083芯片，将PCI-E带宽转换成PCI带宽，为用户提供两个PCI接口。
9/13

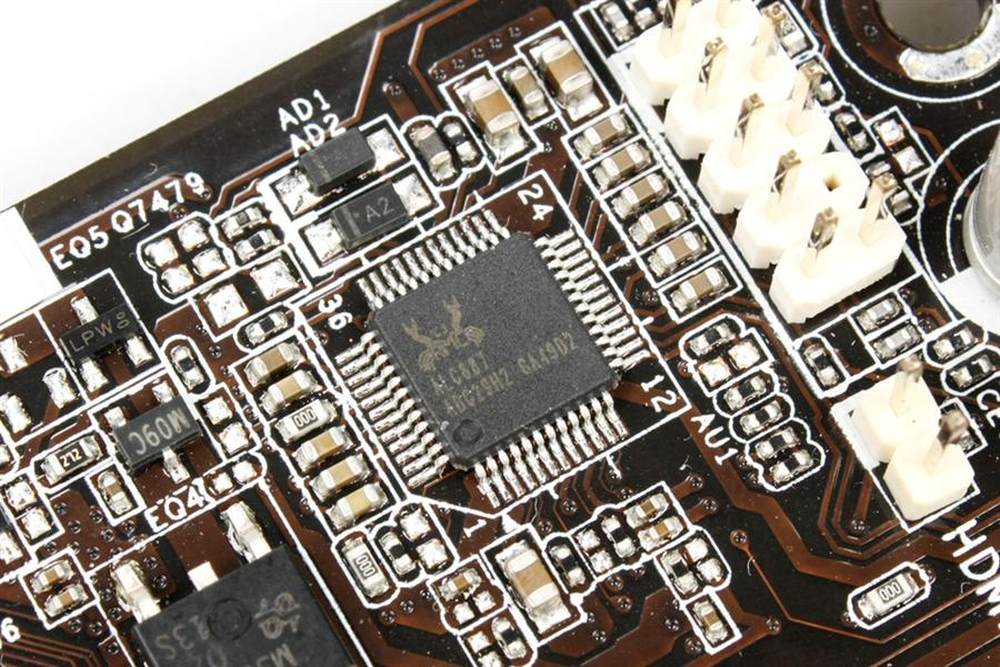

Realtek ALC887八声道声卡
10/13
供电控制芯片
11/13

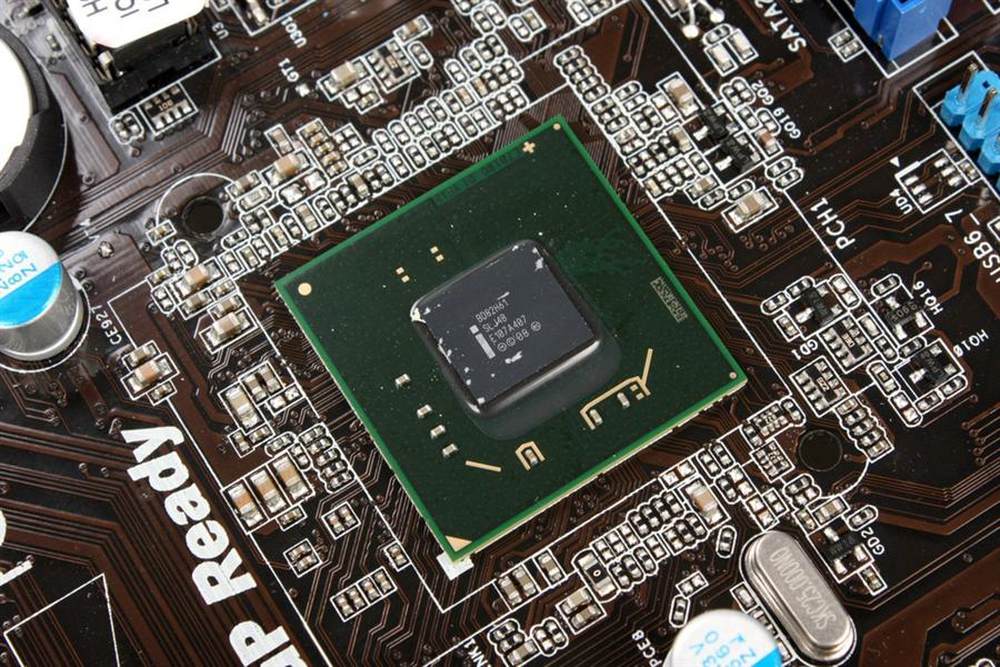

芯片组部分
12/13
除此之外，华擎还提供多种附加功能，包括APP Charger快速充电、XFast USB接口加速、CPU过热保护、B.F.G.启动失败恢复、组合散热器(C.O.O.)、晚安指示灯等等。
13/13

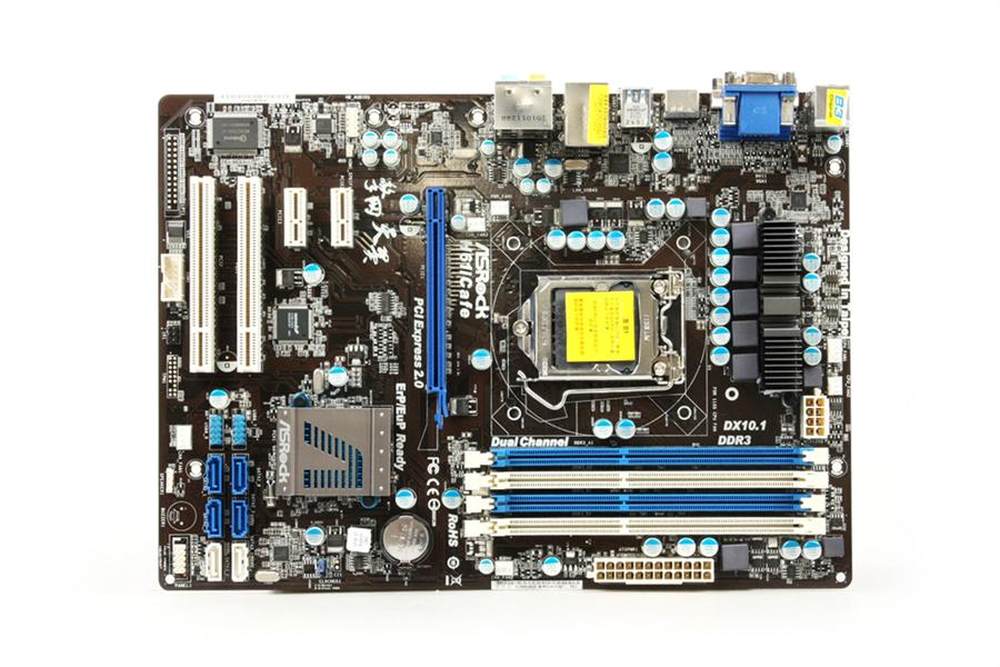

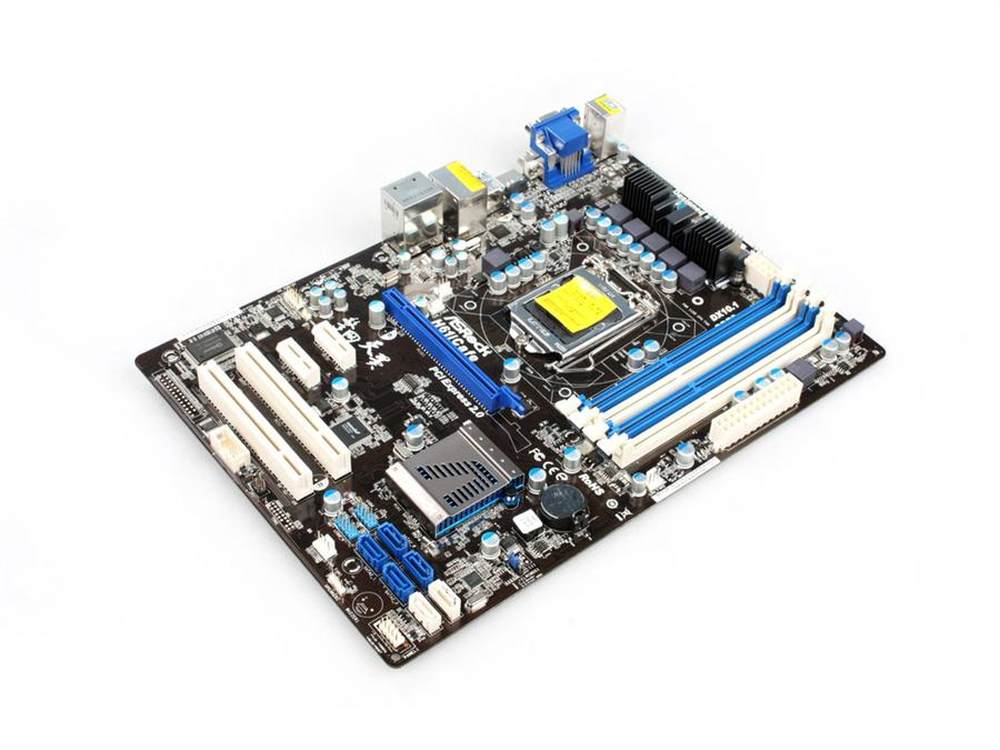

华擎H61iCafe主板采用ATX板型，棕色PCB，整板采用固态电容，支持LGA1155接口全系列Sandy Bridge处理器。
