怪兽级显卡降临！GTX560至尊全国首曝
1/16

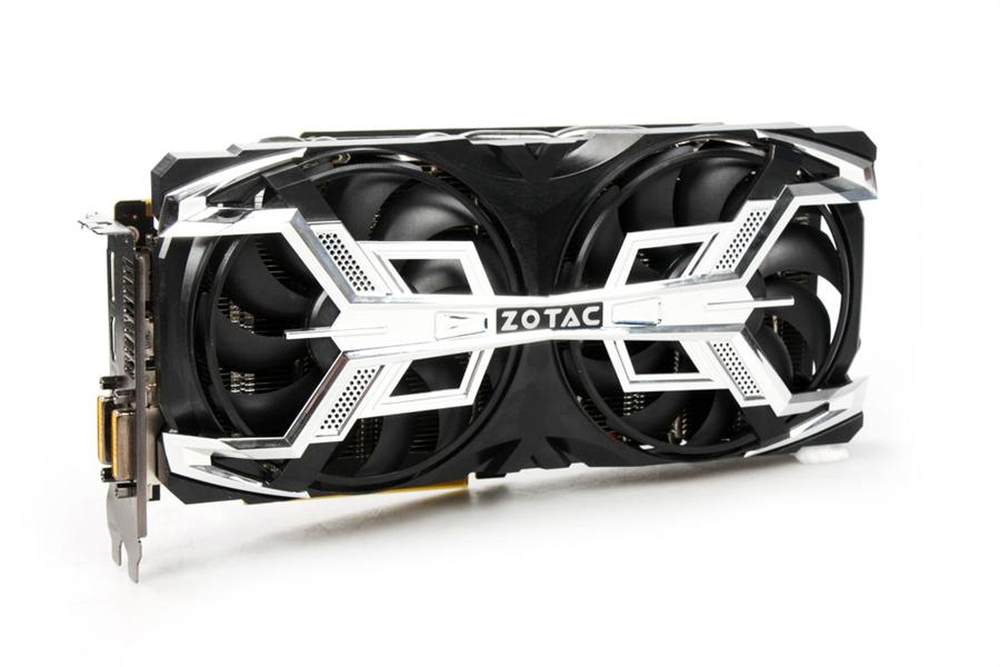

索泰GTX560Ti至尊版首先给人视觉冲击无疑是非常霸气的泰坦风扇，全新设计的风扇面罩采用亮面镀铬工艺，闪闪发亮的面罩带出阳刚的气息。极具杀伤力的950/4400MHz超高频率，其性能远超公版频率产品。
2/16

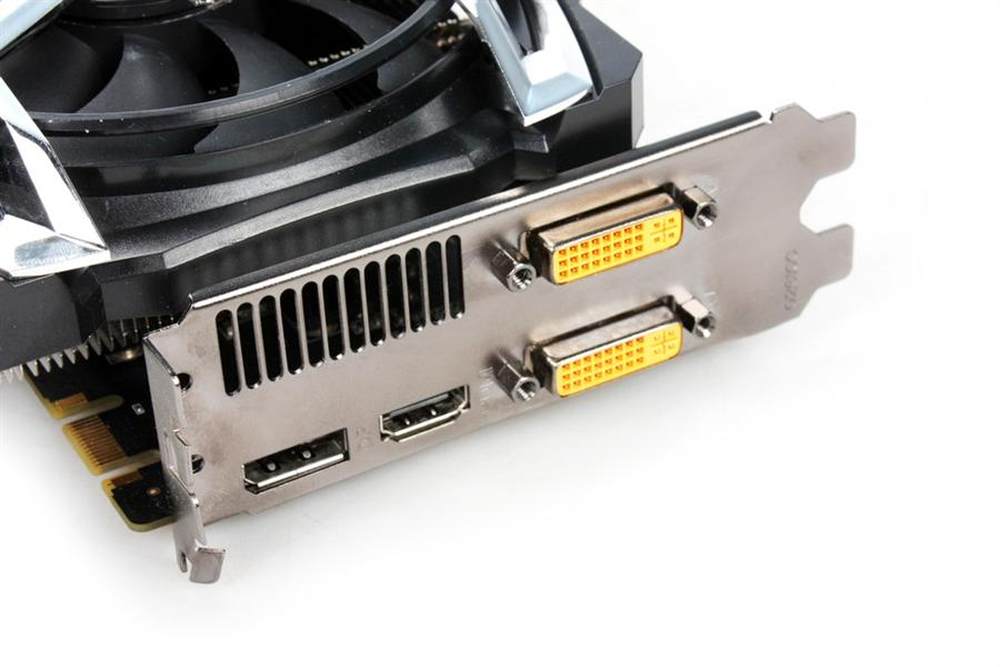

接口采用了DP、HDMI以及DVI设计，方便不同应用人群。
3/16

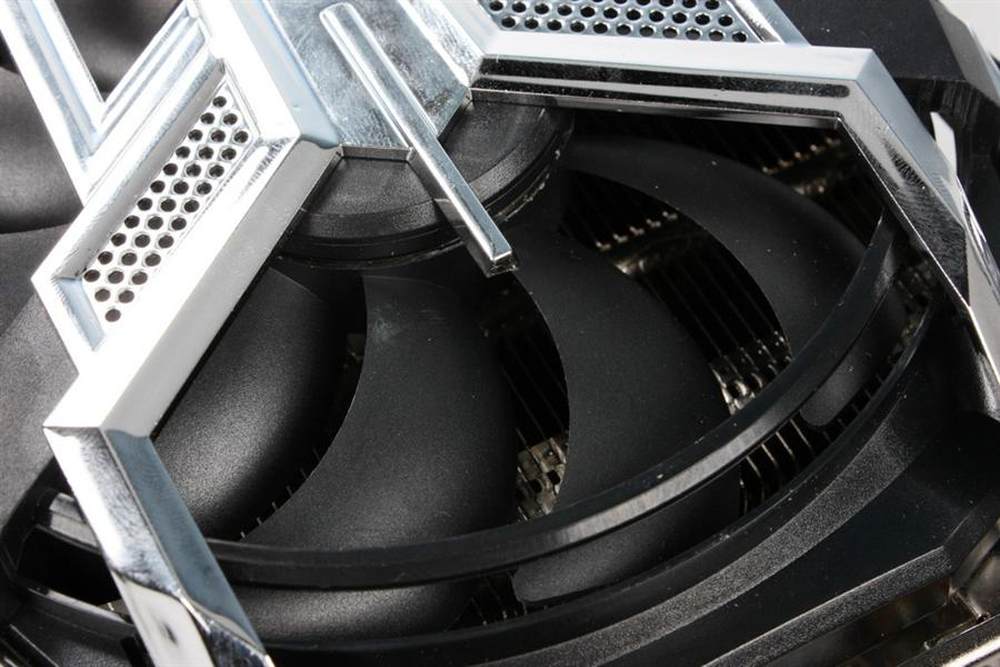

风扇采用了悬挂式设计。
4/16

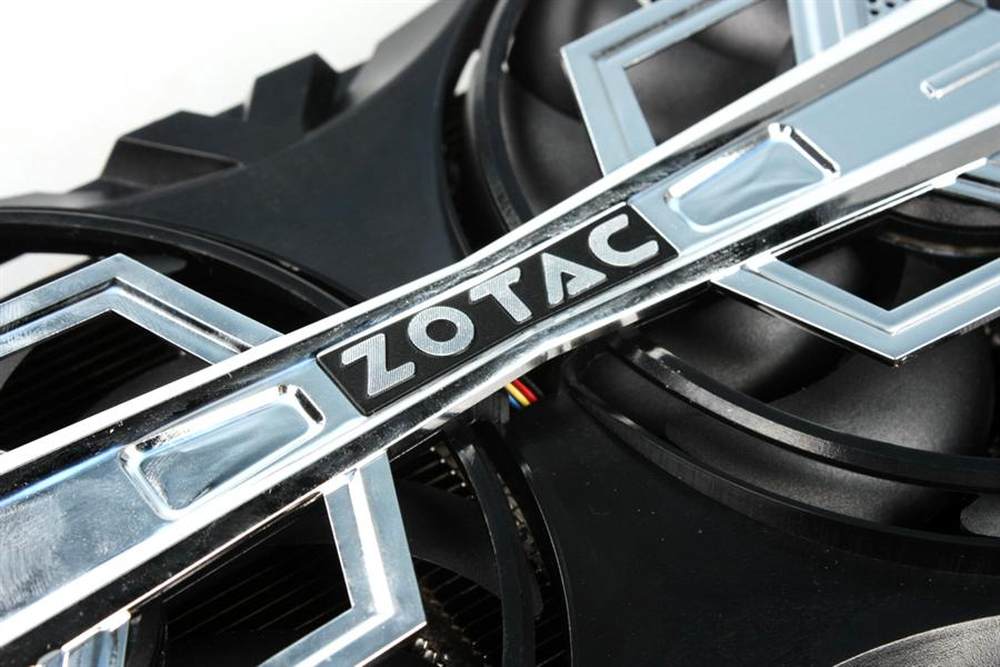

极具金属质感的ZOTAC LOGO
5/16

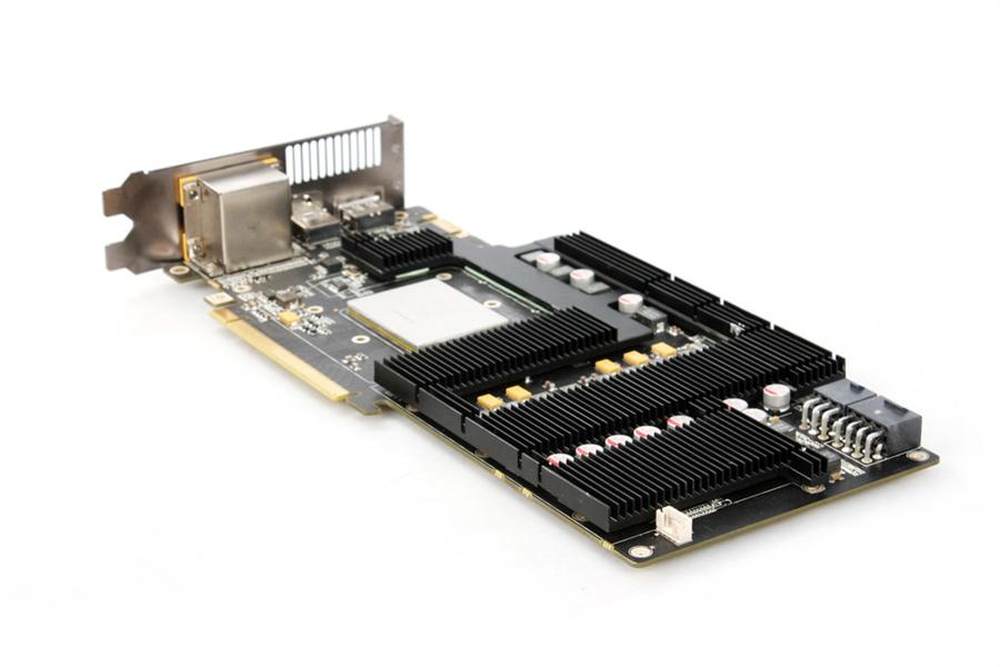

除搭配了巨大的散热器之外，索泰还对这款产品的显存以及供电部分加装了一体式散热片。
6/16

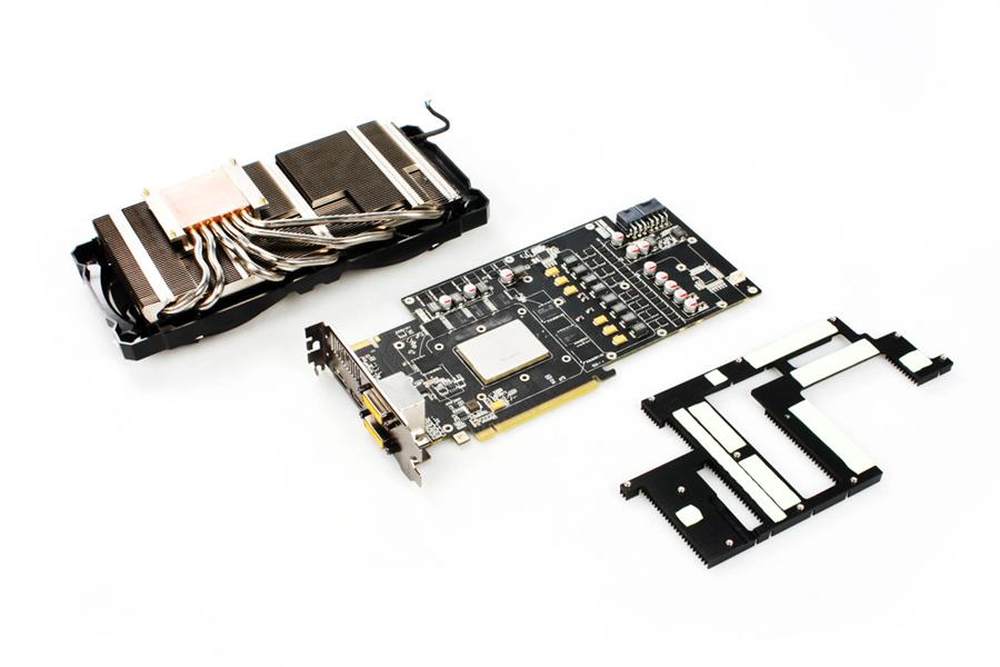

在巨大的泰坦散热风扇背后是一个一体式的散热模块，采用消光黑色阳极工艺，覆盖所有的显存、供电MOS和PWM芯片，不仅起到辅助芯片散热的效果，还能让PCB保持笔直的状态。
7/16

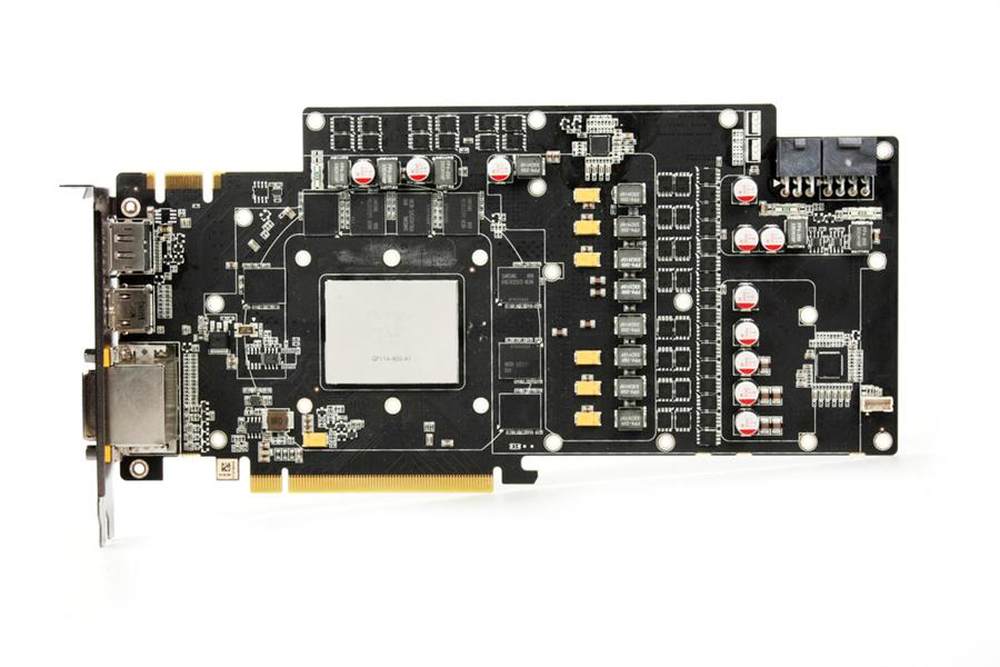

索泰独家研制的越肩式10"非公版PCB，超豪华8 3相供电。8相核心供电，每相采用2上2下的八爪鱼MOS，提供超过300W的电能输出，保证1GHz核心频率下对供电的极高要求。采用CHL8318 PWM组成二代数字供电，搭配全贴片日系FP电容、8爪鱼MOS，具有高达85%% 的转换效率！
8/16

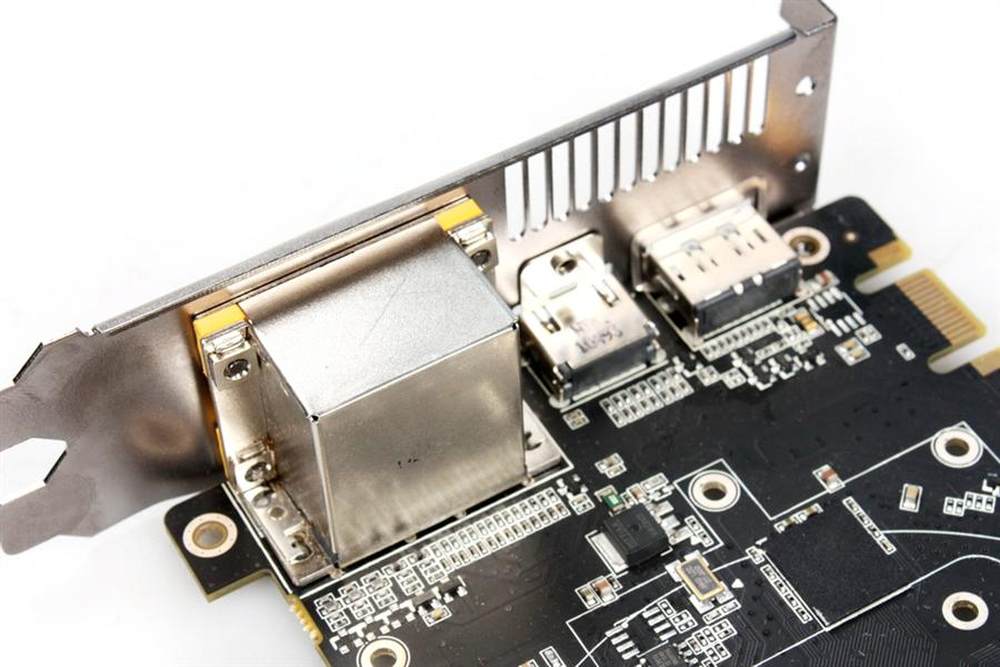

DVI接口背面采用了EMI金属屏蔽罩。
9/16

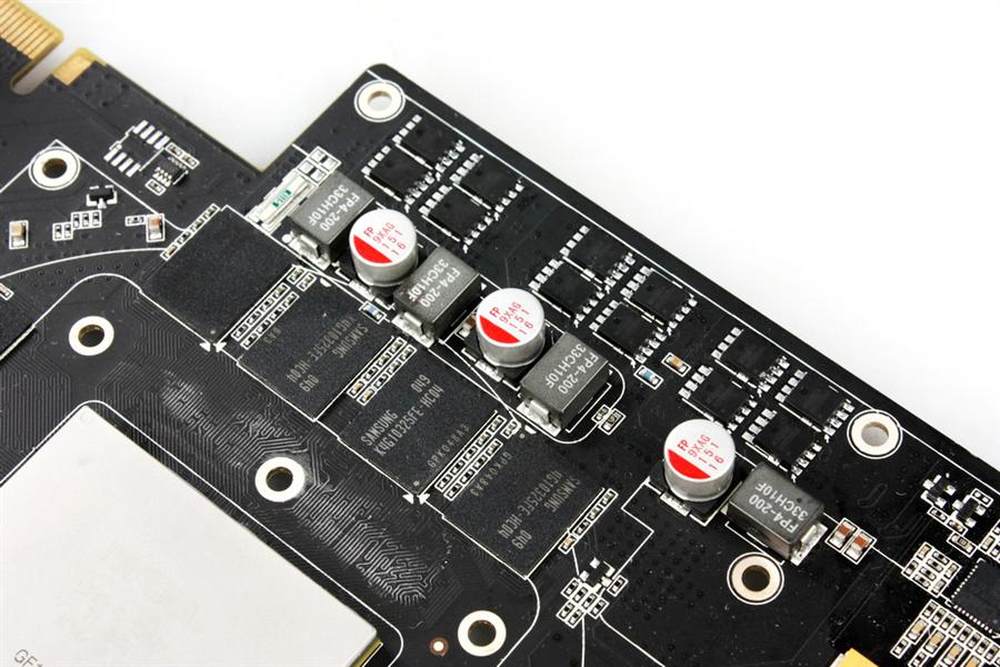

采用了3相显存供电。
10/16

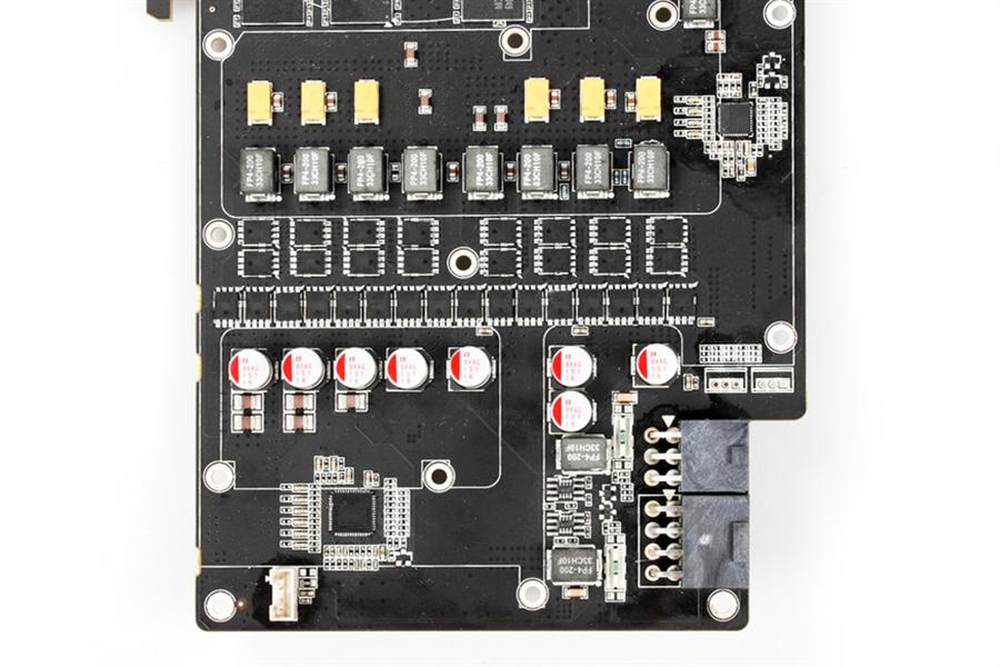

采用了8相核心供电。
11/16

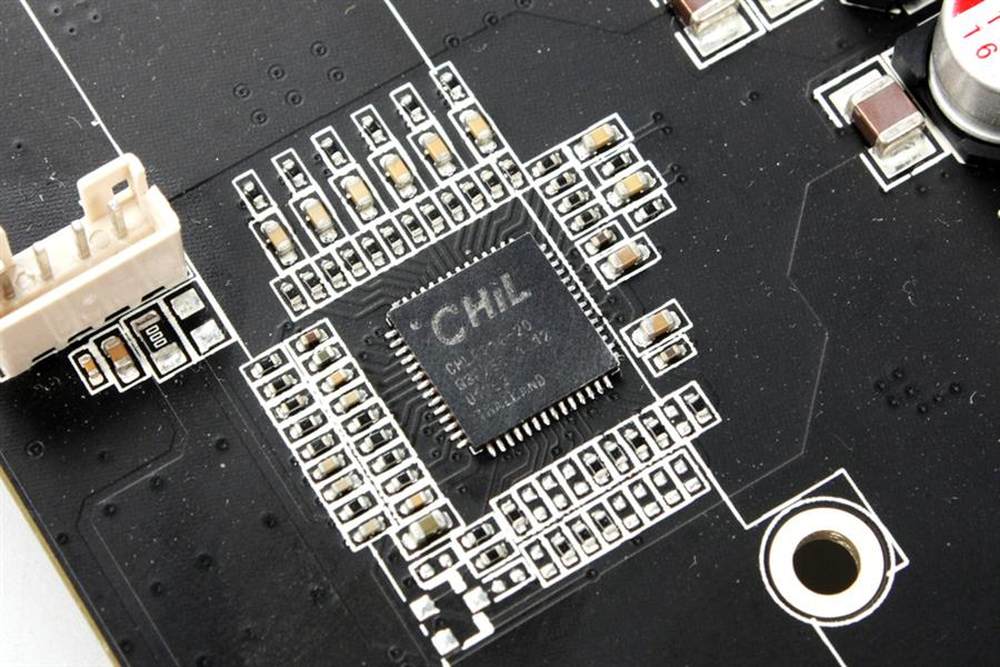

采用了CHill供电芯片。
12/16

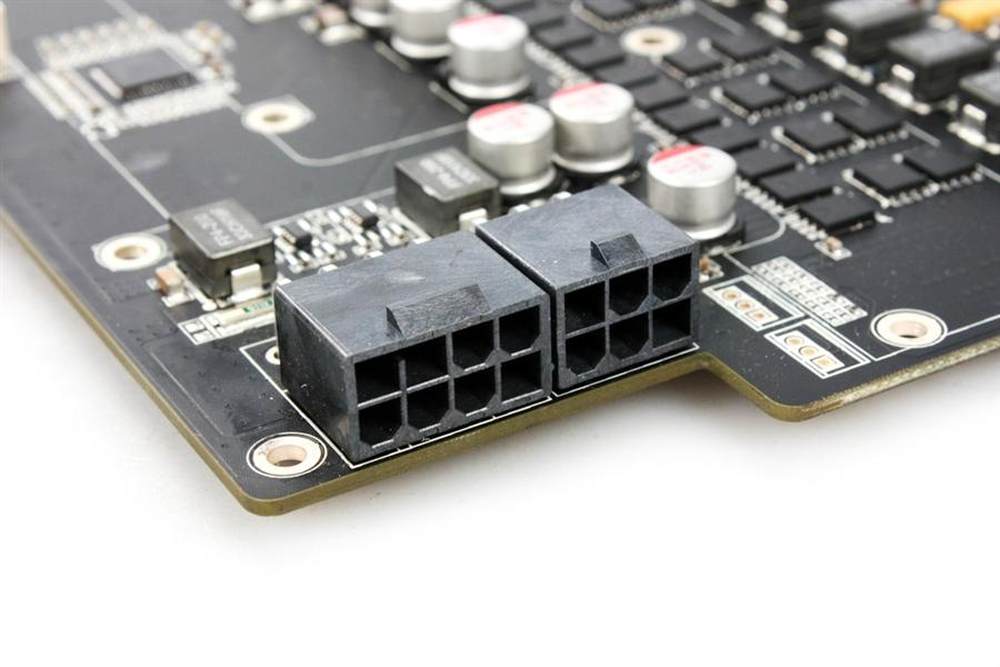

供电接口采用6PIN 8PIN设计。
13/16

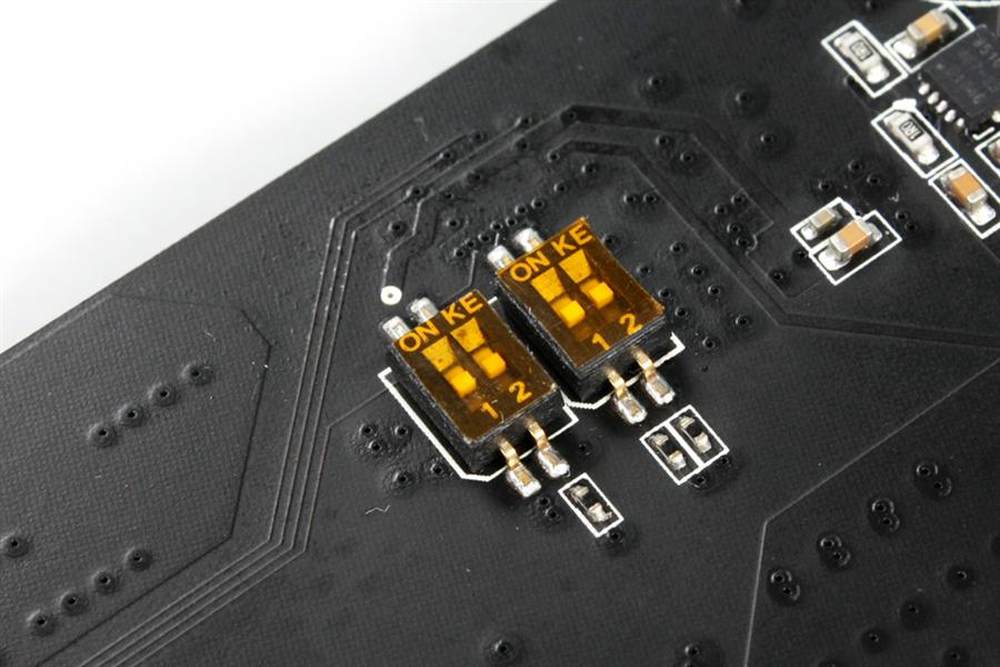

为了满足发烧级玩家进一步挖掘显卡的性能，特意在PCB背面配备了四个跳线开关，方便用户突破显卡的电压保护机制，使用更高的GPU电压搭配水冷或者液氮冲击更高的核心频率。
14/16

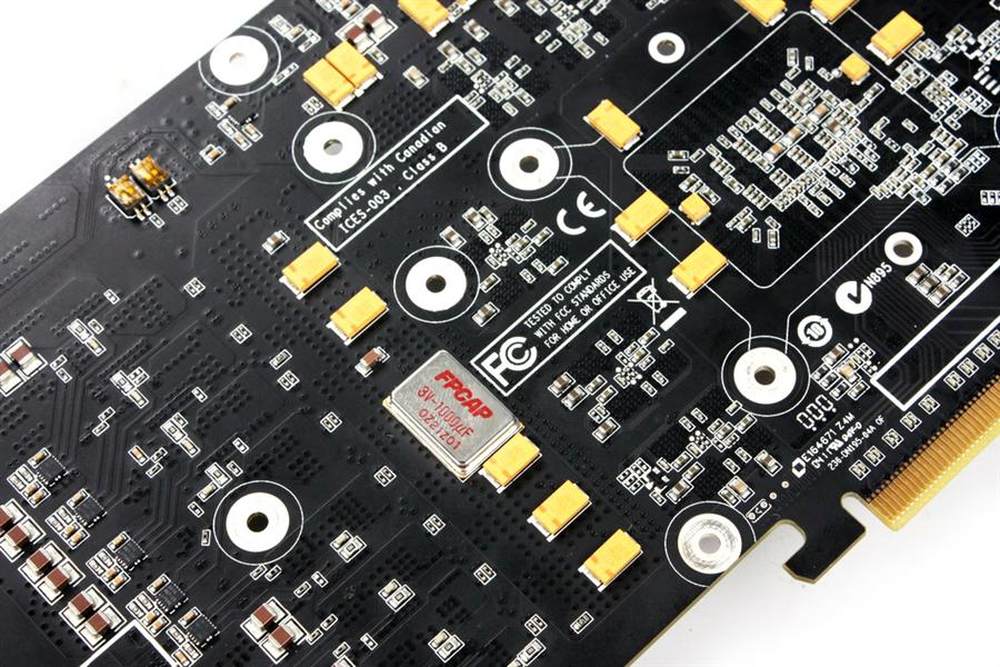

GTX560Ti至尊版背后使用了多达18颗KEMT的2.5V 470uF钽聚合物电容，尽可能减小纹波，最大限度提升信号强度，从而达到提升显存频率的效果。而一颗价值5美元的3V 1000uF FP SuperML去耦电容则能让超频如虎添翼，SuperML去耦电容拥有极高的蓄电量及超高速的充放电效率，高频下强抗干扰能力出色和极低的ESL/ESR，令电源更纯净从而大幅提升超频能力与稳定性。
15/16

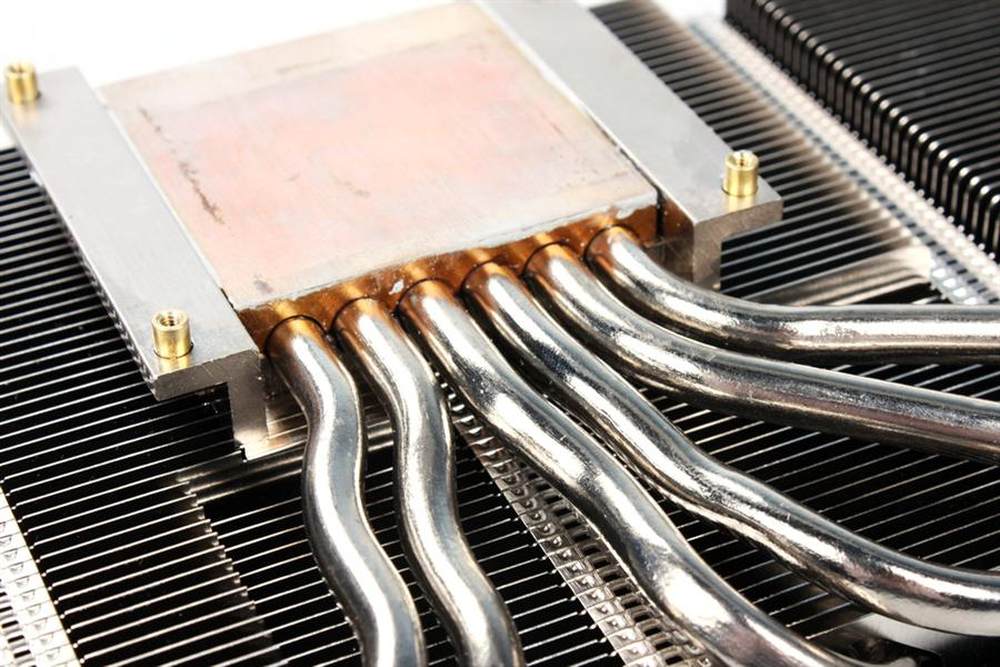

散热底座采用5MM超厚铜底搭配6根6MM热管，铜底采用拉丝工艺能够极快的吸收核心瞬间热量并传递到热管，一根6mm的热管有效负载为40-50W，泰坦采用6根热管总体负载能力达到250W~300W，对于最大TDP为235W的560Ti已经预留了充足的散热空间。
16/16

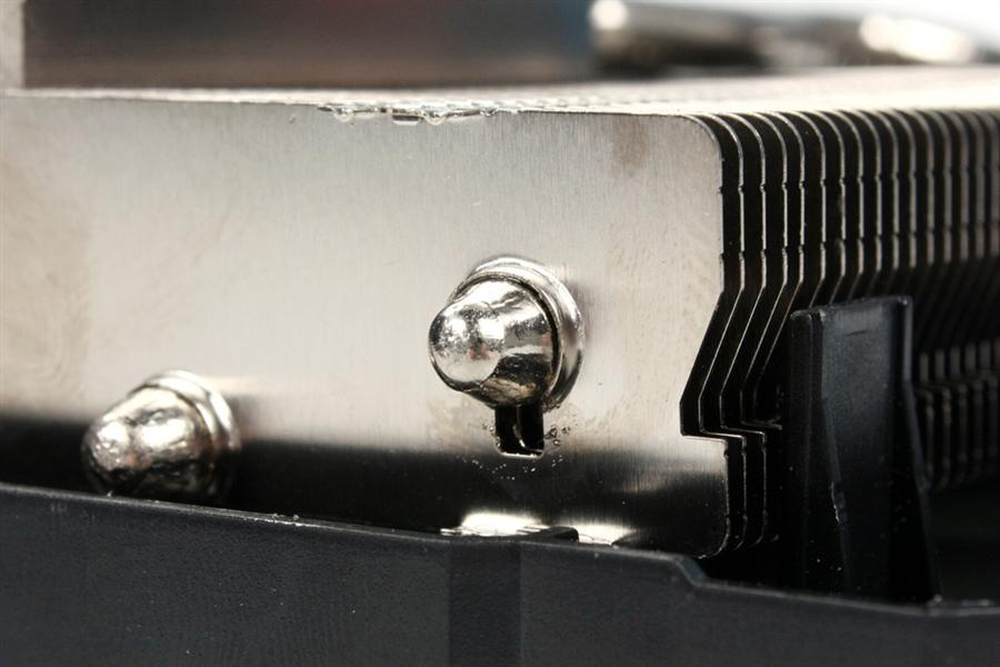

回流焊工艺能大幅度降低热管和鳍片两个界面之间传热的热阻，尽管比扣FIN工艺会大幅提高成本，但拥有更高传热效率。回流焊采用锡膏焊料，是由超细锡合金微粉和助焊剂调制而成，助焊剂起到防氧化、清除氧化和帮助焊接的作用，而锡合金微粉会在高温环境下熔融，最终回流到热管与鳍片之间的缝隙中，从而把鳍片和热管焊接到一起。
