只为超频打造！技嘉X58A-OC大图赏析
1/32

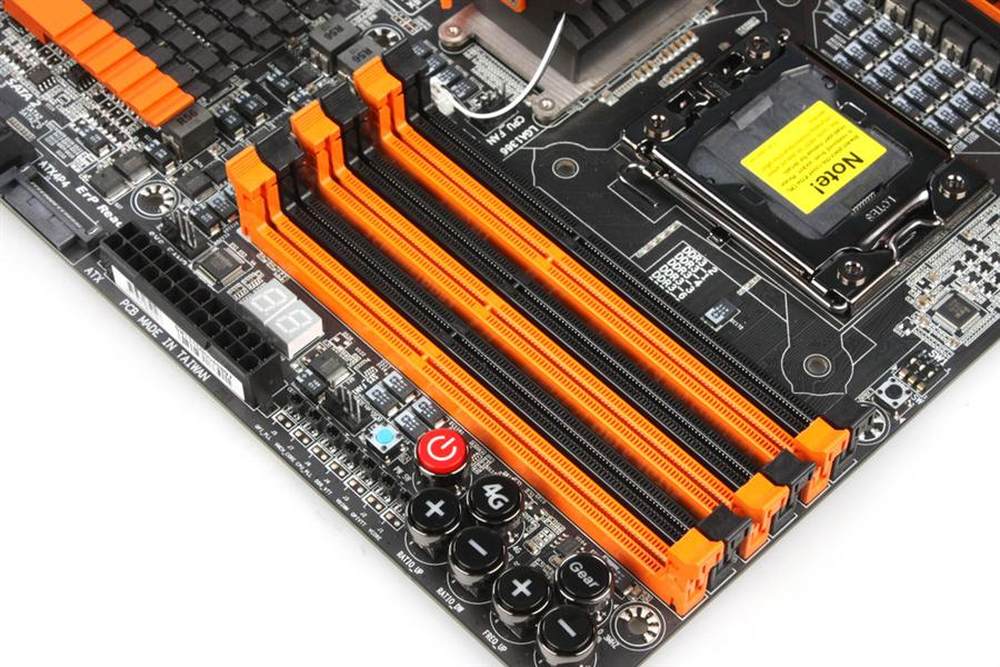

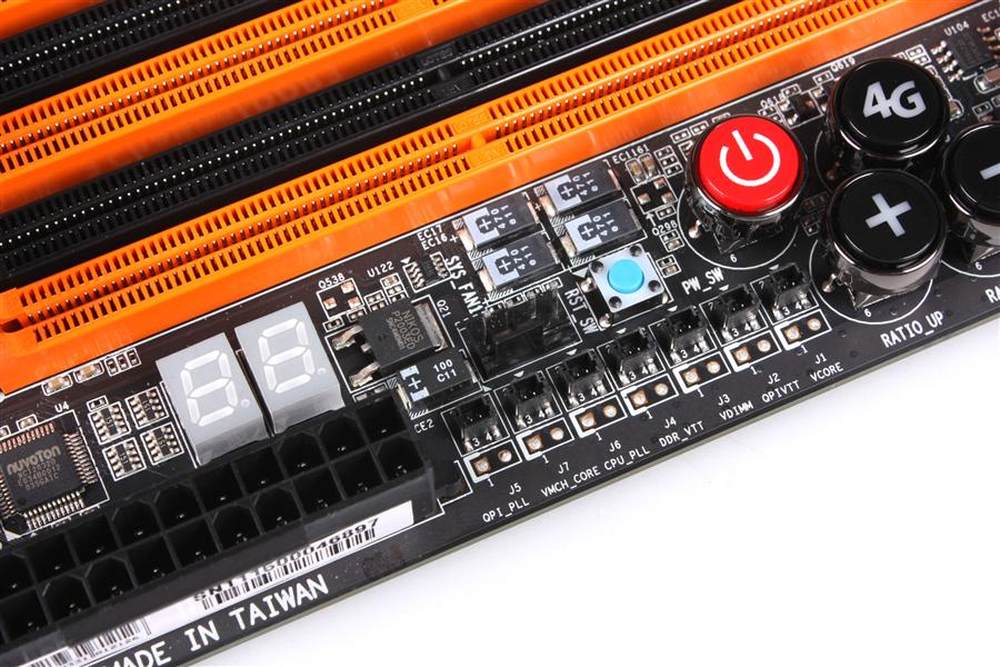

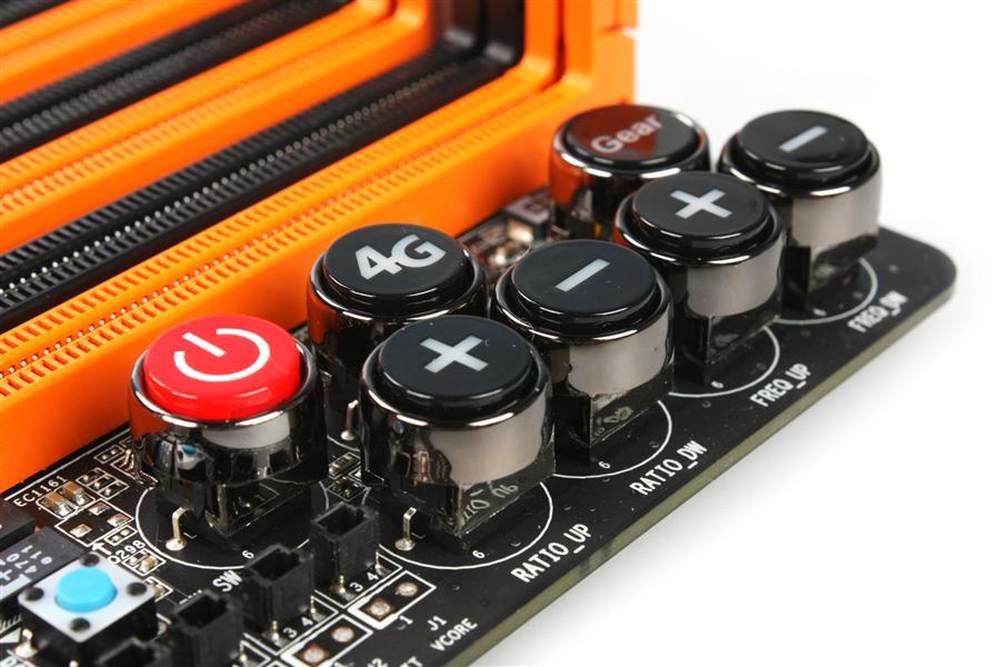

内存插槽旁边的一组微动开关则是OC-Touch超频开关，通过这组按钮用户可以不经由BIOS直接更改设置，完成超频工作。红色的按钮为电源键，旁边蓝色的小号微动开关是重启键。标有4G字样的黑色开关则可以实现一键超频至4GHz功能，当然能否成功也与处理器体质有关，Gear案件可以分段调节处理器外频，下面的两组加减号则分别实现倍频和外频调节。
2/32
在G1-Killer系列刚刚面世的时候，很多人都曾以为这是技嘉在X58平台上的最后一款产品，但是近期GA-X58A-OC的诞生，再一次吸引了发烧级玩家们的目光，一切皆因这款GA-X58A-OC是技嘉专门为超频推出的产品，下面我们就一起看看这款主板都采用了那些特殊设计。
3/32

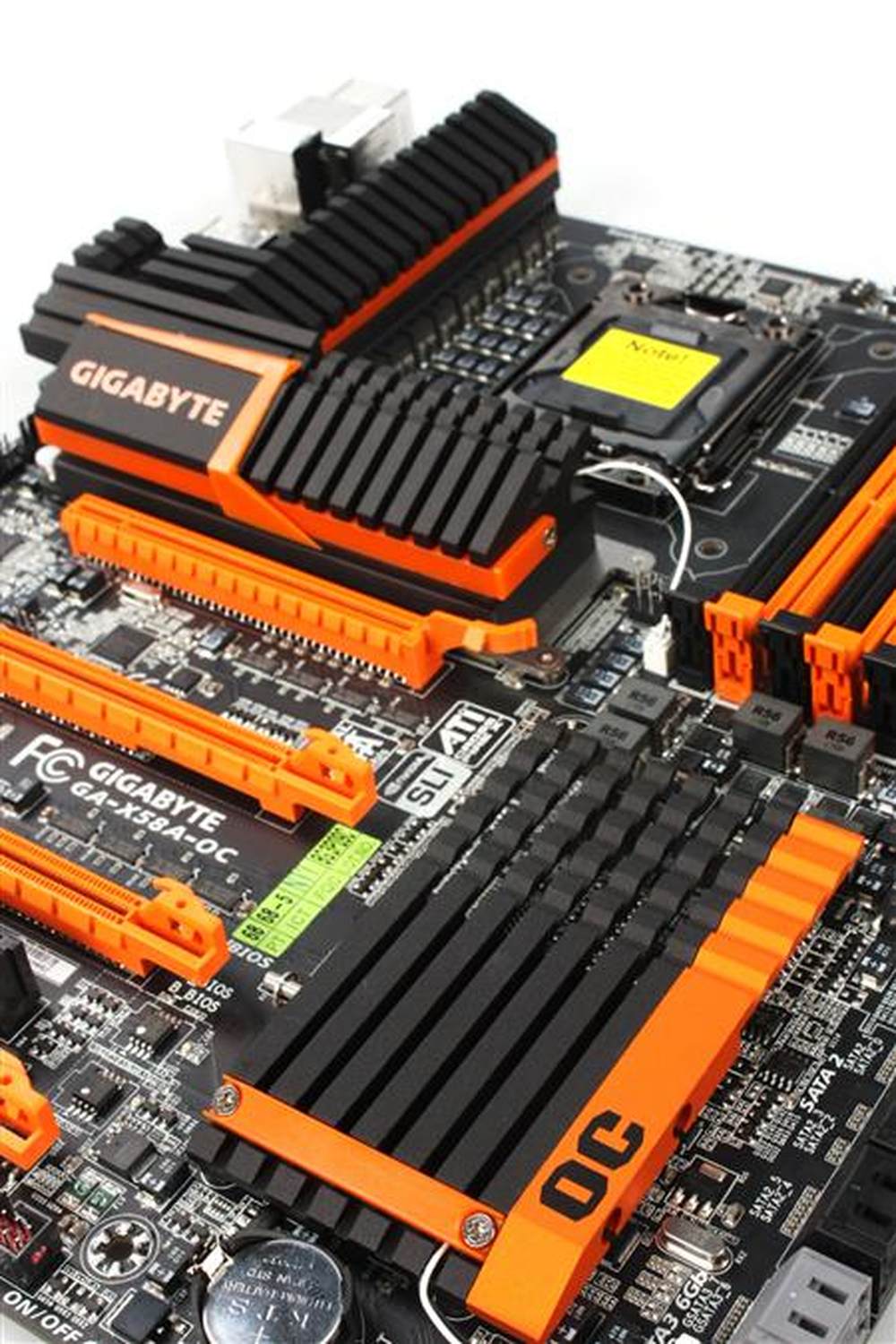

橘红色PCIE和经装饰的北桥散热器交相辉映。
4/32

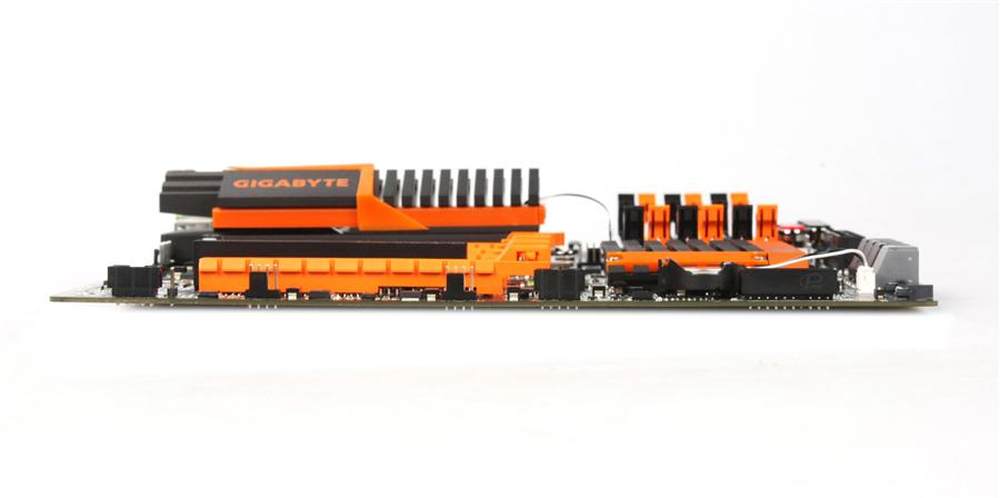

散热片进行预先开槽，条状装饰一直延伸到内存插槽旁边。
5/32
内存部分依然为X58芯片组标志性的三通道内存，共六根DDR3内存插槽最高可支持24GB容量DDR3 2200/1333/1066/800MHz规格内存。
6/32

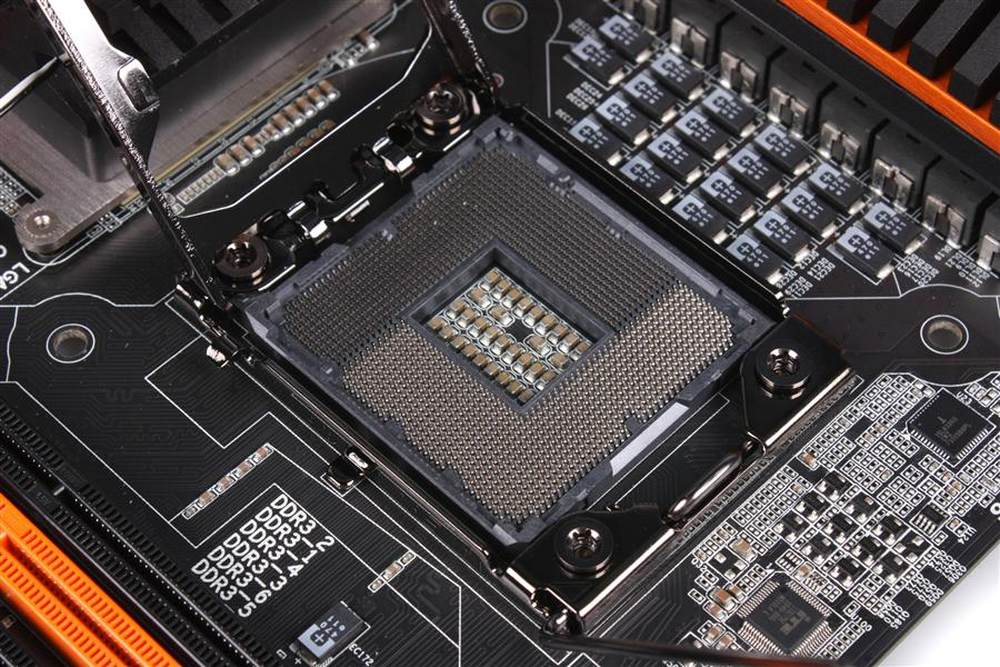

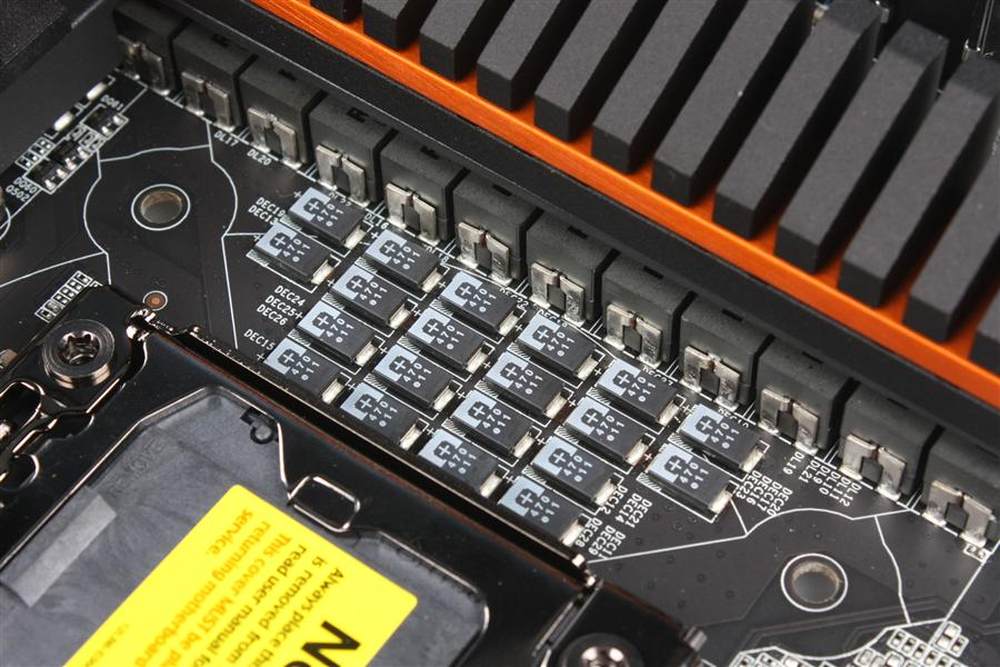

处理器插槽旁边可以看到大片钽电容。
7/32
从上一张图片中您看出什么不同没有？如果没有的话，可以从这张图片上好好观察一下，还没发现？那只能提醒您一下，注意到电容部分了么？没错，这款技嘉最新出品的X58主板共配备101颗钽电容，看不到任何一颗直立的普通电解电容或固态电容，这样不惜成本只为极限超频。
8/32
X58A-OC主板由大师级超频玩家Hicookie参与设计，采用X58加ICH10R芯片组设计，支持LGA 1366接口Intel Core i7 900系列处理器。
9/32

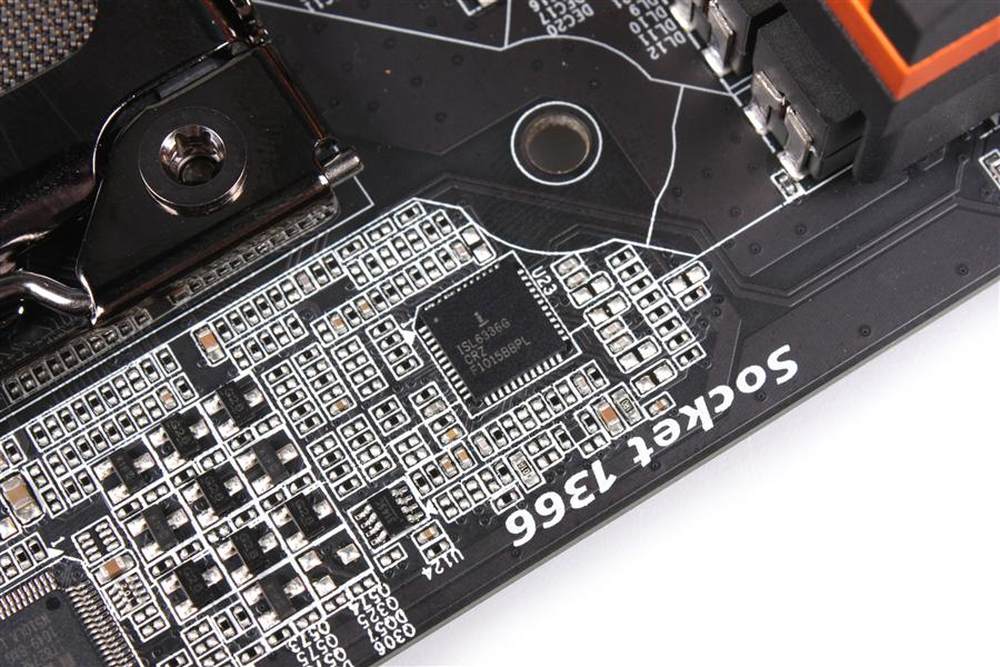

负责处理器部分供电的是一颗六相PWM供电控制芯片ISL6336G，通过iTE IT8275E的并联管理实现12相供电。
10/32

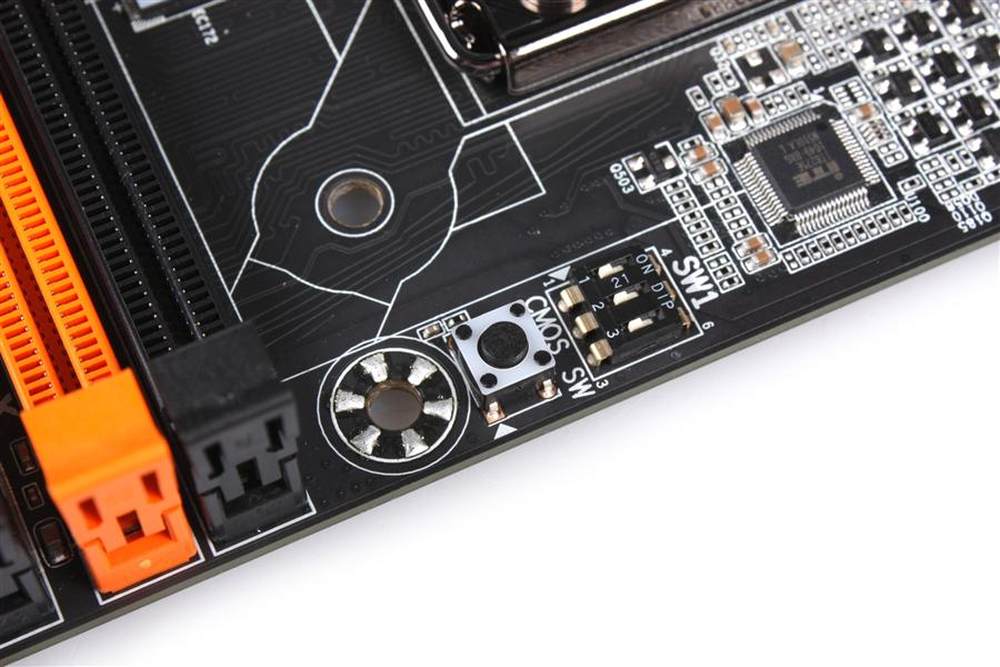

黑色微动开关是清BIOS按钮，而旁边的那组跳线开关则可以设定PWM控制芯片的工作频率，可分别设定为300/600/800KHz。旁边哪颗iTE IT8275E主要负责供电切换管理。
11/32
主板电源接口旁边是DeBug灯和一组电压测量点，玩家可以使用设备连接相应监测点对主板各关键部位电压进行监控。
12/32

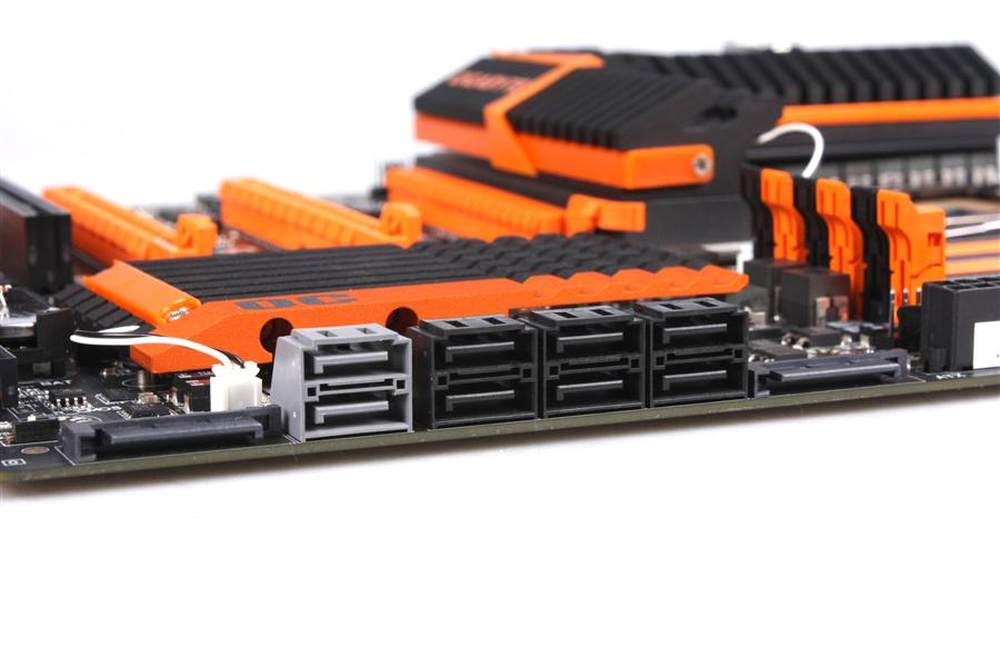

存储接口模块，技嘉为X58A-OC配备了六个SATA 3Gbps接口和另外两个SATA 6Gbps接口，后者由Marvell 88SE9182芯片提供。
旁边的两个做成SATA供电口模样的电源口用来给PCIE插槽供电，这样的设计进一步简化了主板走线，同时也令人耳目一新。
13/32

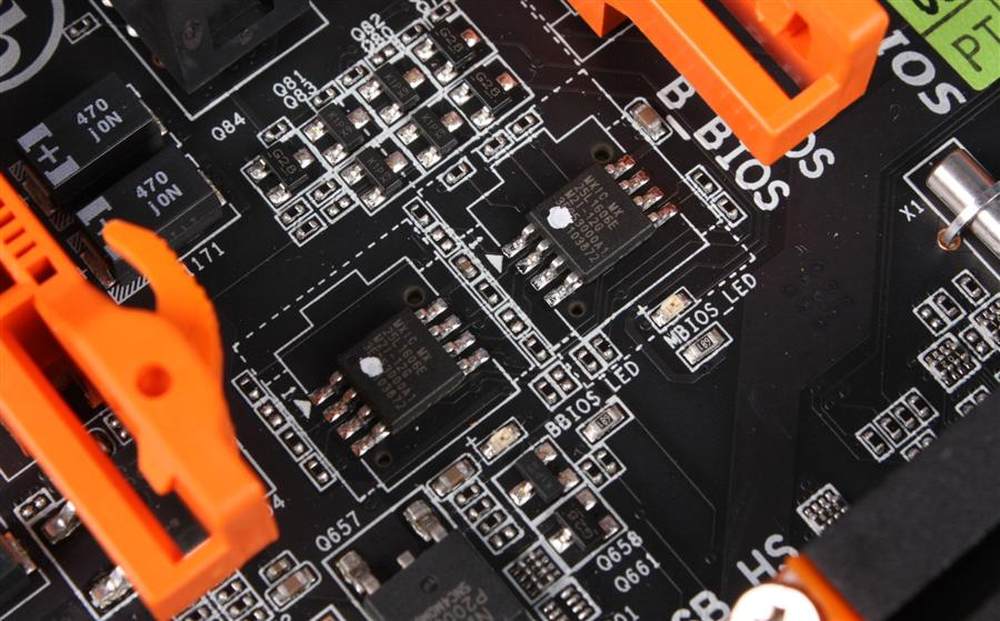

由于主板主要为极限超频设计，在使用过程中不可避免的会遇到许多不同设定，而技嘉X58A-OC主板的双BIOS设计，可以存储共16个不同设定，可以通过跳线开关来选择具体启用哪颗BIOS，通过BIOS下面的灯光来判断当前启用的是哪颗BIOS。
14/32

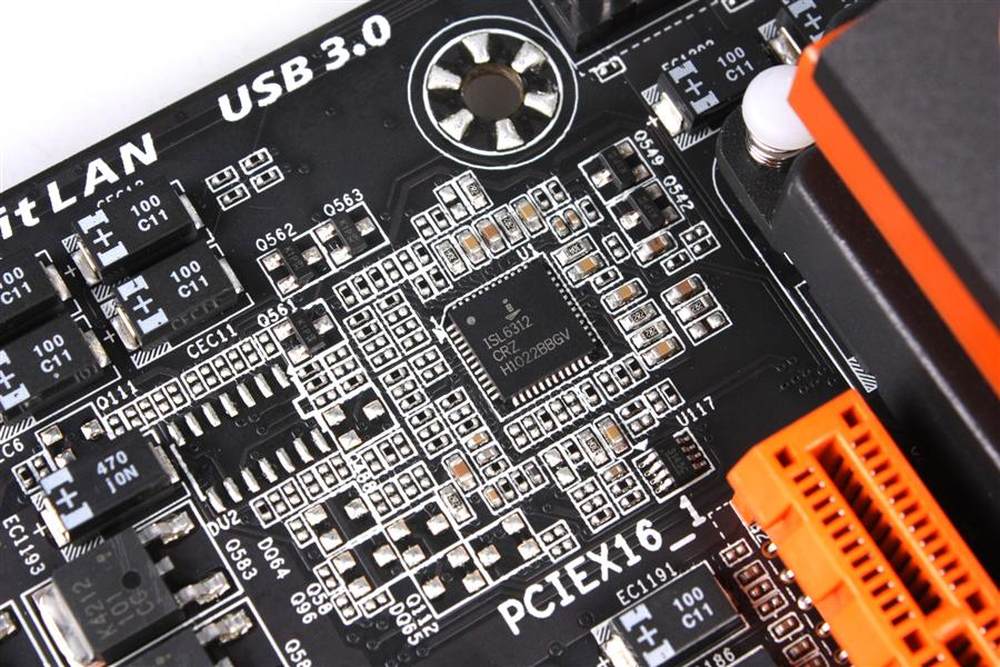

Uncore部分的供电控制芯片，是一颗两相PWM芯片ISL6312G。
15/32

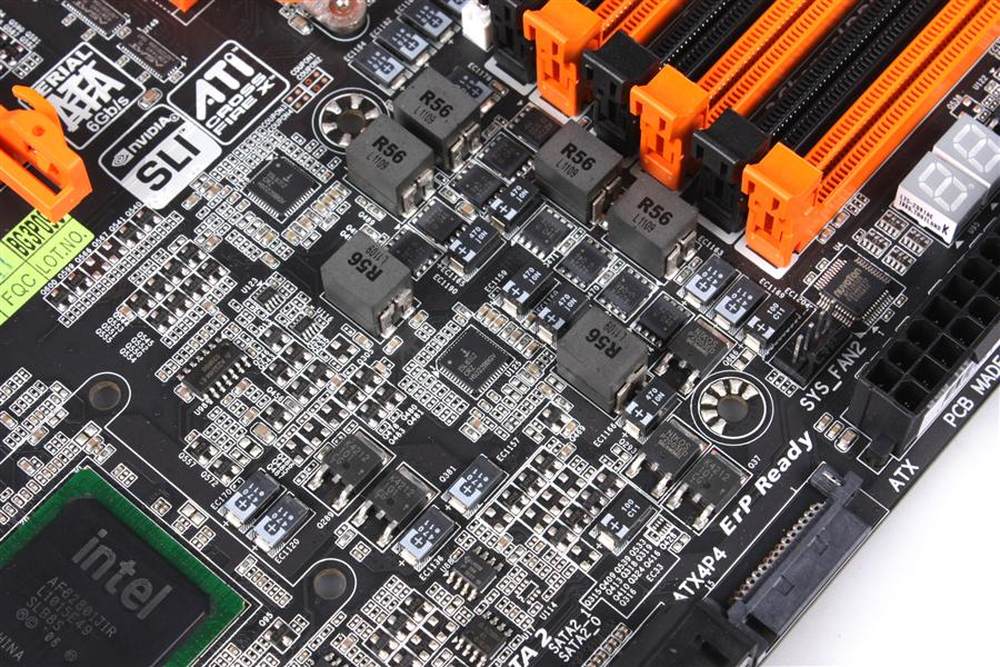

整块主板用料都保持与处理器供电部分同样等级，图中是内存部分的独立供电模块。内存供电与主板供电分别使用一颗内置驱动IC的PWM控制芯片ISL6312G掌管供电控制。
16/32

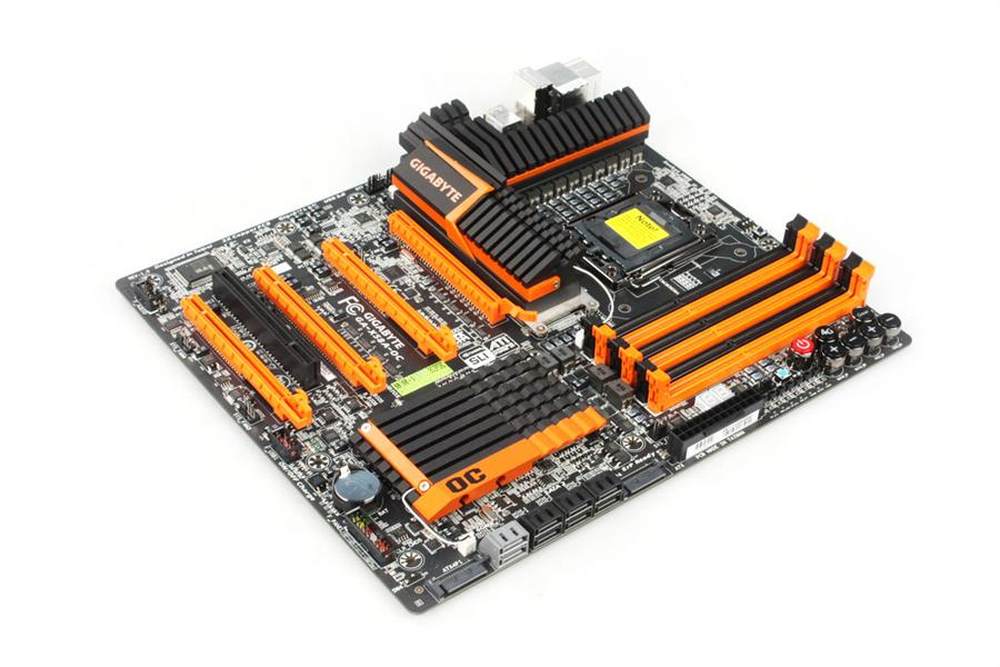

就像G1-Killer专门为游戏玩家开发一样，技嘉GA-X58A-OC则是一款超频利器，搭载的多项超频技术足以令玩家感叹，而橘红色与黑色的搭配让主板看起来十分抢眼。
17/32

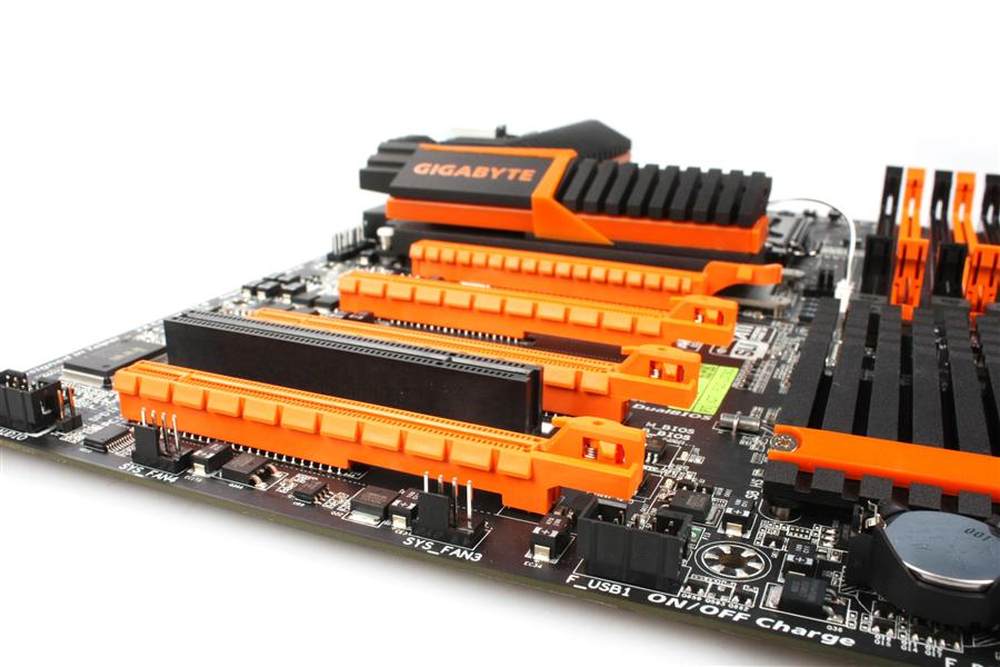

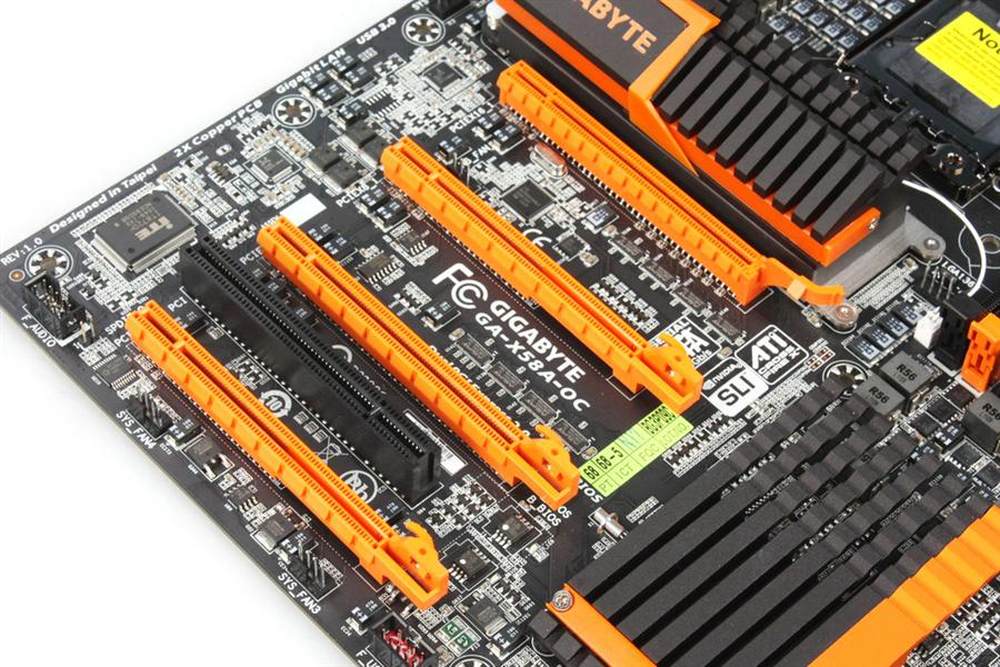

四根橘红色的PCIE插槽和一根黑色的PCI插槽构成了主板强大的扩展功能，其中靠近北桥部分的第一根和第三根PCIE插槽可以工作在x16模式，而另外两个则工作在x8模式。支持三路或两路MVIDIA SLI技术和四路/三路/两路/AMD CrossFireX技术。
18/32
按颜色区分为两组，方便玩家组建三通道内存系统。
19/32

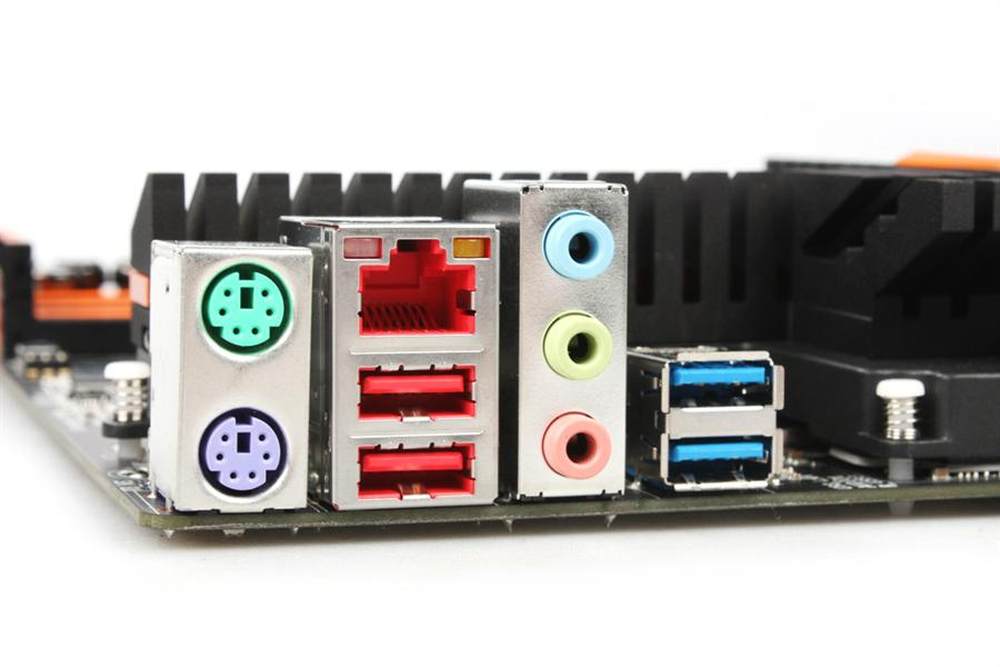

与普通主板相比，技嘉X58A-OC主板的背板接口显得有些寒酸，不过这完全是为主板超频效能进行的让步，从其功能和元件配置来看，这样的让步完全值得。只搭载了两个PS2键鼠接口，两个USB 2.0接口，两个USB 3.0接口，千兆网络接口和5.1声道音频输出。
20/32

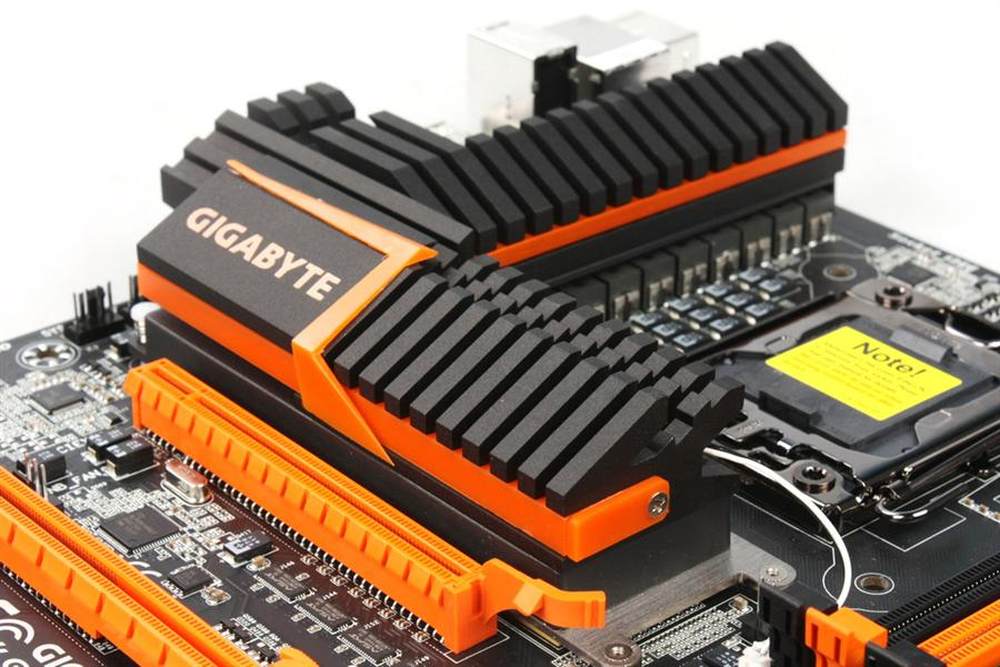

技嘉为X58A-OC主板配备了华丽的散热装置，黑色的表面经磨砂处理，质感十足，装饰灯被隐藏在橘红色部分下方，工作时会有灯光亮起，看起来更加炫目。
21/32

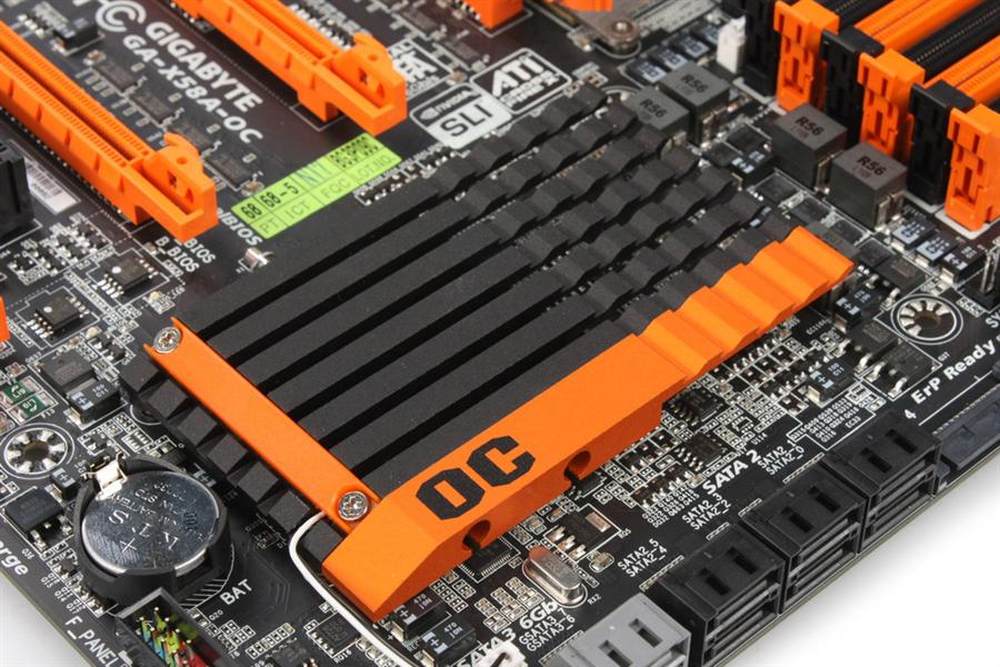

与北桥散热器一样，南桥部分散热片虽然较为低矮，不过也内嵌了装饰灯光，通过独立供电接口供电。
22/32
IO控制芯片为ITE 8720F
23/32

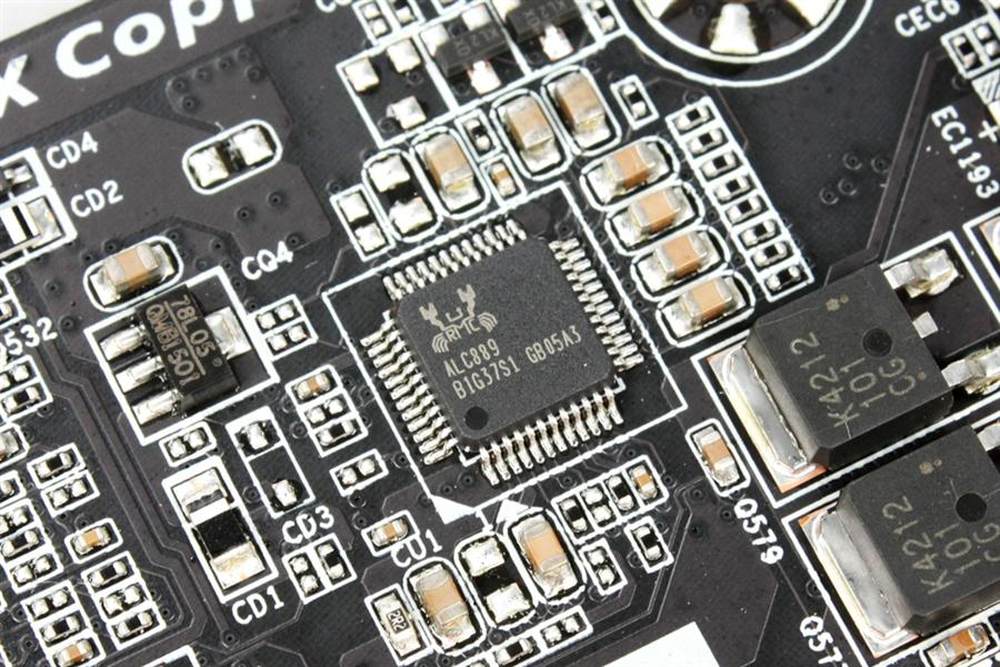

Realtek ALC889音频芯片，支持7.1声道高清音频输出。
24/32

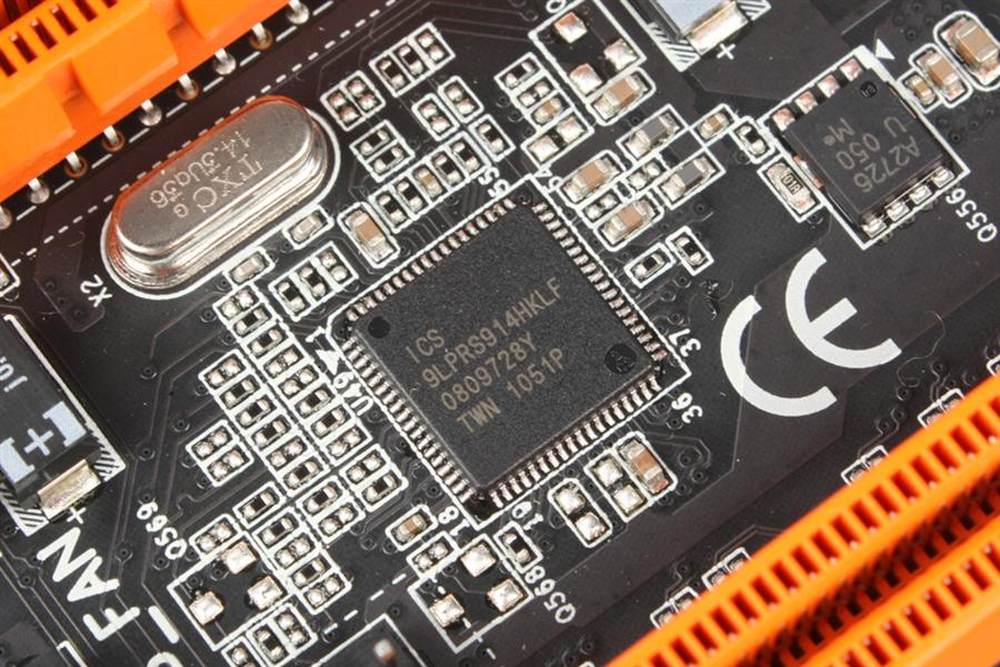

ICS时钟发生器
25/32

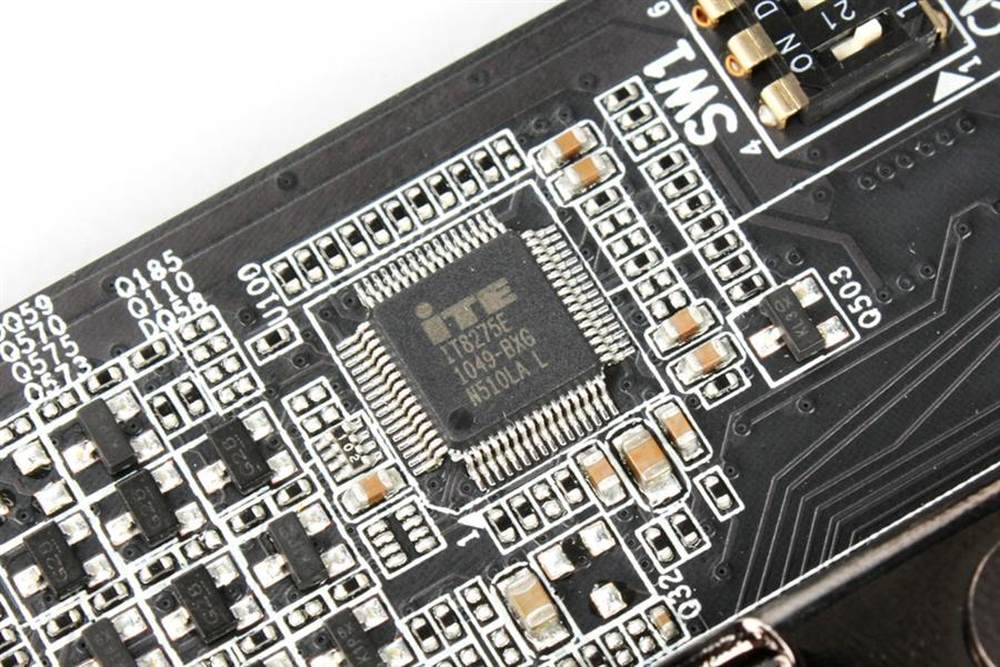

iTE IT8275E主要负责供电切换管理。
26/32

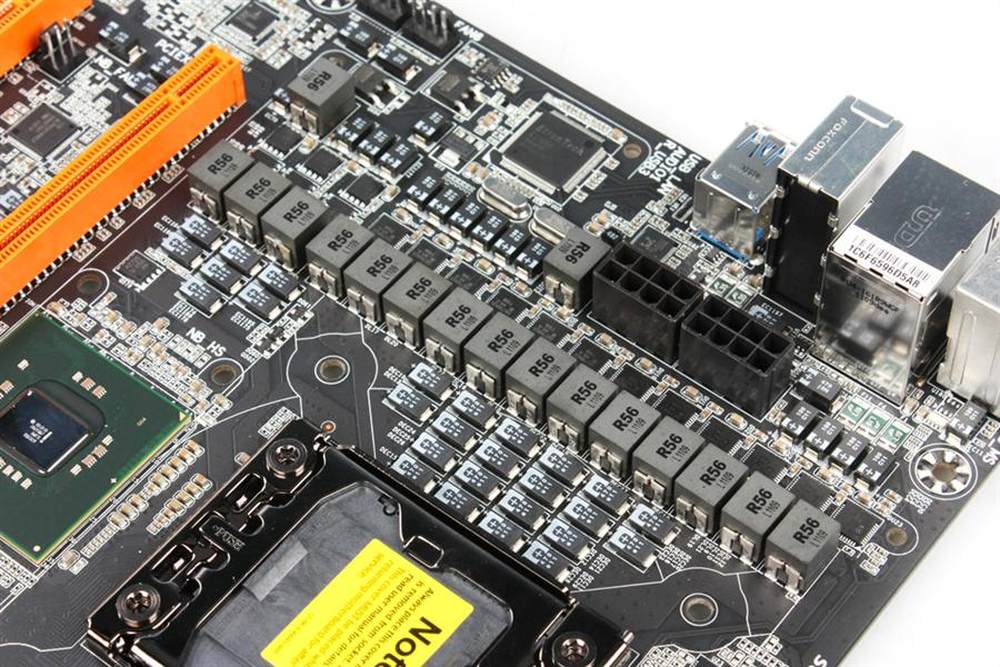

处理器供电部分应用了OC-VRM供电设计，采用最高等级用料，在这里可以看到钽电容、亚铁盐芯电感，以及贴片式Mosfet。技嘉将处理器供电部分设计为12加3相供电，Mosfet采用PowerPAK封装的DrMos，外接双8Pin辅助供电，最大输入功率可达1500W，最大输出有效功率为1200W，通过PWM控制可以为用户提供更强悍的处理器供电。
而低矮化的元件也让玩家在进行液氮超频时，更方便进行前期绝缘工作。这项技术的另一项特点就是允许玩家直接对PWM芯片进行超频，以便在进行电能分配时效率更高。
27/32

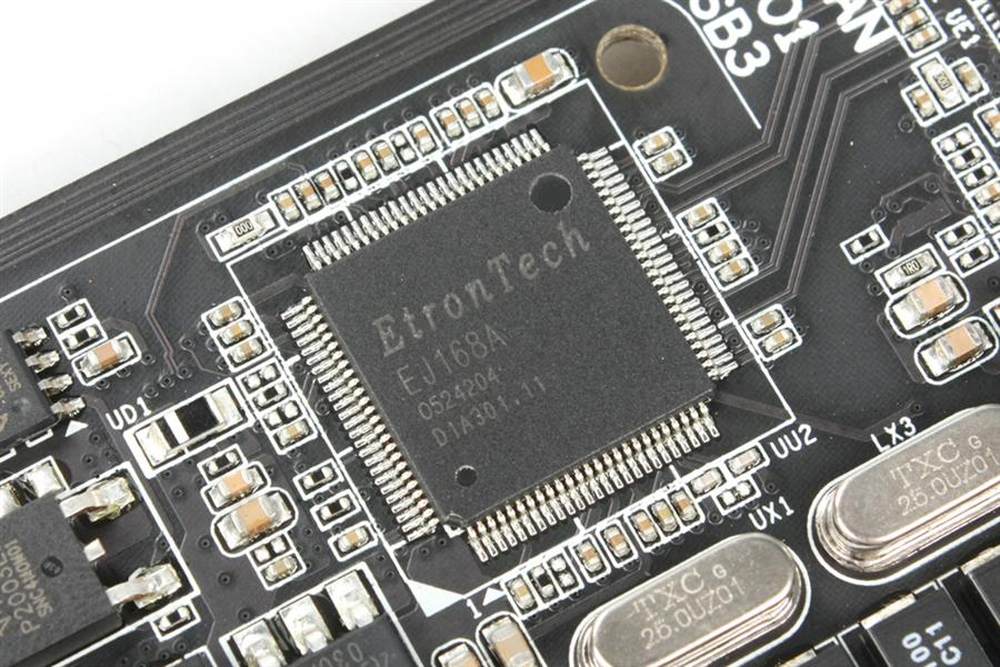

USB3.0控制芯片并没有采用常见的NEC控制芯片，而是采用了EtronTech EJ168A USB 3.0控制芯片。

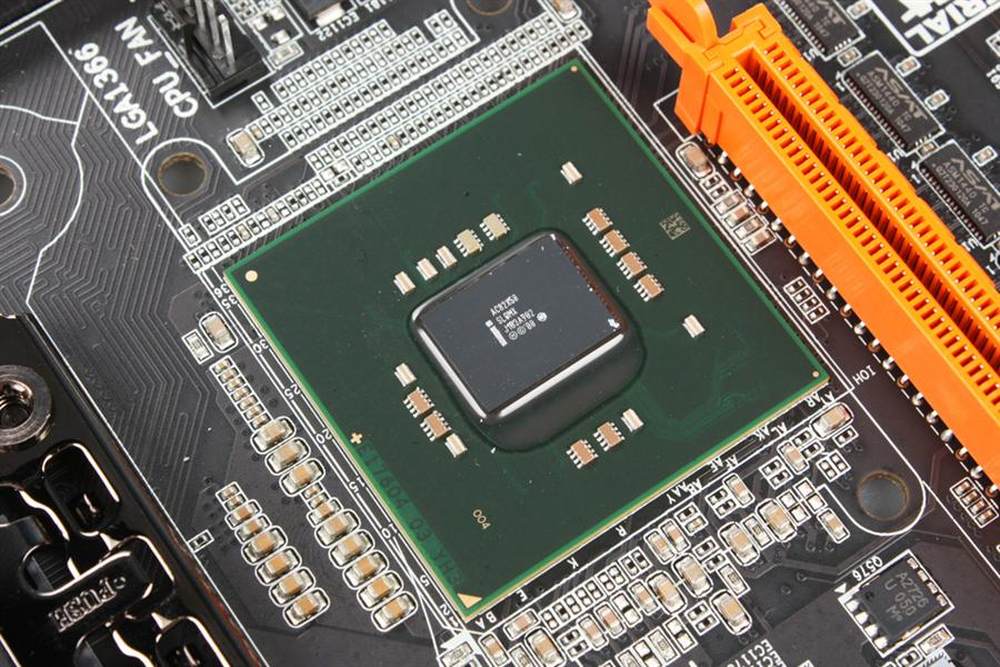

28/32

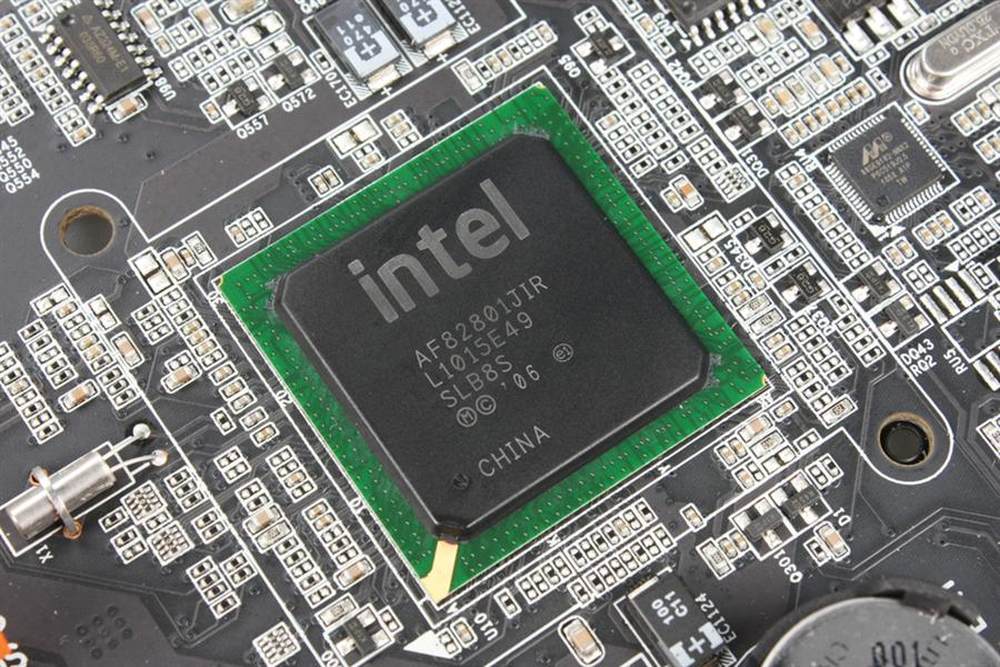

南桥部分为ICH10R，除提供基本性能支持外还支持RAID 0/1/5/10。
29/32
X58芯片组为主板提供了强悍的基本功能，目前依然是Intel阵营最顶级平台。
30/32

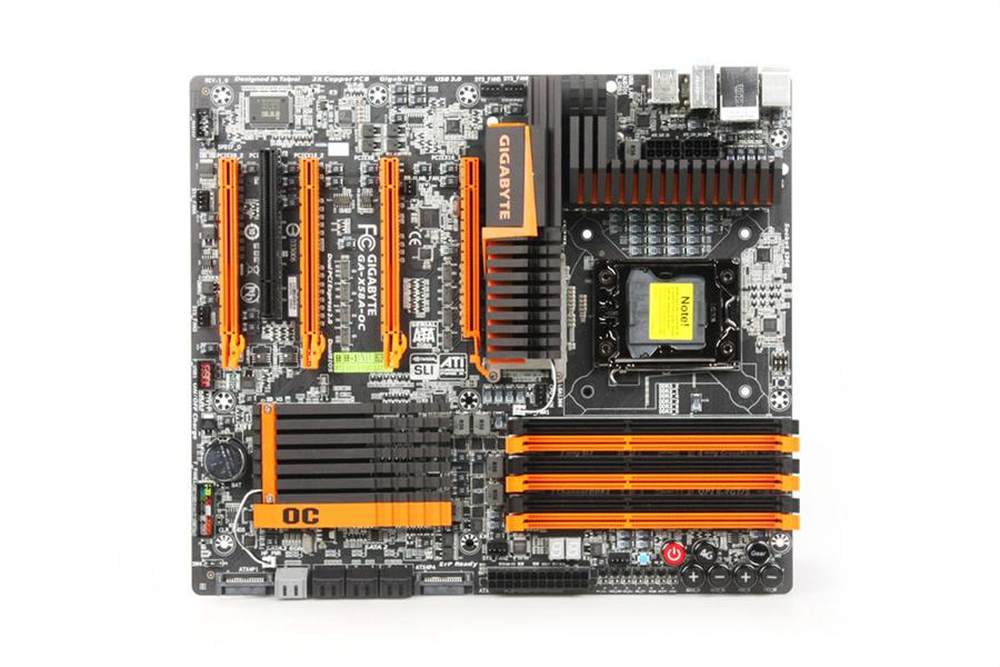

主板采用E-ATX设计，尺寸达到3.55 x 26.4厘米，大尺寸带来了更大的布线空间，使设计人员可以在主板上加入更多特性，橘红色与黑色搭配营造出的视觉效果也凸显出主板的顶级定位。
31/32
技嘉X58A-OC可以说只为极限超频打造，是目前最顶级超频主板，相信会成为发烧级超频玩家最强悍的装备。
32/32

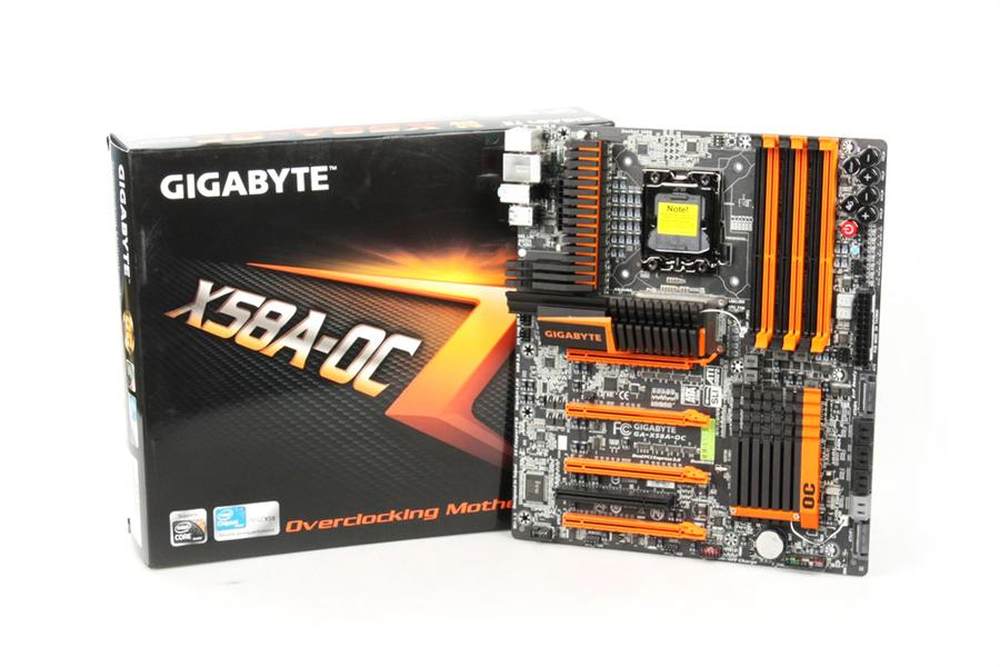

超频利器 技嘉GA-X58A-OC
