有为五四暴力拆机! 东芝R800高清拆解
1/24

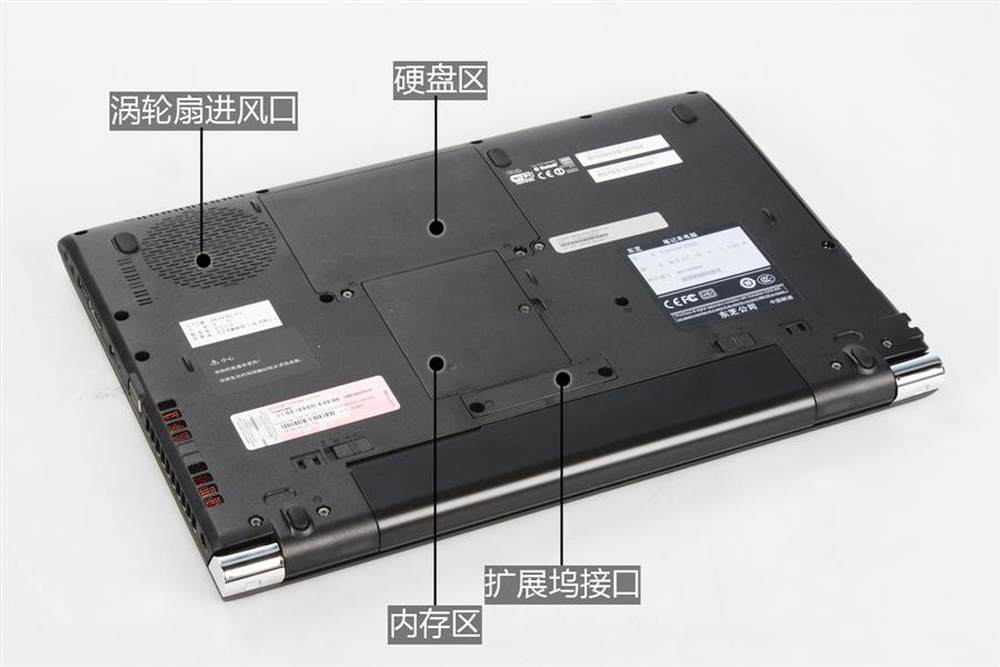

从图中我们可以分析判断得出，东芝Satellite R800的处理器、显卡、内存及硬盘等核心部件主要集中于上图中的机身左侧。实际拆解过程中我们也可以了解到，整机布局及细节部分做得十分“精致”。
2/24

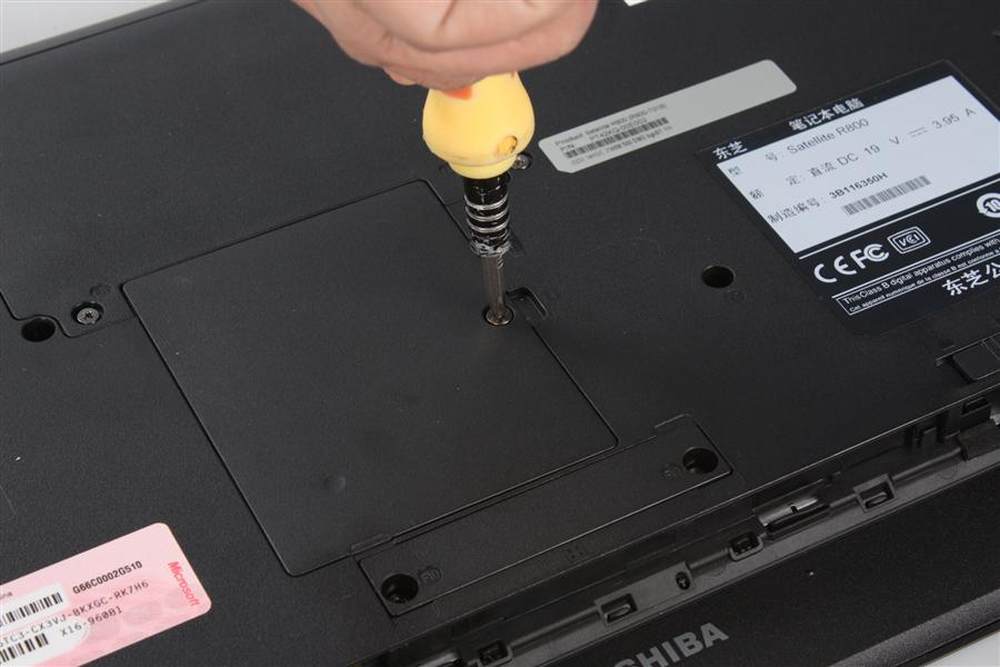

拆解开始，首先让我们从内存及硬盘这类需要进行升级的部件开始。我么可以看到，东芝R800的内存板盖采用“卡扣 螺丝钉”的固定方式，用户可轻松打开进行内存升级。
3/24

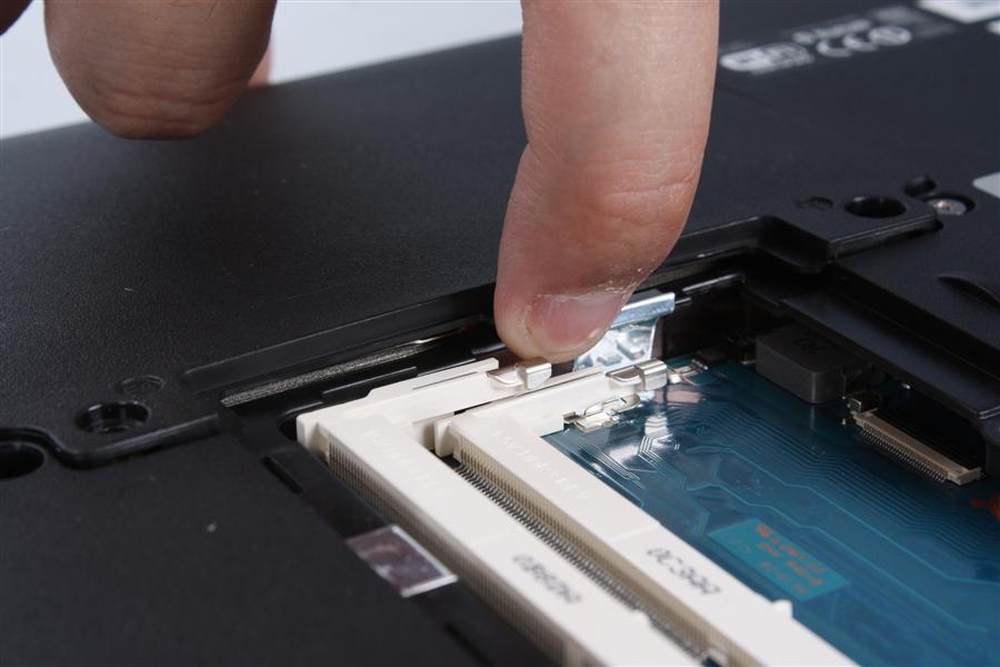

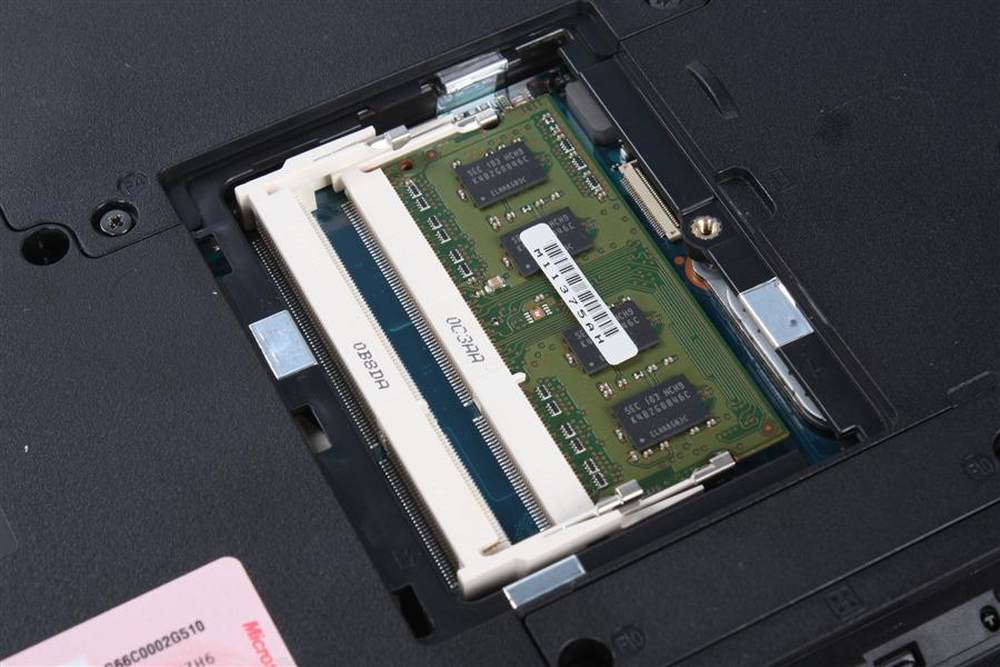

该机内存槽采用双通道设计，出去标配的2GB内存外，用户还可利用剩余通道机型内存方面的硬件升级。
4/24
接下来，再让我们来看看硬盘区。上图中我们可以看到，如果用户需对硬盘进行升级，必须在打开内存板盖之后再着手进行。
5/24

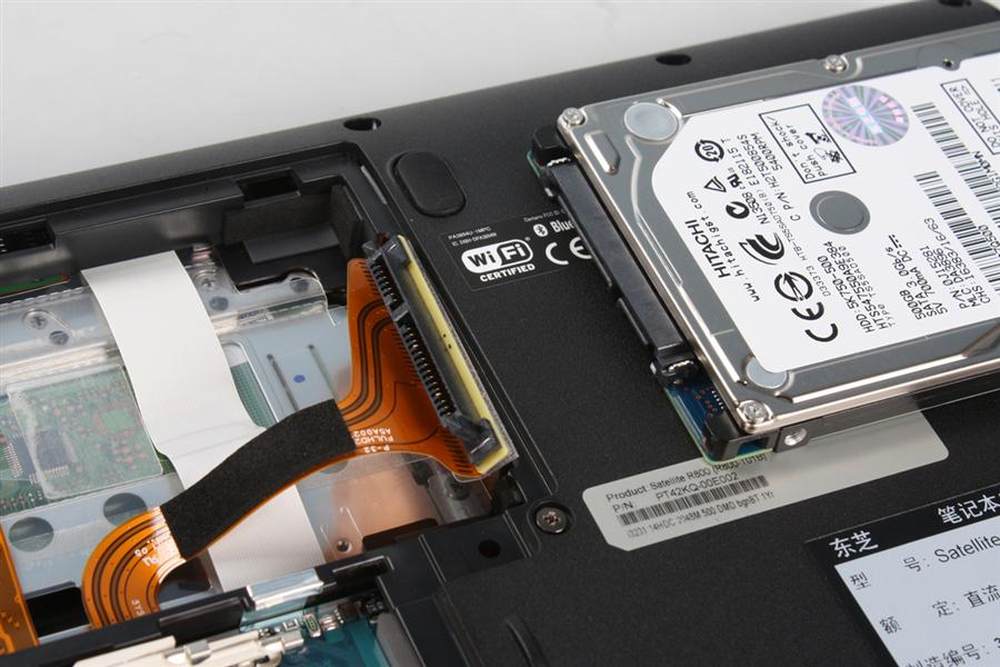

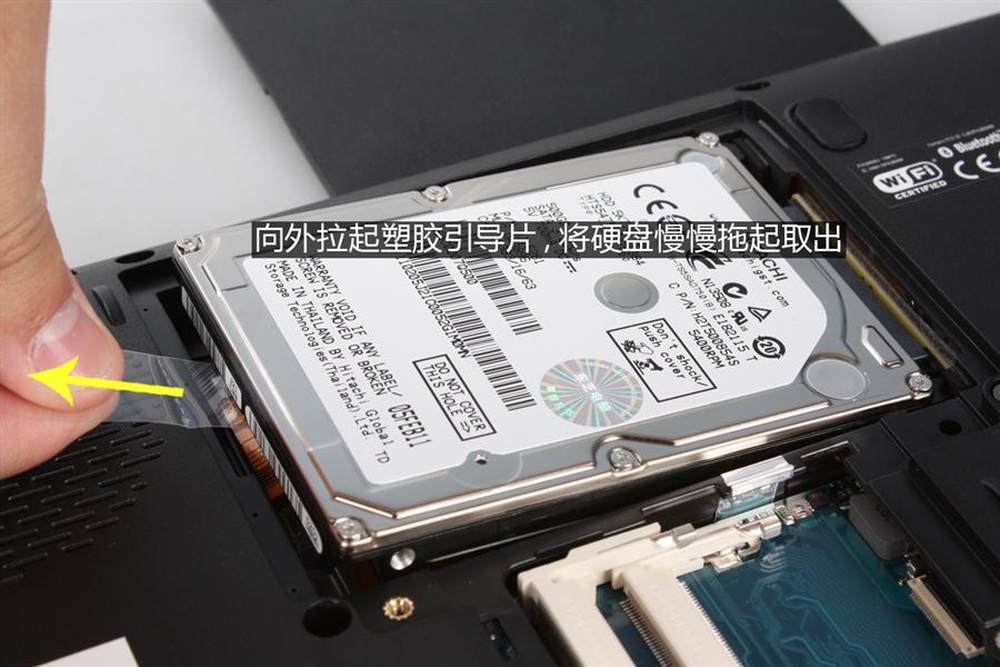

硬盘板盖打开后，用户需要轻轻向外拉起塑胶引导片，将硬盘抬起并取出。
6/24
硬盘板盖打开后，用户需要轻轻向外拉起塑胶引导片，将硬盘抬起并取出。
7/24

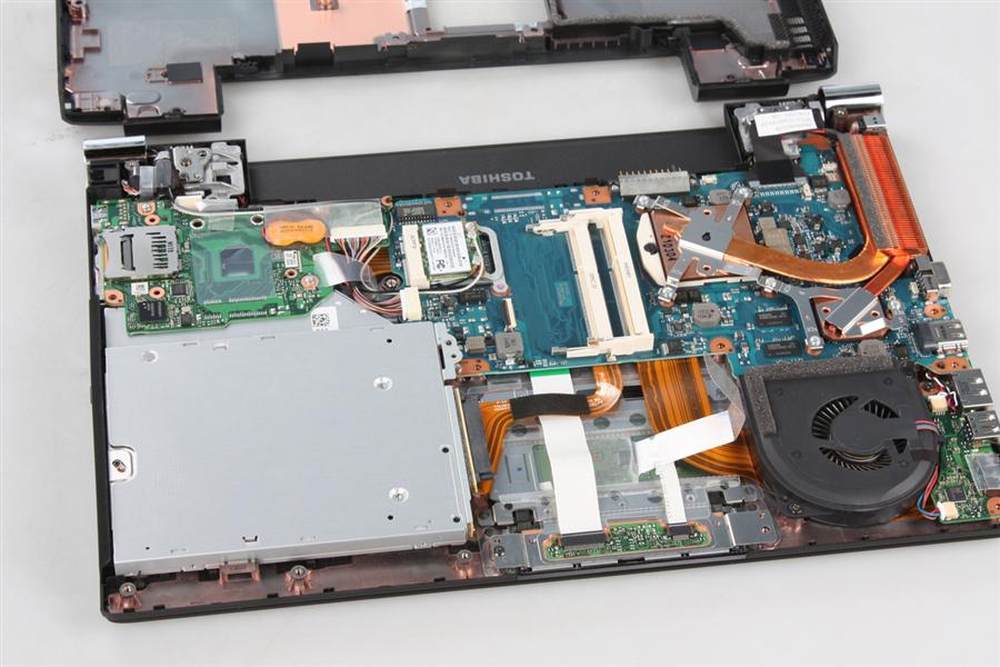

将硬盘内存板盖代开后，我们便可以D面板盖，此刻光驱、风扇、导热管、无线网卡以及处理器、显卡等核心硬件便悉数展现在我们眼前。
8/24
同东芝Portege R700一样，Satellite R800同样采取了全局散热系统。不落实主板结构，以及双导管散热，理论设计上均有利于整机散热。
9/24

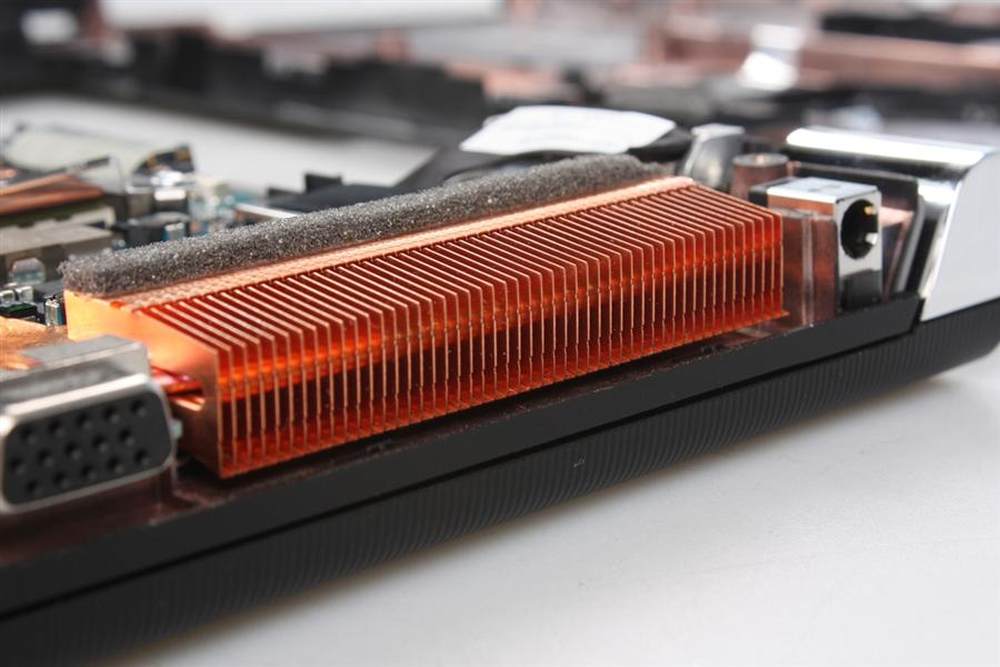

散热风口配置海绵隔层，在防尘防虫等方面均有还算不错的效果。
10/24

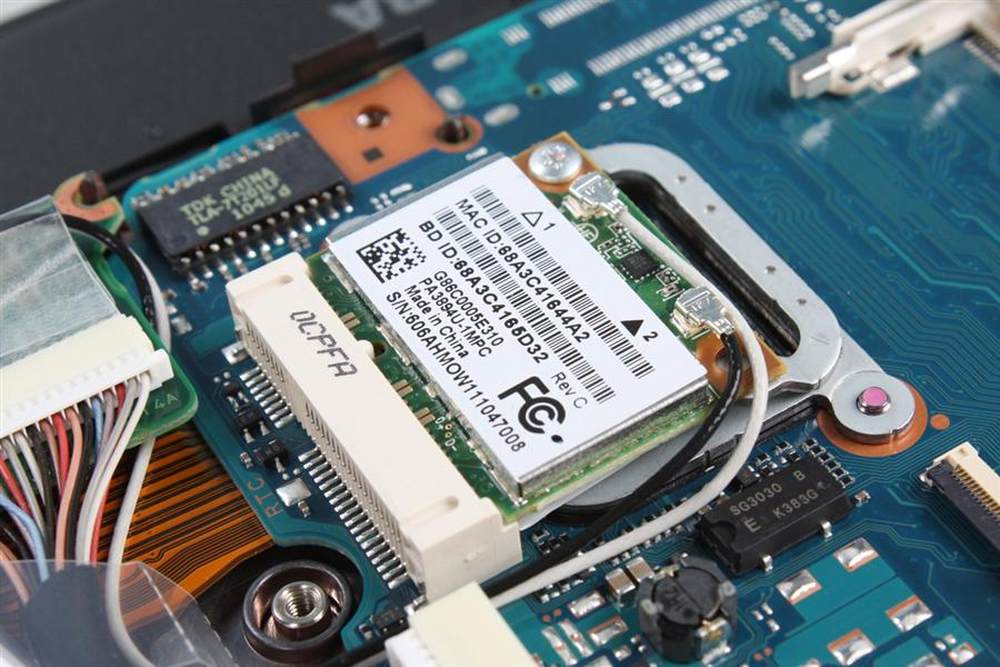

网卡。
11/24
东芝Satellite R800拆解全家福。
12/24

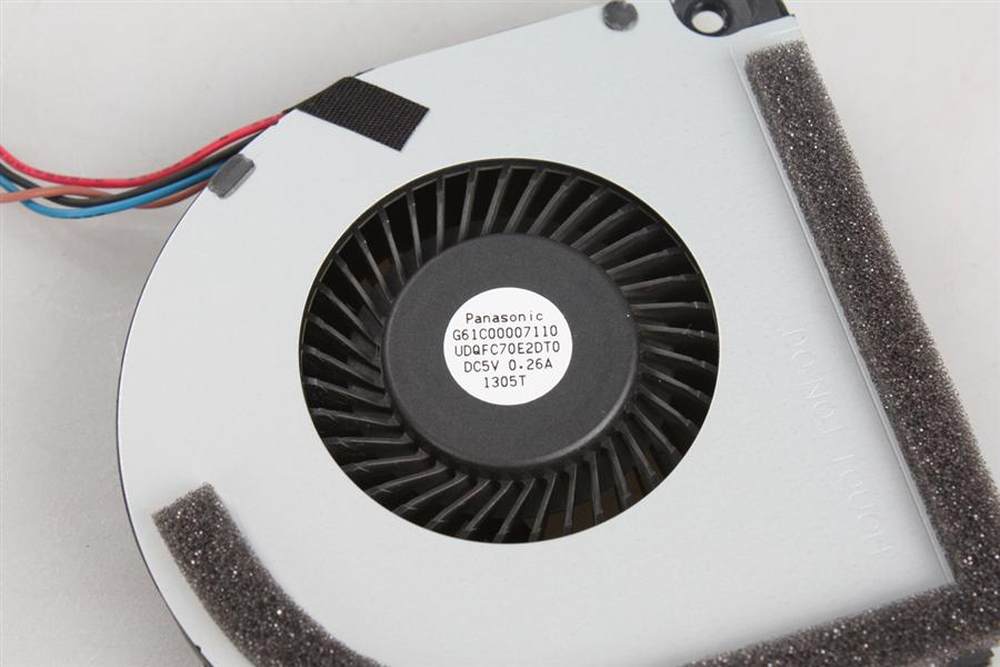

涡轮风扇特写——来自松下的产品，工作电流0.26A，功率1.3W。在涡轮风扇的作用下，一方面可以推动热传导的进行，另一方面还可不断地吸进冷风冷却核心部件区域。
13/24

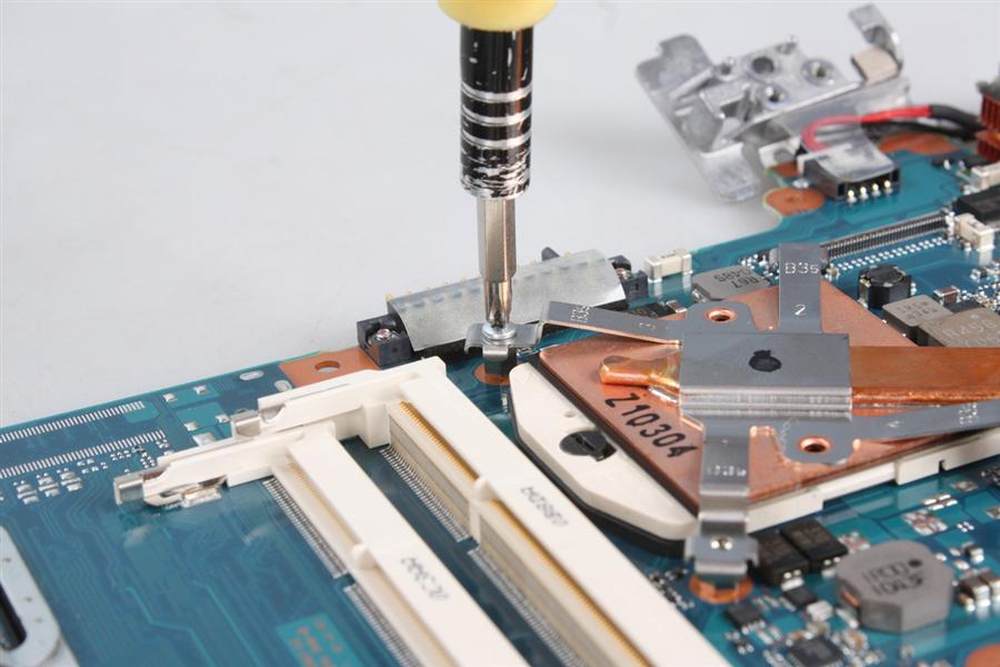

好了，下面让我们来卸下整机的散热导管。
14/24

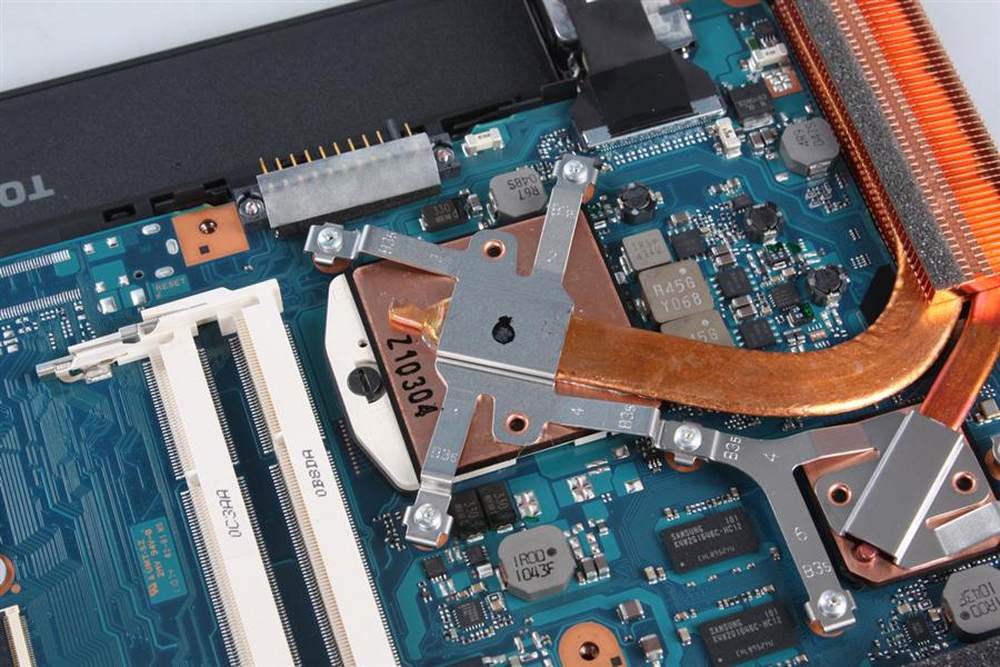

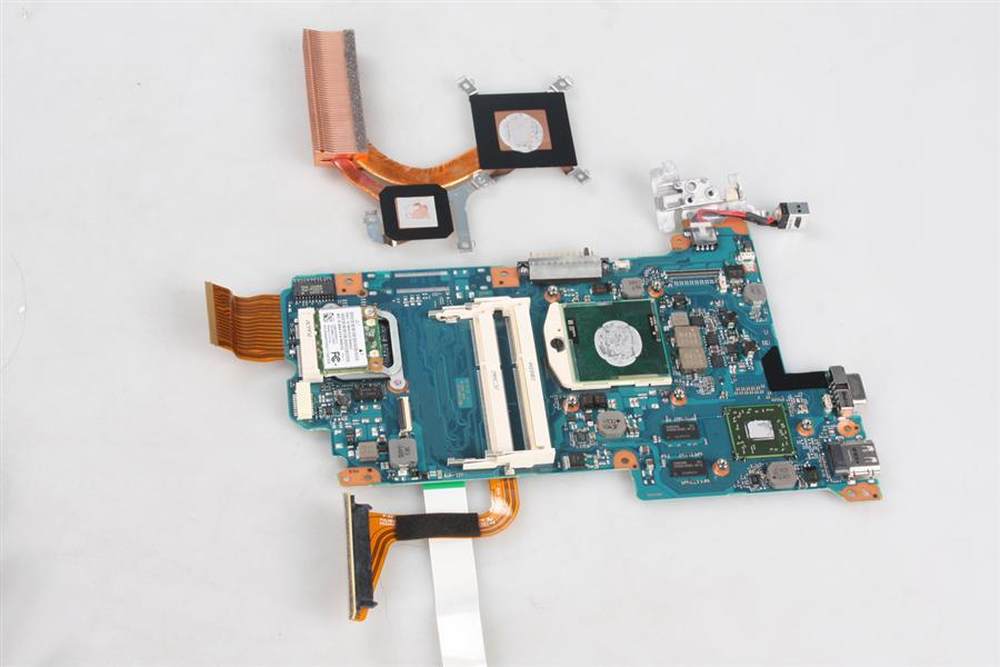

东芝Satellite R800的导热管、CPU及显卡。
15/24

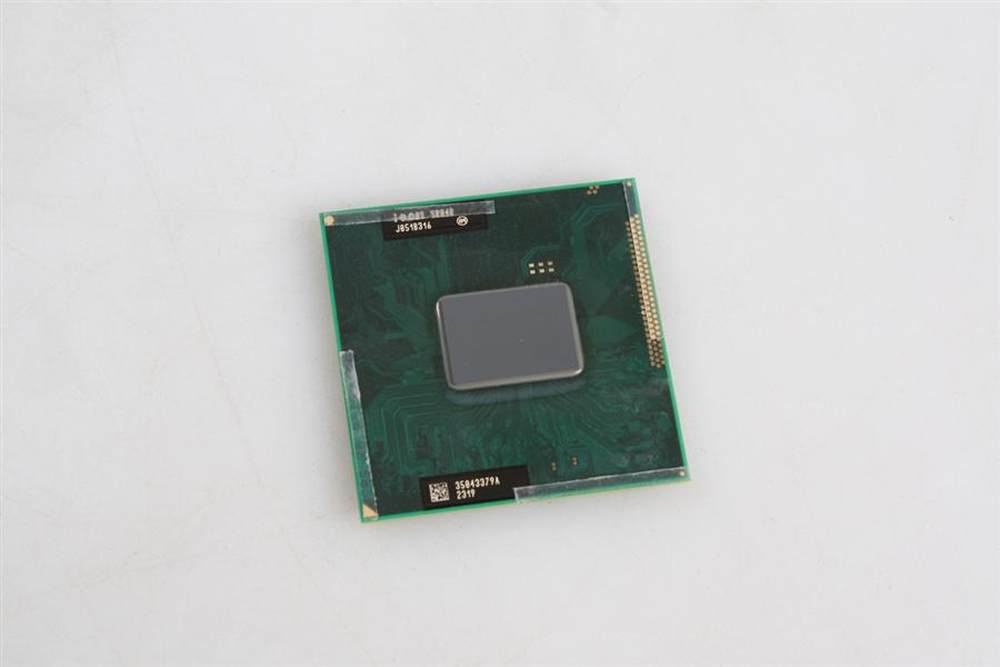

东芝Satellite R800搭载酷睿i3 2310M处理器。
16/24
东芝R800机身C面板盖
17/24

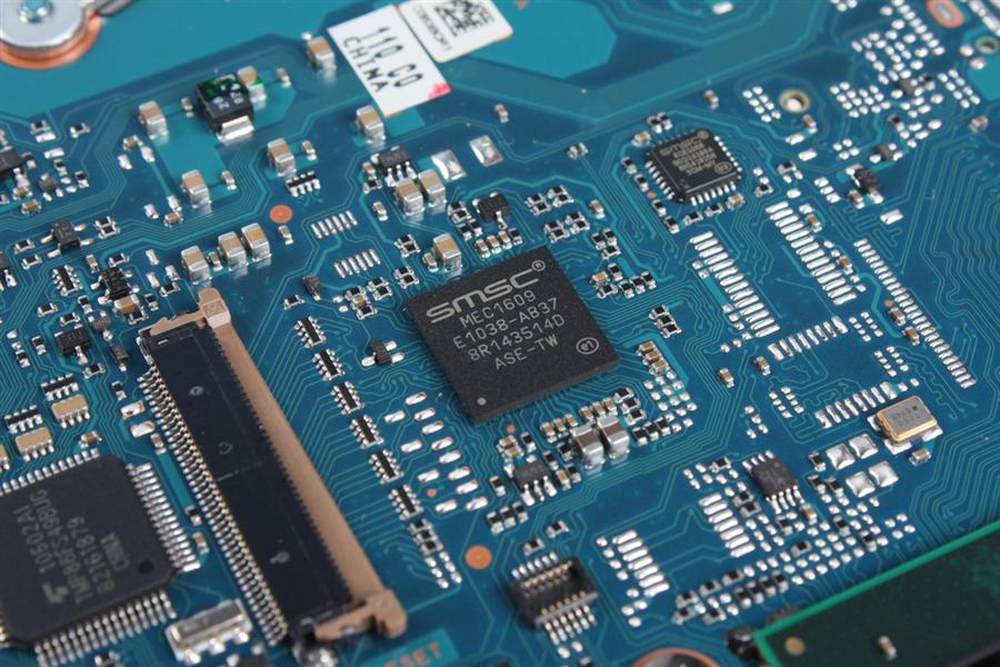

负责控制键盘等输入设备SMSC MEC1609芯片
18/24

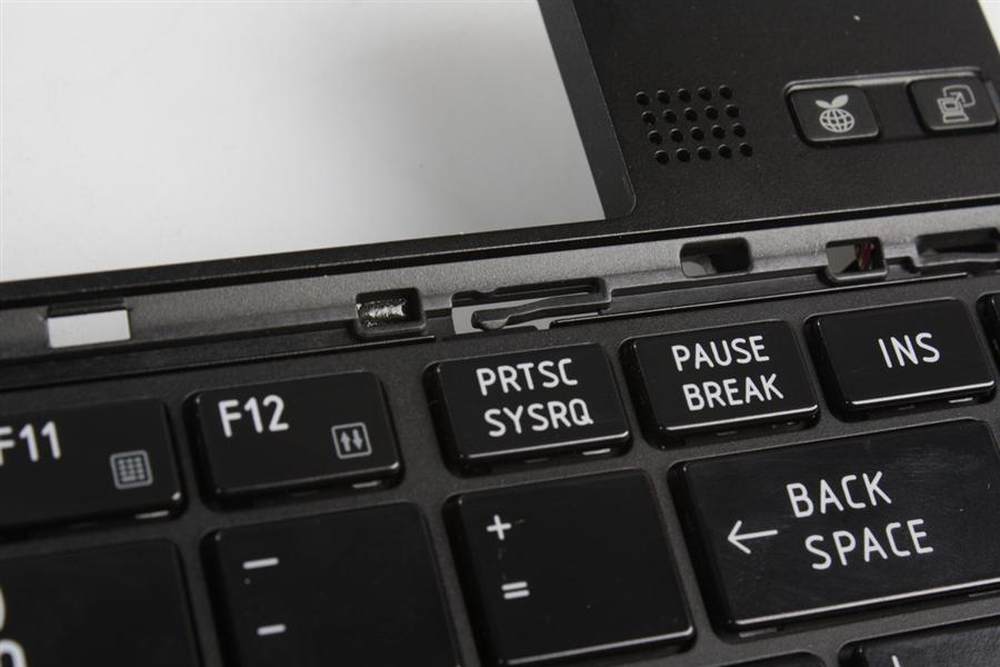

我们发现R800在键盘的拆卸上别有一番巧思——拆掉键盘上方的扣板之后，你会发现将键盘固定在C面上的仅仅是三个塑料弹簧扣具，但这些扣具的扣合角度非常巧妙，个人认为用言语已经无法表达……到您自己拆的时候就明白了= =
19/24

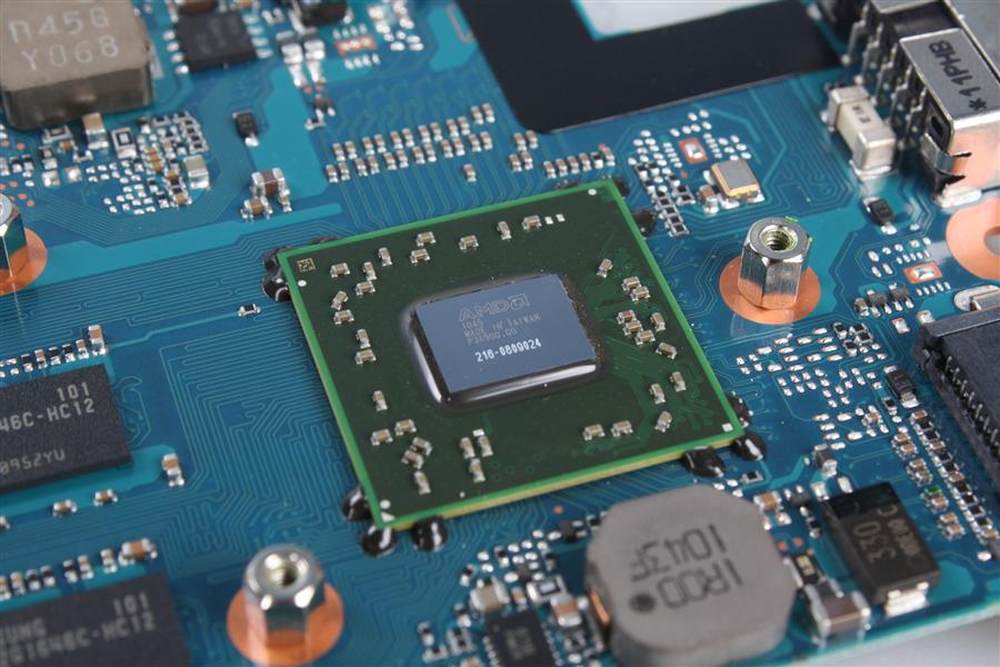

东芝R800标配AMD HD6450M独立显卡。
20/24

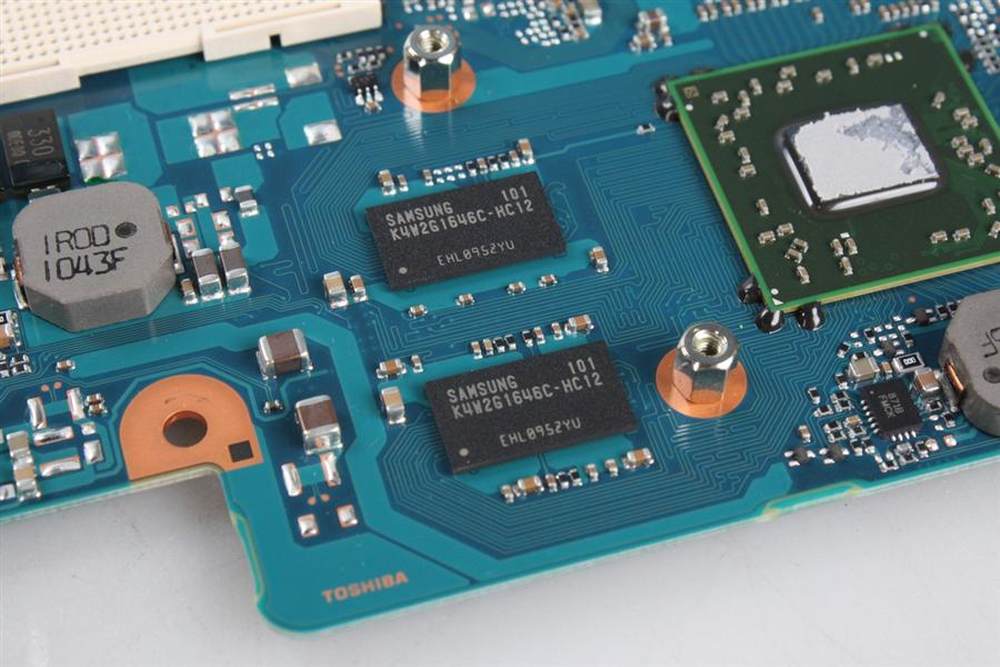

显存颗粒是来自三星的K4W2G1646C-HC12——工作频率为1600MHz，单颗容量256MB，四颗共计1GB的gDDR3显存颗粒
21/24

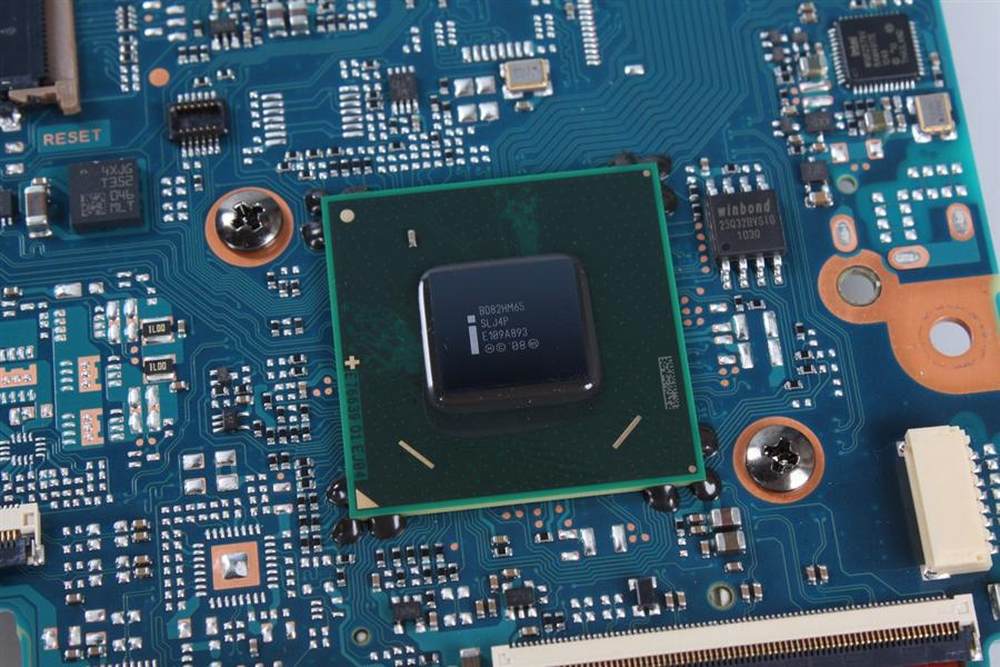

英特尔HM65 PCH芯片
22/24

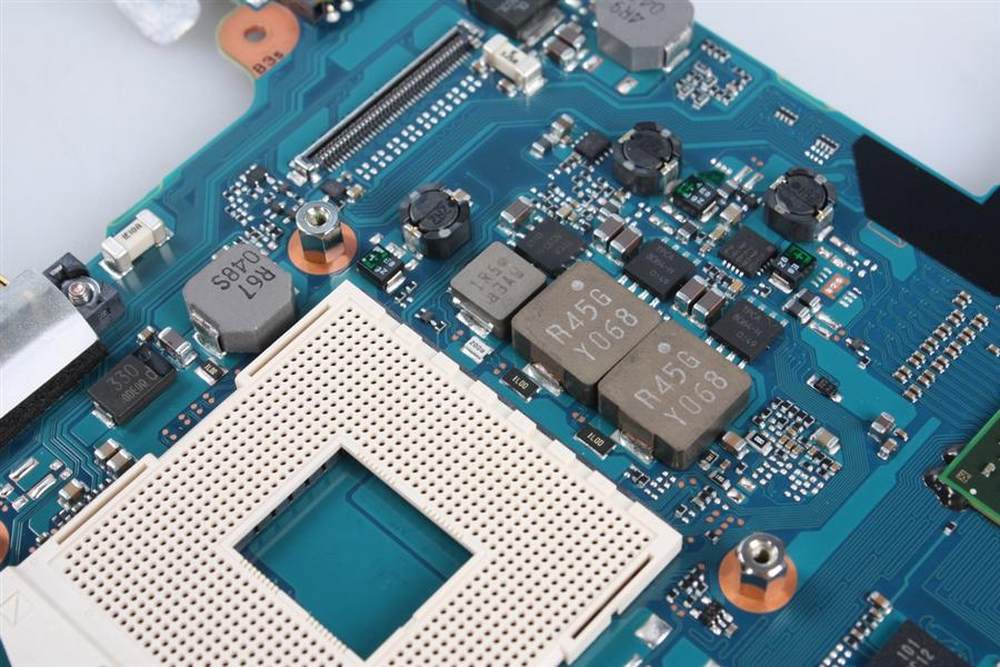

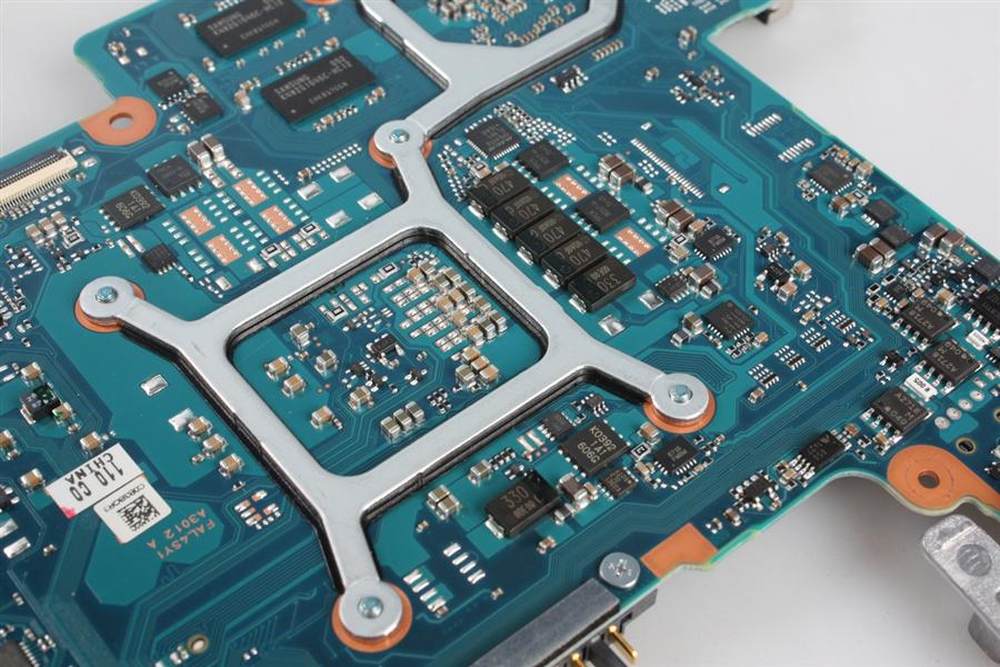

处理器供电部分特写
23/24
处理器供电部分特写
24/24

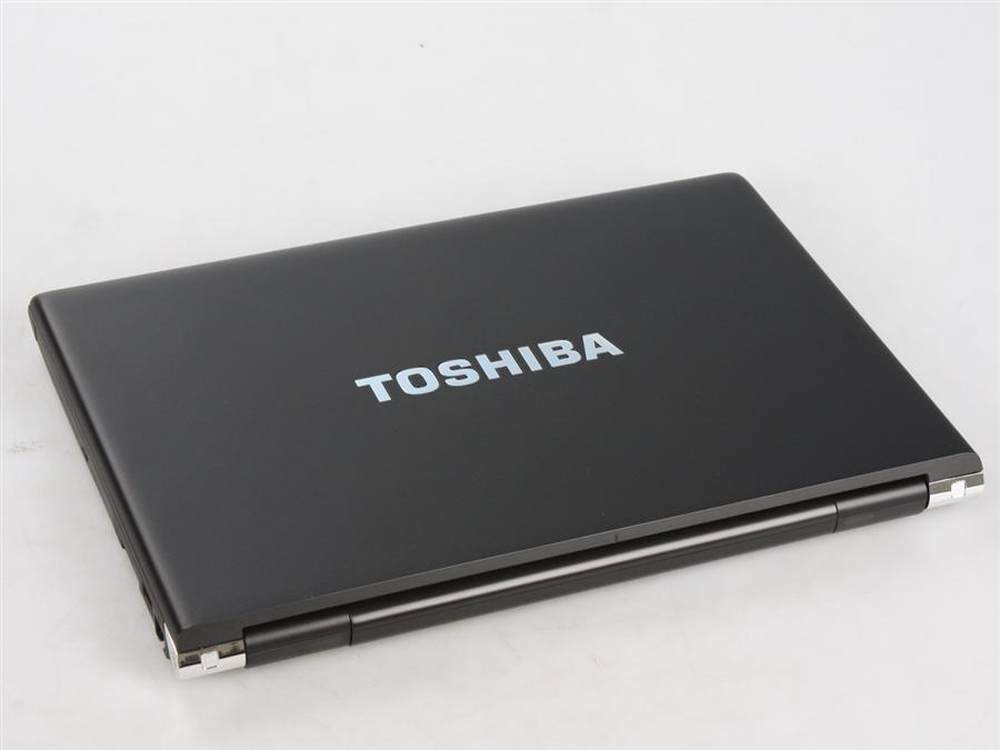

东芝Satellite R800采用复合材料外壳，配以冲压纹理效果，整体十分坚固防指纹。
