新旗舰! POP独家曝光奢华Z68规格详解
1/21

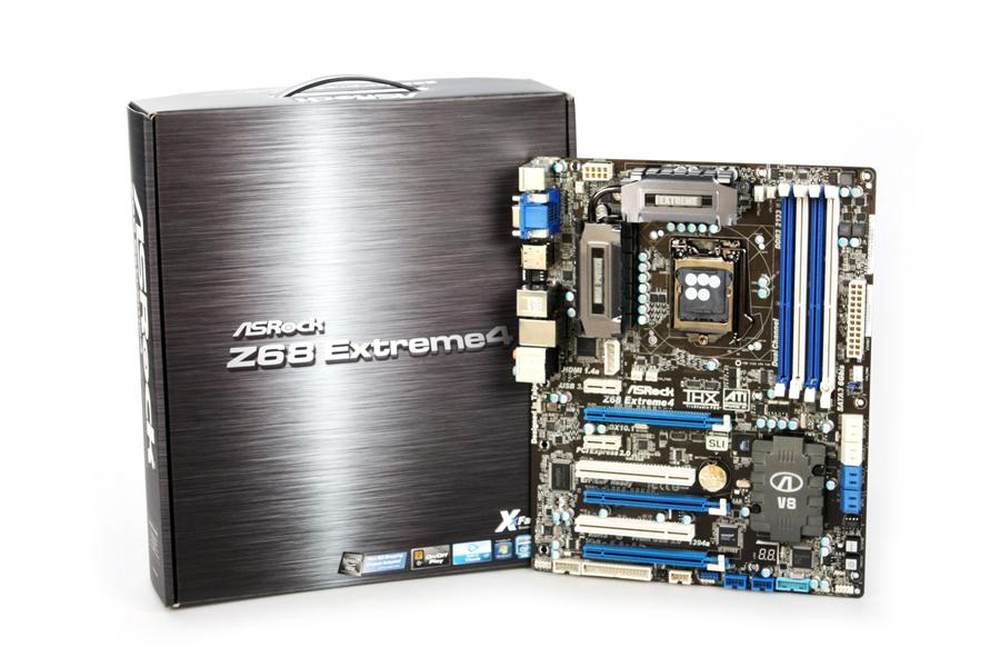

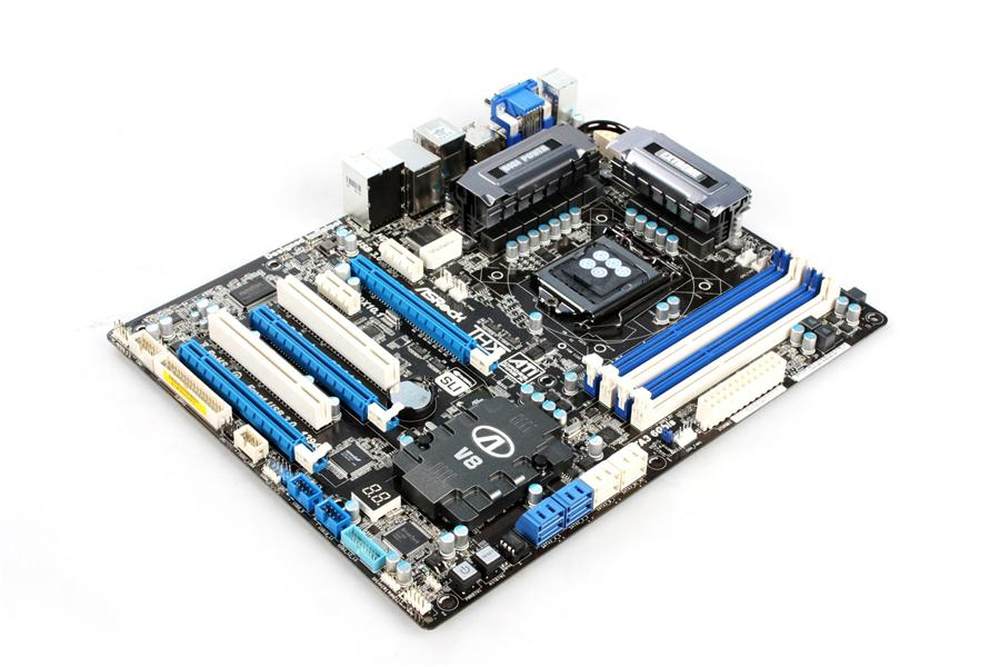

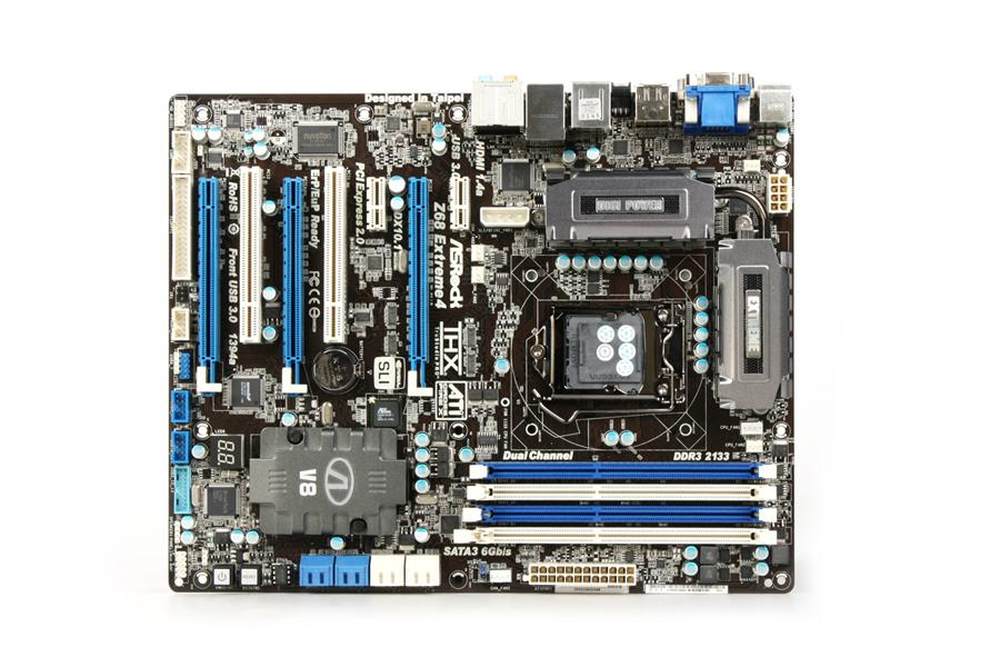

华擎Z68 Extreme4主板采用了ATX大板型设计，全板还采用了蓝、黑搭配的色调，彰显出了其超高端、奢华的定位。主板基于Intel最新的Z68单芯片设计，能够全面支持采用LGA 1155接口设计的Intel Core i7/Core i5处理器。
2/21

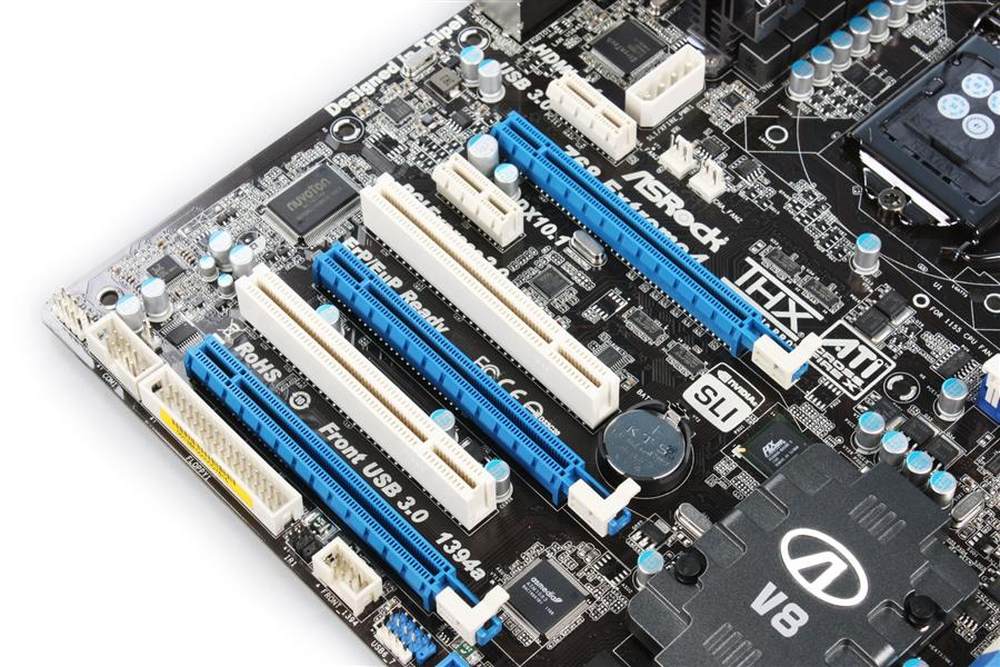

扩展插槽部分，主板提供3根PCI-E x16显卡插槽，支持CrossFire以及SLI多卡互联功能，此外还有2个PCI插槽以及2个PCI-E x1插槽。
3/21

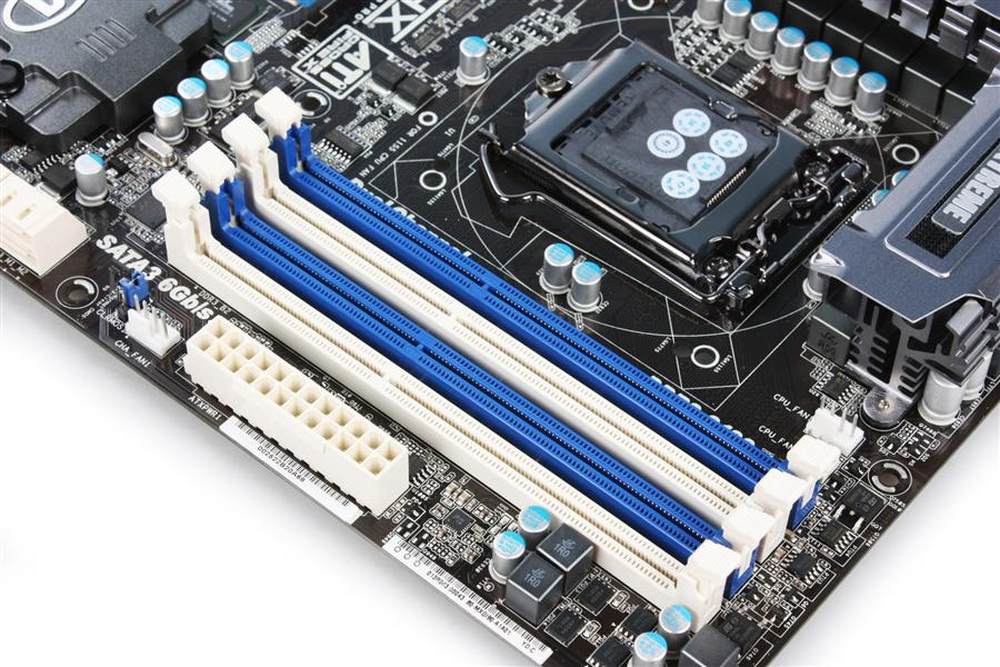

内存方面主板配备了4个DDR3内存插槽，不同通道以白、蓝两色区分，另外主板提供了由两颗电感搭配四颗MOSFET组成的独立供电系统为内存供电。
4/21

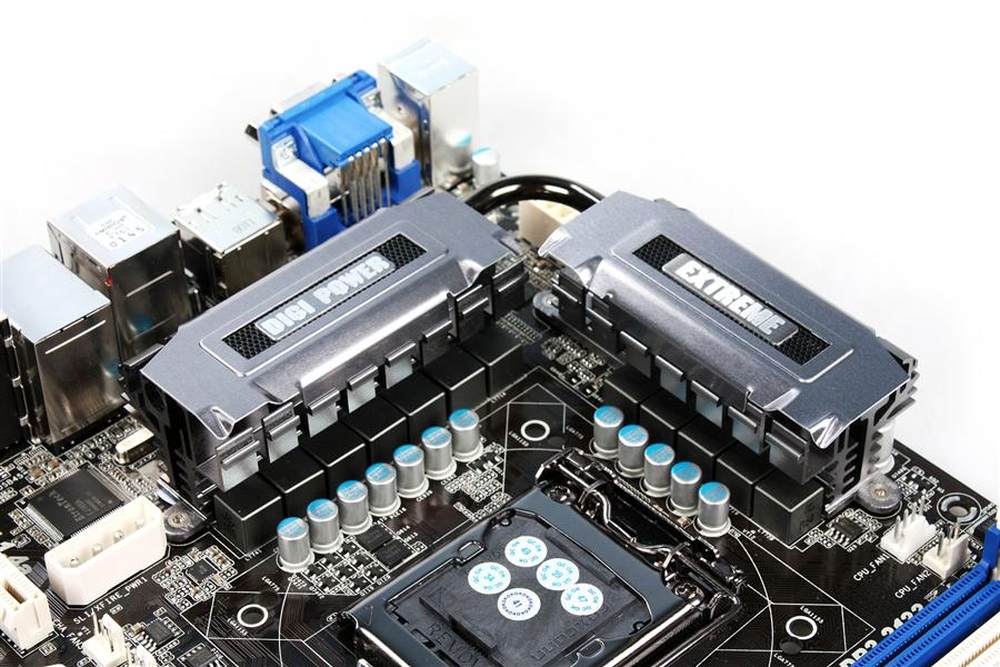

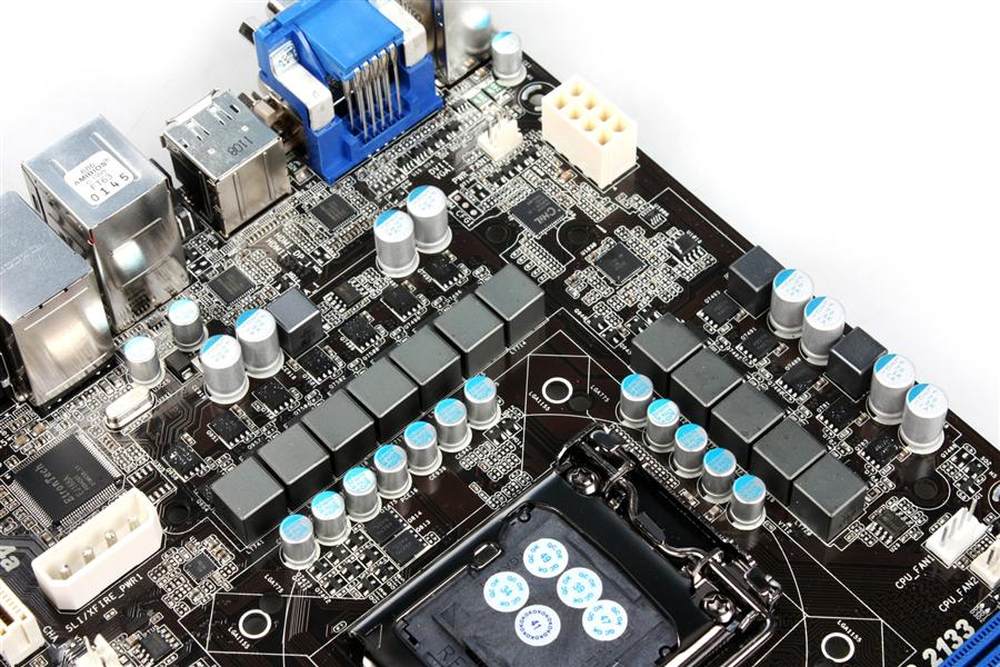

在CPU供电方面，华擎Z68 Extreme4采用了12相供电设计，封闭式铁素体电感配合大量的低温MOS管，使主板的超频能力更加强大。
5/21

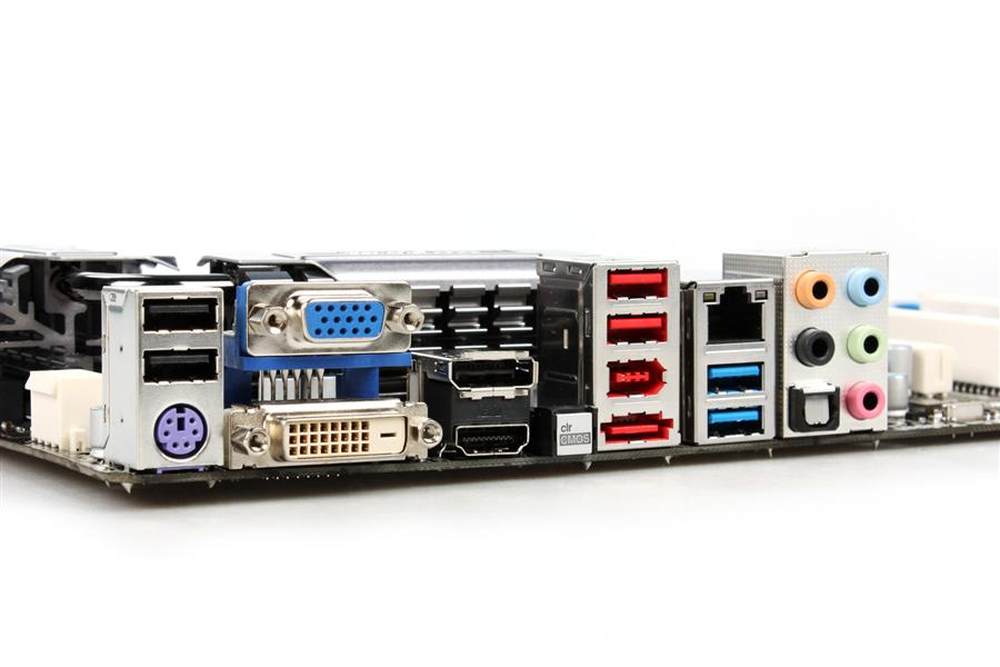

主板的I/O接口种类比较丰富，主板提供了1组PS/2键鼠接口，光纤接口，2个USB3.0接口，4个USB2.0接口，1个IEEE 1394接口，1个eSATA接口，千兆网卡接口以及5个音频接口另外还配备了ClearCMOS按键，让用户远离跳线困扰，各个接口位置设置也比较合理，使用相邻接口时也不会感到不便。
6/21

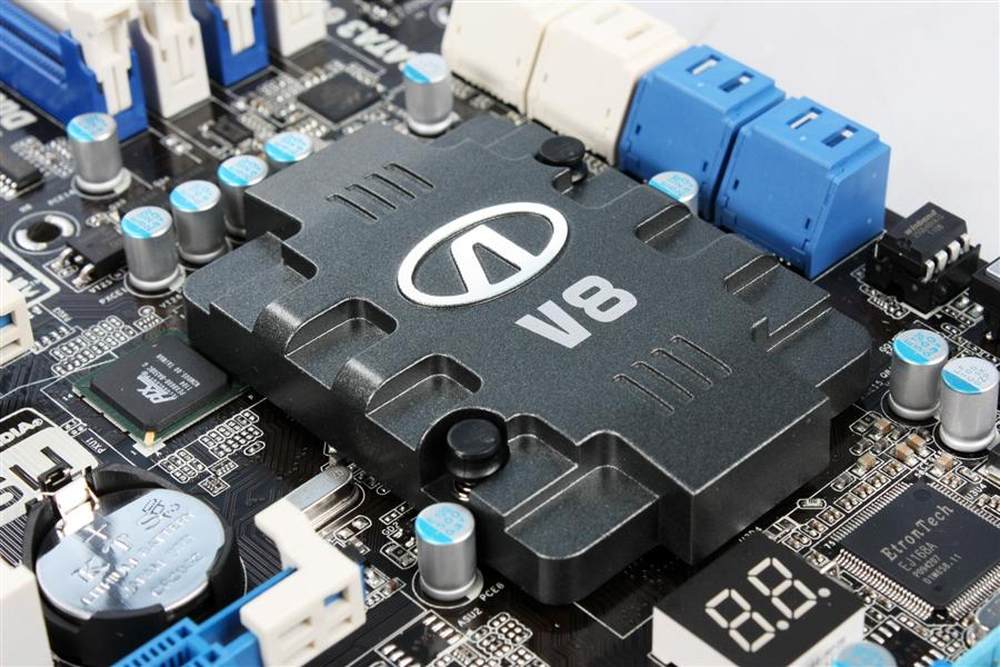

南桥散热模块
7/21

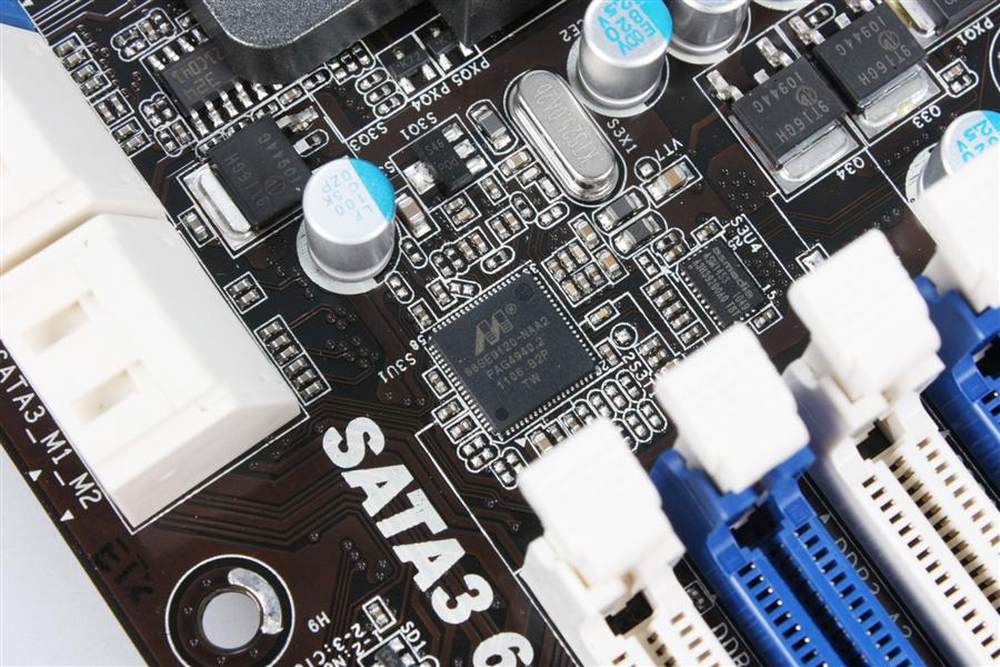

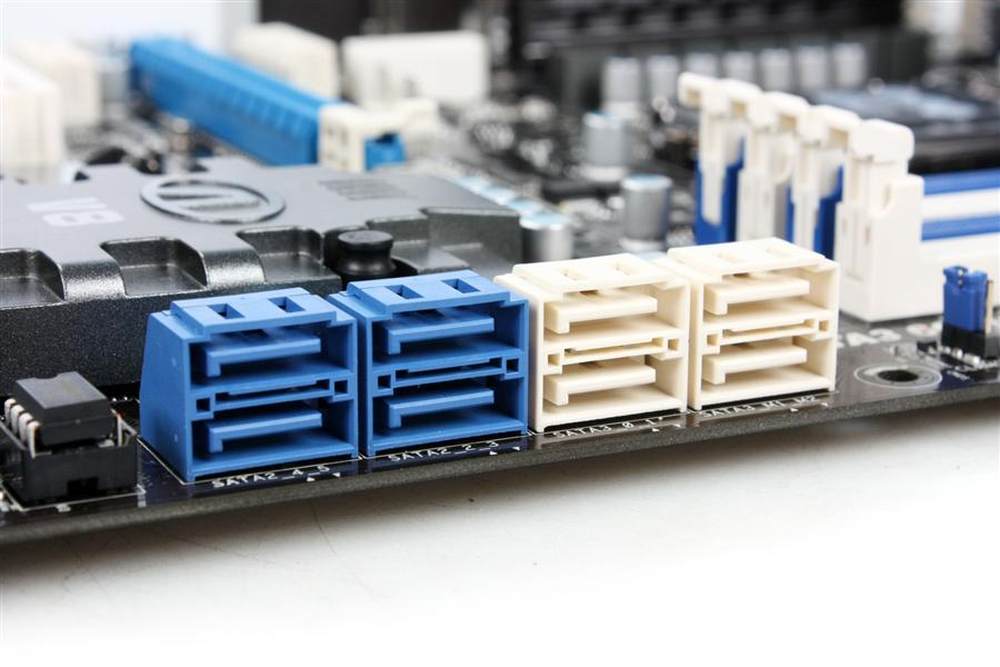

此外主板为用户提供了4个SATA 3Gb/s接口（蓝色）以及4个SATA 6Gb/s接口（白色），支持AHCI和Raid0/1/5/10等多种磁盘阵列模式，90度弯曲的磁盘接口防止和显卡发生冲突颇具人性化。。
8/21

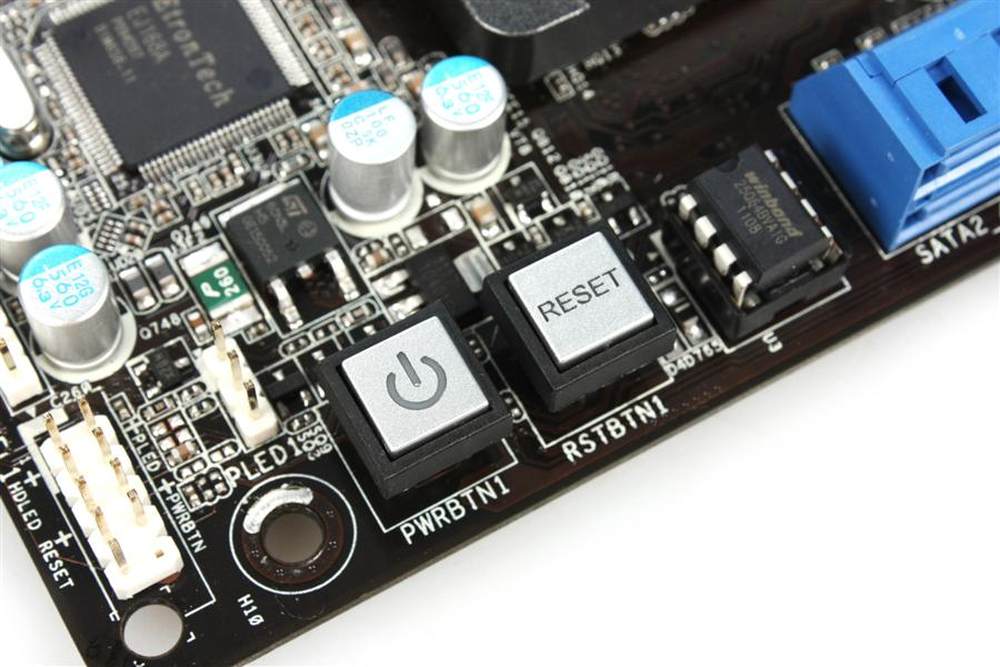

另外华擎Z68 Extreme4主板提供了的Reset、Power按键。
9/21

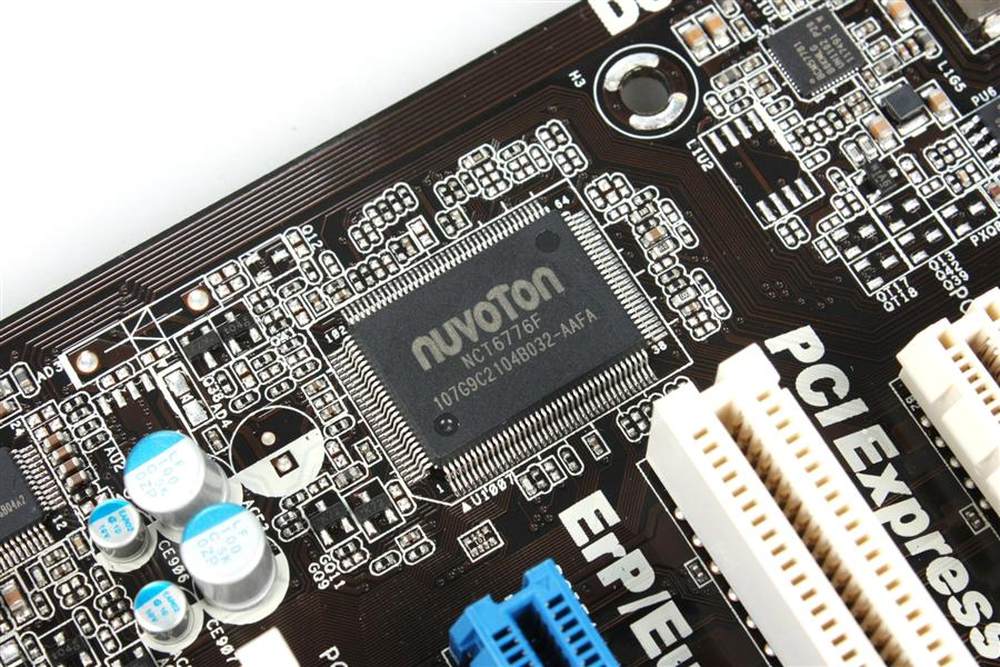

主板监控芯片
10/21

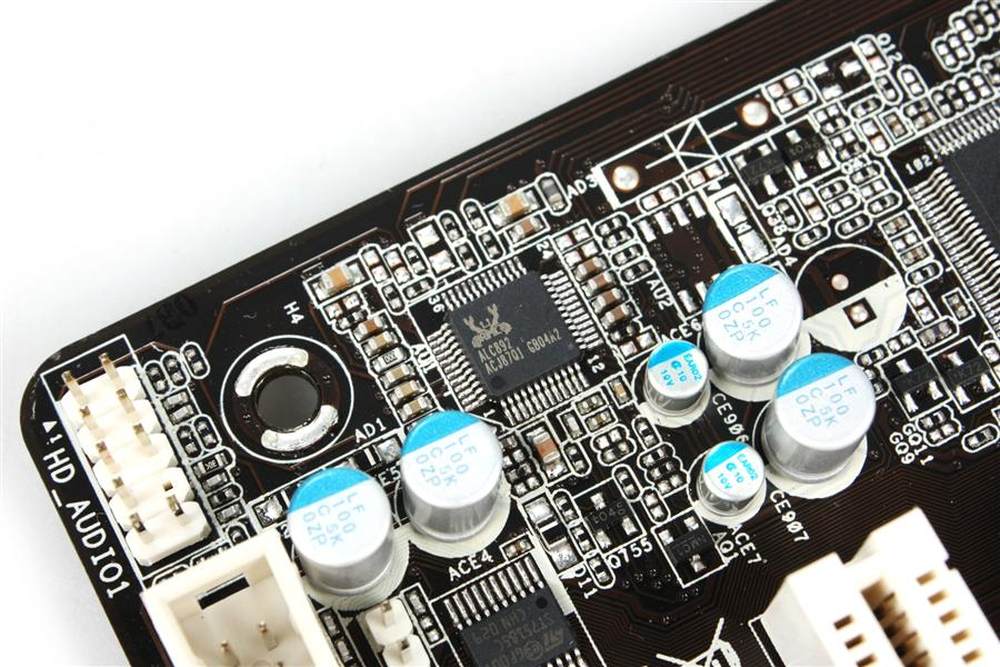

Realtek瑞昱892高端声卡芯片
11/21
12/21
13/21
14/21
15/21
Realtek瑞昱网卡芯片
16/21
17/21
18/21
19/21
20/21
21/21
