性能提升了20%!Ivy Bridge处理器浅析
1/12
眼下Intel Sandy Bridge处理器已经全线取代了上一代的酷睿i系列，相关产品也已经在市场大卖多时，如今随着TICK-TOCK策略的推进，我们将很快迎来22nm的Ivy Bridge，下面就我们就将已经知晓的部分整理了出来。
2/12

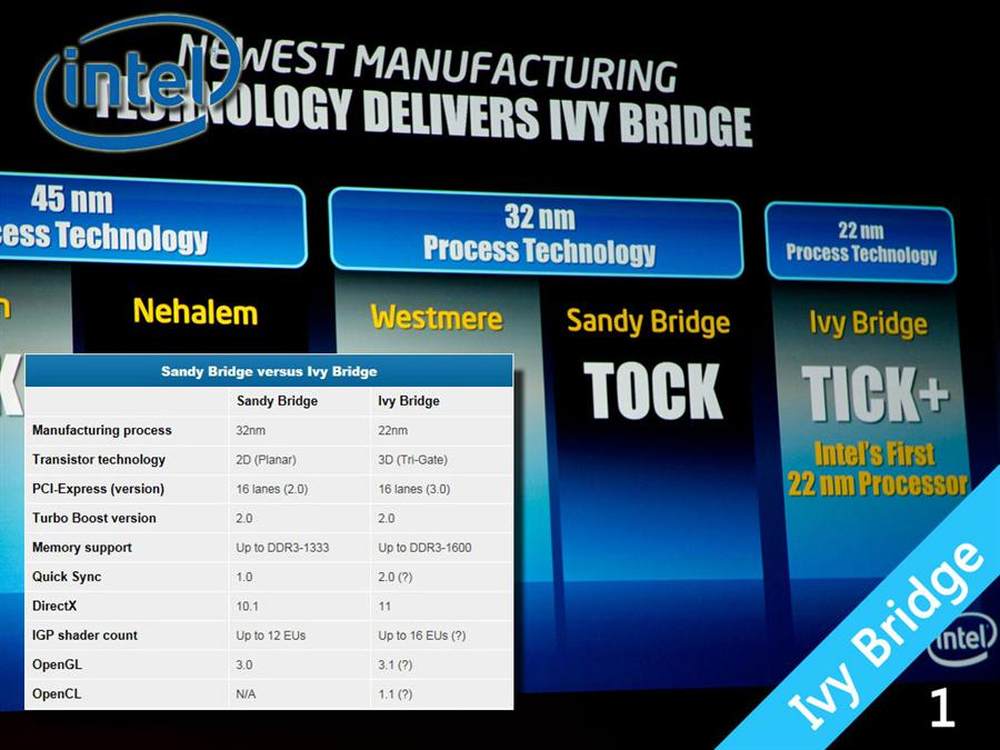

Intel Ivy Bridge处理器不仅仅是将Sandy Bridge处理器更新到22nm制程，除了更低功耗和发热量以及晶体管数量由9.95亿增加到10亿外，还带来更强的核显，EU数量由HD Graphics 3000的12个增加到了16个，而且开始支持DX11，另外，Ivy Bridge还改进了内存控制器和PCI-E控制器（支持PCI-Express 3.0 X16），这样Ivy Bridge的性能相比Sandy Bridge提升了20%%。
3/12

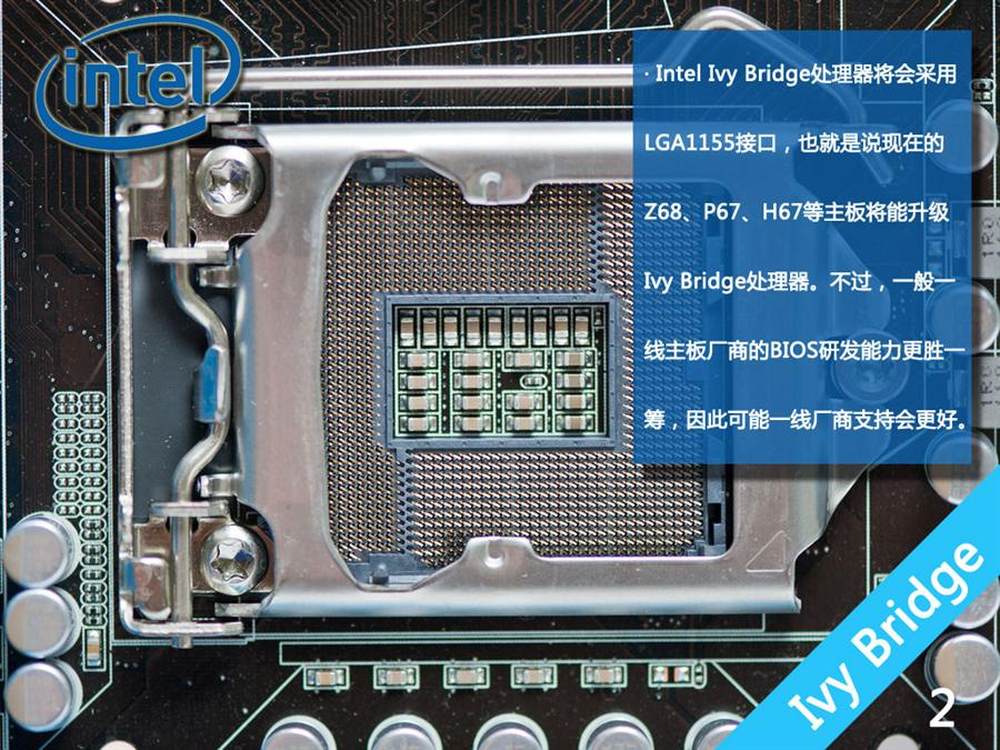

另外一个好消息是，Ivy Bridge将跟现在的Sandy Bridge兼容，也就是说现在的Z68、P67和H67等主板都能直接升级Ivy Bridge，不过一般一线主板厂商BIOS研发能力更强，所以新BIOS也会更快到来。
4/12

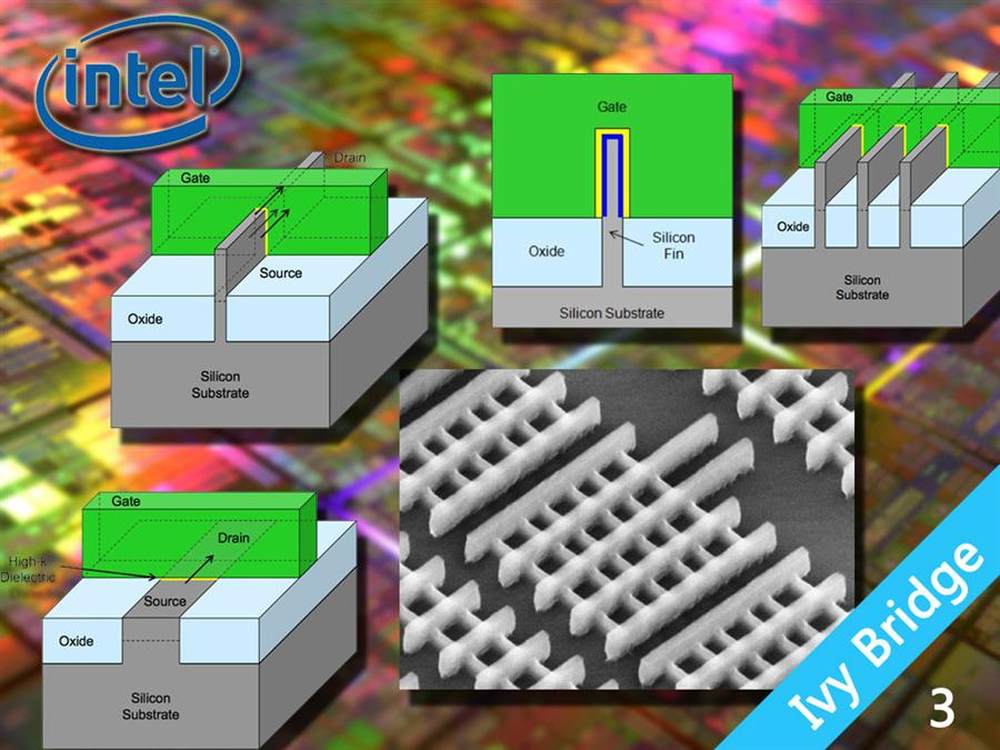

Intel Ivy Bridge处理器还带来的另外一个令人瞩目的变化在于内部采用了先进的Tri-Gate 3D制造工艺，这样可以在大量增加晶体管的同时有效得控制芯片的体积，不过这一技术存在要控制三个方向上的漏电和热效应等挑战。
5/12

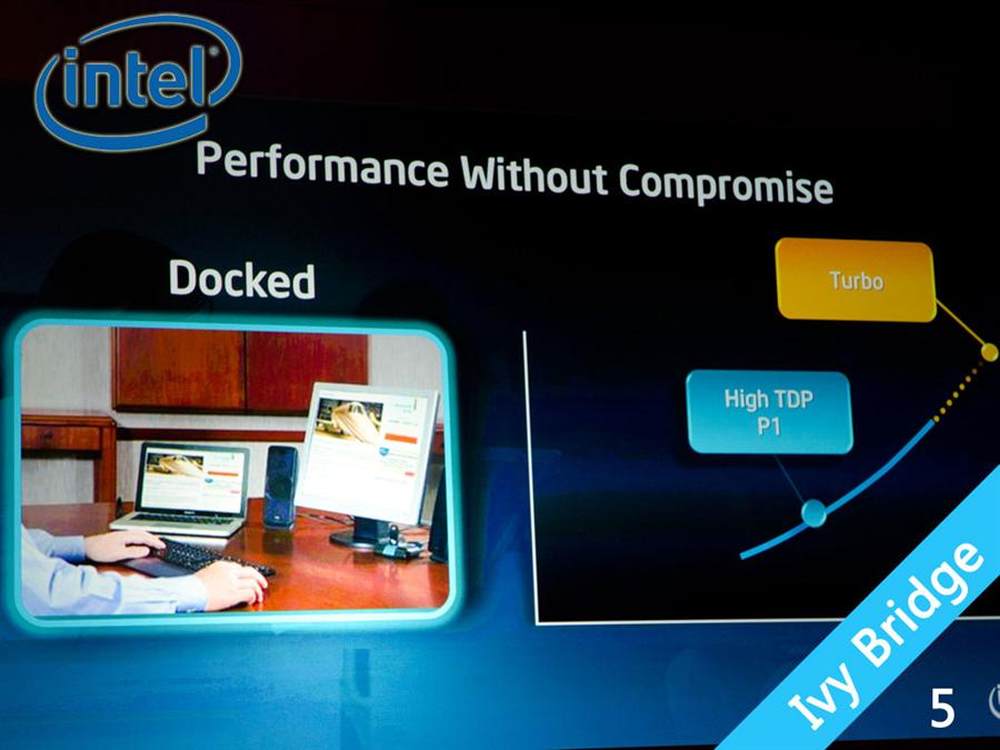

Intel Ivy Bridge处理器还支持一项名为“Configurable TDP”的技术，这项技术可以令处理器更有效得控制功耗，换句话说可以更智能。
6/12

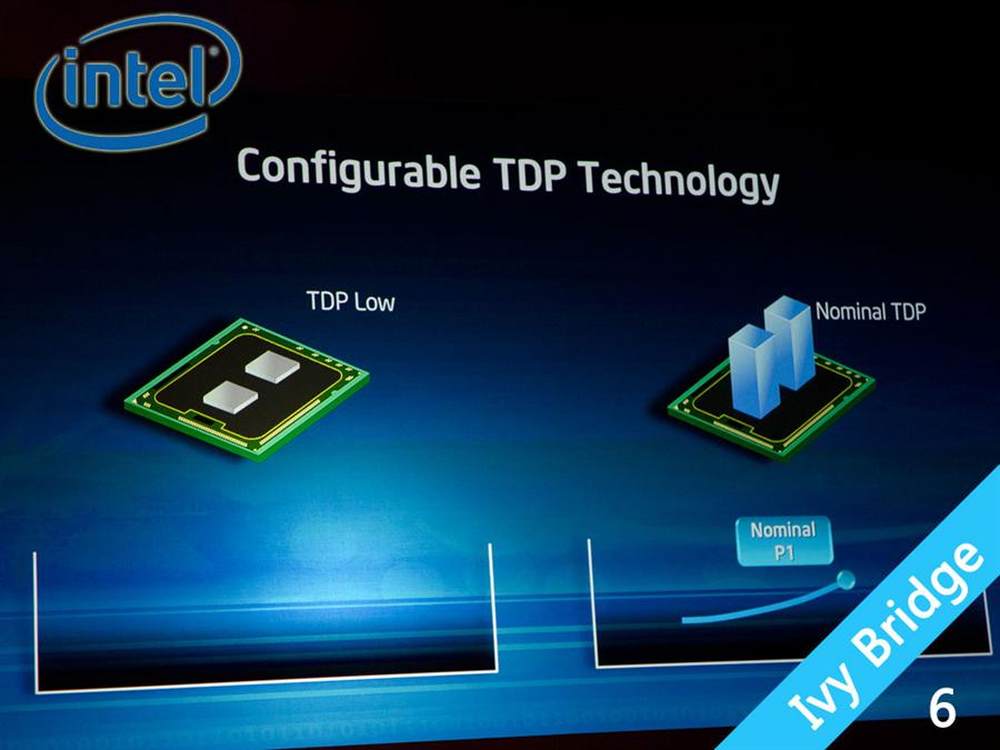

Intel Ivy Bridge处理器还支持一项名为“Configurable TDP”的技术，这项技术可以令处理器更有效得控制功耗，换句话说可以更智能。
7/12

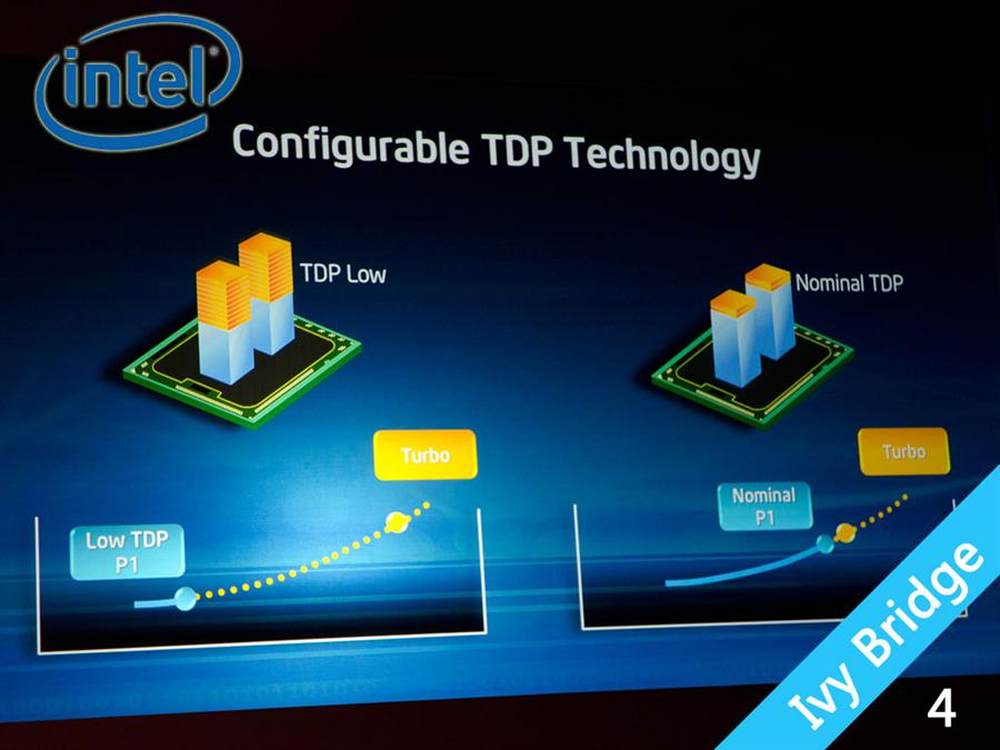

Intel Ivy Bridge处理器还支持一项名为“Configurable TDP”的技术，这项技术可以令处理器更有效得控制功耗，换句话说可以更智能。
8/12

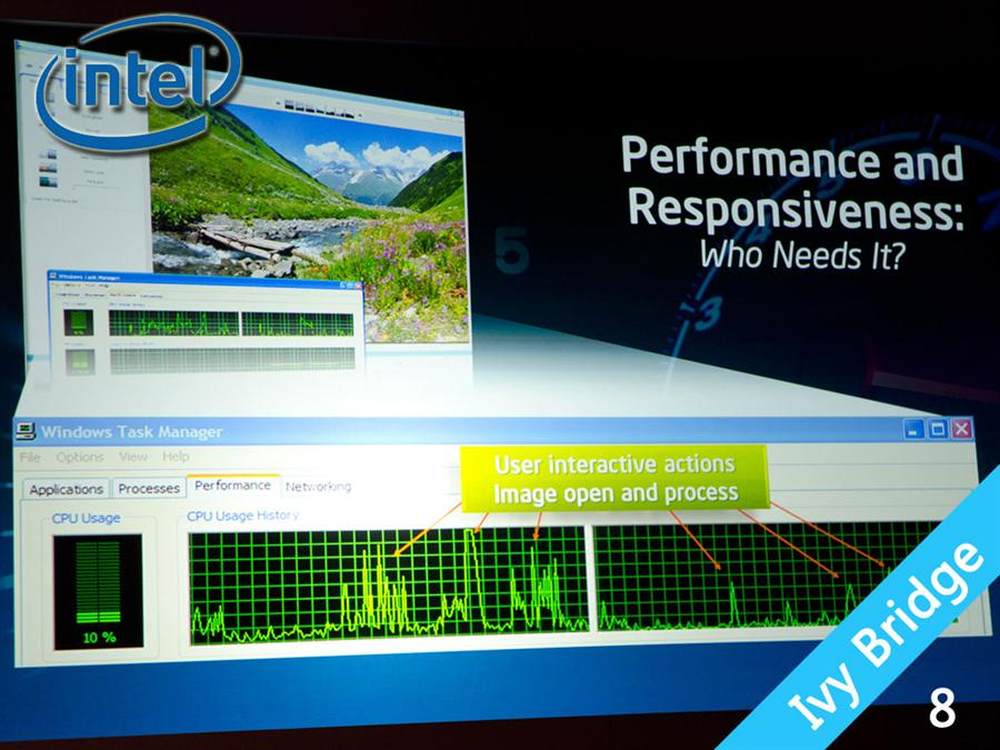

Intel Ivy Bridge处理器还支持一项名为“Configurable TDP”的技术，这项技术可以令处理器更有效得控制功耗，换句话说可以更智能。
9/12
Ivy Bridge将采用300mm的晶圆，Ivy Bridge的芯片面积为8.1mmX20mm=162mm^2，而32nm的Sandy Bridge的芯片面积为216mm^2。一块这样的晶圆能生产多少个Ivy Bridge芯片呢？从晶圆上可以看到竖直方向最多37个，横向最多15个，眼力好的童鞋可以数一下。
10/12

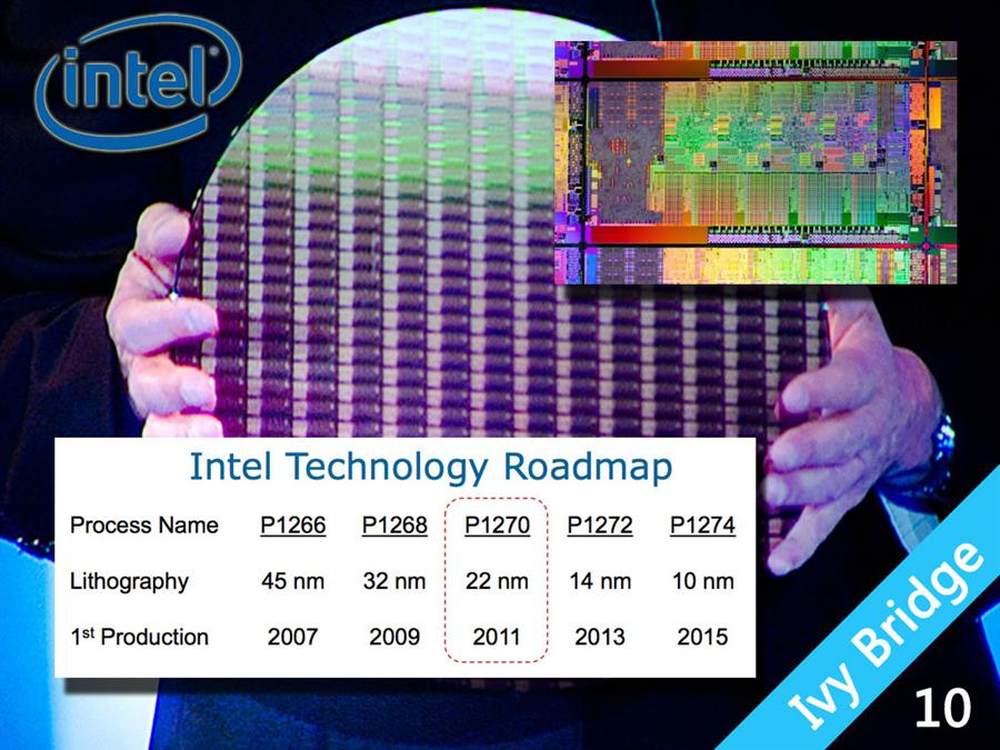

这是张较早的路线图，Intel本来打算在今年就将制程更新到22nm，不过在3D Tri-Gate等工艺层面遇到难题，因此推迟到2012年，从路线图上可以看出，在2015年我们将迎来10nm的处理器。
11/12
不管怎么说，22nm制程的Ivy Bridge处理器将在2012年上半年到来，这款具有更低功耗和发热量、性能再度提升20%%的处理器将会给我们带来什么改变呢？一切都只有到时才知道了，不过起码有一点可以知道，那就是新一代笔记本将会比你想象得轻薄。
12/12
Intel Ivy Bridge处理器还支持一项名为“Configurable TDP”的技术，这项技术可以令处理器更有效得控制功耗，换句话说可以更智能。
