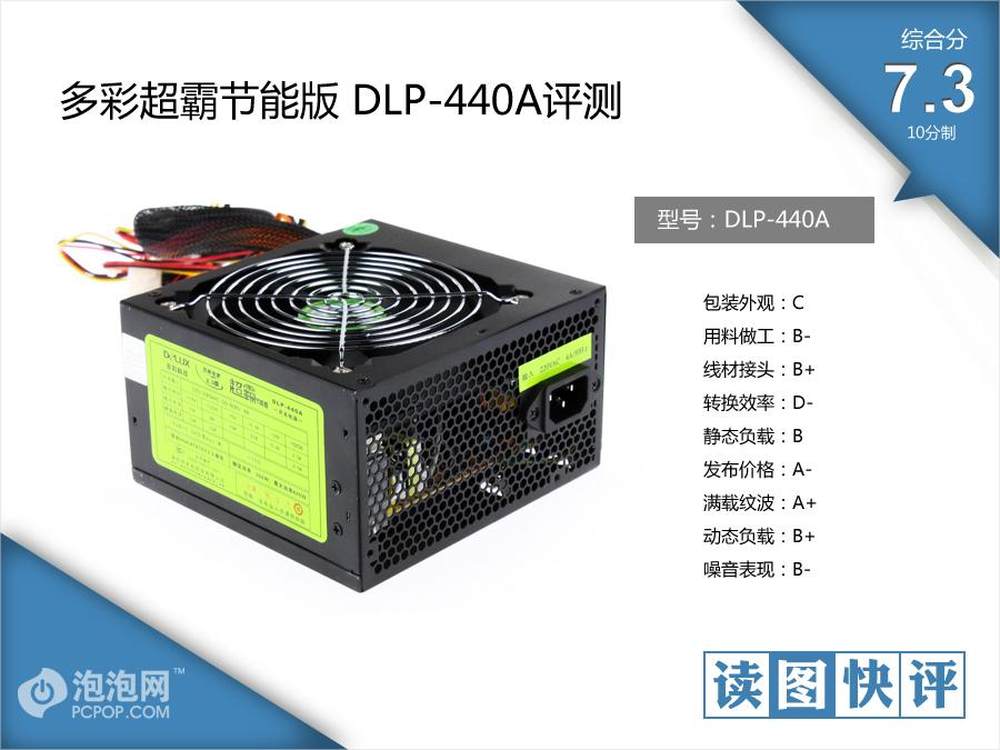

配6pin显卡接头的300W DLP-440A电源
1/11

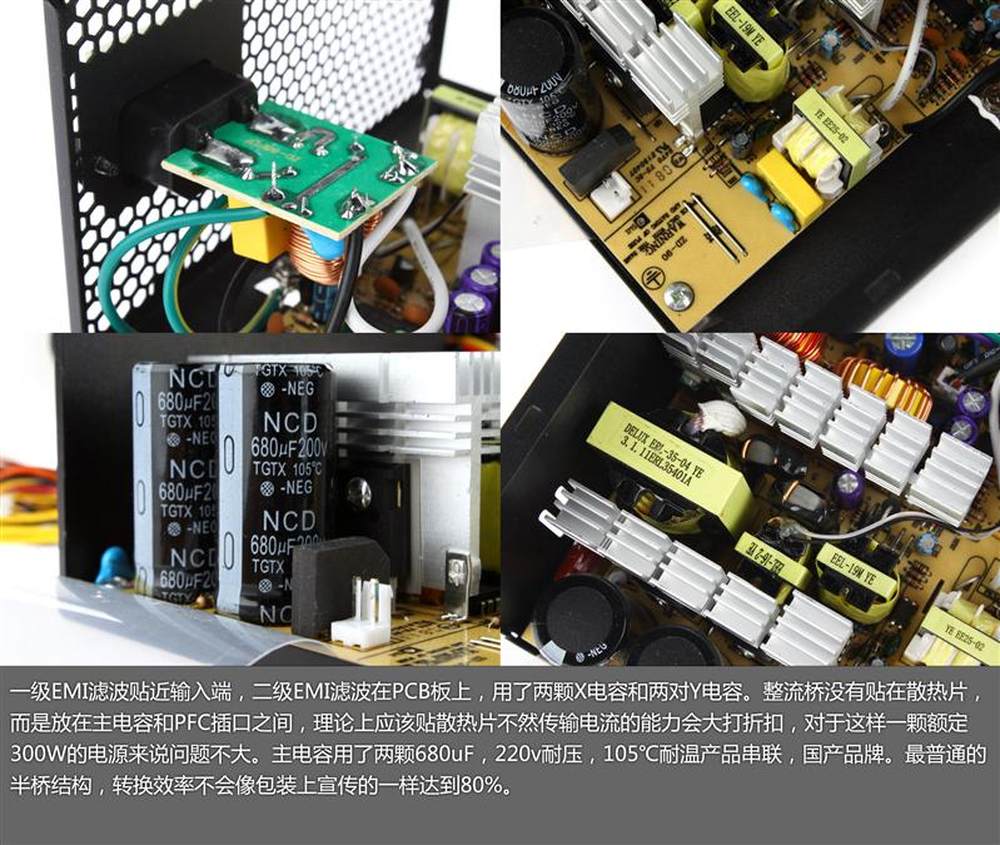

EMI滤波部分和一次侧
2/11

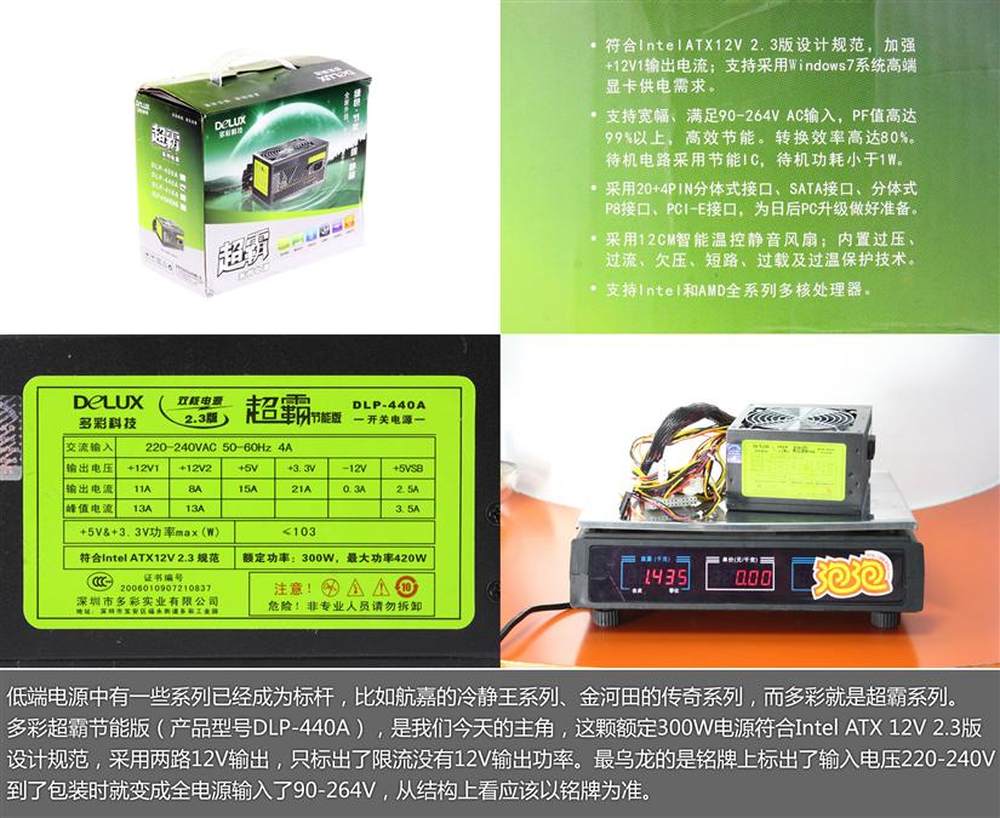

这颗电源的包装乌龙了，包装印刷上写着支持90-264v全电压输入，而电源铭牌上却成了220-240v输入，从这颗电源的设计上看应该支持220v不支持110v，包装上的信息显然是错误的，希望尽快修改。
3/11

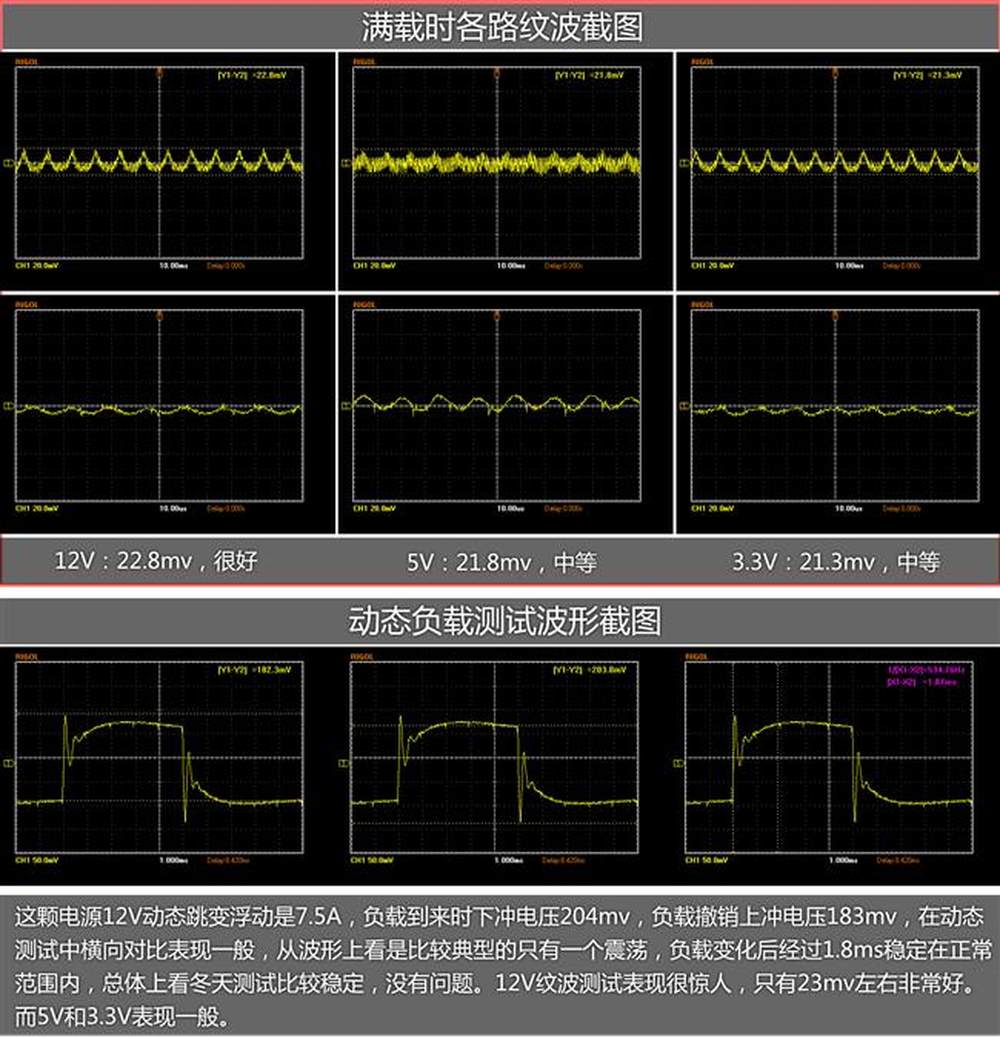

纹波和动态测试表现很好，尤其是12v输出的结果非常稳定。
4/11

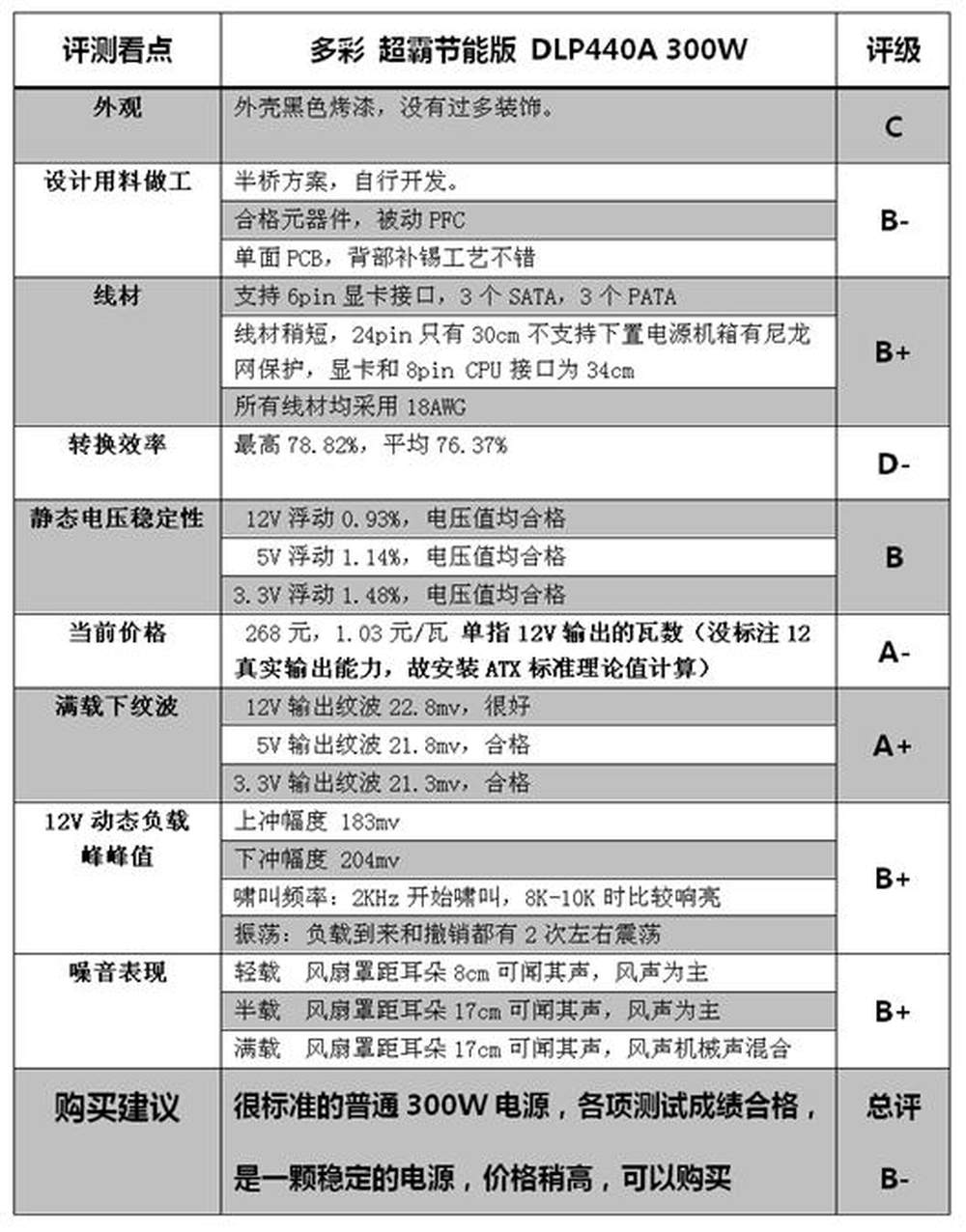

测试结果
5/11
6/11
二次侧部分
7/11

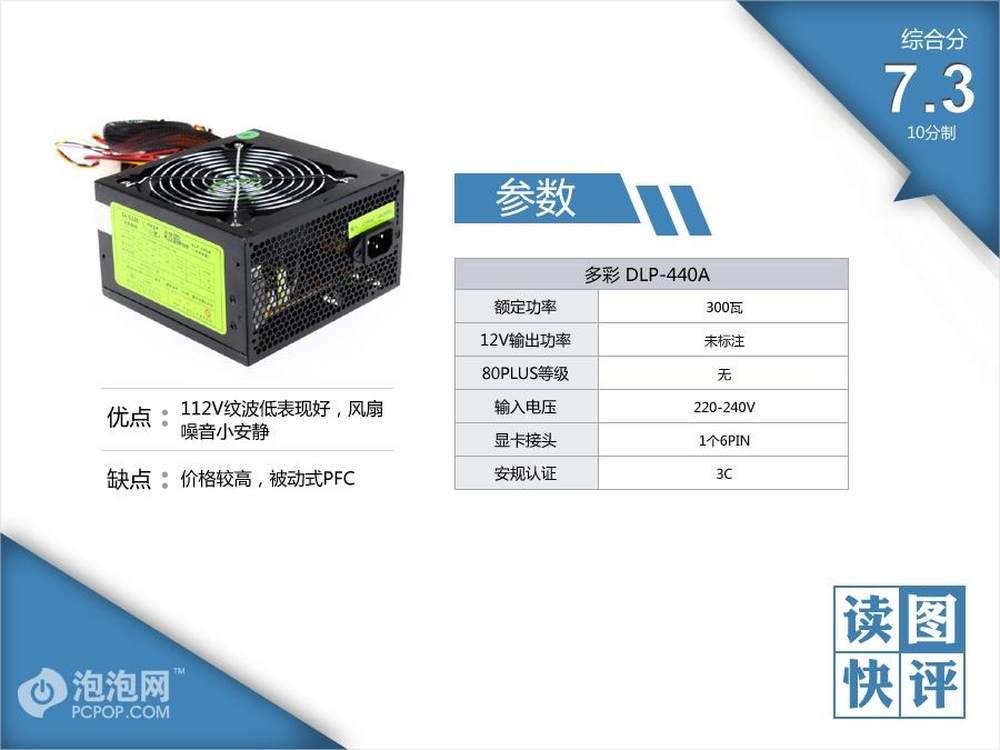

DLP-440A电源是一颗很标准的普通300W电源，表现中庸，适合一般DIY用户。官方报价268元，对于一颗被动式PFC、半桥结构的普通300W电源来说性价比有点低，航嘉等品牌使用主动PFC 双管正激方案的电源价格也杀到了两百元以内。
8/11

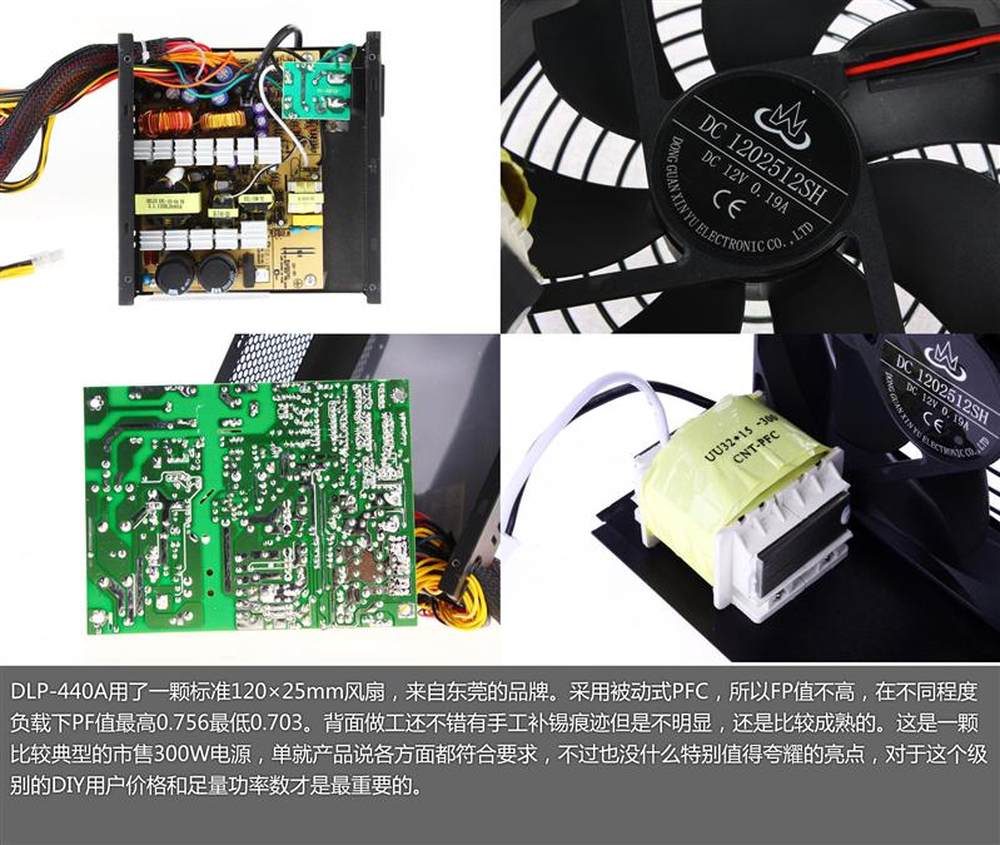

被动式PFC，这就证明功率因数不可能像包装上印刷的那样“PF值高达99%%”，后面的测试数据列表上可以看到实际数字在0.7几，对于一颗被动式PFC电源来说这一数值才是正常的。另外传统半桥结构的电源转换效率也不太可能达到80%%，实际也证明转换效率最高达到78.82%%，均值在76%%左右。
9/11
10/11

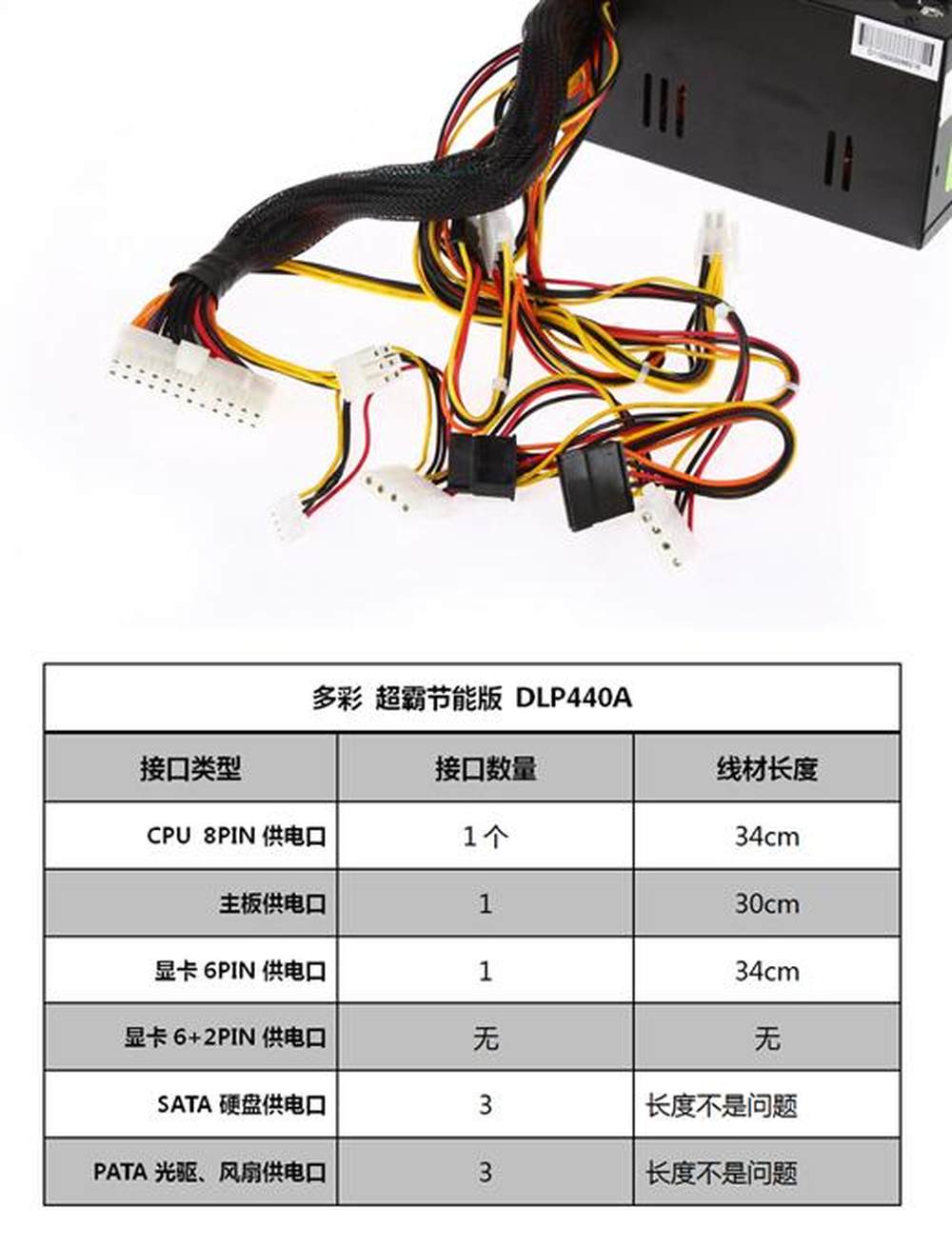

300W电源配备6pin显卡接头在国内品牌中并不算罕见，台系品牌中即使12v输出能力很强的也未必配。这颗电源并没有给出明确的输出数值，按照Intel规范算应该不低于260多瓦，这样的数字配备6pin显卡接口有些打擦边球。电源接口线材长度偏短所以只支持上置电源的传统机箱，电源下置的机箱不行。
11/11

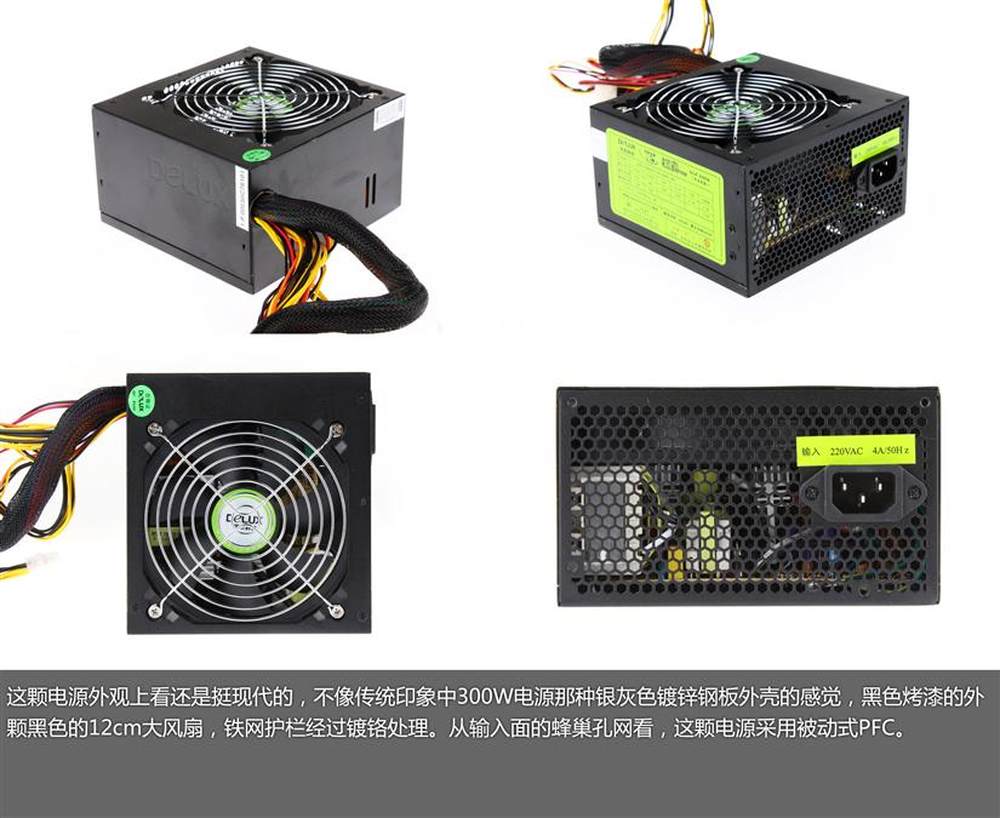

介绍了这么多大功率电源，今天给大家换换口味。多彩额定300W电源虽然不像80PLUS认证电源或者高瓦数那样吸引人，却和大多数消费者息息相关。
