将拆解暴力到底! 新Mac Mini拆解图赏
1/37
2/37
从产品规格来看，新款苹果Mac Mini搭载Intel Sandy Bridge酷睿i5/i
7处理器，标配500GB~750GB HDD/250GB SSD及2GB~4GB DDR3内存。显卡方面，高配版机型配以AMD HD6000系列独显，且拥有256MB GDDR5显存。同时，Mac Mini内置Thunderbolt及HDMI接口，并备有SD卡插槽，其售价为4688元。
3/37

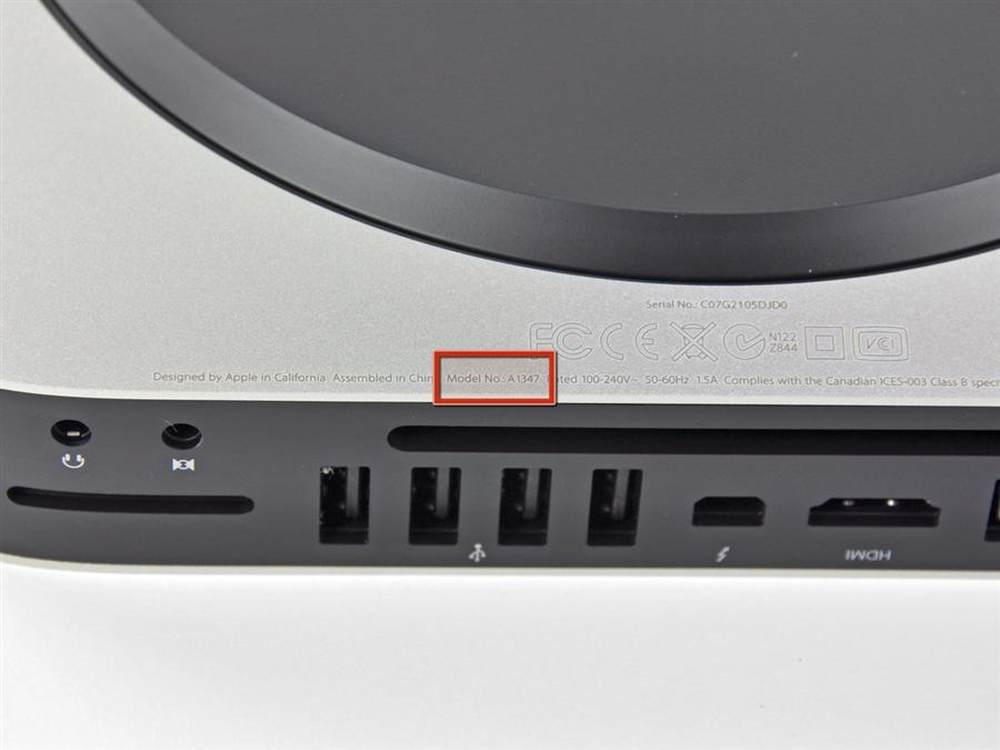

从上图来看，该款美版Mac Mini的型号为A1347.
4/37

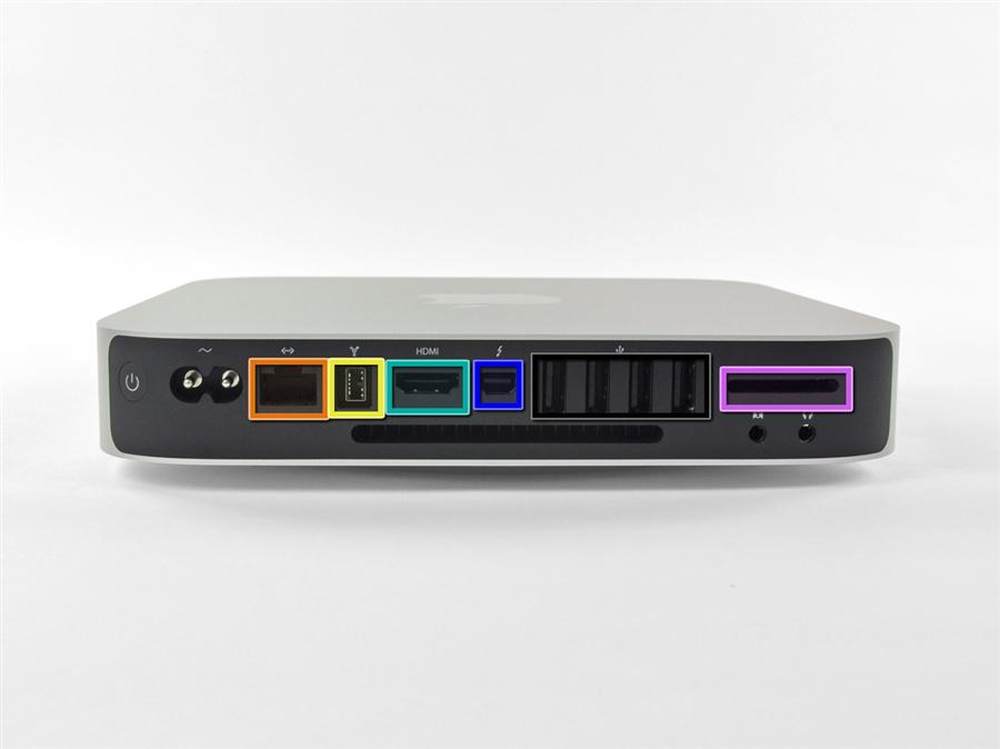

接口方面，Mac Mini A1347从左至右内置电源、RJ-45、FireWire 800、HDMI、Thunderbolt、4×uSB2.0接口及SD卡卡槽，可满足用户的主流应用需求。其中，Thunderbolt接口取消了上代机型的DisplayPort接口。
5/37

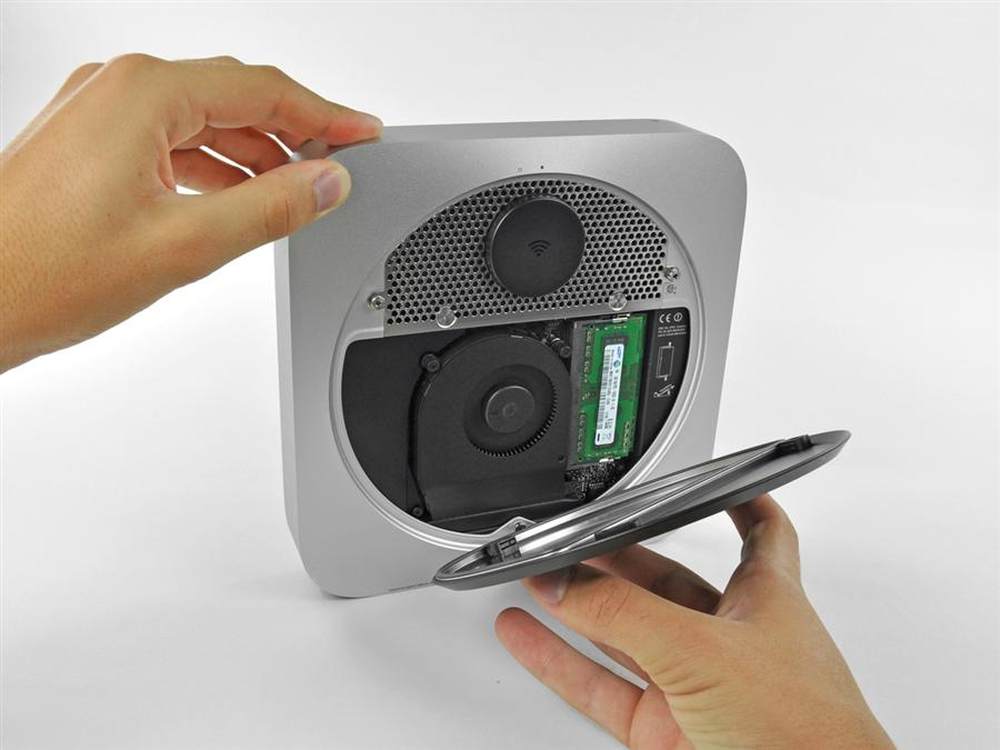

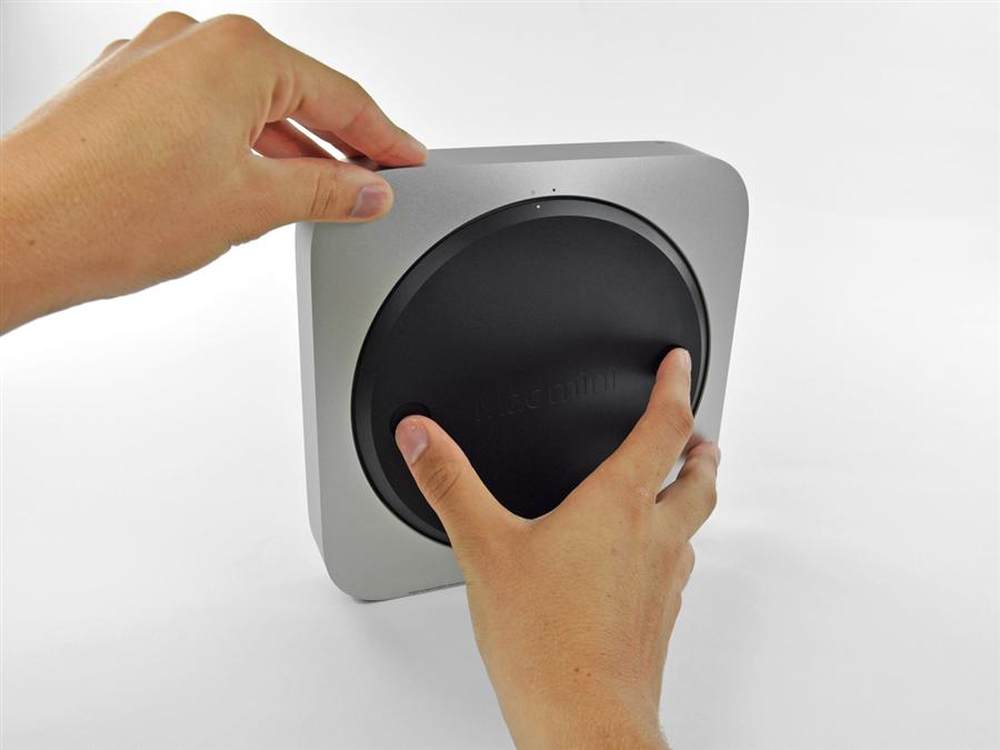

凭借手指用力，将Mac Mini的底盖逆时针旋动揭开后，我们便能看见改款新品的内置构造。
6/37
粗略来看，Mac Mini新品内置结构基本同于上代机型。
7/37

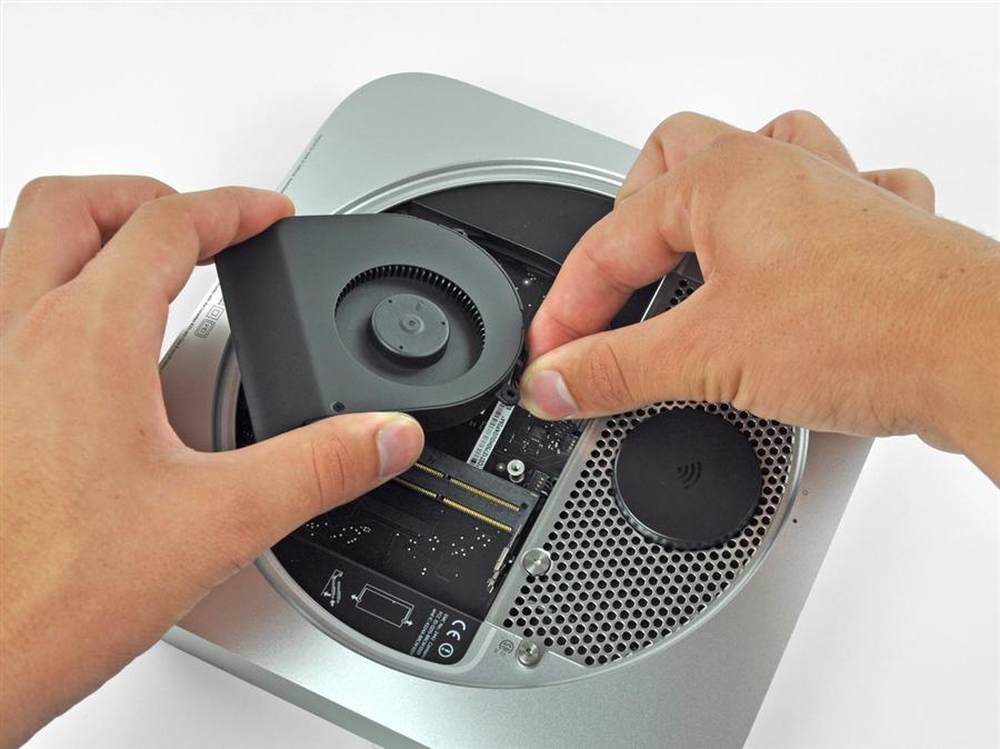

首先，依旧让我们从风扇入手吧！
8/37

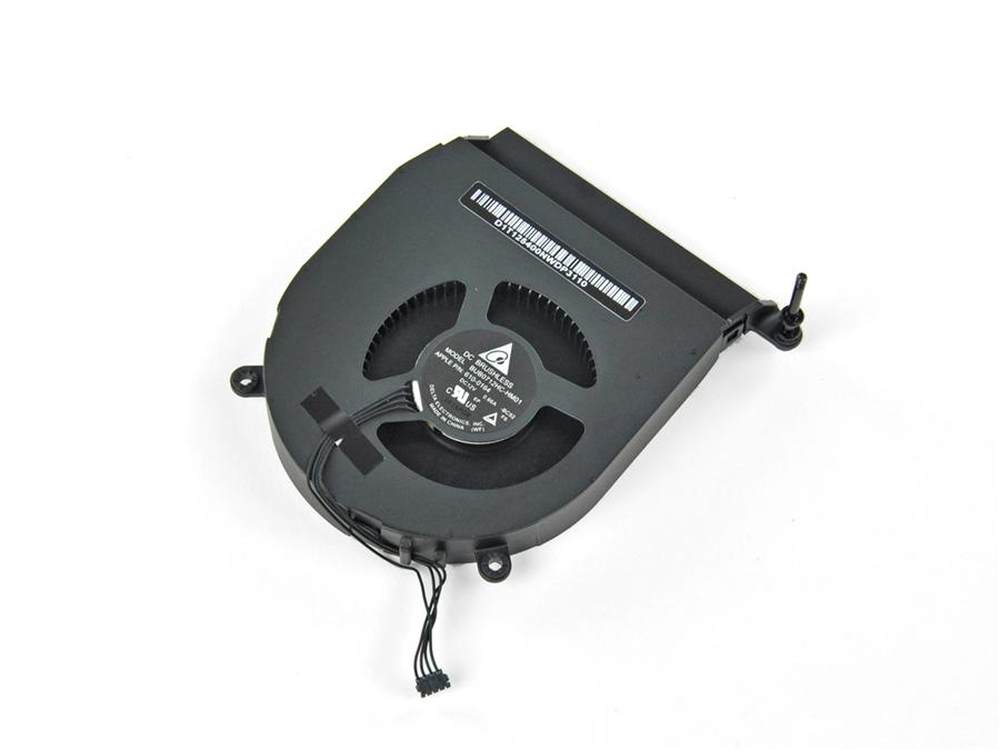

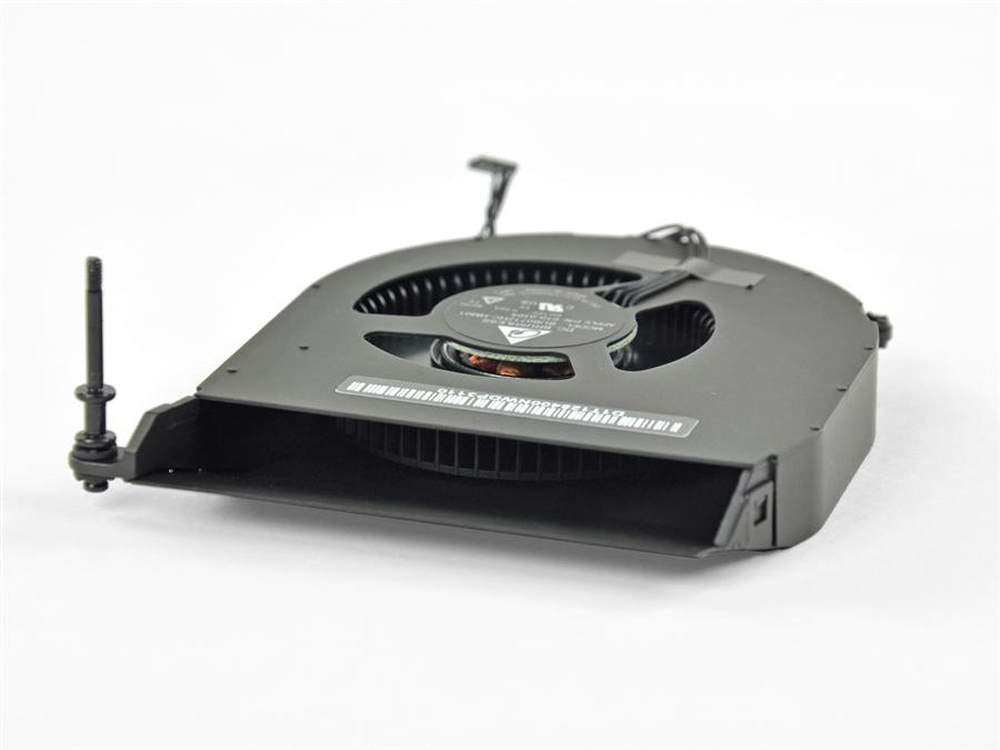

相比上代及前代Mac Mini而言，新款机型采用了基本一样的高密度扇叶式风扇。
9/37
在该款高密度扇叶式风扇的作用下，用户可在低噪运行中获得可观的散热效果。
10/37

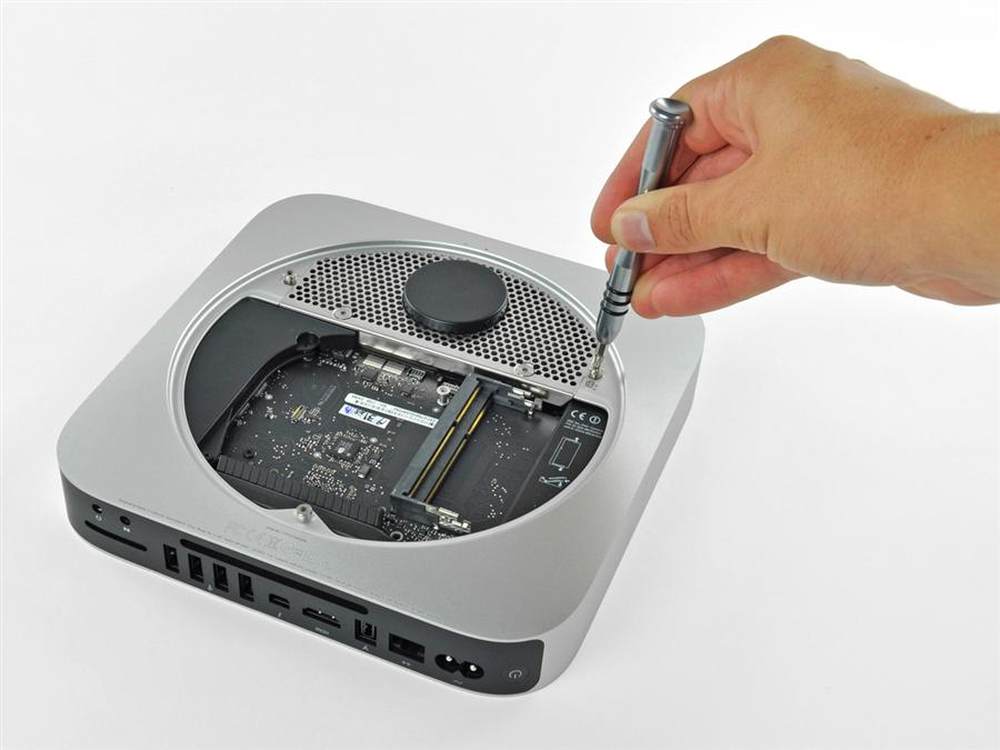

在Mac Mini内置，WiFi天线板依靠四颗T8梅花螺钉固定，进行更深层次的拆解之前需要先将其拧下。
11/37

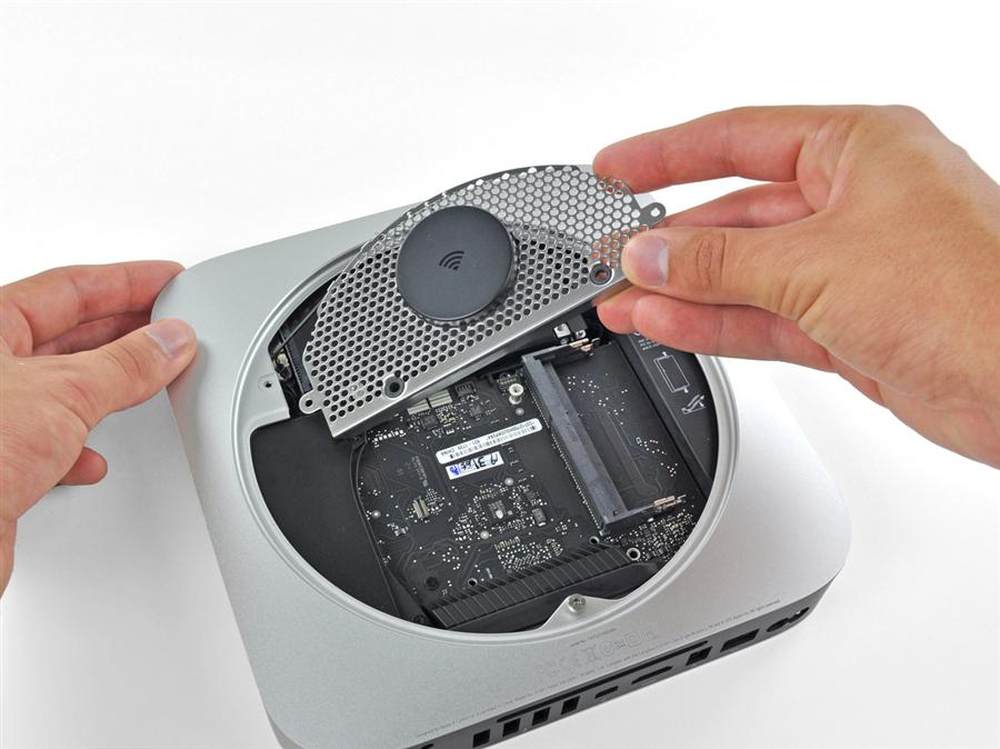

螺丝拧下，轻轻抬起WiFi天线板。
12/37

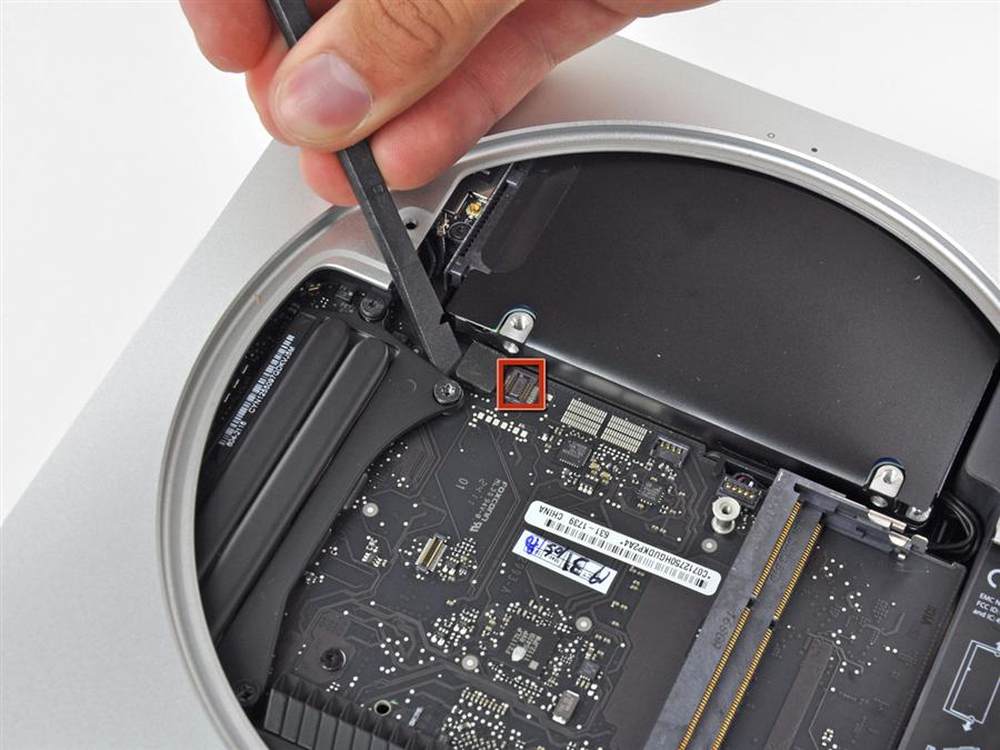

在硬盘外壳及主板上置有1个固定螺丝钉，并需要用户撬开图中圈红的固定装置。此外，我们还在拆解中发现主板上还留有一个螺丝口位置，而这也是此前猜测可扩展第二块硬盘的有力依据。
13/37

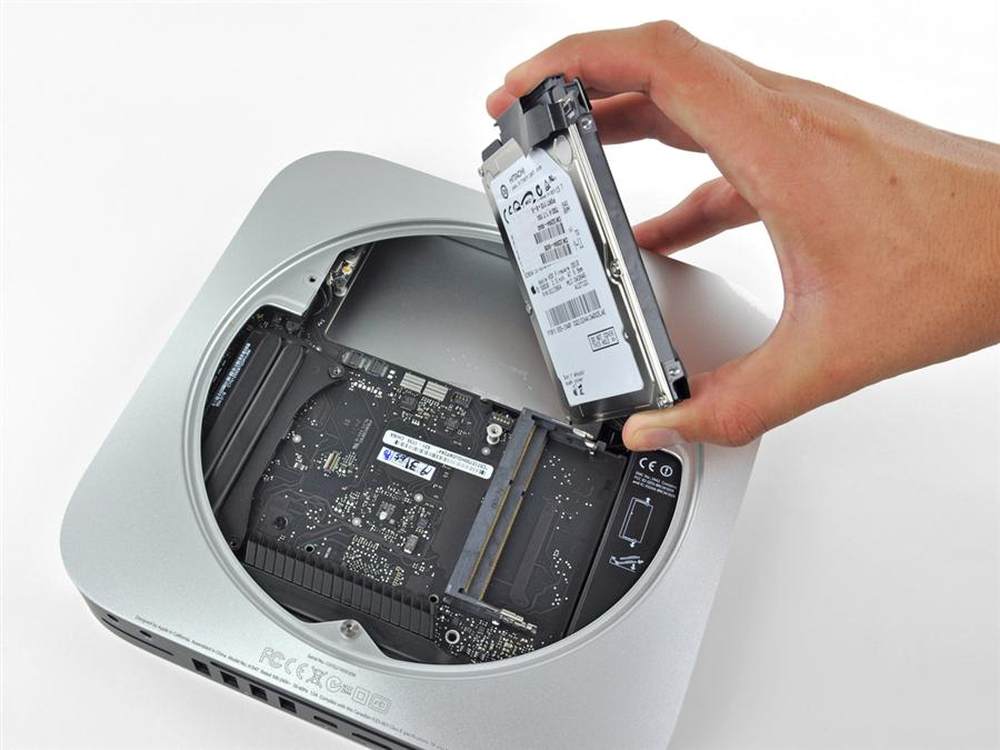

卸下固定螺丝，取下硬盘。
14/37

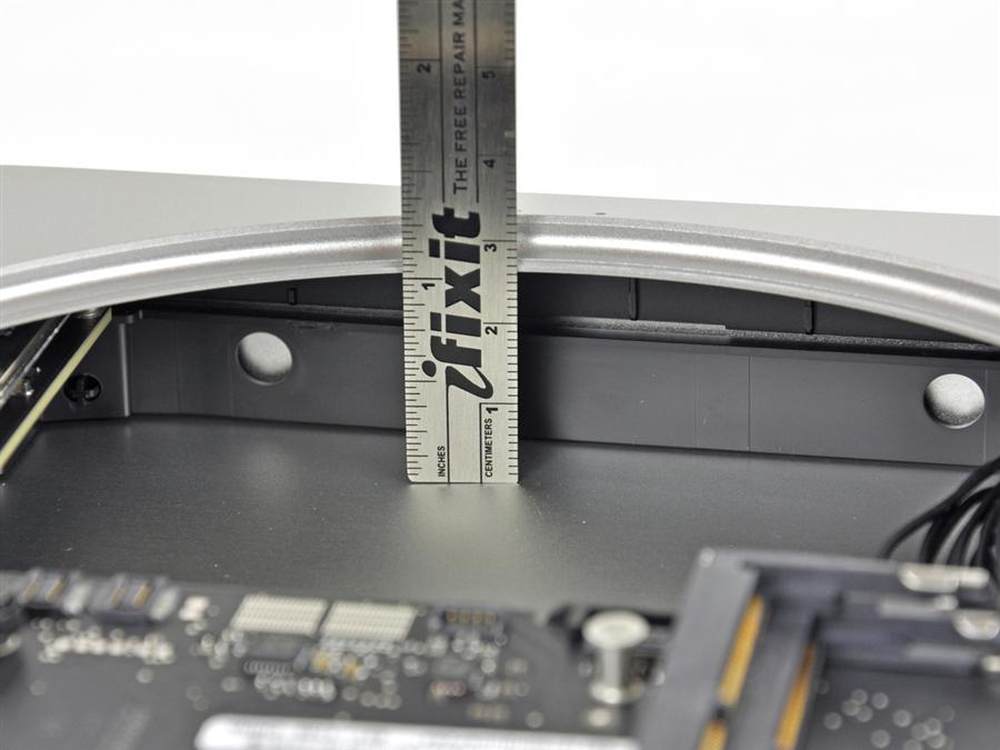

当然，Mac Mini新品可增配第二硬盘的猜疑，不仅是因为额外一个固定螺丝位置的遗留，内部空间的空余的确也是可以容下另一块硬盘的。
15/37

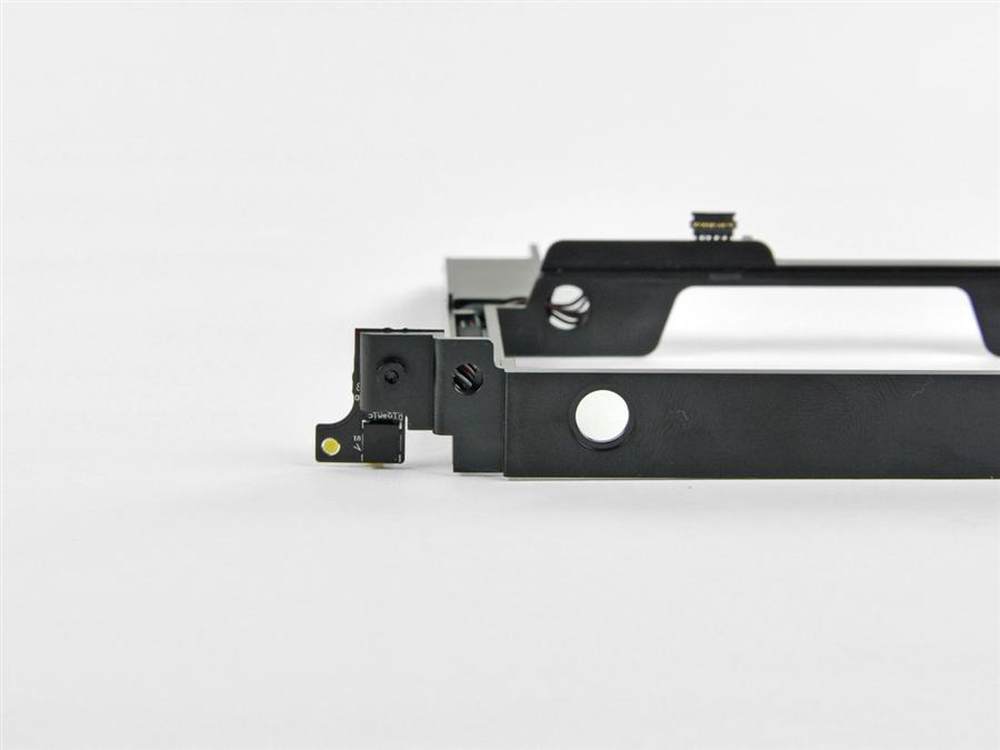

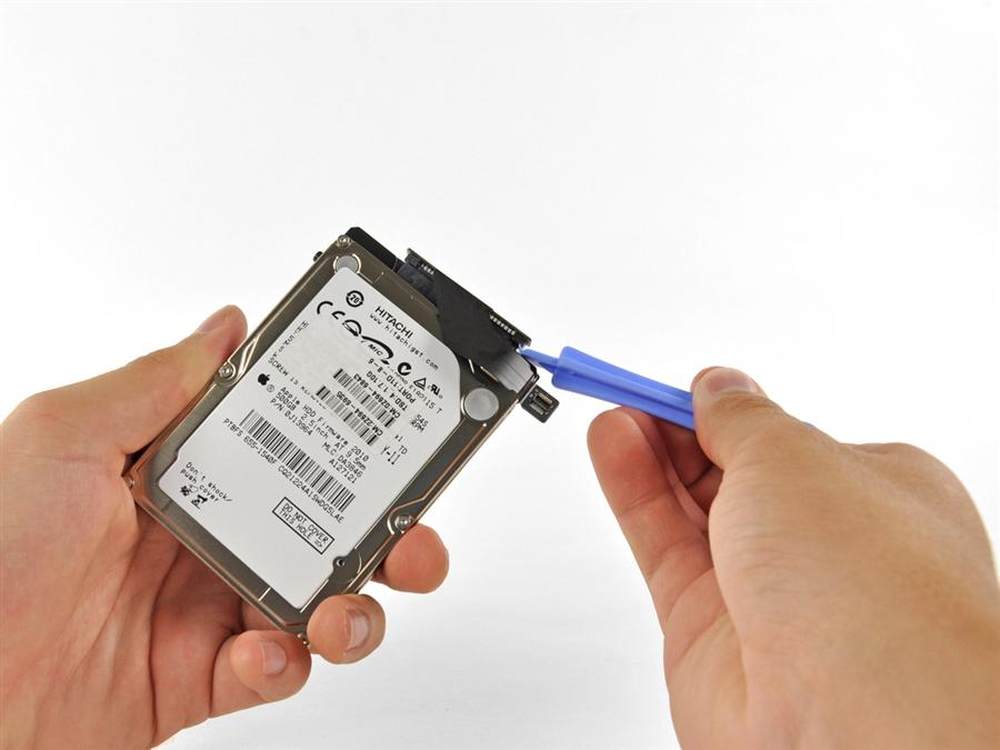

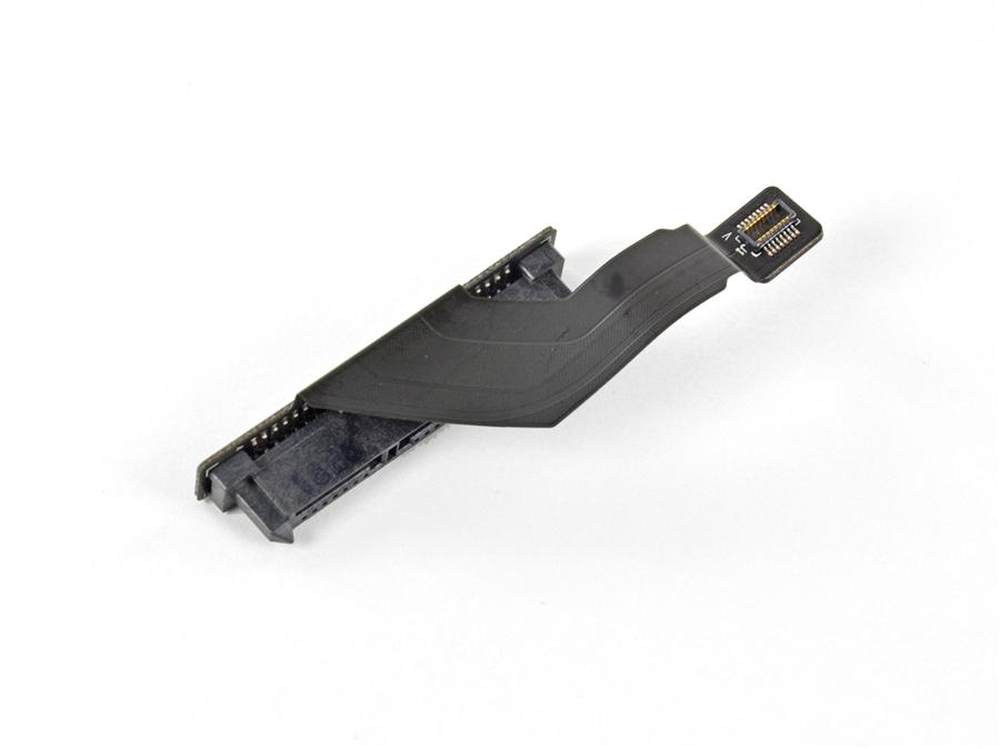

在接盘的接口位置，苹果为其配置了一个特有的连接器。
16/37
如果新款Mac Mini的确可配置，而且用户想为其配置第二款硬盘的话，用户首先还必须得为其配置一个如斯的连接器。
17/37

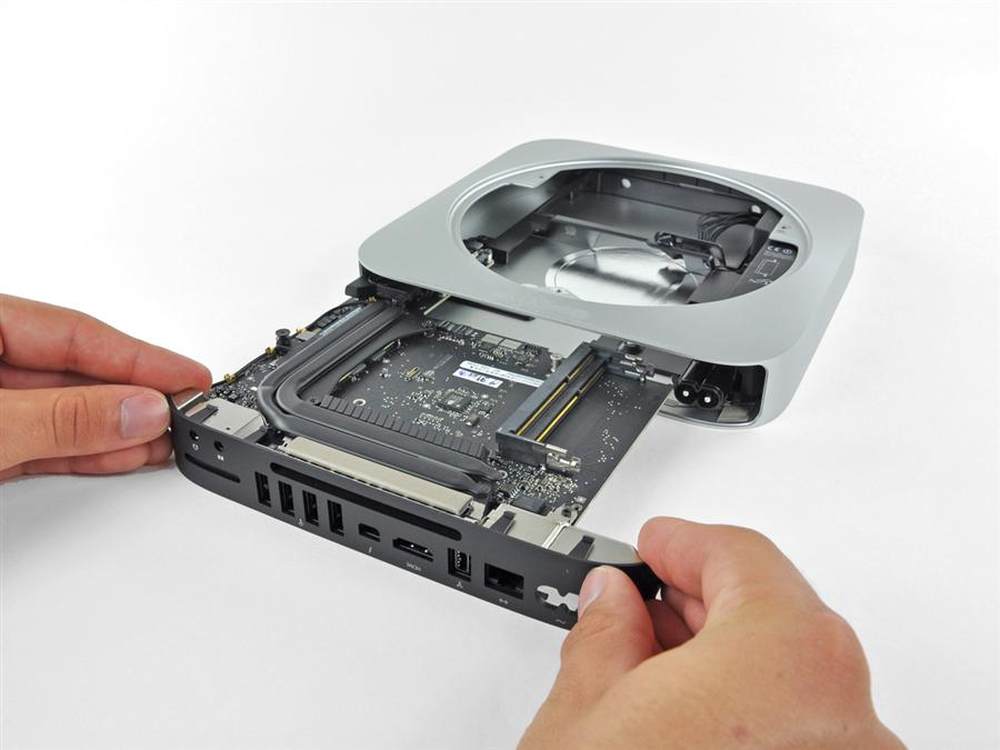

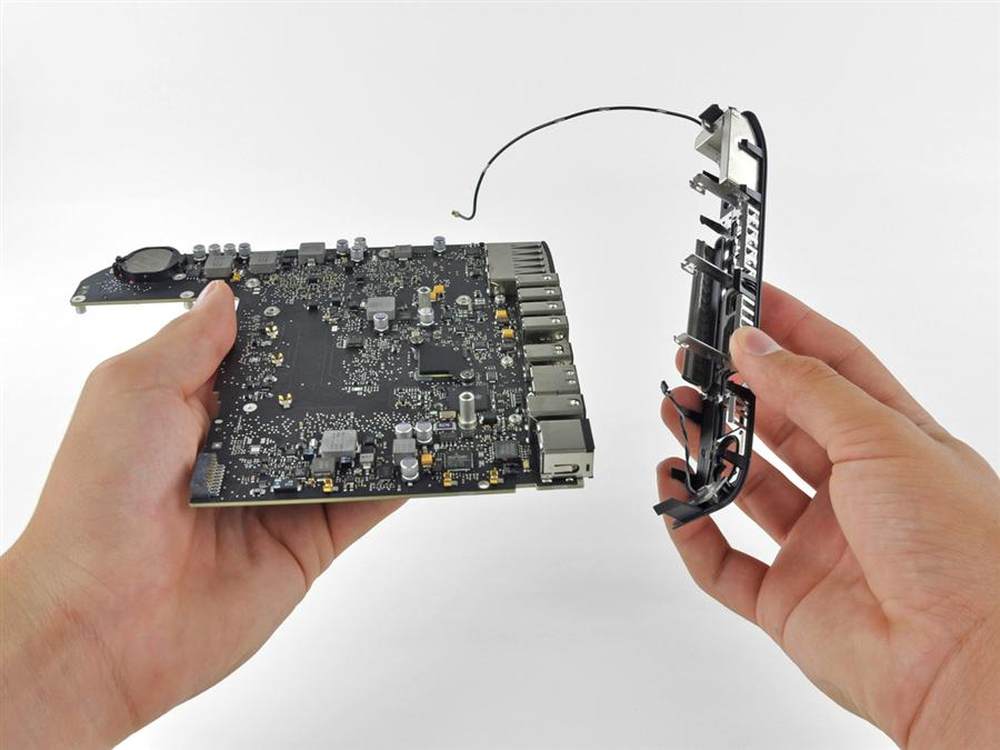

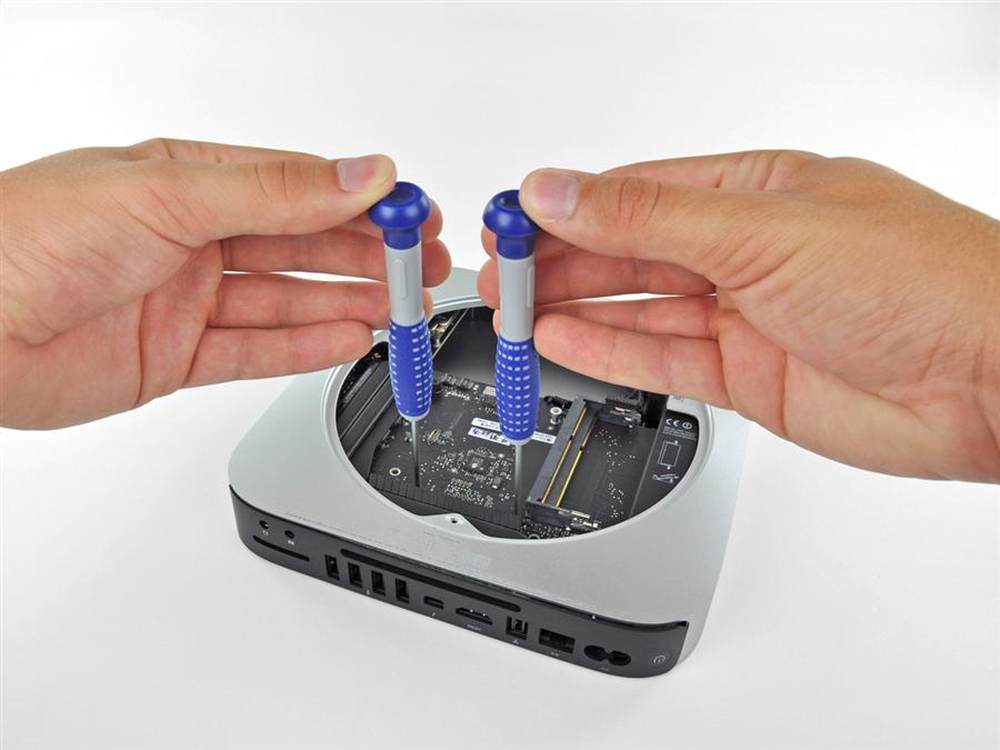

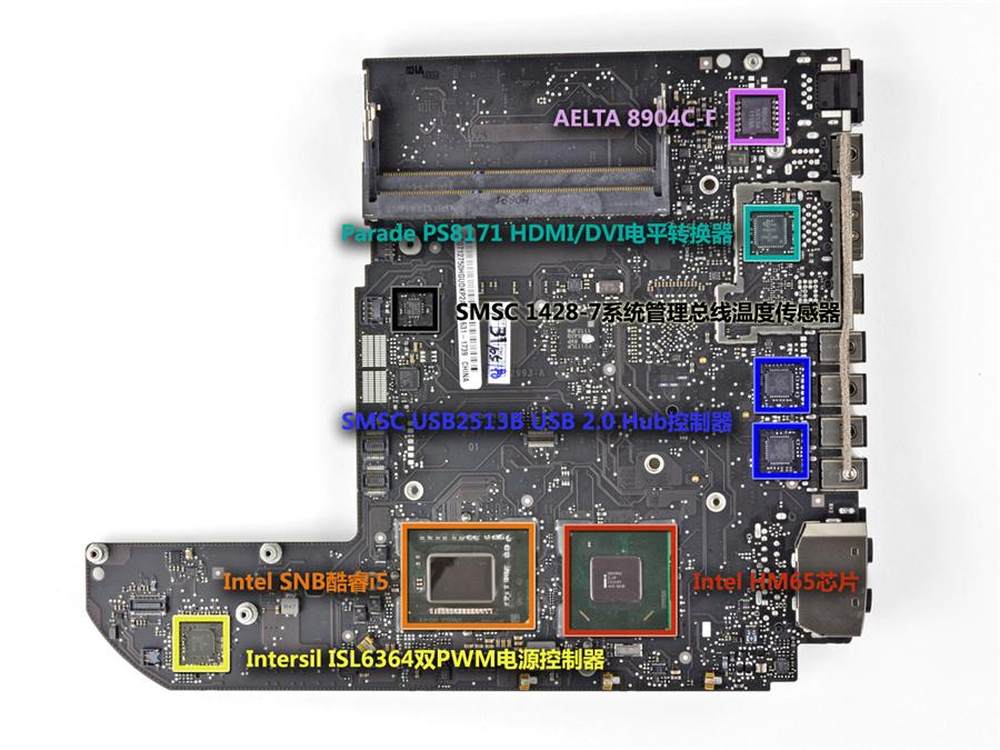

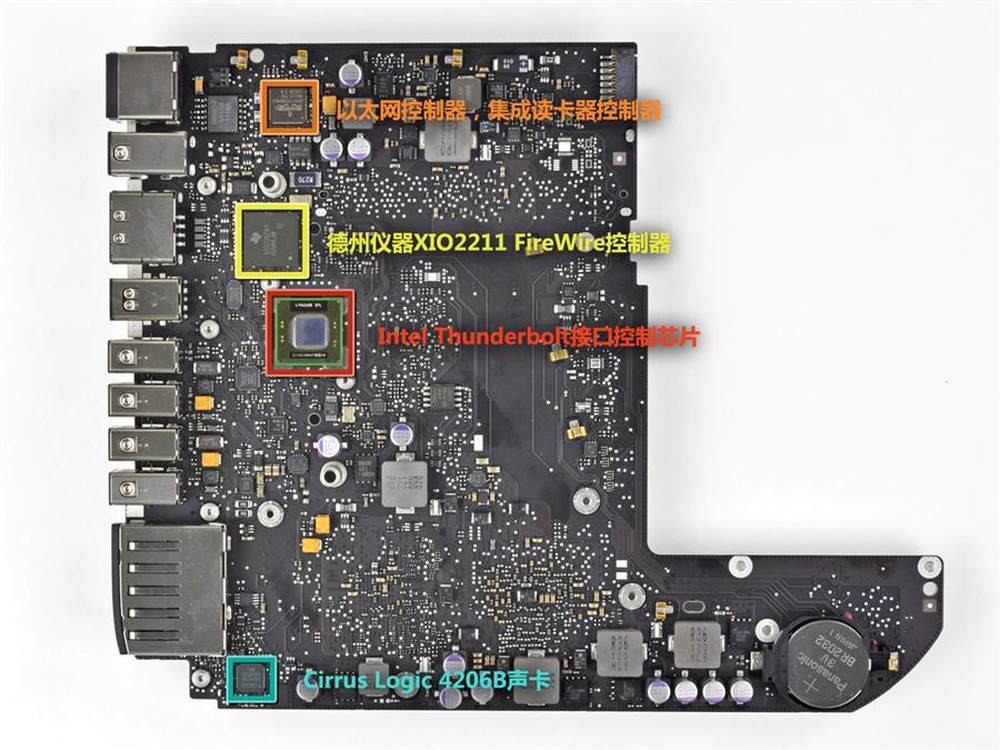

将风扇、内存以及硬盘等部件取下后，我们就可以看见新款Mac Mini的主板及相关零部件了。接下来，用两个螺丝刀打开电路板及外壳上的固定装置，随后便可将整个主板取出。
18/37
19/37

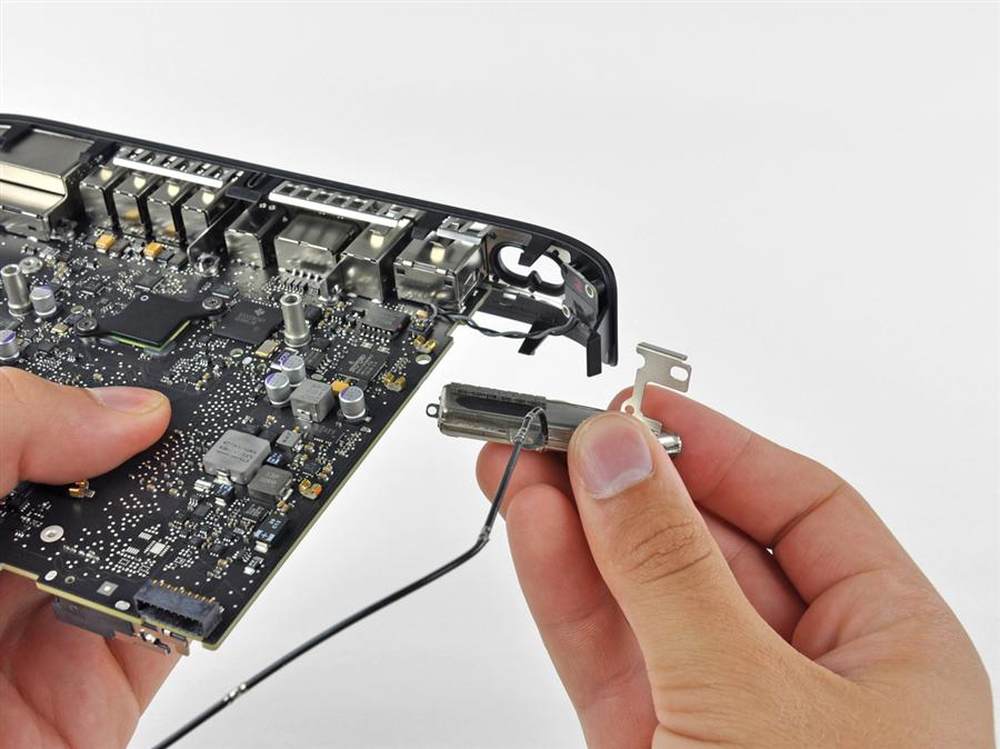

在主板的上端苹果固定了一个小型扬声器，在整机启动自检时会发出“哔哔”声，当然有点儿强迫症的厌恶者，大可以拆掉其间的连接线。
20/37

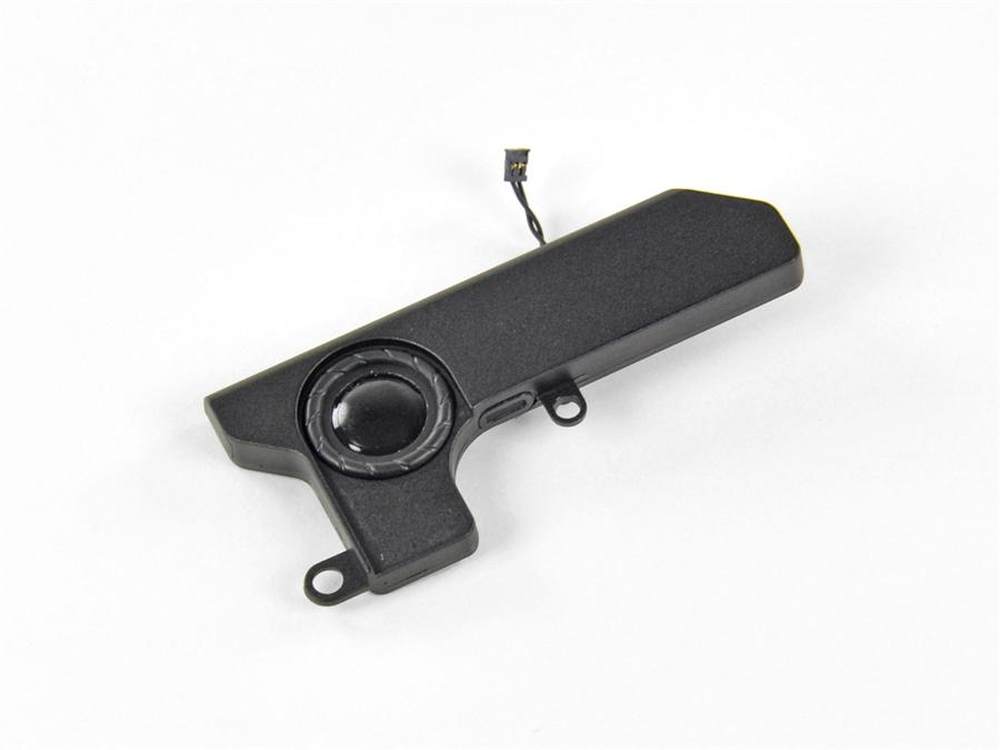

至于主板上端的小扬声器。
21/37

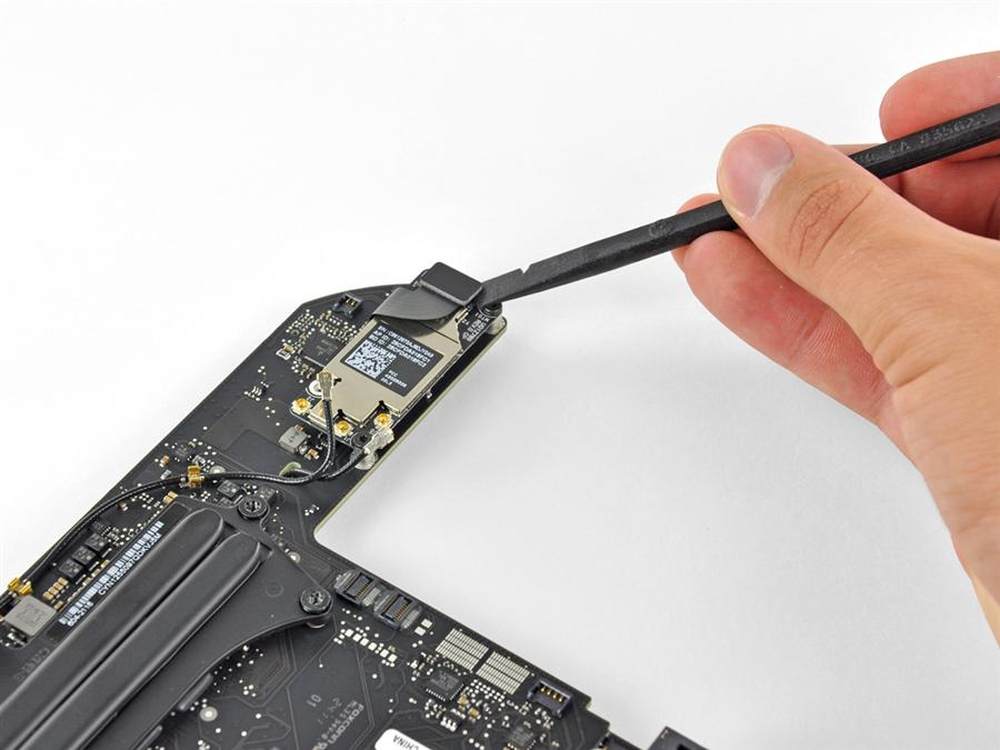

将扬声器取下之后，我们可以发现位于下方的WiFi及蓝牙芯片。
22/37
23/37

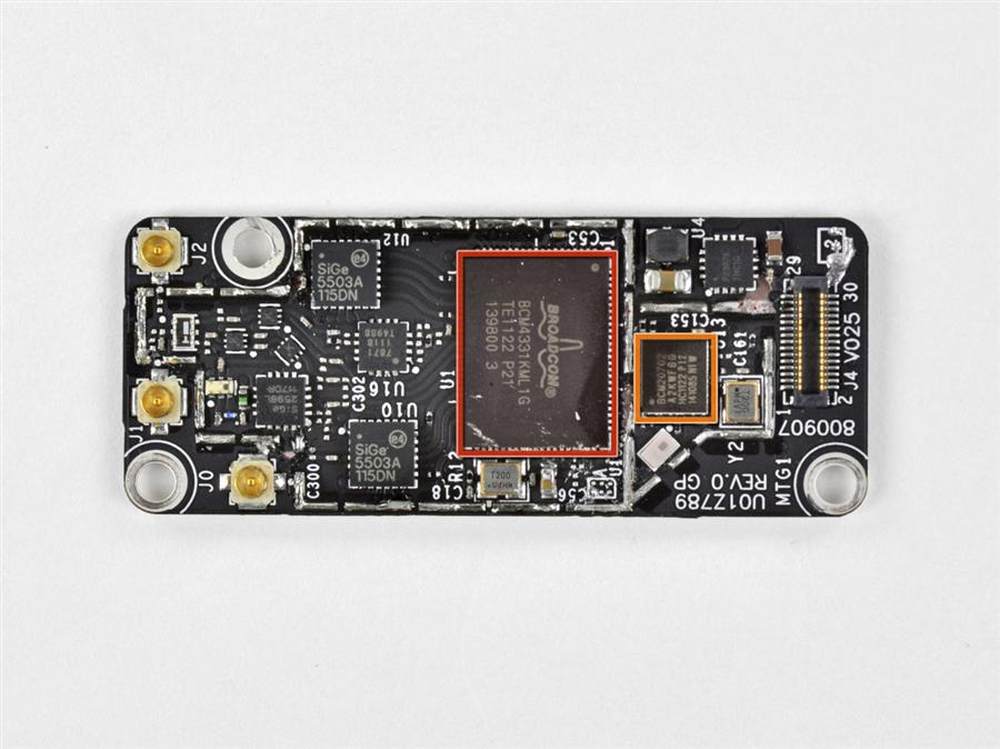

Mac Mini的WiFi及蓝牙芯片。
24/37

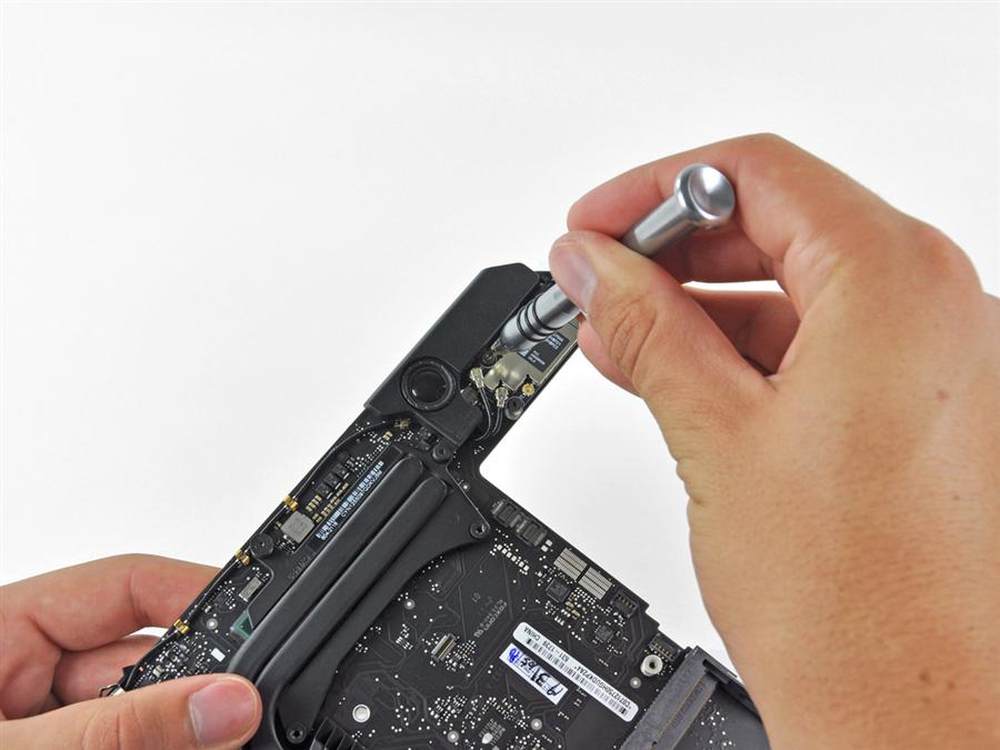

接着是位于下方的T8梅花螺丝。
25/37

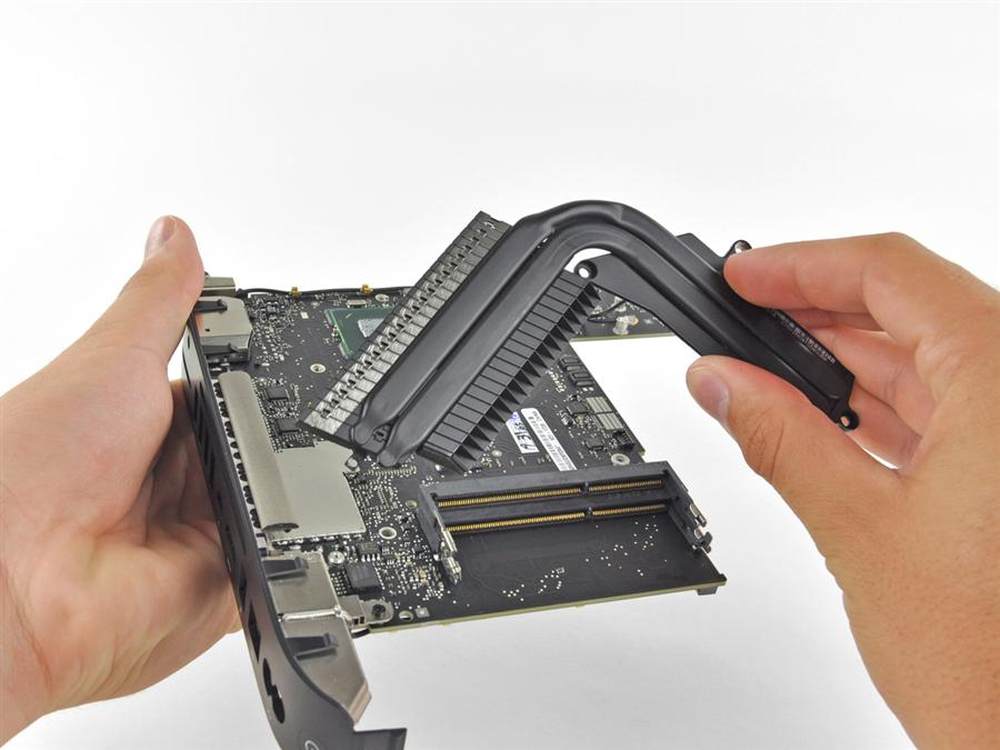

取下导热管。
26/37
而在背部接口部位，Mac Mini备有两组天线。
27/37
28/37

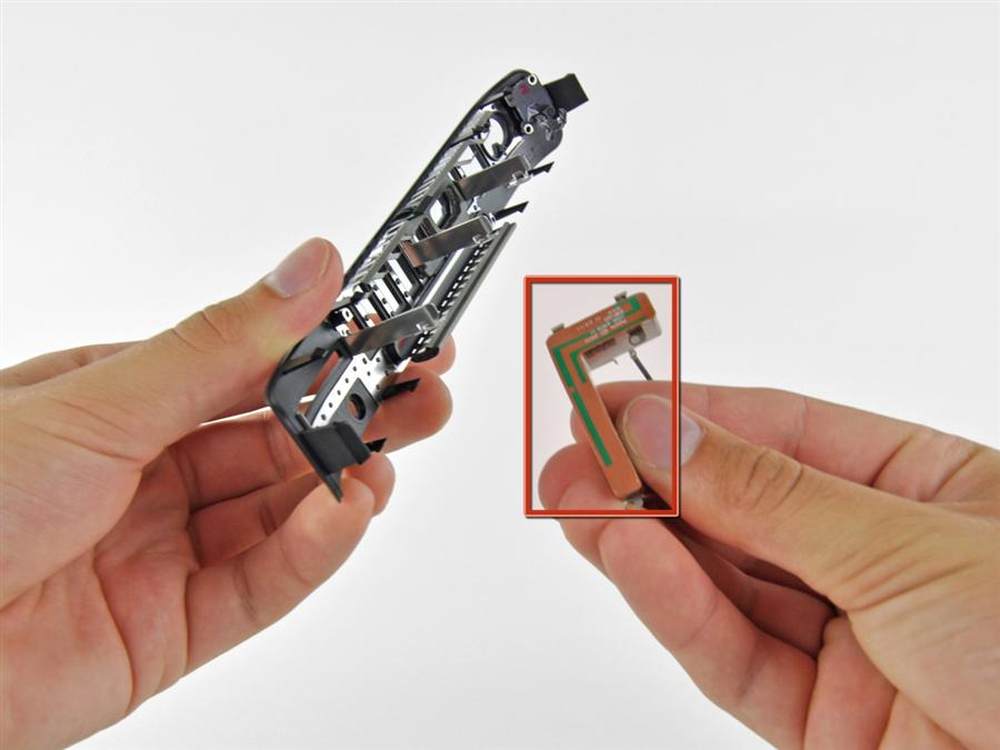

L型天线。
29/37
电源部分，苹果采用单螺丝固定。
30/37

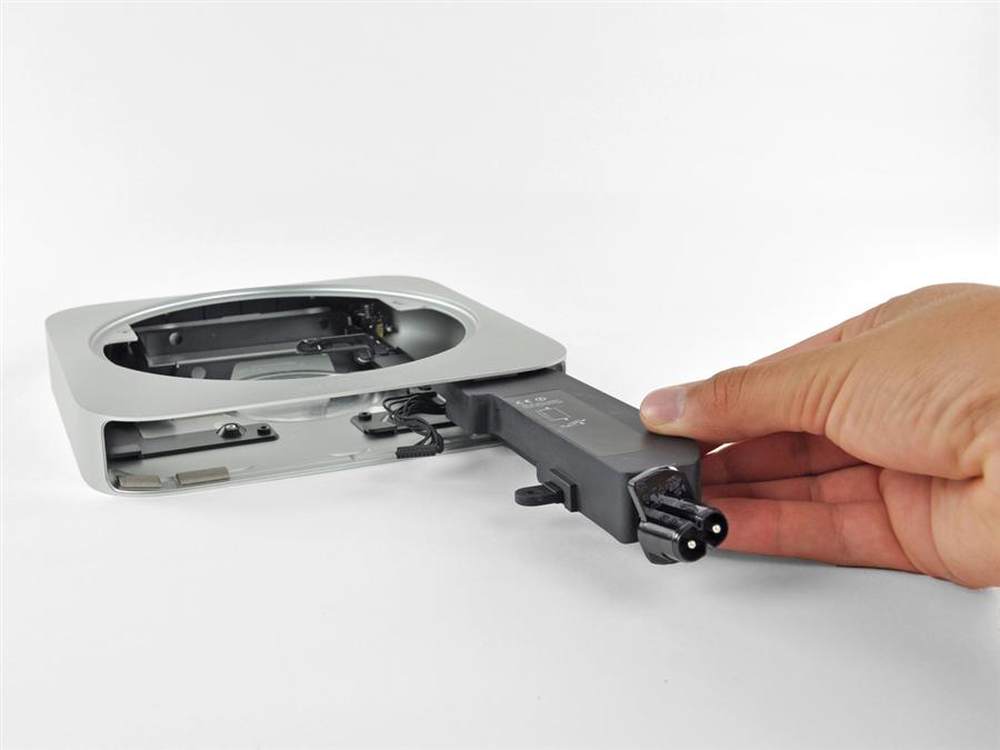

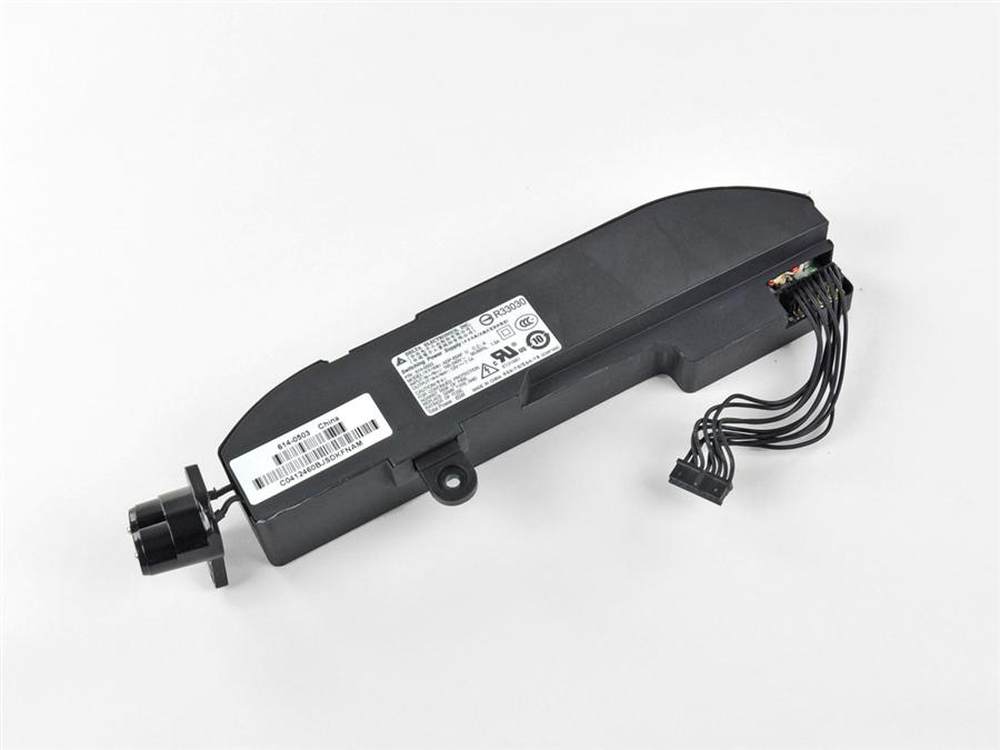

将电源取出。
31/37
相比上代机型，新款Mac Mini采用了同上代相同的电源模块，使得用户十分便携。
32/37

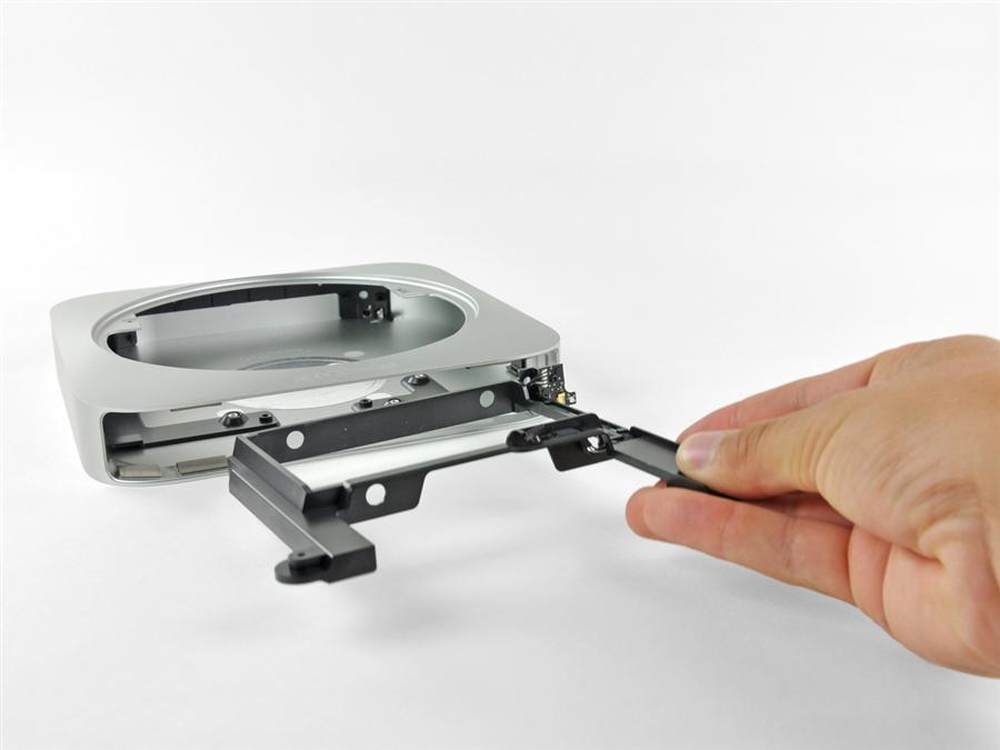

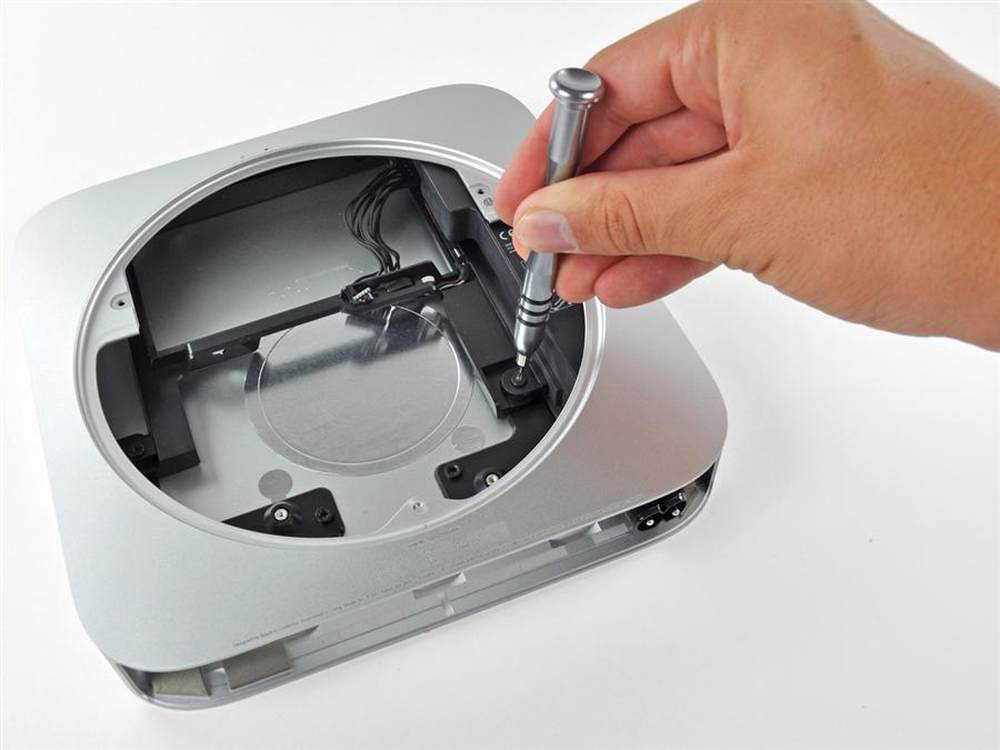

由于2011新款Mac Mini取消了光驱配置，现在其内部仅剩下硬盘支架。
33/37
至于红外线传感器，也同样至于同样的位置。
34/37

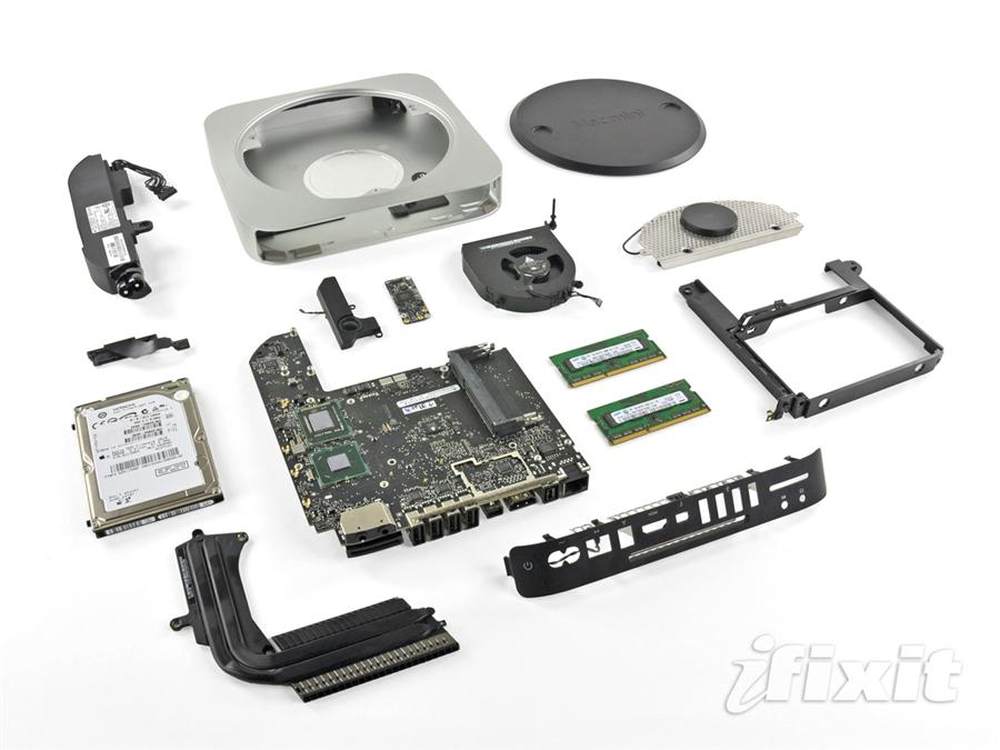

暴力拆解完毕，Mac Mini全家大合照，光驱的去除是否会影响到您的日常使用呢？
35/37

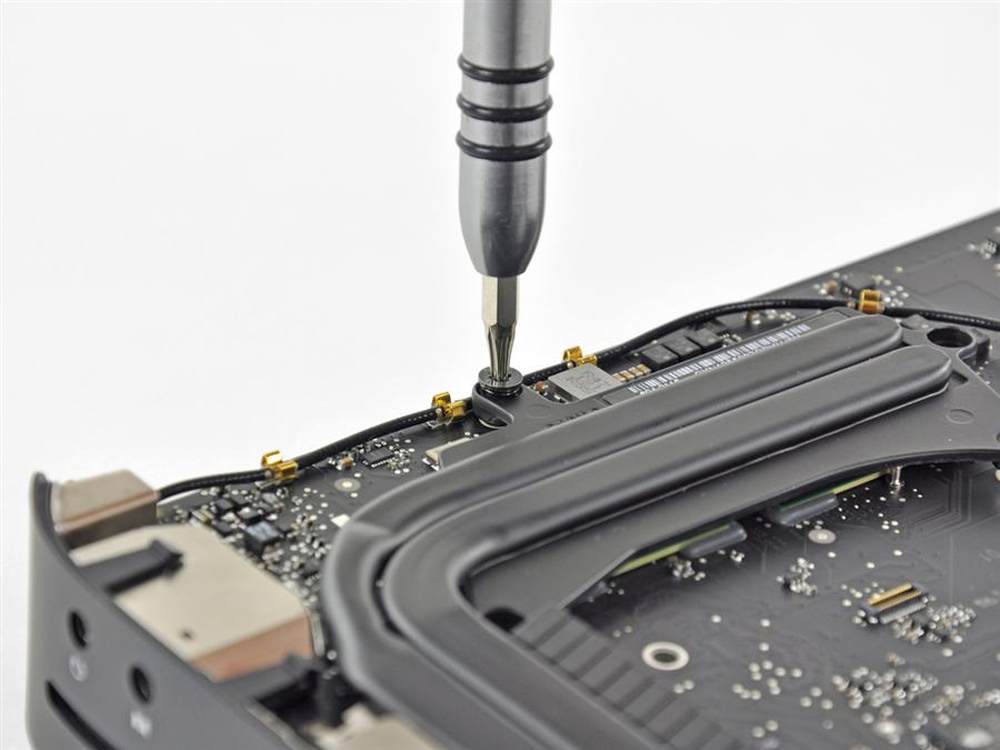

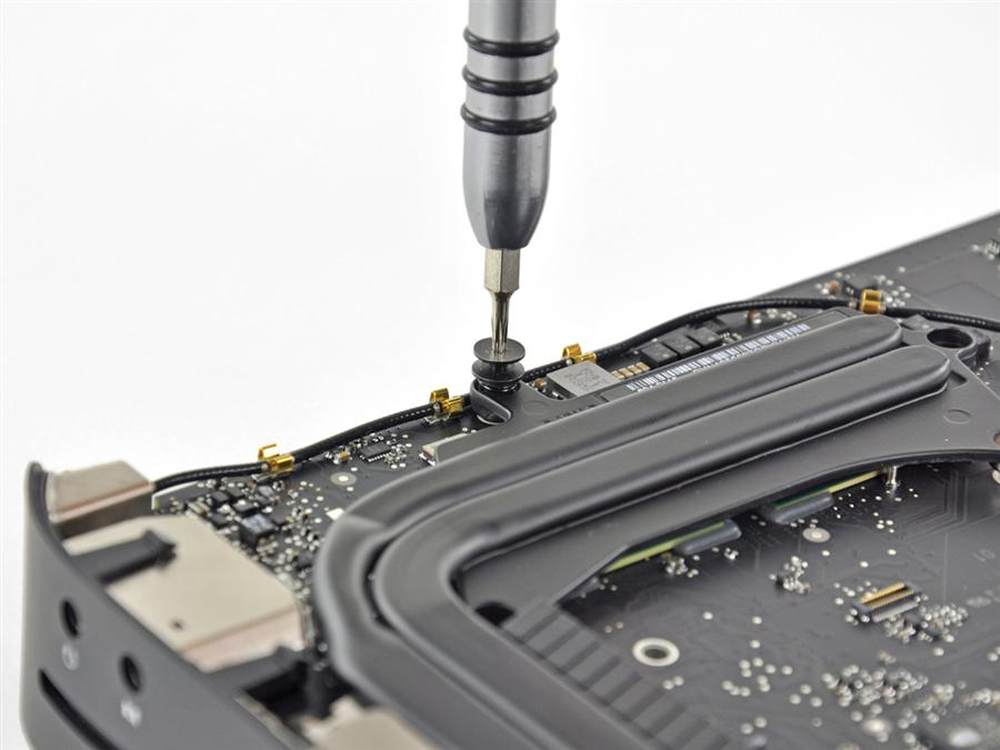

在Mac Mini导热管的固定上，苹果在部分区域使用了特殊的固定方式：在T8螺丝顶端拧上一颗T6螺丝。
36/37
