低端N卡也多屏 Matrix4实战4路全高清
1/43
北影MATRIX4显卡图形性能并不高，是专门为多屏输出推出的产品，实际上是一块GT210显卡。
2/43

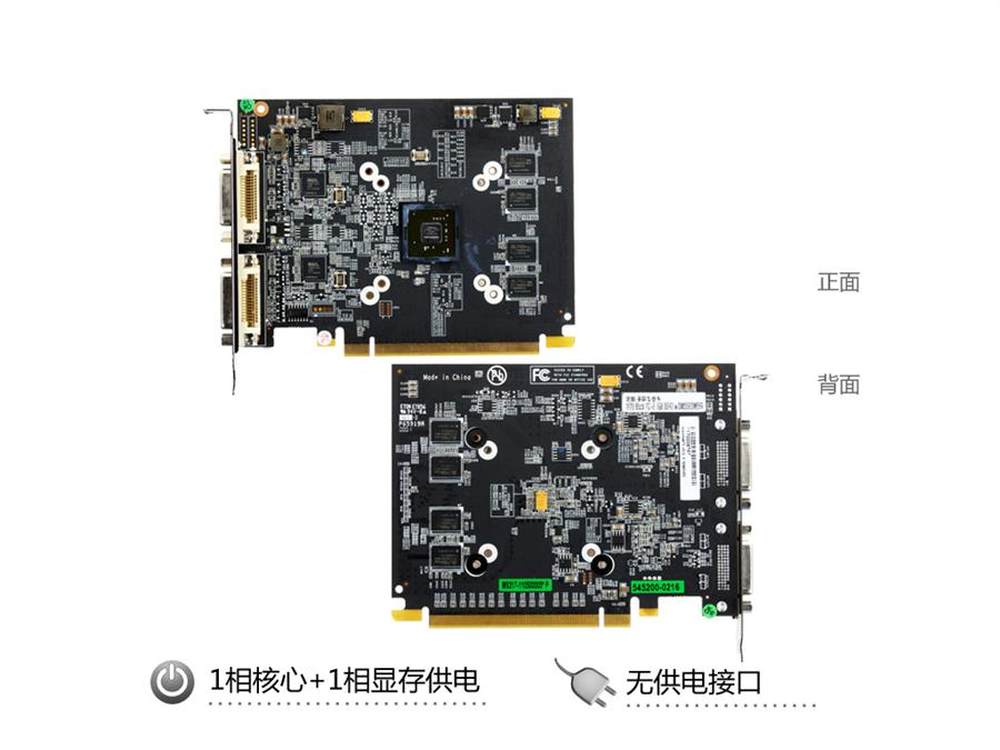

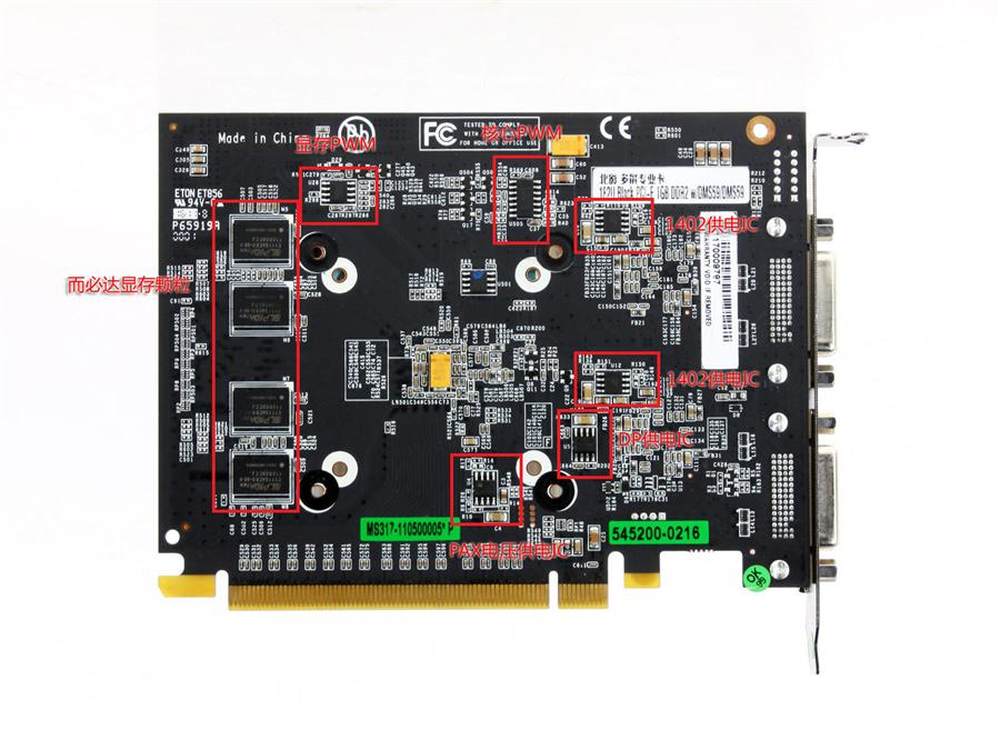

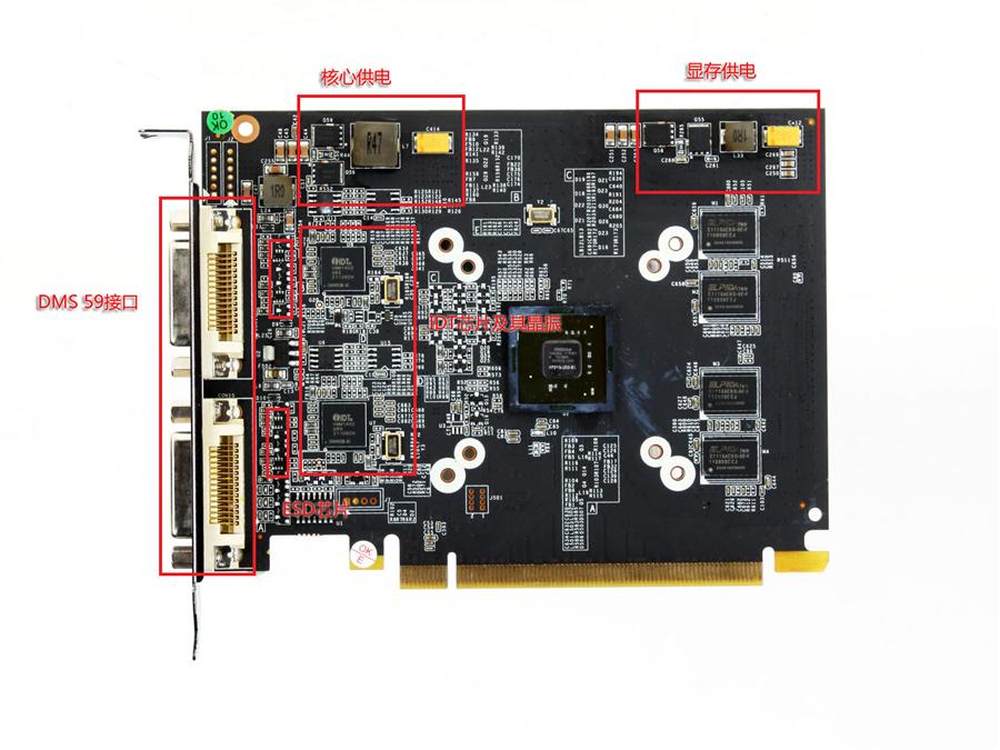

北影Matrix4采用全贴片设计（DMS59接口除外），采用的6层PCB设计，搭配单槽passive静音设计，适合多路输出系统（最高32路输出）。
3/43
每组DMS59接口都配置SAMTECH出品的ESD芯片，每组一共四颗ESD全称System-level Electrostatic Discharge，静电保护线路，让输出质量更加稳定。
4/43
SAMTECH出品的ESD芯片具备极快的响应时间、低工作和钳位电压、处理高峰值ESD电流的能力、承受重复的ESD冲击、最小的尺寸和封装，在业界出于领先地位。
5/43

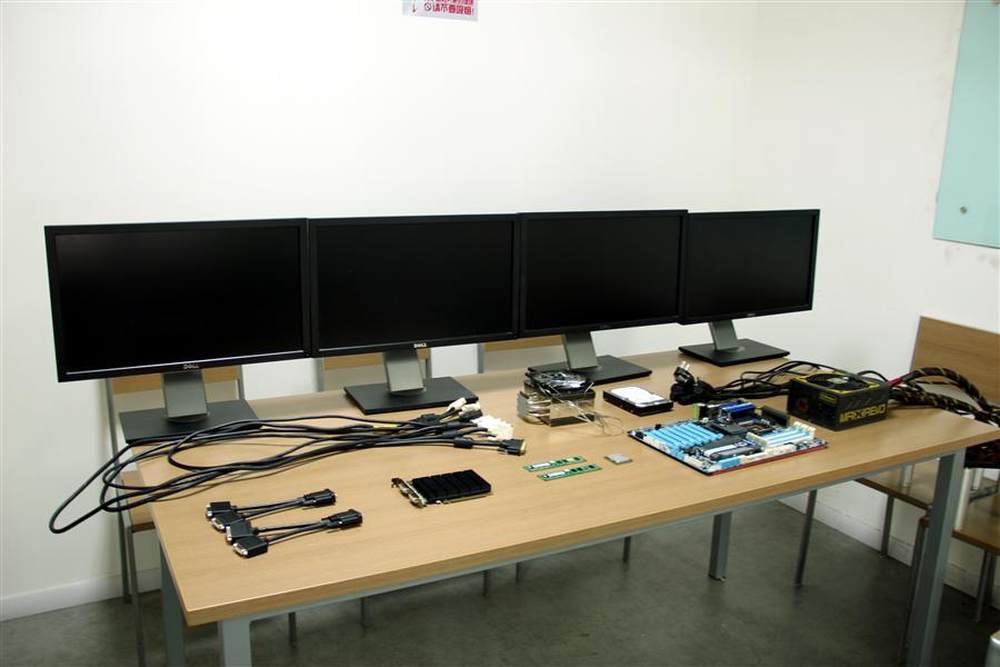

今天我们就通过实际试用了解一下这款北影MATRIX4显卡，图中是我们此次测试需要用到的配件，其中包括四台DELL 22寸显示器，各类硬件，和今天的主角——北影MATRIX4。
6/43

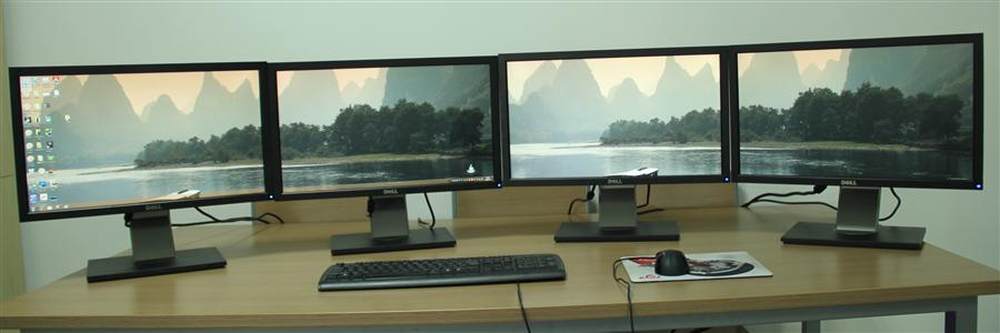

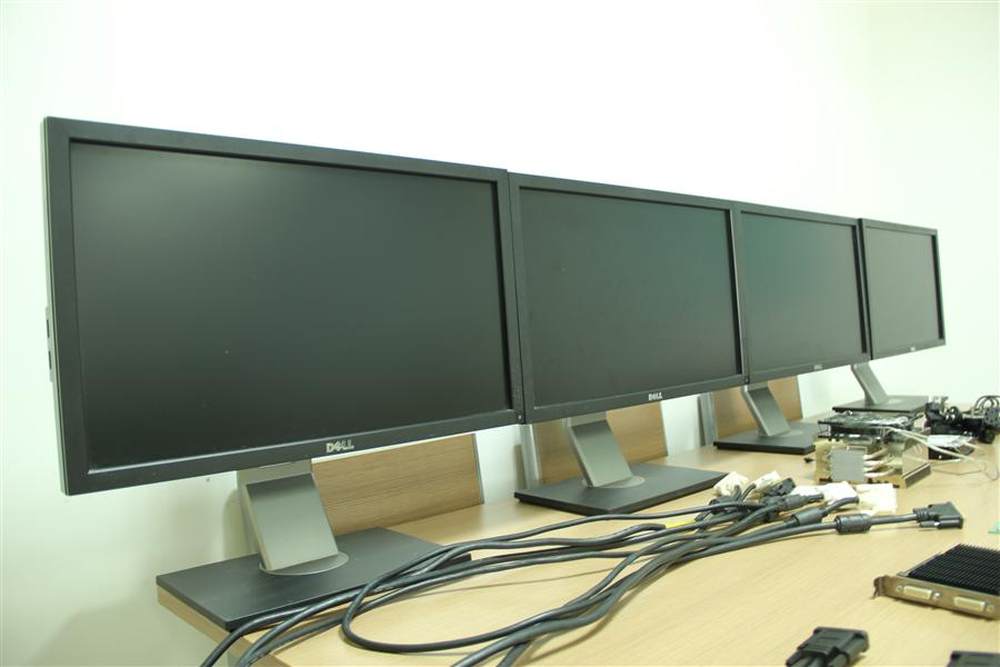

四台1920x1080分辨率的显示器可以为玩家提供相当宽阔的视野。
7/43

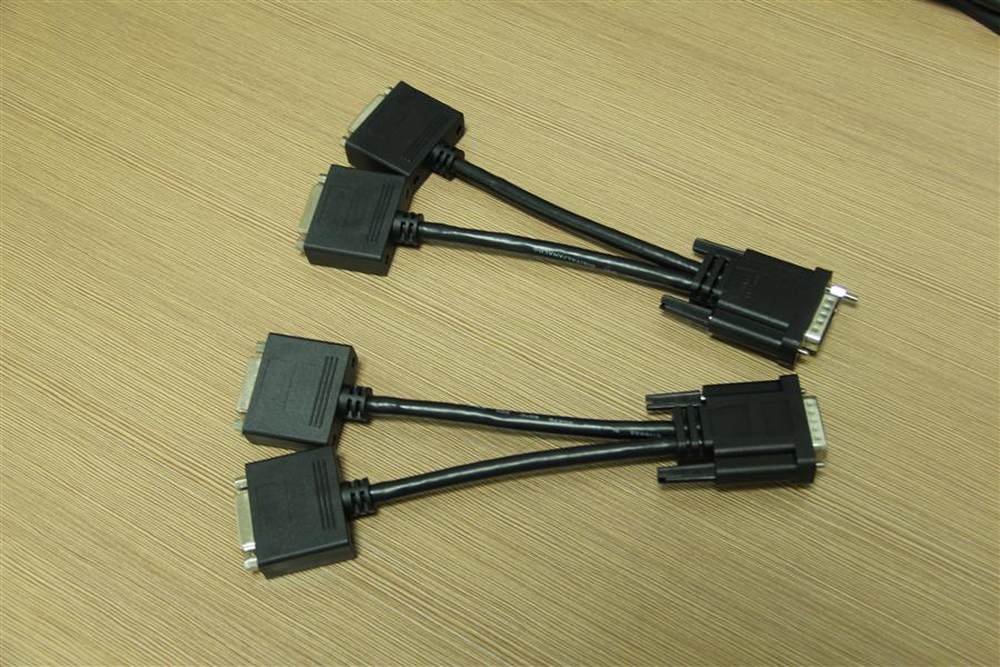

DMS59转DVI线
8/43
如果需要电视墙，可以用多块北影MATRIX4显卡同时输出，最高支持32屏输出。
9/43
接好转接线
10/43

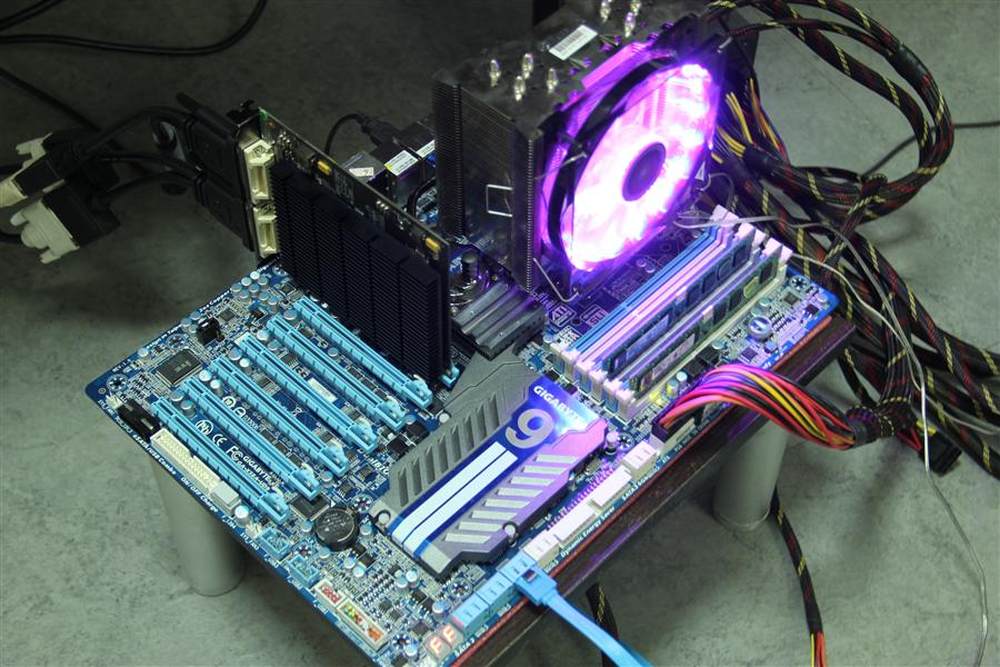

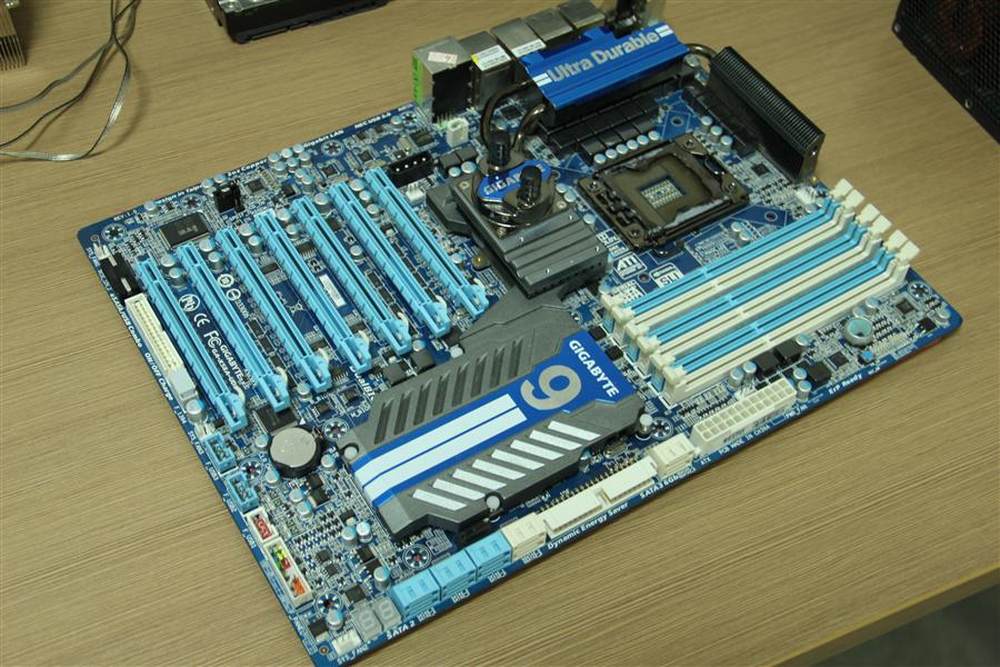

测试平台，北影MATRIX4显卡支持多卡多显示器同时工作，所以用户可能需要一块带有多条PCIE插槽的主板。最高支持8块MATRIX4共32路输出。
11/43
在实际使用中，每个DMS59接口分离出来的两个DVI接口所连接的显示器被认为是一个显示设备，也就是说北影MATRIX4显卡可提供两个分辨率为3840x1080的显示设备协同工作。
12/43
启动界面和BIOS界面
13/43
通过附赠软件，用户可以方便设定每个窗口或页面所在位置。
14/43

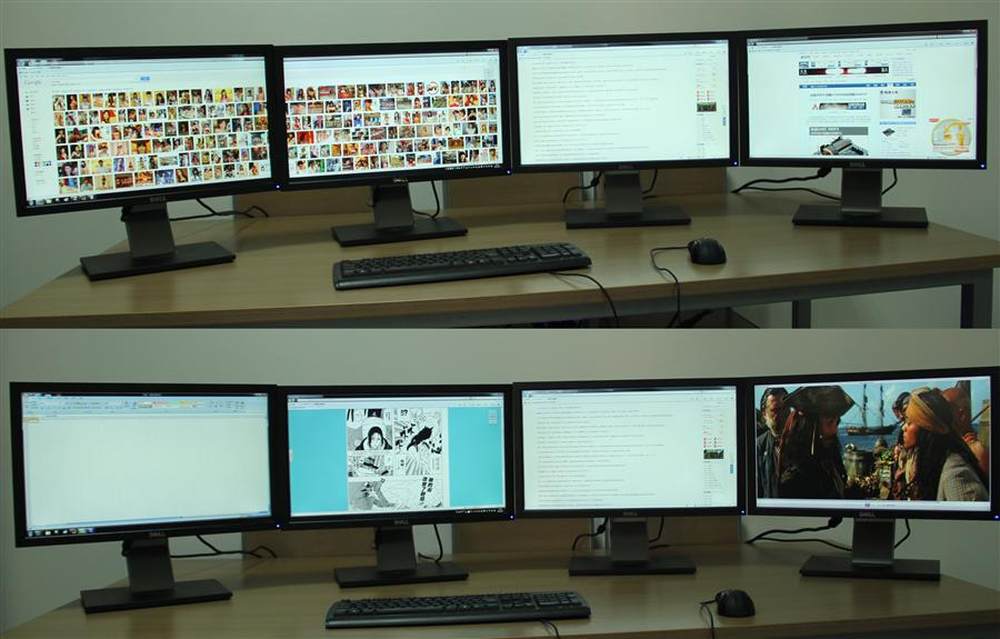

视频、漫画、网页、办公同时进行，就连谷歌图片搜索结果都能多显示不少。
15/43

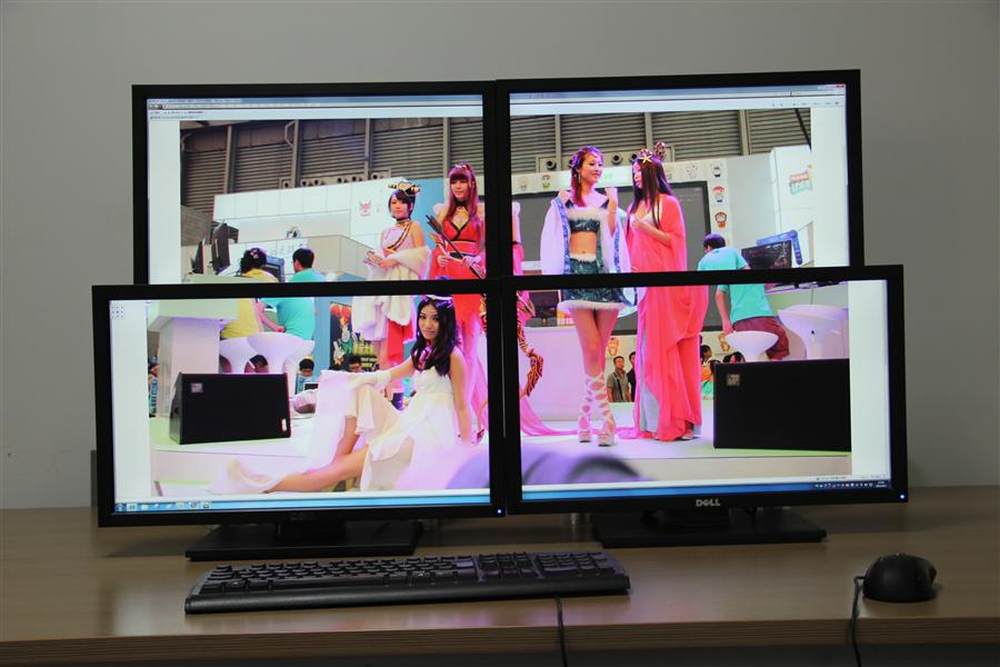

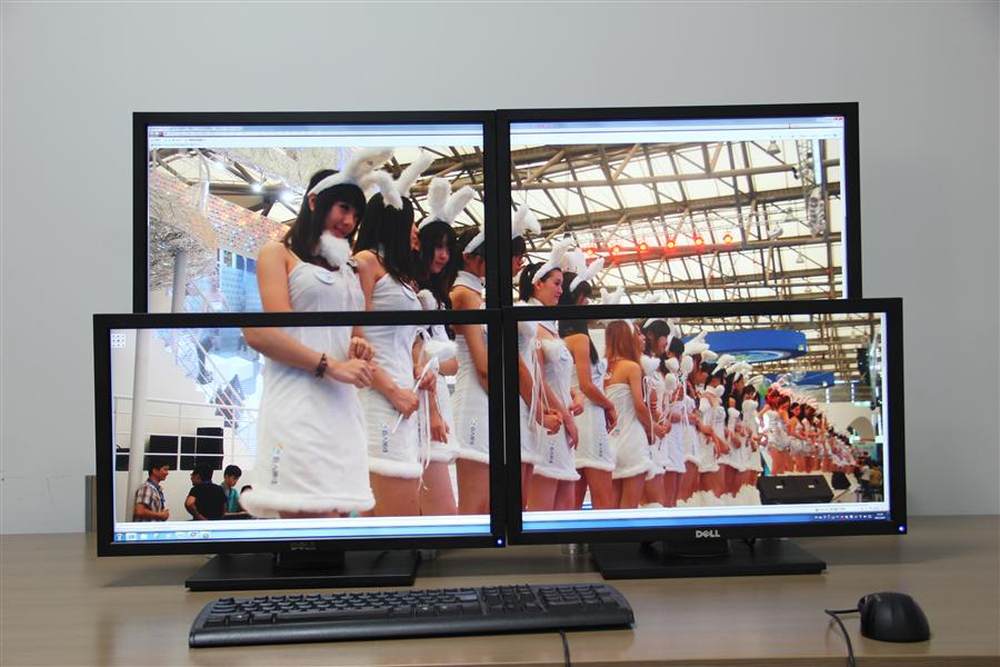

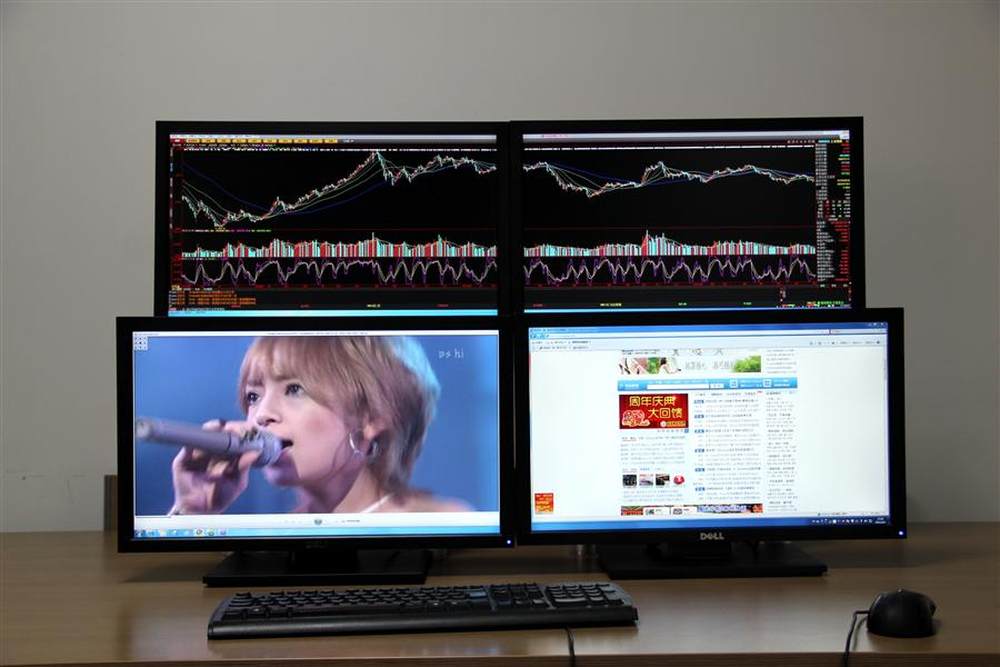

2x2的四屏组合，如果您愿意，就可以配备8块北影MATRIX4以获得32屏电视墙。
16/43
看图看视频更爽快
17/43
应用组合多样
18/43

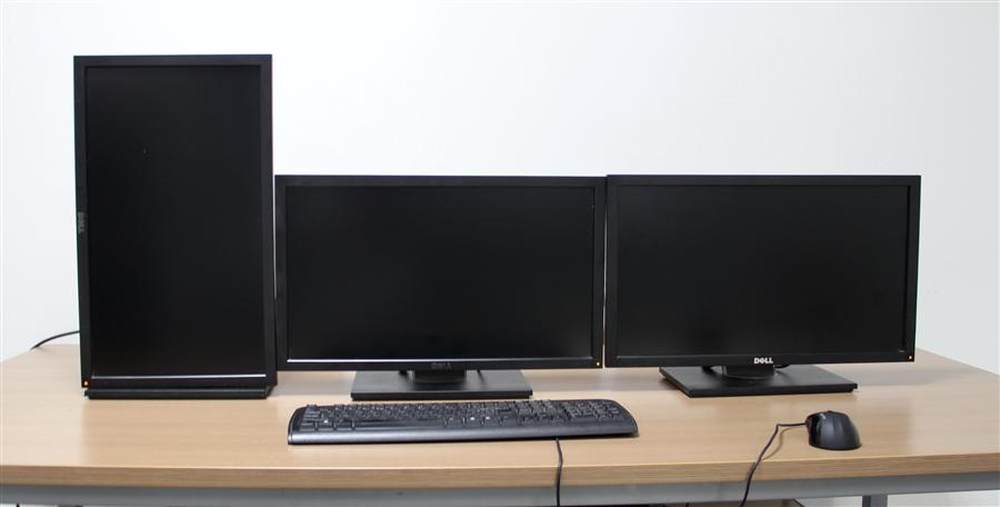

支持三屏系统，其中右边两个显示器是主显示器，左侧竖屏则方便处理表格，再加上一块就可以拥有一块1080x3840分辨率的竖屏。
19/43
显卡搭载无风扇全静音散热器，全黑PCB搭配黑色大面积散热片，显卡外观精美，也显得很专业。
20/43

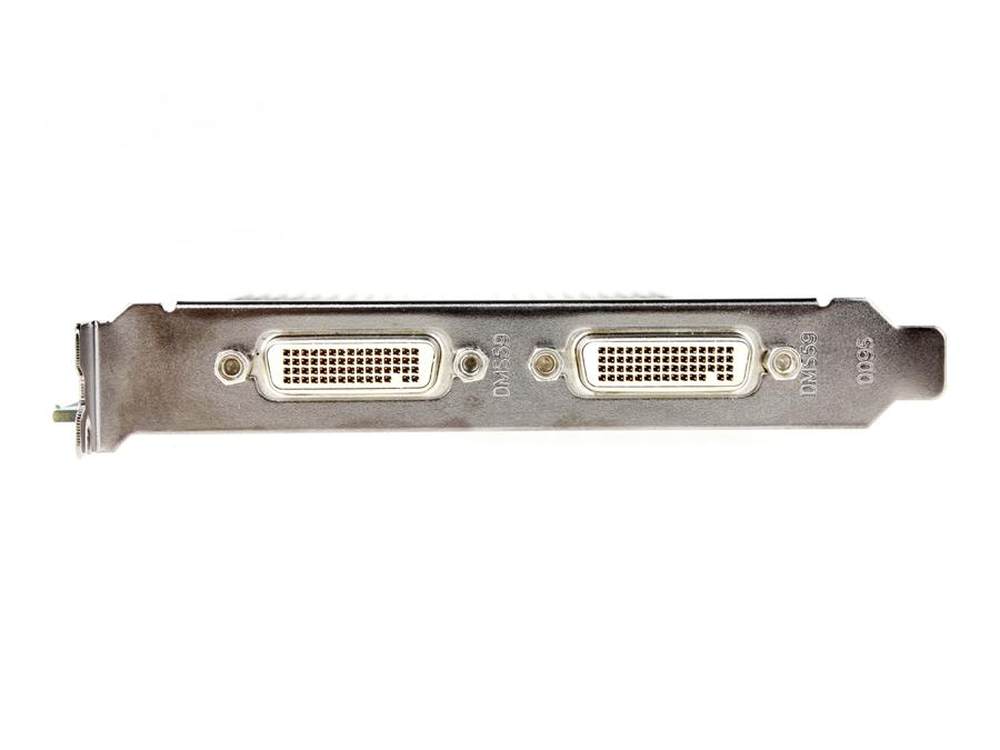

DMS-59 是一种有着59针的显示用接口。它可以提供在一个接口的大小之内提供两个DVI-I通道输出，这样的高密度特性使得它经常出现在一些单槽显卡上。
21/43
由于GT218核心定位低端，功耗和发热非常小，因此该显卡无需风扇，大面积被动散热就足够了。
22/43

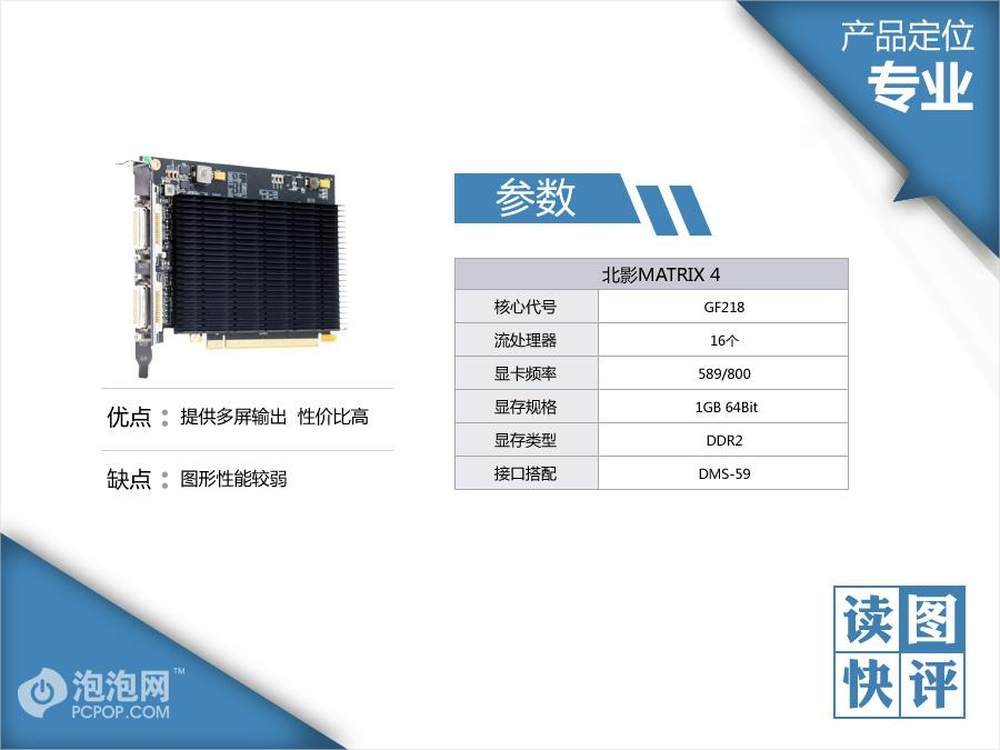

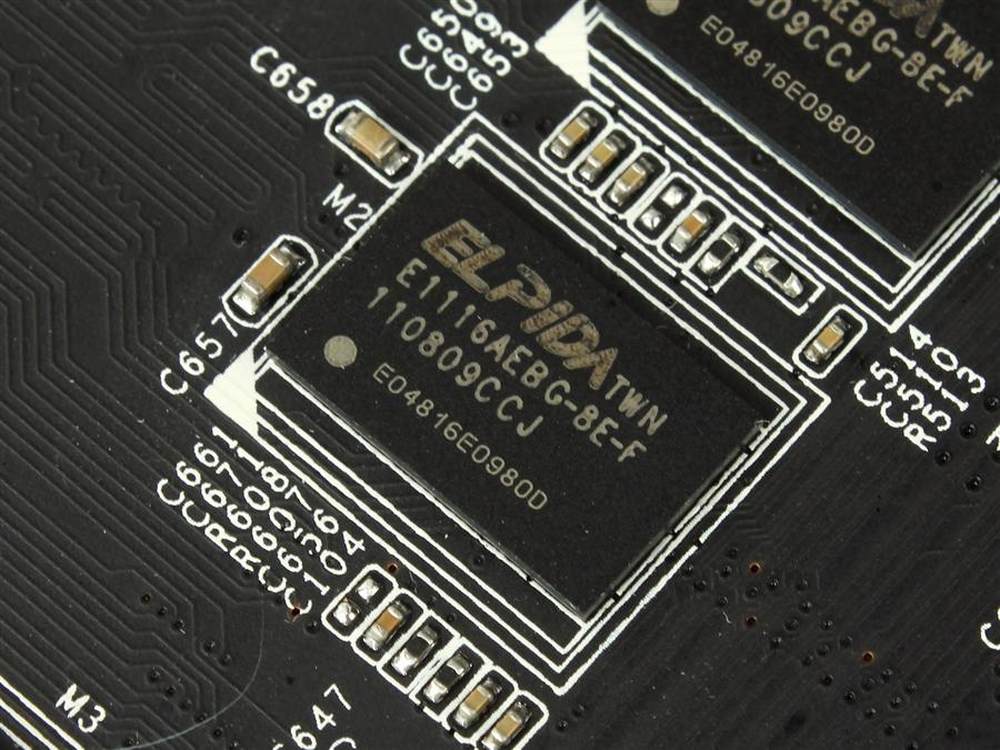

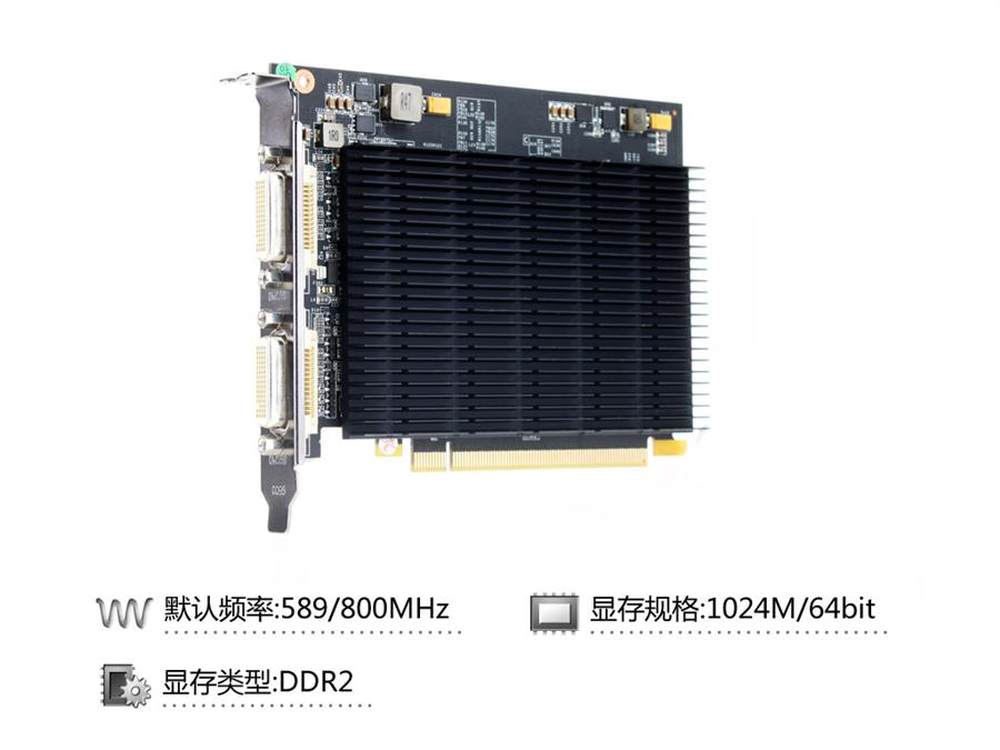

该显卡定位2D专业多屏显示，所以显卡的3D性能不是重点，显存使用了DDR2，频率只有800MHz，但容量高达1GB，满足了四个1080p屏幕的显示需求。
23/43

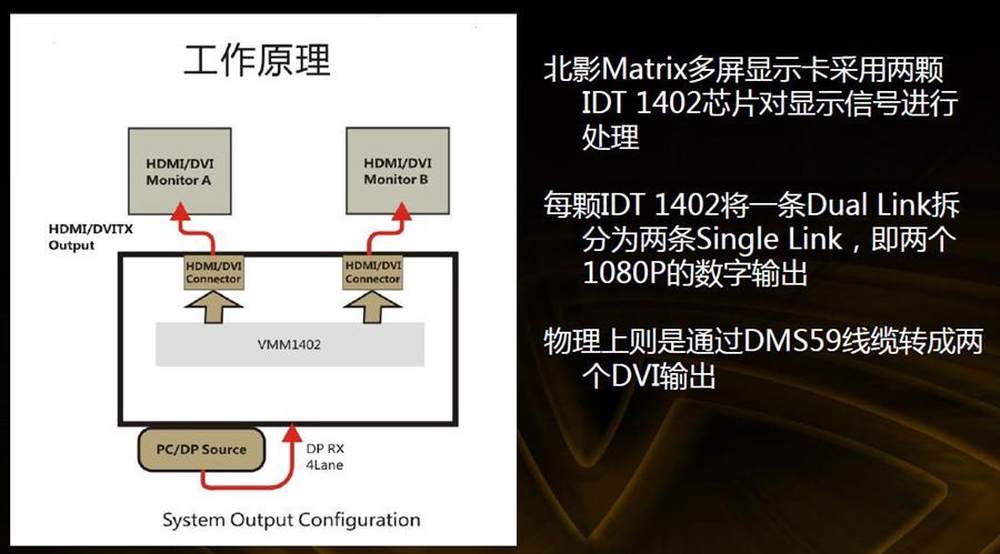

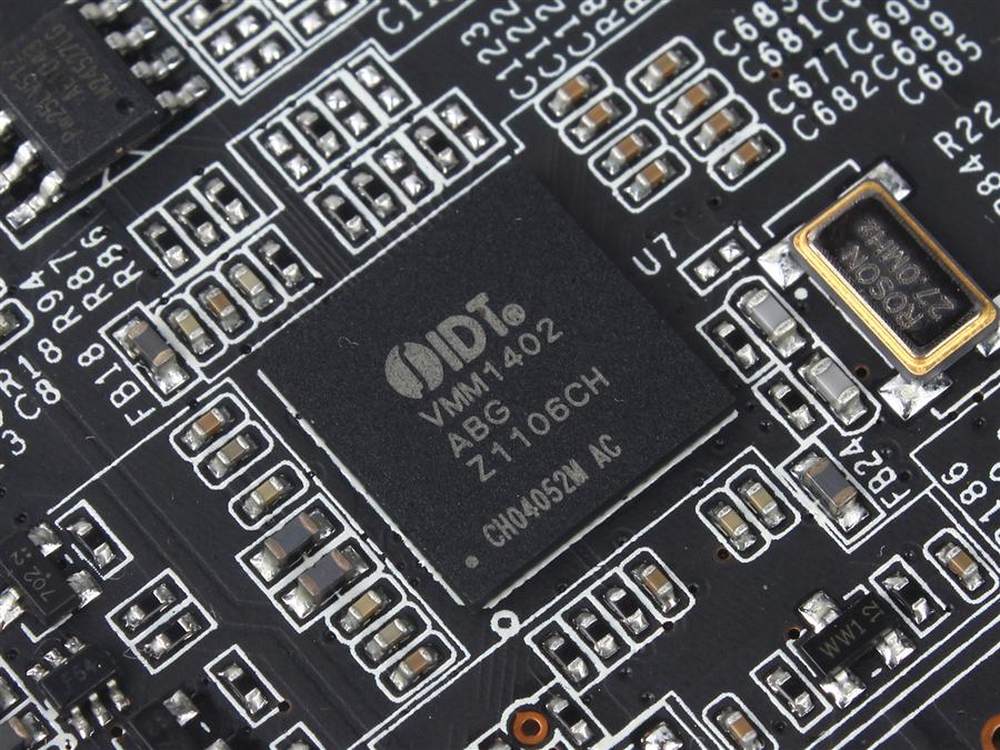

IDT出品的VMM1402芯片. 是全球首个DisplayPort-to-Multi-Output-HDMI/DVI转换器，可以将DP/Dual-Link DVI拆分为两个单Link DVI或HDMI接口。北影使用了两颗这样的芯片将GT218的双路输出拆分为四路输出。
24/43

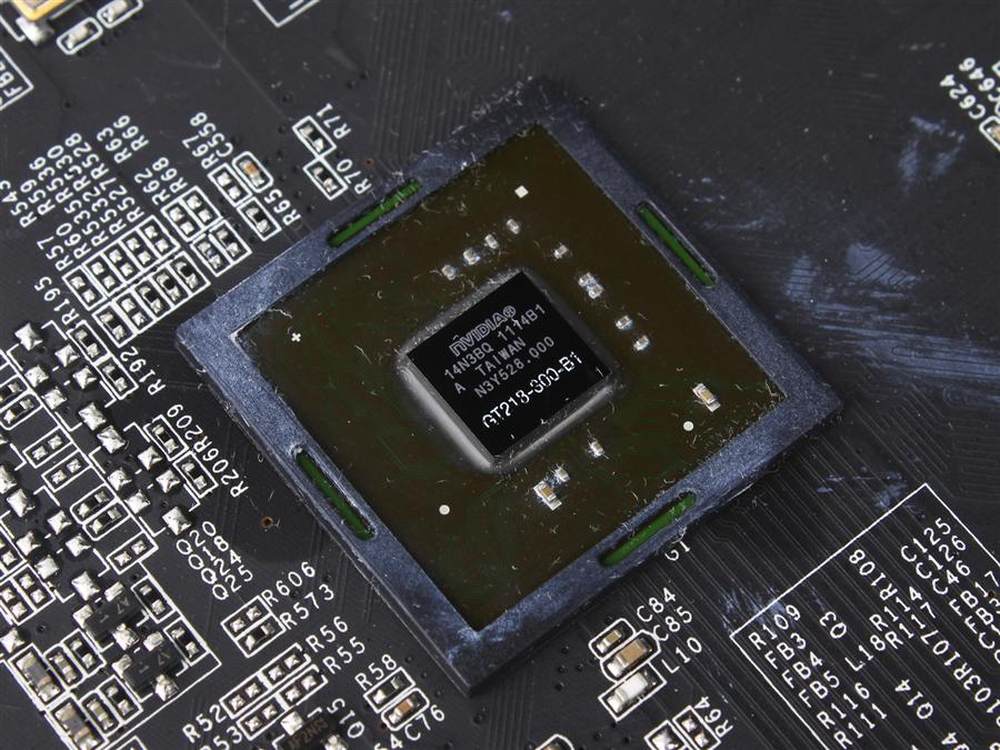

显卡GPU为消费级的GT218核心，可以看出北影并没有使用NVIDIA专业级Quadro NVS图形核心，这是因为NV并没有开放专业显卡授权。而且本质上Quadro和Geforce的GPU并无区别，北影依靠自己的研发能力将入门级的GeForce 210显卡改造成为一款媲美专业级的4屏2D输出显卡，为特殊用户群体提供了物美价廉多功能的选择！
25/43

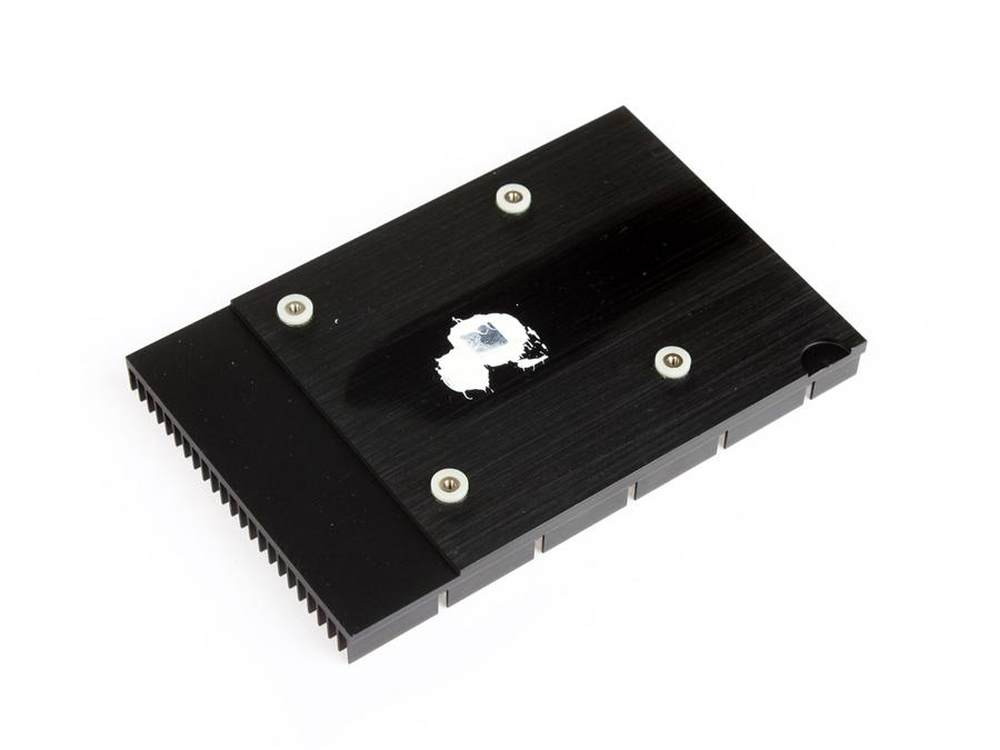

纯铝散热片，底部采用常见的拉丝工艺，通过四颗螺钉紧紧的固定在显卡PCB上，与核心的接触非常紧密。
26/43

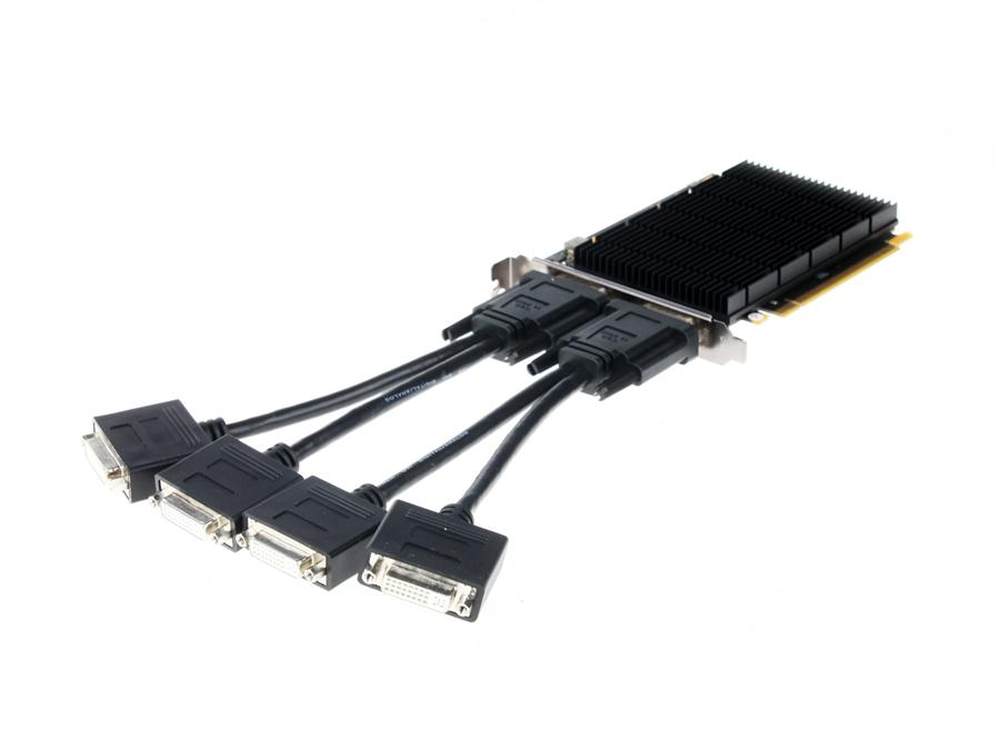

连接号转接线的北影MATRIX4显卡
27/43

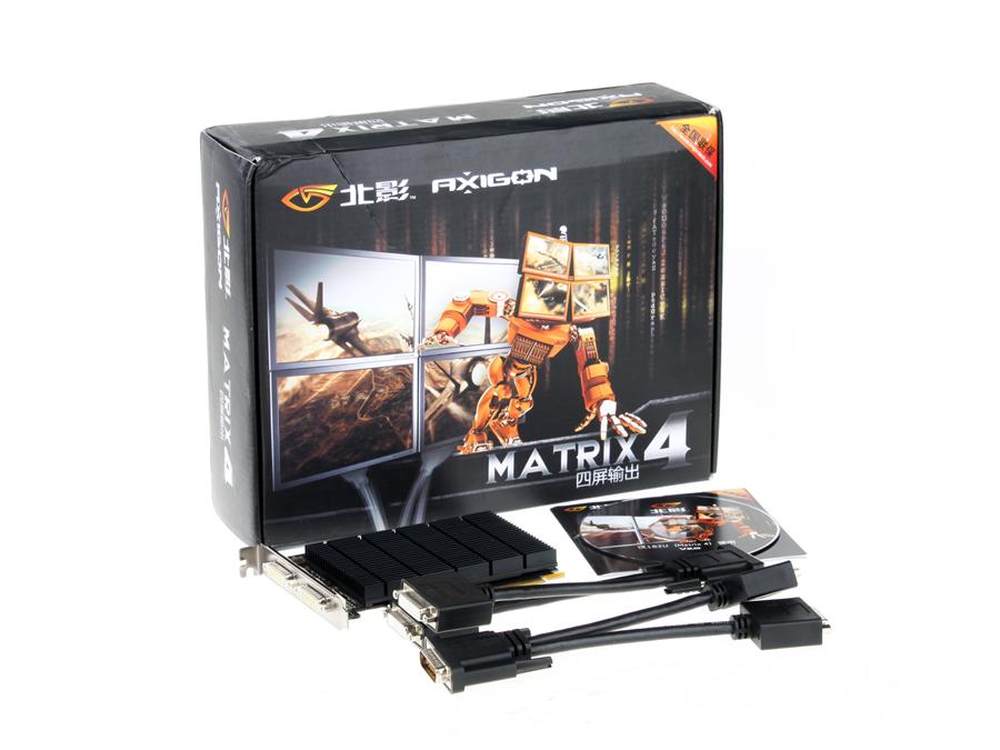

北影Matrix4四屏输出显卡全家福，最高支持四个DVI接口的1080p全高清显示器。
28/43

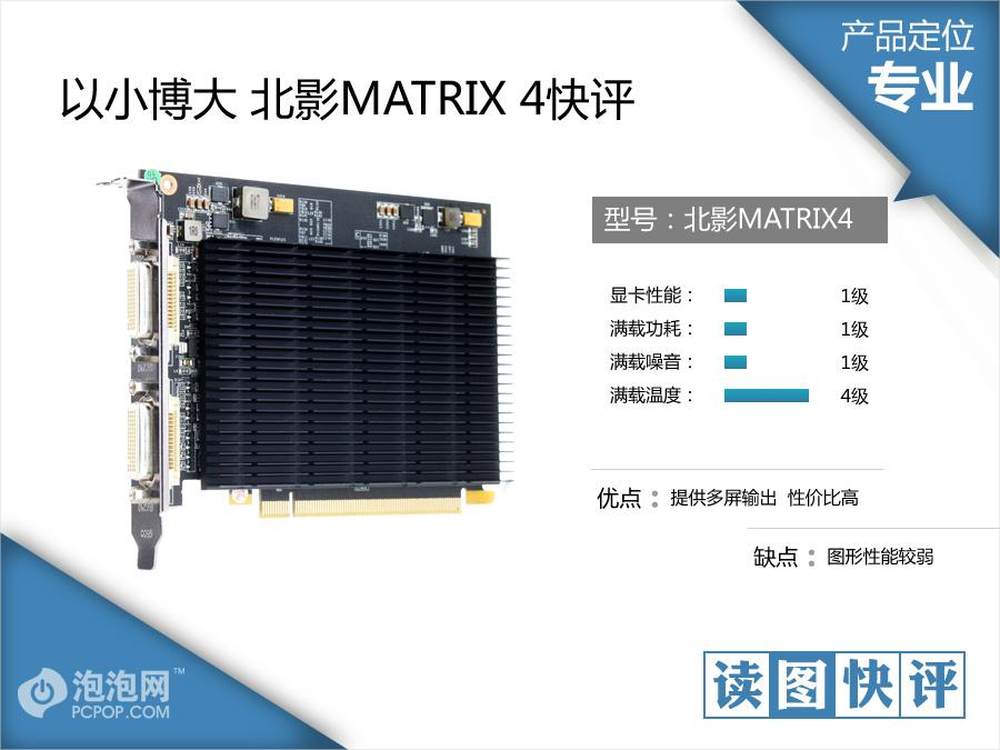

除了3D性能偏弱外，北影Matrix4这款显卡可以说是趋于完美的。事实上这款多屏显卡的定位相当精准，就是针对那些并不需要3D显示的用户而设计的，使用低端GPU反而能降低功耗和散热需要，在系统维护和稳定性方面的表现更佳。Matrix4单插槽被动散热设计，可以在一台电脑上插多块Matrix4显卡，实现更多屏输出。更重要的是，这款显卡的售价极为厚道。
29/43
早在4月份，北影就曾曝光过这款被称为MATRIX4的多屏输出卡，它与我们常见的显卡不同，MATRIX4放弃了对游戏性能的追求，专攻多屏输出，目前这款产品可实现四屏输出，每个屏幕可提供1920x1080分辨率。
30/43
31/43
32/43

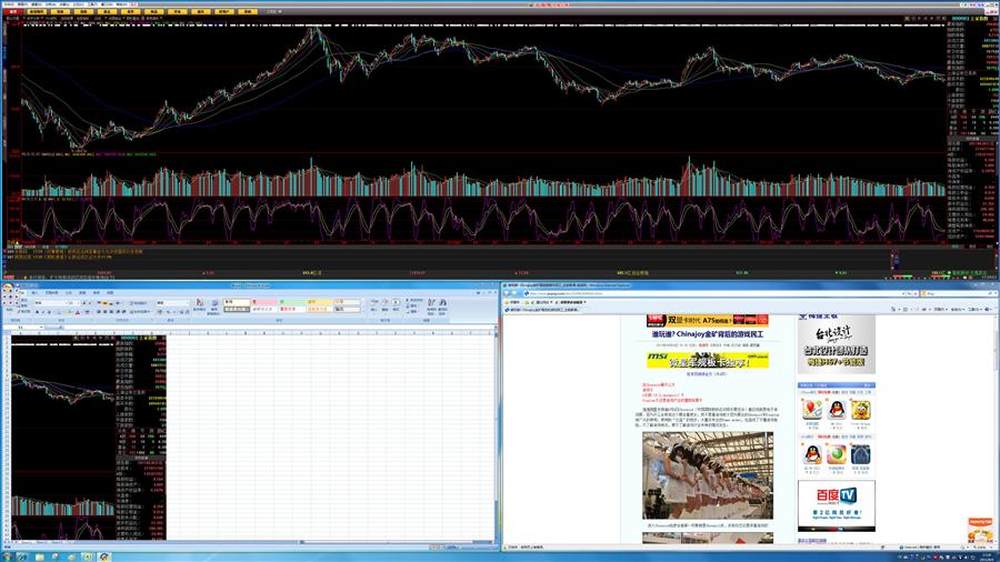

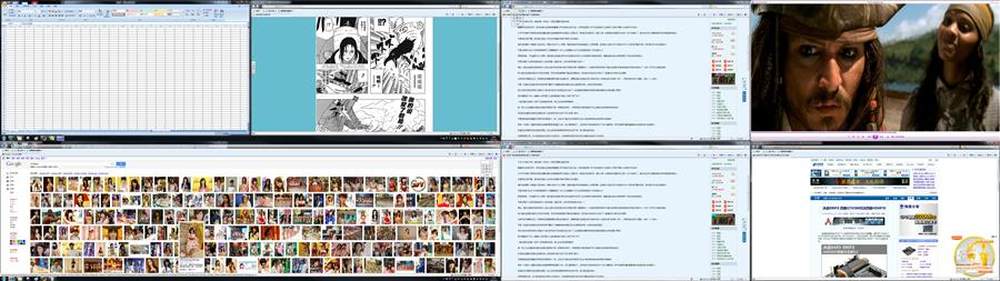

2x2组合模式下的屏幕截图，分辨率达到3840x2160
33/43

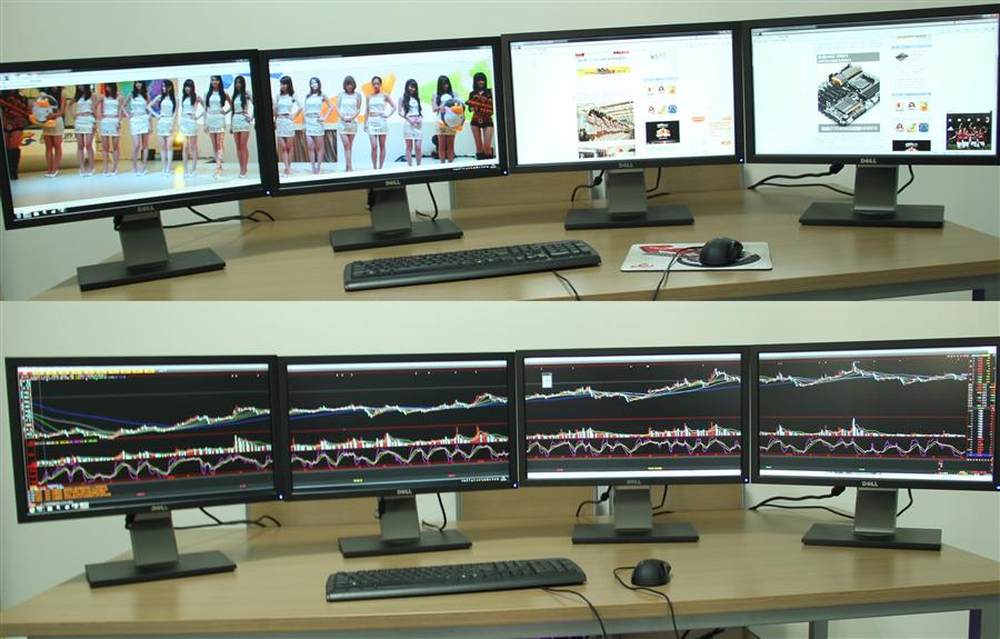

4x1模式下的截图两张
34/43

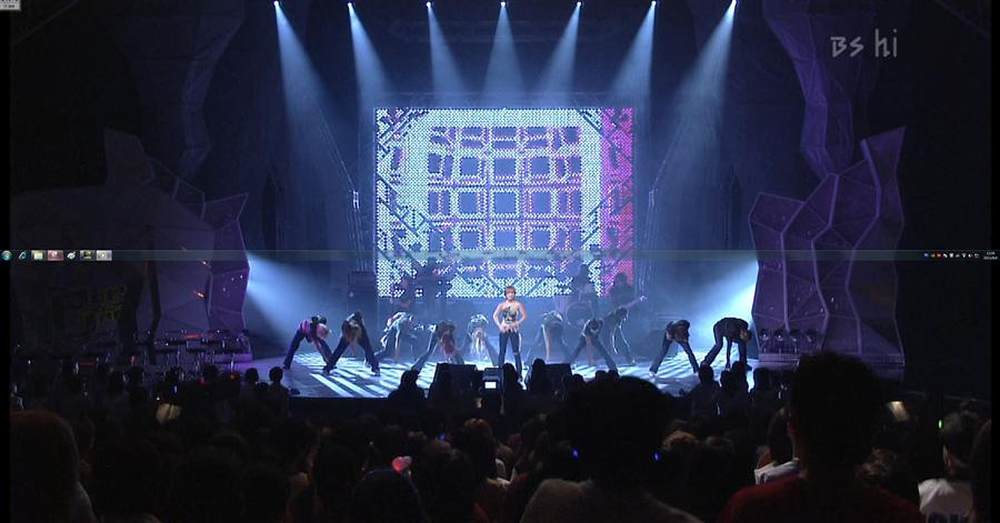

2x2模式下的视频播放截图，中间的横线是Win7任务栏，选择隐藏任务栏就会消失。
35/43

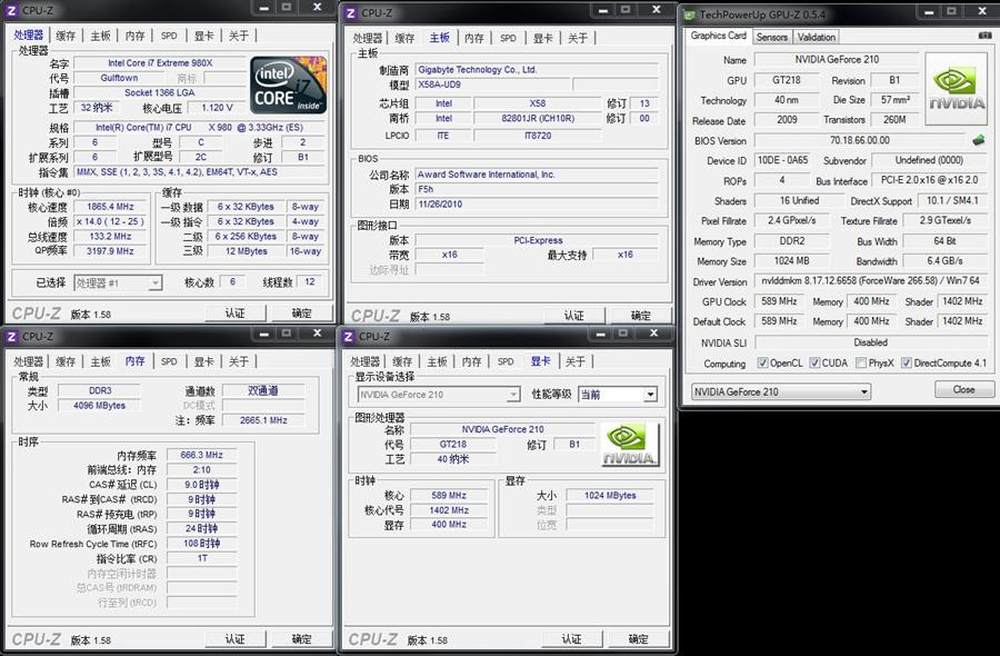

CPU信息
36/43

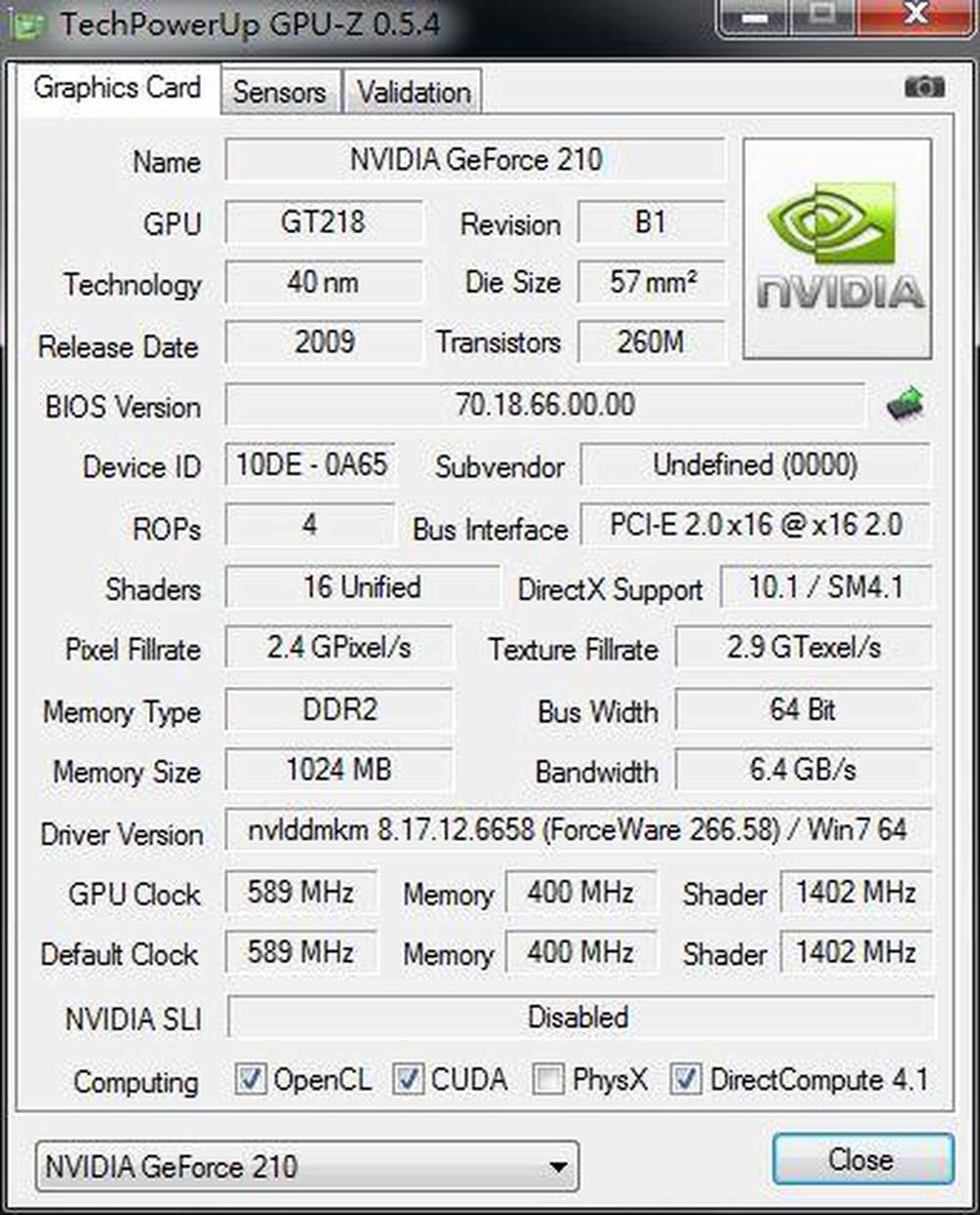

GPU信息
37/43

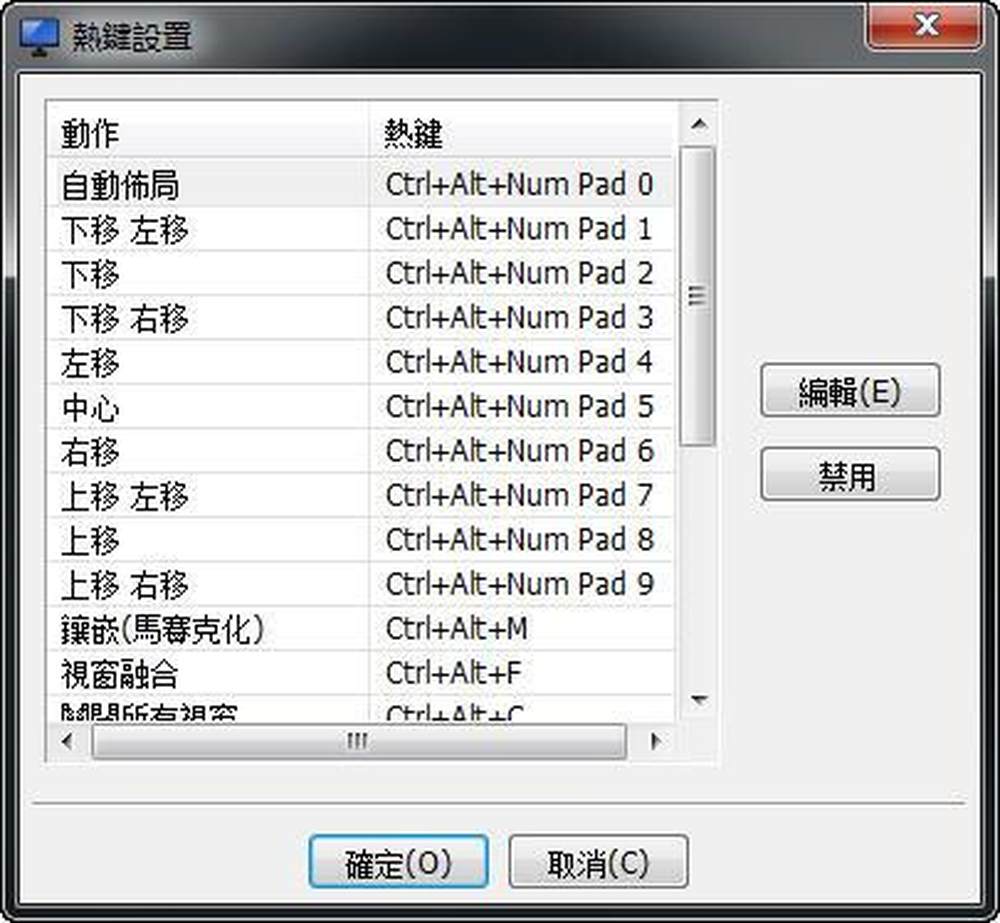

附赠窗口管理软件，方便用户在大屏幕上控制窗口位置。
38/43

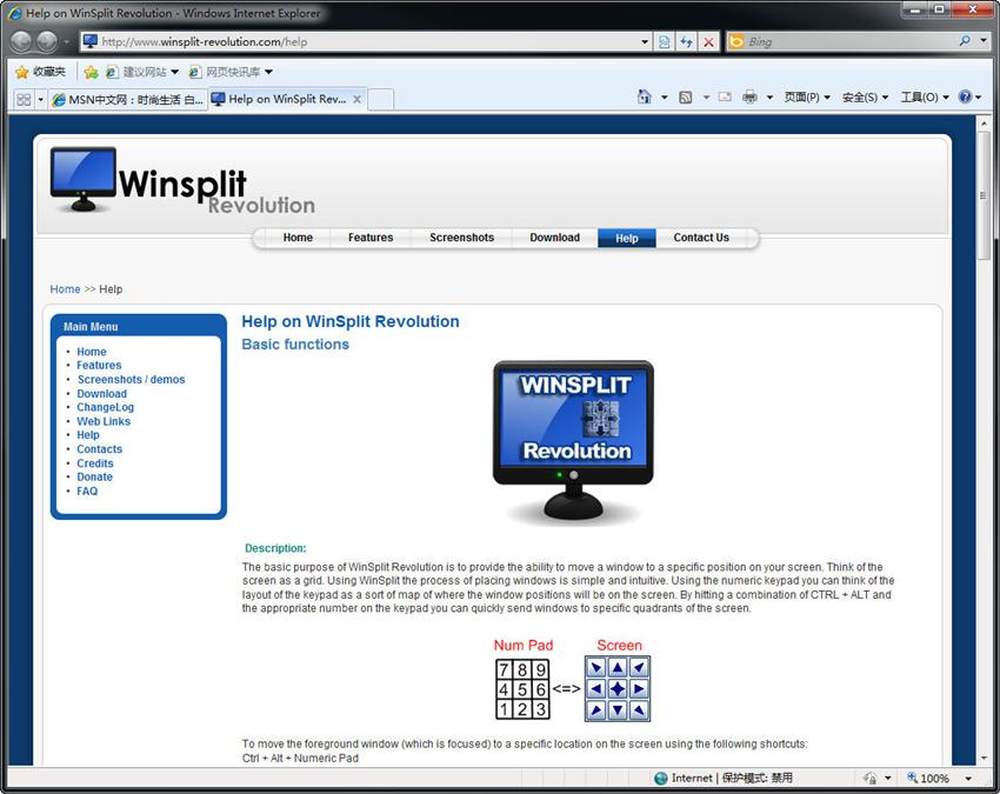

软件会自动升级，这是其官方网站。
39/43

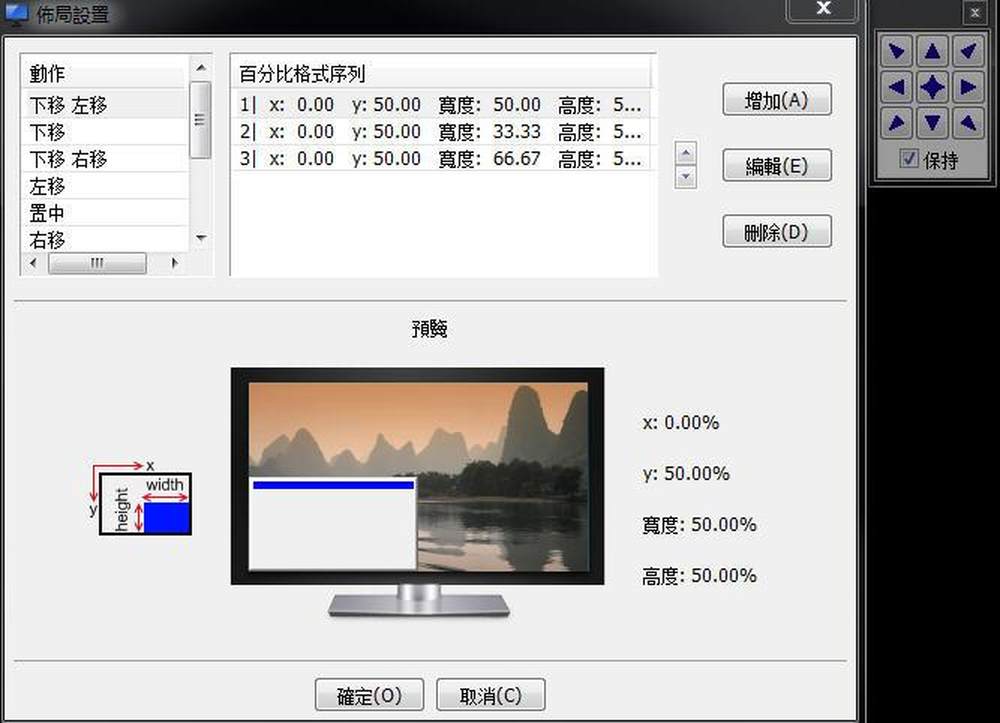

可以自定义相关位置
40/43

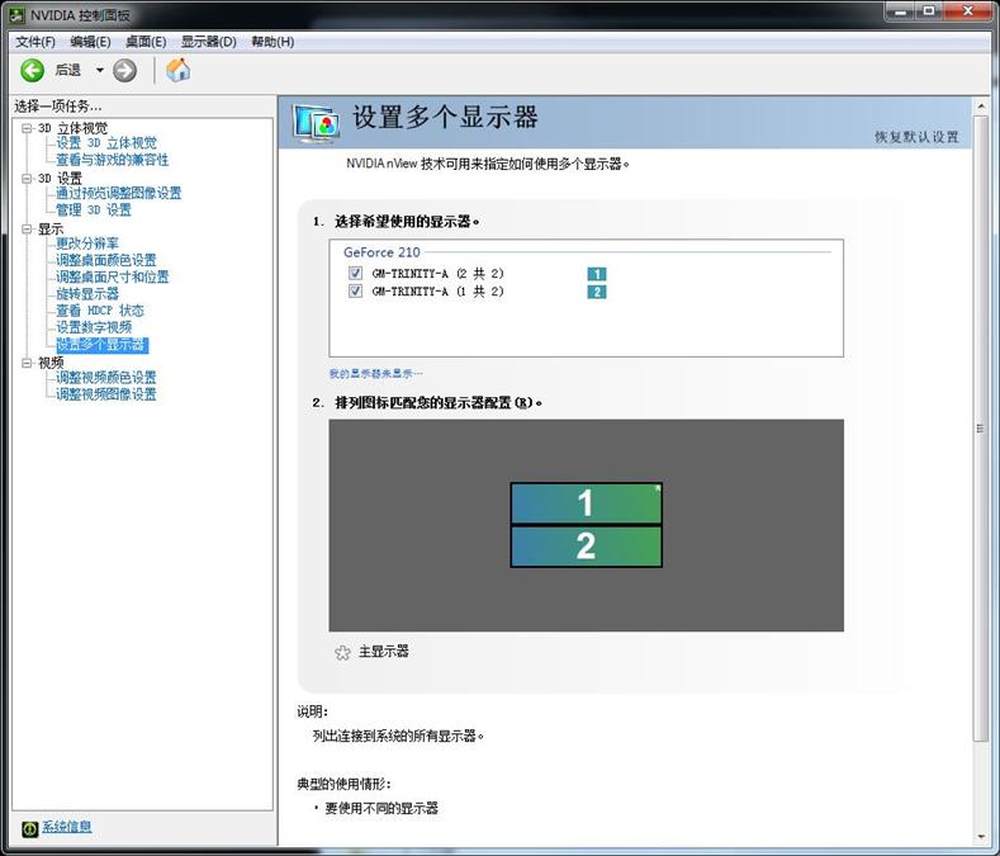

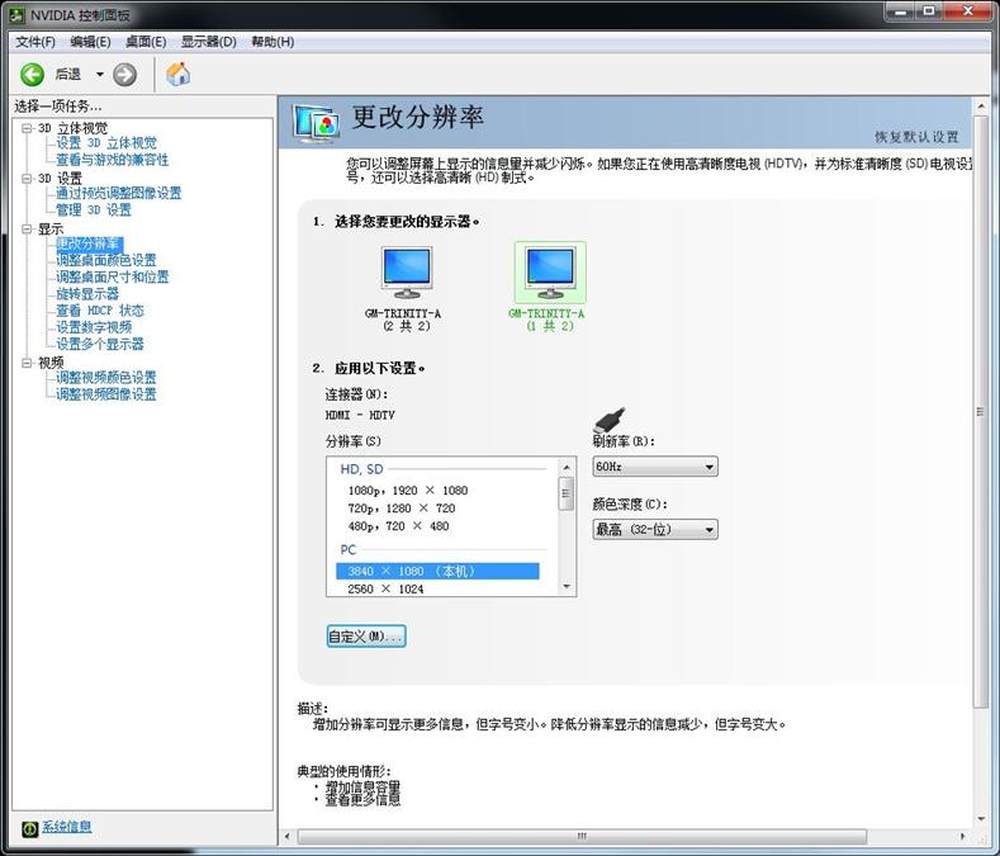

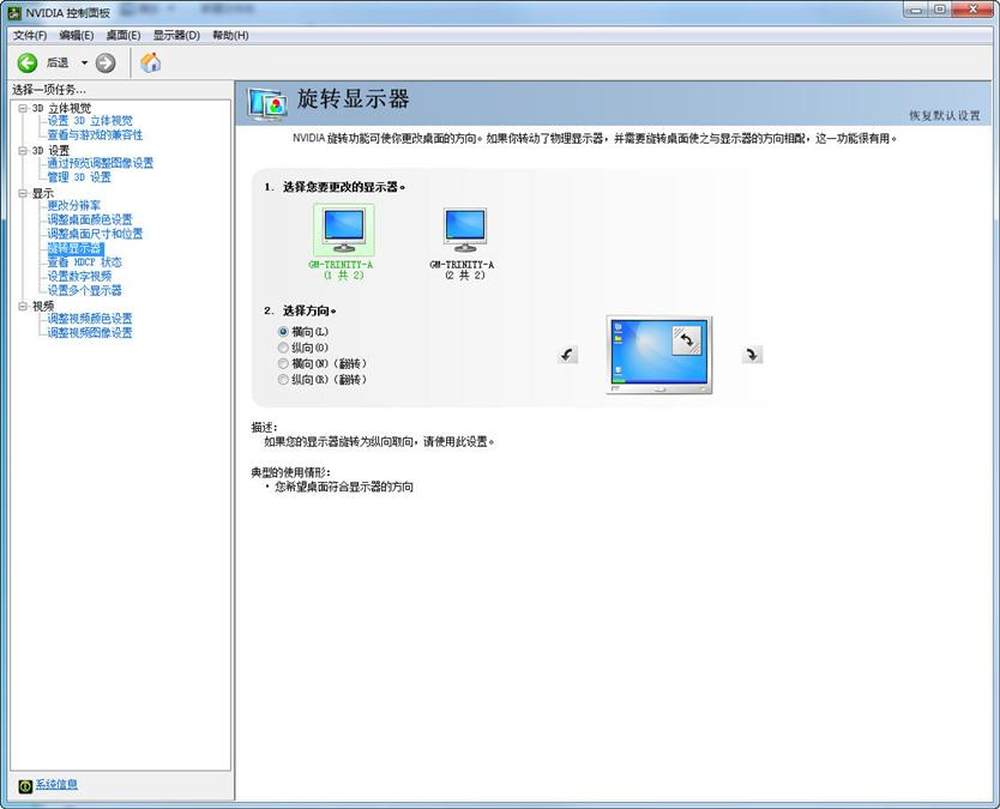

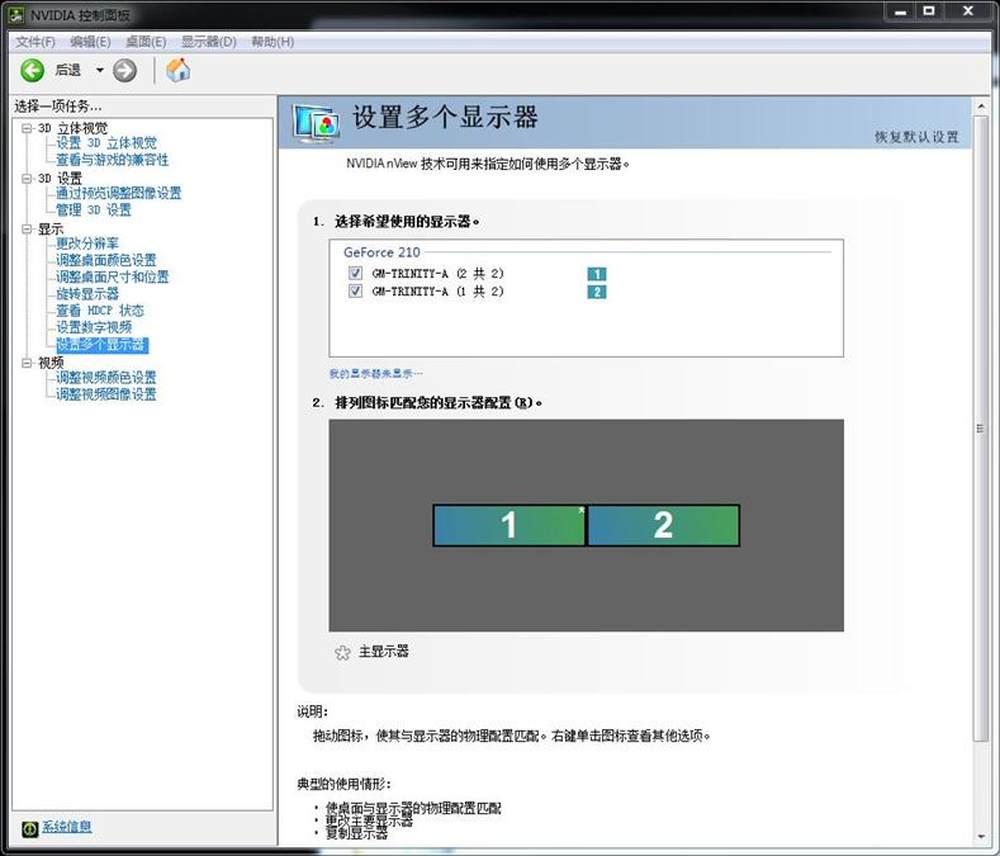

NVIDIA驱动中提供显示器调整。
41/43
显示器组合位置调整。
42/43
43/43
