流言终结者！图解热管正确的摆放方向
1/15

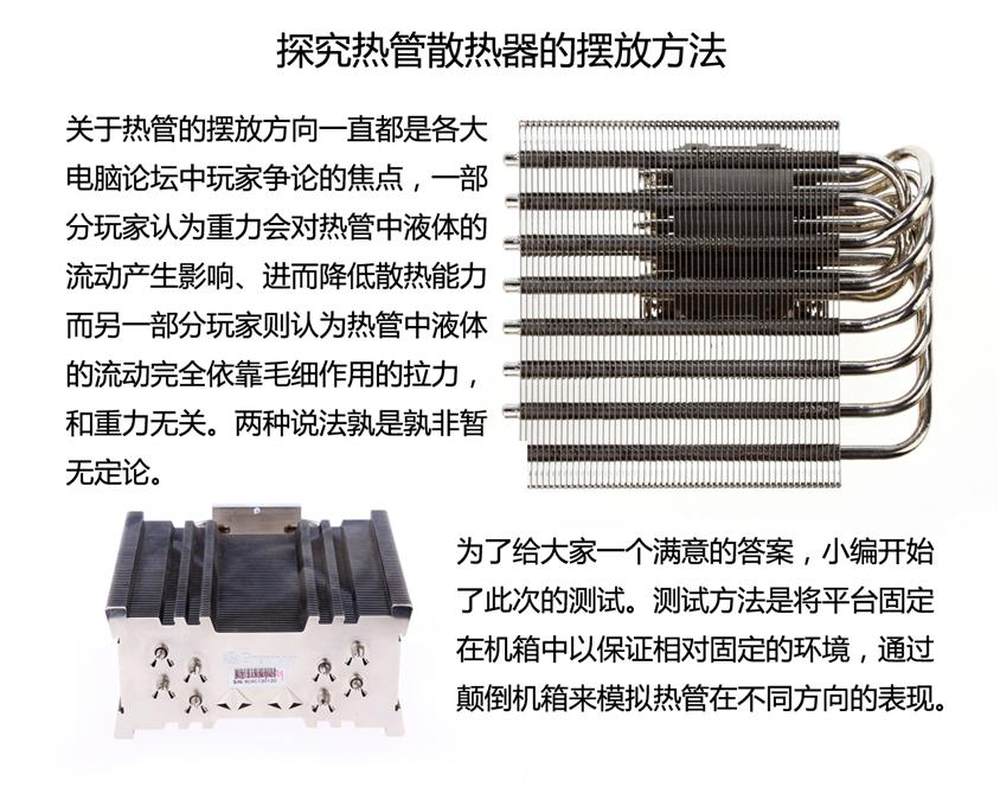

关于热管的摆放方向一直都是各大电脑论坛中玩家争论的焦点，一部分玩家认为重力会对热管中液体的流动产生影响、进而降低散热能力而另一部分玩家则认为热管中液体的流动完全依靠毛细作用的拉力，和重力无关。两种说法孰是孰非暂无定论。
2/15
3/15
4/15
测试方法：将平台固定在机箱中以保证相对固定的测试环境，通过颠倒机箱来模拟热管在不同方向的表现。

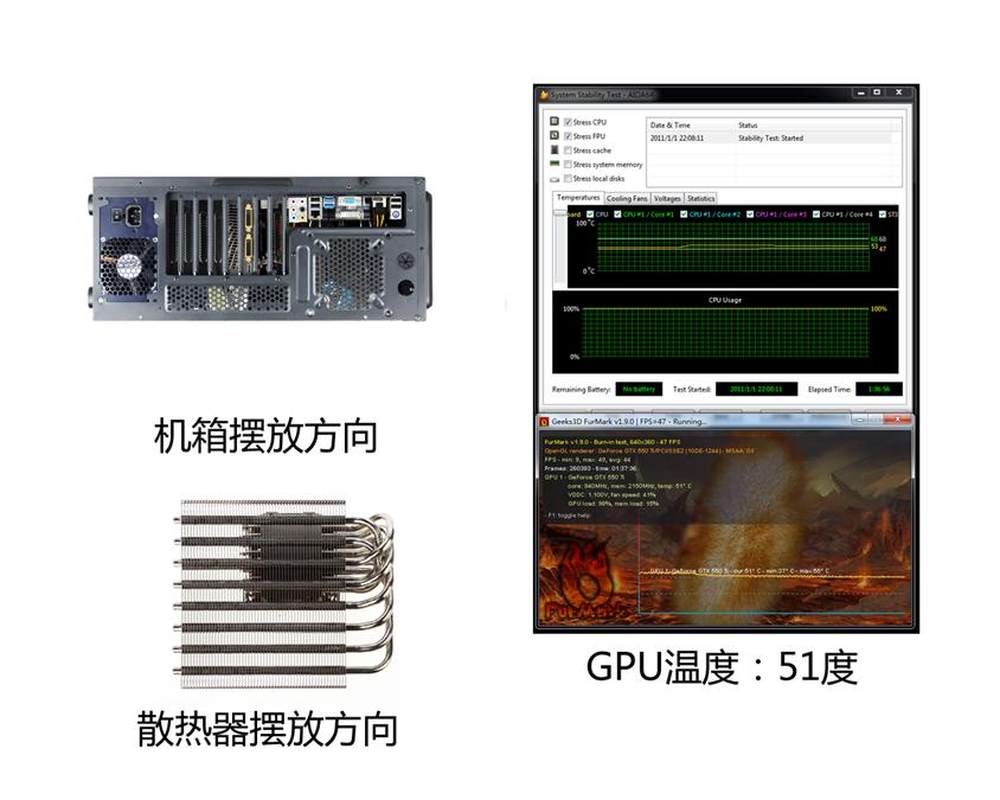

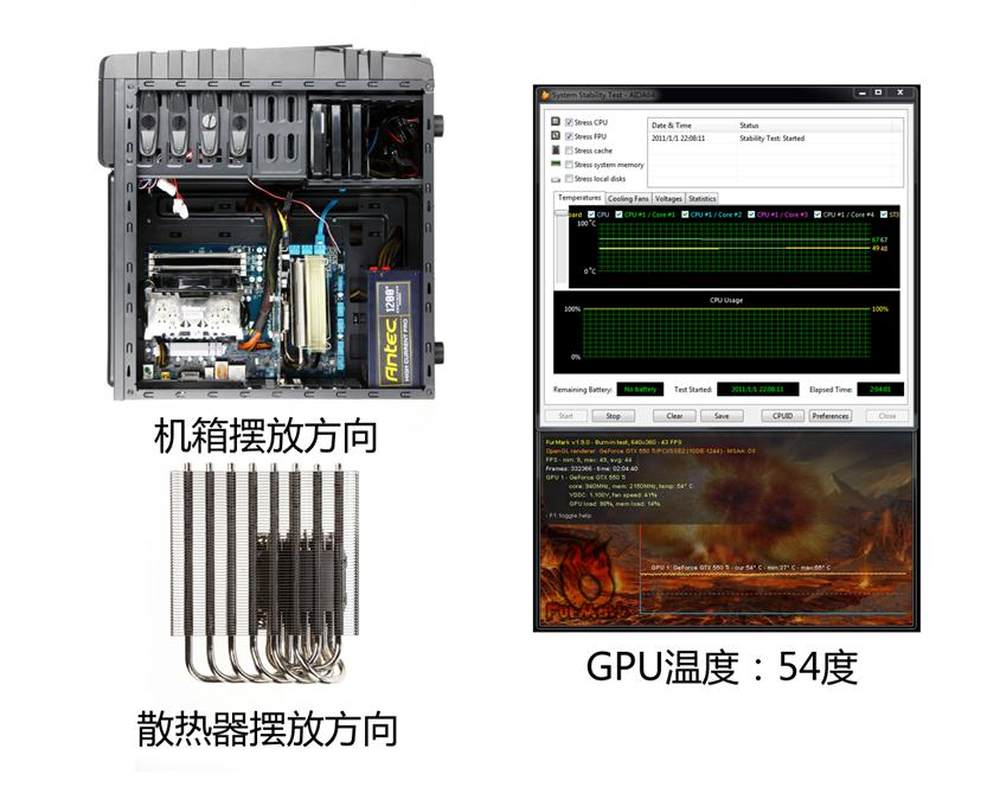

测试平台：采用APU集显平台，测试CPU散热器摆放方向时，记录AIDA64显示温度，Furmark仅仅作为令APU集显满载使用，温度无参考意义；测试GPU散热器摆放方向时,记录Furmark所显示温度。
5/15

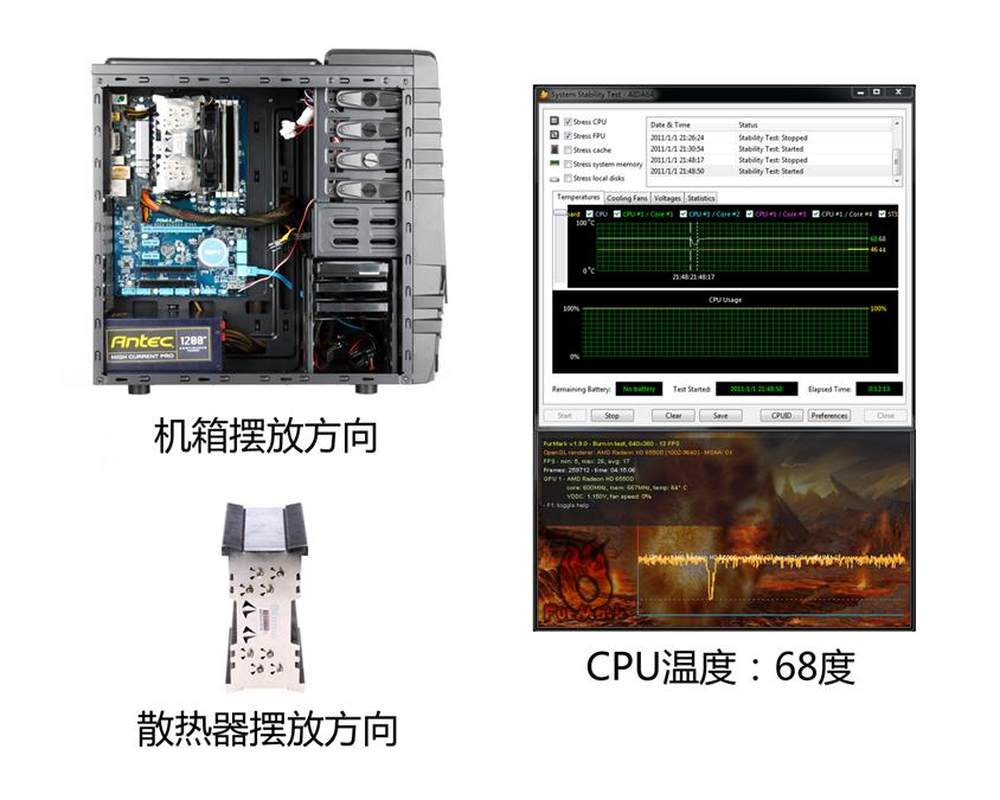

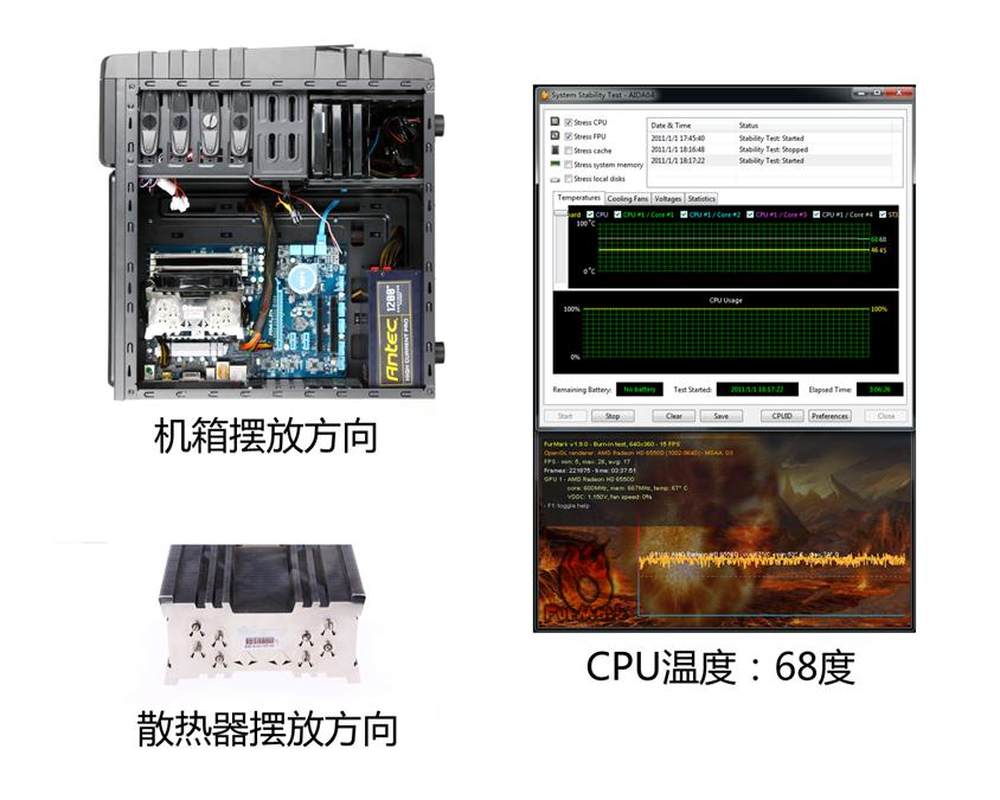

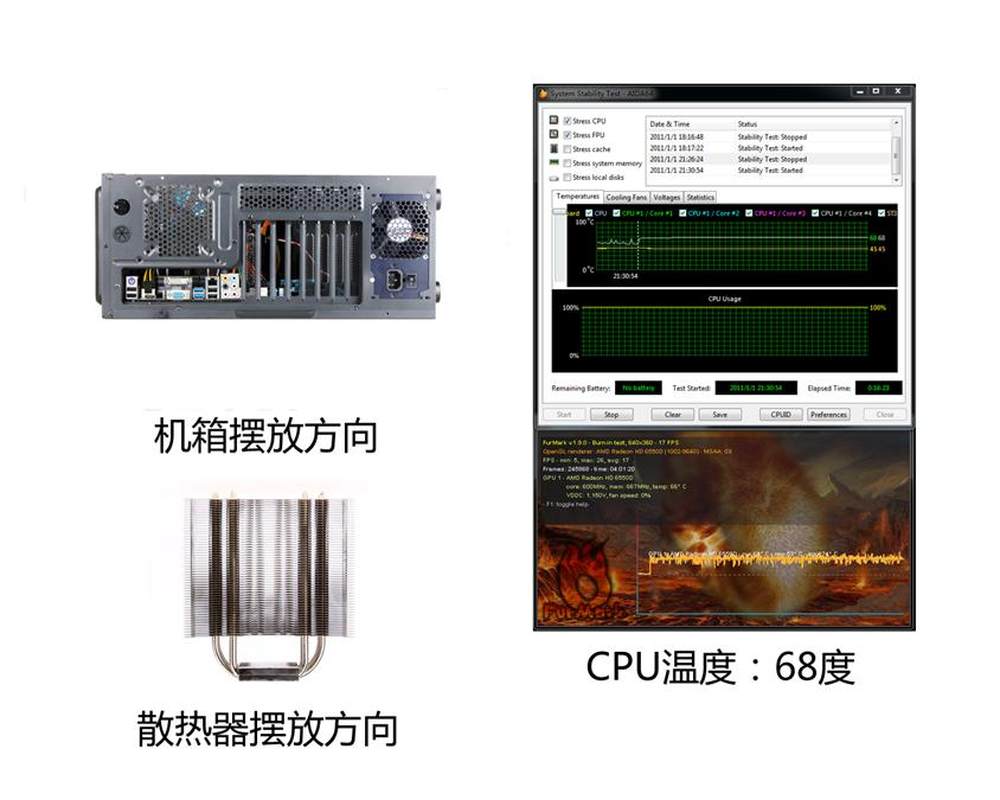

测试CPU摆放方向时，记录AIDA64所显示温度，Furmark仅仅作为令APU集显满载使用，温度无参考意义。
6/15

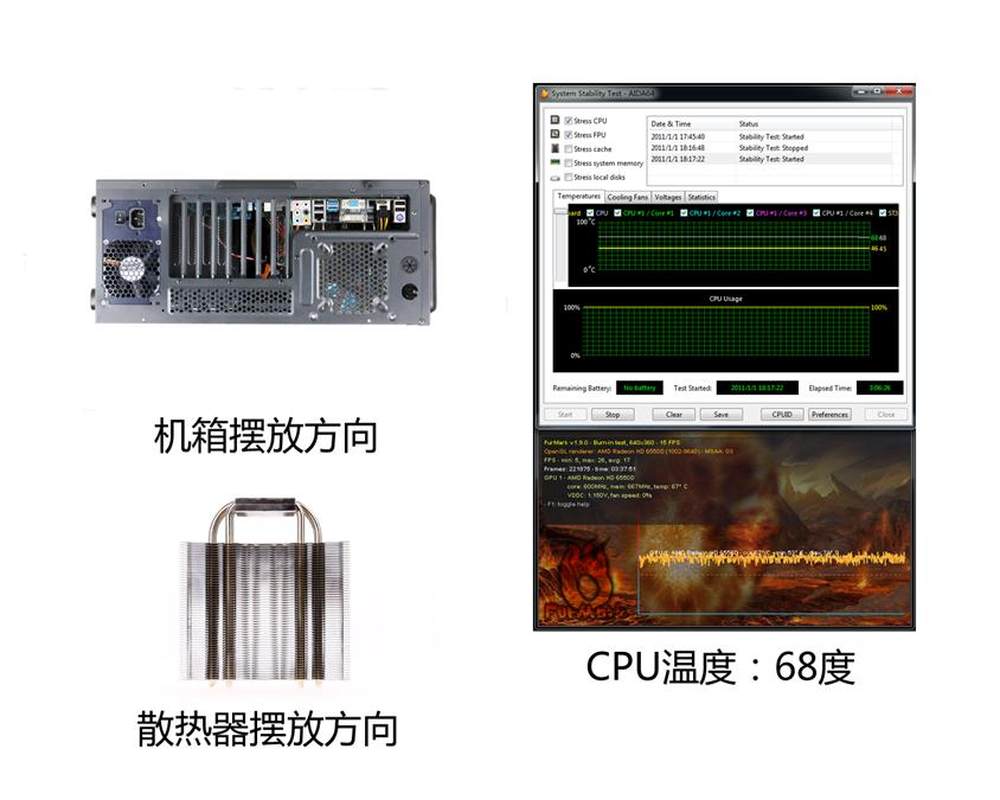

测试CPU摆放方向时，记录AIDA64所显示温度，Furmark仅仅作为令APU集显满载使用，温度无参考意义。
7/15
测试CPU摆放方向时，记录AIDA64所显示温度，Furmark仅仅作为令APU集显满载使用，温度无参考意义。
8/15
测试CPU摆放方向时，记录AIDA64所显示温度，Furmark仅仅作为令APU集显满载使用，温度无参考意义。
9/15
10/15
11/15
12/15
13/15
14/15
15/15

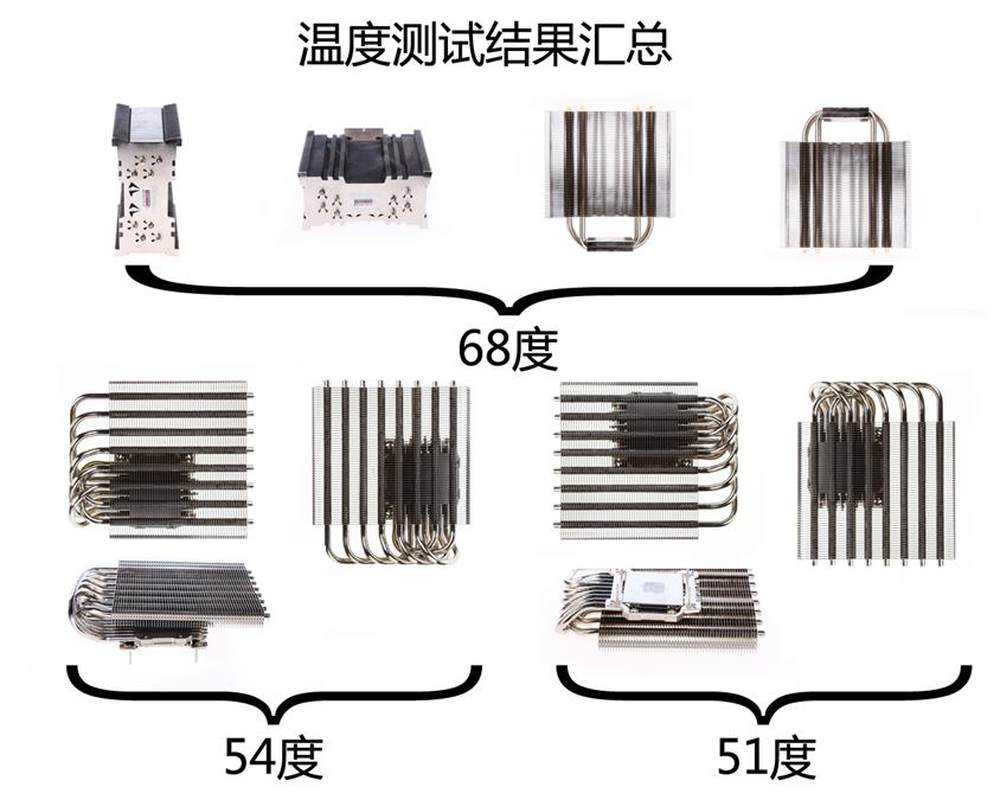

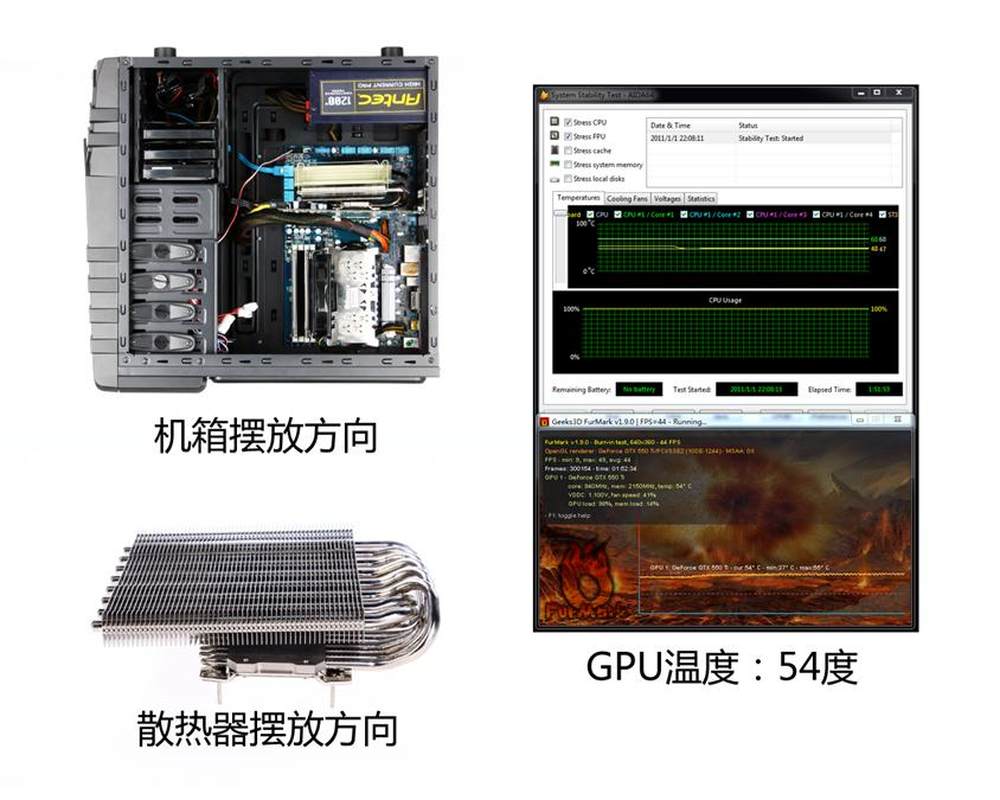

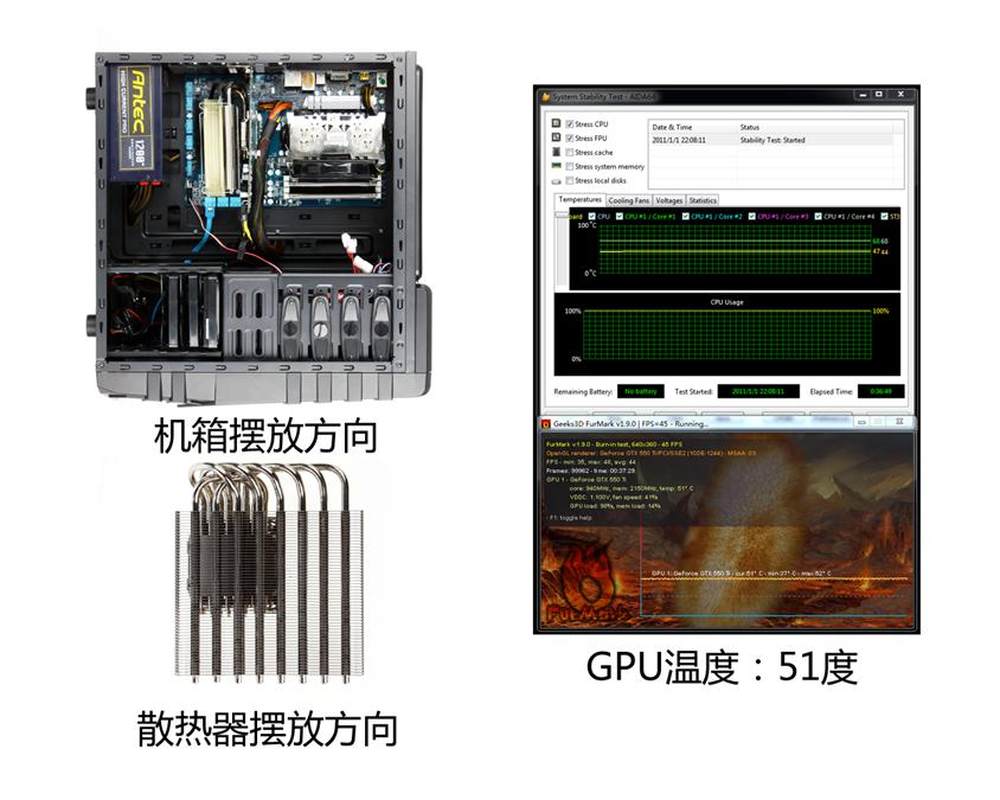

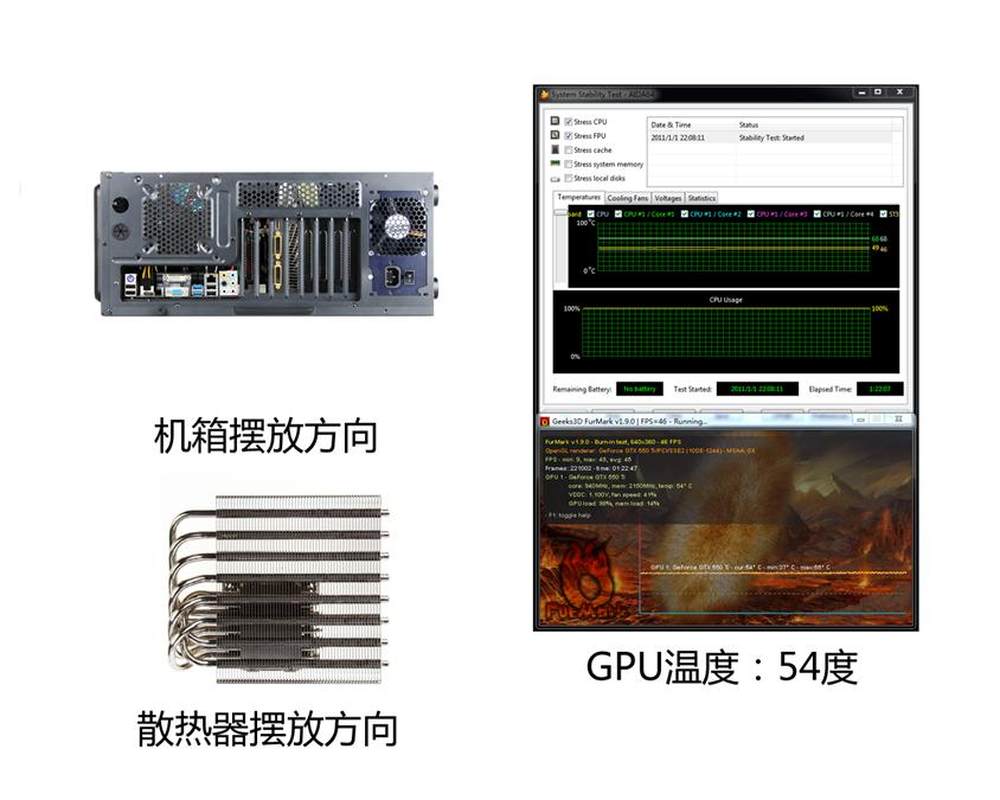

从测试结果来看，CPU散热器采用了标准的U型热管结构，不同的摆放方向对散热影响不大；而GPU散热器则采用了类似于L型热管结构，不同的摆放方向对散热还是有些影响，散热器的储热端偏上散热端偏下的摆放方式，更利于散热。（由于时间的关系本次的测试可能不太完善，欢迎网友在本文的回复中进行探讨。）
