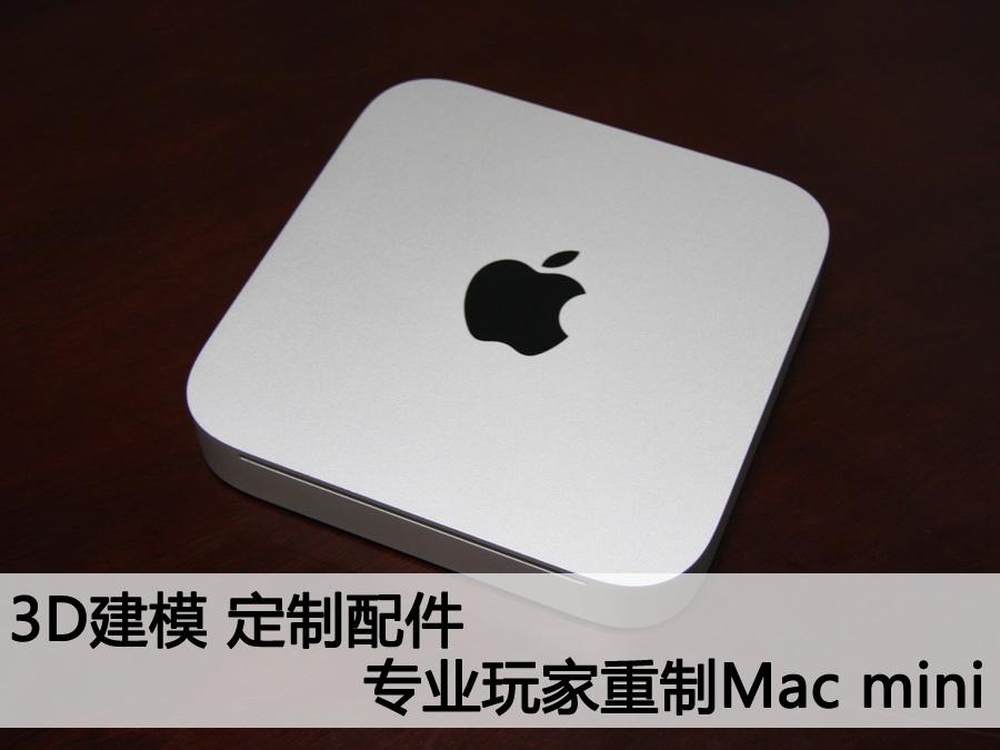

3D建模定制配件 专业玩家重制Macmini
1/30
之前我们曾为大家制作过一期用苹果Mac mini超小型机箱进行装机的文章《苹果也廉价 150块造Mac mini时尚主机》(http://tu.pcpop.com/pic-715587.htm)，虽然手工比较粗糙，却依然受到大家广泛关注，而今天我们为大家带来的则是一位专业级玩家使用苹果Mac mini超小型机箱进行改造装机的全程实录。
2/30

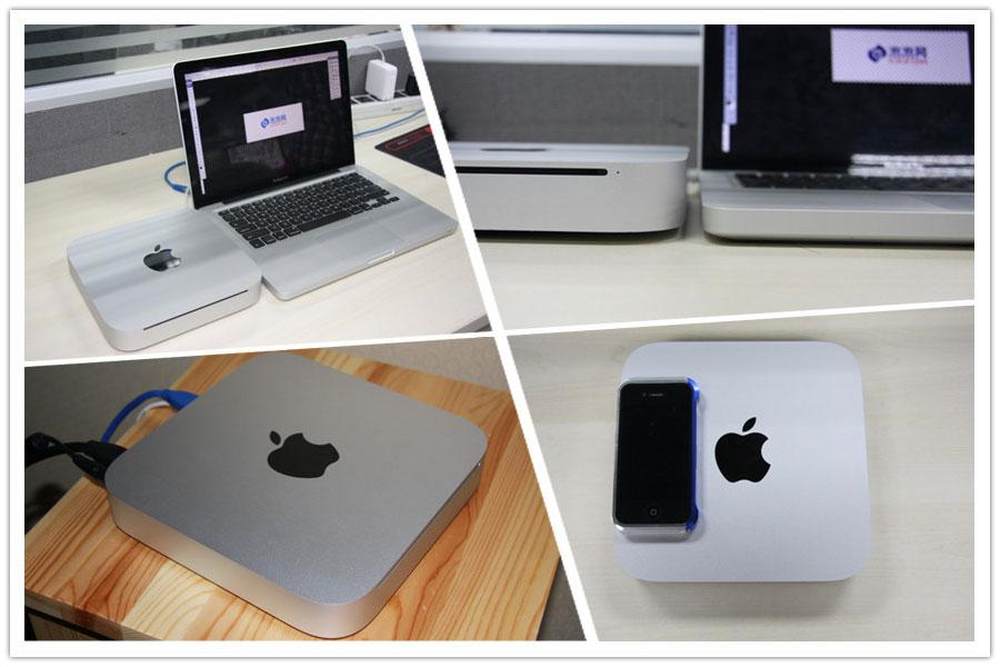

图中就是被称为Mac mini的苹果机箱，这款机箱是工包产品，质量相当不错，从图中可以对其外形、尺寸有个大概了解。
在这里我们要感谢PCPOP网友Iceman的大力支持，这位同学做产品设计出身，同时也是一位DIY玩家，借助自己的专业优势，十分擅长产品规划，文章中对Mac mini机箱的改造就出自Iceman同学之手，这里要申明一下文章中的设计为Iceman独家所有，至于有什么特别之处，就请各位继续往下看吧。
PS:最后一页还有这款机箱的购买链接，上次我自己做改造时，可是有很多朋友在问这款机箱的购买地址啊！
3/30

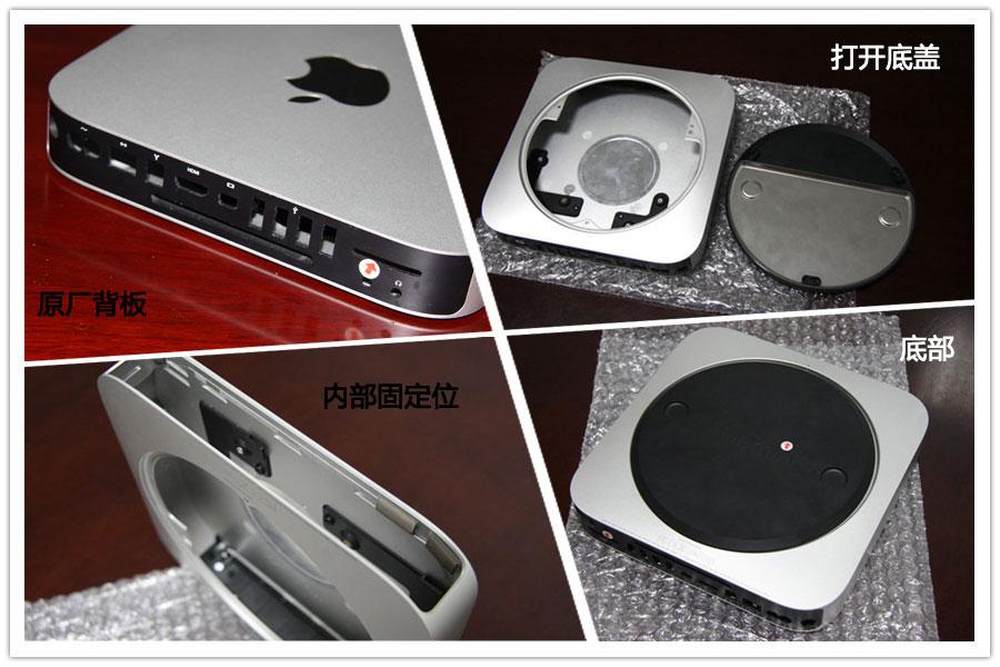

机箱构造示意图，左上角是原厂背板。机箱底部有一个充当底座的盖子。
4/30
由于机箱只有不到4厘米厚，所以对主板的要求十分严苛，只有少数背板和散热器部分进行超薄优化的产品可以适用，同时还要考虑到散热器、硬盘、风扇等其他硬件的空间。

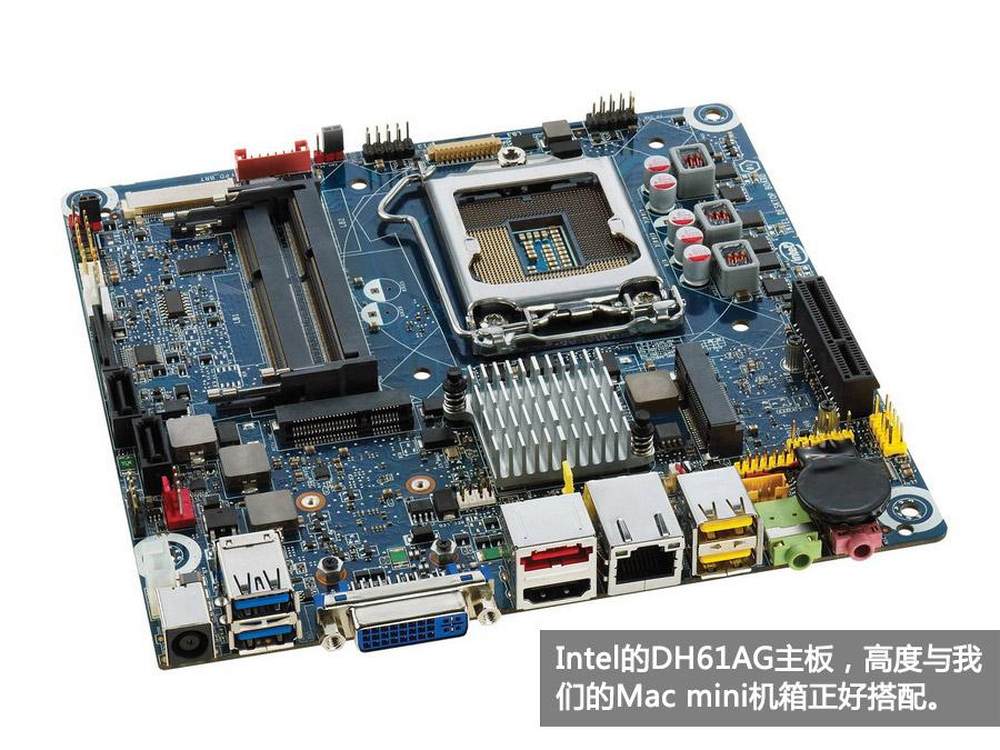

我们使用的硬件包括Intel的一款H61主板，i3 2105处理器，两条2GB容量笔记本内存，320GB笔记本硬盘。
5/30

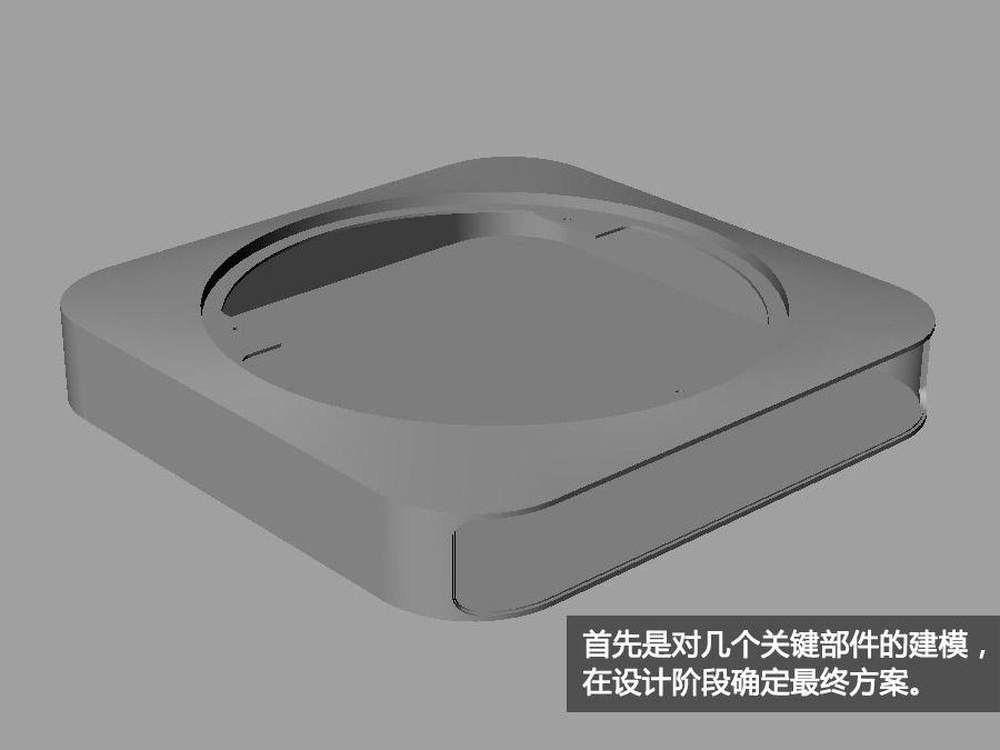

要把这么多硬件塞进这个小机箱里，还要保证各硬件不冲突，首先就要从设计入手，不管用什么方法，首先要对各部件建模，然后拼装到一起，想方设法避免冲突，还要考虑到散热因素，这可不是一件简单的事，毕竟不光要建模，还要把它做成实物，图中是机箱模型。
6/30

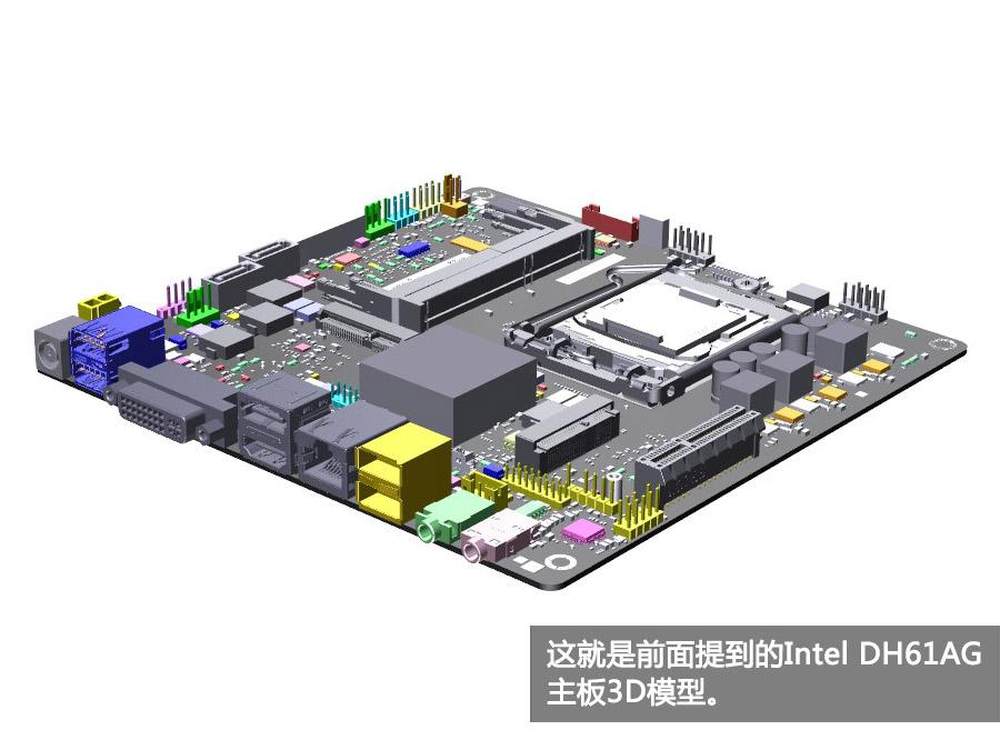

Intel DH61AG主板3D模型。
7/30

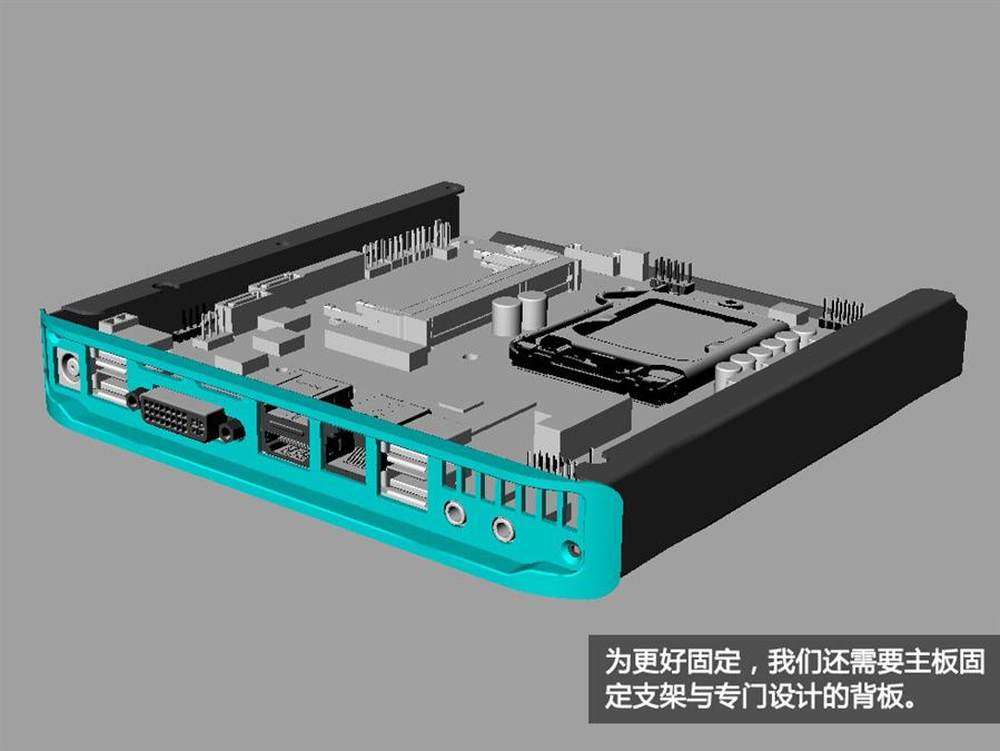

需要做个支架固定主板，并要合理设计散热装置，散热器部分需要定制。
8/30
背板部分。
9/30

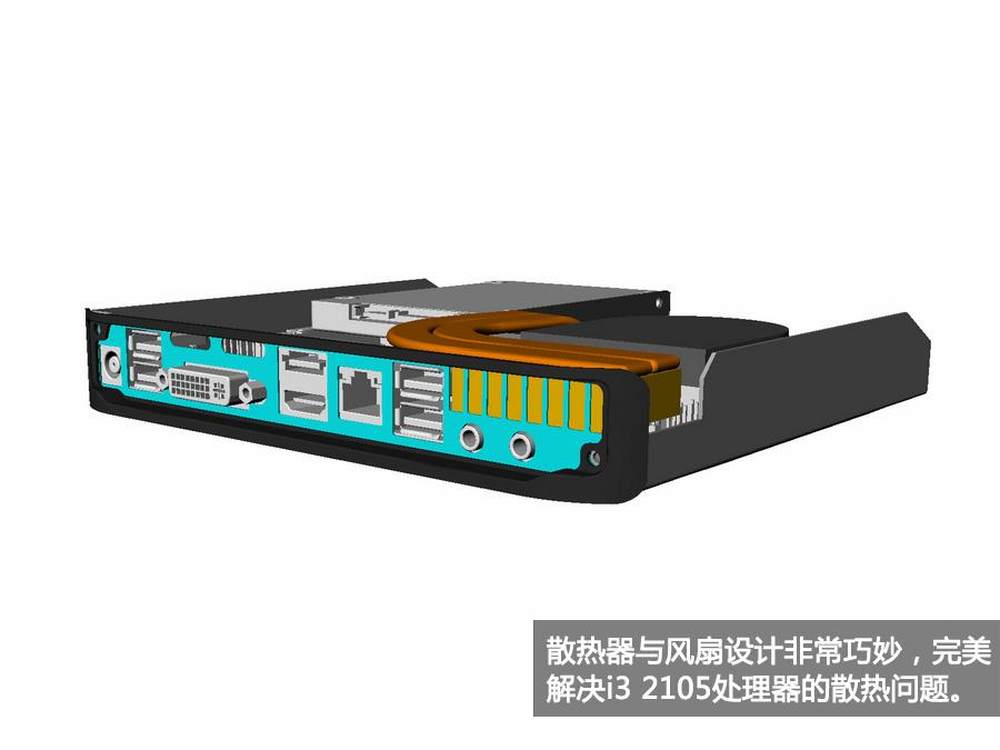

背板出风口与散热部分搭配。
10/30

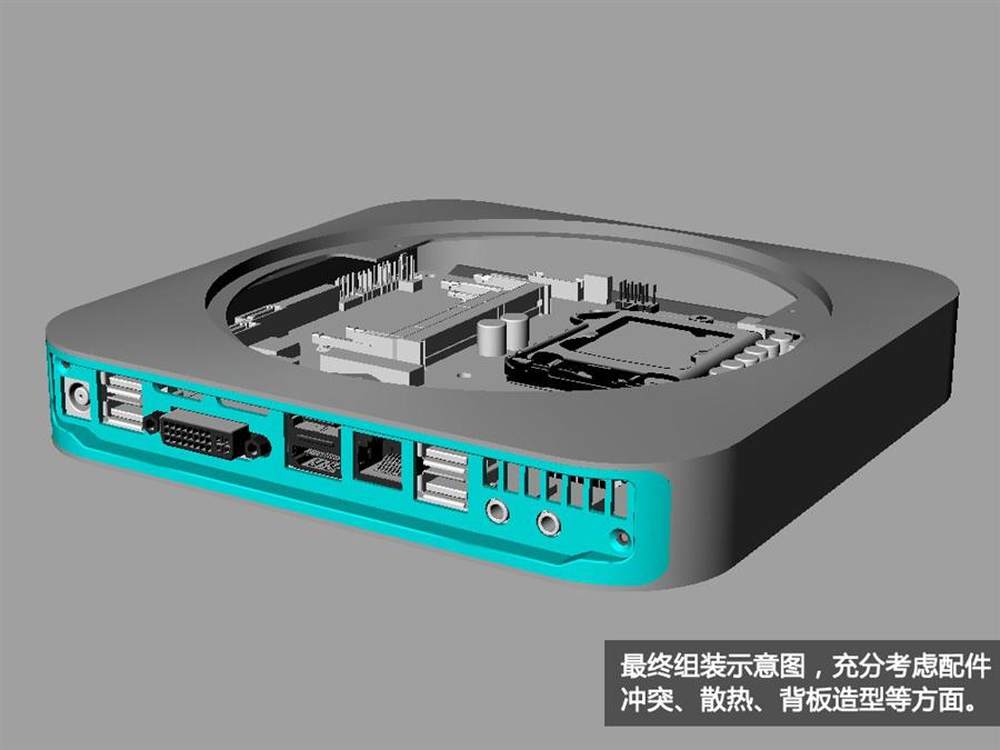

背板最终方案，这个部分需要单独定制。
11/30

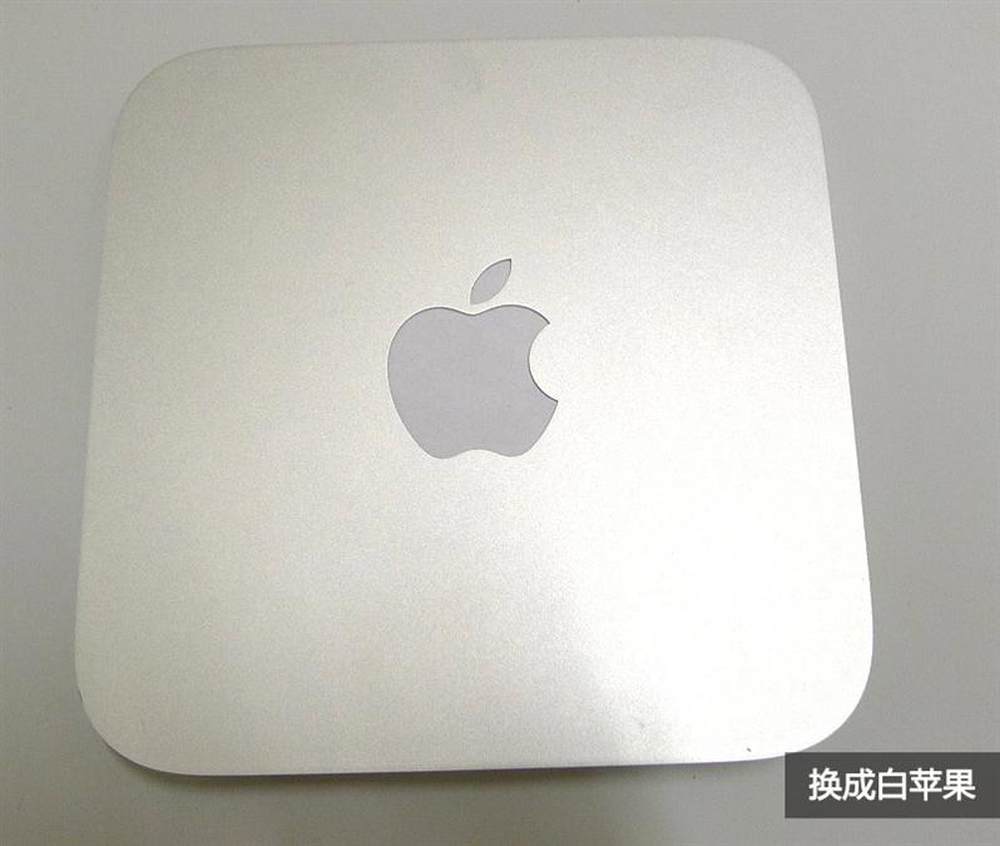

中间的苹果标志可以手动换成白色的，只要找块合适的材料粘在机箱内就可以了，需要的话甚至可以为它装上呼吸灯。
12/30
机箱内主板自带的固定位必须拆除，否则会与其他配件有冲突。
13/30

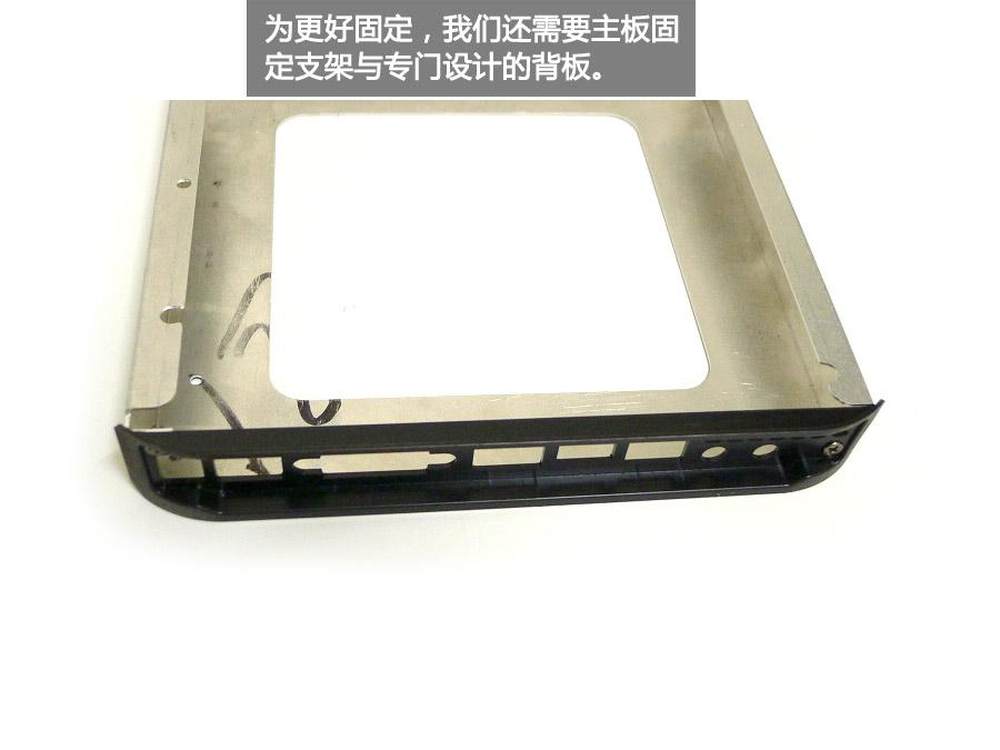

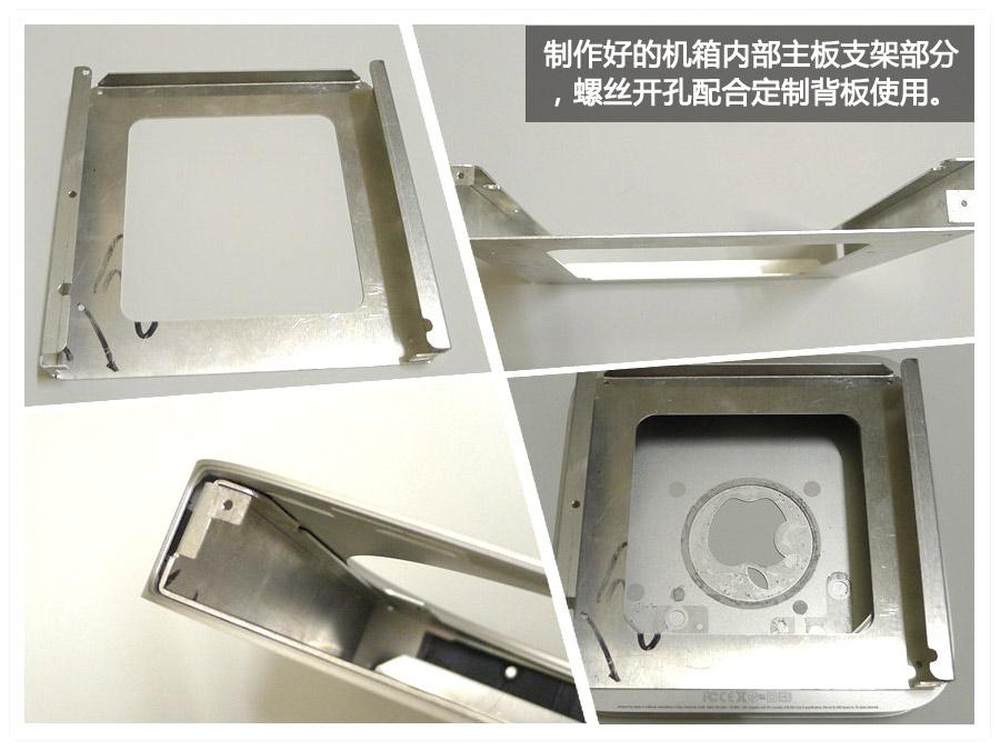

首先就是主板支架的制作，与主板严丝合缝，在装配时主板就固定在这个支架上。
14/30

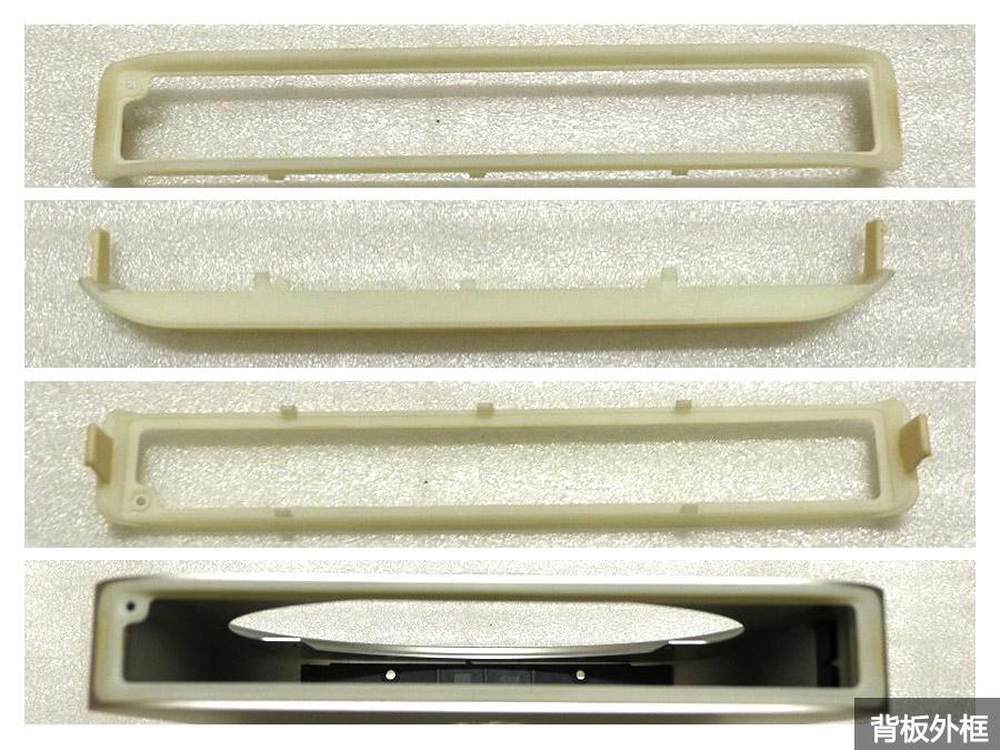

背板部分的外框，这是尚未喷漆的半成品。
15/30

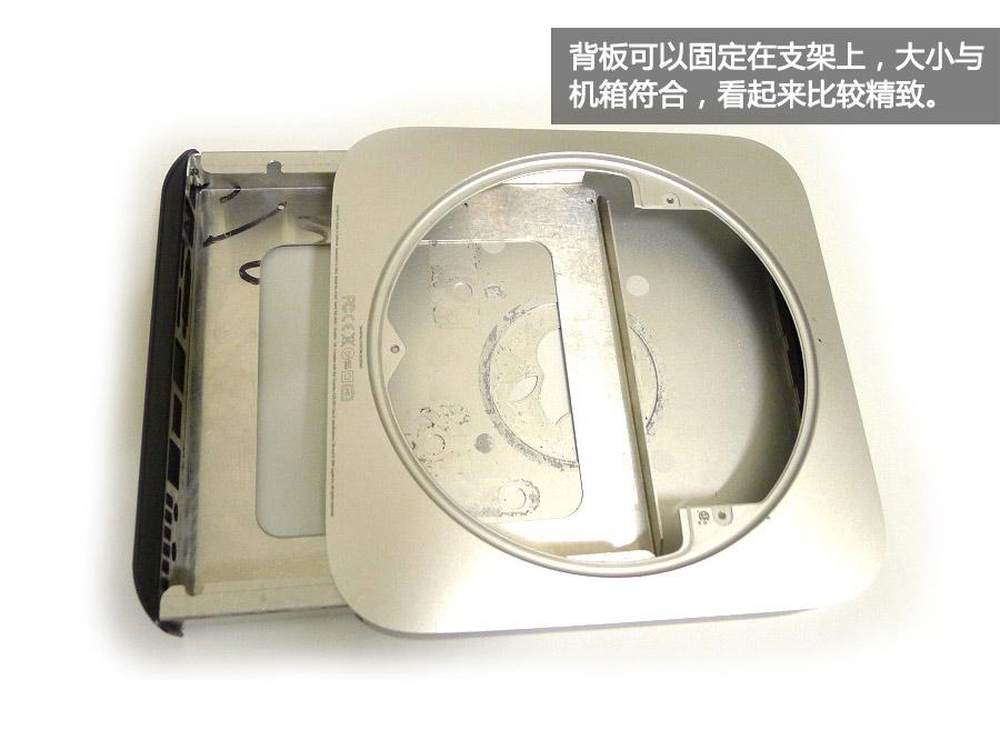

背板可以直接用螺丝固定在主板支架上。
16/30
尺寸与机箱吻合，这就是定制的好处。
17/30

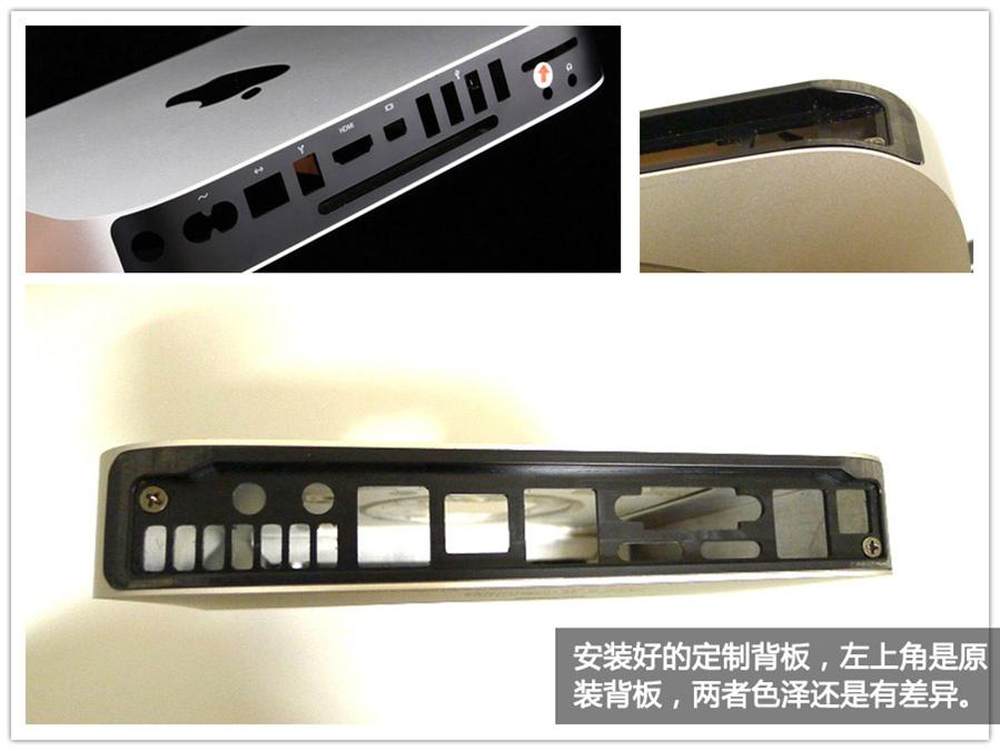

安装好的背板，色泽与原厂背板有差异，需要再喷一层高光漆。
18/30
特别定制的涡轮风扇，市面上的风扇对Mac mini机箱来说都太大了。
19/30
定制了两个Intel DH61AG主板适用的热管散热器，这是细节部分，可以与定制的涡轮风扇搭配工作。
20/30

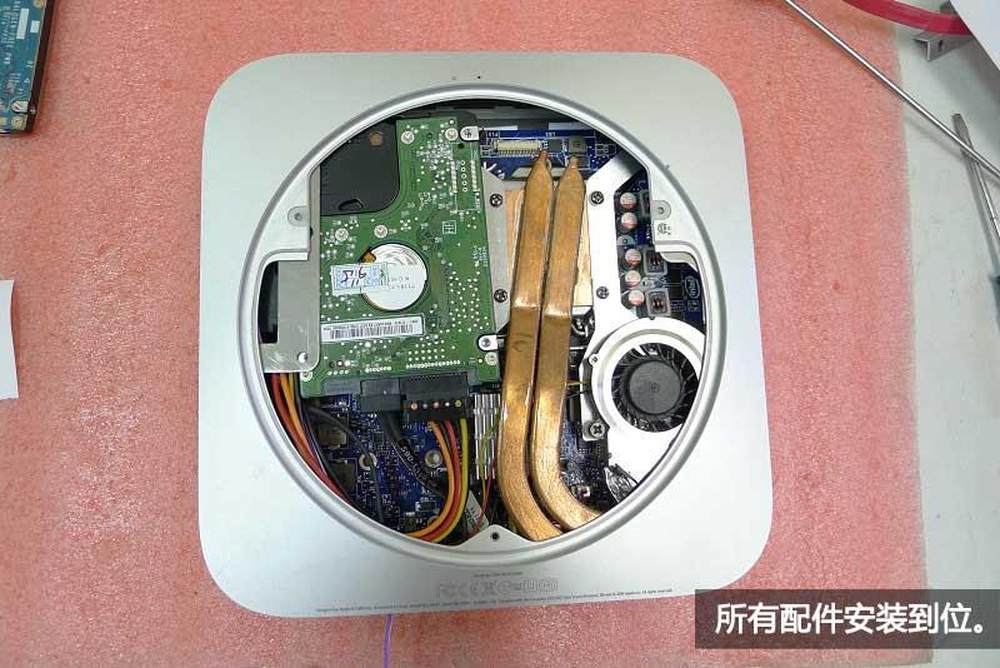

待定制的风扇、背板、支架、双热管散热器与扣具全都到位后，就可以开始装配了，装配过程非常简单，看到固定硬盘的螺丝孔位了么?考虑真周到啊！
21/30
安装后面板前，左侧的双色线是开机微动开关的引线。
22/30

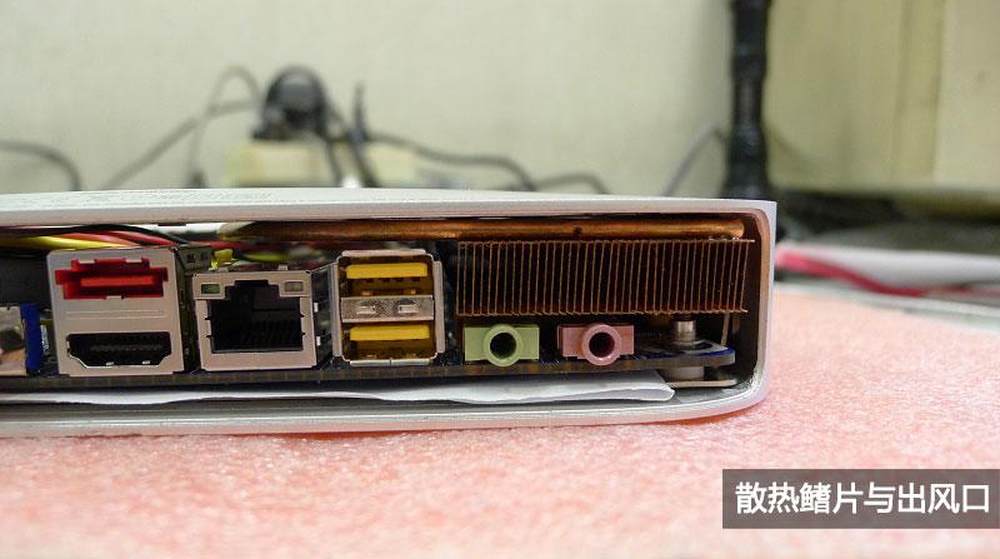

右侧的散热鳍片，正好占据了音频接口上面的一部分空间，这后面就是定制的超薄涡轮风扇。
23/30

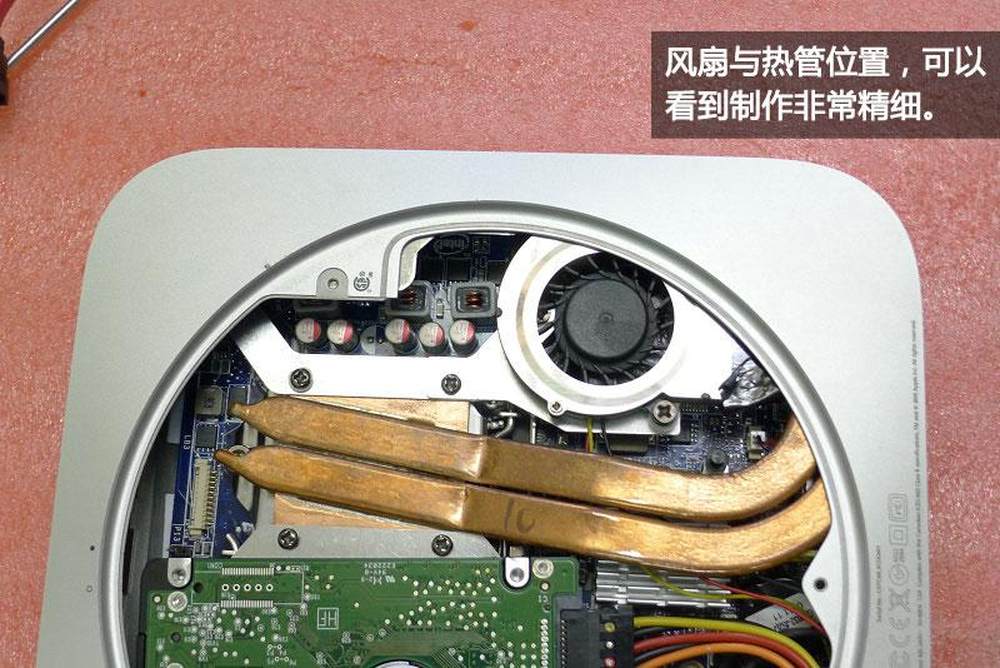

细节部分制作非常精细。
24/30

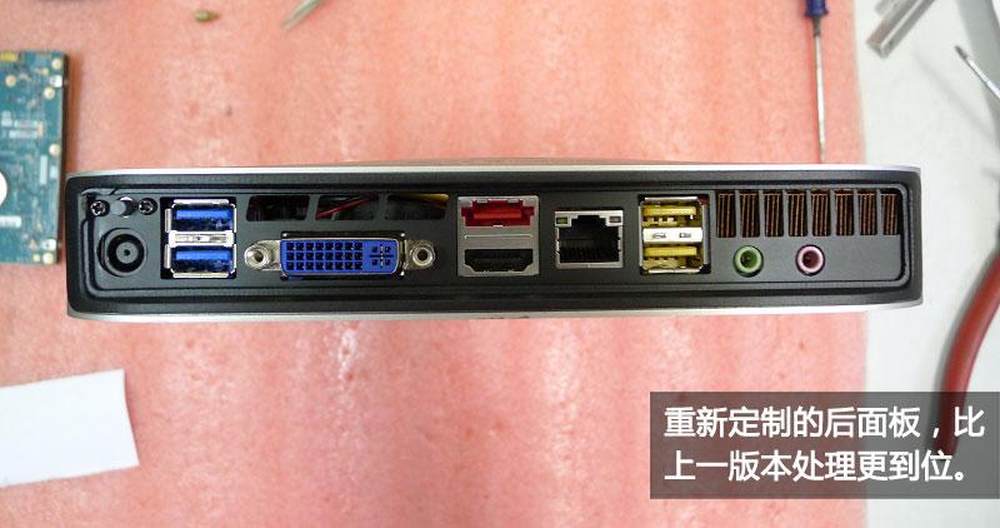

重新定制的后面板部分，比上一版本处理更到位，感觉色泽也好了很多。
25/30

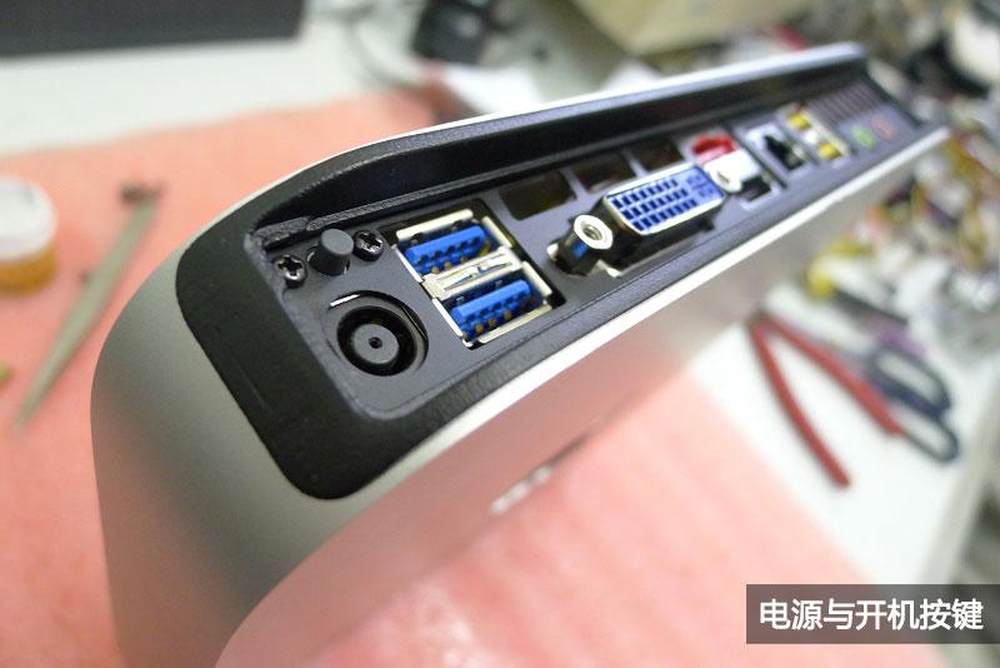

左侧的开机钮与电源接口。
26/30

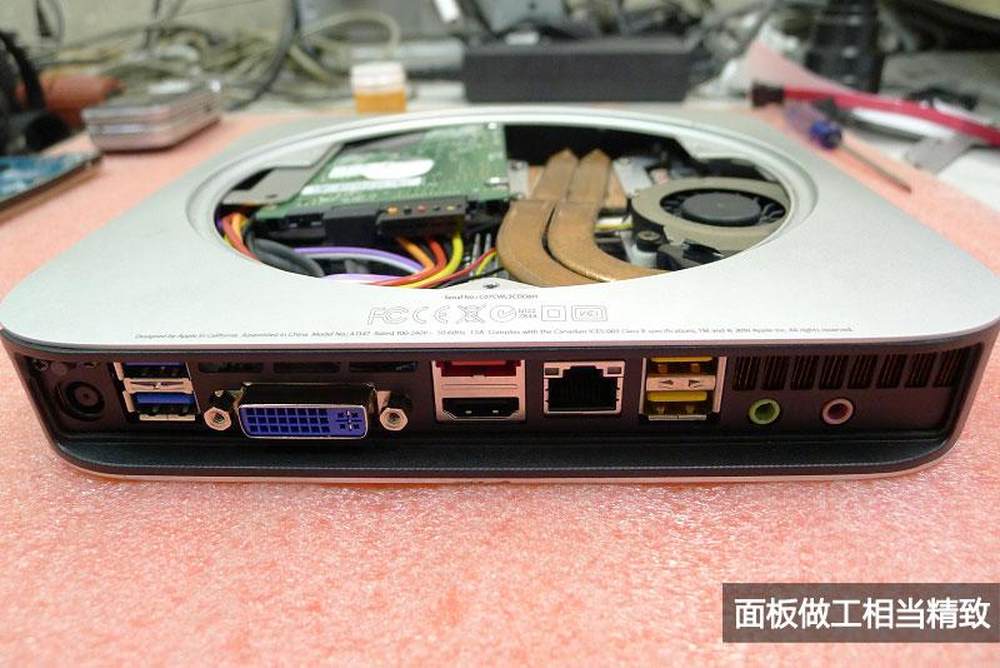

面板做工相当精致，系统平台性能过硬，主板接口丰富，完全可以满足各类日常应用。
27/30
开机安装软件，可以看到风扇与鳍片间用于连接的胶带，类似一些笔记本电脑散热模块的处理方式，两者用胶布链接在一起，形成独立风道。
28/30

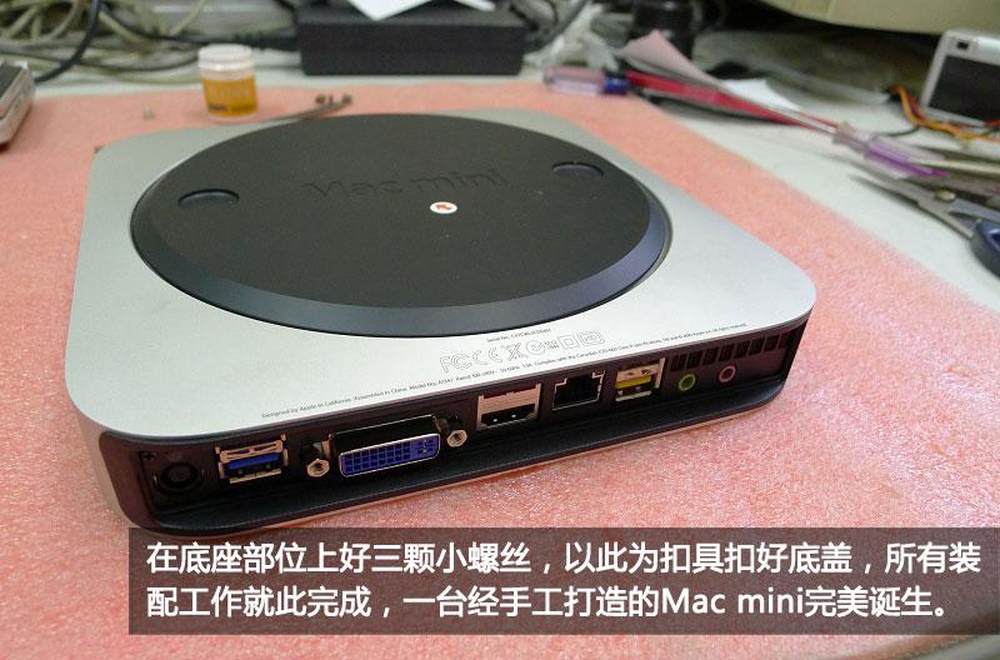

底座部位上好三颗小螺丝，以此为扣具口号底盖，所有装配工作就此完成，一台经手工打造的Mac mini完美诞生。
29/30

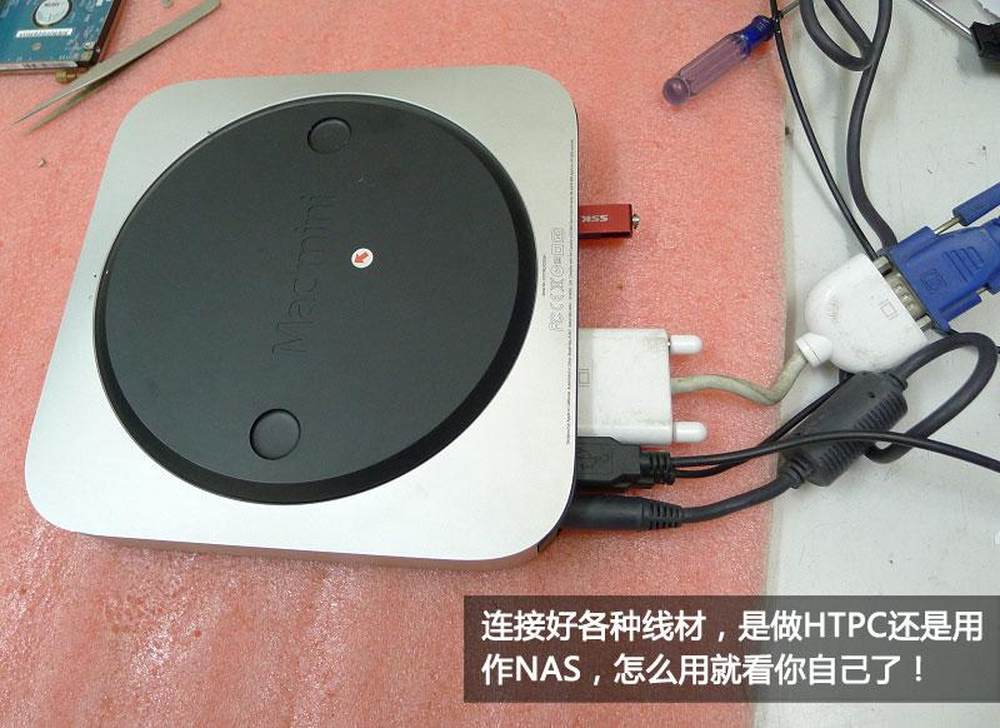

连接好各种线材，是做HTPC还是用作NAS，怎么用就看你自己了！
PS：图中机箱倒置了，正面可是很漂亮的，美形控们赶紧出手吧。
30/30

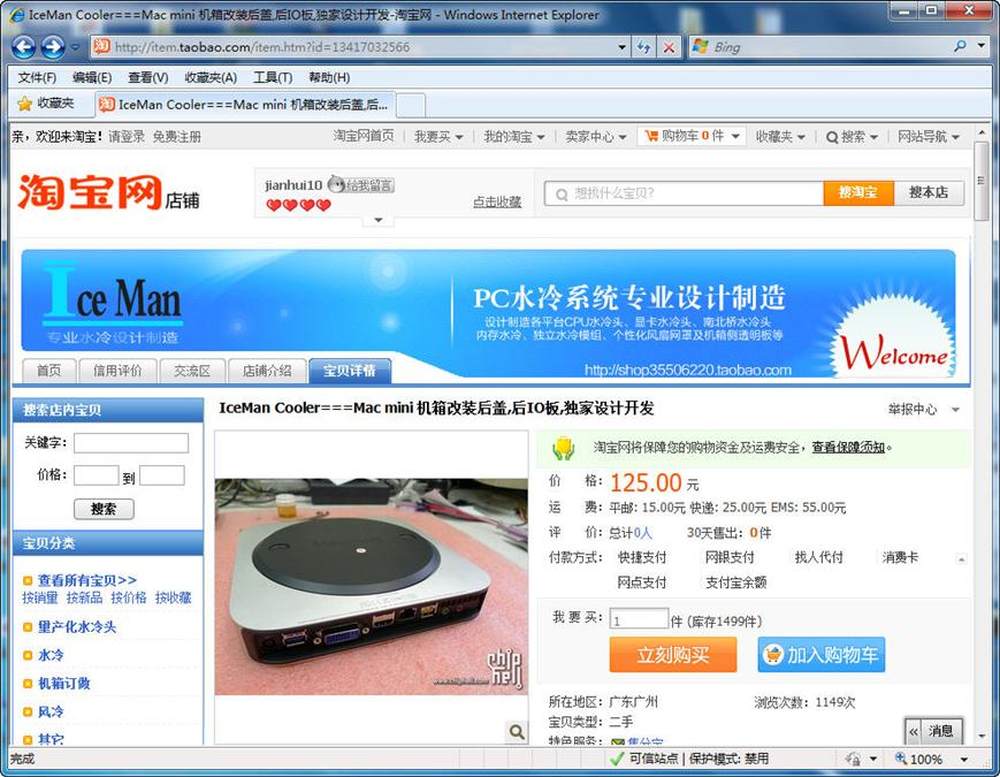

上图中就是Iceman同学的淘宝店了，店里机箱只卖125，比我自己在淘宝上淘的还便宜15块，感觉不错。想了解专业玩家么？从这里开始吧！
