一波三折差点挂掉！德古拉镇压GTX470
1/23
2/23

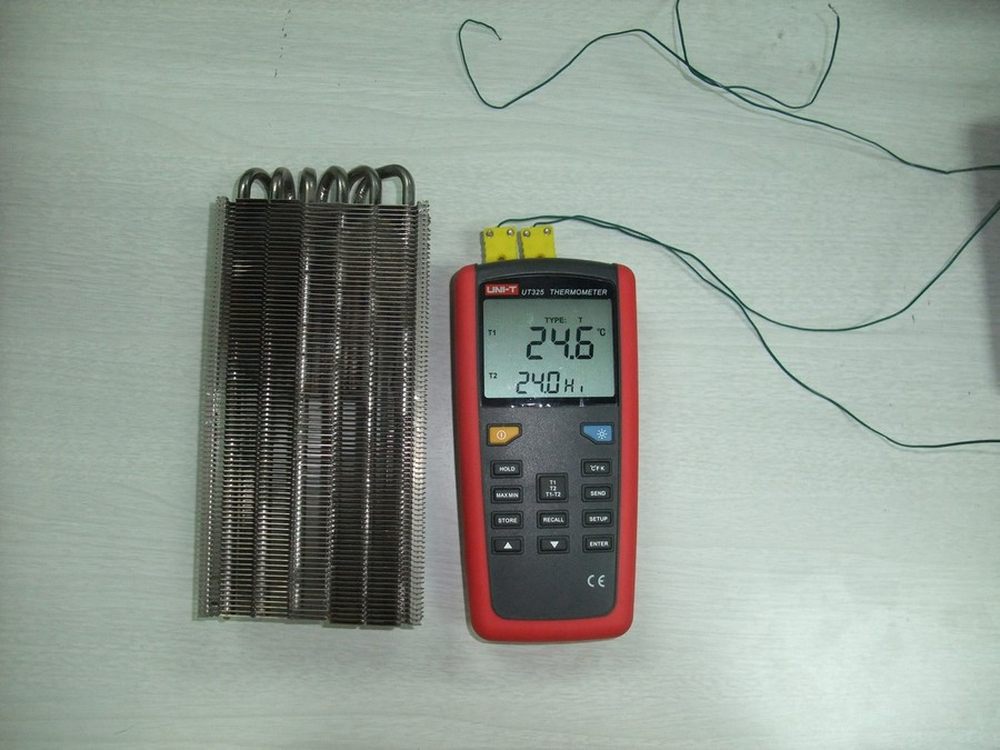

测试都是在办公室做的，我们办公区很奇怪，8点到11点温度比较低，可以穿长袖和外套，12点到晚上7点恨不得穿短裤短袖，实在太热。具体到温度上，8点时大约22℃，10点时大约24℃，18点时大约29℃。我们的测试在上午10点进行，室温24.3℃。这张照片是九州风神V6000和室温的合影。
3/23
GTX470的功耗不俗，215瓦的TDP，虽然它的散热器已经足够好了，但是我还是希望能更低，GTX470为了保证使用时不扰民，风扇速度定的比较保守，平时在win7桌面下默认的温度就有69℃，如果是下午6点，大约73℃，这对显卡零部件的寿命影响很不好，我的工作机大90%%的时间工作在桌面办公环境，还让显卡这么热就太对不起它了，一定要把温度降下来！于是我找出1年多前的散热器--九州风神V6000。

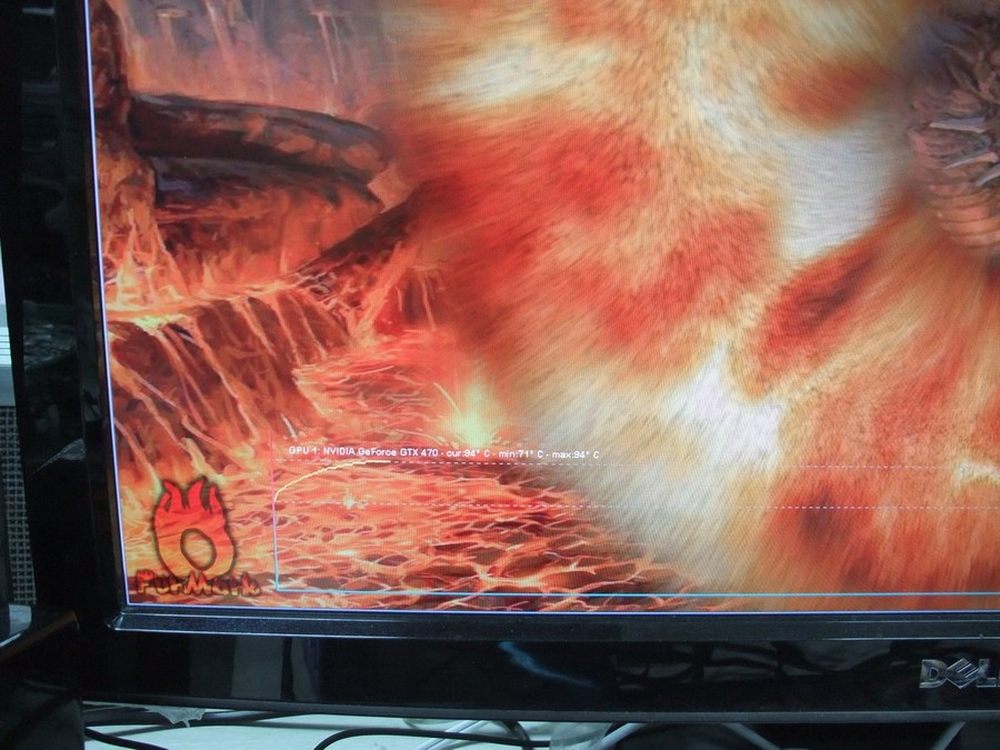

GTX470配原装散热器：用Furmark最新版，运行烤机模式，只进行了1分钟不到，温度就超过94℃，此后风扇开始全速运转，我感觉就像坐在直升飞机上，那噪音真不是一般的水平，不过也托了风扇全速运转的福气，此后温度略有下降，恒定在90℃了，但这样也是不能接受的！
4/23

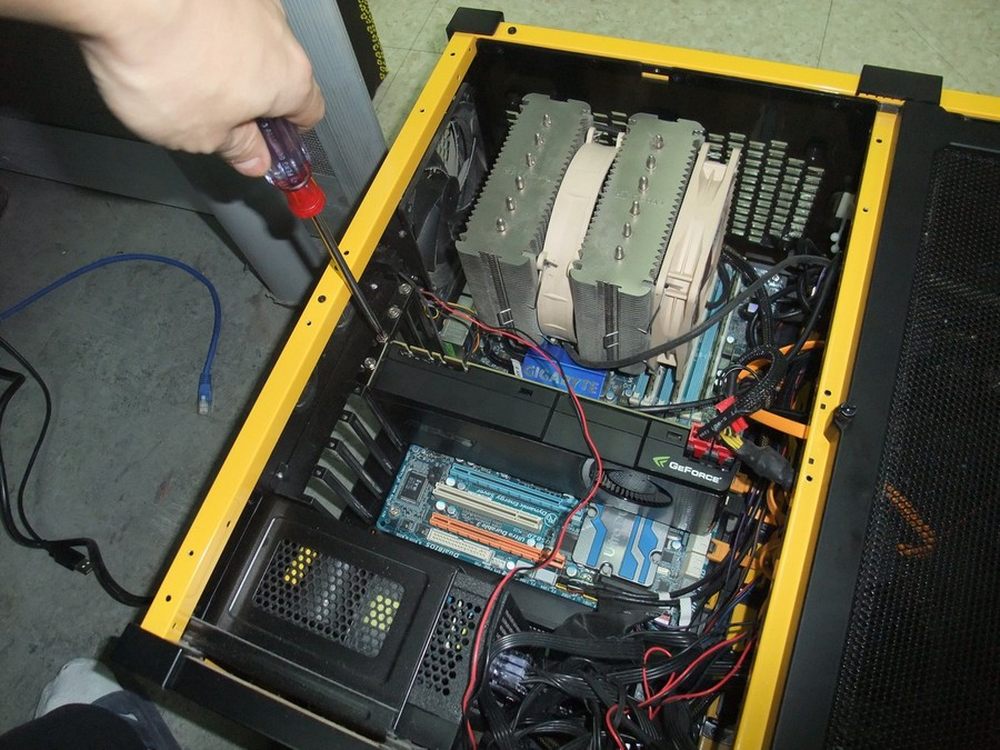

一定要换个散热器才行，而且这次换散热也免不了牺牲一下本就不宽裕的机箱空间。介绍一下电脑的配置：CPU用的Core i7 920，在家凉快时可以超4.1GHz，但是公司通风不好，降频到3.8GHz，CPU散热器就是著名的NH-D14，主板是技嘉的X58 UD5，内存用了3根三星金条，据说在Z68上可以默电，默认参数跑2400MHz，在老i7的平台下只能凑合用1800MHz，电源是振华的白金静蝶500瓦，无风扇电源，其实机箱里风扇很多，吵，电源用个无风扇的对噪音没有降低，只是因为这个电源的转换效率太高，超过95.5%%，实在是忍不住要用它YY。如果用公版散热，主板上还有4条PCI槽位，装一张声卡，一张物理卡都够用。
5/23

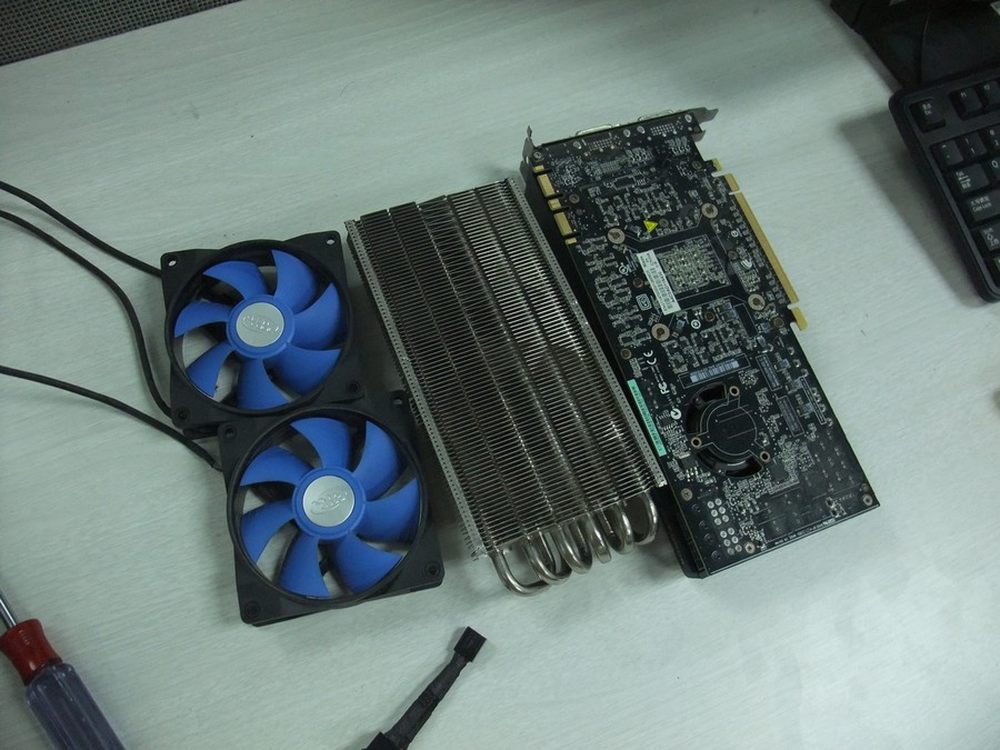

端详一下这个一年半前的V6000，其实外形和MK13是很像的，而且性能非常不错，至少比GTX470原装的散热器强不少。散热器配了6根热管，而且2个8cm风扇是吊在散热体上的。散热器长度略短于GTX470的PCB，装在机箱里不会有兼容问题。
6/23

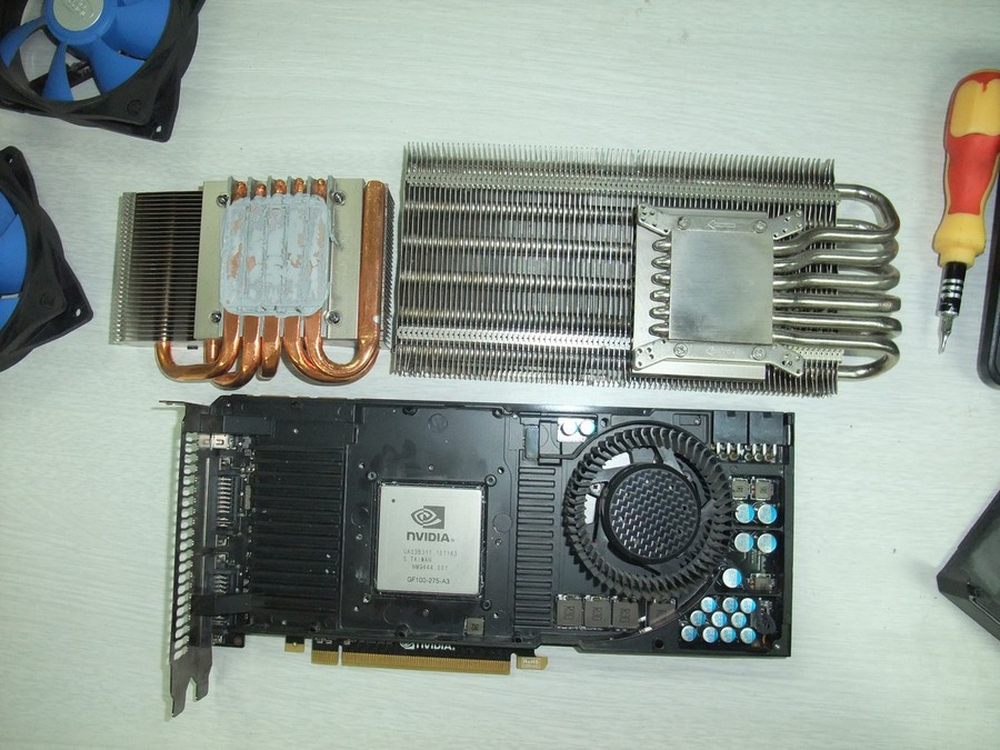

咨询了一下显卡的编辑，由于GTX470供电部分、显存部分的发热也非常大，所以能不揭开整个散热器就最好不揭开，只摘除GPU顶盖上的散热体是最理想的，我按他的方法做，摘除了散热体，其实这个散热体还是非常不错的，5根热管，底面全铜材质。
7/23

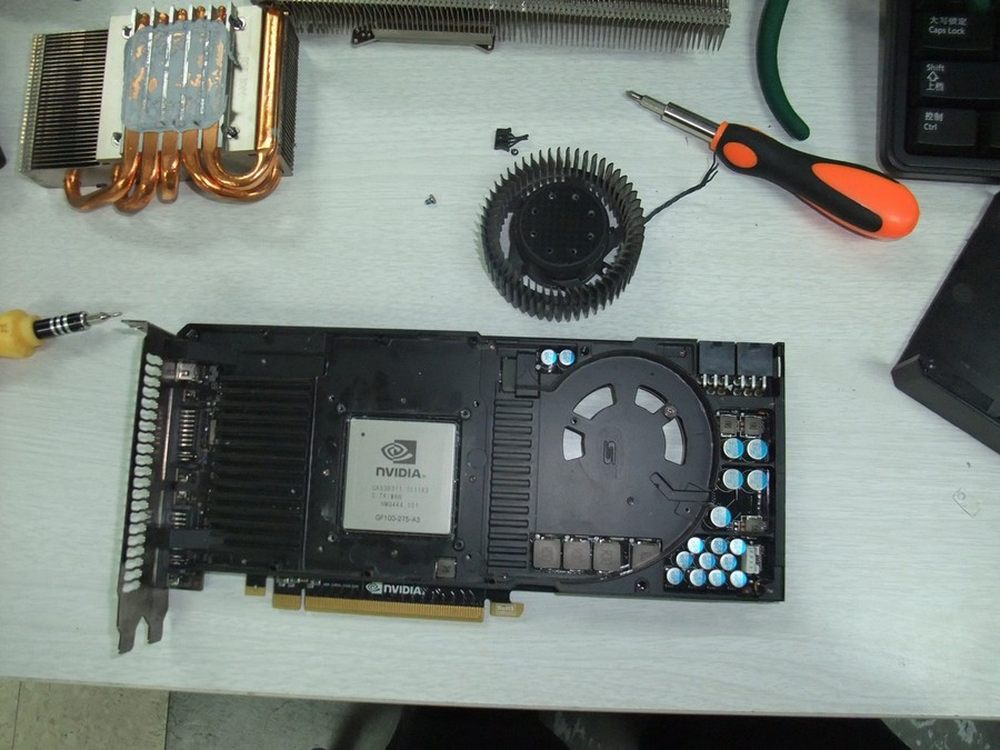

比量了一下，那个涡轮式风扇也是碍事的，只好一并摘除，仔细的看看发现原装散热器覆盖显存和供电的部分设计有点意思，因为降压变换的电感专门露了出来，数一数，一共7枚铁素体电感，不知道为什么会这样，他们的发热也不会太小其实。。。
8/23

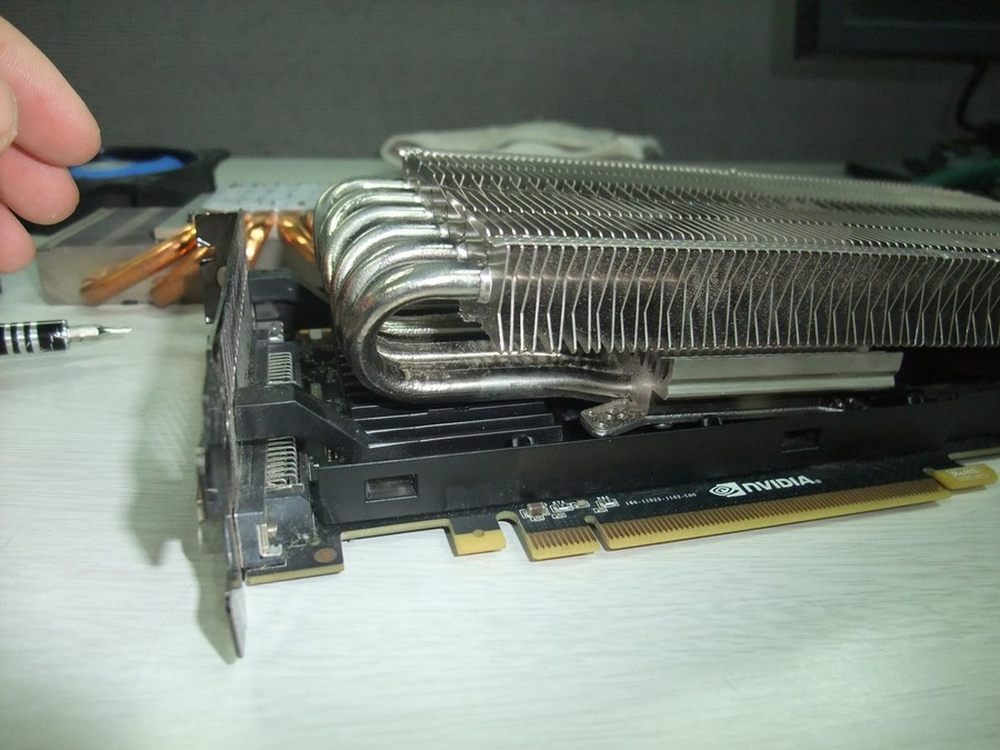

第一个悲剧发生了，左侧部分的散热片特地加强了一些，所以高度超过了右侧，V6000装不上去，看来只好把整个原装散热体去掉了，我心里感觉有点不妙，因为原装散热器设计得其实很不错，全摘除的话之后能不能稳定还真说不准。
9/23

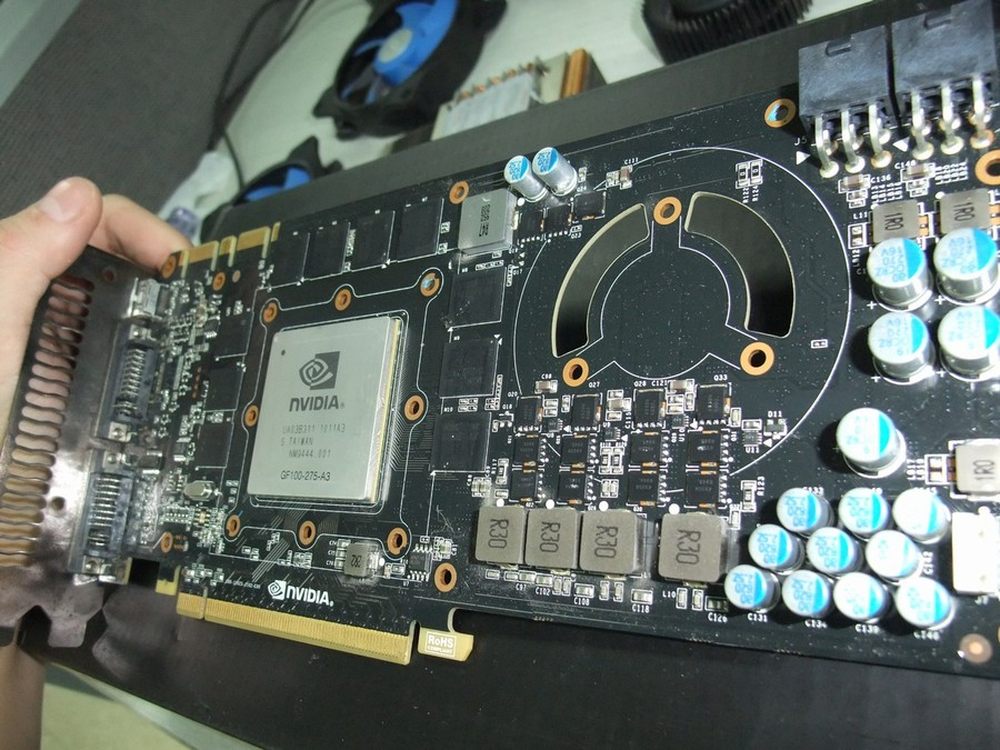

不管了，既然要解决散热问题，就不能回头。全部摘除后可以看到GTX470的全貌，我有点疑惑的是左侧其实只有一些显存和PWM控制器，不知道为什么散热片要专门加厚垫高。
10/23

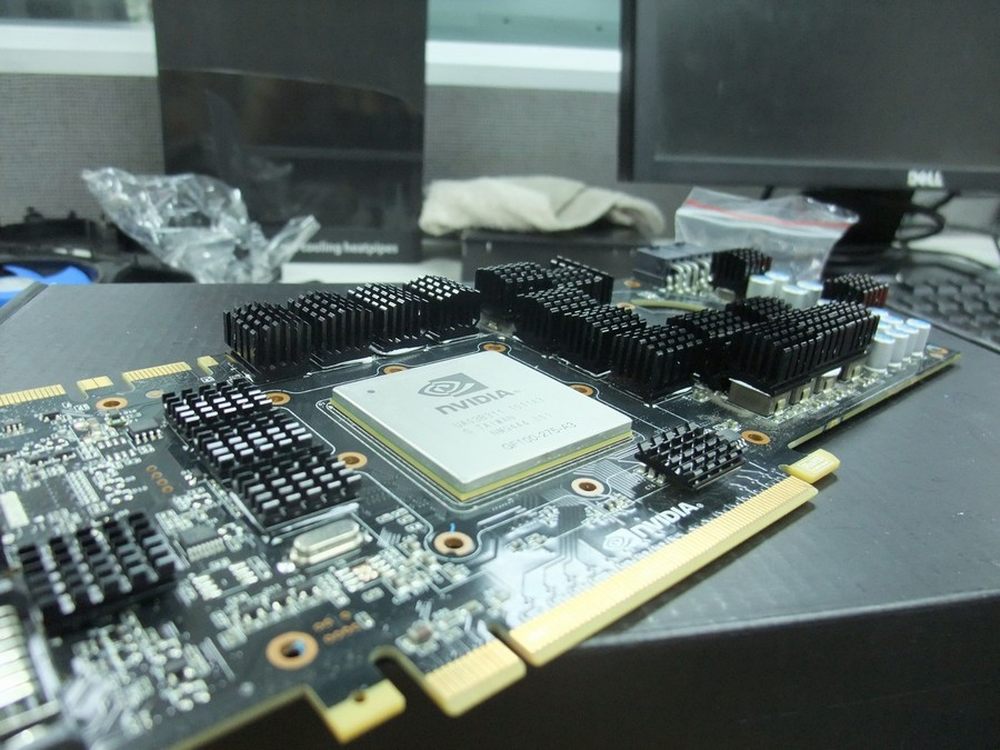

所有会大量发热的元件都不能马虎，所以能贴散热片的部分都贴上了，左侧的显存只能贴这种矮的，不然显卡散热器会装不上，在贴显卡散热片时我比较冒险，采用了硅胶，而不是硅脂，硅胶涂好以后把散热片按住，大约5分钟后你就再也没法分开他们了，所以一定要把位置贴正。就连那些原装散热器忽视的电感我也加了散热片。
11/23
都贴好了以后把V6000装上，看一看散热片之间，没有一丁点兼容问题，不过心里还是有些惴惴不安，因为这个V6000的扣具不全，我是凑凑合合把散热体装上去的，装好了以后使劲拽了拽，感觉还是挺稳固的，一会儿测试时看看效果如何。
12/23

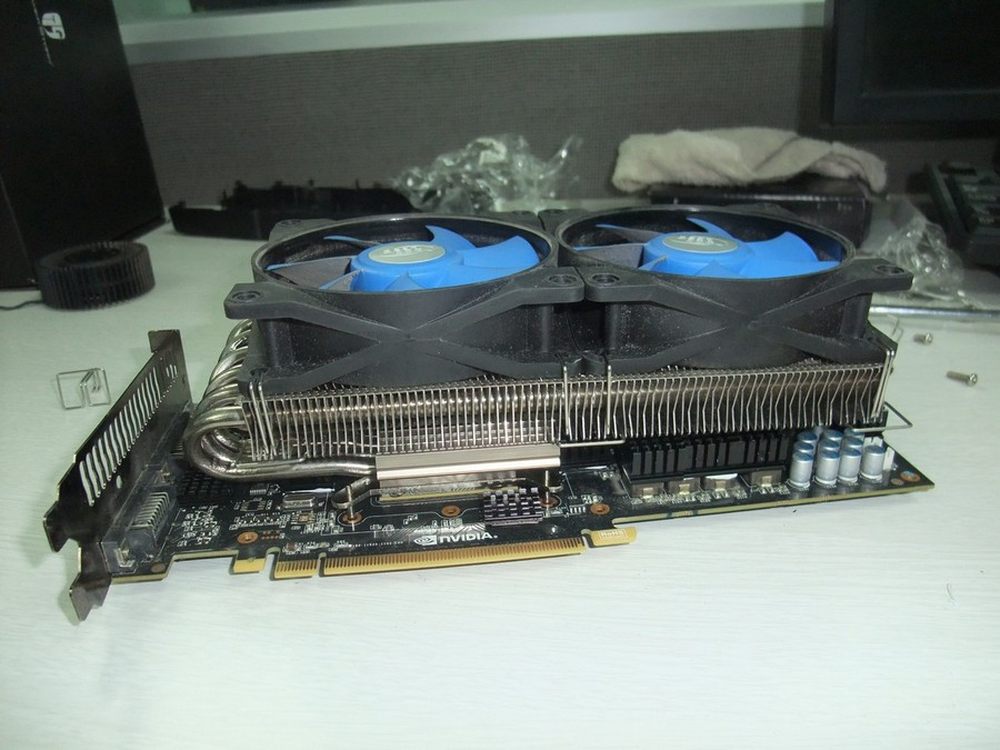

最后把两个8cm风扇装上，打工告成，不过牺牲就是PCI槽位了，装风扇前需要占用3个，装了风扇后就是5个，所以主板上就不可能再装其他卡了。
13/23
缺少扣具的V6000上阵了！
14/23

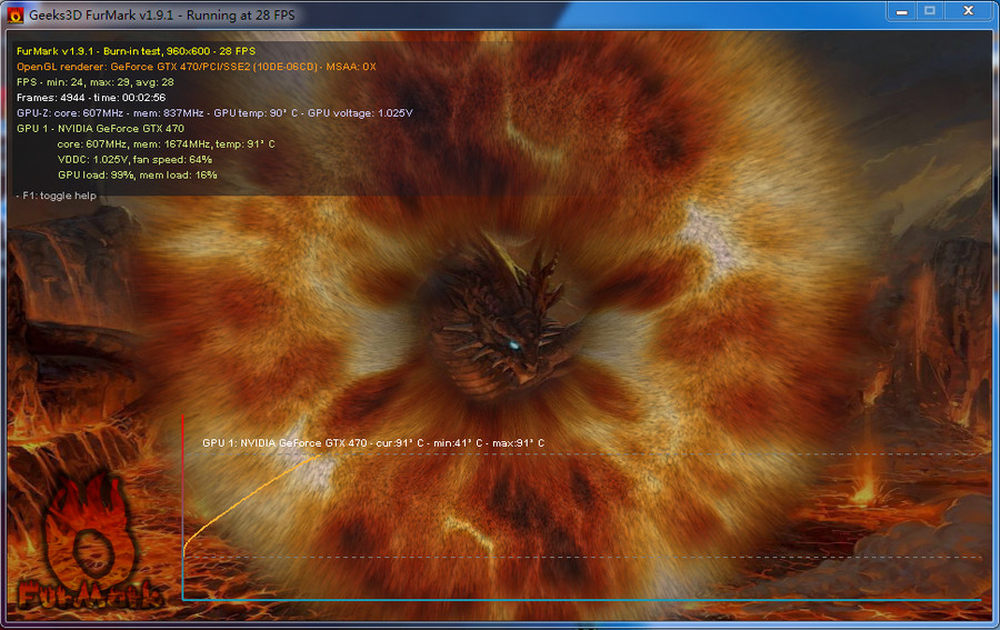

在待机时我就能感觉到V6000的出色表现，只有47℃，相比原装散热器降低了20多℃！这让我对他满载的表现灰常灰常期待，不过请看上图，在满载时出现了异常，温度控制不住的往上升，而且由于两个9cm风扇已经插在3针接口，转速固定了，所以温度上升没有控制，像一条正比例一次函数一样，3分钟过去后我截图停在了91℃，实际上还会继续往上。我想了很多种可能，硅脂也没有忘了沫，两个风扇也在工作，只是由于扣具不全，凑合把螺丝拧上了，也许是这个原因，因为显卡装在机箱里后整个散热器是往下坠的，扣具如果有问题肯定压制不住。看来只能使出最后的大招儿了！九州风神的Game Storm系列的Dracula显卡散热登场！
15/23

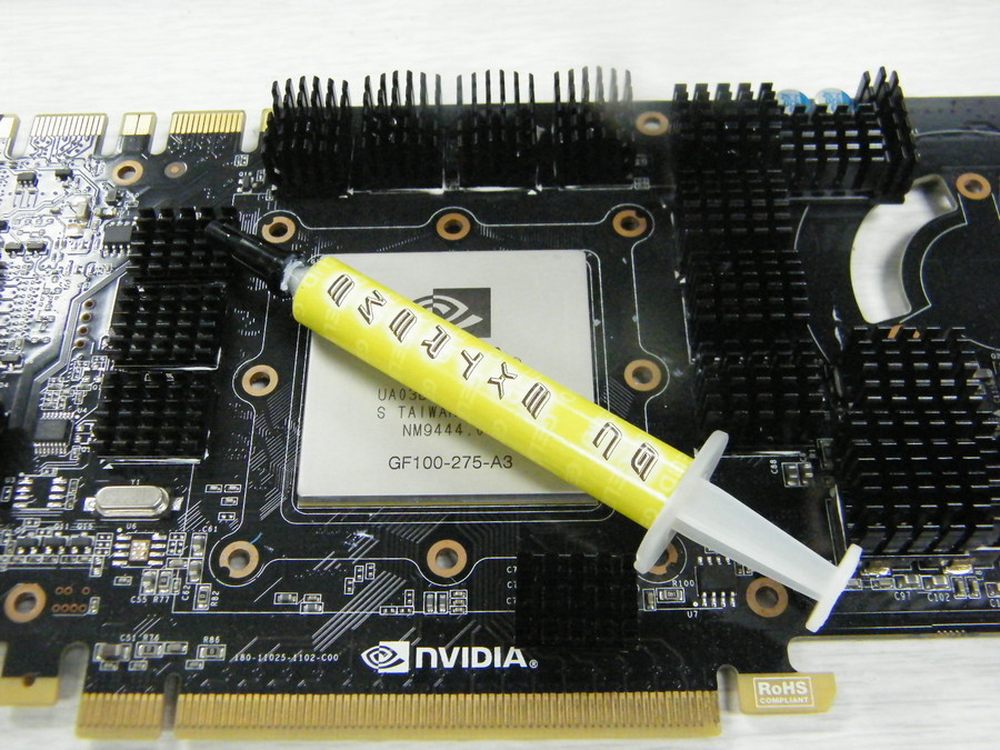

而且这次配备了强悍的导热硅脂，GELID的GC EXTRME，这硅脂一管卖98元，豁出去了！在安装前我很担心德古拉散热器会和那些密密麻麻的显存散热片冲突，一旦冲突，我就彻底傻眼了，因为之前我是用硅胶固定的，不把显存拽下来散热片肯定是下不来的。不过令人惊喜的是德古拉散热器和这些显存散热片和谐共融。
16/23

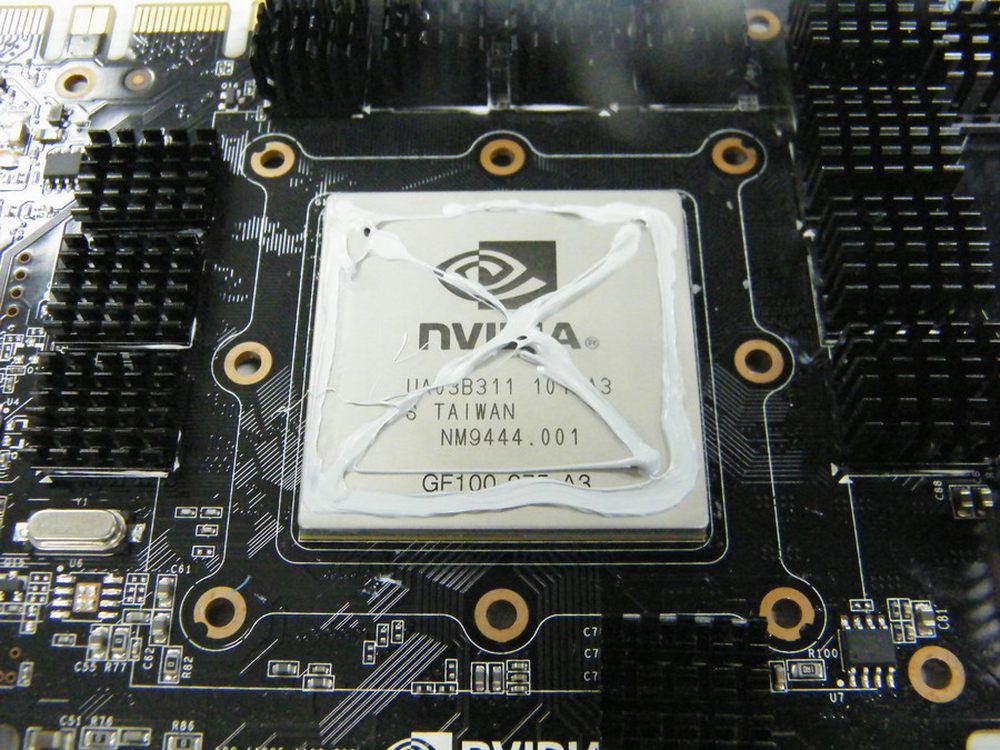

用惯了AMD的显卡，第一次发觉NV的GPU核心怎么这么大只……
把98块钱的导热硅脂涂抹好，再用散热器底部来回沫均匀，之后就可以安装散热器扣具了，这次的扣具俱全，安装过程就不啰嗦了。
17/23

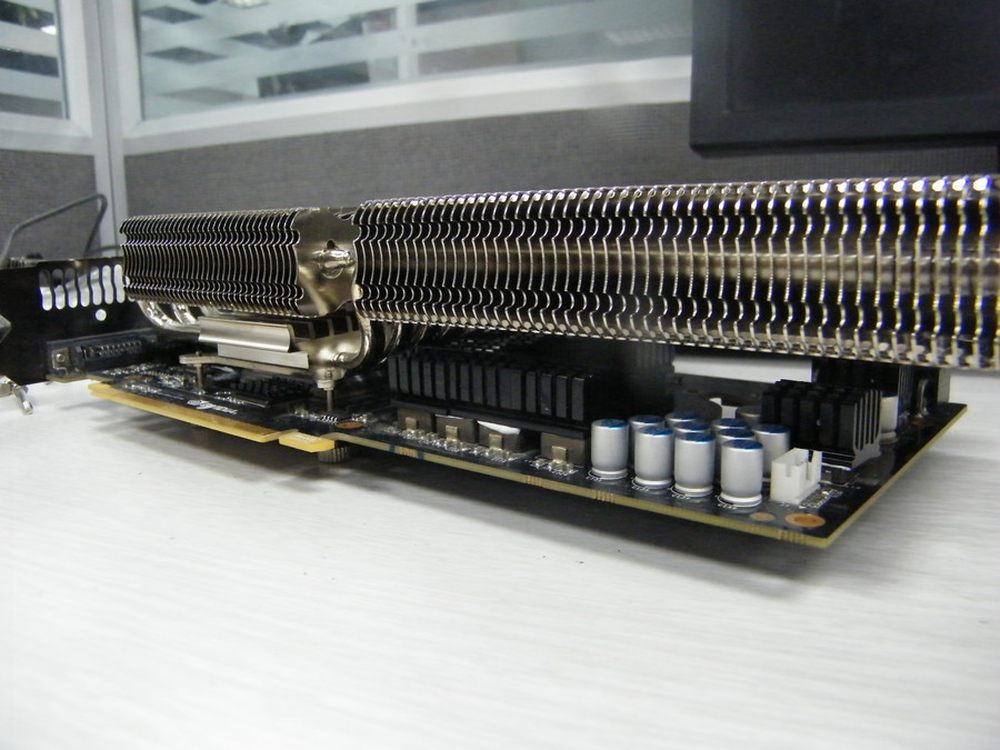

德古拉散热器和那些密密麻麻的散热片兼容良好，真是意外的惊喜。两组散热鳍片 12根热管的配备，已经是当前最强的显卡风冷散热设计了。
18/23

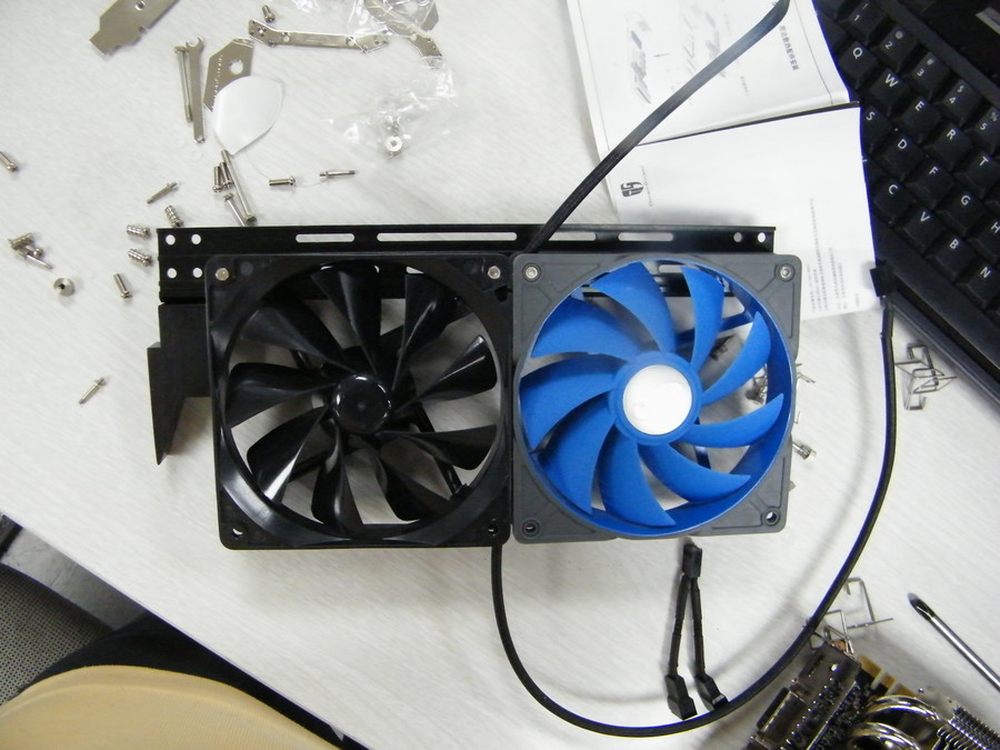

最后是把风扇架子安装好，这一点也是德古拉设计的精妙之处，因为散热体本身已经不小了，如果上面再挂2个12cm风扇，甚至是2个14cm风扇的话，显卡PCB不知要承受多少拉力，时间长了不变形才怪，而且也会影响散热效果，毕竟这些拉力都是促使散热体远离GPU顶盖的。
19/23

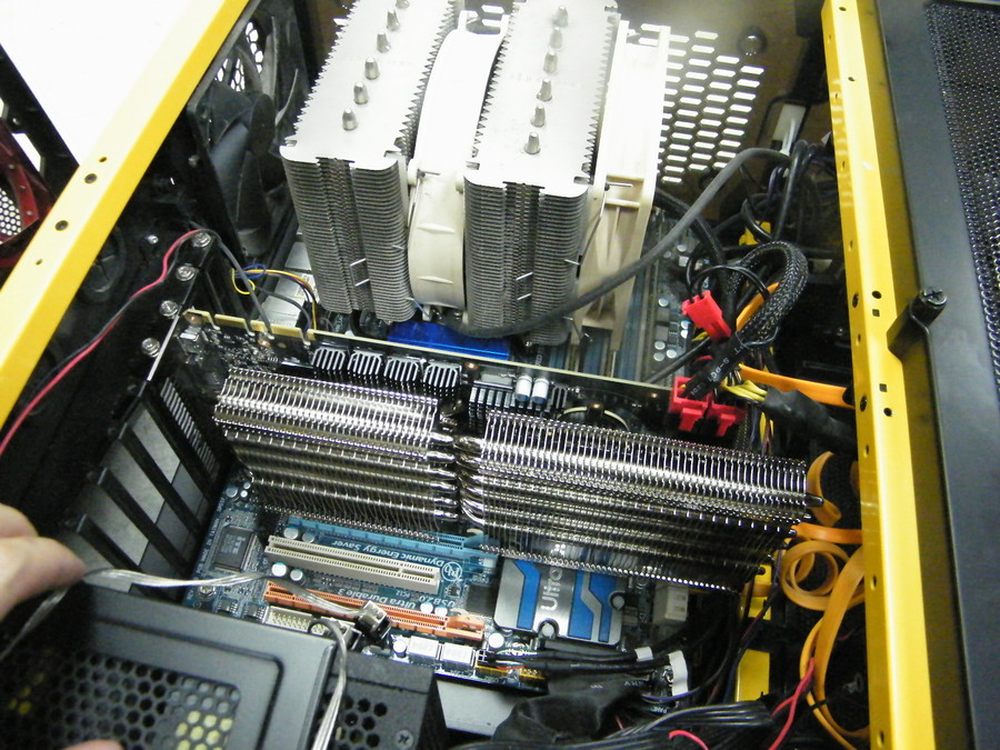

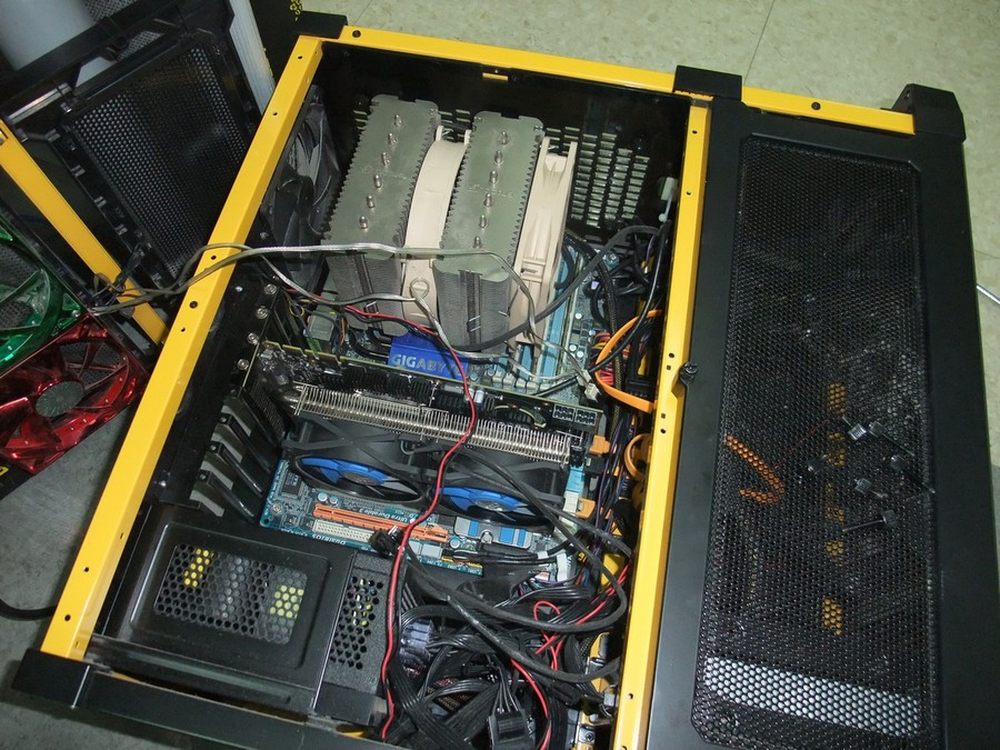

扣具完整的德古拉上阵！实际上德古拉散热器体积不小，安装好以后会超过显卡PCB的尾部，大约会多伸出3cm左右，所以配置这种超级显卡散热器还是要注意机箱内的空间是否足够。这款Antec Lanboy Air的大小正好，这时尚未安装风扇架，因为一旦装上风扇架，可能各位就看不到显卡和散热体的样子了。
20/23

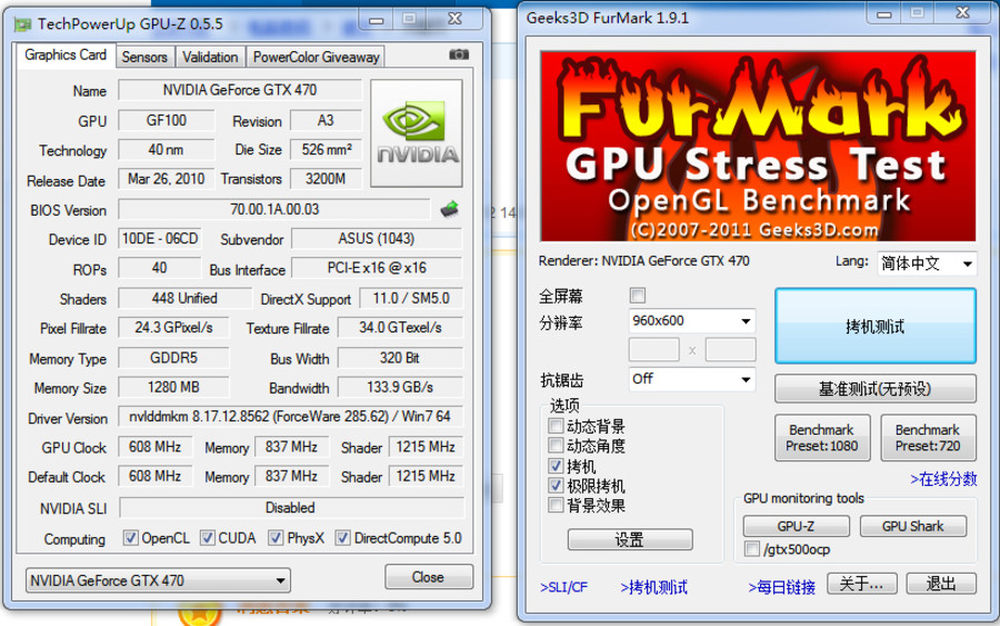

Furmark的烤机设置，应该是比较严苛的一种测试方法了。
21/23

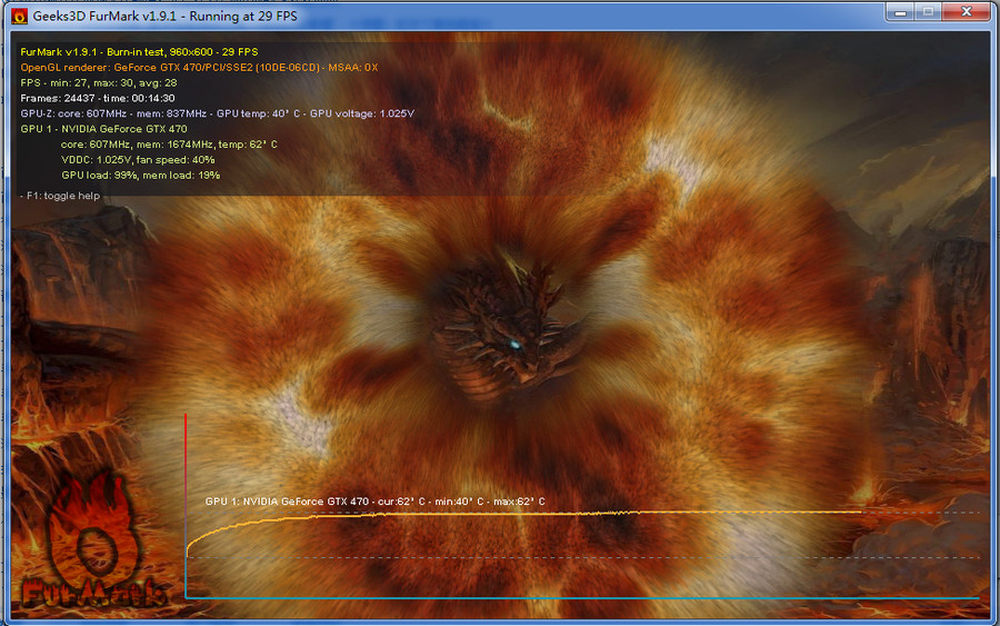

来看默认频率的测试结果：测试了14分钟，室内温度27℃，最高温度仅仅62℃，比原装散热器低了32℃！这种散热效果令人不可思议，肯定不能这样就轻饶了这张显卡，而且我注意到，这张GTX470的默认核心电压为1.025V，比公布默认的0.975V高了一些，所以超频起来效果也应该不错。这里补充下，德古拉散热器待机时的温度是39℃-41℃，看室温高低而变。
22/23

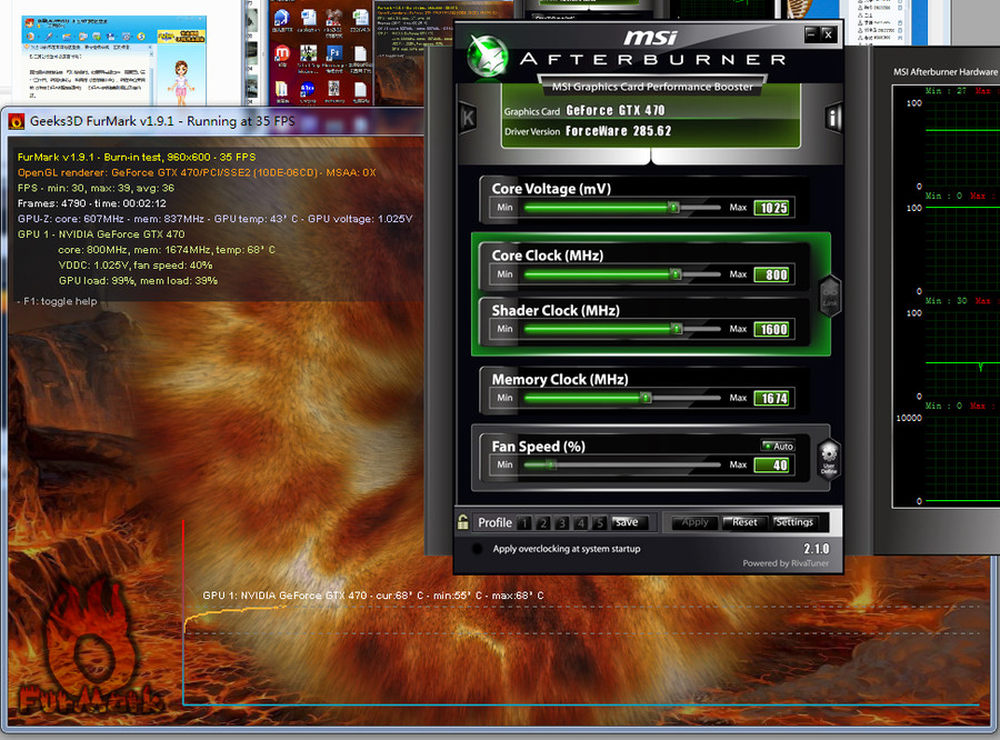

中间我每隔25MHz测试一下，最终频率从607MHz超到了800MHz，渲染器的频率也随之从1214MHz提升到1600MHz，因为显存基本都不太好超，我也就没有动。但这个幅度的超频好像已经是风冷的极限，在网上找不到比这个更好的成绩。接着我又用Furmark烤机。
比较遗憾的是测试进行了10分钟，最高温度68℃，但是我的截屏按钮虽然按下了，但并没截上，只好又重新启动，这次缺乏了些许耐心，温度到了68℃就截图停止了。
23/23
总结：
这次散热改造一波三折，最初以为可以不用拆掉整个原装散热器，后来换了V6000，缺少一些扣具，抱着侥幸心里测试，结果悲剧了。这时其实已经走到了山穷水尽的地步，因为我用硅胶贴了太多的显存散热片，连电感上都贴满了，很少有高端显卡散热器能兼容，但没想到德古拉散热器没有任何问题。

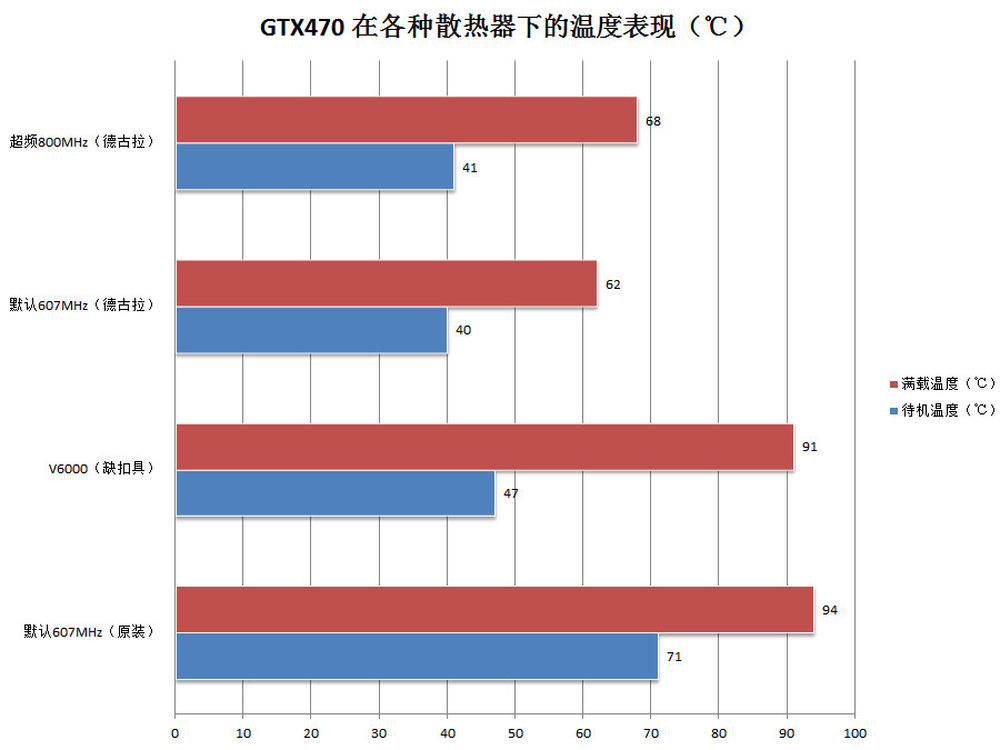

德古拉散热器待机的温度比原装散热器低了30-32℃，满载温度也低了32℃；而且还可以把加压超频的GTX470稳定在800MHz的核心频率上，这种水准在之前各站GTX470超频测试中都未曾出现过。九州风神如果是在去年5月推出德古拉，估计会非常火，那时470和480都是让人又爱又恨的。
