极为少见！瑞典QPAD鼠标国内首次拆解

2011-12-01 00:00作者：吕亚飞编辑：吕亚飞文章出处：泡泡网原创

图赏模式

1/20

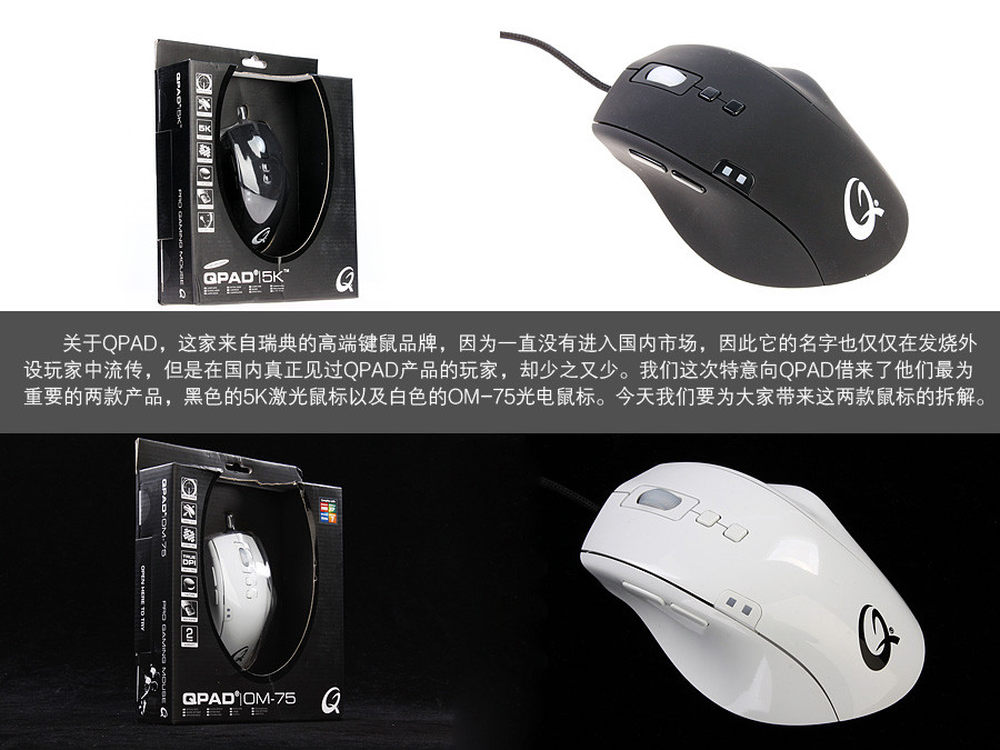

不久之前，我们曾经为大家展示了瑞典QPAD电竞装备品牌全套产品的开箱图，没有看过的兄弟姐妹可以猛击这里观看《北欧最强鼠标国内独家开箱》。转眼已经过去了20天，通过这段时间的试用，我们对这款鼠标也有了一定的了解。看到有网友在开箱的评论中将QPAD定性为伪名牌，我想我们这里应该为QPAD正名一下，这家来自瑞典的电竞外设品牌是由瑞典著名电竞人士Christer K?rnb?ck 创立。最初是以鼠标垫被人们所熟知，更因为鼠标垫画面繁多细腻，被发烧友戏称为“画厂”。2008年，QPAD开始进军高端电竞键鼠领域，并在2009年推出了第一款产品5K激光鼠标。

2/20

5K是QPAD推出的第一款鼠标，早在2009年9月份就已经在欧洲上市。上市之初的5K依靠的是强劲的性能，以及超卓的人体工学设计。在今年夏天的时候，QPAD推出了5K的后续机种OM-75。这是一款采用陶瓷面的光电鼠标，纯白色的外观加上同样的人体工学设计，使得这款鼠标一问世就引起了众多关注。

3/20

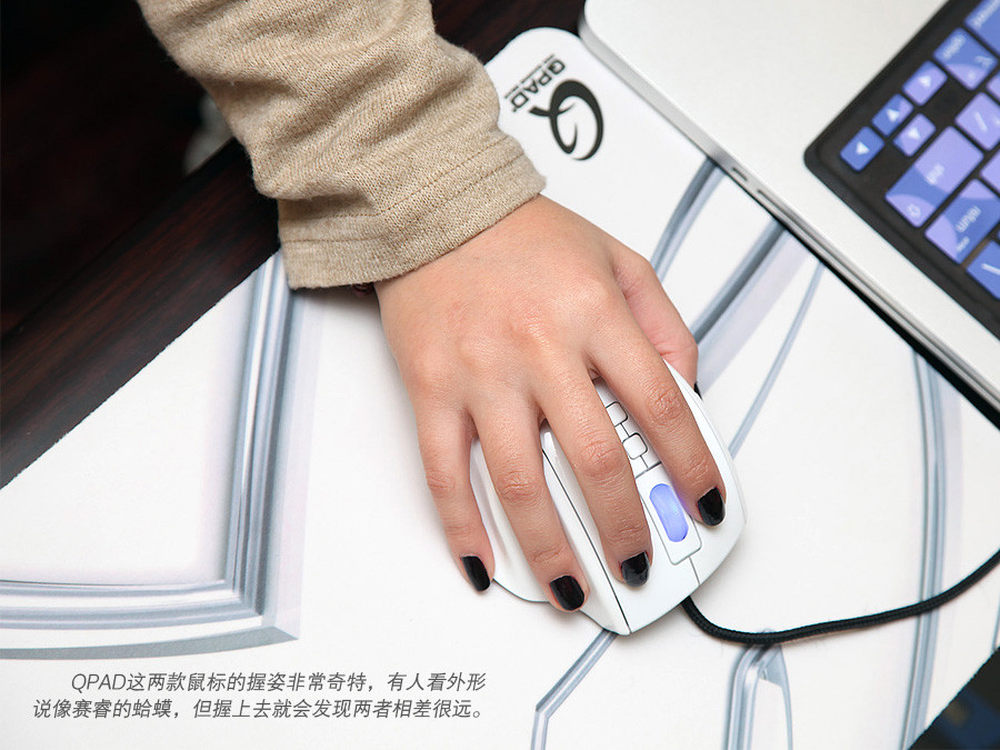

这两款鼠标采用了相同的外形设计，区别只是颜色和引擎的不同。这款鼠标的握姿非常奇特，具体我们可以形容为你将你的手掌悬空，然后让手掌用最自然的方式伸展开来，然后你再试着将手放在鼠标上，你们会发现你的五根手指都已经严丝合缝的找到了属于自己的位置。因此，5K和OM-75的握姿，是我们遇到的最自然的鼠标握姿。不过这里我们先不讨论它，我们会将它单独摘出来写成一篇文章给大家。

4/20

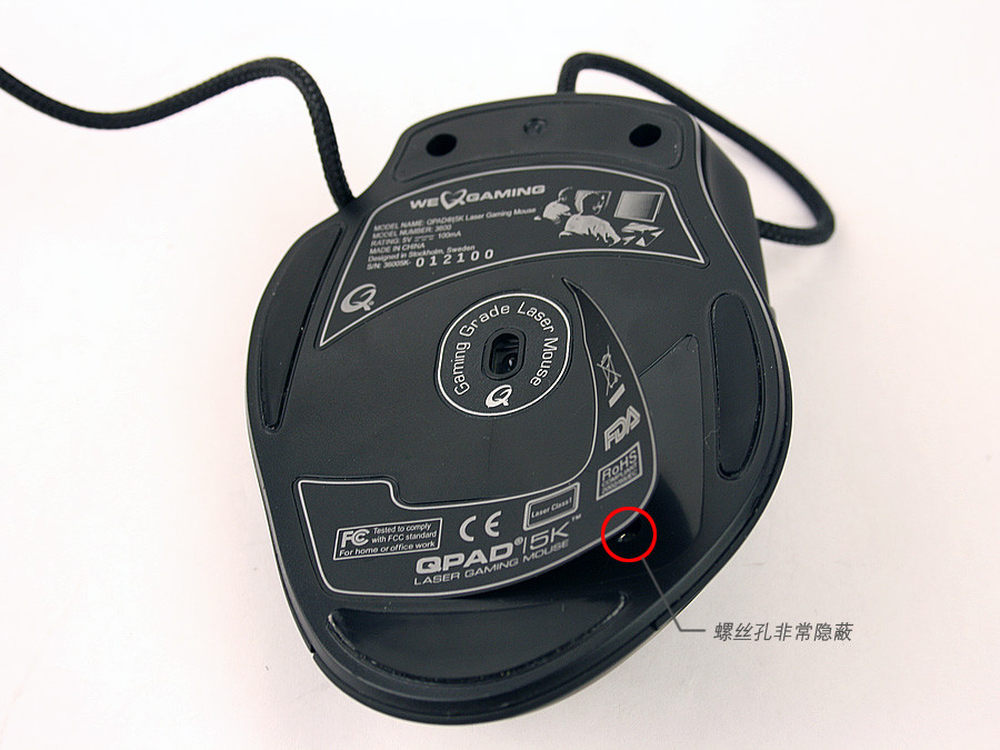

就像之前我们拆解鼠标一样，我们一开始也是将螺丝孔位设想在了两个脚垫之上，结果发现我们错了。

5/20

话说5K和OM-75的底盘真是宽大，这种宽大的底盘在进行微小的操作时所带来的稳重感是小鼠标所不能比拟的。比如CS中准星距离对方之差一厘米的距离，你要想稳稳的将准星瞄准对方头部，你就会知道一个拥有宽大底盘的鼠标会带来怎样的稳重感受了。

6/20

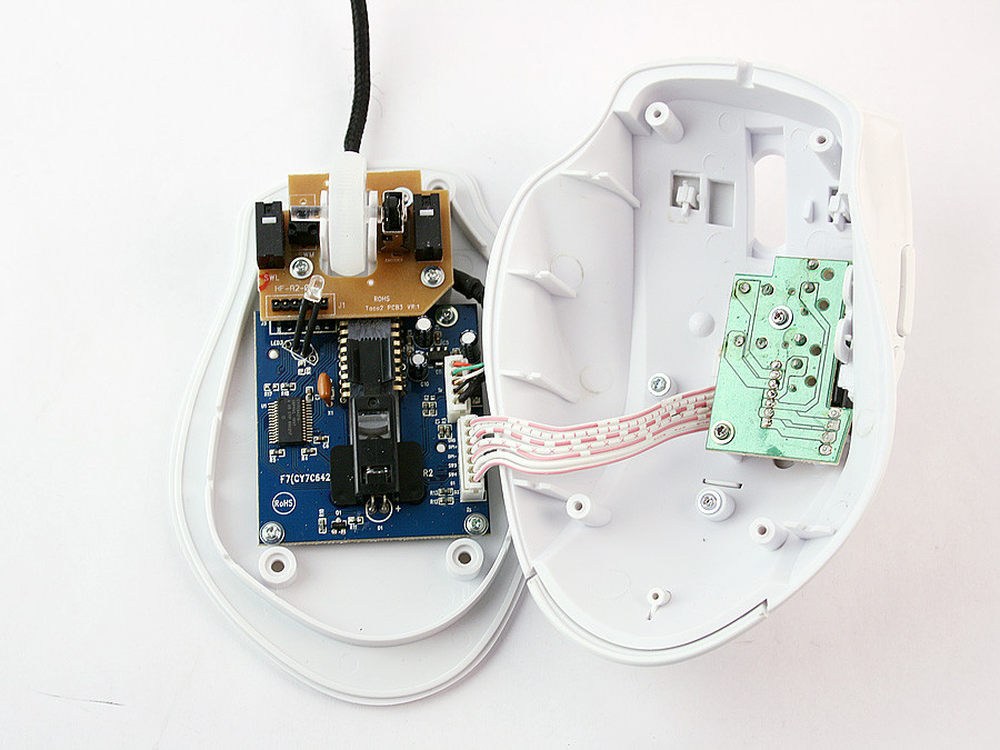

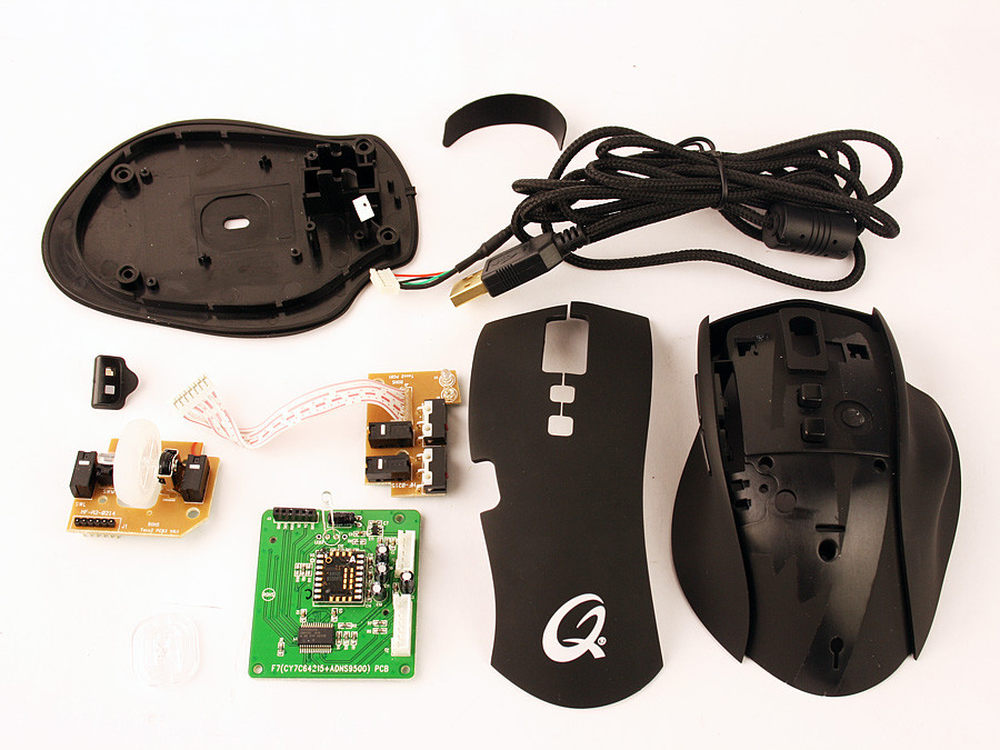

掰开了5K之后，个人感觉里面不如外壳精细。毕竟这是一款2年前的产品，在各种新技术的应用方面，还是逊于赛睿或者镭蛇的最新款产品。

7/20

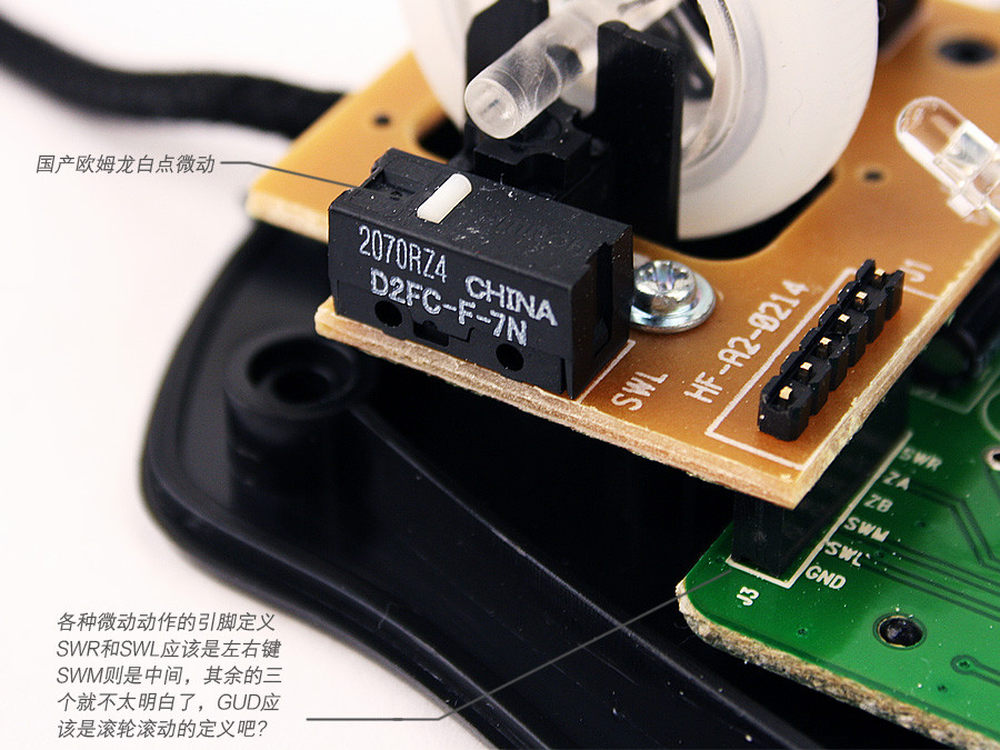

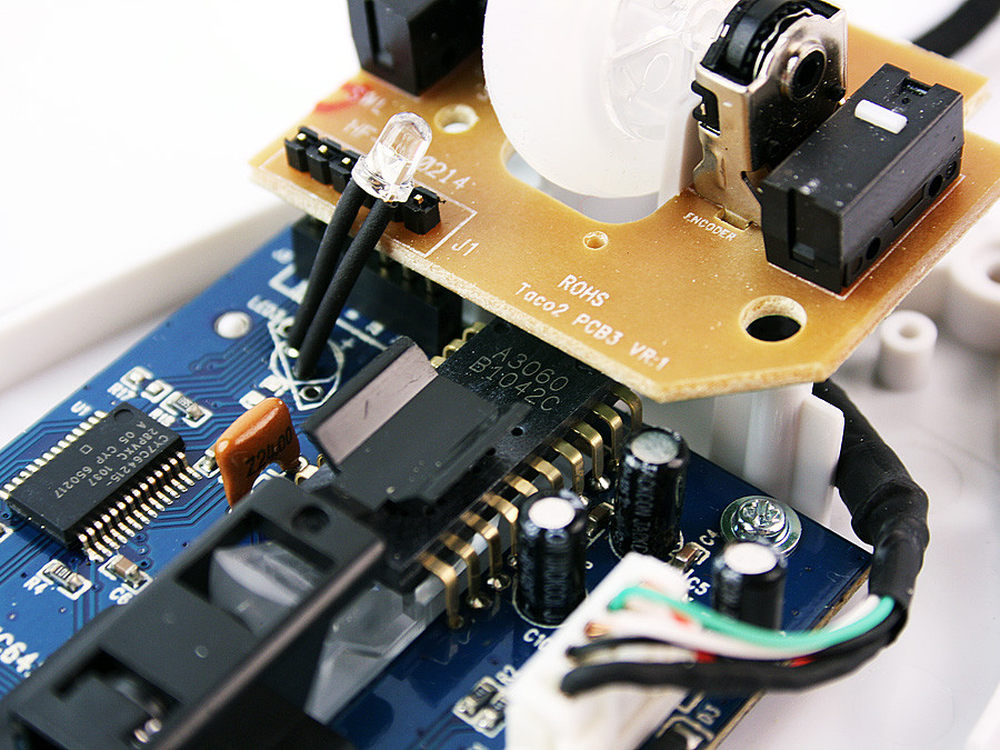

最先看到的是国产欧姆龙的白点微动，关于这种微动的表现，大家公认的就是不如之前了。不过这也没有办法，所有的微动质量都在下降，欧姆龙虽然不如之前的欧姆龙，但是相比其他品牌，还是拥有一定的优势。电路板的工艺有些粗糙，但是在材料上，依然采用了RoHS工艺，显示了对环保的重视。

8/20

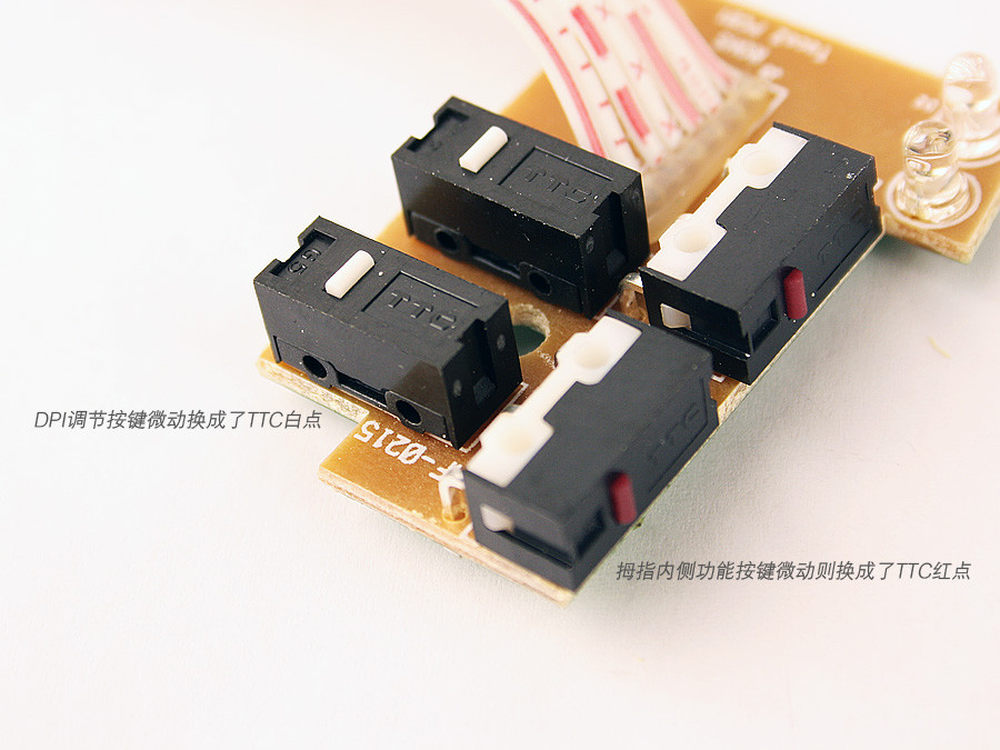

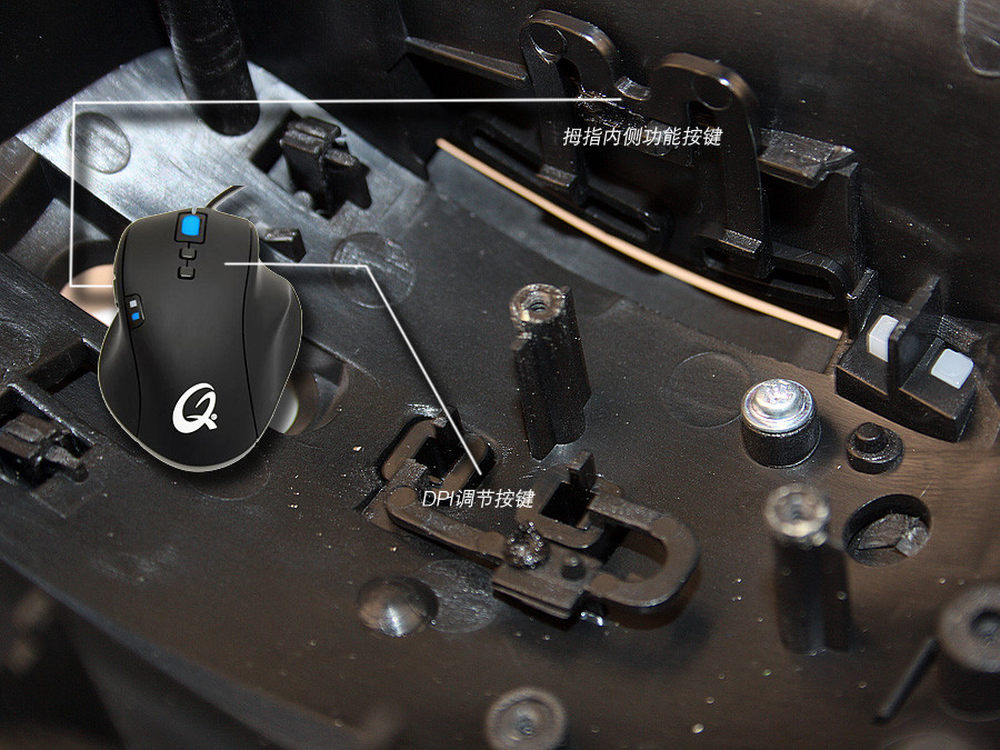

鼠标因为内部空间巨大，所以我们看到它的电路板被分成了三块。除了上图中的两块之外，还有一块被设计在了鼠标的背部，用来焊接功能键的微动开关。

9/20

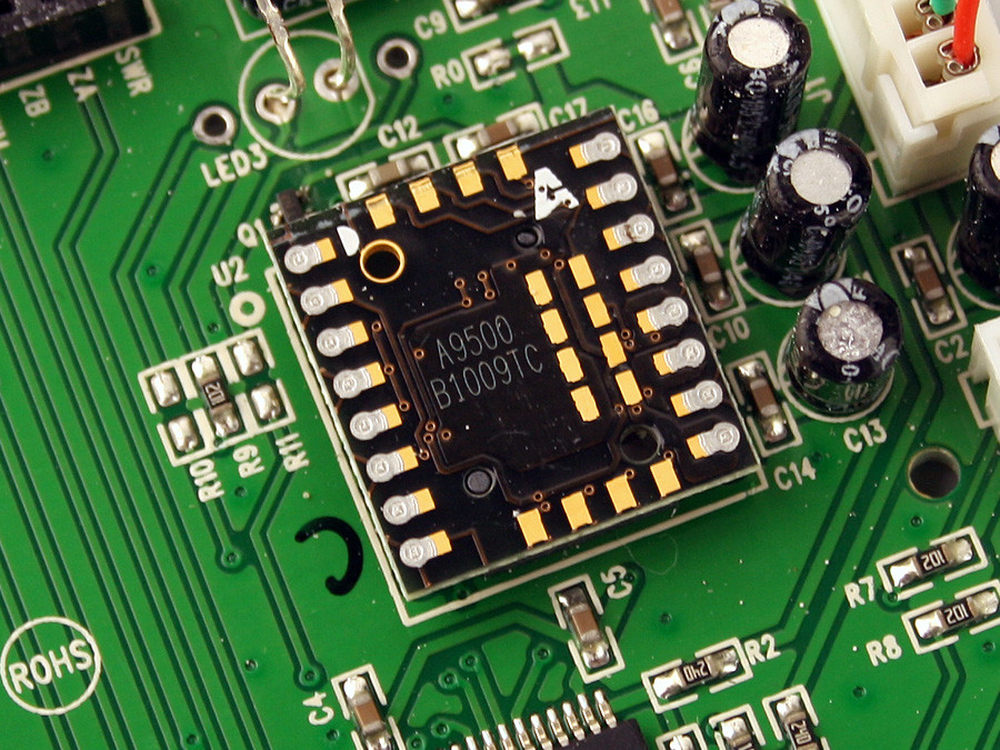

这款芯片相信就不用多做介绍了，目前性能最为强悍的鼠标激光引擎，安捷伦出品。市面上知名品牌的顶级鼠标产品，几乎使用的都是这枚芯片。

10/20

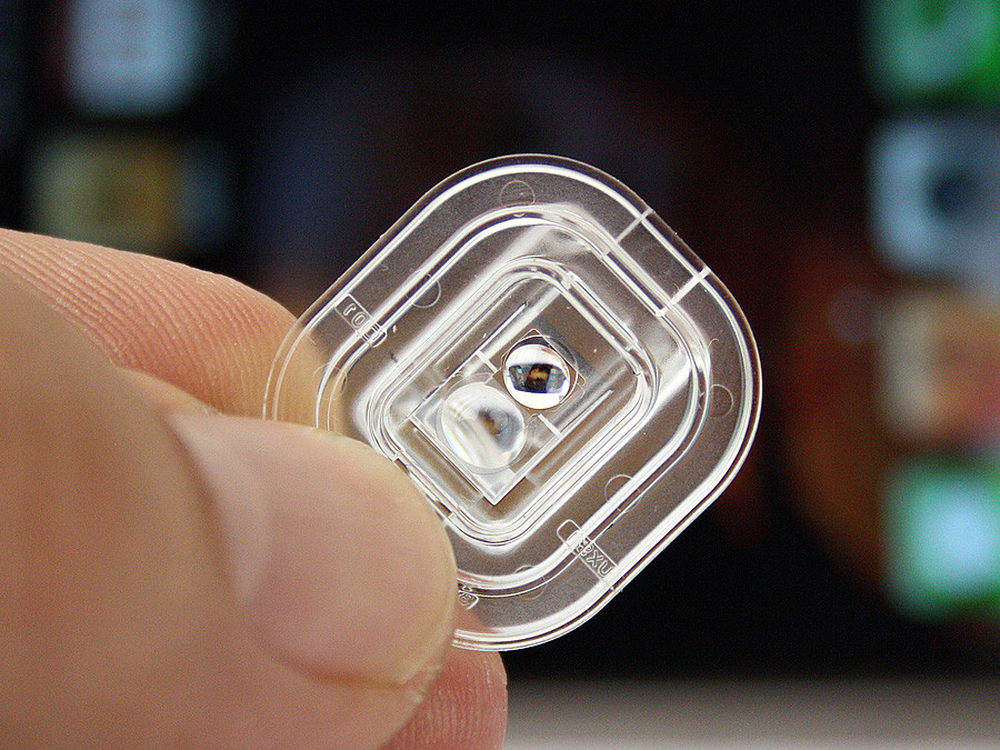

估计没多少人仔细的观察过鼠标的激光透镜，来看一下。我们在激光透镜的面前摆放了一个iPhone，试试看，你能在米粒大小的激光透镜中看到iPhone上的壁纸是谁吗？

11/20

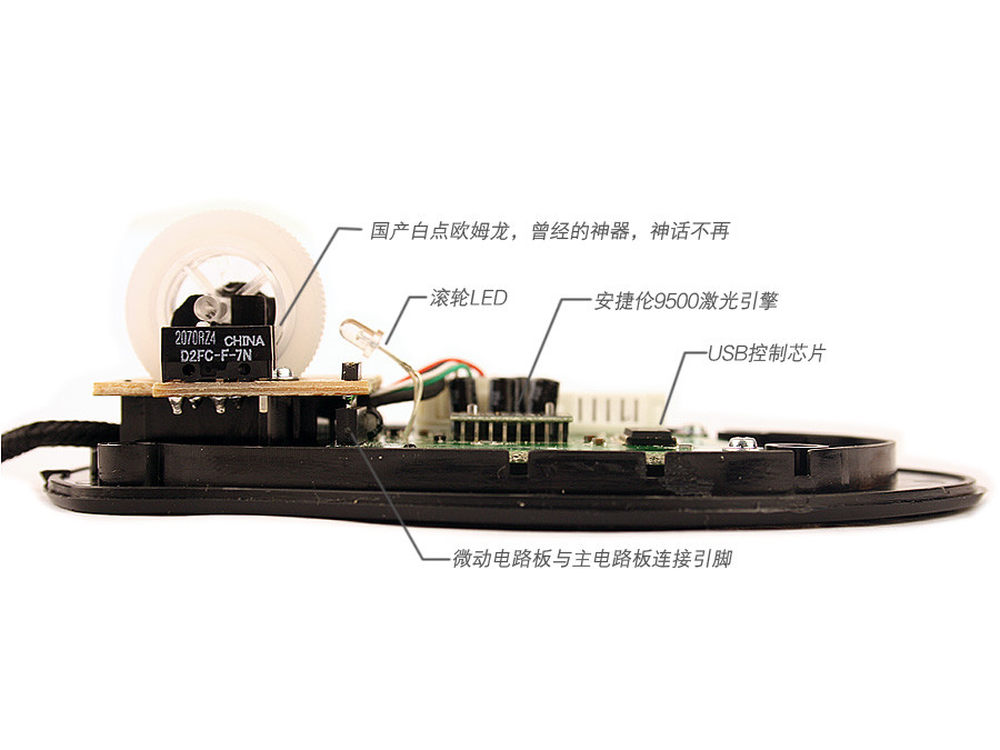

从侧面来看一下鼠标底部的电路板，可以看到被明显的分成了两层。

12/20

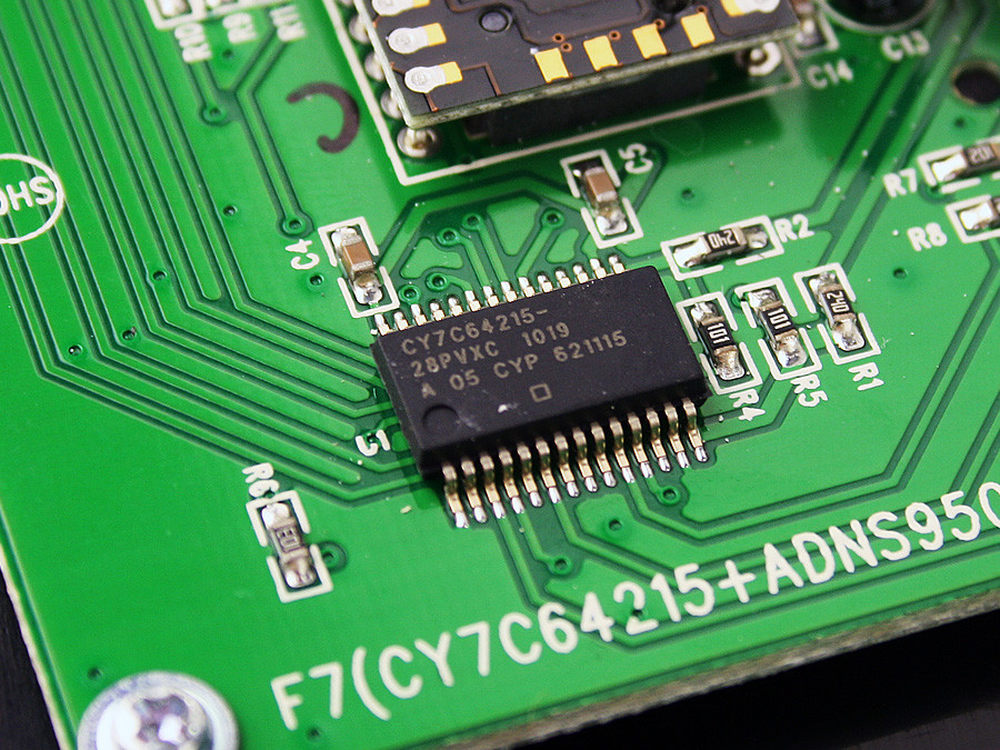

在安捷伦9500芯片的下方，就是这枚不知名的芯片，按道理说应该是USB控制芯片，后来从资料中也得到了证实。但是这种芯片实在太多厂商供应，因此我们也没查到5K上所用的这枚到底是谁家供货。

13/20

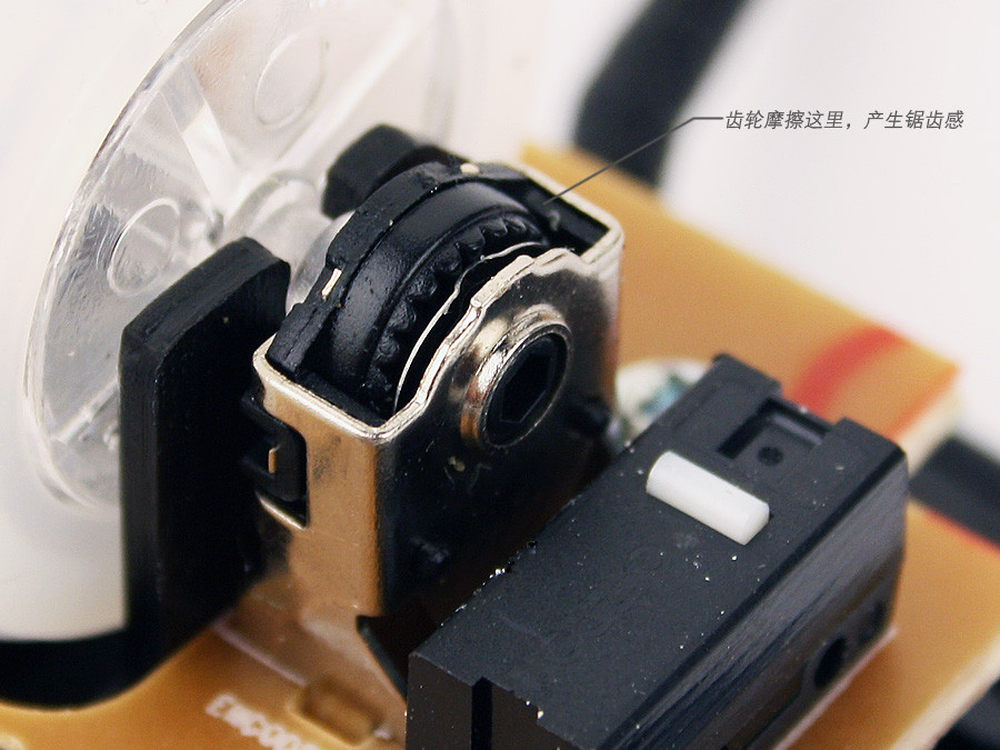

再来看一个小细节。我们知道很多鼠标的滚轮都有刻度感，那么这种刻度感是怎么来的呢？来看一下上图中滚轮旁边的大齿轮，滚动滚轮的时候，齿轮就会和旁边的簧片摩擦，从而产生了刻度感。

14/20

D2FC-F-7N，欧姆龙经典的微动之一。这货最大的特点就是声音比较清脆，按起来没有那种拖泥带水的感觉。其实微动就像机械键盘的轴一样，也分为不同的颜色，也拥有不同的压力克数。就像5K所采用的这枚微动，它触发所需要的下压力就为0.74，而另外一种常用的欧姆龙灰点微动则为1.47N。不同的压力数，也表示不同微动的不同手感，有兴趣的朋友可以仔细的钻研一下。另外再说一下，并不是国产的欧姆龙就一定比日本产得欧姆龙微动寿命短。比如这枚D2FC-F-7N的寿命就在所有欧姆龙微动中算比较长的了，看看你身边罗技鼠标的双击时间就知道了，罗技所使用的微动就是这颗。
