化腐朽为神奇！板卡废料打造另类玩具
1/29
近期小编闲来无事，开始经常光顾各种拥有新奇内容的网站及论坛。某天偶然进入一个纸模论坛，里面的各种图纸勾起了小编儿时的回忆，在回忆之余小编决定立即动手制作一款模型，以便缅怀那逝去的童年。
2/29
小编从论坛下载了一套近些年比较流行的机器人WALL·E的模型图纸。（全套彩色图纸附加在文章最后，网友可以直接下载打印并制作）。
3/29
纸模的制作对于小编来说自然是毫无压力，不到1小时就制作完成。于是小编决定利用现有的板卡元件，打造一款特别版的WALL·E。
4/29

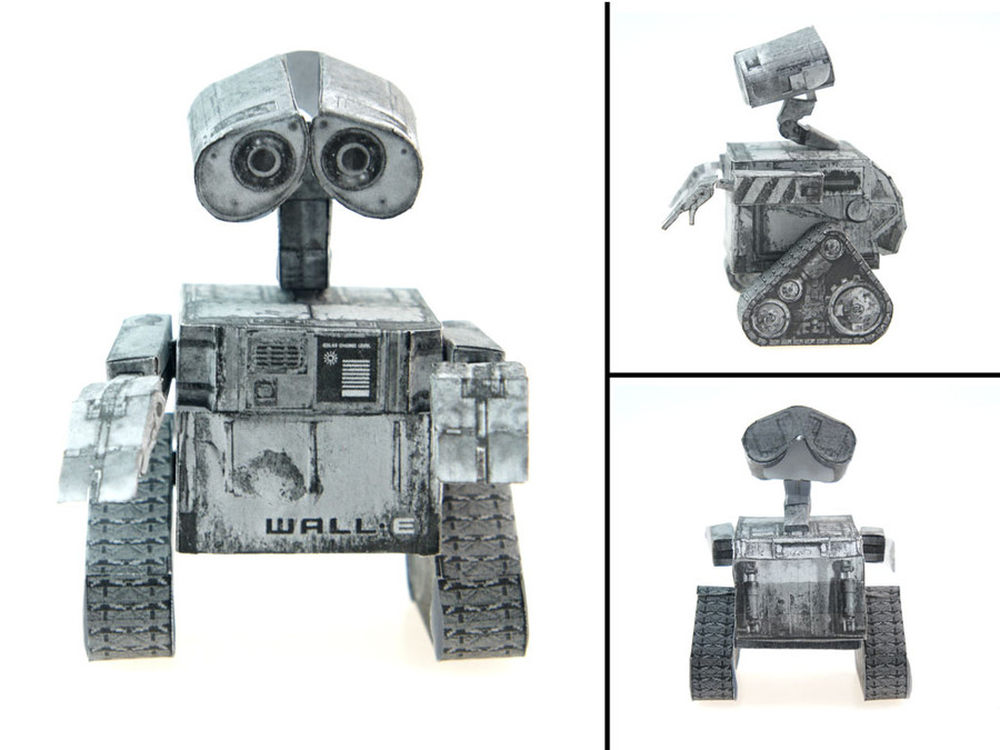

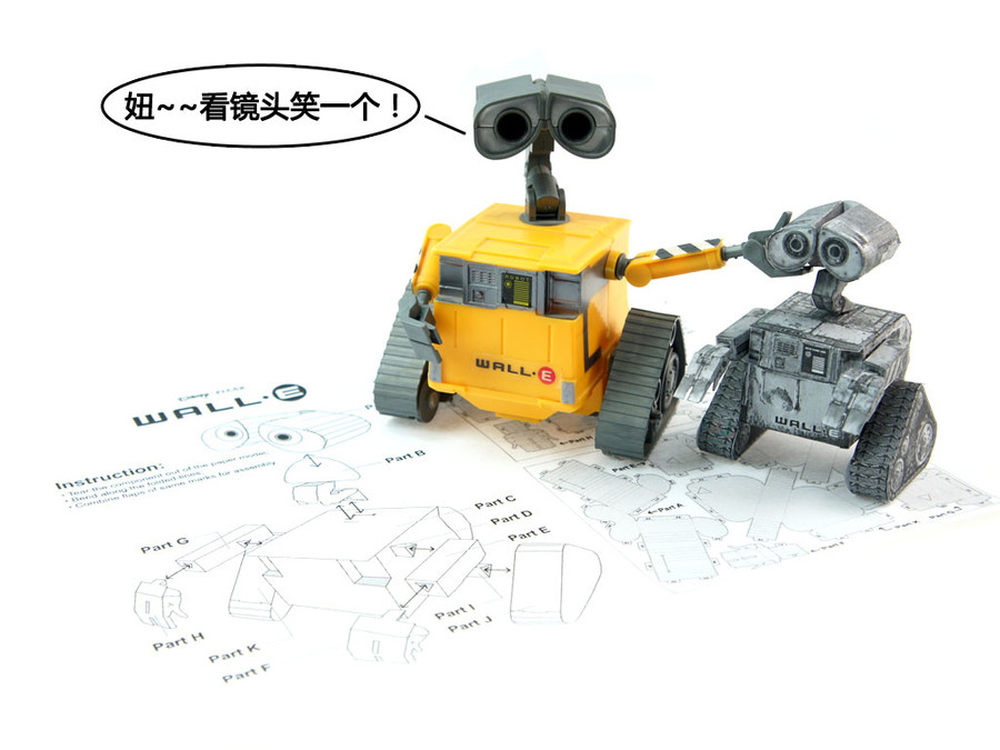

就以这个纸模为范本进行制作吧！先来从各个角度看看这个纸模。
5/29

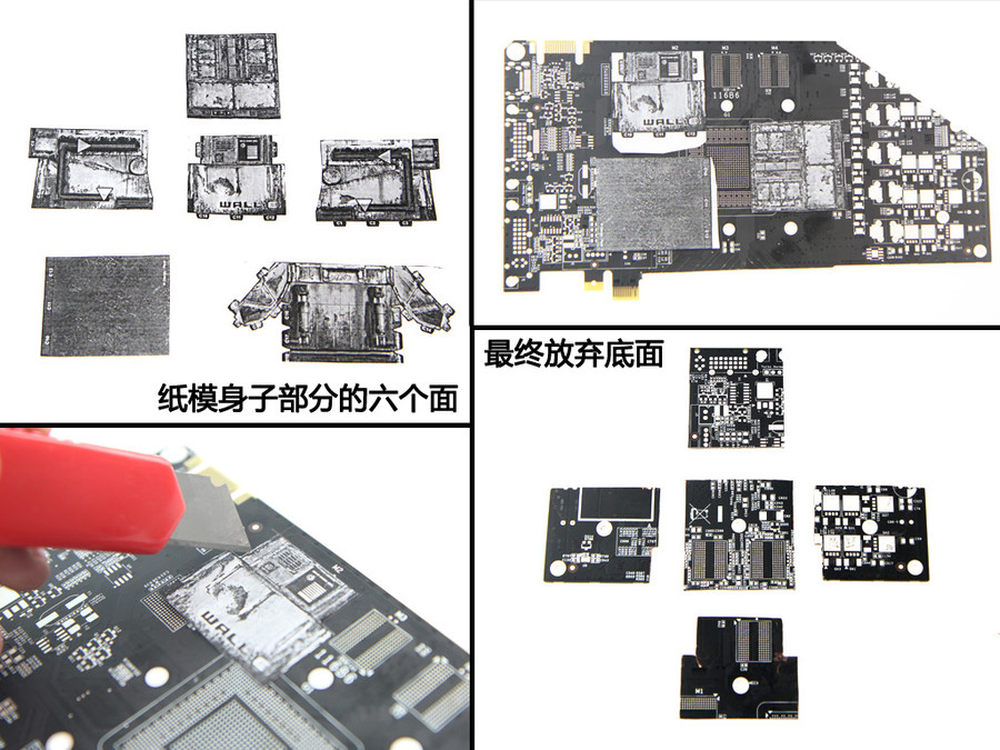

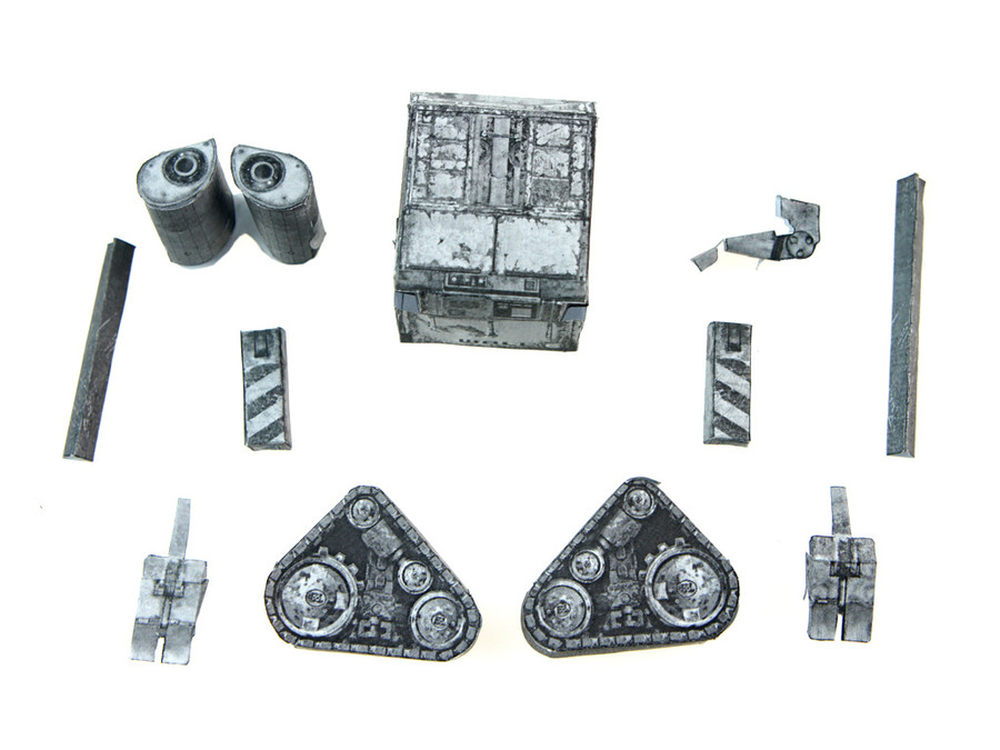

将纸模分解成几个大块，以方便进行“临摹”。
6/29

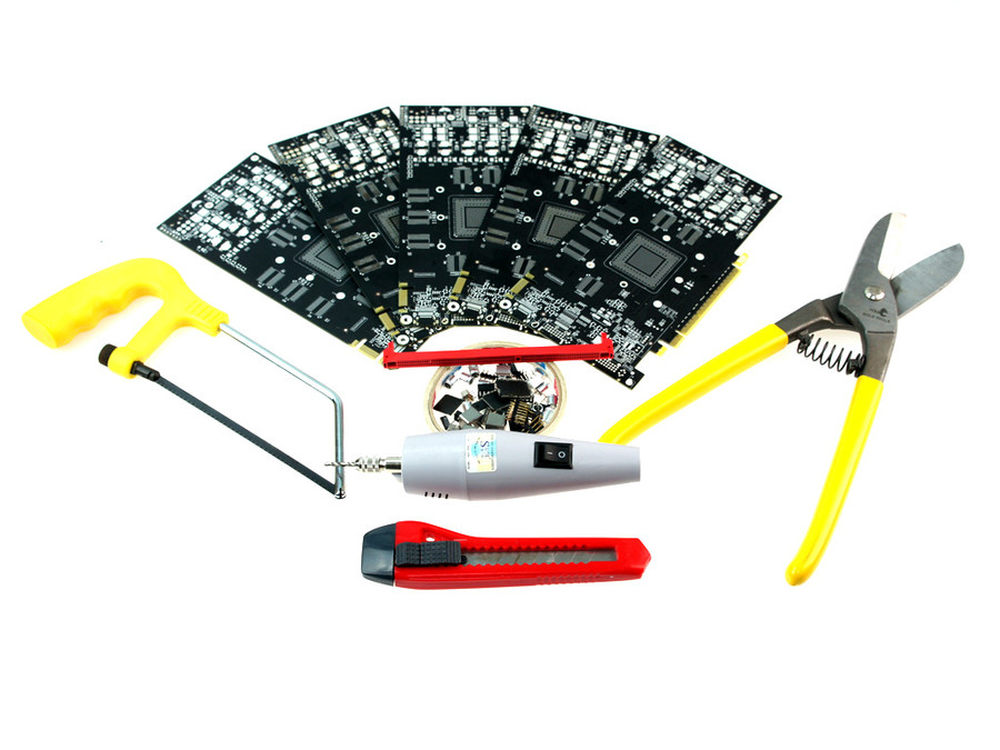

先来看看本次制作主要工具，并插播一条广告。
本次制作采用了iGame提供的超量镀银工艺PCB，镀银的成本非常高。相对于传统的工艺来说，超量镀银工艺最大的好处就是可以有效提升超频幅度与稳定性，而且可以进一步加强散热，减少电损耗。
广告时间到此结束，下面正式进入本次主题。
7/29

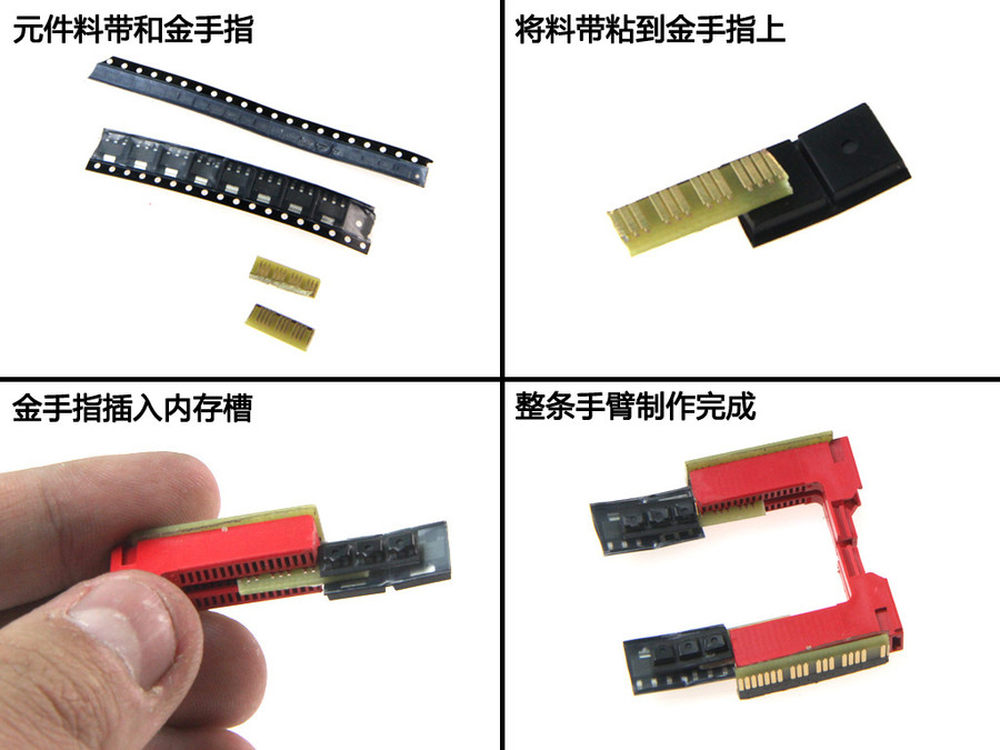

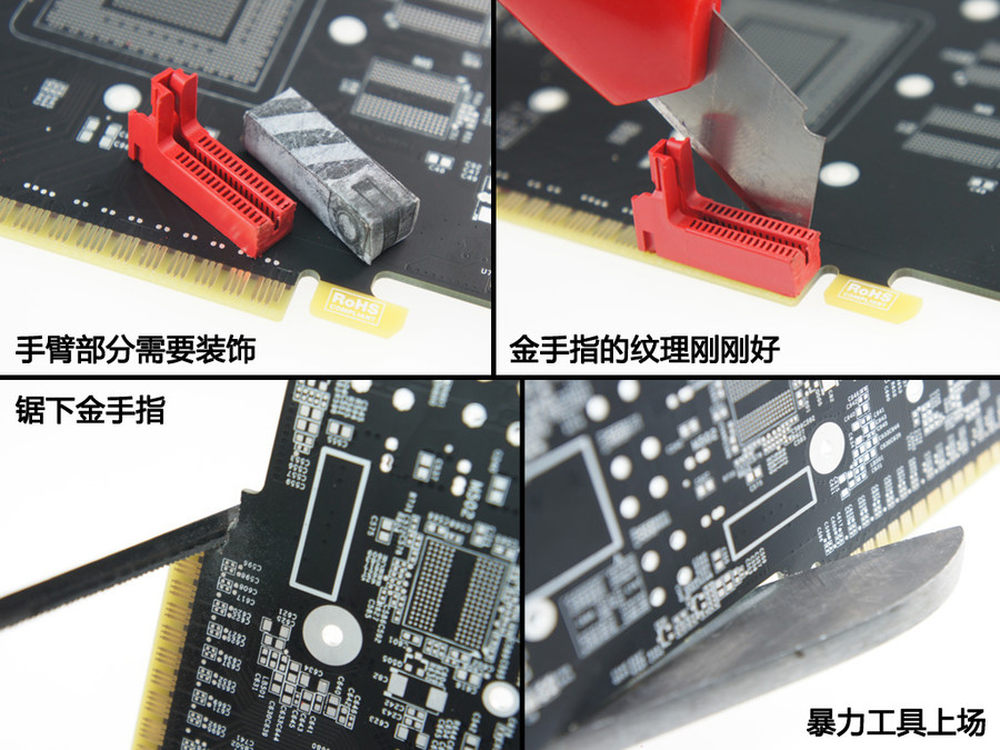

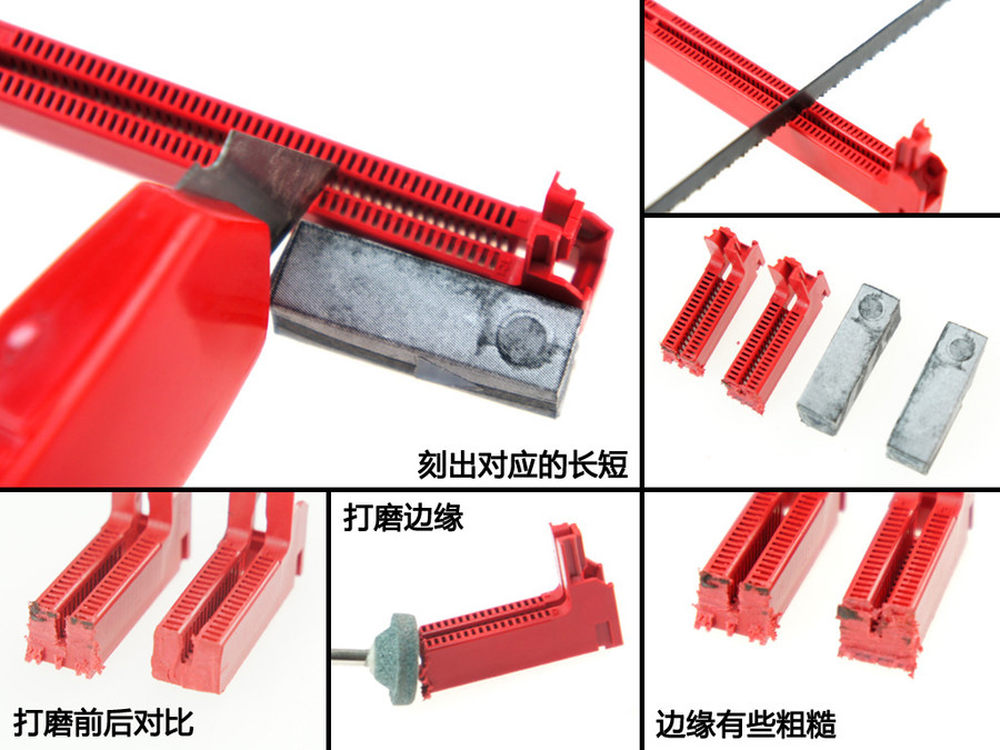

先来制作最简单的部分——手臂，在纸模上实际就是一个长方体，和内存槽的粗细刚好非常接近，不过小编还是将内存槽的卡扣部分保留。究竟是要做什么用呢？请耐心继续往后看！
8/29
由于PCB非常硬，锯条没锯几下就钝了，最终只能请上暴力剪刀上场。
9/29

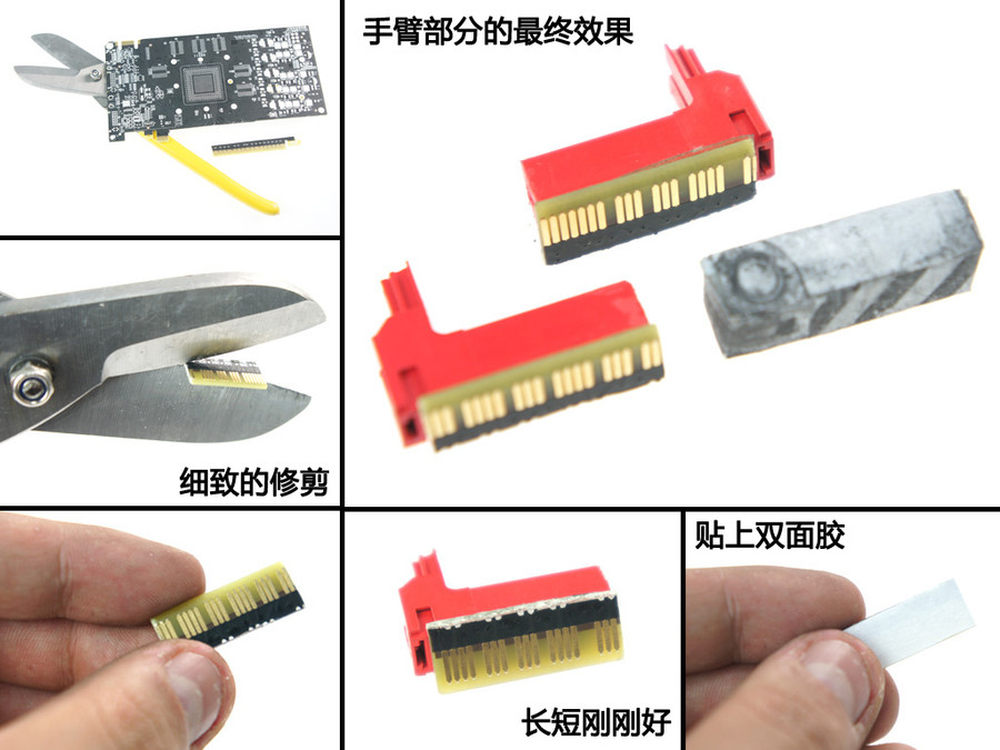

手臂后半部分完成。
10/29
整条手臂制作完成
11/29

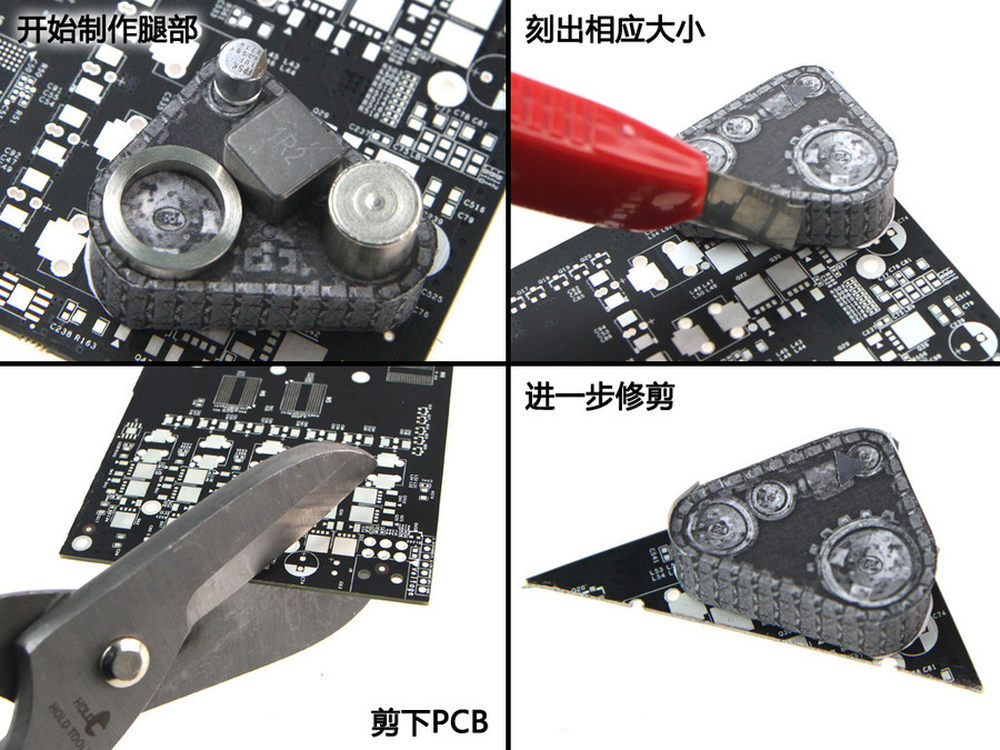

开始制作腿部
12/29

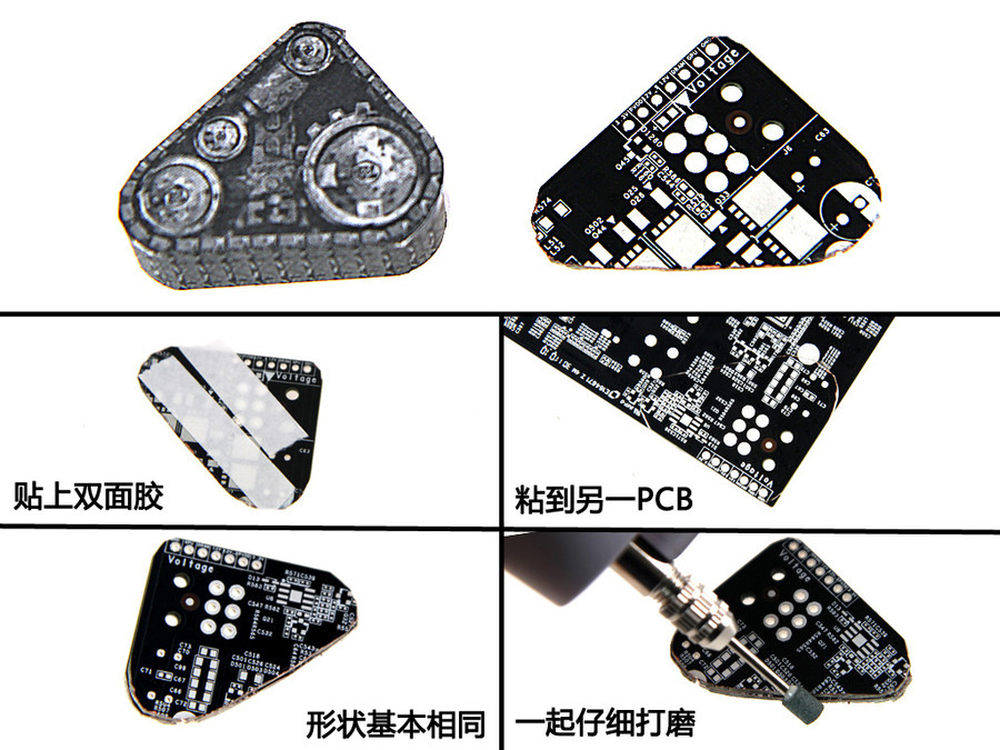

为了保证双腿的一致性，小编将一块裁好的PCB贴到另一块PCB相同的位置上进行裁剪，并一起打磨。
13/29

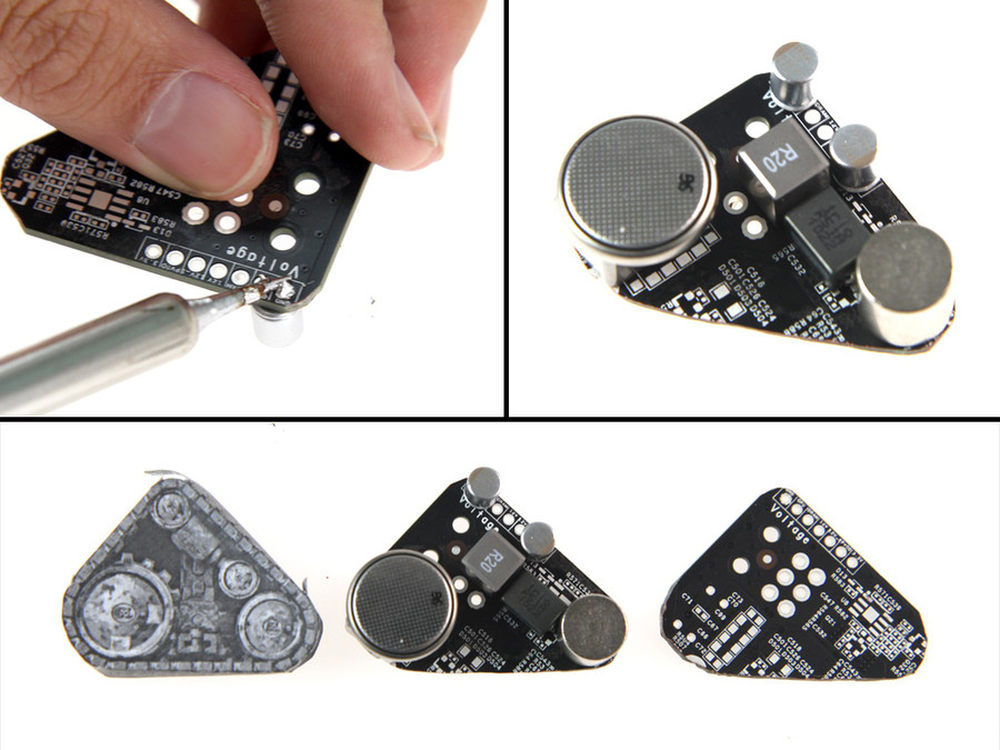

将电容电感等元件焊到对应位置（电池用双面胶粘），最终成品和纸模非常相似。
14/29
开始制作身子部分。
15/29

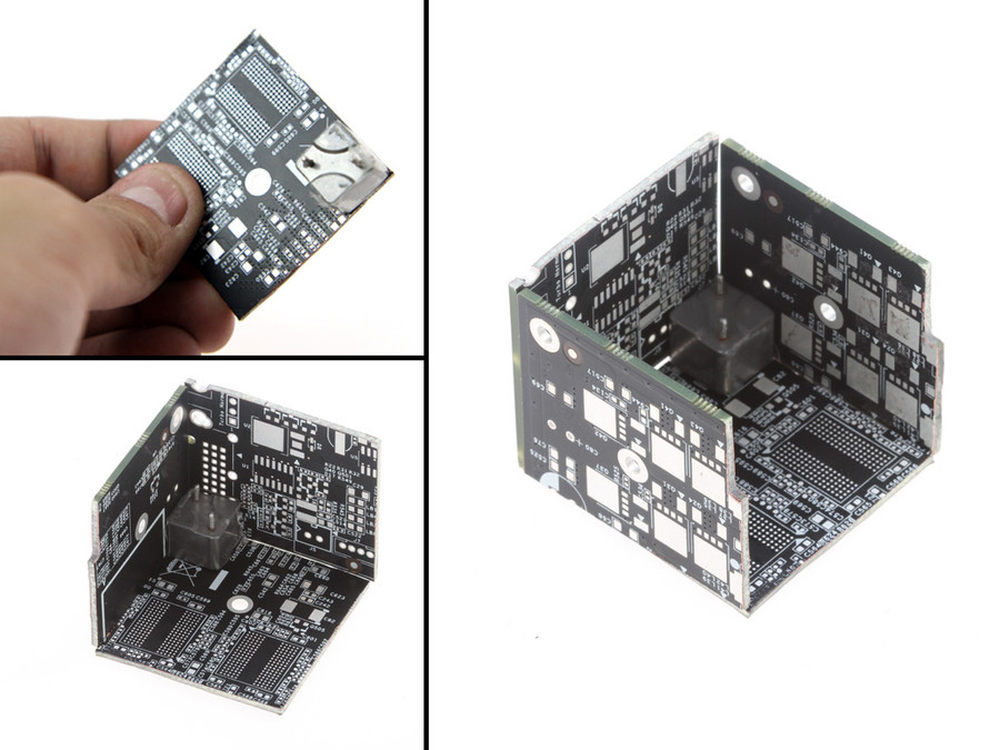

身子内部用接近于正方体的大电感进行固定。
16/29

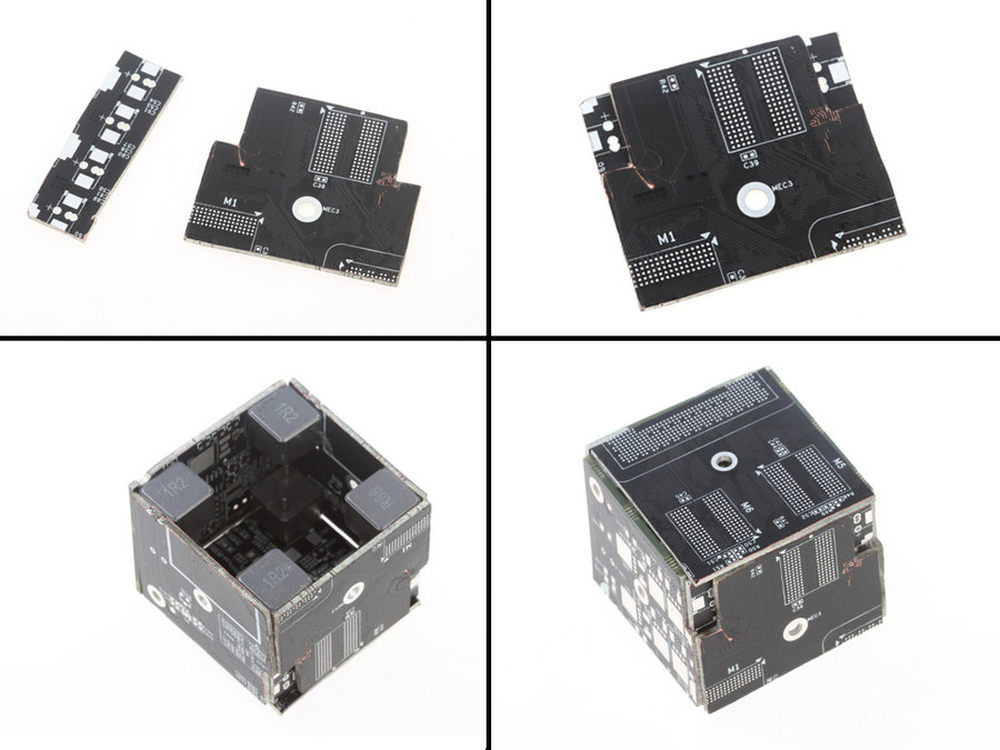

为了突出正面的层次感，小编在正面做了分层处理。不过此处小编也犯了一个错误，此为后话。
17/29

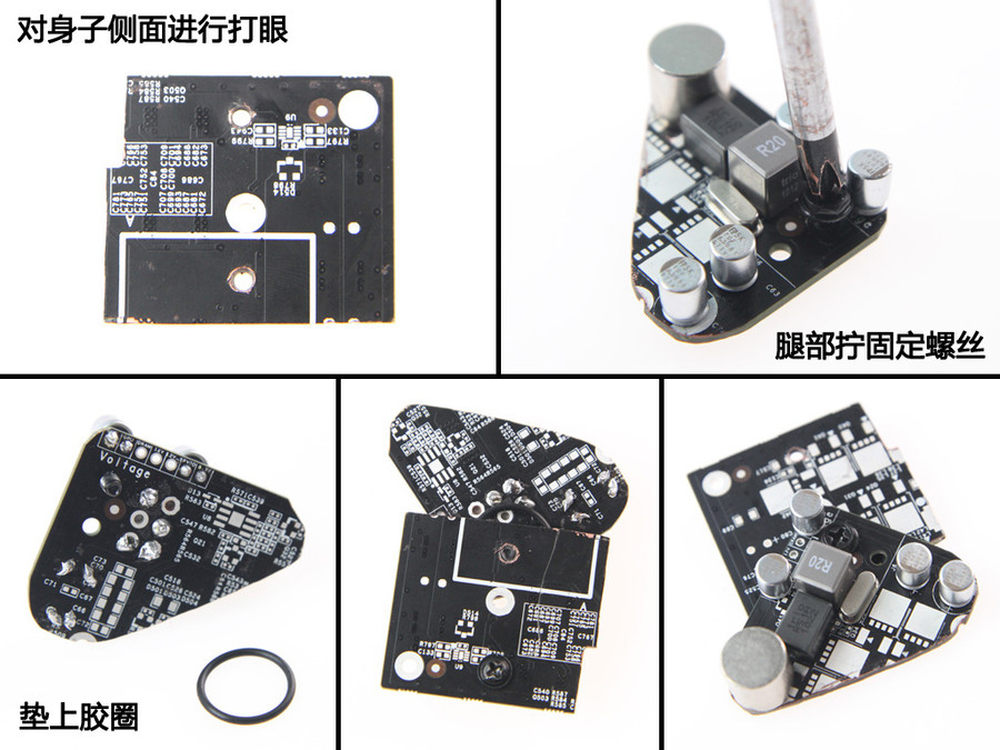

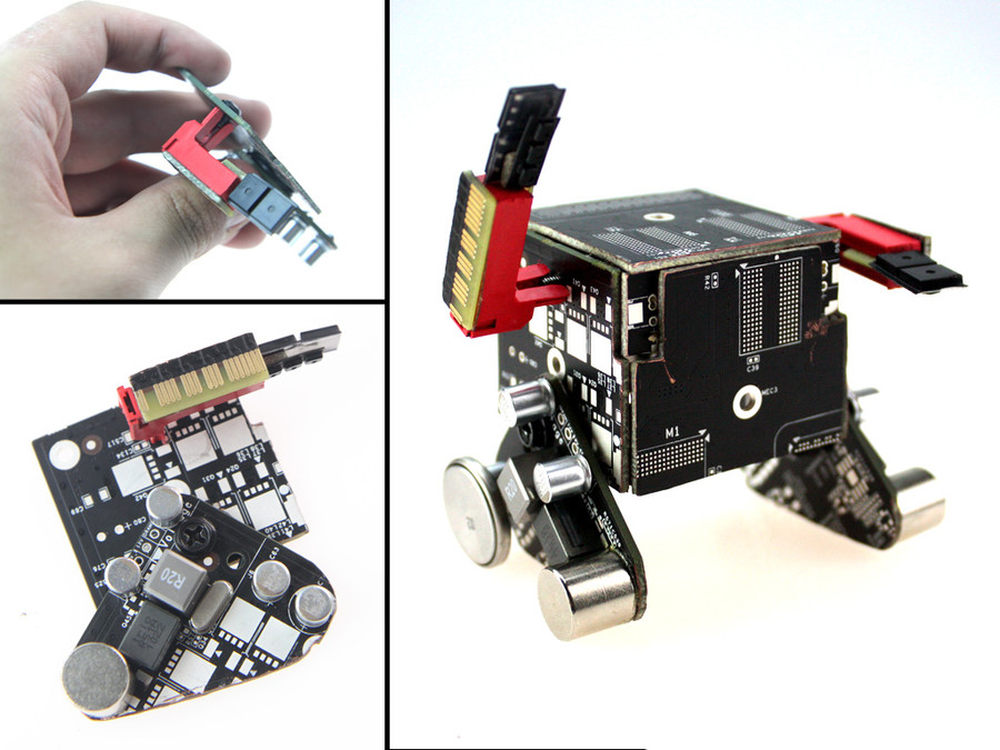

前面小编过早将身子固定在一起，以至于安装手臂和腿部时还要将其卸下。由于腿部焊点有一定高度，因此需要垫上胶圈。
18/29
将手臂上的内存卡扣固定到身子侧面螺丝上（知道留着卡扣是干什么用的了吧，手臂还能动呦！）
19/29

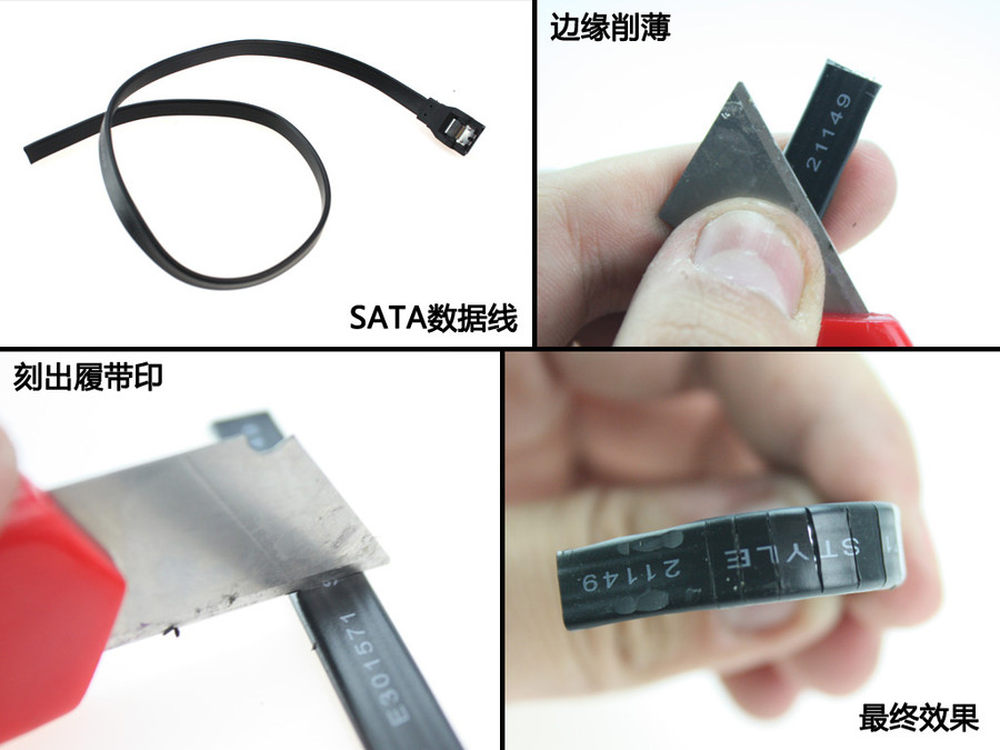

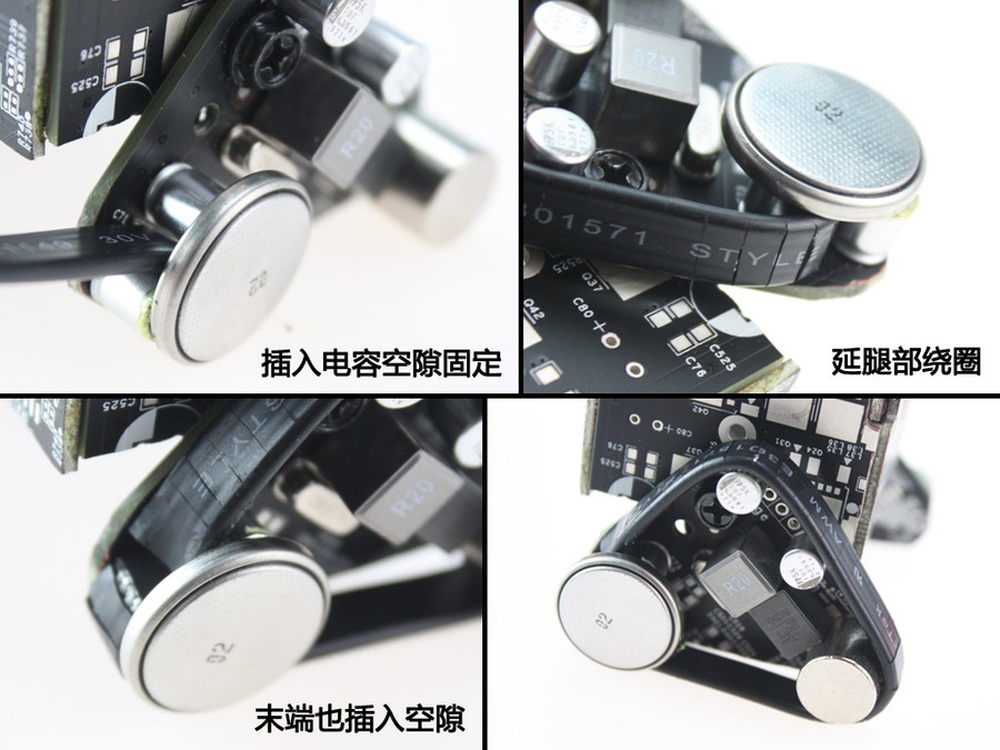

用SATA数据线做履带。（PS：小编承认履带有点窄）
20/29
履带制作完成。
21/29

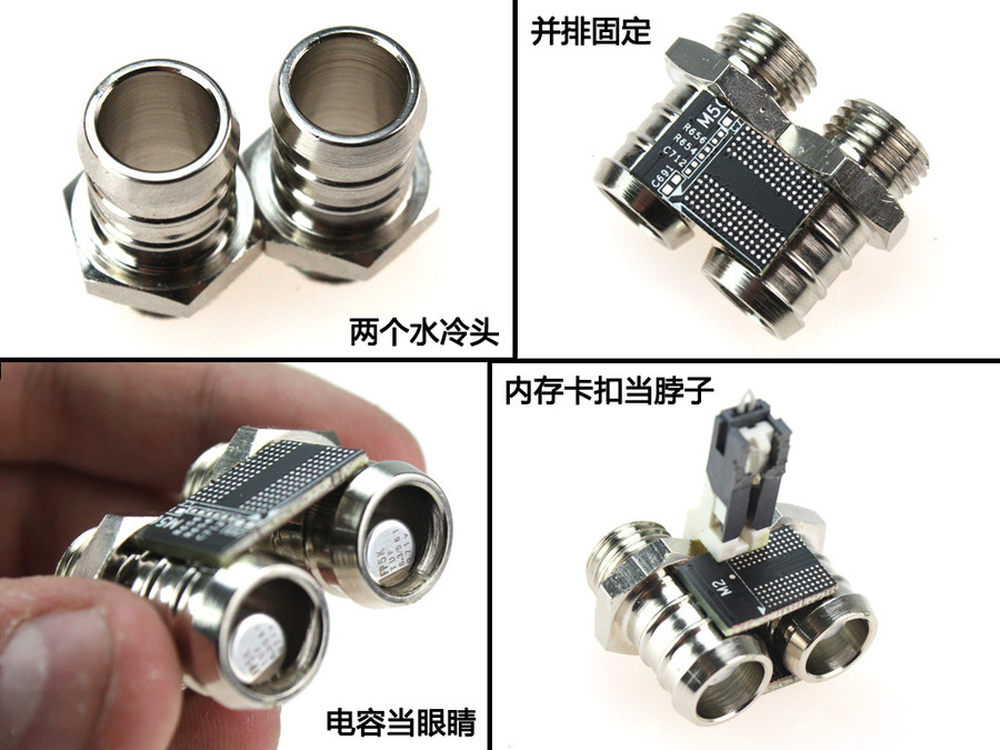

制作头部。
22/29

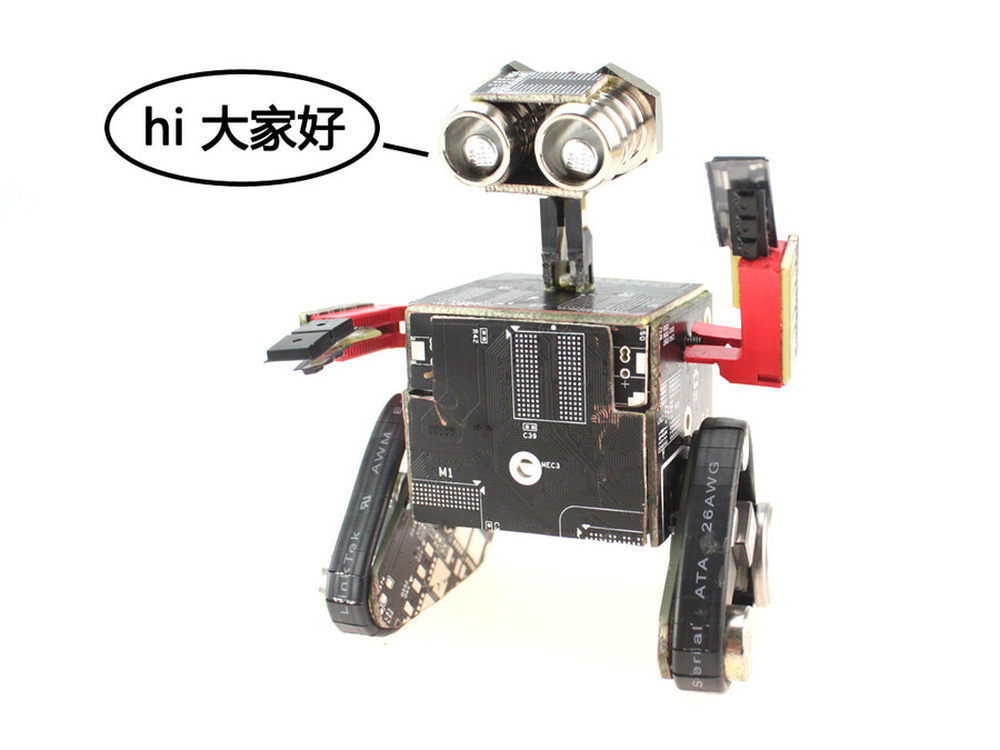

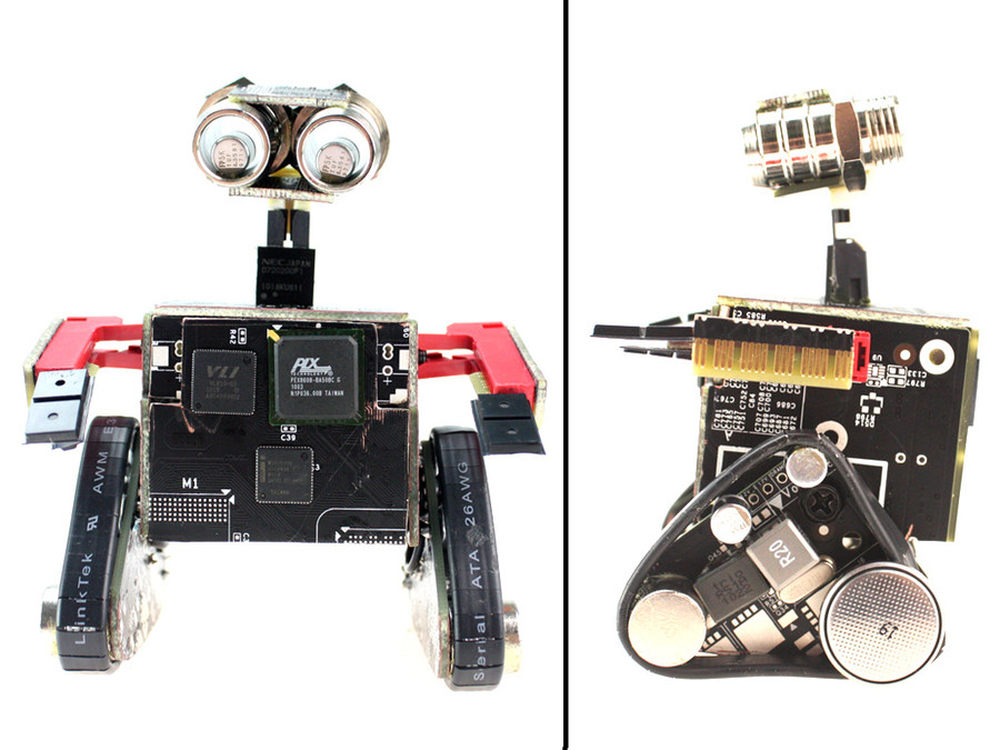

安装完头部可以说基本完成制作，还缺细节方面的美化。先和大家打声招呼吧！
23/29
粘了一些芯片，感觉美观一些。
24/29
外观有些单薄
25/29

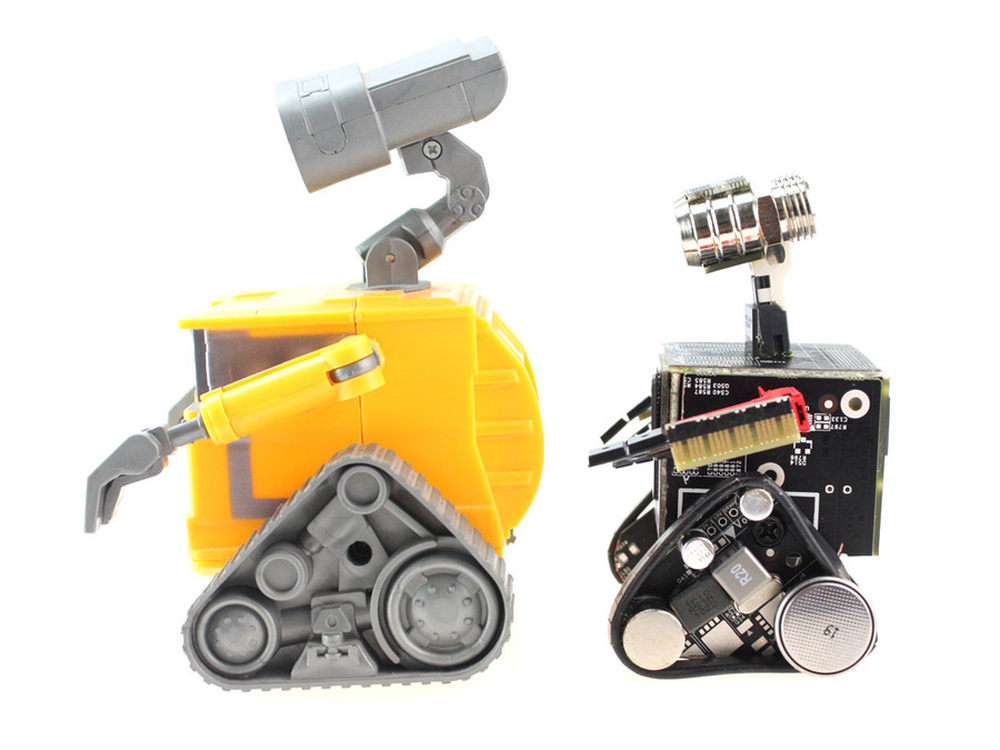

侧面还是很像
26/29

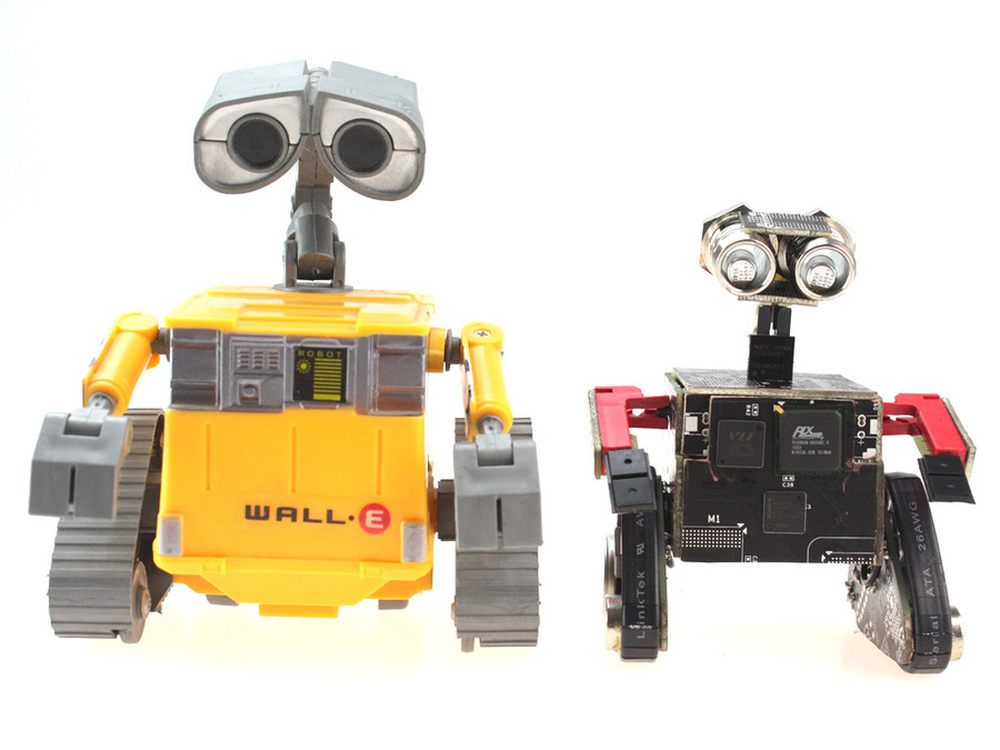

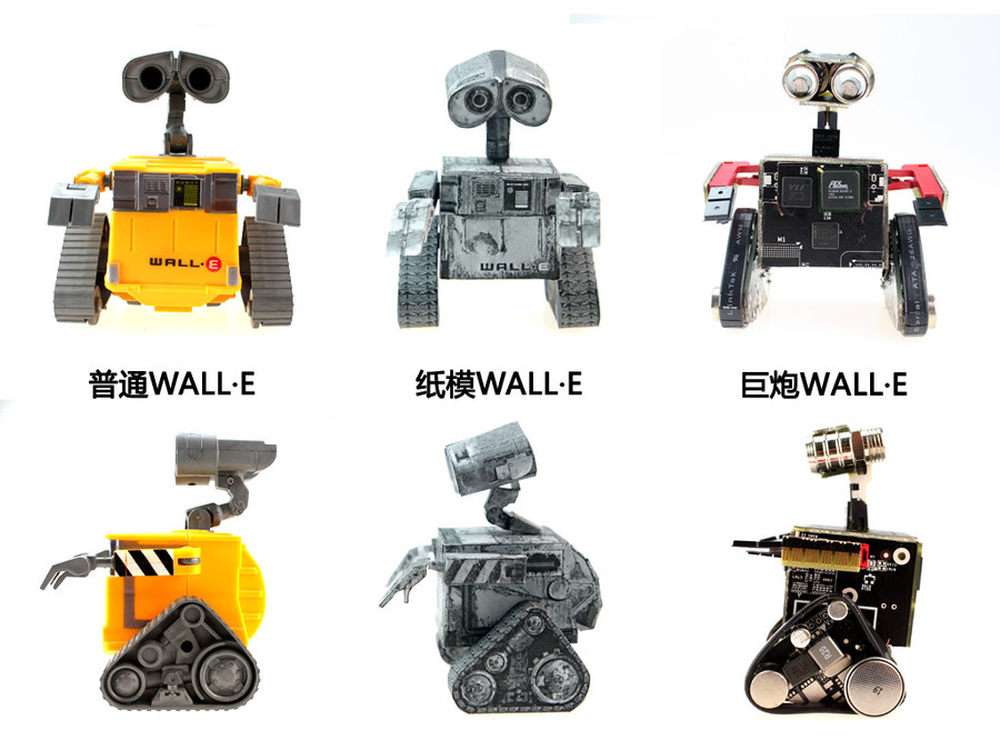

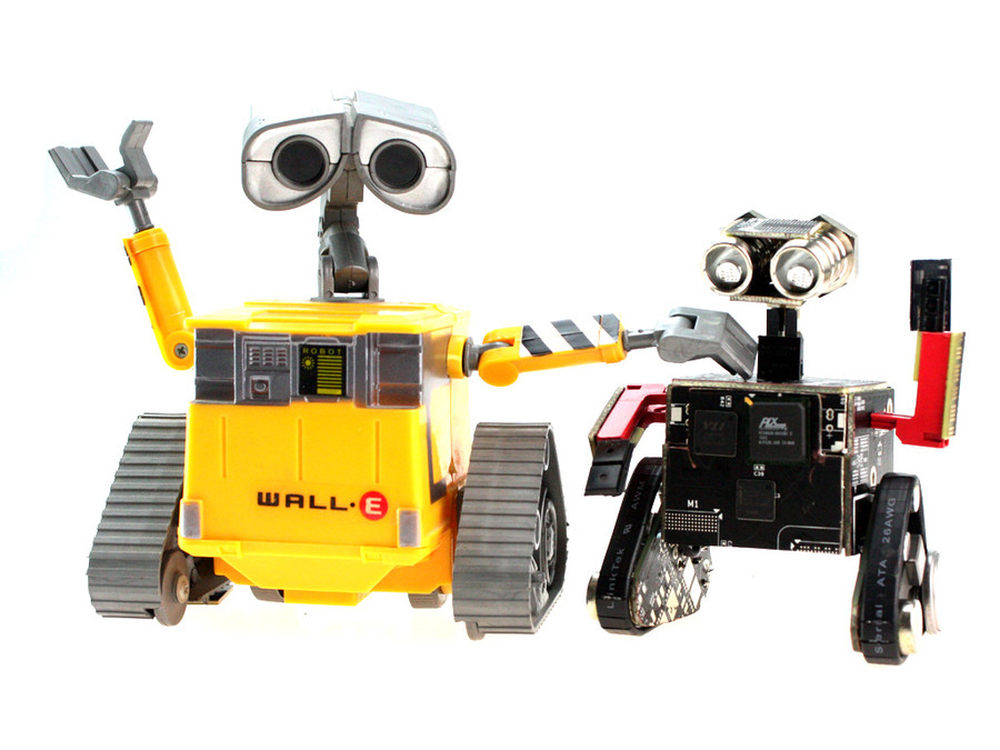

同台亮相
27/29
28/29

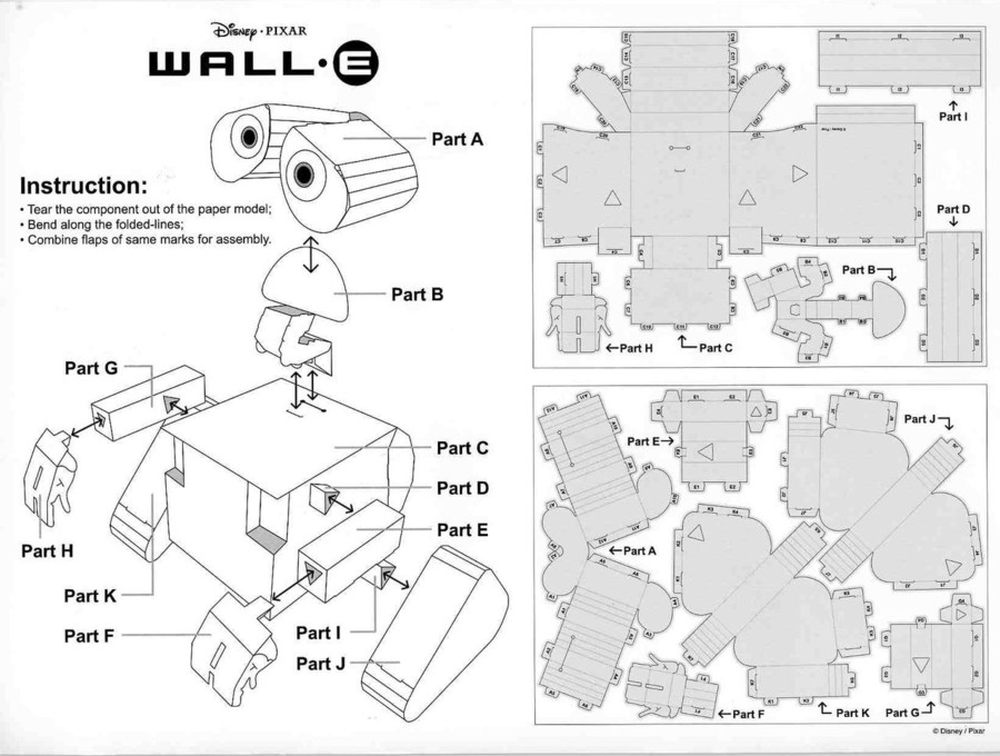

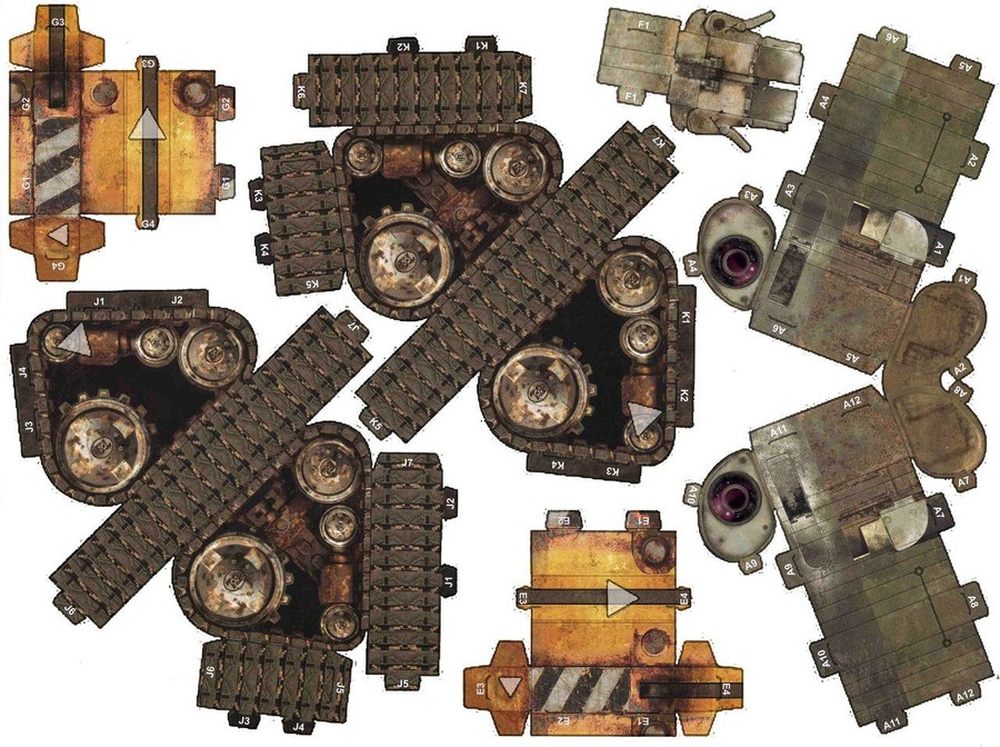

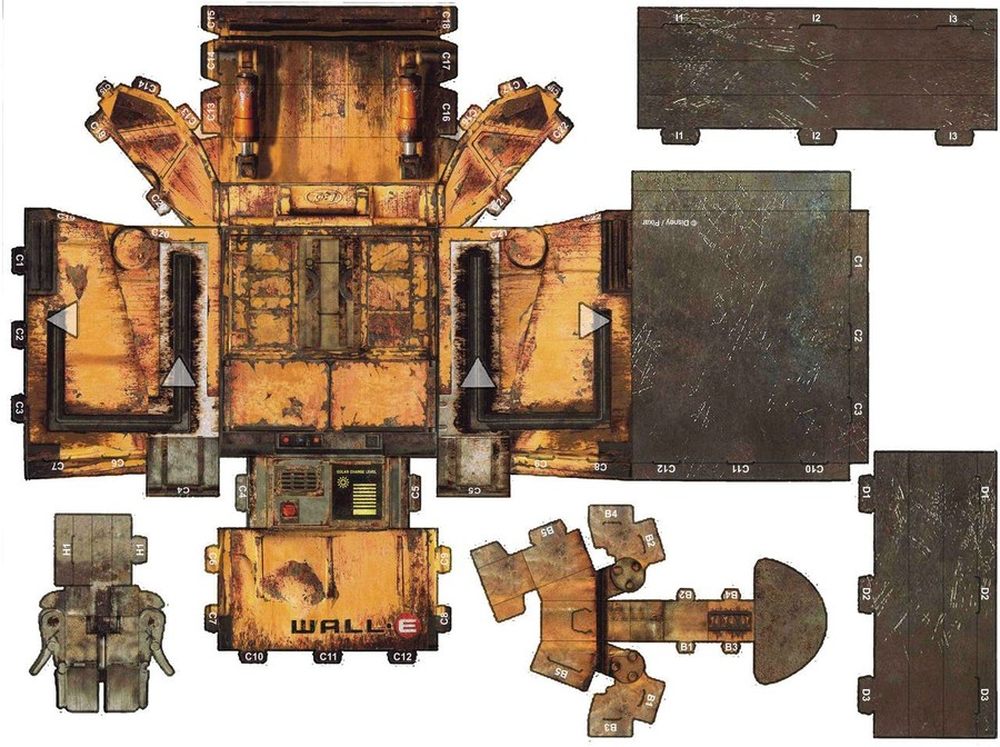

附：彩色图纸，网友可以点击查看原图，直接下载打印并制作。(图纸为迪士尼/皮克斯官方图纸，版权归原作者所有)
