大电容有什么用？电源的保持时间测试
1/11
自从hold姐的表演在网上疯传后，Hold这个词也越来越流行，在电源中也有一种测试标准，就是看电源能不能“吼住”，今天我们就来看看这项测试是什么。
2/11
保持时间是什么？？
即便完全不知道这个概念从字面意思上也可以猜度，这应该是一个“能不能吼住的时间”。
那么需要让电源吼住什么呢？

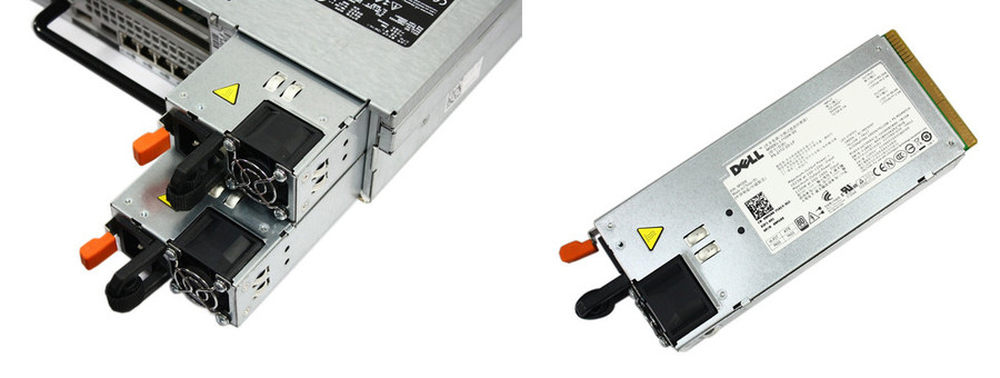

当然是吼住不要断电，但谁都不能保证永远不断电，所以需要全年12个月，每周7天，每天24小时不间断工作的服务器用的电源就是冗余型的，在当前工作的电源出现问题后，替补电源收到故障信号后可以马上接替上来供电。如果替补不能及时跟上，服务器就要断电了。
3/11
家用时也会用到，比如使用UPS应急供电的电脑，在突然停电后能够立刻给电脑提供电源。
但“立刻”是多少？大约16-20ms之间，为什么是这个时间？因为这是50-60Hz市电下一个交流电供电的周期长度，也就是说如果突然断电，那么UPS应该在市电消失后的一个周期内“赶去救火”。
4/11

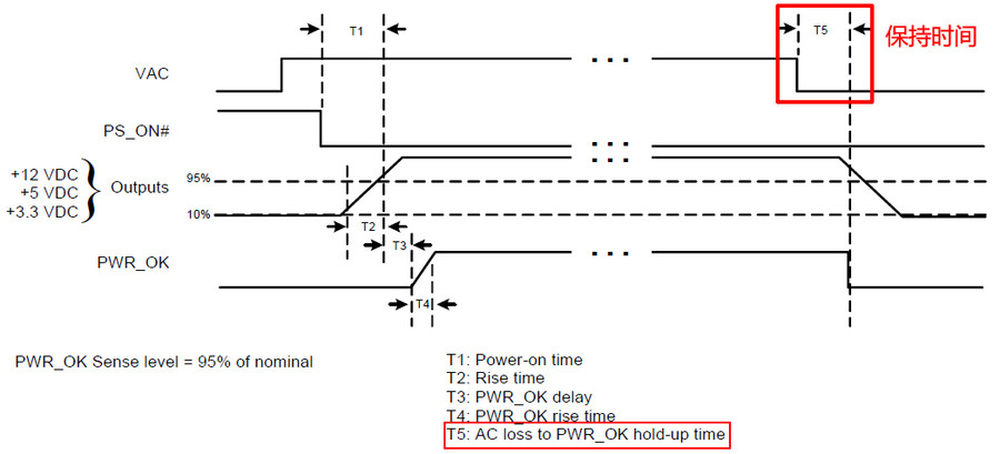

这张图来自Intel ATX 12V 2.3的电源设计规范，其中红框内的就是保持时间相关内容，T5的开始是从交流电断掉起，T5的结尾是从PWR_OK电压降低到0止。
这段时间内发生了什么事？
这段时间由于交流电已经断掉，没有电力供应给电源，但由于电源内还有电容储存的能量，所以输出的电压并不是立刻掉到零，在降低到低于电压规范时还需要一定时间，保持时间就是要求这段时间不能小于16ms。
5/11

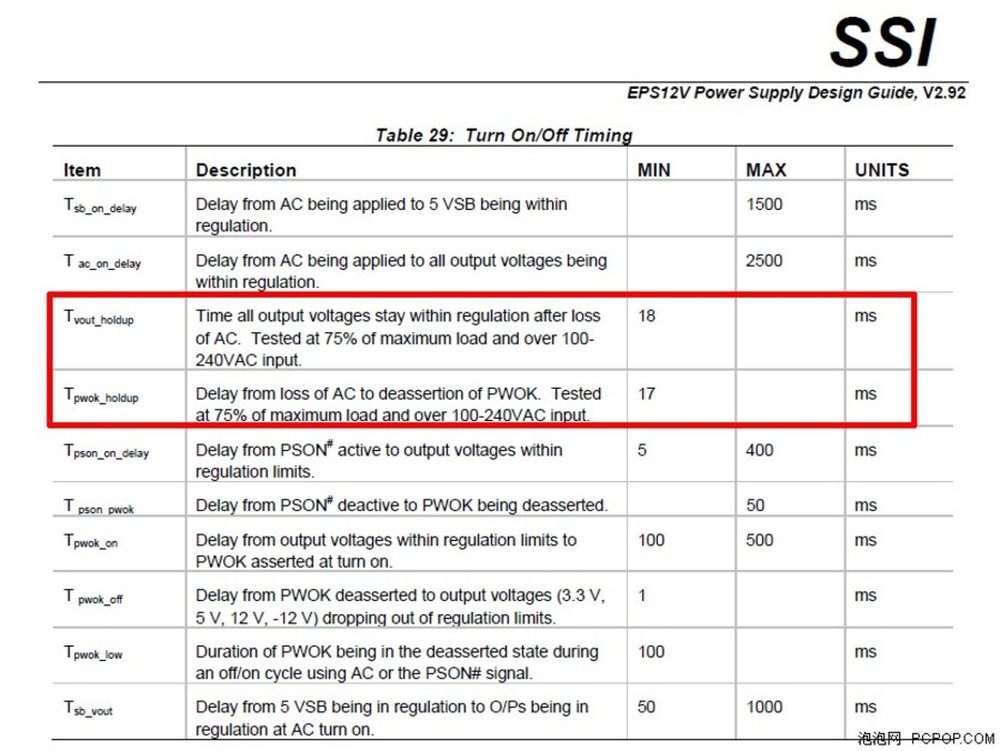

如果您看懂了上一页的描述，就会知道如果在断电前电脑工作的负载越高，那么断掉后，掉压就越快。Intel在更高瓦数的电源设计指导中对保持时间有更详细的描述，断电前需要给电源加75%%的负载，而且要求保持时间为17ms。
6/11
还有一个更加重要的问题：如果不涉及UPS交替供电，那么断电事故发生后，在保持时间中我们的电脑做了什么？我自己也没有找到答案，如果哪位玩家有确实的依据也请您提供线索。
网上有一种说法“这段时间里硬盘磁头会复位”，如果真是这样，问题就严重了，这是个涉及硬盘安危的问题。这也许就是让偏而又偏的保持时间受到这么多人关注的原因。
7/11
能吼住多久的问题一定涉及两个方面：1负荷是多少；2有多少可用的储备。所以对电容来说保持时间也是一个受诸多因素影响的数值，一般来说，如果电源在断电状况下需要输出的功耗越大，那么耗费主电容中的储备就越快；主电容的容量越大，就能提供越久的保持时间。

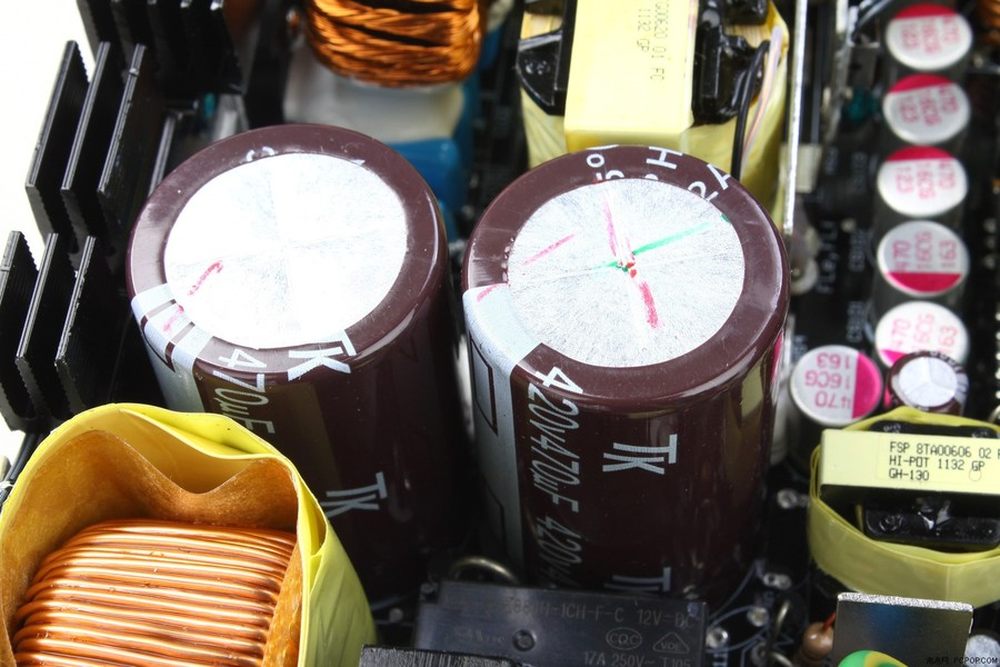

所以我们在高瓦数的电源中往往见到主电容是2枚或者3枚并联的设计，就是为了保证足够的存储。
8/11

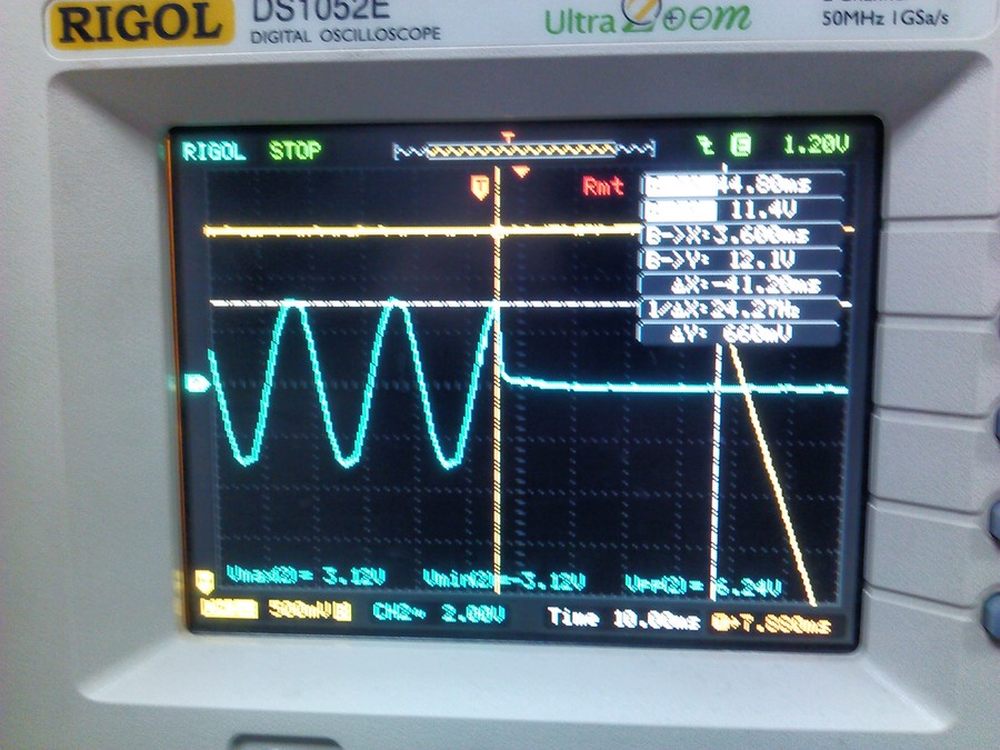

这是一个500瓦电源在负载为200瓦时断电后的保持时间测量。可以从图中得知，保持时间超过40ms，远远超过16ms的规定，不过这时只有电源负载的40%%，电源规范中要求的是75%%以上。
9/11

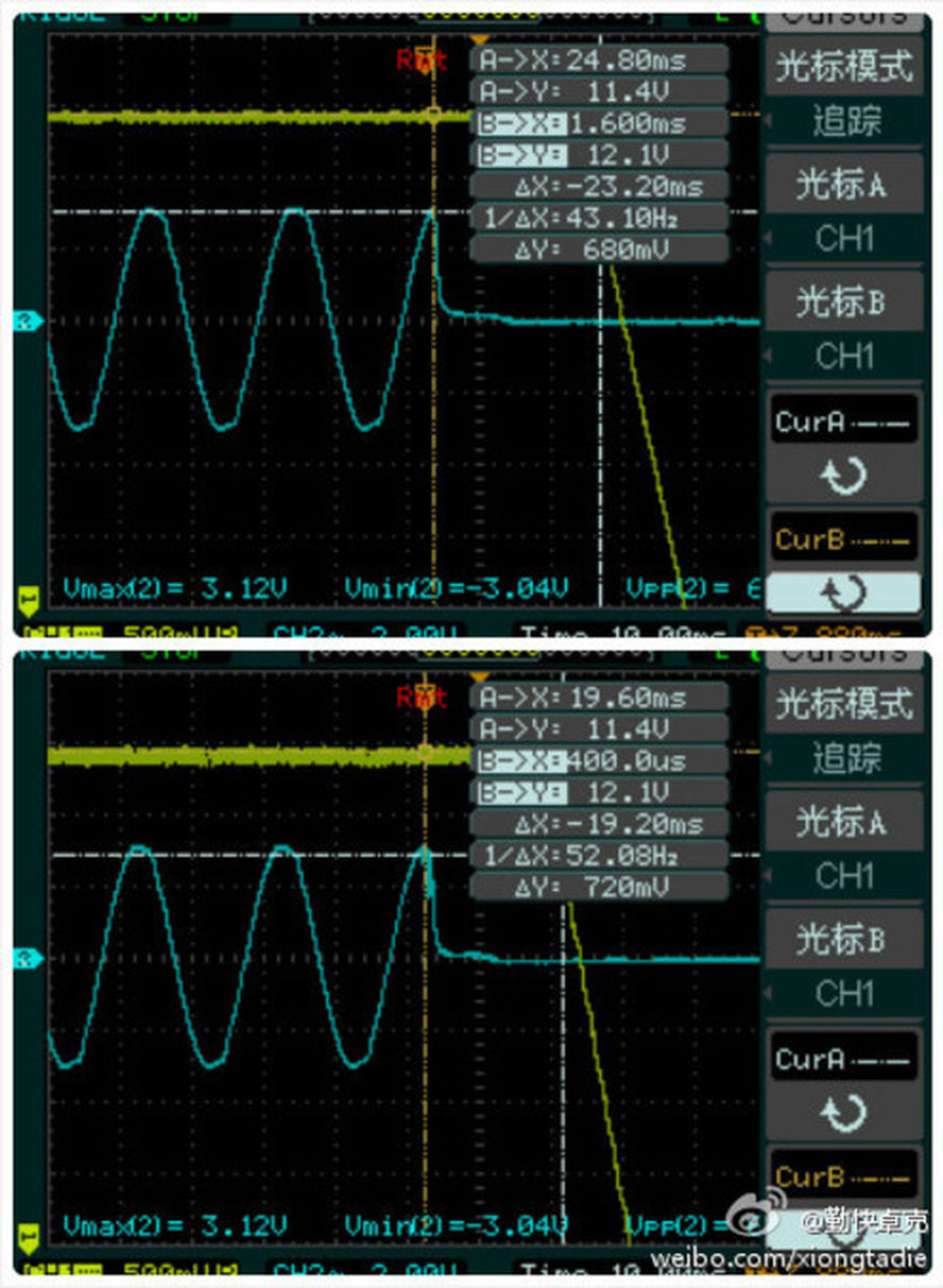

依然是这个500瓦电源在80%%负载下的保持时间为19ms，在100%%负载下的保持时间为17ms，都高于Intel电源设计指导中建议的值，不错。
从方案上看，这颗电源是伟训白牌-铜牌的双管正激方案，500瓦电源配备了330uF日化的主电容，耐压420V稍高，也有助于提升保持时间。
10/11

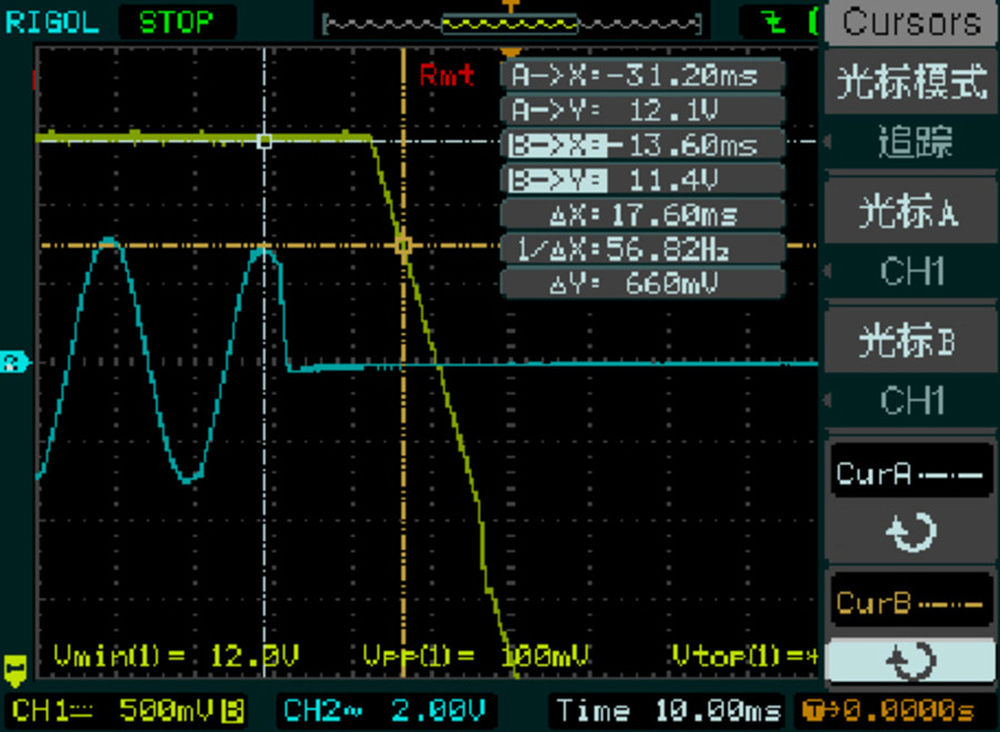

另外我还测试了2年前侨威的主动PFC CM6800控制的双管正激开关 二次侧同步整流，DC-DC处理3.3V和5V输出这个结构，转换效率勉强做到金牌，这样的1000瓦电源，在80%%负载下可以达到17.6ms的保持时间。主电容容量为660uF，400V耐压。
