梦幻豪华做工！天鹅展翅机箱Mod实录
1/46
机箱Mod一直是DIY玩家满足个性化定制的目的，以打造出符合用户特殊使用体验和审美的需求。个性化的机箱定制不仅考验了用户的动手能力，同时也包含了用户的灵感和思想。
而个性化的定制，除了满足用户审美需求也实现了特殊的用途，例如Cygnus X1机箱，完成审美需求的同时，也极大的方面了用户开关机箱、接驳设备的需求，将时尚和方便巧妙的融合在一起。
本文中的机箱全部源于手工打造，小到一个脚柱大到机箱侧面板，以下的内容将为你全面呈现Cygnus X1的打造过程。
2/46

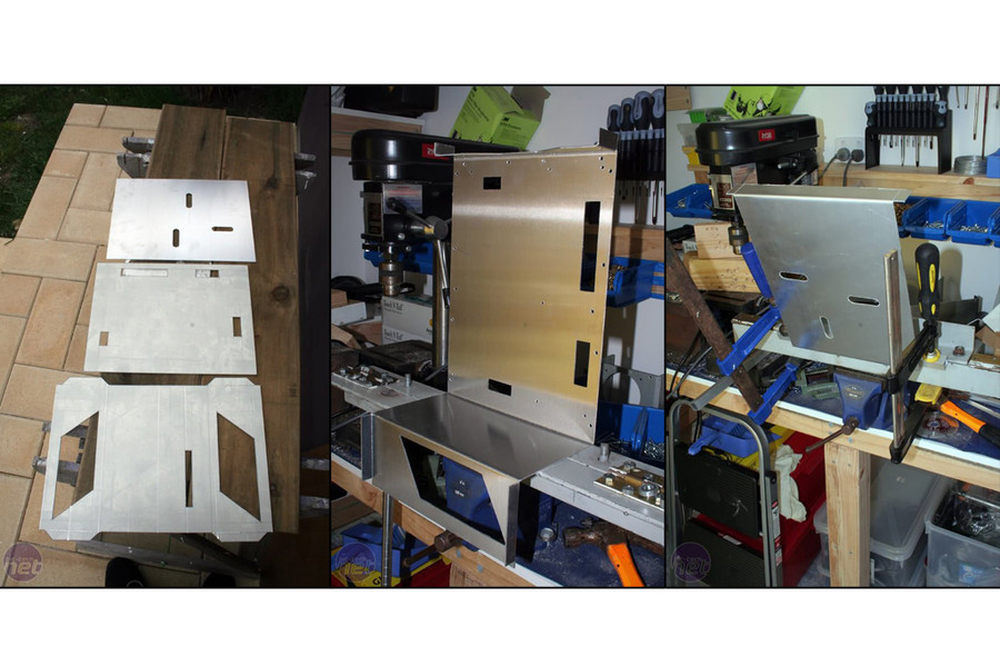

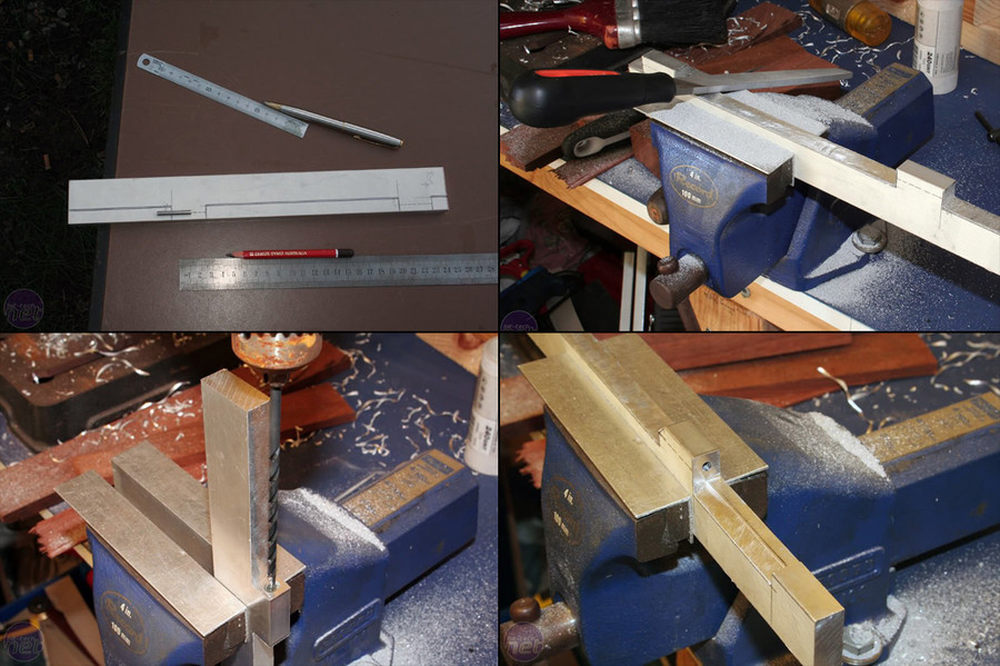

画设计草图，进行面板加工，值得注意的是由于金属的墨粘性并不好，须在面板表面梦一层纸，作画图设计之用。
3/46
进一步完成各面板的加工。
4/46

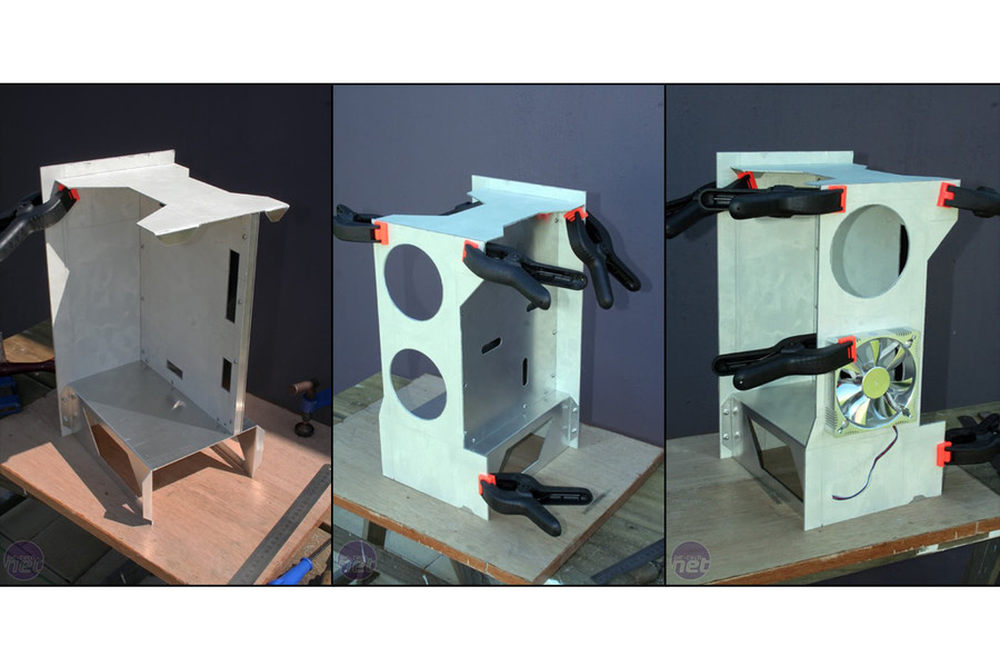

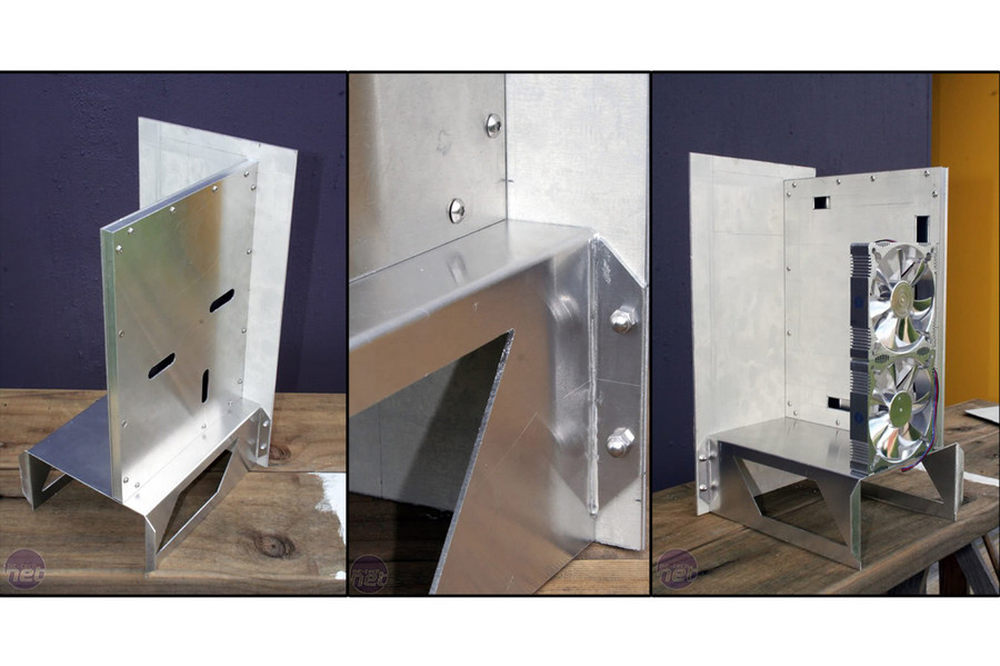

将加工好的部分面板进行拼接。
5/46
对已经拼接好的雏形进行喷漆上色。
6/46

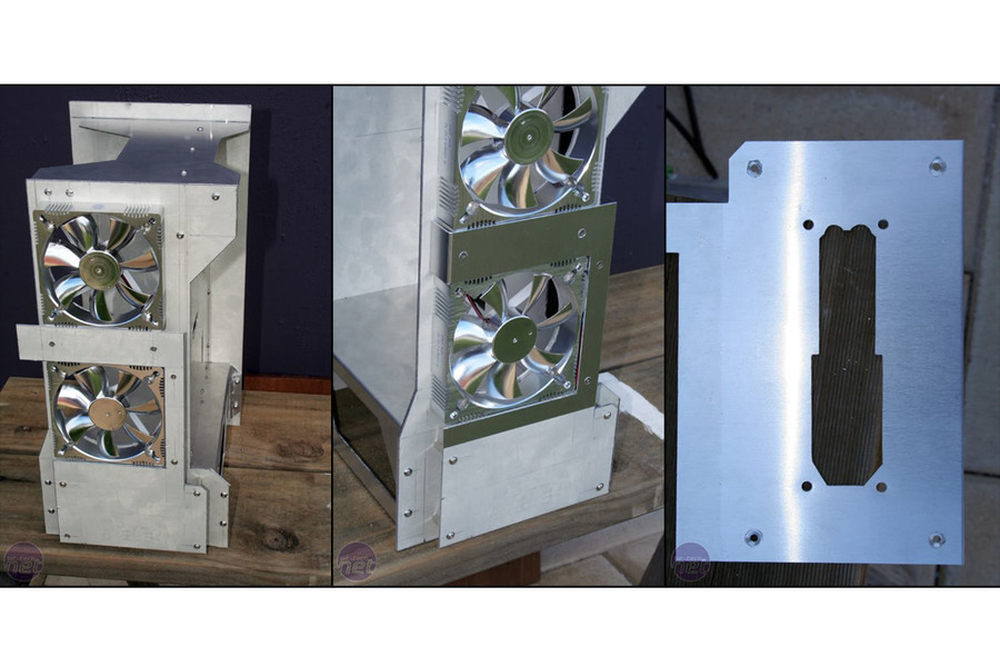

添加了两枚Evercool风扇作为前置进风。
7/46
IO切换开关的设计。
8/46

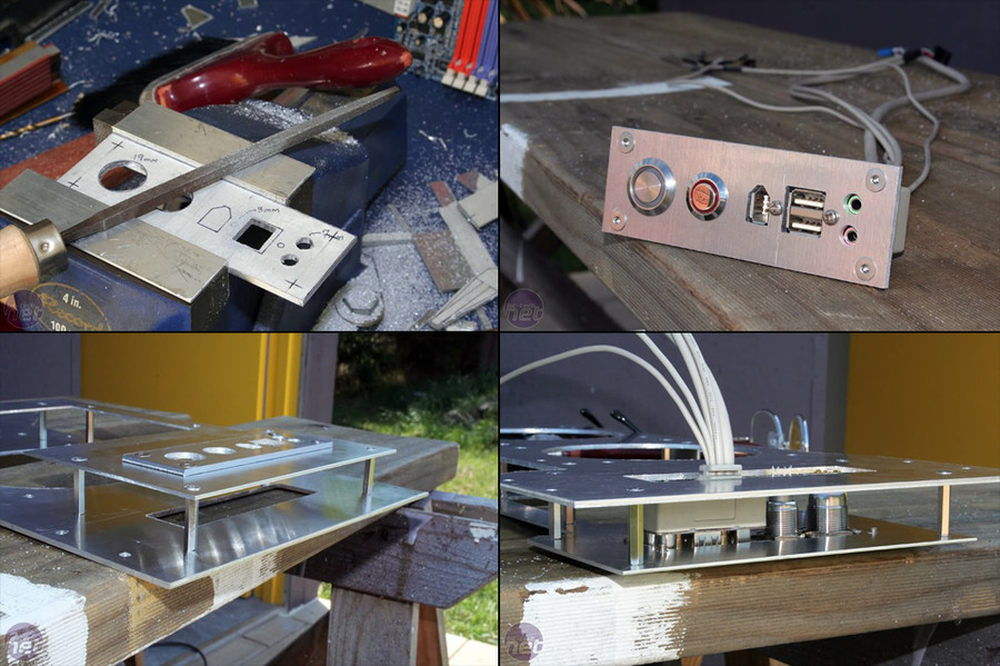

前面板接口和按钮设计。
9/46

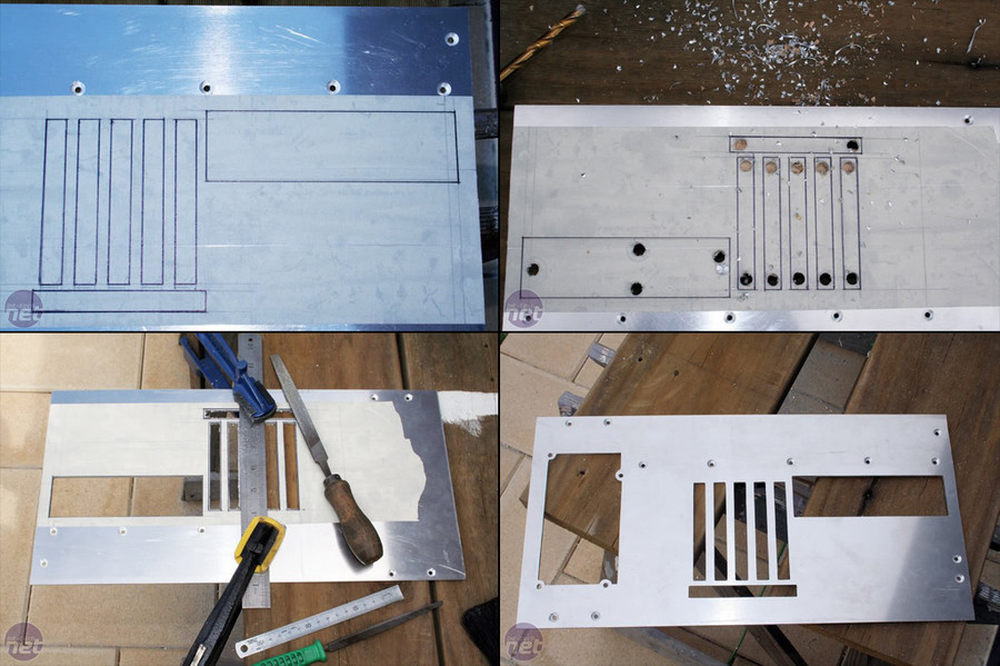

背部IO面板的设计，包括PCI卡槽和IO卡槽。
10/46

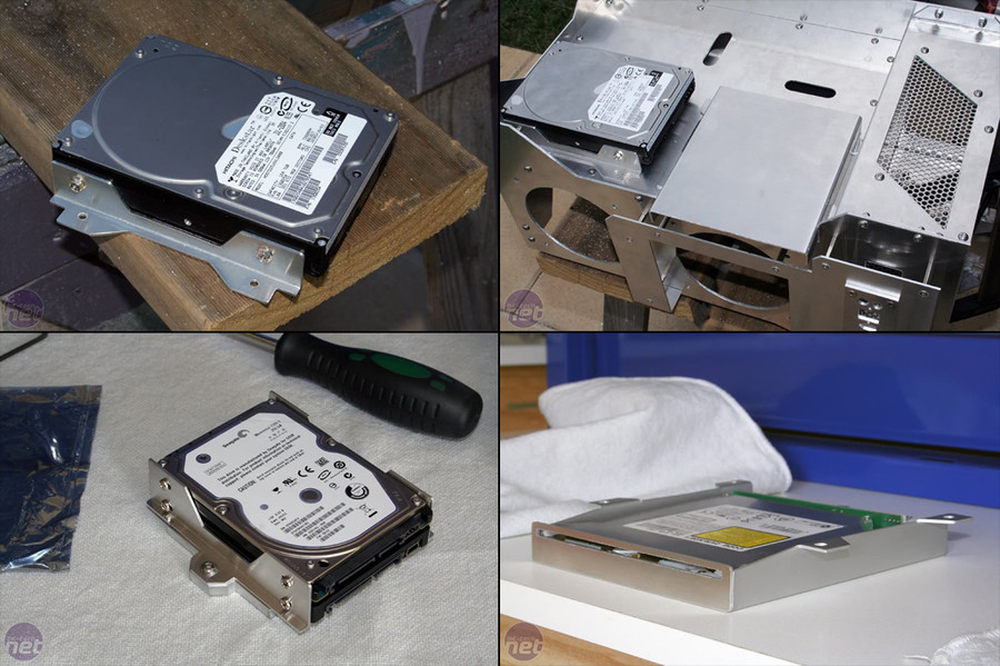

设计硬盘托架，另外光驱使用的是吸入式笔记本光驱。
11/46

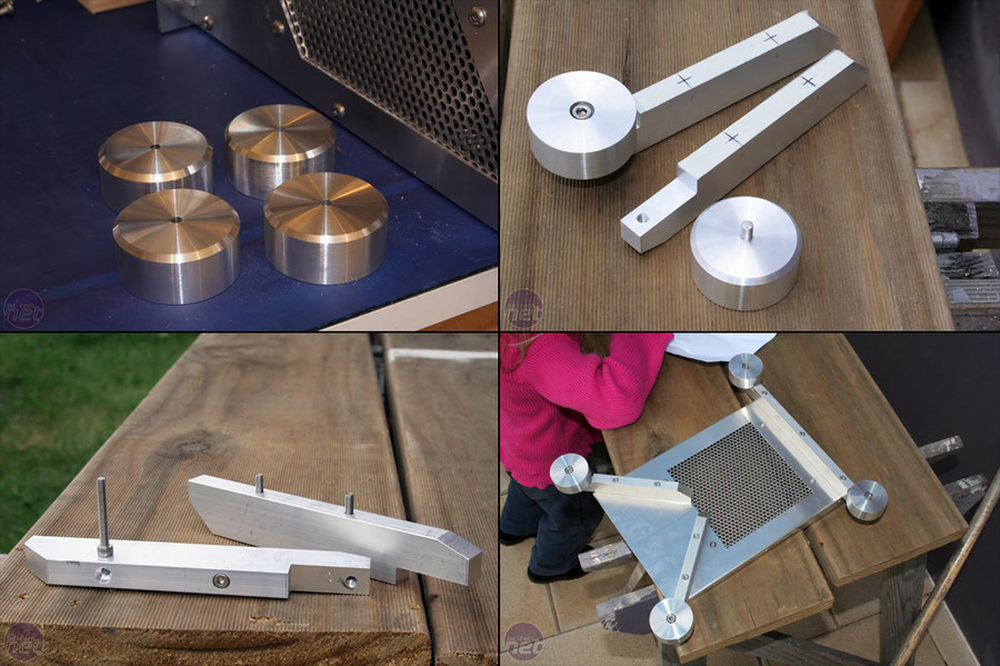

机箱脚垫采用了金属圆柱，通过连杆固定。
12/46
机箱外部轮廓初步效果图。
13/46
对机箱面板表面采用阳极电镀，避免被氧化，这期间共耗费了5天的时间。
14/46

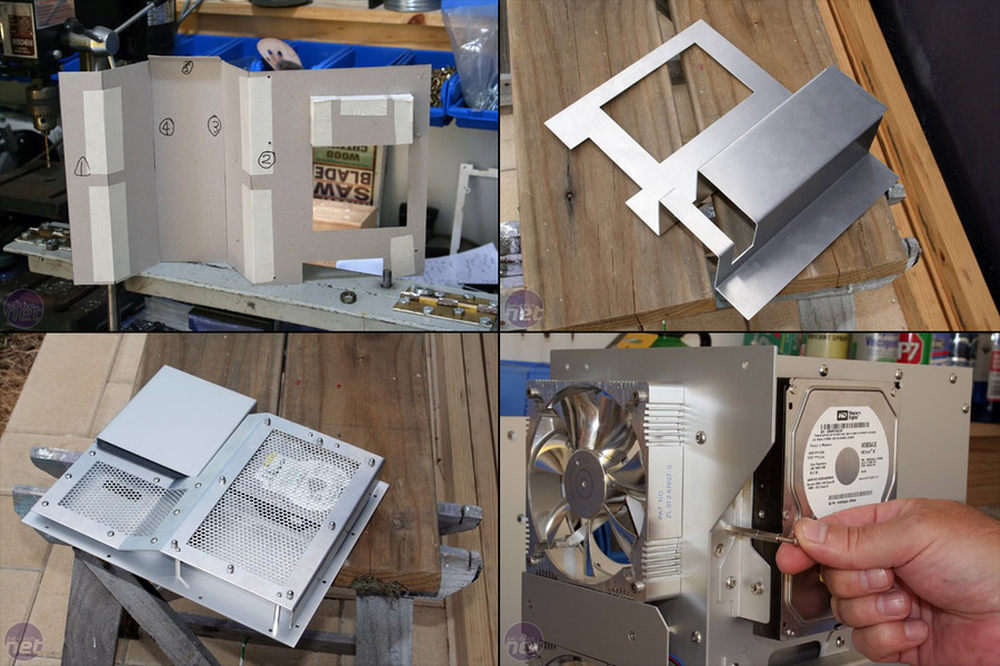

由于机箱的封闭度较高，内部风道采用了封闭式设计，以提高散热效率，图为内部风道的分隔面板。硬盘也得设计散热窗。
15/46

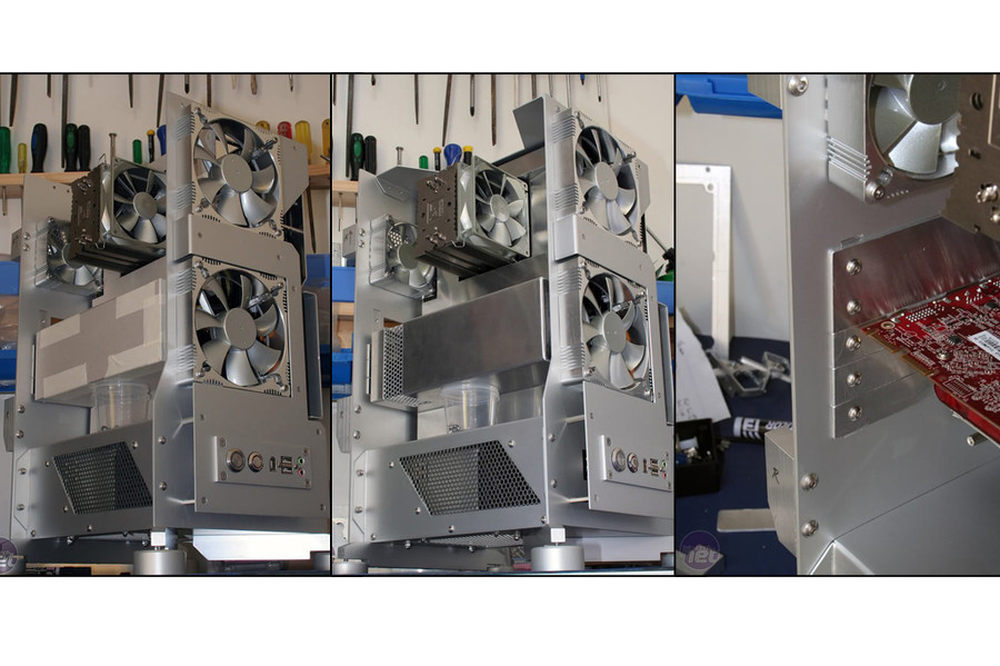

安装PC各部件，包括CPU、主板和显卡等设备。
16/46
机箱内部两个最大的热源显卡和CPU都采用了独立的散热风道，互不影响。
17/46

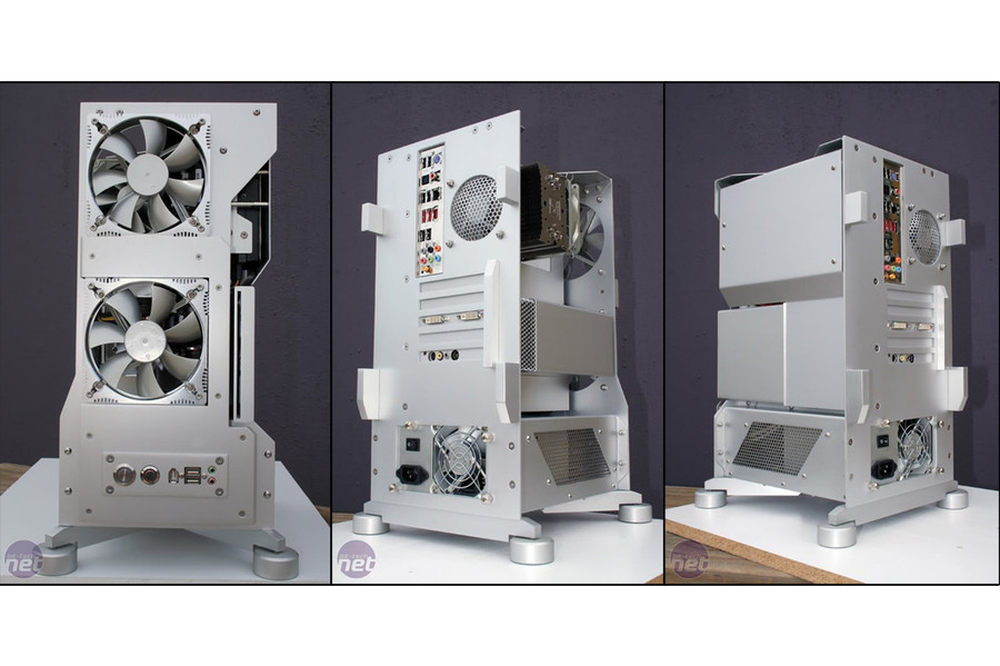

盖上侧面板后的效果，侧面板实际充当独立散热隔离面板。
18/46

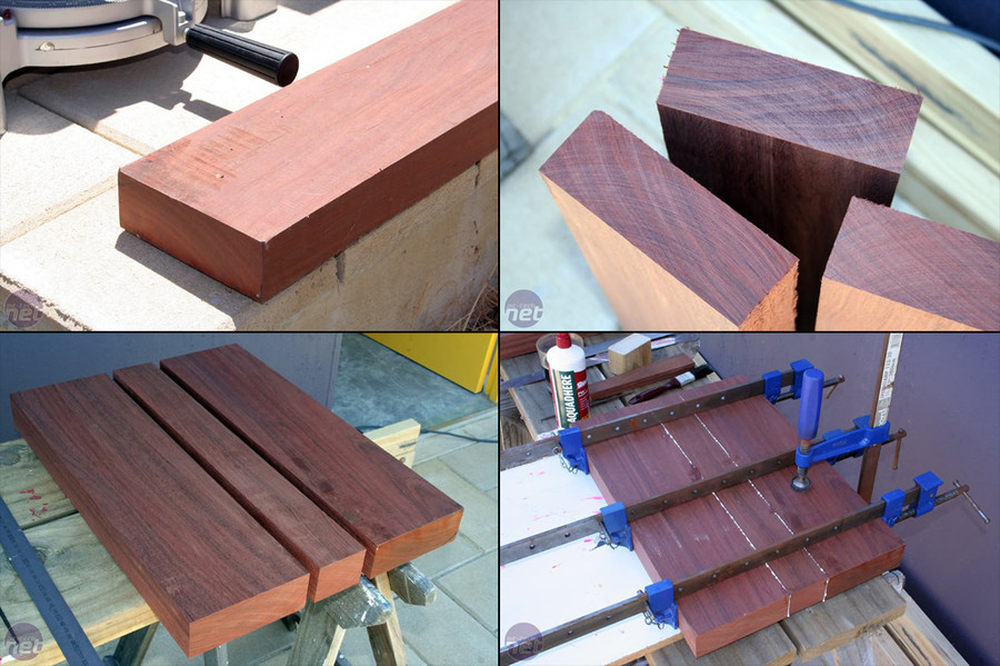

至此，前一阶段的机箱内部金属构造已经基本完成，接下来是机箱的外围木质面板设计，木材选用了澳洲红木（贾拉木（Jarrah）），一些高档家具就是使用这种木材。
19/46

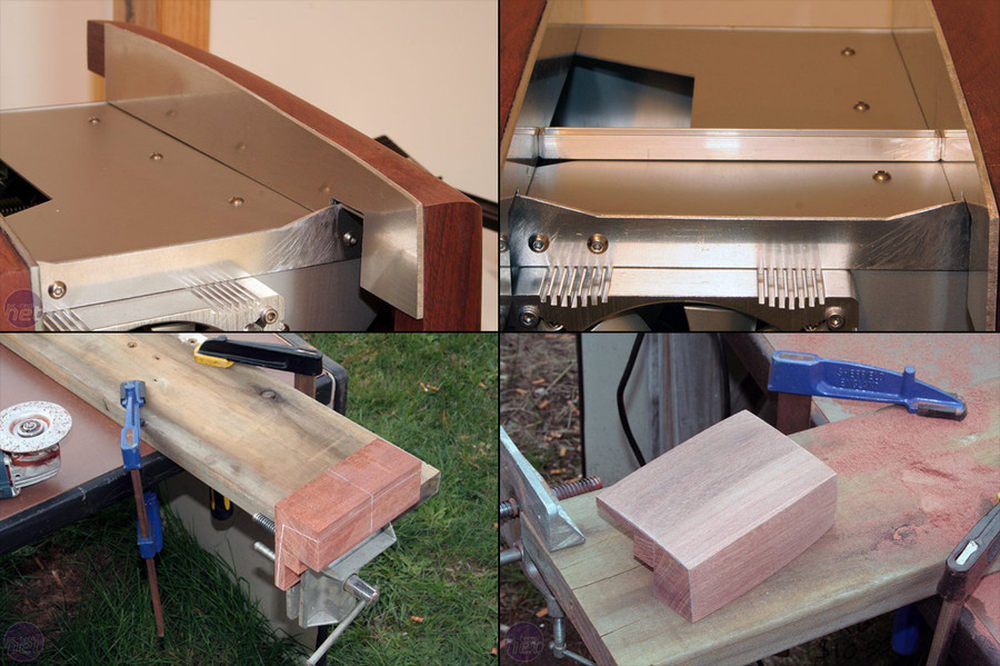

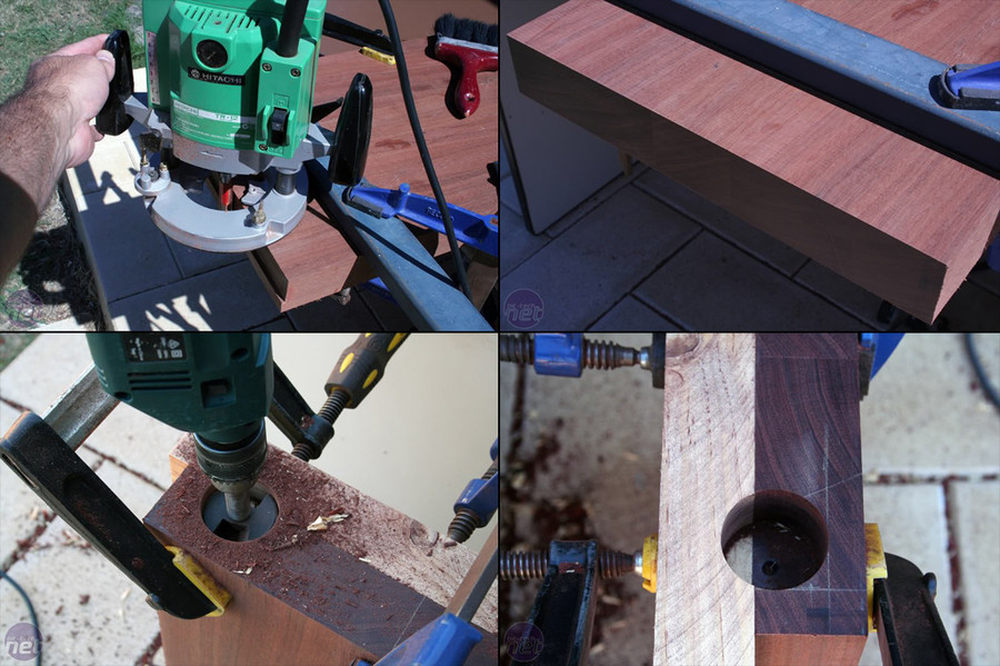

使用车床对面板位于机箱脚垫处进行打磨，确保机箱整体的严合。
20/46
除了机床打磨还得进行一轮手工打磨，下面图片为打磨完成的效果图。
21/46
机箱内部进行镂空处理，内部的热容空间以及美观。
22/46

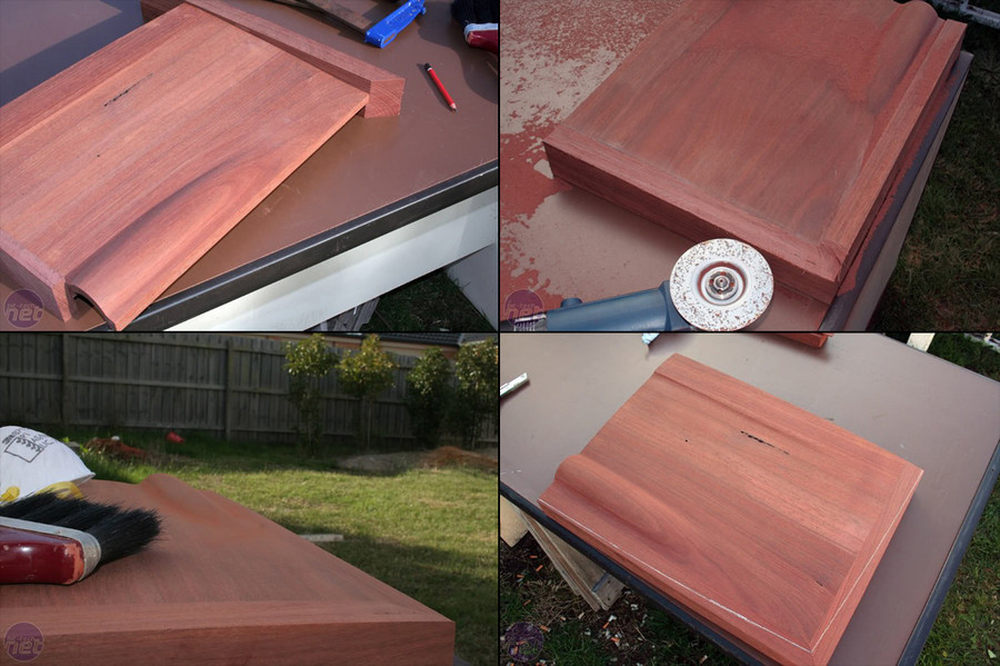

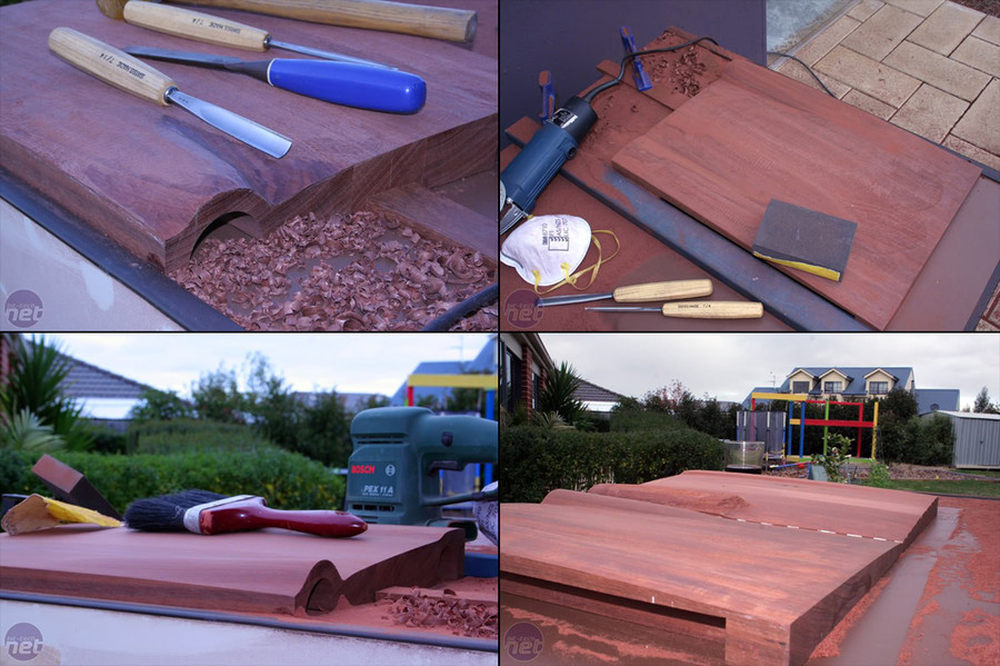

接下来对面板的外层进行抛光打磨。
23/46

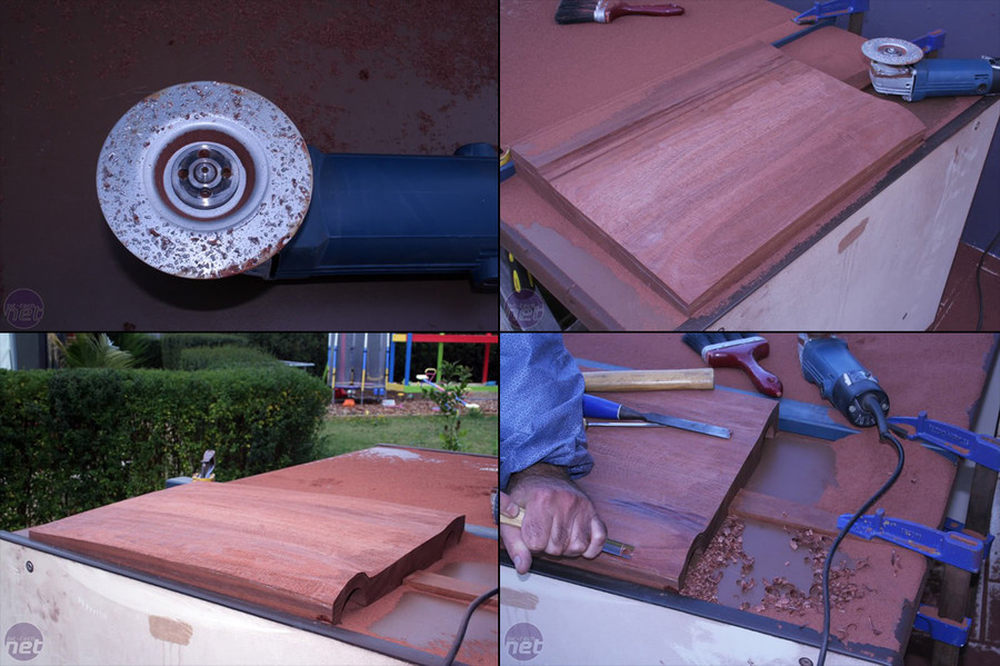

对机箱侧面板进行打磨还要用到一些手工工具，流出一个突出的部分，避免单一直白的平面设计。
24/46
抛光打磨完成后的效果图。
25/46

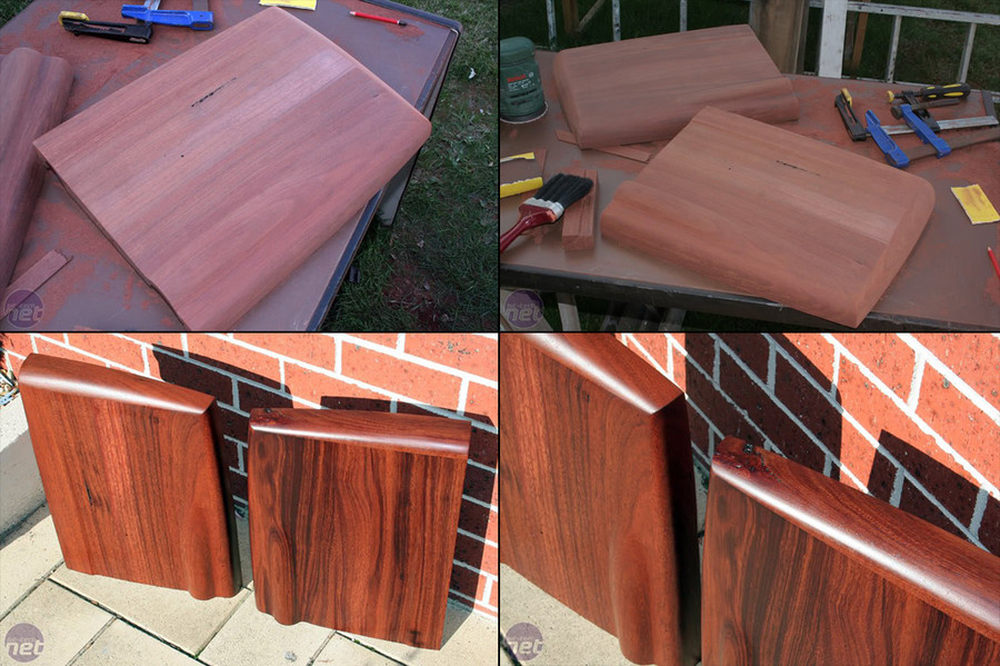

为了美观还得上油，确保色泽以及避免木材腐烂。上色后效果出现了很大的转变，是不是有点家具的感觉。
26/46

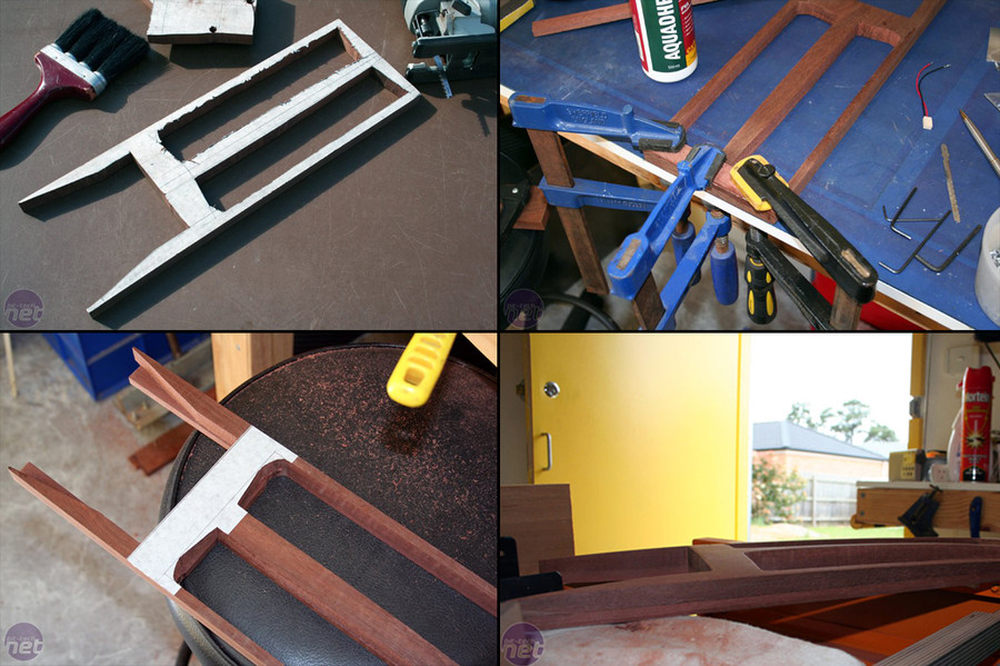

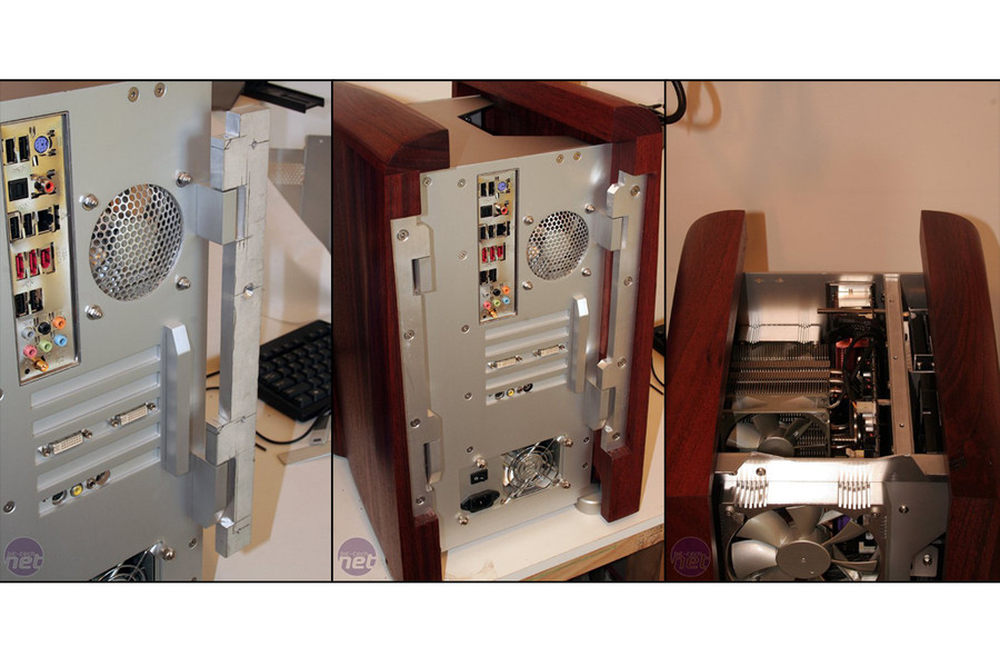

侧面板旋转门轴的设计。
27/46
侧面板转轴完成后的效果图。
28/46

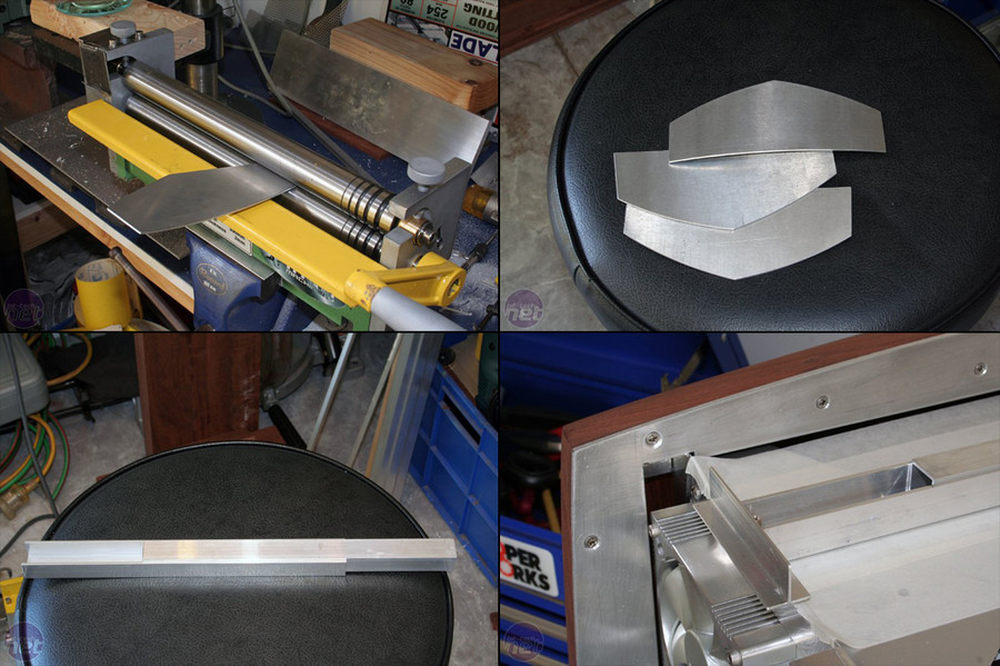

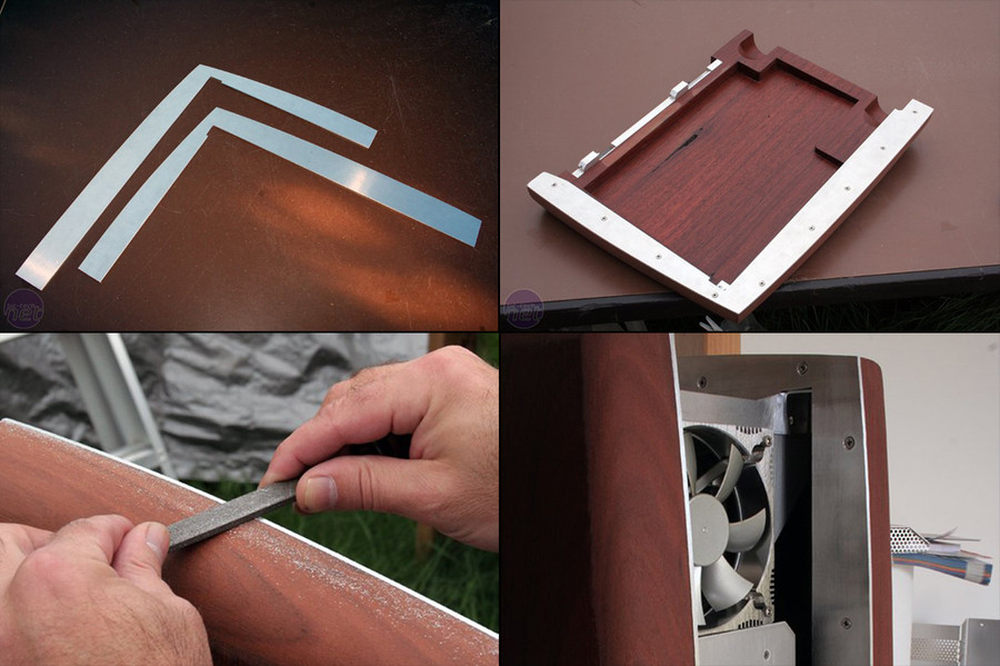

侧面板内部边缘加金属条，为保证边缘平整，还需打磨。
29/46

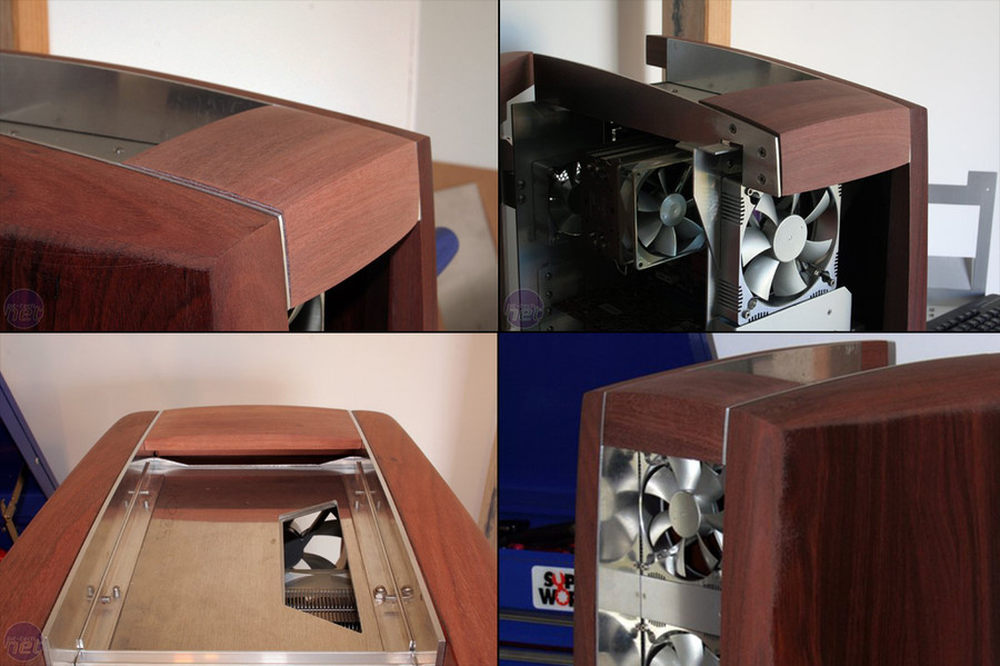

机箱顶部的设计。
30/46

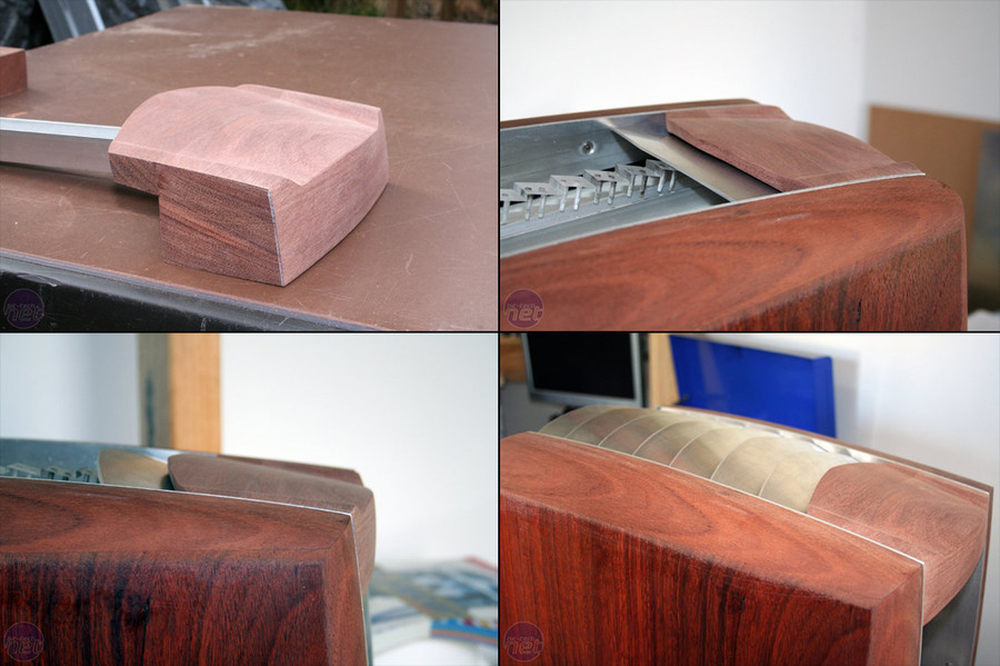

机箱顶端初步完成的效果图。
31/46
虽然机箱主打古典风格，不过也少不了经典的蓝色梦幻灯的点缀。
32/46

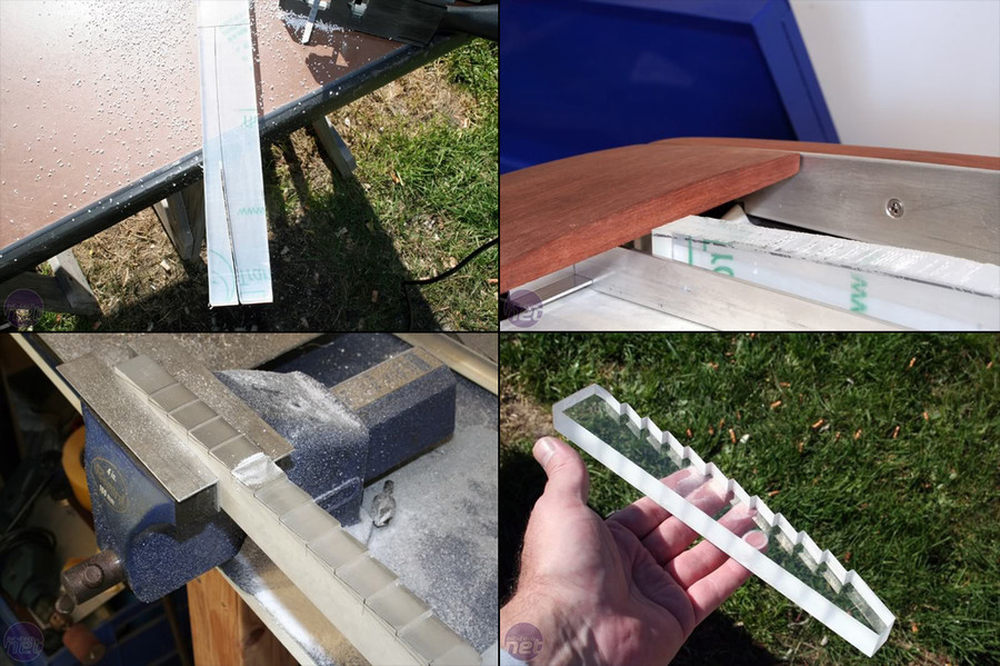

设计一个齿轮状的支架。
33/46

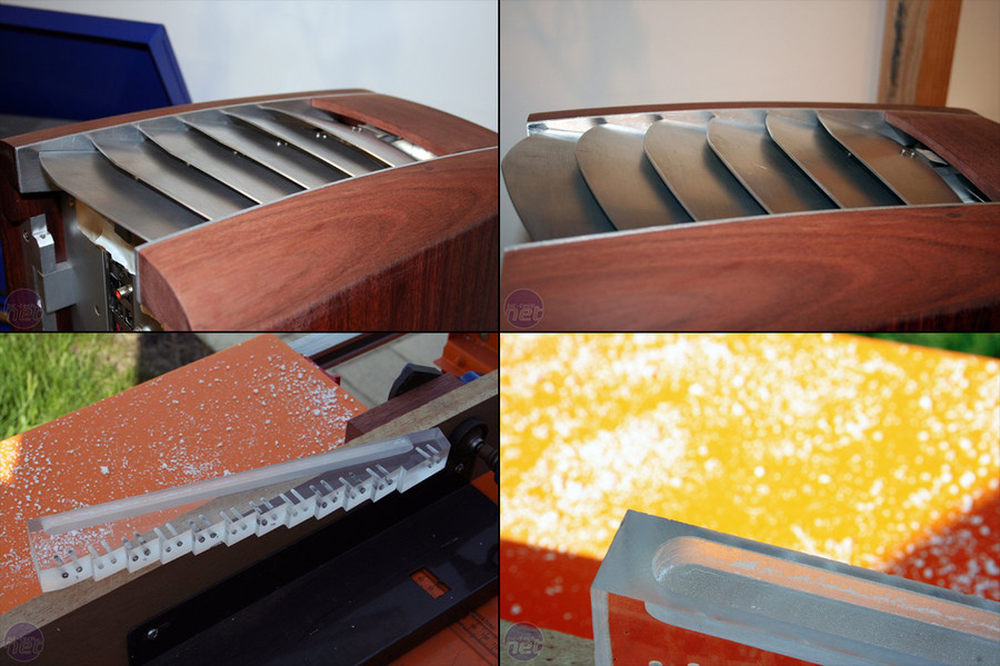

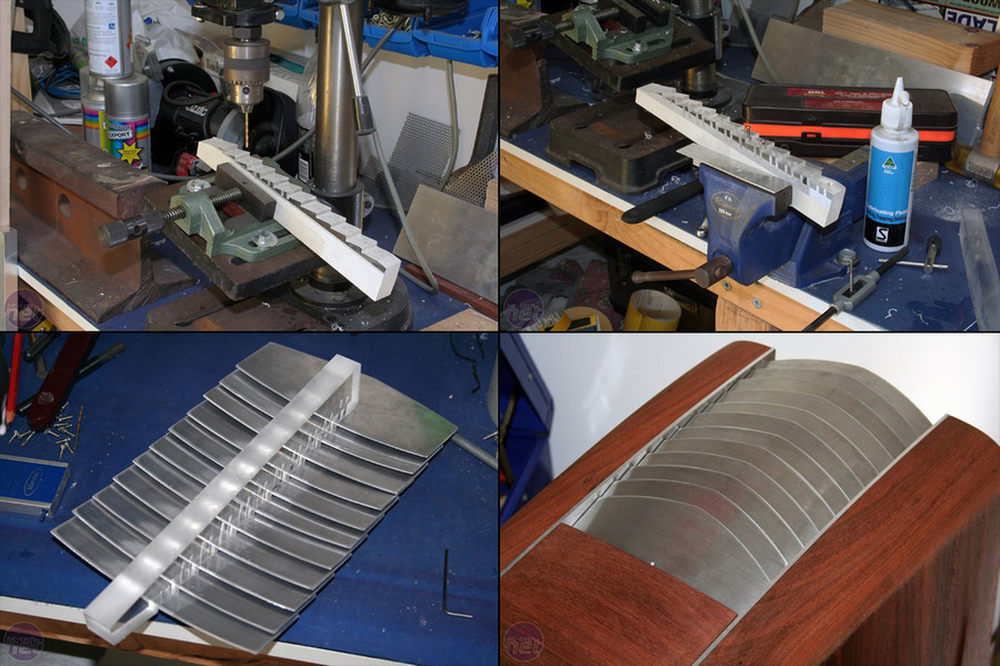

借助轴架，顶部的金属片可以进行一定角度的开合，可以为机箱提供辅助散热。
34/46
机箱顶部初步轮廓完成后的效果图。
35/46

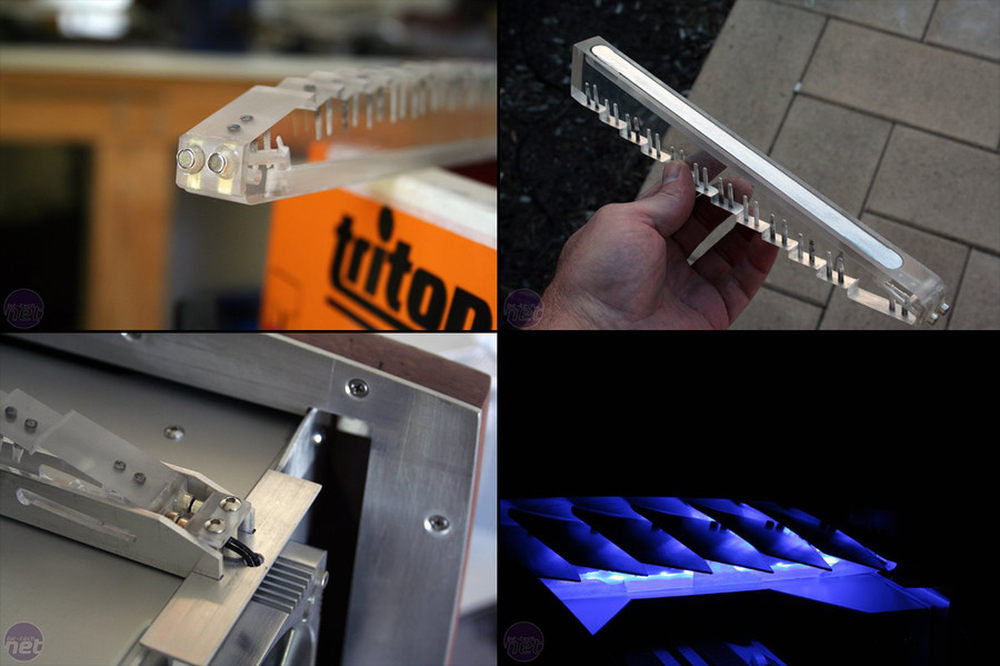

接下来进行蓝色梦幻灯的设计。
36/46

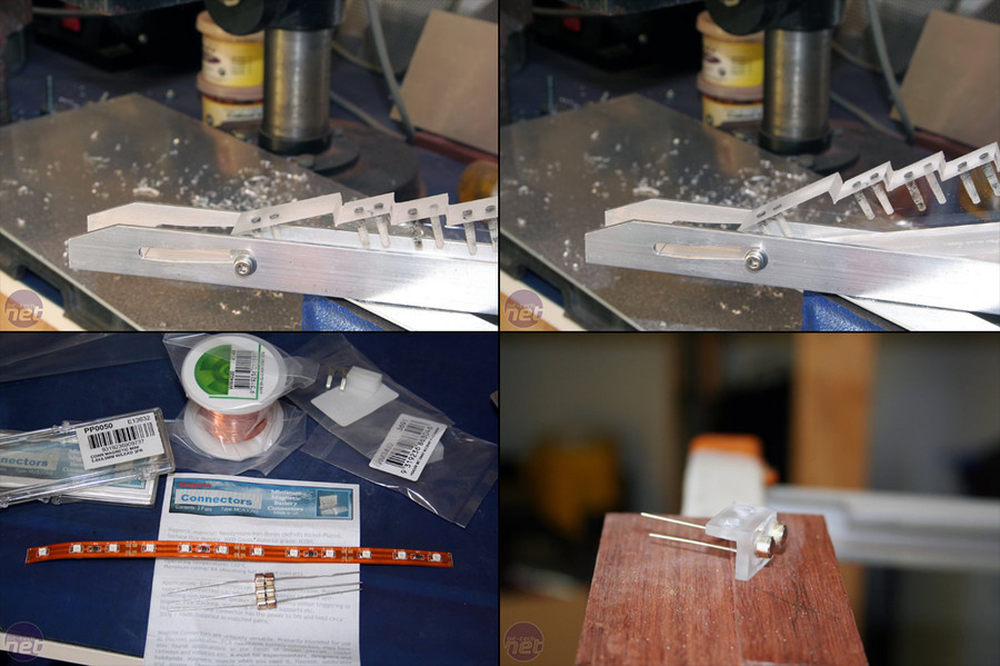

添加发光二极管。
37/46
制作完成后的机箱顶部效果图，幽蓝的色调增添了几分梦幻色彩。
38/46
最后进行机箱前面板的设计。
39/46

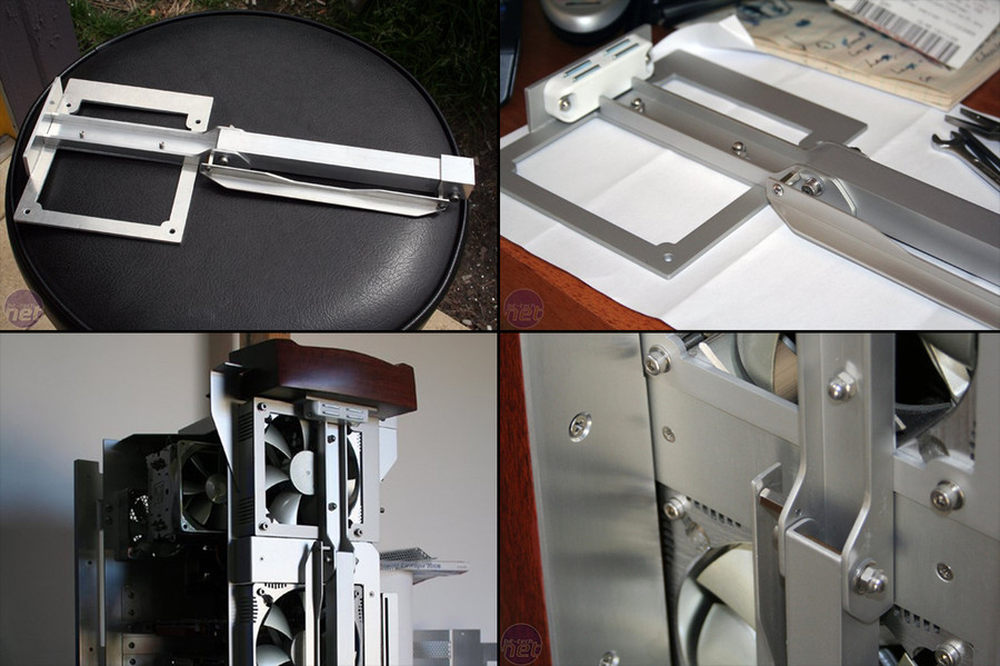

设计可以抬升的支架，使得机箱非常具有现代感，后面的内容将会展示这一效果。
40/46

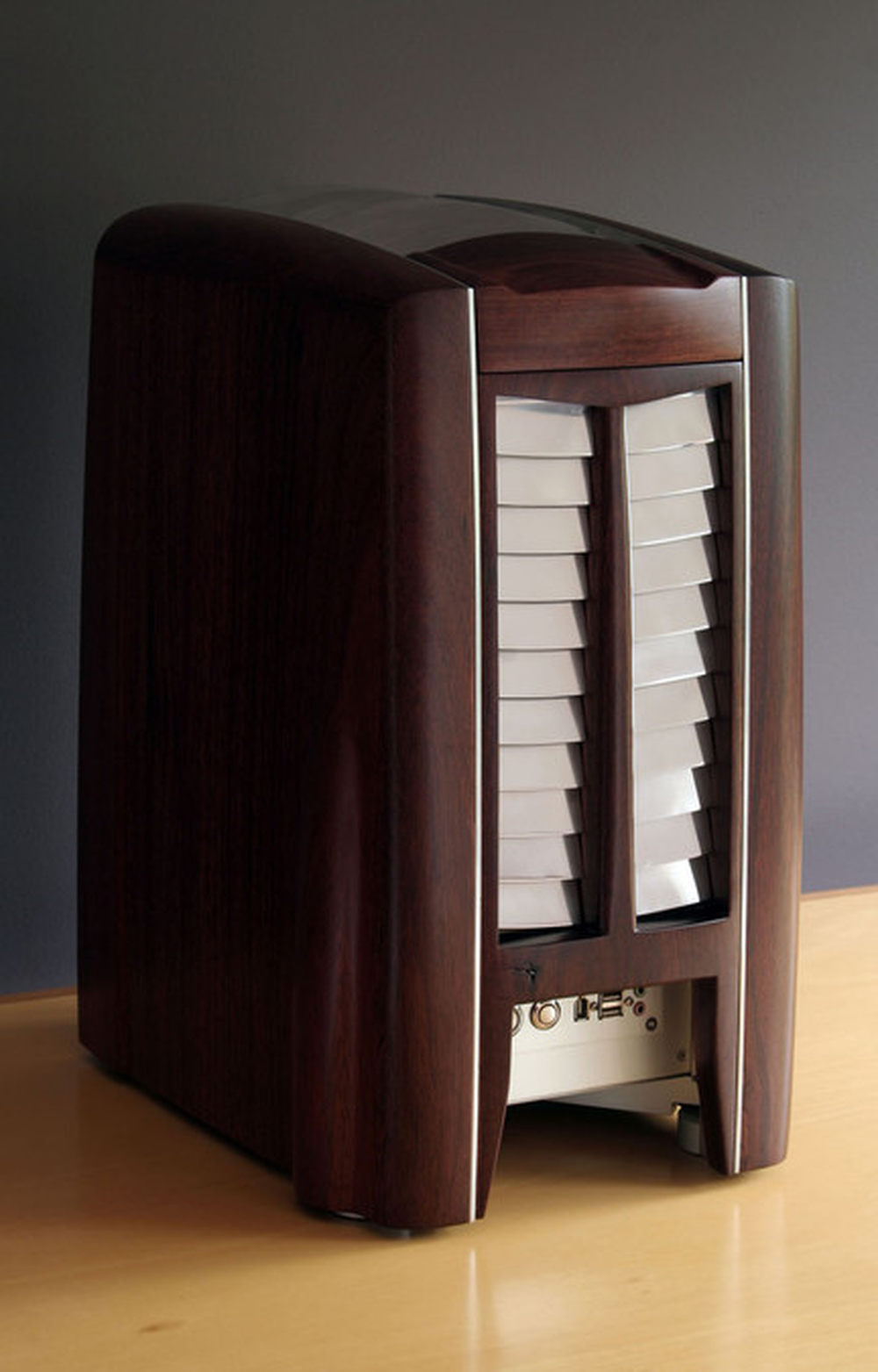

侧面效果图。
41/46
前面板开启效果图。
42/46
前面板关闭效果图
43/46

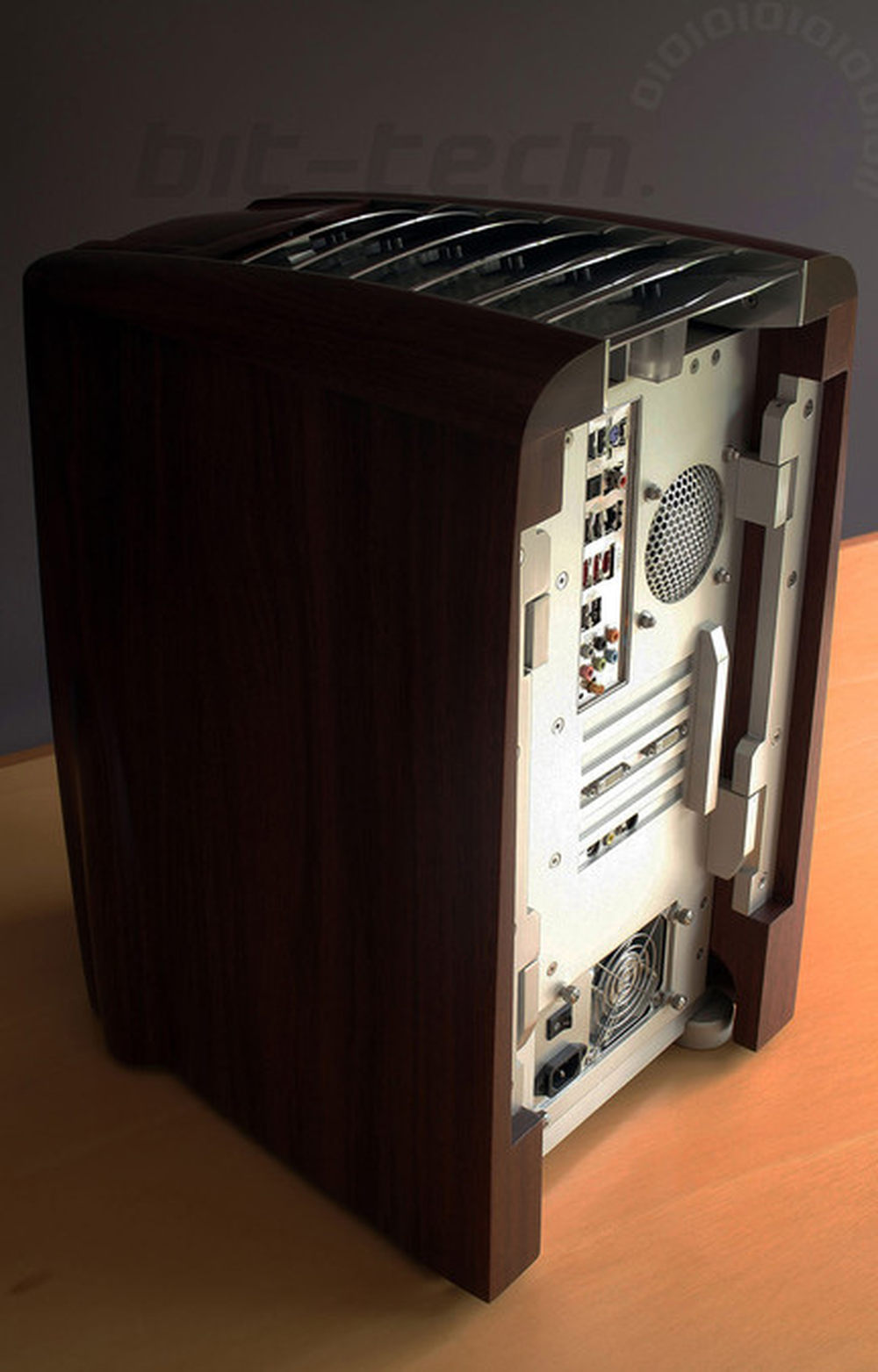

机箱背部效果图。
44/46

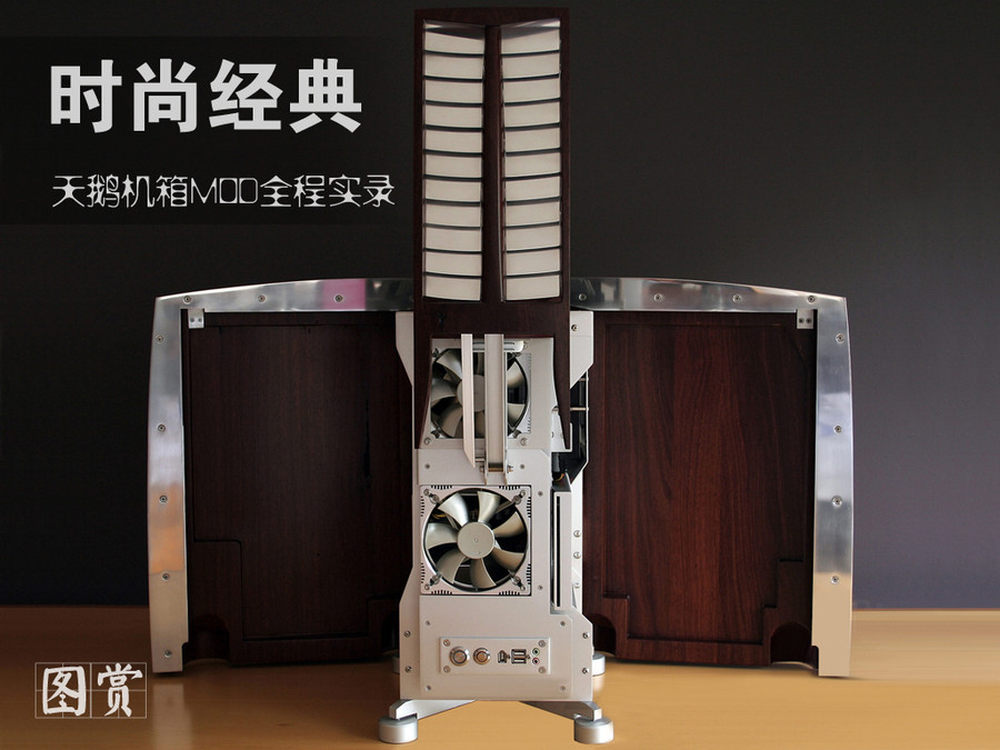

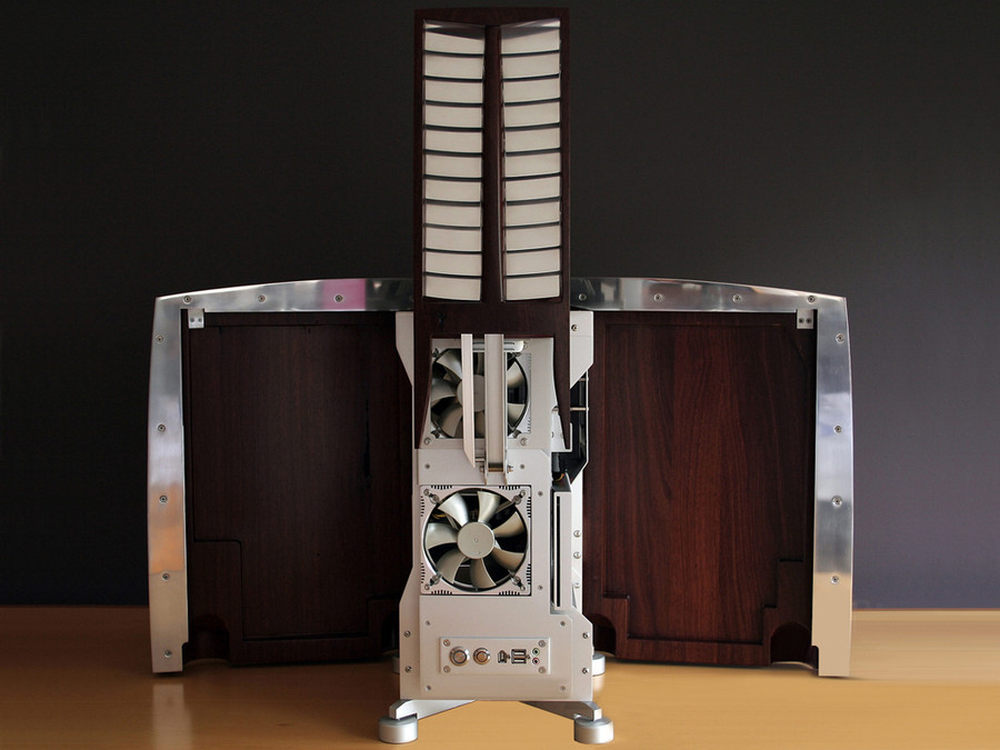

天鹅展翅效果图，机箱两侧面板展开充当两翼。
45/46

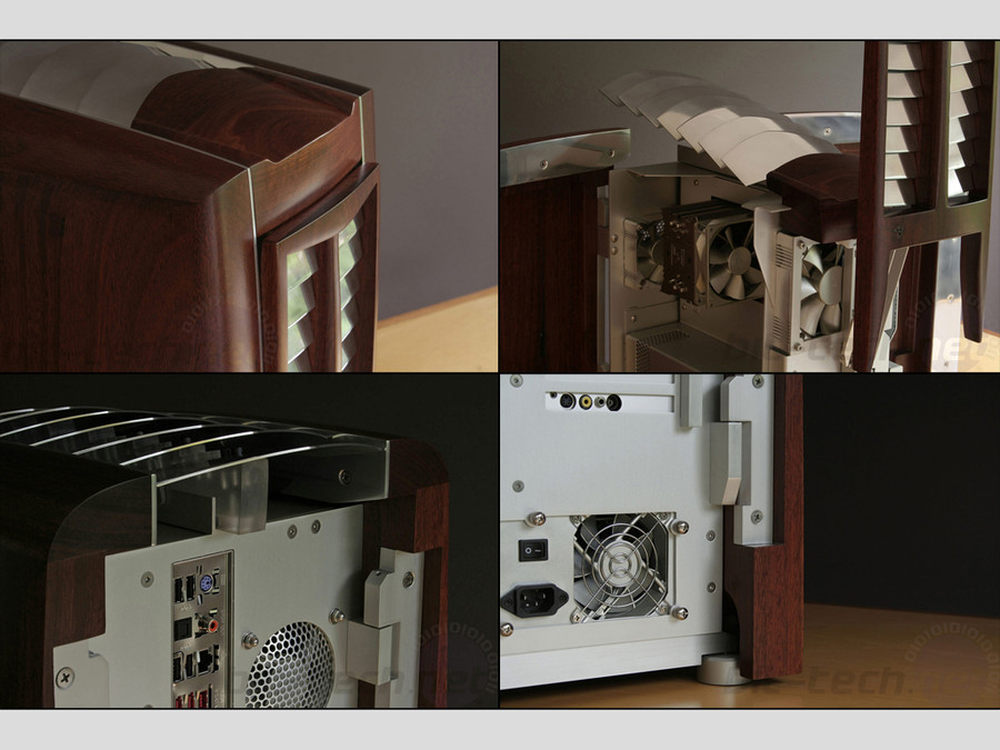

机箱细节图。
46/46
机箱顶部效果图。
