小机箱能玩背线 超频三HTPC新品体验
1/26
众所周知，HTPC机箱内部空间本身就十分狭窄，而在如此狭小的空间实现背部走线那确实是非比寻常。近日，国内著名机电散热品牌超频三就推出了这样两款可以走背线的HTPC机箱，分别是Mini迷你M1和SMART精灵S1，这可是世上少有的能背部走线的卧式HTPC机箱，下面我们一起来详细了解吧！
2/26
超频三Mini迷你M1机箱采用红色炫彩包装设计，炫彩靓丽，十分吸引眼球！
3/26

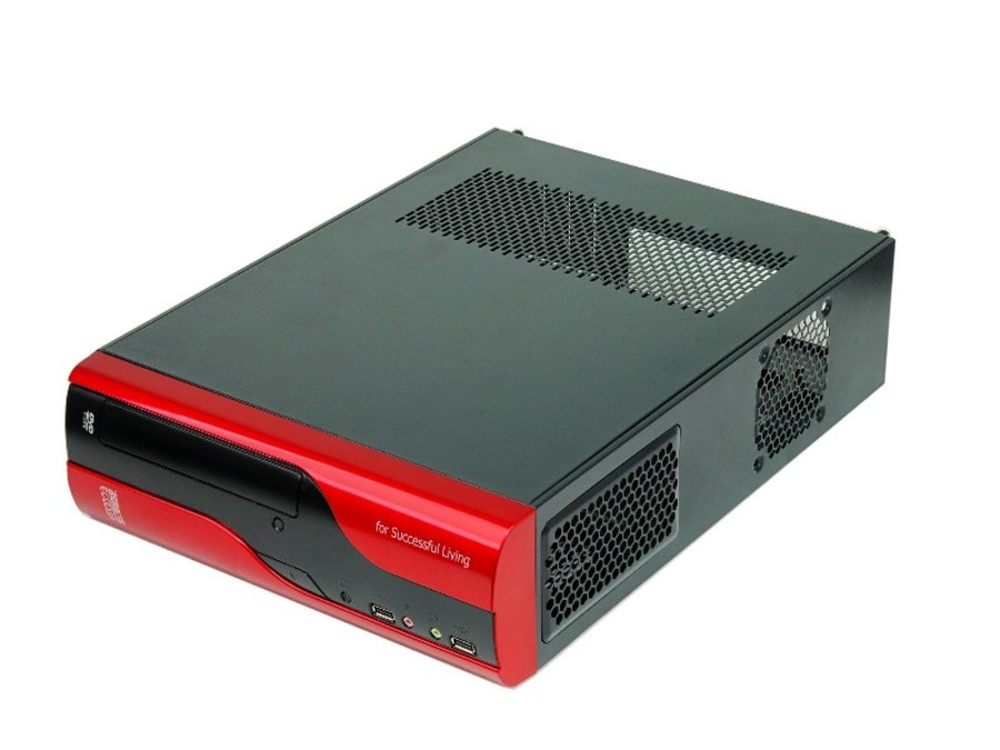

外观方面，超频三Mini迷你M1机箱采用时尚家居、潮流设计，红与黑完美搭配，精彩靓丽，时尚而典雅，不仅与家居环境融合一体，也可以当作一件艺术品摆设为客厅增添不少的高贵气息。
4/26

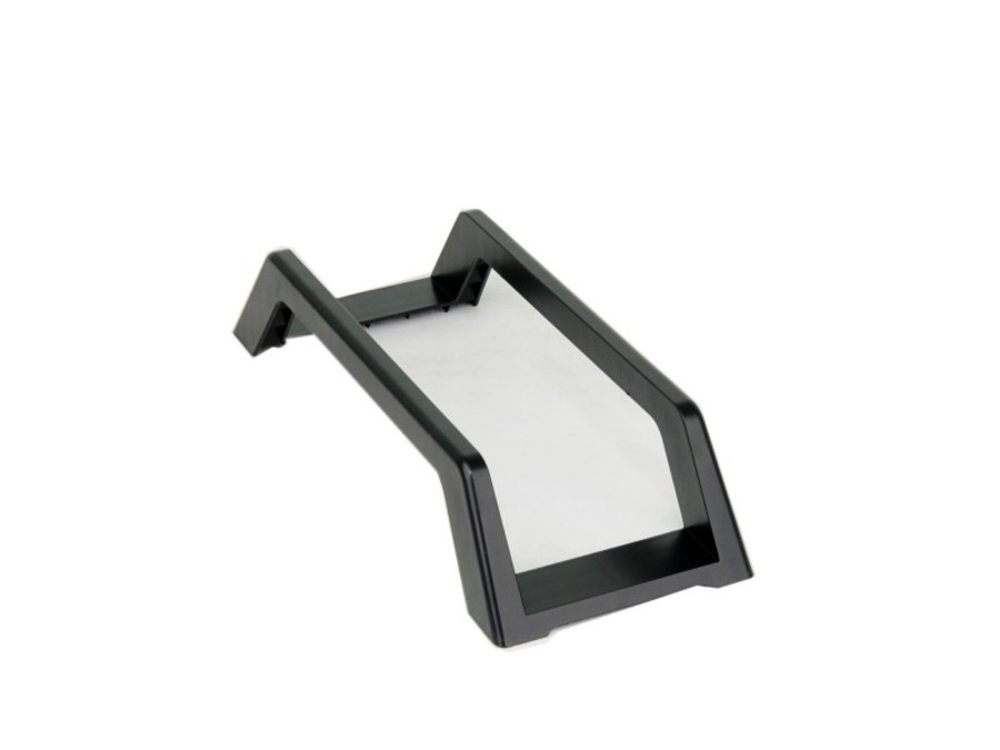

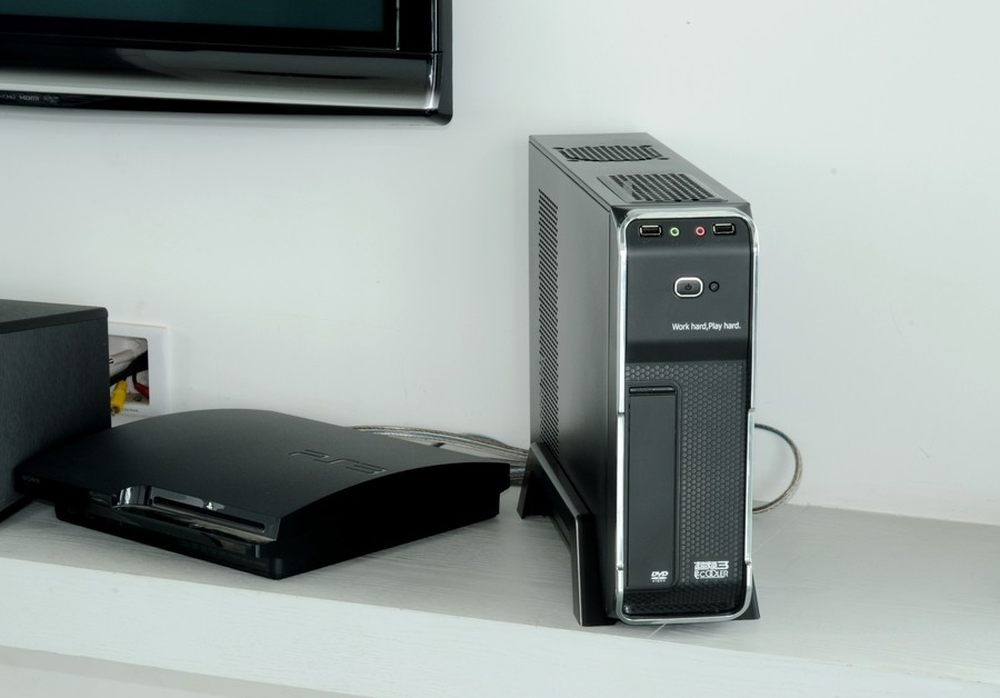

Mini迷你M1机箱提供有一个底部支架，方面桌面面积有限的玩家进行竖置摆放。另外在底部垫脚的支持下，迷你M1也支持卧式摆放，满足不通人群的使用需求。
5/26
空间是小机箱瓶颈，因此在有限风扇位的前提下进行合理开孔才能保证散热的通畅。Mini迷你M1机箱侧面以及顶部都分布了大面积的散热网孔，配合后期升级安装的风扇可以为机箱带来畅通的风道。
6/26
同Mini迷你M1机箱一样，另一款超频三的首发HTPC机箱SMART精灵S1包装设计也是非常炫丽，以蓝色为主色调。
7/26

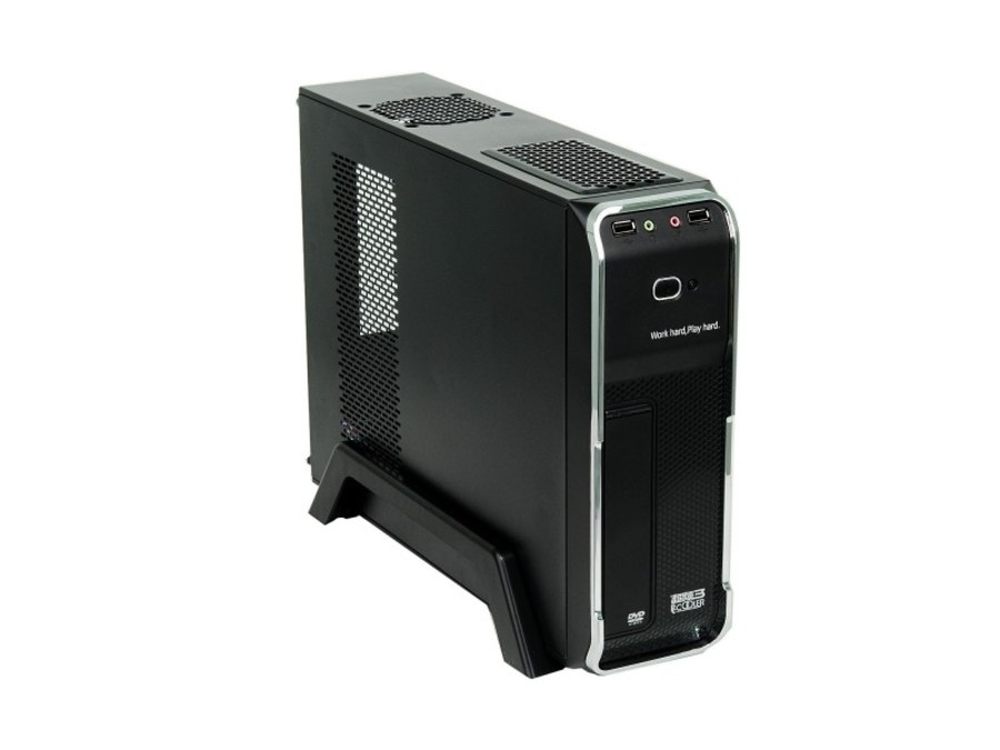

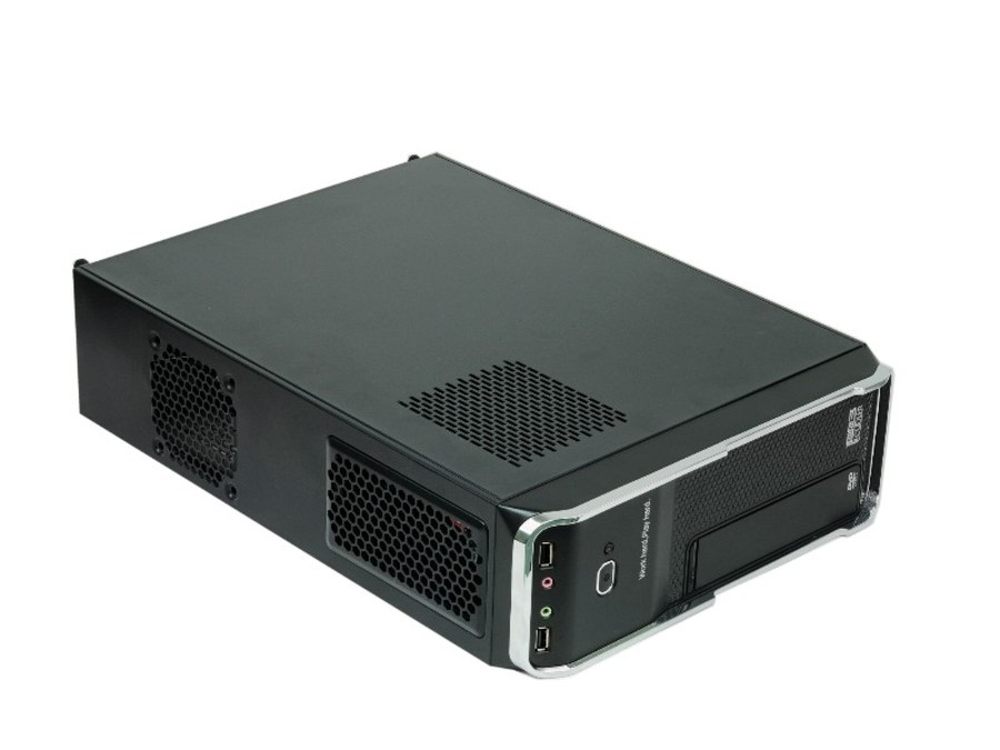

SMART精灵HTPC机箱为商用办公量身打造，整体以黑色为主，结合金属框架，简约大气！
8/26
散热方面，这两款机箱遵循热空气上升原理，采用独特的立体垂直散热方式设计，机箱部预留8cm排气风扇位，结合机箱两侧预留大面积散热孔，形成垂直立体散热系统，加上首创的背部走线设计，彻底解决了HTPC机箱内部散热难的问题。
9/26

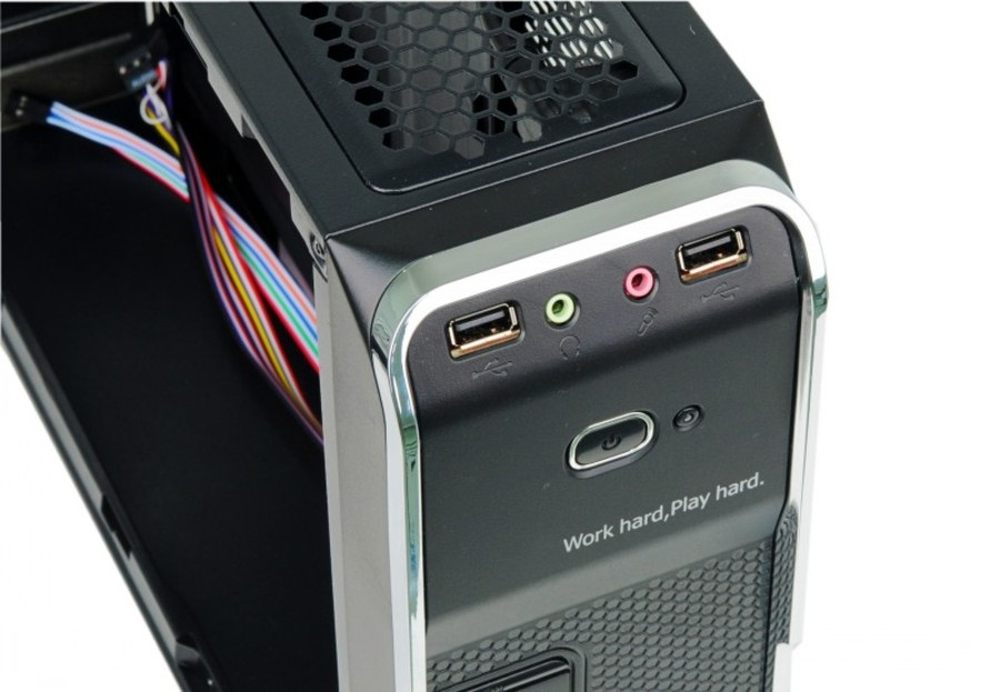

机箱前置面板设有2个USB2.0接口以及一组I/O音频接口，插拔非常方便；而顶置开关、重启键设计，亦是异曲同工，显然在于体贴用户弯腰时的不便，细节考虑非常周到，非常人性化。
10/26
这两款机箱的内部构造大体一致，均采用全卷边、黑化处理，美观大气且实用，支持ITX以及mATX主板，原生支持1个5.25寸光驱位、1个3.5寸硬盘位以及1个2.5寸硬盘位。另外，提供了4个PCI插槽，可安装刀版独立显卡，并且支持75mm高的CPU散热器。
11/26

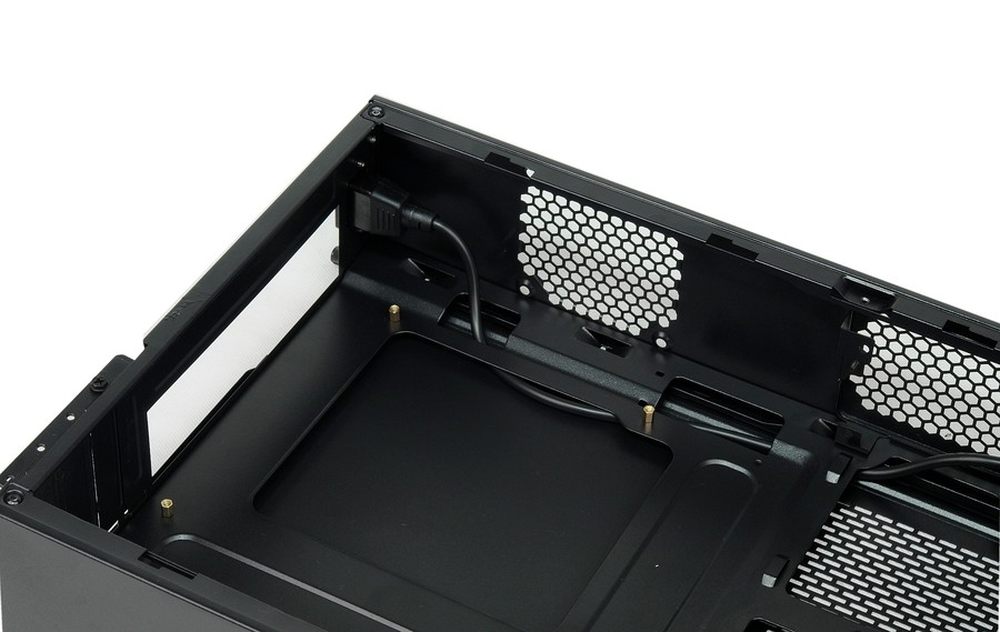

因为空间的限制，两款小机箱的电源位并非在机箱背板，因此他们使用电源延长线连接，这样节省了更多的不必要空间占用。
12/26

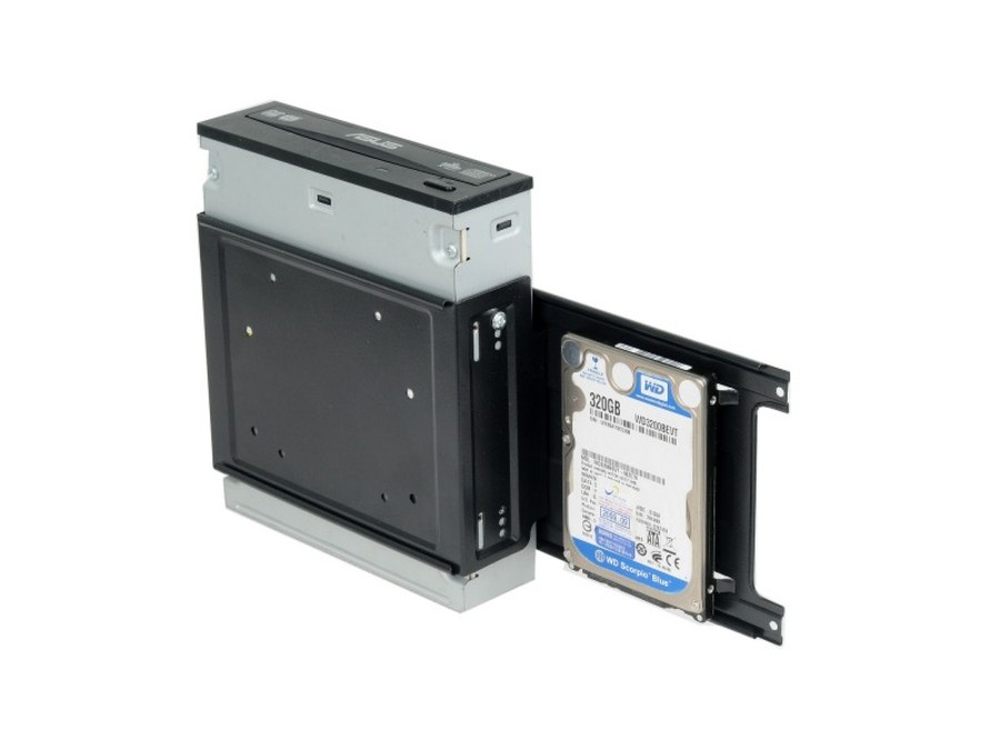

两款机箱的驱动仓架有两种用法，共通的是他们都能兼容小巧的2.5寸规格硬盘，而不同的是驱动仓架的大驱动仓位可以在3.5寸硬盘以及5.25寸光驱间选择之一安装。
13/26
同样，刚刚的位置上我们能够安装硬盘，不过并不是免工具方式
14/26

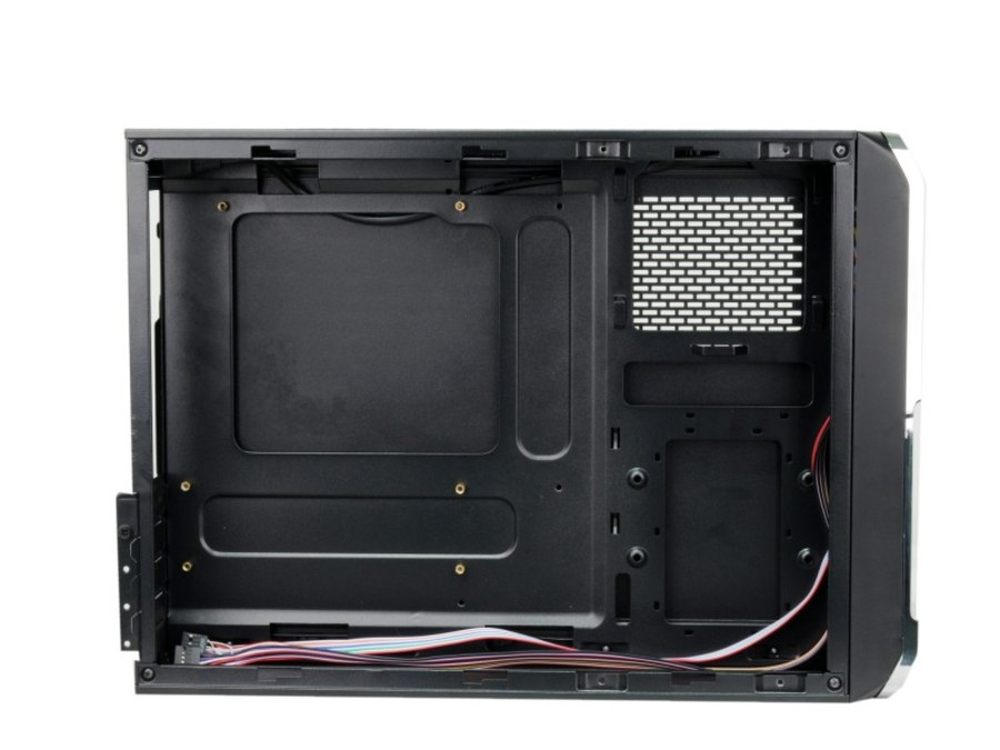

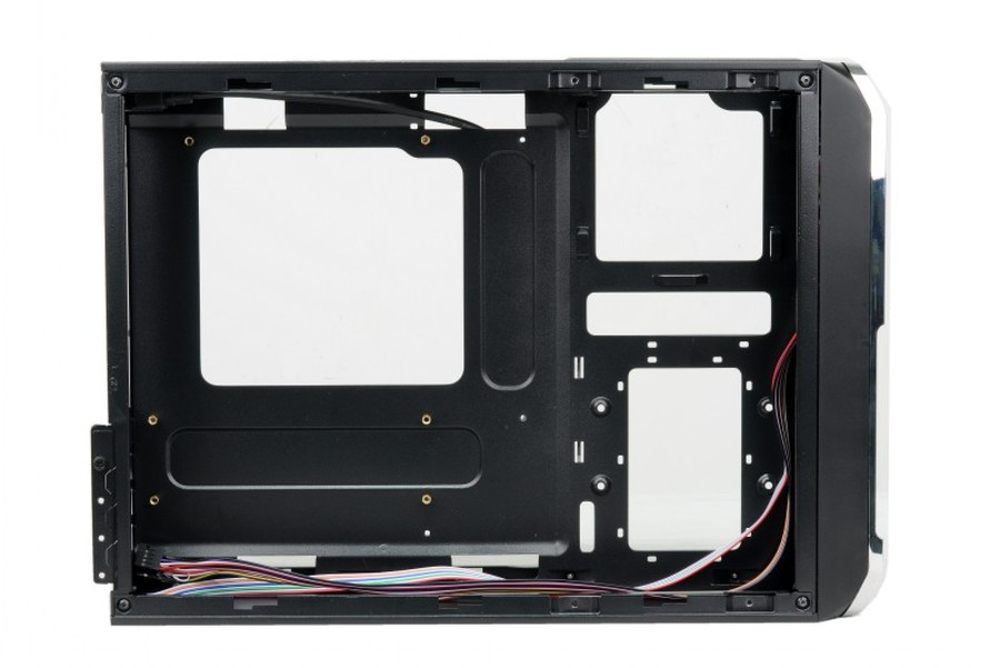

与其它HTPC机箱不同的是，这两款机箱内部预留了6个背部理线孔，解决了缠绕线材阻挡空气流通的烦恼，装机看起来也更加简洁。下面，我们通过实际装机来检测这两款机箱是否真能实现背部走线。
15/26
机箱采用的是电源上置结构设计，因为空间限制不支持标准的ATX电源，此次装机使用的是超频三M3精品电源，显然是为这款机箱量身打造的。
16/26

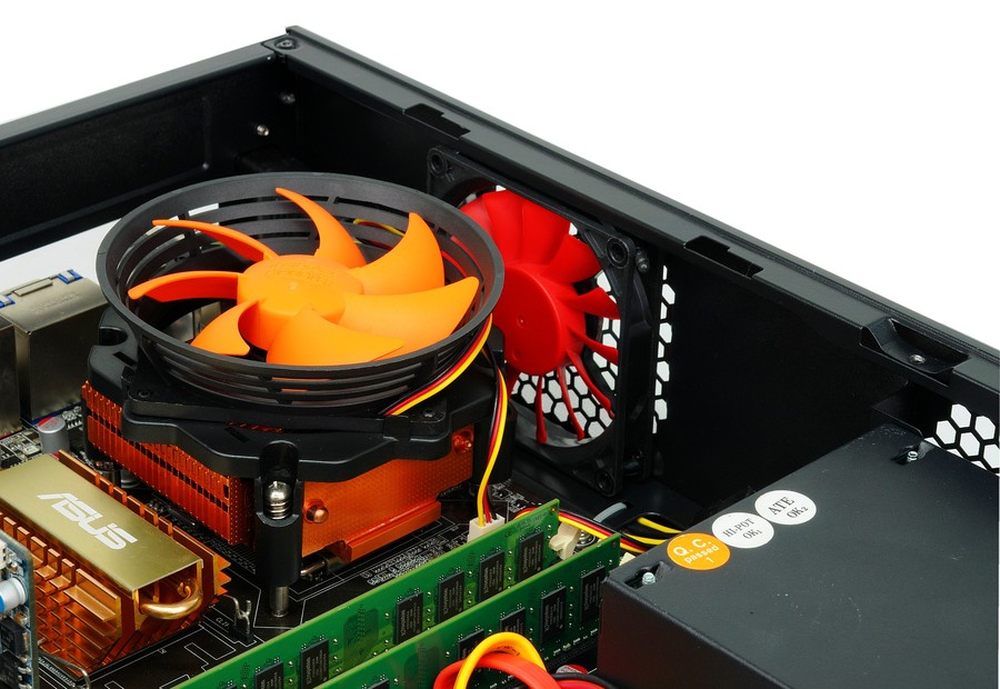

这两款机箱的厚度仅10cm，建议安装8cm以下高度的CPU散热器，比如超频三壁虎、刀仔、刀锋系列散热器。
17/26

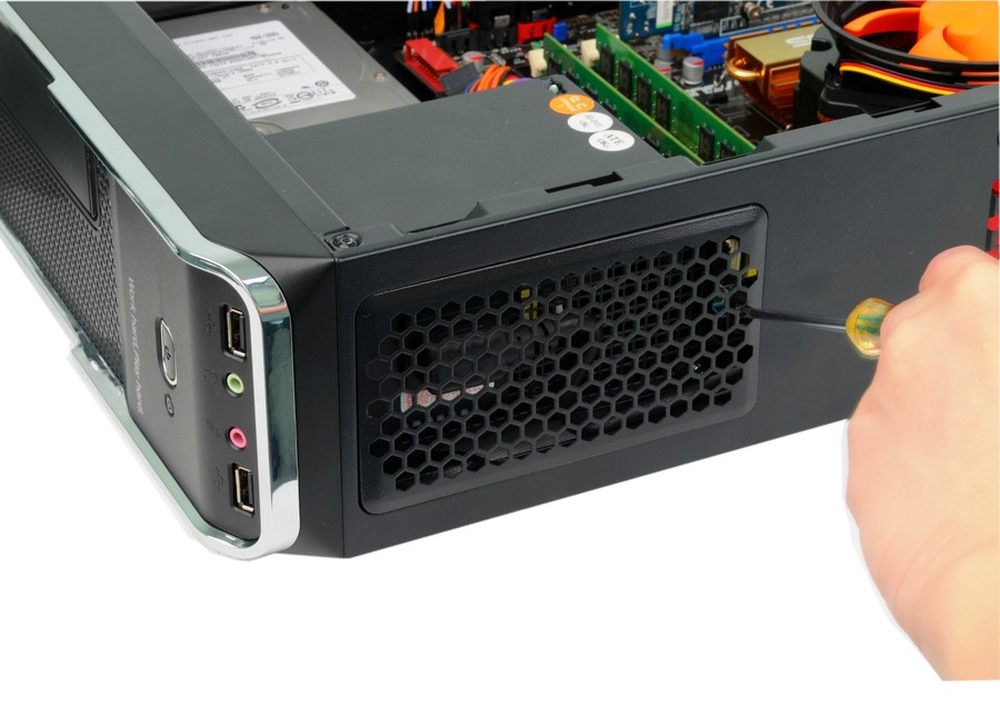

另外，机箱顶部预留8cm风扇位，建议在装机之前把风扇安装好，同时推荐使用厚度10mm风扇。
18/26

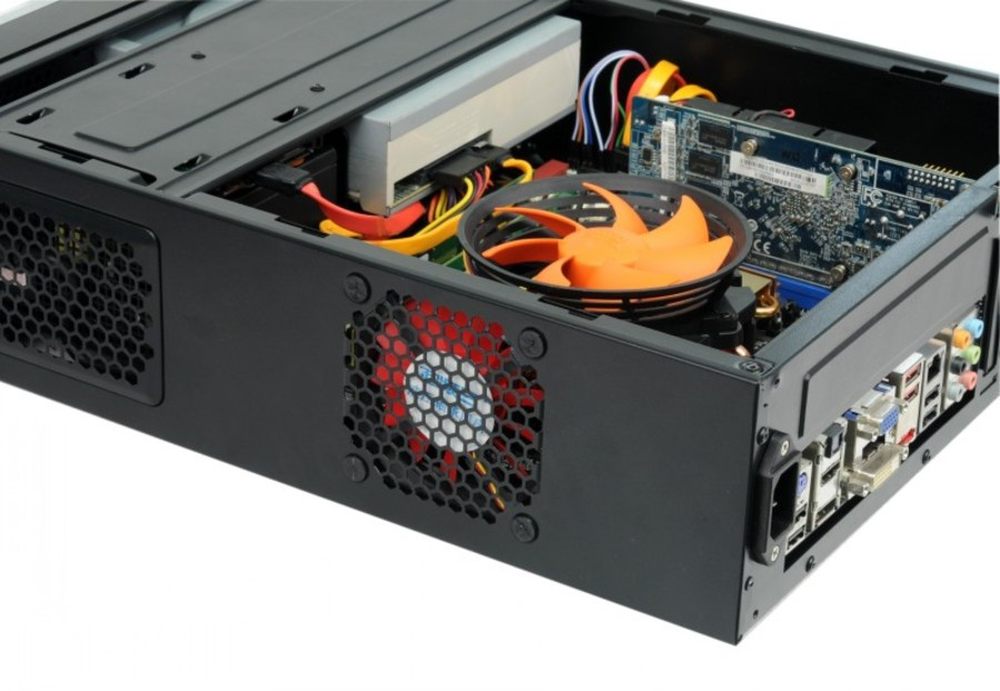

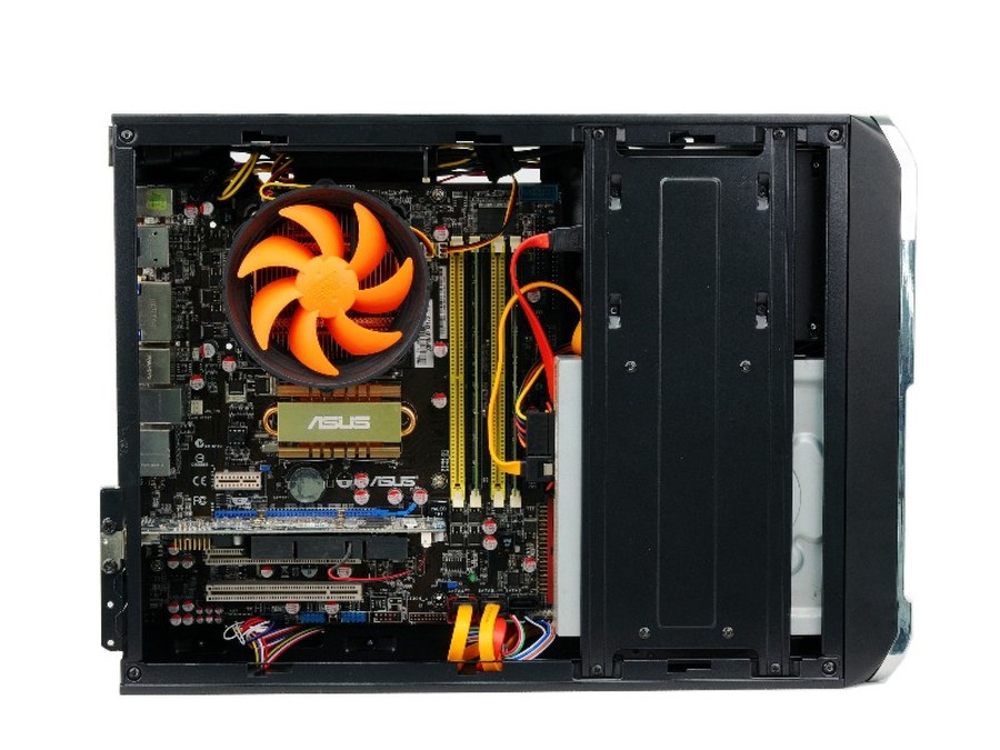

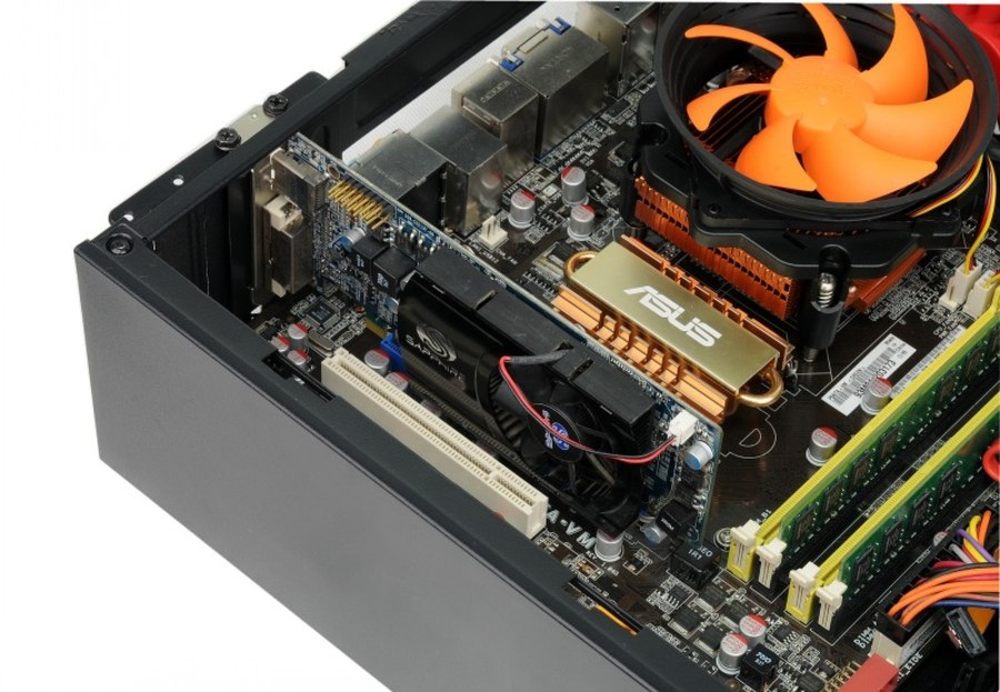

机箱提供了4个PCI插槽，可安装刀版独立显卡，组建SL高性能平台，无论是欣赏大片还是畅玩游戏，都可尽情体验其中的无穷乐趣。
19/26

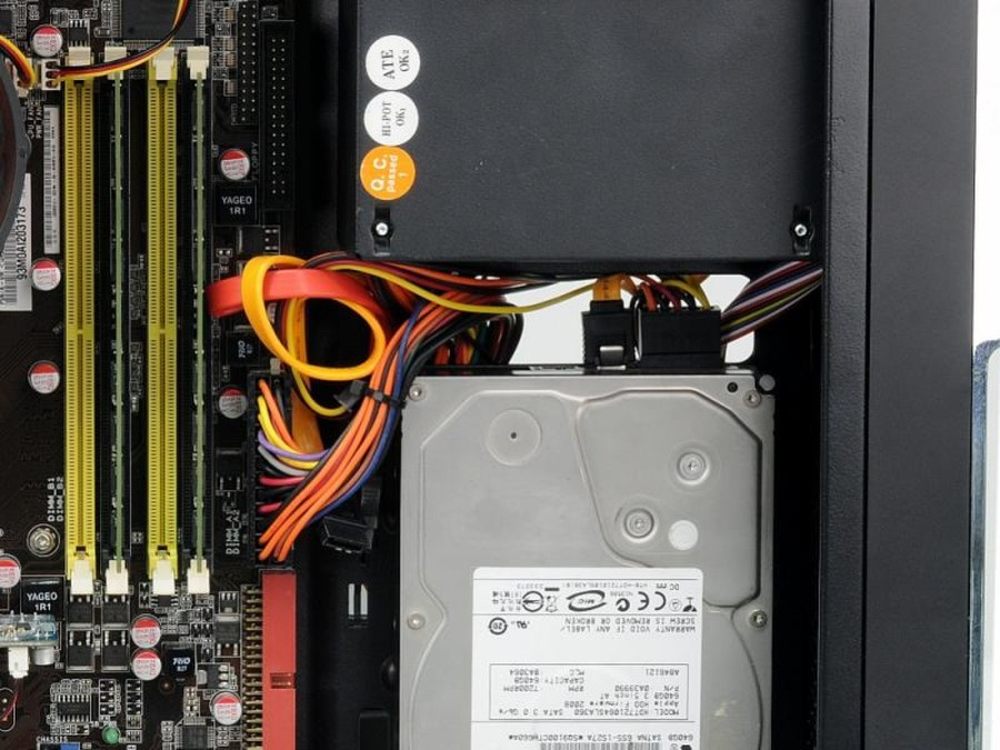

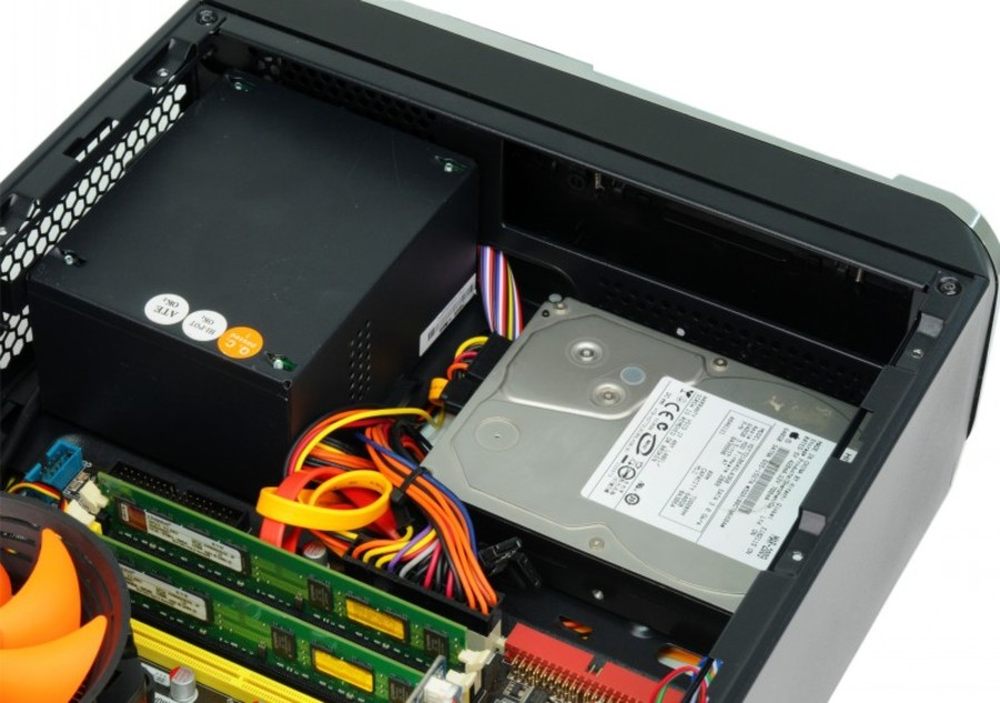

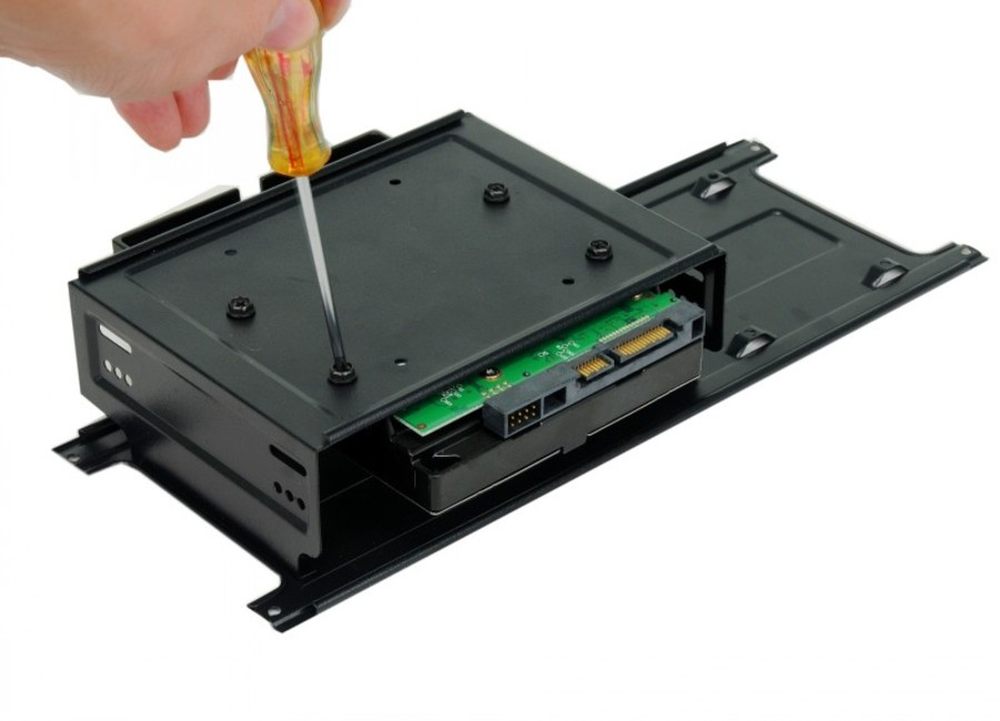

硬盘安装方式采用螺丝固定，支持3.5寸硬盘。值得一提的是，机箱光驱位采用可拆卸设计，并且可以互换为硬盘安装。这意味着，如果你不需要用到光驱，那么可以安装1个3.5寸或者1个2.5寸硬盘。配件安装完毕，剩下最最重要的就是机箱理线了。由于这两款机箱都具有背部走线功能，因此理线相当简便。关于机箱理线，可以归纳“绕”、“隐”、“捆”三字诀。
20/26

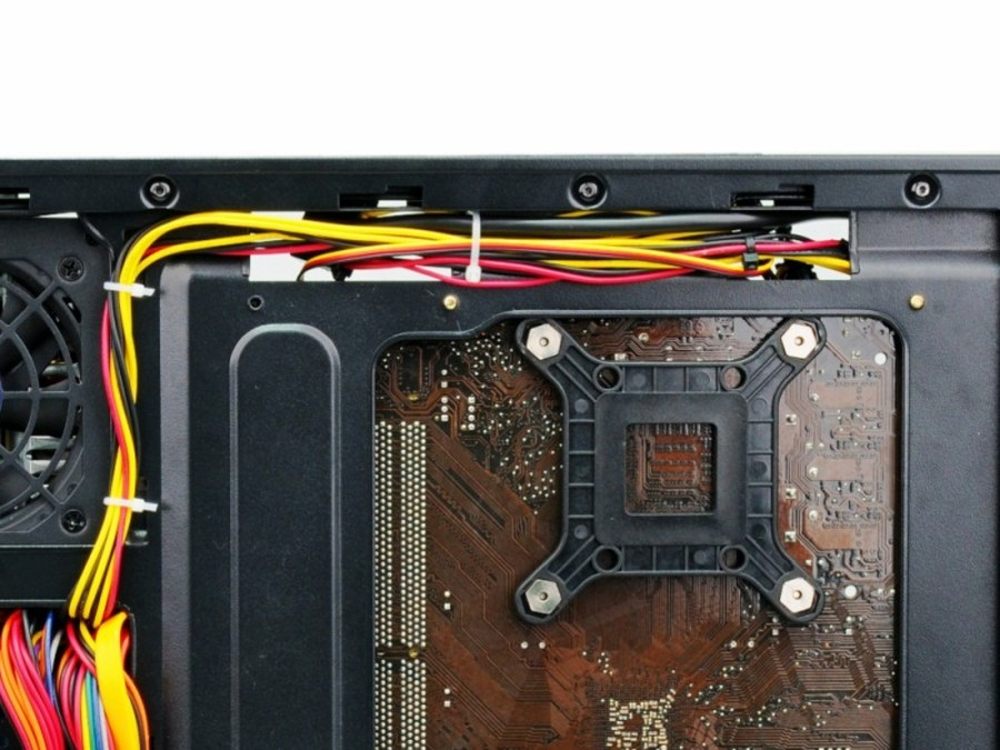

机箱顶部的L型开孔为CPU供电线走线而设，各位安装时尽量不要让他们阻挡住电源的散热。
21/26
可以看到机箱的开关、音频接口等线材全部使用了扁平的排线，这会降低机箱走线的负担，超频三在此处的细节设置很是值得称赞。
22/26
电源与主板间的开孔非常大，这里能够让粗壮的24pin主板供电线理出。
23/26
总结起来各位走线时应首先合理规划机箱内部走线方案，通过机箱预留的背线孔位，从机箱背面巧妙“绕”到主板供电接口。
24/26

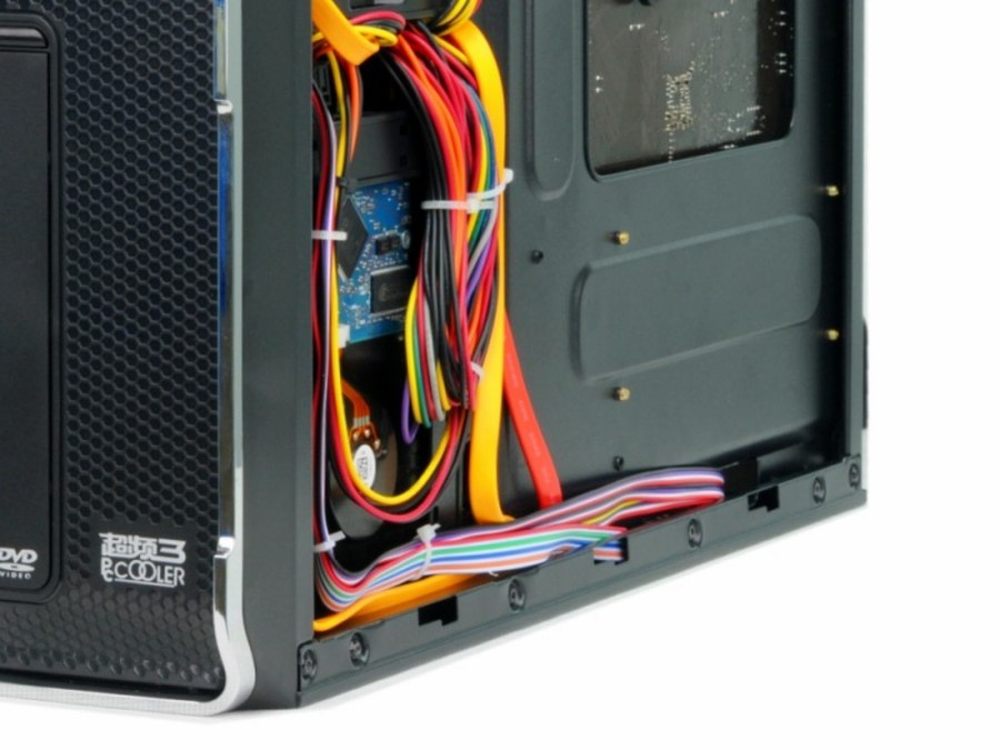

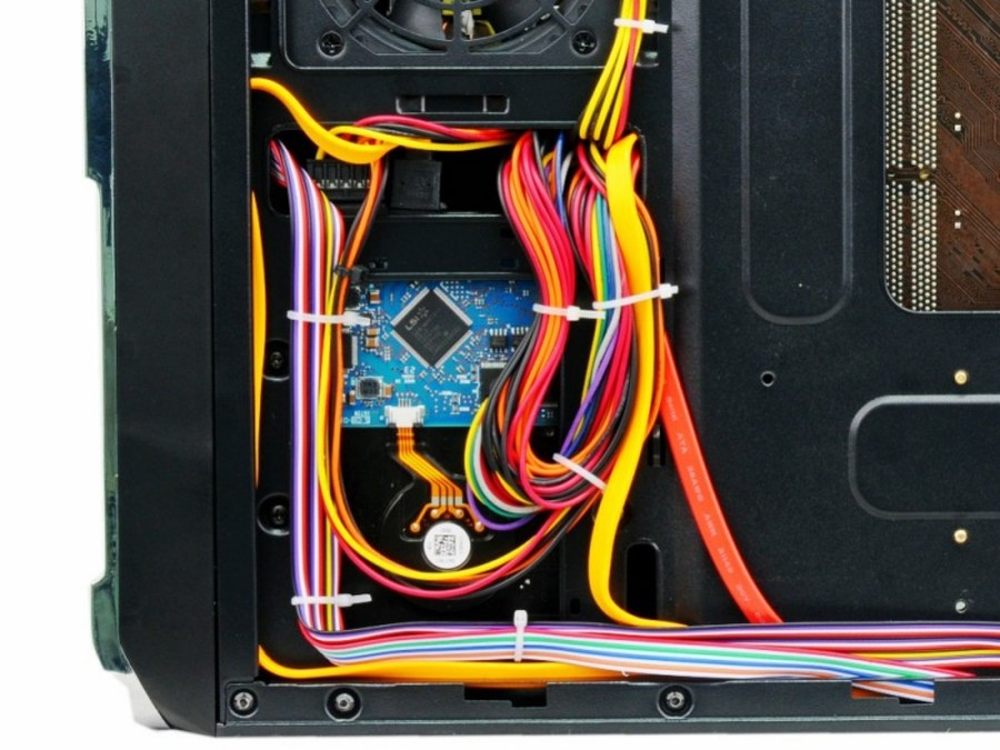

其次，将多余的线材想方设法藏起来。
25/26

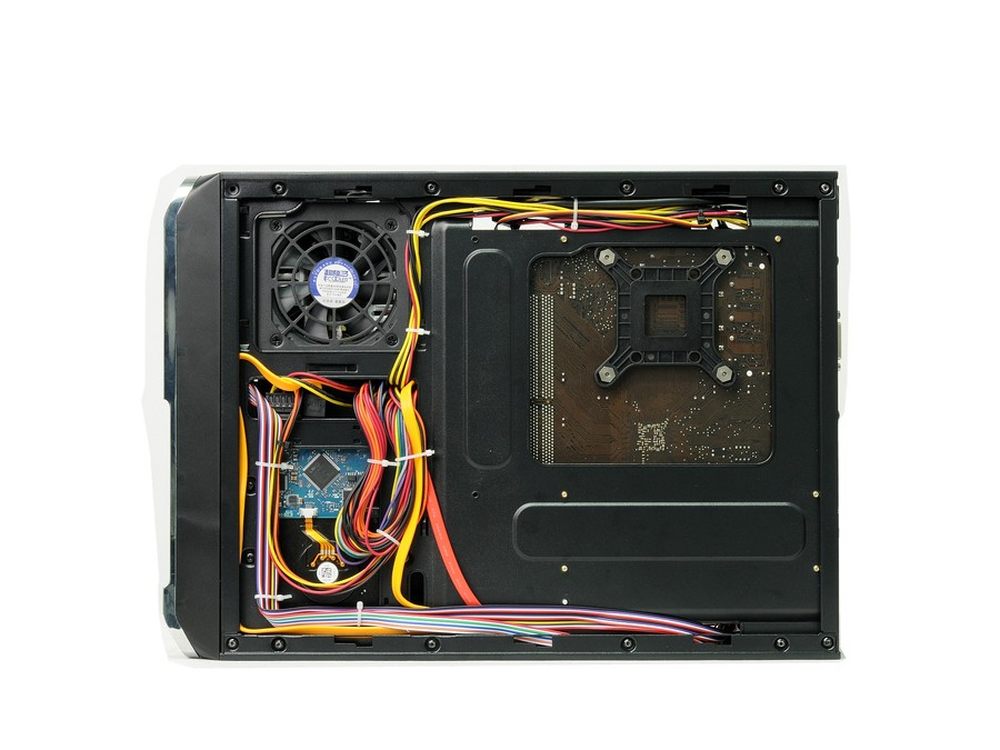

最终背面很是情节，至少在卧式小机箱里很少有这么整洁的装机图。
26/26
最后，只要将各种线材用扎线带捆绑在机箱背板上面，这样就大功告成了！总作为全球首款可以背部走线的HTPC机箱，超频三Mini 迷你M1与SMART 精灵S1的完美走线设计，不仅让机箱内部更加美观整洁，同时最大限度避免了线材而阻碍机箱风道，从根本上解决了HTPC机箱内部散热难题，确保主机持久稳定运行！据悉，这两款机箱将在近期上市，并且价格也极具诱惑力，感兴趣的朋友不妨继续关注！
