500万设备测电源！在航嘉的年假(二)
1/15

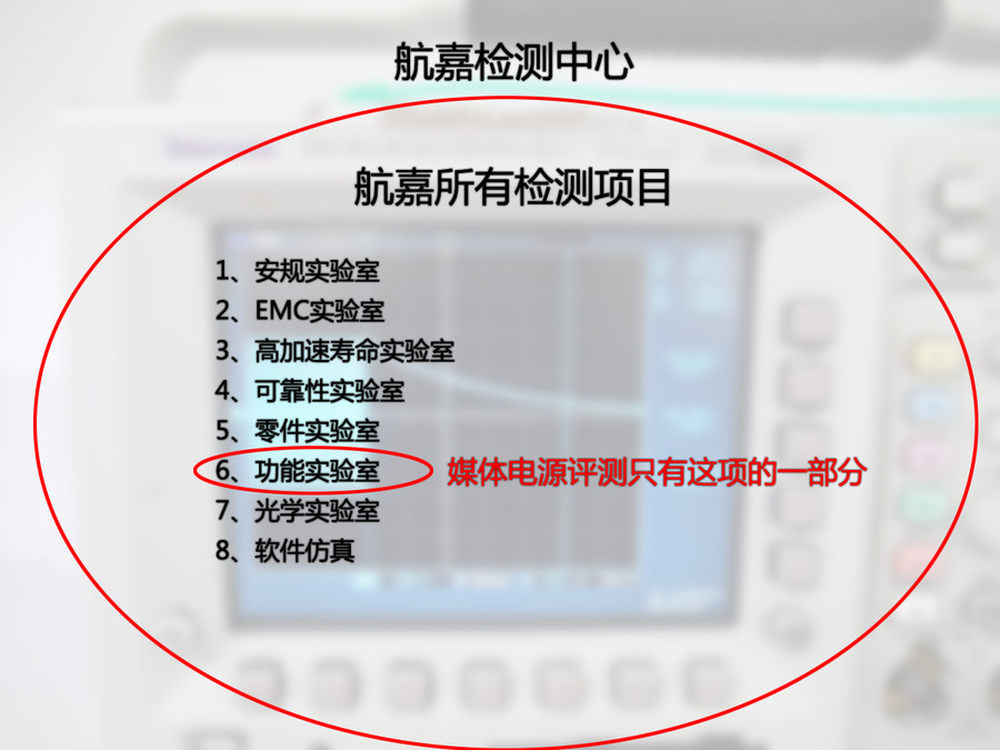

媒体的电源评测已经是消费者选购电源的重要参考，但是和航嘉自身的验证体系来说要小很多。一共9大类测试，媒体的电源评测模式只能占其中一项中的一部分（40%%弱）。
航嘉的各种测试都是为了能达到客户的苛刻要求，而客户的苛刻要求都是为了一个终极目的：把故障率降到最低的程度。而这样的电源才是最值得推荐给消费者的。
所以对航嘉这个级别的厂商而言，一个新方案的诞生需经过更久的验证和测试。
这篇文章中我们介绍EMC部分的实验。
2/15

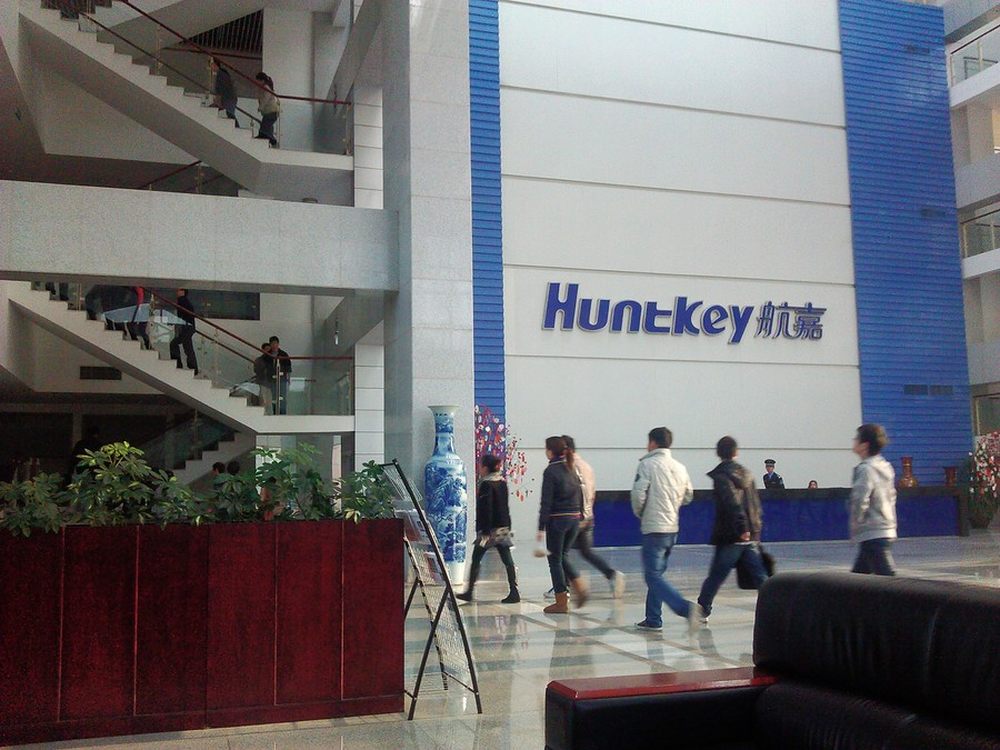

办公区有1000人，制造部门有5000人。第一天早上8点20我已经坐在大厅里看他们刷卡上班了……我很邪恶，因为这几天我的任务只有看和问，而刷卡上班的人迎接的是一项项工作，对比之下我感觉很幸福~
3/15

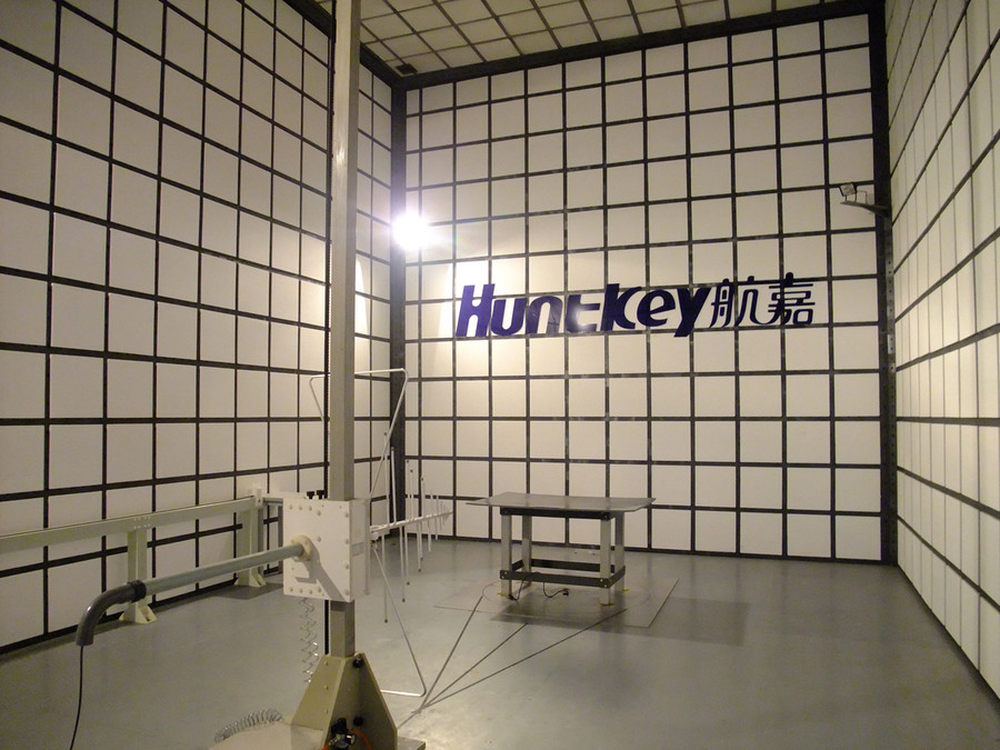

这张图在很多媒体的“机箱、电源横测”中都会出现，这是航嘉的3m半电波暗室，这里创造出一个对电磁波来说近似无限辽阔的区域，这样电磁波在各个方向不会被反射，在提供了这样的环境后我们就可以准确测量某一个方向上测量辐射的大小。
4/15

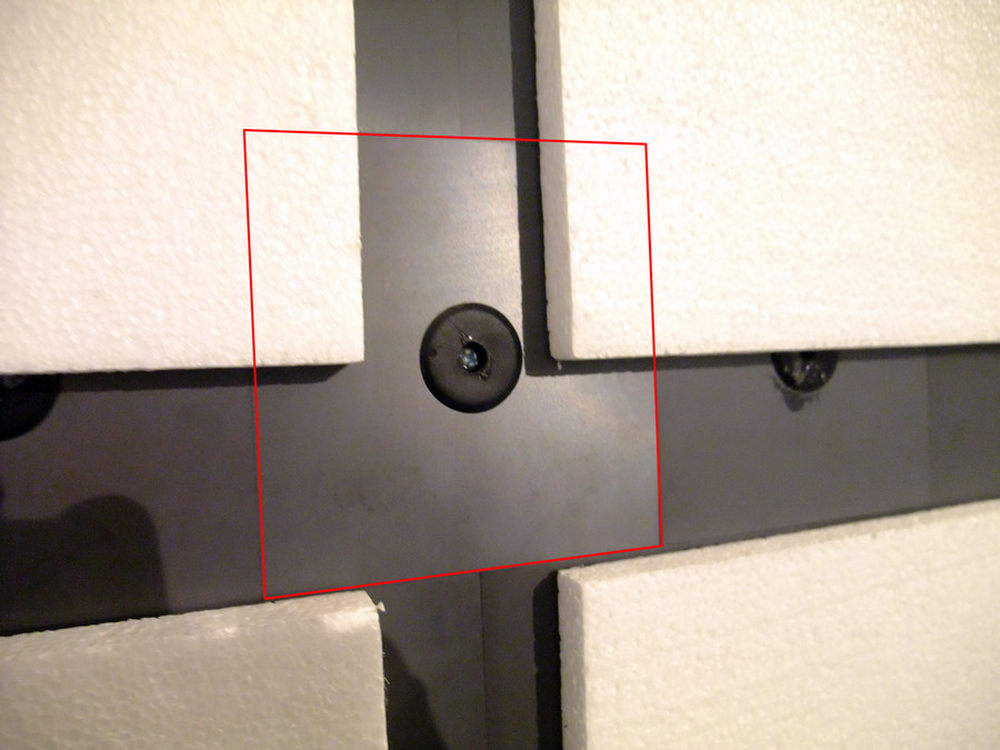

不反射电磁波靠的是红框内的铁氧体吸波材质，整间暗室的墙壁全部由这些铁氧体砖块贴满，一块10cm平方，大约6美元。整个暗室造价300万人民币，这还不算那些测试设备。
至于有人问墙上那些白的是神马，其实就是普通的塑料泡沫，为了在有灯光照射下可以让屋子更亮堂一些，那些铁氧体贴片都是黑色的哦~
5/15

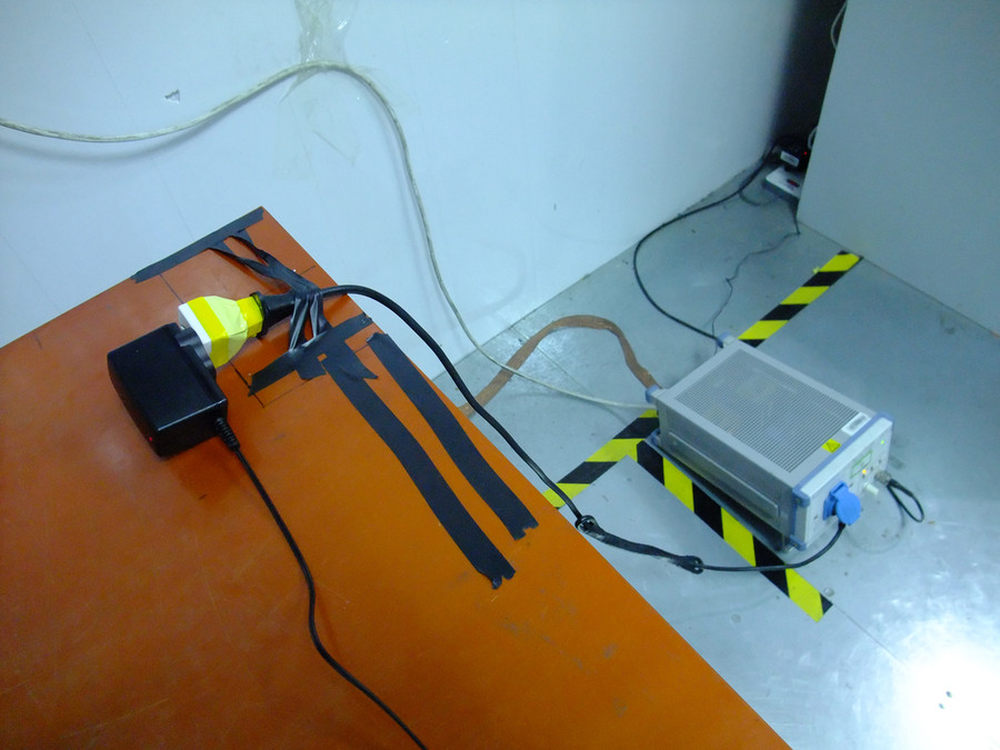

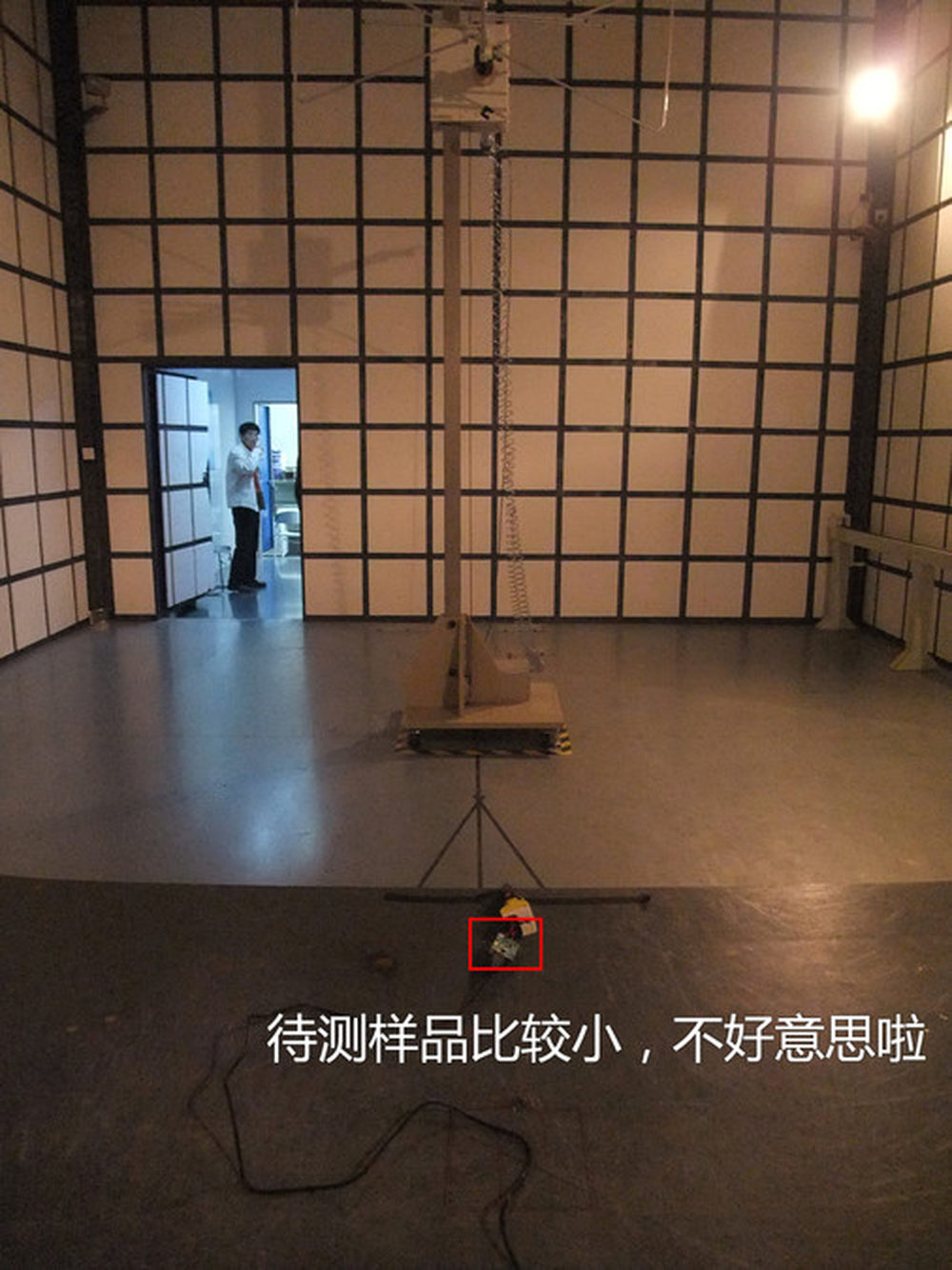

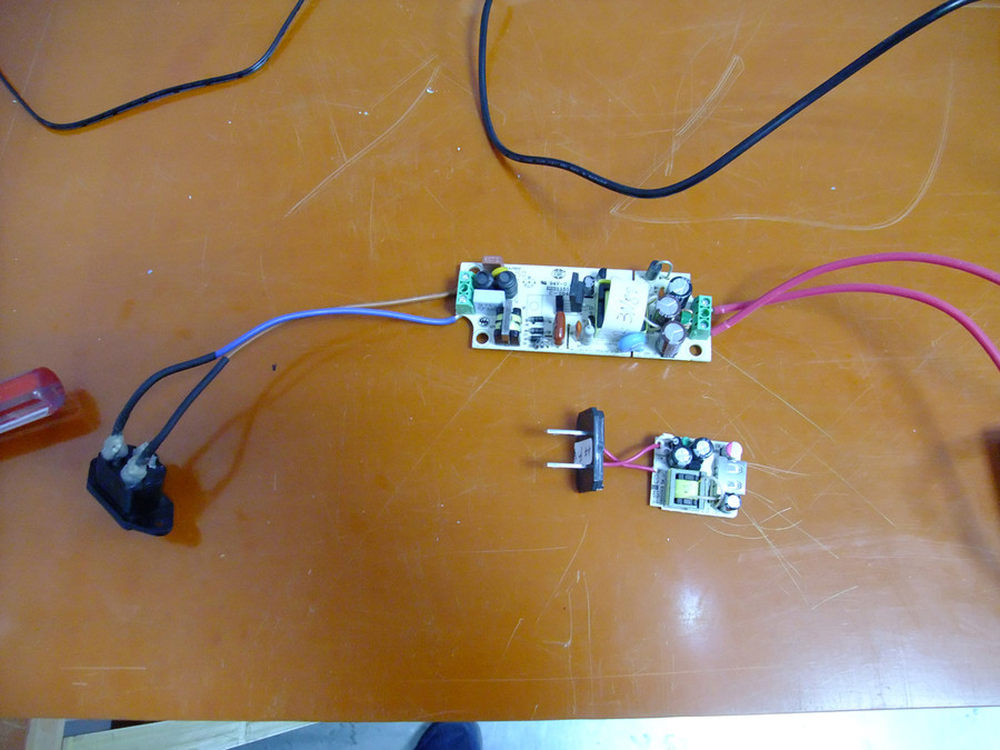

我在的那一天航嘉的研发正在占用EMC实验室，对几个新方案的USB充电器做电磁辐射方面的测试。这东东太小，特地红框标出来给大家看。
航嘉对这样的产品也一样要做辐射和传导的EMC测试，一样要符合EN55013、22、FCC PART15这样的规范。
6/15

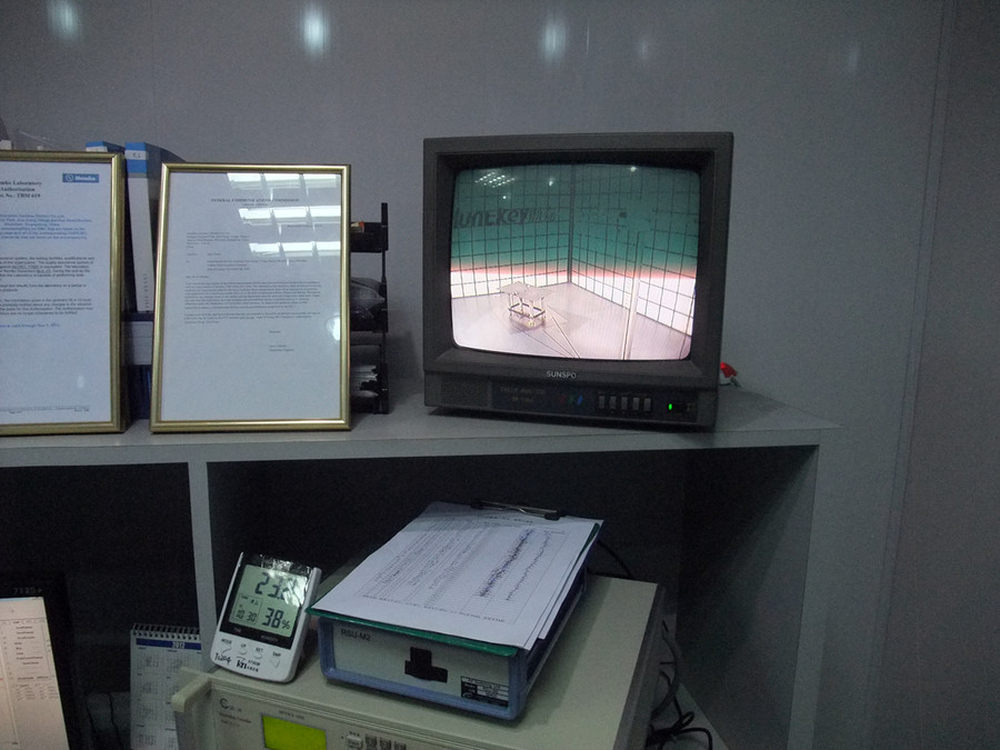

测试时门肯定是关闭的，通过监控摄像头查看内部的情况，桌子上还有温度、湿度表。
暗室测试旁边的屋子里有全套的测试、负载设备，如果发现测试不过就可以立刻修改。有了暗室后EMC的测试环节就会加快很多，每次扫一遍辐射强度大约需要5-10分钟，而自己没有的话只能跑去外面测试，都是按小时收费的，而且有了问题也没有条件当场修改，只能拿回家改过后再约时间测试。
7/15

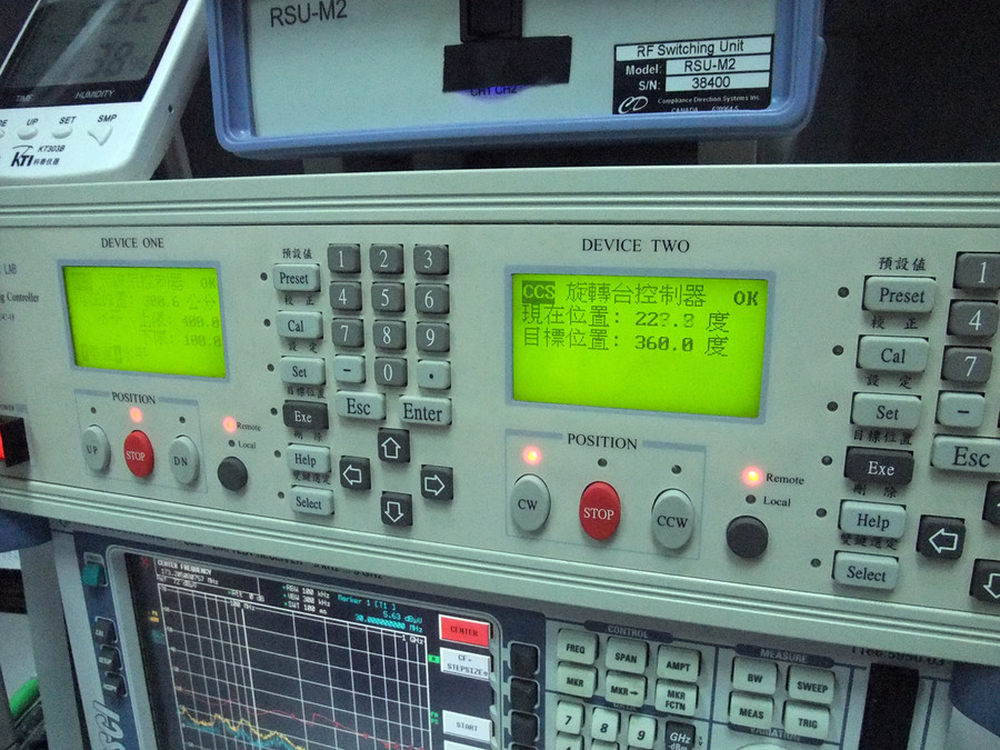

上面的设备控制天线的位置和桌子的旋转，这样可以在正负3米、360?的区域内找到被测物体最大的辐射强度。
8/15

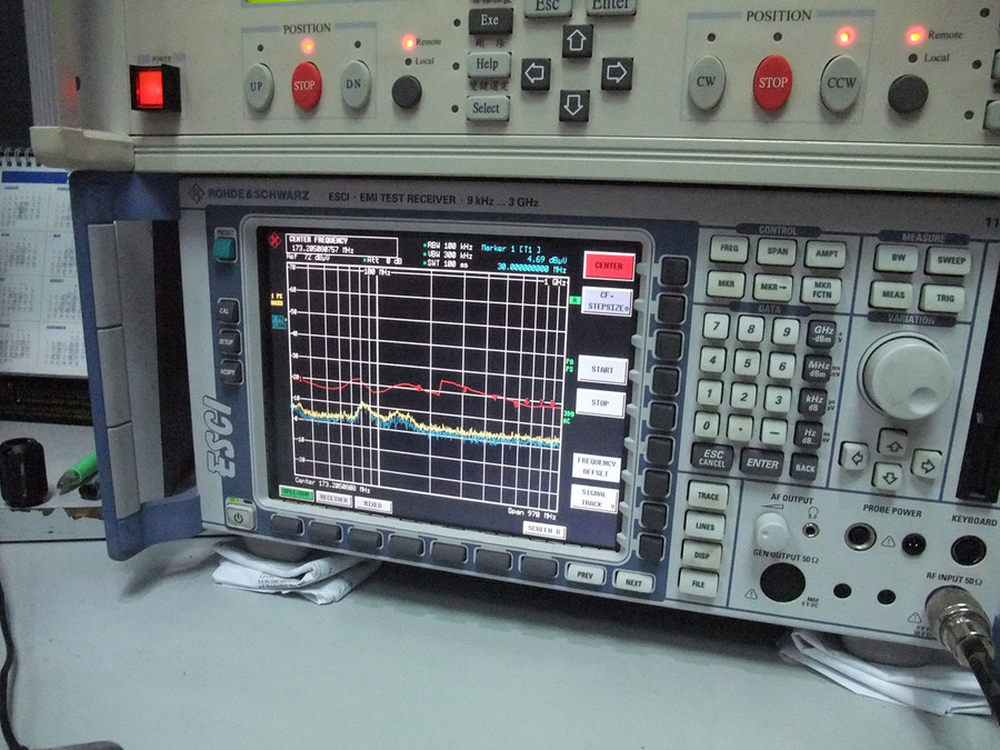

几分钟后这个产品的辐射强度测出来了，EMI测试接收器上的红色线是不能超过的标准。这个小充电器的测试结果一次通过了，几个工程师也挺满意。
9/15
辐射部分之所以要测量主要因为理论上产品不应该有任何能量泄露到电路板外的区域，但实际上不可能，所以要测测这些辐射到外围空间中的量会不会有“危害”，这里的危害主要是对其他电子设备的干扰。
对这些电子设备的干扰除了辐射到PCB板之外的情况，还有一些是沿着输入的220V供电线进入电网，这些也需要测试大小。一般要测试差模和共模下的传导出来的电流值。
10/15
这个测试的具体细节和方法相信大部分玩家都不会有兴趣，真的想知道可以在网上搜索一下EN55013，14-1,15,22章节，FCC PART15章节。
11/15
我在的那一天还赶上了一项不太常见的测试，因为这项测试只在小家电中需要，PC用的电源一般不测这个项目：骚扰功率测试（Disturbance Power），这个项目根据EN55013,14-1搭建。

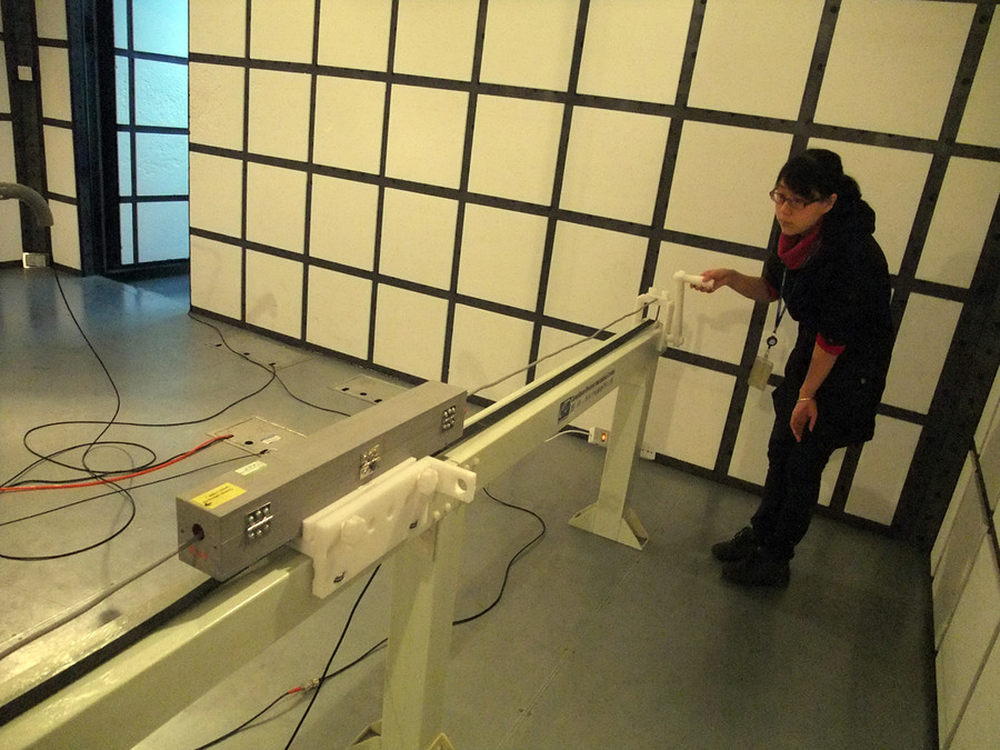

最显著的特征就是一条长长的滑动轨。
12/15

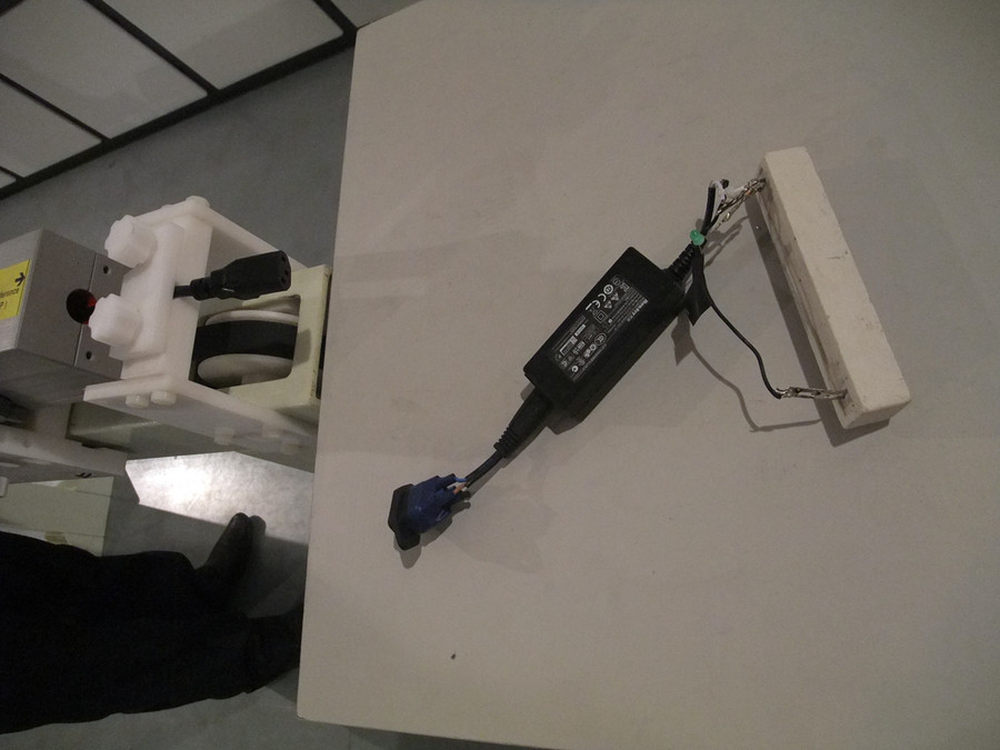

这个待测的电源，已经给它接了一个水泥负载。
13/15

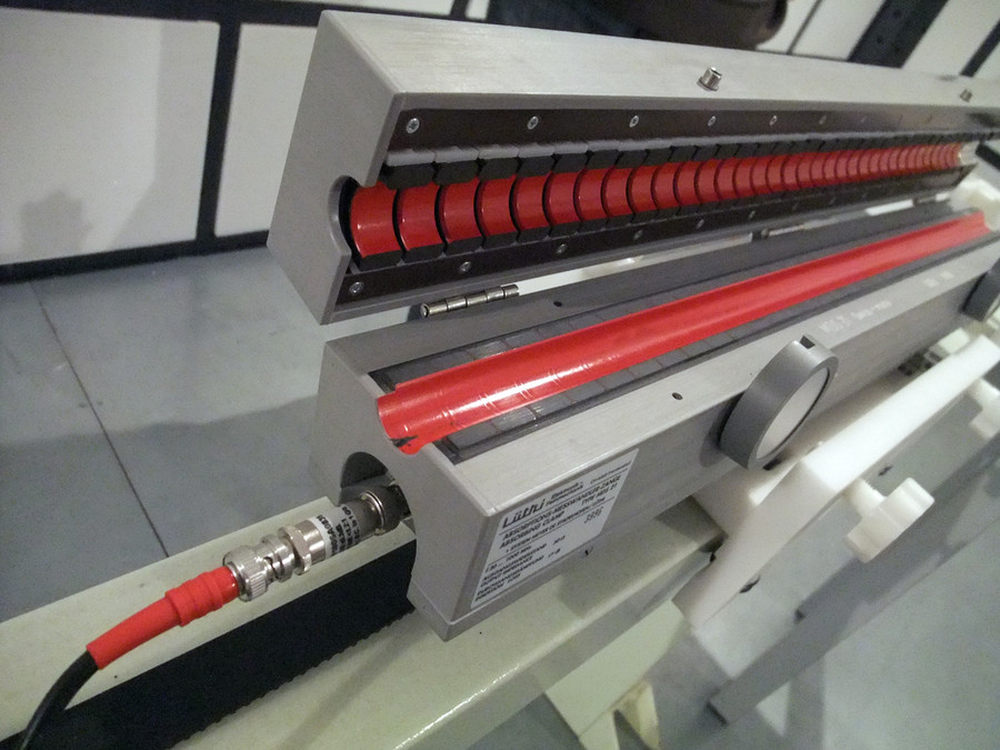

这项测试假设220V的供电线是有可能成为辐射天线，那么就需要测试这个天线的辐射功率，辐射的接收方式利用一个全部由铁氧体打造的治具。这样滑动到线的哪里就可以测量那里发射出的辐射强度。
14/15

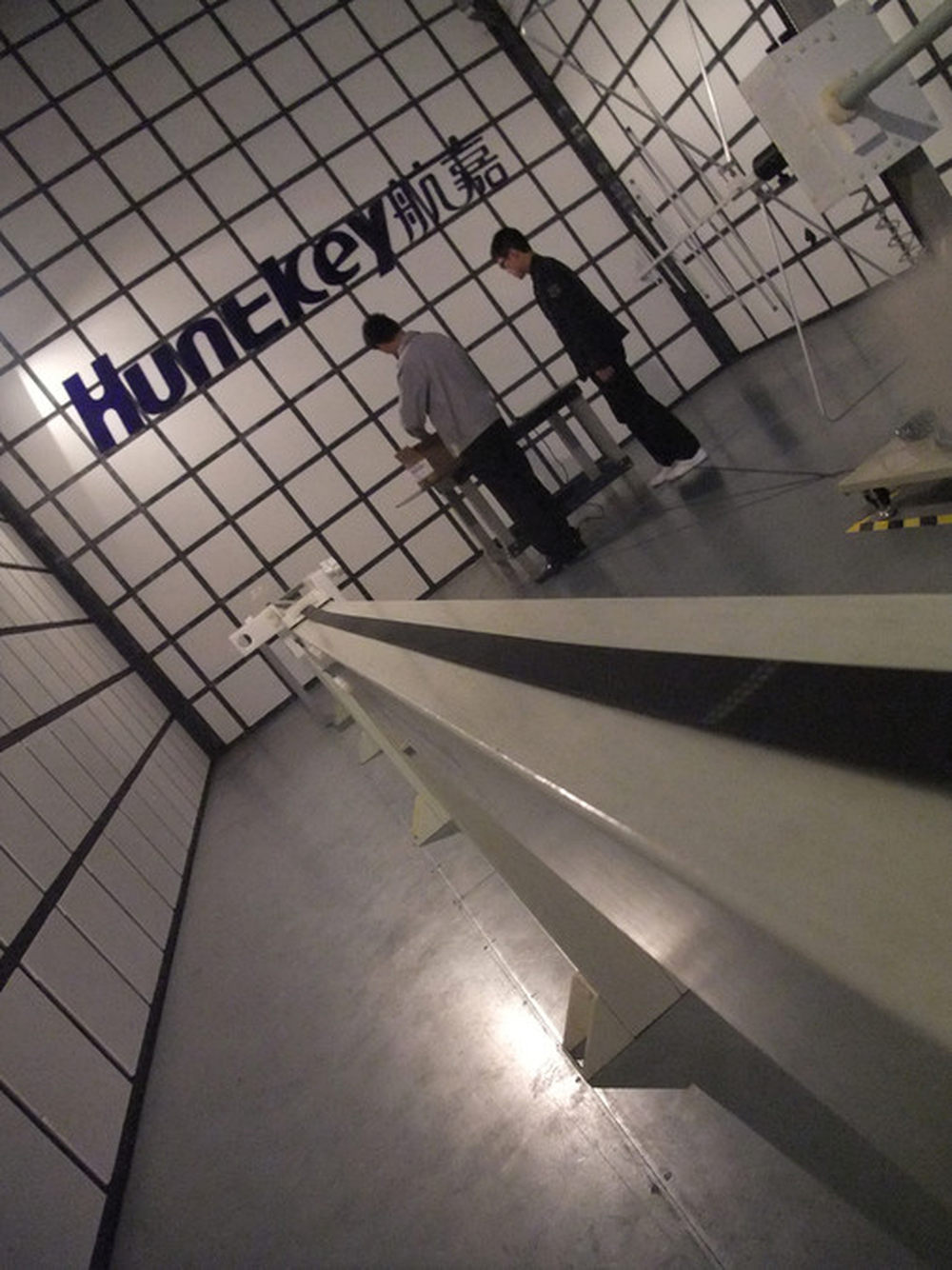

测试过程需要不断调整接收器的位置，随着位置的改动也就对应着不同波长的辐射强度，一共6米多长得轨道，摇一遍也挺有意思。
要介绍的EMC内容就是这么多，不过航嘉在这项测试中还有更多的内容：谐波（EN61000）、闪烁（EN61000-3-3）、静电放电（EN61000-4-2）、电快速瞬变脉冲群（EN61000-4-4）、浪涌（EN61000-4-5）、电压跌落（EN61000-4-11）。
这篇文章只大致介绍了整个EMC测试的四分之一而已。
15/15
总结：
航嘉EMC测试实验室的3位工程师，感谢你们的支持和讲解。
这里再补充一些其他厂商的情况。对于台达、光宝、全汉、康舒来说他们的工厂行中是不会见到EMC实验室，因为这些很可能与生产制造部门是分离的，在台湾。
对长城、海韵等厂商来说EMC实验室也有这样的规模和条件。
但是规模再小一些的台系品牌、乃至剩下所有的国内品牌，在EMC部分可能只有传导部分的可以测试较为正规，辐射部分的由于实验搭建的投入比较大（500万起），所以基本只是靠经验设计，如果需要送测各种安规则去专门的测试单位租用设备测试，而对于规模较小的厂子来说90%%的型号客户并没有提安规测试，所以这些型号的EMI能不能过就没有保障了。
像航嘉这样的品牌，近年来所有的设计方案都要经过第一页所有的9项测试，所以即便是一个270瓦电源，也一样可以通过EMC传导和辐射的测试。
大厂的电源有时价格 并不会非常低，今天我们看到的测试就是部分原因。
之后我们还会看到更多航嘉的检测体系的细节，感兴趣的网友可以继续关注泡泡网机箱电源频道。
