媒体上评测电源的方式让人更重视它的电性能表现，而对电源更基础的指标就是平均无故障时间，这方面媒体是没有能力测试的，甚至一些小厂也没法在设计阶段做科学的预估。
说这些就是怕您看到我手中这颗半桥开关 被动PFC时先入为主的认为它不好，我写这篇文章前全面的摸了一下它，所以这篇文章中只介绍它的外观和内部。
2/13

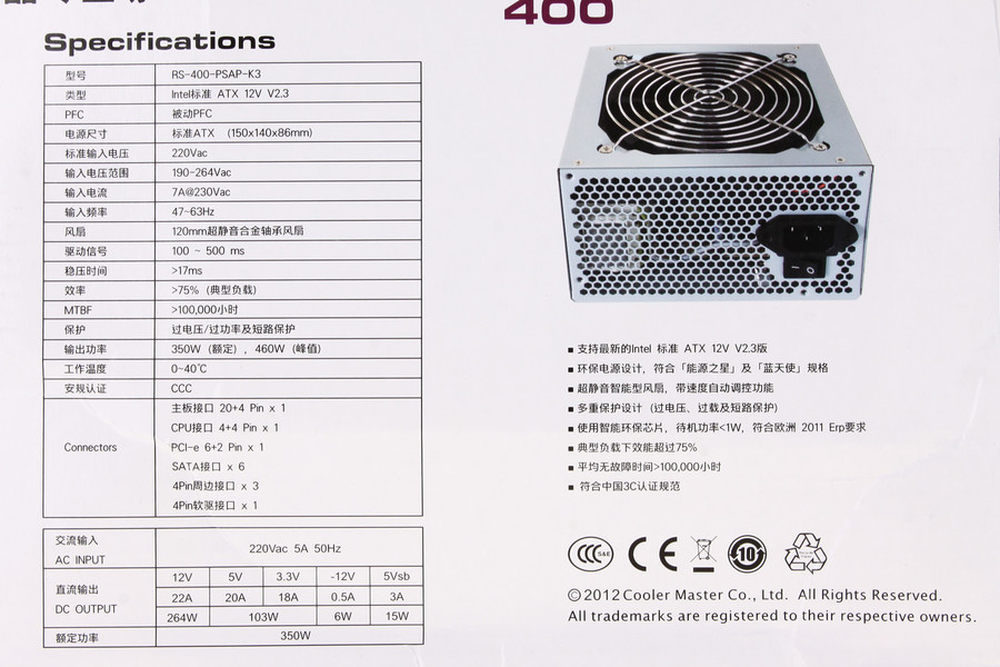

我们从上到下对重点做一些解说
1 酷冷电源型号比较重要，成系列的，比如这款是RS400-PSAP，而400-PCAP就是战斧400，400-ACAA就是GX400，ASAA就是天尊400
2 最新的标准是2.31版的
3 现在还在用被动PFC的不多
4 稳压之间就是保持时间了，17ms还是不错的。
5 典型负载下转换效率可以理解为转换效率的最高值
6 输出功率，额定350瓦，特地标注460瓦峰值，我看了以后咽了一口吐沫
7 工作温度0-40℃，不知道保持时间的17ms是不是在0℃也能达到
8 最后标注了接口数量和功率分配
右侧斜名了电源的很多特性。
3/13

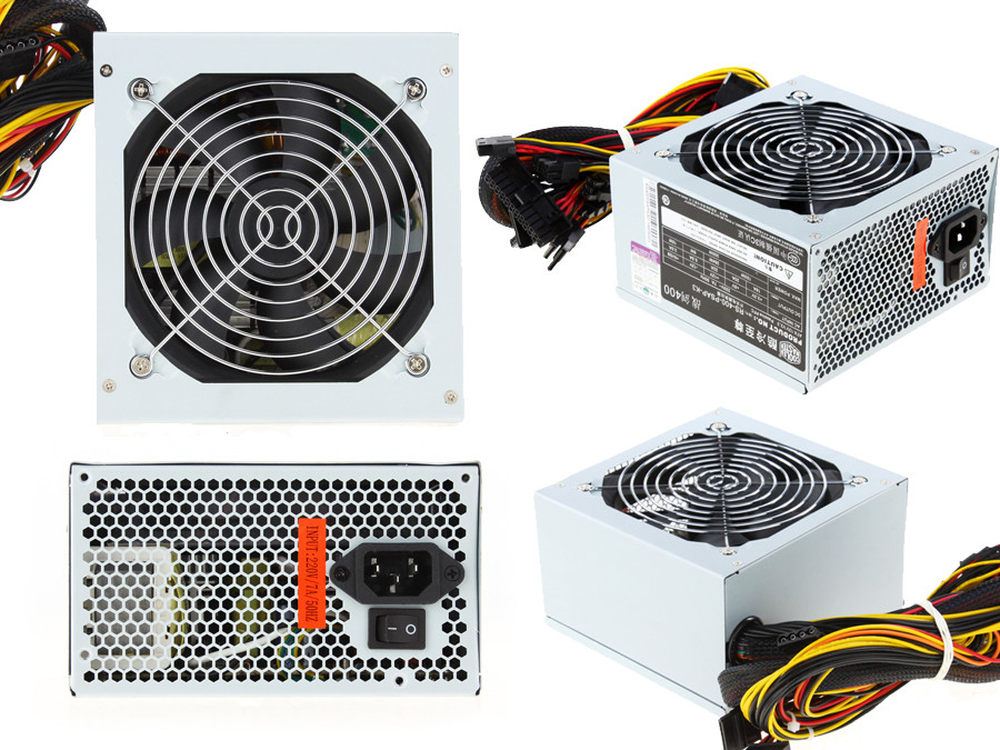

其实电源的外观和酷冷很多入门级电源很像，灰色锌钢壳加上12cm黑色风扇，从散热孔一侧还可以看到一大颗被动的PFC电感，电源的线材只有24PIN包裹的尼龙网，交流电的总开关没有省略，这一点让人欣慰。
4/13

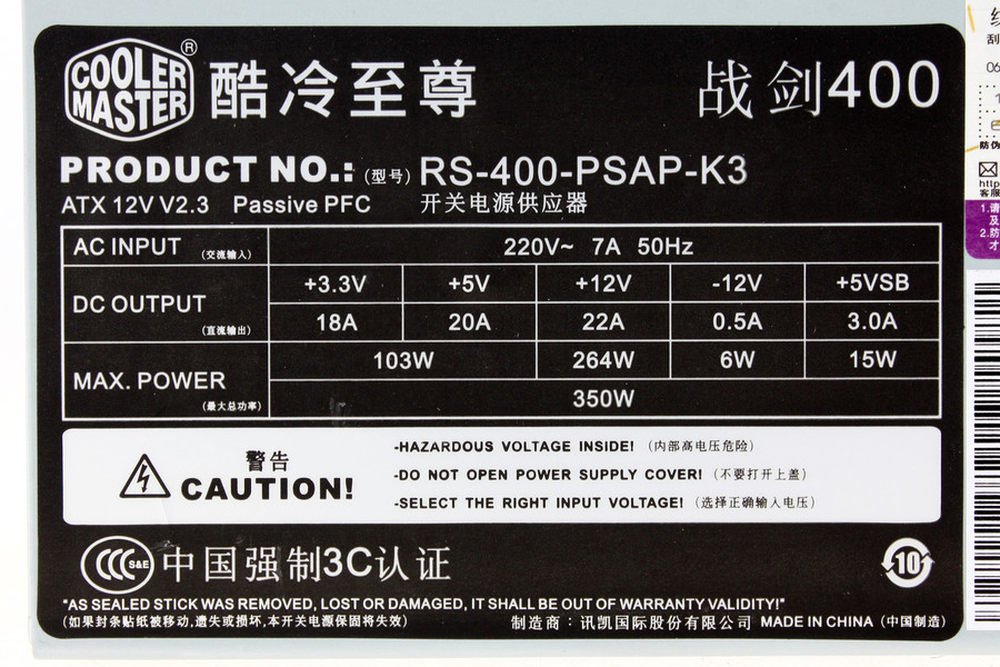

按照Intel ATX 12V 2.3的规范，350瓦额定电源的12V输出至少达到264瓦，这颗电源在功率贴纸上标注的数字刚好达到这个值。
3.3V和5V的输出达到了100瓦，也足够当前设备的使用了。5V待机一路的输出竟然有3A，这是意想不到的，因为这个档次的电源90%%都是2A的水平。
电源的额定功率为350瓦，但是名称中出现的数字有400，在功率贴纸上也没有出现包装盒上宣传的峰值460瓦，我又咽下一口吐沫……
5/13

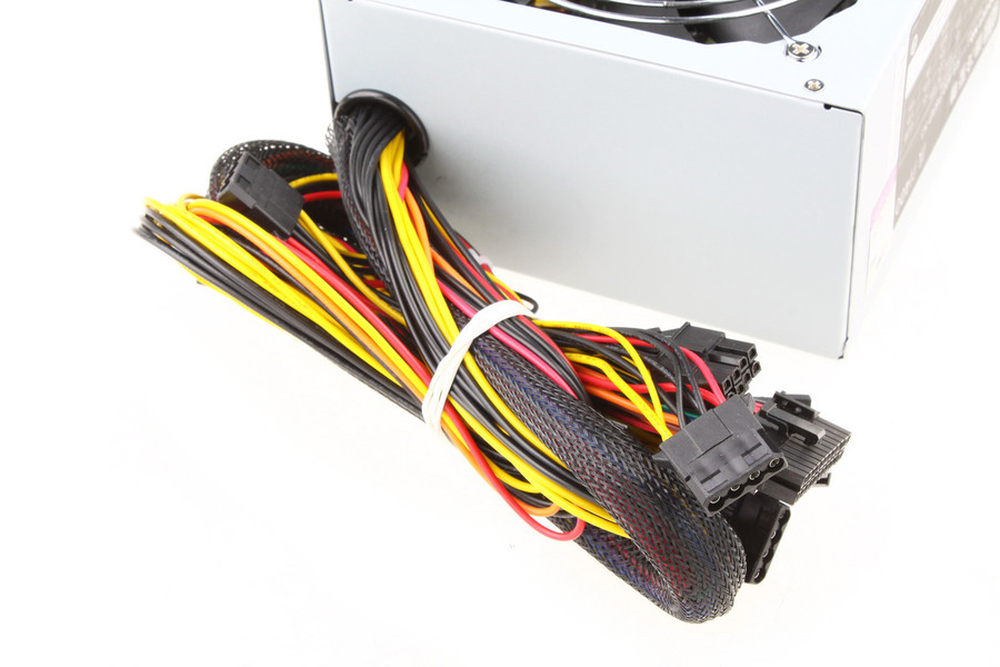

电源提供了1个8PIN的CPU接口，一个6 2的显卡接口，6个SATA硬盘接口（这个数量有点惊人），3个PATA接口可以接风扇，总的来说满足绝大部分低端用户的需要。
6/13

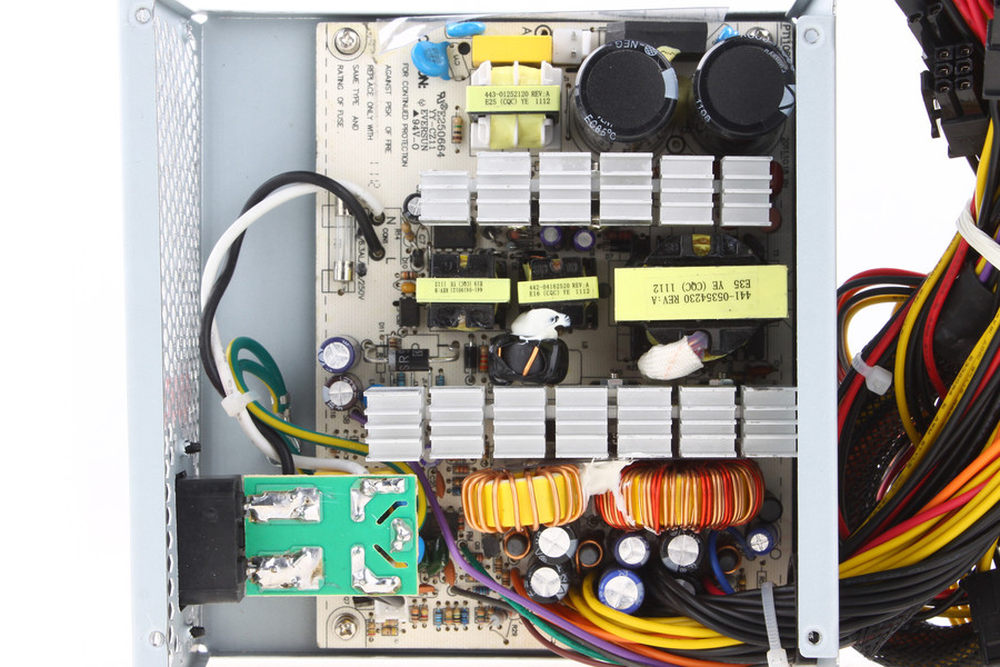

这个内部结构我们比较熟悉了，一次侧的PFC开关没有，因为是用电感来调整PF值得，一次侧的主开关是半桥的拓扑，二次侧的12V和5V使用了同一个电感，3.3V单独采用磁放大方式输出。这种结构已经很少见到了，尤其是在送测的产品中。
7/13

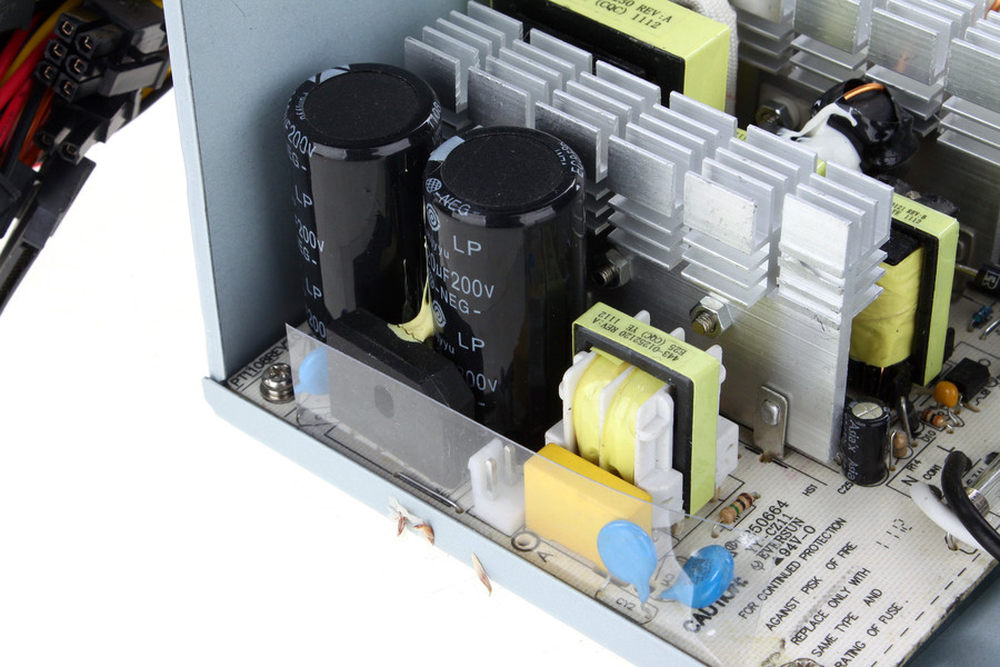

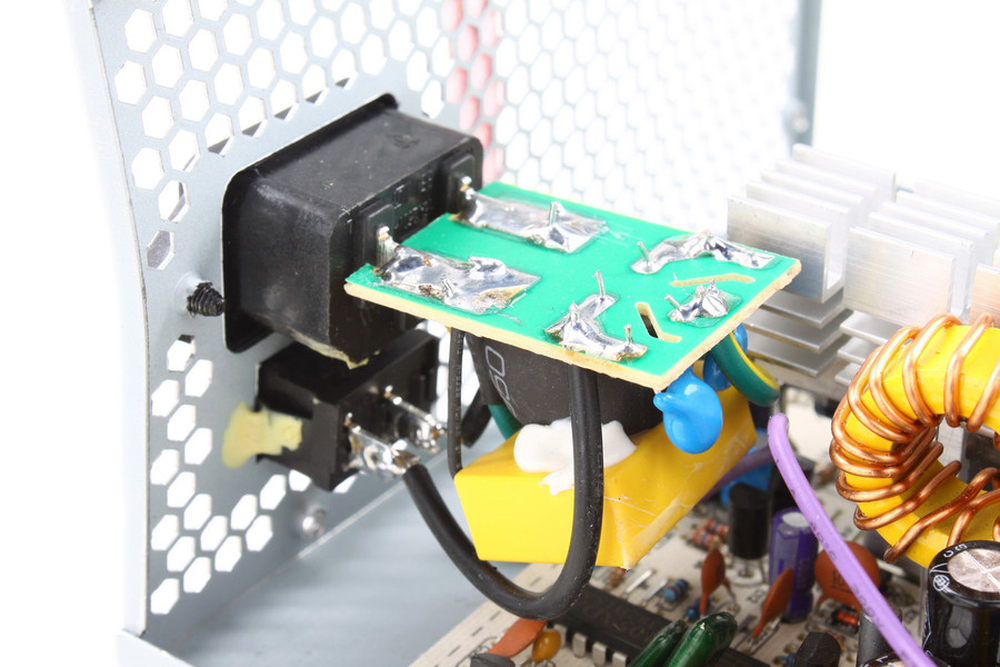

交流电入口的地方有一级EMI滤波，这部分支出比较长，而且作为高压部分最好还是能和旁边低压输出部分做一些隔离。
8/13

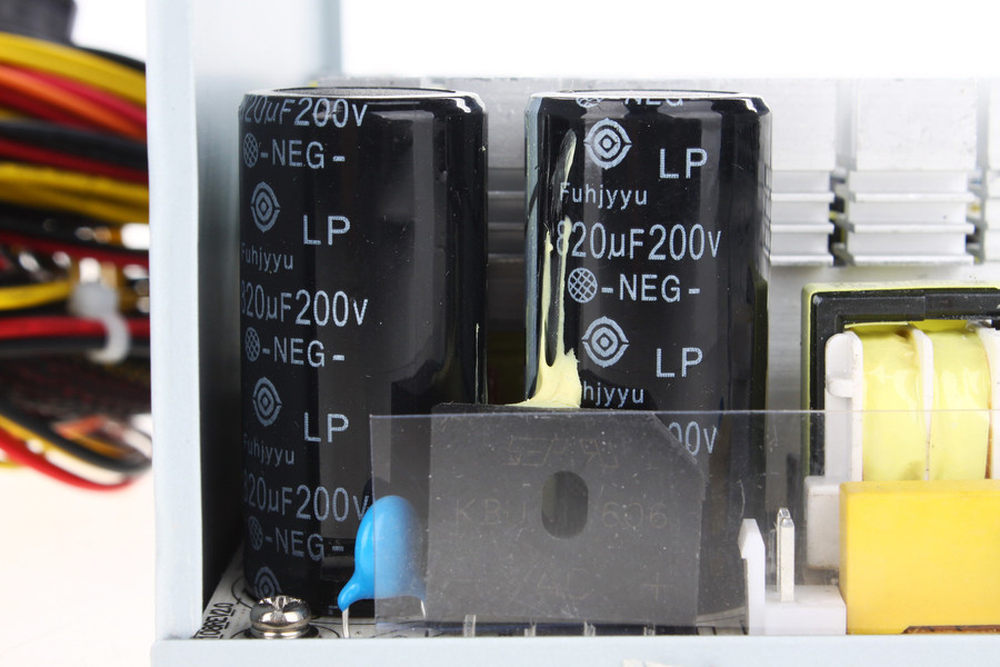

这里还剩一点点EMI滤波的电路，另外就是两个主电容，820uF的国产货并联，等效410uF，400V。最低输入电压可以适应到190V。
9/13
这里可以看到整流桥的背面，看不到型号是多少，只不过没有散热片。
10/13

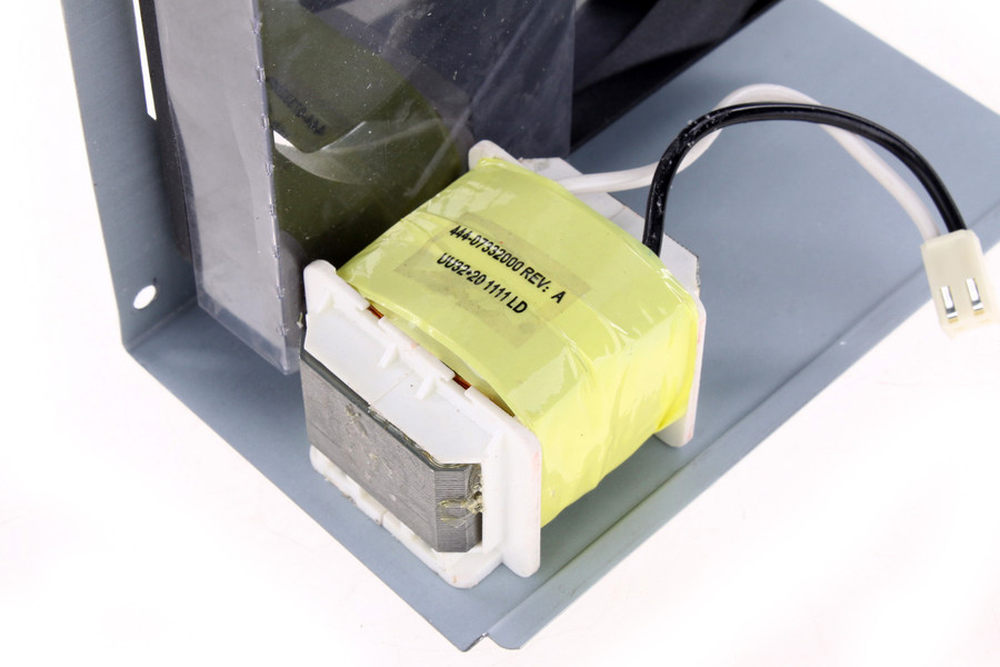

电源外壳上拧着一个大大的电感，那就是被动PFC的电感了。仔细剥开外皮，里面确实是真正的漆包线。
11/13

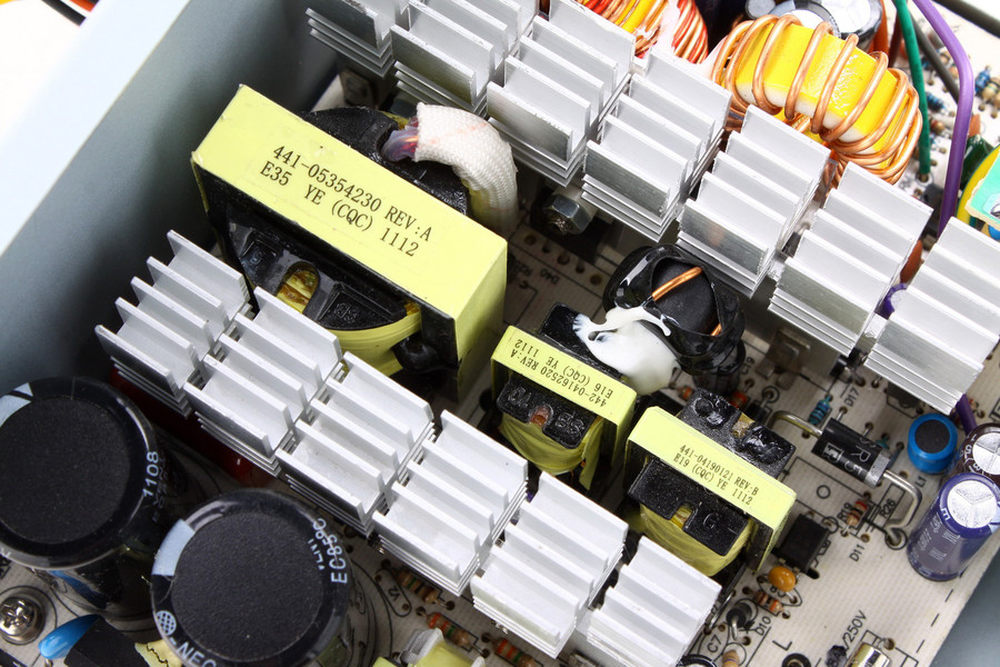

变压器中驱动变压器和待机变压器大小相仿，主要是因为半桥的驱动芯片在二次侧。这里也能看到一个3.3V的磁放大电感。
12/13

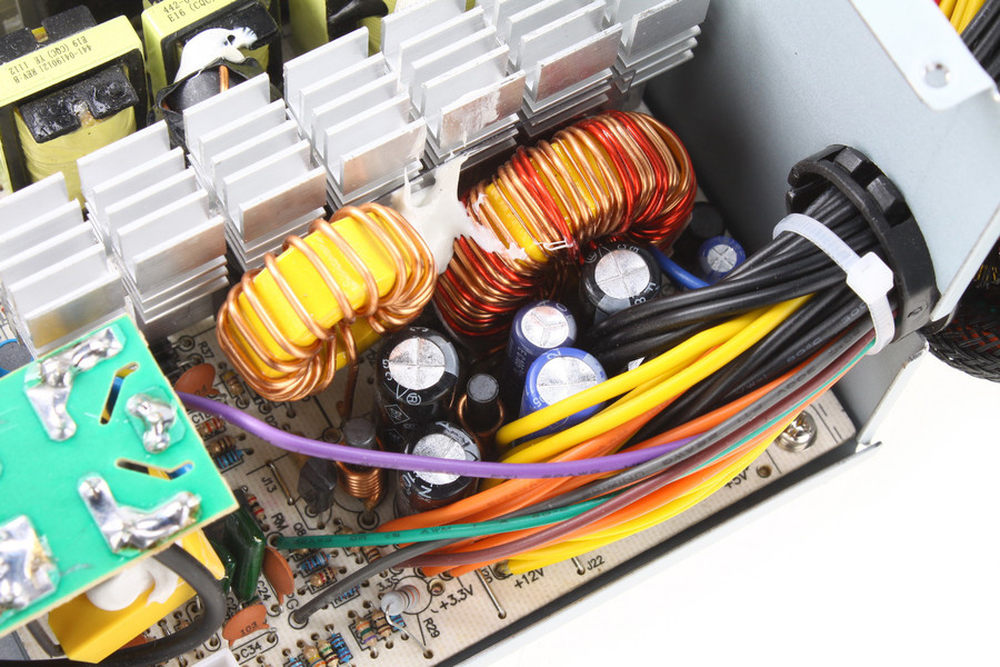

二次侧的线材如果仔细看会发现根部没有任何金属环和绝缘的热缩管。这确实是比较少见的做法。
13/13

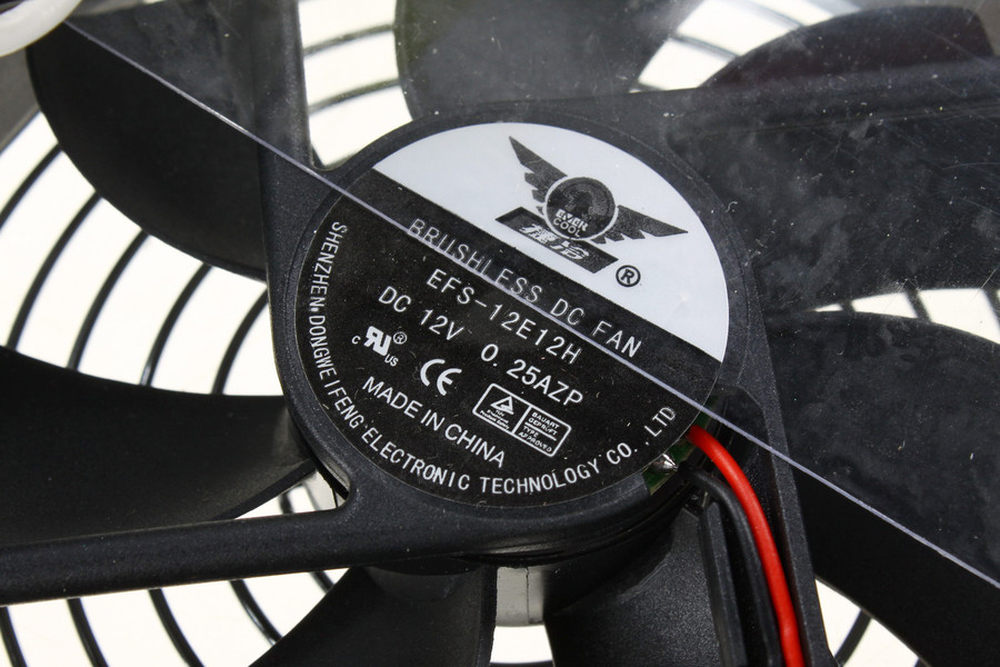

风扇来自捷冷，采用的是油封轴承，直流电压是12V，电流是0.25A，油封轴承通常比较安静。
这颗电源的价格是229元，可以提供给入门级用户足够的功率，足够的供电接口。以酷冷的品牌来说还是值得考虑的。
