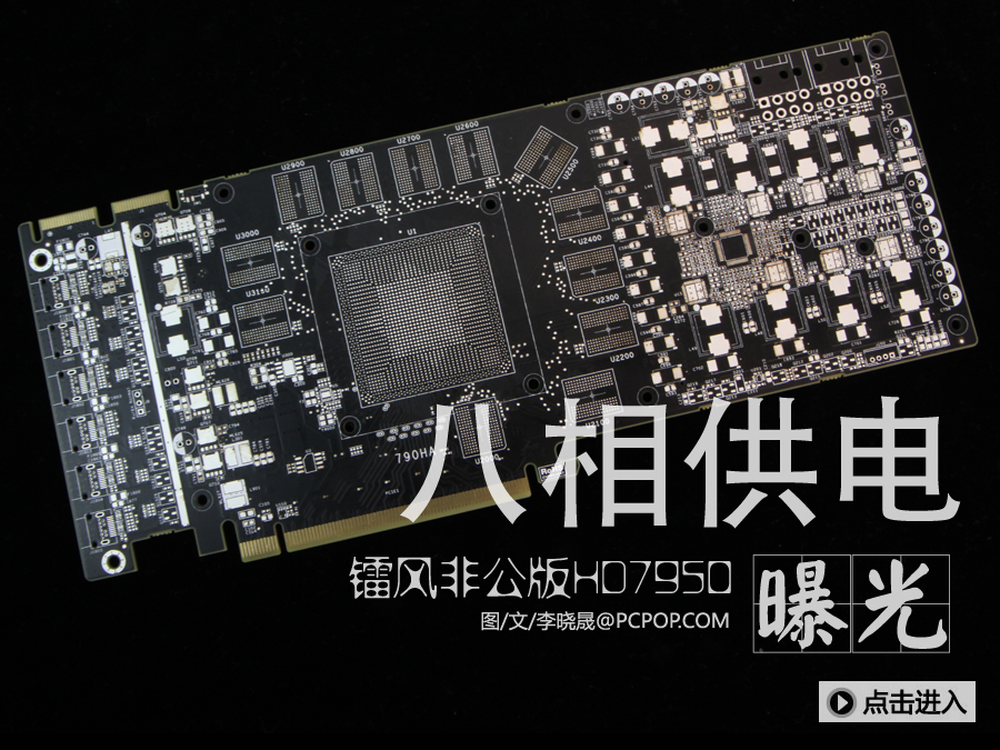

6屏+8相供电!镭风非公HD7950 PCB曝光
1/10
随着AMD HD7950显卡发布,多家厂家推出了多款非公版方案。HD7950保留了强劲的28纳米工艺和GCN强劲架构,性能非常强悍,非公版让7950产品体系变得多元化,玩家可以选择比用料更加奢侈的“豪华版”或者选择成本控制的更好的“普及版”,可谓丰俭由人。2/10
在上周五临下班时,小编收到了一个神秘的包裹。难道是小编的某个女性朋友提前送的情人节礼物?3/10
于是小编迫不及待的当场打开包裹,经过层层剥茧之后,原来这个神秘的包裹里面装的是近期曝光的镭风HD7950非公版PCB。4/10

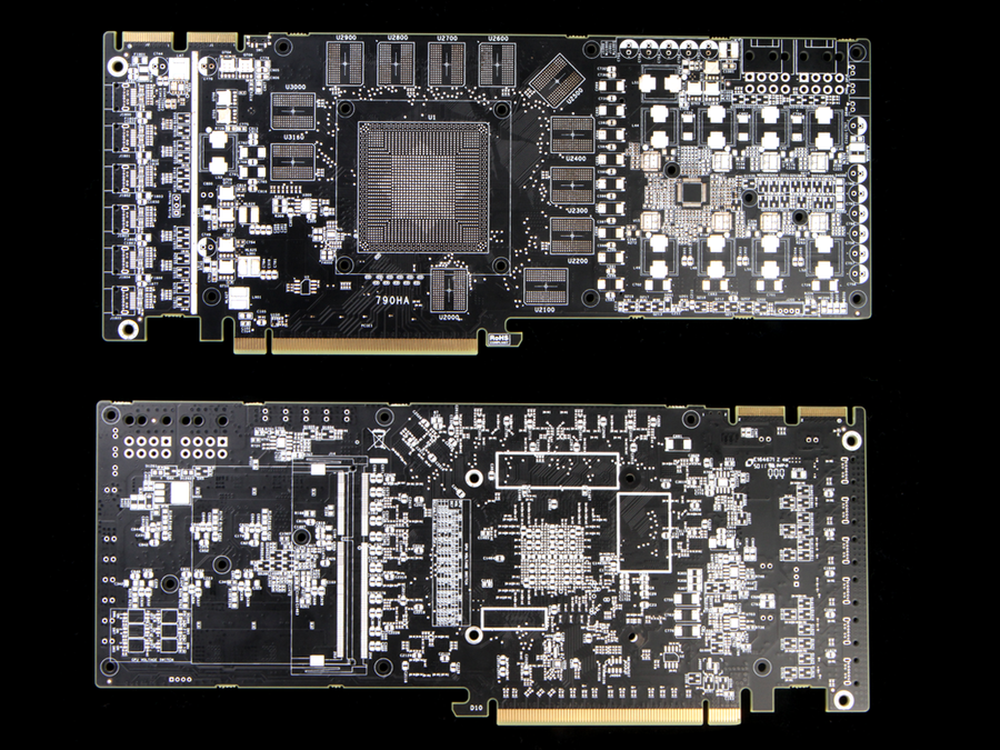

回顾之前所曝光的几块非公版HD7950,其设计方案都差不了多少,可能为了赶上首发的头班车,都没来得及重新研发,只做小量“升级”处理。但收到的镭风HD7950非公版,无论从接口部分,供电设计都与众不同。5/10

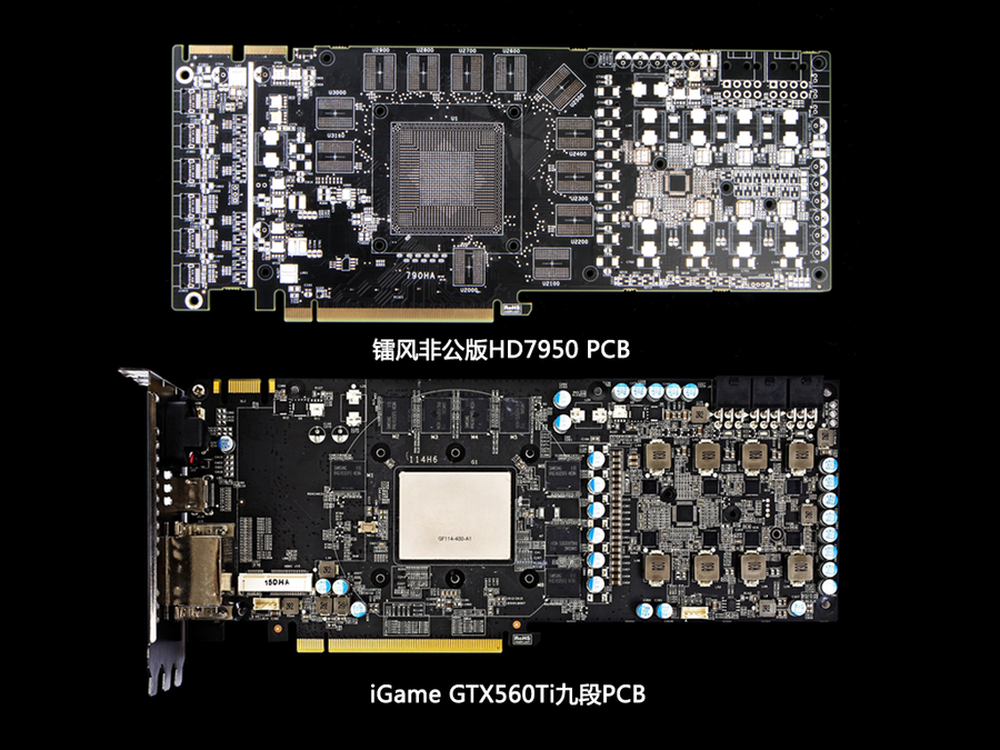

镭风HD7950非公版的PCB看似借鉴了之前惊爆一时的iGame GTX560Ti九段设计思路,但在细节上进行了改进,尾部的电压测量点改为插座形式,更加方便玩家超频时使用。6/10

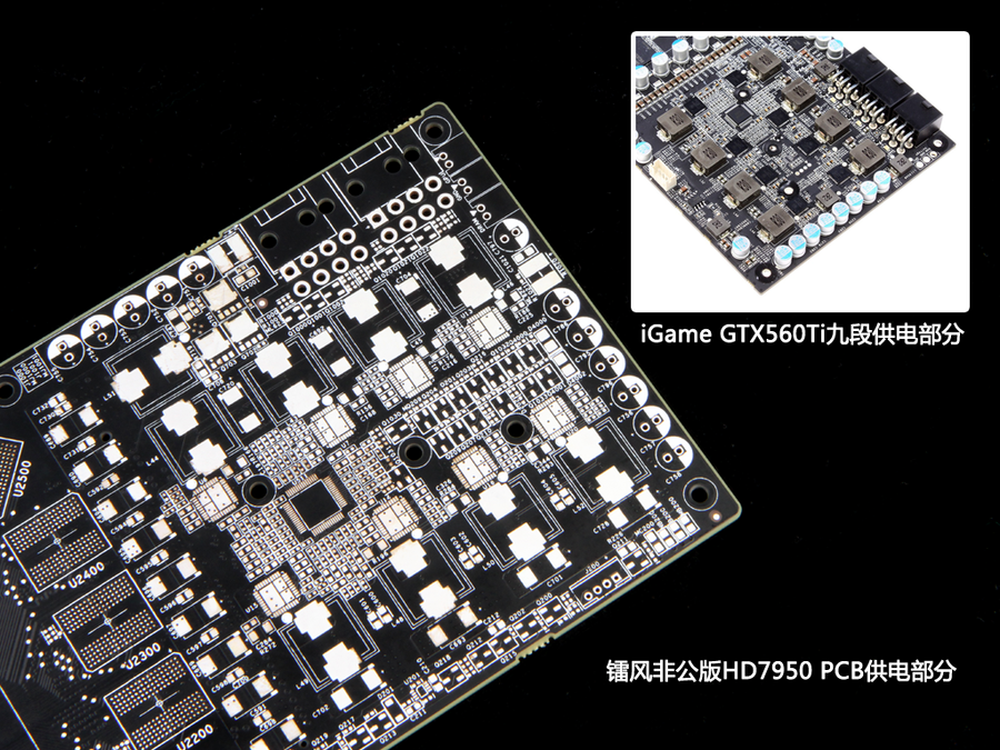

与普通的HD7950非公版不同,镭风HD7950非公版采用了水平式的供电设计,上下各四相组成了八相供电,供电部分布局非常创新,此卡还没实际测试不知道效能如何,但从欣赏的角度看绝对的赏心悦目,而供电部分充满了一排长方形的电容,从尺寸上可以知道是奢侈的钽电容。屈指一数合共18颗!相对于普通的固态电解电容,钽电容有着漏电流小,损耗角小,失效率低的优点,但成本非常高昂。7/10

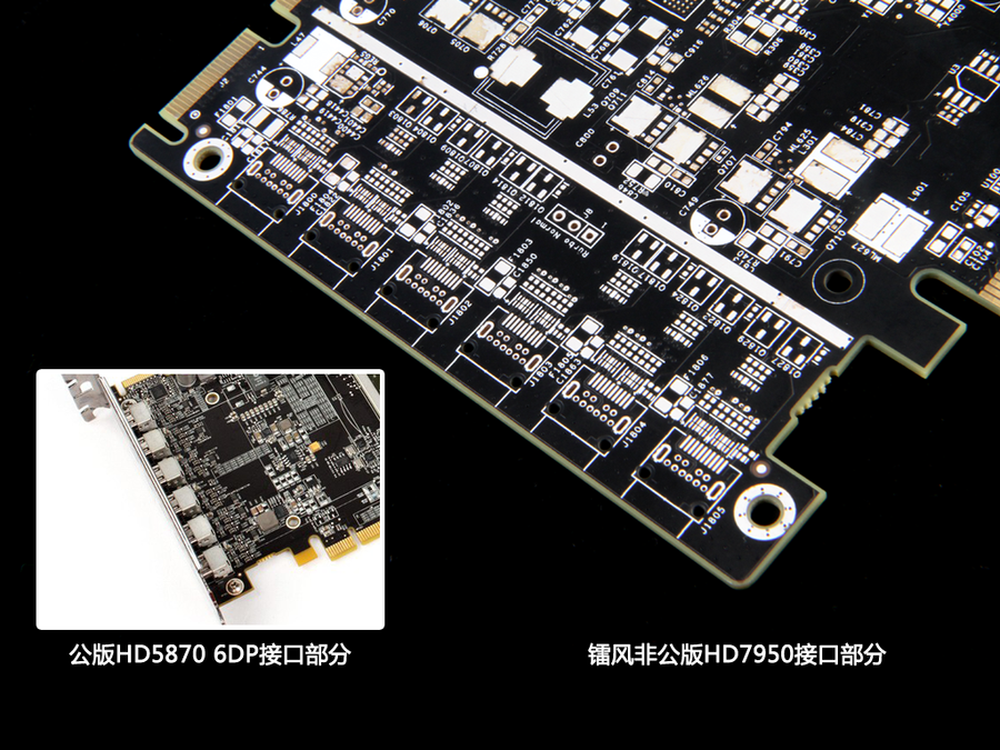

输出接口采用了6个DP接口,和之前的HD5870 6DP相仿。8/10

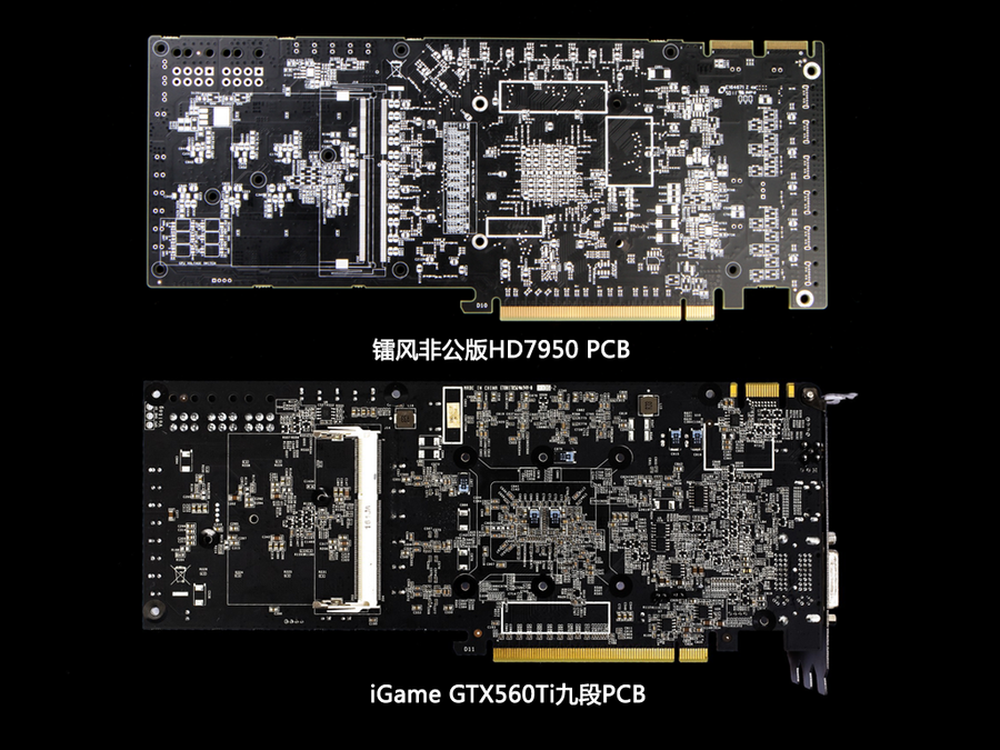

显卡背面有一个类似于笔记本内存插槽的走线,整体版型和之前的iGame GTX560Ti九段基本相同,但在细节设计上更为丰富。9/10

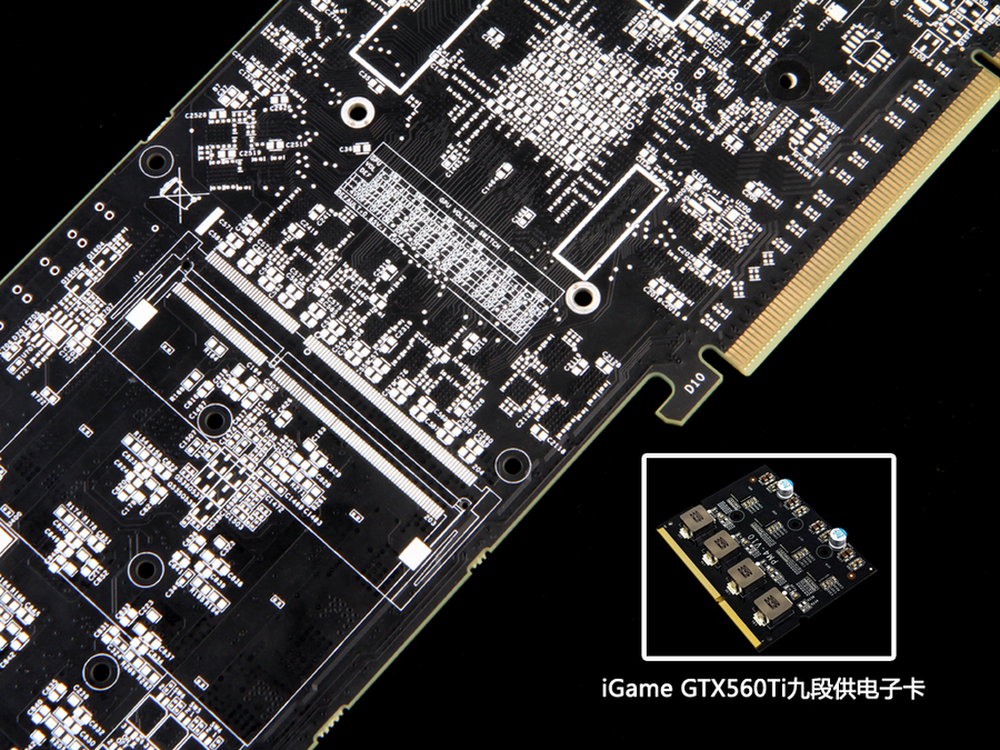

通过之前的iGame GTX560Ti九段产品我们可以得知背部的插槽可以扩展供电相数。但这款产品是否会支持其他方面的扩展功能,目前还不得而知。10/10

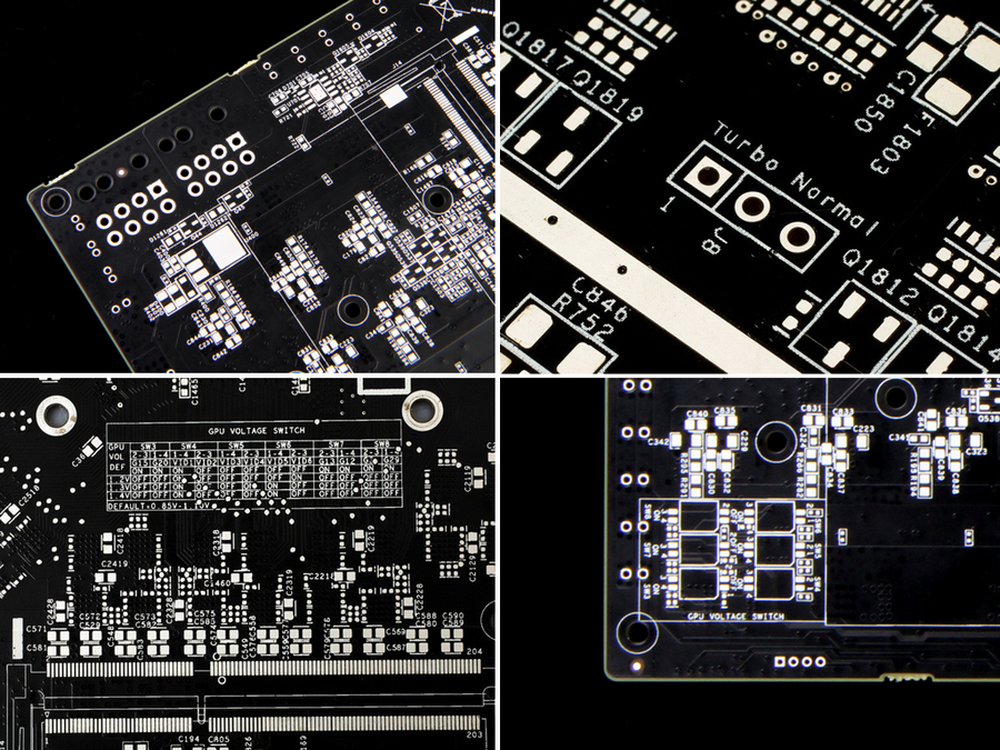

显卡背面可以看到这款显卡还支持电压微调,在核心旁边有一个GPU VOLTAGE SWITCH的表格,表格横向标注了六组跳线合,纵向标注了GPU默认和跳线电压。这让我们想起了镭风曾经发布过的6870x2。
另外在PCB前端,还有一个神奇的条线,里边有Turbo/Normal模式以供选择,大家还记得HD6850 Xstorm?巧合的是,他们的位置是如此的相近,莫非这款显卡还能开核?
