抛光+撬盖！教你低成本改进显卡散热
1/20
由超频的历史可以看出，超频最早源于人们对于电脑性能的迫切需求。不过在电脑硬件价格相对便宜、性能又相对过剩的今天，超频已经不再单单只是为了提升性能，而更多的成为一种玩家标榜实力的竞技活动。可以说超频在这个时代又被赋予了新的意义。今天小编就教大家如何利用手头的常用工具，用极低的成本提升显卡超频能力。
2/20
为什么降低温度能提升超频能力？
从电子学角度来讲，温度代表了物体内原子的平均动能。也就是说物体的温度越高，原子的速度就越快。物体的导电性不仅与物质本身的属性有关，还由带电粒子通过导体的难易程度决定。
就好比一条马路，如果所有的人都在高速的乱走，那么你的通行就会非常的困难。如果所有的人都不动，通行就是变得极其容易。这里每一个原子就好象一个行人，温度就代表了他们运动的平均速度。所以我们通常说的超导体技术又叫做低温超导技术。就是如何将导体降温到接近绝对零度，（-273摄氏度）使每一个原子都接近静止，以达到最好的导电性。
正是由于这个原因，在极限超频中经常会看到，超频玩家利用温度极低的液氮甚至是液氦对GPU和CPU核心进行降温，以便得到较低的电阻，从而在理想的电器性能下将频率提升至更高，最终得到相当可观的性能提升。相反当外部温度升高时，核心内部的电阻也会升高，而电阻升高的同时又会使内部发热量增加，最终形成恶性循环。
3/20
参测显卡介绍：

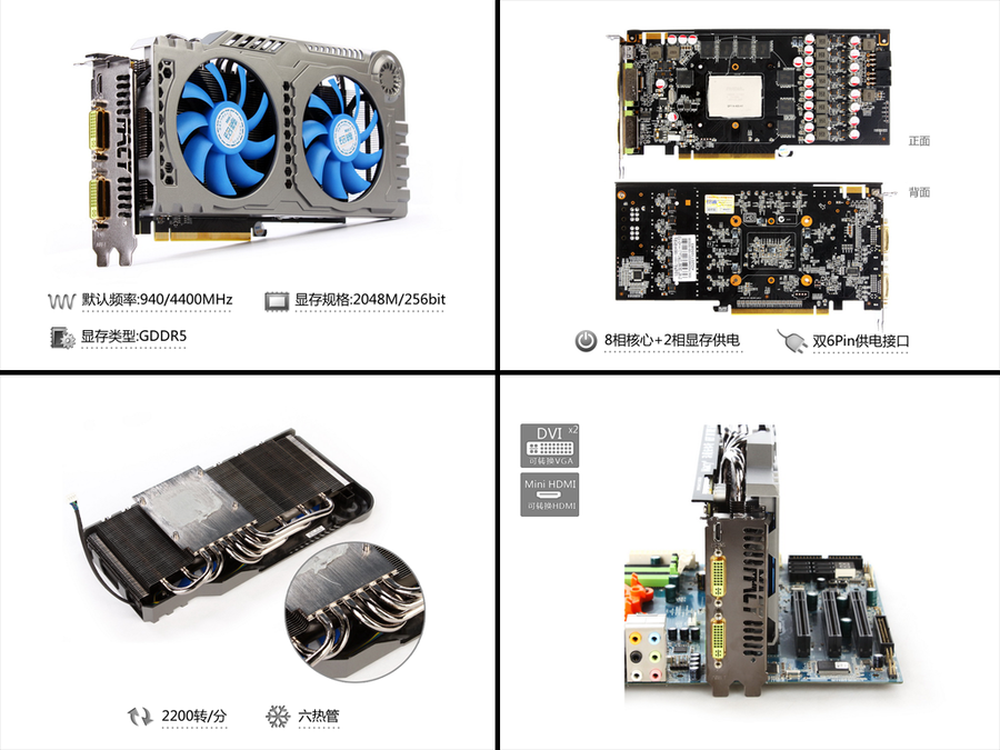

铭鑫GTX560TI基于NVIDIA第二代DX11核心GF114设计，该核心拥有完整的384个流处理器，频率高达940/4400MHz，游戏性能将会得到大幅度的提升，另外GF114的超频性能和功耗更加优良，支持更强劲DX11游戏能力，支持PHYSX物理加速、支持CUDA和3D立体显示。
4/20

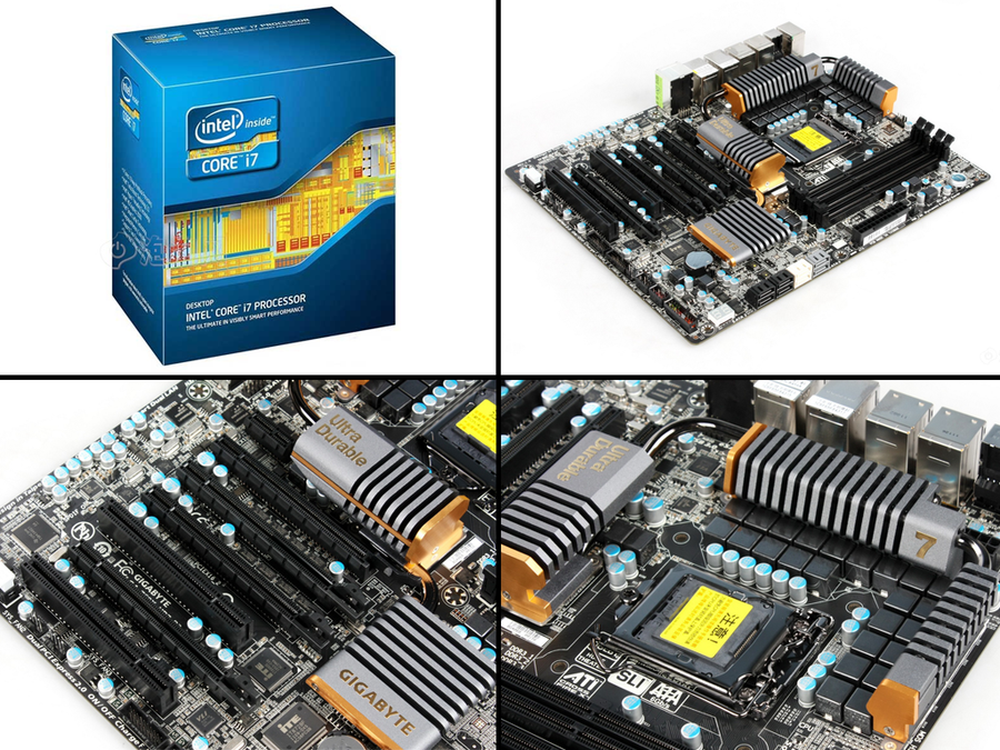

参测CPU介绍：
酷睿i7 2600K采用32nm制程工艺，Sandy Bridge架构设计，LGA1155接口，具备四个核心，支持超线程技术实现八个线程运算，四个核心共享8MB三级缓存。处理器默认主频3.40GHz，外频100MHz，倍频34X，支持睿频加速2.0技术。
参测主板介绍：
技嘉GA-Z68X-UD7-B3采用了ATX大板型设计，延续了其一贯的消光黑高端配色，而在整体以黑色为主色调的配色中加入了些许金色，突显出该主板的高端风范。
5/20
为了更好的体现改造后的效果，先来看看改造前的显卡状况。
6/20

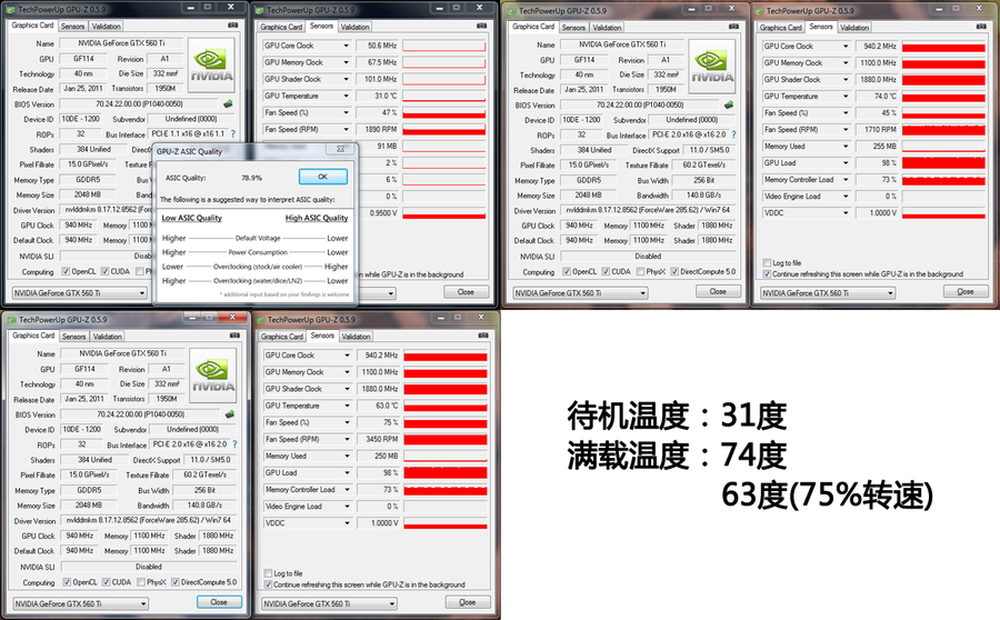

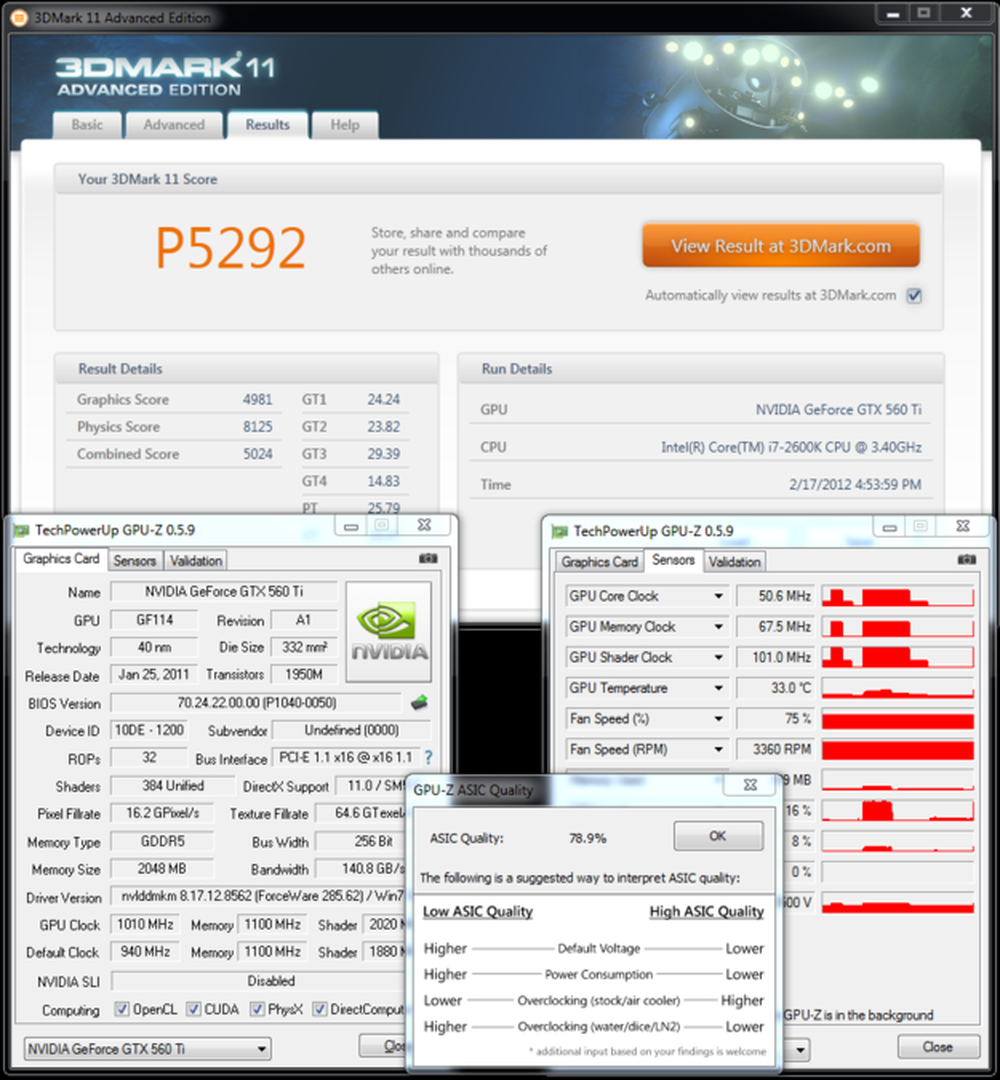

改造前核心可以超频至1010MHz
7/20

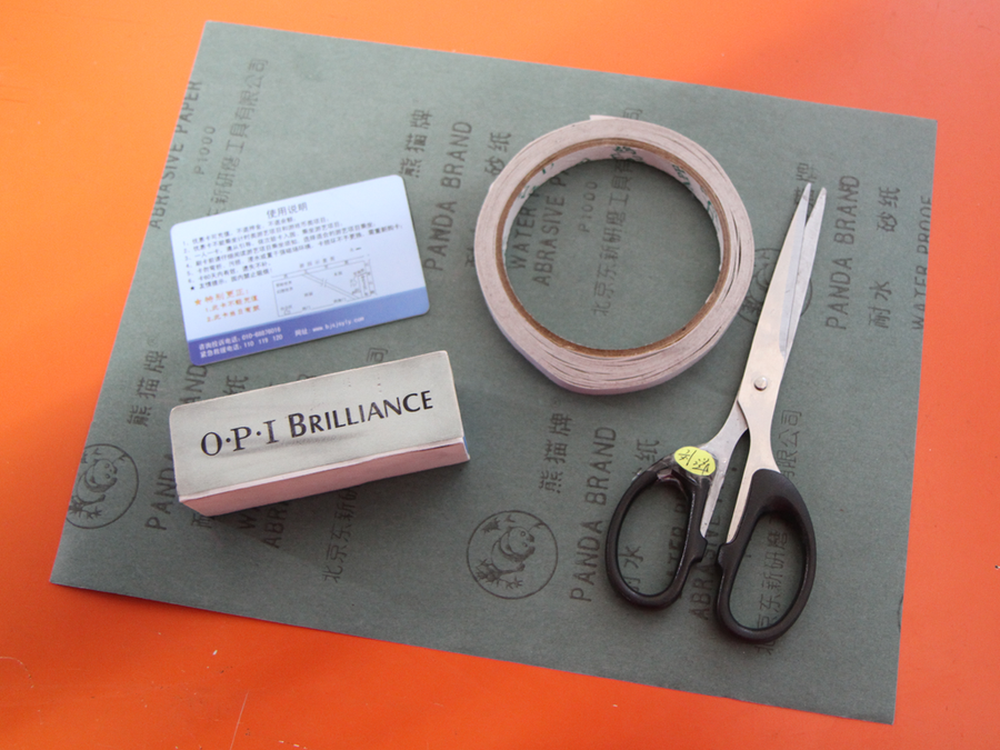

打磨工具登场：砂纸若干、指甲抛光块、双面胶、磁卡、剪刀。
8/20

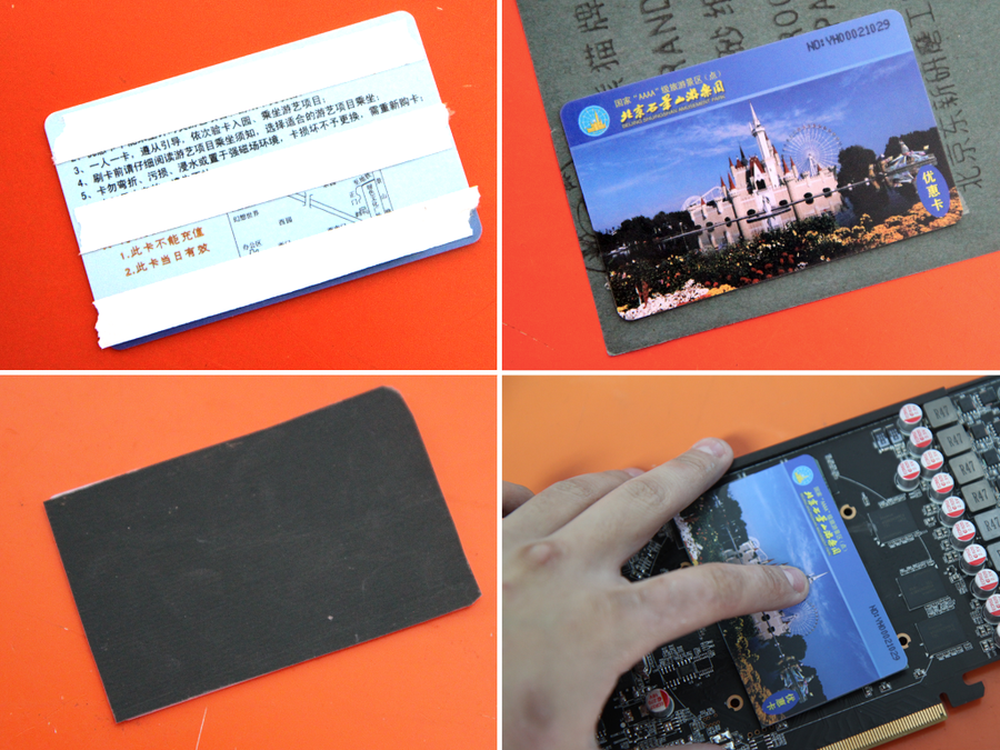

为了保证核心顶盖在抛光后还能保持在一个平面，因此在预抛光时将砂纸剪成小块贴到磁卡上，利用磁卡的平面进行打磨。
9/20

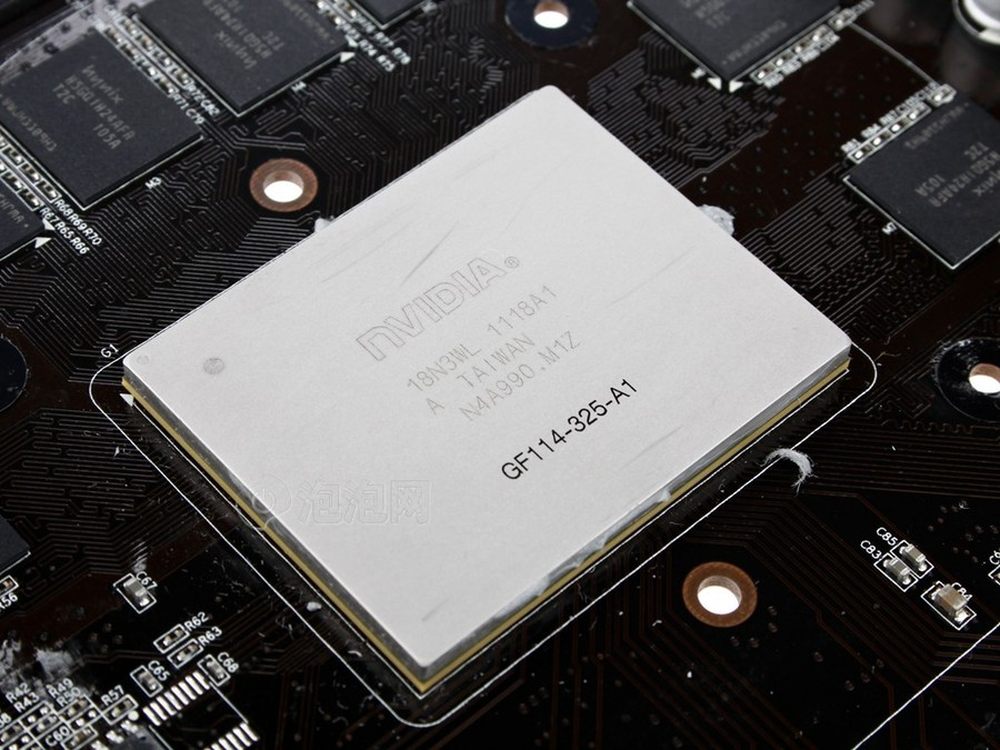

在改造之前最后看一眼完整的GTX560Ti核心。
10/20
仔细打磨30分钟后顶盖的原色显露出来。
11/20

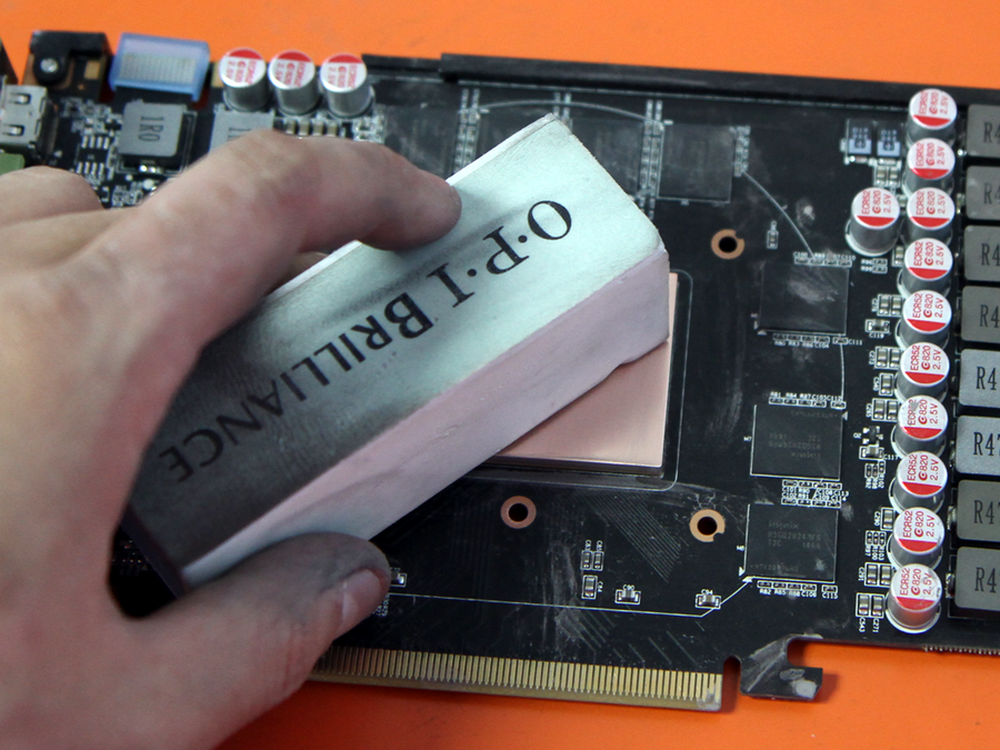

利用指甲抛光块进行抛光
12/20

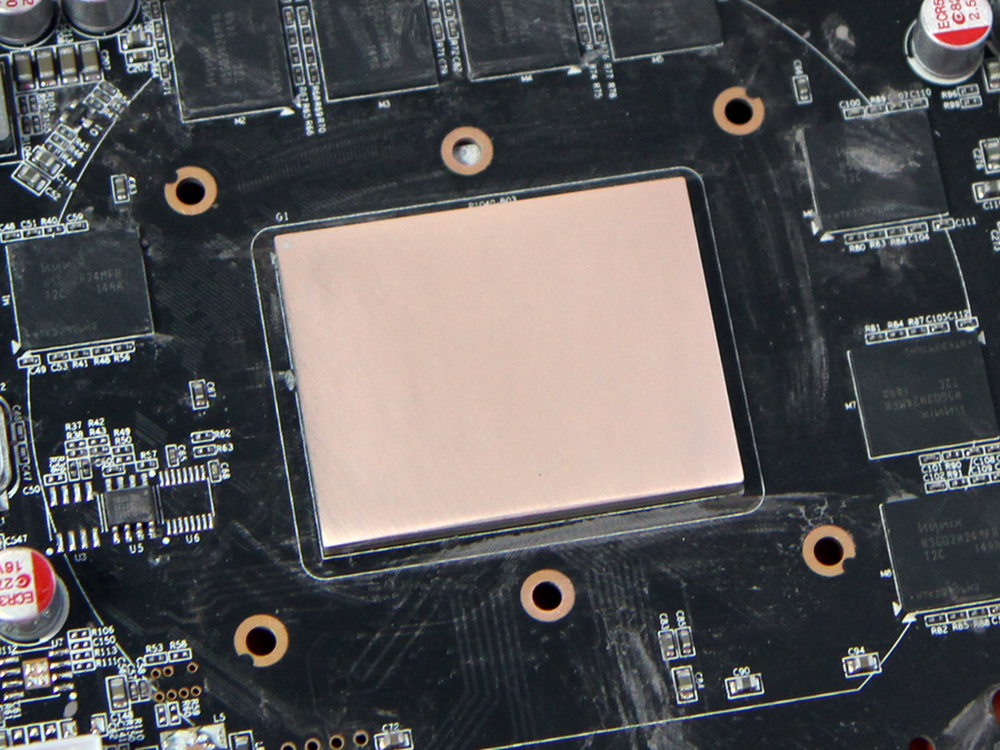

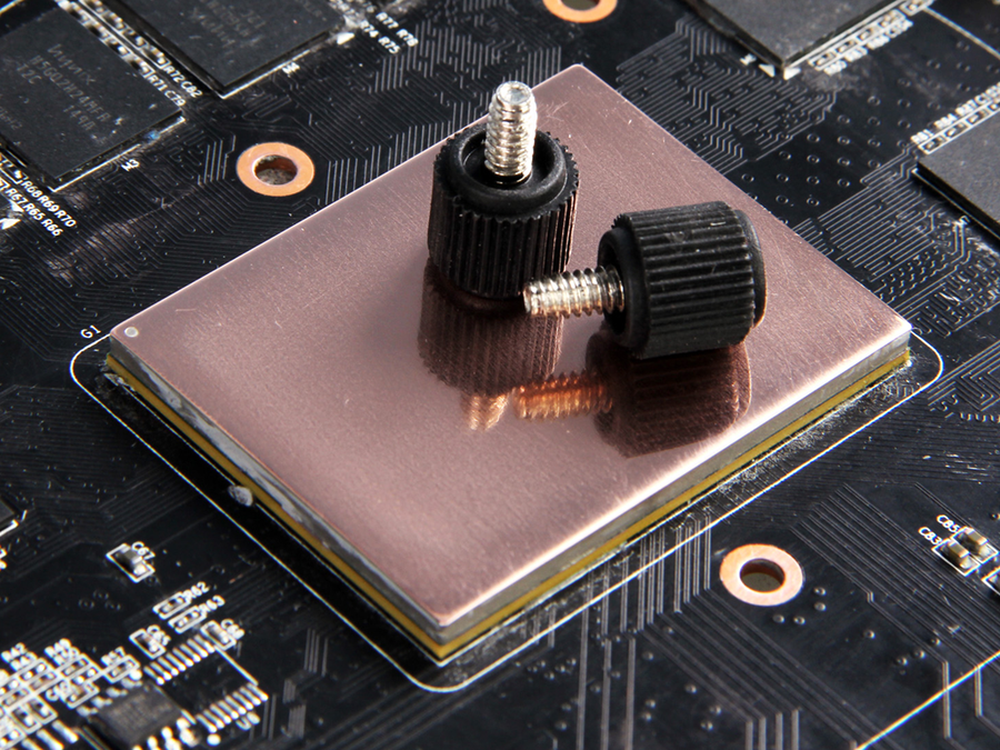

经过半天时间的抛光，核心顶盖已经犹如一面铜镜。
13/20

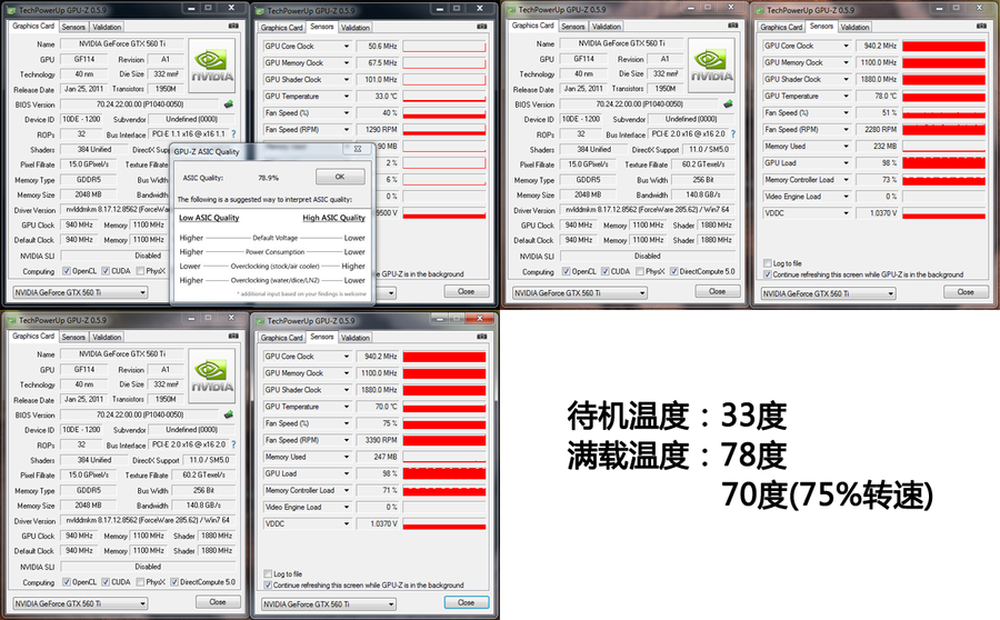

上机测试，待机温度降低1度，而在满载状态下风扇全速开启，相比之前降低5度。
14/20

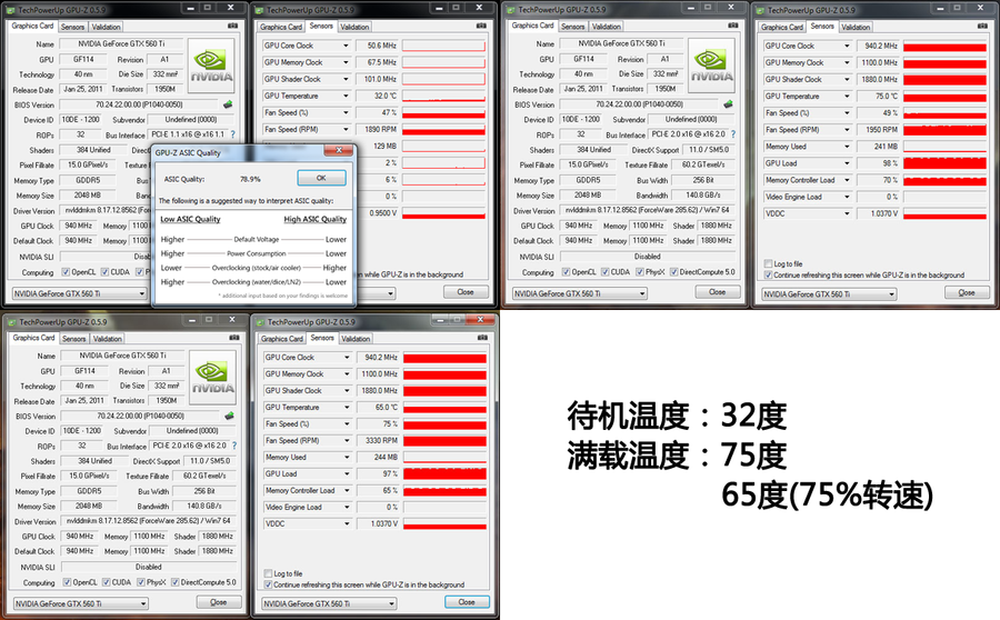

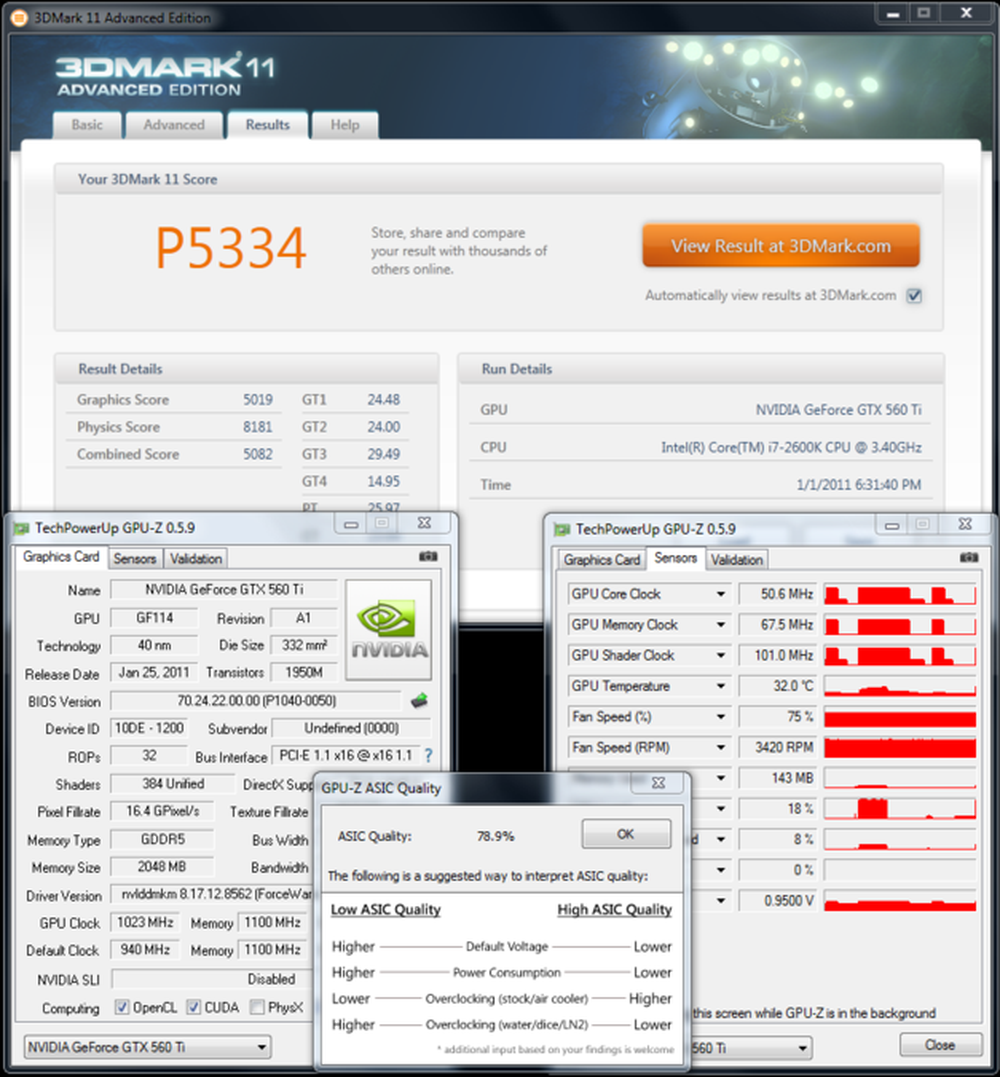

此时核心频率已经能够超频至1023MHz
15/20

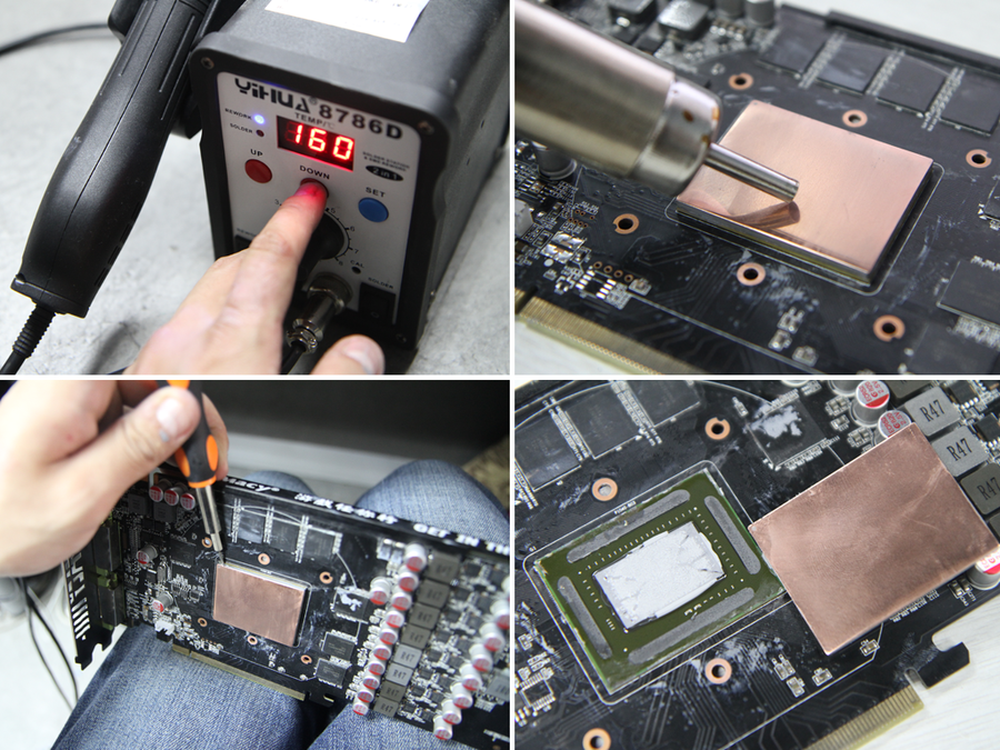

下面就要拆除核心顶盖，先利用恒温热风枪将顶盖加热，然后利用小螺丝刀将顶盖撬下。撬下之后发现GPU已经轻微受损，会不会对显卡整体造成损伤呢？
16/20

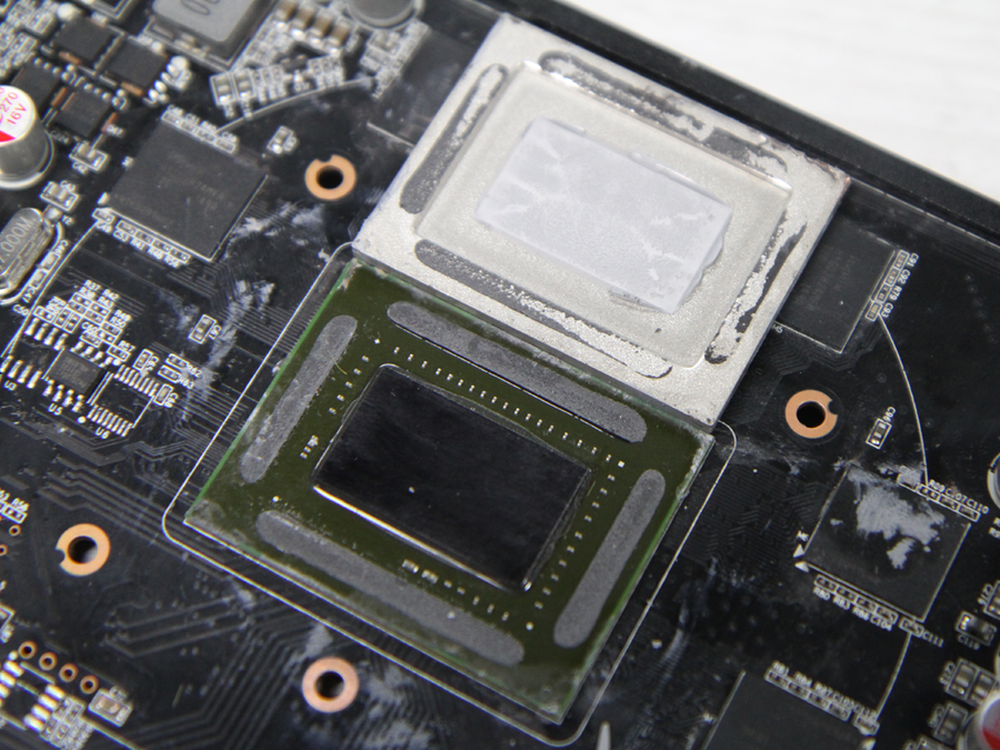

可以看到核心顶盖内部的硅脂已经干裂，那么取下之后会不会进一步提升散热呢？
17/20

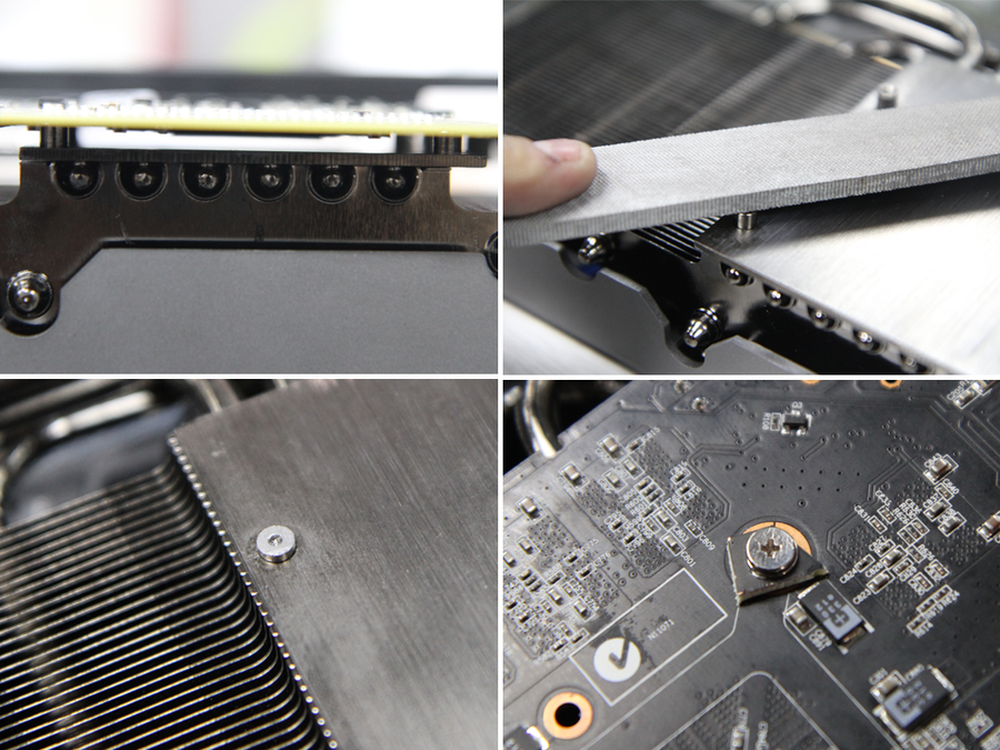

安装散热器时又遇到了问题，由于去除了顶盖，核心高度明显差一截，这时就需要对散热器稍加改造。
18/20
排除万难开机成功点亮，温度进一步下降，但幅度不大。
19/20

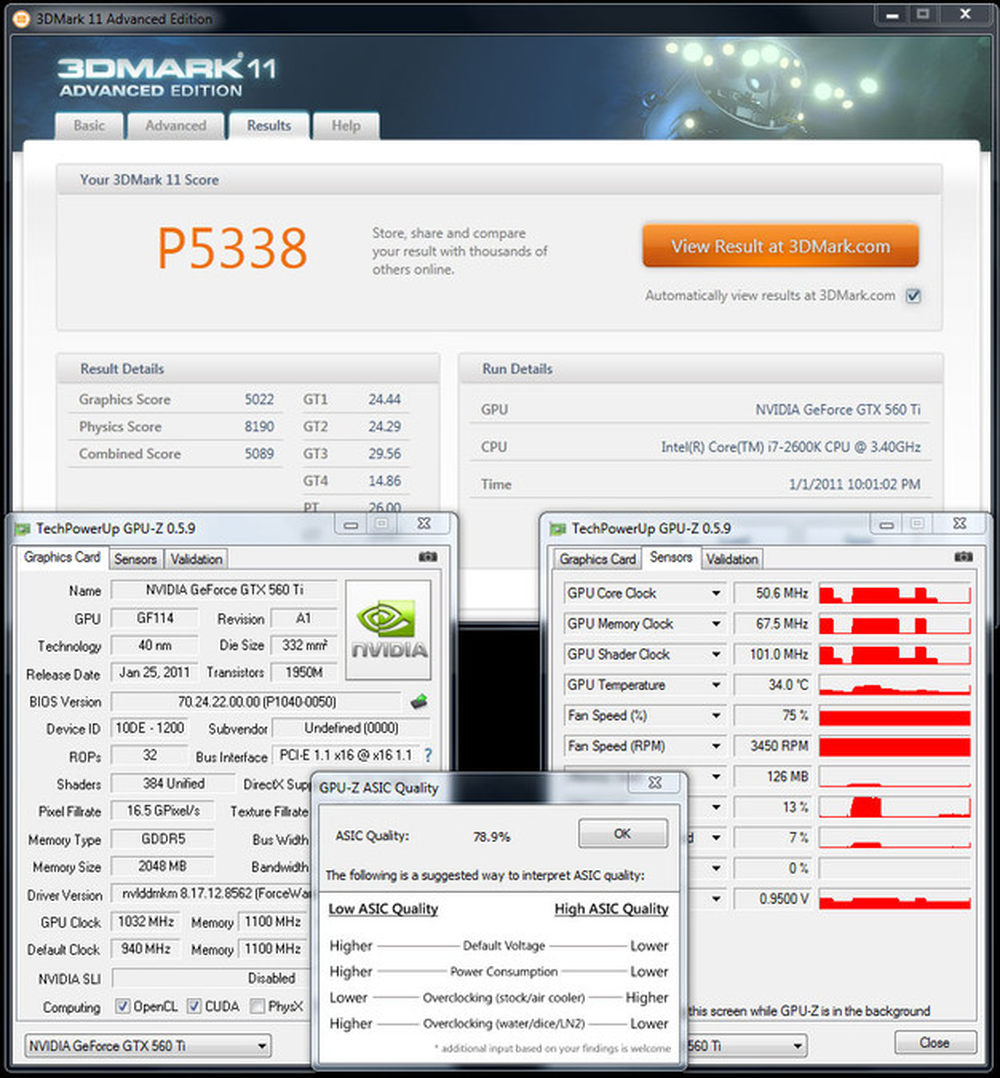

最终核心频率超频至1032MHz
20/20

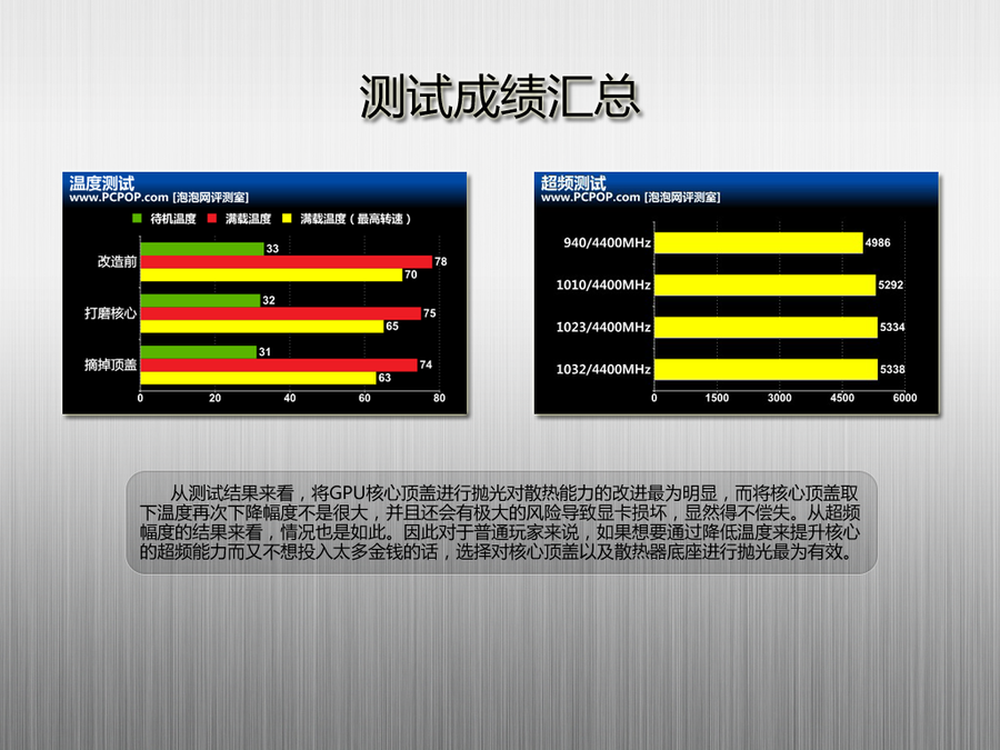

从测试结果来看，将GPU核心顶盖进行抛光对散热能力的改进最为明显，而将核心顶盖取下温度再次下降幅度不是很大，并且还会有极大的风险导致显卡损坏，显然得不偿失。从超频幅度的结果来看，情况也是如此。因此对于普通玩家来说，如果想要通过降低温度来提升核心的超频能力而又不想投入太多金钱的话，选择对核心顶盖以及散热器底座进行抛光最为有效。
