测450瓦白金电源 Antec 2012放大招儿
1/23
很多人都在期待电源能够稳定工作，为自己省电，但又不是每个人都有功率计，所以转换效率并不是很明显的体现在使用中。Antec在2010年-2011年的20多个月中并没有像其他电源品牌那样疯狂推出80PLUS金牌产品，也算唯一一个没有参与金牌榜单大战的著名品牌。
他们一定是有后招儿的，2012年2月，他们连出3款80PLUS白金牌电源，功率有450瓦、550瓦、650瓦，价格在新蛋分别为110美元、120美元、130美元。450瓦的白金牌也是市面上可以买到的最廉价的白金牌，合算人民币693元。今天我们测试的就是EA-450 Platinum。
2/23

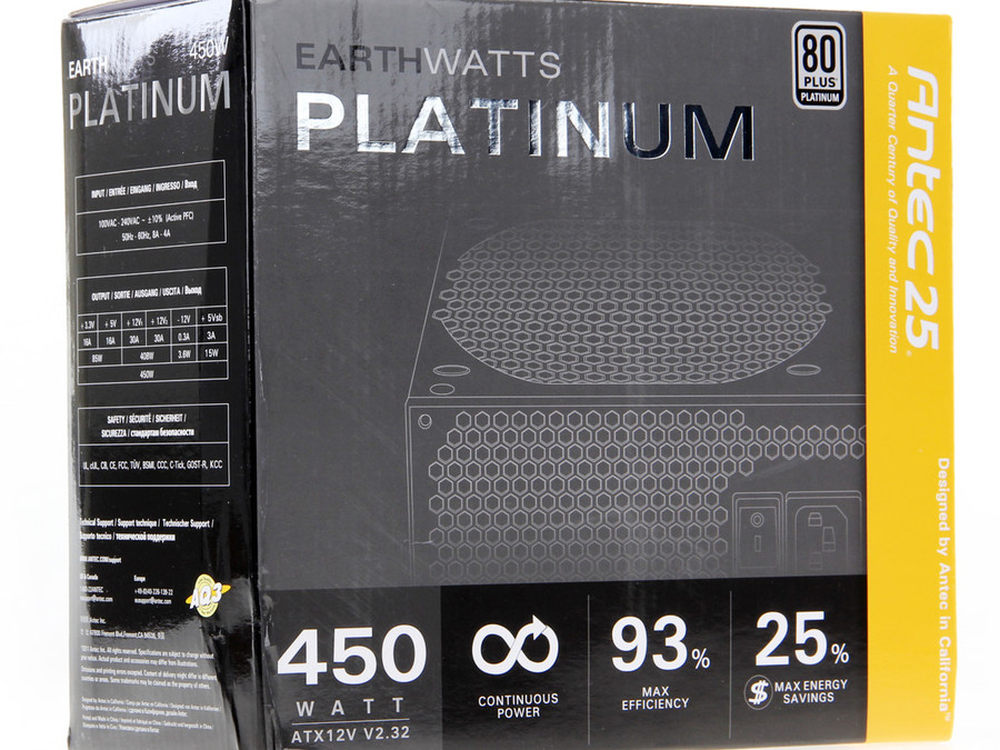

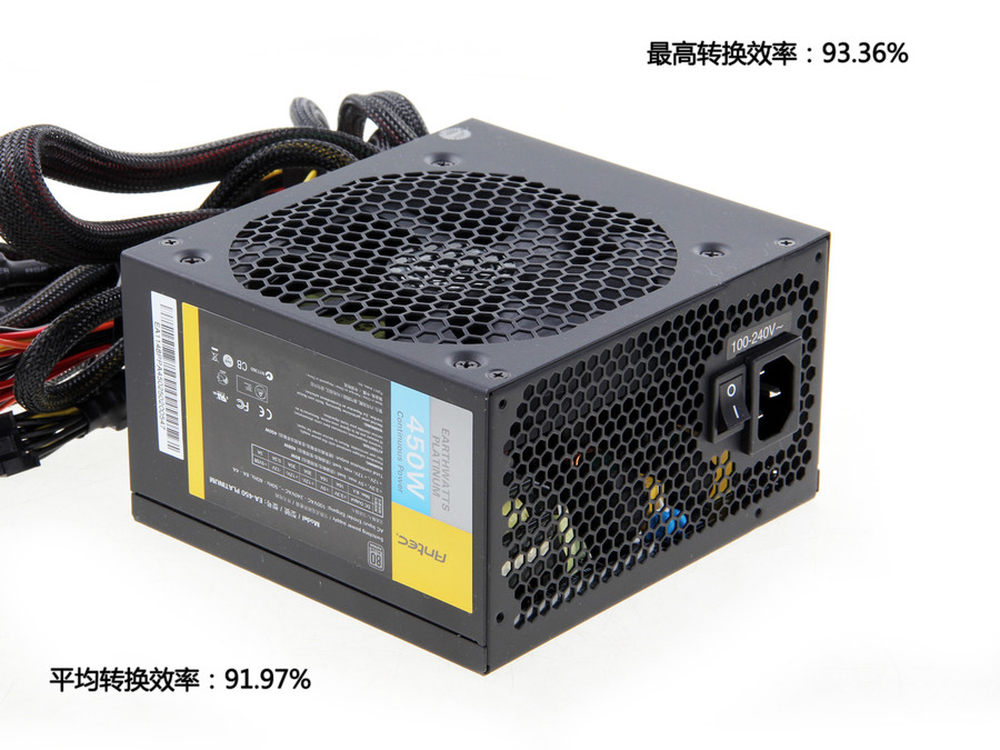

包装上有几大亮点：80PLUS Plutinum认证，这个绝对值钱，因为450瓦档次我们只能在市场买到这一个型号。93%%是指电源在220V输入电压下的最高转换效率，25%%标的有些不讨巧，远远看过去以为是25℃，心里哇凉哇凉，凑近看才发现是说节省25%%的能源，那么肯定是相对于那些80PLUS白牌的选手喽。
3/23

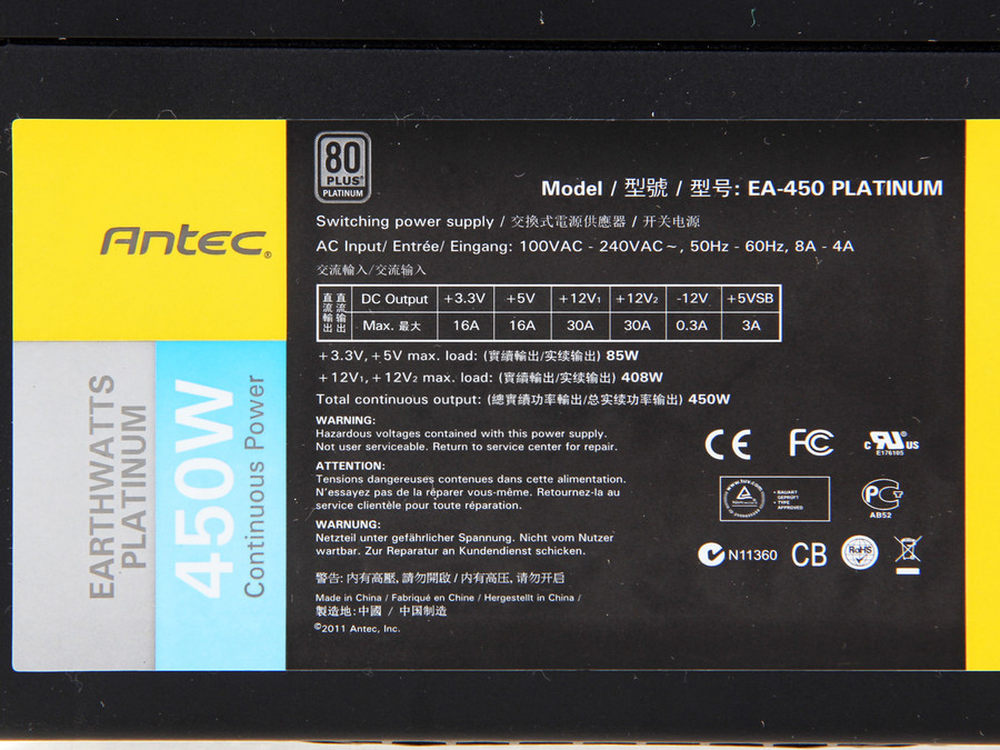

这颗电源的功率分配写得很清楚，额定功率450瓦，12V输出功率408瓦，虽然高于Intel的电源设计规范，但相比很多80PLUS金牌、白金牌电源来说比例不高。3.3V和5V的联合输出比例也很低，没有超过100瓦，这比较令人意外，5V待机电流是3A，没有太大问题。
此外电源通过欧洲、北美、日本、中国的各种安规，很稳妥。
4/23

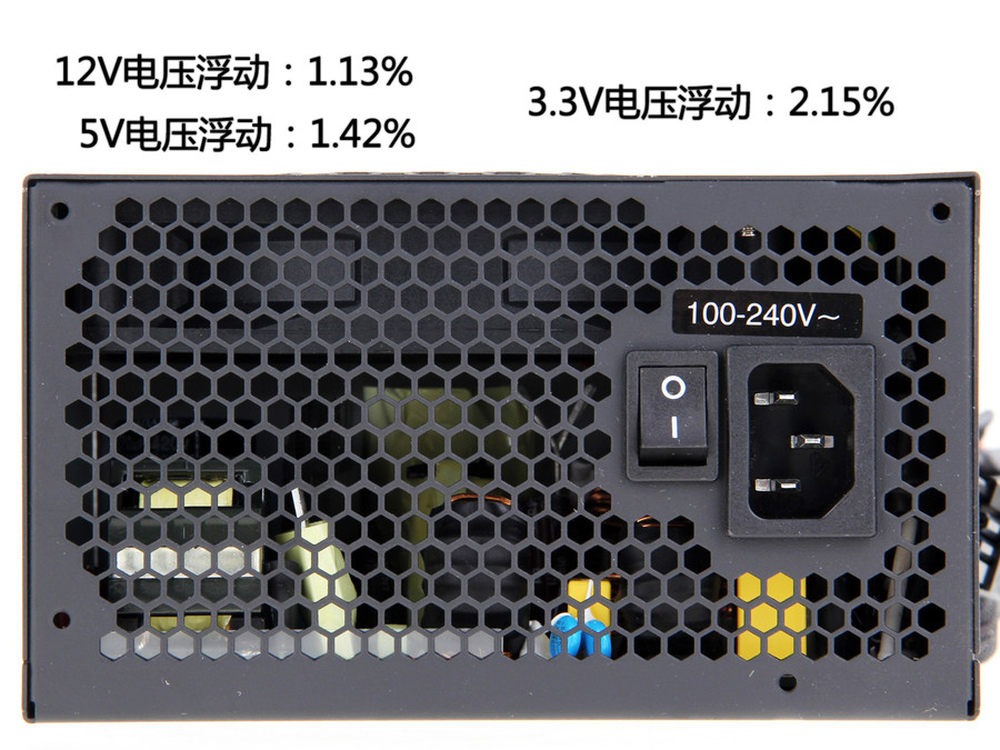

5/23

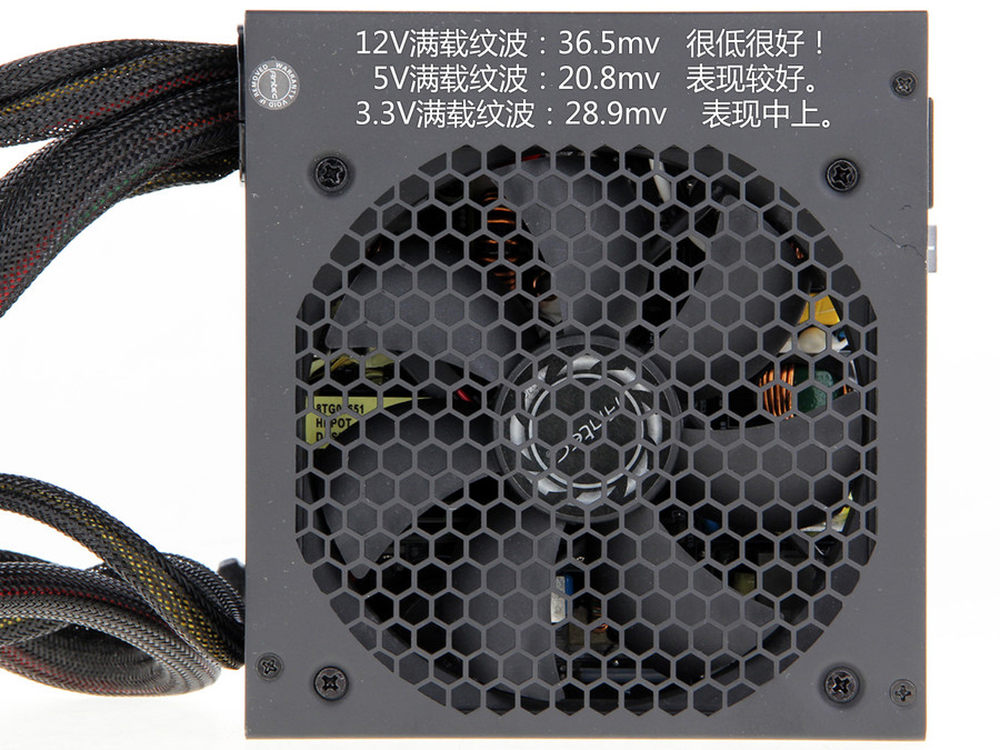

6/23

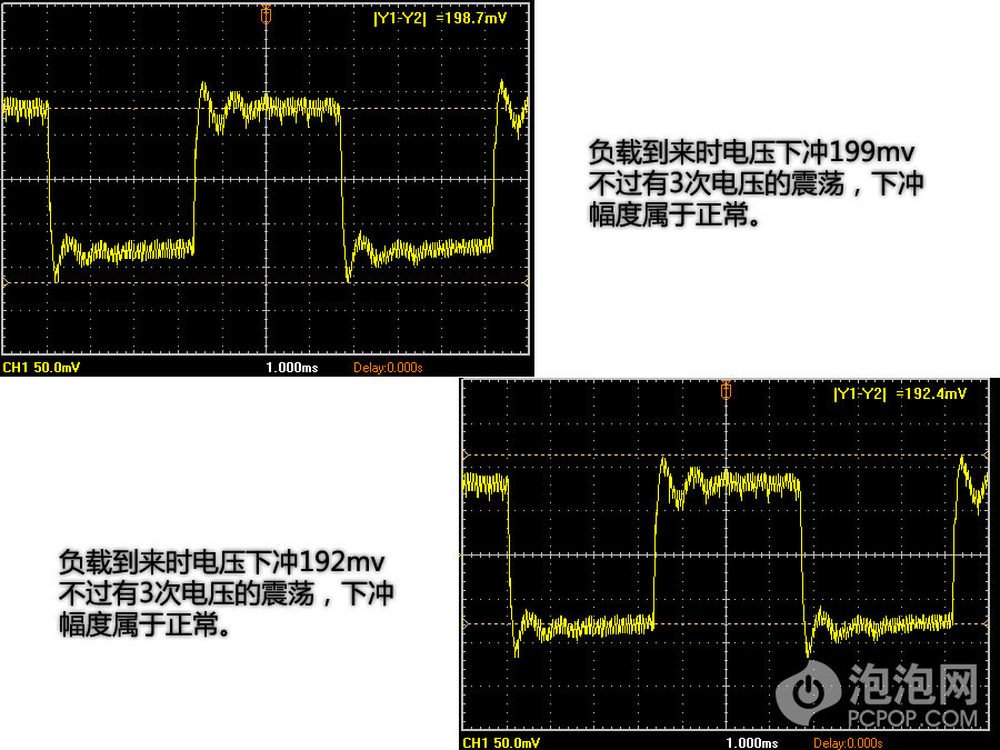

7/23
8/23
9/23
10/23
11/23

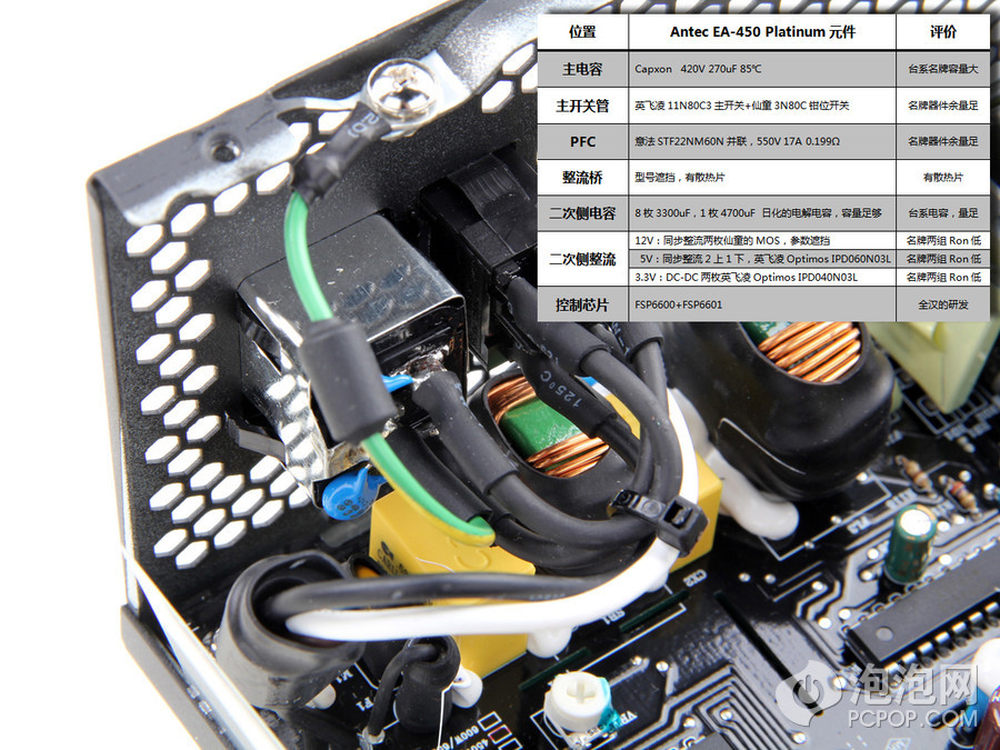

这款电源采用了FSP6600控制的主动式PFC 主动箝位单管正激拓扑 12V与5V的同步整流 3.3V从5V降压的DC-DC结构。这个设计在零售电源市场中从未出现，完全是全汉自行研发的方案甚至包含了控制芯片。
12/23

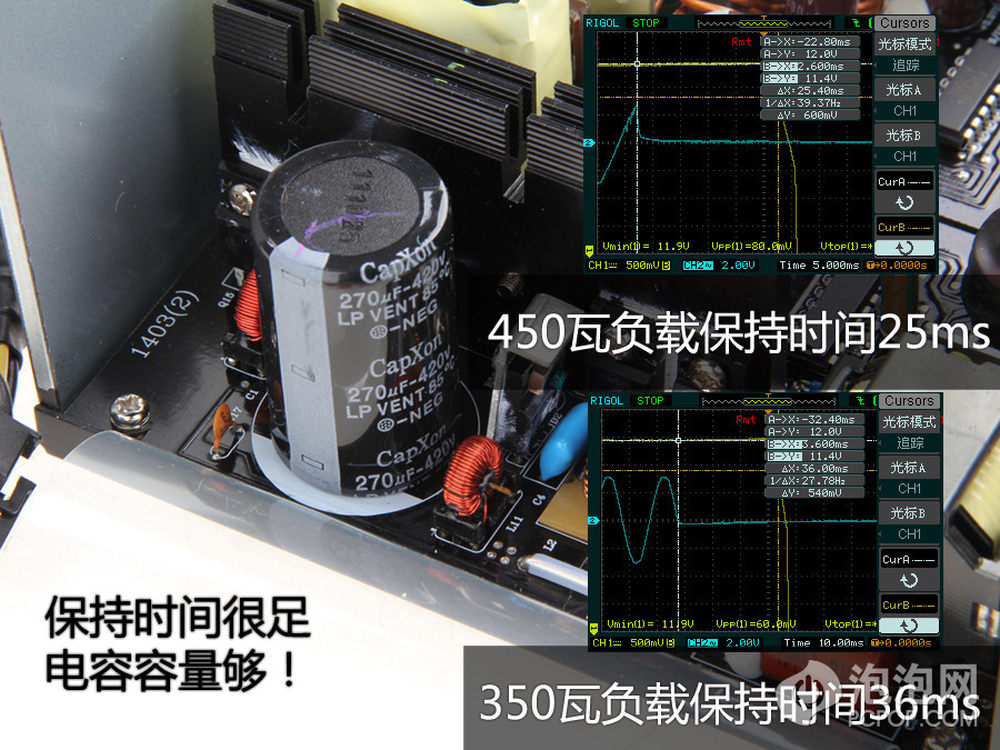

我们也测量了这款电源的保持时间，如果仅从主电容和额定功率的比例看，只有不到50%%，不过实际上80%%的负载下保持时间超过Intel电源设计指导的1倍。即便在满载时都超过17ms很多。

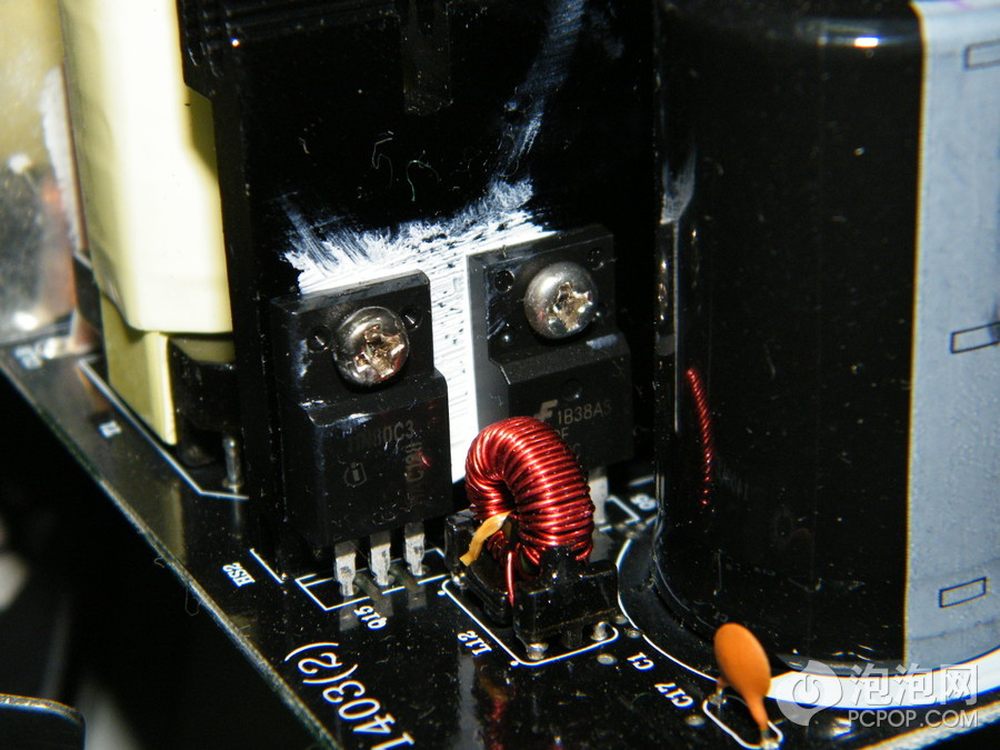

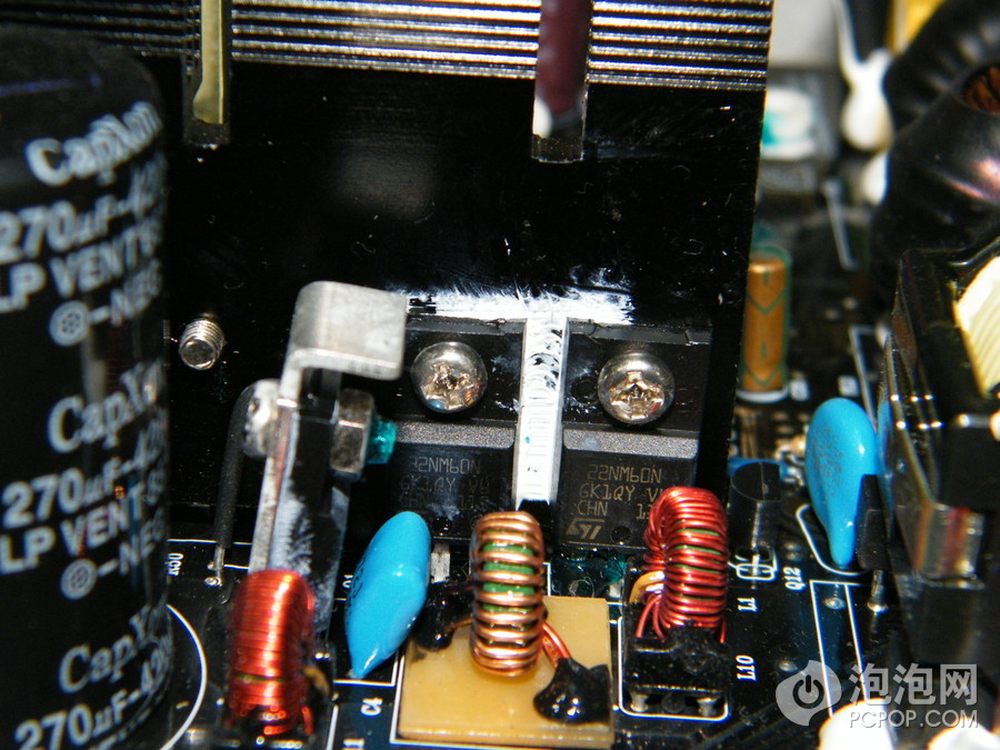

这款电源的PFC开关可以做到ZVS，使用上图中的蓝色电容和黑色小电感组成了LC谐振电路，在PFC一级就开始努力减少开关的损耗。
13/23
如果您认真看过全汉Aurum500，会发现他们采用了一致的方案，在EMI部分做了一些调整。
而且对比元器件来看，EA-450 Platinum的绝大部分零件和Aurum 500是一样的，不过大电容换成了台系的，二次侧换成了日化的电容。
14/23

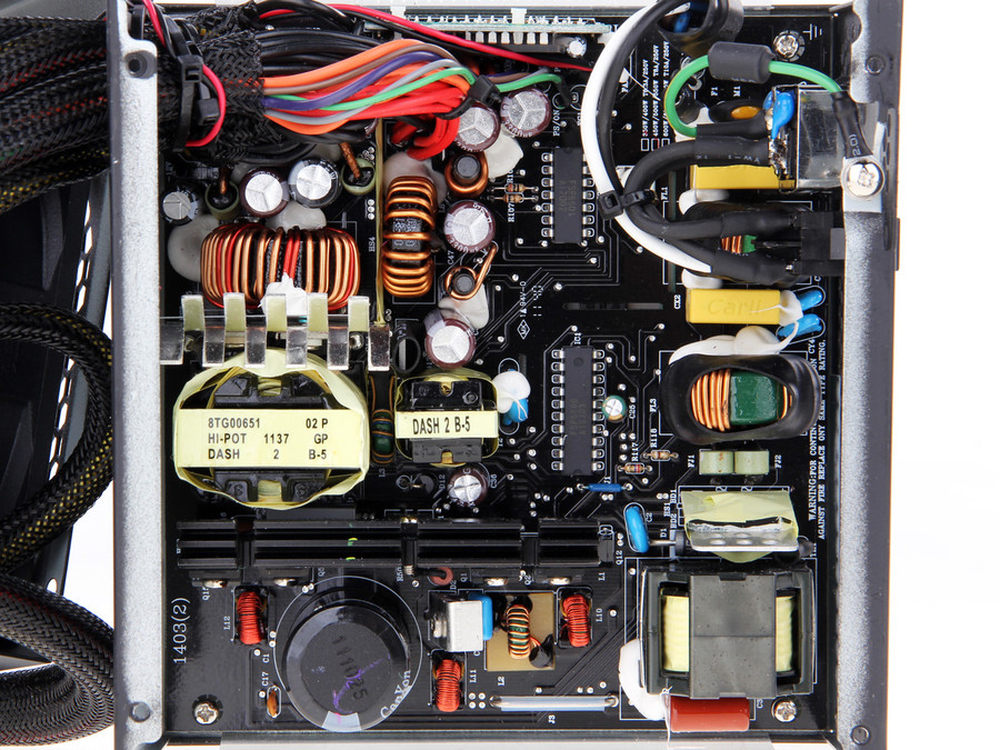

电源内部确实很空，这不但利于降低成本，提高良率，也可以改善通风，只要全汉可以保证开发的FSP6600和FSP6601是稳定的，这颗电源的前途是很光明的。
15/23
16/23
17/23

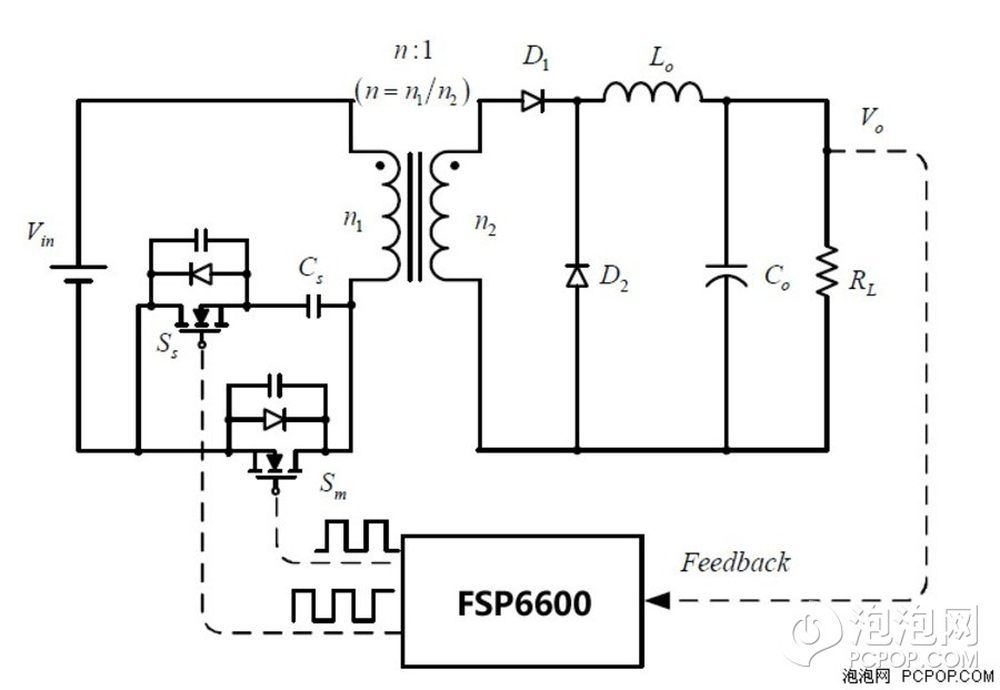

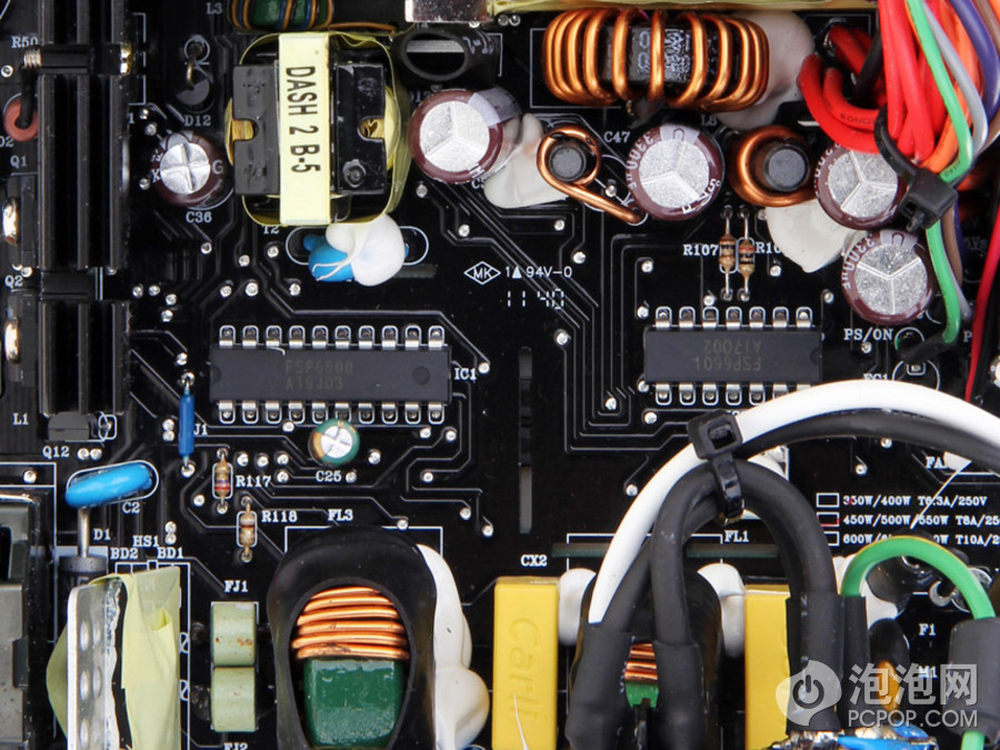

上面一张是主动箝位电路的示意图，我们只看变压器左边的部分，右边的部分和实际这款电源是不太一样的。FSP6600负责控制PWM的两个开关和PFC开关，甚至连待机控制功能也在FSP6600中，全汉为这款电源量身定制了一个控制芯片。
在主开关Sm断开时，存储于变压器一次侧副边的电感能经过箝位开关Ss所在的通路给箝位电容Cs充电，主开关两端不会有较高的反向电压，同时又给二次侧供能。
在主开关Sm导通时，箝位开关Ss断开，这时的电路和单管正激电路是类似的。控制器能够让主开关和箝位开关都做到零电压切换，转换效率又可以提升。
18/23

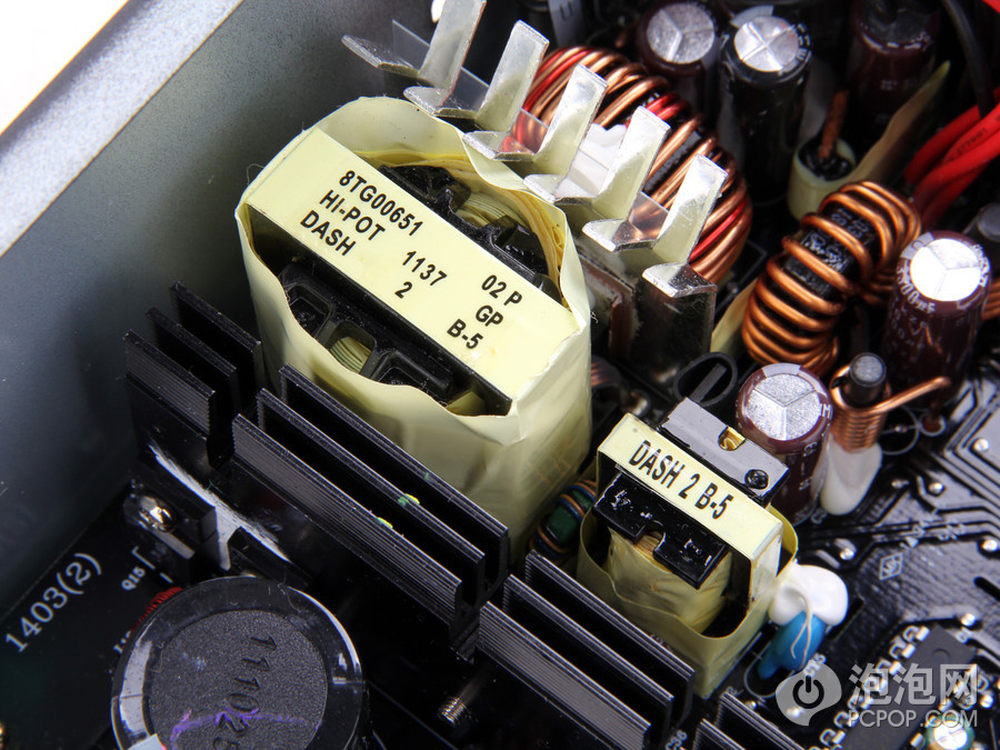

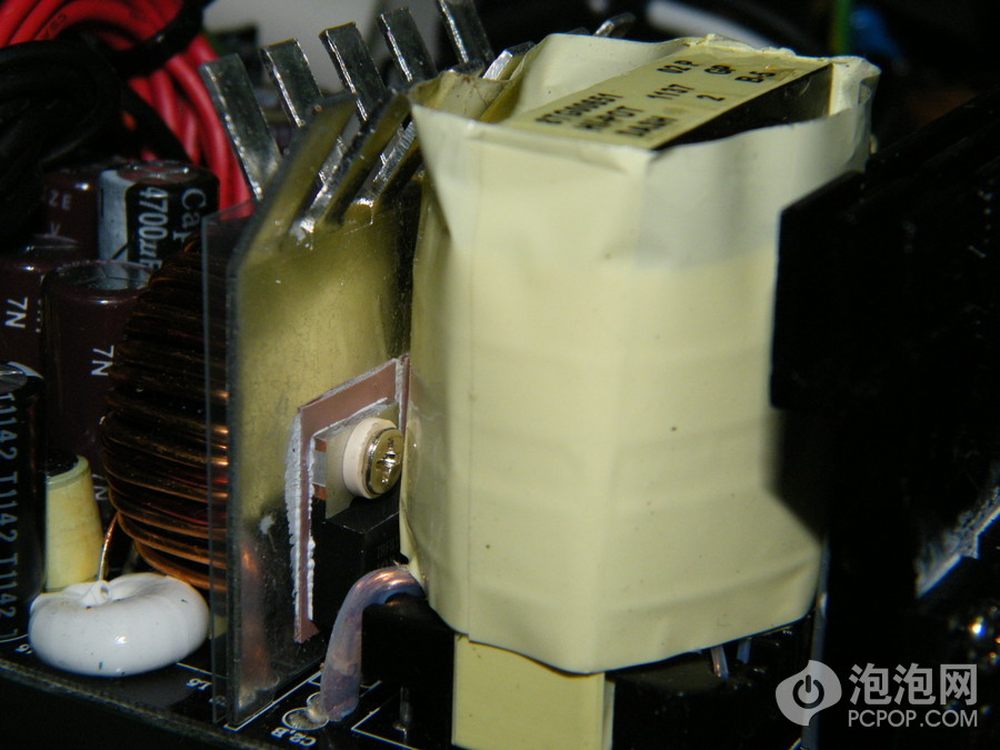

电源的12V和5V使用一个电感输出，而且散热片非常小，MOS的旁边紧挨着变压器，导致MOS也看不清型号。
19/23

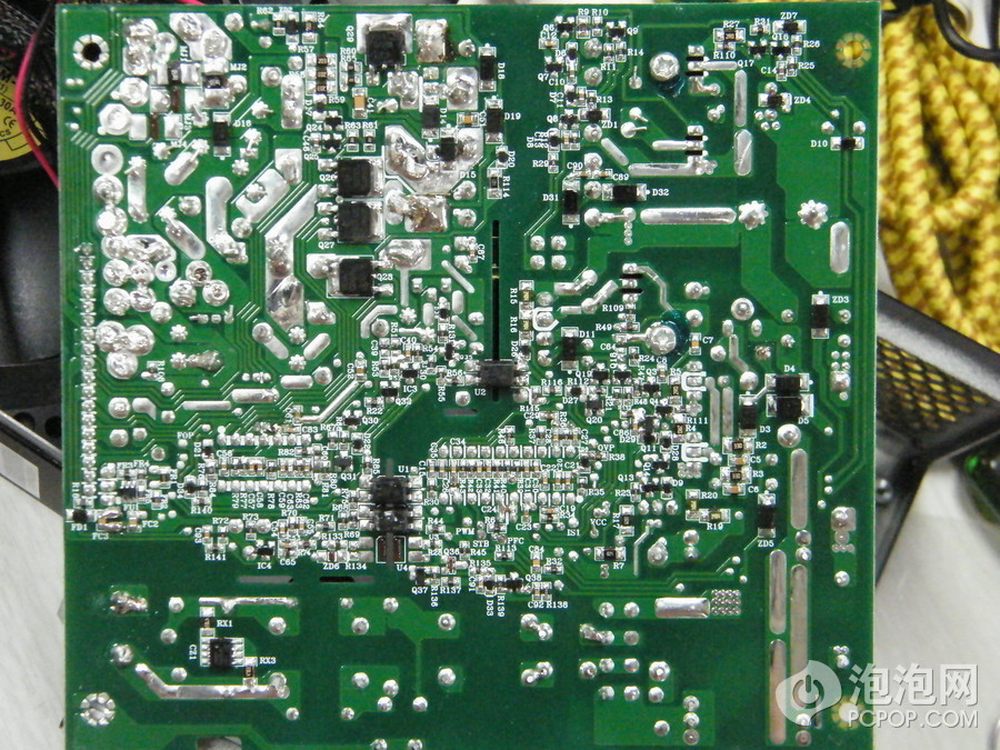

PCB的做工往往代表了一个工厂的规模和实力，这张PCB采用双层，大量使用贴片元件，虽然二次侧有手工补锡痕迹但总的来说点红胶的SMT和波峰焊工艺都很不错，这些工艺对EA-450的代工厂来说不是问题。
20/23

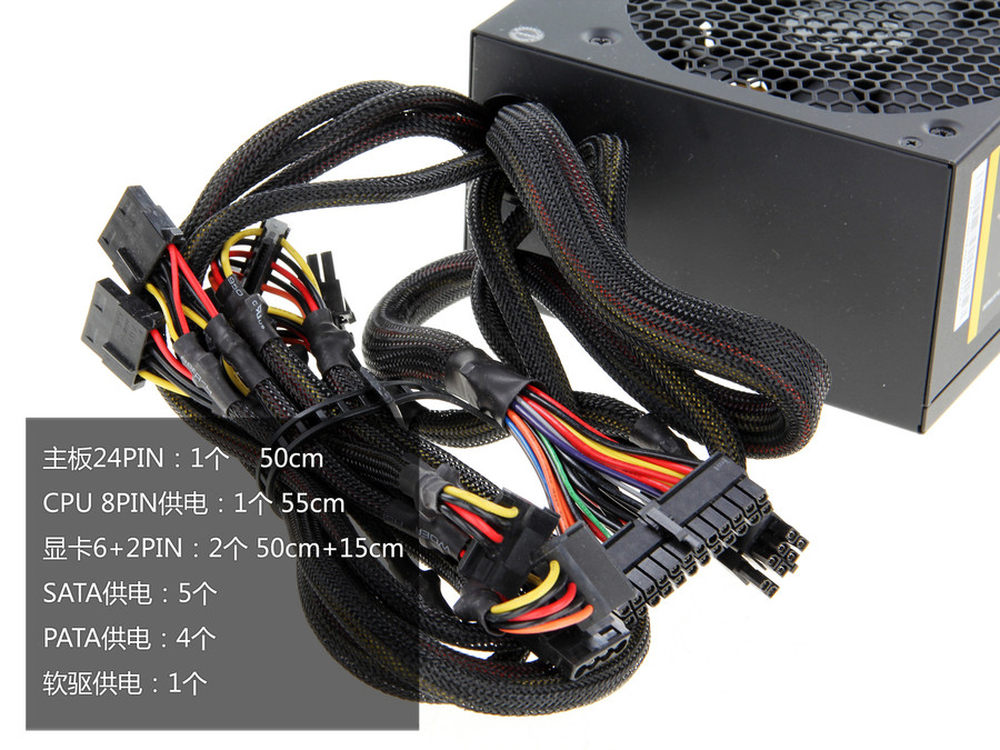

线材根部套了金属环，但是没有每个都加热缩管，好在12V和地线距离比较远。输出电容均是日化的。
21/23

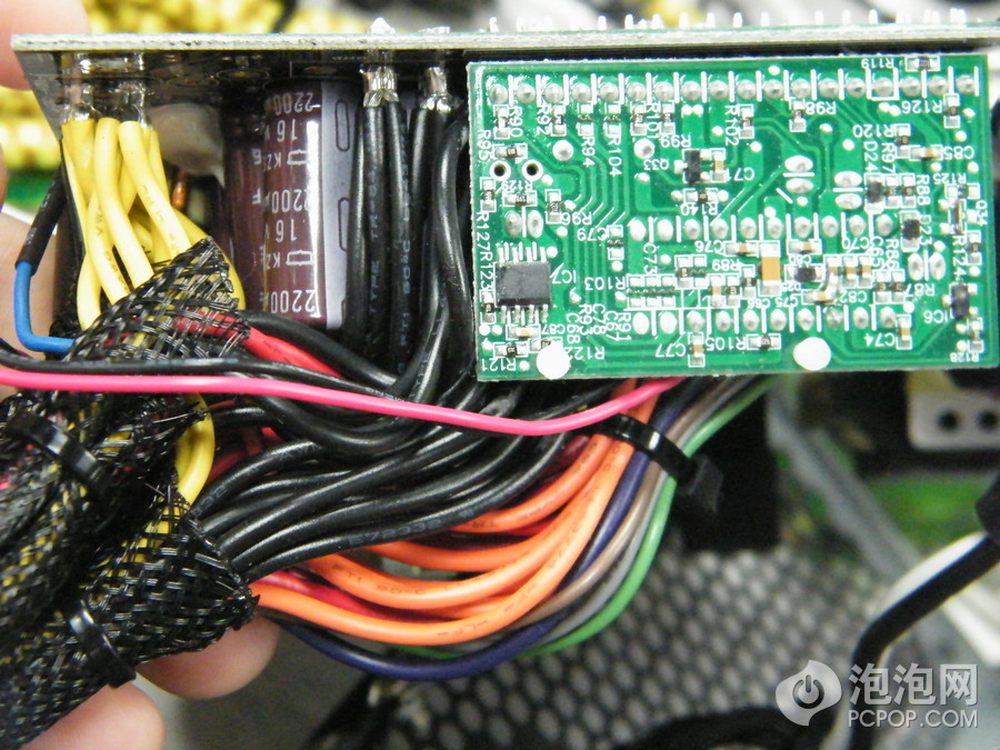

这颗电源的12V和5V采用同步整流，这是一种利用Mosfet来模拟肖特基二极管动作的方法，最大的好处是可以大幅度降低导通时的电阻减少功耗的损失，而开闭时的损耗就不是元器件特性能把控的，更多还是要看控制器的动作。
FSP6601负责12V和5V的同步整流还有3.3V的DC-DC控制，真是一个高集成度的控制器。
22/23

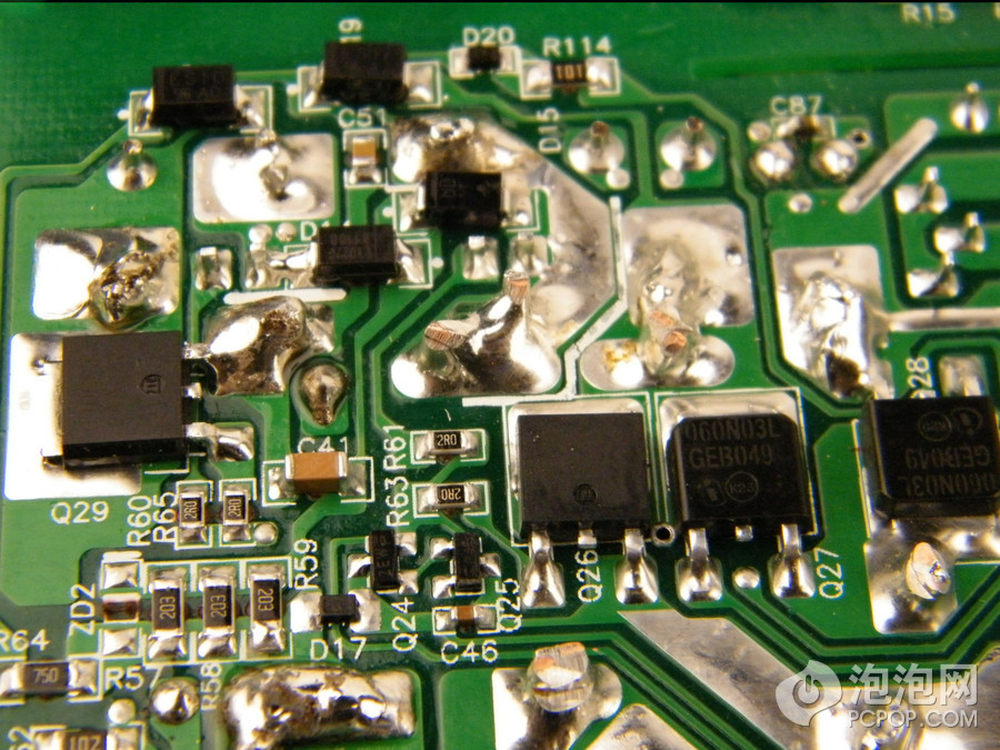

左边两颗负责5V的同步整流，右边两颗负责3.3V的DC-DC，为了保障散热，还专门从PCB中的铜皮中在PCB正面接出一张铜板来散热。
23/23

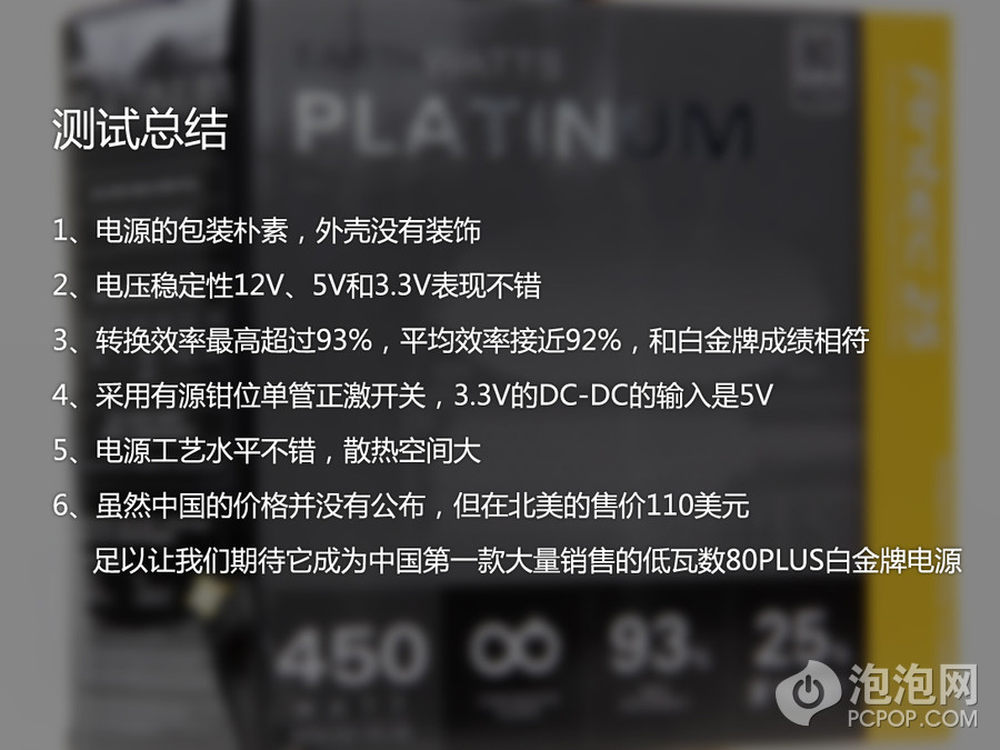

Antec这个系列的电源还有550瓦，650瓦，他们的结构也是类似的，相信不久就可以看到所有的评测。
也让我们继续期待其他白金牌的露面吧，相信不久之后还会有更多的白金牌乃至低瓦数白金牌出现，当他们有能力把价格降低到大众接受的地步时EA Platinum就有了真正的竞争者。
