原地满状态复活！总裁鼠标尸体重生记
1/22
前几天，PCPOP创始人李想同学的崭新罗技G500按键连击了，于是求助于我们DIY部门。
小编有幸地帮总裁修了一次鼠标，请看总裁的鼠标在小编手里是如何满状态原地复活的。
2/22

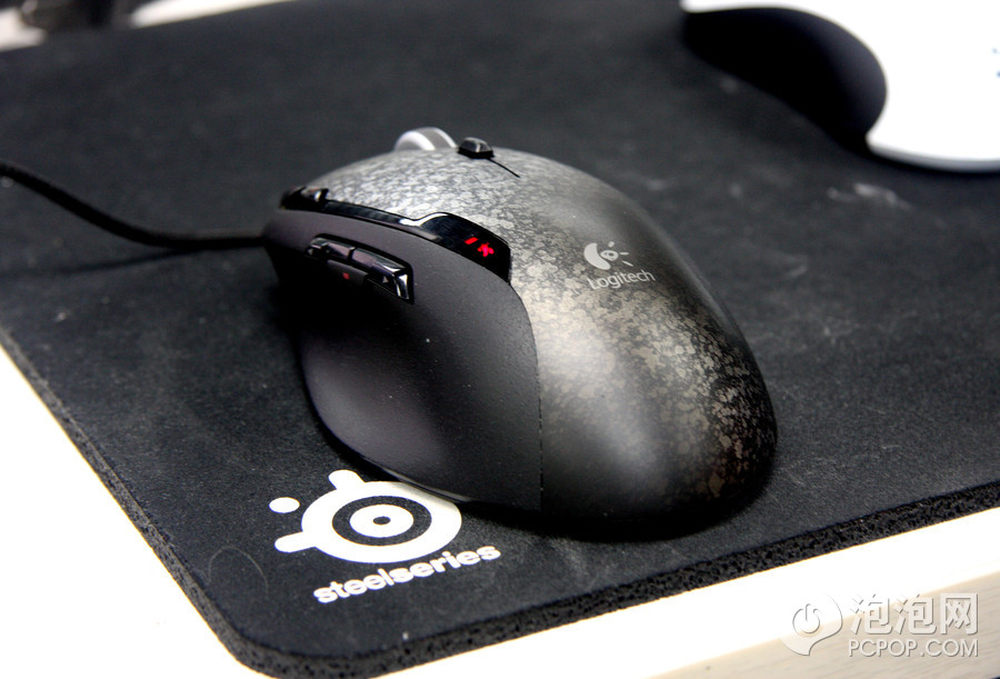

罗技G500，目前市场上相当火的一款激光游戏鼠标，正因如此，市面上也充斥着大量的返修货与翻新货。
李想不慎中招，买到了返修的鼠标，因此才到手没几天就挂掉了。
3/22

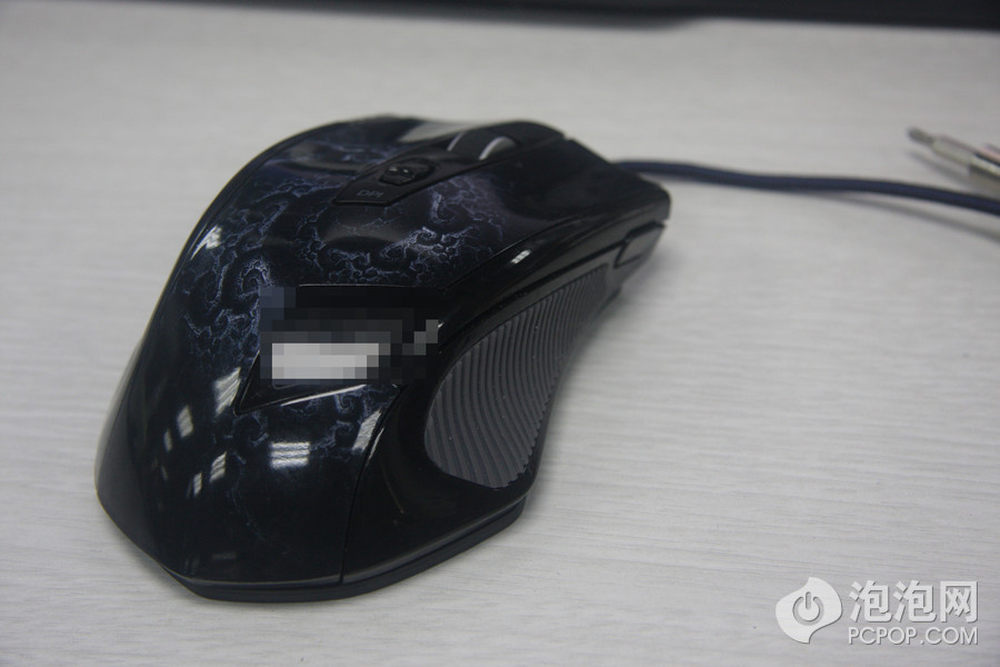

由于这次任务比较急，所以小编手头只有一枚cherry DG6微动，熟悉鼠标的同学肯定知道，DG6的压力克数为1.47N，是普通微动的两倍，现买微动肯定来不及，因此只能从某品牌的激光头鼠标上拆下良品微动。这鼠标价格可将近200元呐！
4/22

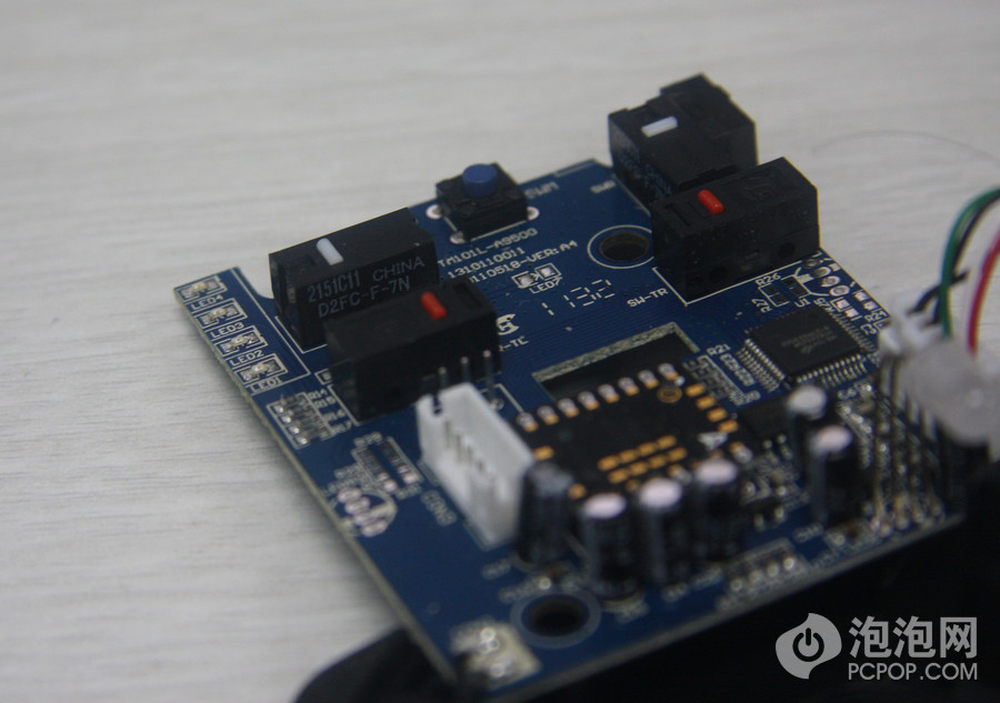

这款某品牌某型号鼠标的微动为欧姆龙D2FC-F-7N，为常见的国产白点，压力克数是标准的0.74N。
5/22

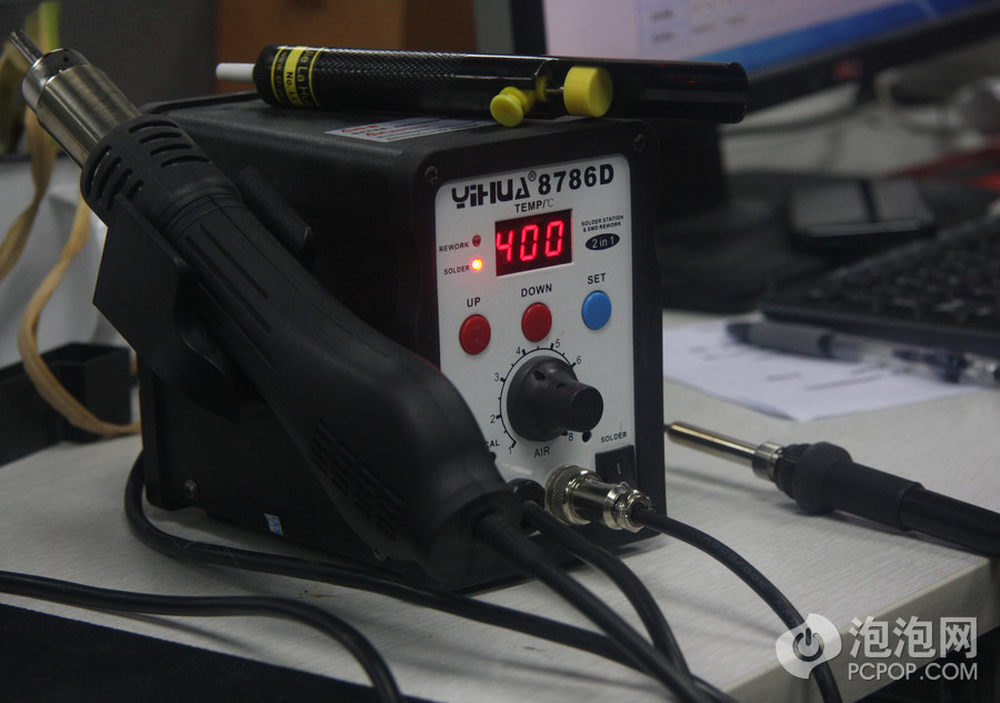

图中为我们这次维修所使用的工具，虽然家伙什儿看着比较专业，但是等你看完这篇文章后会觉得更换鼠标微动是一件很简单的事情。
6/22

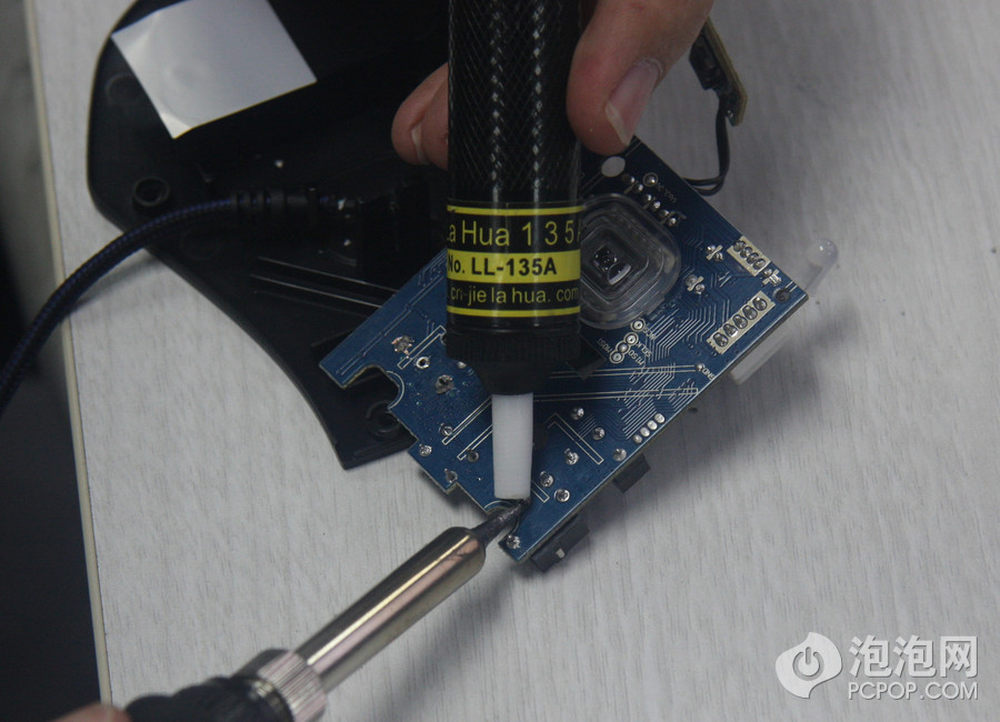

要说稍微有点难度的是拆微动的过程。因为微动是通过3个引脚焊接在PCB上面的，所以必须用上吸锡器才能方便安全拆除。没有吸锡器的同学还是不要尝试更换微动，免得出现不可逆转的情况。
7/22

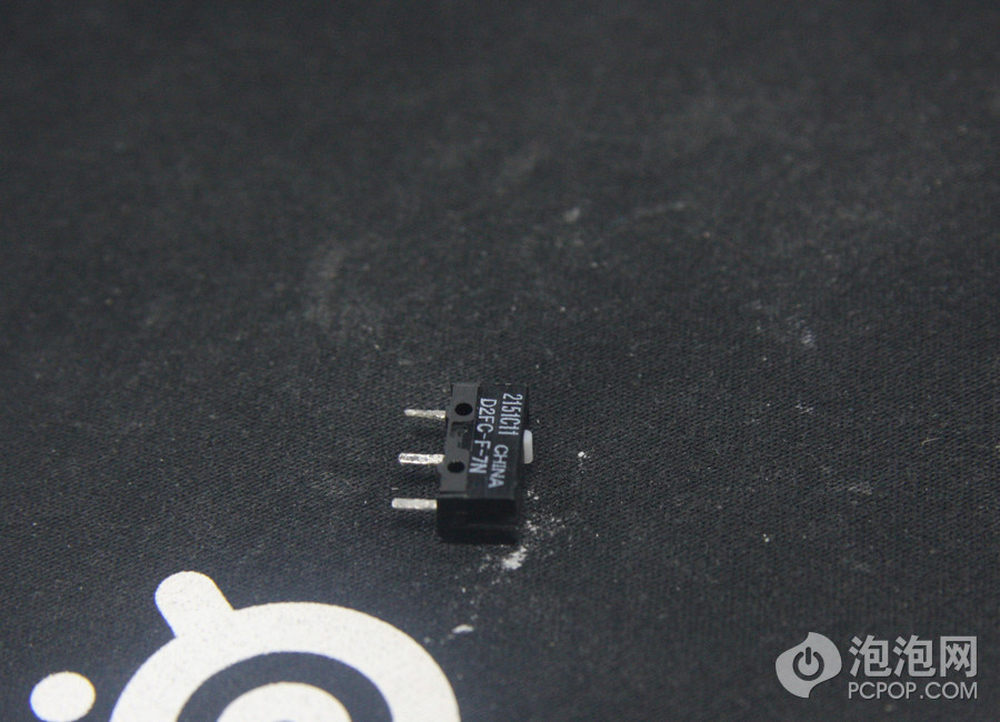

从坏鼠标上拆下的更换用微动开关。这样我们的准备工作就结束了，那么开始吧！
8/22

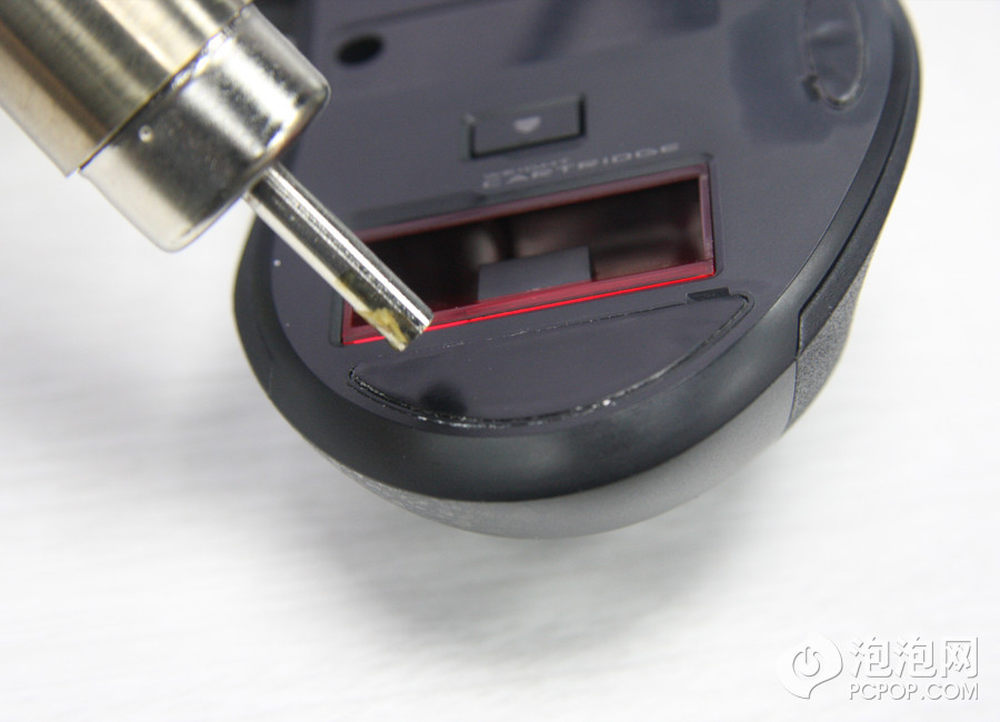

没有热风枪的同学可以用电吹风代替，用热风枪把鼠标脚贴吹热，这样能比较完整且方便快捷的取下脚贴。然后将脚贴下的螺丝钉用螺丝刀拧掉。
9/22

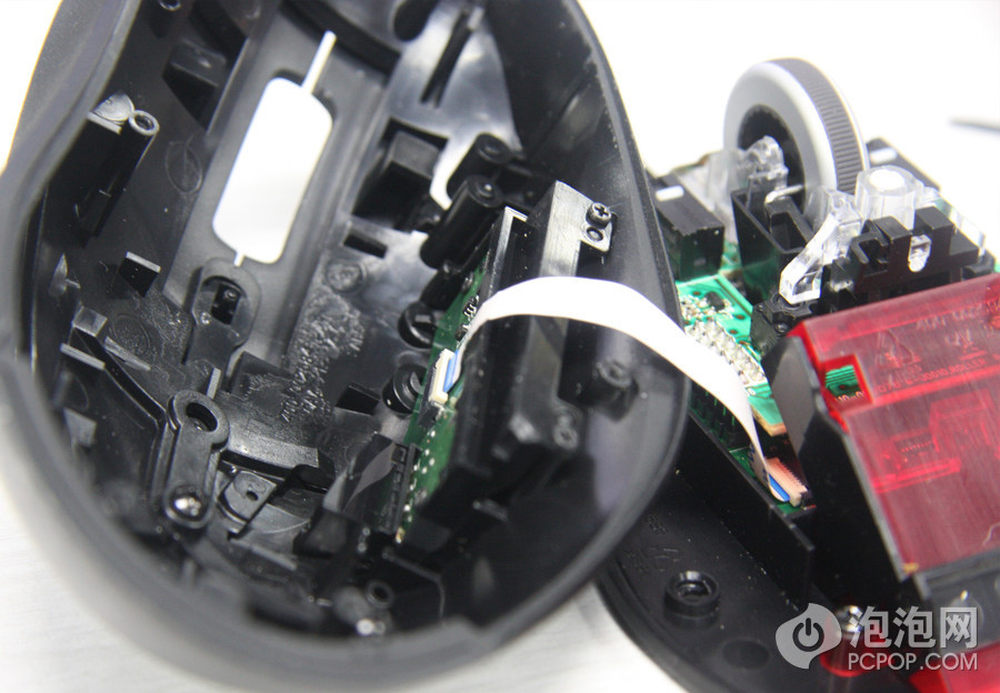

打开上盖，注意鼠标侧键使用过一条排线与PCB连接的，此时不要生拉硬拽，应该先仔细拆掉排线。
10/22

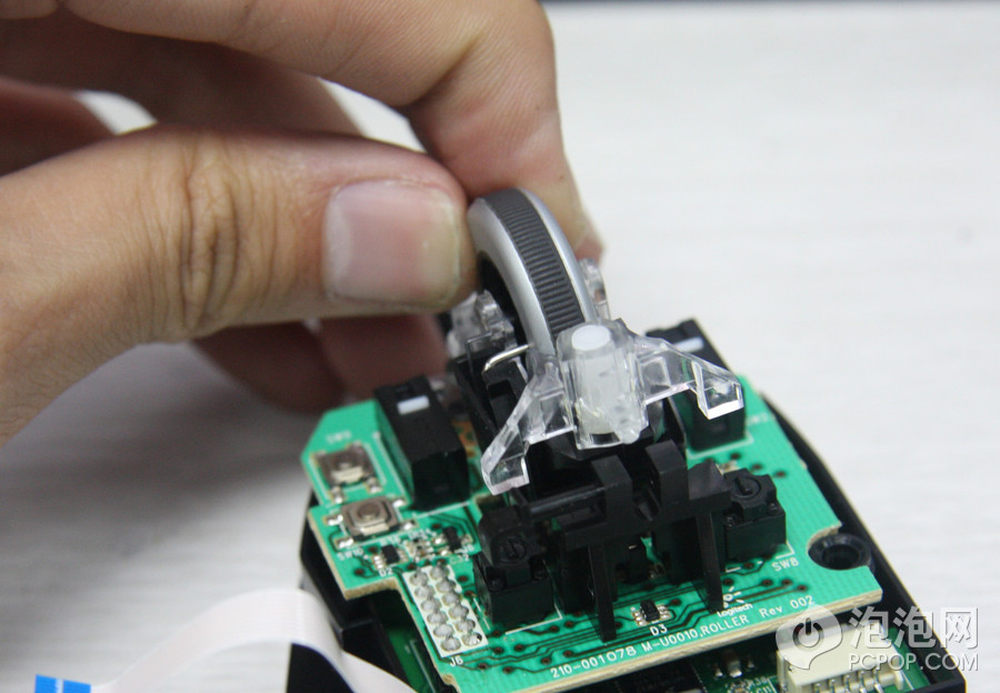

拆滚轮的时候要注意有一个卡子，必须将卡子取出才可以拿掉滚轮。
11/22

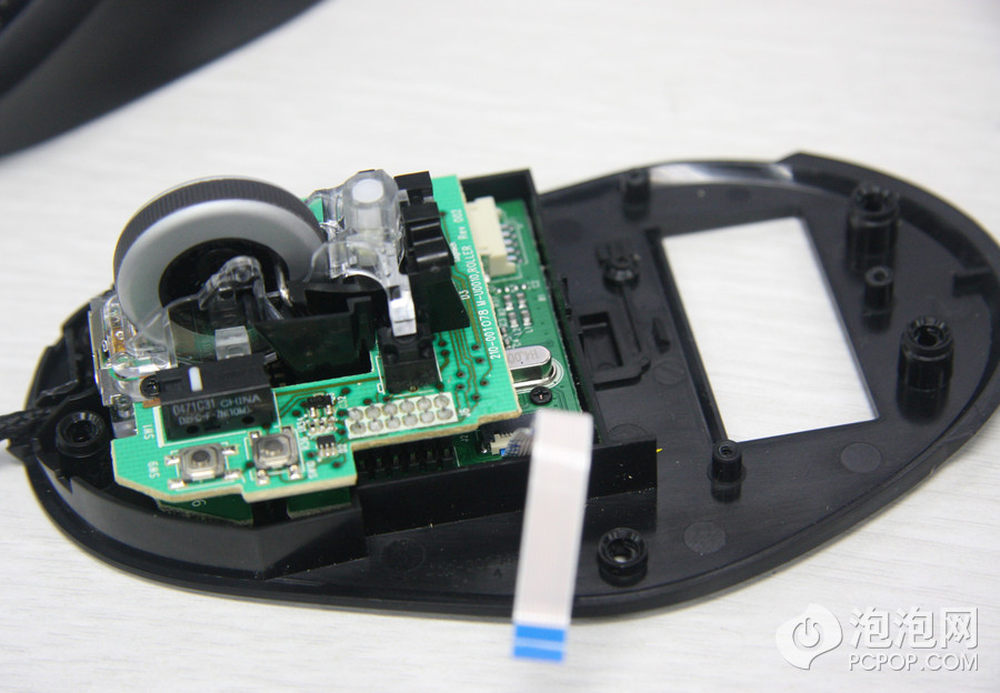

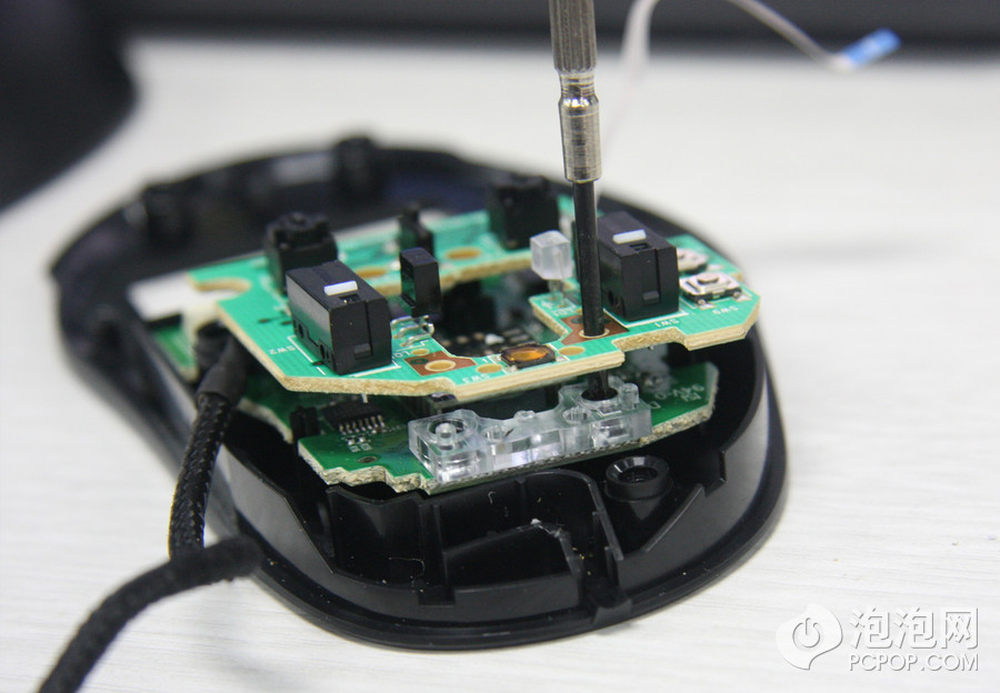

G500通过4颗锁死定将PCB牢牢固定在鼠标底板上。我们拧下所有螺钉将PCB小心取下。
12/22

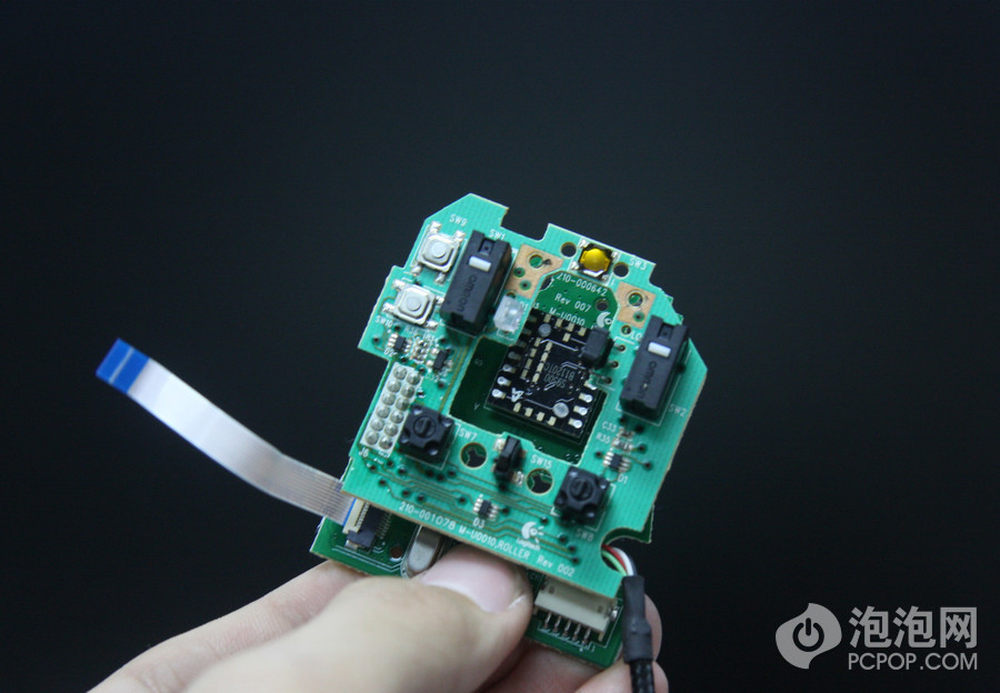

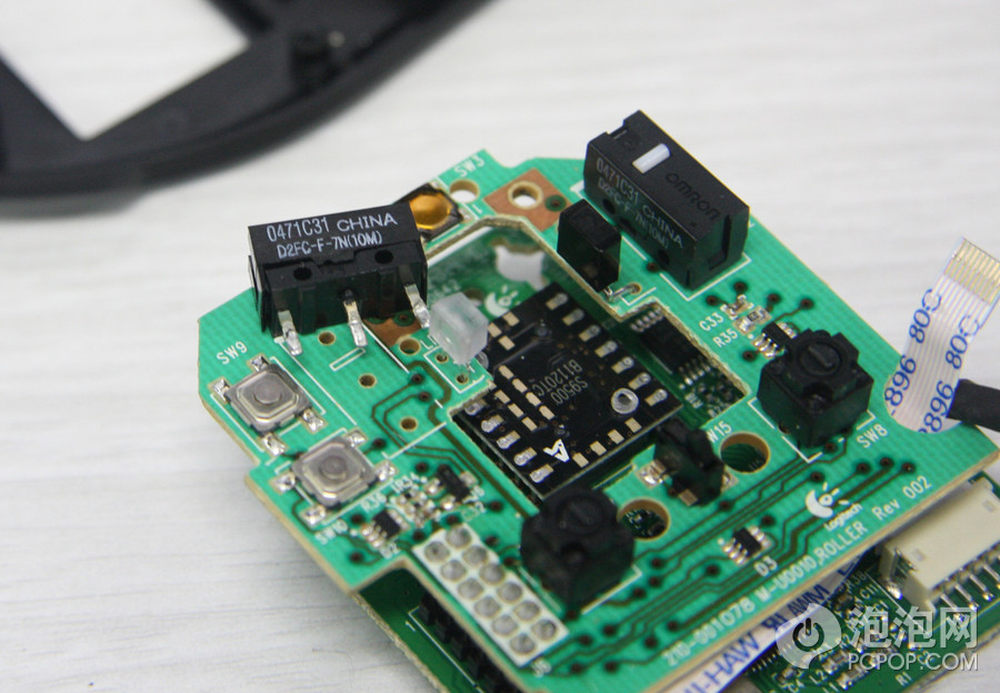

G500 PCB的样子。
13/22

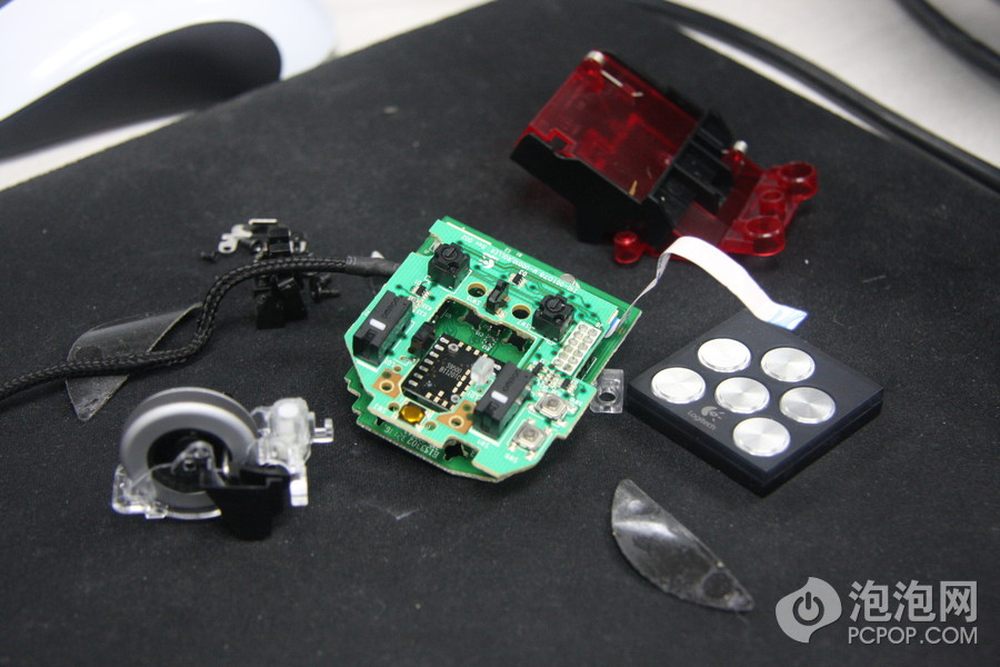

好复杂的鼠标，居然能拆出这么多的零件，小心不要弄丢零件哦～
14/22

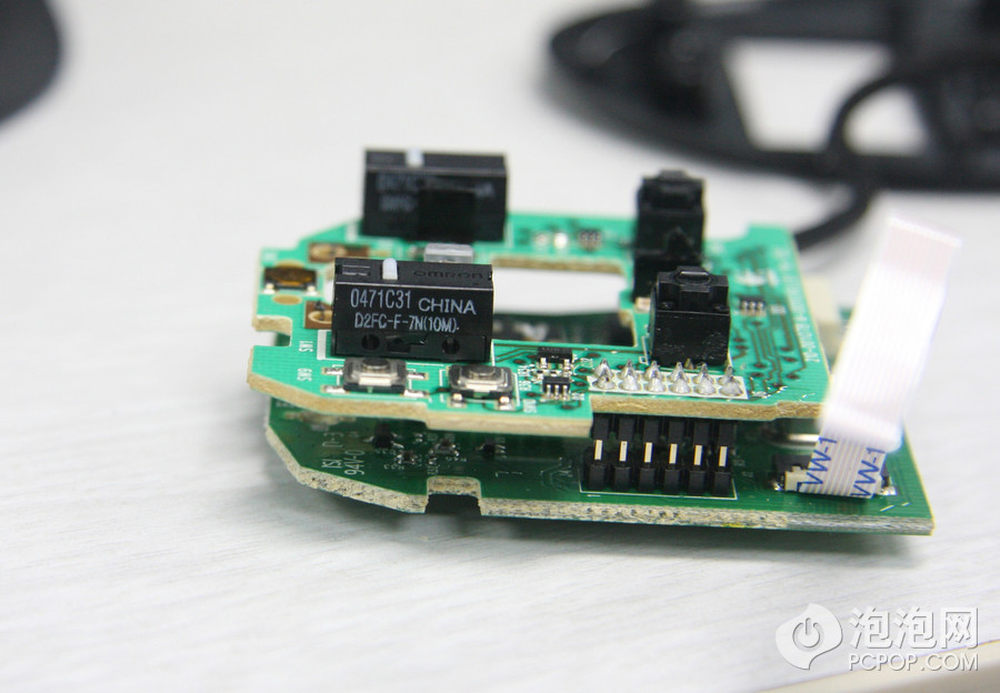

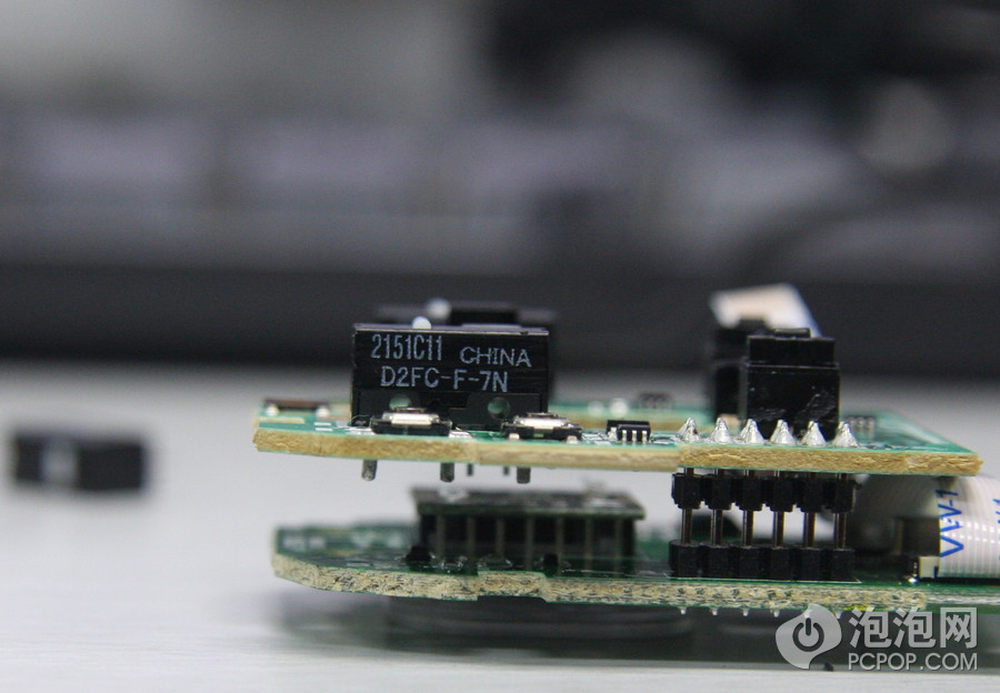

两层PCB设计，与其他双层PCB板的鼠标不同，这两块PCB是直接焊上去的，如果拆下来的话是非常费时的。
这也给我们更换微动带来了一定困难。
PS:罗技这是咋想的？
15/22

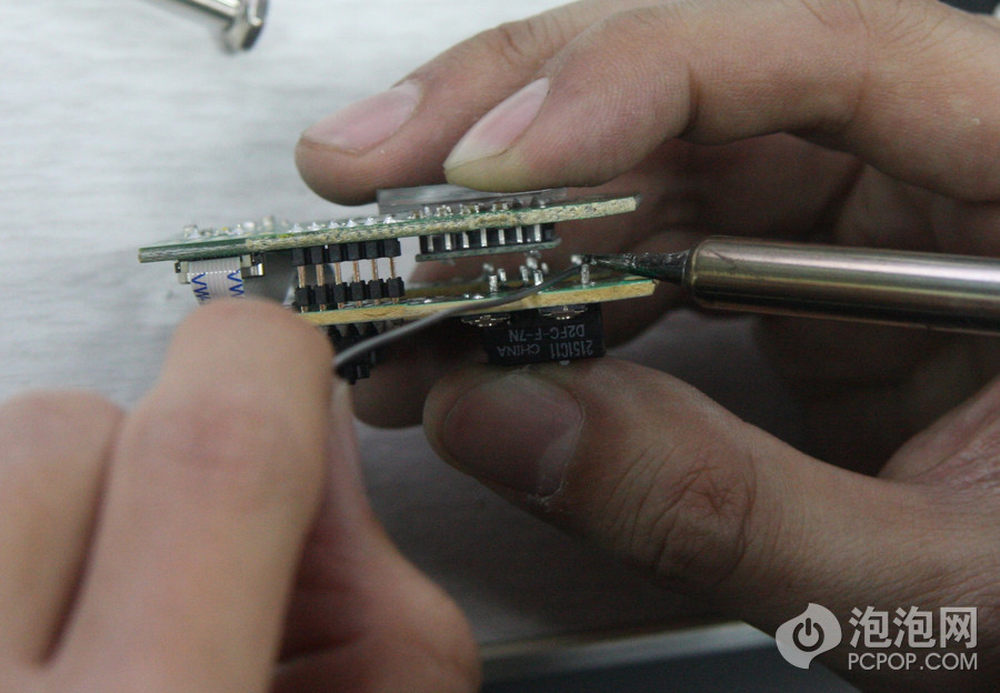

还好两片PCB之间的空隙电烙铁和吸锡器可以勉强放进去。
这是我们就要拆下坏掉的微动开关了。如果是单层PCB的话，小编一个人就可以搞定了，可这个G500居然需要两个人。
16/22
小心地将微动卸下，注意一定不要损伤焊盘。该微动型号为D2FC-F-7N括号里面的10m为罗技定制型号。其实和普通7N国产白点没有啥区别。
17/22

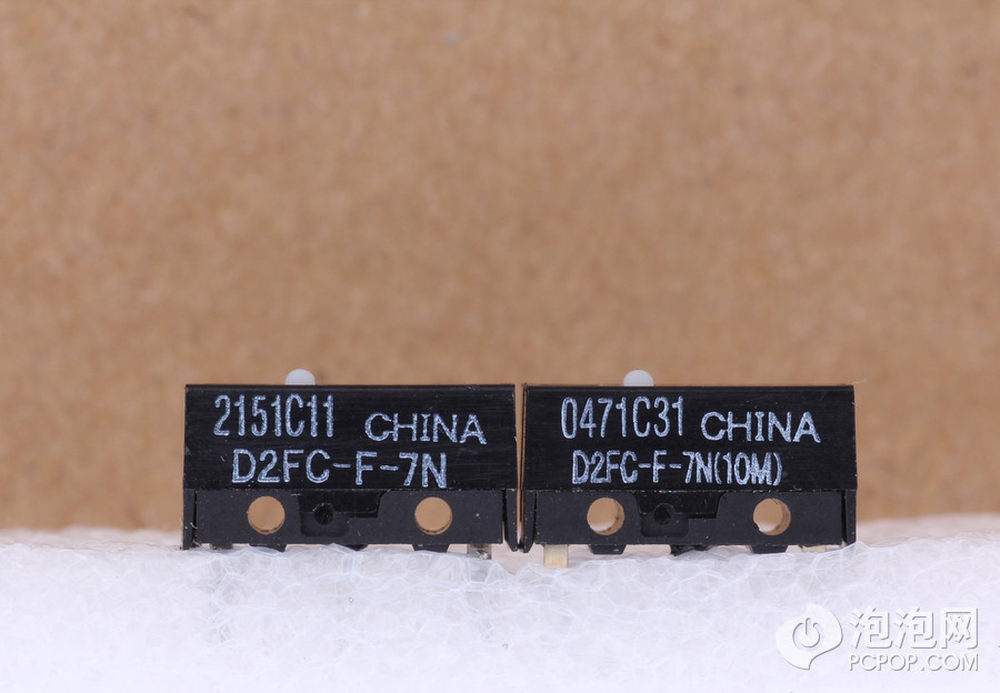

损坏的微动和良好的微动从外观上看不出什么区别。如果不看编号你能分清哪个好哪个坏吗？
18/22
将好的微动安装的G500 PCB上面，注意触点不要放反。
19/22

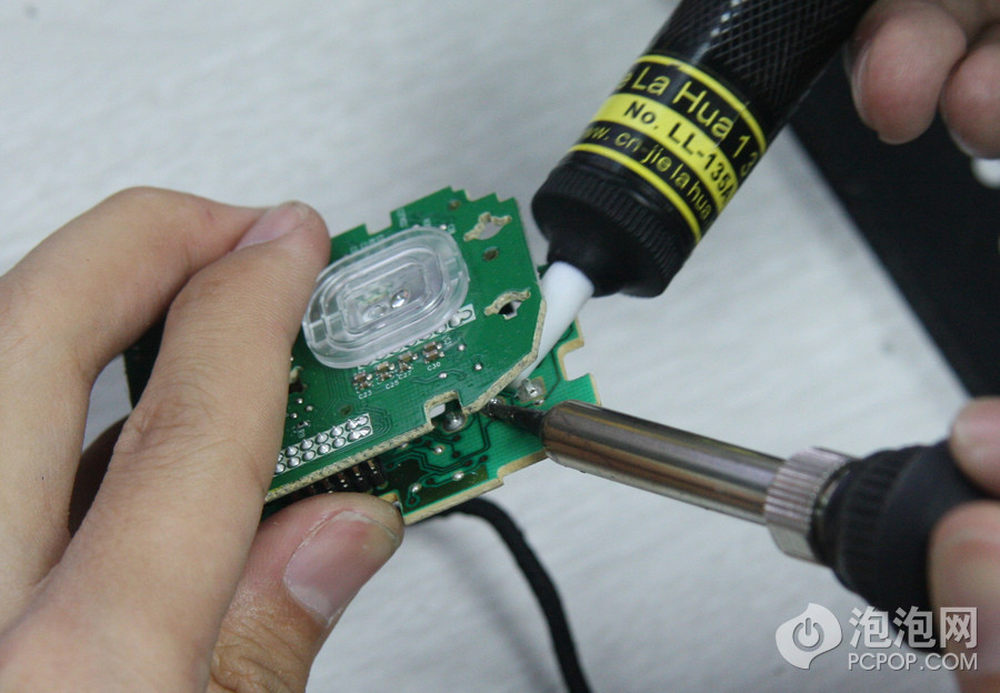

使用低熔点的优质焊锡丝进行焊接，这样既能保护微动不被高温破坏掉，又为下次拆卸微动埋下伏笔。
20/22

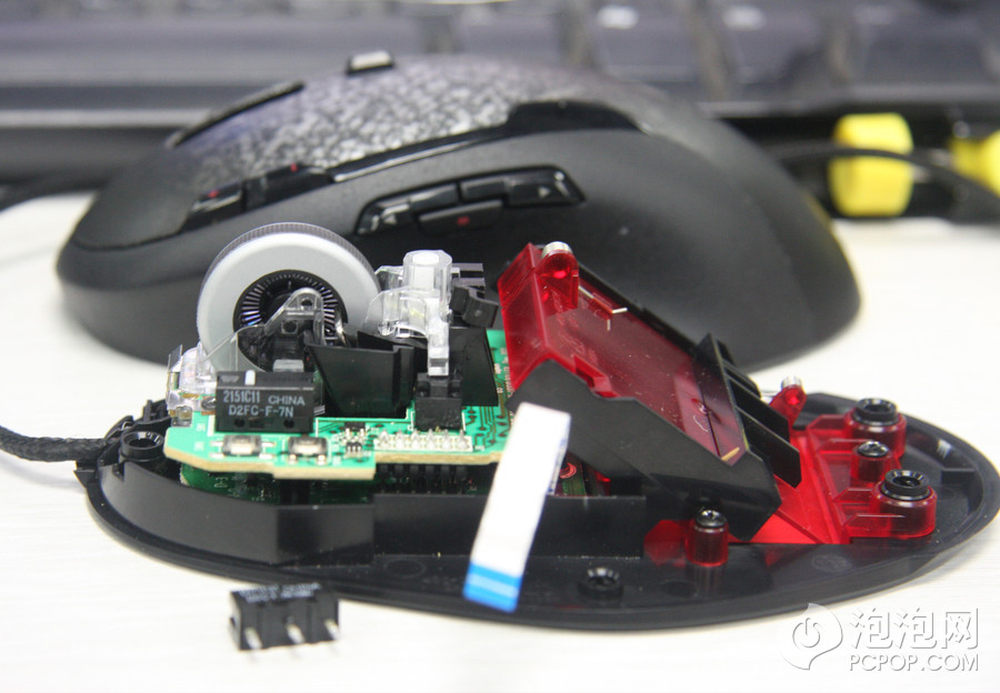

接下来将换好微动的鼠标重新拼装起来，光头要装到位，螺丝要拧紧！否则会出现丢帧的情况。
21/22
将排线插好。
22/22
小编通知总裁同学鼠标修好后，便满心欢喜地来取回鼠标。就这样，总裁的鼠标原地满状态复活了。
