白色80PLUS铜牌600W OCZ旗下电源评测
1/15
中国的玩家对OCZ的熟悉程度远过于PC Power& Cooling，今天我们测试的电源准确说是PC Power& Cooling的，只不过由于OCZ的收购，他们已经属于OCZ旗下电源品牌了。
今天测试的电源型号MK III 600，人家不玩儿型号虚标的动作，600瓦。
2/15

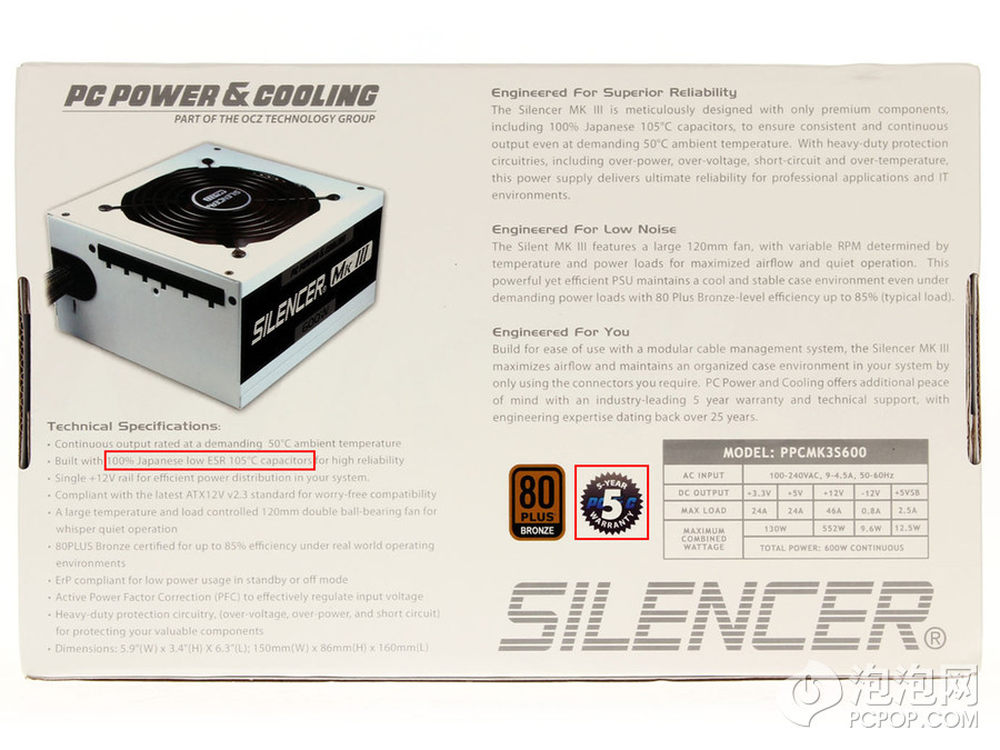

电源包装的背面有几个重要信息，我都用红框标出来了，采用了全日系105℃耐温的电解电容很有含金量，这直接关系到成本和产品寿命。
5年质保是对良率的信心，质量不行的产品承诺5年质保形同自寻死路。
另外电源直接标出了功率分配参数，可以看到12V联合输出功率552瓦，这好像比EPS2.92中600瓦的还低了24瓦。3.3V和5V的输出都标注到了24A，这其实比较大了。
3/15

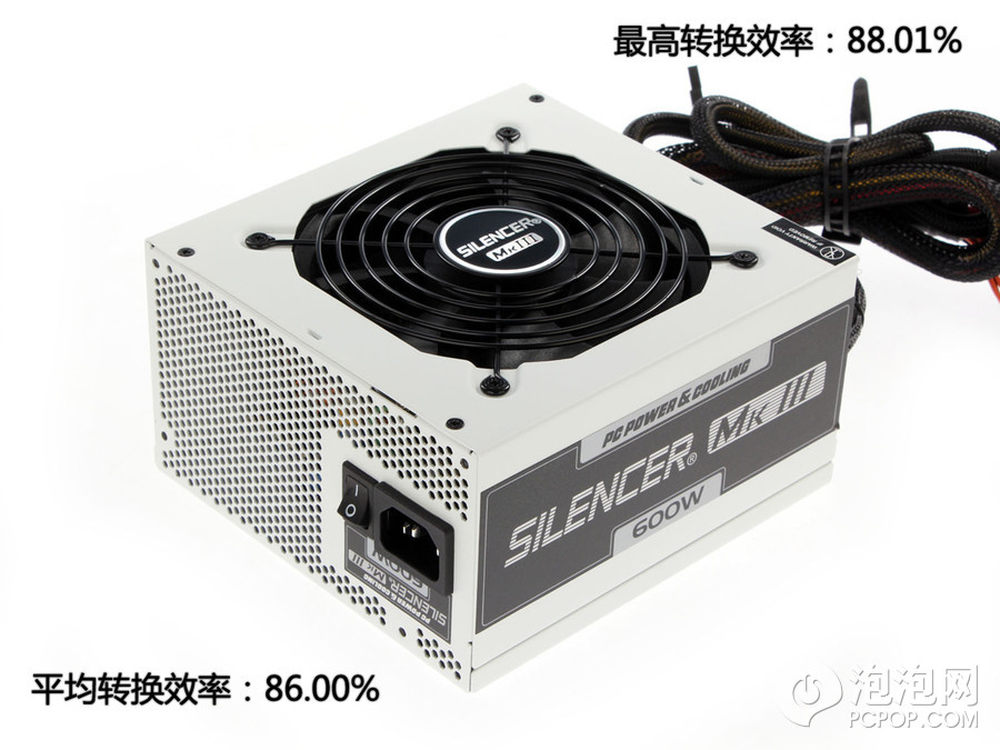

包色的包装预示着电源的瓤也会很不同，的确如此，电源外壳是白色的，风扇是黑色的，这样搭配起来真的显得与众不同。
作为80PLUS铜牌电源，最高转换效率达到了88%%真是不错的表现，平均转换效率86%%在铜牌电源中也应该属于前列。
这样的成绩甚至可以堪比2009年初康舒宣传的自家R88 80PLUS银牌产品了。
4/15

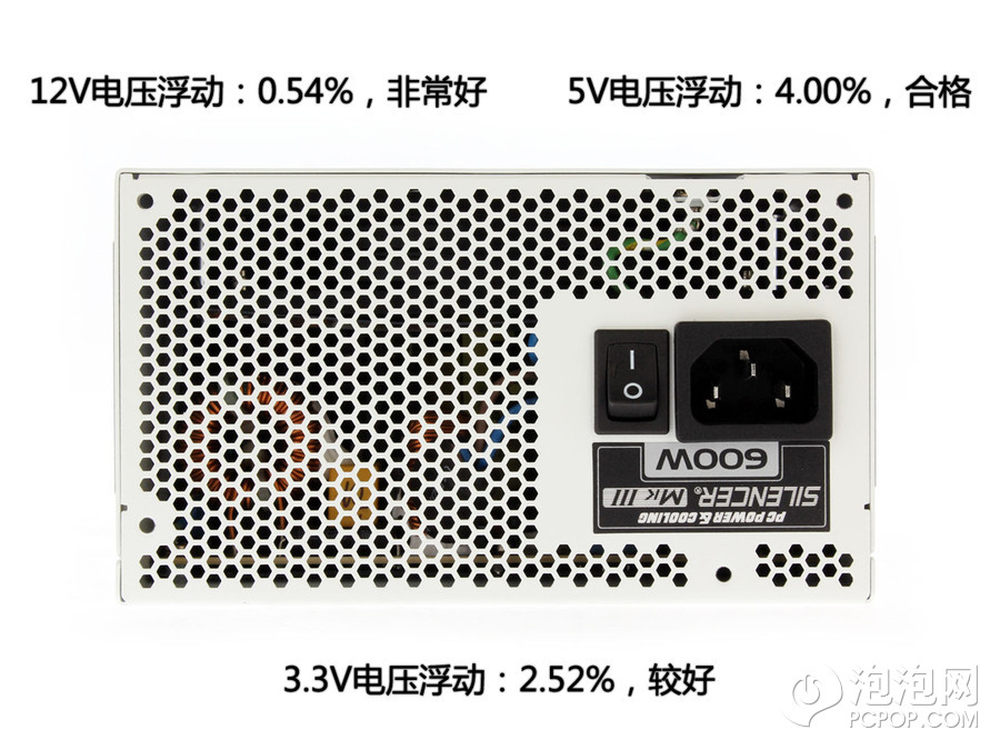

散热孔一侧标注了电源的型号，而且没有省略交流输入的总开关。
经过测试，12V电压浮动0.54%%，对于一个600瓦中高功率电源来说是一个非常不错的成绩。5V电压浮动4%%，这只能说合格，而且这也预示着它的12V和5V应该用了一个PWM信号调压。3.3V的浮动控制在2.5%%，较好。
5/15
电源采用了12cm大风车风扇下吹的方式散热，其中型号标在了风扇正中央。

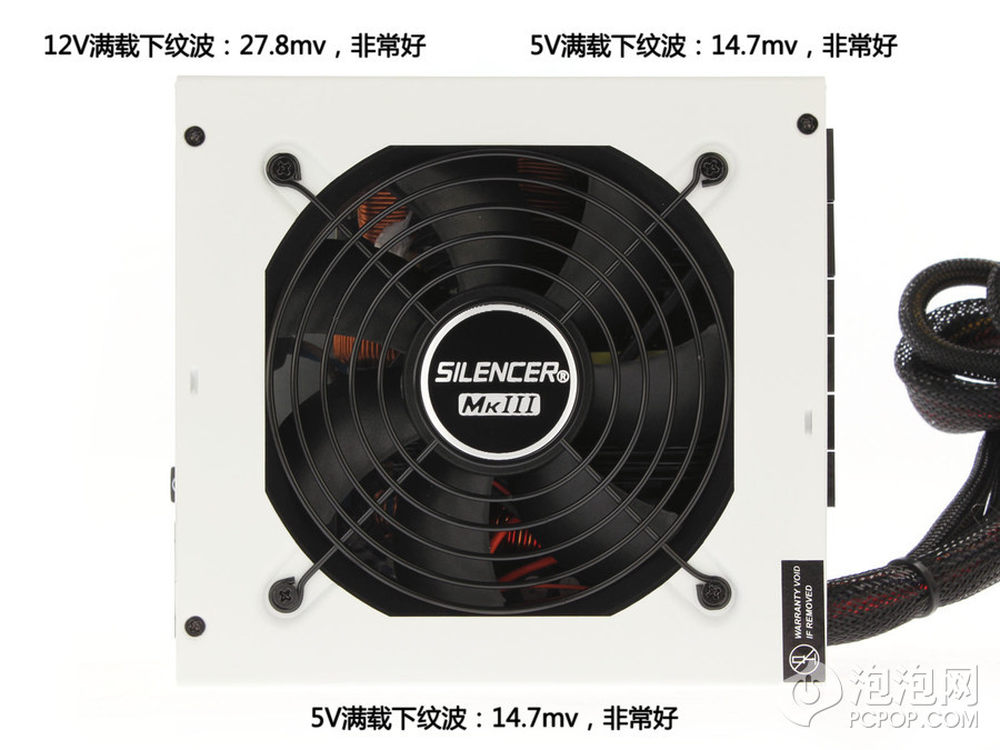

电源的纹波表现出乎意料的好，全部控制在上限的三分之一。这样的表现不由得让人想起海韵二字。
6/15

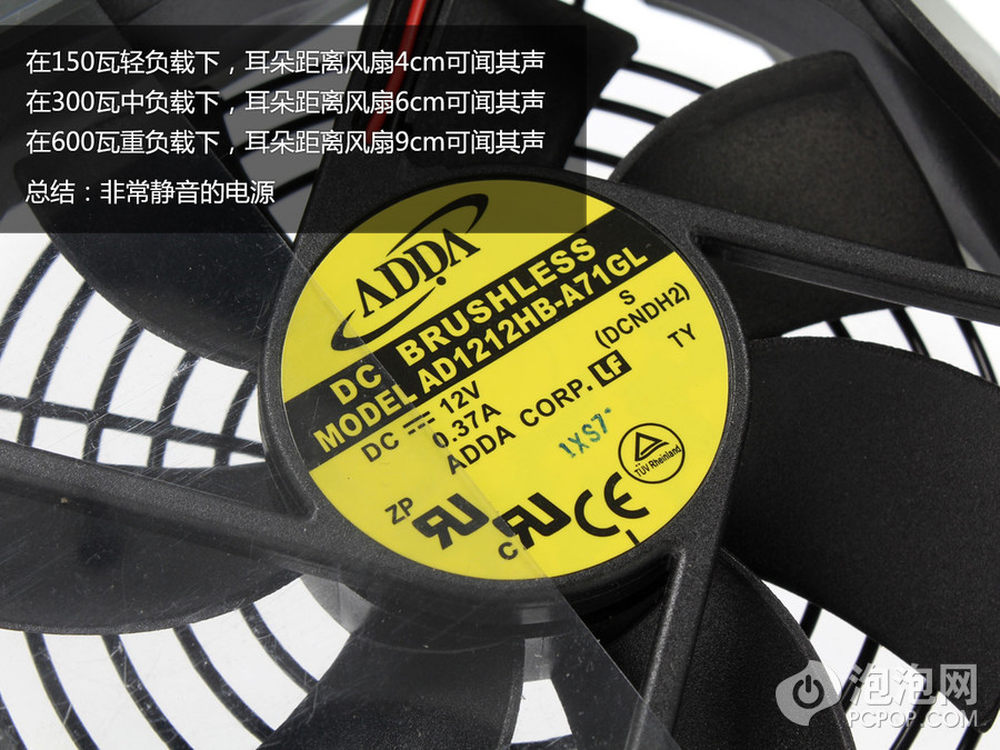

在测试过程中我们也对轻、中、重负载三种情况风扇的噪音进行的评估，因为负载仪就在旁边，所以风扇噪音感知的距离是在有Chroma风扇噪音的背景下听到的。
即便在满载下耳朵距离风扇9cm才能听到噪音，在我们测试过的电源中属于非常安静的。
7/15

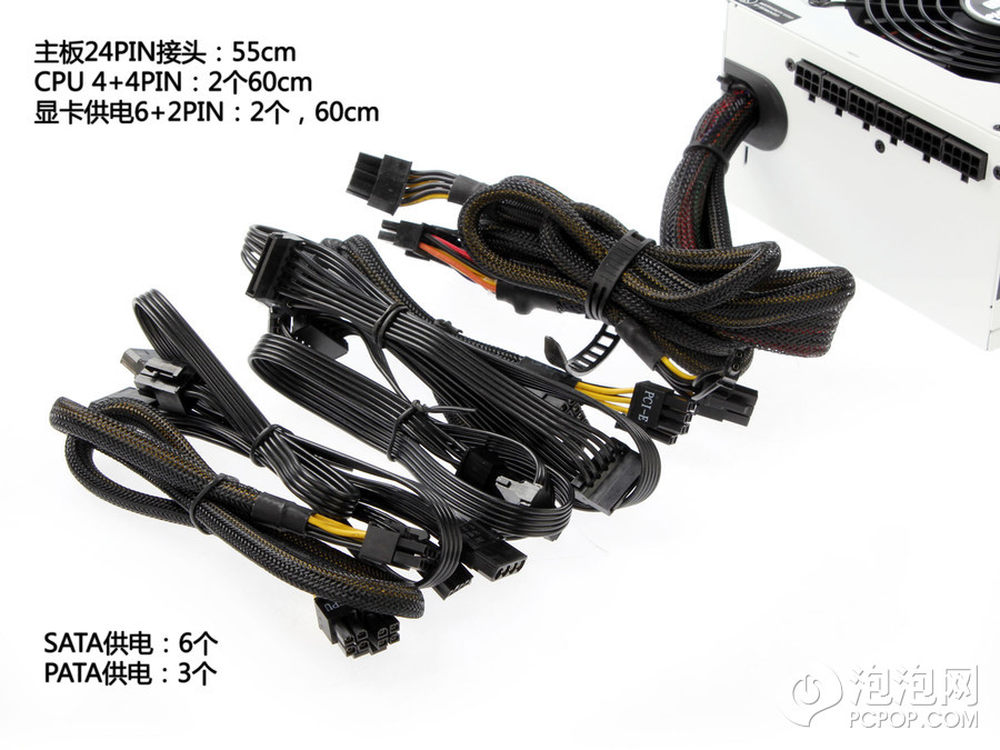

电源采用了半模组化线材设计，原生线材包含主板一根，CPU供电一根，显卡供电一根。对很多人来说只要再插一根SATA线就可以用了，所以理线起来非常方便。
供电接口的数量已经标出来了，CPU提供了2个接头倒是值得商榷，比如换成一根带3个PATA接口的线也许对消费者更有益处。
有一点非常不错，所有SATA/PATA使用了扁线，这样对走机箱背线来说就更方便了。
8/15

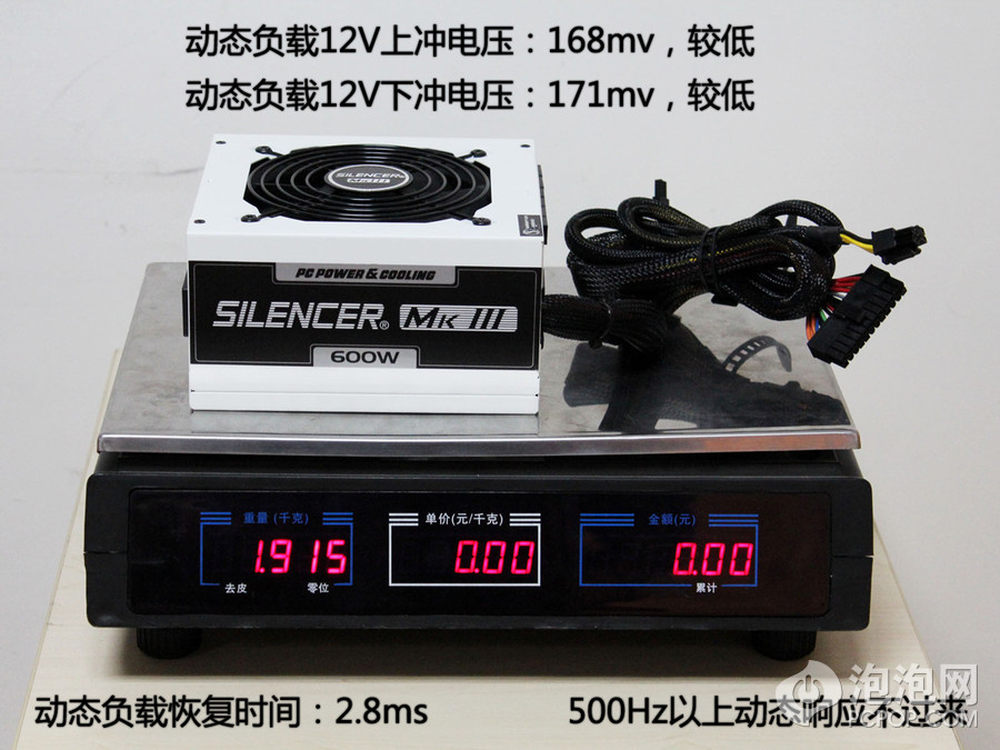

电源在动态负载下，我们使一路12V上的负载快速变化，用另一路的12V做测量点，这样可以避免负载变化一路线材上寄生电感造成的影响。
这颗电源在负载变化时产生的上冲电压和下冲电压都比较低，属于很稳定的。恢复时间略长，我们测试中大部分采用CM68XX系列的双管正激电源都能把电压恢复时间控制在1ms左右。负载变化的速度超过500Hz后，波形上的时间特征就没有了，也就是说电源已经差不多反应不过来了。
9/15

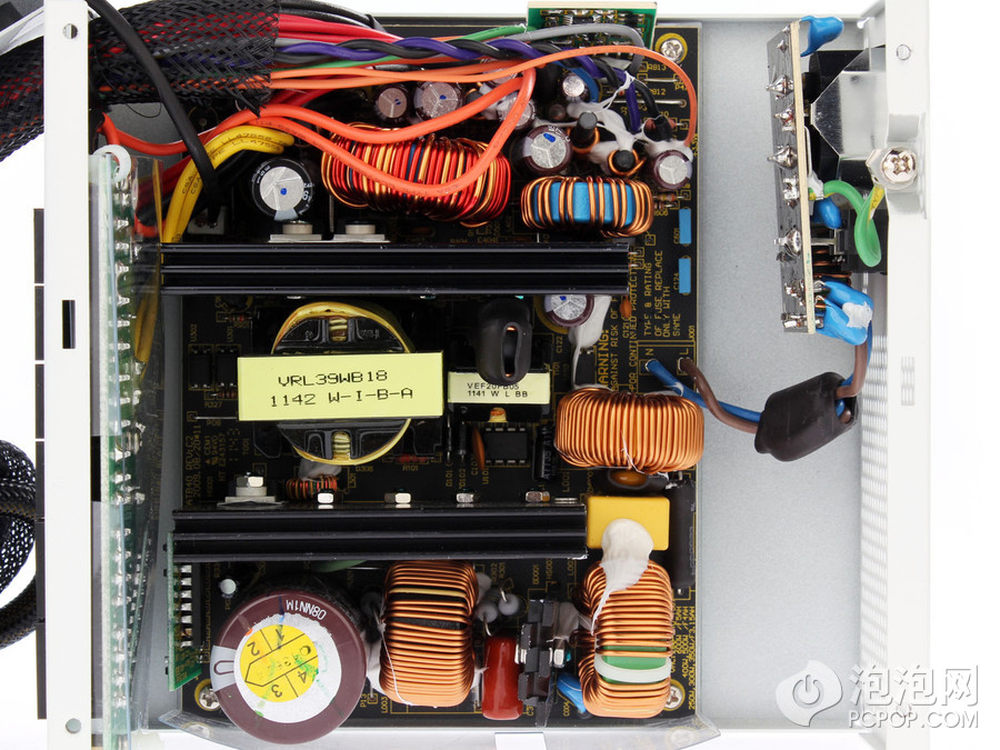

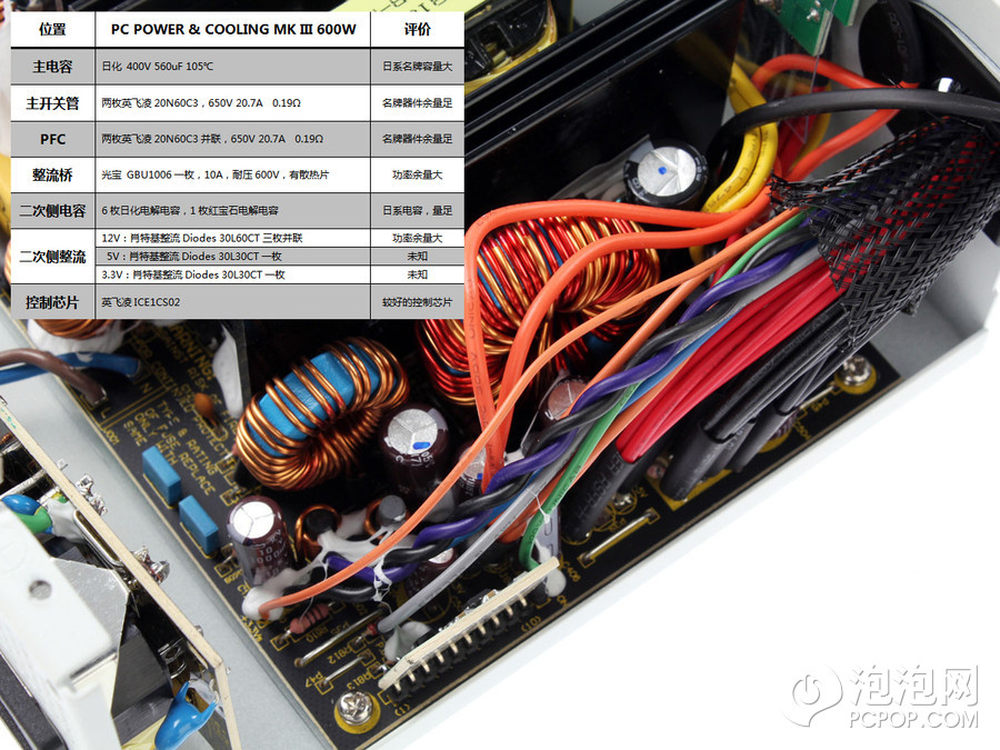

这款电源采用了主动式PFC ICE1CS02控制双管正激 二次侧3.3V单路磁放大的设计，通过了80PLUS铜牌的认证。如果您留意会发现，制造商是海韵，海韵的M12II系列就是采用与之一样的方案，和这个方案类似的还有Antec的HCG620。这个方案和海韵自身的产品并不冲突，因为海韵从2011年起已经把ICE1CS02芯片做的电源全部转成OEM产品，海韵自己重点在做用CM6901芯片做的LLC电源。
尽管海韵已经不凭这类设计树立自己研发的水平，但放在整个市场里看，水准还是很不错，80PLUS铜牌电源中比它强的也不是很多。
10/15

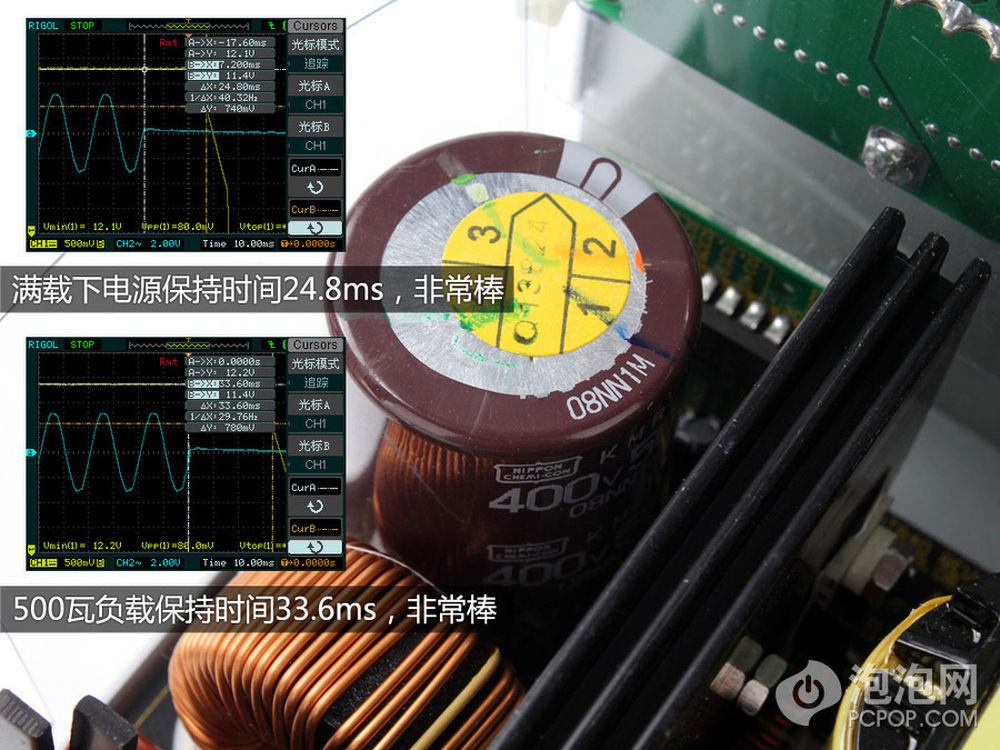

海韵曾经的S12系列电源被CanardPC爆料过保持时间不足的问题，不过后续产品在这上面做了加强，从我们测试的结果看，加强的不是一星半点。
即便在满载下，保持时间也超过18ms非常多，在规定的80%%负载下，保持时间是规定值的2倍，真的很稳妥，也是我们测试过电源中在保持时间上余量最大的电源，没有之一。
一枚日本化工560uF的电容保证了这一点，而且电容的耐温是105℃，这对延长电源的寿命非常有利。
11/15

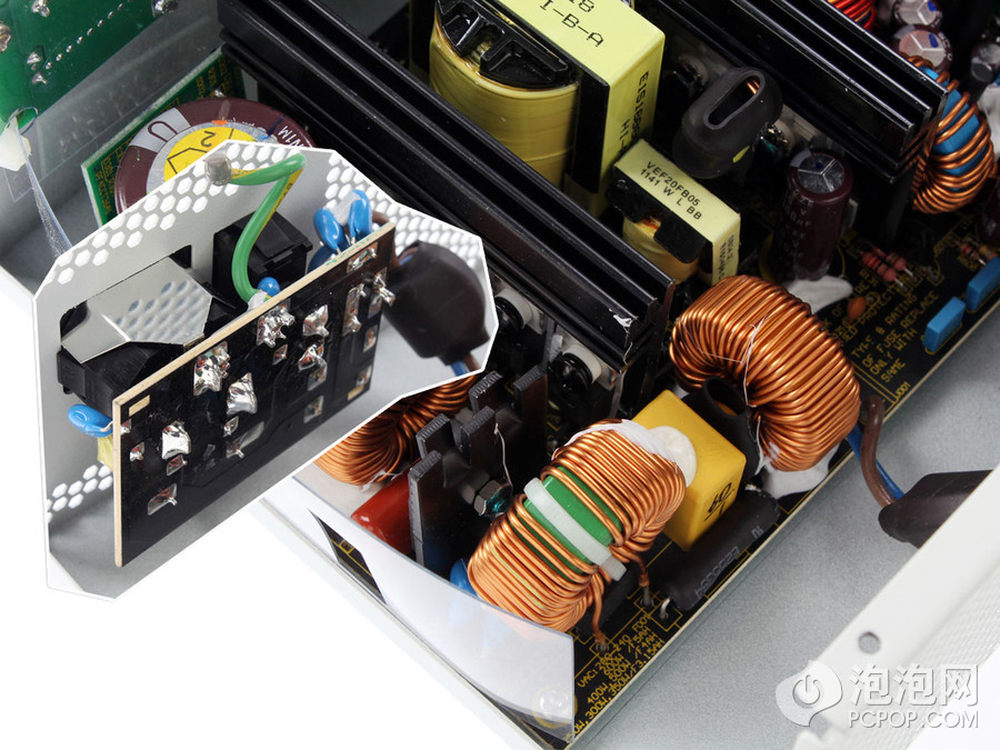

在两级EMI滤波电路上一共设置了三对儿Y电容，两个X电容，两个共模电感，一个差模电感。不仅如此，在Y电容的引脚上加装了磁珠，差模电感，保险管和浪涌吸收元件上都套上了热缩管，一个共模电感虽然因为布局关系架的有些高，但下面还是垫了橡胶绝缘，该套热缩管的地方一处都没省，从细节上看非常的到位
12/15
在主动PFC电路部分使用了两枚英飞凌Coolmos系列TO220AB封装的20N60C3并联，漏源电压650V，典型的导通电阻0.19欧，比较小，可以传输20.7A电流，两枚并联后不但留出的功率余量已经非常大了，导通电阻的降低也利于提高转换效率。
在升压电路中的二极管采用了意法的STTH8S06D，一枚NTC电阻加在主电容的后侧，吸收由它造成的浪涌电流。
主电容采用了一枚日本化工耐压400V，耐温105℃，容量560uF的产品，在电解电容中这算一等一的货。至于容量上能否达到16-20ms的保持时间还需要考虑很多方面的问题，不能简单从容量得结论。黑色的铁硅铝磁环绕1mm线径的漆包线。
主开关管采用了两枚英飞凌的20N60C3组成双管正激结构，参数刚才已经说过了，在620瓦功率上使用这个规格的开关管属于非常厚道的做法。
电源在二次侧使用了单路3.3V磁放大的设计，12V与5V使用同一组回授。其中12V输出由三枚Diodes并联的肖特基管30L60CT负责，假设PWM占空比为典型值35%%的话，他们可以支持电源输出69A的电流，这比参数标签上的48A要大出不少。
3.3V和5V的整流采用了一枚diodes的30L30CT，和刚才的假设一样，可以支持输出23A的电流，和参数标签上的24A相比没有太高余量，但实际使用中3.3V输出的极限也很难超越10A电流。
13/15

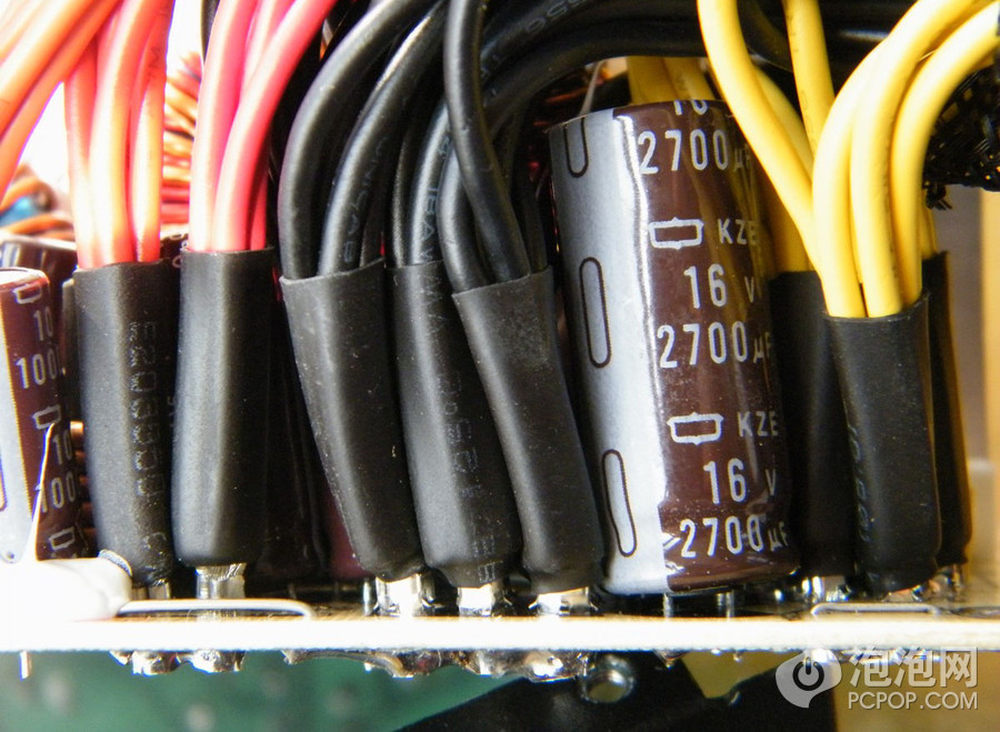

这颗在很多细节方面都专门设有工序，比如该套热缩管的地方没有省，该做绝缘保护的一定加，输出线材根部上不但箍了金属环，还加了热缩管。
输出滤波电容大部分是日本化工KZE系/KY系，还有一颗大号的红宝石ZLH系的电容。耐温都是以105℃，非常不错。点胶的位置比较多，挡住了部分电容的参数，不过可以肯定的是给12V输出滤波的水塘有4600uF。电容牌子好，容量足，纹波低全靠他们了。
14/15

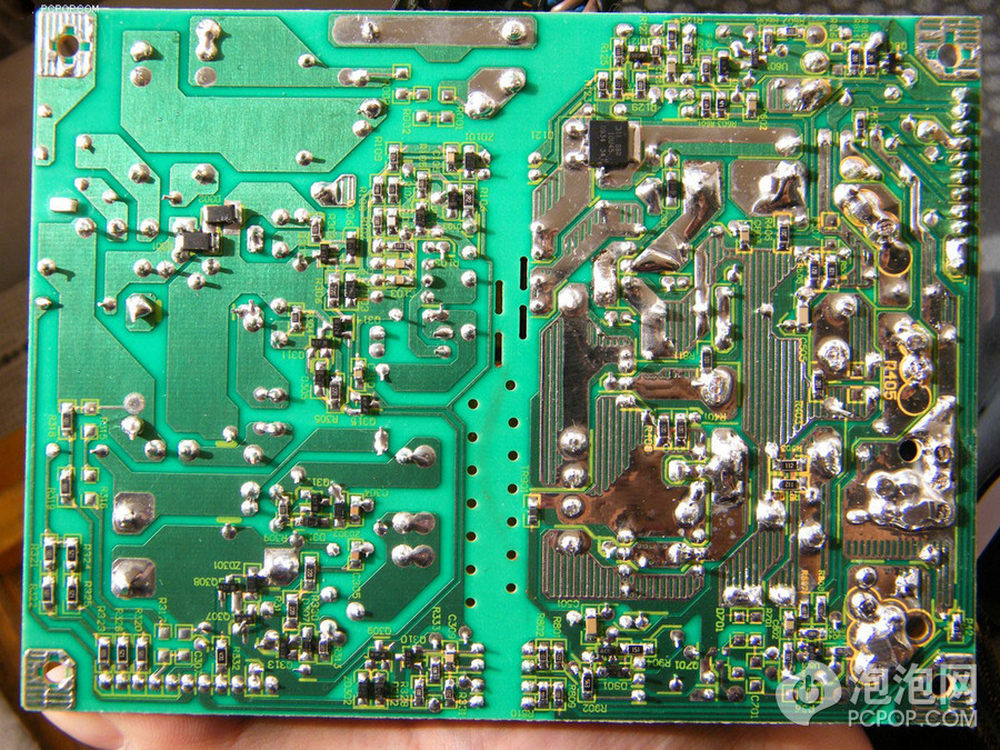

PCB上采用了不少贴片元件，背部覆铜面积比较大，二次侧电流较大的区域舍得用锡，不过手工补锡的痕迹还是可以看到很多。刚才正面没有看到的待机一路整流的肖特基也找到了，Diodes的10U45，对于2.5A的待机5V输出来说余量足够。
