全日系电容529元！振华金蝶GX530测试
1/15
振华（SuperFlower）是电源界转换效率很高的品牌，从2010年一出世就开始大力推行80PLUS金牌产品。同时振华也是所有电源品牌中销售80PLUS金牌产品占所有销售产品比例最高的品牌。
这些都源于他们在研发上的优势，有一套成熟的高转换效率的方案，今天我们见到的是冰山金蝶GX系列，称之为能效版，这个系列对以往冰山金蝶做了调整，主要体现在：
1、规范用料：送测产品和实际销售产品在各个细节都一致
2、导入日系电容 大幅度降价：日系电容的可靠度较高，但价格也高，不过效能版还比从前冰山金蝶价格更便宜，所有金牌都能维持在1瓦1元的比例以下
2/15

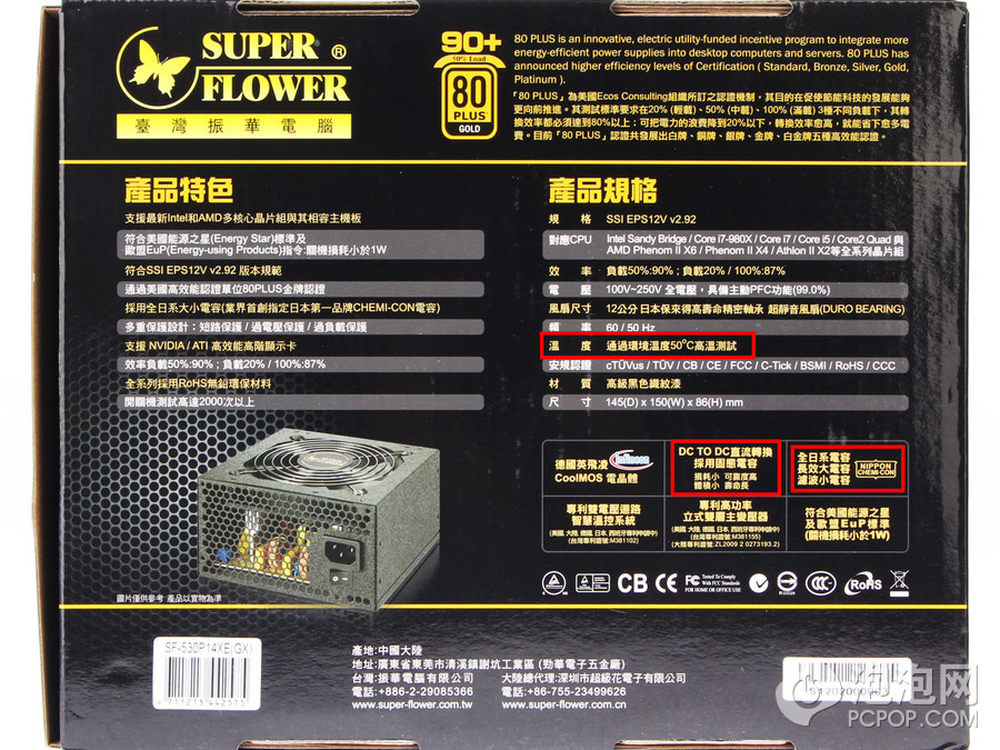

包装背面有一些值得关注的内存，我都用红框框了出来：
1、50℃下高温测试是最有含金量的，如果真的在50℃下测试没问题，在室温下往往可以把额定功率标得更高
2、全日系电容的电源基本只限于高端，但效能版80PLUS金牌不到一瓦一元的价格也做到了全日系电容，非常罕见。
3、3.3V和5V的输出采用了DC-DC的设计，采用这种方式的电源各路输出相对独立，静态电压稳定性适应得更广。
3/15

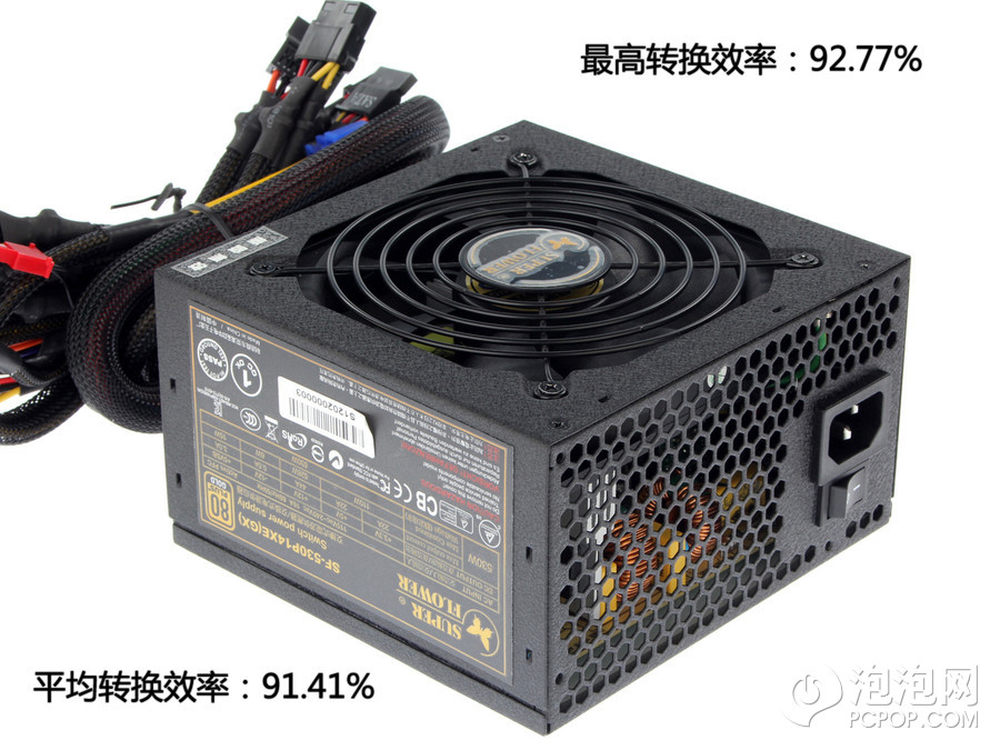

振华第一次采用了磨砂外壳，手感不错。转换效率上完完全全是金牌应该有的表现，而且在金牌中的表现还是比较靠前的。
4/15

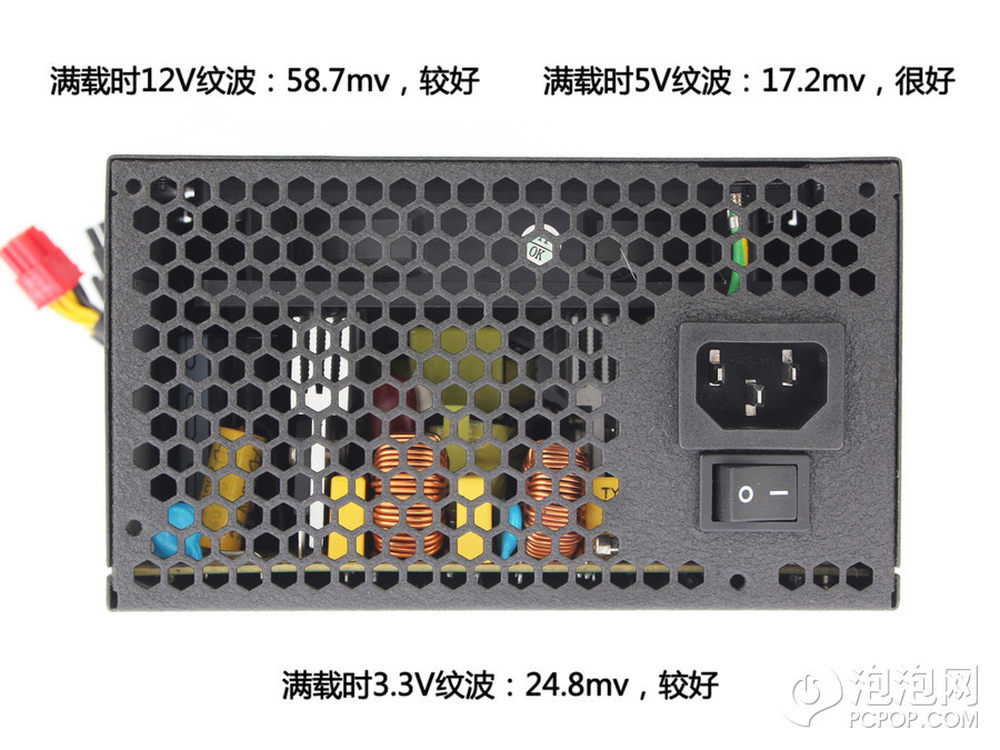

散热孔一侧可以看到交流输入的总开关，这个不省很好。12V和3.3V的纹波刚刚达到上限的一半，5V的纹波是上限的三分之一，不错。不过也可以看出振华在纹波上已经没有刻意压低了。
5/15

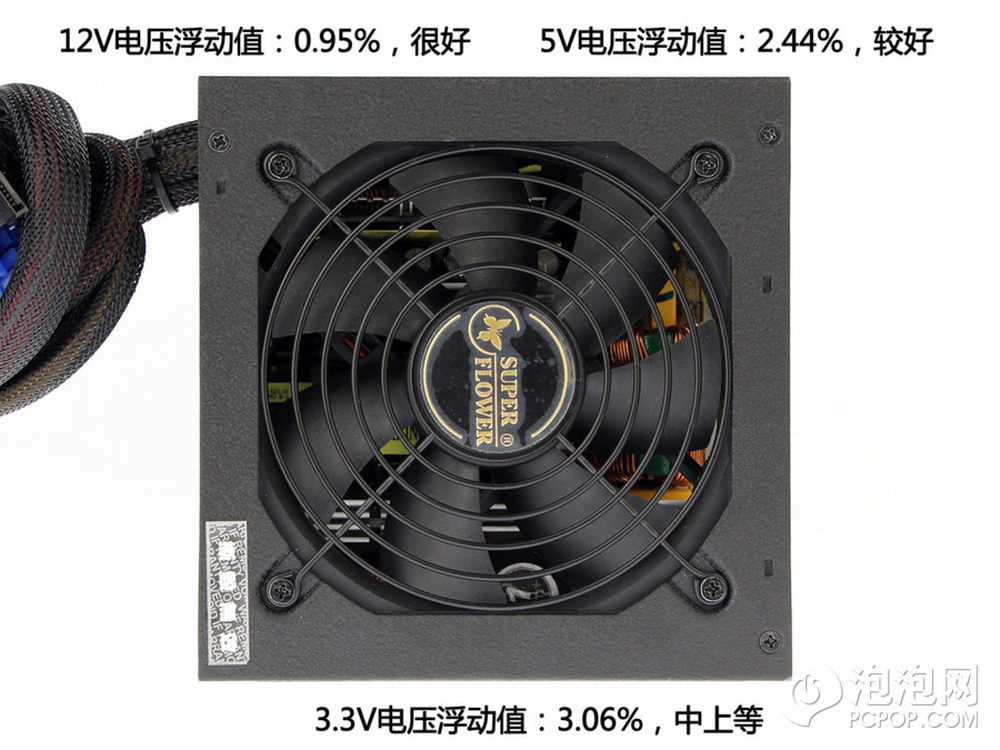

电源采用12cm下吹式的风扇散热。12V的电压浮动没有超过1%%很不错，5V和3.3V表现略逊。
6/15

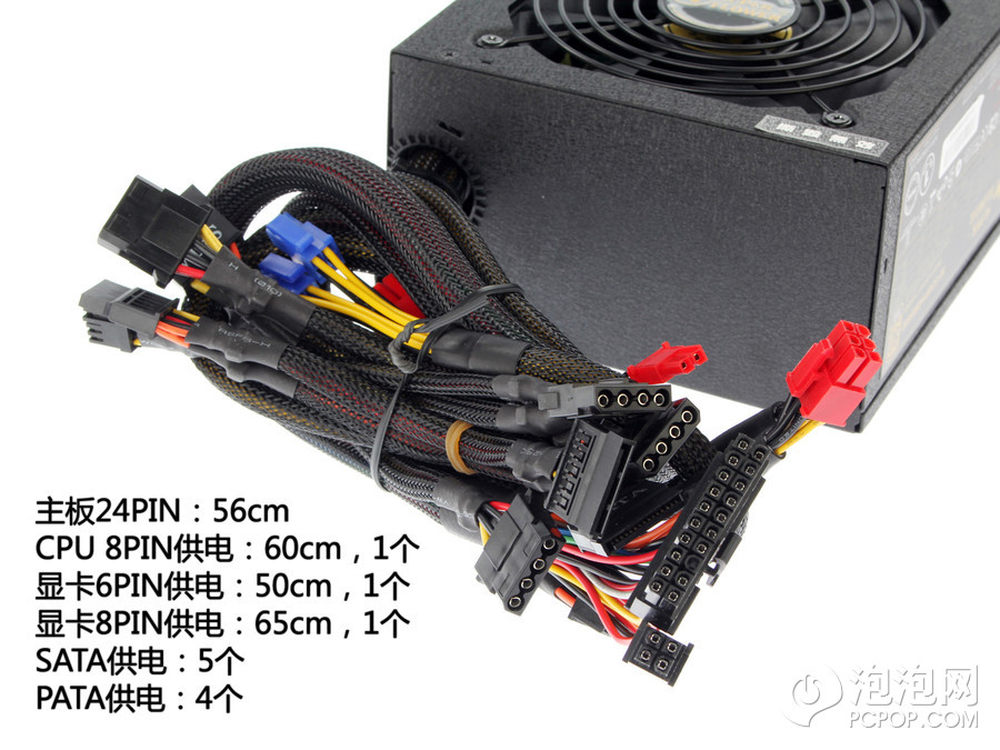

所有线材都包裹了尼龙网。530瓦的功率差不多骑在可用模组输出和不用模组输出的坎儿上，具体用不用看线材分配，如果线材较多，用比不用好。
这个电源的显卡供电使用一条线上2个接头的方式省出了一根线，所以个人感觉不加也无妨。5个SATA口和4个PATA口对大部分人都是够用的。
线材从56cm起，对绝大部分中塔机箱是足够走背线的。
7/15

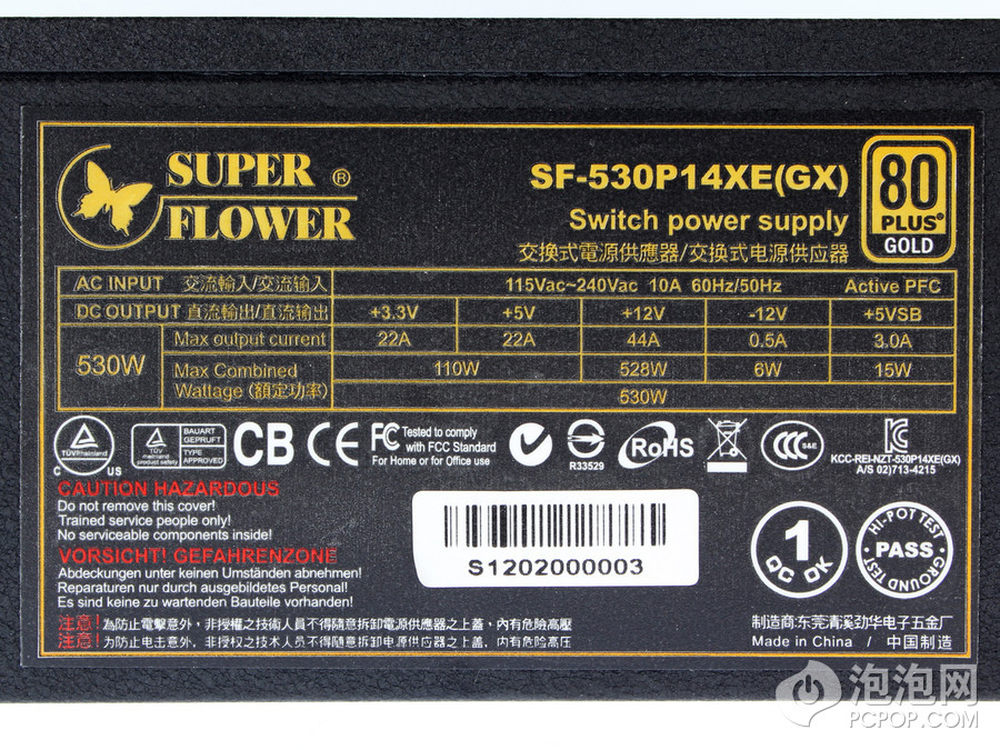

值得关注的是12V输出功率竟然高达528瓦，几乎等同于额定功率了。
3.3V和5V的联合输出110瓦够用。5Vsb是15瓦，适合在各种充电设备同时工作时使用。
另外注意最低的输入电压是115V，这也是80PLUS认证电源必须要有的素质。
8/15

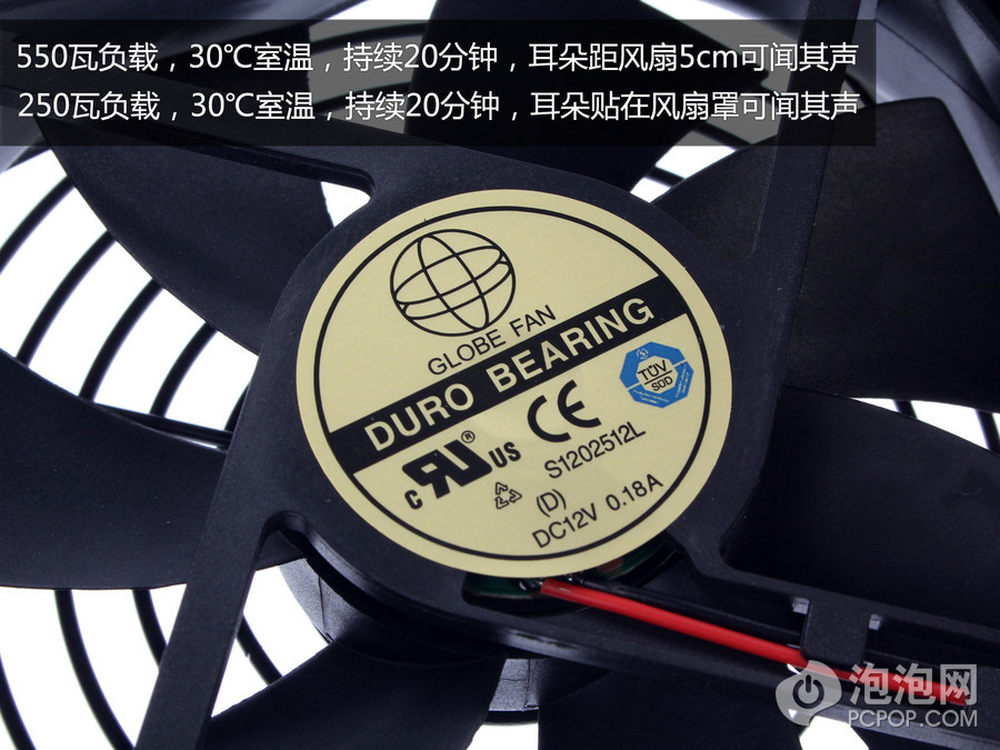

电源采用的风扇来自Globe Fan，在测试中表现极为安静。
使用的轴承是Duro Beairing，其实属于一种封闭和回流较好的油封轴承，寿命比油封轴承略长。
9/15

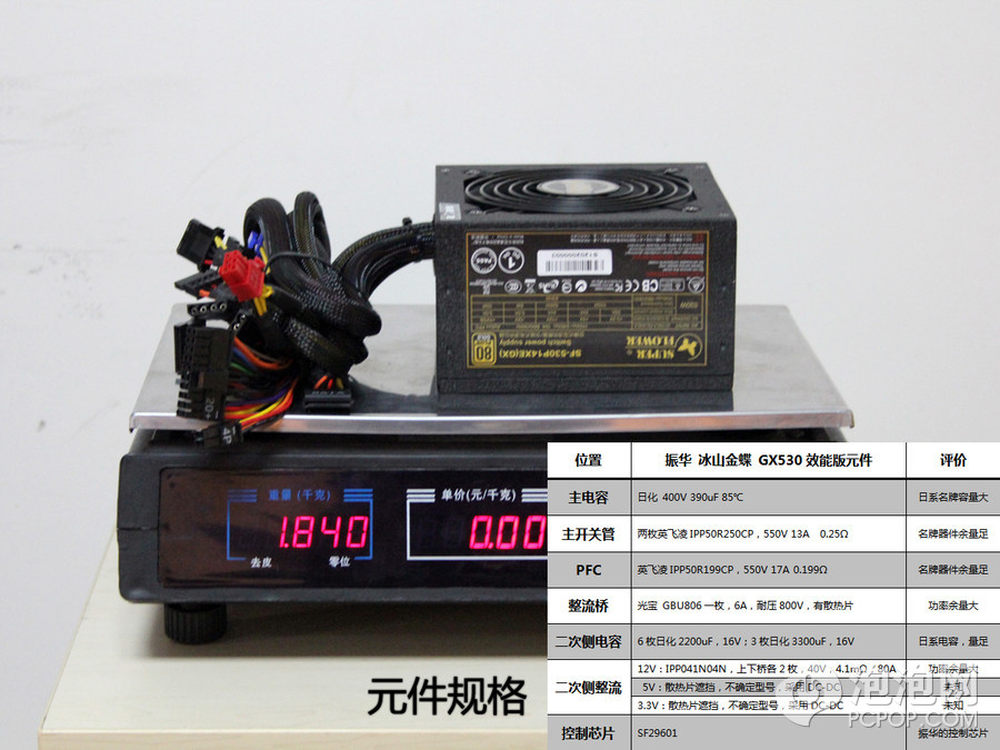

电源的重量有1.8千克，正常。另外我们也把元件型号都列了出来，如果您有很专业而且又有兴趣可以比较下金蝶500瓦或者430瓦。
10/15

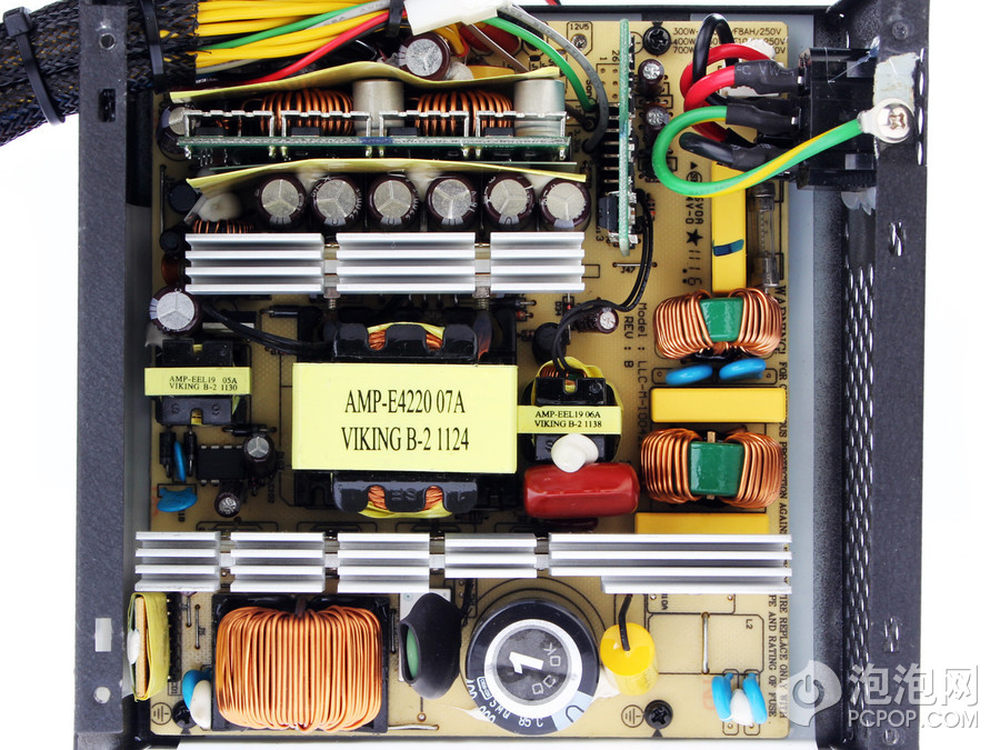

这款电源采用了一样的设计，主动式PFC SF29601控制的LLC半桥 12V同步整流，3.3V和5V直流降压的结构。
11/15

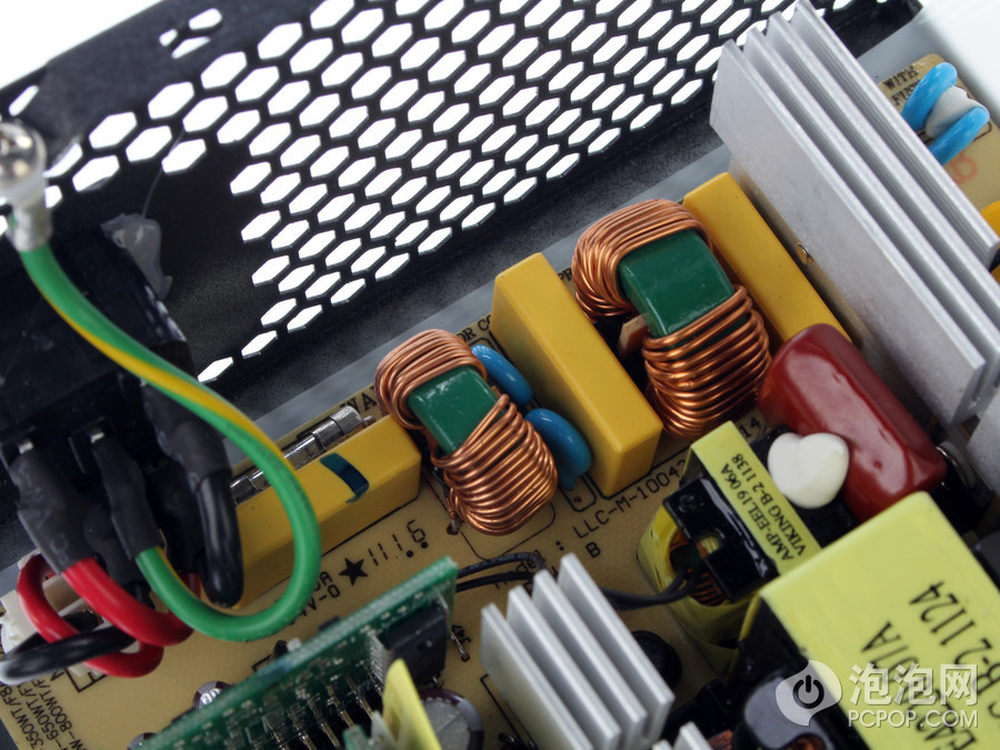

在EMI滤波电路上使用了三个X电容，两对儿Y电容（其中一对儿不在图中）两个共模电感，一个用白色热缩管包裹的保险管做输入的过流保护
12/15
在EMI滤波电路上使用了三个X电容，两对儿Y电容（其中一对儿不在图中）两个共模电感，一个用白色热缩管包裹的保险管做输入的过流保护
13/15

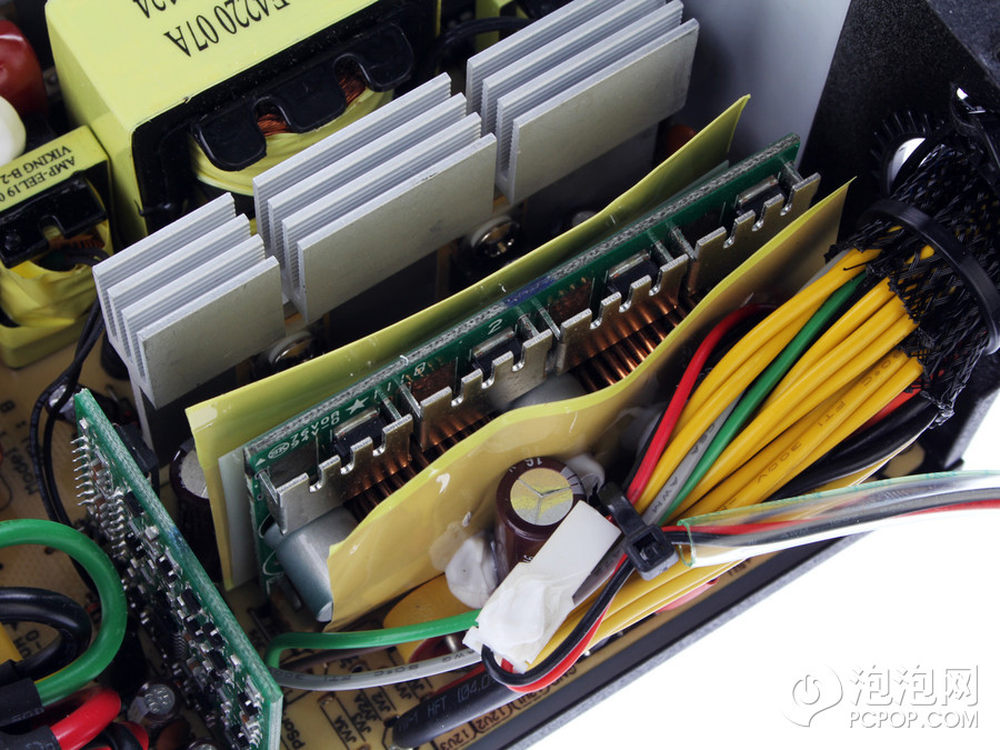

到现在为止，凡是达到80PLUS金牌的电源在3.3V和5V上无一例外都采用了DC-DC的降压设计，而且设计上的同质化也较大（茂达的方案采用较多）
在DC-DC的PCB上滤波有两颗日本化工的固态电容，输出侧还有 12V 1枚2700uF的日系化电容， 5V/ 3.3V各一颗2200uF的日系化电容，直径是10mm的，比KZE系的瘦一圈儿
14/15

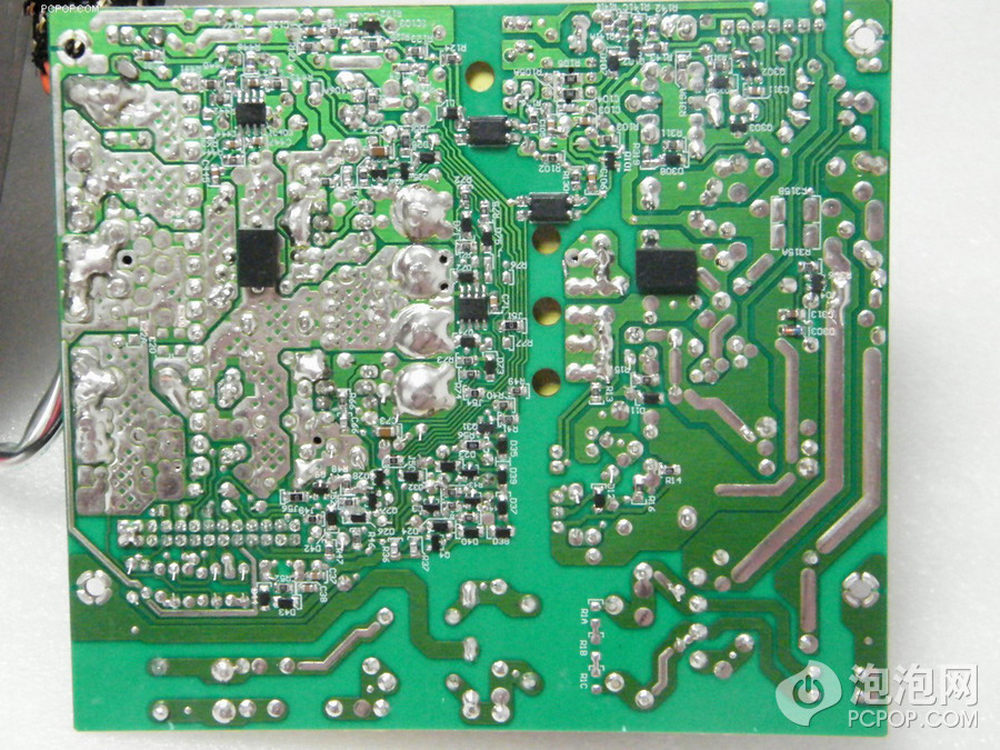

PCB背部做工没有问题。
