22nm的ROG！华硕玩家国度M5G主板开箱
1/14
3月7日Intel正式解禁新一代7系列芯片组主板，华硕、技嘉、微星、华擎基于Intel 7系列芯片组的主板全面发布，今日来自华硕的玩家国度Gene系列也迎来更新，完美支持22nm Ivy Bridge的Maximus V Gene也正式亮相。
相对于Maximus IV Gene，新的Maximus V Gene完全是为Ivy Bridge而设计，全面支持22nm和PCI-Express 3.0，另外作为Gene系列的特色，产品继续面向HTPC用户打造，采用了mATX板型设计。
规格方面主板采用了12相CPU供电设计，提供4个DIMM内存插槽，超频可支持双通道DDR3 2800内存，最大容量为32GB，支持Intel Extreme Memory Profile (XMP)技术。PCI部分主板并没有因为板型的设计而缩水，提供了2个PCI-Express 3.0 x16插槽，支持双路SLI或CrossFire，另外主板还提供了1个PCI-Express x4插槽，存储部分，主板提供了2个SATA 6Gbps接口和4个SATA 6Gbps接口，支持RAID 0/1/5/10。
IO部分主板提供了4个USB 2.0接口和4个USB 2.0接口，支持7.1声道音频输出和光纤输出，显示输出部分提供了1个HDMI接口和1个DisplayPort接口。另外主板还提供了
2/14
外包装一如既往的ROG红色风格，而在功能介绍一栏我们也意外的发现了主板支持新的LucidLogix Virtu MVP技术，混合图形模式下可以获得60%%的性能提升。
3/14

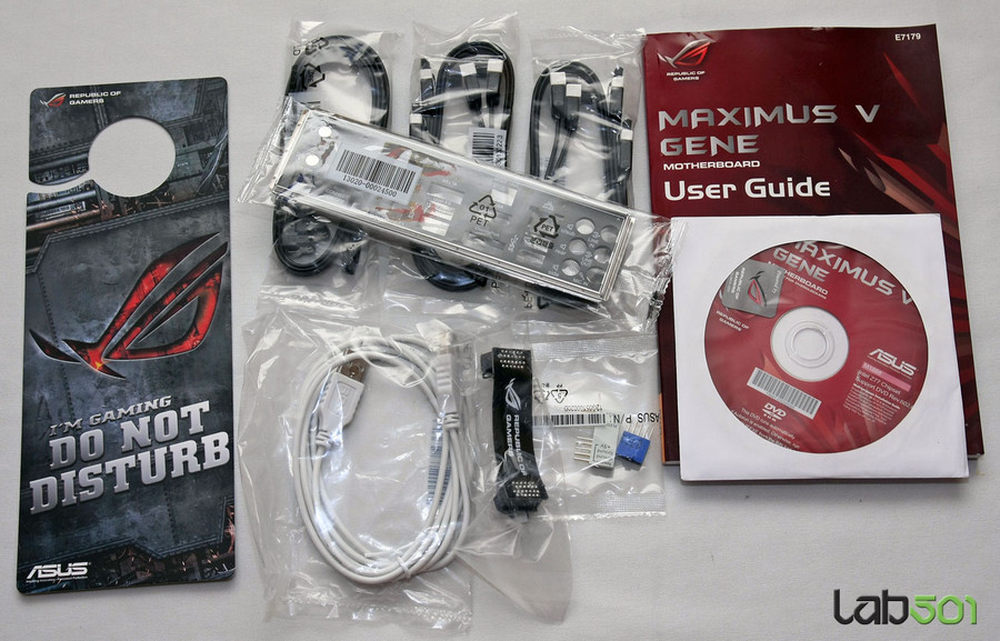

丰富的附件，包括6个SATA数据线、SLI桥、快捷Q-connector、ROG Cable以及一个个性鲜明的ROG Door Hanger（免打扰）。
4/14

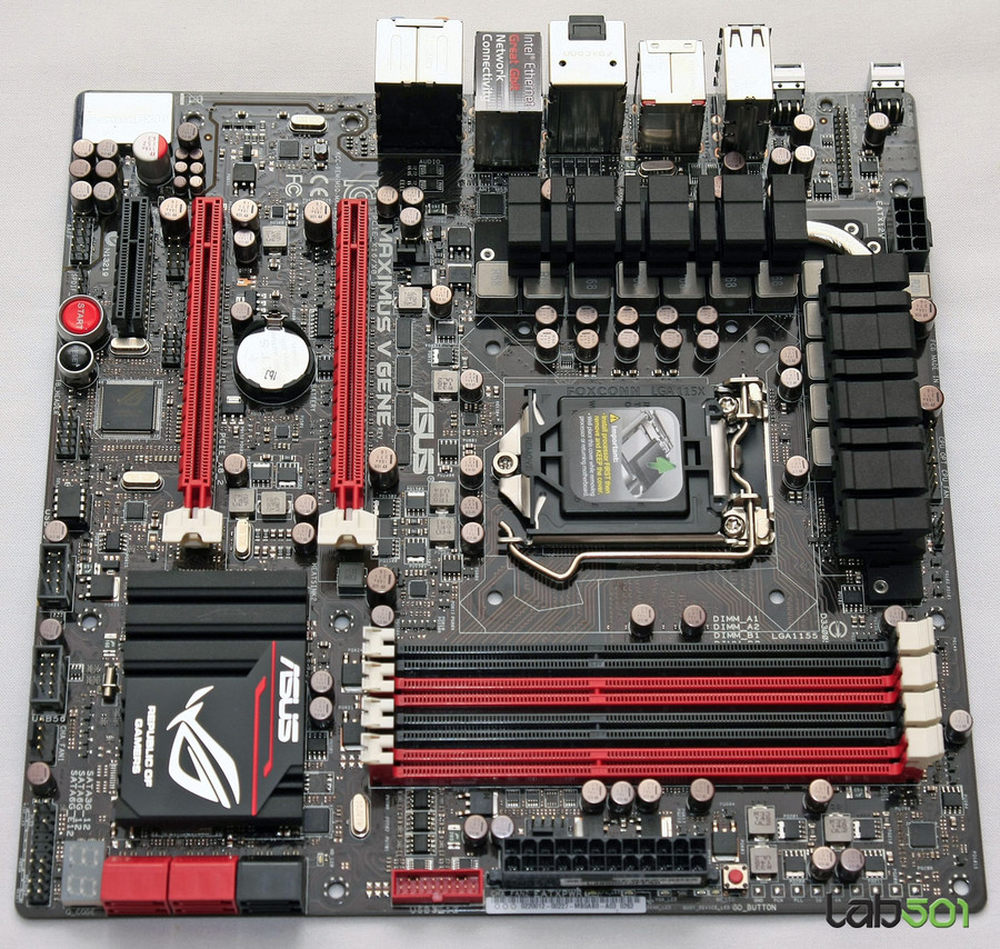

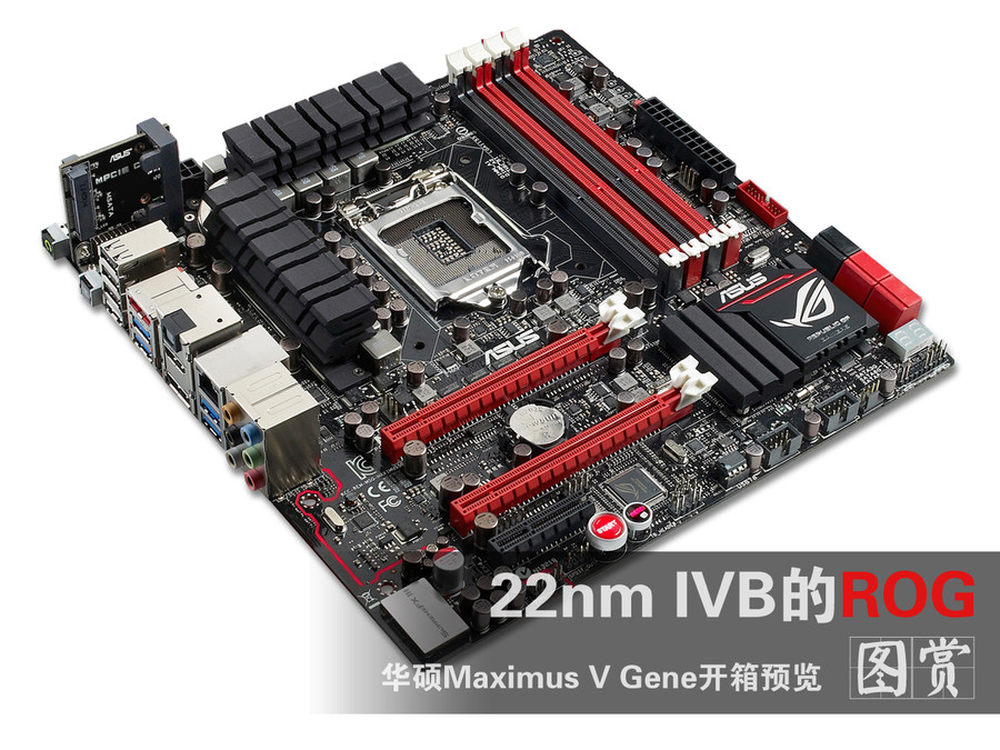

主板正面视图，红黑设计十分鲜明。
5/14

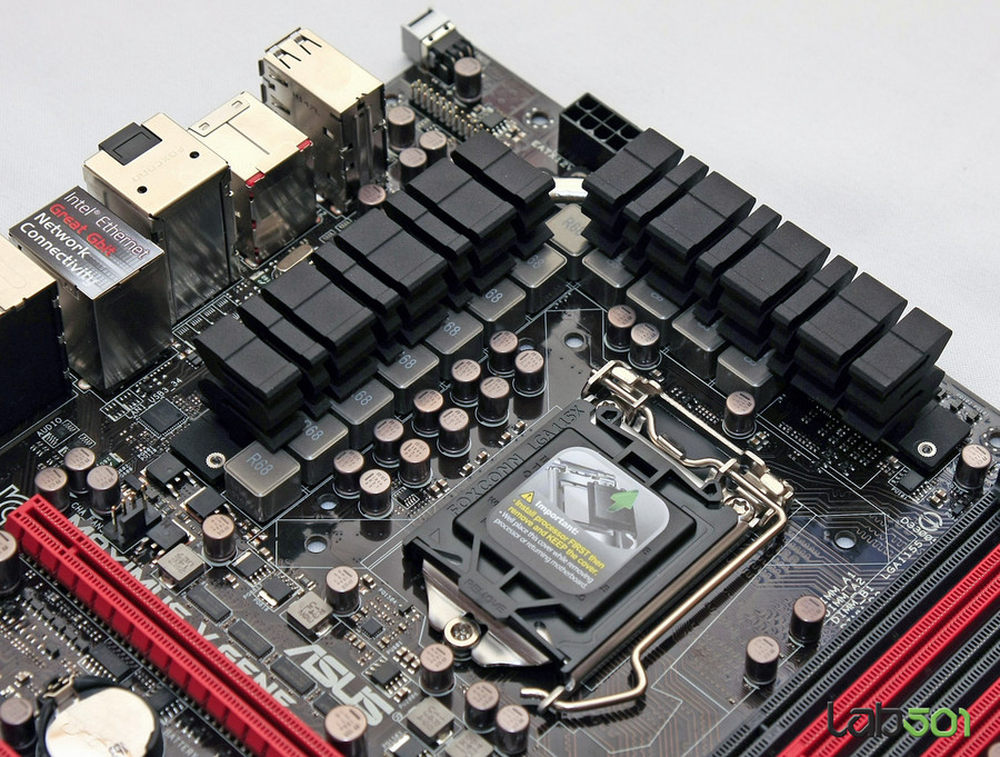

强大的12相供电设计，散热MosFET部分还配备了带热管的散热鳍片。
6/14

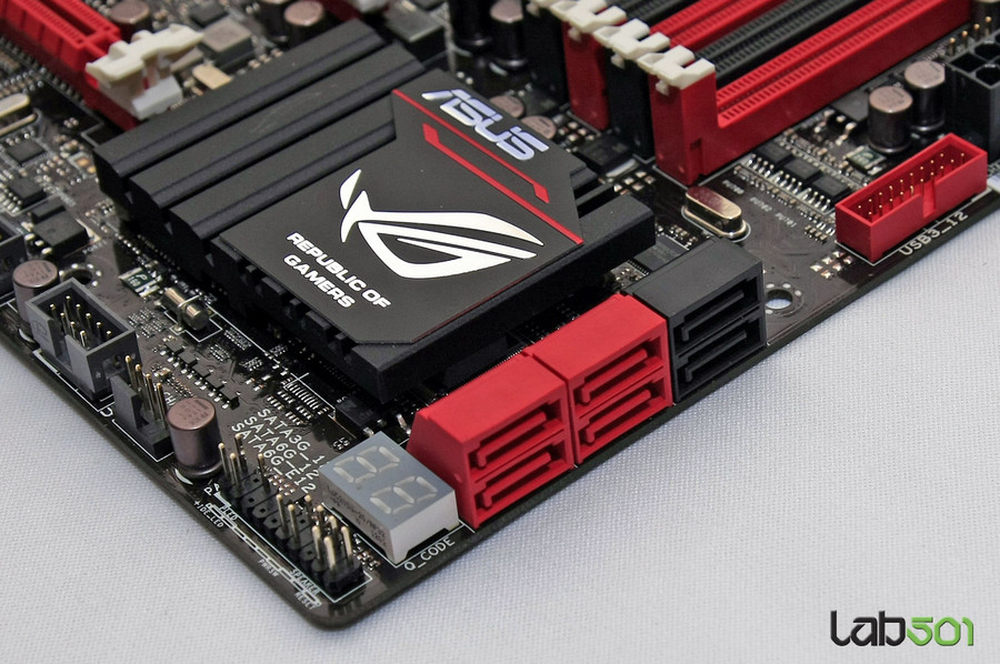

Z77 PCH散热片Logo非常醒目，旁边提供了2个SATA 6Gbps接口和4个SATA 3Gbps接口，另外还提供了1个Debug指示灯。
7/14
板载开机和重启按钮，方便裸机用户操作。
8/14

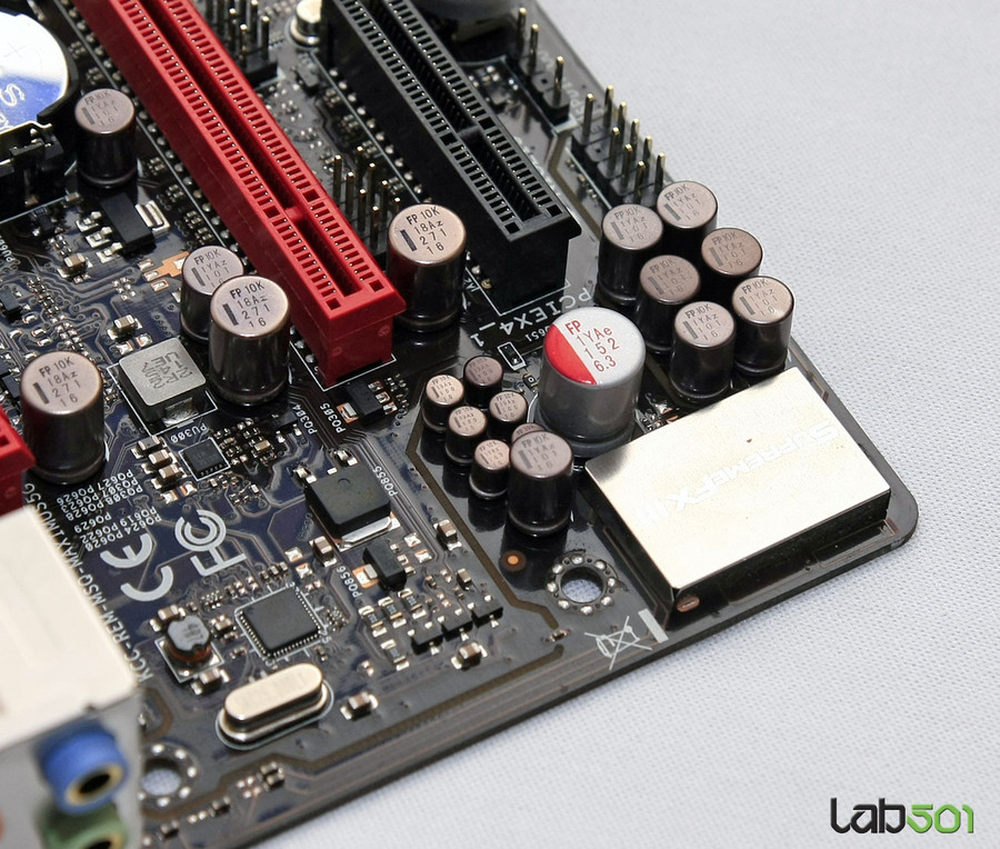

左下角是支持SupremeFX III音效的音频控制器，性噪比高达110dB。
9/14

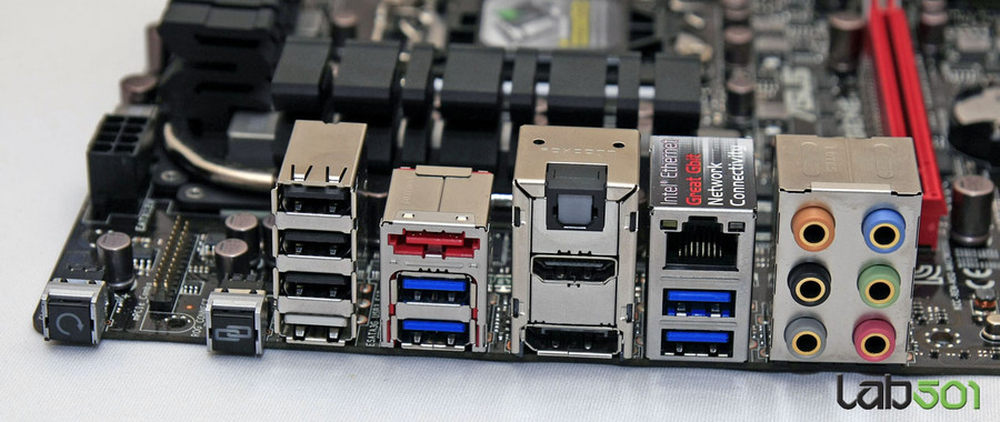

IO部分接口非常丰富，提供4个USB 3.0接口和4个USB 2.0接口，支持7.1声道音频输出和光纤输出，显示输出部分提供了1个HDMI接口和1个DisplayPort接口。另外主板还提供了清空CMOS按钮。
10/14

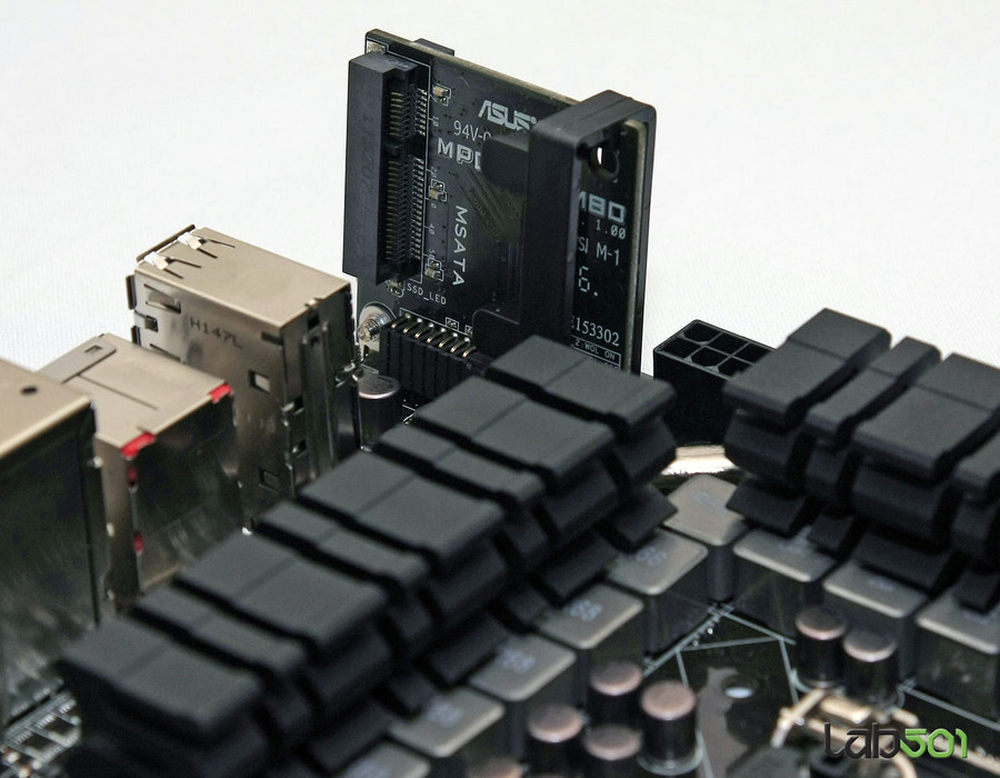

mPCIe Combo，可以支持Mini PCI-E无限网卡等设备。
11/14

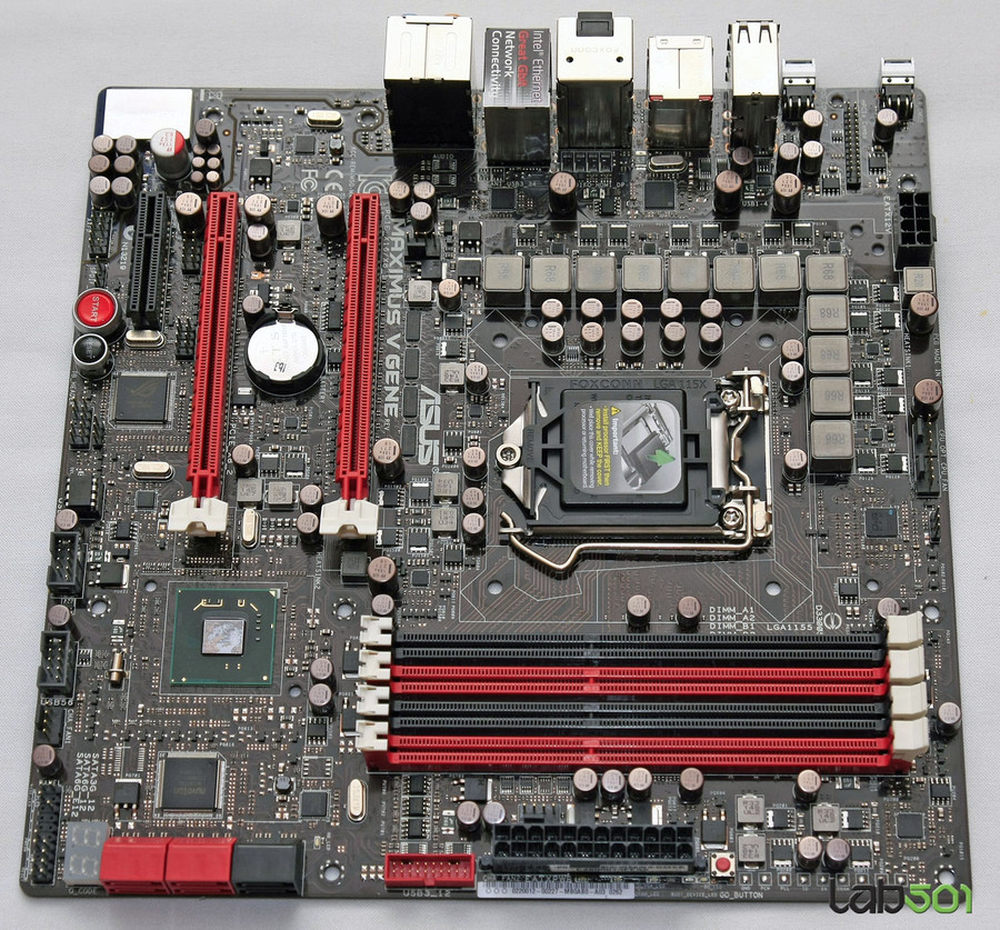

掀开散热片后的主板PCB图，南桥、供电MosFET一览无余。
12/14

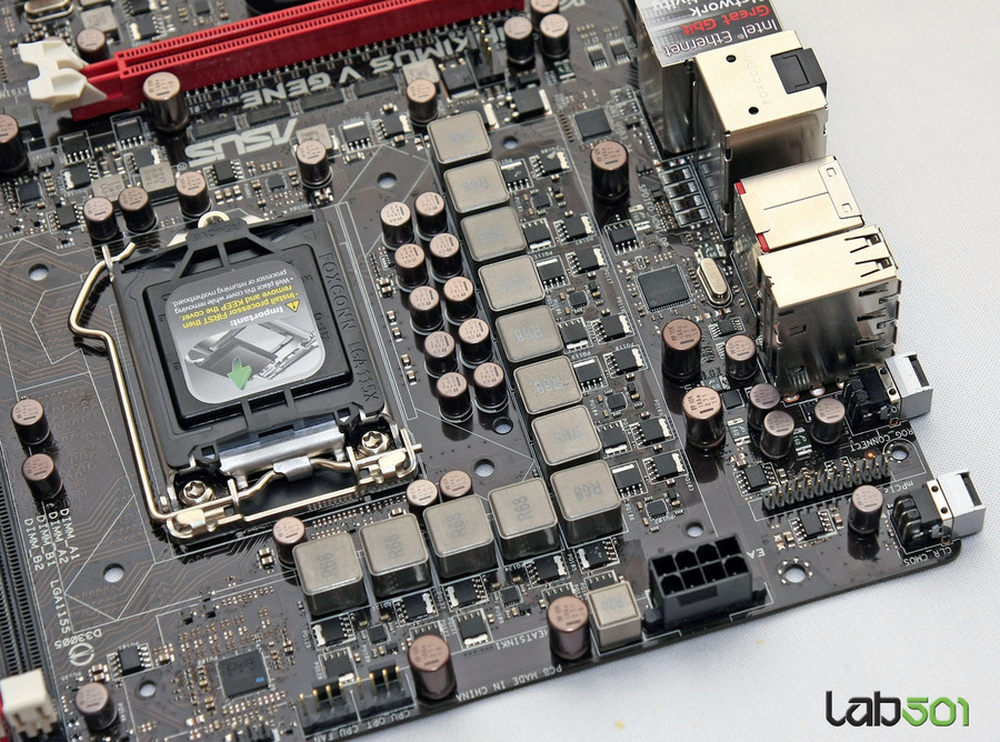

再来看下CPU的12相供电。
13/14

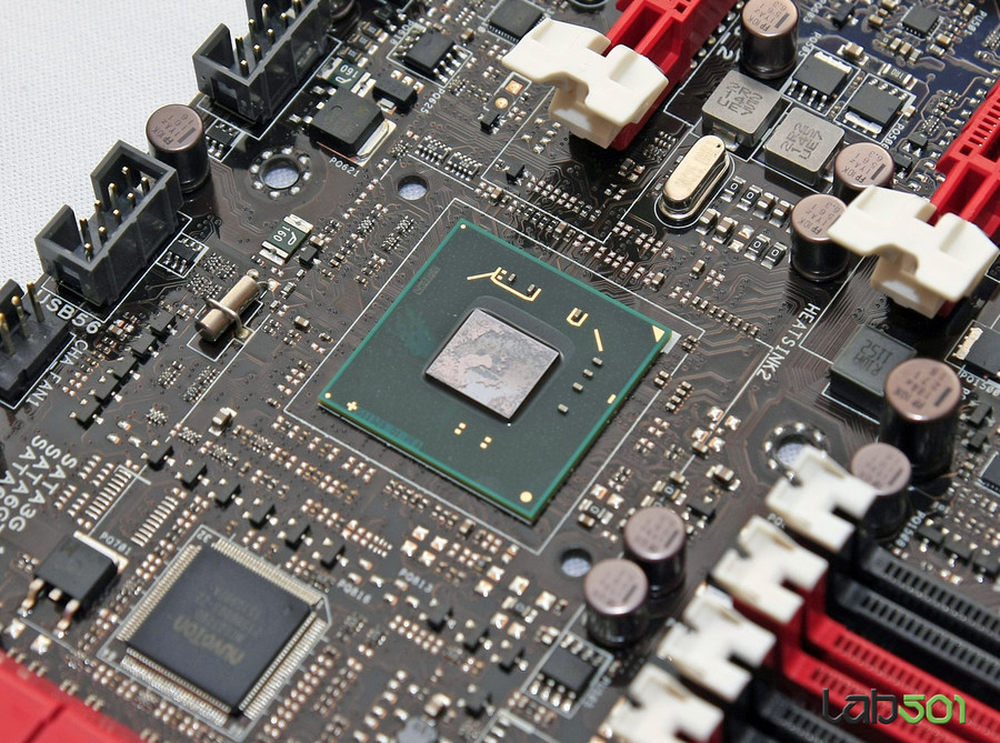

Z77芯片组。
14/14
PCB背面的LGA 1155背板。
