一窥监听音箱的秘密！拆解声荟Q5音箱
1/20
在多媒体音箱发展逐步陷入困境的时候，我们看到多媒体玩家开始将自己的目光转向了更有专业色彩的监听音箱。而且相比于HiFi音箱动辄上万元的价格，入门级的监听音箱以自己两三千元的价格就提供了远超多媒体音箱的音质表现。
前端时间我们进行了监听品牌声荟的Q5音箱评测，今天我们要为大家带来的，则是这款音箱的拆解图集。
相关阅读
期待中的声音！声荟Q5多媒体音箱图赏
回归声音的本质！声荟Q5音箱试听报告
2/20

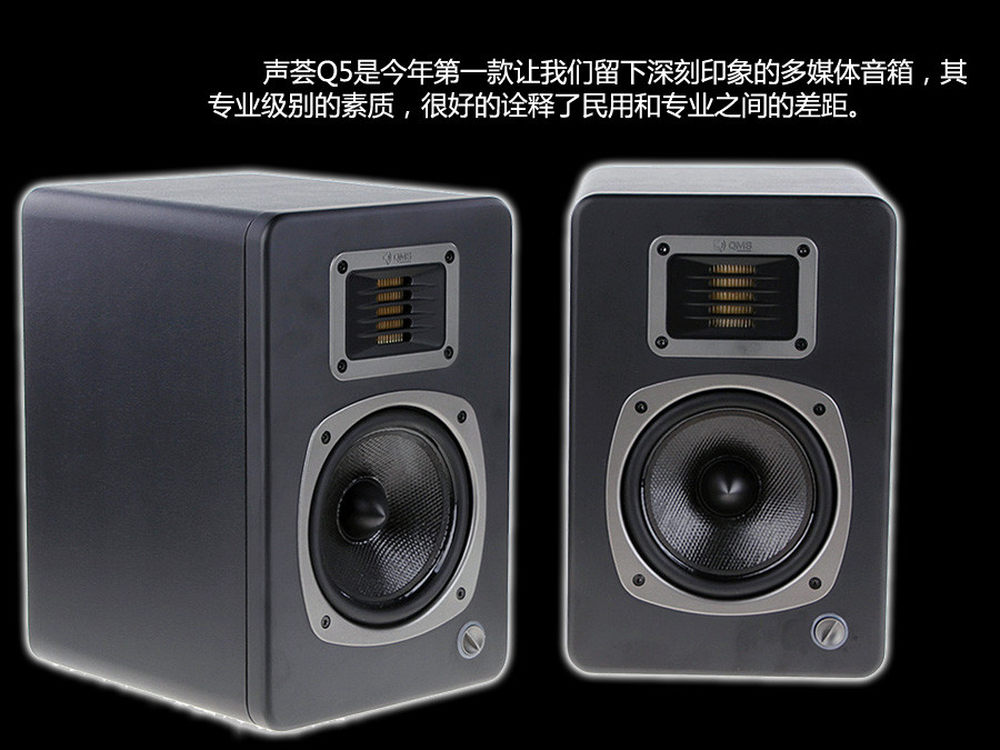

声荟Q5的声音风格偏向监听，但又比标准的监听音箱圆润了很多。
3/20

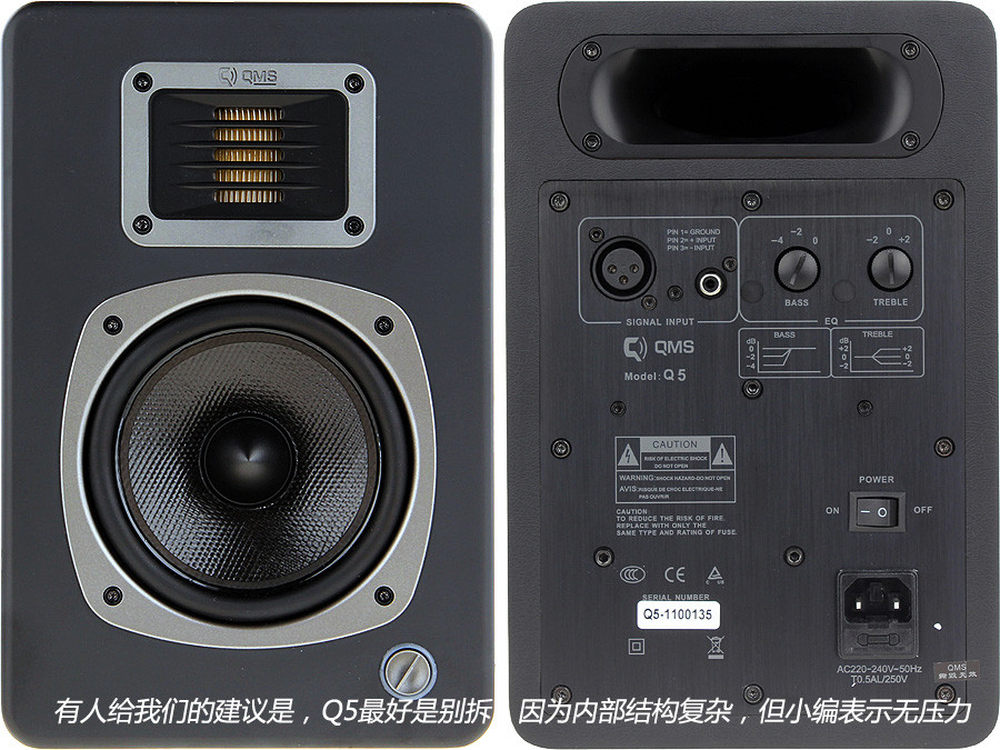

在拆解之前，有人跟我说最好别拆这款音箱，因为里面的结构比较复杂，且音箱本身份量又重，真拆起来不免麻烦，不过俗话说怕麻烦的不是好编辑，拆！
4/20

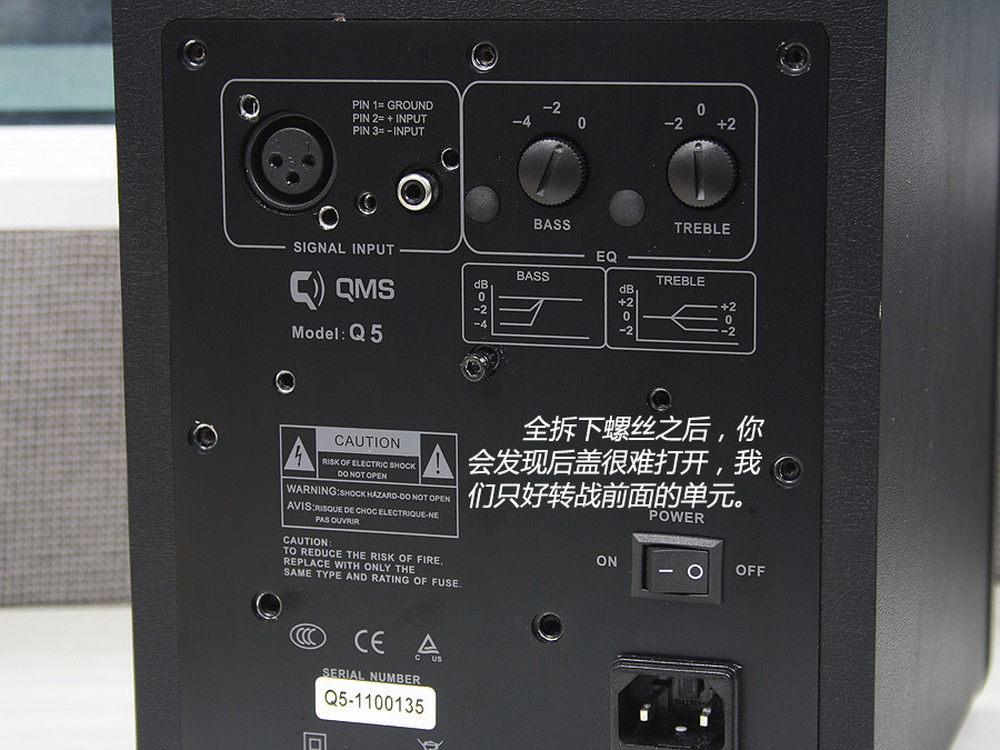

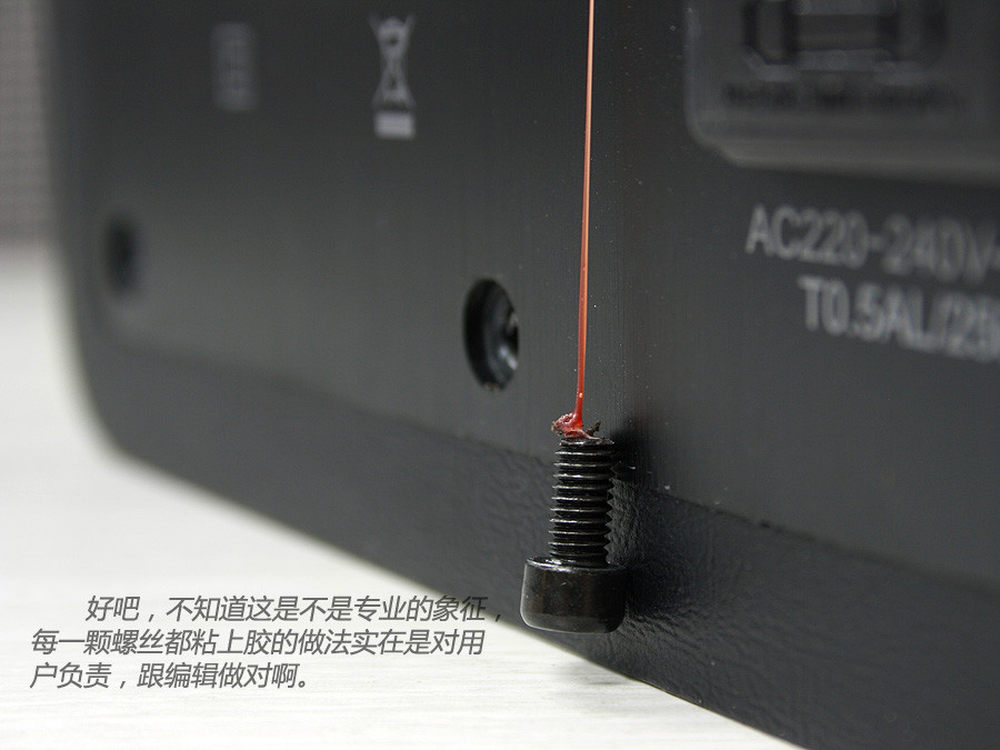

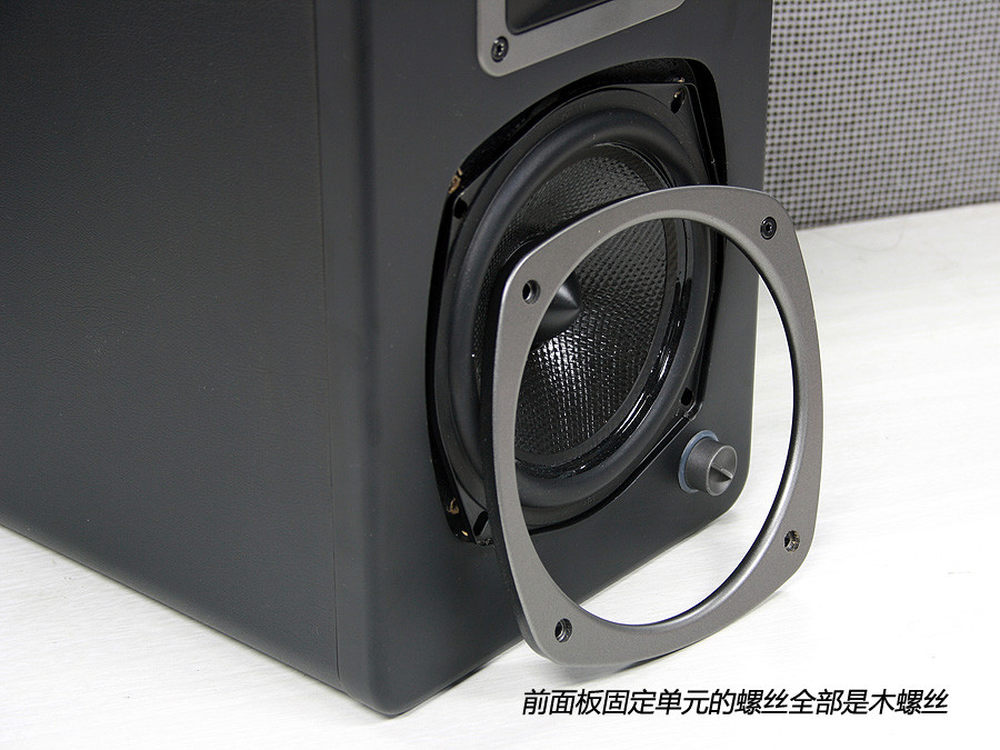

除了安装后面板以及两个单元时是采用的木螺丝，其余所有的螺丝都被打上了胶，对螺丝刀是一种考验。
5/20
声荟Q5的后面板卡的非常紧，想撬出来基本是没可能了，我们只得转战前面，等拆下低音单元之后，再把后面板捅出来。
6/20
拆掉装饰以及固定低音单元的外框之后，低音单元因为自重的原因，呼通一声自己就掉到了箱体里面。
7/20
德国PROPEX公司的Curv PP（聚丙烯）合成编织锥盆，体积硕大。
8/20
箱体里面几乎被塞满了吸音棉，在箱体壁上我们还能看到粘贴的厚厚一层阻尼胶。再往里看，一个硕大的环牛藏在音箱的深处。
9/20

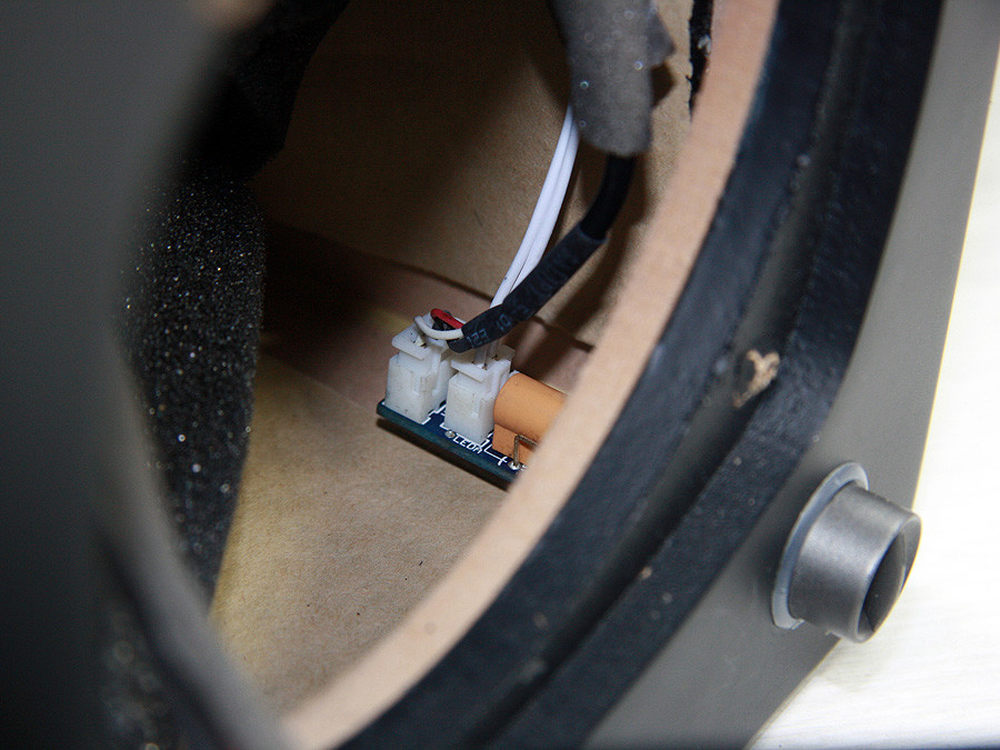

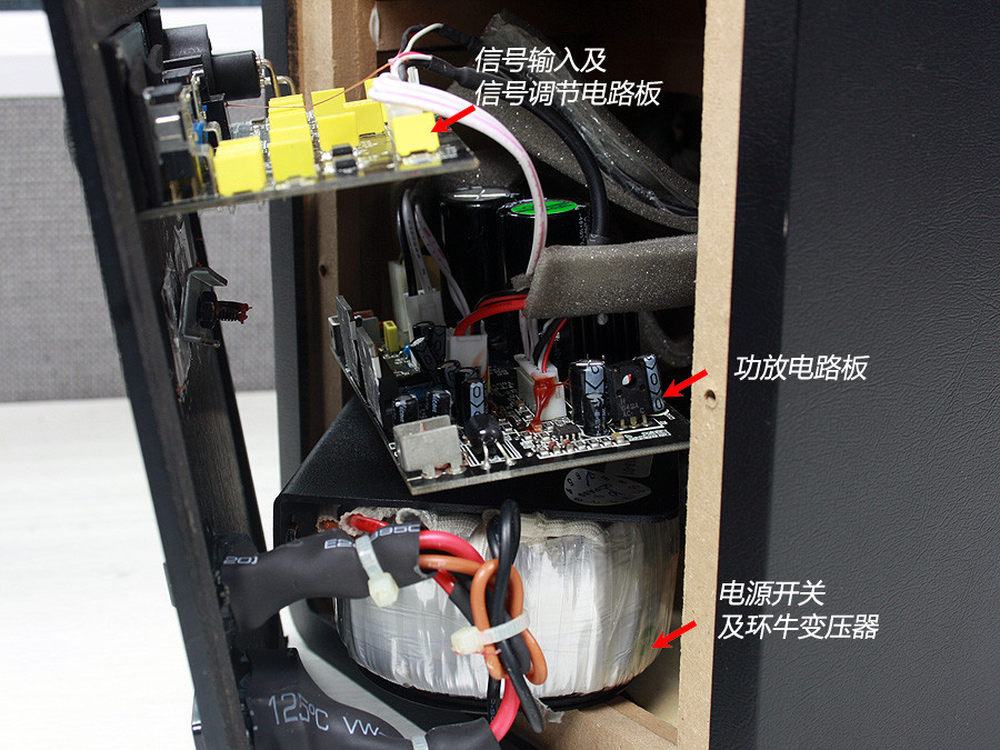

从上到下，依次是信号输入与信号调节电路板，功放电路板以及环牛变压器。
10/20

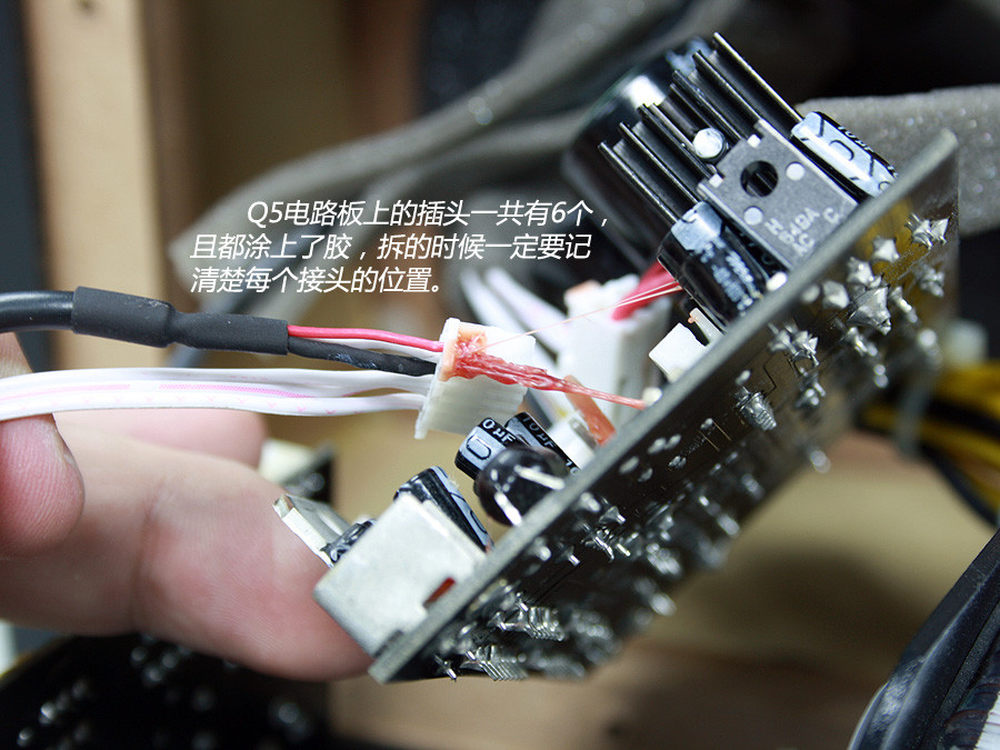

因为采用了分体式电路的设计，因此各个电路之间的连接，就只有靠连接插头了，我们数了一下，一共有6个插头，后来在重新装回音箱的时候，就因为忘了连接信号输入电路板上的一个插头而造成音箱不工作。
11/20

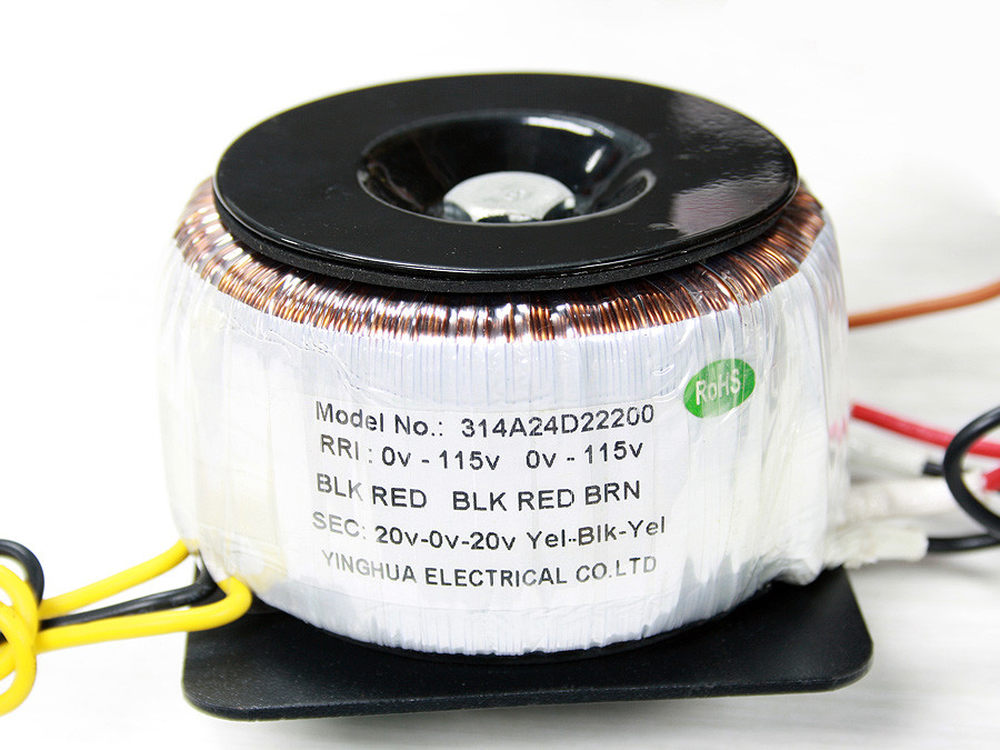

如果没算错的话，这头环牛的功率最小也230W左右
12/20

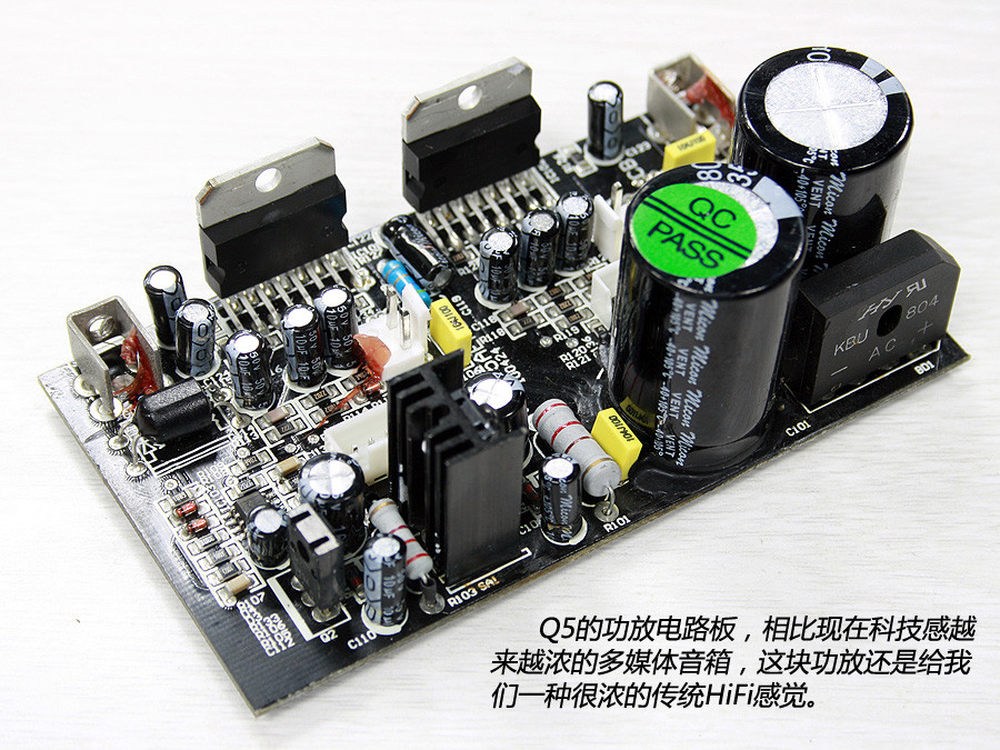

声荟Q5音箱的功放电路板，造型比较传统
13/20

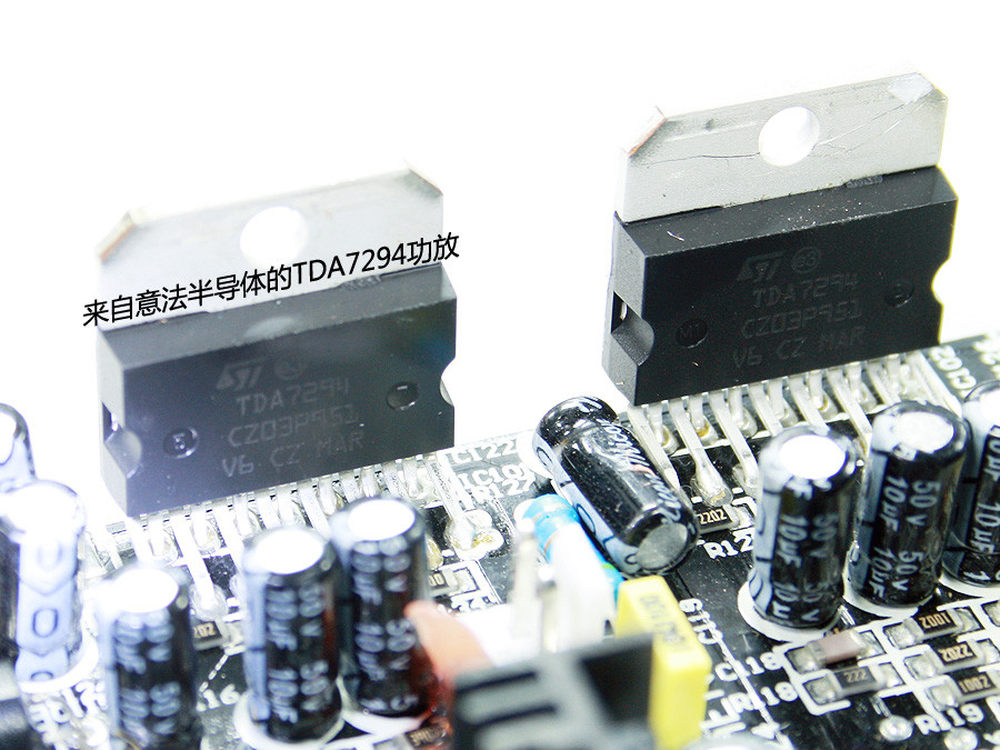

这枚芯片在大功率功放上很常见，待机静音，过热保护，低噪以及失真均很低。
14/20

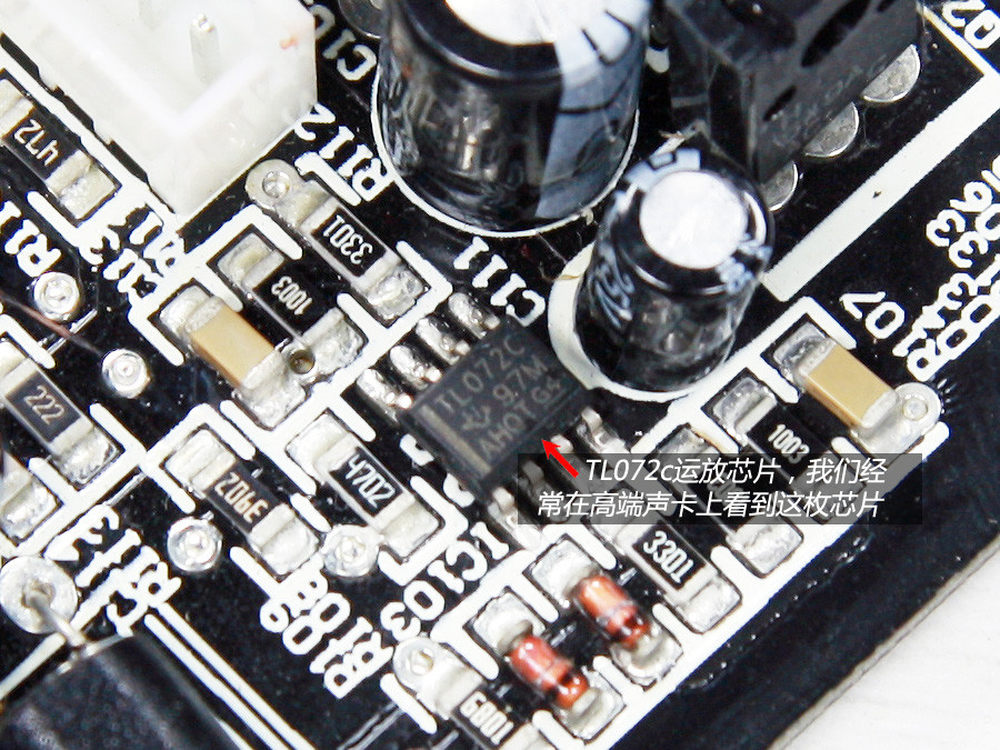

在功放电路板上我们只看到这一枚运放芯片，此外在信号输入电路板上，我们看到了6枚
15/20

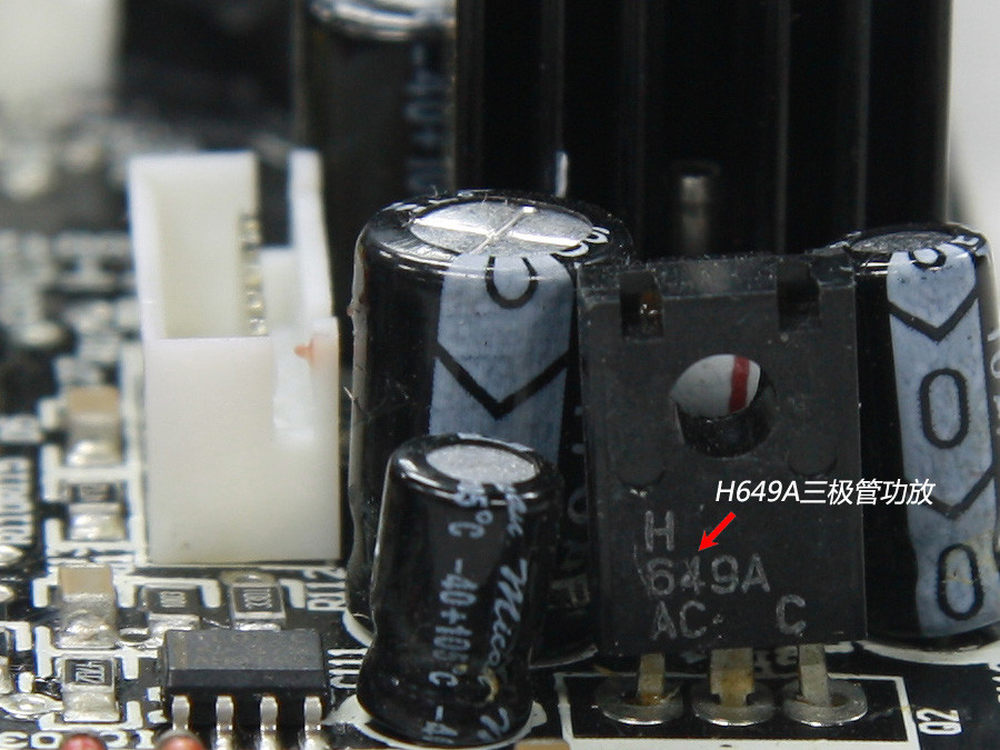

电容附件的H649A三极管
16/20

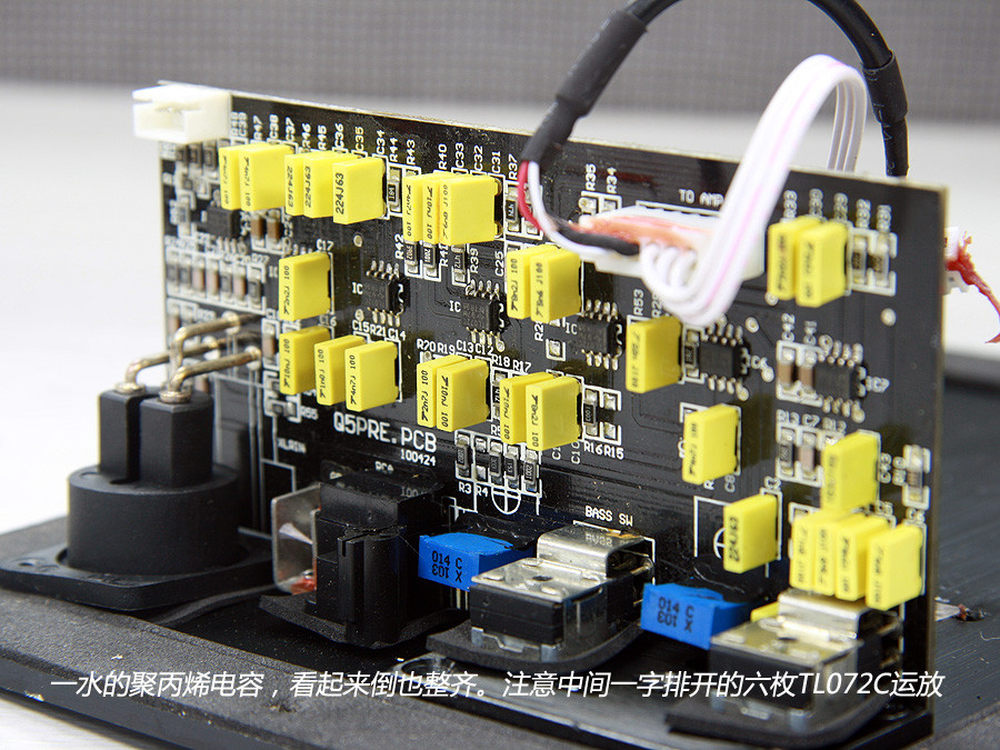

信号输入电路板倒是很干净，大量的黄色聚丙烯电容以及贴片电容很有D类功放的感觉。
17/20

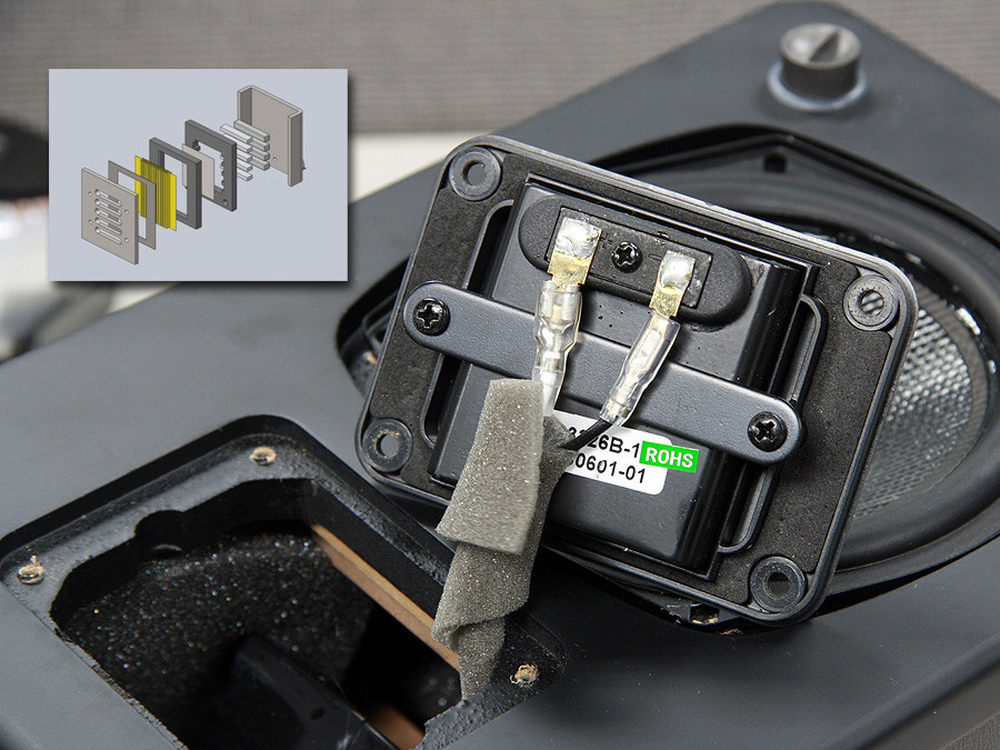

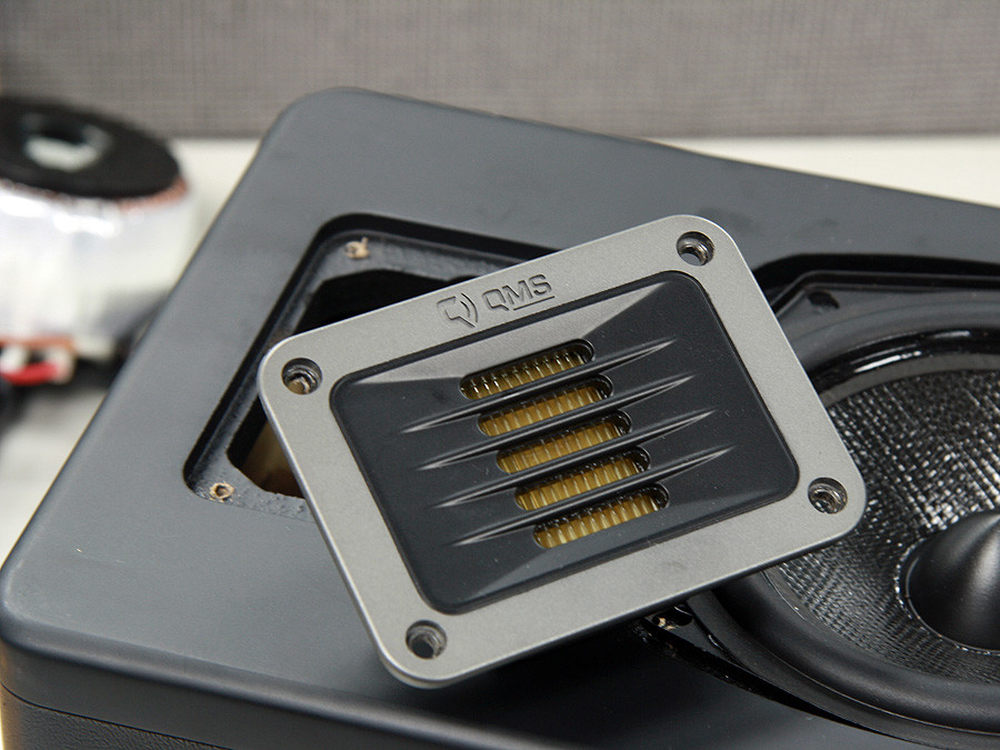

最后我们来看一下海尔带式高音，单元重量一般，但要比常见的丝绢膜之类的高音单元重。
18/20
对比一下上面的海尔单元分解图，你就能明白为什么这款单元的背后是扁平的了
19/20
隐藏在海绵之下的音量调节旋钮电路，注意看电路的两侧，音箱壁板上贴着的那层东西，就是阻尼胶
20/20
倒相管以及音箱的箱体结构，可以看到箱体被分为了四个部分，倒相管、高音单元、低音单元以及电路板，并有各自相对独立的空间。
