开普勒发布！NVIDIA GTX680 官方图鉴
1/20
之前各种传言，甚至各种概念图流传甚广，今天GTX680发布、NDA解禁，GTX680的真身终于可以光明正大的公之于众了！
2/20
NVIDIA的GPU从G80时代开始，其MIMD（多指令多数据流）一直以高效能而著称，但也存在一个让人头疼的问题——GPU流处理器数量较少、浮点运算能力太低，这同样限制了N卡在游戏以及计算方面的实际性能。
3/20

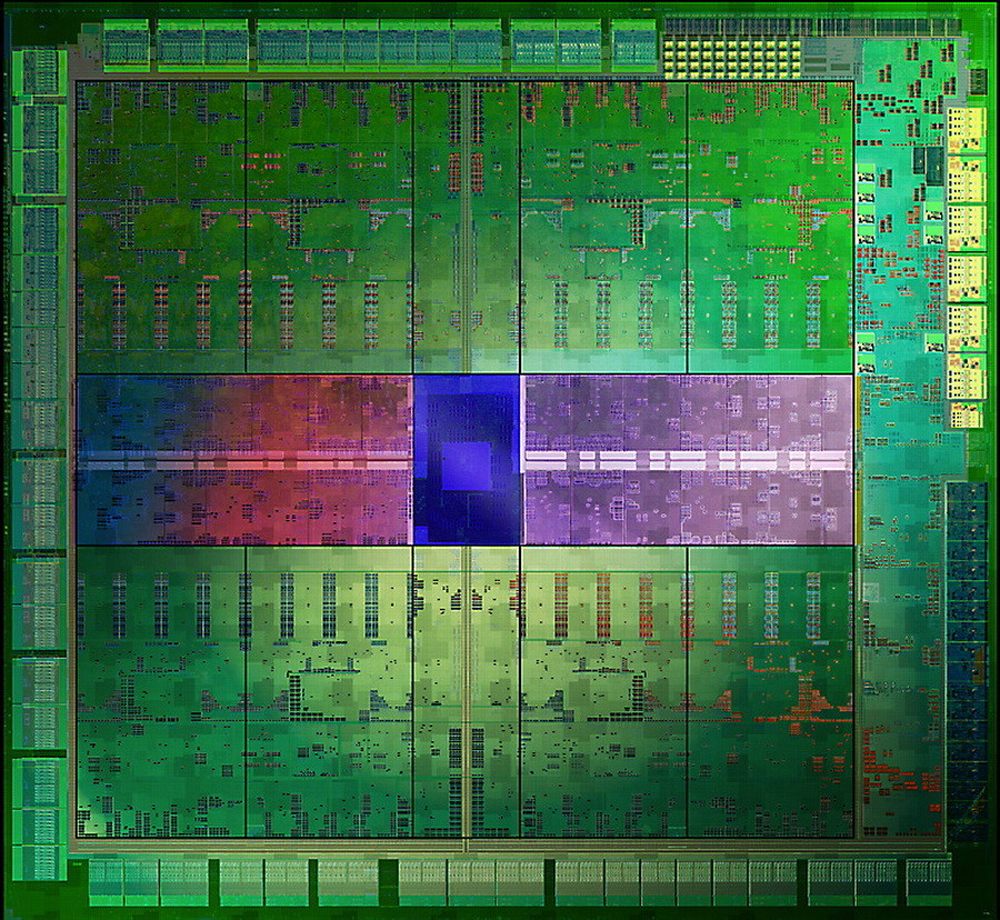

这种情况在GTX680发布之时终于得以终结，每个SM流处理器数量从GTX580的32个猛增到192个，共计1536个流处理器和HD6970相同！流处理器与核心同频率，不再是两倍。这些大刀阔斧的改进让GK104的浮点运算能力翻番，性能也凌驾于HD7970之上！
4/20
强大的性能绝对是GTX680备受关注的原因，当初HD7970发布之时，NV就表示：“其性能并没有达到预期……”，如今看来还真不是故弄玄虚。
5/20

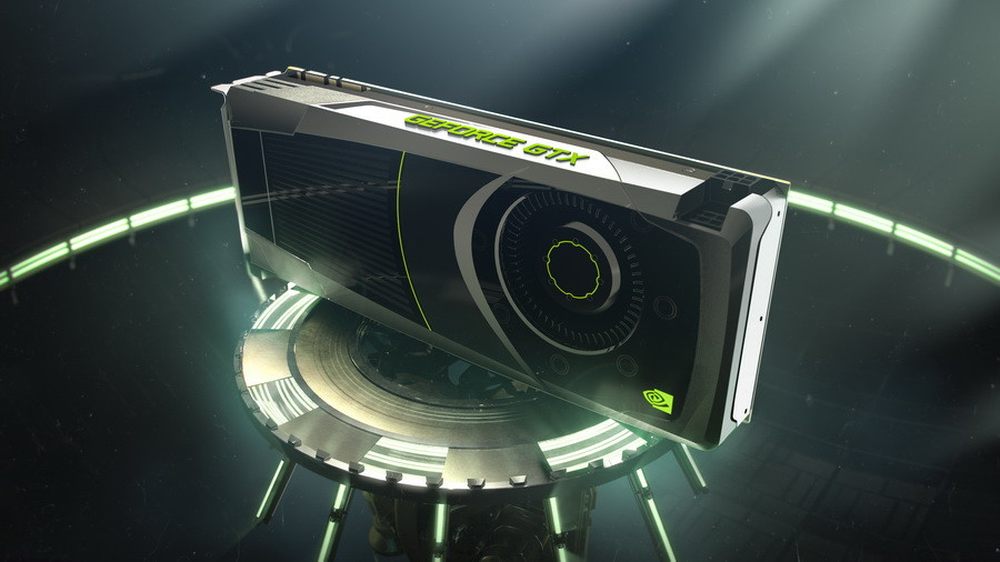

外观上GTX680和上代GTX580、上上代GTX480风格一致，但稍有改变。
6/20
最明显的区别就是显卡侧面醒目的标识了。
7/20

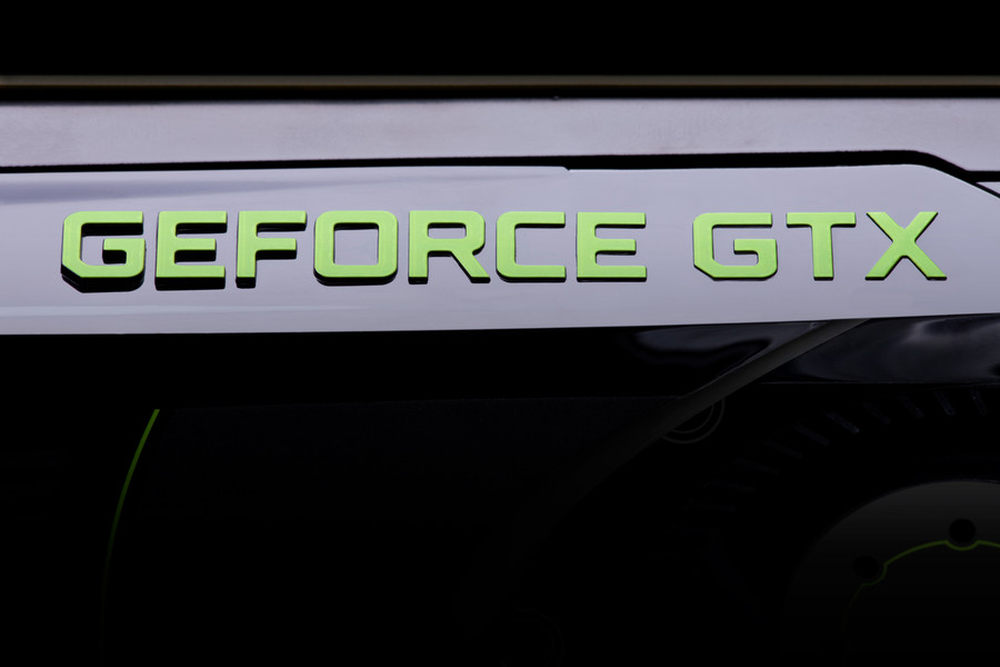

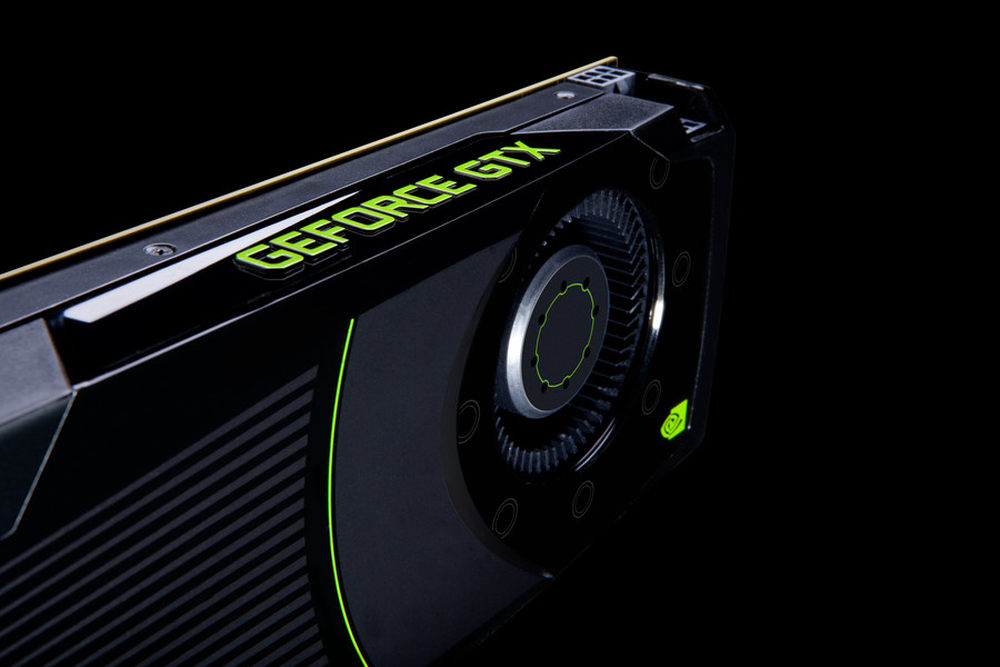

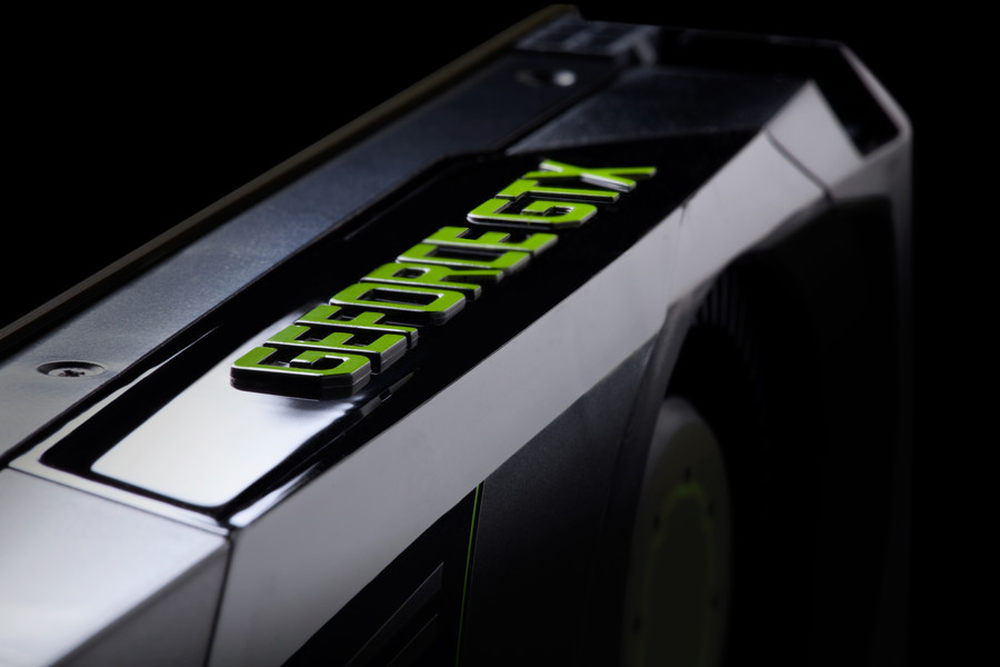

来个字体的特写，作为桌面级卡皇，680自然无愧于GTX之名。
8/20

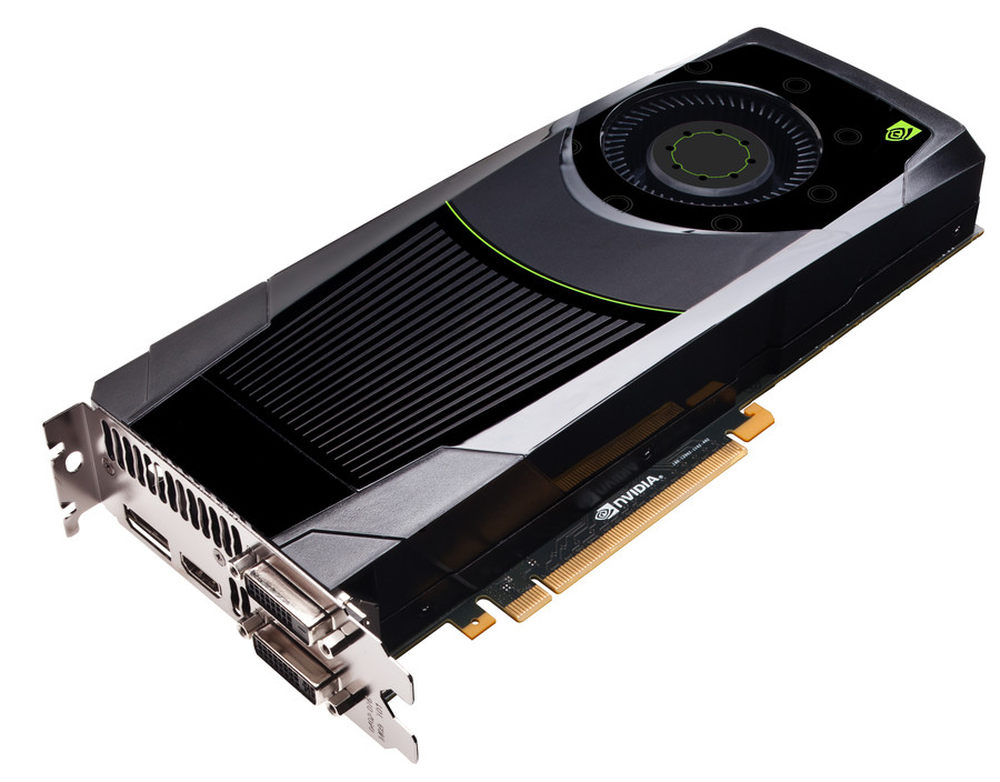

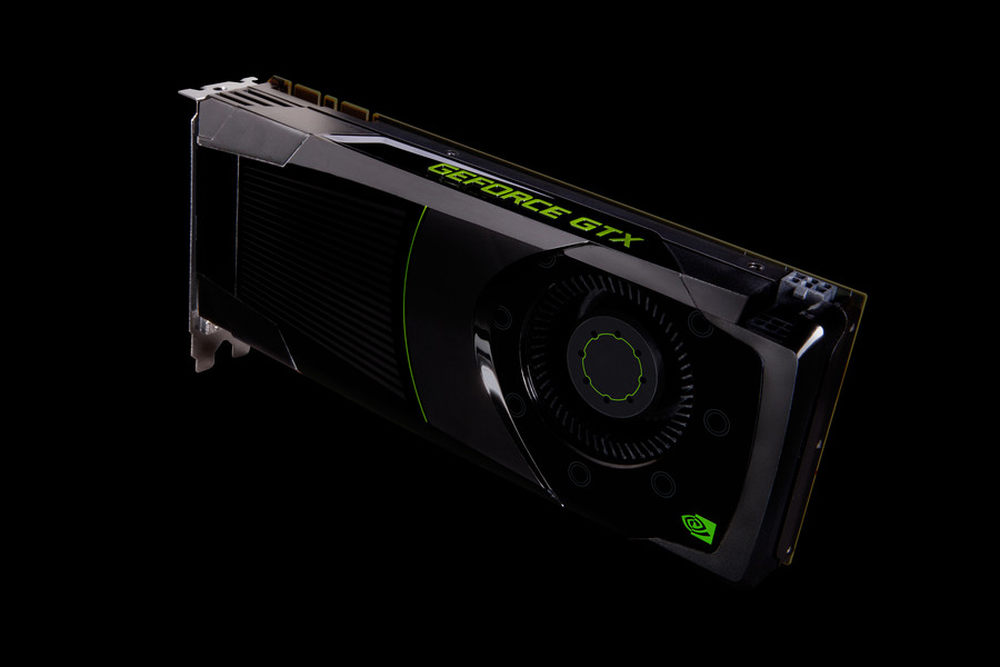

GTX680的外形相对于GTX480少了几分霸气，多了几分俊朗。绿色的点缀似乎在表示它的低功耗和高能效特点，份量上也轻了些。
9/20

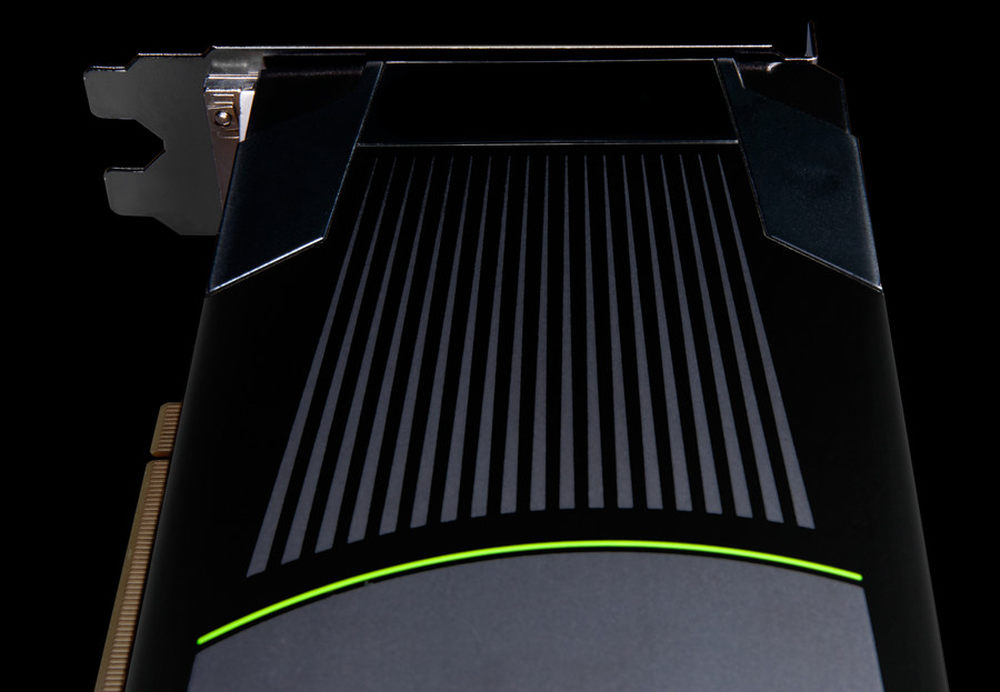

棱角分明的整体，修饰以流线型的条纹，稳重而不失华丽，阳刚而充满科技感。比之前的公版设计更加时尚。
10/20

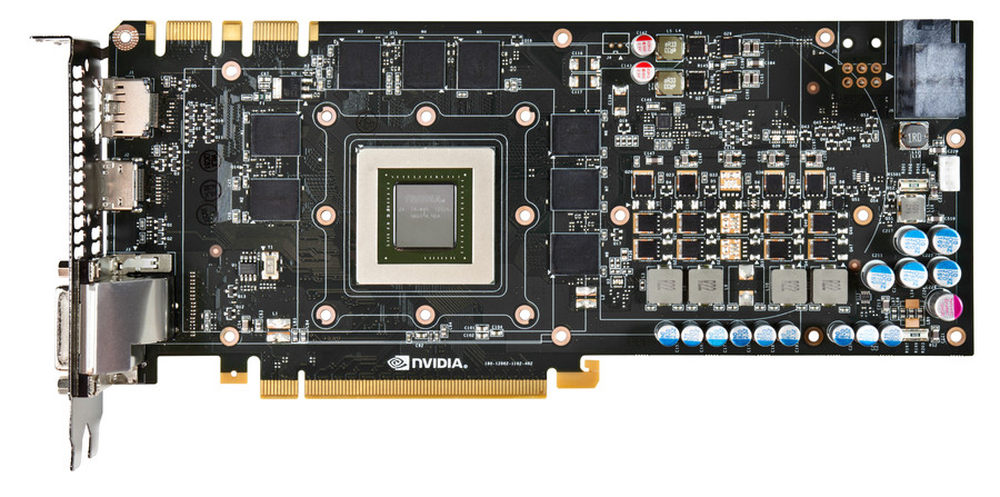

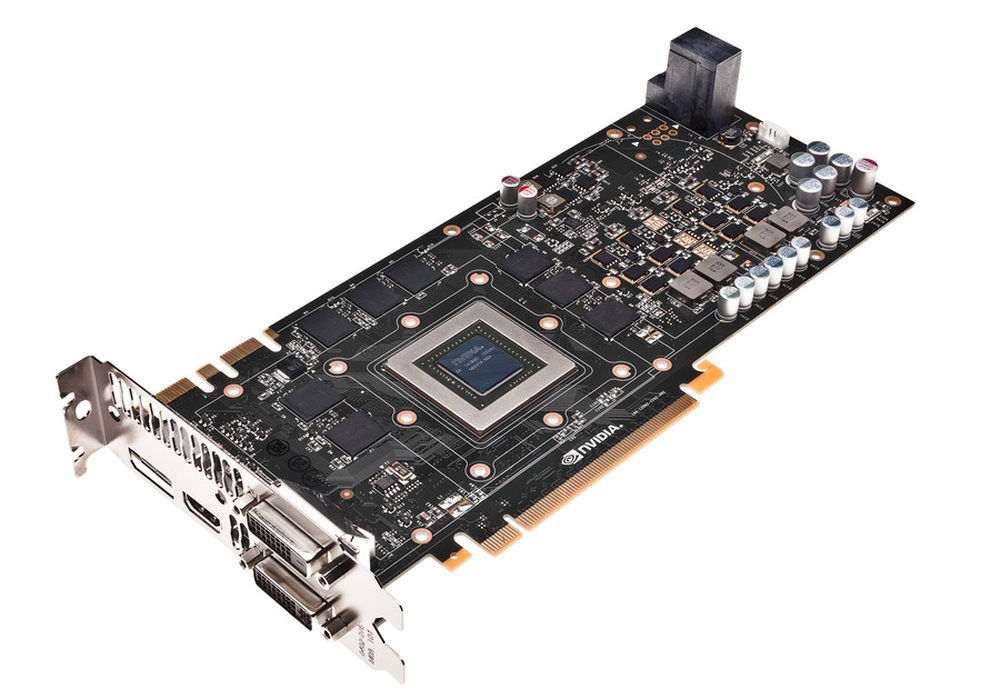

GTX680的PCB在顶级旗舰卡中并不算庞大，倒像是次高端产品。
11/20

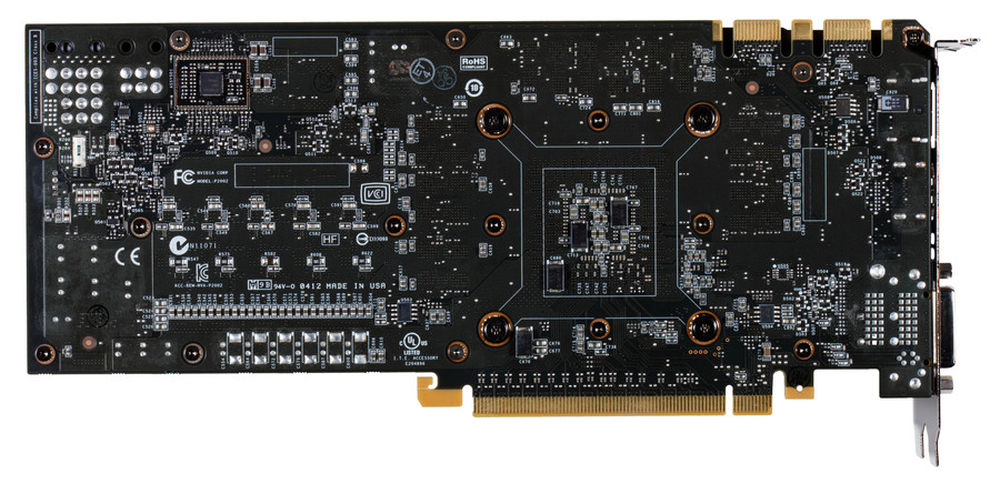

由于核心面积不大，供电要求不高，PCB布线压力也不大。
12/20

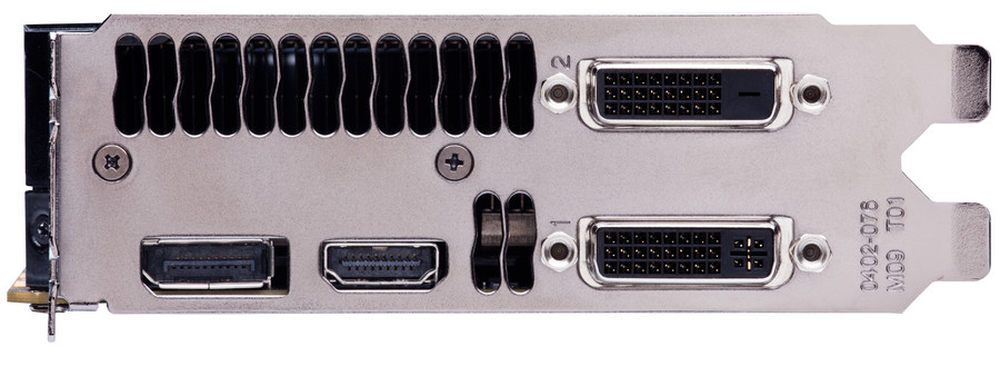

集成两个双通道DVI 完整尺寸的HDMI DP接口，并且首度支持4屏（3屏3D游戏 2D）。
13/20

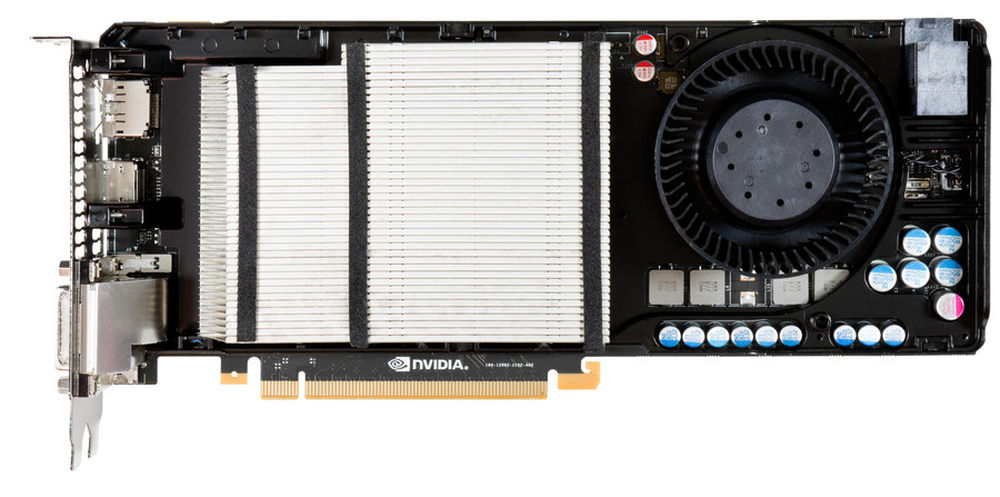

散热器也是重新设计，阶梯状的鳍片更加科学高效。作为公版产品，做工自然也是无可挑剔。
14/20
这一次“开普勒”除了架构上的全面改变，GTX680这次引入了一项全新技术：GPU Boost，意思是GPU加速。这种动态超频技术对我们来说并不陌生，Intel在CPU中使用了Turbo Boost（睿频）技术，NVIDIA此次的GPU Boost技术与其极为相似，不过这种技术是首次在GPU中使用，GTX680也是第一款应用了动态加速技术的显卡。
15/20

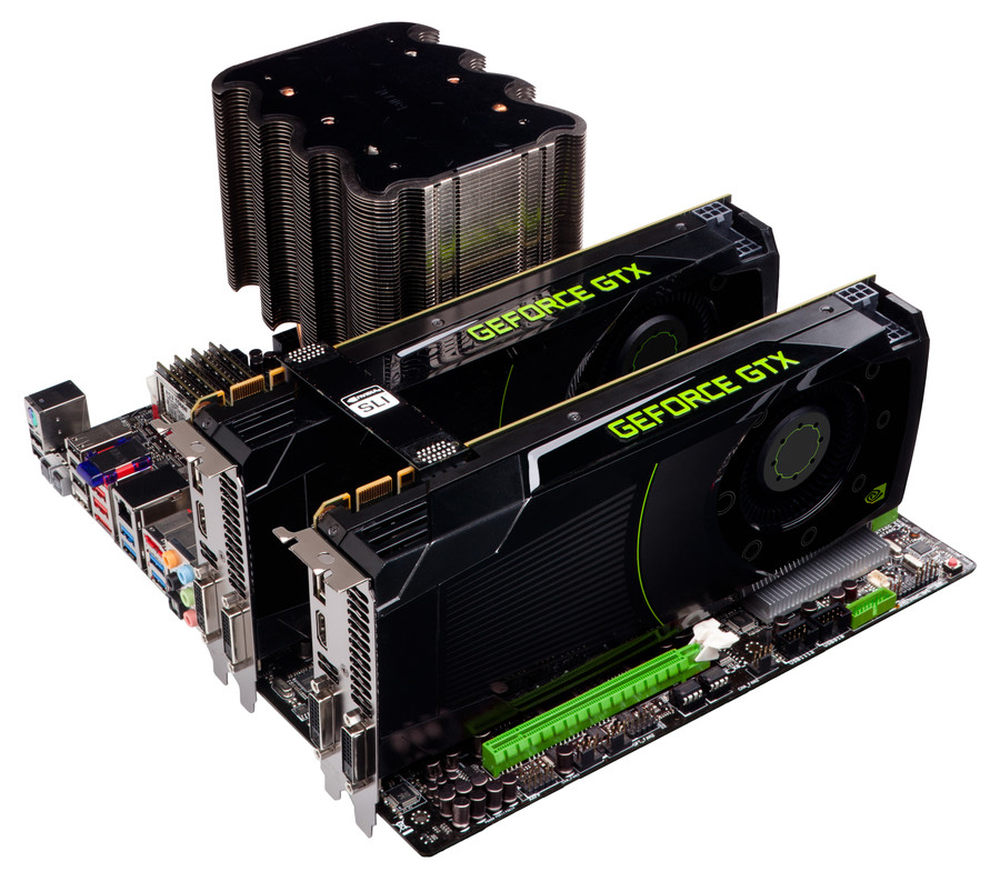

可以看到GTX680尺寸不算很大，如果组建SLI建议选择拥有多条PCI-E的大板。
16/20
在GTX680发布之前，网上就风传某网友的概念图，下面我们回过头来看看这些图片，和真实显卡有多大出入。
17/20
网友概念图线条更加硬朗，旗舰卡特征鲜明。
18/20
散热器镜面，多Mini-DP输出。
19/20
侧面出现醒目的logo这一点倒是猜对了，可能处于某种考虑，这位网友将GTX680醒目的显示了出来，这自然不是NVIDIA的一贯风格。不过网友作品的金属质地logo倒是更有质感。
20/20

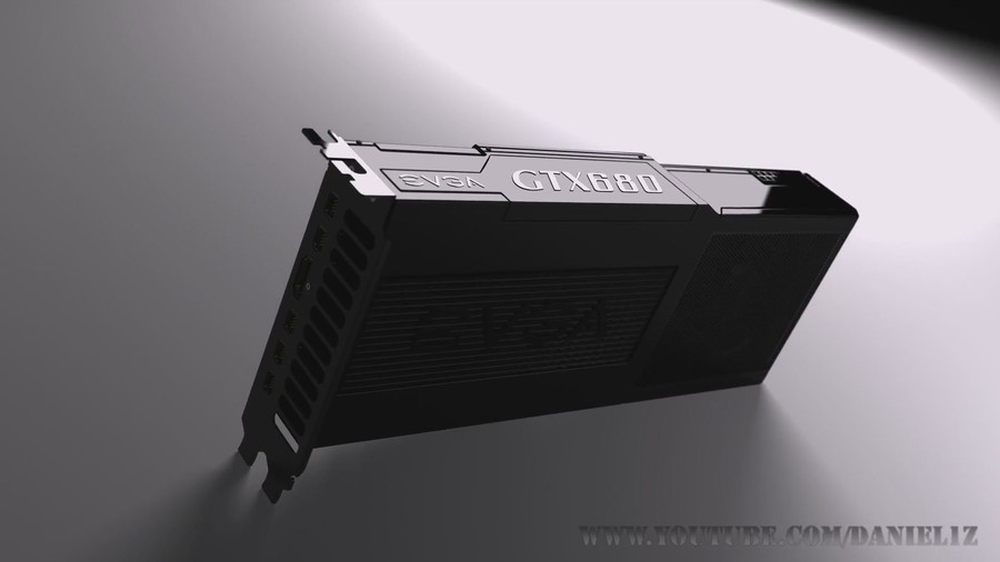

最后再来一张GTX680的PS效果图图。据说GTX780 GPU规格是GTX680的两倍，不知道会不会变成怪兽显卡！
